4304-5. Gebruik van de ondersteunende systemen
C-HR_HV_OM_Europe_OM10576E●

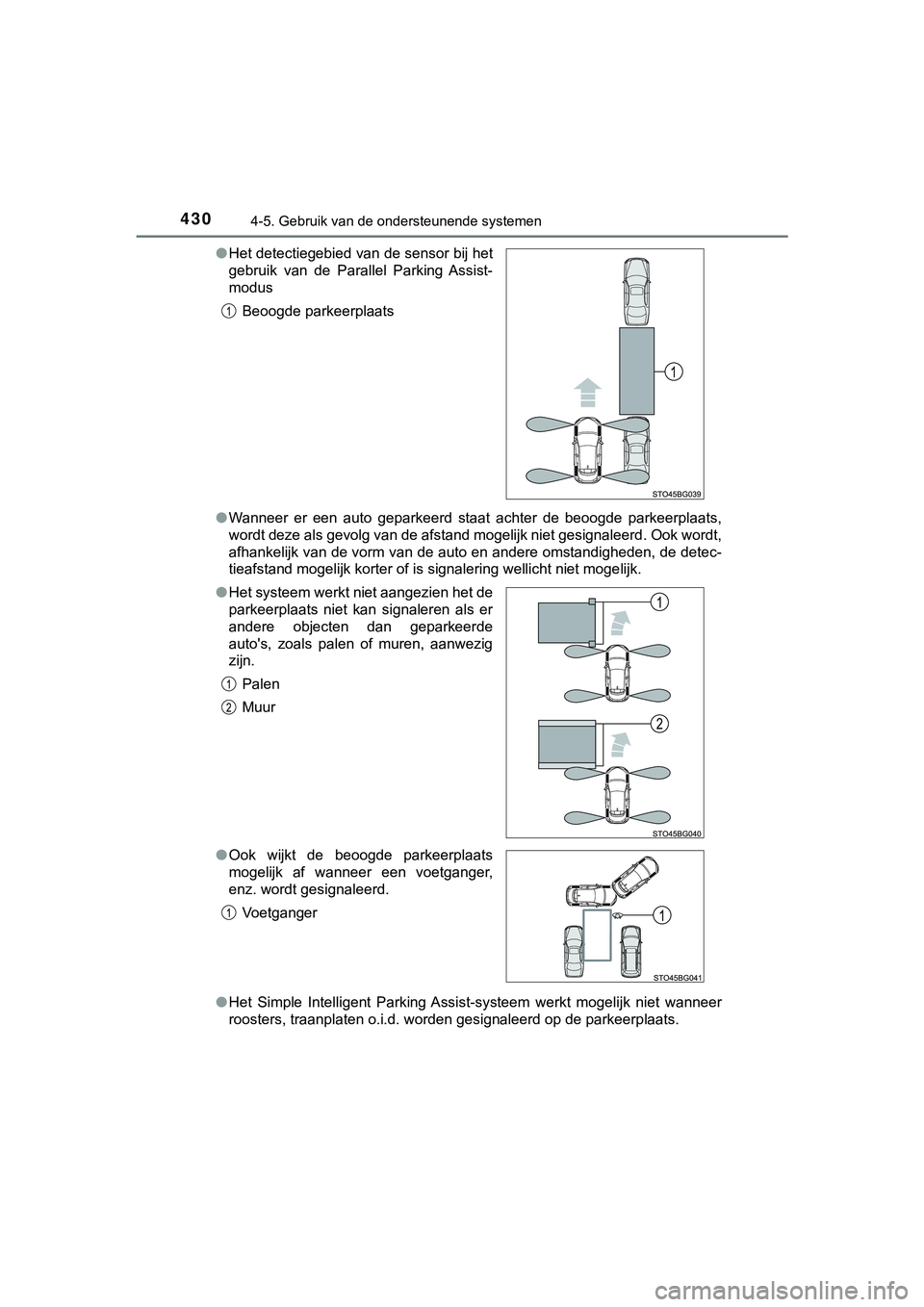

Wanneer er een auto geparkeerd staat achter de beoogde parkeerp laats,
wordt deze als gevolg van de afstand mogelijk niet gesignaleerd. Ook wordt,
afhankelijk van de vorm van de auto en andere omstandigheden, de detec-
tieafstand mogelijk korter of is signalering wellicht niet moge lijk.
● Het Simple Intelligent Parking Assist-systeem werkt mogelijk ni et wanneer
roosters, traanplaten o.i.d. worden gesignaleerd op de parkeerp laats.
●
Het detectiegebied van de sensor bij het
gebruik van de Parallel Parking Assist-
modus
Beoogde parkeerplaats
● Het systeem werkt niet aangezien het de
parkeerplaats niet kan signaleren als er
andere objecten dan geparkeerde
auto's, zoals palen of muren, aanwezig
zijn.
Palen
Muur
● Ook wijkt de beoogde parkeerplaats
mogelijk af wanneer een voetganger,
enz. wordt gesignaleerd.
Voetganger
C-HR_HV_OM_Europe_OM10576E.b ook Page 430 Thursday, March 15, 2018 4:01 PM

4314-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_HV_OM_Europe_OM10576E

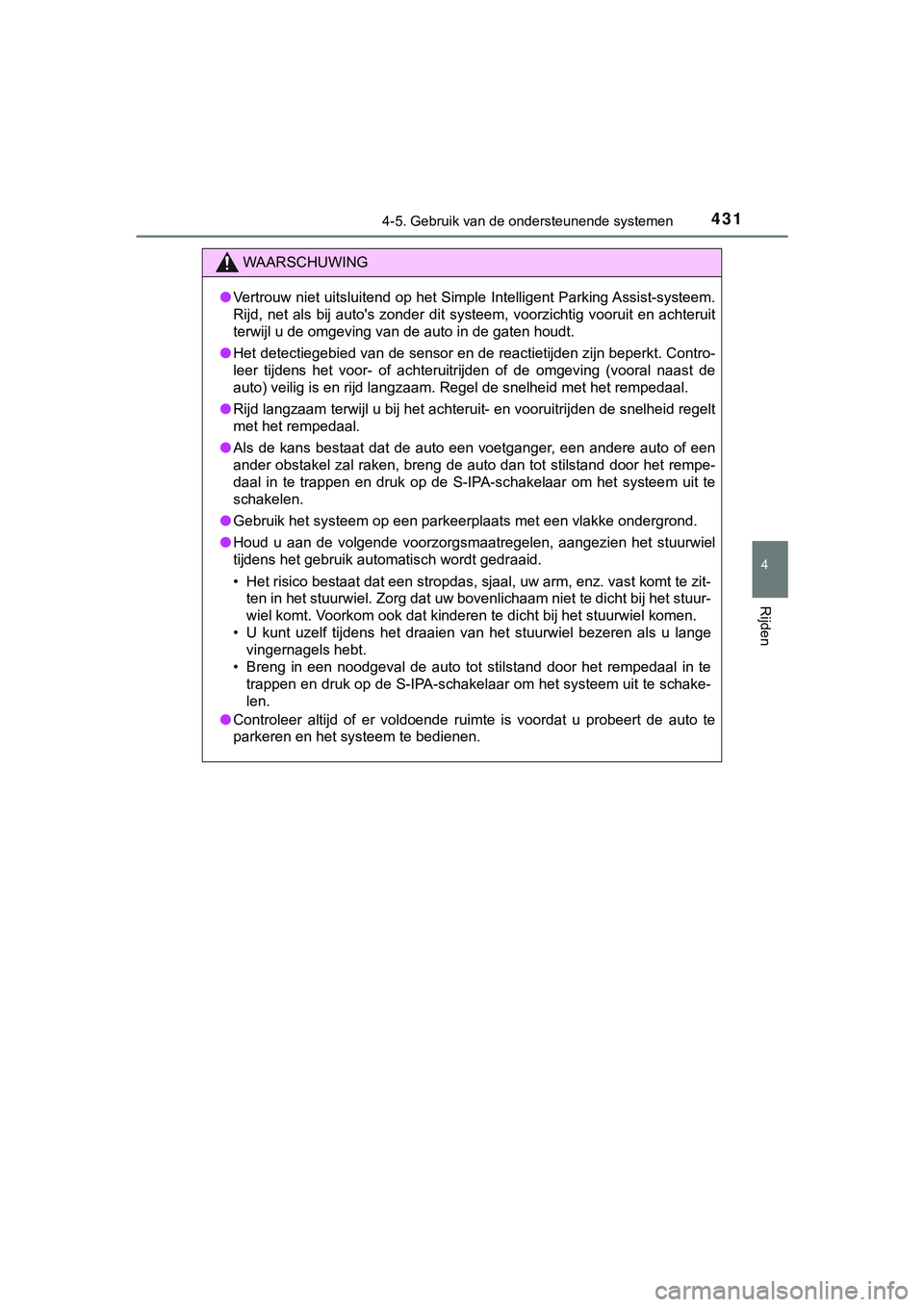

WAARSCHUWING
●Vertrouw niet uitsluitend op het Simple Intelligent Parking Ass ist-systeem.
Rijd, net als bij auto's zonder dit systeem, voorzichtig vooruit en achteruit
terwijl u de omgeving van de auto in de gaten houdt.
● Het detectiegebied van de sensor en de reactietijden zijn beper kt. Contro-
leer tijdens het voor- of achteruitrijden of de omgeving (voora l naast de
auto) veilig is en rijd langzaam. Regel de snelheid met het rem pedaal.
● Rijd langzaam terwijl u bij het achteruit- en vooruitrijden de snelheid regelt
met het rempedaal.
● Als de kans bestaat dat de auto een voetganger, een andere auto of een
ander obstakel zal raken, breng de auto dan tot stilstand door het rempe-
daal in te trappen en druk op de S-IPA-schakelaar om het systee m uit te
schakelen.
● Gebruik het systeem op een parkeerplaats met een vlakke ondergrond.
● Houd u aan de volgende voorzorgsmaatregelen, aangezien het stuu rwiel
tijdens het gebruik automatisch wordt gedraaid.
• Het risico bestaat dat een stropdas, sjaal, uw arm, enz. vast komt te zit-
ten in het stuurwiel. Zorg dat uw bovenlichaam niet te dicht bi j het stuur-
wiel komt. Voorkom ook dat kinderen te dicht bij het stuurwiel komen.
• U kunt uzelf tijdens het draaien van het stuurwiel bezeren als u lange
vingernagels hebt.
• Breng in een noodgeval de auto tot stilstand door het rempedaa l in te
trappen en druk op de S-IPA-schakelaar om het systeem uit te sc hake-
len.
● Controleer altijd of er voldoende ruimte is voordat u probeert de auto te
parkeren en het systeem te bedienen.
C-HR_HV_OM_Europe_OM10576E.b ook Page 431 Thursday, March 15, 2018 4:01 PM

4324-5. Gebruik van de ondersteunende systemen
C-HR_HV_OM_Europe_OM10576E

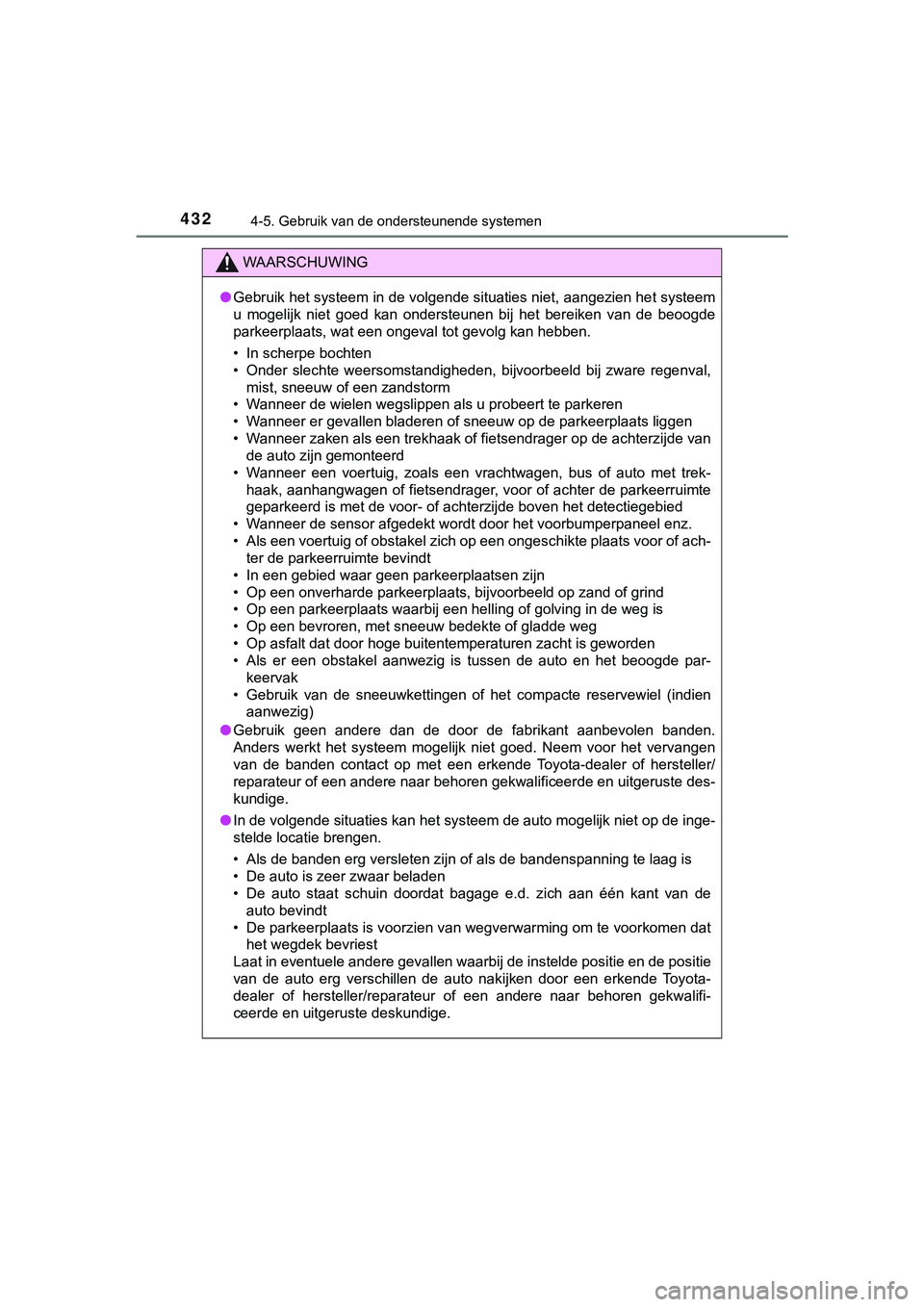

WAARSCHUWING
●Gebruik het systeem in de volgende situaties niet, aangezien he t systeem
u mogelijk niet goed kan ondersteunen bij het bereiken van de beoogde
parkeerplaats, wat een ongeval tot gevolg kan hebben.
• In scherpe bochten
• Onder slechte weersomstandigheden, bijvoorbeeld bij zware rege nval,
mist, sneeuw of een zandstorm
• Wanneer de wielen wegslippen als u probeert te parkeren
• Wanneer er gevallen bladeren of sneeuw op de parkeerplaats lig gen
• Wanneer zaken als een trekhaak of fietsendrager op de achterzi jde van
de auto zijn gemonteerd
• Wanneer een voertuig, zoals een vrachtwagen, bus of auto met trek-
haak, aanhangwagen of fietsendrager, voor of achter de parkeerr uimte
geparkeerd is met de voor- of achterzijde boven het detectiegeb ied
• Wanneer de sensor afgedekt wordt door het voorbumperpaneel enz .
• Als een voertuig of obstakel zich op een ongeschikte plaats vo or of ach-
ter de parkeerruimte bevindt
• In een gebied waar geen parkeerplaatsen zijn
• Op een onverharde parkeerplaats, bijvoorbeeld op zand of grind
• Op een parkeerplaats waarbij een helling of golving in de weg is
• Op een bevroren, met sneeuw bedekte of gladde weg
• Op asfalt dat door hoge buitentemperaturen zacht is geworden
• Als er een obstakel aanwezig is tussen de auto en het beoogde par-
keervak
• Gebruik van de sneeuwkettingen of het compacte reservewiel (in dien
aanwezig)
● Gebruik geen andere dan de door de fabrikant aanbevolen banden.
Anders werkt het systeem mogelijk niet goed. Neem voor het verv angen
van de banden contact op met een erkende Toyota-dealer of herst eller/
reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige.
● In de volgende situaties kan het systeem de auto mogelijk niet op de inge-
stelde locatie brengen.
• Als de banden erg versleten zijn of als de bandenspanning te l aag is
• De auto is zeer zwaar beladen
• De auto staat schuin doordat bagage e.d. zich aan één kant van de
auto bevindt
• De parkeerplaats is voorzien van wegverwarming om te voorkomen dat
het wegdek bevriest
Laat in eventuele andere gevallen waarbij de instelde positie e n de positie
van de auto erg verschillen de auto nakijken door een erkende T oyota-
dealer of hersteller/reparateur of een andere naar behoren gekw alifi-
ceerde en uitgeruste deskundige.
C-HR_HV_OM_Europe_OM10576E.b ook Page 432 Thursday, March 15, 2018 4:01 PM

4334-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_HV_OM_Europe_OM10576E

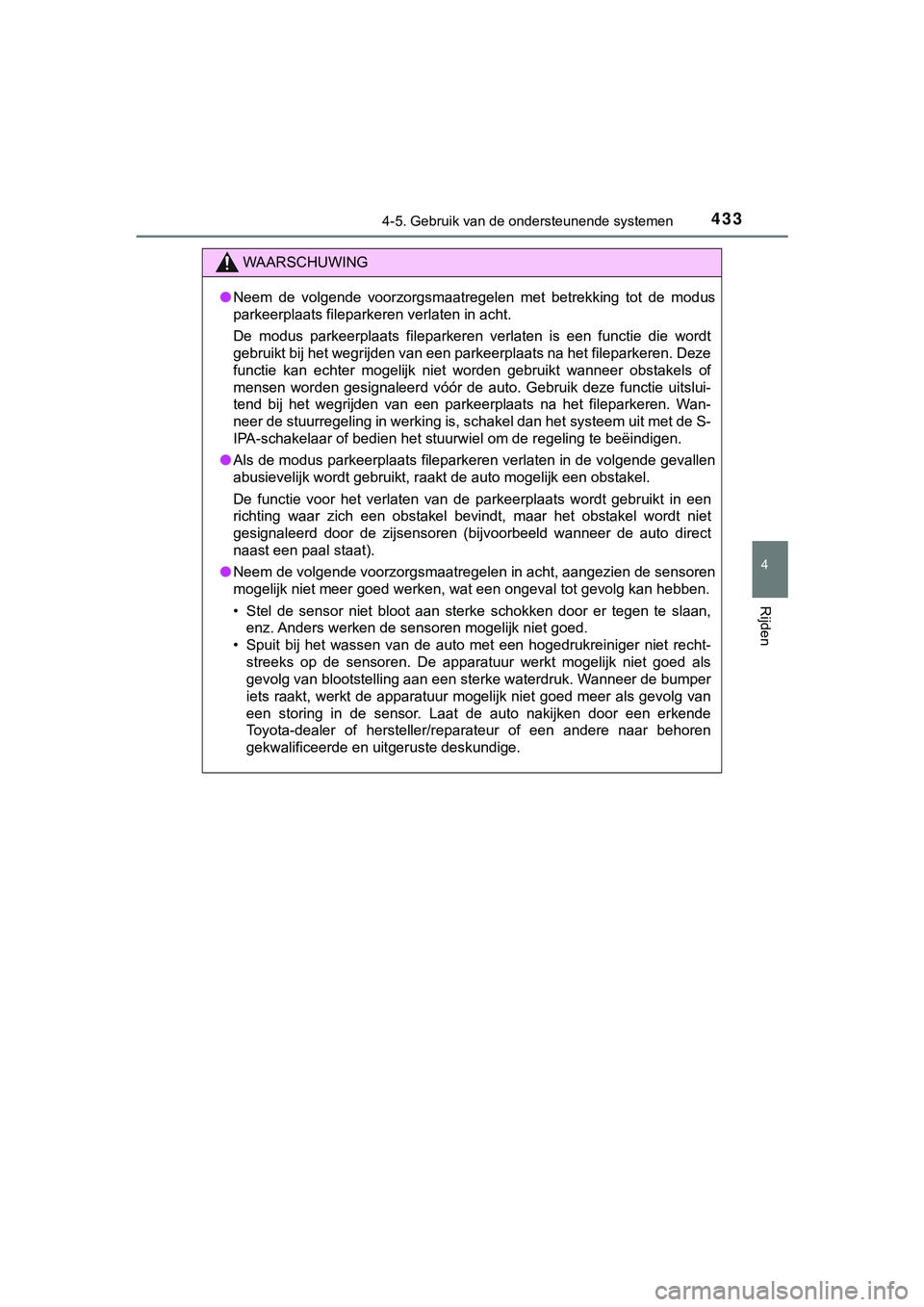

WAARSCHUWING
●Neem de volgende voorzorgsmaatregelen met betrekking tot de mod us
parkeerplaats fileparkeren verlaten in acht.
De modus parkeerplaats fileparkeren verlaten is een functie die wordt
gebruikt bij het wegrijden van een parkeerplaats na het filepar keren. Deze
functie kan echter mogelijk niet worden gebruikt wanneer obstak els of
mensen worden gesignaleerd vóór de auto. Gebruik deze functie u itslui-
tend bij het wegrijden van een parkeerplaats na het fileparkere n. Wan-
neer de stuurregeling in werking is, schakel dan het systeem ui t met de S-
IPA-schakelaar of bedien het stuurwiel om de regeling te beëindigen.
● Als de modus parkeerplaats fileparkeren verlaten in de volgende gevallen
abusievelijk wordt gebruikt, raakt de auto mogelijk een obstake l.
De functie voor het verlaten van de parkeerplaats wordt gebruik t in een
richting waar zich een obstakel bevindt, maar het obstakel word t niet
gesignaleerd door de zijsensoren (bijvoorbeeld wanneer de auto direct
naast een paal staat).
● Neem de volgende voorzorgsmaatregelen in acht, aangezien de sen soren
mogelijk niet meer goed werken, wat een ongeval tot gevolg kan hebben.
• Stel de sensor niet bloot aan sterke schokken door er tegen te slaan,
enz. Anders werken de sensoren mogelijk niet goed.
• Spuit bij het wassen van de auto met een hogedrukreiniger niet recht-
streeks op de sensoren. De apparatuur werkt mogelijk niet goed als
gevolg van blootstelling aan een sterke waterdruk. Wanneer de bumper
iets raakt, werkt de apparatuur mogelijk niet goed meer als gevolg van
een storing in de sensor. Laat de auto nakijken door een erkend e
Toyota-dealer of hersteller/reparateur of een andere naar behor en
gekwalificeerde en uitgeruste deskundige.
C-HR_HV_OM_Europe_OM10576E.b ook Page 433 Thursday, March 15, 2018 4:01 PM

4344-5. Gebruik van de ondersteunende systemen
C-HR_HV_OM_Europe_OM10576E

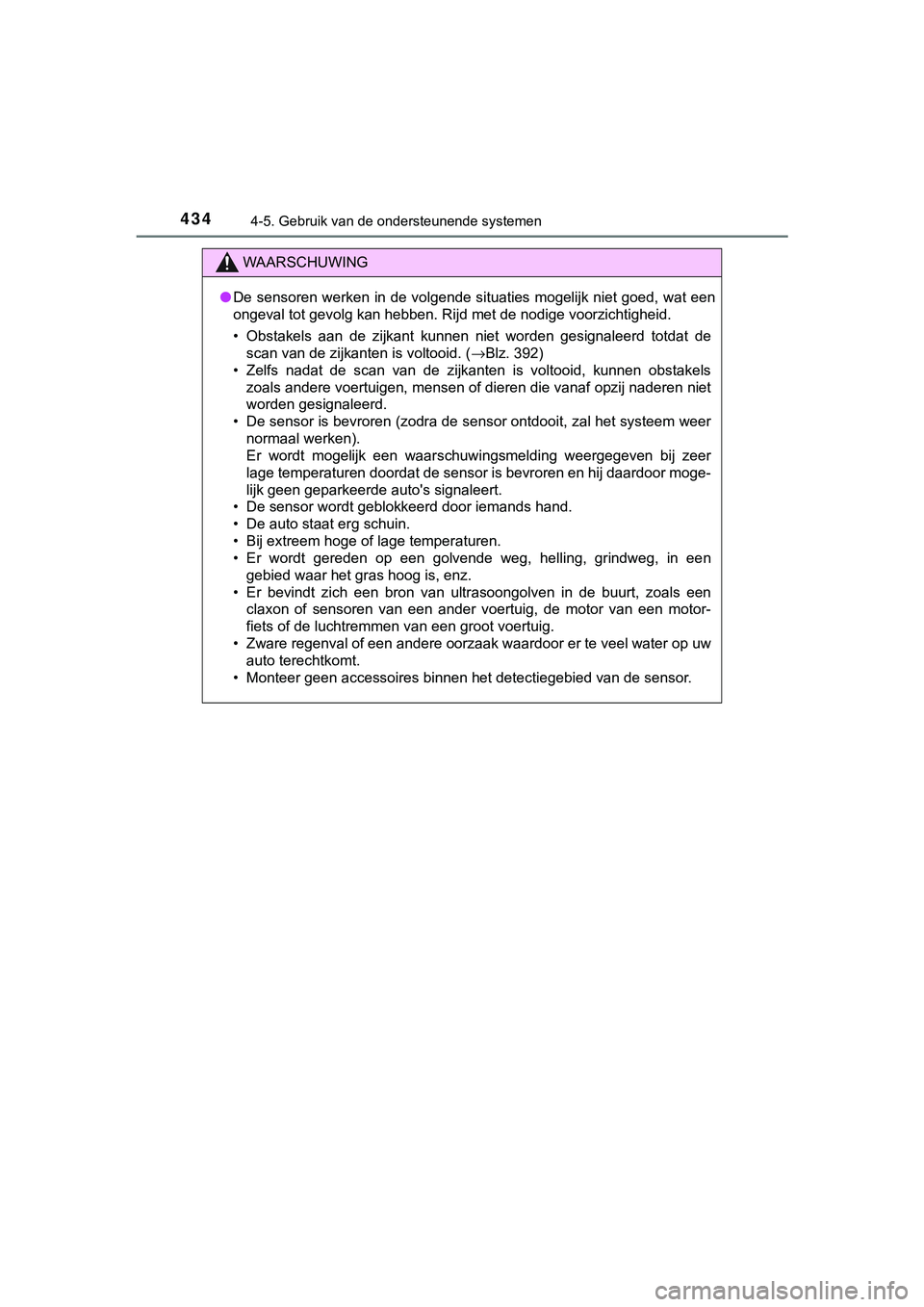

WAARSCHUWING
●De sensoren werken in de volgende situaties mogelijk niet goed, wat een
ongeval tot gevolg kan hebben. Rijd met de nodige voorzichtighe id.
• Obstakels aan de zijkant kunnen niet worden gesignaleerd totda t de
scan van de zijkanten is voltooid. ( →Blz. 392)
• Zelfs nadat de scan van de zijkanten is voltooid, kunnen obsta kels
zoals andere voertuigen, mensen of dieren die vanaf opzij nader en niet
worden gesignaleerd.
• De sensor is bevroren (zodra de sensor ontdooit, zal het syste em weer
normaal werken).
Er wordt mogelijk een waarschuwingsmelding weergegeven bij zeer
lage temperaturen doordat de sensor is bevroren en hij daardoor moge-
lijk geen geparkeerde auto's signaleert.
• De sensor wordt geblokkeerd door iemands hand.
• De auto staat erg schuin.
• Bij extreem hoge of lage temperaturen.
• Er wordt gereden op een golvende weg, helling, grindweg, in ee n
gebied waar het gras hoog is, enz.
• Er bevindt zich een bron van ultrasoongolven in de buurt, zoal s een
claxon of sensoren van een ander voertuig, de motor van een mot or-
fiets of de luchtremmen van een groot voertuig.
• Zware regenval of een andere oorzaak waardoor er te veel water op uw
auto terechtkomt.
• Monteer geen accessoires binnen het detectiegebied van de sens or.
C-HR_HV_OM_Europe_OM10576E.book Page 434 Thursday, March 15, 2018 4:01 PM

4354-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_HV_OM_Europe_OM10576E

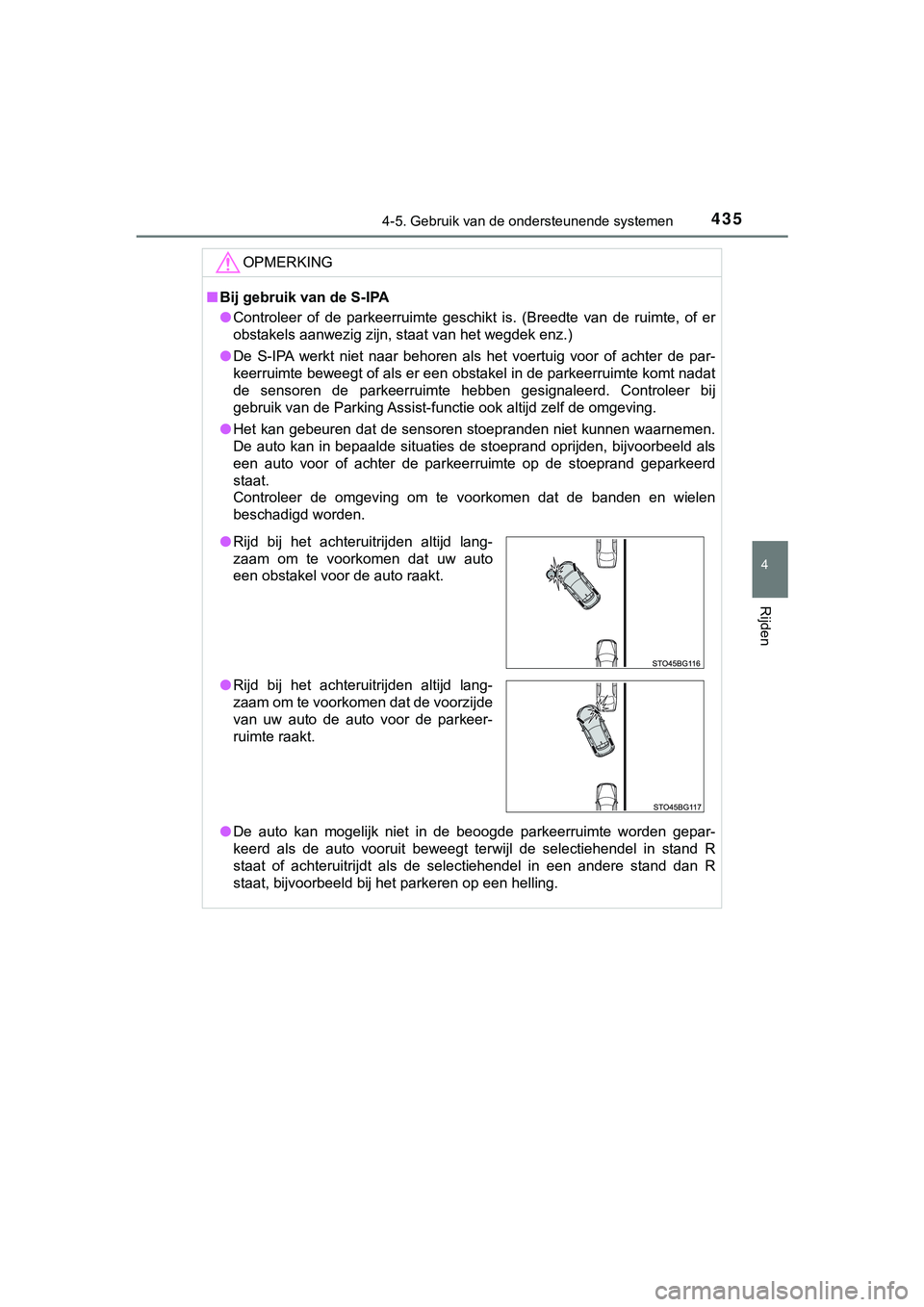

OPMERKING
■Bij gebruik van de S-IPA
● Controleer of de parkeerruimte geschikt is. (Breedte van de ruimte, of er
obstakels aanwezig zijn, staat van het wegdek enz.)
● De S-IPA werkt niet naar behoren als het voertuig voor of achte r de par-
keerruimte beweegt of als er een obstakel in de parkeerruimte komt nadat
de sensoren de parkeerruimte hebben gesignaleerd. Controleer bi j
gebruik van de Parking Assist-functie ook altijd zelf de omgevi ng.
● Het kan gebeuren dat de sensoren stoepranden niet kunnen waarne men.
De auto kan in bepaalde situaties de stoeprand oprijden, bijvoorbeeld als
een auto voor of achter de parkeerruimte op de stoeprand gepark eerd
staat.
Controleer de omgeving om te voorkomen dat de banden en wielen
beschadigd worden.
● De auto kan mogelijk niet in de beoogde parkeerruimte worden ge par-
keerd als de auto vooruit beweegt terwijl de selectiehendel in stand R
staat of achteruitrijdt als de selectiehendel in een andere sta nd dan R
staat, bijvoorbeeld bij het parkeren op een helling.
● Rijd bij het achteruitrijden altijd lang-
zaam om te voorkomen dat uw auto
een obstakel voor de auto raakt.
● Rijd bij het achteruitrijden altijd lang-
zaam om te voorkomen dat de voorzijde
van uw auto de auto voor de parkeer-
ruimte raakt.
C-HR_HV_OM_Europe_OM10576E.b ook Page 435 Thursday, March 15, 2018 4:01 PM

4364-5. Gebruik van de ondersteunende systemen
C-HR_HV_OM_Europe_OM10576E

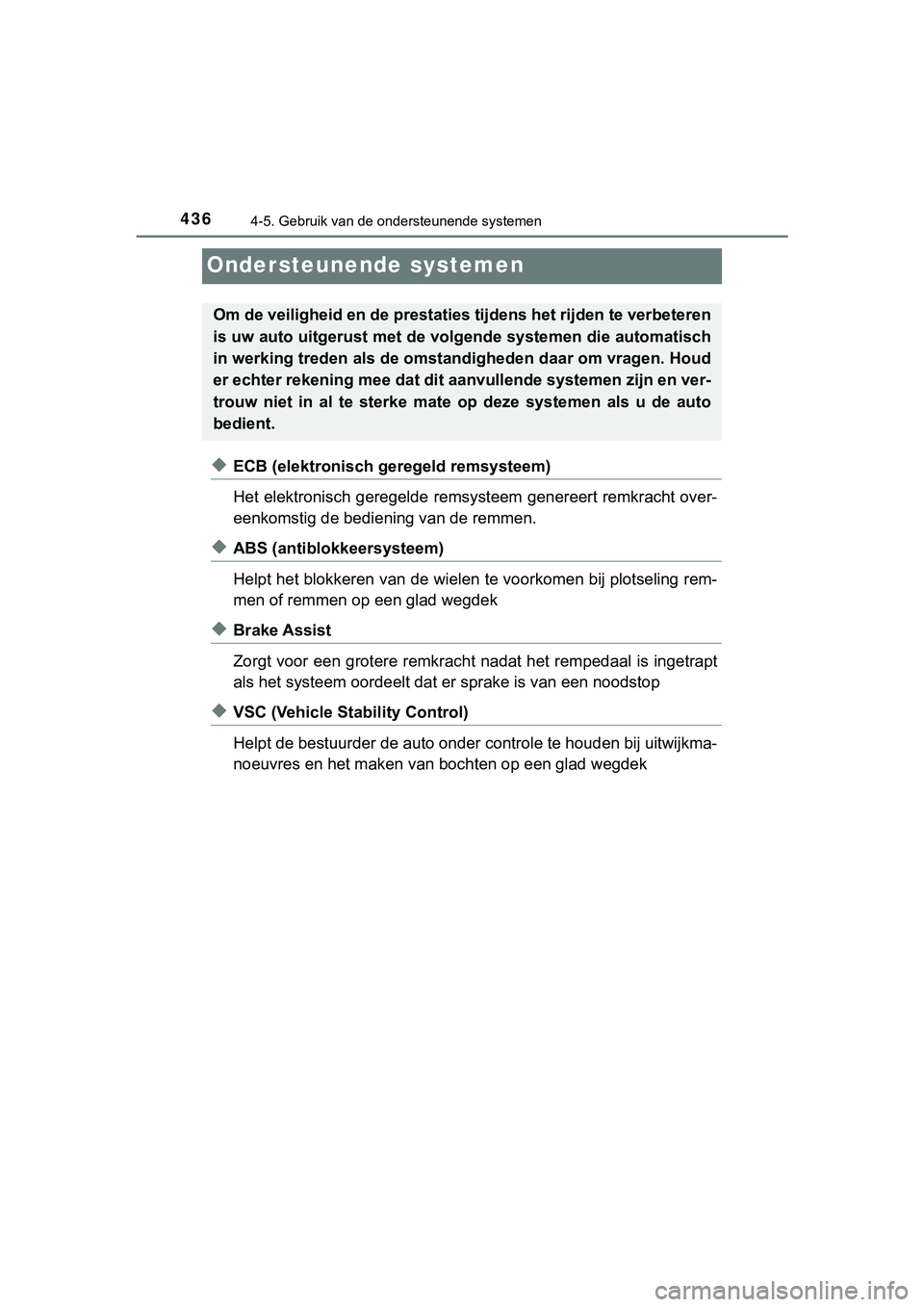

Ondersteunende systemen
◆ECB (elektronisch geregeld remsysteem)
Het elektronisch geregelde remsysteem genereert remkracht over-
eenkomstig de bediening van de remmen.
◆ABS (antiblokkeersysteem)
Helpt het blokkeren van de wielen te voorkomen bij plotseling r em-
men of remmen op een glad wegdek
◆Brake Assist
Zorgt voor een grotere remkracht nadat het rempedaal is ingetra pt
als het systeem oordeelt dat er sprake is van een noodstop
◆VSC (Vehicle Stability Control)
Helpt de bestuurder de auto onder controle te houden bij uitwij kma-
noeuvres en het maken van bochten op een glad wegdek
Om de veiligheid en de prestaties tijdens het rijden te verbete ren
is uw auto uitgerust met de volgende systemen die automatisch
in werking treden als de omstandigheden daar om vragen. Houd
er echter rekening mee dat dit aanvullende systemen zijn en ver -
trouw niet in al te sterke mate op deze systemen als u de auto
bedient.
C-HR_HV_OM_Europe_OM10576E.b ook Page 436 Thursday, March 15, 2018 4:01 PM

4374-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_HV_OM_Europe_OM10576E

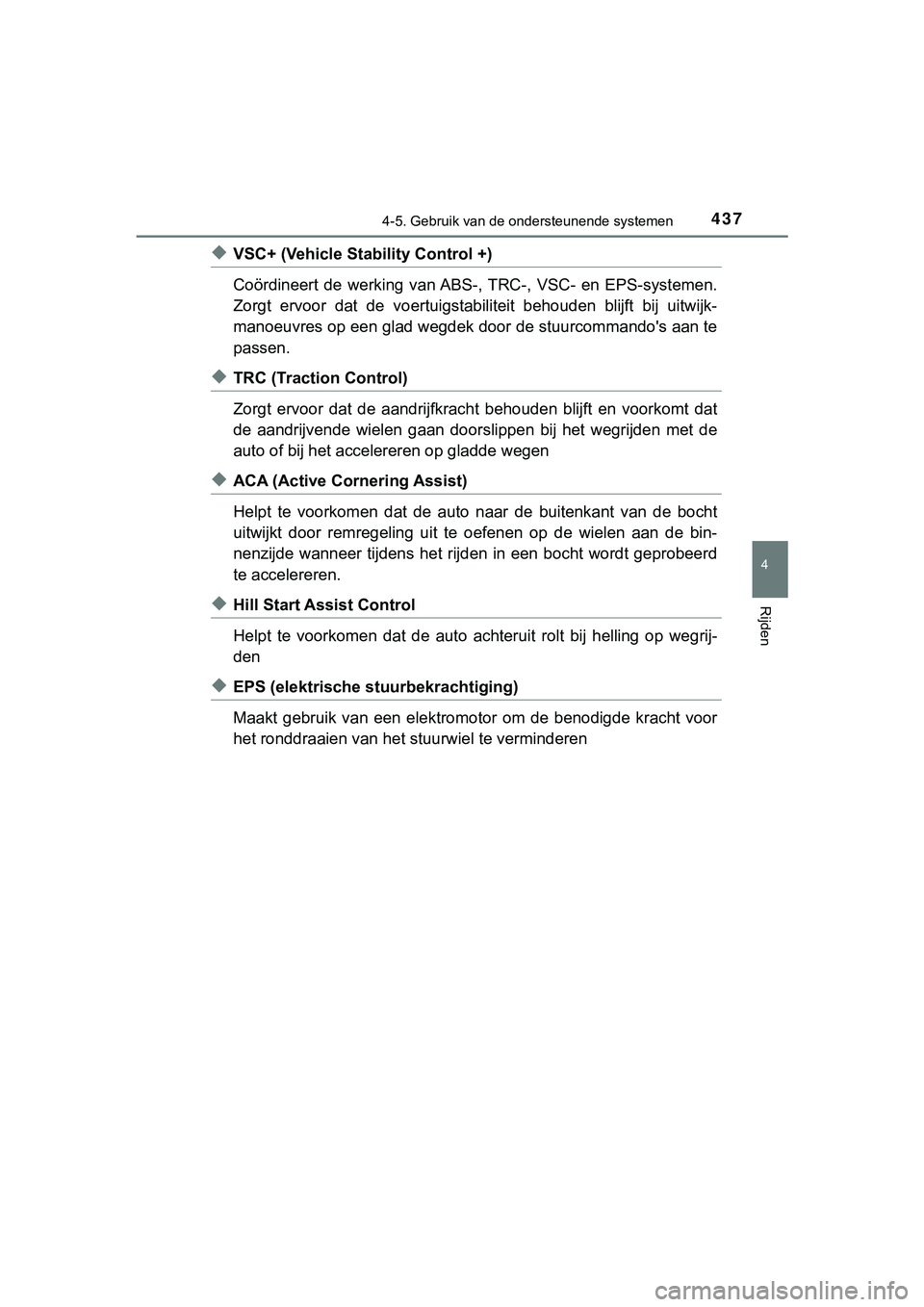

◆VSC+ (Vehicle Stability Control +)
Coördineert de werking van ABS-, TRC-, VSC- en EPS-systemen.
Zorgt ervoor dat de voertuigstabiliteit behouden blijft bij uit wijk-
manoeuvres op een glad wegdek door de stuurcommando's aan te
passen.
◆TRC (Traction Control)
Zorgt ervoor dat de aandrijfkra cht behouden blijft en voorkomt dat
de aandrijvende wielen gaan doorslippen bij het wegrijden met d e
auto of bij het accelereren op gladde wegen
◆ACA (Active Cornering Assist)
Helpt te voorkomen dat de auto naar de buitenkant van de bocht
uitwijkt door remregeling uit te oefenen op de wielen aan de bi n-
nenzijde wanneer tijdens het rijden in een bocht wordt geprobeerd
te accelereren.
◆Hill Start Assist Control
Helpt te voorkomen dat de auto achteruit rolt bij helling op we grij-
den
◆EPS (elektrische stuurbekrachtiging)
Maakt gebruik van een elektromo tor om de benodigde kracht voor
het ronddraaien van het st uurwiel te verminderen
C-HR_HV_OM_Europe_OM10576E.b ook Page 437 Thursday, March 15, 2018 4:01 PM

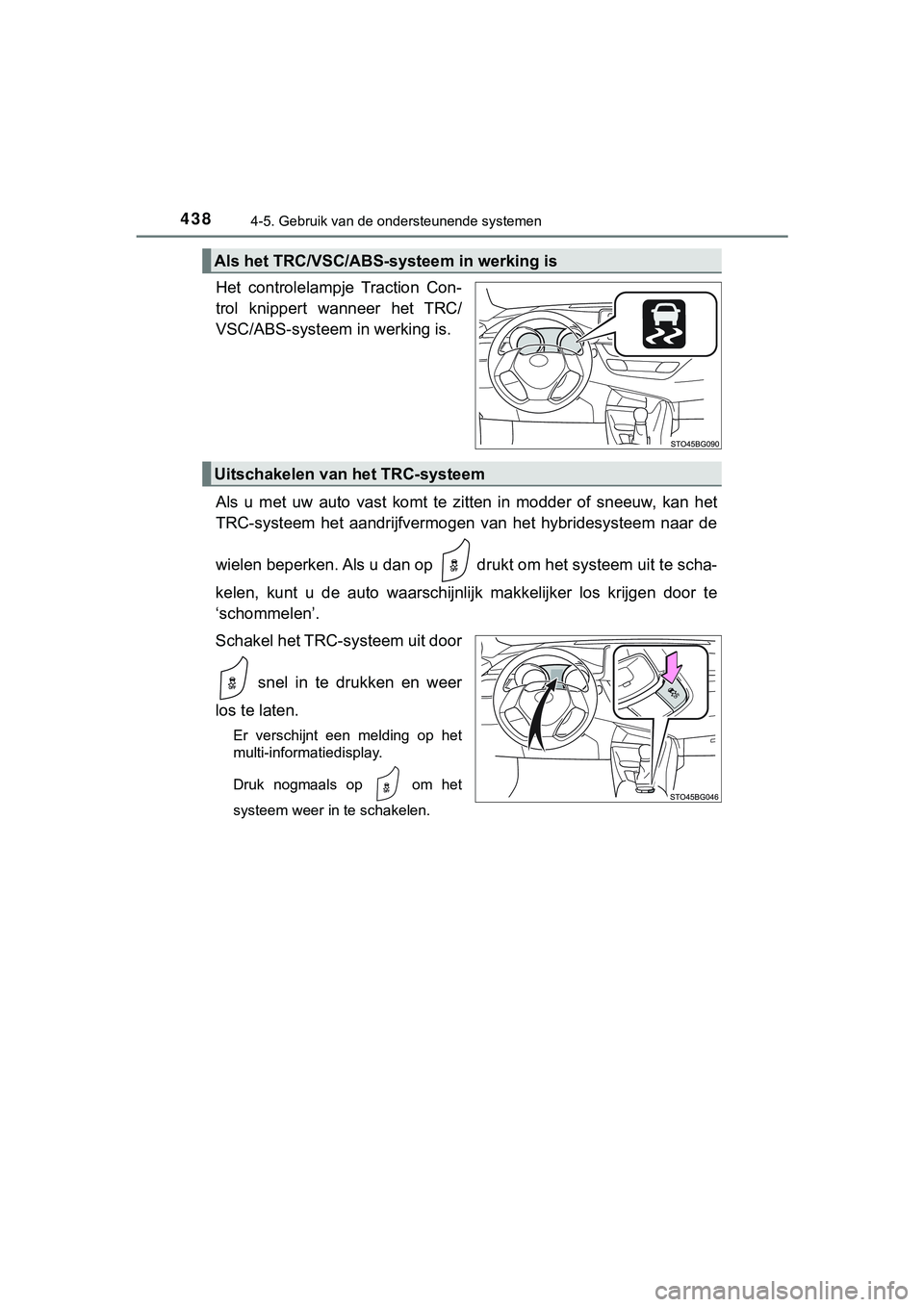

4384-5. Gebruik van de ondersteunende systemen
C-HR_HV_OM_Europe_OM10576E
Het controlelampje Traction Con-
trol knippert wanneer het TRC/
VSC/ABS-systeem in werking is.
Als u met uw auto vast komt te zitten in modder of sneeuw, kan het
TRC-systeem het aandrijfvermogen van het hybridesysteem naar de
wielen beperken. Als u dan op d rukt om het systeem uit te scha-
kelen, kunt u de auto waarschijn lijk makkelijker los krijgen door te
‘schommelen’.
Schakel het TRC-systeem uit door
snel in te drukken en weer
los te laten.
Er verschijnt een melding op het
multi-informatiedisplay.
Druk nogmaals op om het
systeem weer in te schakelen.
Als het TRC/VSC/ABS-systeem in werking is
Uitschakelen van het TRC-systeem
C-HR_HV_OM_Europe_OM10576E.b ook Page 438 Thursday, March 15, 2018 4:01 PM

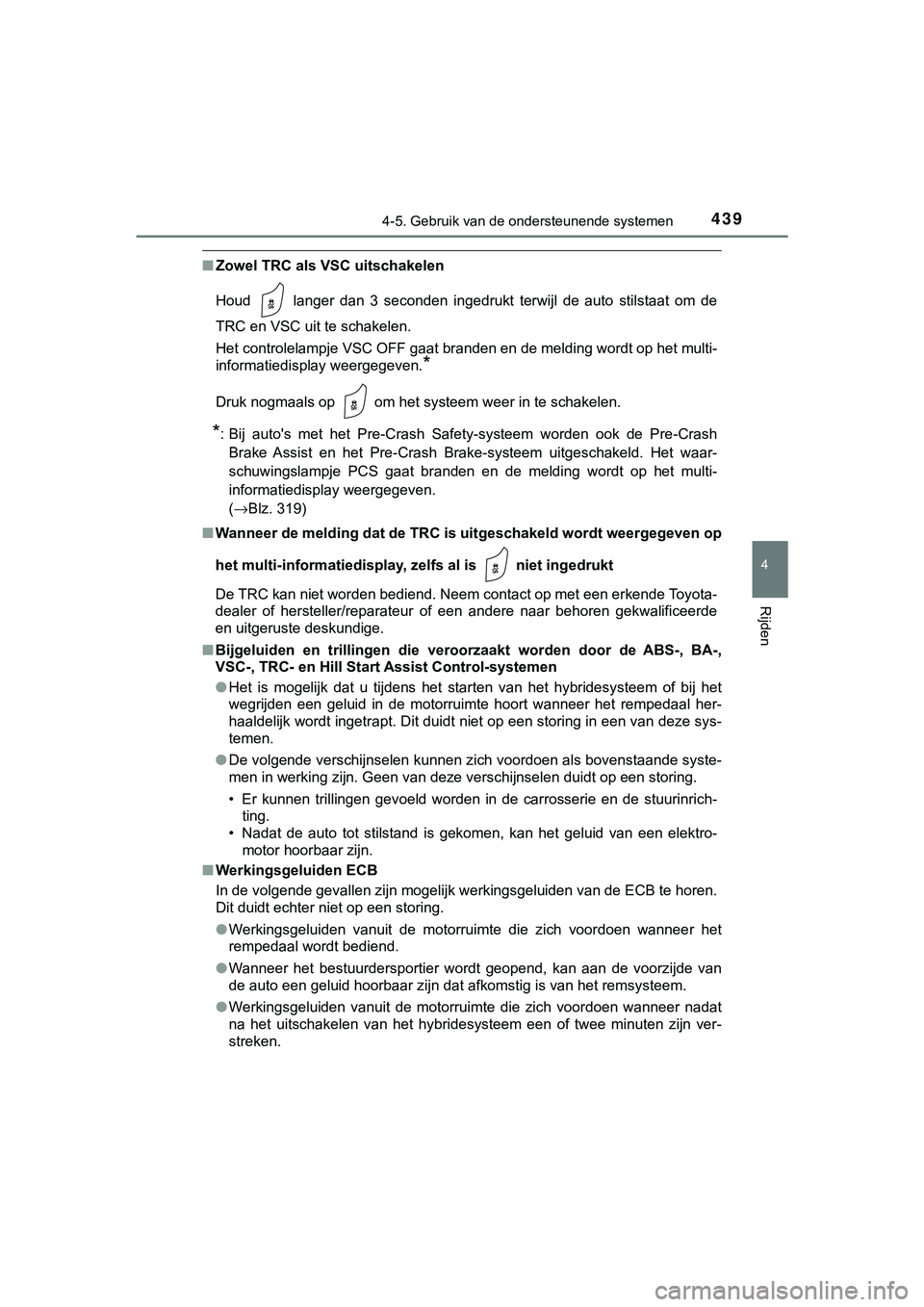

4394-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_HV_OM_Europe_OM10576E
■Zowel TRC als VSC uitschakelen
Houd langer dan 3 seconden ingedrukt terwijl de auto stilstaat om de
TRC en VSC uit te schakelen.
Het controlelampje VSC OFF gaat branden en de melding wordt op het multi-
informatiedisplay weergegeven.
*
Druk nogmaals op om het systeem weer in te schakelen.
*: Bij auto's met het Pre-Crash Safety-systeem worden ook de Pre -Crash
Brake Assist en het Pre-Crash Brake-systeem uitgeschakeld. Het waar-
schuwingslampje PCS gaat branden en de melding wordt op het mul ti-
informatiedisplay weergegeven.
( →Blz. 319)
■ Wanneer de melding dat de TRC is uitgeschakeld wordt weergegeve n op
het multi-informatiedisplay, zelfs al is niet ingedrukt
De TRC kan niet worden bediend. Neem contact op met een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekw alificeerde
en uitgeruste deskundige.
■ Bijgeluiden en trillingen die ver oorzaakt worden door de ABS-, BA-,
VSC-, TRC- en Hill Start Assist Control-systemen
● Het is mogelijk dat u tijdens het starten van het hybridesystee m of bij het
wegrijden een geluid in de motorruimte hoort wanneer het remped aal her-
haaldelijk wordt ingetrapt. Dit duidt niet op een storing in ee n van deze sys-
temen.
● De volgende verschijnselen kunnen zich voordoen als bovenstaande syste-
men in werking zijn. Geen van deze verschijnselen duidt op een storing.
• Er kunnen trillingen gevoeld worden in de carrosserie en de st uurinrich-
ting.
• Nadat de auto tot stilstand is gekomen, kan het geluid van een elektro- motor hoorbaar zijn.
■ Werkingsgeluiden ECB
In de volgende gevallen zijn mogelijk werkingsgeluiden van de E CB te horen.
Dit duidt echter niet op een storing.
● Werkingsgeluiden vanuit de motorruimte die zich voordoen wannee r het
rempedaal wordt bediend.
● Wanneer het bestuurdersportier wordt geopend, kan aan de voorzi jde van
de auto een geluid hoorbaar zijn dat afkomstig is van het remsysteem.
● Werkingsgeluiden vanuit de motorruimte die zich voordoen wannee r nadat
na het uitschakelen van het hybridesysteem een of twee minuten zijn ver-
streken.
C-HR_HV_OM_Europe_OM10576E.b ook Page 439 Thursday, March 15, 2018 4:01 PM
