TOYOTA C_HR HYBRID 2020 Instructieboekje (in Dutch)

3604-5. Gebruik van de ondersteunende systemen
C-HR_HV_OM_Europe_OM10647E
C-HR_HV_OM_Europe_OM10647E.book Page 360 Tuesday, July 30, 2019 9:59 AM

3614-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_HV_OM_Europe_OM10647E
C-HR_HV_OM_Europe_OM10647E.book Page 361 Tuesday, July 30, 2019 9:59 AM

3624-5. Gebruik van de ondersteunende systemen
C-HR_HV_OM_Europe_OM10647E
PCS (Pre-Crash Safety-systeem)*
∗: Indien aanwezig
Het Pre-Crash Safety-systeem maakt gebruik van een radarsensor
en een camerasensor om voertuigen en voetgangers voor uw auto
te signaleren. Wanneer het systeem oordeelt dat een aanrijding aan
de voorzijde met een voertuig of een voetganger waarschijnlijk is,
wordt een waarschuwing geactiveerd om de bestuurder aan te spo-
ren om uit te wijken en wordt de potentiële remdruk verhoogd om
de bestuurder te helpen een aanrijding te voorkomen. Wanneer he t
systeem oordeelt dat een aanrijding aan de voorzijde met een vo er-
tuig of een voetganger zeer waarschijnlijk is, worden de remmen
automatisch bekrachtigd om te helpen een aanrijding te voorkome n
of om de impact van een aanrijding te helpen verminderen.
Het Pre-Crash Safety-systeem kan worden in-/uitgeschakeld en he t
waarschuwingstijdstip k an worden gewijzigd. (→Blz. 366)
C-HR_HV_OM_Europe_OM10647E.b ook Page 362 Tuesday, July 30, 2019 9:59 AM

3634-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_HV_OM_Europe_OM10647E

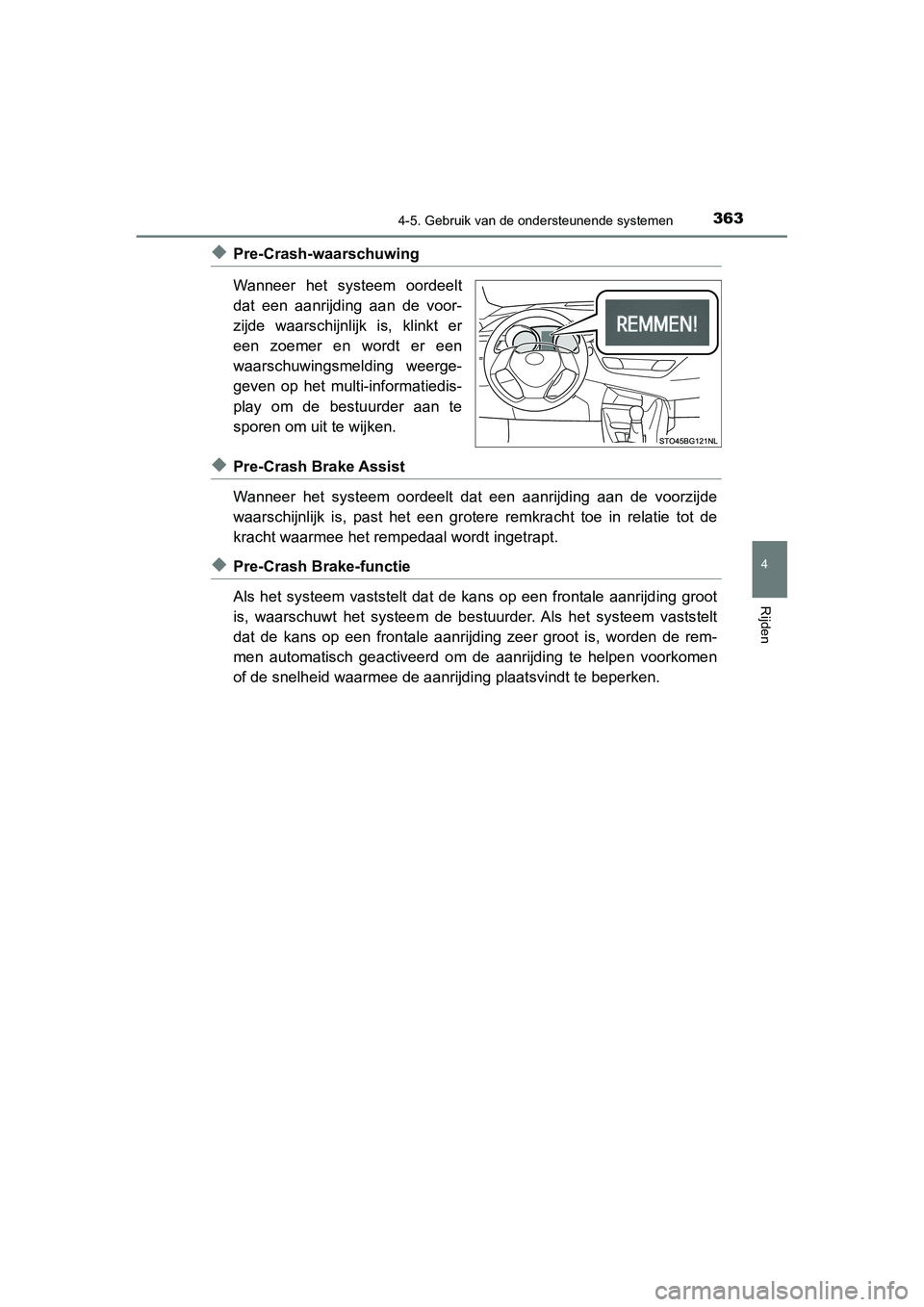

◆Pre-Crash-waarschuwing
Wanneer het systeem oordeelt
dat een aanrijding aan de voor-
zijde waarschijnlijk is, klinkt er
een zoemer en wordt er een
waarschuwingsmelding weerge-
geven op het multi-informatiedis-
play om de bestuurder aan te
sporen om uit te wijken.
◆Pre-Crash Brake Assist
Wanneer het systeem oordeelt dat een aanrijding aan de voorzijd e
waarschijnlijk is, past het een gr otere remkracht toe in relatie tot de
kracht waarmee het rempedaal wordt ingetrapt.
◆Pre-Crash Brake-functie
Als het systeem vaststelt dat de kans op een frontale aanrijdin g groot
is, waarschuwt het systeem de bestuurder. Als het systeem vasts telt
dat de kans op een frontale aanrijding zeer groot is, worden de rem-
men automatisch geactiveerd om de aanrijding te helpen voorkome n
of de snelheid waarmee de aanr ijding plaatsvindt te beperken.
C-HR_HV_OM_Europe_OM10647E.b ook Page 363 Tuesday, July 30, 2019 9:59 AM

3644-5. Gebruik van de ondersteunende systemen
C-HR_HV_OM_Europe_OM10647E

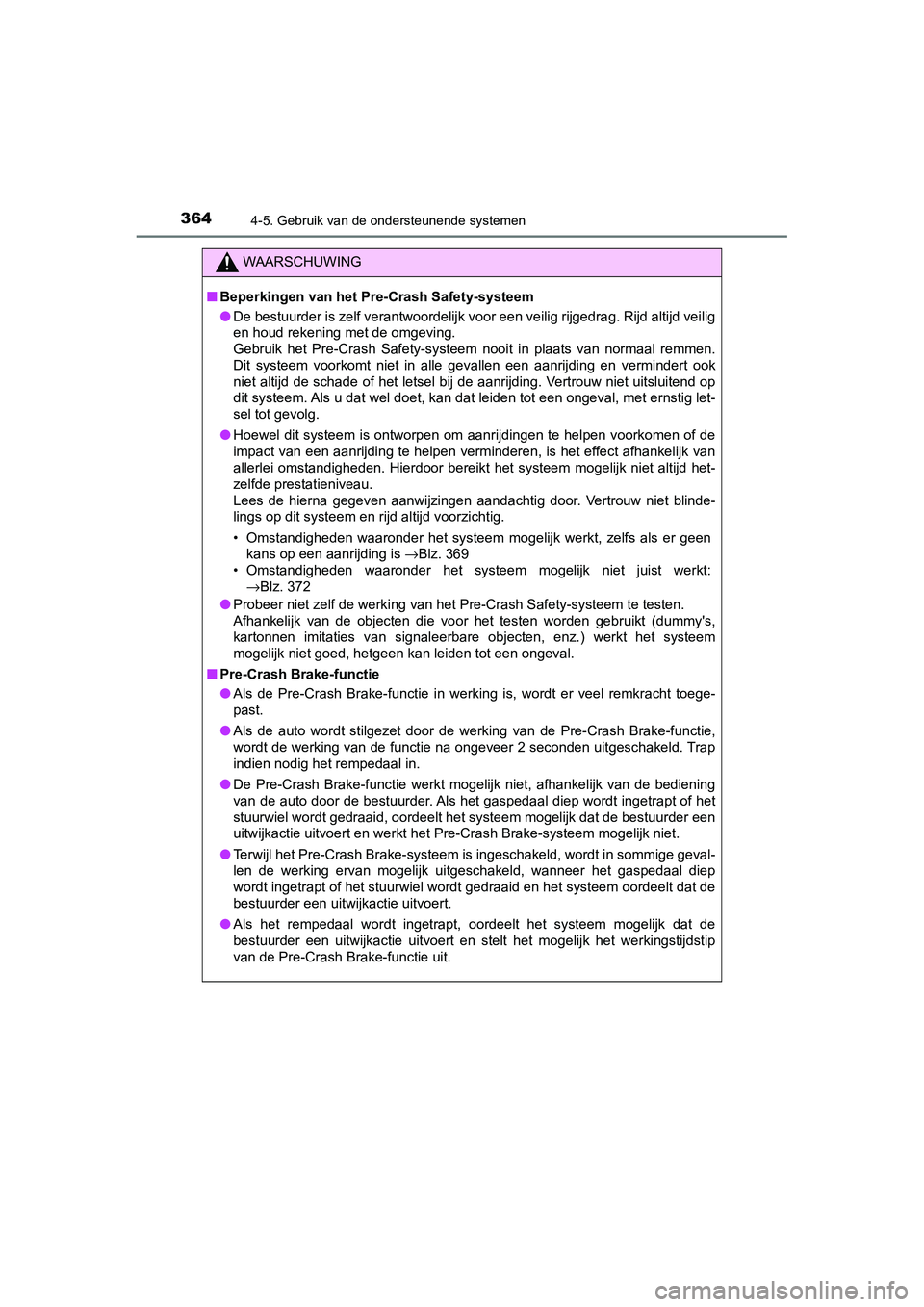

WAARSCHUWING
■Beperkingen van het Pre-Crash Safety-systeem
● De bestuurder is zelf verantwoordelijk voor een veilig rijgedra g. Rijd altijd veilig
en houd rekening met de omgeving.
Gebruik het Pre-Crash Safety-sys teem nooit in plaats van normaal remmen.
Dit systeem voorkomt niet in alle gevallen een aanrijding en vermindert ook
niet altijd de schade of het letsel bij de aanrijding. Vertrouw niet uitsluitend op
dit systeem. Als u dat wel doet, kan dat leiden tot een ongeval , met ernstig let-
sel tot gevolg.
● Hoewel dit systeem is ontworpen om aanrijdingen te helpen voork omen of de
impact van een aanrijding te helpen verminderen, is het effect afhankelijk van
allerlei omstandigheden. Hierdoor bereikt het systeem mogelijk niet altijd het-
zelfde prestatieniveau.
Lees de hierna gegeven aanwijzingen aandachtig door. Vertrouw n iet blinde-
lings op dit systeem en rijd altijd voorzichtig.
• Omstandigheden waaronder het systeem mogelijk werkt, zelfs als er geen kans op een aanrijding is →Blz. 369
• Omstandigheden waaronder het systeem mogelijk niet juist werkt :
→Blz. 372
● Probeer niet zelf de werking van het Pre-Crash Safety-systeem te testen.
Afhankelijk van de objecten die vo or het testen worden gebruikt (dummy's,
kartonnen imitaties van signaleerbare objecten, e nz.) werkt het systeem
mogelijk niet goed, hetgeen k an leiden tot een ongeval.
■ Pre-Crash Brake-functie
● Als de Pre-Crash Brake -functie in werking is, wordt er veel rem kracht toege-
past.
● Als de auto wordt stilgezet door de werking van de Pre-Crash Brake-functie,
wordt de werking van de functie na ongeveer 2 seconden uitgesch akeld. Trap
indien nodig het rempedaal in.
● De Pre-Crash Brake-functie werkt mogelijk niet, afhankelijk van de bediening
van de auto door de bestuurder. Als het gaspedaal diep wordt in getrapt of het
stuurwiel wordt gedraaid, oordeelt het systeem mogelijk dat de bestuurder een
uitwijkactie uitvoert en werkt he t Pre-Crash Brake-systeem moge lijk niet.
● Terwijl het Pre-Crash Brake-syst eem is ingeschakeld, wordt in sommige geval-
len de werking ervan mogelijk ui tgeschakeld, wanneer het gasped aal diep
wordt ingetrapt of het stuurwiel wordt gedraaid en het systeem oordeelt dat de
bestuurder een uit wijkactie uitvoert.
● Als het rempedaal wordt ingetr apt, oordeelt het systeem mogelij k dat de
bestuurder een uitwijkactie uitvoert en stelt het mogelijk het werkingstijdstip
van de Pre-Crash B rake-functie uit.
C-HR_HV_OM_Europe_OM10647E.b ook Page 364 Tuesday, July 30, 2019 9:59 AM

3654-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_HV_OM_Europe_OM10647E
WAARSCHUWING
■Wanneer moet het Pre-Crash Safet y-systeem worden uitgeschakeld
Schakel in de volgende situaties het systeem uit, omdat het mog elijk niet juist
werkt, hetgeen kan leiden tot een ongeval waarbij ernstig letse l kan ontstaan:
● Als de auto wordt gesleept
● Bij het slepen van een andere auto
● Bij het vervoeren van de auto op een vrachtwagen, boot, trein o f vergelijkbaar
transportmiddel
● Wanneer de auto wordt opgetakeld terwijl het hybridesysteem aan staat en de
wielen vrij kunnen draaien
● Bij het controleren van de auto op een rollenbank, bijvoorbeeld een vermo-
gensbank of een snelheidsmeterte ster, of bij het balanceren van de wielen op
de auto
● Als er veel kracht wordt uitgeoefend op de voorbumper of de gri lle door een
aanrijding of een andere oorzaak
● Als niet op een stabiele wijze kan worden gereden met de auto, bijvoorbeeld
als hij betrokken is geweest bij een ongeval of als er storingen zijn
● Als met een sportieve rijstijl of in het terrein wordt gereden
● Als de banden niet de juiste bandenspanning hebben
● Als de banden zeer versleten zijn
● Als er een andere maat banden d an voorgeschreven is gemonteerd
● Als er sneeuwketti ngen zijn aangebracht
● Wanneer er een compact reservewiel is gemonteerd of een bandenr eparatie-
set is gebruikt
● Als er tijdelijk uitrusting (s neeuwploeg, enz.) die de radarsen sor of de camera-
sensor kan hinderen op de auto is geplaatst
C-HR_HV_OM_Europe_OM10647E.b ook Page 365 Tuesday, July 30, 2019 9:59 AM

3664-5. Gebruik van de ondersteunende systemen
C-HR_HV_OM_Europe_OM10647E■
In-/uitschakelen van het Pre-Crash Safety-systeem
Het Pre-Crash Safety-systeem kan
als volgt via het multi-informatiedis-
play worden ingeschakeld/uitgeschakeld:
Het systeem wordt automatisch ingeschakeld telkens wanneer het contact
AAN wordt gezet.
Druk op < of > van de bedieningstoetsen van het instrumentenpa-
neel en selecteer .
Druk op ∧ of ∨ van de bedieningstoetsen van het instrumentenpa-
neel, selecteer en druk op .
Druk op ∧ of ∨ van de bedieningstoetsen van het instrumentenpa-
neel, selecteer en druk op om de gewenste instelling
(aan/uit) te selecteren.
Als het systeem wordt uitgescha-
keld, gaat het waarschuwings-
lampje PCS branden en wordt er
een melding weergegeven op het
multi-informatiedisplay.
Wijzigen van instellingen van het Pre-Crash Safety-systeem
1
2
3
C-HR_HV_OM_Europe_OM10647E.b ook Page 366 Tuesday, July 30, 2019 9:59 AM

3674-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_HV_OM_Europe_OM10647E■
Wijzigen van de timing van de Pre-Crash-waarschuwing
De timing van de Pre-Crash-waarschuwing kan als volgt op het mu
lti-
informatiedisplay worden gewijzigd:
De instelling van de timing blijf t behouden als het contact UIT wordt gezet.
Druk op < of > van de bedieningstoetsen van het instrumentenpa-
neel en selecteer .
Druk op ∧ of ∨ van de bedieningstoetsen van het instrumentenpa-
neel, selecteer en druk op .
Druk op ∧ of ∨ van de bedieningstoetsen van het instrumentenpa-
neel, selecteer “ Sensitivity” (gevoeligheid) en druk op om
de gewenste instelling te selecteren. Ve r w e g
De waarschuwing treedt eerder
in werking dan bij de stan-
daardtiming.
Gemiddeld
Dit is de standaardinstelling.
Dichtbij
De waarschuwing treedt later
in werking dan bij de stan-
daardtiming.
1
2
3
C-HR_HV_OM_Europe_OM10647E.b ook Page 367 Tuesday, July 30, 2019 9:59 AM

3684-5. Gebruik van de ondersteunende systemen
C-HR_HV_OM_Europe_OM10647E

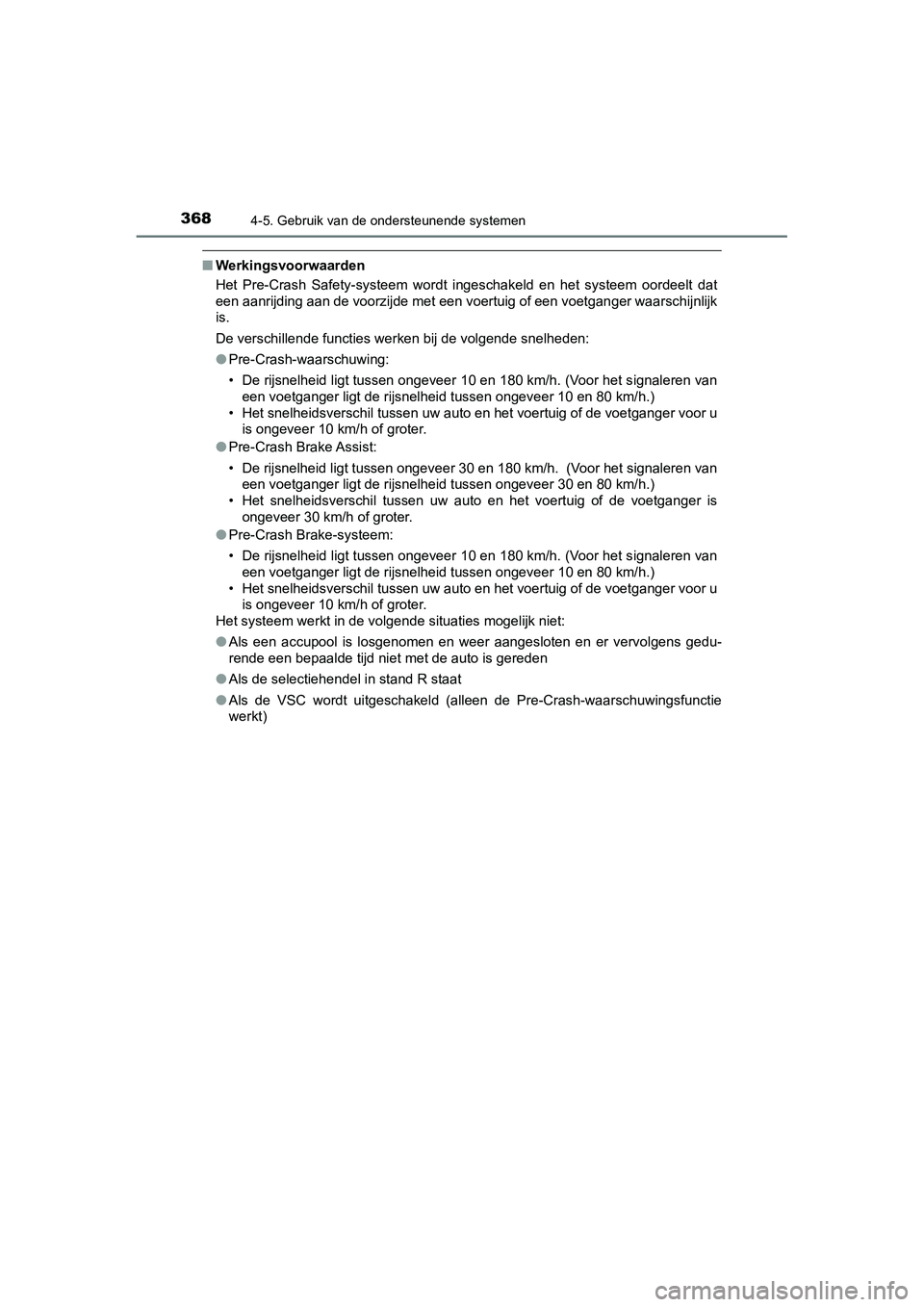

■Werkingsvoorwaarden
Het Pre-Crash Safety-systeem wo rdt ingeschakeld en het systeem oordeelt dat
een aanrijding aan de voorzijde met een voertuig of een voetgan ger waarschijnlijk
is.
De verschillende functies wer ken bij de volgende snelheden:
● Pre-Crash-waarschuwing:
• De rijsnelheid ligt tussen ongeveer 10 en 180 km/h. (Voor het s ignaleren van
een voetganger ligt de rijsnelhei d tussen ongeveer 10 en 80 km/ h.)
• Het snelheidsverschil tussen uw auto en het voertuig of de voe tganger voor u
is ongeveer 10 km/h of groter.
● Pre-Crash Brake Assist:
• De rijsnelheid ligt tussen onge veer 30 en 180 km/h. (Voor het signaleren van
een voetganger ligt de rijsnelhei d tussen ongeveer 30 en 80 km/ h.)
• Het snelheidsverschil tussen uw auto en het voertuig of de voe tganger is
ongeveer 30 km/h of groter.
● Pre-Crash Brake-systeem:
• De rijsnelheid ligt tussen ongeveer 10 en 180 km/h. (Voor het s ignaleren van
een voetganger ligt de rijsnelhei d tussen ongeveer 10 en 80 km/ h.)
• Het snelheidsverschil tussen uw auto en het voertuig of de voe tganger voor u
is ongeveer 10 km/h of groter.
Het systeem werkt in de volgend e situaties mogelijk niet:
● Als een accupool is losgenomen en weer aangesloten en er vervol gens gedu-
rende een bepaalde tijd nie t met de auto is gereden
● Als de selectiehendel in stand R staat
● Als de VSC wordt uitgeschakeld (alleen de Pre-Crash-waarschuwin gsfunctie
werkt)
C-HR_HV_OM_Europe_OM10647E.b ook Page 368 Tuesday, July 30, 2019 9:59 AM

3694-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_HV_OM_Europe_OM10647E■

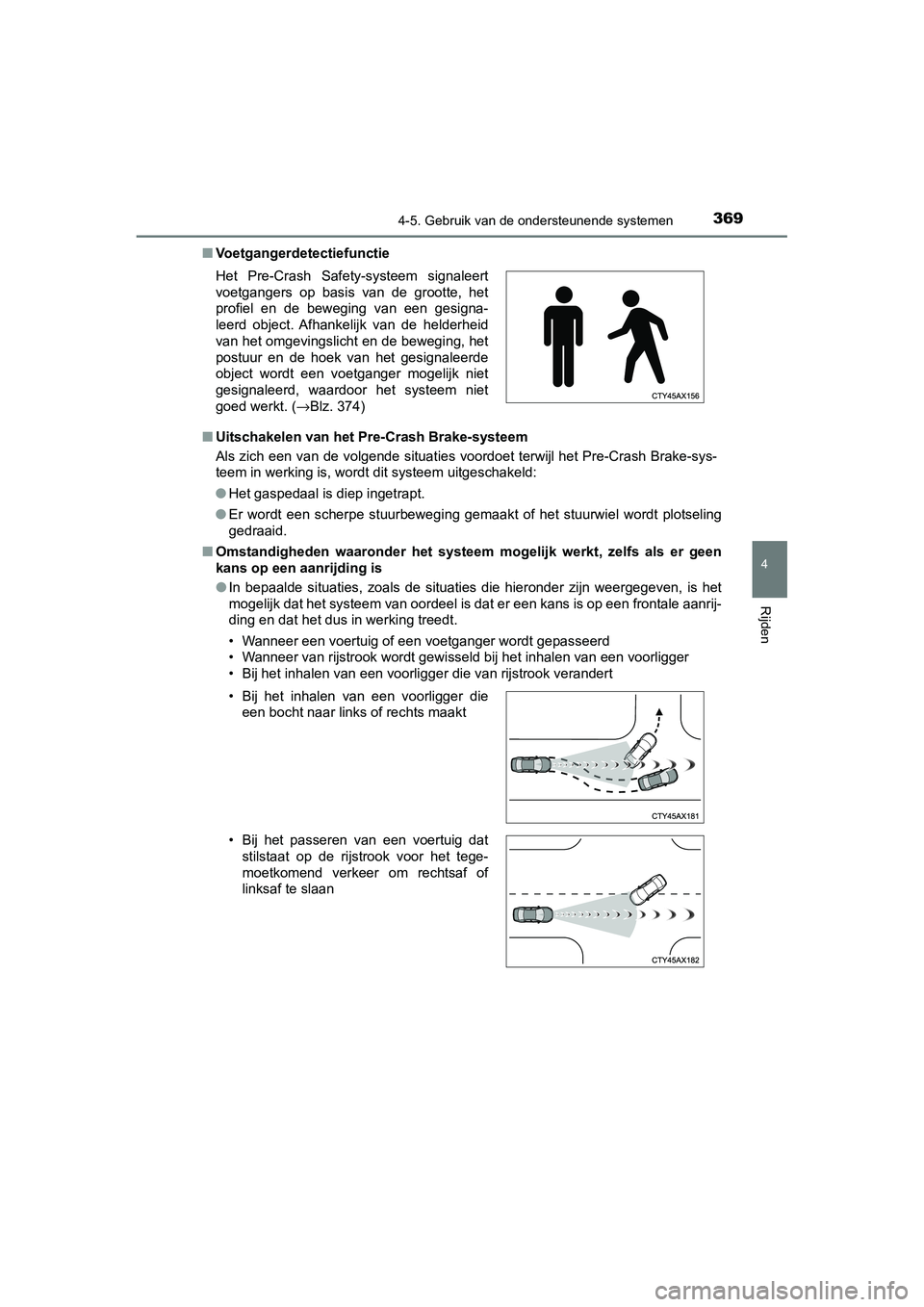

Voetgangerdetectiefunctie
■ Uitschakelen van het Pre-Crash Brake-systeem
Als zich een van de volgende situaties voordoet terwijl het Pre -Crash Brake-sys-
teem in werking is , wordt dit systeem uitgeschakeld:
● Het gaspedaal is diep ingetrapt.
● Er wordt een scherpe stuurbeweging gemaakt of het stuurwiel wor dt plotseling
gedraaid.
■ Omstandigheden waaronder het systeem mogelijk werkt, zelfs als er geen
kans op een aanrijding is
● In bepaalde situaties, zoals de situaties die hieronder zijn we ergegeven, is het
mogelijk dat het systeem van oordeel is dat er een kans is op e en frontale aanrij-
ding en dat het dus i n werking treedt.
• Wanneer een voertuig of een voetganger wordt gepasseerd
• Wanneer van rijstrook wordt ge wisseld bij het inhalen van een voorligger
• Bij het inhalen van een voorligge r die van rijstrook verandert
Het Pre-Crash Safety-systeem signaleert
voetgangers op basis van de grootte, het
profiel en de beweging van een gesigna-
leerd object. Afhankelijk van de helderheid
van het omgevingslicht en de beweging, het
postuur en de hoek van het gesignaleerde
object wordt een voetganger mogelijk niet
gesignaleerd, waardoor het systeem niet
goed werkt. (→Blz. 374)
• Bij het inhalen van een voorligger dieeen bocht naar links of rechts maakt
• Bij het passeren van een voertuig dat stilstaat op de rijstrook voor het tege-
moetkomend verkeer om rechtsaf of
linksaf te slaan
