TOYOTA CAMRY 2008 Manuel du propriétaire (in French)

399
4-3. Entretien à faire soi-même
4
Entretien et soin
CAMRY_D_(L/O_0707)

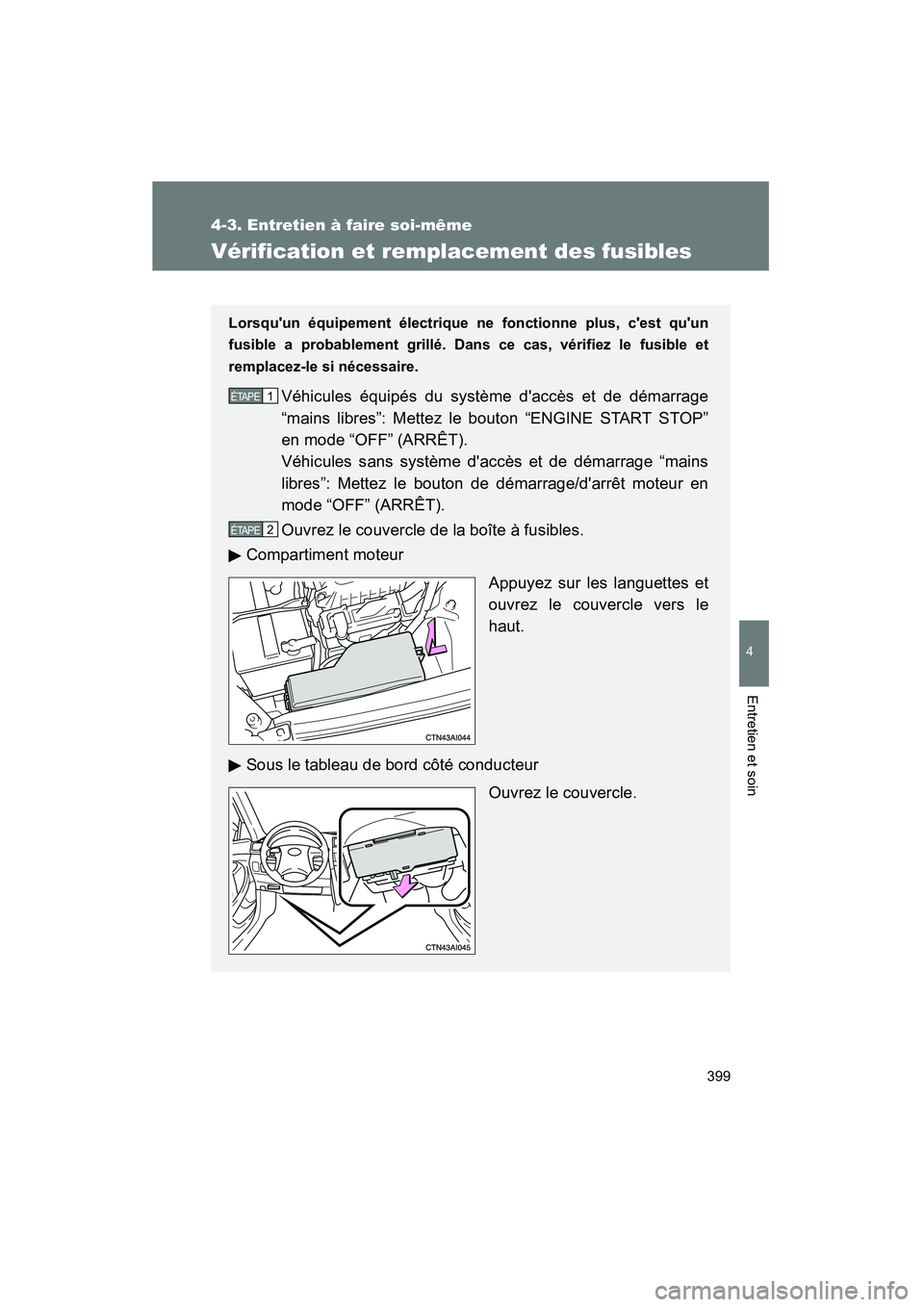

Vérification et remplacement des fusibles
Lorsqu'un équipement électrique ne fonctionne plus, c'est qu'un
fusible a probablement grillé. Dans ce cas, vérifiez le fusible et
remplacez-le si nécessaire.
Véhicules équipés du système d'accès et de démarrage
“mains libres”: Mettez le bouton “ENGINE START STOP”
en mode “OFF” (ARRÊT).
Véhicules sans système d'accès et de démarrage “mains
libres”: Mettez le bouton de démarrage/d'arrêt moteur en
mode “OFF” (ARRÊT).
Ouvrez le couvercle de la boîte à fusibles.
Compartiment moteur
Appuyez sur les languettes et
ouvrez le couvercle vers le
haut.
Sous le tableau de bord côté conducteur Ouvrez le couvercle.1ÉTAPE
2ÉTAPE

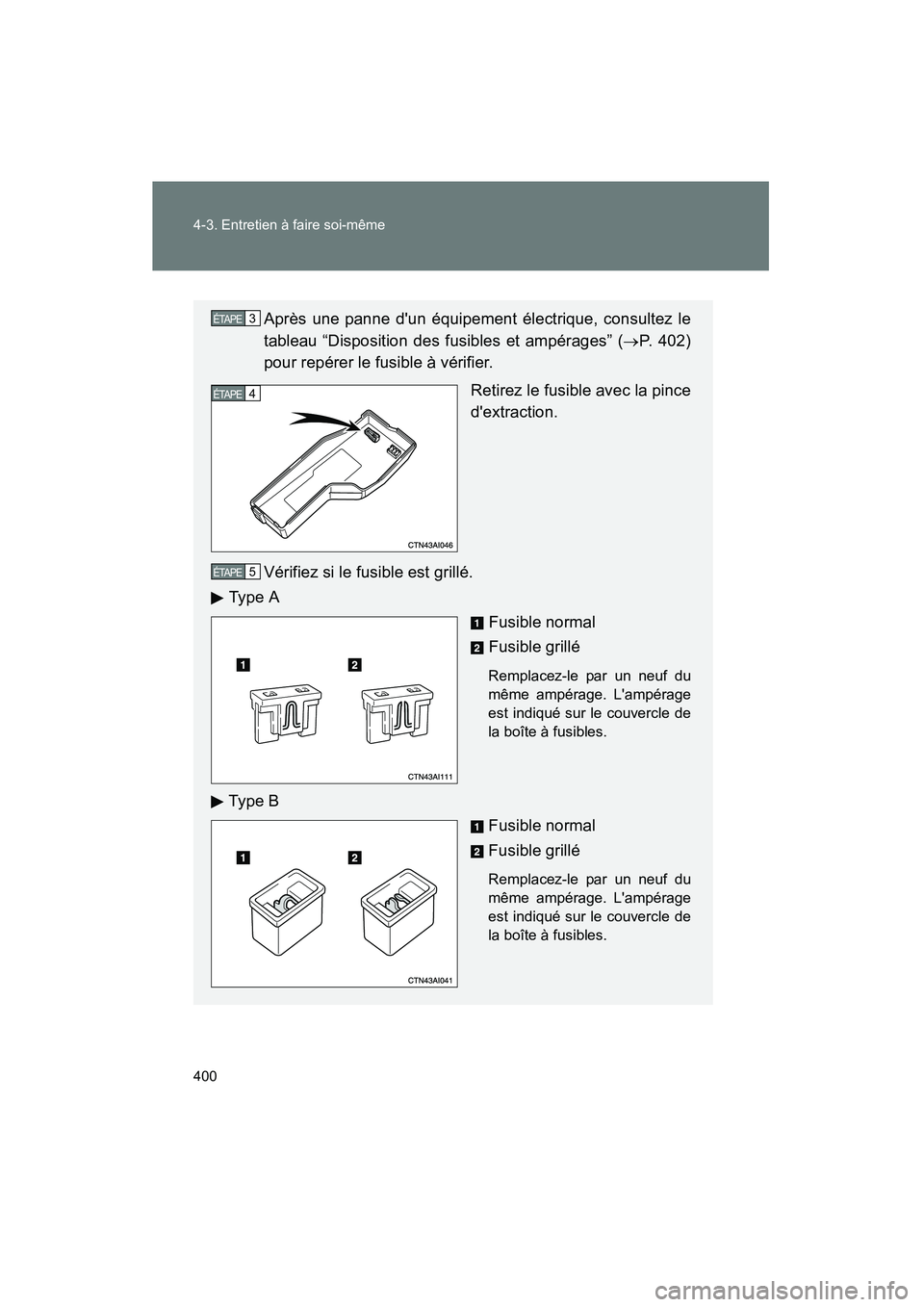

400 4-3. Entretien à faire soi-même
CAMRY_D_(L/O_0707)
Après une panne d'un équipement électrique, consultez le
tableau “Disposition des fusibles et ampérages” (→P. 402)
pour repérer le fusible à vérifier.
Retirez le fusible avec la pince
d'extraction.
Vérifiez si le fusible est grillé.
Ty p e A
Fusible normal
Fusible grillé
Remplacez-le par un neuf du
même ampérage. L'ampérage
est indiqué sur le couvercle de
la boîte à fusibles.
Ty p e BFusible normal
Fusible grillé
Remplacez-le par un neuf du
même ampérage. L'ampérage
est indiqué sur le couvercle de
la boîte à fusibles.
3ÉTAPE
4ÉTAPE
5ÉTAPE

401
4-3. Entretien à faire soi-même
4
Entretien et soin
CAMRY_D_(L/O_0707)

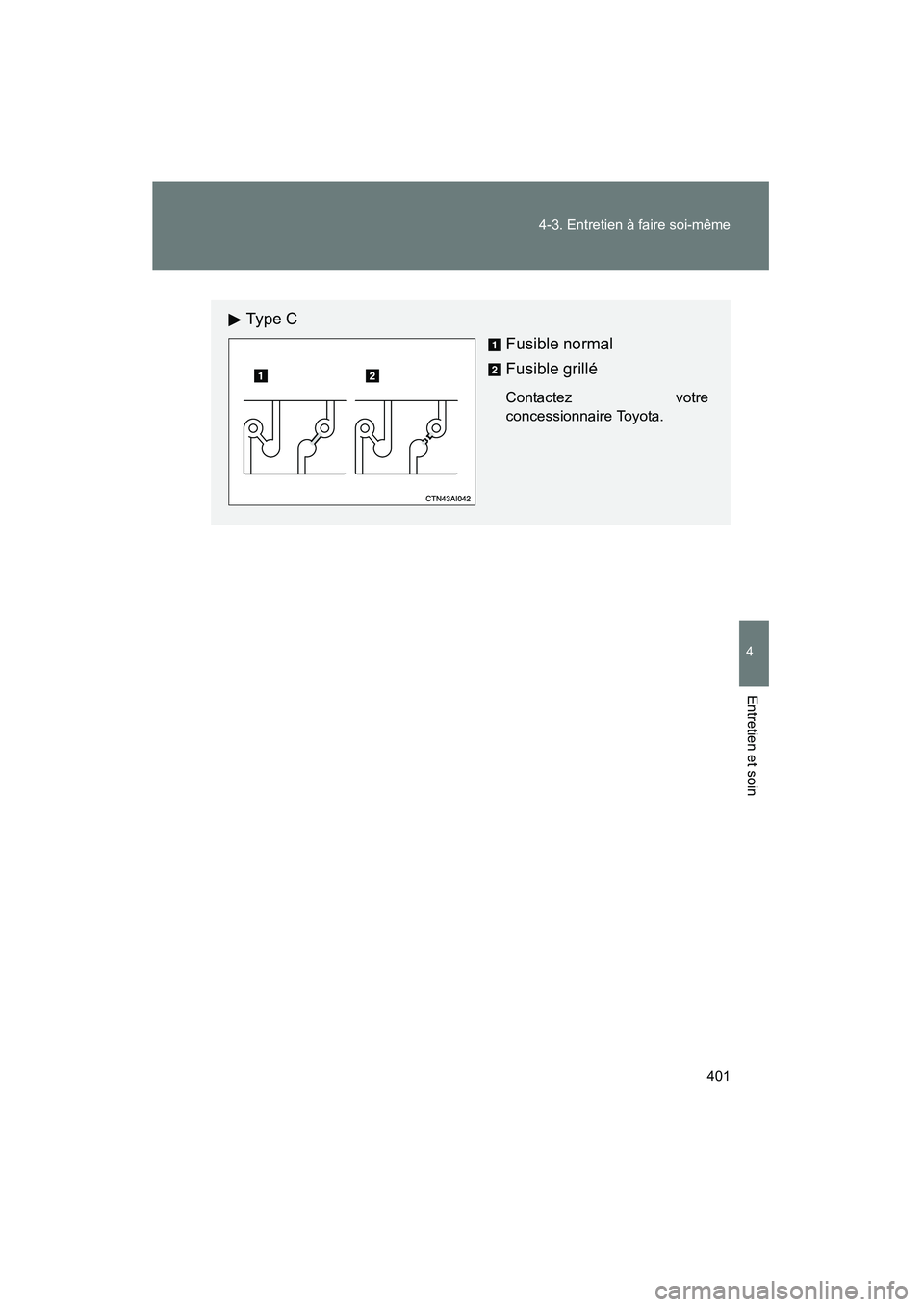

Ty p e C
Fusible normal
Fusible grillé
Contactez votre
concessionnaire Toyota.

402 4-3. Entretien à faire soi-même
CAMRY_D_(L/O_0707)

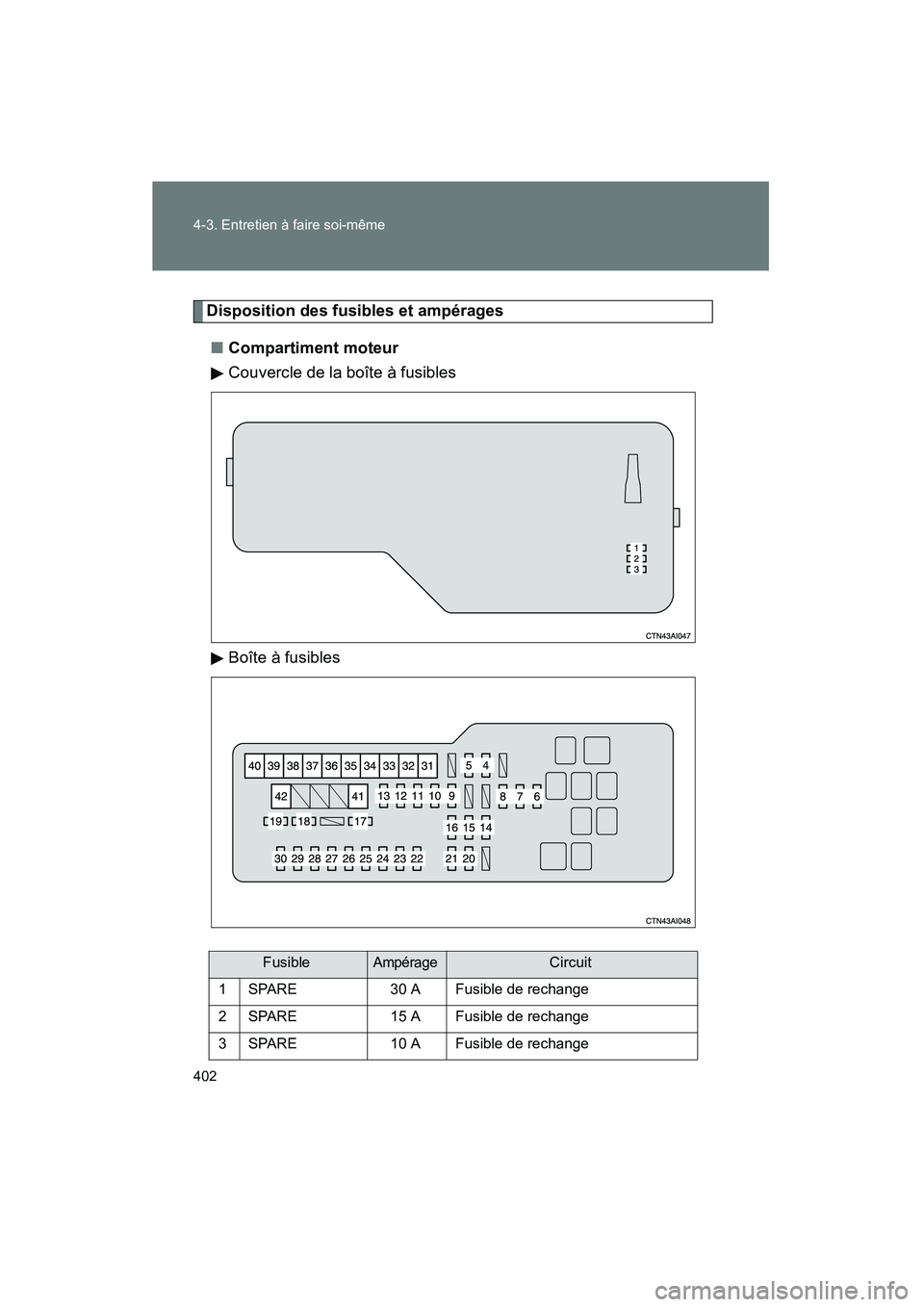

Disposition des fusibles et ampérages
■Compartiment moteur
Couvercle de la boîte à fusibles
Boîte à fusibles
FusibleAmpérageCircuit
1 SPARE 30 A Fusible de rechange
2 SPARE 15 A Fusible de rechange
3 SPARE 10 A Fusible de rechange

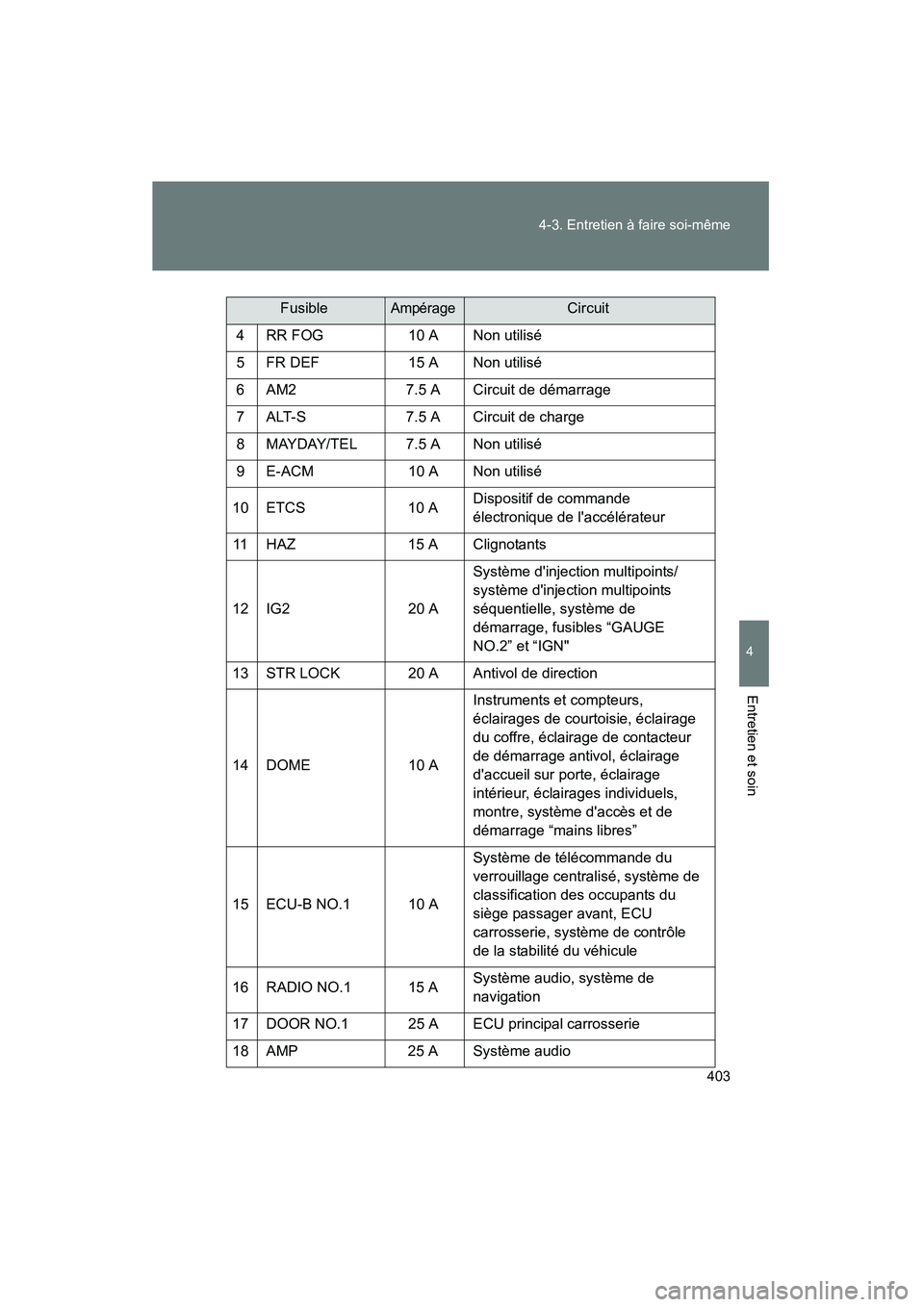

403
4-3. Entretien à faire soi-même
4
Entretien et soin
CAMRY_D_(L/O_0707)
4 RR FOG
10 A Non utilisé
5 FR DEF 15 A Non utilisé
6 AM2 7.5 A Circuit de démarrage
7 ALT-S 7.5 A Circuit de charge
8 MAYDAY/TEL 7.5 A Non utilisé
9 E-ACM 10 A Non utilisé
10 ETCS 10 ADispositif de commande
électronique de l'accélérateur
11 HAZ 15 A Clignotants
12 IG2 20 ASystème d'injection multipoints/
système d'injection multipoints
séquentielle, système de
démarrage, fusibles “GAUGE
NO.2” et “IGN"
13 STR LOCK 20 A Antivol de direction
14 DOME 10 AInstruments et compteurs,
éclairages de courtoisie, éclairage
du coffre, éclairage de contacteur
de démarrage antivol, éclairage
d'accueil sur porte, éclairage
intérieur, éclairages individuels,
montre, système d'accès et de
démarrage “mains libres”
15 ECU-B NO.1 10 A Système de télécommande du
verrouillage centralisé, système de
classification des occupants du
siège passager avant, ECU
carrosserie, système de contrôle
de la stabilité du véhicule
16 RADIO NO.1 15 A Système audio, système de
navigation
17 DOOR NO.1 25 A ECU principal carrosserie
18 AMP 25 A Système audio
FusibleAmpérageCircuit

404 4-3. Entretien à faire soi-même
CAMRY_D_(L/O_0707)

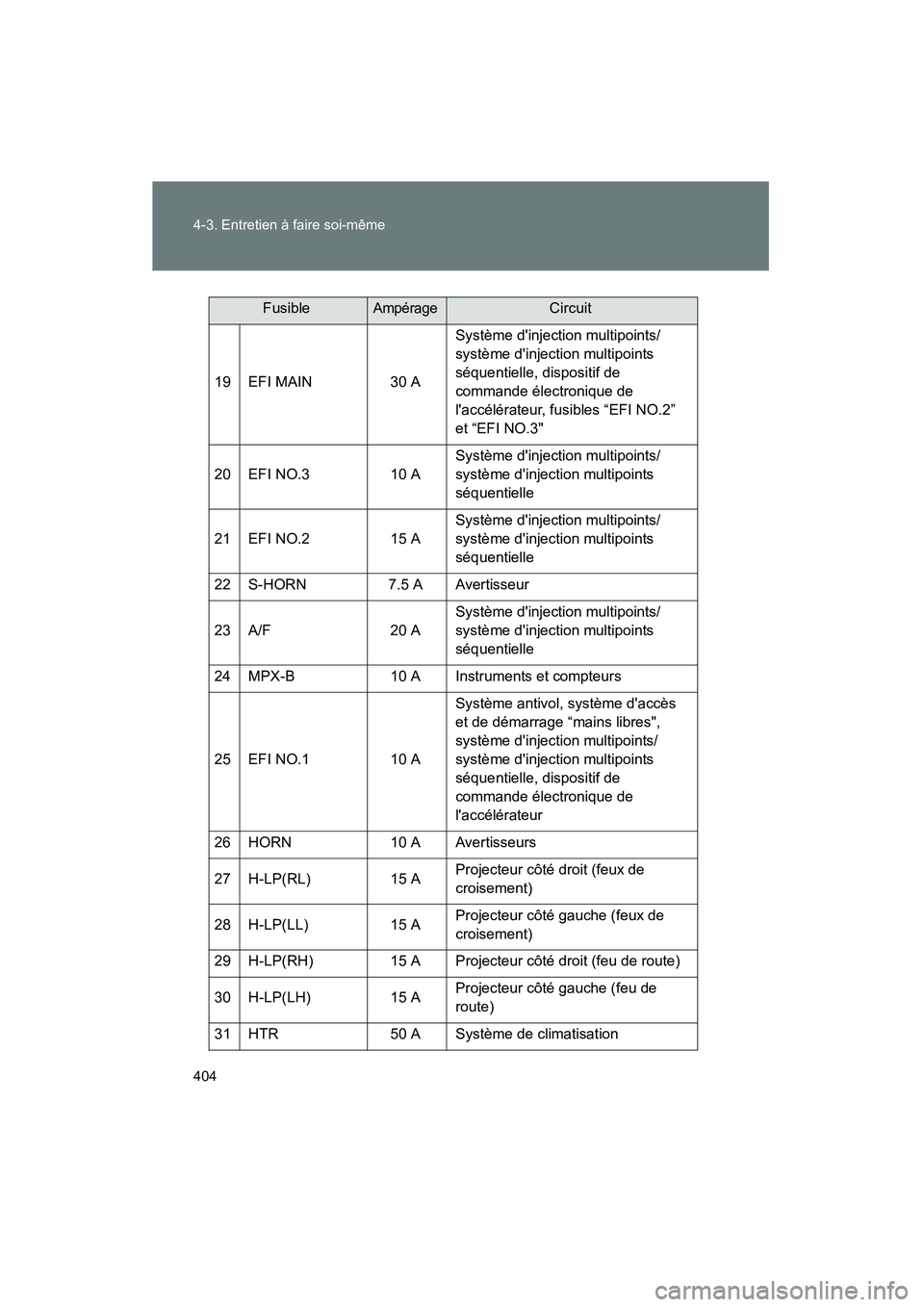

19 EFI MAIN 30 ASystème d'injection multipoints/
système d'injection multipoints
séquentielle, dispositif de
commande électronique de
l'accélérateur, fusibles “EFI NO.2”
et “EFI NO.3"
20 EFI NO.3 10 ASystème d'injection multipoints/
système d'injection multipoints
séquentielle
21 EFI NO.2 15 ASystème d'injection multipoints/
système d'injection multipoints
séquentielle
22 S-HORN 7.5 A Avertisseur
23 A/F 20 ASystème d'injection multipoints/
système d'injection multipoints
séquentielle
24 MPX-B 10 A Instruments et compteurs
25 EFI NO.1 10 ASystème antivol, système d'accès
et de démarrage “mains libres",
système d'injection multipoints/
système d'injection multipoints
séquentielle, dispositif de
commande électronique de
l'accélérateur
26 HORN 10 A Avertisseurs
27 H-LP(RL) 15 AProjecteur côté droit (feux de
croisement)
28 H-LP(LL) 15 AProjecteur côté gauche (feux de
croisement)
29 H-LP(RH) 15 A Projecteur côté droit (feu de route)
30 H-LP(LH) 15 AProjecteur côté gauche (feu de
route)
31 HTR 50 A Système de climatisation
FusibleAmpérageCircuit

405
4-3. Entretien à faire soi-même
4
Entretien et soin
CAMRY_D_(L/O_0707)

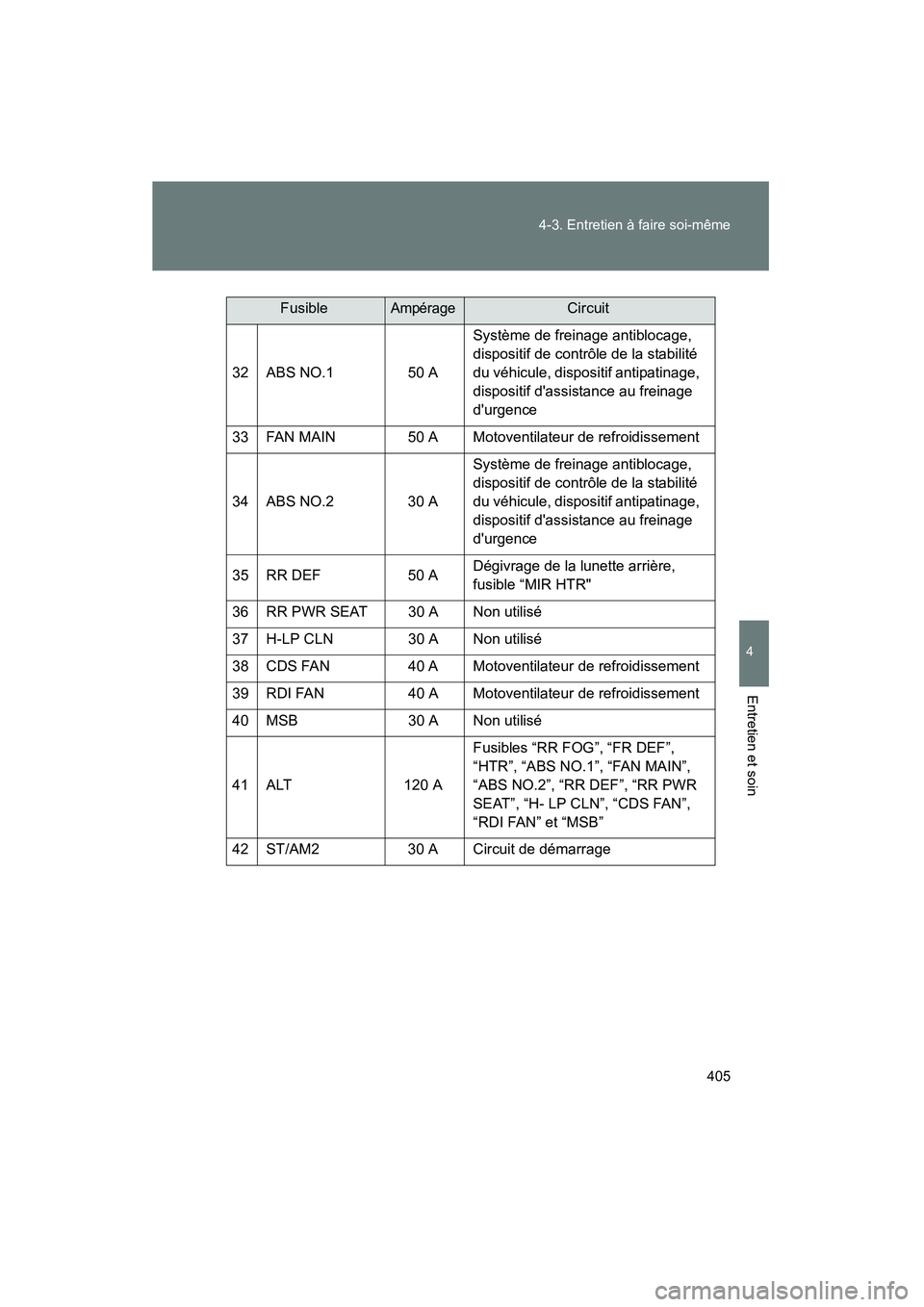

32 ABS NO.1
50 ASystème de freinage antiblocage,
dispositif de contrôle de la stabilité
du véhicule, dispositif antipatinage,
dispositif d'assistance au freinage
d'urgence
33 FAN MAIN 50 A Motoventilateur de refroidissement
34 ABS NO.2 30 ASystème de freinage antiblocage,
dispositif de contrôle de la stabilité
du véhicule, dispositif antipatinage,
dispositif d'assistance au freinage
d'urgence
35 RR DEF 50 ADégivrage de la lunette arrière,
fusible “MIR HTR"
36 RR PWR SEAT 30 A Non utilisé
37 H-LP CLN 30 A Non utilisé
38 CDS FAN 40 A Motoventilateur de refroidissement
39 RDI FAN 40 A Motoventilateur de refroidissement
40 MSB 30 A Non utilisé
41 ALT 120 AFusibles “RR FOG”, “FR DEF”,
“HTR”, “ABS NO.1”, “FAN MAIN”,
“ABS NO.2”, “RR DEF”, “RR PWR
SEAT”, “H- LP CLN”, “CDS FAN”,
“RDI FAN” et “MSB”
42 ST/AM2 30 A Circuit de démarrage
FusibleAmpérageCircuit

406 4-3. Entretien à faire soi-même
CAMRY_D_(L/O_0707)

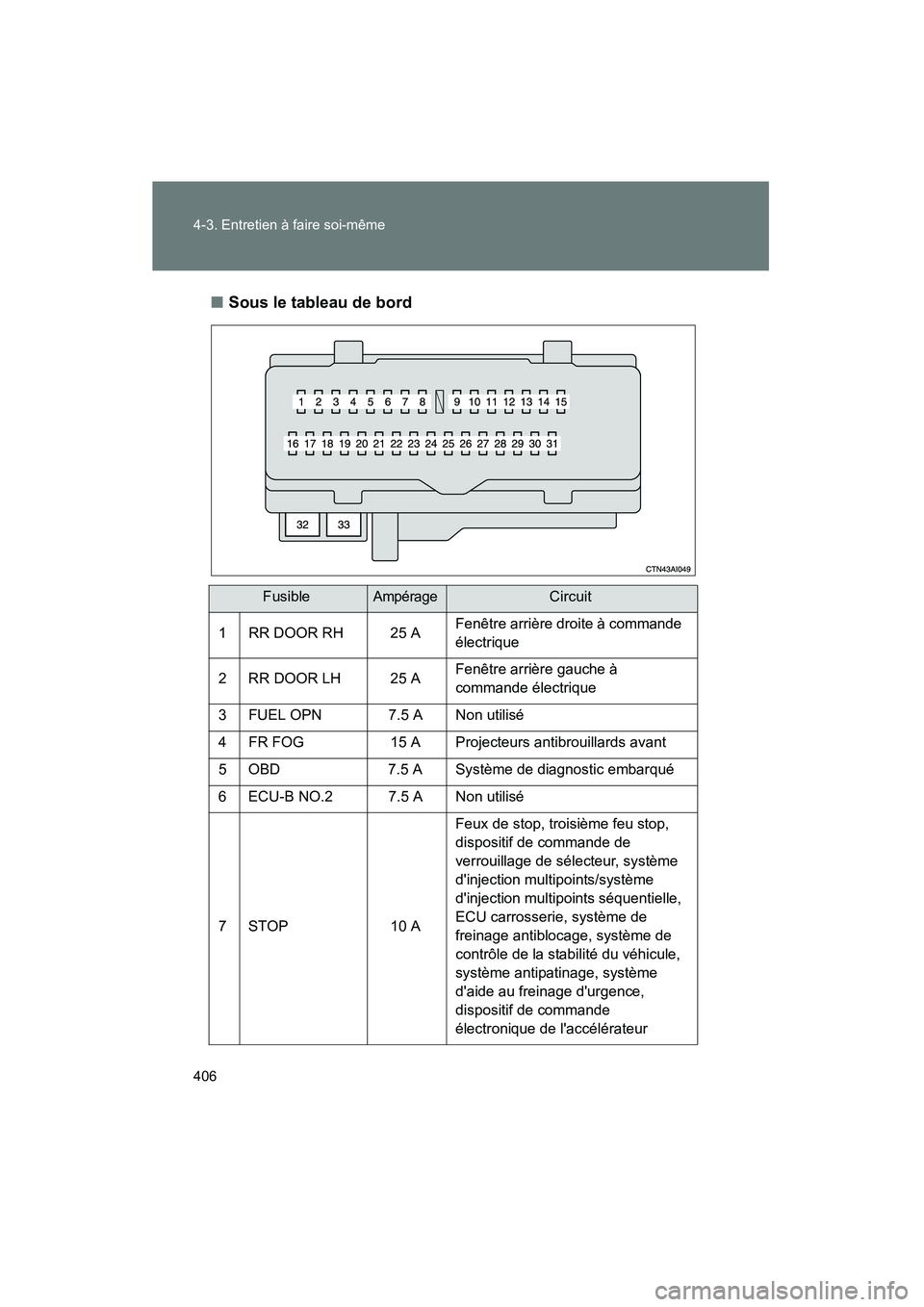

■Sous le tableau de bord
FusibleAmpérageCircuit
1 RR DOOR RH 25 A Fenêtre arrière droite à commande
électrique
2 RR DOOR LH 25 A Fenêtre arrière gauche à
commande électrique
3 FUEL OPN 7.5 A Non utilisé
4 FR FOG 15 A Projecteurs antibrouillards avant
5 OBD 7.5 A Système de diagnostic embarqué
6 ECU-B NO.2 7.5 A Non utilisé
7 STOP 10 AFeux de stop, troisième feu stop,
dispositif de commande de
verrouillage de sélecteur, système
d'injection multipoints/système
d'injection multipoints séquentielle,
ECU carrosserie, système de
freinage antiblocage, système de
contrôle de la stabilité du véhicule,
système antipatinage, système
d'aide au freinage d'urgence,
dispositif de commande
électronique de l'accélérateur

407
4-3. Entretien à faire soi-même
4
Entretien et soin
CAMRY_D_(L/O_0707)

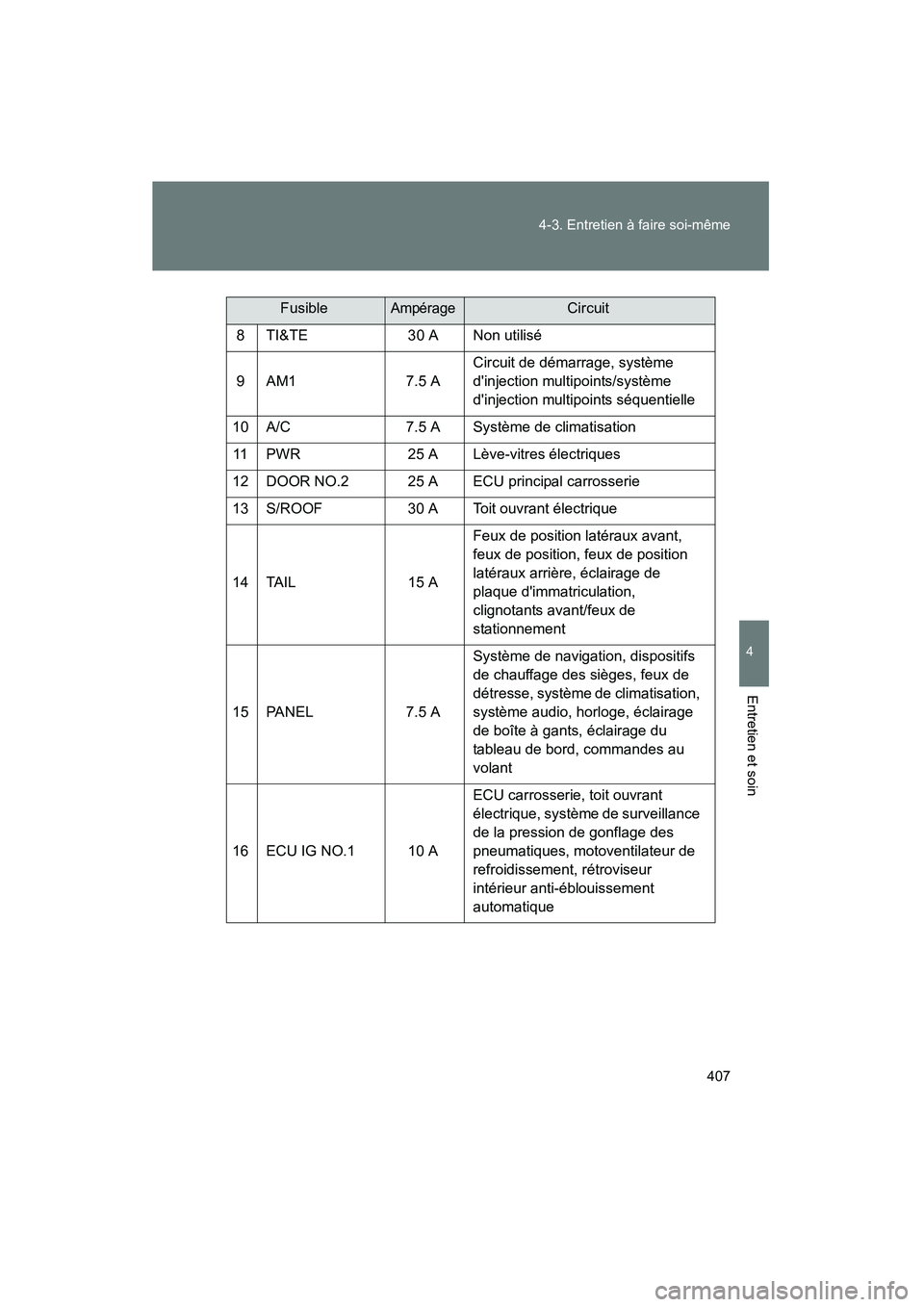

8 TI&TE
30 A Non utilisé
9 AM1 7.5 ACircuit de démarrage, système
d'injection multipoints/système
d'injection multipoints séquentielle
10 A/C 7.5 A Système de climatisation
11 PWR 25 A Lève-vitres électriques
12 DOOR NO.2 25 A ECU principal carrosserie
13 S/ROOF 30 A Toit ouvrant électrique
14 TAIL 15 AFeux de position latéraux avant,
feux de position, feux de position
latéraux arrière, éclairage de
plaque d'immatriculation,
clignotants avant/feux de
stationnement
15 PANEL 7.5 ASystème de navigation, dispositifs
de chauffage des sièges, feux de
détresse, système de climatisation,
système audio, horloge, éclairage
de boîte à gants, éclairage du
tableau de bord, commandes au
volant
16 ECU IG NO.1 10 A ECU carrosserie, toit ouvrant
électrique, système de surveillance
de la pression de gonflage des
pneumatiques, motoventilateur de
refroidissement, rétroviseur
intérieur anti-éblouissement
automatique
FusibleAmpérageCircuit

408 4-3. Entretien à faire soi-même
CAMRY_D_(L/O_0707)

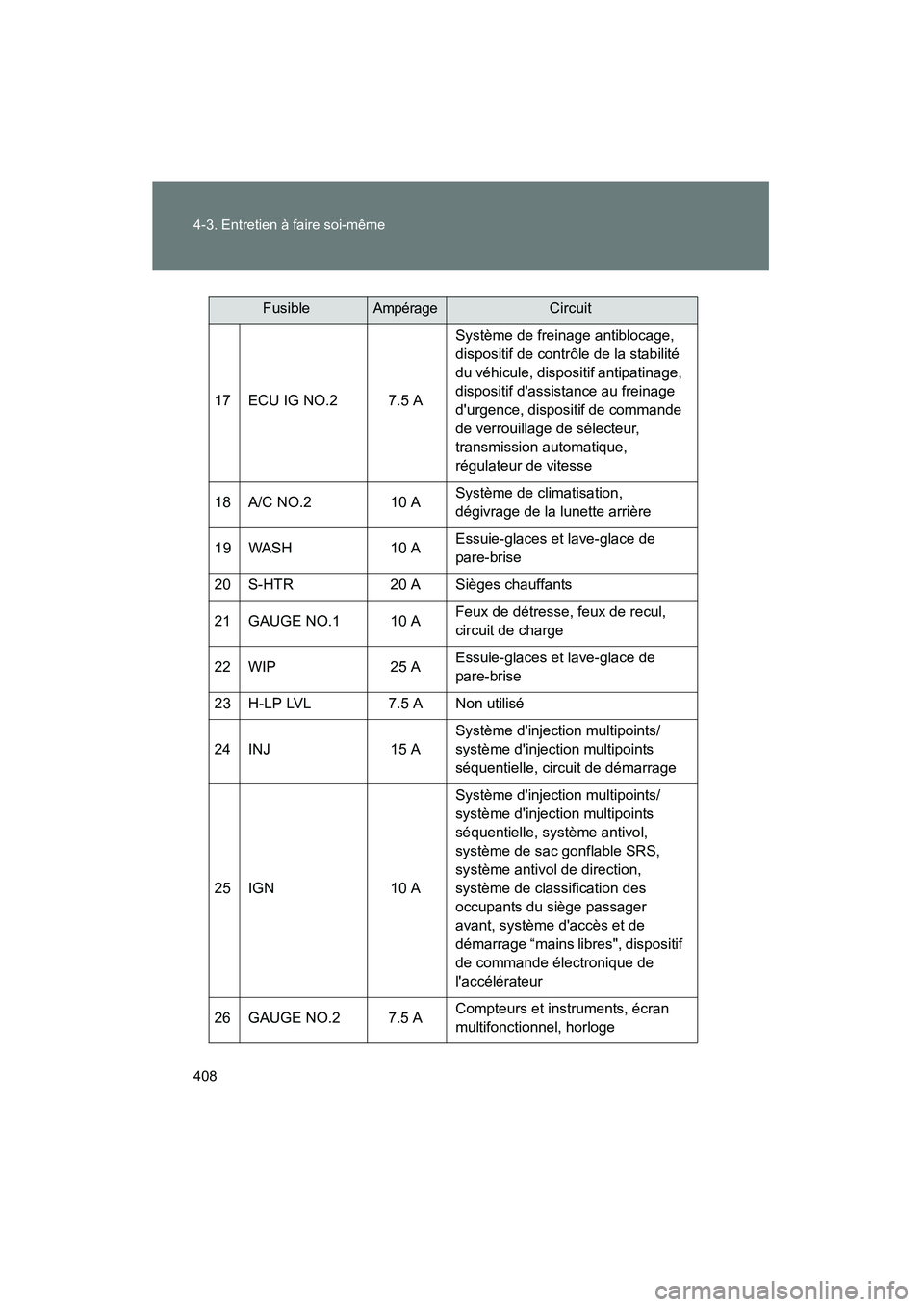

17 ECU IG NO.2 7.5 ASystème de freinage antiblocage,
dispositif de contrôle de la stabilité
du véhicule, dispositif antipatinage,
dispositif d'assistance au freinage
d'urgence, dispositif de commande
de verrouillage de sélecteur,
transmission automatique,
régulateur de vitesse
18 A/C NO.2 10 A Système de climatisation,
dégivrage de la lunette arrière
19 WASH 10 A Essuie-glaces et lave-glace de
pare-brise
20 S-HTR 20 A Sièges chauffants
21 GAUGE NO.1 10 A Feux de détresse, feux de recul,
circuit de charge
22 WIP 25 A Essuie-glaces et lave-glace de
pare-brise
23 H-LP LVL 7.5 A Non utilisé
24 INJ 15 A Système d'injection multipoints/
système d'injection multipoints
séquentielle, circuit de démarrage
25 IGN 10 A Système d'injection multipoints/
système d'injection multipoints
séquentielle, système antivol,
système de sac gonflable SRS,
système antivol de direction,
système de classification des
occupants du siège passager
avant, système d'accès et de
démarrage “mains libres", dispositif
de commande électronique de
l'accélérateur
26 GAUGE NO.2 7.5 A Compteurs et instruments, écran
multifonctionnel, horloge
FusibleAmpérageCircuit
