TOYOTA CAMRY 2015 Manuel du propriétaire (in French)

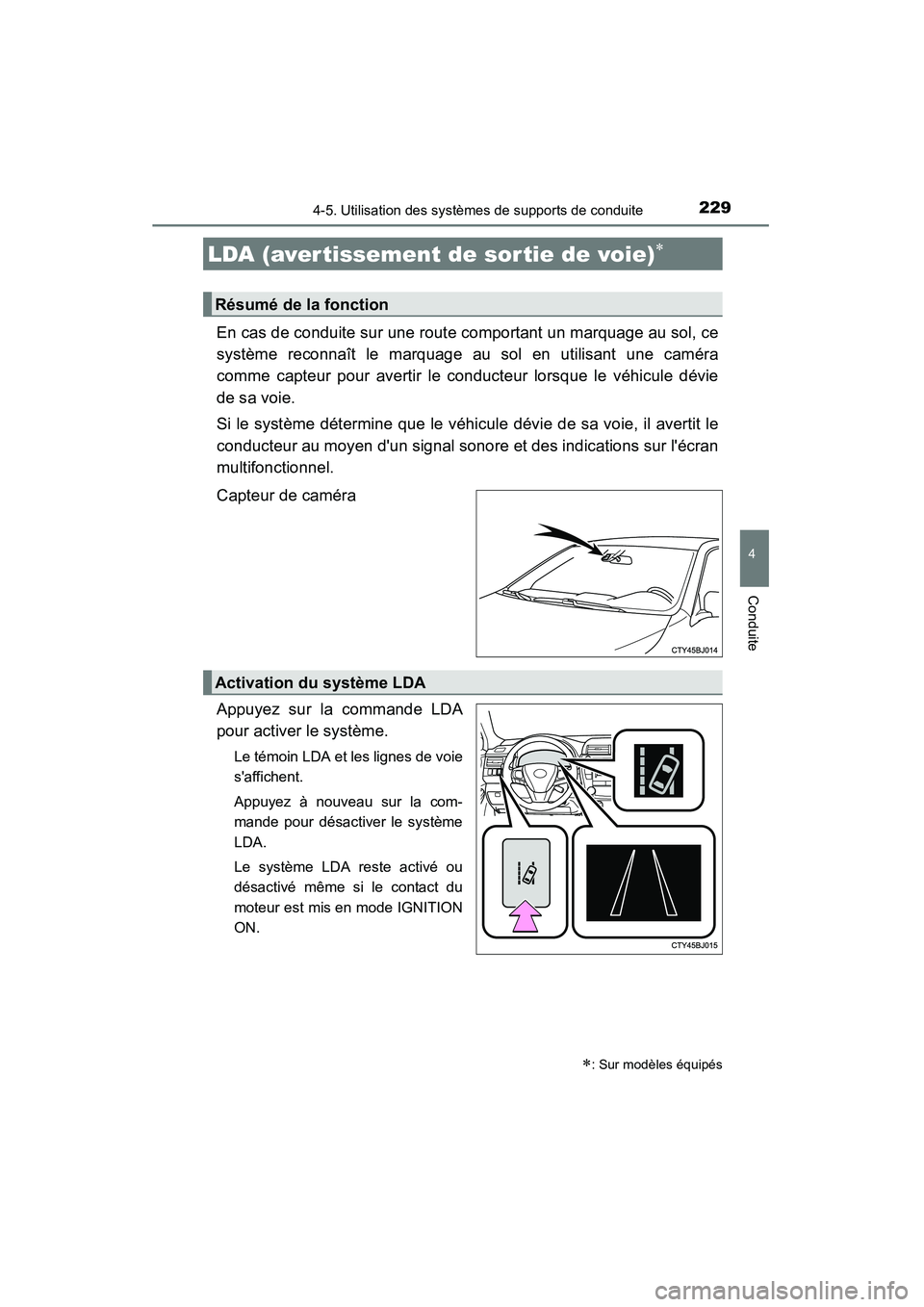

2294-5. Utilisation des systèmes de supports de conduite
4
Conduite
CAMRY_D (OM33A86D)
En cas de conduite sur une route comportant un marquage au sol, ce
système reconnaît le marquage au sol en utilisant une caméra
comme capteur pour avertir le conducteur lorsque le véhicule dévie
de sa voie.
Si le système détermine que le véhicule dévie de sa voie, il avertit le
conducteur au moyen d'un signal sonore et des indications sur l'écran
multifonctionnel.
Capteur de caméra
Appuyez sur la commande LDA
pour activer le système.
Le témoin LDA et les lignes de voie
s'affichent.
Appuyez à nouveau sur la com-
mande pour désactiver le système
LDA.
Le système LDA reste activé ou
désactivé même si le contact du
moteur est mis en mode IGNITION
ON.
LDA (aver tissement de sor tie de voie)∗
∗: Sur modèles équipés
Résumé de la fonction
Activation du système LDA

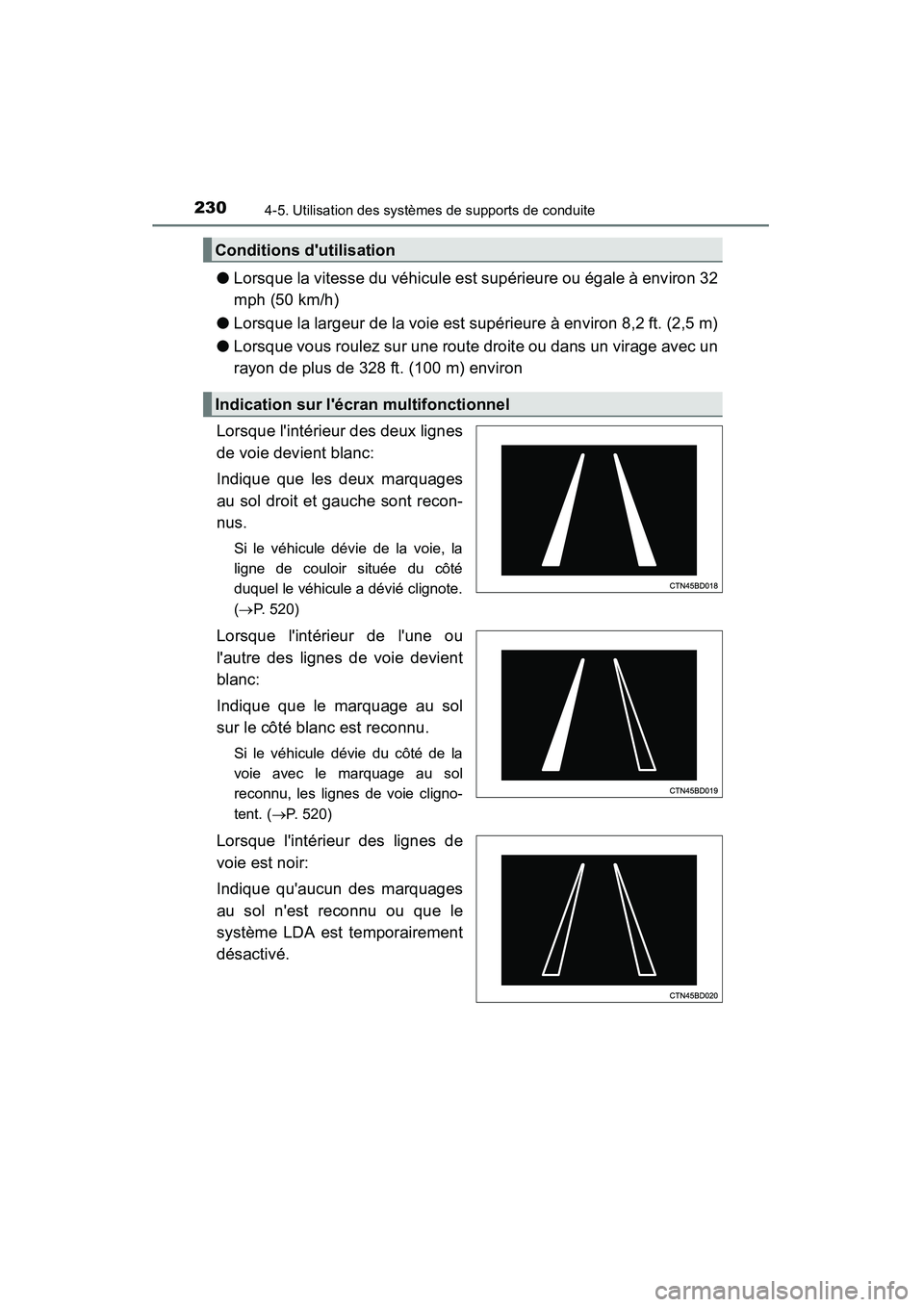

2304-5. Utilisation des systèmes de supports de conduite
CAMRY_D (OM33A86D)
●Lorsque la vitesse du véhicule est supérieure ou égale à environ 32
mph (50 km/h)
● Lorsque la largeur de la voie est supérieure à environ 8,2 ft. (2,5 m)
● Lorsque vous roulez sur une route droite ou dans un virage avec un
rayon de plus de 328 ft. (100 m) environ
Lorsque l'intérieur des deux lignes
de voie devient blanc:
Indique que les deux marquages
au sol droit et gauche sont recon-
nus.
Si le véhicule dévie de la voie, la
ligne de couloir située du côté
duquel le véhicule a dévié clignote.
( → P. 520)
Lorsque l'intérieur de l'une ou
l'autre des lignes de voie devient
blanc:
Indique que le marquage au sol
sur le côté blanc est reconnu.
Si le véhicule dévie du côté de la
voie avec le marquage au sol
reconnu, les lignes de voie cligno-
tent. ( →P. 520)
Lorsque l'intérieur des lignes de
voie est noir:
Indique qu'aucun des marquages
au sol n'est reconnu ou que le
système LDA est temporairement
désactivé.
Conditions d'utilisation
Indication sur l'écran multifonctionnel

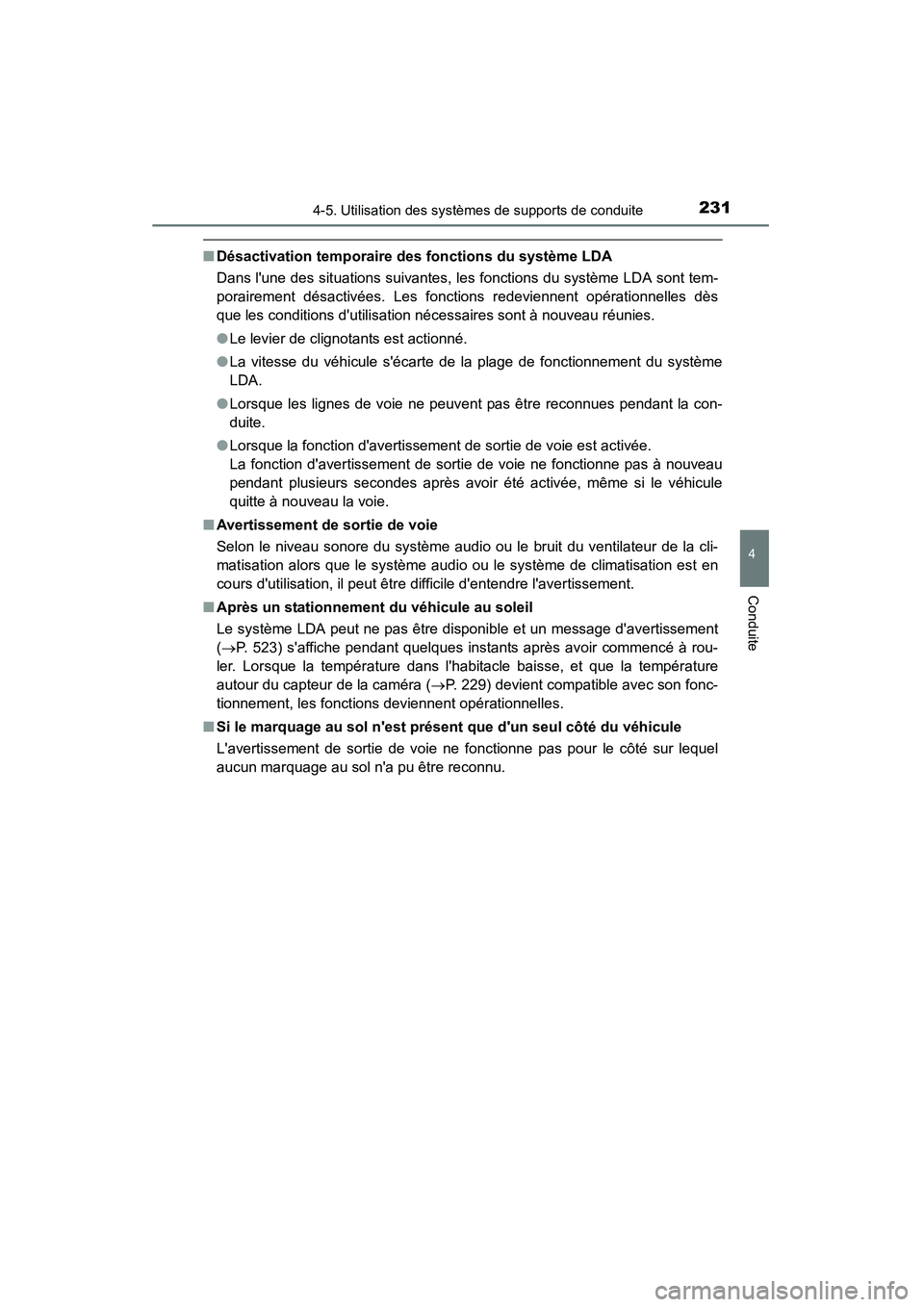

2314-5. Utilisation des systèmes de supports de conduite
4
Conduite
CAMRY_D (OM33A86D)
■Désactivation temporaire des fonctions du système LDA
Dans l'une des situations suivantes, les fonctions du système LDA sont tem-
porairement désactivées. Les fonctions redeviennent opérationnelles dès
que les conditions d'utilisation nécessaires sont à nouveau réunies.
●Le levier de clignotants est actionné.
● La vitesse du véhicule s'écarte de la plage de fonctionnement du système
LDA.
● Lorsque les lignes de voie ne peuvent pas être reconnues pendant la con-
duite.
● Lorsque la fonction d'avertissement de sortie de voie est activée.
La fonction d'avertissement de sortie de voie ne fonctionne pas à nouveau
pendant plusieurs secondes après avoir été activée, même si le véhicule
quitte à nouveau la voie.
■ Avertissement de sortie de voie
Selon le niveau sonore du système audio ou le bruit du ventilateur de la cli-
matisation alors que le système audio ou le système de climatisation est en
cours d'utilisation, il peut être difficile d'entendre l'avertissement.
■ Après un stationnement du véhicule au soleil
Le système LDA peut ne pas être disponible et un message d'avertissement
(→ P. 523) s'affiche pendant quelques instants après avoir commencé à rou-
ler. Lorsque la température dans l'habitacle baisse, et que la température
autour du capteur de la caméra ( →P. 229) devient compatible avec son fonc-
tionnement, les fonctions deviennent opérationnelles.
■ Si le marquage au sol n'est présent que d'un seul côté du véhicule
L'avertissement de sortie de voie ne fonctionne pas pour le côté sur lequel
aucun marquage au sol n'a pu être reconnu.

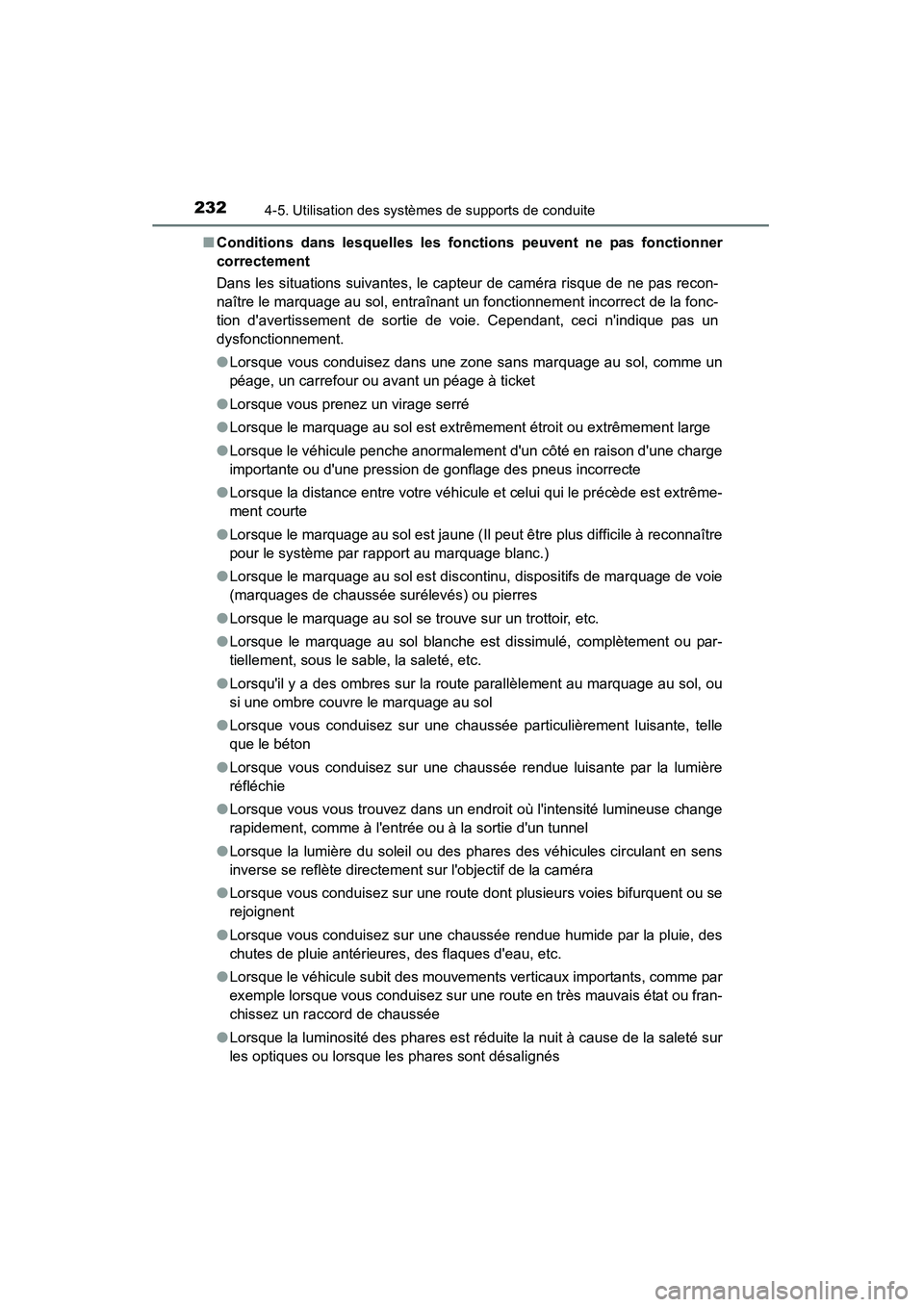

2324-5. Utilisation des systèmes de supports de conduite
CAMRY_D (OM33A86D)■
Conditions dans lesquelles les fonctions peuvent ne pas fonctionner
correctement
Dans les situations suivantes, le capteur de caméra risque de ne pas recon-
naître le marquage au sol, entraînant un fonctionnement incorrect de la fonc-
tion d'avertissement de sortie de voie. Cependant, ceci n'indique pas un
dysfonctionnement.
●Lorsque vous conduisez dans une zone sans marquage au sol, comme un
péage, un carrefour ou avant un péage à ticket
● Lorsque vous prenez un virage serré
● Lorsque le marquage au sol est extrêmement étroit ou extrêmement large
● Lorsque le véhicule penche anormalement d'un côté en raison d'une charge
importante ou d'une pression de gonflage des pneus incorrecte
● Lorsque la distance entre votre véhicule et celui qui le précède est extrême-
ment courte
● Lorsque le marquage au sol est jaune (Il peut être plus difficile à reconnaître
pour le système par rapport au marquage blanc.)
● Lorsque le marquage au sol est discontinu, dispositifs de marquage de voie
(marquages de chaussée surélevés) ou pierres
● Lorsque le marquage au sol se trouve sur un trottoir, etc.
● Lorsque le marquage au sol blanche est dissimulé, complètement ou par-
tiellement, sous le sable, la saleté, etc.
● Lorsqu'il y a des ombres sur la route parallèlement au marquage au sol, ou
si une ombre couvre le marquage au sol
● Lorsque vous conduisez sur une chaussée particulièrement luisante, telle
que le béton
● Lorsque vous conduisez sur une chaussée rendue luisante par la lumière
réfléchie
● Lorsque vous vous trouvez dans un endroit où l'intensité lumineuse change
rapidement, comme à l'entrée ou à la sortie d'un tunnel
● Lorsque la lumière du soleil ou des phares des véhicules circulant en sens
inverse se reflète directement sur l'objectif de la caméra
● Lorsque vous conduisez sur une route dont plusieurs voies bifurquent ou se
rejoignent
● Lorsque vous conduisez sur une chaussée rendue humide par la pluie, des
chutes de pluie antérieures, des flaques d'eau, etc.
● Lorsque le véhicule subit des mouvements verticaux importants, comme par
exemple lorsque vous conduisez sur une route en très mauvais état ou fran-
chissez un raccord de chaussée
● Lorsque la luminosité des phares est réduite la nuit à cause de la saleté sur
les optiques ou lorsque les phares sont désalignés

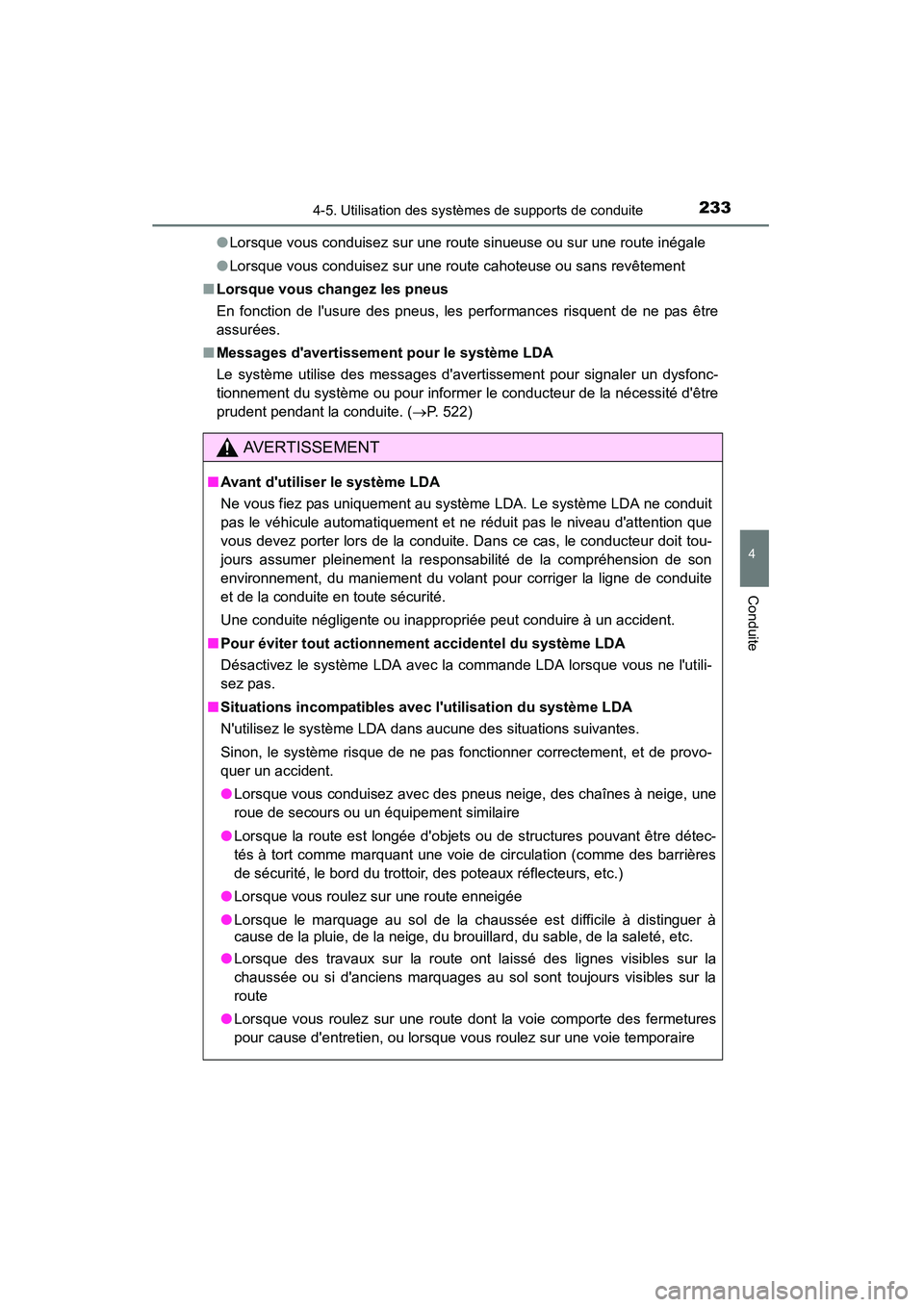

2334-5. Utilisation des systèmes de supports de conduite
4
Conduite
CAMRY_D (OM33A86D)●
Lorsque vous conduisez sur une route sinueuse ou sur une route inégale
● Lorsque vous conduisez sur une route cahoteuse ou sans revêtement
■ Lorsque vous changez les pneus
En fonction de l'usure des pneus, les performances risquent de ne pas être
assurées.
■ Messages d'avertissement pour le système LDA
Le système utilise des messages d'avertissement pour signaler un dysfonc-
tionnement du système ou pour informer le conducteur de la nécessité d'être
prudent pendant la conduite. ( →P. 522)
AVERTISSEMENT
■Avant d'utiliser le système LDA
Ne vous fiez pas uniquement au système LDA. Le système LDA ne conduit
pas le véhicule automatiquement et ne réduit pas le niveau d'attention que
vous devez porter lors de la conduite. Dans ce cas, le conducteur doit tou-
jours assumer pleinement la responsabilité de la compréhension de son
environnement, du maniement du volant pour corriger la ligne de conduite
et de la conduite en toute sécurité.
Une conduite négligente ou inappropriée peut conduire à un accident.
■ Pour éviter tout actionnement accidentel du système LDA
Désactivez le système LDA avec la commande LDA lorsque vous ne l'utili-
sez pas.
■ Situations incompatibles avec l'utilisation du système LDA
N'utilisez le système LDA dans aucune des situations suivantes.
Sinon, le système risque de ne pas fonctionner correctement, et de provo-
quer un accident.
●Lorsque vous conduisez avec des pneus neige, des chaînes à neige, une
roue de secours ou un équipement similaire
● Lorsque la route est longée d'objets ou de structures pouvant être détec-
tés à tort comme marquant une voie de circulation (comme des barrières
de sécurité, le bord du trottoir, des poteaux réflecteurs, etc.)
● Lorsque vous roulez sur une route enneigée
● Lorsque le marquage au sol de la chaussée est difficile à distinguer à
cause de la pluie, de la neige, du brouillard, du sable, de la saleté, etc.
● Lorsque des travaux sur la route ont laissé des lignes visibles sur la
chaussée ou si d'anciens marquages au sol sont toujours visibles sur la
route
● Lorsque vous roulez sur une route dont la voie comporte des fermetures
pour cause d'entretien, ou lorsque vous roulez sur une voie temporaire

2344-5. Utilisation des systèmes de supports de conduite
CAMRY_D (OM33A86D)
NOTE
■Pour éviter d'endommager ou d'utiliser incorrectement le système LDA
●Ne modifiez pas les phares et ne collez pas d'autocollants sur la surface
des optiques.
● Ne modifiez pas la suspension. Si une pièce de la suspension a besoin
d’être remplacée, contactez votre concessionnaire Toyota.
● N'installez ou ne placez rien sur le capot ou la grille. De même, n'installez
pas de protège-calandre (pare-buffle, pare-kangourou, etc.).
● Si votre pare-brise a besoin de réparations, contactez votre concession-
naire Toyota.
■ Capteur de caméra
Respectez les précautions suivantes pour garantir le bon fonctionnement
du système LDA.
●Le pare-brise doit rester propre en toutes circonstances.
Les performances risquent d'être affectées si le pare-brise est sale ou si
des gouttes de pluie, de la condensation ou du givre adhèrent au pare-
brise.
● Ne versez aucun liquide sur le capteur de la caméra
● Ne collez pas de film teinté sur le pare-brise.
● N'installez pas d'antenne devant l'objectif de la caméra.
● Si le pare-brise est embué, utilisez le désembuage de pare-brise pour reti-
rer la buée du pare-brise.
Par temps froid, l'utilisation du chauffage avec la soufflerie orientée vers
les pieds peut entraîner la formation de buée sur la partie supérieure du
pare-brise. Ce phénomène affecte la qualité des images.
● Ne rayez pas l'objectif de la caméra, et évitez qu'il ne se salisse.
Lors du nettoyage de la face intérieur du pare-brise, veillez à ne pas appli-
quer de produit de nettoyage pour vitres, etc. sur l'objectif. De plus, ne tou-
chez pas l'objectif.
Pour toute réparation de l'objectif, c ontactez votre concessionnaire Toyota.
●Ne placez aucun autocollant ni aucun
autre objet sur le pare-brise à proximité
du capteur de caméra.

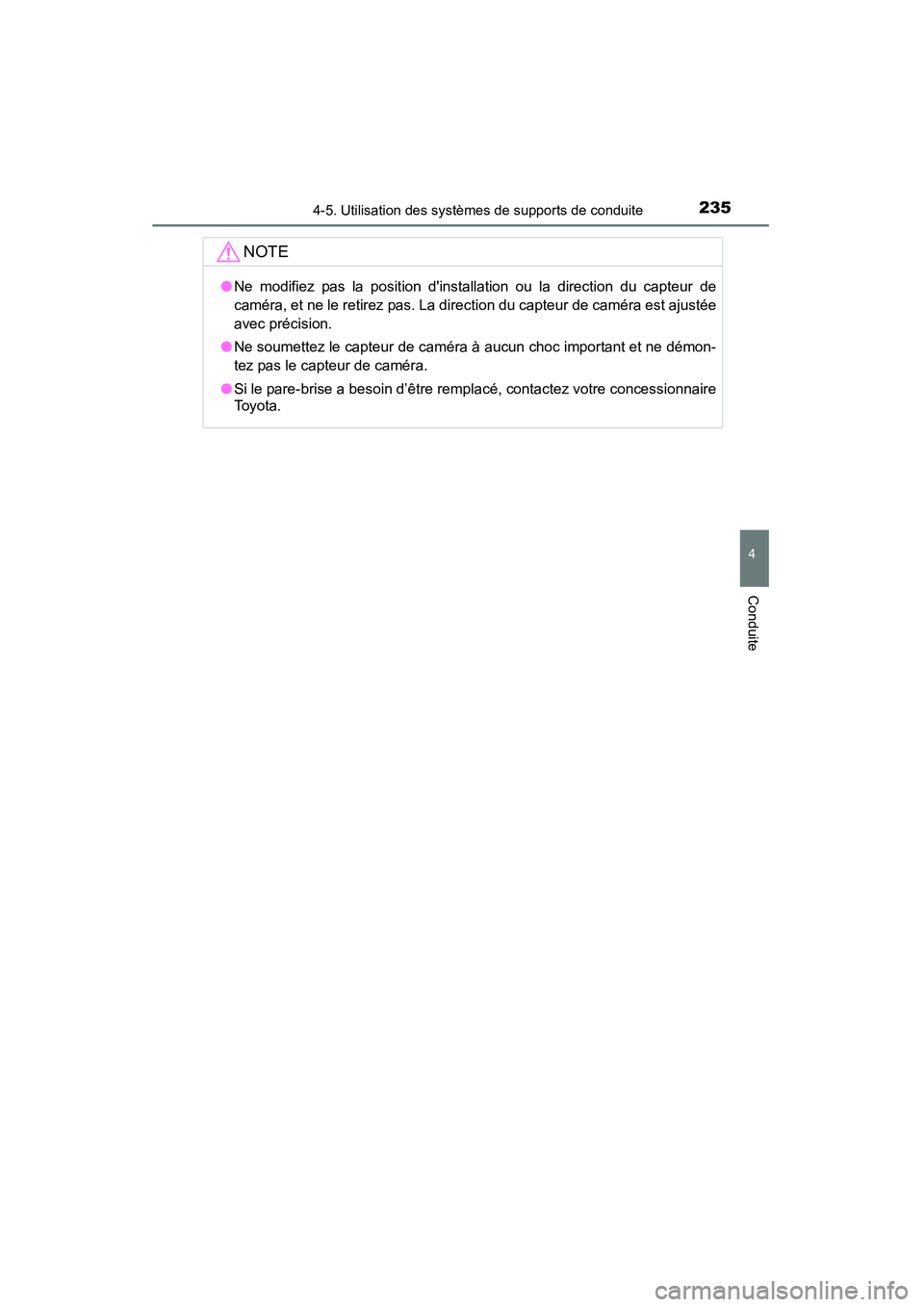

2354-5. Utilisation des systèmes de supports de conduite
4
Conduite
CAMRY_D (OM33A86D)
NOTE
●Ne modifiez pas la position d'installation ou la direction du capteur de
caméra, et ne le retirez pas. La direction du capteur de caméra est ajustée
avec précision.
● Ne soumettez le capteur de caméra à aucun choc important et ne démon-
tez pas le capteur de caméra.
● Si le pare-brise a besoin d’être remplacé, contactez votre concessionnaire
To y o t a .

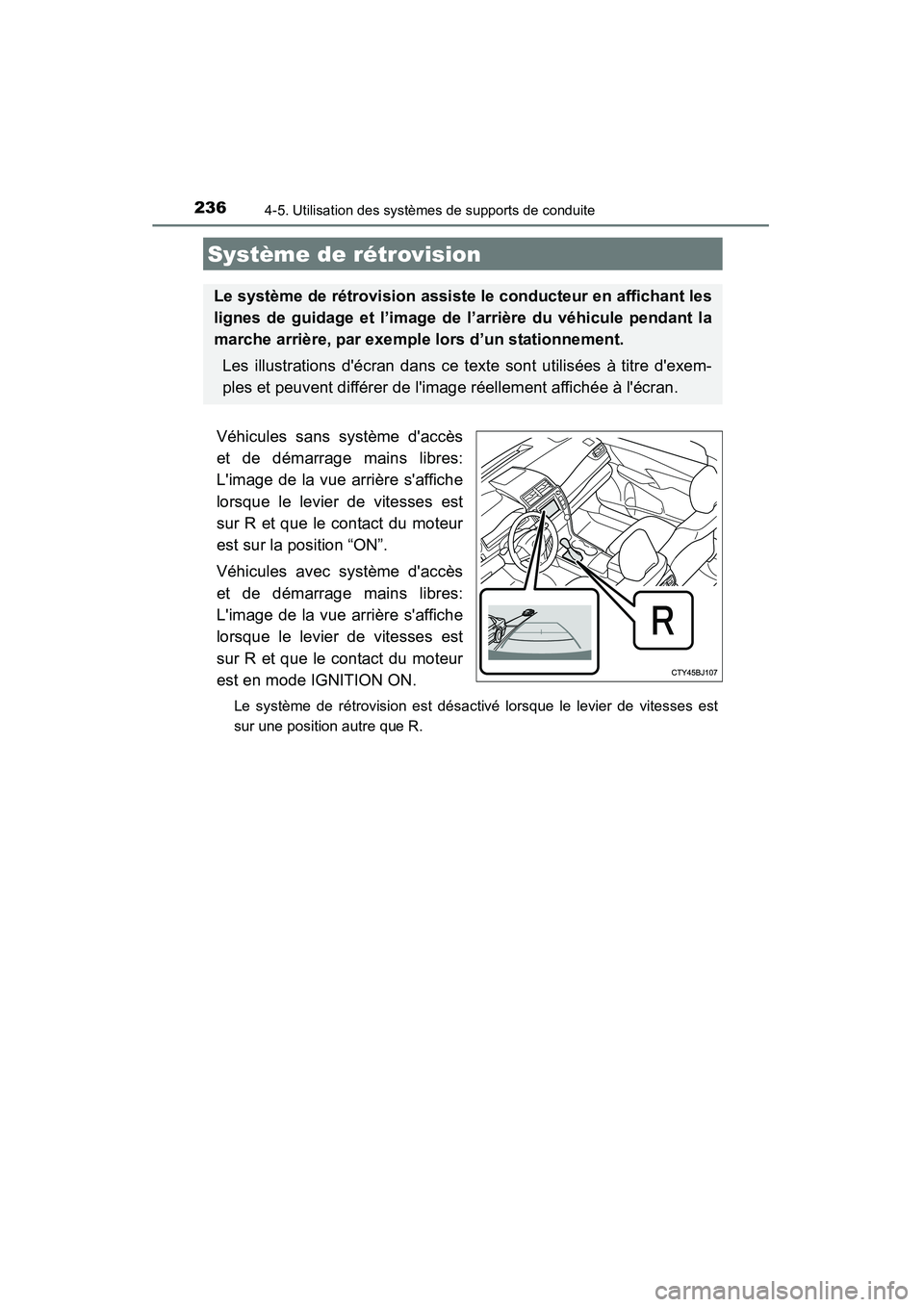

2364-5. Utilisation des systèmes de supports de conduite
CAMRY_D (OM33A86D)
Véhicules sans système d'accès
et de démarrage mains libres:
L'image de la vue arrière s'affiche
lorsque le levier de vitesses est
sur R et que le contact du moteur
est sur la position “ON”.
Véhicules avec système d'accès
et de démarrage mains libres:
L'image de la vue arrière s'affiche
lorsque le levier de vitesses est
sur R et que le contact du moteur
est en mode IGNITION ON.
Le système de rétrovision est désactivé lorsque le levier de vitesses est
sur une position autre que R.
Système de rétrovision
Le système de rétrovision assiste le conducteur en affichant les
lignes de guidage et l’image de l’arrière du véhicule pendant la
marche arrière, par exemple lors d’un stationnement.Les illustrations d'écran dans ce texte sont utilisées à titre d'exem-
ples et peuvent différer de l'image réellement affichée à l'écran.

2374-5. Utilisation des systèmes de supports de conduite
4
Conduite
CAMRY_D (OM33A86D)■

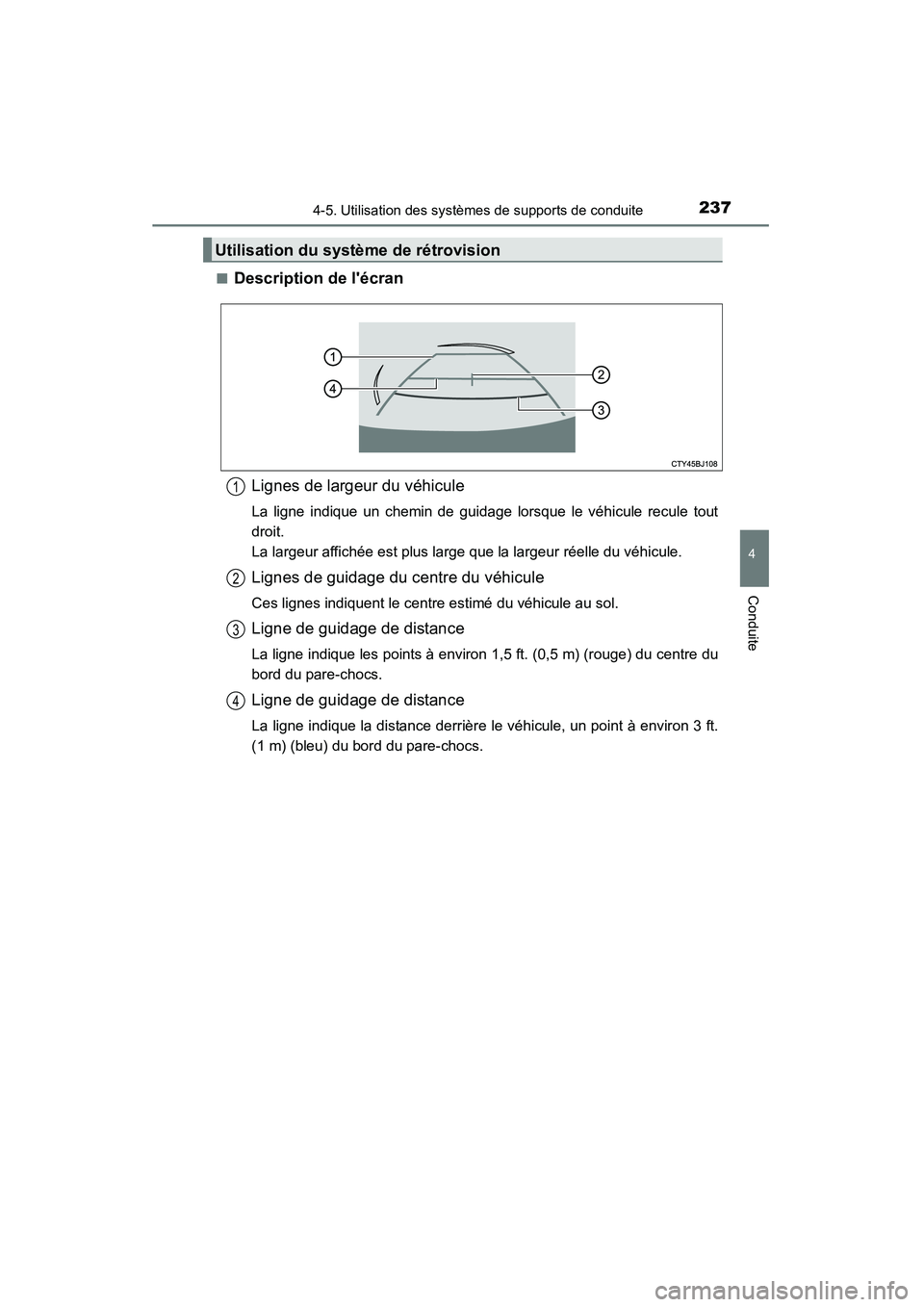

Description de l'écran
Lignes de largeur du véhicule
La ligne indique un chemin de guidage lorsque le véhicule recule tout
droit.
La largeur affichée est plus large que la largeur réelle du véhicule.
Lignes de guidage du centre du véhicule
Ces lignes indiquent le centre estimé du véhicule au sol.
Ligne de guidage de distance
La ligne indique les points à environ 1,5 ft. (0,5 m) (rouge) du centre du
bord du pare-chocs.
Ligne de guidage de distance
La ligne indique la distance derrière le véhicule, un point à environ 3 ft.
(1 m) (bleu) du bord du pare-chocs.
Utilisation du système de rétrovision
1
2
3
4

2384-5. Utilisation des systèmes de supports de conduite
CAMRY_D (OM33A86D)■

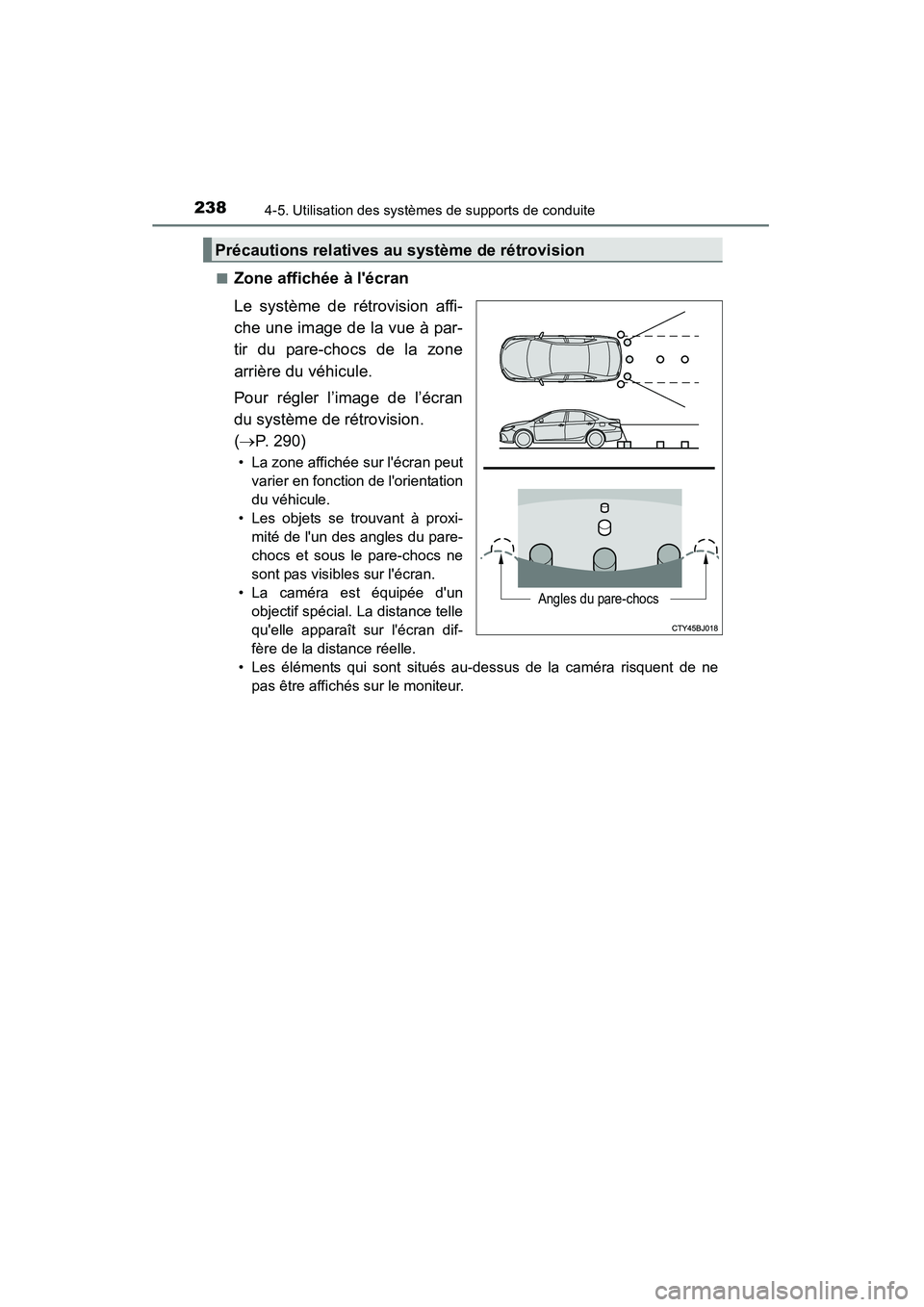

Zone affichée à l'écran
Le système de rétrovision affi-
che une image de la vue à par-
tir du pare-chocs de la zone
arrière du véhicule.
Pour régler l’image de l’écran
du système de rétrovision.
(→
P. 290)
• La zone affichée sur l'écran peut
varier en fonction de l'orientation
du véhicule.
• Les objets se trouvant à proxi- mité de l'un des angles du pare-
chocs et sous le pare-chocs ne
sont pas visibles sur l'écran.
• La caméra est équipée d'un objectif spécial. La distance telle
qu'elle apparaît sur l'écran dif-
fère de la distance réelle.
• Les éléments qui sont situés au-dessus de la caméra risquent de ne pas être affichés sur le moniteur.
Précautions relatives au système de rétrovision
Angles du pare-chocs
