TOYOTA CAMRY 2018 Manuel du propriétaire (in French)

892. Combiné d'instruments
2
Bloc d’instrumentation
CAMRY_D (OM33B95D)

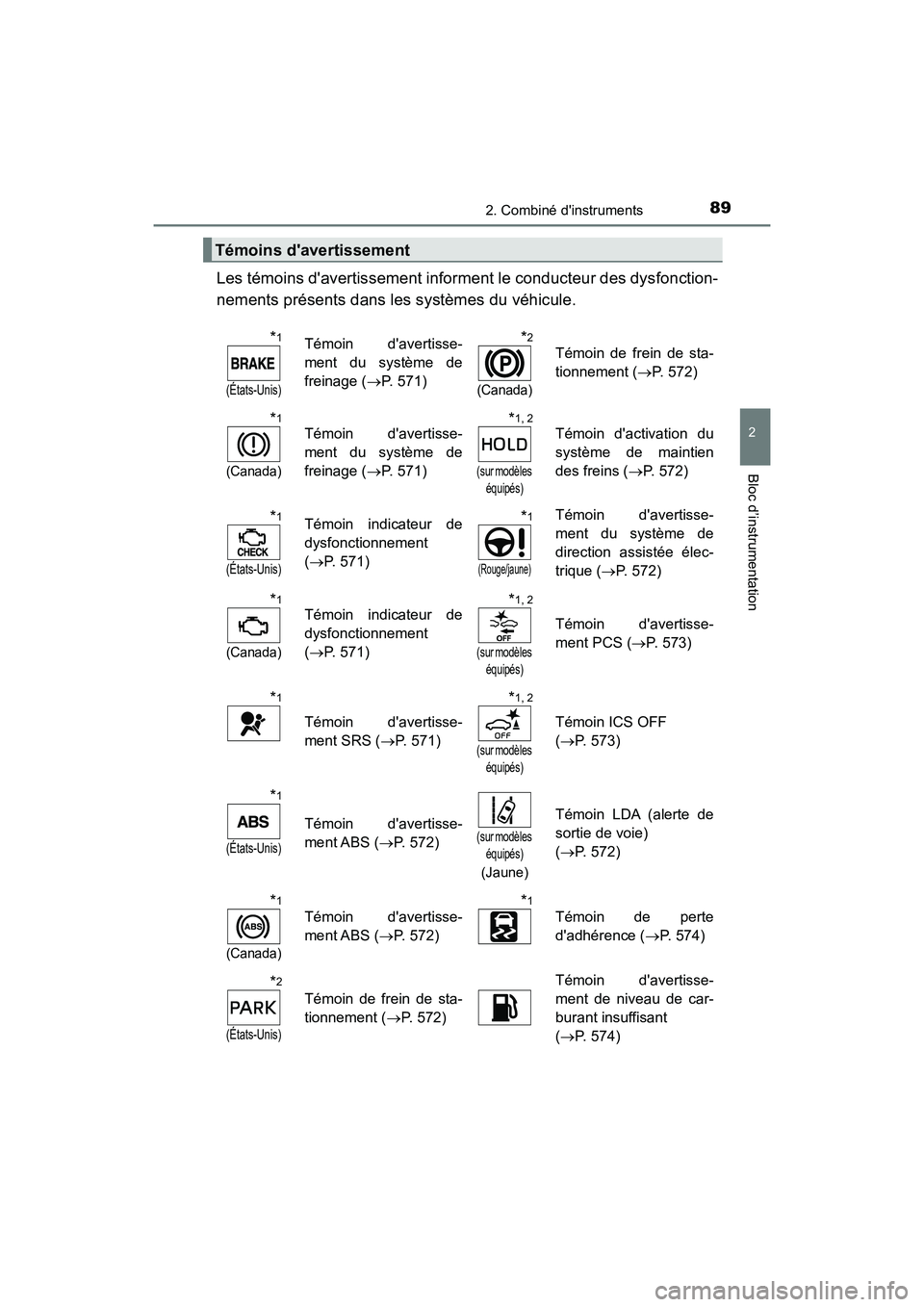

Les témoins d'avertissement informent le conducteur des dysfonction-
nements présents dans les systèmes du véhicule.
Témoins d'avertissement
*1
(États-Unis)
Témoin d'avertisse-
ment du système de
freinage ( P. 571)
*2
(Canada)
Témoin de frein de sta-
tionnement ( P. 572)
*1
(Canada)
Témoin d'avertisse-
ment du système de
freinage ( P. 571)
*1, 2
(sur modèles
équipés)
Témoin d'activation du
système de maintien
des freins ( P. 572)
*1
(États-Unis)
Témoin indicateur de
dysfonctionnement
( P. 571)
*1
(Rouge/jaune)
Témoin d'avertisse-
ment du système de
direction assistée élec-
trique ( P. 572)
*1
(Canada)
Témoin indicateur de
dysfonctionnement
( P. 571)
*1, 2
(sur modèles
équipés)
Témoin d'avertisse-
ment PCS ( P. 573)
*1
Témoin d'avertisse-
ment SRS ( P. 571)
*1, 2
(sur modèles
équipés)
Témoin ICS OFF
( P. 573)
*1
(États-Unis)
Témoin d'avertisse-
ment ABS ( P. 572)(sur modèles
équipés)
(Jaune)
Témoin LDA (alerte de
sortie de voie)
( P. 572)
*1
(Canada)
Témoin d'avertisse-
ment ABS ( P. 572)
*1
Témoin de perte
d'adhérence ( P. 574)
*2
(États-Unis)
Témoin de frein de sta-
tionnement ( P. 572)
Témoin d'avertisse-
ment de niveau de car-
burant insuffisant
( P. 574)

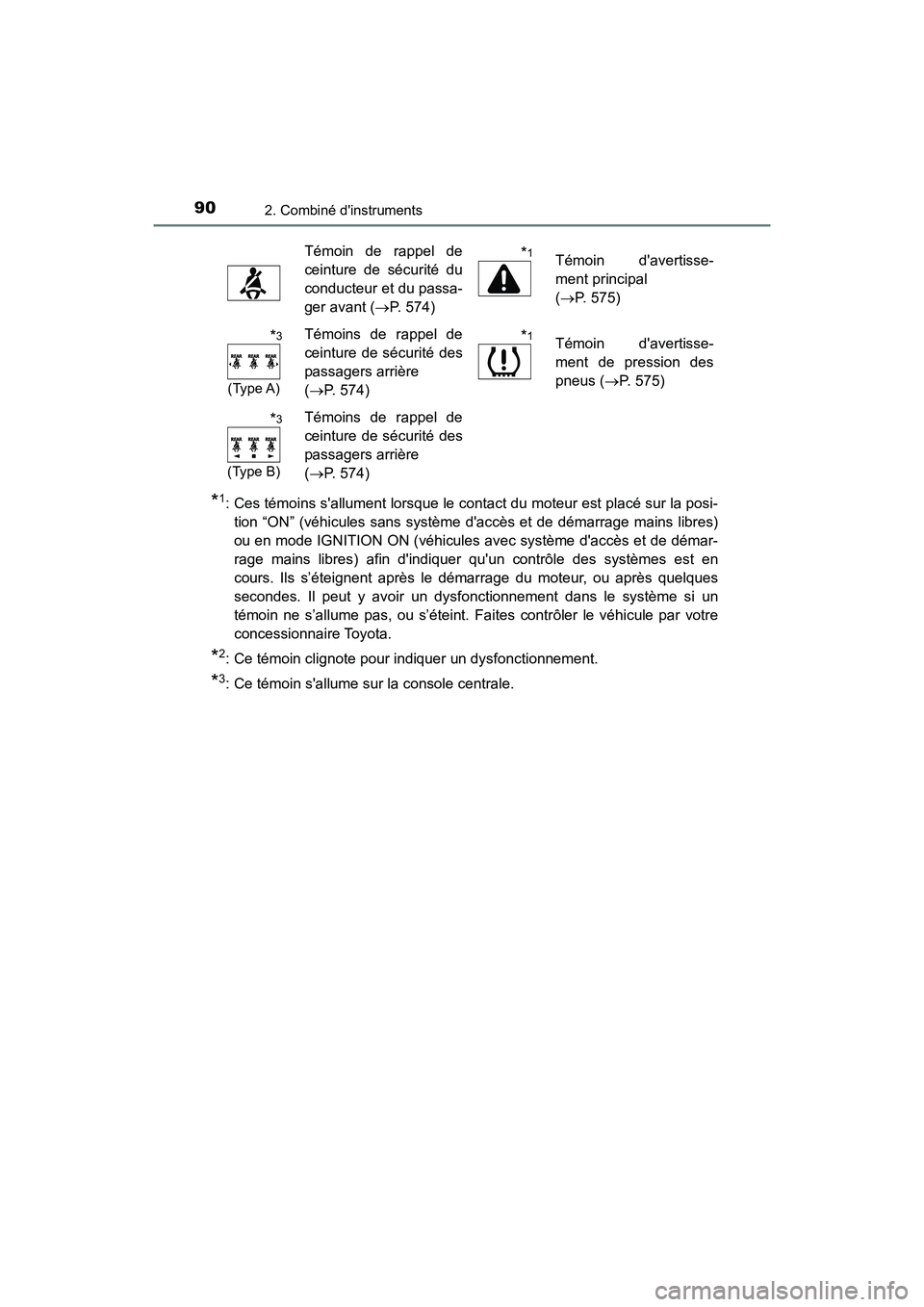

902. Combiné d'instruments
CAMRY_D (OM33B95D)
*1: Ces témoins s'allument lorsque le contact du moteur est placé sur la posi-
tion “ON” (véhicules sans système d'accès et de démarrage mains libres)
ou en mode IGNITION ON (véhicules avec système d'accès et de démar-
rage mains libres) afin d'indiquer qu'un contrôle des systèmes est en
cours. Ils s’éteignent après le démarrage du moteur, ou après quelques
secondes. Il peut y avoir un dysfonctionnement dans le système si un
témoin ne s’allume pas, ou s’éteint. Faites contrôler le véhicule par votre
concessionnaire Toyota.
*2: Ce témoin clignote pour indiquer un dysfonctionnement.
*3: Ce témoin s'allume sur la console centrale.
Témoin de rappel de
ceinture de sécurité du
conducteur et du passa-
ger avant ( P. 574)
*1Témoin d'avertisse-
ment principal
( P. 575)
*3
(Type A)
Témoins de rappel de
ceinture de sécurité des
passagers arrière
( P. 574)
*1Témoin d'avertisse-
ment de pression des
pneus ( P. 575)
*3
(Type B)
Témoins de rappel de
ceinture de sécurité des
passagers arrière
( P. 574)

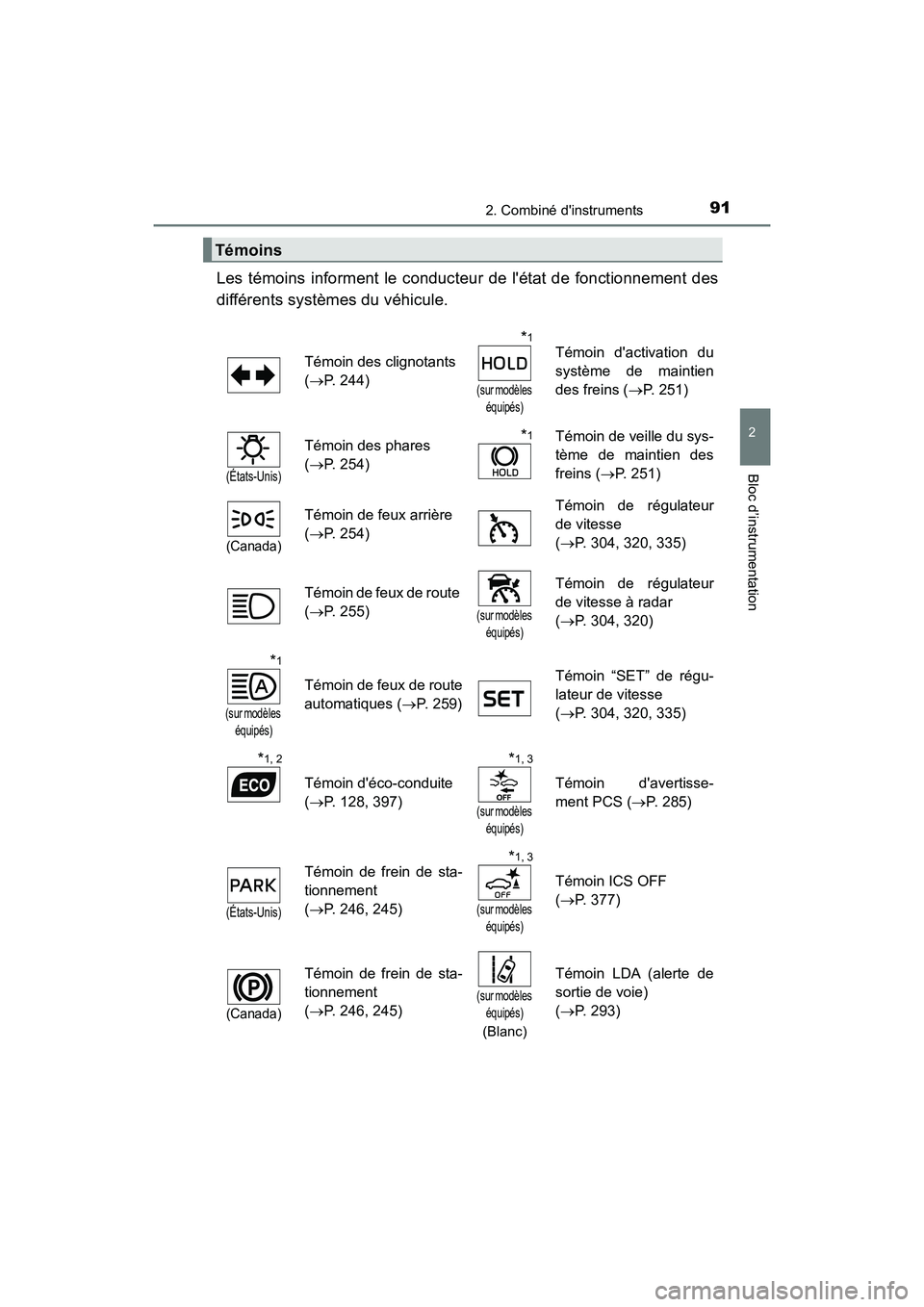

912. Combiné d'instruments
2
Bloc d’instrumentation
CAMRY_D (OM33B95D)
Les témoins informent le conducteur de l'état de fonctionnement des
différents systèmes du véhicule.
Témoins
Témoin des clignotants
( P. 244)
*1
(sur modèles
équipés)
Témoin d'activation du
système de maintien
des freins ( P. 251)
(États-Unis)
Témoin des phares
( P. 254)
*1Témoin de veille du sys-
tème de maintien des
freins ( P. 251)
(Canada)
Témoin de feux arrière
( P. 254)
Témoin de régulateur
de vitesse
( P. 304, 320, 335)
Témoin de feux de route
( P. 255)(sur modèles
équipés)
Témoin de régulateur
de vitesse à radar
( P. 304, 320)
*1
(sur modèles
équipés)
Témoin de feux de route
automatiques ( P. 259)
Témoin “SET” de régu-
lateur de vitesse
( P. 304, 320, 335)
*1, 2
Témoin d'éco-conduite
( P. 128, 397)
*1, 3
(sur modèles
équipés)
Témoin d'avertisse-
ment PCS ( P. 285)
(États-Unis)
Témoin de frein de sta-
tionnement
( P. 246, 245)
*1, 3
(sur modèles
équipés)
Témoin ICS OFF
( P. 377)
(Canada)
Témoin de frein de sta-
tionnement
( P. 246, 245)(sur modèles
équipés)
(Blanc)
Témoin LDA (alerte de
sortie de voie)
( P. 293)

922. Combiné d'instruments
CAMRY_D (OM33B95D)

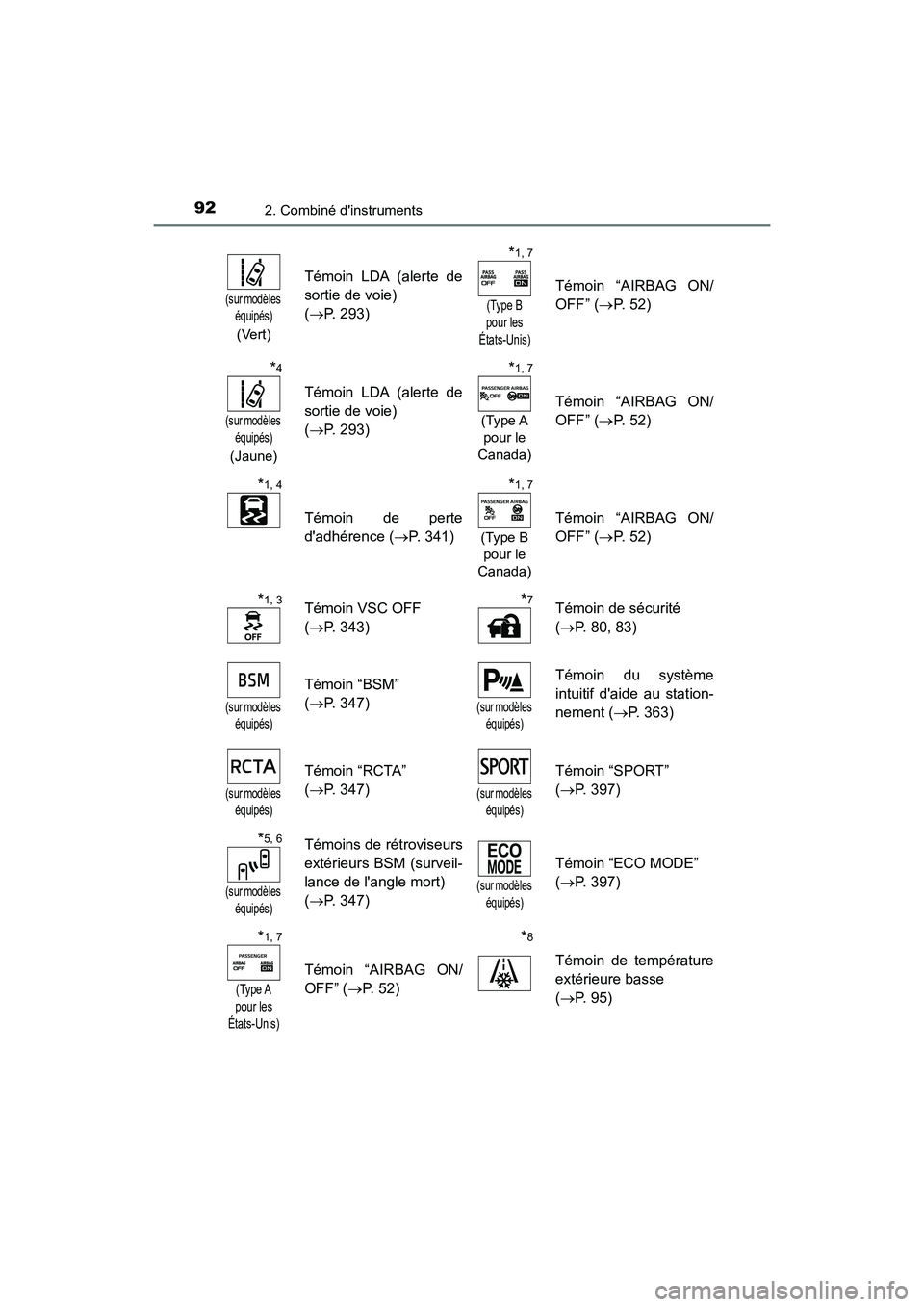

(sur modèles
équipés)
(Vert)
Témoin LDA (alerte de
sortie de voie)
( P. 293)
*1, 7
(Type B
pour les
États-Unis)
Témoin “AIRBAG ON/
OFF” ( P. 5 2 )
*4
(sur modèles
équipés)
(Jaune)
Témoin LDA (alerte de
sortie de voie)
( P. 293)
*1, 7
(Type A
pour le
Canada)
Témoin “AIRBAG ON/
OFF” ( P. 5 2 )
*1, 4
Témoin de perte
d'adhérence ( P. 341)
*1, 7
(Type B
pour le
Canada)
Témoin “AIRBAG ON/
OFF” ( P. 5 2 )
*1, 3Témoin VSC OFF
( P. 343)
*7Témoin de sécurité
( P. 80, 83)
(sur modèles
équipés)
Témoin “BSM”
( P. 347)(sur modèles
équipés)
Témoin du système
intuitif d'aide au station-
nement ( P. 363)
(sur modèles
équipés)
Témoin “RCTA”
( P. 347)(sur modèles
équipés)
Témoin “SPORT”
( P. 397)
*5, 6
(sur modèles
équipés)
Témoins de rétroviseurs
extérieurs BSM (surveil-
lance de l'angle mort)
( P. 347)(sur modèles
équipés)
Témoin “ECO MODE”
( P. 397)
*1, 7
(Type A
pour les
États-Unis)
Témoin “AIRBAG ON/
OFF” ( P. 52)
*8
Témoin de température
extérieure basse
( P. 95)

932. Combiné d'instruments
2
Bloc d’instrumentation
CAMRY_D (OM33B95D)

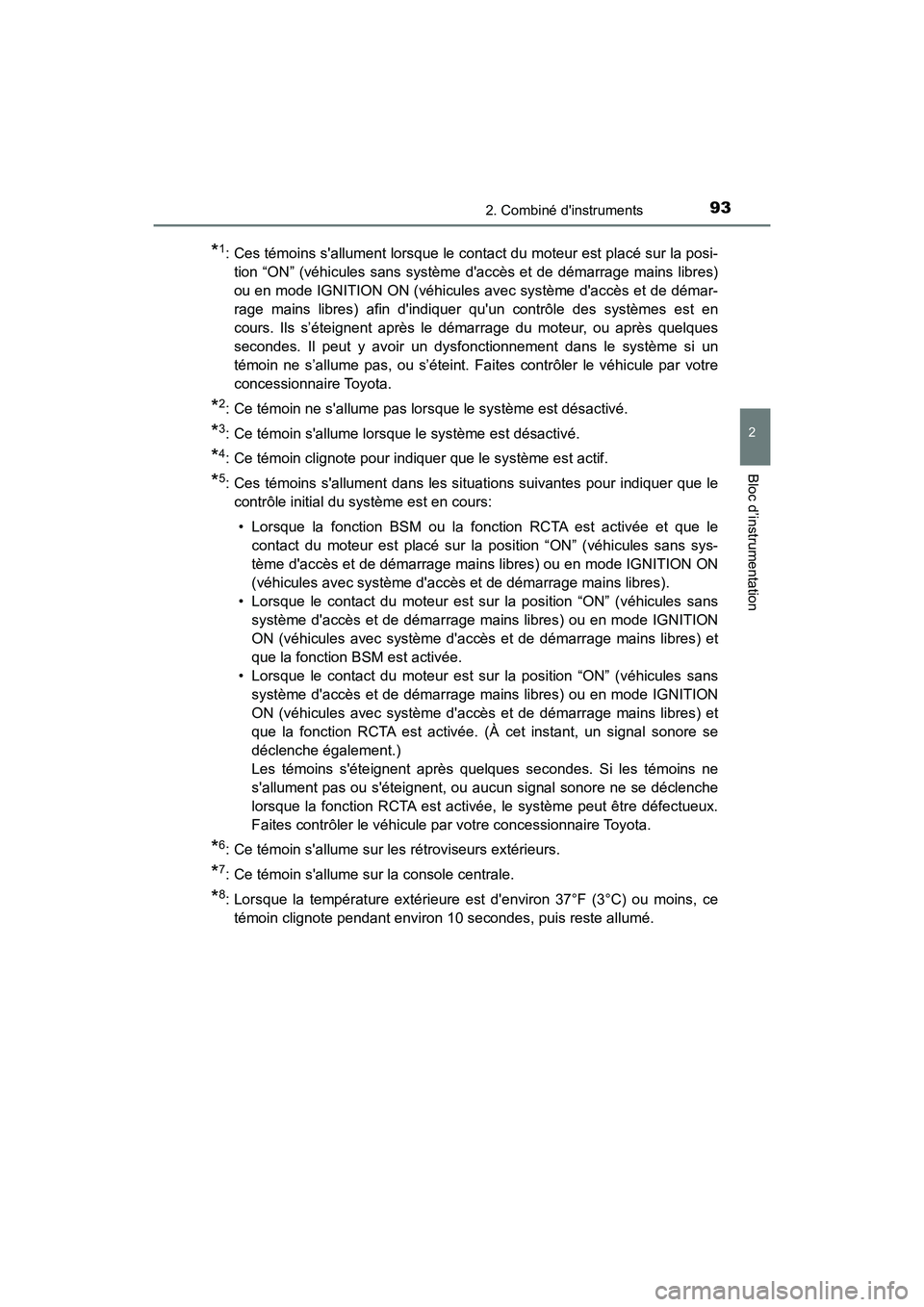

*1: Ces témoins s'allument lorsque le contact du moteur est placé sur la posi-
tion “ON” (véhicules sans système d'accès et de démarrage mains libres)
ou en mode IGNITION ON (véhicules avec système d'accès et de démar-
rage mains libres) afin d'indiquer qu'un contrôle des systèmes est en
cours. Ils s’éteignent après le démarrage du moteur, ou après quelques
secondes. Il peut y avoir un dysfonctionnement dans le système si un
témoin ne s’allume pas, ou s’éteint. Faites contrôler le véhicule par votre
concessionnaire Toyota.
*2: Ce témoin ne s'allume pas lorsque le système est désactivé.
*3: Ce témoin s'allume lorsque le système est désactivé.
*4: Ce témoin clignote pour indiquer que le système est actif.
*5: Ces témoins s'allument dans les situations suivantes pour indiquer que le
contrôle initial du système est en cours:
• Lorsque la fonction BSM ou la fonction RCTA est activée et que le
contact du moteur est placé sur la position “ON” (véhicules sans sys-
tème d'accès et de démarrage mains libres) ou en mode IGNITION ON
(véhicules avec système d'accès et de démarrage mains libres).
• Lorsque le contact du moteur est sur la position “ON” (véhicules sans
système d'accès et de démarrage mains libres) ou en mode IGNITION
ON (véhicules avec système d'accès et de démarrage mains libres) et
que la fonction BSM est activée.
• Lorsque le contact du moteur est sur la position “ON” (véhicules sans
système d'accès et de démarrage mains libres) ou en mode IGNITION
ON (véhicules avec système d'accès et de démarrage mains libres) et
que la fonction RCTA est activée. (À cet instant, un signal sonore se
déclenche également.)
Les témoins s'éteignent après quelques secondes. Si les témoins ne
s'allument pas ou s'éteignent, ou aucun signal sonore ne se déclenche
lorsque la fonction RCTA est activée, le système peut être défectueux.
Faites contrôler le véhicule par votre concessionnaire Toyota.
*6: Ce témoin s'allume sur les rétroviseurs extérieurs.
*7: Ce témoin s'allume sur la console centrale.
*8: Lorsque la température extérieure est d'environ 37°F (3°C) ou moins, ce
témoin clignote pendant environ 10 secondes, puis reste allumé.

942. Combiné d'instruments
CAMRY_D (OM33B95D)

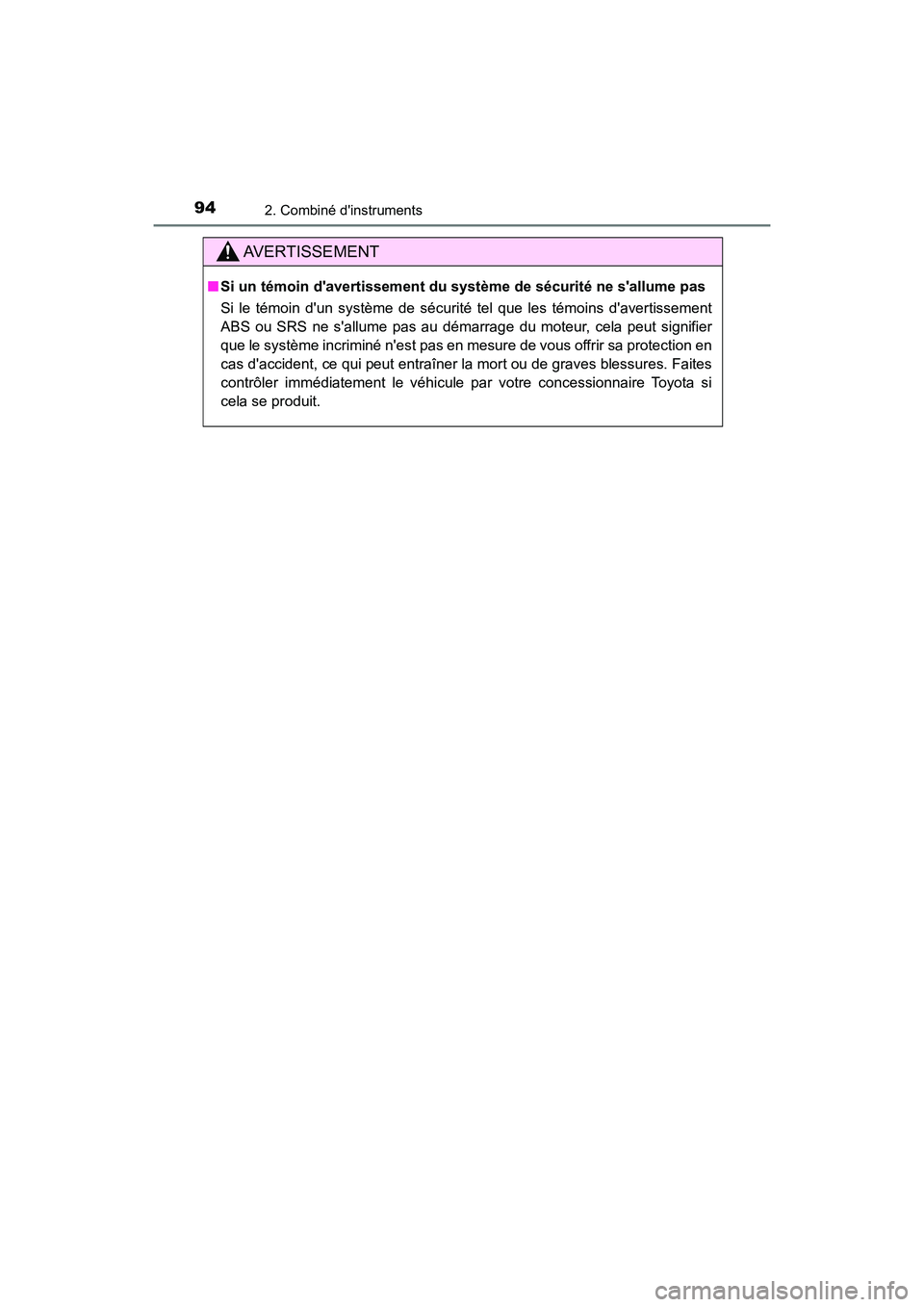

AVERTISSEMENT
■Si un témoin d'avertissement du système de sécurité ne s'allume pas
Si le témoin d'un système de sécurité tel que les témoins d'avertissement
ABS ou SRS ne s'allume pas au démarrage du moteur, cela peut signifier
que le système incriminé n'est pas en mesure de vous offrir sa protection en
cas d'accident, ce qui peut entraîner la mort ou de graves blessures. Faites
contrôler immédiatement le véhicule par votre concessionnaire Toyota si
cela se produit.

952. Combiné d'instruments
2
Bloc d’instrumentation
CAMRY_D (OM33B95D)

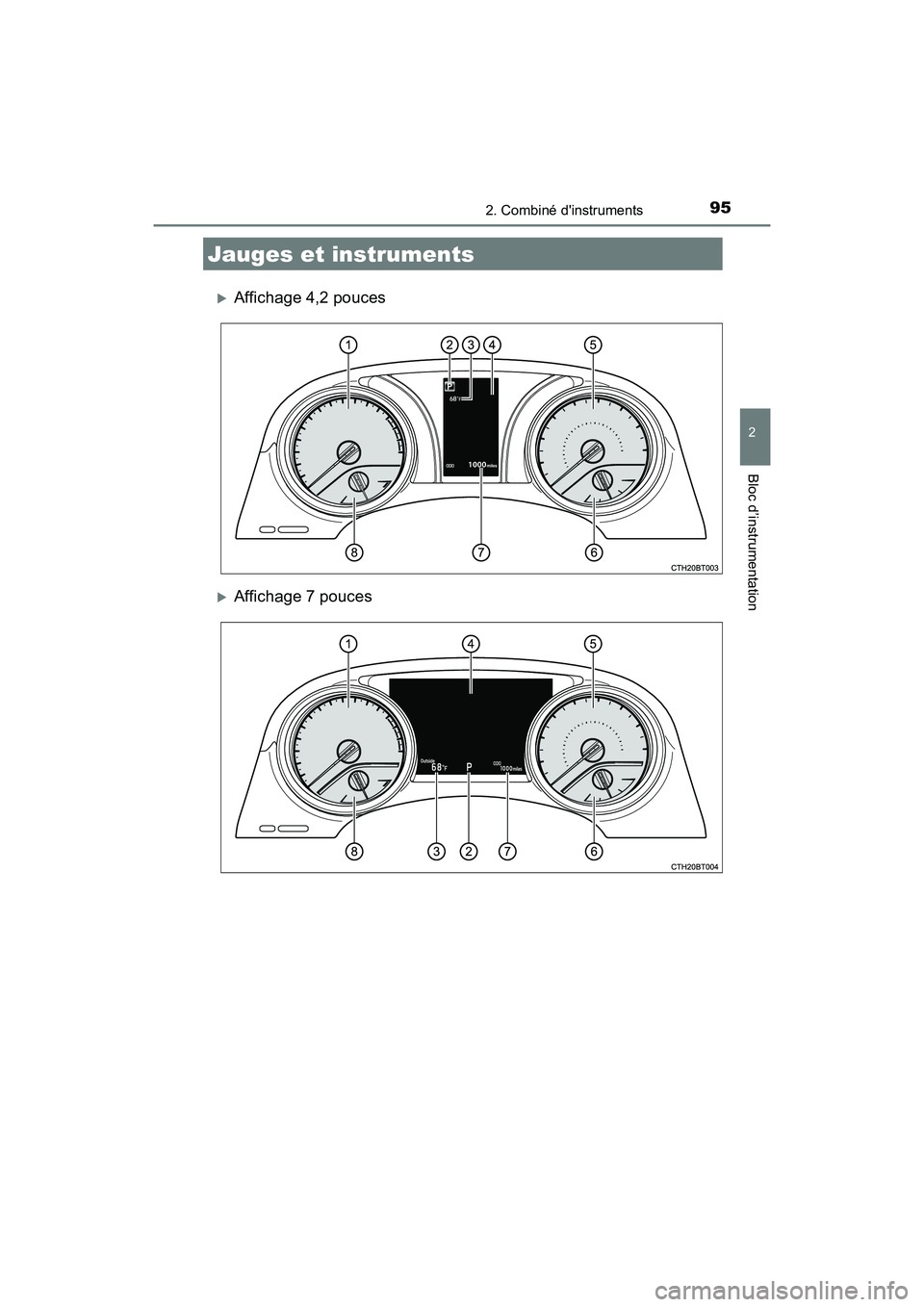

Affichage 4,2 pouces
Affichage 7 pouces
Jauges et instruments

962. Combiné d'instruments
CAMRY_D (OM33B95D)

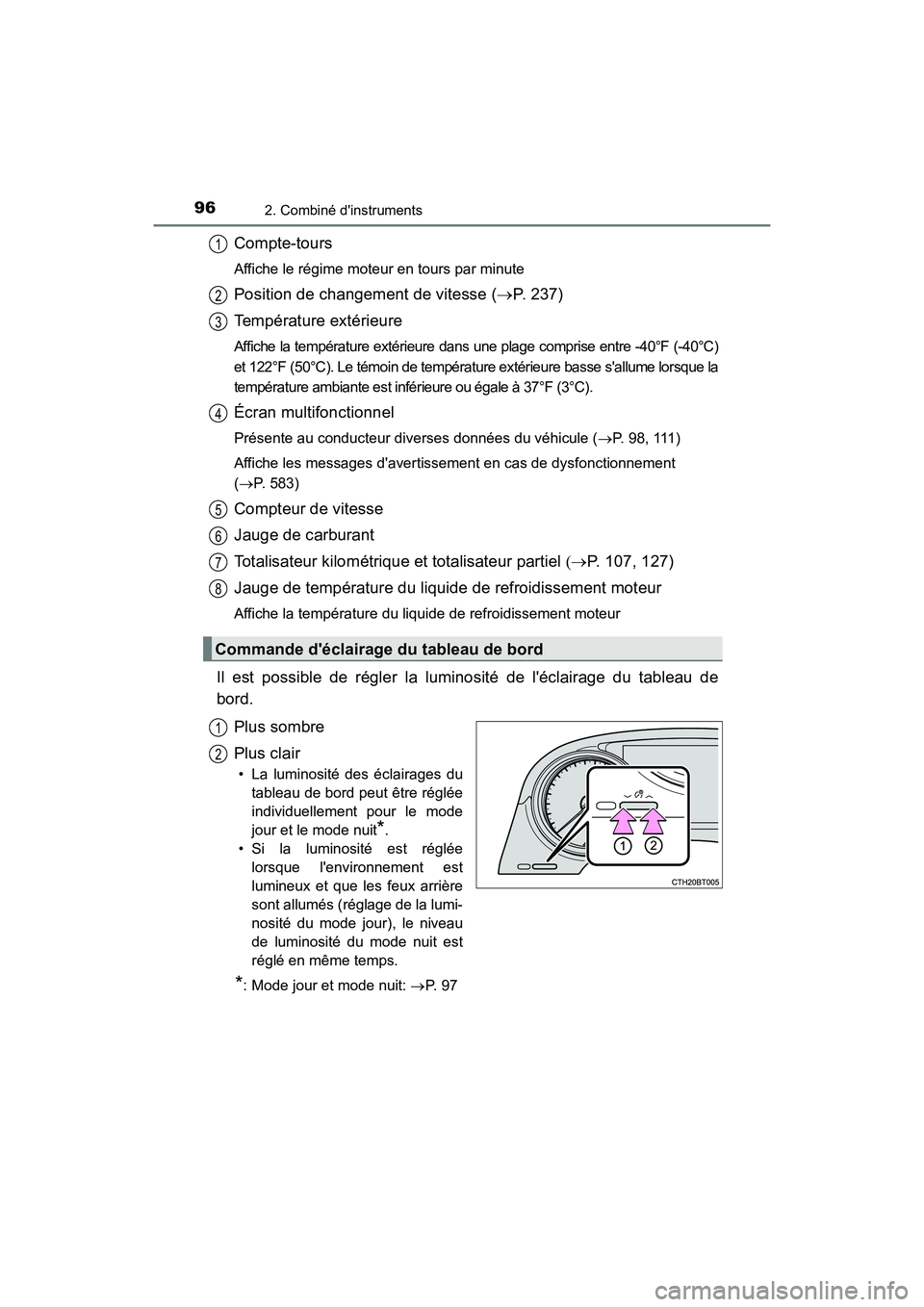

Compte-tours
Affiche le régime moteur en tours par minute
Position de changement de vitesse (P. 237)
Température extérieure
Affiche la température extérieure dans une plage comprise entre -40°F (-40°C)
et 122°F (50°C). Le témoin de température extérieure basse s'allume lorsque la
température ambiante est inférieure ou égale à 37°F (3°C).
Écran multifonctionnel
Présente au conducteur diverses données du véhicule ( P. 98, 111)
Affiche les messages d'avertissement en cas de dysfonctionnement
( P. 583)
Compteur de vitesse
Jauge de carburant
Totalisateur kilométrique et totalisateur partiel P. 107, 127)
Jauge de température du liquide de refroidissement moteur
Affiche la température du liquide de refroidissement moteur
Il est possible de régler la luminosité de l'éclairage du tableau de
bord.
Plus sombre
Plus clair
• La luminosité des éclairages du
tableau de bord peut être réglée
individuellement pour le mode
jour et le mode nuit*.
• Si la luminosité est réglée
lorsque l'environnement est
lumineux et que les feux arrière
sont allumés (réglage de la lumi-
nosité du mode jour), le niveau
de luminosité du mode nuit est
réglé en même temps.
*: Mode jour et mode nuit: P. 9 7
Commande d'éclairage du tableau de bord
1
2
3
4
5
6
7
8
1
2

972. Combiné d'instruments
2
Bloc d’instrumentation
CAMRY_D (OM33B95D)

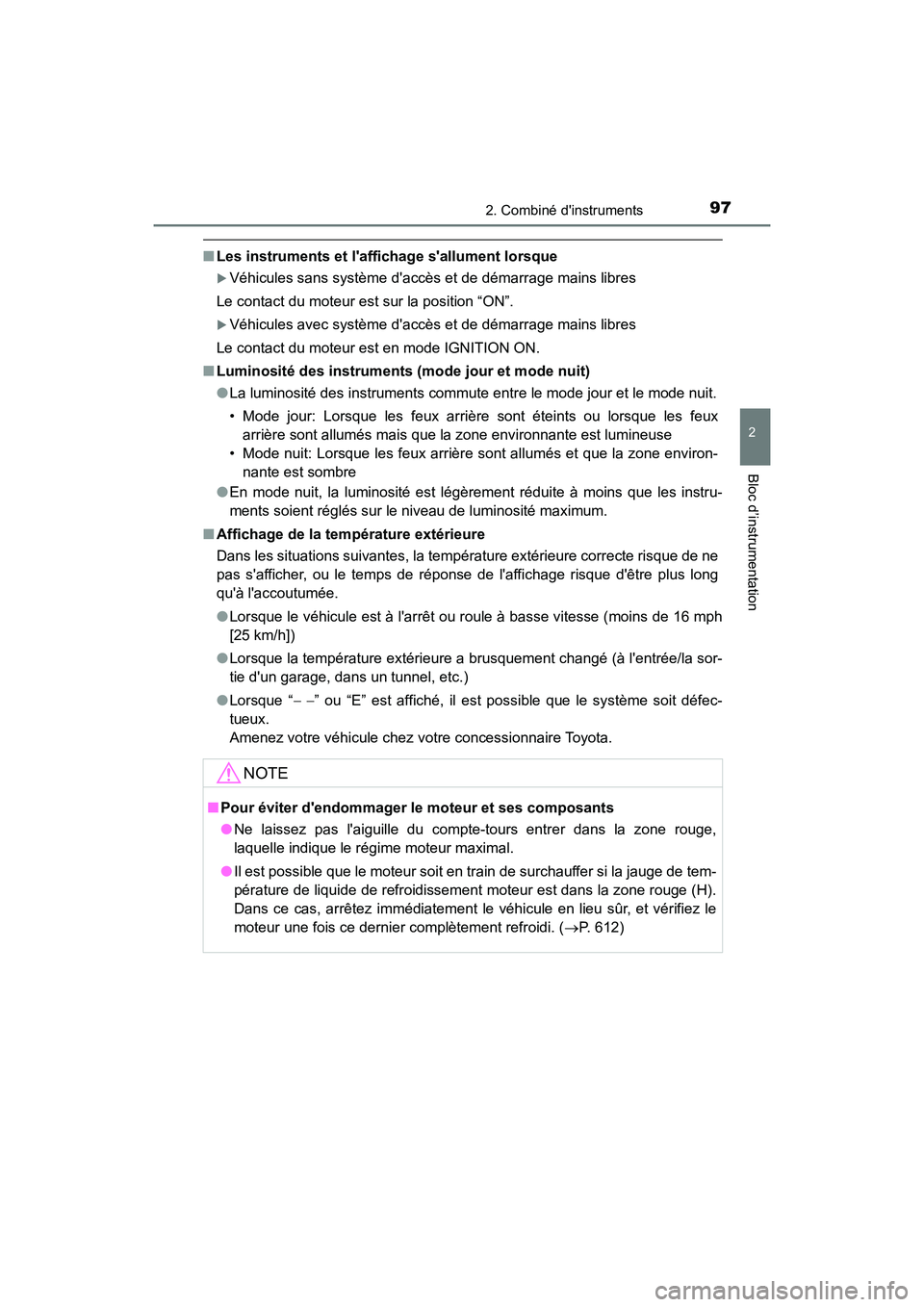

■Les instruments et l'affichage s'allument lorsque
Véhicules sans système d'accès et de démarrage mains libres
Le contact du moteur est sur la position “ON”.
Véhicules avec système d'accès et de démarrage mains libres
Le contact du moteur est en mode IGNITION ON.
■ Luminosité des instruments (mode jour et mode nuit)
● La luminosité des instruments commute entre le mode jour et le mode nuit.
• Mode jour: Lorsque les feux arrière sont éteints ou lorsque les feux
arrière sont allumés mais que la zone environnante est lumineuse
• Mode nuit: Lorsque les feux arrière sont allumés et que la zone environ-
nante est sombre
● En mode nuit, la luminosité est légèrement réduite à moins que les instru-
ments soient réglés sur le niveau de luminosité maximum.
■ Affichage de la température extérieure
Dans les situations suivantes, la température extérieure correcte risque de ne
pas s'afficher, ou le temps de réponse de l'affichage risque d'être plus long
qu'à l'accoutumée.
● Lorsque le véhicule est à l'arrêt ou roule à basse vitesse (moins de 16 mph
[25 km/h])
● Lorsque la température extérieure a brusquement changé (à l'entrée/la sor-
tie d'un garage, dans un tunnel, etc.)
● Lorsque “ ” ou “E” est affiché, il est possible que le système soit défec-
tueux.
Amenez votre véhicule chez votre concessionnaire Toyota.
NOTE
■ Pour éviter d'endommager le moteur et ses composants
● Ne laissez pas l'aiguille du compte-tours entrer dans la zone rouge,
laquelle indique le régime moteur maximal.
● Il est possible que le moteur soit en train de surchauffer si la jauge de tem-
pérature de liquide de refroidissement moteur est dans la zone rouge (H).
Dans ce cas, arrêtez immédiatement le véhicule en lieu sûr, et vérifiez le
moteur une fois ce dernier complètement refroidi. ( P. 612)

982. Combiné d'instruments
CAMRY_D (OM33B95D)

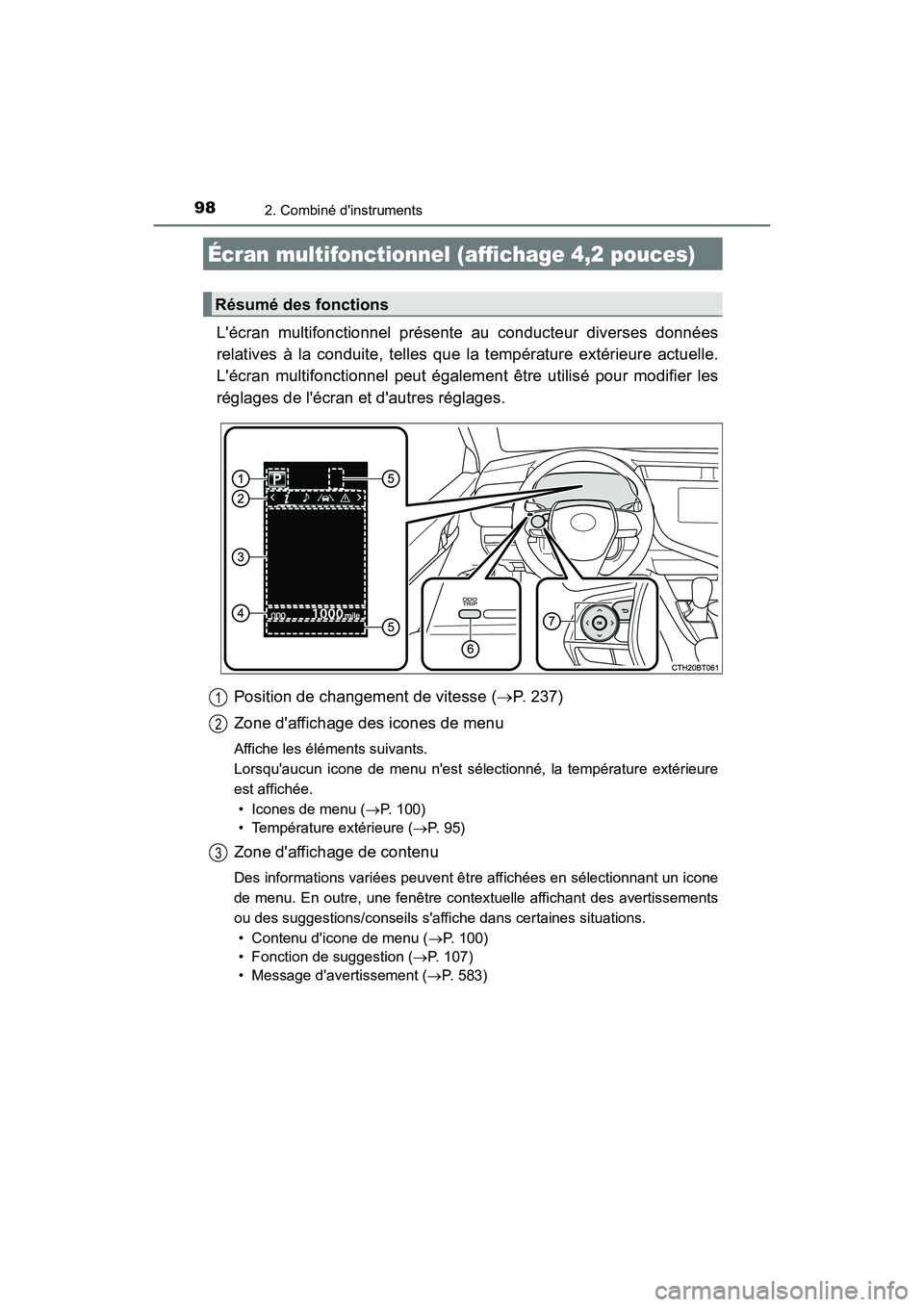

L'écran multifonctionnel présente au conducteur diverses données
relatives à la conduite, telles que la température extérieure actuelle.
L'écran multifonctionnel peut également être utilisé pour modifier les
réglages de l'écran et d'autres réglages.
Position de changement de vitesse ( P. 237)
Zone d'affichage des icones de menu
Affiche les éléments suivants.
Lorsqu'aucun icone de menu n'est sélectionné, la température extérieure
est affichée.
• Icones de menu ( P. 100)
• Température extérieure ( P. 9 5 )
Zone d'affichage de contenu
Des informations variées peuvent être affichées en sélectionnant un icone
de menu. En outre, une fenêtre contextuelle affichant des avertissements
ou des suggestions/conseils s'affiche dans certaines situations.
• Contenu d'icone de menu ( P. 100)
• Fonction de suggestion ( P. 107)
• Message d'avertissement ( P. 583)
Écran multifonctionnel (affichage 4,2 pouces)
Résumé des fonctions
1
2
3
