4916-1. Wartung und Pflege
6
Wartung und Pflege des Fahrzeugs
CAMRY_HV_EM

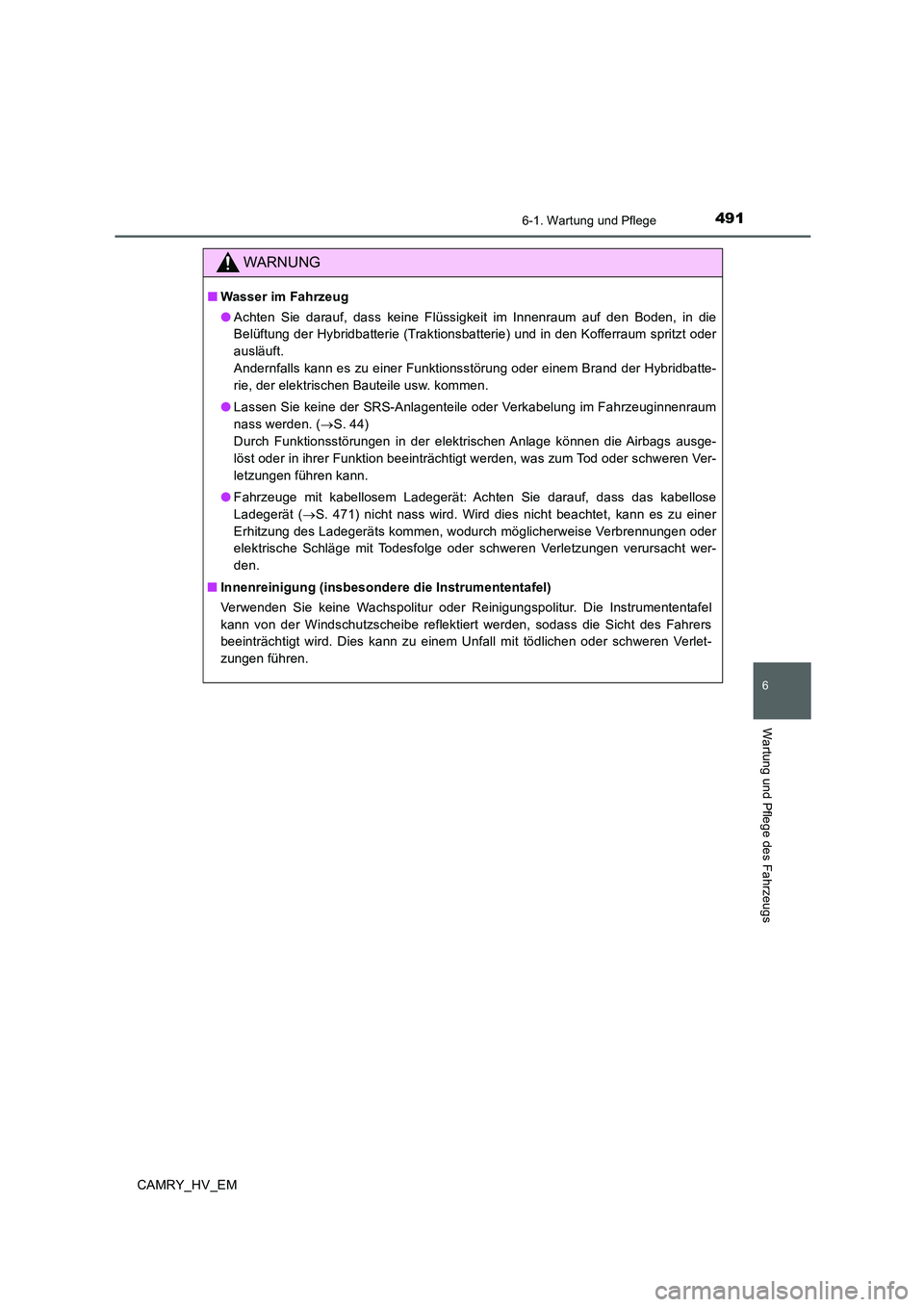

WARNUNG
■Wasser im Fahrzeug
●Achten Sie darauf, dass keine Flüssigkeit im Innenraum auf den Boden, in die
Belüftung der Hybridbatterie (Traktionsbatterie) und in den Kofferraum spritzt oder
ausläuft.
Andernfalls kann es zu einer Funktionsstörung oder einem Brand der Hybridbatte-
rie, der elektrischen Bauteile usw. kommen.
●Lassen Sie keine der SRS-Anlagenteile oder Verkabelung im Fahrzeuginnenraum
nass werden. (→S. 44)
Durch Funktionsstörungen in der elektrischen Anlage können die Airbags ausge-
löst oder in ihrer Funktion beeinträchtigt werden, was zum Tod oder schweren Ver-
letzungen führen kann.
●Fahrzeuge mit kabellosem Ladegerät: Achten Sie darauf, dass das kabellose
Ladegerät (→S. 471) nicht nass wird. Wird dies nicht beachtet, kann es zu einer
Erhitzung des Ladegeräts kommen, wodurch möglicherweise Verbrennungen oder
elektrische Schläge mit Todesfolge oder schweren Verletzungen verursacht wer-
den.
■Innenreinigung (insbesondere die Instrumententafel)
Verwenden Sie keine Wachspolitur oder Reinigungspolitur. Die Instrumententafel
kann von der Windschutzscheibe reflektiert werden, sodass die Sicht des Fahrers
beeinträchtigt wird. Dies kann zu einem Unfall mit tödlichen oder schweren Verlet-
zungen führen.

4926-1. Wartung und Pflege
CAMRY_HV_EM
HINWEIS
■Reinigungsmittel
●Die folgenden Reinigungsmittel dürfen nicht verwendet werden, da sie zu Verfär-
bungen im Innenraum führen bzw. Streifen oder Beschädigungen der lackierten
Flächen verursachen können:
• Andere Bereiche außer Sitze und Lenkrad: Organische Substanzen wie Benzol
oder Benzin, alkalische oder saure Lösungsmittel, Farbstoffe und Bleichmittel
• Sitze: Alkalische oder saure Lösungen wie z. B. Verdünner, Benzol und Alkohol
• Lenkrad: Organische Substanzen wie Verdünner und alkoholhaltiges Reini-
gungsmittel
●Verwenden Sie keine Wachspolitur oder Reinigungspolitur. Die lackierten Flächen
der Instrumententafel und anderer Teile der Innenausstattung können beschädigt
werden.
■Zur Vermeidung von Schäden an den Lederoberflächen
Beachten Sie die folgenden Vorsichtsmaßnahmen, um Beschädigungen und Abnut-
zungen der Lederoberflächen zu vermeiden:
●Entfernen Sie umgehend Staub oder Schmutz von den Lederoberflächen.
●Lassen Sie das Fahrzeug nicht über einen längeren Zeitraum unter direkter Sonne-
neinstrahlung stehen. Parken Sie das Fahrzeug im Schatten, besonders im Som-
mer.
●Legen Sie keine Gegenstände aus Vinyl oder Kunststoff oder Wachs enthaltende
Gegenstände auf den Sitzbezug, da diese an der Lederoberfläche festkleben kön-
nen, wenn sich der Fahrzeuginnenraum stark aufheizt.
■Wasser auf dem Boden
Waschen Sie den Fahrzeugboden nicht mit Wasser.
Die Fahrzeugsysteme, wie zum Beispiel das Audiosystem, können beschädigt wer-
den, wenn Wasser in Kontakt mit den elektrischen Komponenten, beispielsweise
dem Audiosystem, auf oder unter dem Fahrzeugboden kommt. Durch Wasser kann
außerdem Rost an der Karosserie entstehen.
■Beim Reinigen der Innenseite der Windschutzscheibe
Achten Sie darauf, keinen Glasreiniger mit der Linse in Berührung zu bringen.
Berühren Sie außerdem die Linse nicht. (→S. 320)
■Reinigung der Innenseite der Heckscheibe
●Verwenden Sie zur Reinigung der Heckscheibe keinen Glasreiniger, da hierdurch
die Heizdrähte der Heckscheibenheizung oder die Antenne beschädigt werden
können. Verwenden Sie einen Lappen mit lauwarmem Wasser, um die Scheibe
vorsichtig zu reinigen. Führen Sie die Wischbewegungen über die Scheibe parallel
zu den Heizdrähten oder der Antenne aus.
●Achten Sie darauf, die Heizdrähte oder die Antenne nicht zu zerkratzen oder zu
beschädigen.

493
6
Wartung und Pflege des Fahrzeugs
CAMRY_HV_EM
6-2. Wartung

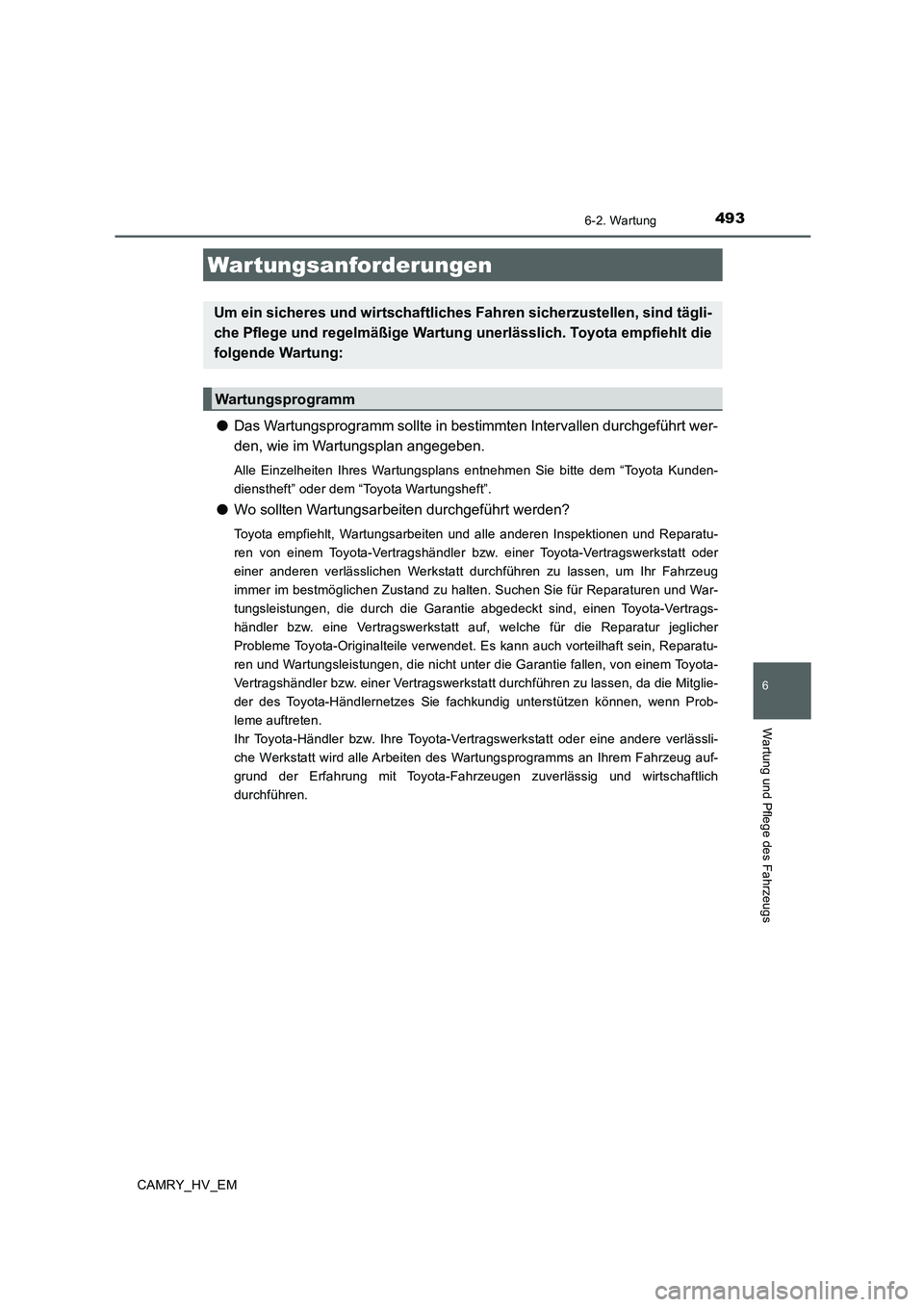

●Das Wartungsprogramm sollte in bestimmten Intervallen durchgeführt wer-
den, wie im Wartungsplan angegeben.
Alle Einzelheiten Ihres Wartungsplans entnehmen Sie bitte dem “Toyota Kunden-
dienstheft” oder dem “Toyota Wartungsheft”.
●Wo sollten Wartungsarbeiten durchgeführt werden?
Toyota empfiehlt, Wartungsarbeiten und alle anderen Inspektionen und Reparatu-
ren von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder
einer anderen verlässlichen Werkstatt durchführen zu lassen, um Ihr Fahrzeug
immer im bestmöglichen Zustand zu halten. Suchen Sie für Reparaturen und War-
tungsleistungen, die durch die Garantie abgedeckt sind, einen Toyota-Vertrags-
händler bzw. eine Vertragswerkstatt auf, welche für die Reparatur jeglicher
Probleme Toyota-Originalteile verwendet. Es kann auch vorteilhaft sein, Reparatu-
ren und Wartungsleistungen, die nicht unter die Garantie fallen, von einem Toyota-
Vertragshändler bzw. einer Vertragswerkstatt durchführen zu lassen, da die Mitglie-
der des Toyota-Händlernetzes Sie fachkundig unterstützen können, wenn Prob-
leme auftreten.
Ihr Toyota-Händler bzw. Ihre Toyota-Vertragswerkstatt oder eine andere verlässli-
che Werkstatt wird alle Arbeiten des Wartungsprogramms an Ihrem Fahrzeug auf-
grund der Erfahrung mit Toyota-Fahrzeugen zuverlässig und wirtschaftlich
durchführen.
Wartungsanforderungen
Um ein sicheres und wirtschaftliches Fahren sicherzustellen, sind tägli-
che Pflege und regelmäßige Wartung unerlässlich. Toyota empfiehlt die
folgende Wartung:
Wartungsprogramm

4946-2. Wartung
CAMRY_HV_EM

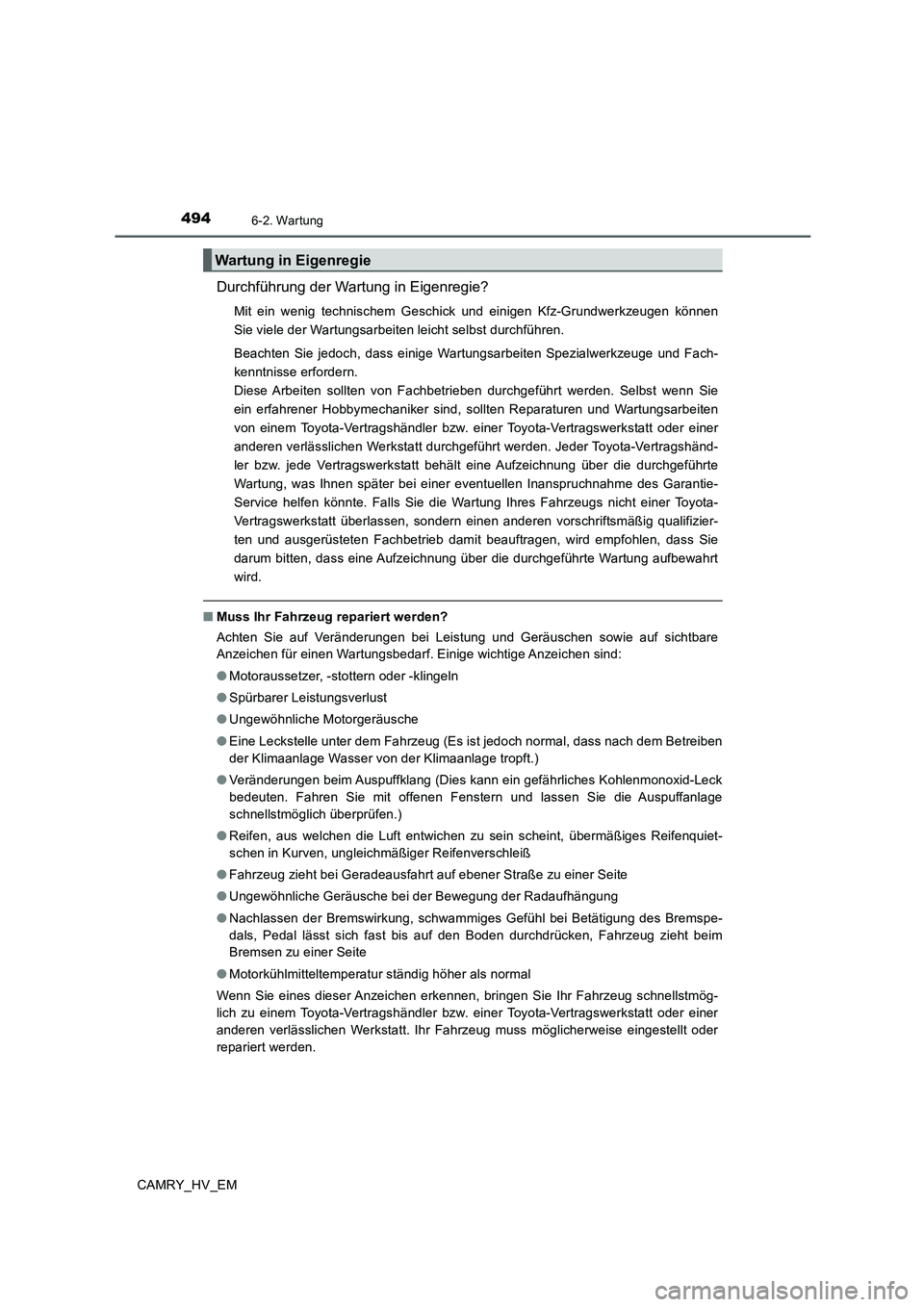

Durchführung der Wartung in Eigenregie?
Mit ein wenig technischem Geschick und einigen Kfz-Grundwerkzeugen können
Sie viele der Wartungsarbeiten leicht selbst durchführen.
Beachten Sie jedoch, dass einige Wartungsarbeiten Spezialwerkzeuge und Fach-
kenntnisse erfordern.
Diese Arbeiten sollten von Fachbetrieben durchgeführt werden. Selbst wenn Sie
ein erfahrener Hobbymechaniker sind, sollten Reparaturen und Wartungsarbeiten
von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer
anderen verlässlichen Werkstatt durchgeführt werden. Jeder Toyota-Vertragshänd-
ler bzw. jede Vertragswerkstatt behält eine Aufzeichnung über die durchgeführte
Wartung, was Ihnen später bei einer eventuellen Inanspruchnahme des Garantie-
Service helfen könnte. Falls Sie die Wartung Ihres Fahrzeugs nicht einer Toyota-
Vertragswerkstatt überlassen, sondern einen anderen vorschriftsmäßig qualifizier-
ten und ausgerüsteten Fachbetrieb damit beauftragen, wird empfohlen, dass Sie
darum bitten, dass eine Aufzeichnung über die durchgeführte Wartung aufbewahrt
wird.
■Muss Ihr Fahrzeug repariert werden?
Achten Sie auf Veränderungen bei Leistung und Geräuschen sowie auf sichtbare
Anzeichen für einen Wartungsbedarf. Einige wichtige Anzeichen sind:
●Motoraussetzer, -stottern oder -klingeln
●Spürbarer Leistungsverlust
●Ungewöhnliche Motorgeräusche
●Eine Leckstelle unter dem Fahrzeug (Es ist jedoch normal, dass nach dem Betreiben
der Klimaanlage Wasser von der Klimaanlage tropft.)
●Veränderungen beim Auspuffklang (Dies kann ein gefährliches Kohlenmonoxid-Leck
bedeuten. Fahren Sie mit offenen Fenstern und lassen Sie die Auspuffanlage
schnellstmöglich überprüfen.)
●Reifen, aus welchen die Luft entwichen zu sein scheint, übermäßiges Reifenquiet-
schen in Kurven, ungleichmäßiger Reifenverschleiß
●Fahrzeug zieht bei Geradeausfahrt auf ebener Straße zu einer Seite
●Ungewöhnliche Geräusche bei der Bewegung der Radaufhängung
●Nachlassen der Bremswirkung, schwammiges Gefühl bei Betätigung des Bremspe-
dals, Pedal lässt sich fast bis auf den Boden durchdrücken, Fahrzeug zieht beim
Bremsen zu einer Seite
●Motorkühlmitteltemperatur ständig höher als normal
Wenn Sie eines dieser Anzeichen erkennen, bringen Sie Ihr Fahrzeug schnellstmög-
lich zu einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer
anderen verlässlichen Werkstatt. Ihr Fahrzeug muss möglicherweise eingestellt oder
repariert werden.
Wartung in Eigenregie

4956-2. Wartung
6
Wartung und Pflege des Fahrzeugs
CAMRY_HV_EM

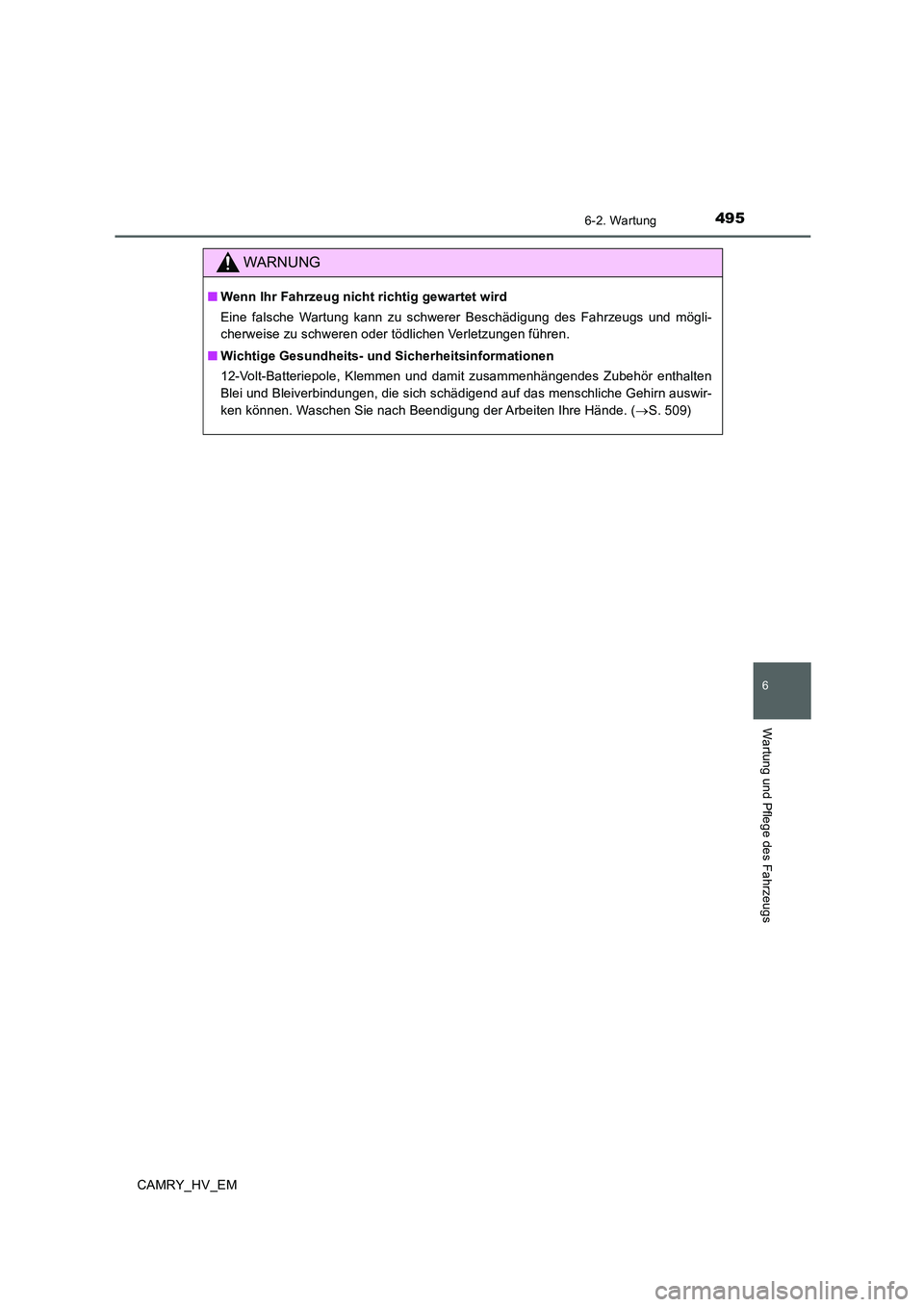

WARNUNG
■Wenn Ihr Fahrzeug nicht richtig gewartet wird
Eine falsche Wartung kann zu schwerer Beschädigung des Fahrzeugs und mögli-
cherweise zu schweren oder tödlichen Verletzungen führen.
■Wichtige Gesundheits- und Sicherheitsinformationen
12-Volt-Batteriepole, Klemmen und damit zusammenhängendes Zubehör enthalten
Blei und Bleiverbindungen, die sich schädigend auf das menschliche Gehirn auswir-
ken können. Waschen Sie nach Beendigung der Arbeiten Ihre Hände. (→S. 509)

496
CAMRY_HV_EM
6-3. Wartung in Eigenregie

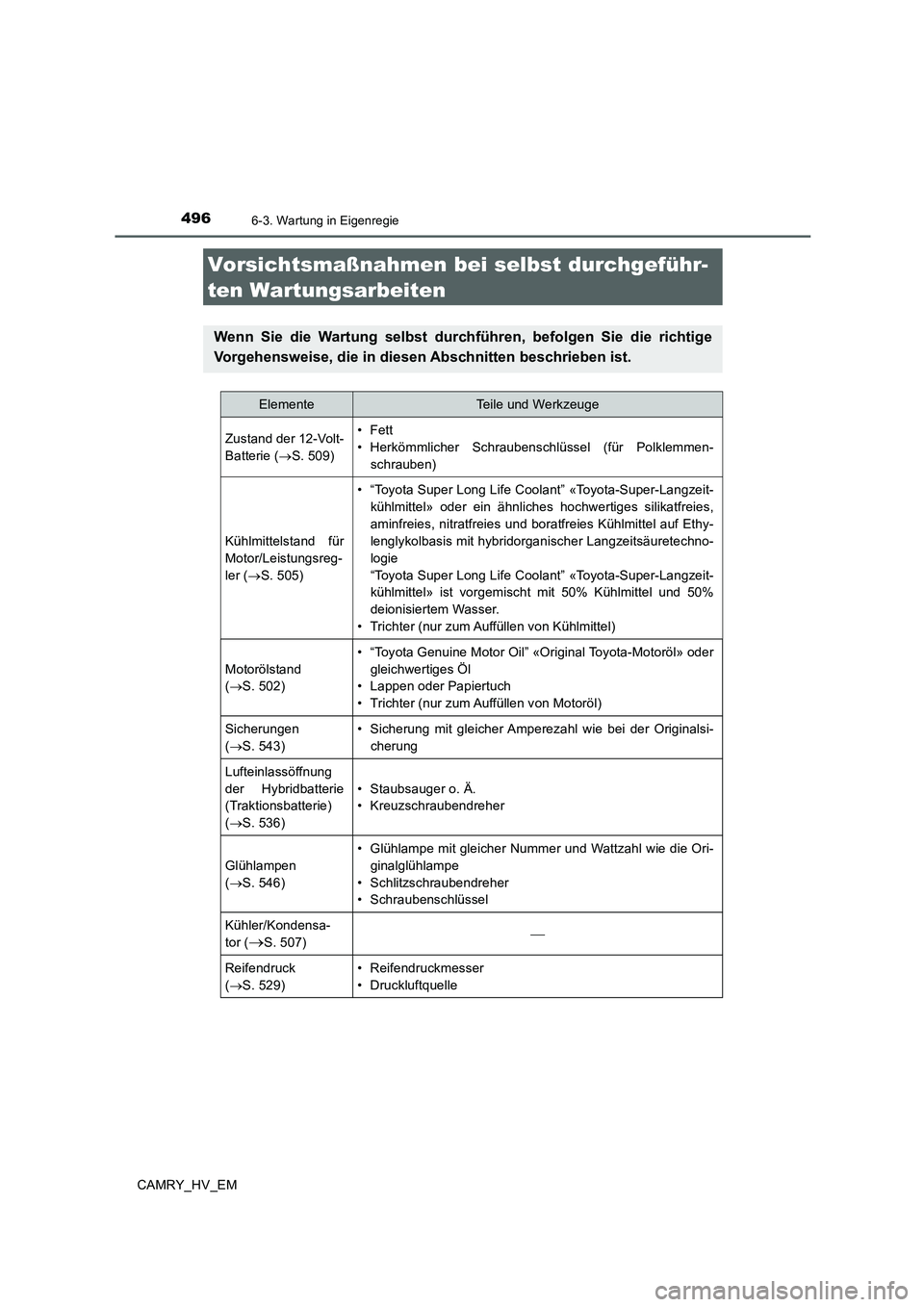

Vorsichtsmaßnahmen bei selbst durchgeführ-
ten Wartungsarbeiten
Wenn Sie die Wartung selbst durchführen, befolgen Sie die richtige
Vorgehensweise, die in diesen Abschnitten beschrieben ist.
ElementeTeile und Werkzeuge
Zustand der 12-Volt-
Batterie (→S. 509)•Fett
• Herkömmlicher Schraubenschlüssel (für Polklemmen-
schrauben)
Kühlmittelstand für
Motor/Leistungsreg-
ler (→S. 505)
• “Toyota Super Long Life Coolant” «Toyota-Super-Langzeit-
kühlmittel» oder ein ähnliches hochwertiges silikatfreies,
aminfreies, nitratfreies und boratfreies Kühlmittel auf Ethy-
lenglykolbasis mit hybridorganischer Langzeitsäuretechno-
logie
“Toyota Super Long Life Coolant” «Toyota-Super-Langzeit-
kühlmittel» ist vorgemischt mit 50% Kühlmittel und 50%
deionisiertem Wasser.
• Trichter (nur zum Auffüllen von Kühlmittel)
Motorölstand
(→S. 502)
• “Toyota Genuine Motor Oil” «Original Toyota-Motoröl» oder
gleichwertiges Öl
• Lappen oder Papiertuch
• Trichter (nur zum Auffüllen von Motoröl)
Sicherungen
(→S. 543)• Sicherung mit gleicher Amperezahl wie bei der Originalsi-
cherung
Lufteinlassöffnung
der Hybridbatterie
(Traktionsbatterie)
(→S. 536)
• Staubsauger o. Ä.
• Kreuzschraubendreher
Glühlampen
(→S. 546)
• Glühlampe mit gleicher Nummer und Wattzahl wie die Ori-
ginalglühlampe
• Schlitzschraubendreher
• Schraubenschlüssel
Kühler/Kondensa-
tor (
→S. 507)⎯
Reifendruck
(→S. 529)• Reifendruckmesser
• Druckluftquelle

4976-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
CAMRY_HV_EM
Waschflüssigkeit
(→S. 508)
• Wasser oder Waschflüssigkeit mit Frostschutzmittel
(für Einsatz im Winter)
• Trichter (nur zum Auffüllen von Wasser oder Waschflüssig-
keit)
WARNUNG
Der Motorraum beherbergt zahlreiche Mechanismen und Flüssigkeiten, die sich plötz-
lich bewegen, heiß werden oder zu elektrischer Spannung führen können. Um tödliche
oder schwere Verletzungen zu vermeiden, beachten Sie die folgenden Vorsichtsmaß-
nahmen.
■Bei Arbeiten im Motorraum
●Stellen Sie sicher, dass die Anzeige “READY” ausgeschaltet ist.
●Halten Sie Hände, Kleidung und Werkzeuge fern vom sich drehenden Gebläse und
vom Antriebsriemen.
●Berühren Sie Motor, Leistungsregler, Kühler, Auspuffkrümmer usw. nicht direkt
nach dem Fahren, da sie heiß sein können. Öl und andere Flüssigkeiten können
ebenfalls heiß sein.
●Lassen Sie keine leicht brennbaren Gegenstände, wie z. B. Papier oder Lappen,
im Motorraum liegen.
●Rauchen Sie nicht, verursachen Sie keine Funken und setzen Sie den Kraftstoff
keinem offenen Feuer aus. Kraftstoffgase sind brennbar.
●Seien Sie vorsichtig, da die Bremsflüssigkeit Ihre Hände oder Augen schädigen
und lackierte Oberflächen beschädigen kann. Falls Flüssigkeit auf Ihre Hände oder
in Ihre Augen gelangt, spülen Sie den betroffenen Bereich sofort mit sauberem
Wasser.
Wenn Sie noch immer Beschwerden verspüren, suchen Sie einen Arzt auf.
■Bei Arbeiten in der Nähe des elektrischen Kühlgebläses oder des Kühlergrills
Stellen Sie sicher, dass die Starttaste ausgeschaltet ist. Wenn sich die Starttaste im
Modus ON befindet, kann das elektrische Kühlgebläse automatisch anlaufen, wenn
die Klimaanlage eingeschaltet ist und/oder die Kühlmitteltemperatur hoch ist.
(→S. 507)
■Schutzbrille
Tragen Sie eine Schutzbrille, um zu verhindern, dass umherfliegende oder herabfal-
lende Materialien, Flüssigkeitsnebel usw. in Ihre Augen kommen.
ElementeTeile und Werkzeuge

4986-3. Wartung in Eigenregie
CAMRY_HV_EM

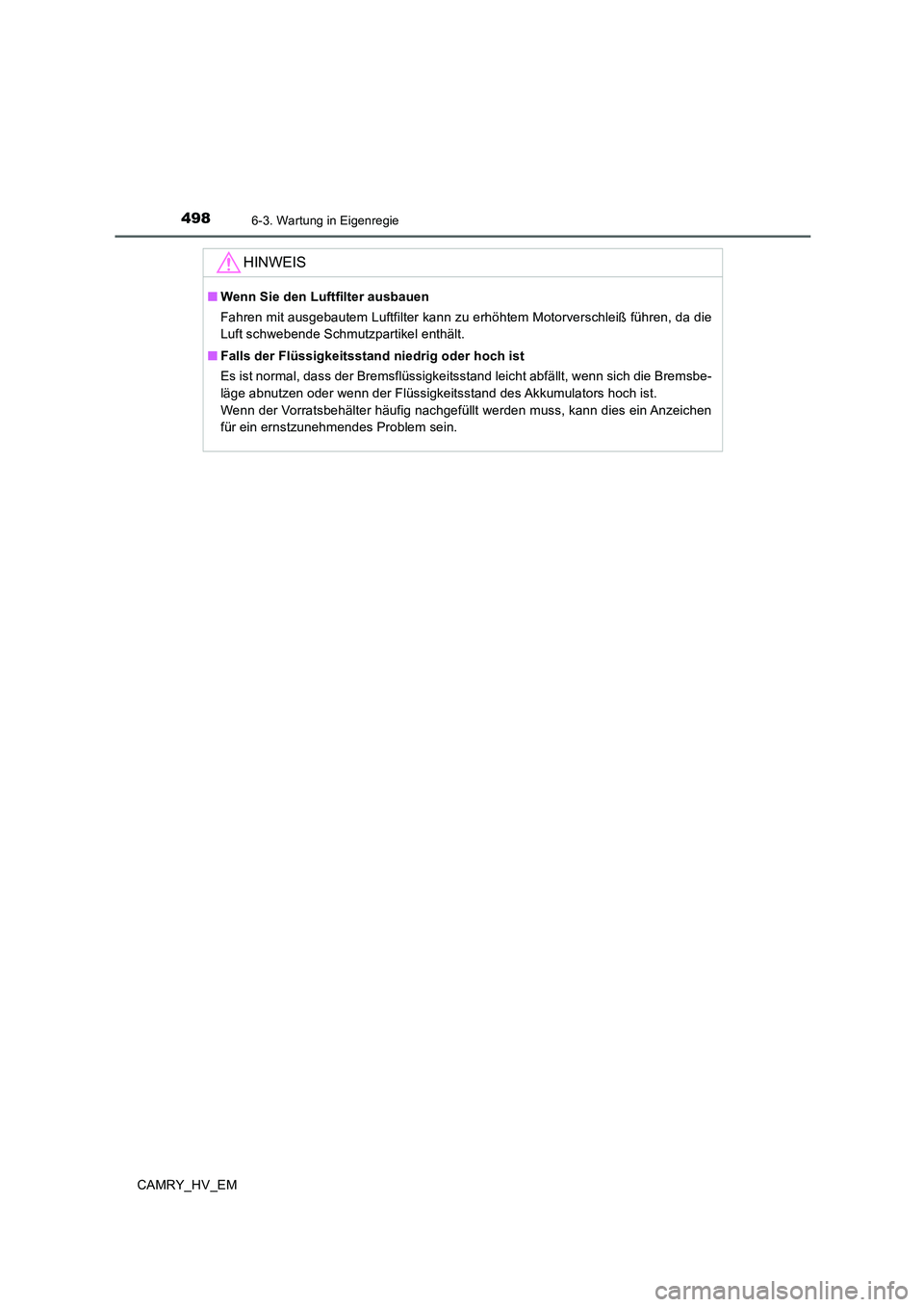

HINWEIS
■Wenn Sie den Luftfilter ausbauen
Fahren mit ausgebautem Luftfilter kann zu erhöhtem Motorverschleiß führen, da die
Luft schwebende Schmutzpartikel enthält.
■Falls der Flüssigkeitsstand niedrig oder hoch ist
Es ist normal, dass der Bremsflüssigkeitsstand leicht abfällt, wenn sich die Bremsbe-
läge abnutzen oder wenn der Flüssigkeitsstand des Akkumulators hoch ist.
Wenn der Vorratsbehälter häufig nachgefüllt werden muss, kann dies ein Anzeichen
für ein ernstzunehmendes Problem sein.

4996-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
CAMRY_HV_EM
Ziehen Sie den Hebel zur Motor-
haubenentriegelung.
Die Motorhaube springt etwas aus der
Verriegelung.
Ziehen Sie den zusätzlichen Fang-
haken nach oben und heben Sie
die Motorhaube hoch.
■Warnsummer für offene Motorhaube
Wenn das Fahrzeug eine Geschwindigkeit von 5 km/h erreicht, blinkt die Hauptwarn-
leuchte und es ertönt ein Summer, um darauf hinzuweisen, dass die Motorhaube nicht
vollständig geschlossen ist.
Motorhaube
Lösen Sie zum Öffnen der Motorhaube die Verriegelung im Fahrzeugin-
nenraum.
1
2
WARNUNG
■Kontrolle vor der Fahrt
Überprüfen Sie, ob die Motorhaube vollständig geschlossen und verriegelt ist.
Wenn die Motorhaube nicht ordentlich verriegelt ist, kann sie sich während der Fahrt
öffnen und einen Unfall mit Todesfolge oder schweren Verletzungen verursachen.

5006-3. Wartung in Eigenregie
CAMRY_HV_EM
◆Vo r n
◆Hinten

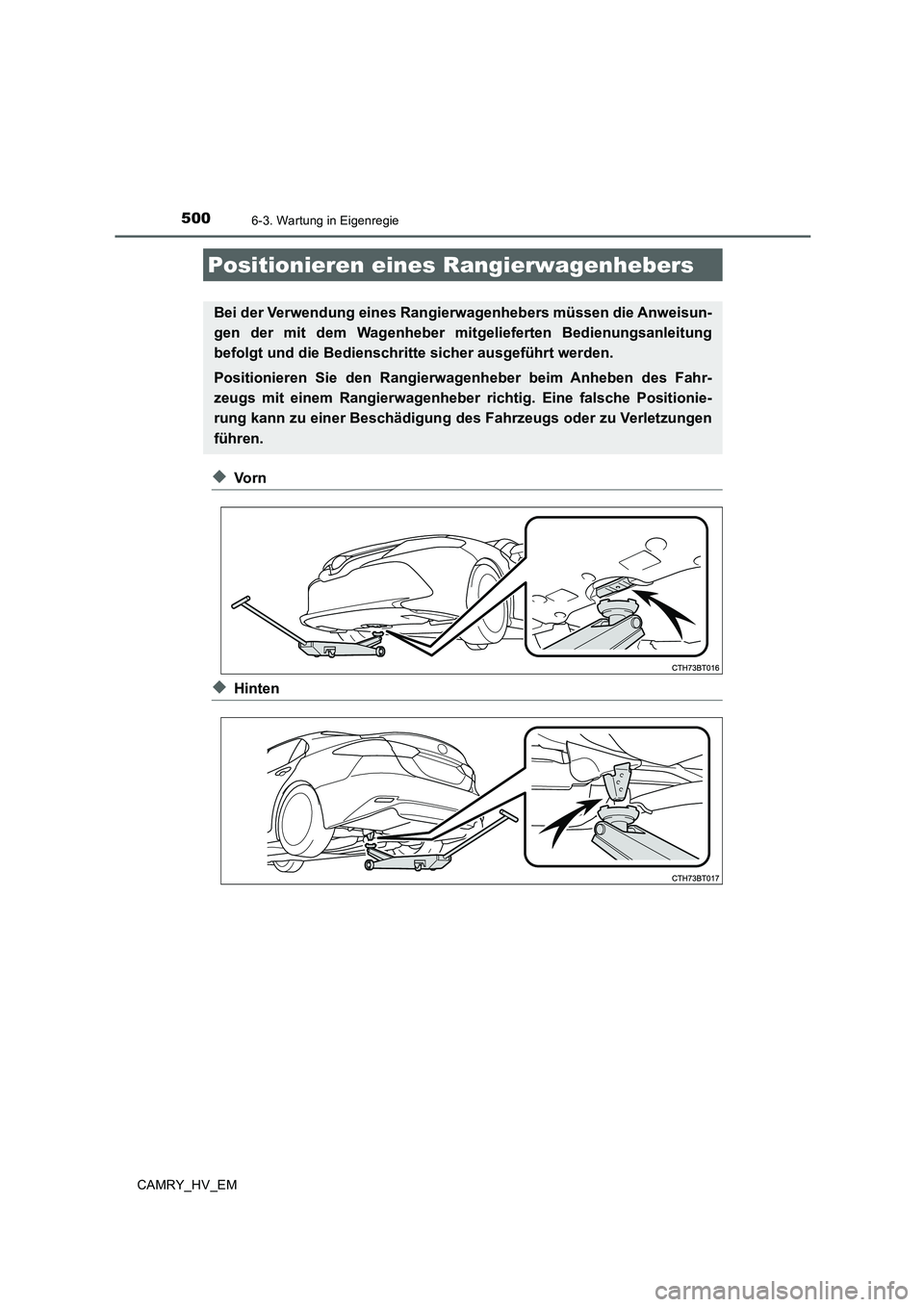

Positionieren eines Rangierwagenhebers
Bei der Verwendung eines Rangierwagenhebers müssen die Anweisun-
gen der mit dem Wagenheber mitgelieferten Bedienungsanleitung
befolgt und die Bedienschritte sicher ausgeführt werden.
Positionieren Sie den Rangierwagenheber beim Anheben des Fahr-
zeugs mit einem Rangierwagenheber richtig. Eine falsche Positionie-
rung kann zu einer Beschädigung des Fahrzeugs oder zu Verletzungen
führen.
