TOYOTA CAMRY 2019 Instructieboekje (in Dutch)

4806-3. Zelf uit te voeren onderhoud
CAMRY_HV_EE

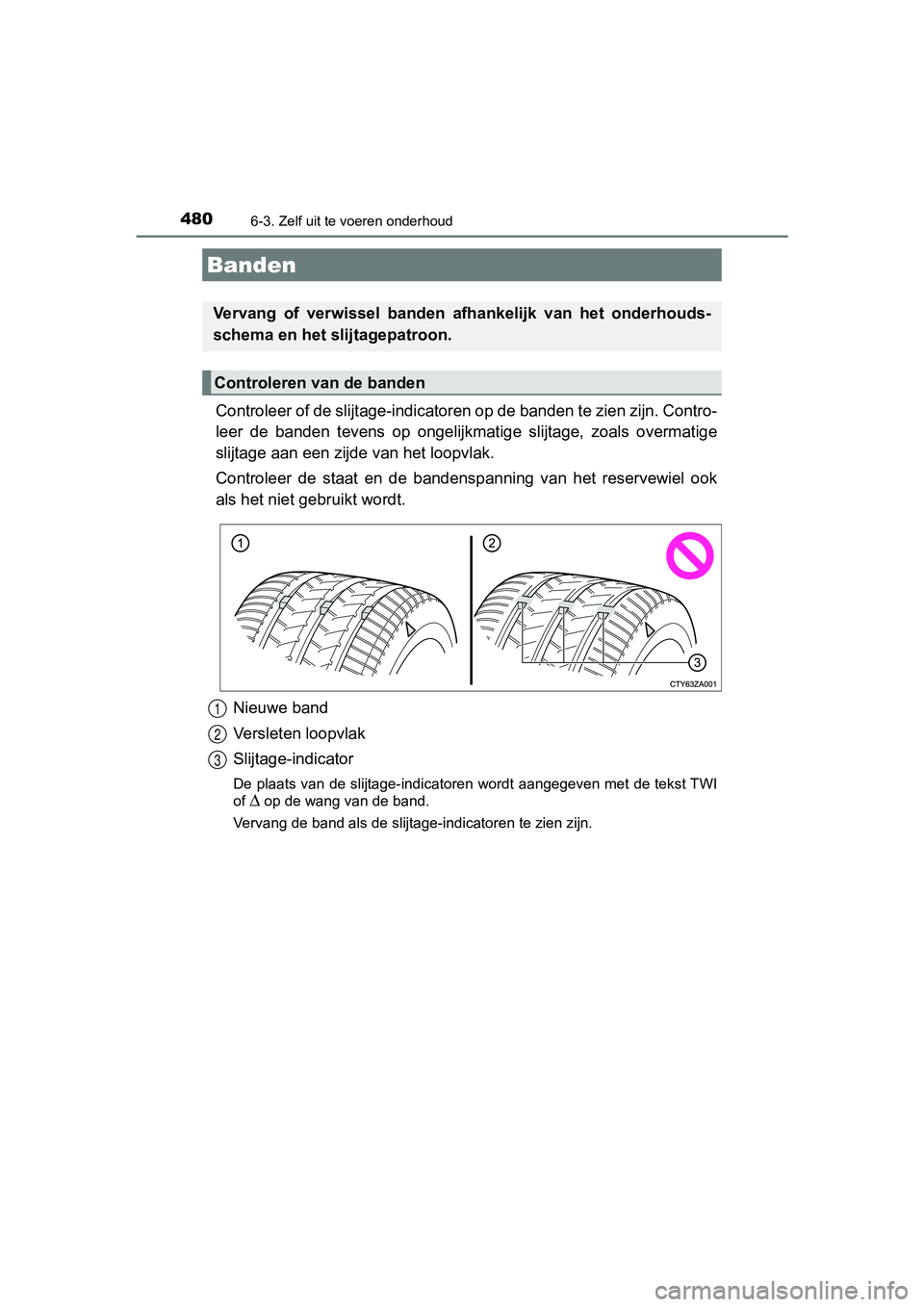

Controleer of de slijtage-indicatoren op de banden te zien zijn. Contro-
leer de banden tevens op ongelijk matige slijtage, zoals overmatige
slijtage aan een zijde van het loopvlak.
Controleer de staat en de bandens panning van het reservewiel ook
als het niet gebruikt wordt.
Nieuwe band
Versleten loopvlak
Slijtage-indicator
De plaats van de slijtage-indicatoren wordt aangegeven met de t ekst TWI
of
Δ op de wang van de band.
Vervang de band als de slijtage-indicatoren te zien zijn.
Banden
Vervang of verwissel banden afhankelijk van het onderhouds-
schema en het slijtagepatroon.
Controleren van de banden
1
2
3
CAMRY_HV_OM_Europe_OM33D66E .book Page 480 Monday, January 28, 2019 8:33 AM

4816-3. Zelf uit te voeren onderhoud
CAMRY_HV_EE
6
Onderhoud en verzorging

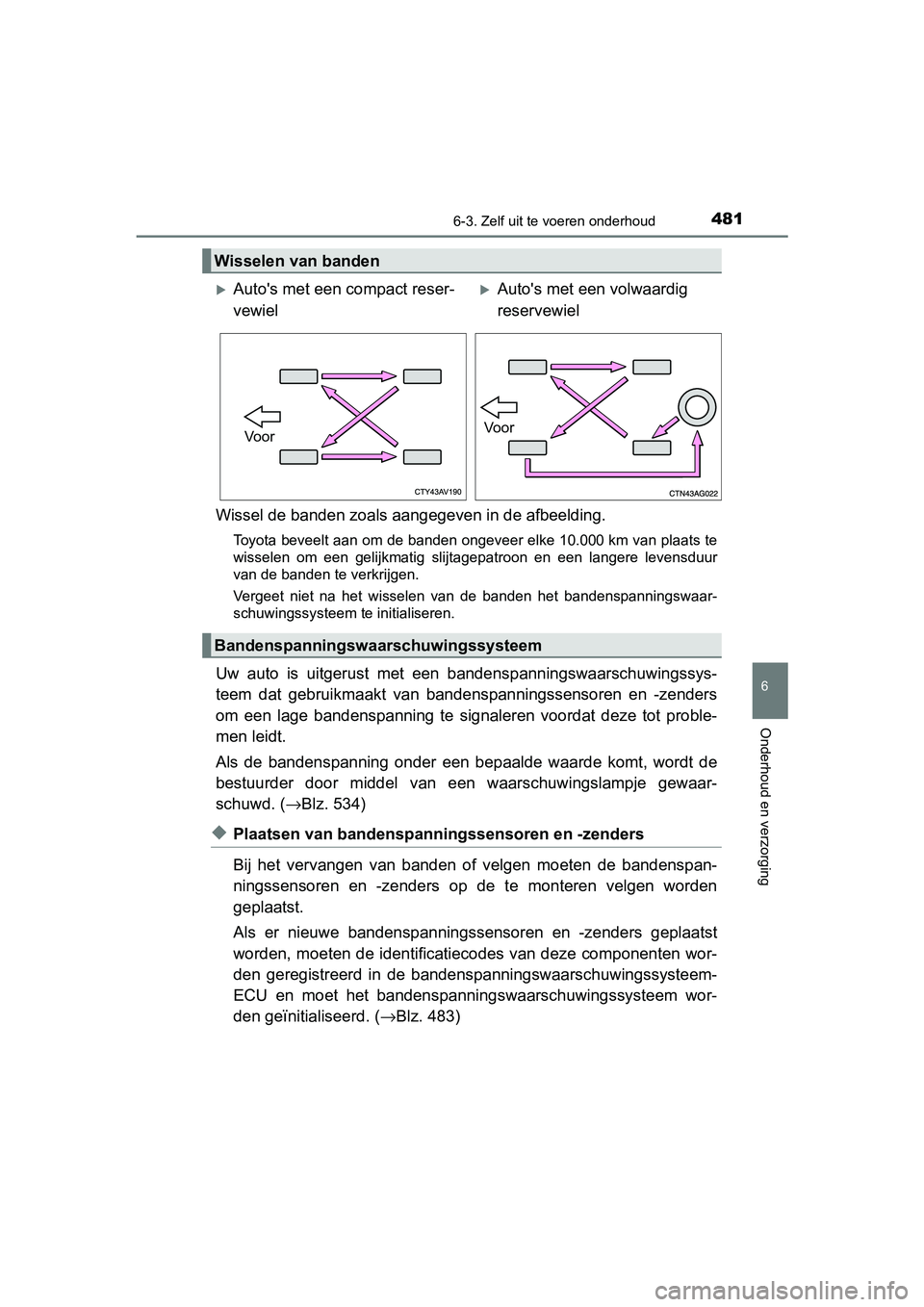

Wissel de banden zoals aangegeven in de afbeelding.
Toyota beveelt aan om de banden ongeveer elke 10.000 km van pla ats te
wisselen om een gelijkmatig slijtagepatroon en een langere levensduur
van de banden te verkrijgen.
Vergeet niet na het wisselen van de banden het bandenspanningsw aar-
schuwingssysteem te initialiseren.
Uw auto is uitgerust met een bandenspanningswaarschuwingssys-
teem dat gebruikmaakt van band enspanningssensoren en -zenders
om een lage bandenspanning te signaleren voordat deze tot proble-
men leidt.
Als de bandenspanning onder een bepaalde waarde komt, wordt de
bestuurder door middel van een waarschuwingslampje gewaar-
schuwd. ( →Blz. 534)
◆Plaatsen van bandenspanningssensoren en -zenders
Bij het vervangen van banden of velgen moeten de bandenspan-
ningssensoren en -zenders op de te monteren velgen worden
geplaatst.
Als er nieuwe bandenspanningssensoren en -zenders geplaatst
worden, moeten de identificatiecodes van deze componenten wor-
den geregistreerd in de bandenspanningswaarschuwingssysteem-
ECU en moet het bandenspanningswaarschuwingssysteem wor-
den geïnitialiseerd. ( →Blz. 483)
Wisselen van banden
Auto's met een compact reser-
vewielAuto's met een volwaardig
reservewiel
VoorVoor
Bandenspanningswaarschuwingssysteem
CAMRY_HV_OM_Europe_OM33D66E .book Page 481 Monday, January 28, 2019 8:33 AM

4826-3. Zelf uit te voeren onderhoud
CAMRY_HV_EE
◆Initialiseren van het bandenspanningswaarschuwingssysteem
■Het bandenspanningswaarschuwingssysteem moet worden
geïnitialiseerd onder de volgende omstandigheden:
● Als de bandenspanning wordt gewijzigd (bijvoorbeeld wanneer
de rijsnelheid of de belading verandert).
● Bij het wijzigen van de bandenspanning omdat er een andere
bandenmaat gemonteerd is.
● Bij het wisselen van wielen.
● Na het uitvoeren van de procedur e voor de zenderidentificatieco-
deregistratie. ( →Blz. 483)
Als het bandenspanningswaarschuwi ngssysteem wordt geïnitiali-
seerd, wordt de actuele bandenspanning als referentiespanning
beschouwd.
■Initialiseren van het bandenspanningswaarschuwingssysteem
Parkeer de auto op een veilige pl aats en zet het hybridesysteem
gedurende ten minste 20 minuten uit.
De initialisatieprocedure kan niet worden gestart als de auto r ijdt.
Breng de banden op de voorgeschreven spanning bij koude ban-
den. (→Blz. 604)
Breng de banden op de voorgeschreven spanning voor de banden in
koude toestand. Deze spanning vormt de referentiespanning voor het
bandenspanningswaarschuwingssysteem.
Schakel het hybridesysteem in. ( →Blz. 252)
Selecteer op het multi-info rmatiedisplay met de bedie-
ningstoetsen voor het instrum entenpaneel op het stuurwiel.
( → Blz. 148).
Selecteer en houd vervolgens ingedrukt.
Selecteer TPWS en druk vervolgens op .
1
2
3
4
5
6
CAMRY_HV_OM_Europe_OM33D66E .book Page 482 Monday, January 28, 2019 8:33 AM

4836-3. Zelf uit te voeren onderhoud
CAMRY_HV_EE
6
Onderhoud en verzorging

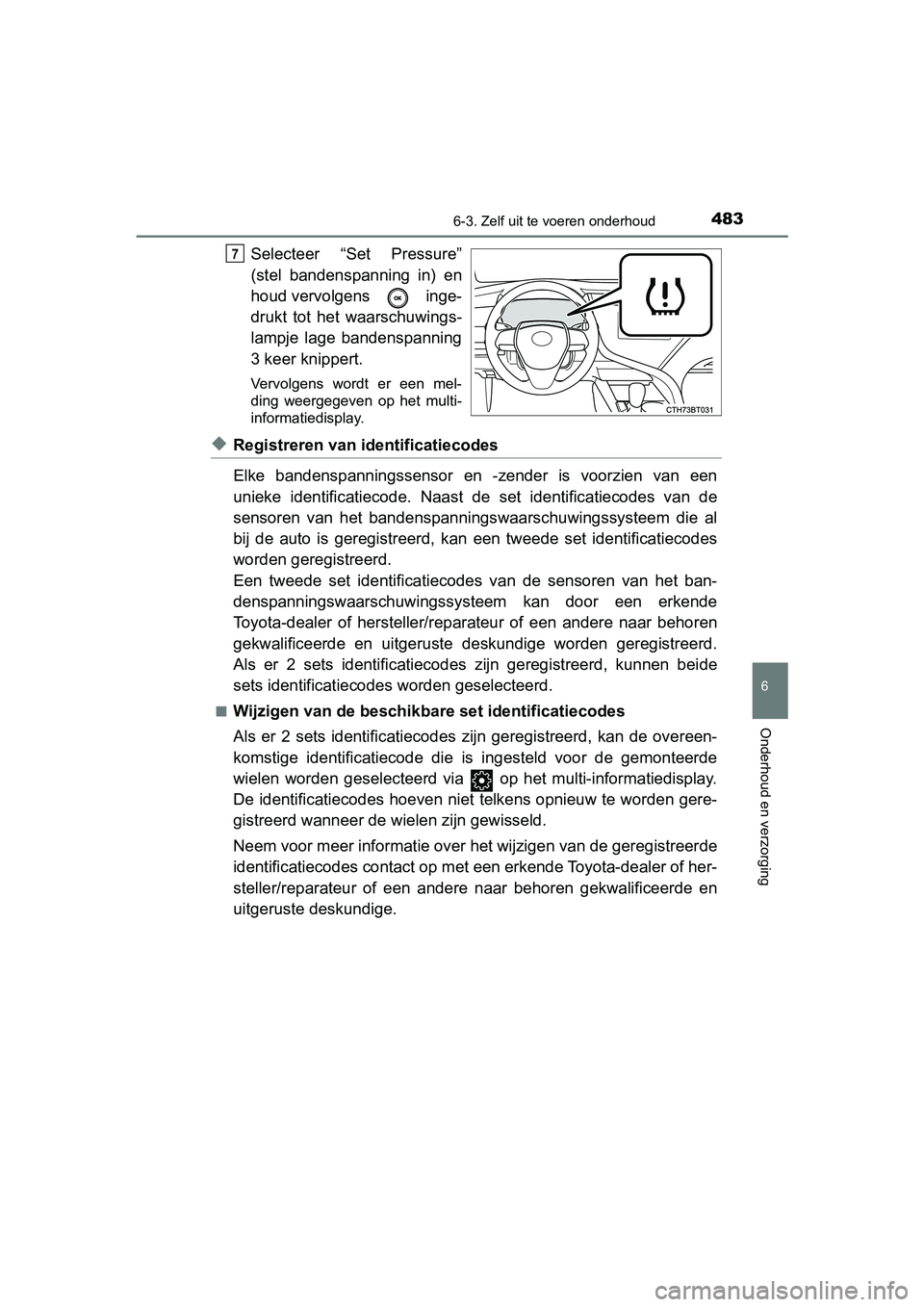

Selecteer “Set Pressure”
(stel bandenspanning in) en
houd vervolgens inge-
drukt tot het waarschuwings-
lampje lage bandenspanning
3 keer knippert.
Vervolgens wordt er een mel-
ding weergegeven op het multi-
informatiedisplay.
◆Registreren van identificatiecodes
Elke bandenspanningssensor en -zender is voorzien van een
unieke identificatiecode. Naast de set identificatiecodes van de
sensoren van het bandenspannings waarschuwingssysteem die al
bij de auto is geregistreerd, kan een tweede set identificatiec odes
worden geregistreerd.
Een tweede set identificatiecodes van de sensoren van het ban-
denspanningswaarschuwingssysteem kan door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behor en
gekwalificeerde en uitgeruste deskundige worden geregistreerd.
Als er 2 sets identificatiecodes zijn geregistreerd, kunnen bei de
sets identificatiecodes worden geselecteerd.
■Wijzigen van de beschikbar e set identificatiecodes
Als er 2 sets identificatiecodes zijn geregistreerd, kan de ove reen-
komstige identificatiecode die is ingesteld voor de gemonteerde
wielen worden geselecteerd via op het multi-informatiedisplay.
De identificatiecodes hoeven niet telkens opnieuw te worden ger e-
gistreerd wanneer de wielen zijn gewisseld.
Neem voor meer informatie over het wijzigen van de geregistreer de
identificatiecodes contact op m et een erkende Toyota-dealer of her-
steller/reparateur of een andere naar behoren gekwalificeerde e n
uitgeruste deskundige.
7
CAMRY_HV_OM_Europe_OM33D66E .book Page 483 Monday, January 28, 2019 8:33 AM

4846-3. Zelf uit te voeren onderhoud
CAMRY_HV_EE

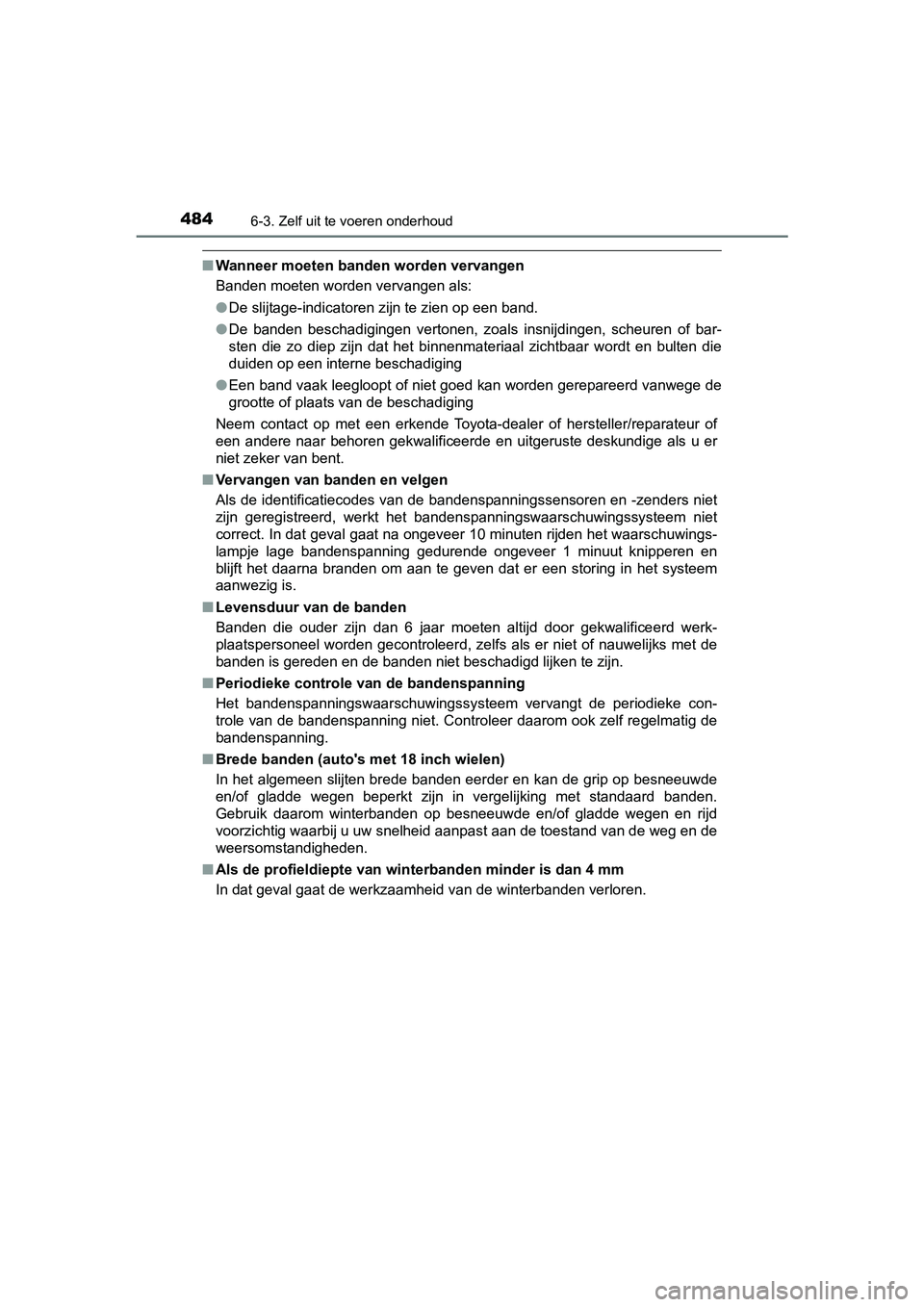

■Wanneer moeten banden worden vervangen
Banden moeten worden vervangen als:
●De slijtage-indicatoren zijn te zien op een band.
● De banden beschadigingen vertonen, zoals insnijdingen, scheuren of bar-
sten die zo diep zijn dat het binnenmateriaal zichtbaar wordt e n bulten die
duiden op een interne beschadiging
● Een band vaak leegloopt of niet goed kan worden gerepareerd vanwege de
grootte of plaats van de beschadiging
Neem contact op met een erkende Toyota-dealer of hersteller/rep arateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundig e als u er
niet zeker van bent.
■ Vervangen van banden en velgen
Als de identificatiecodes van de bandenspanningssensoren en -ze nders niet
zijn geregistreerd, werkt het bandenspanningswaarschuwingssyste em niet
correct. In dat geval gaat na ongeveer 10 minuten rijden het wa arschuwings-
lampje lage bandenspanning gedurende ongeveer 1 minuut knippere n en
blijft het daarna branden om aan te geven dat er een storing in het systeem
aanwezig is.
■ Levensduur van de banden
Banden die ouder zijn dan 6 jaar moeten altijd door gekwalifice erd werk-
plaatspersoneel worden gecontroleerd, zelfs als er niet of nauw elijks met de
banden is gereden en de banden niet beschadigd lijken te zijn.
■ Periodieke controle van de bandenspanning
Het bandenspanningswaarschuwingssysteem vervangt de periodieke con-
trole van de bandenspanning niet. Controleer daarom ook zelf re gelmatig de
bandenspanning.
■ Brede banden (auto's met 18 inch wielen)
In het algemeen slijten brede banden eerder en kan de grip op b esneeuwde
en/of gladde wegen beperkt zijn in vergelijking met standaard b anden.
Gebruik daarom winterbanden op besneeuwde en/of gladde wegen en rijd
voorzichtig waarbij u uw snelheid aanpast aan de toestand van d e weg en de
weersomstandigheden.
■ Als de profieldiepte van winterbanden minder is dan 4 mm
In dat geval gaat de werkzaamheid van de winterbanden verloren.
CAMRY_HV_OM_Europe_OM33D66E .book Page 484 Monday, January 28, 2019 8:33 AM

4856-3. Zelf uit te voeren onderhoud
CAMRY_HV_EE
6
Onderhoud en verzorging

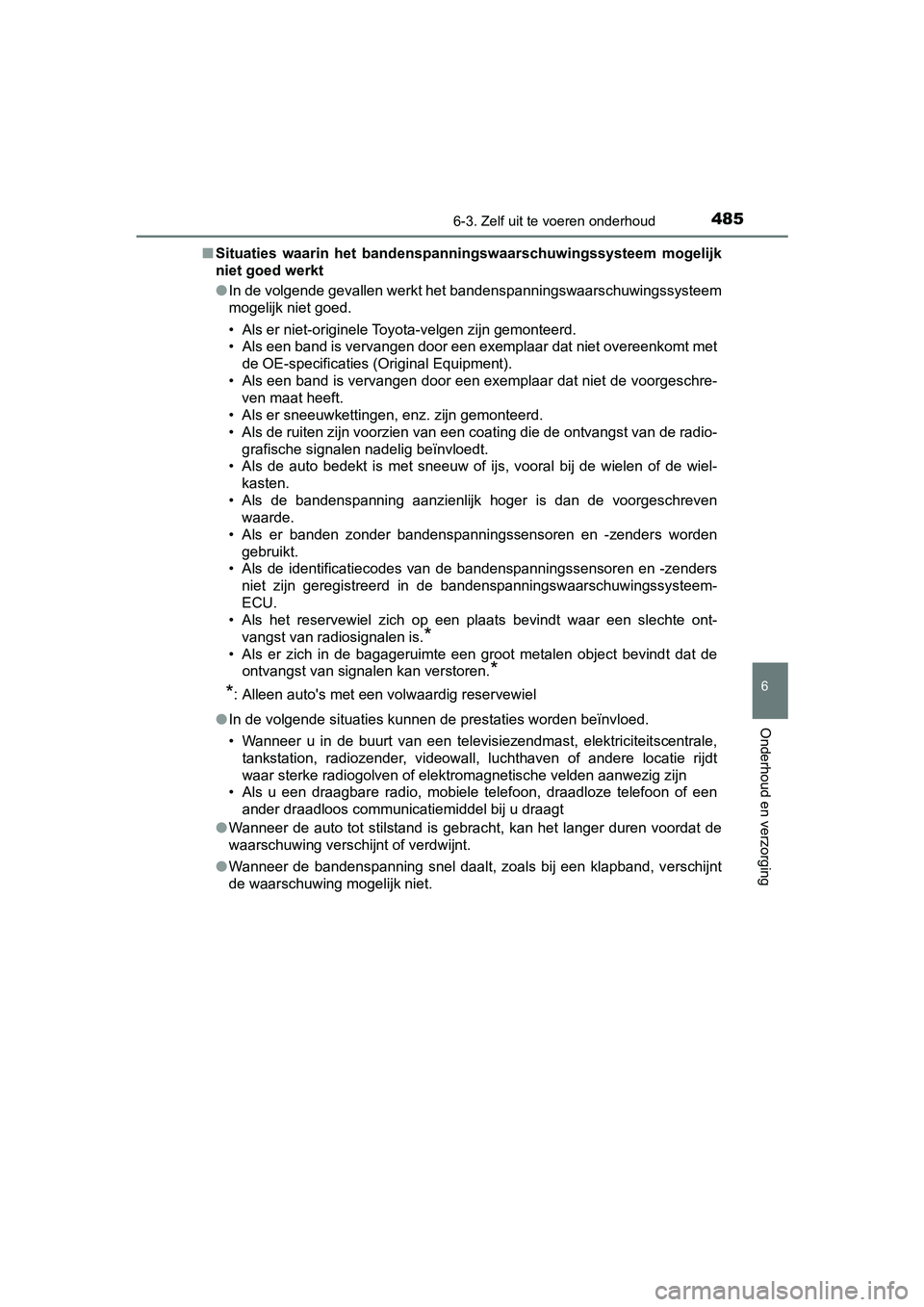

■Situaties waarin het bandenspa nningswaarschuwingssysteem mogelijk
niet goed werkt
● In de volgende gevallen werkt het bandenspanningswaarschuwingss ysteem
mogelijk niet goed.
• Als er niet-originele Toyota-velgen zijn gemonteerd.
• Als een band is vervangen door een exemplaar dat niet overeenk omt met
de OE-specificaties (Original Equipment).
• Als een band is vervangen door een exemplaar dat niet de voorg eschre-
ven maat heeft.
• Als er sneeuwkettingen, enz. zijn gemonteerd.
• Als de ruiten zijn voorzien van een coating die de ontvangst v an de radio-
grafische signalen nadelig beïnvloedt.
• Als de auto bedekt is met sneeuw of ijs, vooral bij de wielen of de wiel-
kasten.
• Als de bandenspanning aanzienlijk hoger is dan de voorgeschrev en
waarde.
• Als er banden zonder bandenspanningssensoren en -zenders worde n
gebruikt.
• Als de identificatiecodes van de bandenspanningssensoren en -z enders
niet zijn geregistreerd in de bandenspanningswaarschuwingssyste em-
ECU.
• Als het reservewiel zich op een plaats bevindt waar een slecht e ont-
vangst van radiosignalen is.
*
• Als er zich in de bagageruimte een groot metalen object bevind t dat de
ontvangst van signalen kan verstoren.
*
*
: Alleen auto's met een volwaardig reservewiel
● In de volgende situaties kunnen de prestaties worden beïnvloed.
• Wanneer u in de buurt van een televisiezendmast, elektriciteit scentrale,
tankstation, radiozender, videowall, luchthaven of andere locat ie rijdt
waar sterke radiogolven of elektromagnetische velden aanwezig z ijn
• Als u een draagbare radio, mobiele telefoon, draadloze telefoo n of een
ander draadloos communicatiemiddel bij u draagt
● Wanneer de auto tot stilstand is gebracht, kan het langer duren voordat de
waarschuwing verschijnt of verdwijnt.
● Wanneer de bandenspanning snel daalt, zoals bij een klapband, v erschijnt
de waarschuwing mogelijk niet.
CAMRY_HV_OM_Europe_OM33D66E .book Page 485 Monday, January 28, 2019 8:33 AM

4866-3. Zelf uit te voeren onderhoud
CAMRY_HV_EE■

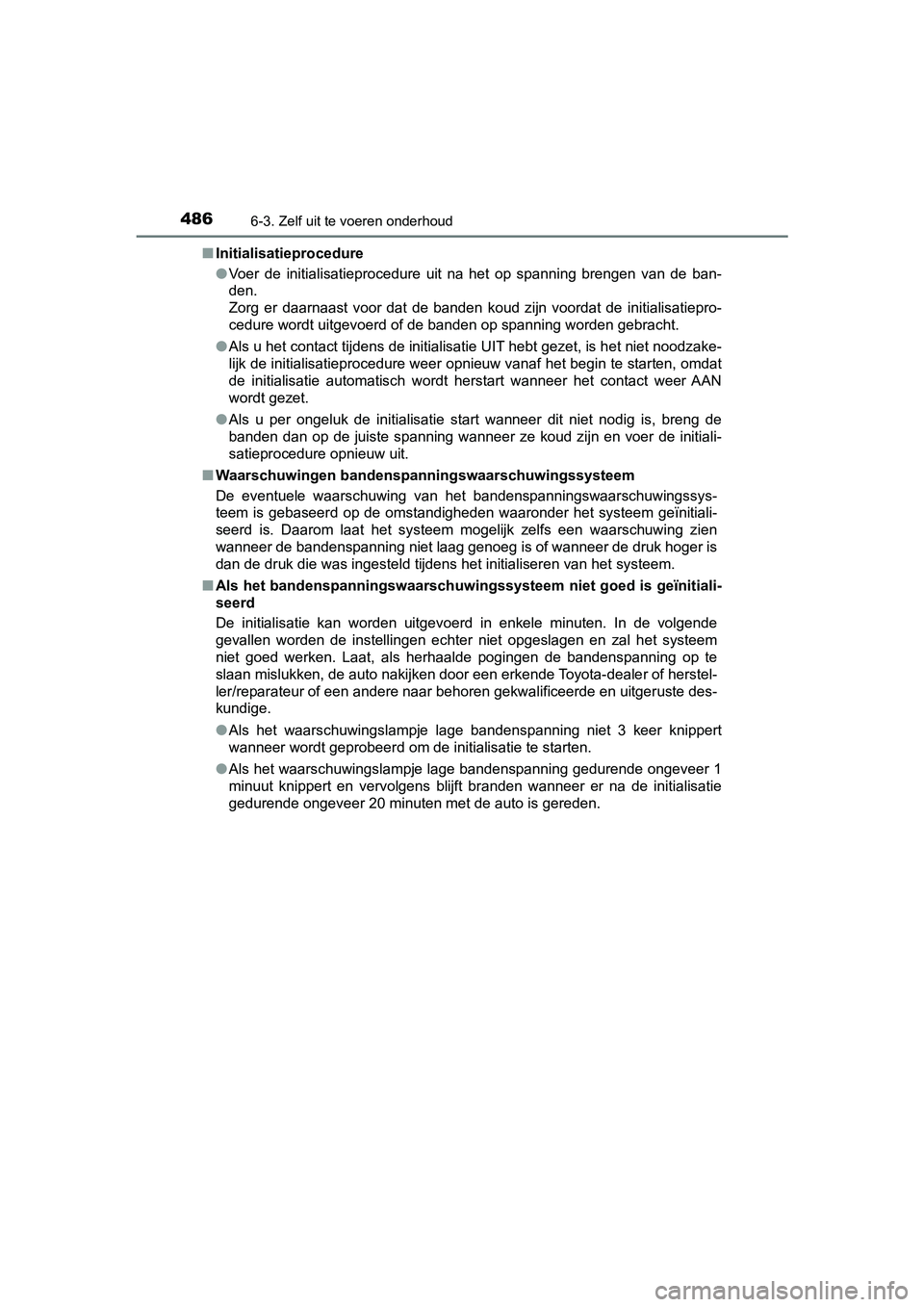

Initialisatieprocedure
●Voer de initialisatieprocedure uit na het op spanning brengen van de ban-
den.
Zorg er daarnaast voor dat de banden koud zijn voordat de initi alisatiepro-
cedure wordt uitgevoerd of de banden op spanning worden gebracht.
● Als u het contact tijdens de initialisatie UIT hebt gezet, is h et niet noodzake-
lijk de initialisatieprocedure weer opnieuw vanaf het begin te starten, omdat
de initialisatie automatisch wordt herstart wanneer het contact weer AAN
wordt gezet.
● Als u per ongeluk de initialisatie start wanneer dit niet nodig is, breng de
banden dan op de juiste spanning wanneer ze koud zijn en voer d e initiali-
satieprocedure opnieuw uit.
■ Waarschuwingen bandenspanningswaarschuwingssysteem
De eventuele waarschuwing van het bandenspanningswaarschuwingss ys-
teem is gebaseerd op de omstandigheden waaronder het systeem ge ïnitiali-
seerd is. Daarom laat het systeem mogelijk zelfs een waarschuwi ng zien
wanneer de bandenspanning niet laag genoeg is of wanneer de dru k hoger is
dan de druk die was ingesteld tijdens het initialiseren van het systeem.
■ Als het bandenspanningswaarschuwingssysteem niet goed is geïnit iali-
seerd
De initialisatie kan worden uitgevoerd in enkele minuten. In de volgende
gevallen worden de instellingen echter niet opgeslagen en zal h et systeem
niet goed werken. Laat, als herhaalde pogingen de bandenspannin g op te
slaan mislukken, de auto nakijken door een erkende Toyota-deale r of herstel-
ler/reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige.
● Als het waarschuwingslampje lage bandenspanning niet 3 keer kni ppert
wanneer wordt geprobeerd om de initialisatie te starten.
● Als het waarschuwingslampje lage bandenspanning gedurende ongev eer 1
minuut knippert en vervolgens blijft branden wanneer er na de i nitialisatie
gedurende ongeveer 20 minuten met de auto is gereden.
CAMRY_HV_OM_Europe_OM33D66E .book Page 486 Monday, January 28, 2019 8:33 AM

4876-3. Zelf uit te voeren onderhoud
CAMRY_HV_EE
6
Onderhoud en verzorging

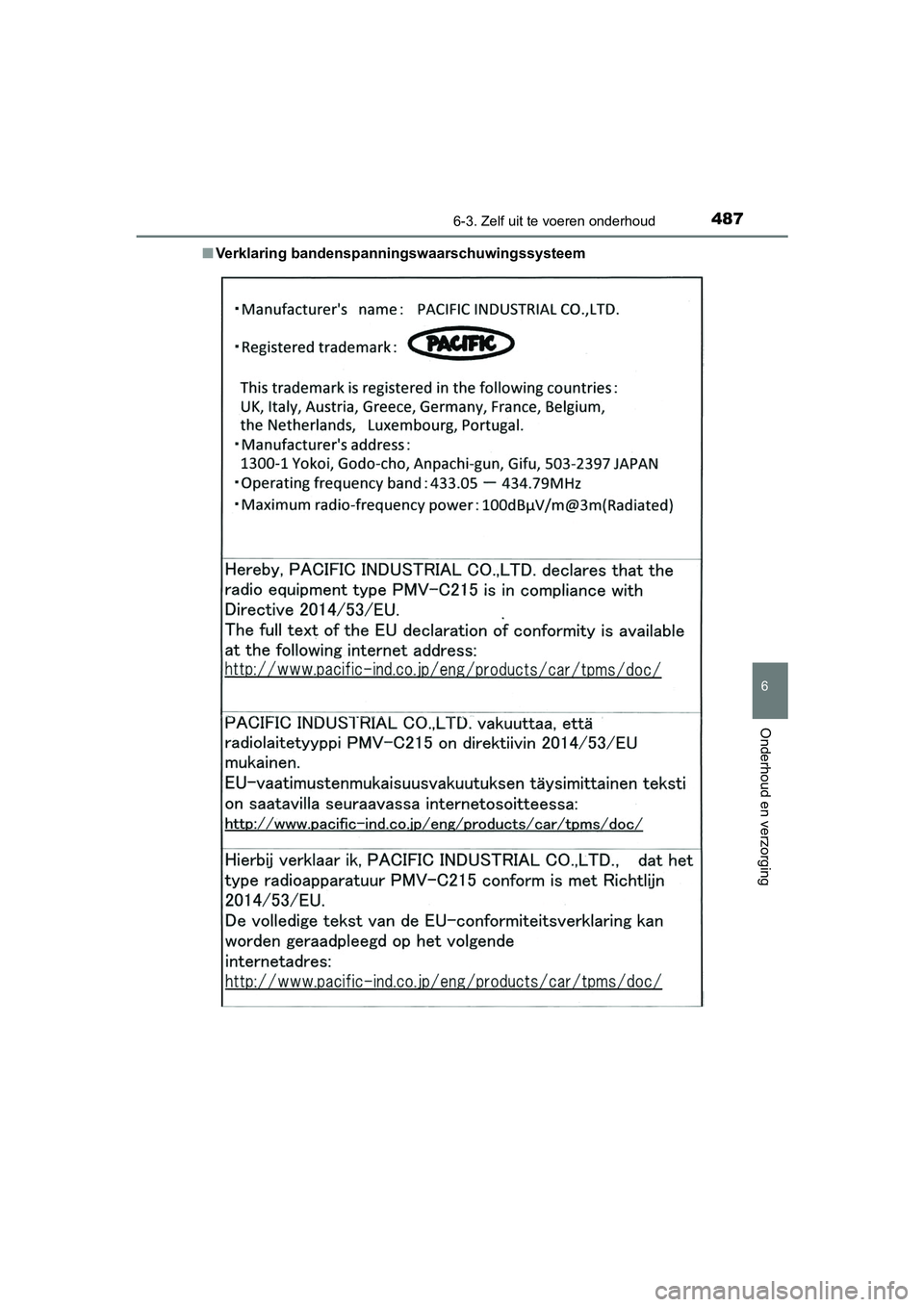

■Verklaring bandenspanningswaarschuwingssysteem
CAMRY_HV_OM_Europe_OM33D66E .book Page 487 Monday, January 28, 2019 8:33 AM

4886-3. Zelf uit te voeren onderhoud
CAMRY_HV_EE
CAMRY_HV_OM_Europe_OM33D66E.book Page 488 Monday, January 28, 2019 8:33 AM

4896-3. Zelf uit te voeren onderhoud
CAMRY_HV_EE
6
Onderhoud en verzorging
CAMRY_HV_OM_Europe_OM33D66E .book Page 489 Monday, January 28, 2019 8:33 AM
