TOYOTA CAMRY 2019 Návod na použití (in Czech)

6017-2. Postupy v případě nouze
CAMRY_HV_EE_CZ
7
Když nastanou potíže

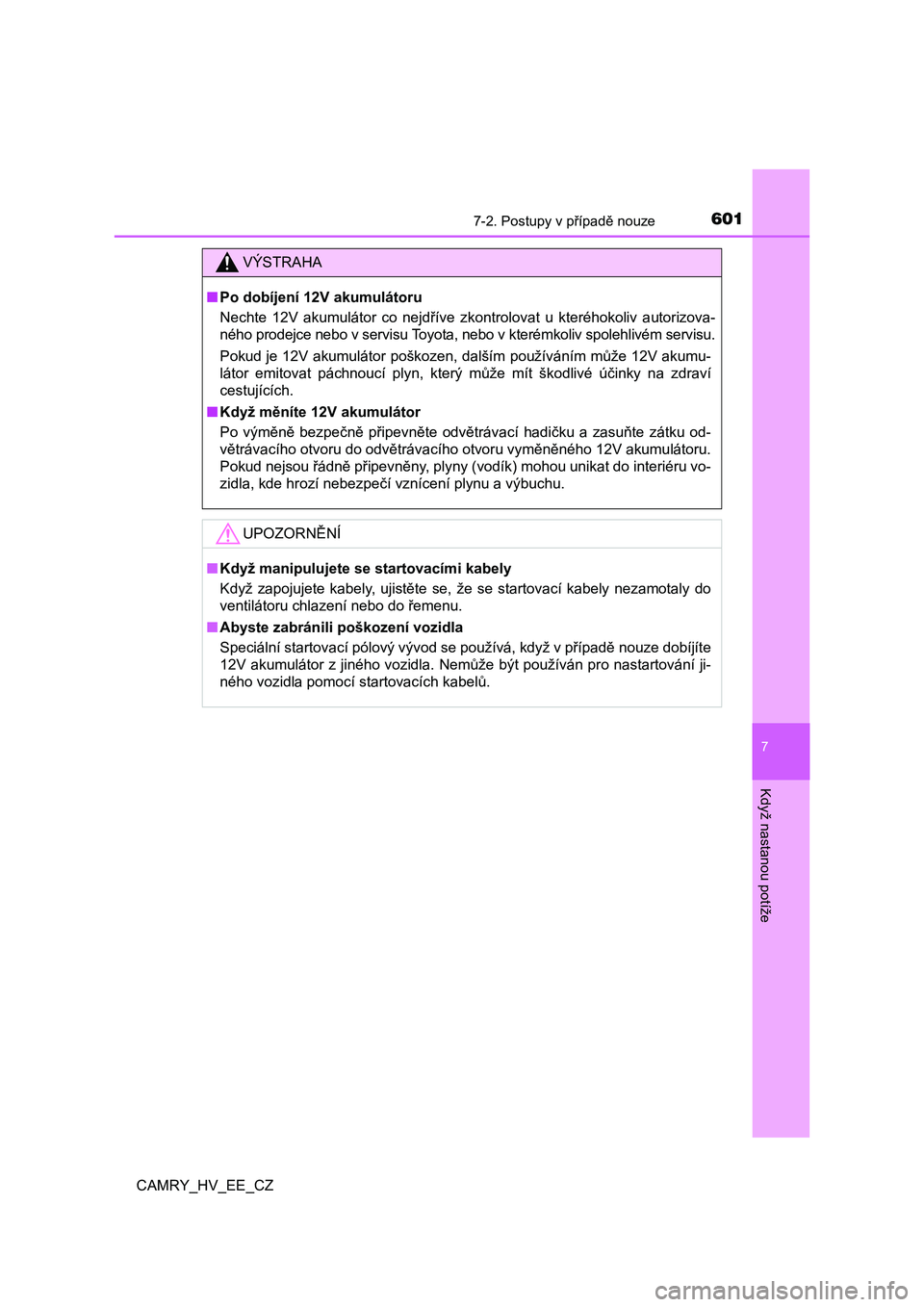

VÝSTRAHA
■Po dobíjení 12V akumulátoru
Nechte 12V akumulátor co nejdříve zkontrolovat u kteréhokoliv a utorizova-
ného prodejce nebo v servisu Toyota, nebo v kterémkoliv spolehl ivém servisu.
Pokud je 12V akumulátor poškozen, dalším používáním může 12V ak umu-
látor emitovat páchnoucí plyn, který může mít škodlivé účinky n a zdraví
cestujících.
■ Když měníte 12V akumulátor
Po výměně bezpečně připevněte odvětrávací hadičku a zasuňte zát ku od-
větrávacího otvoru do odvětrávacího otvoru vyměněného 12V akumu látoru.
Pokud nejsou řádně připevněny, plyny (vodík) mohou unikat do in teriéru vo-
zidla, kde hrozí nebezpečí vznícení plynu a výbuchu.
UPOZORNĚNÍ
■ Když manipulujete se startovacími kabely
Když zapojujete kabely, ujistěte se, že se startovací kabely ne zamotaly do
ventilátoru chlazení nebo do řemenu.
■ Abyste zabránili poškození vozidla
Speciální startovací pólový vývod se používá, když v případě no uze dobíjíte
12V akumulátor z jiného vozidla. Nemůže být používán pro nastar tování ji-
ného vozidla pomocí startovacích kabelů.

6027-2. Postupy v případě nouze
CAMRY_HV_EE_CZ
■Pokud ručička ukazatele teploty chladicí kapaliny motoru za-
sahuje do červené oblasti nebo se na multiinformačním disple-
ji zobrazí "Engine Coolant Temp High Stop in a Safe Place See
Owner’s Manual".
Zastavte vozidlo na bezpečném místě a vypněte systém klimati-
zace, a pak vypněte hybridní systém.
Pokud vidíte páru:
Poté, co pára zmizí, o patrně zvedněte kapotu.
Pokud nevidíte páru:
Opatrně zvedněte kapotu.
Poté, co se hybridní systém
dostatečně ochladí, prohléd-
něte hadice a blok chladiče
(chladič), zda neuniká kapalina.
Chladič
Ventilátor chlazení
Pokud uniká velké množství chla-
dicí kapaliny, ihned kontaktujte
kteréhokoliv autorizovaného pro-
dejce nebo servis Toyota, nebo
kterýkoliv spolehlivý servis.

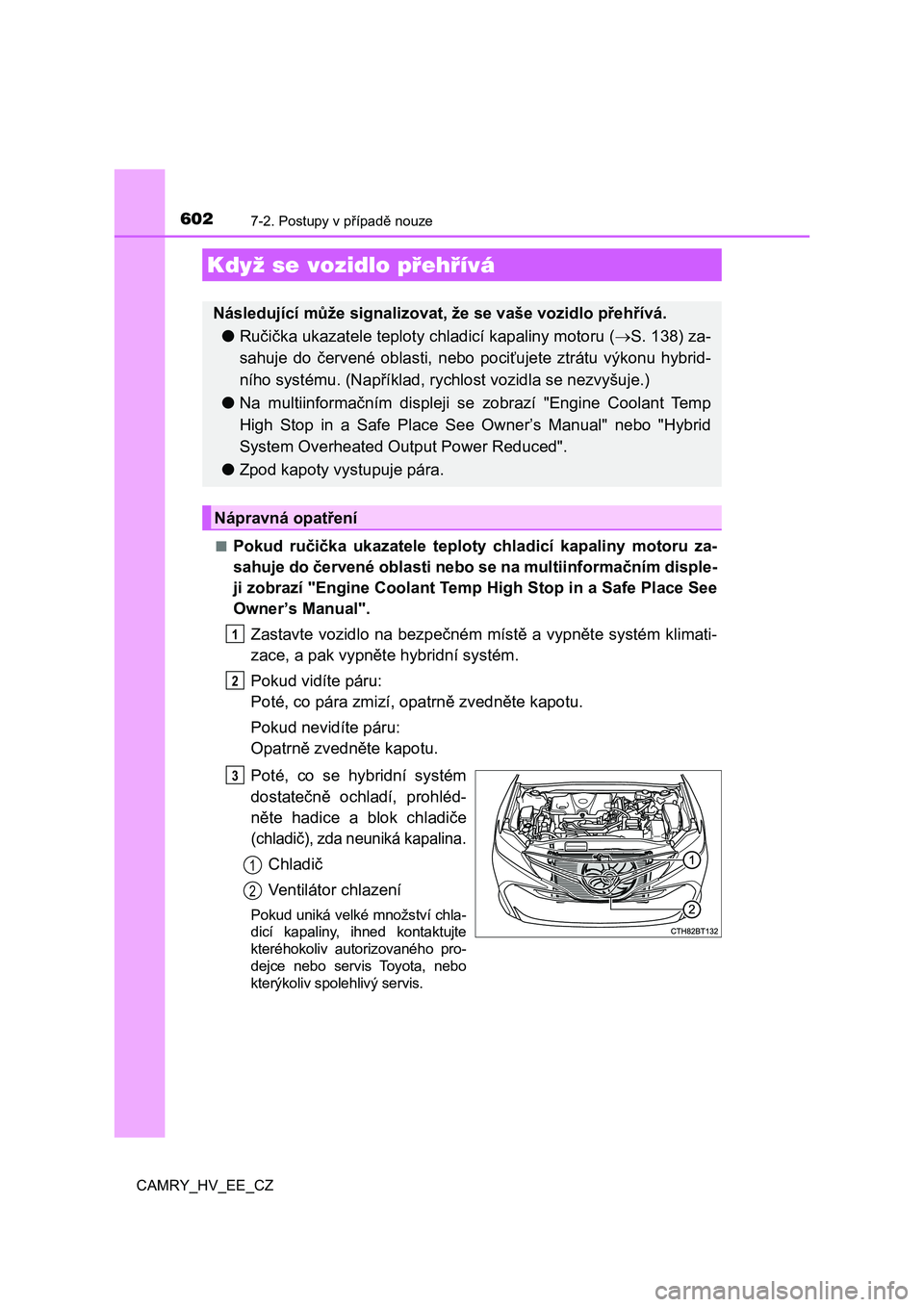

Když se vozidlo přehřívá
Následující může signalizovat , že se vaše vozidlo přehřívá.
● Ručička ukazatele teploty chladicí kapaliny motoru (S. 138) za-
sahuje do červené oblasti, nebo pociťujete ztrátu výkonu hybrid -
ního systému. (Například, ryc hlost vozidla se nezvyšuje.)
● Na multiinformačním displeji se zobrazí "Engine Coolant Temp
High Stop in a Safe Place See Owner’s Manual" nebo "Hybrid
System Overheated Output Power Reduced".
● Zpod kapoty vystupuje pára.
Nápravná opatření
1
2
3
1
2

6037-2. Postupy v případě nouze
CAMRY_HV_EE_CZ
7
Když nastanou potíže

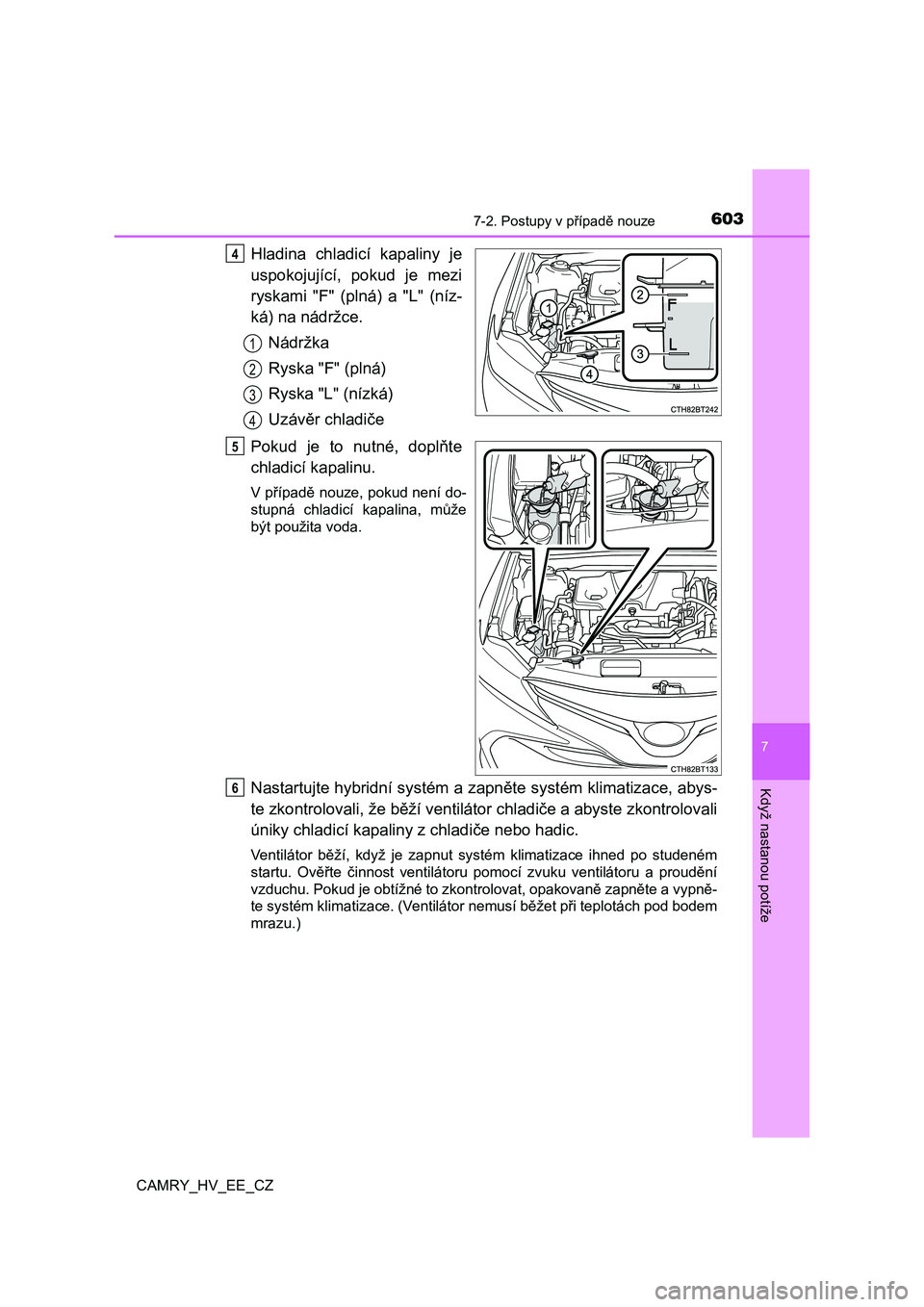

Hladina chladicí kapaliny je
uspokojující, pokud je mezi
ryskami "F" (plná) a "L" (níz-
ká) na nádržce.
Nádržka
Ryska "F" (plná)
Ryska "L" (nízká)
Uzávěr chladiče
Pokud je to nutné, doplňte
chladicí kapalinu.
V případě nouze, pokud není do-
stupná chladicí kapalina, může
být použita voda.
Nastartujte hybridní systém a z apněte systém klimatizace, abys-
te zkontrolovali, že běží ventilátor chladiče a abyste zkontrolovali
úniky chladicí kapaliny z chladiče nebo hadic.
Ventilátor běží, když je zapnut systém klimatizace ihned po studeném
startu. Ověřte činnost ventilátoru pomocí zvuku ventilátoru a p roudění
vzduchu. Pokud je obtížné to zkontrolovat, opakovaně zapněte a vypně-
te systém klimatizace. (Ventilátor nemusí běžet při teplotách p od bodem
mrazu.)
4
1
2
3
4
5
6

6047-2. Postupy v případě nouze
CAMRY_HV_EE_CZ
Pokud není ventilátor v činnosti:
Ihned vypněte hybridní systém a kontaktujte kteréhokoliv autori-
zovaného prodejce nebo servis Toyota, nebo kterýkoliv spolehli-
vý servis.
Pokud je ventilá tor v činnosti:
Nechte vozidlo prohlédnout u nejbližšího autorizovaného prodej-
ce nebo v servisu Toyota, nebo v kterémkoliv spolehlivém servisu.
■Pokud je na multiinformačním displeji zobrazeno hlášení
"Hybrid System Overheat Output Power Reduced"
Zastavte vozidlo na bezpečném místě.
Vypněte hybridní systém a opatrně zvedněte kapotu.
Poté, co se hybridní systém
ochladí, prohlédněte hadice
a blok chladiče (chladič), zda
neuniká kapalina.
Chladič
Ventilátor chlazení
Pokud uniká velké množství chla-
dicí kapaliny, ihned kontaktujte
kteréhokoliv autorizovaného pro-
dejce nebo servis Toyota, nebo
kterýkoliv spolehlivý servis.
Hladina chladicí kapaliny je
uspokojující, pokud je mezi
ryskami "FULL" (plná) a "LOW"
(nízká) na nádržce.
Nádržka
Ryska "FULL" (plná)
Ryska "LOW" (nízká)
7
1
2
3
1
2
4
1
2
3

6057-2. Postupy v případě nouze
CAMRY_HV_EE_CZ
7
Když nastanou potíže
Pokud je to nutné, doplňte
chladicí kapalinu.
V případě nouze, pokud není do-
stupná chladicí kapalina, může
být použita voda.
Po vypnutí hybridního systému a vyčkání po dobu 5 minut nebo
déle, znovu nastartujte hybridní systém a zkontrolujte multiinfor-
mační displej.
Pokud hlášení nezmizí:
Vypněte hybridní systém a kontak tujte kteréhokoliv autorizova-
ného prodejce nebo servis Toyota, nebo kterýkoliv spolehlivý
servis.
Pokud se hlášení nezobrazí:
Teplota hybridního systému poklesla a s vozidlem je možné
normálně jet.
Pokud se však hlášení objevuje často znovu, kontaktujte kterého koliv
autorizovaného prodejce nebo servis Toyota, nebo kterýkoliv spo lehlivý
servis.
5
6

6067-2. Postupy v případě nouze
CAMRY_HV_EE_CZ

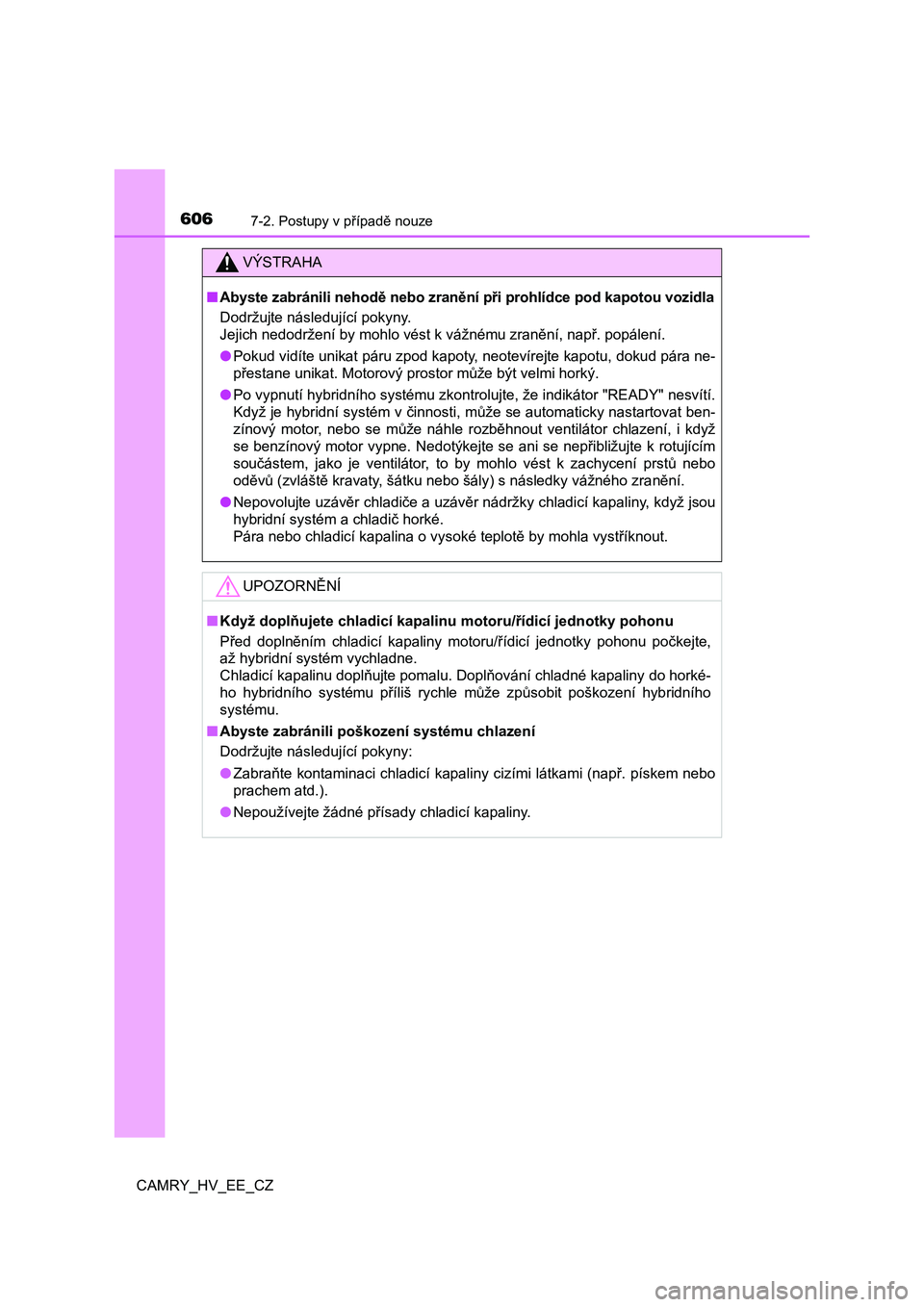

VÝSTRAHA
■Abyste zabránili nehodě nebo zranění při prohlídce pod kapotou vozidla
Dodržujte následující pokyny.
Jejich nedodržení by mohlo vést k vážnému zranění, např. popále ní.
● Pokud vidíte unikat páru zpod kapoty, neotevírejte kapotu, dokud pára ne-
přestane unikat. Motorový prostor může být velmi horký.
● Po vypnutí hybridního systému zkontrolujte, že indikátor "READY" nesvítí.
Když je hybridní systém v činnosti, může se automaticky nastart ovat ben-
zínový motor, nebo se může náhle rozběhnout ventilátor chlazení , i když
se benzínový motor vypne. Nedotýkejte se ani se nepřibližujte k rotujícím
součástem, jako je ventilátor, to by mohlo vést k zachycení prs tů nebo
oděvů (zvláště kravaty, šátku nebo šály) s následky vážného zra nění.
● Nepovolujte uzávěr chladiče a uzávěr nádržky chladicí kapaliny, když jsou
hybridní systém a chladič horké.
Pára nebo chladicí kapalina o vysoké teplotě by mohla vystříkno ut.
UPOZORNĚNÍ
■Když doplňujete chladicí kapalinu motoru/řídicí jednotky pohonu
Před doplněním chladicí kapaliny motoru/řídicí jednotky pohonu počkejte,
až hybridní systém vychladne.
Chladicí kapalinu doplňujte pomalu. Doplňování chladné kapaliny do horké-
ho hybridního systému příliš rychle může způsobit poškození hyb ridního
systému.
■ Abyste zabránili poškození systému chlazení
Dodržujte následující pokyny:
● Zabraňte kontaminaci chladicí kapaliny cizími látkami (např. pískem nebo
prachem atd.).
● Nepoužívejte žádné přísady chladicí kapaliny.

6077-2. Postupy v případě nouze
CAMRY_HV_EE_CZ
7
Když nastanou potíže

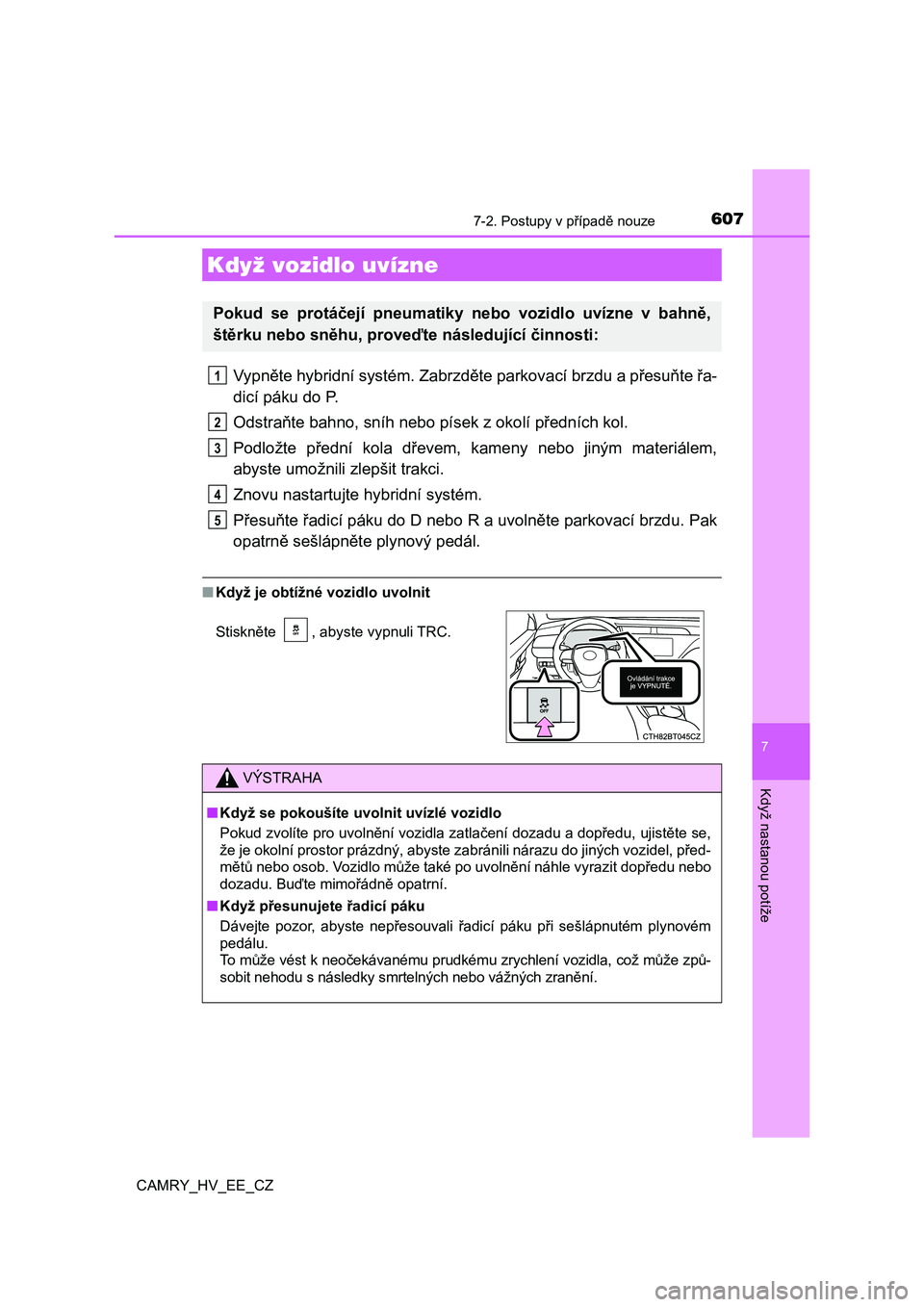

Vypněte hybridní systém. Zabrzděte parkovací brzdu a přesuňte řa-
dicí páku do P.
Odstraňte bahno, sníh nebo písek z okolí předních kol.
Podložte přední kola dřevem, kameny nebo jiným materiálem,
abyste umožnili zlepšit trakci.
Znovu nastartujte hybridní systém.
Přesuňte řadicí páku do D nebo R a uvolněte parkovací brzdu. Pak
opatrně sešlápnět e plynový pedál.
■Když je obtížné vozidlo uvolnit
Když vozidlo uvízne
Pokud se protáčejí pneumatiky nebo vozidlo uvízne v bahně,
štěrku nebo sněhu, prove ďte následující činnosti:
Stiskněte , abyste vypnuli TRC.
VÝSTRAHA
■Když se pokoušíte uvolnit uvízlé vozidlo
Pokud zvolíte pro uvolnění vozidla zatlačení dozadu a dopředu, ujistěte se,
že je okolní prostor prázdný, abyste zabránili nárazu do jiných vozidel, před-
mětů nebo osob. Vozidlo může také po uvolnění náhle vyrazit dop ředu nebo
dozadu. Buďte mimořádně opatrní.
■ Když přesunujete řadicí páku
Dávejte pozor, abyste nepřesouvali řadicí páku při sešlápnutém plynovém
pedálu.
To může vést k neočekávanému prudkému zrychlení vozidla, což mů že způ-
sobit nehodu s následky smrtelných nebo vážných zranění.
1
2
3
4
5

6087-2. Postupy v případě nouze
CAMRY_HV_EE_CZ

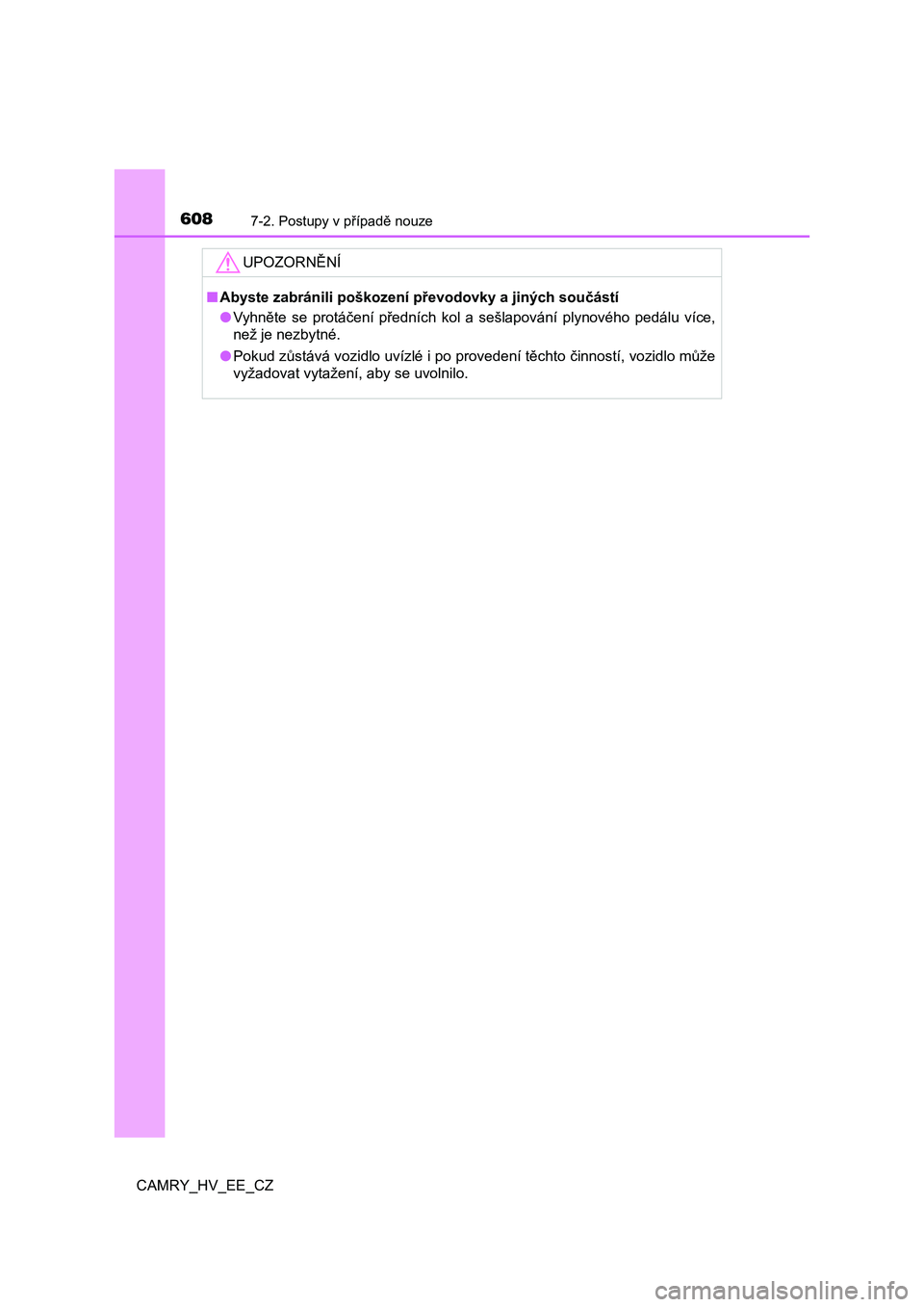

UPOZORNĚNÍ
■Abyste zabránili poškození převodovky a jiných součástí
● Vyhněte se protáčení předních kol a sešlapování plynového pedálu více,
než je nezbytné.
● Pokud zůstává vozidlo uvízlé i po provedení těchto činností, vozidlo může
vyžadovat vytažení, aby se uvolnilo.

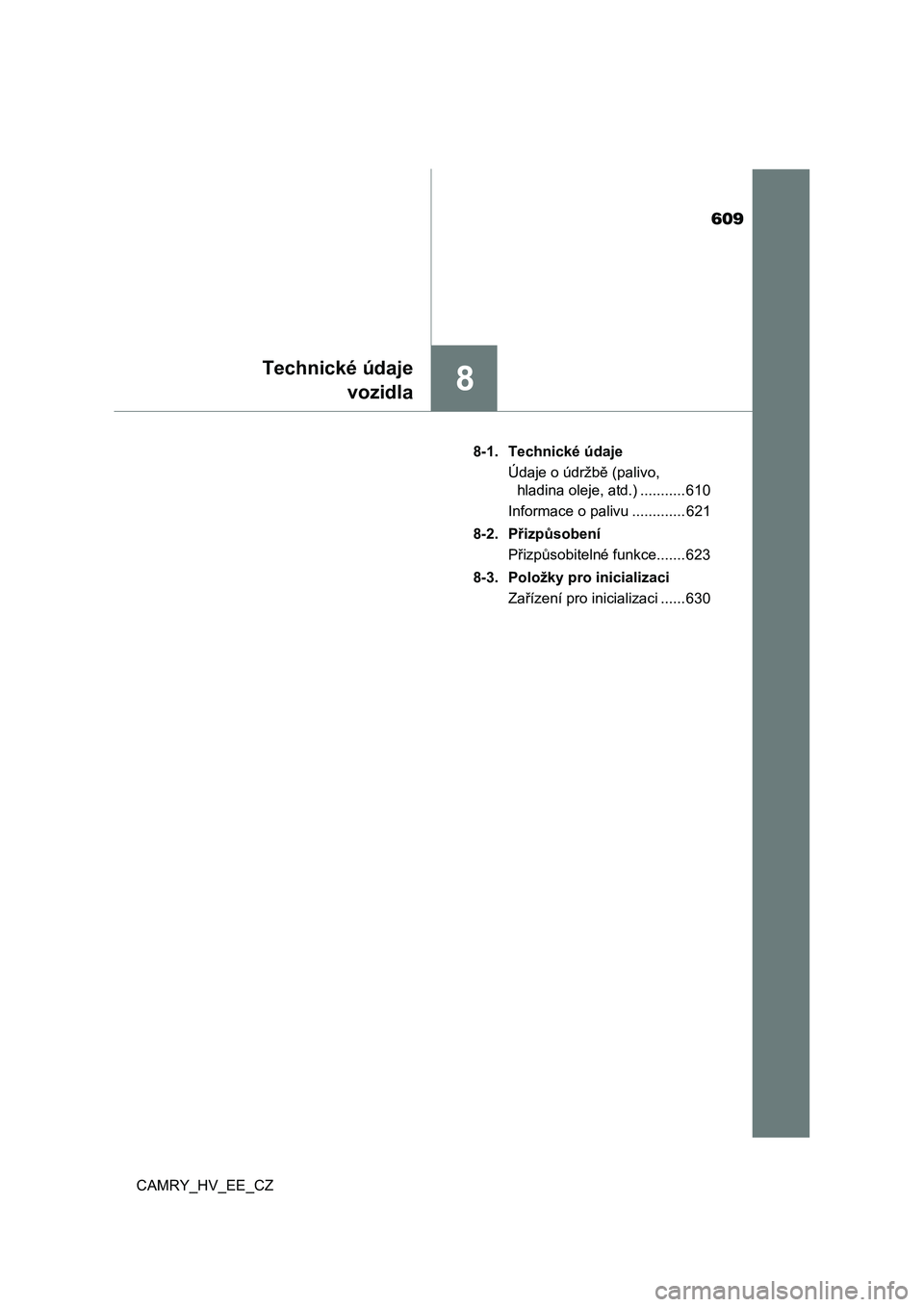

609
8
Technické údaje
vozidla
CAMRY_HV_EE_CZ8-1. Technické údaje
Údaje o údržbě (palivo,
hladina oleje, atd.) ........... 610
Informace o palivu ............. 621
8-2. Přizpůsobení
Přizpůsobitelné funkce....... 623
8-3. Položky pro inicializaci
Zařízení pro inicializaci ...... 630

610
CAMRY_HV_EE_CZ
8-1. Technické údaje
*: Vozidla bez zatížení
■Identifikační číslo vozidla
Identifikační číslo vozidla (VIN) je úřední označení vašeho voz idla.
Toto je základní identifikační číslo vašeho vozidla. Používá se k re-
gistraci vlastnictví vašeho vozidla.
U některých modelů je toto čís-
lo vyraženo na levé horní části
přístrojového panelu.

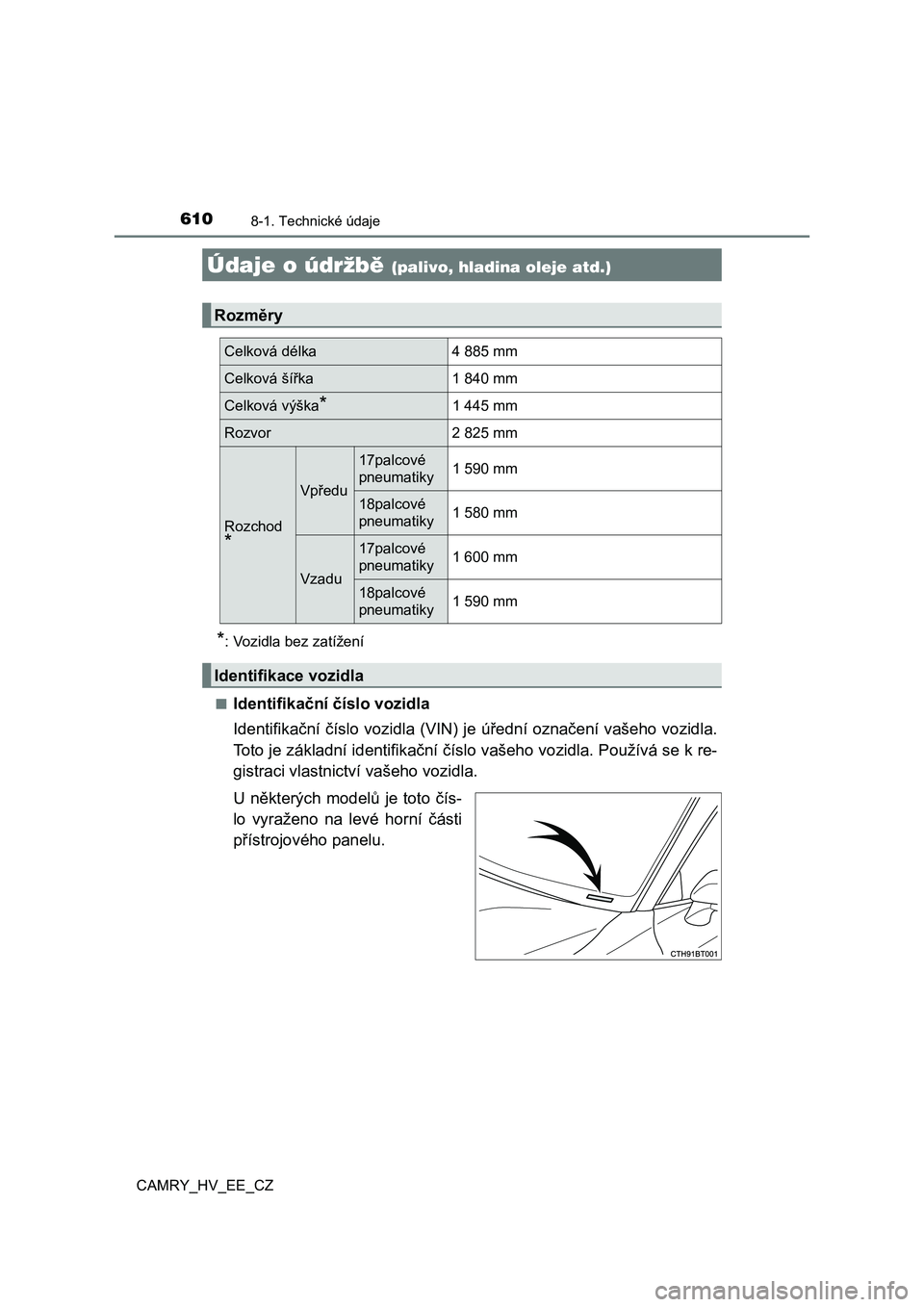

Údaje o údržbě (palivo, hladina oleje atd.)
Rozměry
Celková délka 4 885 mm
Celková šířka 1 840 mm
Celková výška*1 445 mm
Rozvor 2 825 mm
Rozchod
*
Vpředu
17palcové
pneumatiky 1 590 mm
18palcové
pneumatiky 1 580 mm
Vzadu
17palcové
pneumatiky 1 600 mm
18palcové
pneumatiky 1 590 mm
Identifikace vozidla
