TOYOTA CAMRY 2019 Návod na použití (in Czech)

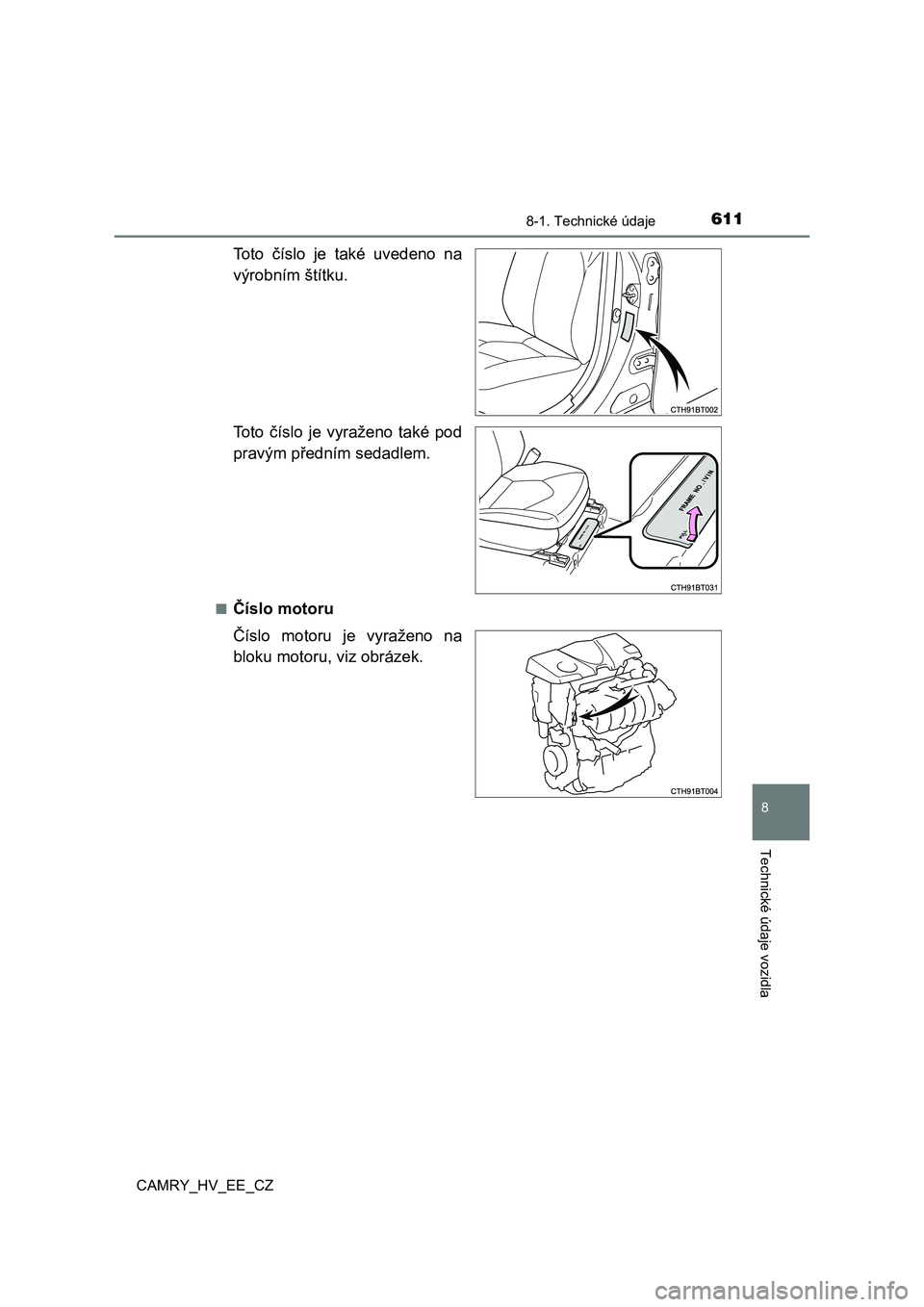

6118-1. Technické údaje
CAMRY_HV_EE_CZ
8
Technické údaje vozidla
Toto číslo je také uvedeno na
výrobním štítku.
Toto číslo je vyraženo také pod
pravým předním sedadlem.
■Číslo motoru
Číslo motoru je vyraženo na
bloku motoru, viz obrázek.

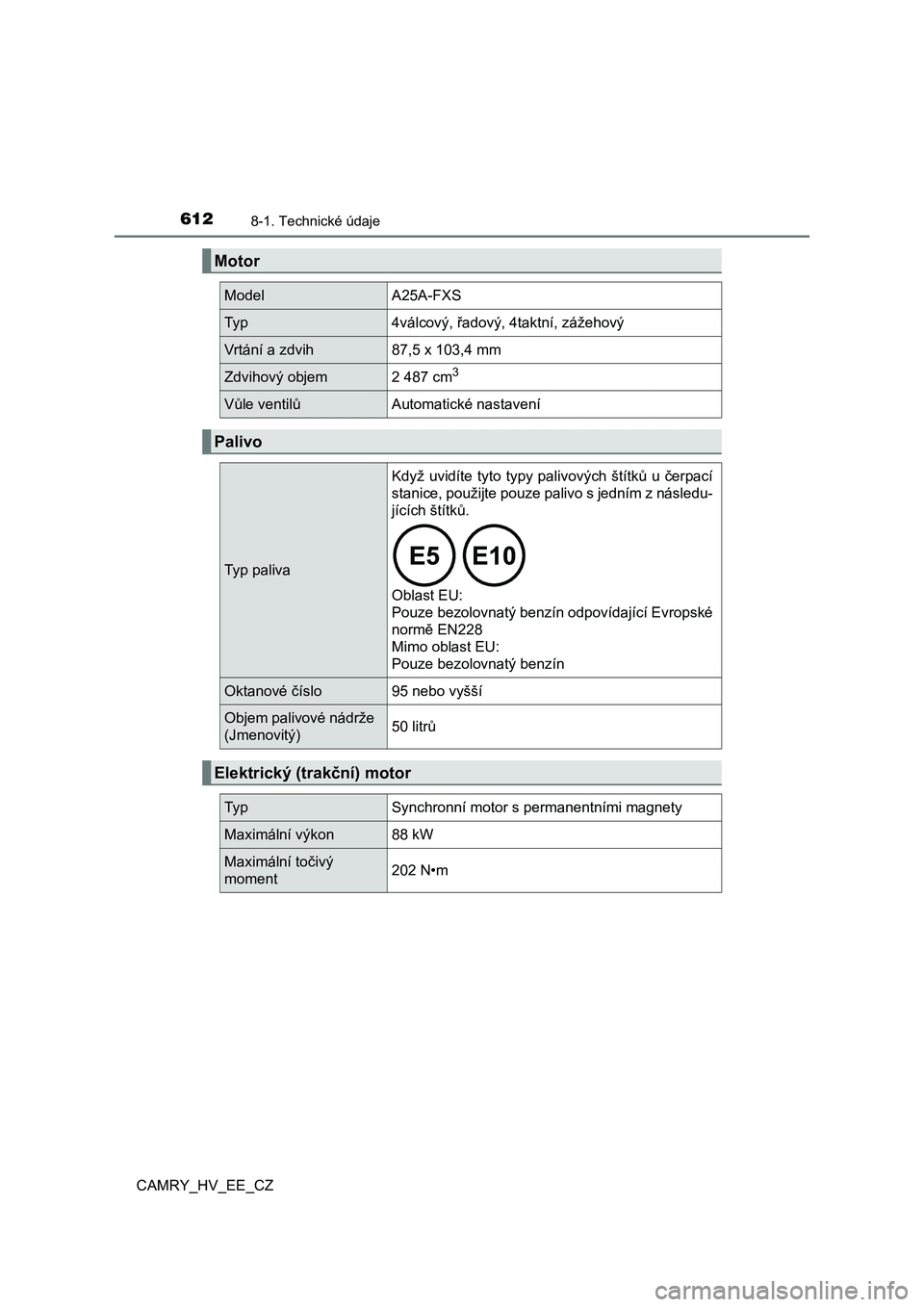

6128-1. Technické údaje
CAMRY_HV_EE_CZ
Motor
Model A25A-FXS
Typ 4válcový, řadový, 4taktní, zážehový
Vrtání a zdvih 87,5 x 103,4 mm
Zdvihový objem 2 487 cm3
Vůle ventilů Automatické nastavení
Palivo
Typ paliva
Když uvidíte tyto typy palivových štítků u čerpací
stanice, použijte pouze palivo s jedním z následu-
jících štítků.

Oblast EU:
Pouze bezolovnatý benzín odpovídající Evropské
normě EN228
Mimo oblast EU:
Pouze bezolovnatý benzín
Oktanové číslo 95 nebo vyšší
Objem palivové nádrže
(Jmenovitý) 50 litrů
Elektrický (trakční) motor
Typ Synchronní motor s permanentními magnety
Maximální výkon 88 kW
Maximální točivý
moment 202 N•m

6138-1. Technické údaje
CAMRY_HV_EE_CZ
8
Technické údaje vozidla
■Objem oleje (Vypuštění a naplnění [Jmenovitý*])
*: Objem motorového oleje je referenční množství, které se používá při vý-
měně motorového oleje. Zahřejte motor a vypněte hybridní systém, po-
čkejte déle než 5 minut a zkontrolujte hladinu oleje na měrce.
■
Volba motorového oleje
Ve vašem vozidle je použit olej "Toyota Genuine Motor Oil". Toyota
doporučuje používat schválený olej "Toyota Genuine Motor Oil".
Můžete použít také jiný motorový olej stejné kvality.
Třída oleje:
0W-16:
Vícerozsahový motorový olej API třídy SN "Resource-Conserving"
nebo SN PLUS "Resource-Conserving"
0W-20, 5W-30 a 10W-30:
Vícerozsahový motorový olej API třídy SL "Energy-Conserving",
SM "Energy-Conserving", SN "Resource-Conserving" nebo SN
PLUS "Resource-Conserving", nebo ILSAC
15W-40:
Vícerozsahový motorový olej API třídy SL, SM, SN nebo SN PLUS
Hybridní (trakční) akumulátor
Typ Nikl-metal hydridový akumulátor
Napětí 7,2 V/modul
Objem 6,5 Ah (3HR)
Počet 34 modulů
Celkové napětí 244,8 V
Systém mazání
S filtrem 4,5 litru
Bez filtru 4,2 litru

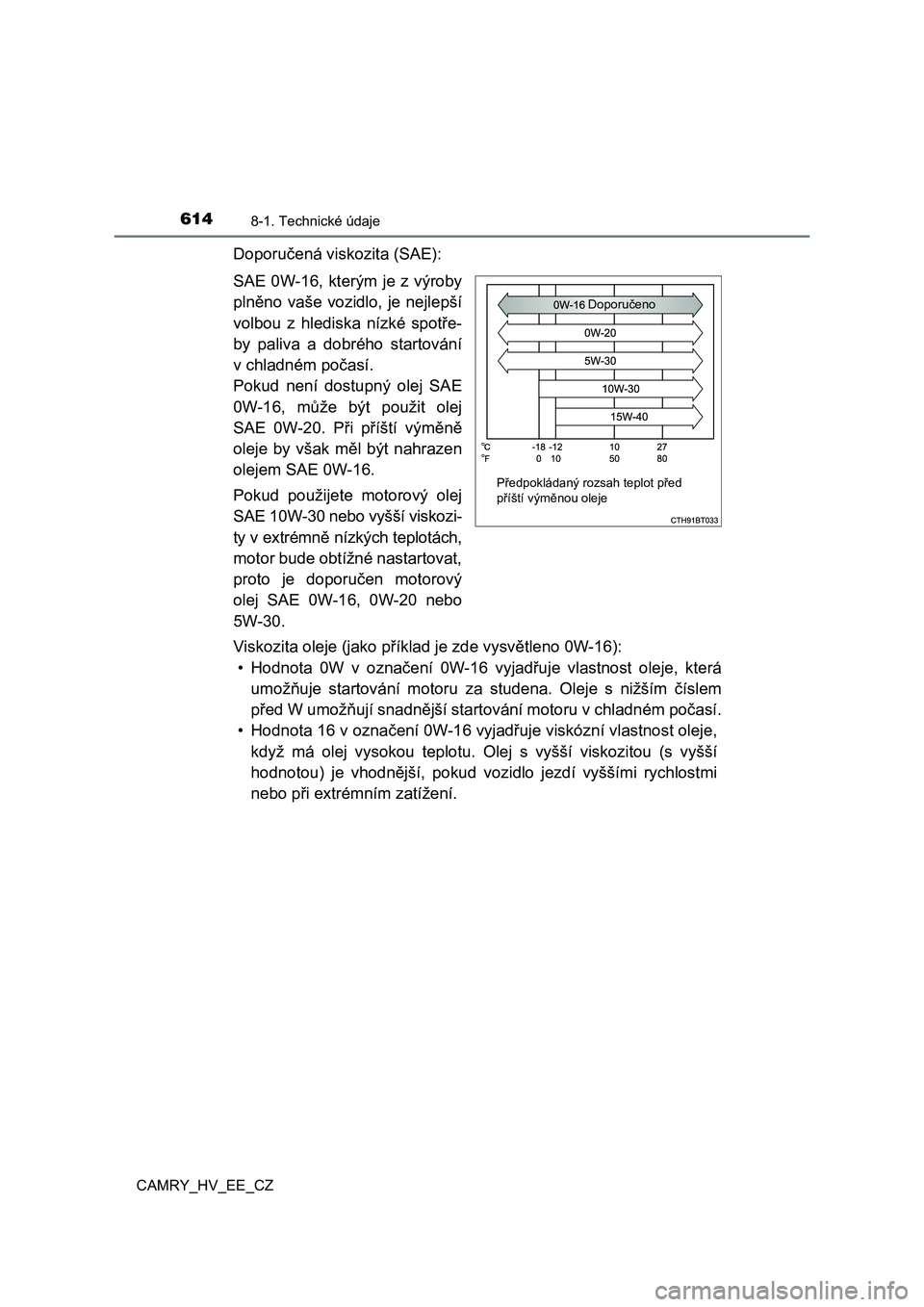

6148-1. Technické údaje
CAMRY_HV_EE_CZ
Doporučená viskozita (SAE):
SAE 0W-16, kterým je z výroby
plněno vaše vozidlo, je nejlepší
volbou z hlediska nízké spotře-
by paliva a dobrého startování
v chladném počasí.
Pokud není dostupný olej SAE
0W-16, může být použit olej
SAE 0W-20. Při příští výměně
oleje by však měl být nahrazen
olejem SAE 0W-16.
Pokud použijete motorový olej
SAE 10W-30 nebo vyšší viskozi-
ty v extrémně nízkých teplotách,
motor bude obtížné nastartovat,
proto je doporučen motorový
olej SAE 0W-16, 0W-20 nebo
5W-30.
Viskozita oleje (jako příkla d je zde vysvětleno 0W-16):
• Hodnota 0W v označení 0W-16 vyjadřuje vlastnost oleje, která
umožňuje startování motoru za studena. Oleje s nižším číslem
před W umožňují snadnější starto vání motoru v chladném počasí.
• Hodnota 16 v označení 0W-16 vyjadřuje viskózní vlastnost oleje ,
když má olej vysokou teplotu. O lej s vyšší viskozitou (s vyšší
hodnotou) je vhodnější, pokud vozi dlo jezdí vyššími rychlostmi
nebo při extrém ním zatížení.
Předpokládaný rozsah teplot před příští výměnou oleje
Doporučeno

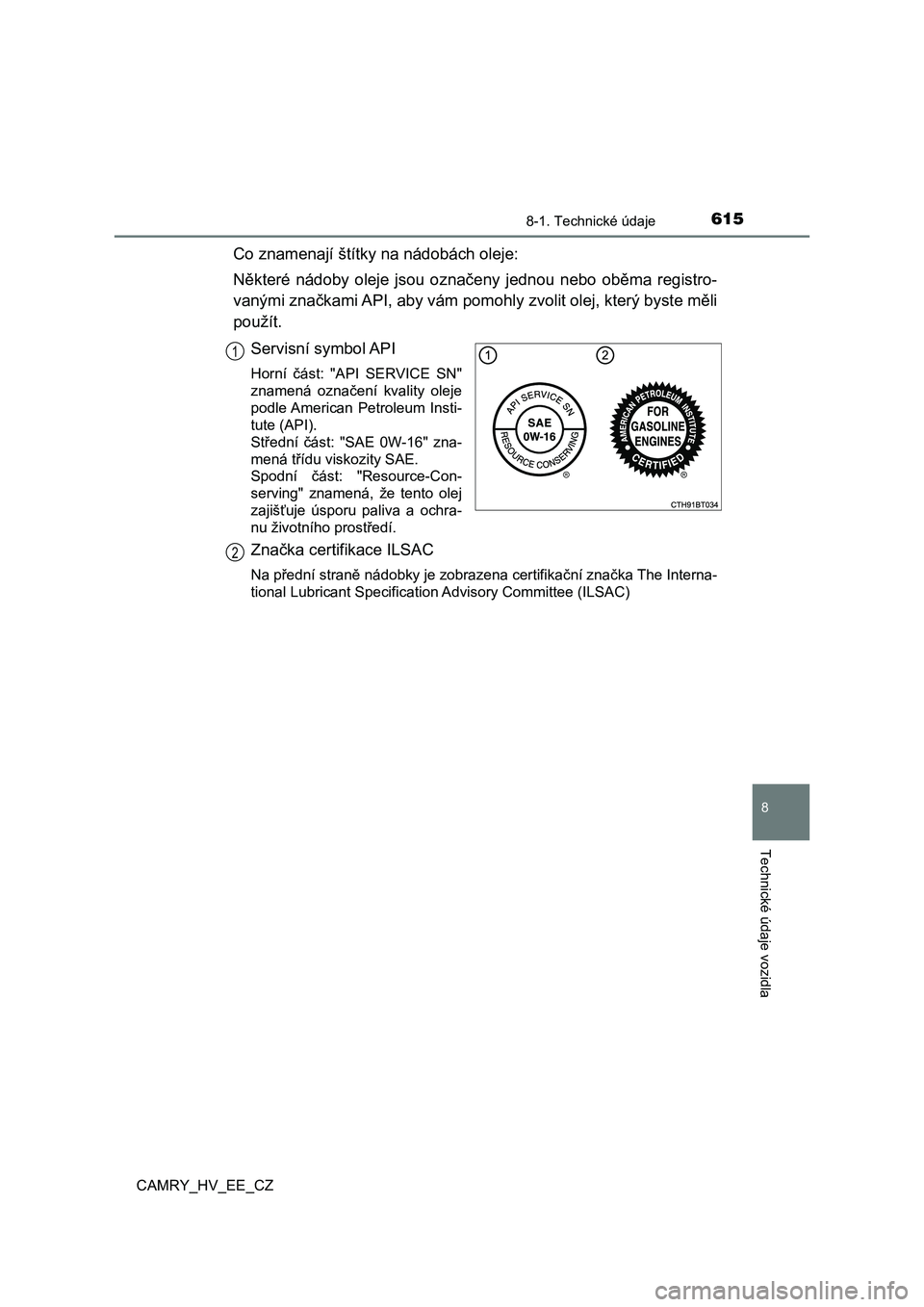

6158-1. Technické údaje
CAMRY_HV_EE_CZ
8
Technické údaje vozidla
Co znamenají štítky na nádobách oleje:
Některé nádoby oleje jsou označeny jednou nebo oběma registro-
vanými značkami API, aby vám pomohly zvolit olej, který byste m ěli
použít.
Servisní symbol API
Horní část: "API SERVICE SN"
znamená označení kvality oleje
podle American Petroleum Insti-
tute (API).
Střední část: "SAE 0W-16" zna-
mená třídu viskozity SAE.
Spodní část: "Resource-Con-
serving" znamená, že tento olej
zajišťuje úsporu paliva a ochra-
nu životního prostředí.
Značka certifikace ILSAC
Na přední straně nádobky je zobrazena certifikační značka The I nterna-
tional Lubricant Specification Advisory Committee (ILSAC)
1
2

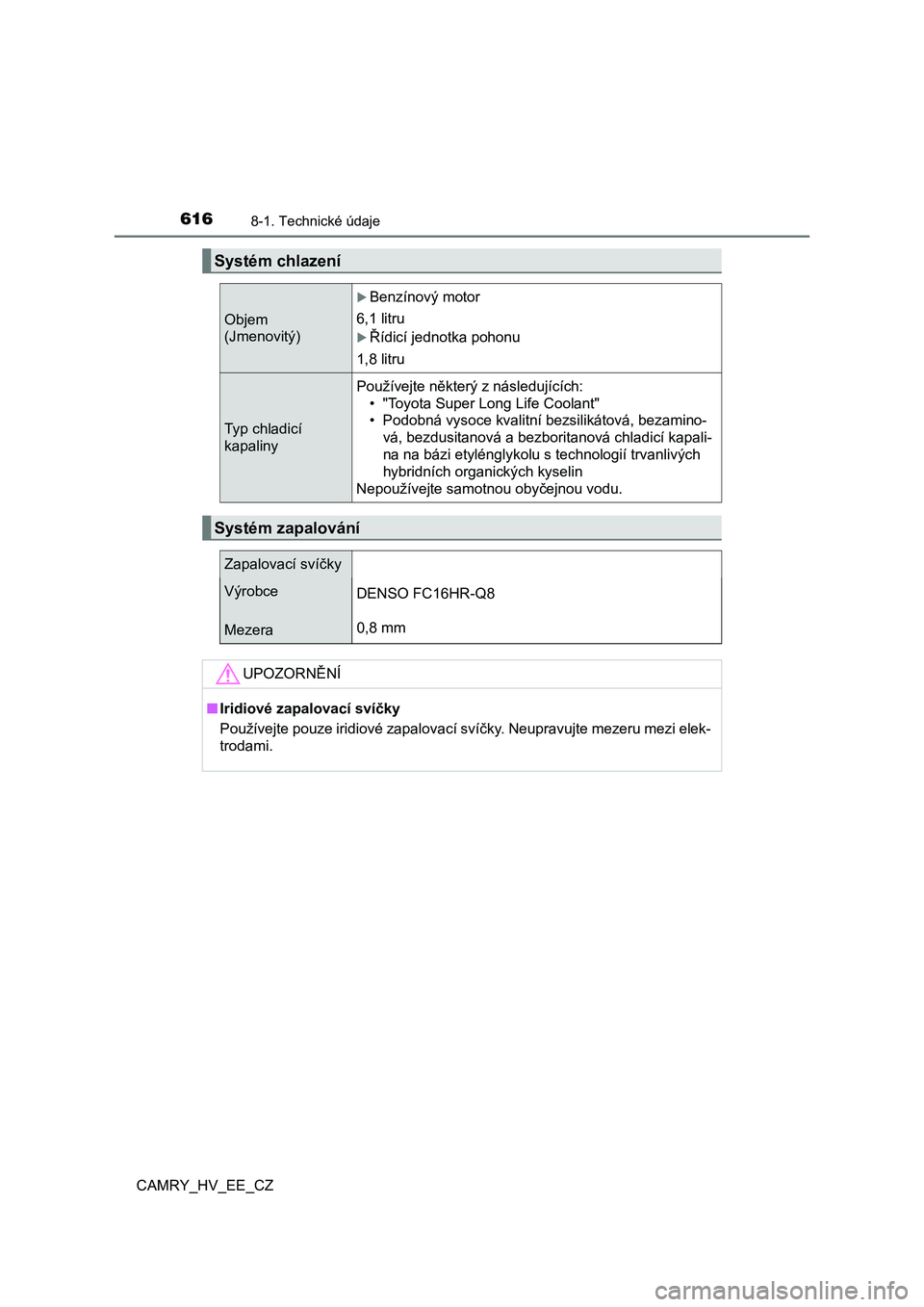

6168-1. Technické údaje
CAMRY_HV_EE_CZ
Systém chlazení
Objem
(Jmenovitý)
Benzínový motor
6,1 litru
Řídicí jednotka pohonu
1,8 litru
Typ chladicí
kapaliny
Používejte některý z následujících:
• "Toyota Super Long Life Coolant"
• Podobná vysoce kvalitní bezsilikátová, bezamino-
vá, bezdusitanová a bezboritanová chladicí kapali-
na na bázi etylénglykolu s technologií trvanlivých
hybridních organických kyselin
Nepoužívejte samotnou obyčejnou vodu.
Systém zapalování
Zapalovací svíčky
Výrobce
Mezera
DENSO FC16HR-Q8
0,8 mm
UPOZORNĚNÍ
■ Iridiové zapalovací svíčky
Používejte pouze iridiové zapalovací svíčky. Neupravujte mezeru mezi elek-
trodami.

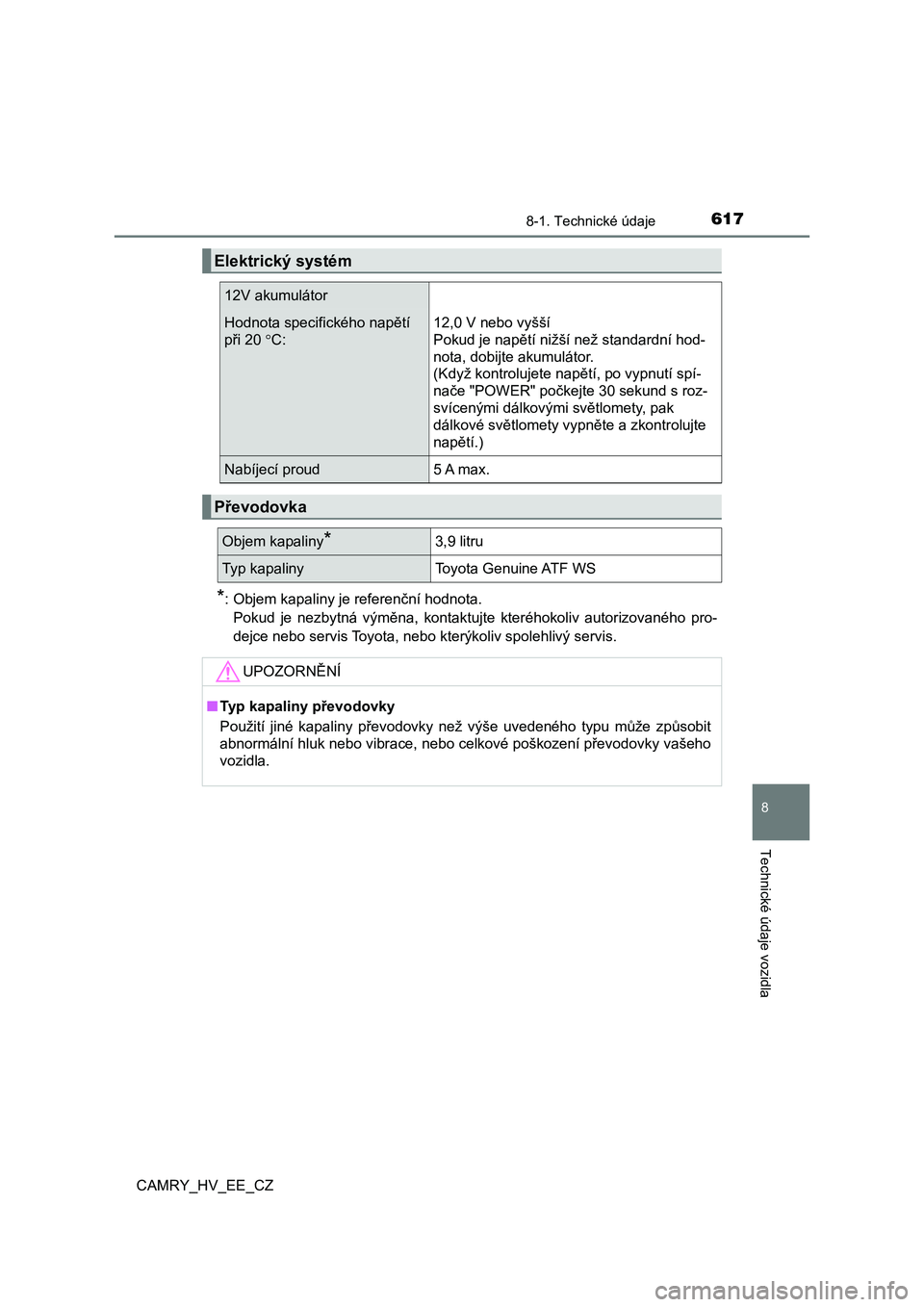

6178-1. Technické údaje
CAMRY_HV_EE_CZ
8
Technické údaje vozidla
*: Objem kapaliny je referenční hodnota.
Pokud je nezbytná výměna, kontaktujte kteréhokoliv autorizované ho pro-
dejce nebo servis Toyota, nebo kterýkoliv spolehlivý servis.
Elektrický systém
12V akumulátor
Hodnota specifického napětí
při 20 C:
12,0 V nebo vyšší
Pokud je napětí nižší než standardní hod-
nota, dobijte akumulátor.
(Když kontrolujete napětí, po vypnutí spí-
nače "POWER" počkejte 30 sekund s roz-
svícenými dálkovými světlomety, pak
dálkové světlomety vypněte a zkontrolujte
napětí.)
Nabíjecí proud5 A max.
Převodovka
Objem kapaliny*3,9 litru
Typ kapaliny Toyota Genuine ATF WS
UPOZORNĚNÍ
■ Typ kapaliny převodovky
Použití jiné kapaliny převodovky než výše uvedeného typu může z působit
abnormální hluk nebo vibrace, nebo celkové poškození převodovky vašeho
vozidla.

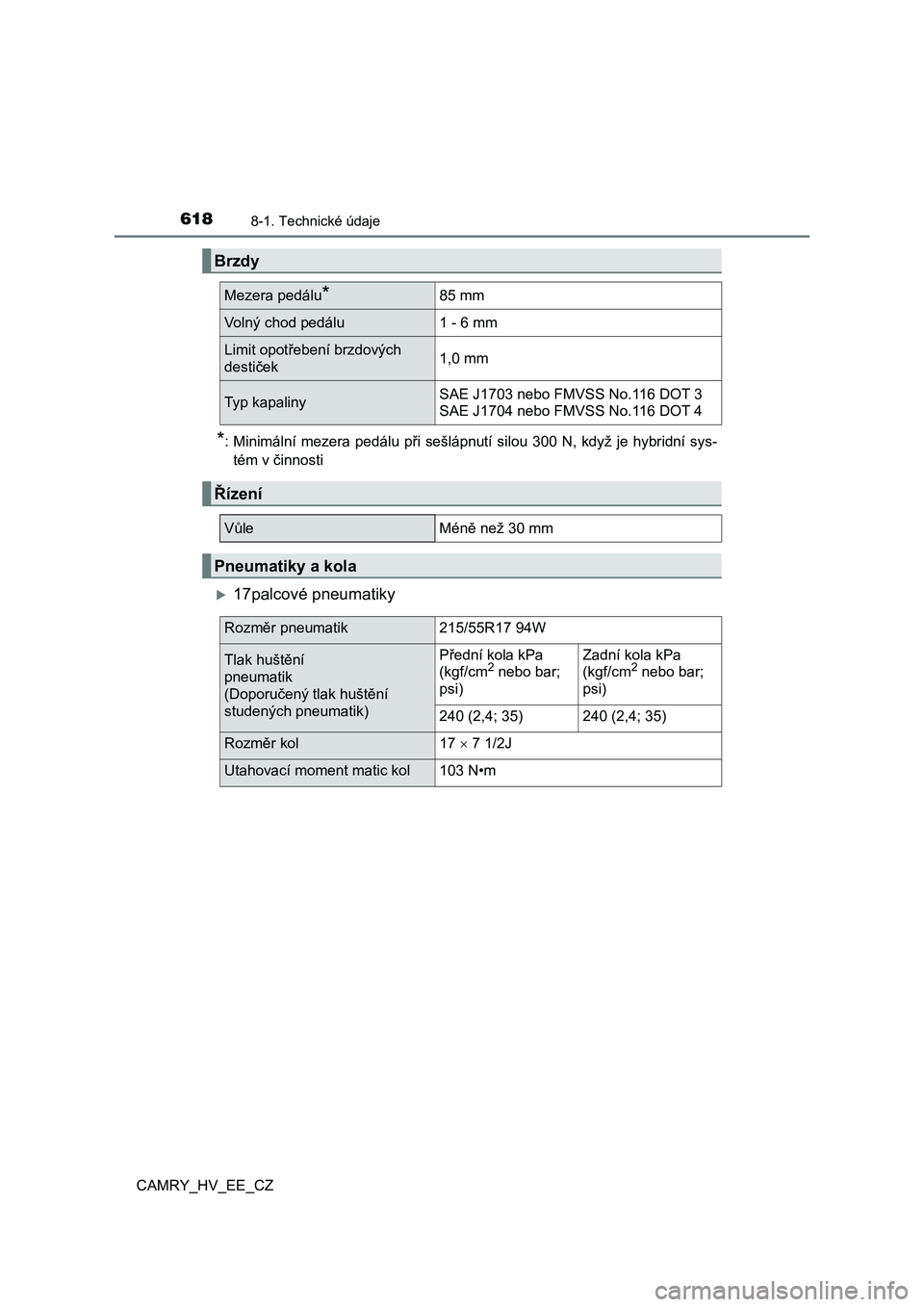

6188-1. Technické údaje
CAMRY_HV_EE_CZ
*: Minimální mezera pedálu při sešlápnutí silou 300 N, když je hybridní sys-
tém v činnosti
17palcové pneumatiky
Brzdy
Mezera pedálu*85 mm
Volný chod pedálu 1 - 6 mm
Limit opotřebení brzdových
destiček1,0 mm
Typ kapalinySAE J1703 nebo FMVSS No.116 DOT 3
SAE J1704 nebo FMVSS No.116 DOT 4
Řízení
Vůle Méně než 30 mm
Pneumatiky a kola
Rozměr pneumatik215/55R17 94W
Tlak huštění
pneumatik
(Doporučený tlak huštění
studených pneumatik)Přední kola kPa
(kgf/cm2 nebo bar;
psi)
Zadní kola kPa
(kgf/cm2 nebo bar;
psi)
240 (2,4; 35)240 (2,4; 35)
Rozměr kol17  7 1/2J
Utahovací moment matic kol103 N•m

6198-1. Technické údaje
CAMRY_HV_EE_CZ
8
Technické údaje vozidla

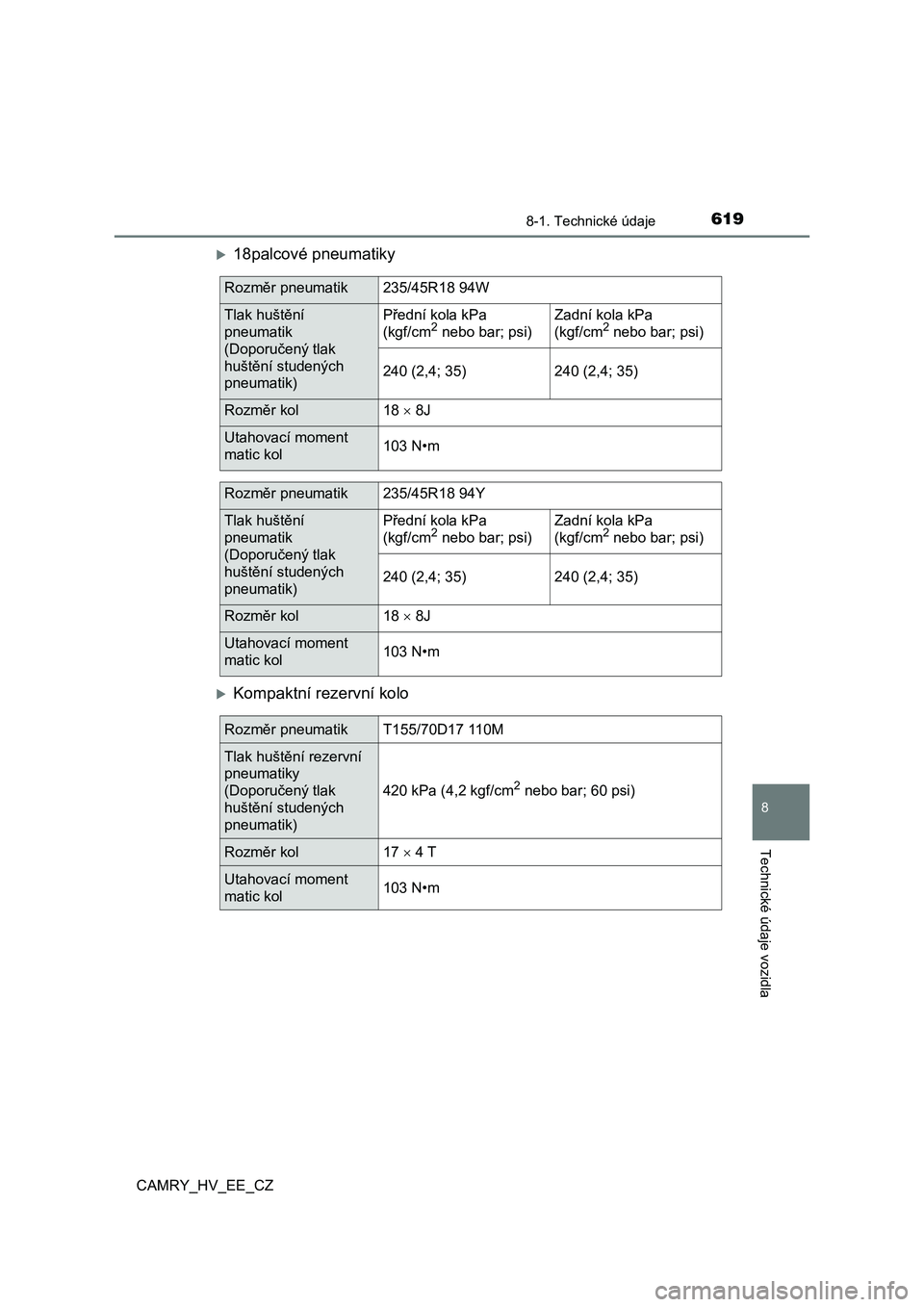

18palcové pneumatiky
Kompaktní rezervní kolo
Rozměr pneumatik235/45R18 94W
Tlak huštění
pneumatik
(Doporučený tlak
huštění studených
pneumatik)Přední kola kPa
(kgf/cm2 nebo bar; psi)
Zadní kola kPa
(kgf/cm2 nebo bar; psi)
240 (2,4; 35)240 (2,4; 35)
Rozměr kol18  8J
Utahovací moment
matic kol103 N•m
Rozměr pneumatik235/45R18 94Y
Tlak huštění
pneumatik
(Doporučený tlak
huštění studených
pneumatik)Přední kola kPa
(kgf/cm2 nebo bar; psi)
Zadní kola kPa
(kgf/cm2 nebo bar; psi)
240 (2,4; 35)240 (2,4; 35)
Rozměr kol18  8J
Utahovací moment
matic kol103 N•m
Rozměr pneumatikT155/70D17 110M
Tlak huštění rezervní
pneumatiky
(Doporučený tlak
huštění studených
pneumatik)
420 kPa (4,2 kgf/cm2 nebo bar; 60 psi)
Rozměr kol17  4 T
Utahovací moment
matic kol103 N•m

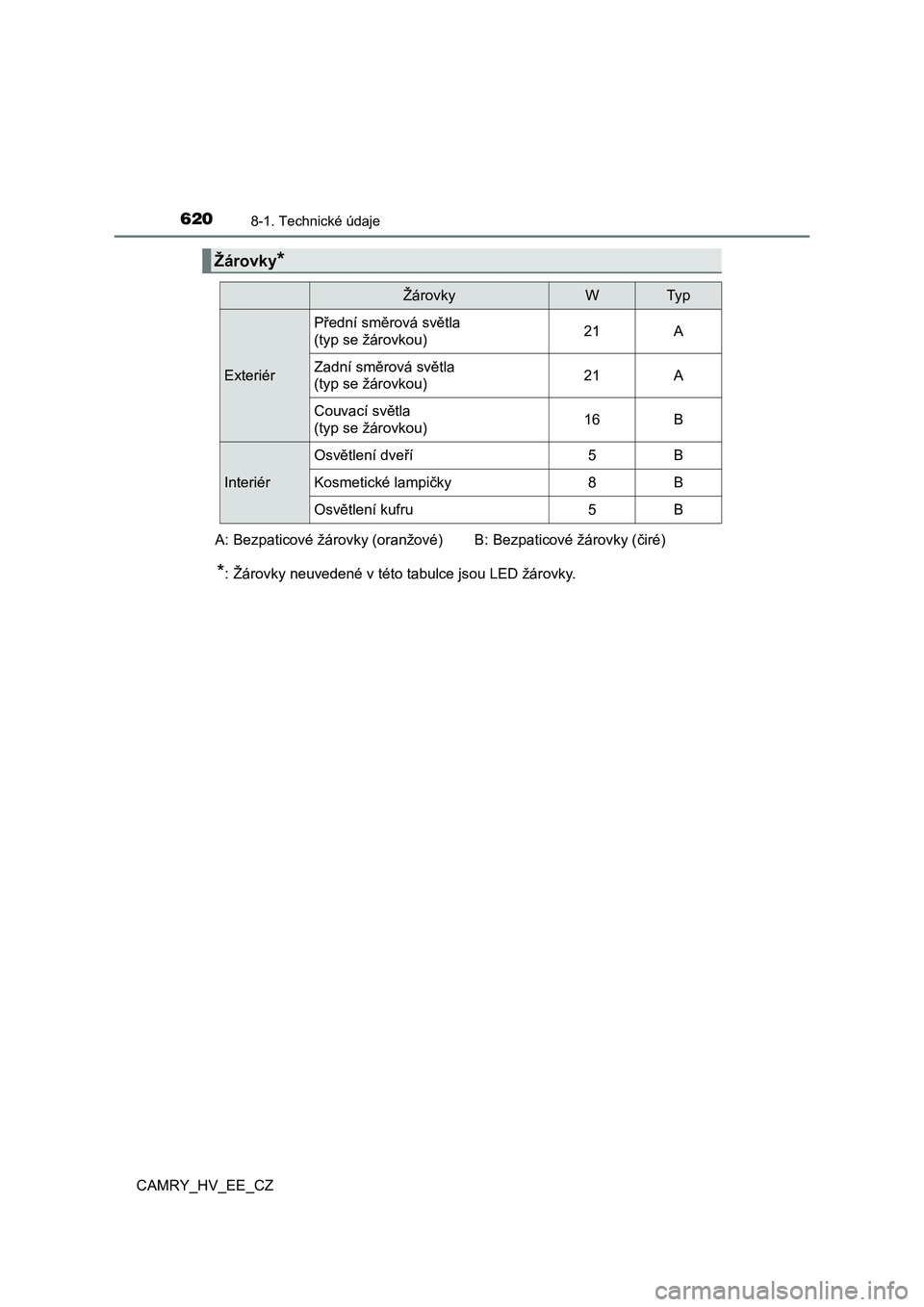

6208-1. Technické údaje
CAMRY_HV_EE_CZ
*: Žárovky neuvedené v této tabulce jsou LED žárovky.
Žárovky*
ŽárovkyWTy p
ExteriérPřední směrová světla
(typ se žárovkou)21 A
Zadní směrová světla
(typ se žárovkou)21 A
Couvací světla
(typ se žárovkou)16 B
InteriérOsvětlení dveří 5 B
Kosmetické lampičky 8 B
Osvětlení kufru 5 B
A: Bezpaticové žárovky (oranžové) B: Bezpaticové žárovky (čiré)
