TOYOTA CAMRY 2020 Betriebsanleitungen (in German)

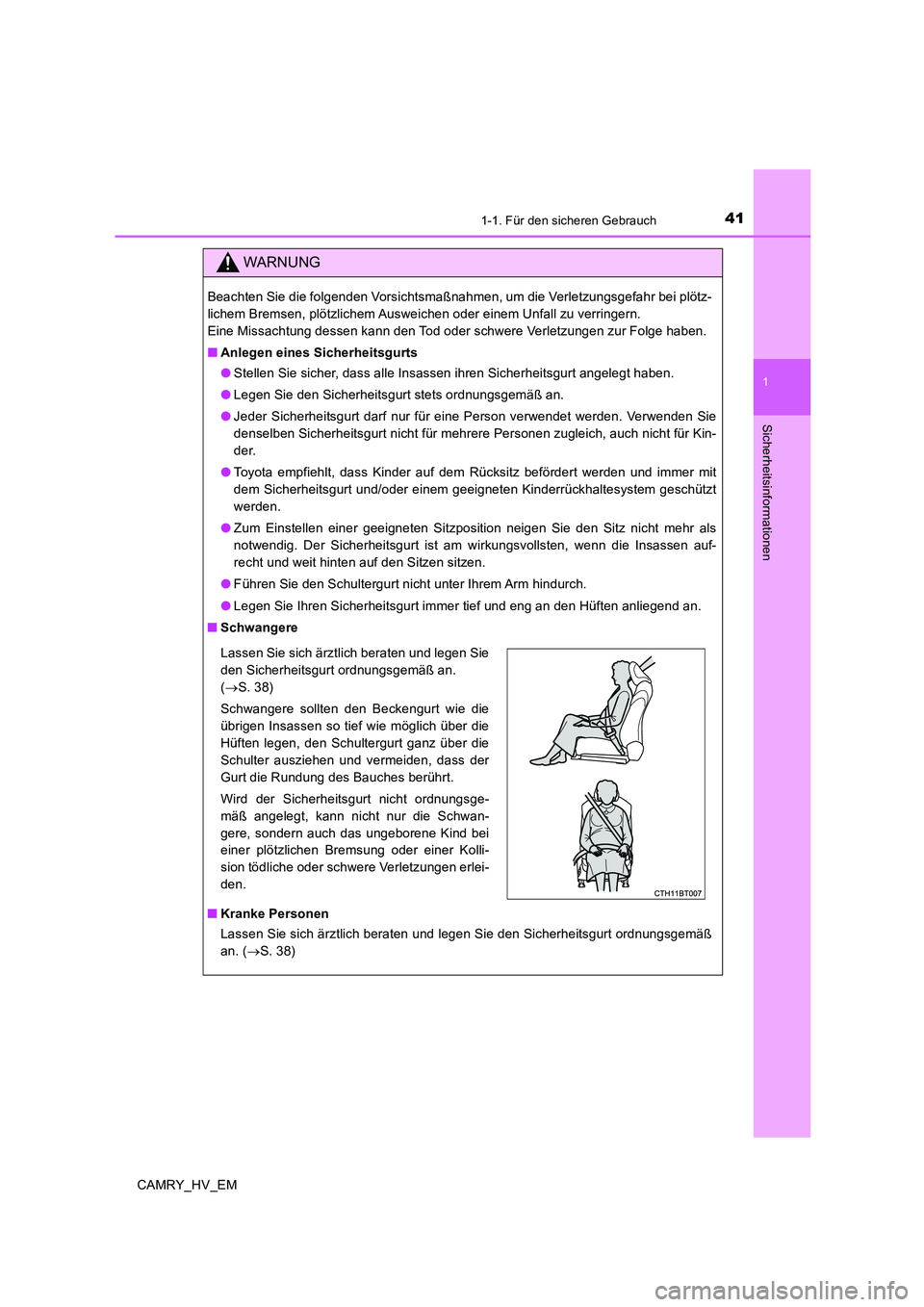

411-1. Für den sicheren Gebrauch
1
Sicherheitsinformationen
CAMRY_HV_EM
WARNUNG
Beachten Sie die folgenden Vorsichtsmaßnahmen, um die Verletzungsgefahr bei plötz-
lichem Bremsen, plötzlichem Ausweichen oder einem Unfall zu verringern.
Eine Missachtung dessen kann den Tod oder schwere Verletzungen zur Folge haben.
■Anlegen eines Sicherheitsgurts
●Stellen Sie sicher, dass alle Insassen ihren Sicherheitsgurt angelegt haben.
●Legen Sie den Sicherheitsgurt stets ordnungsgemäß an.
●Jeder Sicherheitsgurt darf nur für eine Person verwendet werden. Verwenden Sie
denselben Sicherheitsgurt nicht für mehrere Personen zugleich, auch nicht für Kin-
der.
●Toyota empfiehlt, dass Kinder auf dem Rücksitz befördert werden und immer mit
dem Sicherheitsgurt und/oder einem geeigneten Kinderrückhaltesystem geschützt
werden.
●Zum Einstellen einer geeigneten Sitzposition neigen Sie den Sitz nicht mehr als
notwendig. Der Sicherheitsgurt ist am wirkungsvollsten, wenn die Insassen auf-
recht und weit hinten auf den Sitzen sitzen.
●Führen Sie den Schultergurt nicht unter Ihrem Arm hindurch.
●Legen Sie Ihren Sicherheitsgurt immer tief und eng an den Hüften anliegend an.
■Schwangere
■Kranke Personen
Lassen Sie sich ärztlich beraten und legen Sie den Sicherheitsgurt ordnungsgemäß
an. (→S. 38)
Lassen Sie sich ärztlich beraten und legen Sie
den Sicherheitsgurt ordnungsgemäß an.
(→S. 38)
Schwangere sollten den Beckengurt wie die
übrigen Insassen so tief wie möglich über die
Hüften legen, den Schultergurt ganz über die
Schulter ausziehen und vermeiden, dass der
Gurt die Rundung des Bauches berührt.
Wird der Sicherheitsgurt nicht ordnungsge-
mäß angelegt, kann nicht nur die Schwan-
gere, sondern auch das ungeborene Kind bei
einer plötzlichen Bremsung oder einer Kolli-
sion tödliche oder schwere Verletzungen erlei-
den.

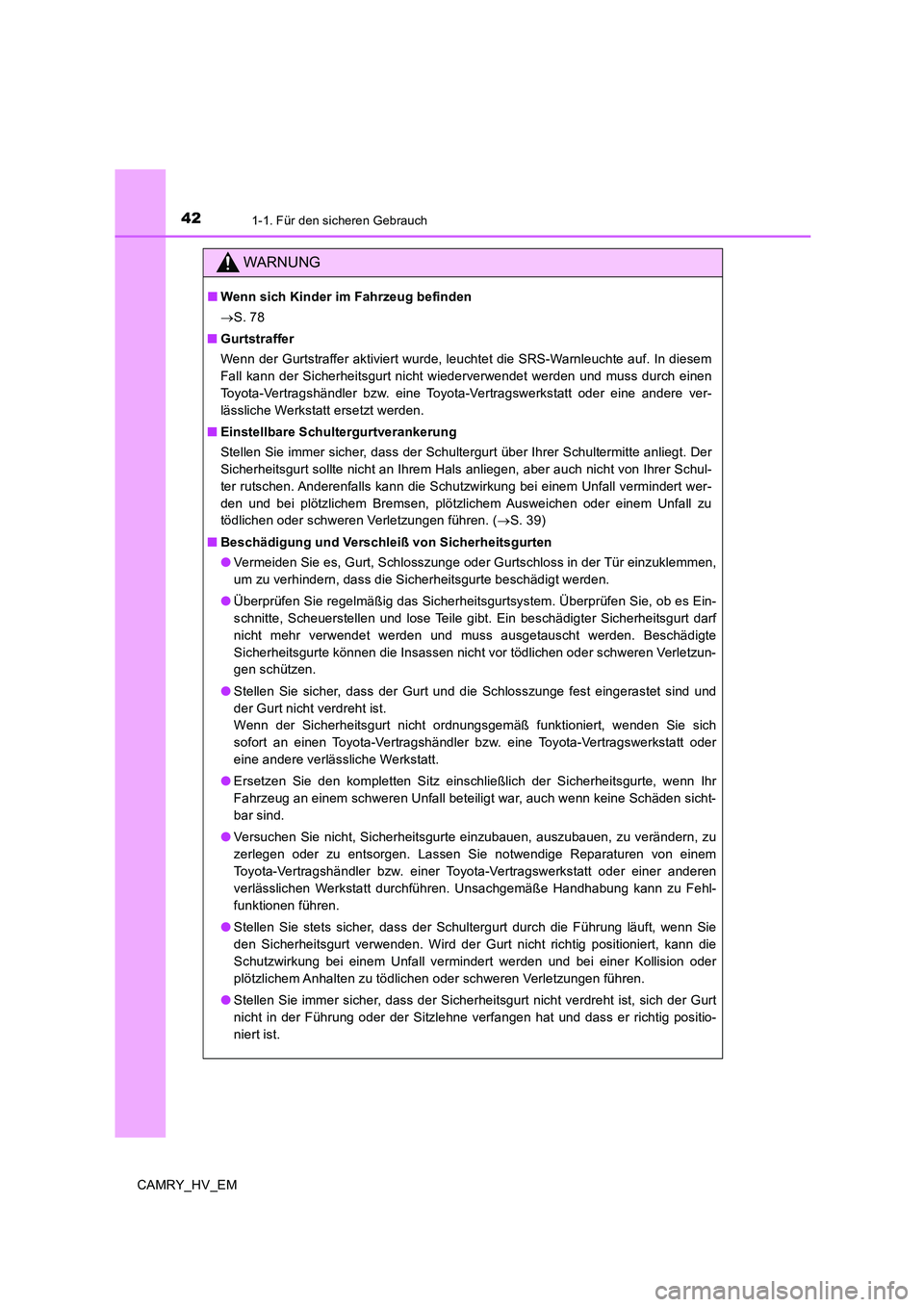

421-1. Für den sicheren Gebrauch
CAMRY_HV_EM
WARNUNG
■Wenn sich Kinder im Fahrzeug befinden
→S. 78
■Gurtstraffer
Wenn der Gurtstraffer aktiviert wurde, leuchtet die SRS-Warnleuchte auf. In diesem
Fall kann der Sicherheitsgurt nicht wiederverwendet werden und muss durch einen
Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder eine andere ver-
lässliche Werkstatt ersetzt werden.
■Einstellbare Schultergurtverankerung
Stellen Sie immer sicher, dass der Schultergurt über Ihrer Schultermitte anliegt. Der
Sicherheitsgurt sollte nicht an Ihrem Hals anliegen, aber auch nicht von Ihrer Schul-
ter rutschen. Anderenfalls kann die Schutzwirkung bei einem Unfall vermindert wer-
den und bei plötzlichem Bremsen, plötzlichem Ausweichen oder einem Unfall zu
tödlichen oder schweren Verletzungen führen. (→S. 39)
■Beschädigung und Verschleiß von Sicherheitsgurten
●Vermeiden Sie es, Gurt, Schlosszunge oder Gurtschloss in der Tür einzuklemmen,
um zu verhindern, dass die Sicherheitsgurte beschädigt werden.
●Überprüfen Sie regelmäßig das Sicherheitsgurtsystem. Überprüfen Sie, ob es Ein-
schnitte, Scheuerstellen und lose Teile gibt. Ein beschädigter Sicherheitsgurt darf
nicht mehr verwendet werden und muss ausgetauscht werden. Beschädigte
Sicherheitsgurte können die Insassen nicht vor tödlichen oder schweren Verletzun-
gen schützen.
●Stellen Sie sicher, dass der Gurt und die Schlosszunge fest eingerastet sind und
der Gurt nicht verdreht ist.
Wenn der Sicherheitsgurt nicht ordnungsgemäß funktioniert, wenden Sie sich
sofort an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder
eine andere verlässliche Werkstatt.
●Ersetzen Sie den kompletten Sitz einschließlich der Sicherheitsgurte, wenn Ihr
Fahrzeug an einem schweren Unfall beteiligt war, auch wenn keine Schäden sicht-
bar sind.
●Versuchen Sie nicht, Sicherheitsgurte einzubauen, auszubauen, zu verändern, zu
zerlegen oder zu entsorgen. Lassen Sie notwendige Reparaturen von einem
Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
verlässlichen Werkstatt durchführen. Unsachgemäße Handhabung kann zu Fehl-
funktionen führen.
●Stellen Sie stets sicher, dass der Schultergurt durch die Führung läuft, wenn Sie
den Sicherheitsgurt verwenden. Wird der Gurt nicht richtig positioniert, kann die
Schutzwirkung bei einem Unfall vermindert werden und bei einer Kollision oder
plötzlichem Anhalten zu tödlichen oder schweren Verletzungen führen.
●Stellen Sie immer sicher, dass der Sicherheitsgurt nicht verdreht ist, sich der Gurt
nicht in der Führung oder der Sitzlehne verfangen hat und dass er richtig positio-
niert ist.

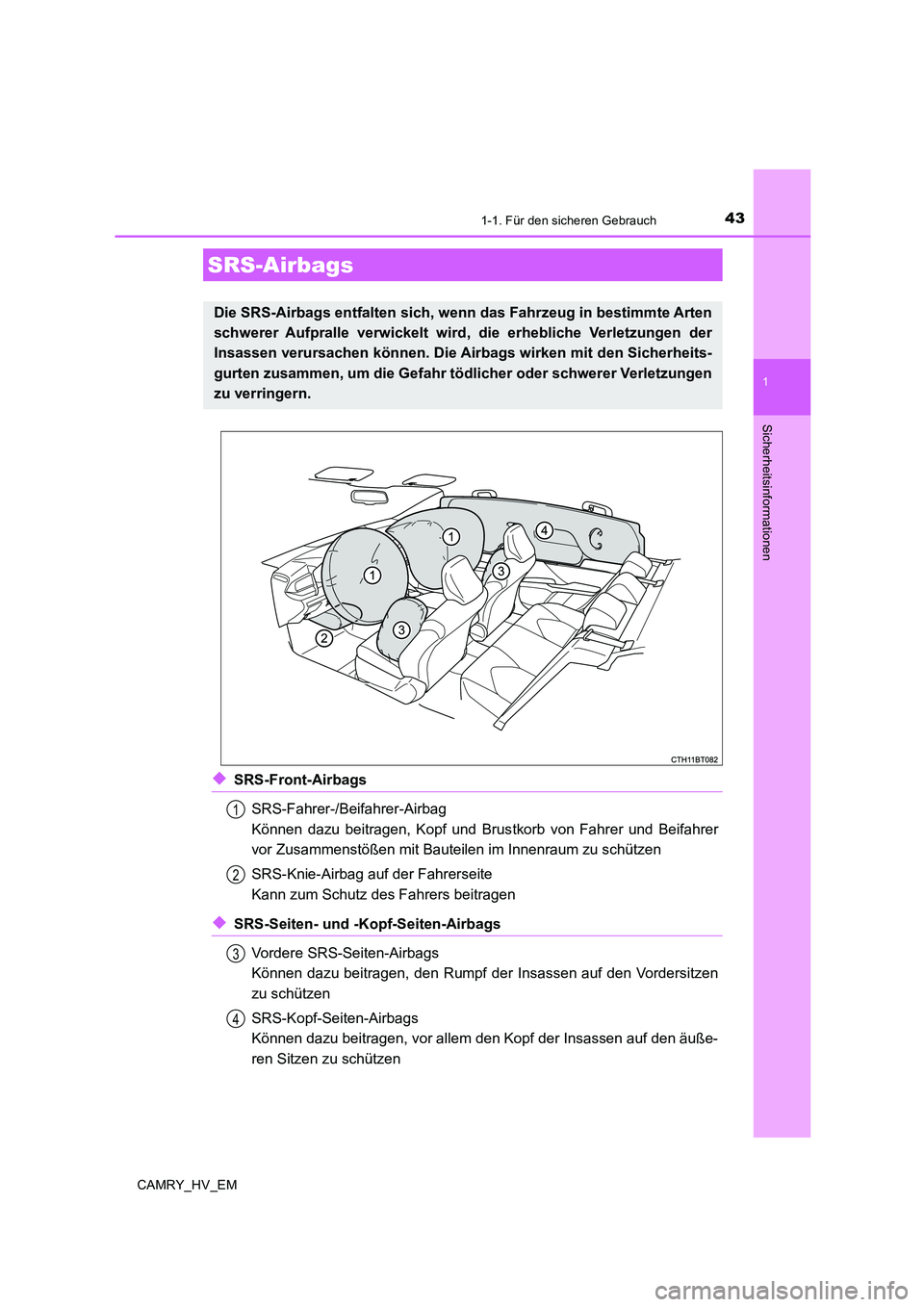

431-1. Für den sicheren Gebrauch
1
Sicherheitsinformationen
CAMRY_HV_EM
◆SRS-Front-Airbags
SRS-Fahrer-/Beifahrer-Airbag
Können dazu beitragen, Kopf und Brustkorb von Fahrer und Beifahrer
vor Zusammenstößen mit Bauteilen im Innenraum zu schützen
SRS-Knie-Airbag auf der Fahrerseite
Kann zum Schutz des Fahrers beitragen
◆SRS-Seiten- und -Kopf-Seiten-Airbags
Vordere SRS-Seiten-Airbags
Können dazu beitragen, den Rumpf der Insassen auf den Vordersitzen
zu schützen
SRS-Kopf-Seiten-Airbags
Können dazu beitragen, vor allem den Kopf der Insassen auf den äuße-
ren Sitzen zu schützen
SRS-Airbags
Die SRS-Airbags entfalten sich, wenn das Fahrzeug in bestimmte Arten
schwerer Aufpralle verwickelt wird, die erhebliche Verletzungen der
Insassen verursachen können. Die Airbags wirken mit den Sicherheits-
gurten zusammen, um die Gefahr tödlicher oder schwerer Verletzungen
zu verringern.
1
2
3
4

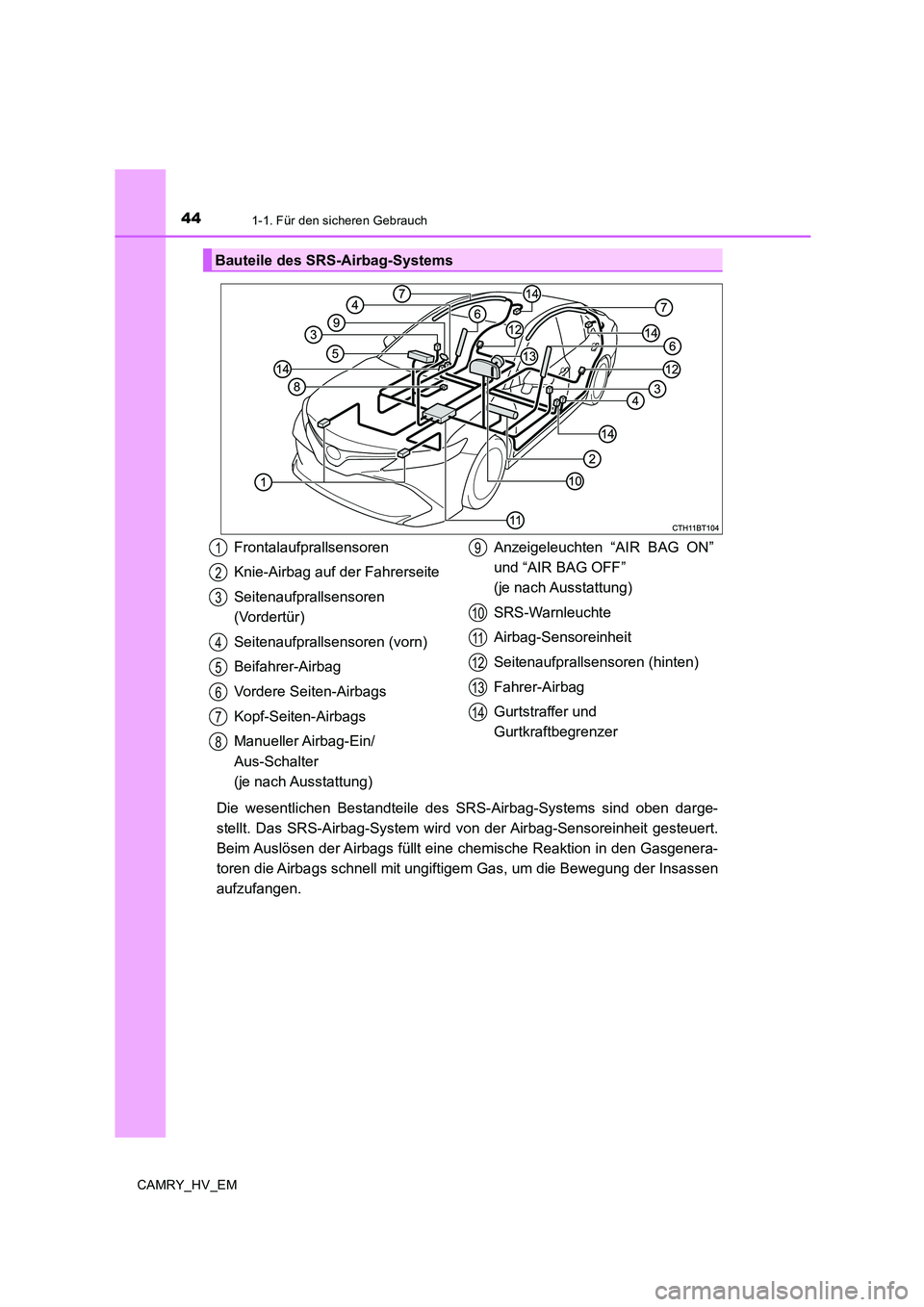

441-1. Für den sicheren Gebrauch
CAMRY_HV_EM
Die wesentlichen Bestandteile des SRS-Airbag-Systems sind oben darge-
stellt. Das SRS-Airbag-System wird von der Airbag-Sensoreinheit gesteuert.
Beim Auslösen der Airbags füllt eine chemische Reaktion in den Gasgenera-
toren die Airbags schnell mit ungiftigem Gas, um die Bewegung der Insassen
aufzufangen.
Bauteile des SRS-Airbag-Systems
Frontalaufprallsensoren
Knie-Airbag auf der Fahrerseite
Seitenaufprallsensoren
(Vordertür)
Seitenaufprallsensoren (vorn)
Beifahrer-Airbag
Vordere Seiten-Airbags
Kopf-Seiten-Airbags
Manueller Airbag-Ein/
Aus-Schalter
(je nach Ausstattung)Anzeigeleuchten “AIR BAG ON”
und “AIR BAG OFF”
(je nach Ausstattung)
SRS-Warnleuchte
Airbag-Sensoreinheit
Seitenaufprallsensoren (hinten)
Fahrer-Airbag
Gurtstraffer und
Gurtkraftbegrenzer1
2
3
4
5
6
7
8
9
10
11
12
13
14

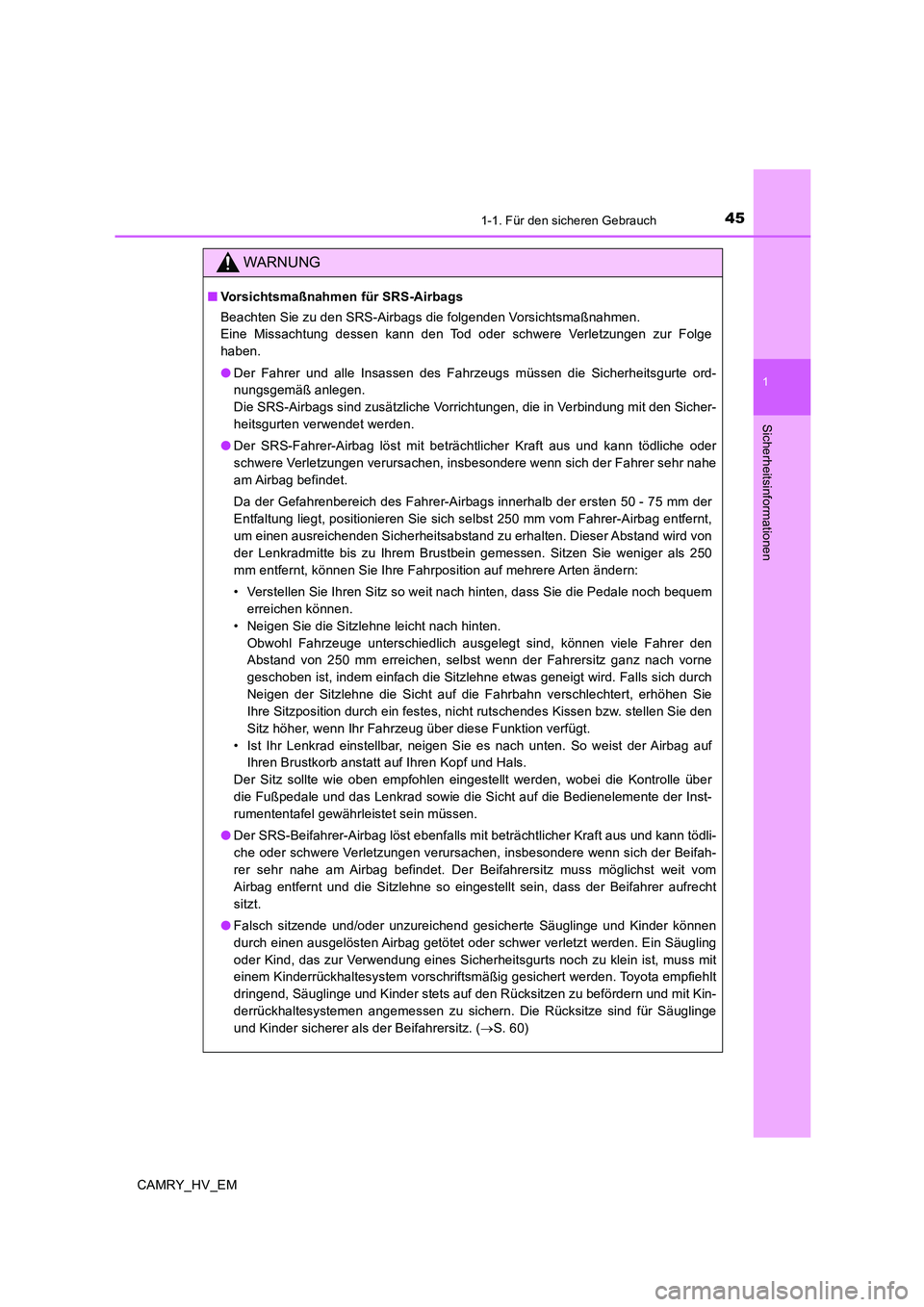

451-1. Für den sicheren Gebrauch
1
Sicherheitsinformationen
CAMRY_HV_EM
WARNUNG
■Vorsichtsmaßnahmen für SRS-Airbags
Beachten Sie zu den SRS-Airbags die folgenden Vorsichtsmaßnahmen.
Eine Missachtung dessen kann den Tod oder schwere Verletzungen zur Folge
haben.
●Der Fahrer und alle Insassen des Fahrzeugs müssen die Sicherheitsgurte ord-
nungsgemäß anlegen.
Die SRS-Airbags sind zusätzliche Vorrichtungen, die in Verbindung mit den Sicher-
heitsgurten verwendet werden.
●Der SRS-Fahrer-Airbag löst mit beträchtlicher Kraft aus und kann tödliche oder
schwere Verletzungen verursachen, insbesondere wenn sich der Fahrer sehr nahe
am Airbag befindet.
Da der Gefahrenbereich des Fahrer-Airbags innerhalb der ersten 50 - 75 mm der
Entfaltung liegt, positionieren Sie sich selbst 250 mm vom Fahrer-Airbag entfernt,
um einen ausreichenden Sicherheitsabstand zu erhalten. Dieser Abstand wird von
der Lenkradmitte bis zu Ihrem Brustbein gemessen. Sitzen Sie weniger als 250
mm entfernt, können Sie Ihre Fahrposition auf mehrere Arten ändern:
• Verstellen Sie Ihren Sitz so weit nach hinten, dass Sie die Pedale noch bequem
erreichen können.
• Neigen Sie die Sitzlehne leicht nach hinten.
Obwohl Fahrzeuge unterschiedlich ausgelegt sind, können viele Fahrer den
Abstand von 250 mm erreichen, selbst wenn der Fahrersitz ganz nach vorne
geschoben ist, indem einfach die Sitzlehne etwas geneigt wird. Falls sich durch
Neigen der Sitzlehne die Sicht auf die Fahrbahn verschlechtert, erhöhen Sie
Ihre Sitzposition durch ein festes, nicht rutschendes Kissen bzw. stellen Sie den
Sitz höher, wenn Ihr Fahrzeug über diese Funktion verfügt.
• Ist Ihr Lenkrad einstellbar, neigen Sie es nach unten. So weist der Airbag auf
Ihren Brustkorb anstatt auf Ihren Kopf und Hals.
Der Sitz sollte wie oben empfohlen eingestellt werden, wobei die Kontrolle über
die Fußpedale und das Lenkrad sowie die Sicht auf die Bedienelemente der Inst-
rumententafel gewährleistet sein müssen.
●Der SRS-Beifahrer-Airbag löst ebenfalls mit beträchtlicher Kraft aus und kann tödli-
che oder schwere Verletzungen verursachen, insbesondere wenn sich der Beifah-
rer sehr nahe am Airbag befindet. Der Beifahrersitz muss möglichst weit vom
Airbag entfernt und die Sitzlehne so eingestellt sein, dass der Beifahrer aufrecht
sitzt.
●Falsch sitzende und/oder unzureichend gesicherte Säuglinge und Kinder können
durch einen ausgelösten Airbag getötet oder schwer verletzt werden. Ein Säugling
oder Kind, das zur Verwendung eines Sicherheitsgurts noch zu klein ist, muss mit
einem Kinderrückhaltesystem vorschriftsmäßig gesichert werden. Toyota empfiehlt
dringend, Säuglinge und Kinder stets auf den Rücksitzen zu befördern und mit Kin-
derrückhaltesystemen angemessen zu sichern. Die Rücksitze sind für Säuglinge
und Kinder sicherer als der Beifahrersitz. (→S. 60)

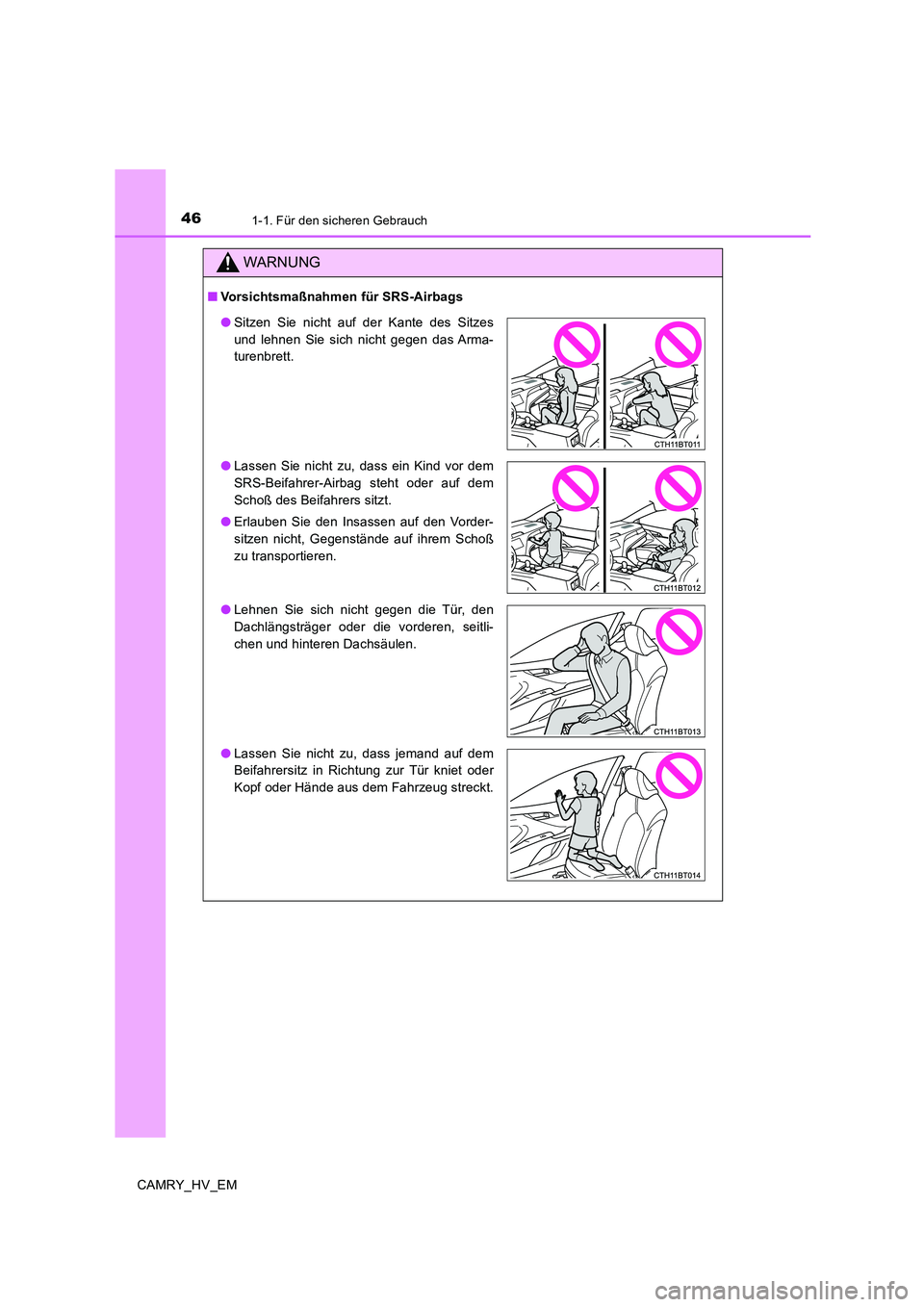

461-1. Für den sicheren Gebrauch
CAMRY_HV_EM
WARNUNG
■Vorsichtsmaßnahmen für SRS-Airbags
●Sitzen Sie nicht auf der Kante des Sitzes
und lehnen Sie sich nicht gegen das Arma-
turenbrett.
●Lassen Sie nicht zu, dass ein Kind vor dem
SRS-Beifahrer-Airbag steht oder auf dem
Schoß des Beifahrers sitzt.
●Erlauben Sie den Insassen auf den Vorder-
sitzen nicht, Gegenstände auf ihrem Schoß
zu transportieren.
●Lehnen Sie sich nicht gegen die Tür, den
Dachlängsträger oder die vorderen, seitli-
chen und hinteren Dachsäulen.
●Lassen Sie nicht zu, dass jemand auf dem
Beifahrersitz in Richtung zur Tür kniet oder
Kopf oder Hände aus dem Fahrzeug streckt.

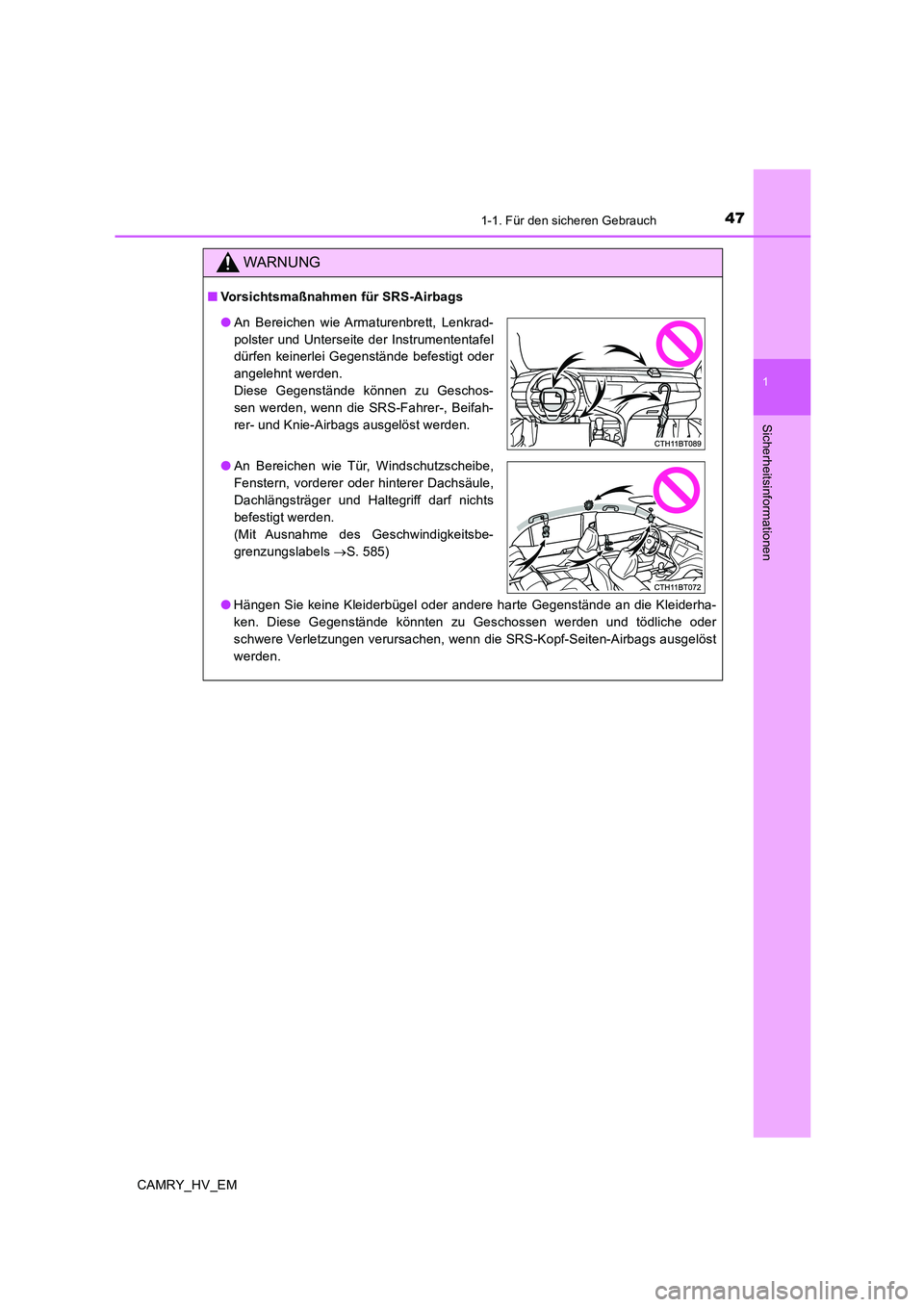

471-1. Für den sicheren Gebrauch
1
Sicherheitsinformationen
CAMRY_HV_EM
WARNUNG
■Vorsichtsmaßnahmen für SRS-Airbags
●Hängen Sie keine Kleiderbügel oder andere harte Gegenstände an die Kleiderha-
ken. Diese Gegenstände könnten zu Geschossen werden und tödliche oder
schwere Verletzungen verursachen, wenn die SRS-Kopf-Seiten-Airbags ausgelöst
werden.
●An Bereichen wie Armaturenbrett, Lenkrad-
polster und Unterseite der Instrumententafel
dürfen keinerlei Gegenstände befestigt oder
angelehnt werden.
Diese Gegenstände können zu Geschos-
sen werden, wenn die SRS-Fahrer-, Beifah-
rer- und Knie-Airbags ausgelöst werden.
●An Bereichen wie Tür, Windschutzscheibe,
Fenstern, vorderer oder hinterer Dachsäule,
Dachlängsträger und Haltegriff darf nichts
befestigt werden.
(Mit Ausnahme des Geschwindigkeitsbe-
grenzungslabels →S. 585)

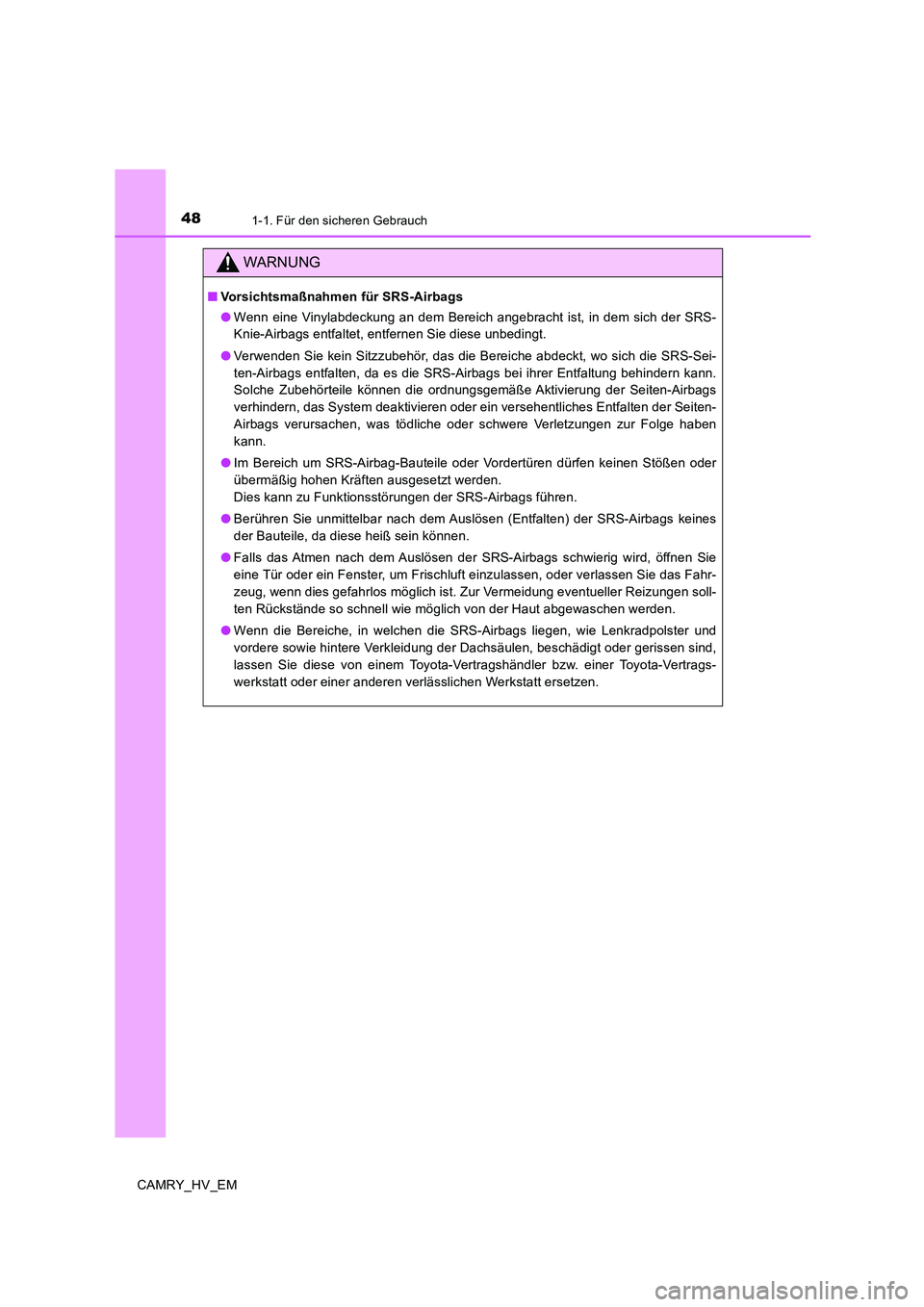

481-1. Für den sicheren Gebrauch
CAMRY_HV_EM
WARNUNG
■Vorsichtsmaßnahmen für SRS-Airbags
●Wenn eine Vinylabdeckung an dem Bereich angebracht ist, in dem sich der SRS-
Knie-Airbags entfaltet, entfernen Sie diese unbedingt.
●Verwenden Sie kein Sitzzubehör, das die Bereiche abdeckt, wo sich die SRS-Sei-
ten-Airbags entfalten, da es die SRS-Airbags bei ihrer Entfaltung behindern kann.
Solche Zubehörteile können die ordnungsgemäße Aktivierung der Seiten-Airbags
verhindern, das System deaktivieren oder ein versehentliches Entfalten der Seiten-
Airbags verursachen, was tödliche oder schwere Verletzungen zur Folge haben
kann.
●Im Bereich um SRS-Airbag-Bauteile oder Vordertüren dürfen keinen Stößen oder
übermäßig hohen Kräften ausgesetzt werden.
Dies kann zu Funktionsstörungen der SRS-Airbags führen.
●Berühren Sie unmittelbar nach dem Auslösen (Entfalten) der SRS-Airbags keines
der Bauteile, da diese heiß sein können.
●Falls das Atmen nach dem Auslösen der SRS-Airbags schwierig wird, öffnen Sie
eine Tür oder ein Fenster, um Frischluft einzulassen, oder verlassen Sie das Fahr-
zeug, wenn dies gefahrlos möglich ist. Zur Vermeidung eventueller Reizungen soll-
ten Rückstände so schnell wie möglich von der Haut abgewaschen werden.
●Wenn die Bereiche, in welchen die SRS-Airbags liegen, wie Lenkradpolster und
vordere sowie hintere Verkleidung der Dachsäulen, beschädigt oder gerissen sind,
lassen Sie diese von einem Toyota-Vertragshändler bzw. einer Toyota-Vertrags-
werkstatt oder einer anderen verlässlichen Werkstatt ersetzen.

491-1. Für den sicheren Gebrauch
1
Sicherheitsinformationen
CAMRY_HV_EM

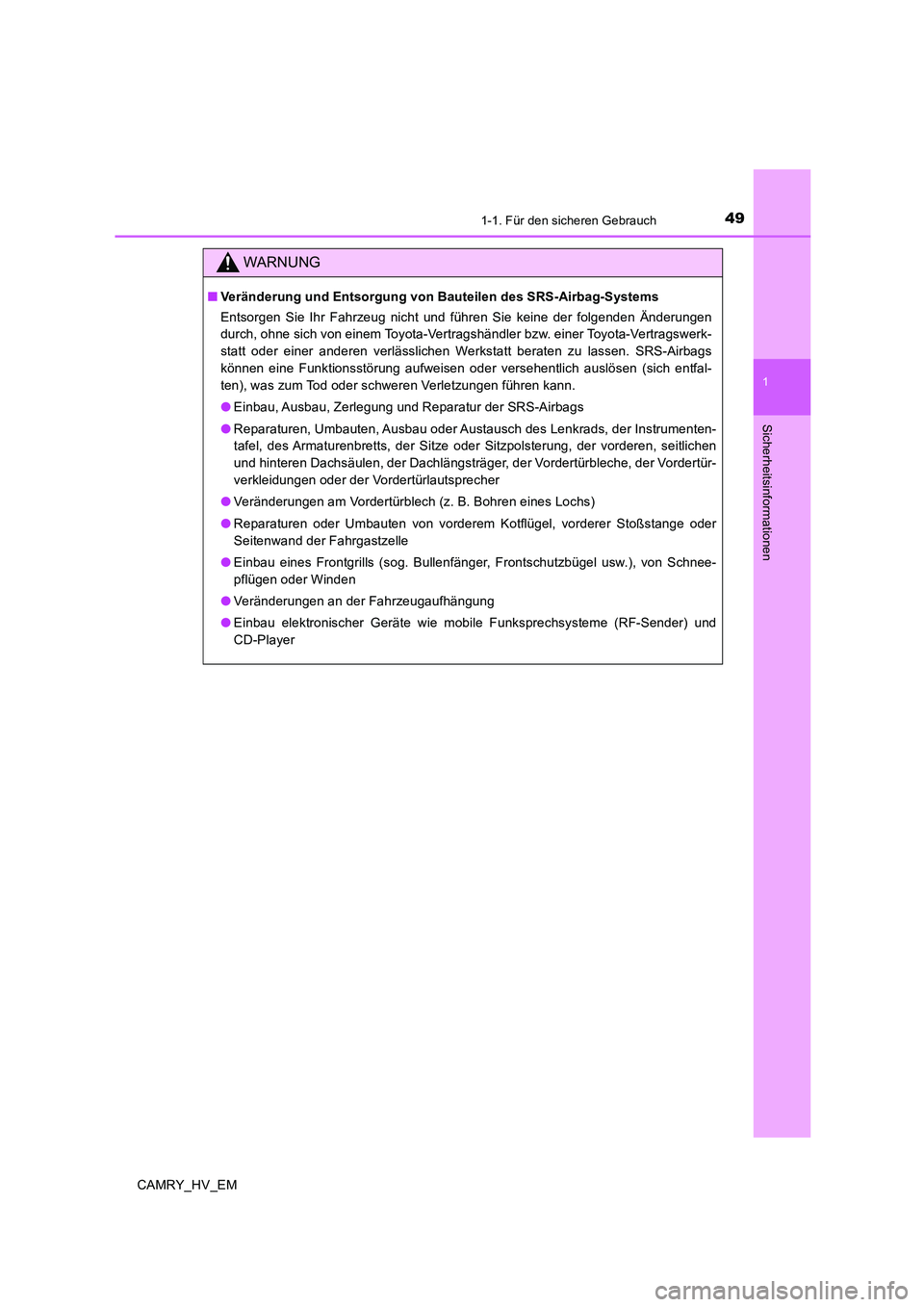

WARNUNG
■Veränderung und Entsorgung von Bauteilen des SRS-Airbag-Systems
Entsorgen Sie Ihr Fahrzeug nicht und führen Sie keine der folgenden Änderungen
durch, ohne sich von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerk-
statt oder einer anderen verlässlichen Werkstatt beraten zu lassen. SRS-Airbags
können eine Funktionsstörung aufweisen oder versehentlich auslösen (sich entfal-
ten), was zum Tod oder schweren Verletzungen führen kann.
●Einbau, Ausbau, Zerlegung und Reparatur der SRS-Airbags
●Reparaturen, Umbauten, Ausbau oder Austausch des Lenkrads, der Instrumenten-
tafel, des Armaturenbretts, der Sitze oder Sitzpolsterung, der vorderen, seitlichen
und hinteren Dachsäulen, der Dachlängsträger, der Vordertürbleche, der Vordertür-
verkleidungen oder der Vordertürlautsprecher
●Veränderungen am Vordertürblech (z. B. Bohren eines Lochs)
●Reparaturen oder Umbauten von vorderem Kotflügel, vorderer Stoßstange oder
Seitenwand der Fahrgastzelle
●Einbau eines Frontgrills (sog. Bullenfänger, Frontschutzbügel usw.), von Schnee-
pflügen oder Winden
●Veränderungen an der Fahrzeugaufhängung
●Einbau elektronischer Geräte wie mobile Funksprechsysteme (RF-Sender) und
CD-Player

501-1. Für den sicheren Gebrauch
CAMRY_HV_EM

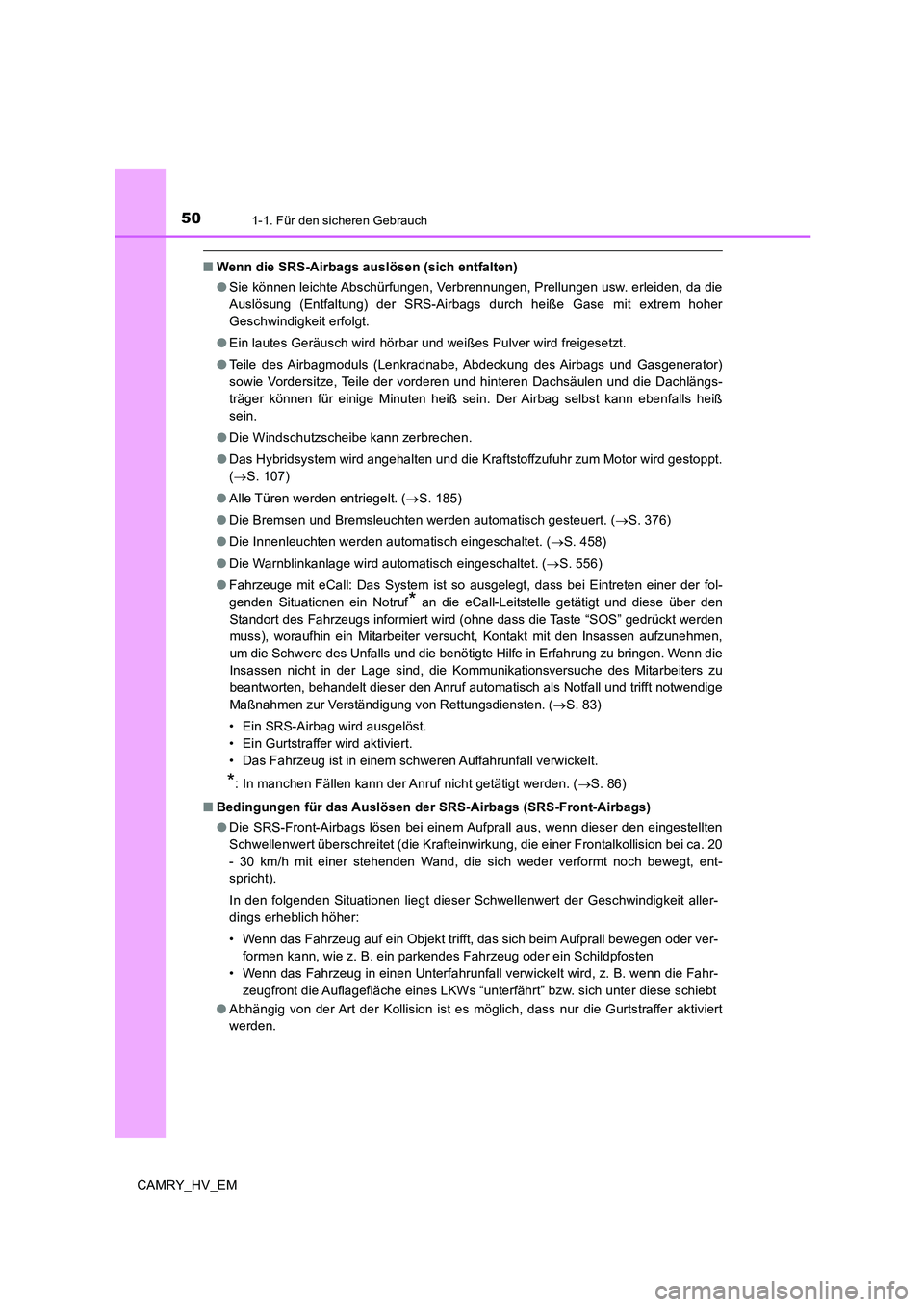

■Wenn die SRS-Airbags auslösen (sich entfalten)
●Sie können leichte Abschürfungen, Verbrennungen, Prellungen usw. erleiden, da die
Auslösung (Entfaltung) der SRS-Airbags durch heiße Gase mit extrem hoher
Geschwindigkeit erfolgt.
●Ein lautes Geräusch wird hörbar und weißes Pulver wird freigesetzt.
●Teile des Airbagmoduls (Lenkradnabe, Abdeckung des Airbags und Gasgenerator)
sowie Vordersitze, Teile der vorderen und hinteren Dachsäulen und die Dachlängs-
träger können für einige Minuten heiß sein. Der Airbag selbst kann ebenfalls heiß
sein.
●Die Windschutzscheibe kann zerbrechen.
●Das Hybridsystem wird angehalten und die Kraftstoffzufuhr zum Motor wird gestoppt.
(→S. 107)
●Alle Türen werden entriegelt. (→S. 185)
●Die Bremsen und Bremsleuchten werden automatisch gesteuert. (→S. 376)
●Die Innenleuchten werden automatisch eingeschaltet. (→S. 458)
●Die Warnblinkanlage wird automatisch eingeschaltet. (→S. 556)
●Fahrzeuge mit eCall: Das System ist so ausgelegt, dass bei Eintreten einer der fol-
genden Situationen ein Notruf
* an die eCall-Leitstelle getätigt und diese über den
Standort des Fahrzeugs informiert wird (ohne dass die Taste “SOS” gedrückt werden
muss), woraufhin ein Mitarbeiter versucht, Kontakt mit den Insassen aufzunehmen,
um die Schwere des Unfalls und die benötigte Hilfe in Erfahrung zu bringen. Wenn die
Insassen nicht in der Lage sind, die Kommunikationsversuche des Mitarbeiters zu
beantworten, behandelt dieser den Anruf automatisch als Notfall und trifft notwendige
Maßnahmen zur Verständigung von Rettungsdiensten. (→S. 83)
• Ein SRS-Airbag wird ausgelöst.
• Ein Gurtstraffer wird aktiviert.
• Das Fahrzeug ist in einem schweren Auffahrunfall verwickelt.
*: In manchen Fällen kann der Anruf nicht getätigt werden. (→S. 86)
■Bedingungen für das Auslösen der SRS-Airbags (SRS-Front-Airbags)
●Die SRS-Front-Airbags lösen bei einem Aufprall aus, wenn dieser den eingestellten
Schwellenwert überschreitet (die Krafteinwirkung, die einer Frontalkollision bei ca. 20
- 30 km/h mit einer stehenden Wand, die sich weder verformt noch bewegt, ent-
spricht).
In den folgenden Situationen liegt dieser Schwellenwert der Geschwindigkeit aller-
dings erheblich höher:
• Wenn das Fahrzeug auf ein Objekt trifft, das sich beim Aufprall bewegen oder ver-
formen kann, wie z. B. ein parkendes Fahrzeug oder ein Schildpfosten
• Wenn das Fahrzeug in einen Unterfahrunfall verwickelt wird, z. B. wenn die Fahr-
zeugfront die Auflagefläche eines LKWs “unterfährt” bzw. sich unter diese schiebt
●Abhängig von der Art der Kollision ist es möglich, dass nur die Gurtstraffer aktiviert
werden.
