6017-2. Stappen die genomen moeten worden in noodgevallen
CAMRY_HV_EE
7
Bij problemen

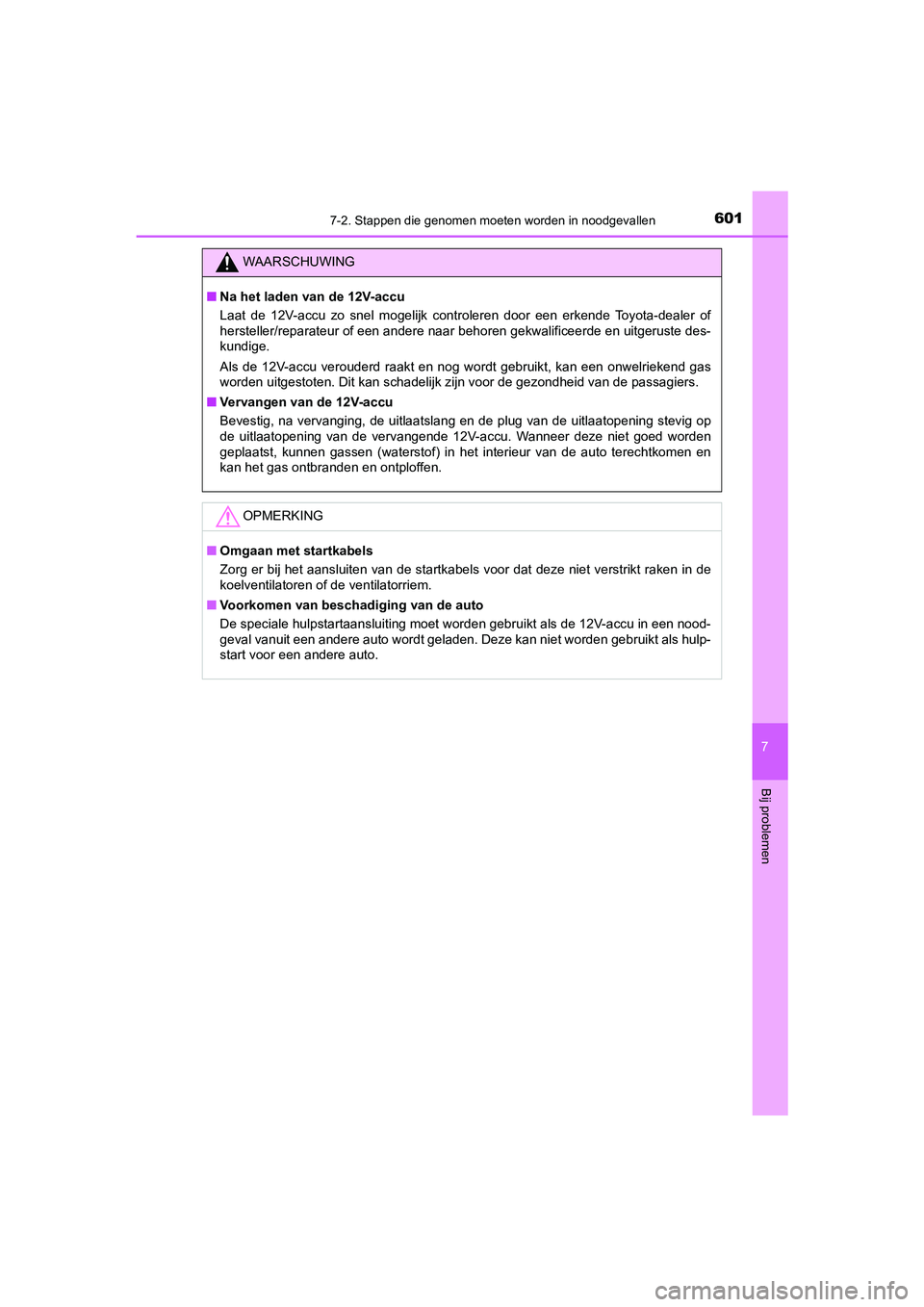

WAARSCHUWING
■Na het laden van de 12V-accu
Laat de 12V-accu zo snel mogelijk controleren door een erkende Toyota-dealer of
hersteller/reparateur of een ander e naar behoren gekwalificeerde en uitgeruste des-
kundige.
Als de 12V-accu verouderd raakt en nog wordt gebruikt, kan een onwelriekend gas
worden uitgestoten. Dit kan schadelijk zijn voor de gezondheid van de passagiers.
■ Vervangen van de 12V-accu
Bevestig, na vervanging, de uitlaatslang en de plug van de uitl aatopening stevig op
de uitlaatopening van de vervangende 12V-accu. Wanneer deze niet goed worden
geplaatst, kunnen gassen (waterstof) in het interieur van de auto terechtkomen en
kan het gas ontbranden en ontploffen.
OPMERKING
■ Omgaan met startkabels
Zorg er bij het aansluiten van de startkabels voor dat deze nie t verstrikt raken in de
koelventilatoren of de ventilatorriem.
■ Voorkomen van beschadiging van de auto
De speciale hulpstartaansluiting moet worden gebruikt als de 12V-accu in een nood-
geval vanuit een andere auto wordt geladen. Deze kan niet worde n gebruikt als hulp-
start voor een andere auto.
CAMRY_HV_OM_Europe_OM33E11E .book Page 601 Monday, October 7, 2019 12:19 PM

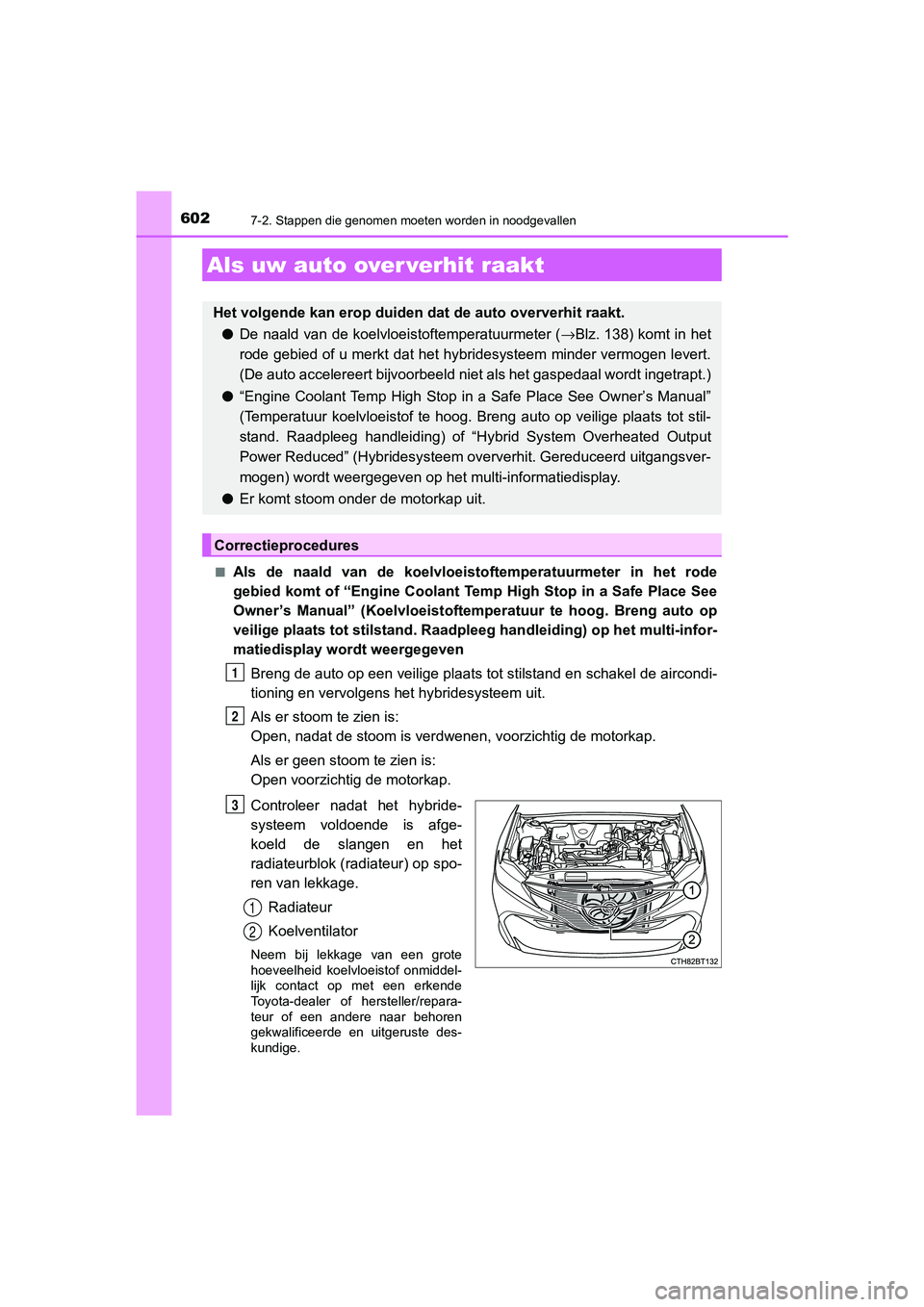

6027-2. Stappen die genomen moeten worden in noodgevallen
CAMRY_HV_EE■
Als de naald van de koelvloeistoftemperatuurmeter in het rode
gebied komt of “Engine Coolant T
emp High Stop in a Safe Place See
Owner’s Manual” (Koelvloeistoftemperatuur te hoog. Breng auto o p
veilige plaats tot stilstand. Raadpleeg handleiding) op het mul ti-infor-
matiedisplay wordt weergegeven
Breng de auto op een veilige plaats tot stilstand en schakel de aircondi-
tioning en vervolgens het hybridesysteem uit.
Als er stoom te zien is:
Open, nadat de stoom is verdwenen, voorzichtig de motorkap.
Als er geen stoom te zien is:
Open voorzichtig de motorkap.
Controleer nadat het hybride-
systeem voldoende is afge-
koeld de slangen en het
radiateurblok (radiateur) op spo-
ren van lekkage.
Radiateur
Koelventilator
Neem bij lekkage van een grote
hoeveelheid koelvloeistof onmiddel-
lijk contact op met een erkende
Toyota-dealer of hersteller/repara-
teur of een andere naar behoren
gekwalificeerde en uitgeruste des-
kundige.
Als uw auto over verhit raakt
Het volgende kan erop duiden dat de auto oververhit raakt.
● De naald van de koelvloeistoftemperatuurmeter ( →Blz. 138) komt in het
rode gebied of u merkt dat het hybridesysteem minder vermogen l evert.
(De auto accelereert bijvoorbeeld niet als het gaspedaal wordt ingetrapt.)
● “Engine Coolant Temp High Stop in a Safe Place See Owner’s Manu al”
(Temperatuur koelvloeistof te hoog. Breng auto op veilige plaats tot stil-
stand. Raadpleeg handleiding) of “Hybrid System Overheated Outp ut
Power Reduced” (Hybridesysteem oververhit. Gereduceerd uitgangsver-
mogen) wordt weergegeven op het multi-informatiedisplay.
● Er komt stoom onder de motorkap uit.
Correctieprocedures
1
2
3
1
2
CAMRY_HV_OM_Europe_OM33E11E .book Page 602 Monday, October 7, 2019 12:19 PM

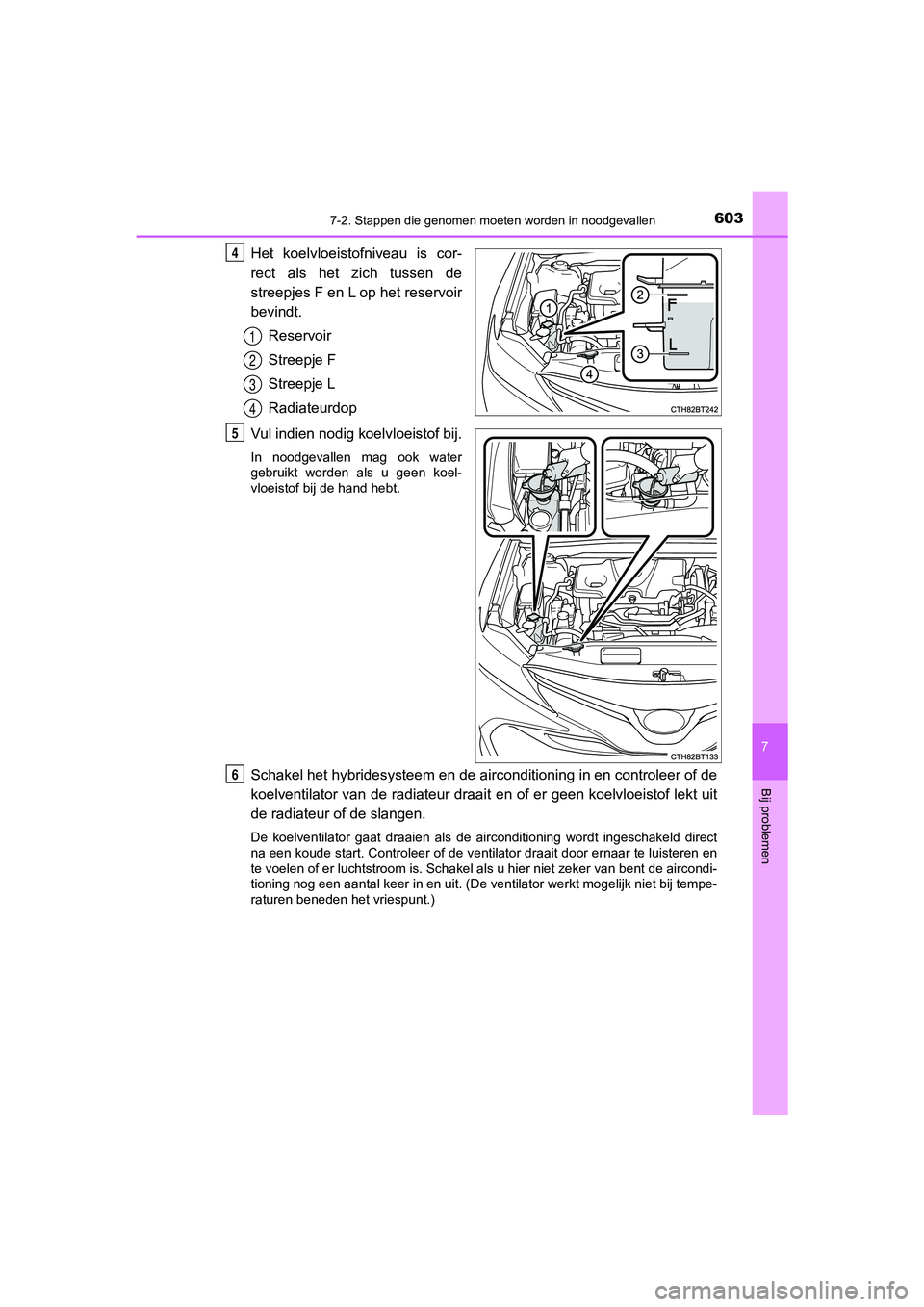

6037-2. Stappen die genomen moeten worden in noodgevallen
CAMRY_HV_EE
7
Bij problemen
Het koelvloeistofniveau is cor-
rect als het zich tussen de
streepjes F en L op het reservoir
bevindt.Reservoir
Streepje F
Streepje L
Radiateurdop
Vul indien nodig koelvloeistof bij.
In noodgevallen mag ook water
gebruikt worden als u geen koel-
vloeistof bij de hand hebt.
Schakel het hybridesysteem en de airconditioning in en controleer of de
koelventilator van de radiateur draait en of er geen koelvloeis tof lekt uit
de radiateur of de slangen.
De koelventilator gaat draaien als de airconditioning wordt ing eschakeld direct
na een koude start. Controleer of de ventilator draait door ern aar te luisteren en
te voelen of er luchtstroom is. Schakel als u hier niet zeker van bent de aircondi-
tioning nog een aantal keer in en uit. (De ventilator werkt mog elijk niet bij tempe-
raturen beneden het vriespunt.)
4
1
2
3
4
5
6
CAMRY_HV_OM_Europe_OM33E11E .book Page 603 Monday, October 7, 2019 12:19 PM

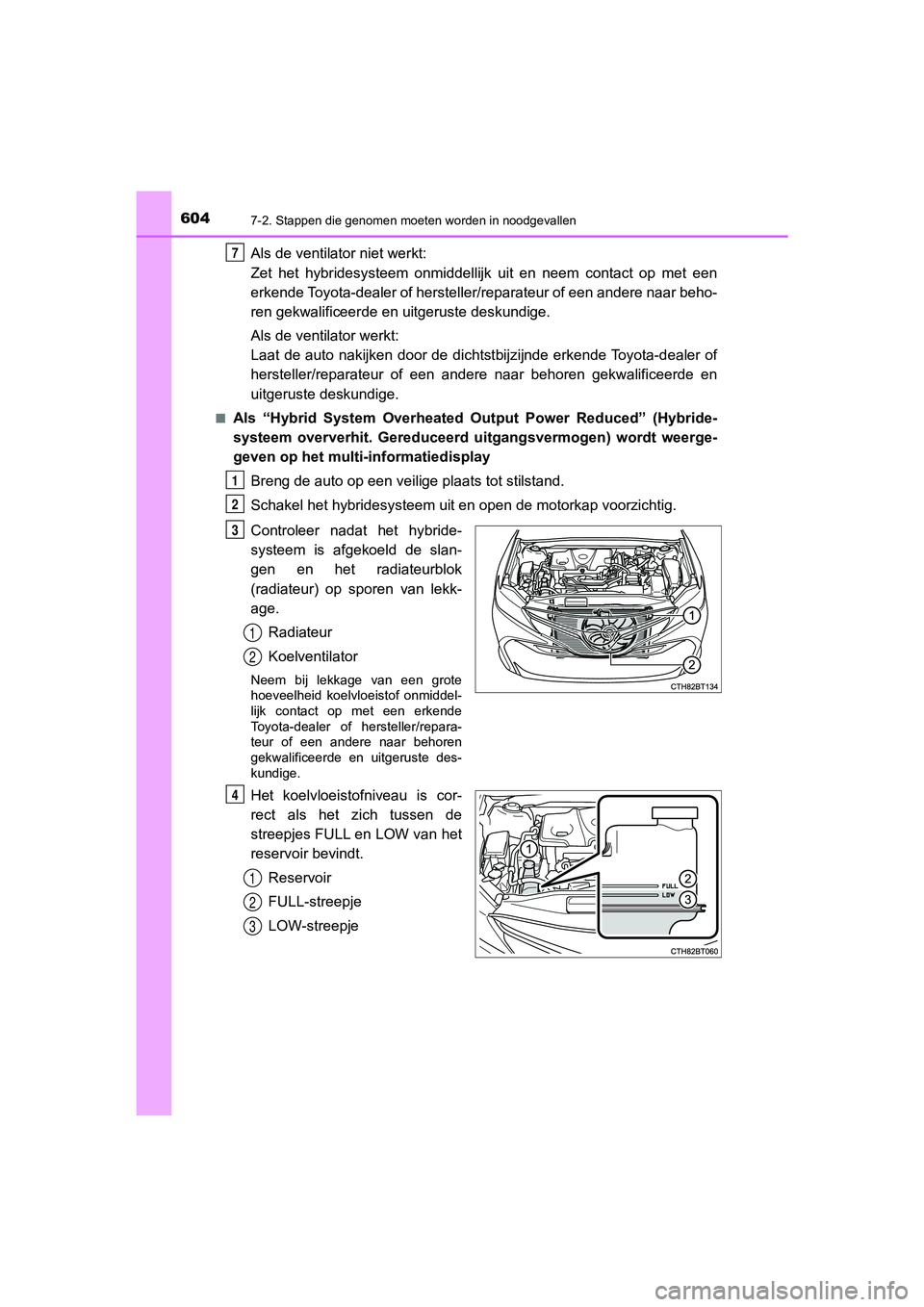

6047-2. Stappen die genomen moeten worden in noodgevallen
CAMRY_HV_EE
Als de ventilator niet werkt:
Zet het hybridesysteem onmiddellijk uit en neem contact op met een
erkende Toyota-dealer of hersteller/reparateur of een andere na ar beho-
ren gekwalificeerde en uitgeruste deskundige.
Als de ventilator werkt:
Laat de auto nakijken door de dichtstbijzijnde erkende Toyota-d ealer of
hersteller/reparateur of een andere naar behoren gekwalificeerd e en
uitgeruste deskundige.
■Als “Hybrid System Overheated O utput Power Reduced” (Hybride-
systeem oververhit. Gereduceerd ui tgangsvermogen) wordt weerge-
geven op het multi-informatiedisplay
Breng de auto op een veilige plaats tot stilstand.
Schakel het hybridesysteem uit en open de motorkap voorzichtig.
Controleer nadat het hybride-
systeem is afgekoeld de slan-
gen en het radiateurblok
(radiateur) op sporen van lekk-
age.Radiateur
Koelventilator
Neem bij lekkage van een grote
hoeveelheid koelvloeistof onmiddel-
lijk contact op met een erkende
Toyota-dealer of hersteller/repara-
teur of een andere naar behoren
gekwalificeerde en uitgeruste des-
kundige.
Het koelvloeistofniveau is cor-
rect als het zich tussen de
streepjes FULL en LOW van het
reservoir bevindt.
Reservoir
FULL-streepje
LOW-streepje
7
1
2
3
1
2
4
1
2
3
CAMRY_HV_OM_Europe_OM33E11E .book Page 604 Monday, October 7, 2019 12:19 PM

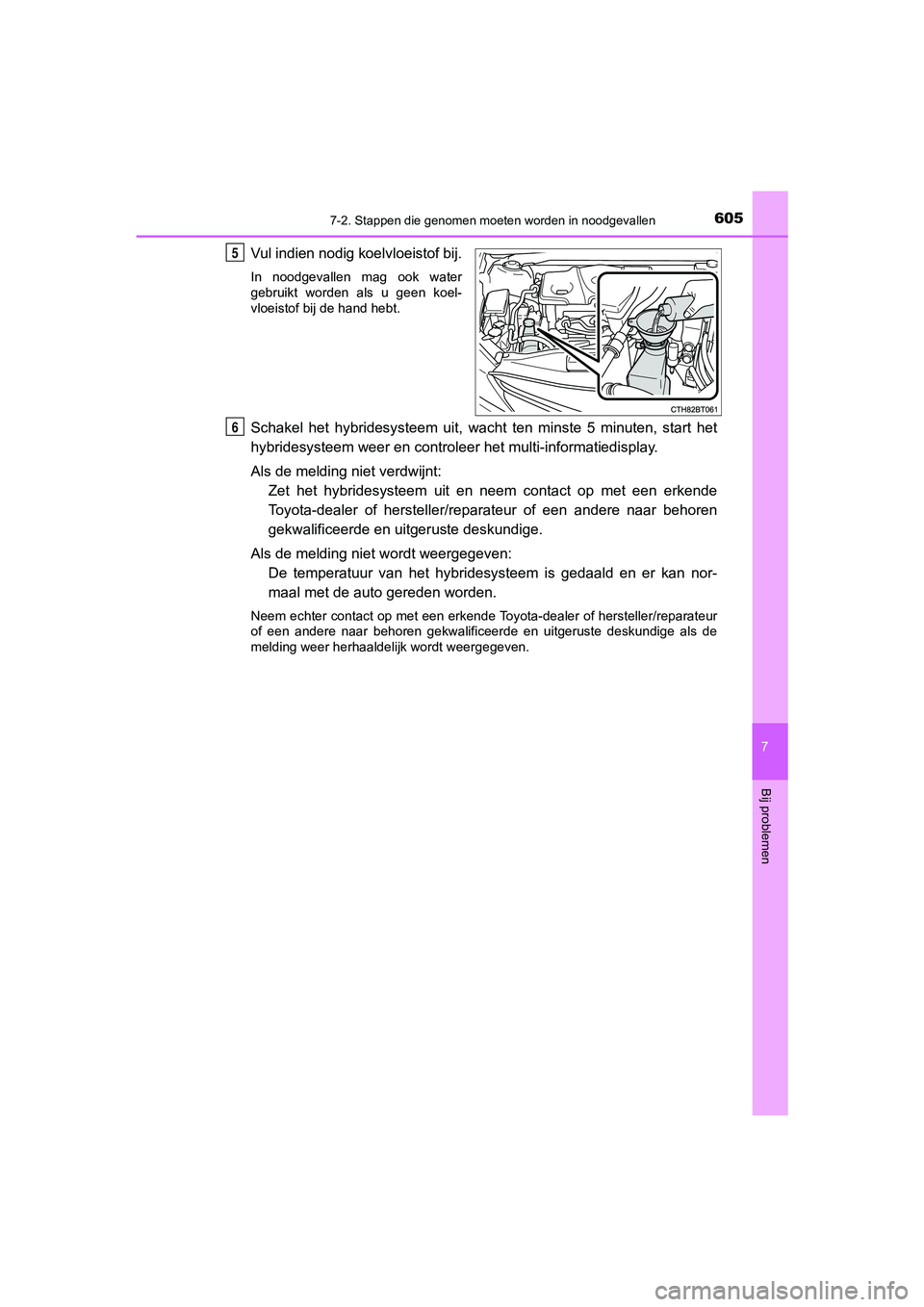

6057-2. Stappen die genomen moeten worden in noodgevallen
CAMRY_HV_EE
7
Bij problemen
Vul indien nodig koelvloeistof bij.
In noodgevallen mag ook water
gebruikt worden als u geen koel-
vloeistof bij de hand hebt.
Schakel het hybridesysteem uit, wacht ten minste 5 minuten, start het
hybridesysteem weer en controleer het multi-informatiedisplay.
Als de melding niet verdwijnt:
Zet het hybridesysteem uit en neem contact op met een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behor en
gekwalificeerde en uitgeruste deskundige.
Als de melding niet wordt weergegeven: De temperatuur van het hybridesysteem is gedaald en er kan nor-
maal met de auto gereden worden.
Neem echter contact op met een erkende Toyota-dealer of herstel ler/reparateur
of een andere naar behoren gekwalificeerde en uitgeruste deskundige als de
melding weer herhaaldelijk wordt weergegeven.
5
6
CAMRY_HV_OM_Europe_OM33E11E .book Page 605 Monday, October 7, 2019 12:19 PM

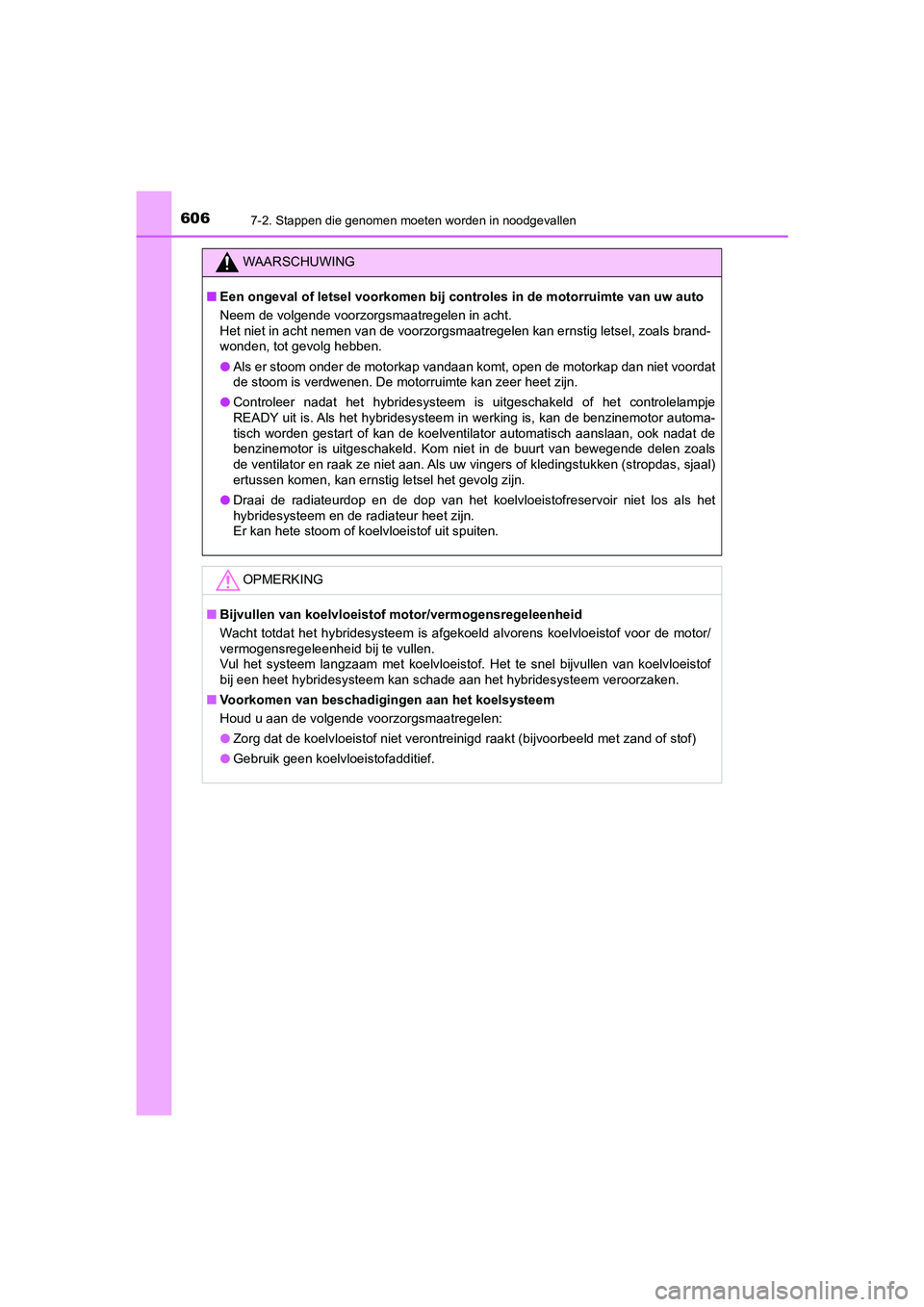

6067-2. Stappen die genomen moeten worden in noodgevallen
CAMRY_HV_EE
WAARSCHUWING
■Een ongeval of letsel voorkomen bij controles in de motorruimte van uw auto
Neem de volgende voorzorgsmaatregelen in acht.
Het niet in acht nemen van de voorzorgsmaatregelen kan ernstig letsel, zoals brand-
wonden, tot gevolg hebben.
● Als er stoom onder de motorkap vandaan komt, open de motorkap dan niet voordat
de stoom is verdwenen. De motorruimte kan zeer heet zijn.
● Controleer nadat het hybridesysteem is uitgeschakeld of het controlelampje
READY uit is. Als het hybridesysteem in werking is, kan de benzinemotor automa-
tisch worden gestart of kan de koelventilator automatisch aansl aan, ook nadat de
benzinemotor is uitgeschakeld. Kom niet in de buurt van bewegen de delen zoals
de ventilator en raak ze niet aan. Als uw vingers of kledingstu kken (stropdas, sjaal)
ertussen komen, kan ernstig letsel het gevolg zijn.
● Draai de radiateurdop en de dop van het koelvloeistofreservoir niet los als het
hybridesysteem en de radiateur heet zijn.
Er kan hete stoom of koelvloeistof uit spuiten.
OPMERKING
■ Bijvullen van koelvloeistof motor/vermogensregeleenheid
Wacht totdat het hybridesysteem is afgekoeld alvorens koelvloeistof voor de motor/
vermogensregeleenheid bij te vullen.
Vul het systeem langzaam met koelvloeistof. Het te snel bijvull en van koelvloeistof
bij een heet hybridesysteem kan schade aan het hybridesysteem v eroorzaken.
■ Voorkomen van beschadigingen aan het koelsysteem
Houd u aan de volgende voorzorgsmaatregelen:
● Zorg dat de koelvloeistof niet verontreinigd raakt (bijvoorbeeld met zand of stof)
● Gebruik geen koelvloeistofadditief.
CAMRY_HV_OM_Europe_OM33E11E .book Page 606 Monday, October 7, 2019 12:19 PM

6077-2. Stappen die genomen moeten worden in noodgevallen
CAMRY_HV_EE
7
Bij problemen

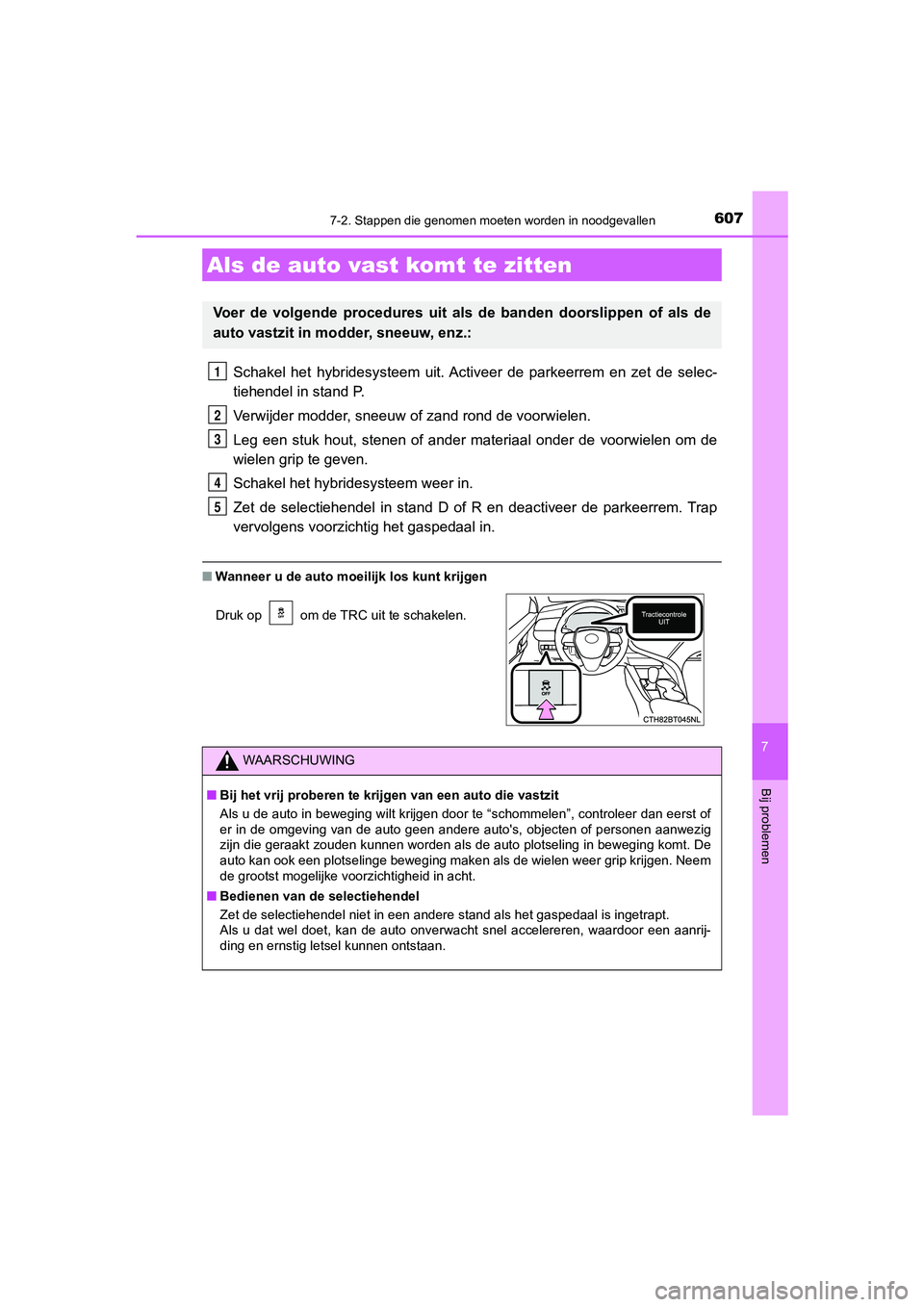

Schakel het hybridesysteem uit. Activeer de parkeerrem en zet de selec-
tiehendel in stand P.
Verwijder modder, sneeuw of zand rond de voorwielen.
Leg een stuk hout, stenen of ander materiaal onder de voorwiele n om de
wielen grip te geven.
Schakel het hybridesysteem weer in.
Zet de selectiehendel in stand D of R en deactiveer de parkeerr em. Trap
vervolgens voorzichtig het gaspedaal in.
■ Wanneer u de auto moeilijk los kunt krijgen
Als de auto vast komt te zitten
Voer de volgende procedures uit al s de banden doorslippen of als de
auto vastzit in modder, sneeuw, enz.:
Druk op om de TRC uit te schakelen.
WAARSCHUWING
■ Bij het vrij proberen te krij gen van een auto die vastzit
Als u de auto in beweging wilt krijgen door te “schommelen”, controleer dan eerst of
er in de omgeving van de auto geen andere auto's, objecten of p ersonen aanwezig
zijn die geraakt zouden kunnen worden als de auto plotseling in beweging komt. De
auto kan ook een plotselinge beweging maken als de wielen weer grip krijgen. Neem
de grootst mogelijke voorzichtigheid in acht.
■ Bedienen van de selectiehendel
Zet de selectiehendel niet in een andere stand als het gaspedaal is ingetrapt.
Als u dat wel doet, kan de auto onverwacht snel accelereren, wa ardoor een aanrij-
ding en ernstig letsel kunnen ontstaan.
1
2
3
4
5
CAMRY_HV_OM_Europe_OM33E11E .book Page 607 Monday, October 7, 2019 12:19 PM

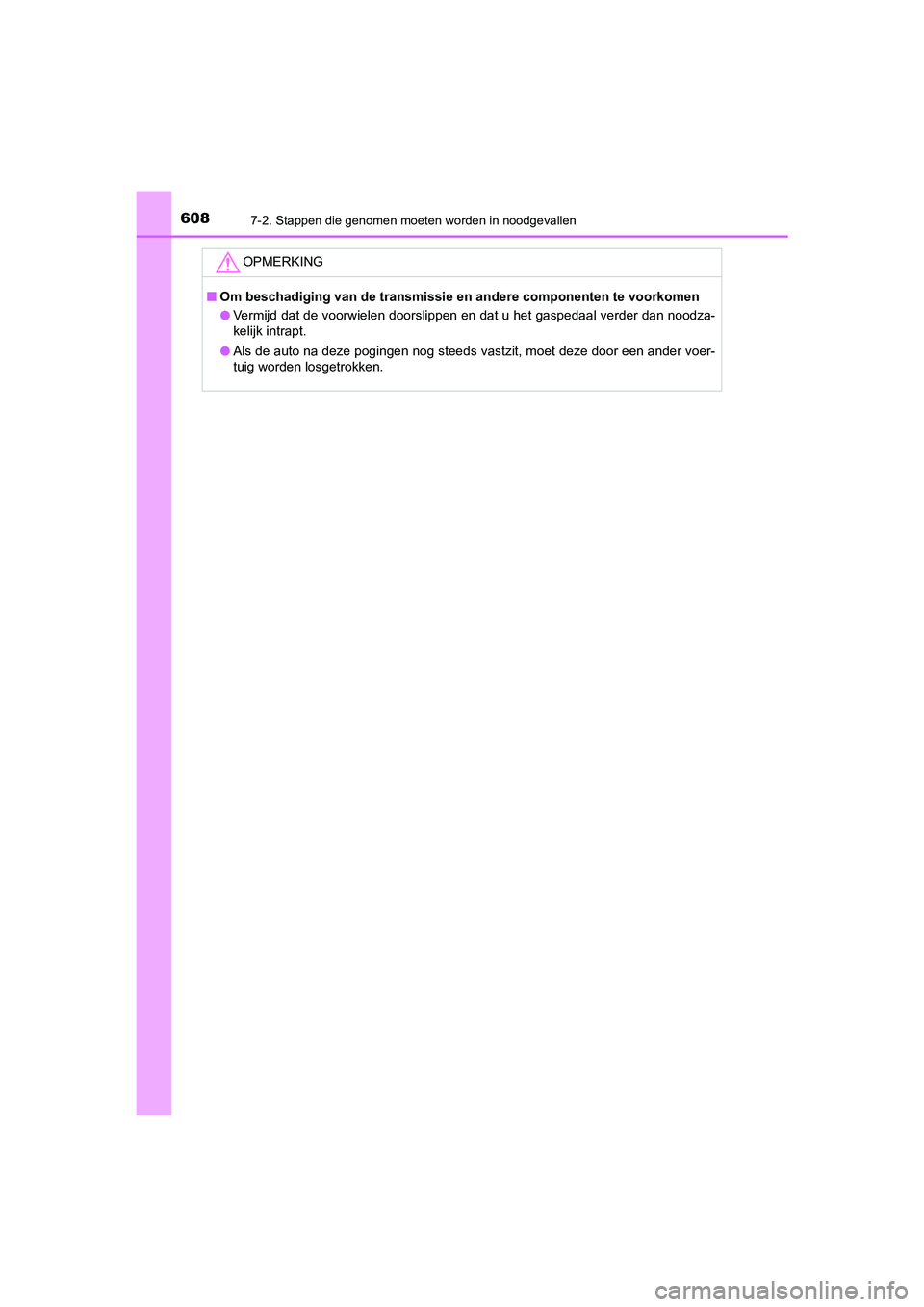

6087-2. Stappen die genomen moeten worden in noodgevallen
CAMRY_HV_EE
OPMERKING
■Om beschadiging van de transmissi e en andere componenten te voorkomen
● Vermijd dat de voorwielen doorslippen en dat u het gaspedaal ve rder dan noodza-
kelijk intrapt.
● Als de auto na deze pogingen nog steeds vastzit, moet deze door een ander voer-
tuig worden losgetrokken.
CAMRY_HV_OM_Europe_OM33E11E .book Page 608 Monday, October 7, 2019 12:19 PM

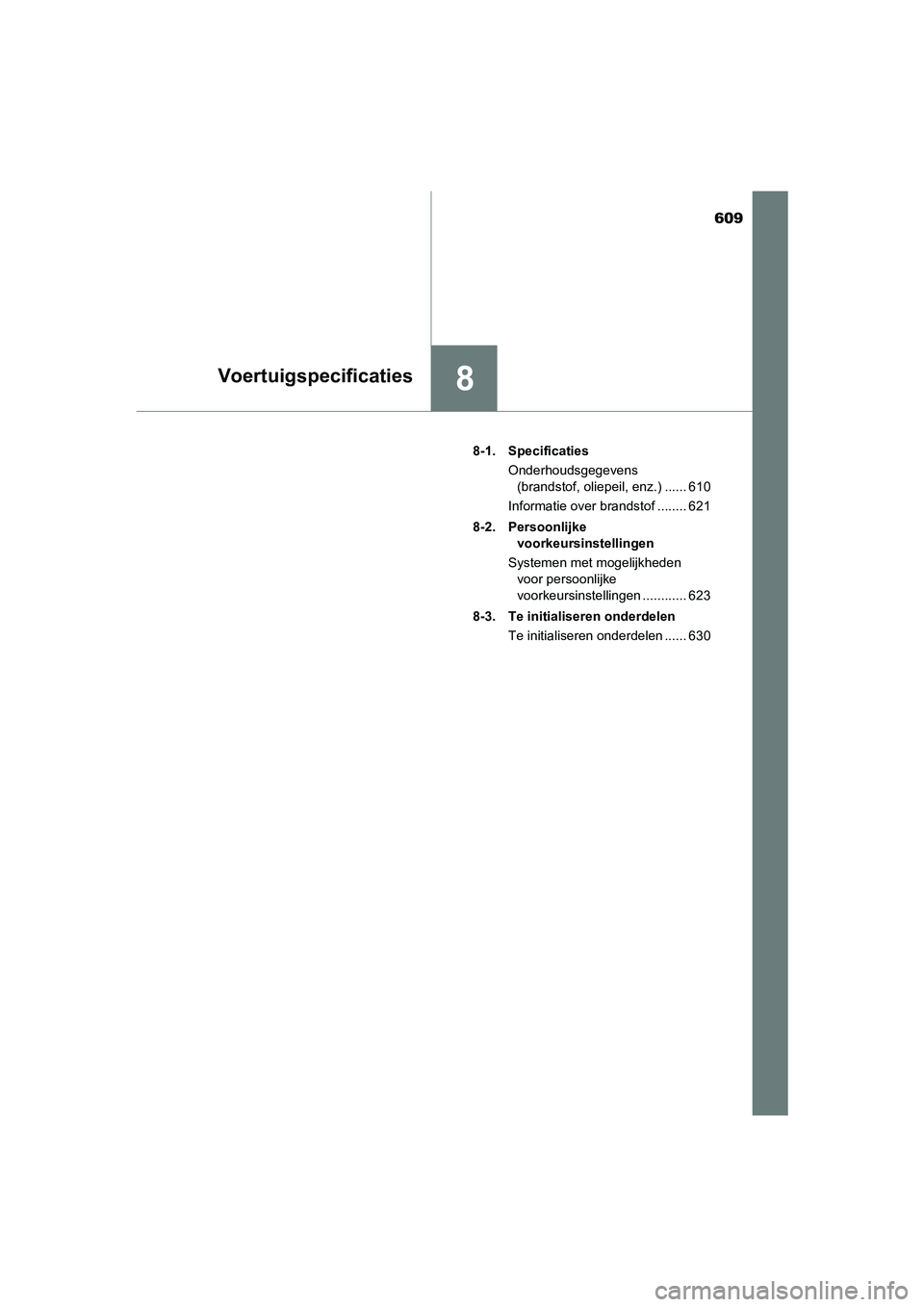

609
8Voertuigspecificaties
CAMRY_HV_EE8-1. Specificaties
Onderhoudsgegevens (brandstof, oliepeil, enz.) ...... 610
Informatie over brandstof ........ 621
8-2. Persoonlijke voorkeursinstellingen
Systemen met mogelijkheden voor persoonlijke
voorkeursinstellingen ............ 623
8-3. Te initiali seren onderdelen
Te initialiseren onderdelen ...... 630
CAMRY_HV_OM_Europe_OM33E11E .book Page 609 Monday, October 7, 2019 12:19 PM

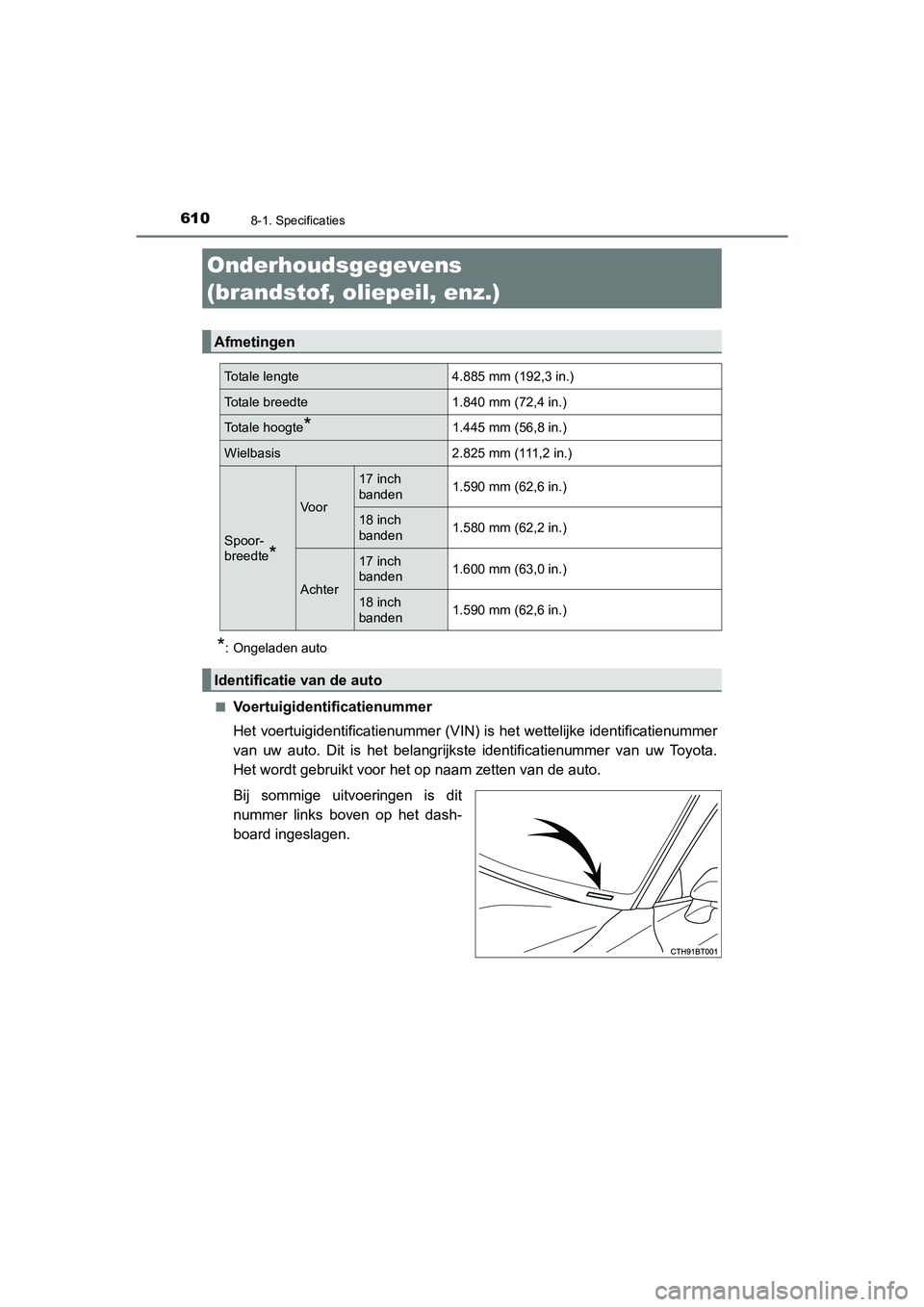

610
CAMRY_HV_EE
8-1. Specificaties
*: Ongeladen auto
■
Voertuigidentificatienummer
Het voertuigidentificatienummer (VIN) is het wettelijke identif icatienummer
van uw auto. Dit is het belangrijkste identificatienummer van uw Toyota.
Het wordt gebruikt voor het op naam zetten van de auto.
Bij sommige uitvoeringen is dit
nummer links boven op het dash-
board ingeslagen.
Onderhoudsgegevens
(brandstof, oliepeil, enz.)
Afmetingen
Totale lengte 4.885 mm (192,3 in.)
Totale breedte 1.840 mm (72,4 in.)
Totale hoogte*1.445 mm (56,8 in.)
Wielbasis2.825 mm (111,2 in.)
Spoor-
breedte
*
Voor
17 inch
banden1.590 mm (62,6 in.)
18 inch
banden1.580 mm (62,2 in.)
Achter
17 inch
banden
1.600 mm (63,0 in.)
18 inch
banden1.590 mm (62,6 in.)
Identificatie van de auto
