5817-2. Stappen die genomen moeten worden in noodgevallen
CAMRY_HV_EE
7
Bij problemen
Alleen auto's met een volwaardig
reservewiel: Verwijder de afdekkap
van het reservewiel.
Draai de bevestiging van het reser-
vewiel los.
Zorg er bij het verwijderen of opbergen
van het reservewiel wiel voor dat u de
andere kant van het wiel stevig vast-
houdt.
34
5
WAARSCHUWING
■Bij het opbergen van het reservewiel
Zorg ervoor dat er geen vingers of andere lichaamsdelen tussen het reservewiel en
de carrosserie bekneld raken.
CAMRY_HV_OM_Europe_OM33E11E .book Page 581 Monday, October 7, 2019 12:19 PM

5827-2. Stappen die genomen moeten worden in noodgevallen
CAMRY_HV_EE
Plaats wielblokken.
Draai de wielmoeren iets los (één
slag).
Draai deel A van de krik met de
hand aan totdat de uitsparing in de
kop van de krik in contact komt met
het kriksteunpunt.
Plaats de krik op de juiste plaats om
beschadigingen aan de auto bij gebruik
van een krik te voorkomen.
(→Blz. 578)
De aanduidingen van de kriksteunpun-
ten bevinden zich onder de dorpel.
Deze duiden de kriksteunpunten aan.
Vervangen van een wiel met een lekke band
1
Lekke bandPositie wielblok
VoorLinksAchter het rechter achterwiel
RechtsAchter het linker achterwiel
AchterLinksVoor het rechter voorwiel
RechtsVoor het linker voorwiel
2
3
CAMRY_HV_OM_Europe_OM33E11E .book Page 582 Monday, October 7, 2019 12:19 PM

5837-2. Stappen die genomen moeten worden in noodgevallen
CAMRY_HV_EE
7
Bij problemen
Monteer de krikslinger.
Draai de krik vervolgens verder
omhoog totdat het wiel vrij van de
grond is.
Verwijder alle wielmoeren en het
wiel.
Leg het wiel met de buitenzijde
omhoog op de grond, om krassen op
de velg te voorkomen.
4
5
6
CAMRY_HV_OM_Europe_OM33E11E.book Page 583 Monday, October 7, 2019 12:19 PM

5847-2. Stappen die genomen moeten worden in noodgevallen
CAMRY_HV_EE
Verwijder eventueel aanwezige
verontreinigingen van het contact-
vlak van de velg.
Als er verontreinigingen op het contact-
vlak aanwezig zijn, kunnen tijdens het
rijden de wielmoeren los lopen, waar-
door het wiel los kan raken.
WAARSCHUWING
■Vervangen van een wiel met een lekke band
● Raak de wielen of het gedeelte rond de remmen niet aan direct n adat met de auto
is gereden.
Nadat met de auto is gereden, zijn de wielen en het gedeelte rond de remmen
mogelijk zeer heet. Wanneer u deze delen tijdens het verwisselen van een wiel,
enz. met uw handen, voeten of andere lichaamsdelen aanraakt, kan dit leiden tot
brandwonden.
● Het niet opvolgen van deze voorzorgsmaatregelen kan ertoe leide n dat de wiel-
moeren losraken, waardoor het wiel van de auto af kan lopen, wa t kan leiden tot
ernstig letsel.
• Laat zo spoedig mogelijk na het vervangen van een wiel de moeren met een
aanhaalmoment van 103 Nm (10,5 kgm, 76 ft.lbf) vastzetten.
• Plaats een beschadigde wieldop niet opnieuw, omdat deze tijden s het rijden los
kan raken.
• Gebruik bij het aanbrengen van een wiel uitsluitend wielmoeren die speciaal zijn ontworpen voor het desbetreffende wiel.
• Bij gescheurde of vervormde bouten, schroefdraad van moeren of boutgaten
van het wiel, dient de auto te worden gecontroleerd door een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde en
uitgeruste deskundige.
• Plaats de wielmoeren met de schuine kant naar het wiel toe. ( →Blz. 511)
Plaatsen van het reservewiel
1
CAMRY_HV_OM_Europe_OM33E11E .book Page 584 Monday, October 7, 2019 12:19 PM

5857-2. Stappen die genomen moeten worden in noodgevallen
CAMRY_HV_EE
7
Bij problemen
Plaats het wiel en draai elke wielmoer met de hand ongeveer in dezelfde
mate vast.
Draai de wielmoeren zover vast
totdat de sluitringen contact maken
met de velg.
Laat de auto zakken.
Draai iedere moer twee of drie keer
aan in de volgorde die in de afbeel-
ding is aangeven.
Aanhaalmoment:
103 Nm (10,5 kgm, 76 ft.lbf)
Berg het wiel met de lekke band, de krik en het gereedschap op.
2
Ring
Ve l g
P
Q
R
CAMRY_HV_OM_Europe_OM33E11E .book Page 585 Monday, October 7, 2019 12:19 PM

5867-2. Stappen die genomen moeten worden in noodgevallen
CAMRY_HV_EE
■Het compacte reservewiel (indien aanwezig)
●Op de band van het compacte reservewiel staat aan de zijkant de aanduiding
TEMPORARY USE ONLY (alleen voor tijdelijk gebruik).
Gebruik het compacte reservewiel alleen tijdelijk en alleen in noodgevallen.
● Controleer de bandenspanning van het compacte reservewiel.
(→ Blz. 618)
■ Gebruik van het compacte reservewiel (indien aanwezig)
Het compacte reservewiel is niet voorzien van een bandenspannin gssensor en -zen-
der, waardoor een te lage bandenspanning hiervan niet wordt aan gegeven door het
bandenspanningswaarschuwingssysteem. Verder zal, als u het compacte reservewiel
monteert nadat het waarschuwingslampje voor een lage bandenspanning is gaan
branden, dit lampje blijven branden.
■ Gebruik van het compacte reservewiel (indien aanwezig)
De auto ligt lager op de weg als het compacte reservewiel is ge monteerd dan wanneer
er gereden wordt met de standaardbanden.
■ Als uw auto een lekke voorband kri jgt op een weg die bedekt is met sneeuw of ijs
(auto's met 17 inch wielen en een compact reservewiel)
Vervang een van de achterwielen van de auto door het compacte r eservewiel. Voer
onderstaande stappen uit en monteer sneeuwkettingen op de voorw ielen:
Vervang het wiel links of rechts achter door het compacte reser vewiel.
Vervang het wiel met de lekke voorband door het wiel dat van de achterzijde afkom-
stig is.
Monteer sneeuwkettingen op de voorwielen.
1
2
3
CAMRY_HV_OM_Europe_OM33E11E .book Page 586 Monday, October 7, 2019 12:19 PM

5877-2. Stappen die genomen moeten worden in noodgevallen
CAMRY_HV_EE
7
Bij problemen
■Verklaring voor de krik
CAMRY_HV_OM_Europe_OM33E11E .book Page 587 Monday, October 7, 2019 12:19 PM

5887-2. Stappen die genomen moeten worden in noodgevallen
CAMRY_HV_EE
WAARSCHUWING
■Gebruik van het com pacte reservewiel (indien aanwezig)
● Houd er rekening mee dat het reservewiel speciaal ontworpen is voor gebruik
onder uw auto. Gebruik uw reservewiel daarom niet onder een andere auto.
● Monteer niet gelijktijdig meer dan één compact reservewiel onde r uw auto.
● Vervang het reservewiel zo snel mogelijk door een wiel met een standaardband.
● Vermijd plotseling accelereren, abrupte stuuracties, plotseling remmen en schakel-
handelingen die een plotselinge motorremwerking veroorzaken.
■ Gebruik van het com pacte reservewiel (indien aanwezig)
Het kan voorkomen dat de rijsnelheid niet goed wordt weergegeve n en dat de vol-
gende systemen niet goed werken:
*: Indien aanwezig
■ Snelheidsbeperking bij gebruik van het compacte reservewiel (in dien aanwe-
zig)
Rijd niet harder dan 80 km/h als er een compact reservewiel ond er de auto is
gemonteerd.
Het compacte reservewiel is niet ontworpen voor gebruik bij hog e snelheden. Het
niet opvolgen van deze voorzorgsmaatregel kan leiden tot een on geval en ernstig
letsel.
■ Na gebruik van ger eedschap en krik
Controleer voor het rijden of het gereedschap en de krik weer goed zijn opgeborgen
en bevestigd. Dit om te voorkomen dat een van deze voorwerpen b ij een aanrijding
of bij hard remmen letsel veroorzaakt.
• ABS en Brake Assist
•VSC
•TRC
•EPS
• Automatic High Beam-systeem
• Dynamic Radar Cruise Control met volledig snelheidsbereik
• LDA (Lane Departure Alert met stuur- regeling) • PCS (Pre-Crash Safety-systeem)
• Bandenspanningswaarschuwingssys-
teem
• Toyota Parking Assist-sensor
• Intelligent Clearance Sonar-systeem
(ICS)
*
• Toyota Parking Assist Monitor
• BSM (Blind Spot Monitor)
*
• Navigatiesysteem*
CAMRY_HV_OM_Europe_OM33E11E .book Page 588 Monday, October 7, 2019 12:19 PM

5897-2. Stappen die genomen moeten worden in noodgevallen
CAMRY_HV_EE
7
Bij problemen
OPMERKING
■Rijd voorzichtig over oneffenhed en in het wegdek heen als het compacte reser-
vewiel onder de auto gemonteerd is. (indien aanwezig)
De auto ligt lager op de weg als het compacte reservewiel is ge monteerd dan wan-
neer er gereden wordt met de standaardbanden. Wees voorzichtig bij het rijden over
slechte wegen.
■ Rijden met sneeuwkettingen en he t compacte reservewiel (indien aanwezig)
Monteer geen sneeuwketting op het compacte reservewiel.
De sneeuwketting kan de carrosserie beschadigen en het rijgedra g in negatieve zin
beïnvloeden.
■ Bij het vervangen van banden
Neem voor het verwijderen en plaatsen van wielen, banden of bandenspanningssen-
soren en -zenders contact op met een erkende Toyota-dealer of h ersteller/reparateur
of een andere naar behoren gekwalificeerde en uitgeruste deskun dige, omdat de
bandenspanningssensoren en -zenders beschadigd kunnen raken als er niet voor-
zichtig mee wordt omgegaan.
■ Voorkomen van schade aan de bande nspanningssensoren en -zenders
Als een band is gerepareerd met bandenreparatievloeistof, werke n de bandenspan-
ningssensor en -zender mogelijk niet goed. Neem wanneer bandenreparatievloeistof
is gebruikt zo snel mogelijk contact op met een erkende Toyota- dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitger uste deskundige.
Vervang bij het vervangen van de band de bandenspanningssensor en -zender.
( → Blz. 493)
CAMRY_HV_OM_Europe_OM33E11E .book Page 589 Monday, October 7, 2019 12:19 PM

5907-2. Stappen die genomen moeten worden in noodgevallen
CAMRY_HV_EE
Een van de onderstaande punten kan het probleem veroorzaken:
●De elektronische sleutel werkt mogelijk niet goed. ( →Blz. 593)
● Er is mogelijk onvoldoende brandstof aanwezig in de tank.
Vul de brandstoftank.
● Er kan een storing aanwezig zijn in de startblokkering. ( →Blz. 112)
● Er kan een storing aanwezig zijn in het stuurslotsysteem.
● Het hybridesysteem van de motor is mogelijk defect als gevolg v an een
elektrische storing, zoals een ontladen batterij van de elektro nische sleutel
of een defecte zekering. Er bestaat echter, afhankelijk van het soort sto-
ring, een noodmaatregel om het hybridesysteem te starten. ( →Blz. 591)
Een van de onderstaande punten kan het probleem veroorzaken:
● De 12V-accu is mogelijk te ver ontladen. ( →Blz. 595)
● De accuklemmen zitten mogelijk los of zijn gecorrodeerd. ( →Blz. 488)

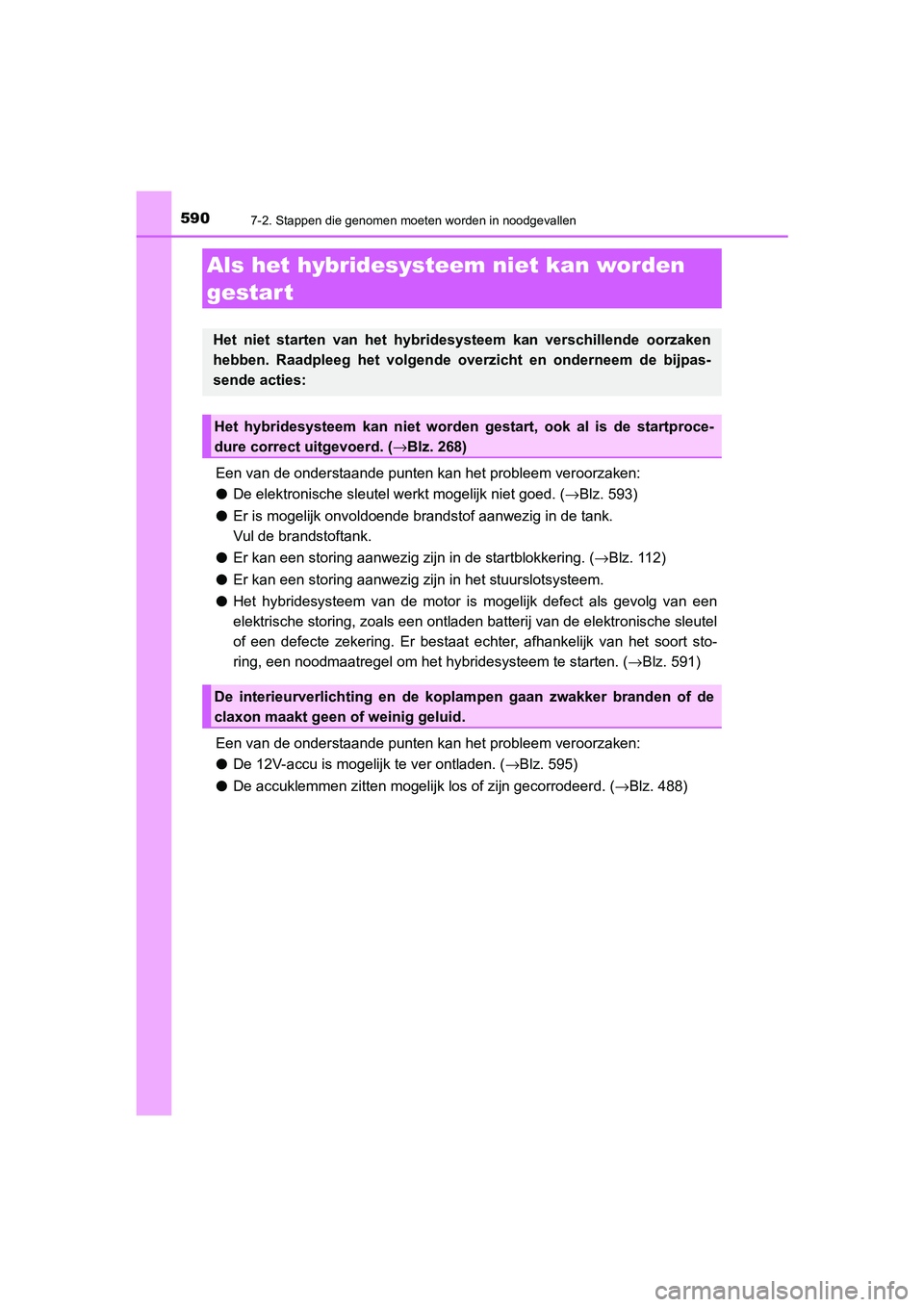

Als het hybridesysteem niet kan worden
gestar t
Het niet starten van het hybri desysteem kan verschillende oorzaken
hebben. Raadpleeg het volgende overzicht en onderneem de bijpas -
sende acties:
Het hybridesysteem kan niet worden gestart, ook al is de startproce-
dure correct uitgevoerd. ( →Blz. 268)
De interieurverlichting en de k oplampen gaan zwakker branden of de
claxon maakt geen of weinig geluid.
