6217-2. Operazioni da eseguire in caso di emergenza
7
Se si verifica un problema
CAMRY_HV_EL

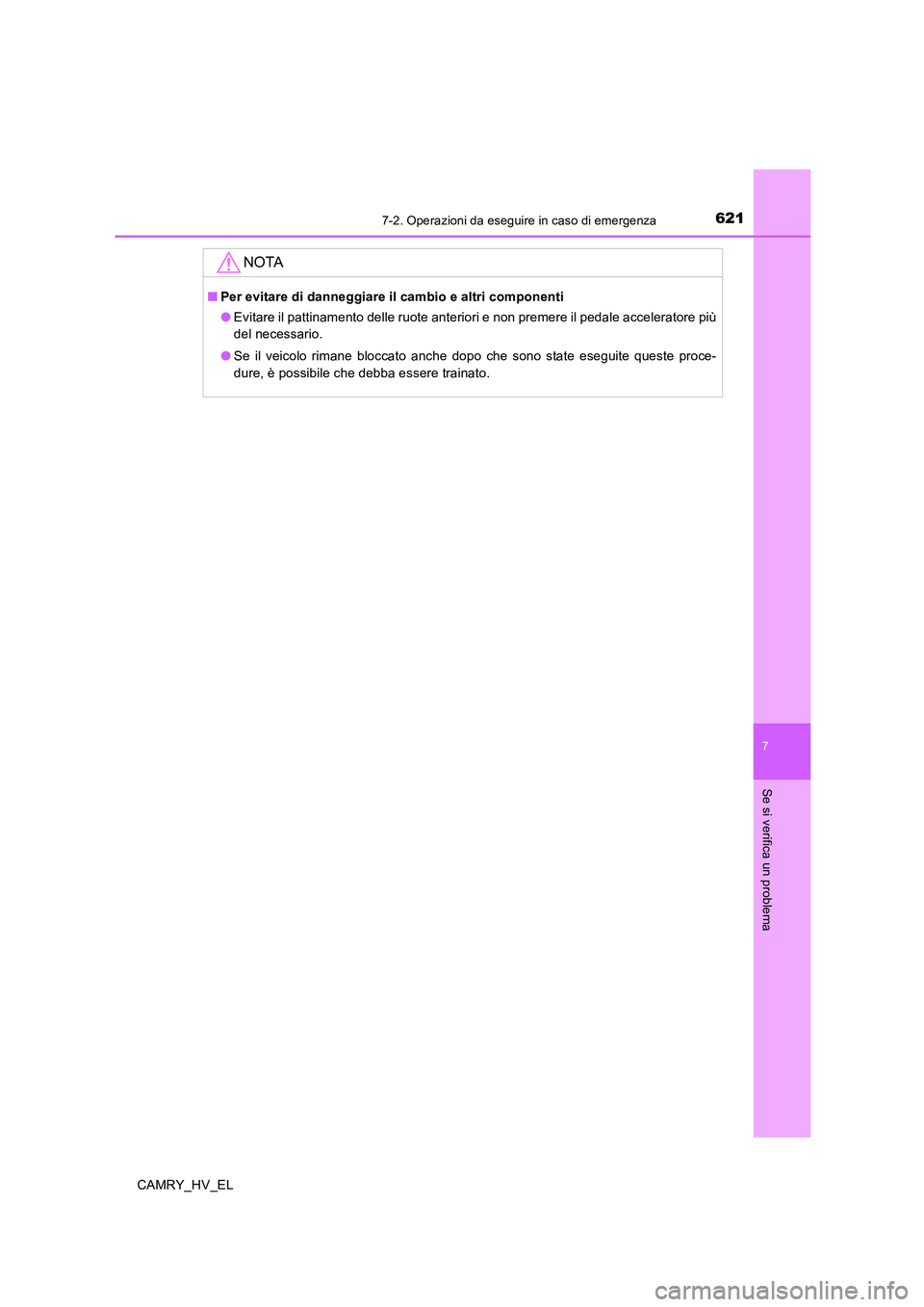

NOTA
■Per evitare di danneggiare il cambio e altri componenti
●Evitare il pattinamento delle ruote anteriori e non premere il pedale acceleratore più
del necessario.
●Se il veicolo rimane bloccato anche dopo che sono state eseguite queste proce-
dure, è possibile che debba essere trainato.

6227-2. Operazioni da eseguire in caso di emergenza
CAMRY_HV_EL

623
8Specifiche del veicolo
CAMRY_HV_EL8-1. Caratteristiche
Dati di manutenzione
(carburante, livello dell'olio,
ecc.) ...................................... 624
Informazioni sul carburante ..... 635
8-2. Personalizzazione
Caratteristiche
personalizzabili ..................... 637
8-3. Elementi da inizializzare
Elementi da inizializzare.......... 644

624
CAMRY_HV_EL
8-1. Caratteristiche
*: Veicoli a vuoto
Dati di manutenzione (carburante, livello
dell'olio, ecc.)
Dimensioni
Lunghezza complessiva 4.885 mm
Larghezza complessiva 1.840 mm
Altezza totale*1.445 mm
Interasse 2.825 mm
Battistrada*
Anteriore
Pneumatici
da 17 pollici1.590 mm
Pneumatici
da 18 pollici1.580 mm
Posteriore
Pneumatici
da 17 pollici1.600 mm
Pneumatici
da 18 pollici1.590 mm

625
8
8-1. Caratteristiche
Specifiche del veicolo
CAMRY_HV_EL■

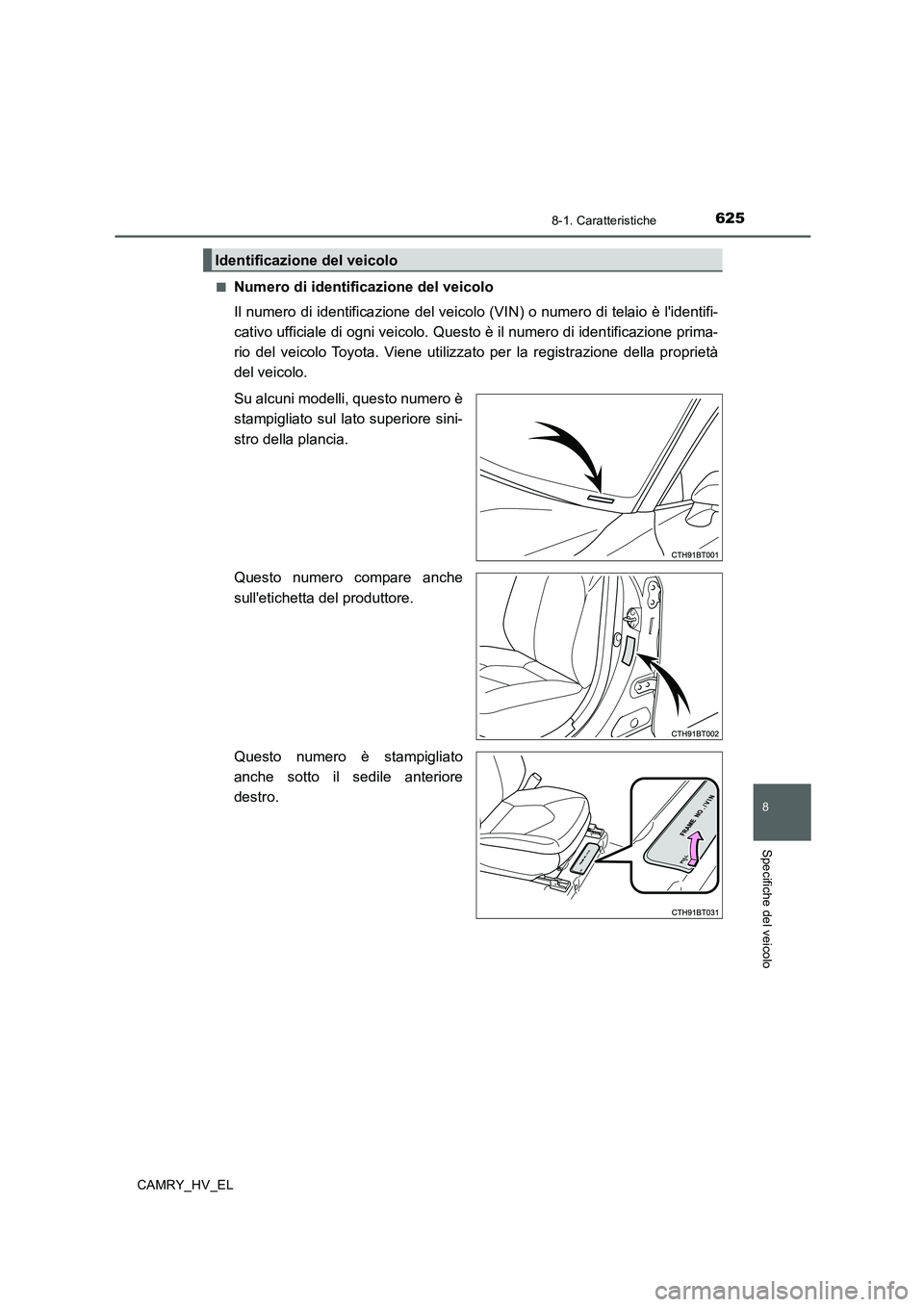

Numero di identificazione del veicolo
Il numero di identificazione del veicolo (VIN) o numero di telaio è l'identifi-
cativo ufficiale di ogni veicolo. Questo è il numero di identificazione prima-
rio del veicolo Toyota. Viene utilizzato per la registrazione della proprietà
del veicolo.
Su alcuni modelli, questo numero è
stampigliato sul lato superiore sini-
stro della plancia.
Questo numero compare anche
sull'etichetta del produttore.
Questo numero è stampigliato
anche sotto il sedile anteriore
destro.
Identificazione del veicolo

6268-1. Caratteristiche
CAMRY_HV_EL■

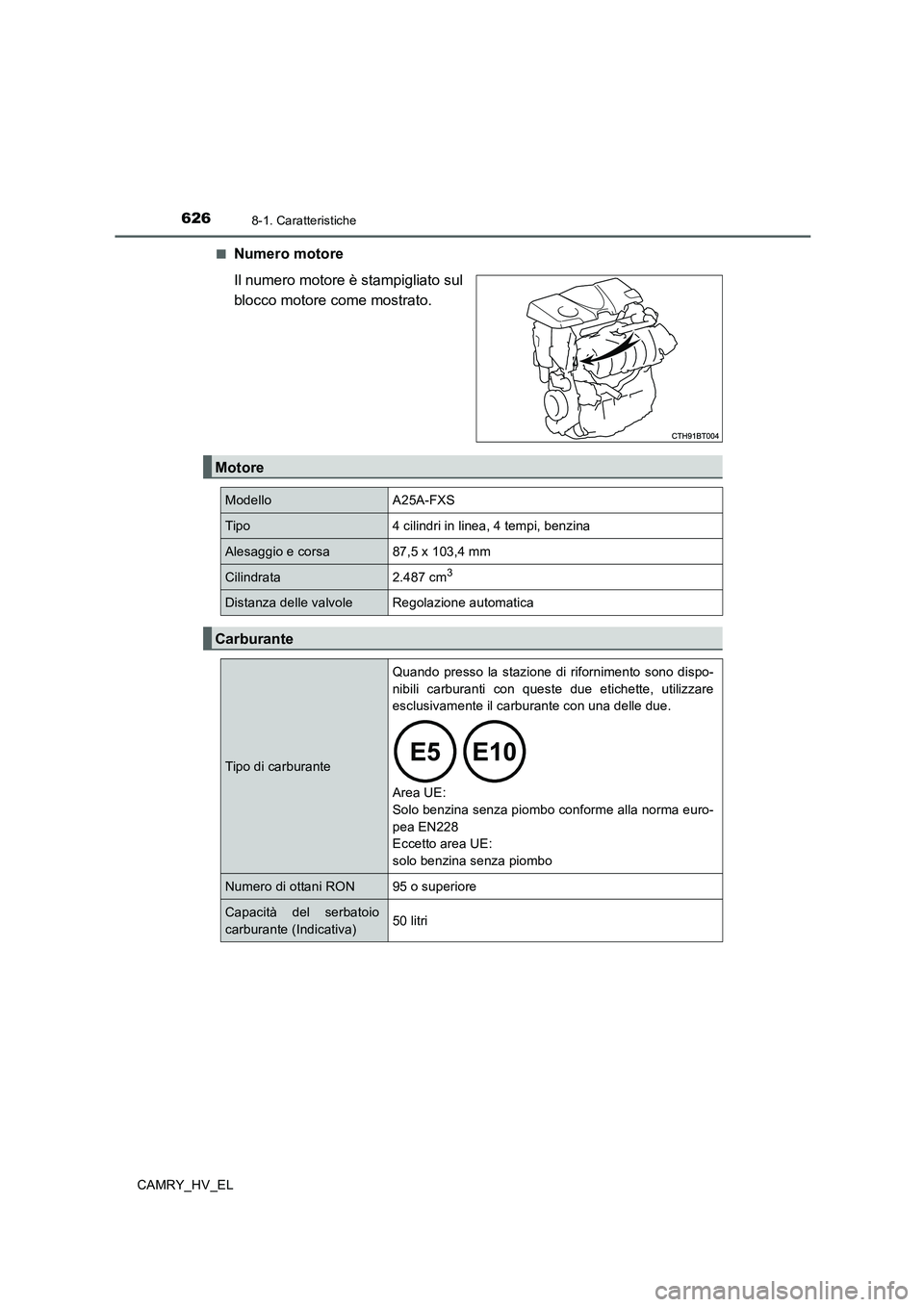

Numero motore
Il numero motore è stampigliato sul
blocco motore come mostrato.
Motore
Modello A25A-FXS
Tipo 4 cilindri in linea, 4 tempi, benzina
Alesaggio e corsa 87,5 x 103,4 mm
Cilindrata 2.487 cm3
Distanza delle valvole Regolazione automatica
Carburante
Tipo di carburante
Quando presso la stazione di rifornimento sono dispo-
nibili carburanti con queste due etichette, utilizzare
esclusivamente il carburante con una delle due.

Area UE:
Solo benzina senza piombo conforme alla norma euro-
pea EN228
Eccetto area UE:
solo benzina senza piombo
Numero di ottani RON 95 o superiore
Capacità del serbatoio
carburante (Indicativa)50 litri

627
8
8-1. Caratteristiche
Specifiche del veicolo
CAMRY_HV_EL■
Capacità olio (drenaggio e rabbocco [indicativa*])
*: La capacità olio motore è una quantità indicativa per quando si cambia l'olio
motore. Riscaldare il motore e disattivare il sistema ibrido, attendere più di 5 minuti
e quindi controllare il livello dell'olio sull'astina.
■
Scelta dell'olio motore
Nel veicolo Toyota viene utilizzato “Toyota Genuine Motor Oil” «Olio
motore originale Toyota». Toyota raccomanda l'uso di “Toyota Genuine
Motor Oil” «Olio motore originale Toyota» approvato. Può anche essere
utilizzato un altro olio motore di pari qualità.
Grado dell'olio:
0W-16:
Olio motore multigrado grado API SN “Resource-Conserving” o SN PLUS
“Resource-Conserving”
0W-20, 5W-30 e 10W-30:
Olio motore grado API SL “Energy-Conserving”, SM “Energy-Conserving”,
SN “Resource-Conserving” o SN PLUS “Resource-Conserving”; o olio
motore multigrado ILSAC
15W-40:
Olio motore multigrado grado API SL, SM, SN o SN PLUS

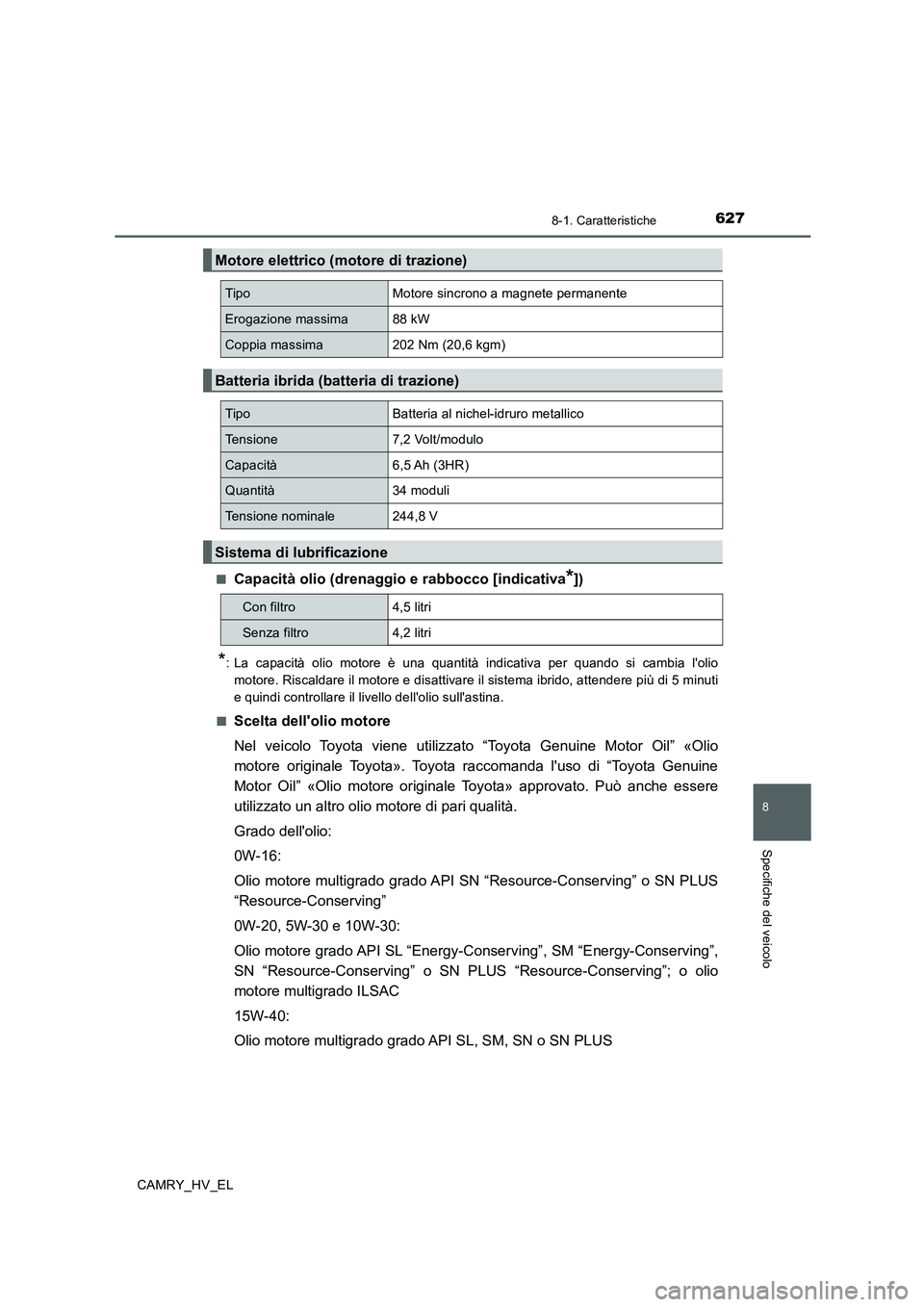

Motore elettrico (motore di trazione)
Tipo Motore sincrono a magnete permanente
Erogazione massima 88 kW
Coppia massima 202 Nm (20,6 kgm)
Batteria ibrida (batteria di trazione)
Tipo Batteria al nichel-idruro metallico
Tensione 7,2 Volt/modulo
Capacità 6,5 Ah (3HR)
Quantità 34 moduli
Tensione nominale 244,8 V
Sistema di lubrificazione
Con filtro 4,5 litri
Senza filtro 4,2 litri

6288-1. Caratteristiche
CAMRY_HV_EL

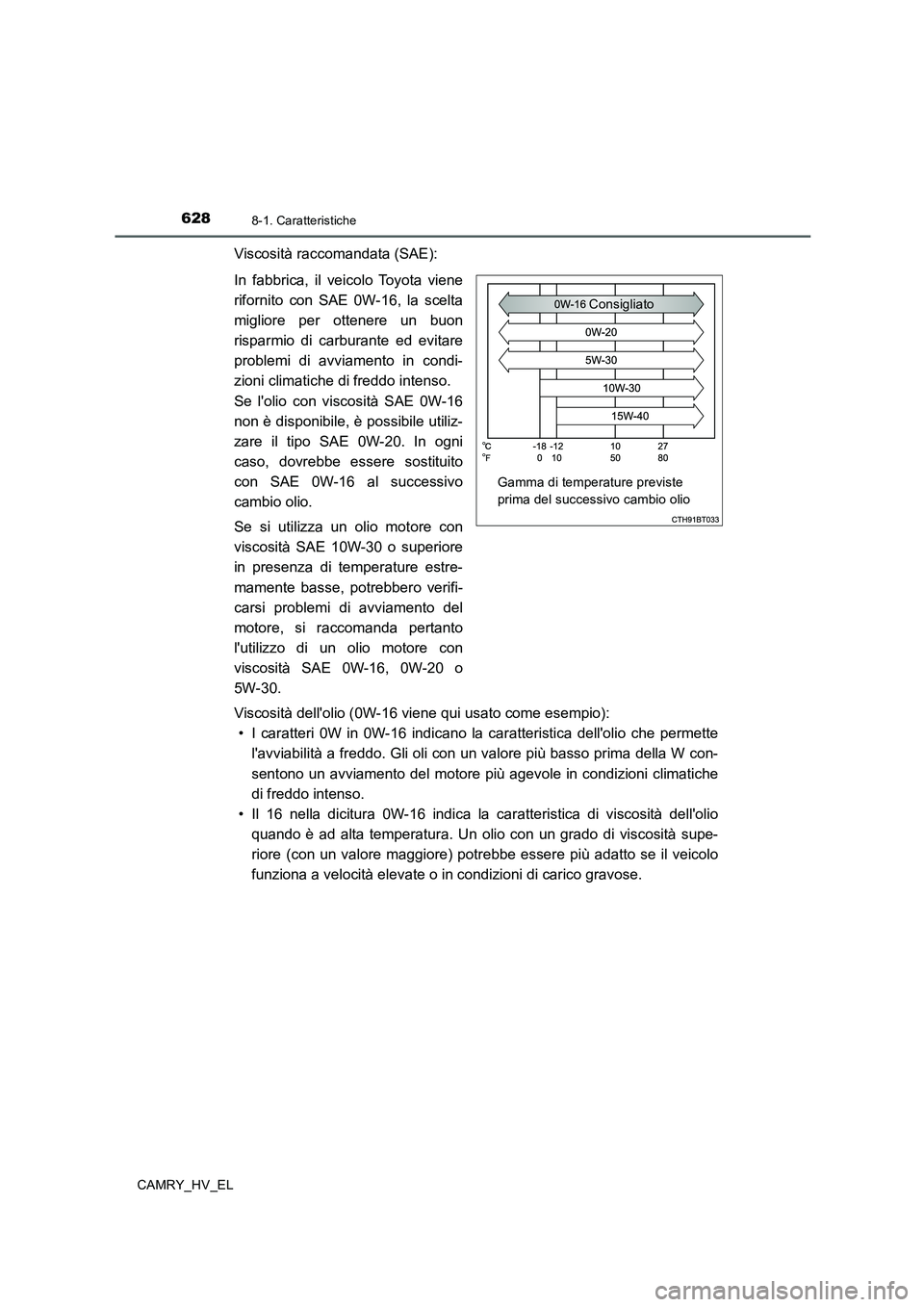

Viscosità raccomandata (SAE):
In fabbrica, il veicolo Toyota viene
rifornito con SAE 0W-16, la scelta
migliore per ottenere un buon
risparmio di carburante ed evitare
problemi di avviamento in condi-
zioni climatiche di freddo intenso.
Se l'olio con viscosità SAE 0W-16
non è disponibile, è possibile utiliz-
zare il tipo SAE 0W-20. In ogni
caso, dovrebbe essere sostituito
con SAE 0W-16 al successivo
cambio olio.
Se si utilizza un olio motore con
viscosità SAE 10W-30 o superiore
in presenza di temperature estre-
mamente basse, potrebbero verifi-
carsi problemi di avviamento del
motore, si raccomanda pertanto
l'utilizzo di un olio motore con
viscosità SAE 0W-16, 0W-20 o
5W-30.
Viscosità dell'olio (0W-16 viene qui usato come esempio):
• I caratteri 0W in 0W-16 indicano la caratteristica dell'olio che permette
l'avviabilità a freddo. Gli oli con un valore più basso prima della W con-
sentono un avviamento del motore più agevole in condizioni climatiche
di freddo intenso.
• Il 16 nella dicitura 0W-16 indica la caratteristica di viscosità dell'olio
quando è ad alta temperatura. Un olio con un grado di viscosità supe-
riore (con un valore maggiore) potrebbe essere più adatto se il veicolo
funziona a velocità elevate o in condizioni di carico gravose.
Gamma di temperature previste
prima del successivo cambio olioConsigliato

629
8
8-1. Caratteristiche
Specifiche del veicolo
CAMRY_HV_EL

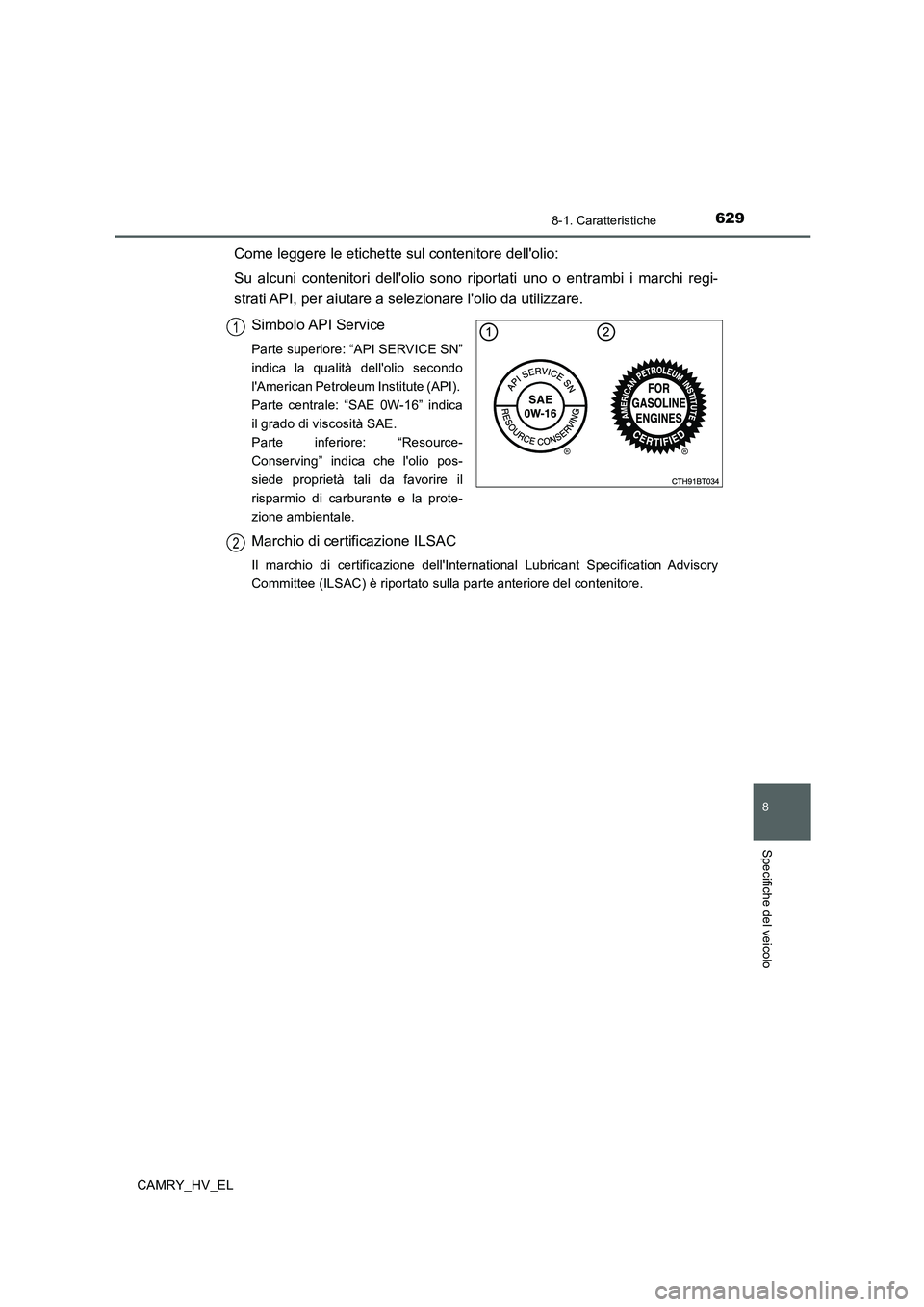

Come leggere le etichette sul contenitore dell'olio:
Su alcuni contenitori dell'olio sono riportati uno o entrambi i marchi regi-
strati API, per aiutare a selezionare l'olio da utilizzare.
Simbolo API Service
Parte superiore: “API SERVICE SN”
indica la qualità dell'olio secondo
l'American Petroleum Institute (API).
Parte centrale: “SAE 0W-16” indica
il grado di viscosità SAE.
Parte inferiore: “Resource-
Conserving” indica che l'olio pos-
siede proprietà tali da favorire il
risparmio di carburante e la prote-
zione ambientale.
Marchio di certificazione ILSAC
Il marchio di certificazione dell'International Lubricant Specification Advisory
Committee (ILSAC) è riportato sulla parte anteriore del contenitore.
1
2

6308-1. Caratteristiche
CAMRY_HV_EL

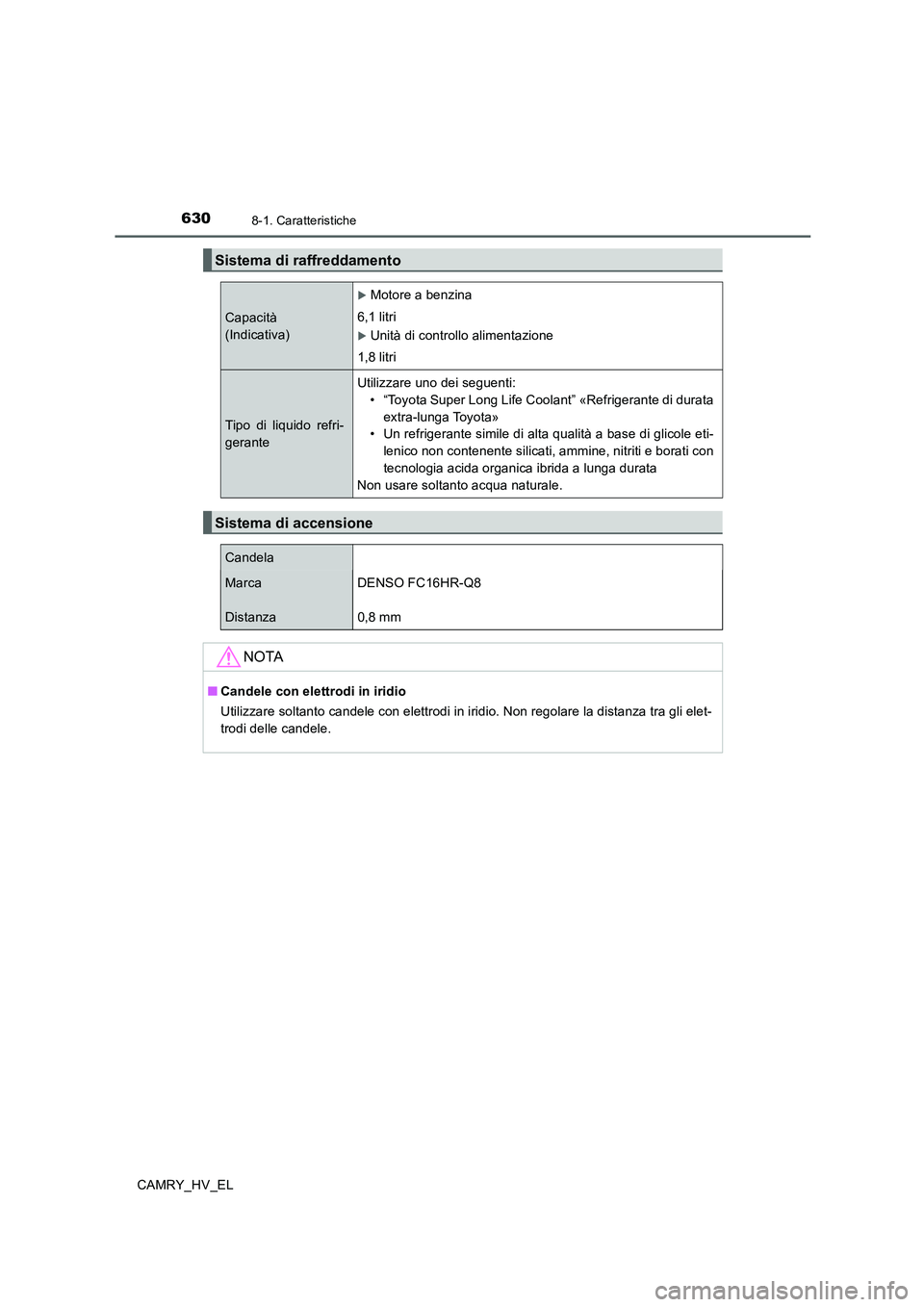

Sistema di raffreddamento
Capacità
(Indicativa)
Motore a benzina
6,1 litri
Unità di controllo alimentazione
1,8 litri
Tipo di liquido refri-
geranteUtilizzare uno dei seguenti:
• “Toyota Super Long Life Coolant” «Refrigerante di durata
extra-lunga Toyota»
• Un refrigerante simile di alta qualità a base di glicole eti-
lenico non contenente silicati, ammine, nitriti e borati con
tecnologia acida organica ibrida a lunga durata
Non usare soltanto acqua naturale.
Sistema di accensione
Candela
Marca
DistanzaDENSO FC16HR-Q8
0,8 mm
NOTA
■Candele con elettrodi in iridio
Utilizzare soltanto candele con elettrodi in iridio. Non regolare la distanza tra gli elet-
trodi delle candele.
