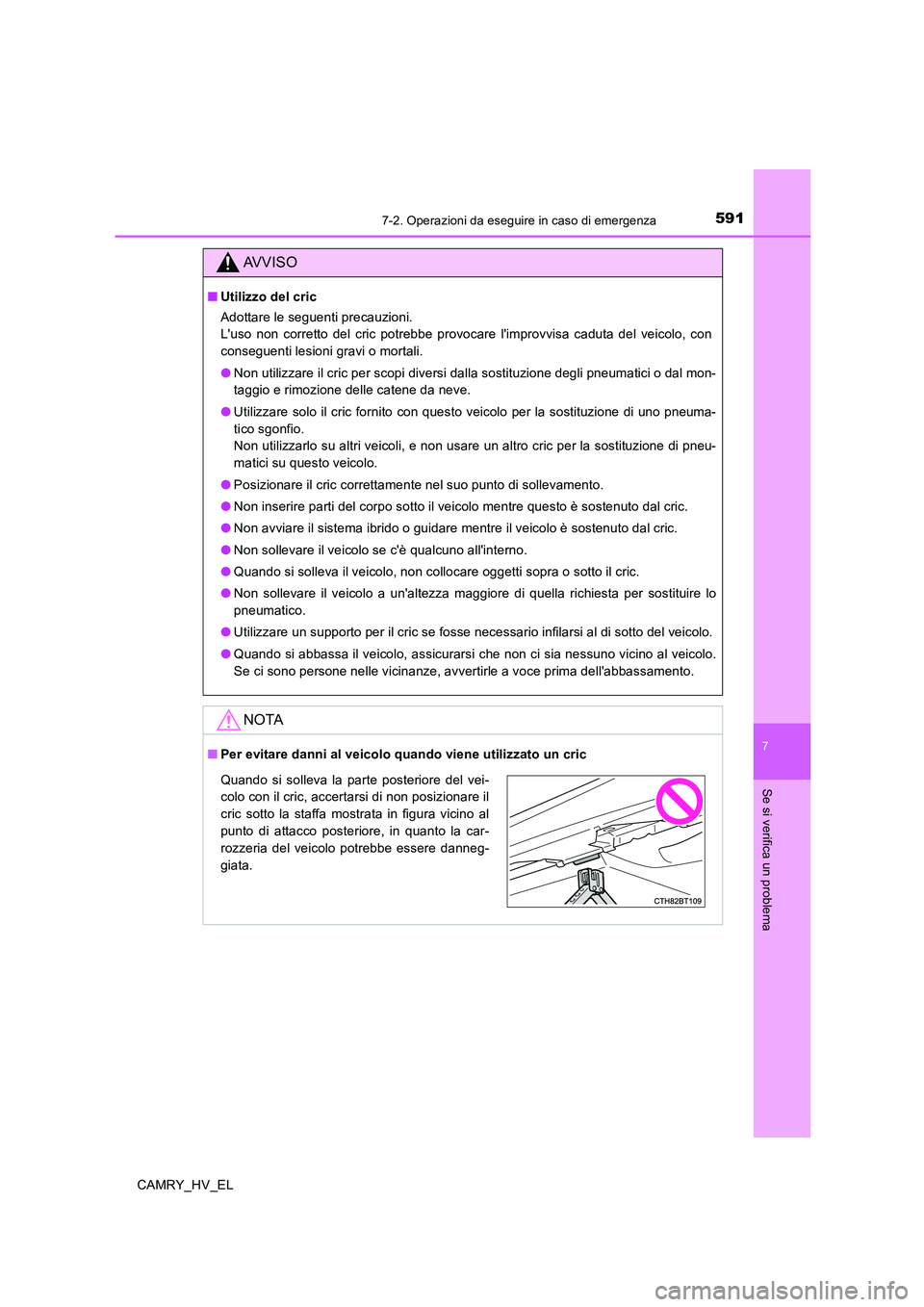

TOYOTA CAMRY 2020 Manuale duso (in Italian)

5917-2. Operazioni da eseguire in caso di emergenza
7
Se si verifica un problema
CAMRY_HV_EL
AVVISO
■Utilizzo del cric
Adottare le seguenti precauzioni.
L'uso non corretto del cric potrebbe provocare l'improvvisa caduta del veicolo, con
conseguenti lesioni gravi o mortali.
●Non utilizzare il cric per scopi diversi dalla sostituzione degli pneumatici o dal mon-
taggio e rimozione delle catene da neve.
●Utilizzare solo il cric fornito con questo veicolo per la sostituzione di uno pneuma-
tico sgonfio.
Non utilizzarlo su altri veicoli, e non usare un altro cric per la sostituzione di pneu-
matici su questo veicolo.
●Posizionare il cric correttamente nel suo punto di sollevamento.
●Non inserire parti del corpo sotto il veicolo mentre questo è sostenuto dal cric.
●Non avviare il sistema ibrido o guidare mentre il veicolo è sostenuto dal cric.
●Non sollevare il veicolo se c'è qualcuno all'interno.
●Quando si solleva il veicolo, non collocare oggetti sopra o sotto il cric.
●Non sollevare il veicolo a un'altezza maggiore di quella richiesta per sostituire lo
pneumatico.
●Utilizzare un supporto per il cric se fosse necessario infilarsi al di sotto del veicolo.
●Quando si abbassa il veicolo, assicurarsi che non ci sia nessuno vicino al veicolo.
Se ci sono persone nelle vicinanze, avvertirle a voce prima dell'abbassamento.
NOTA
■Per evitare danni al veicolo quando viene utilizzato un cric
Quando si solleva la parte posteriore del vei-
colo con il cric, accertarsi di non posizionare il
cric sotto la staffa mostrata in figura vicino al
punto di attacco posteriore, in quanto la car-
rozzeria del veicolo potrebbe essere danneg-
giata.

5927-2. Operazioni da eseguire in caso di emergenza
CAMRY_HV_EL

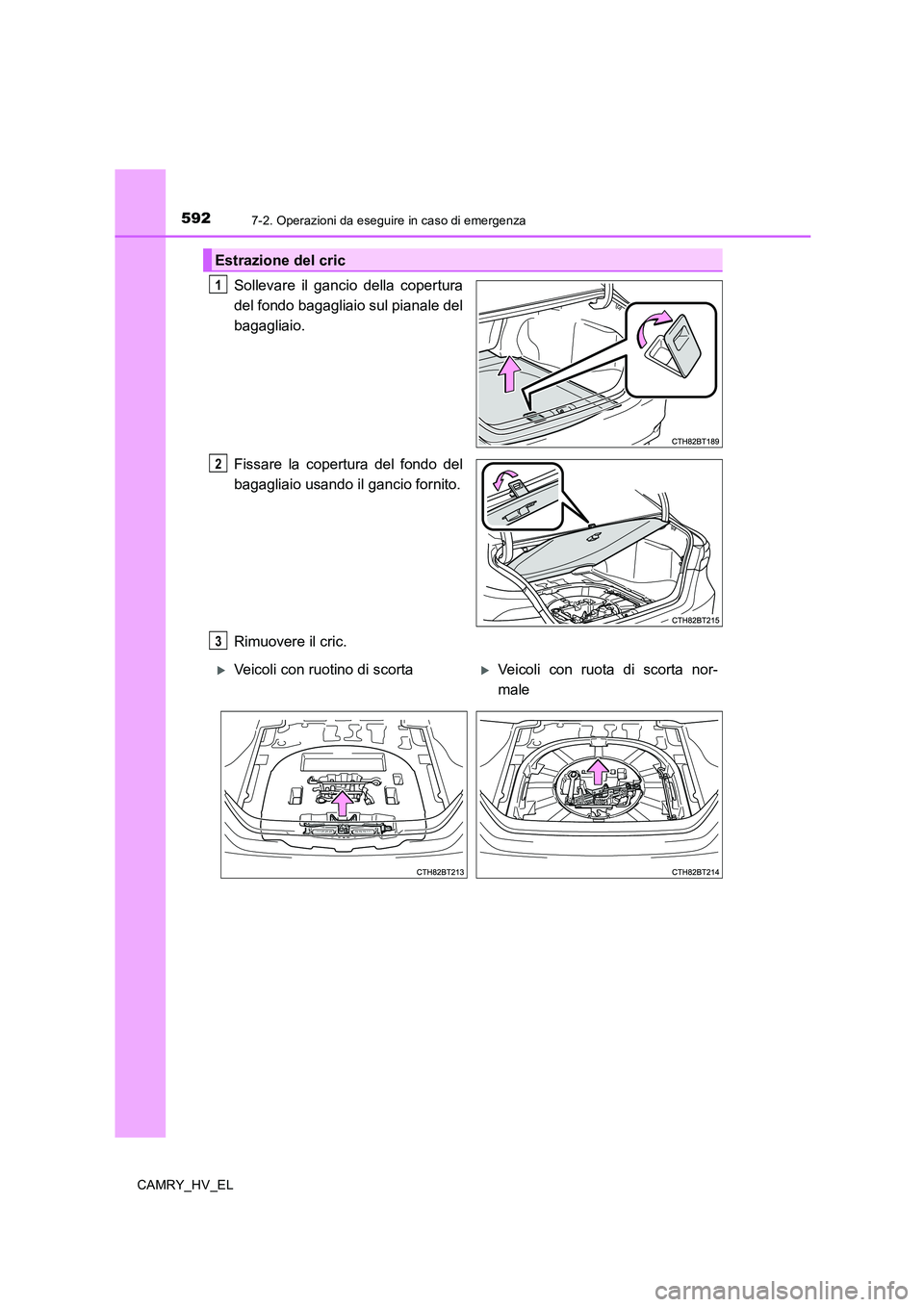

Sollevare il gancio della copertura
del fondo bagagliaio sul pianale del
bagagliaio.
Fissare la copertura del fondo del
bagagliaio usando il gancio fornito.
Rimuovere il cric.
Estrazione del cric
1
2
3
Veicoli con ruotino di scortaVeicoli con ruota di scorta nor-
male

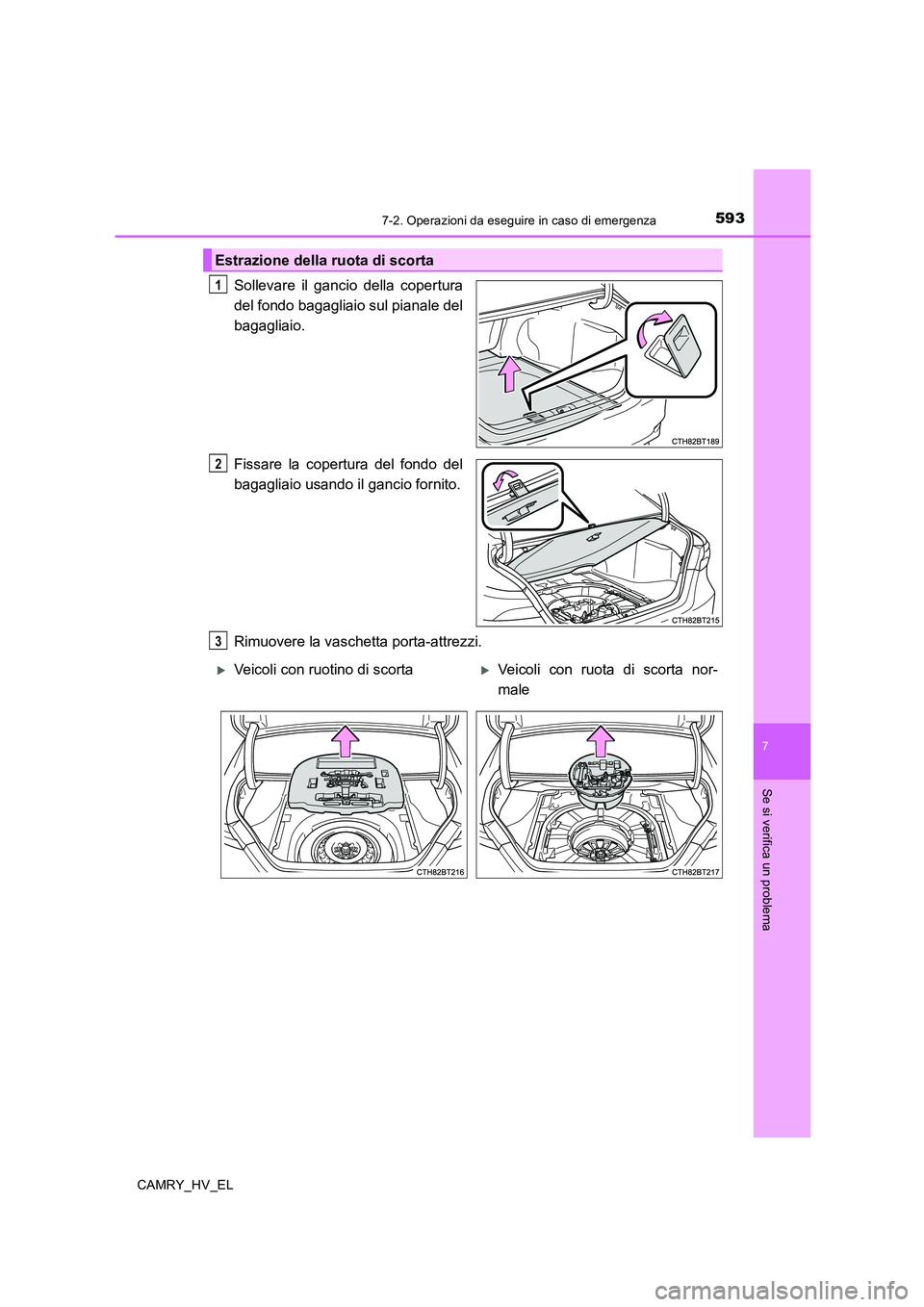

5937-2. Operazioni da eseguire in caso di emergenza
7
Se si verifica un problema
CAMRY_HV_EL
Sollevare il gancio della copertura
del fondo bagagliaio sul pianale del
bagagliaio.
Fissare la copertura del fondo del
bagagliaio usando il gancio fornito.
Rimuovere la vaschetta porta-attrezzi.
Estrazione della ruota di scorta
1
2
3
Veicoli con ruotino di scortaVeicoli con ruota di scorta nor-
male

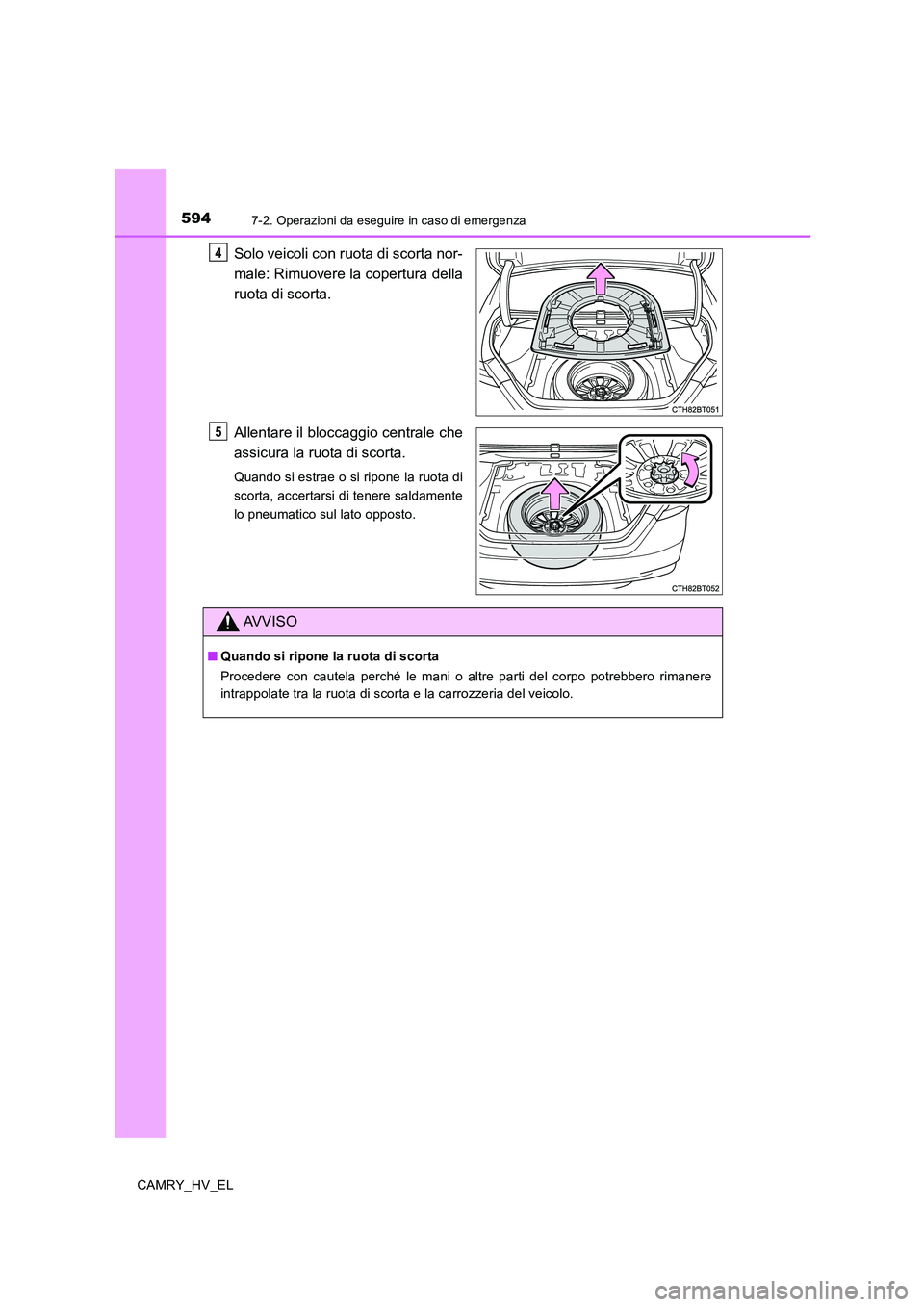

5947-2. Operazioni da eseguire in caso di emergenza
CAMRY_HV_EL
Solo veicoli con ruota di scorta nor-
male: Rimuovere la copertura della
ruota di scorta.
Allentare il bloccaggio centrale che
assicura la ruota di scorta.
Quando si estrae o si ripone la ruota di
scorta, accertarsi di tenere saldamente
lo pneumatico sul lato opposto.
34
5
AVVISO
■Quando si ripone la ruota di scorta
Procedere con cautela perché le mani o altre parti del corpo potrebbero rimanere
intrappolate tra la ruota di scorta e la carrozzeria del veicolo.

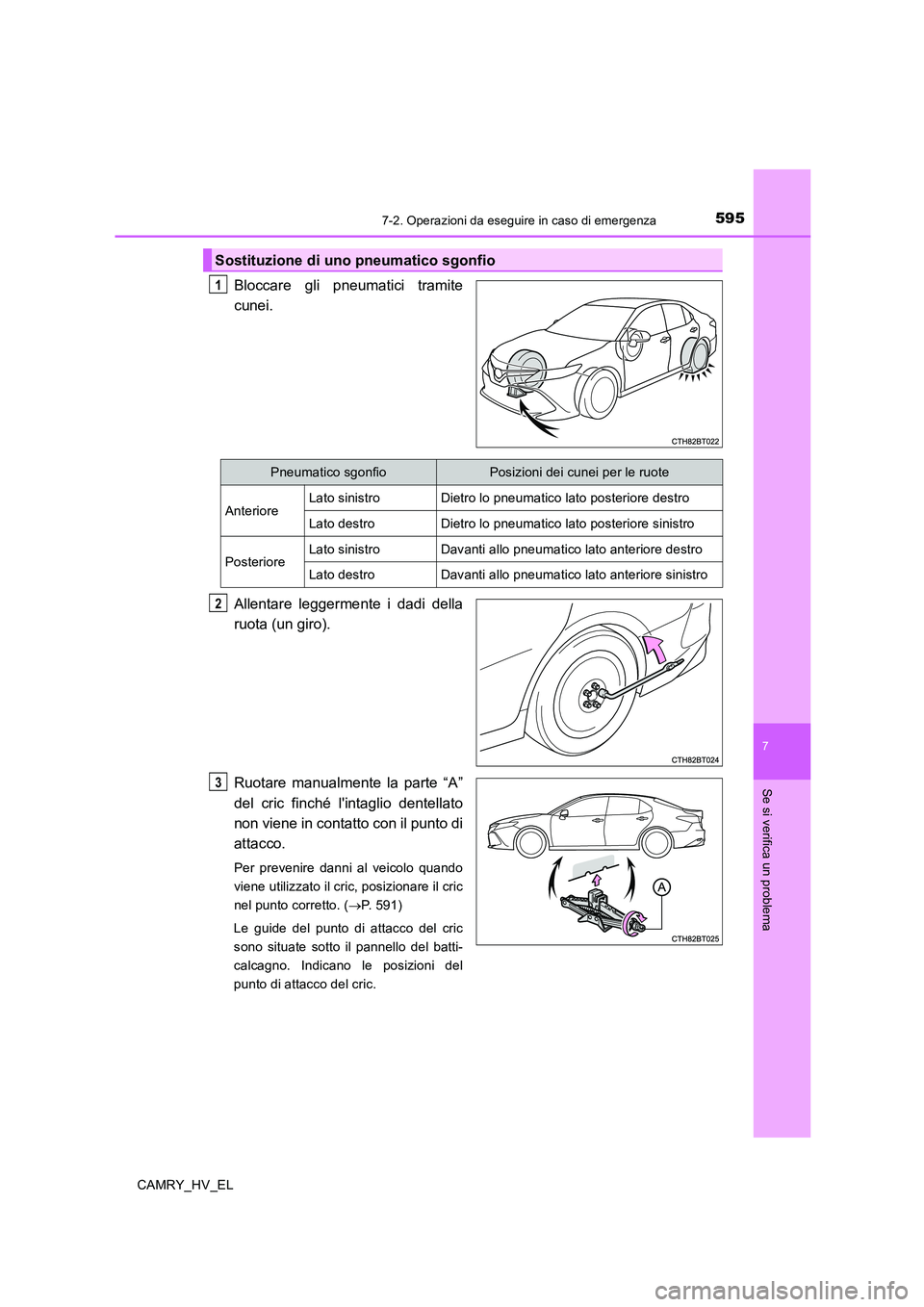

5957-2. Operazioni da eseguire in caso di emergenza
7
Se si verifica un problema
CAMRY_HV_EL
Bloccare gli pneumatici tramite
cunei.
Allentare leggermente i dadi della
ruota (un giro).
Ruotare manualmente la parte “A”
del cric finché l'intaglio dentellato
non viene in contatto con il punto di
attacco.
Per prevenire danni al veicolo quando
viene utilizzato il cric, posizionare il cric
nel punto corretto. (→P. 591)
Le guide del punto di attacco del cric
sono situate sotto il pannello del batti-
calcagno. Indicano le posizioni del
punto di attacco del cric.
Sostituzione di uno pneumatico sgonfio
1
Pneumatico sgonfioPosizioni dei cunei per le ruote
AnterioreLato sinistroDietro lo pneumatico lato posteriore destro
Lato destroDietro lo pneumatico lato posteriore sinistro
PosterioreLato sinistroDavanti allo pneumatico lato anteriore destro
Lato destroDavanti allo pneumatico lato anteriore sinistro
2
3

5967-2. Operazioni da eseguire in caso di emergenza
CAMRY_HV_EL

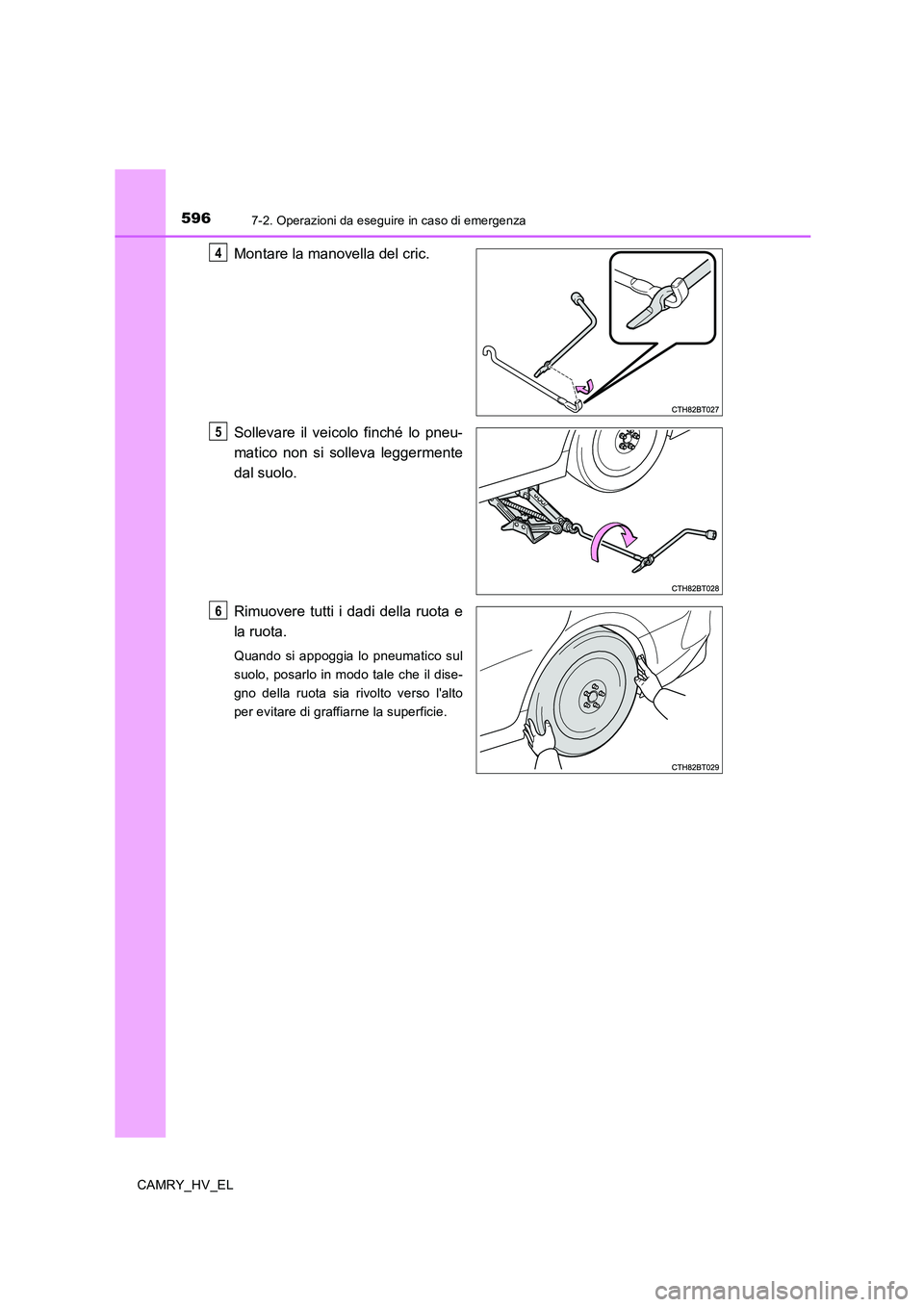

Montare la manovella del cric.
Sollevare il veicolo finché lo pneu-
matico non si solleva leggermente
dal suolo.
Rimuovere tutti i dadi della ruota e
la ruota.
Quando si appoggia lo pneumatico sul
suolo, posarlo in modo tale che il dise-
gno della ruota sia rivolto verso l'alto
per evitare di graffiarne la superficie.
4
5
6

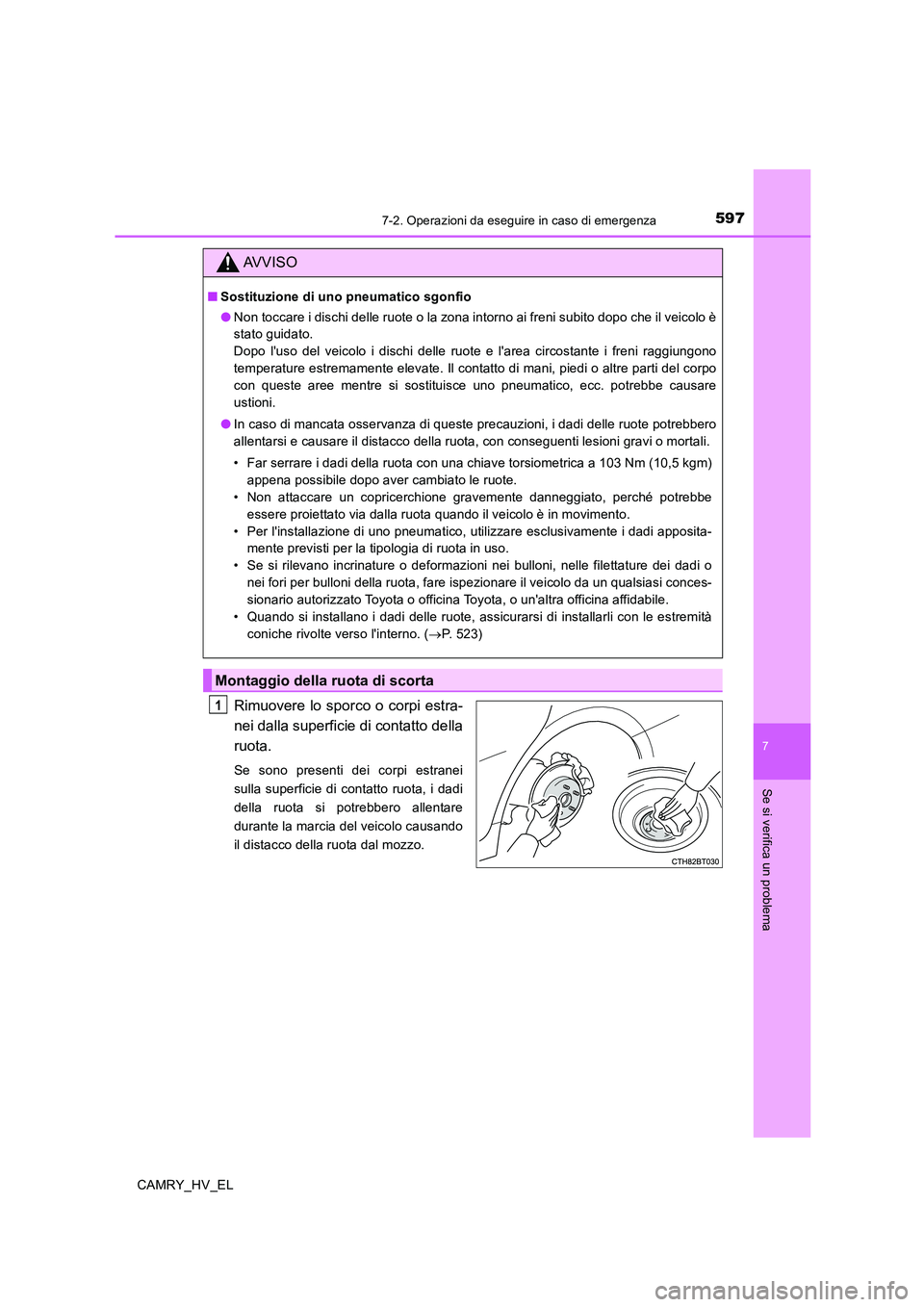

5977-2. Operazioni da eseguire in caso di emergenza
7
Se si verifica un problema
CAMRY_HV_EL
Rimuovere lo sporco o corpi estra-
nei dalla superficie di contatto della
ruota.
Se sono presenti dei corpi estranei
sulla superficie di contatto ruota, i dadi
della ruota si potrebbero allentare
durante la marcia del veicolo causando
il distacco della ruota dal mozzo.
AVVISO
■Sostituzione di uno pneumatico sgonfio
●Non toccare i dischi delle ruote o la zona intorno ai freni subito dopo che il veicolo è
stato guidato.
Dopo l'uso del veicolo i dischi delle ruote e l'area circostante i freni raggiungono
temperature estremamente elevate. Il contatto di mani, piedi o altre parti del corpo
con queste aree mentre si sostituisce uno pneumatico, ecc. potrebbe causare
ustioni.
●In caso di mancata osservanza di queste precauzioni, i dadi delle ruote potrebbero
allentarsi e causare il distacco della ruota, con conseguenti lesioni gravi o mortali.
• Far serrare i dadi della ruota con una chiave torsiometrica a 103 Nm (10,5 kgm)
appena possibile dopo aver cambiato le ruote.
• Non attaccare un copricerchione gravemente danneggiato, perché potrebbe
essere proiettato via dalla ruota quando il veicolo è in movimento.
• Per l'installazione di uno pneumatico, utilizzare esclusivamente i dadi apposita-
mente previsti per la tipologia di ruota in uso.
• Se si rilevano incrinature o deformazioni nei bulloni, nelle filettature dei dadi o
nei fori per bulloni della ruota, fare ispezionare il veicolo da un qualsiasi conces-
sionario autorizzato Toyota o officina Toyota, o un'altra officina affidabile.
• Quando si installano i dadi delle ruote, assicurarsi di installarli con le estremità
coniche rivolte verso l'interno. (→P. 523)
Montaggio della ruota di scorta
1

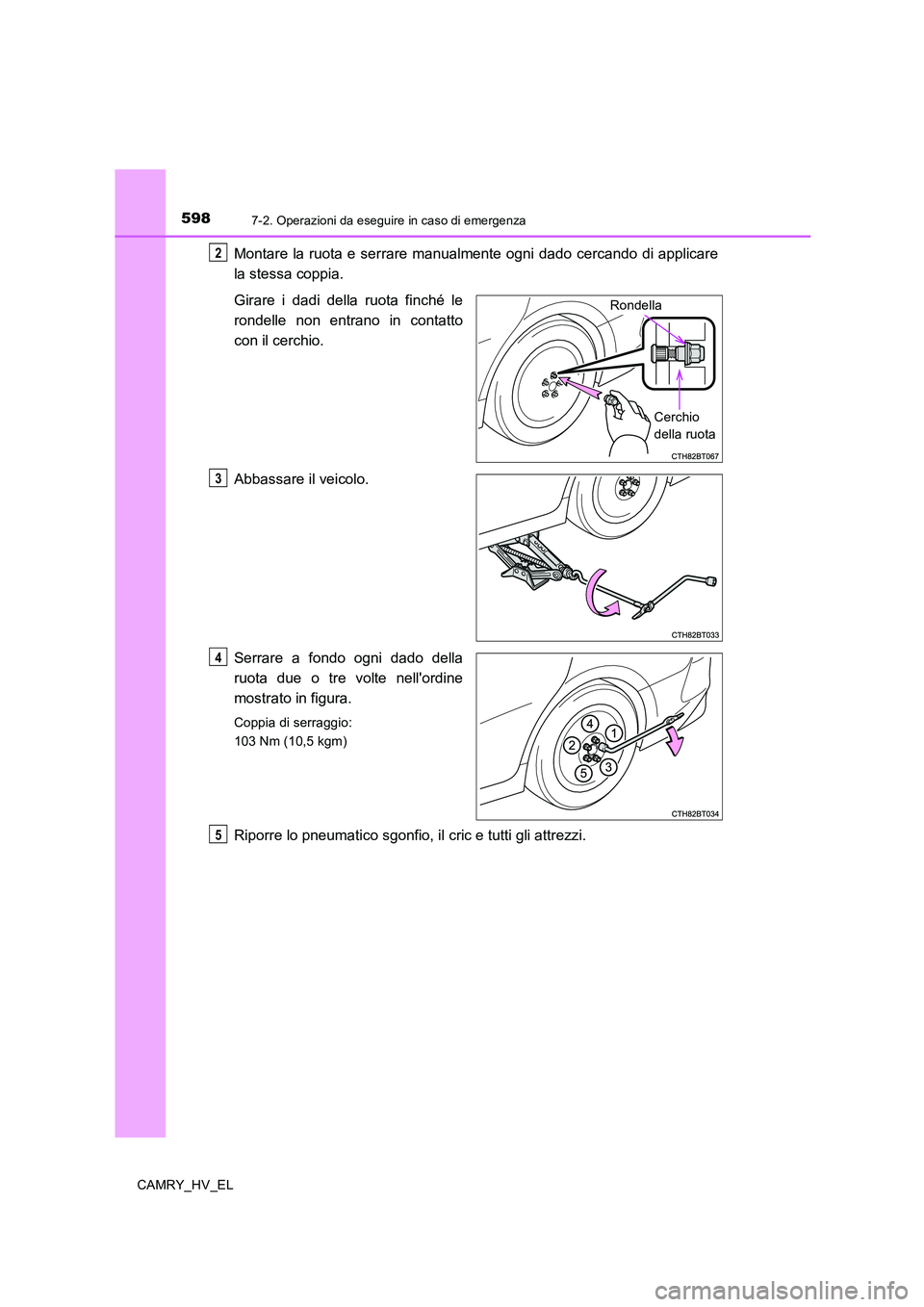

5987-2. Operazioni da eseguire in caso di emergenza
CAMRY_HV_EL
Montare la ruota e serrare manualmente ogni dado cercando di applicare
la stessa coppia.
Girare i dadi della ruota finché le
rondelle non entrano in contatto
con il cerchio.
Abbassare il veicolo.
Serrare a fondo ogni dado della
ruota due o tre volte nell'ordine
mostrato in figura.
Coppia di serraggio:
103 Nm (10,5 kgm)
Riporre lo pneumatico sgonfio, il cric e tutti gli attrezzi.
2
Rondella
Cerchio
della ruota
3
4
5

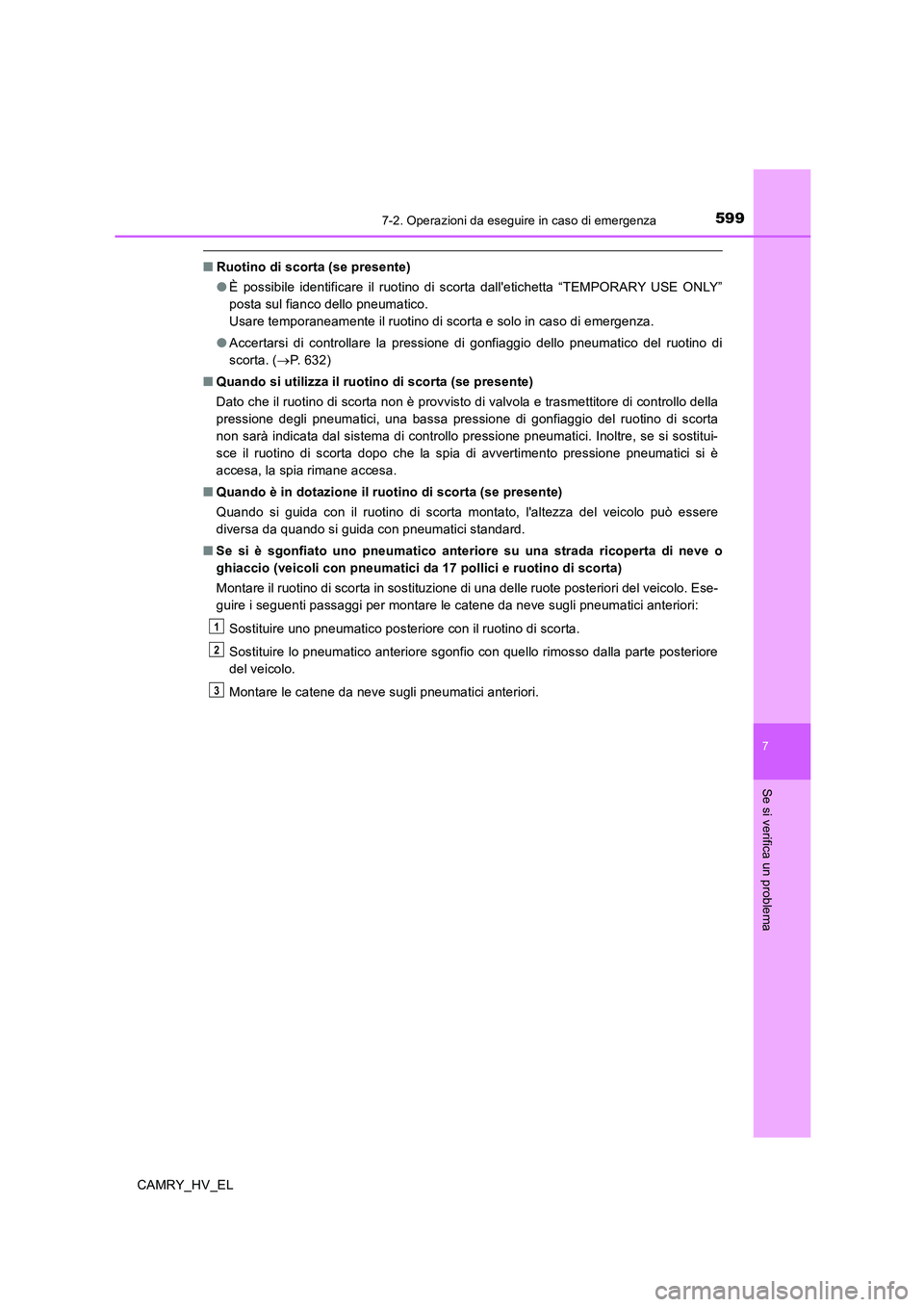

5997-2. Operazioni da eseguire in caso di emergenza
7
Se si verifica un problema
CAMRY_HV_EL
■Ruotino di scorta (se presente)
●È possibile identificare il ruotino di scorta dall'etichetta “TEMPORARY USE ONLY”
posta sul fianco dello pneumatico.
Usare temporaneamente il ruotino di scorta e solo in caso di emergenza.
●Accertarsi di controllare la pressione di gonfiaggio dello pneumatico del ruotino di
scorta. (→P. 632)
■Quando si utilizza il ruotino di scorta (se presente)
Dato che il ruotino di scorta non è provvisto di valvola e trasmettitore di controllo della
pressione degli pneumatici, una bassa pressione di gonfiaggio del ruotino di scorta
non sarà indicata dal sistema di controllo pressione pneumatici. Inoltre, se si sostitui-
sce il ruotino di scorta dopo che la spia di avvertimento pressione pneumatici si è
accesa, la spia rimane accesa.
■Quando è in dotazione il ruotino di scorta (se presente)
Quando si guida con il ruotino di scorta montato, l'altezza del veicolo può essere
diversa da quando si guida con pneumatici standard.
■Se si è sgonfiato uno pneumatico anteriore su una strada ricoperta di neve o
ghiaccio (veicoli con pneumatici da 17 pollici e ruotino di scorta)
Montare il ruotino di scorta in sostituzione di una delle ruote posteriori del veicolo. Ese-
guire i seguenti passaggi per montare le catene da neve sugli pneumatici anteriori:
Sostituire uno pneumatico posteriore con il ruotino di scorta.
Sostituire lo pneumatico anteriore sgonfio con quello rimosso dalla parte posteriore
del veicolo.
Montare le catene da neve sugli pneumatici anteriori.
1
2
3

6007-2. Operazioni da eseguire in caso di emergenza

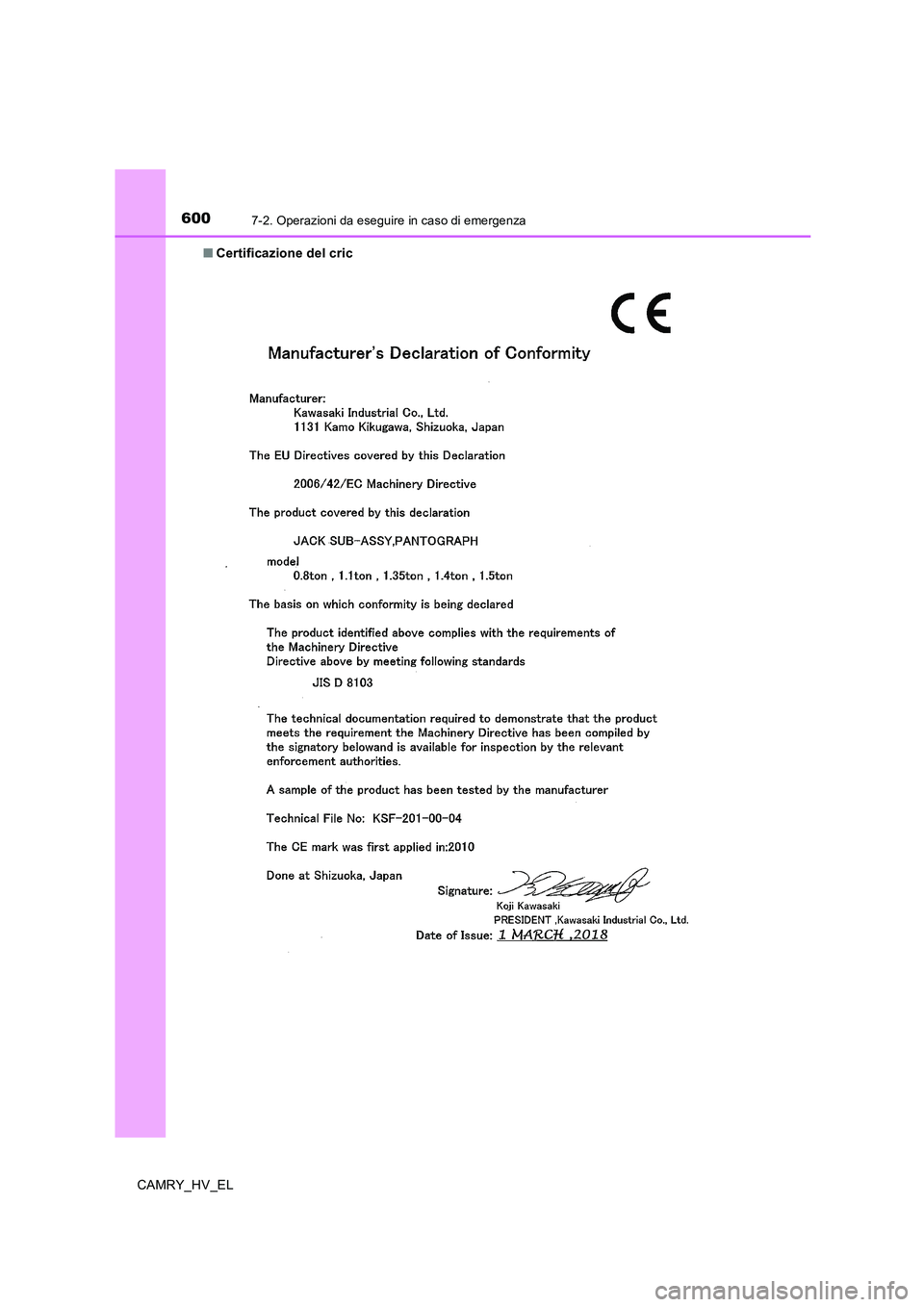

CAMRY_HV_EL■Certificazione del cric
