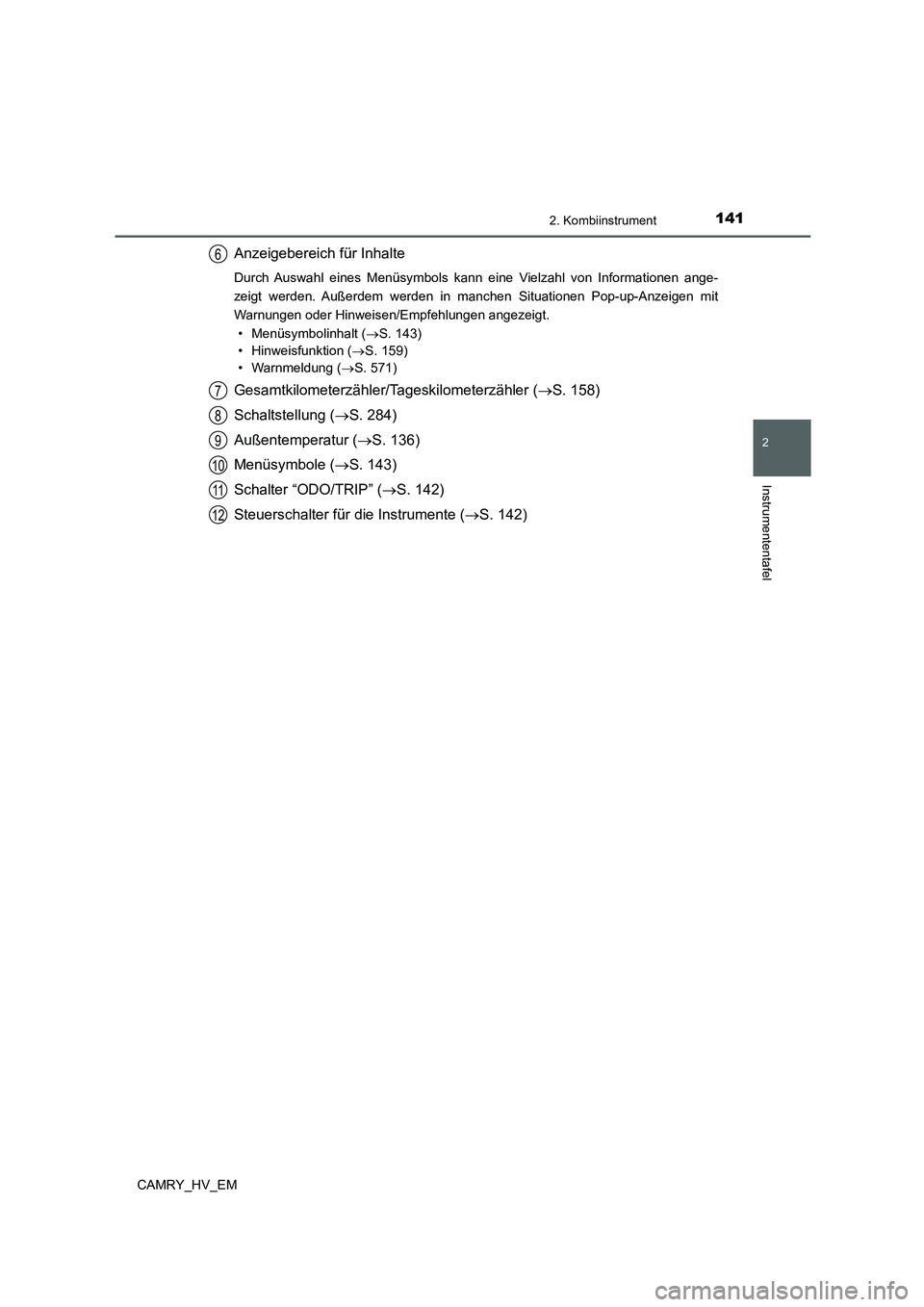

1412. Kombiinstrument
2
Instrumententafel
CAMRY_HV_EM
Anzeigebereich für Inhalte
Durch Auswahl eines Menüsymbols kann eine Vielzahl von Informationen ange-
zeigt werden. Außerdem werden in manchen Situationen Pop-up-Anzeigen mit
Warnungen oder Hinweisen/Empfehlungen angezeigt.
• Menüsymbolinhalt (S. 143)
• Hinweisfunktion (S. 159)
• Warnmeldung (S. 571)
Gesamtkilometerzähler/Tageskilometerzähler (S. 158)
Schaltstellung (S. 284)
Außentemperatur (S. 136)
Menüsymbole (S. 143)
Schalter “ODO/TRIP” (S. 142)
Steuerschalter für die Instrumente (S. 142)
6
7
8
9
10
11
12

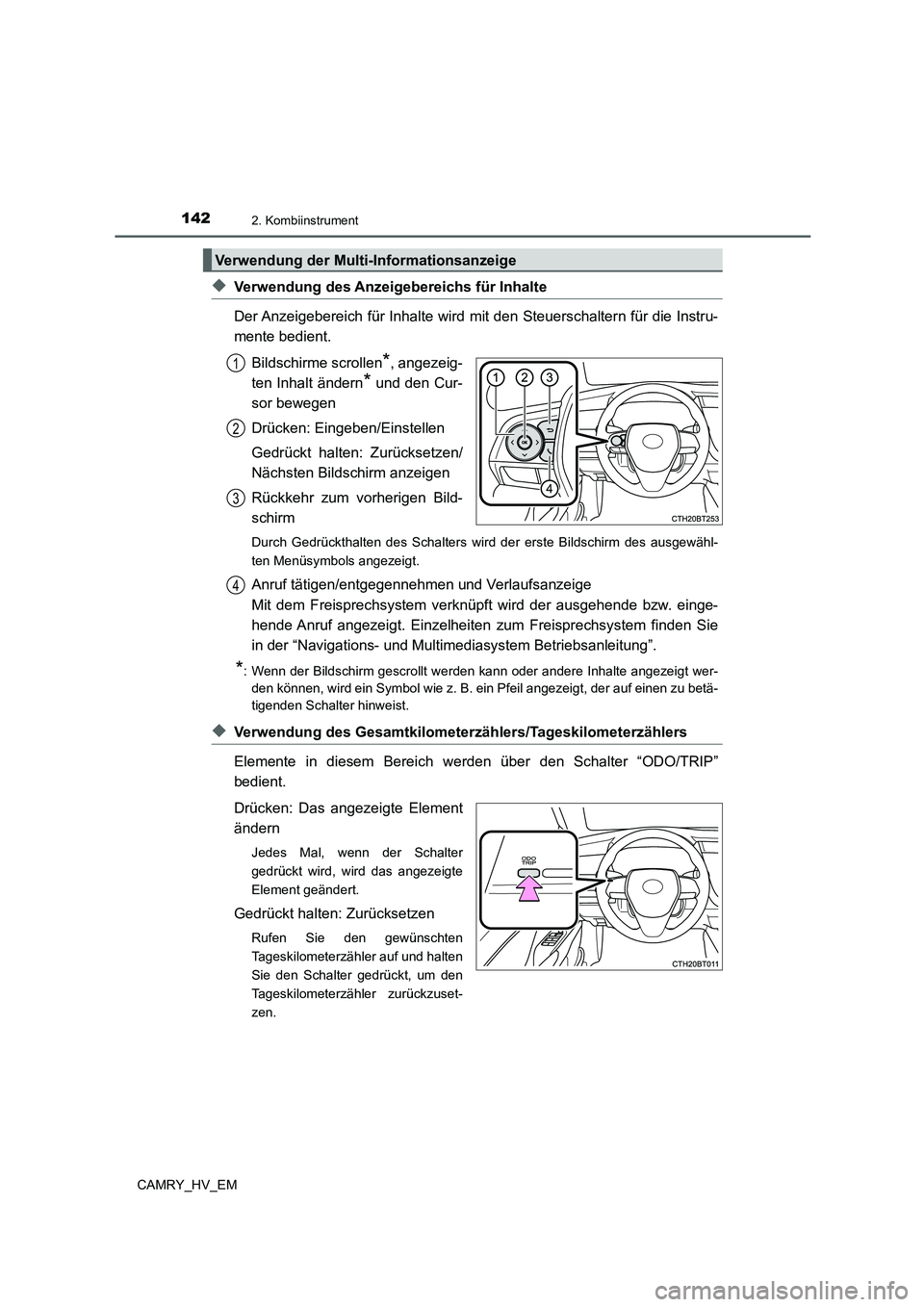

1422. Kombiinstrument
CAMRY_HV_EM
◆Verwendung des Anzeigebereichs für Inhalte
Der Anzeigebereich für Inhalte wird mit den Steuerschaltern für die Instru-
mente bedient.
Bildschirme scrollen
*, angezeig-
ten Inhalt ändern
* und den Cur-
sor bewegen
Drücken: Eingeben/Einstellen
Gedrückt halten: Zurücksetzen/
Nächsten Bildschirm anzeigen
Rückkehr zum vorherigen Bild-
schirm
Durch Gedrückthalten des Schalters wird der erste Bildschirm des ausgewähl-
ten Menüsymbols angezeigt.
Anruf tätigen/entgegennehmen und Verlaufsanzeige
Mit dem Freisprechsystem verknüpft wird der ausgehende bzw. einge-
hende Anruf angezeigt. Einzelheiten zum Freisprechsystem finden Sie
in der “Navigations- und Multimediasystem Betriebsanleitung”.
*: Wenn der Bildschirm gescrollt werden kann oder andere Inhalte angezeigt wer-
den können, wird ein Symbol wie z. B. ein Pfeil angezeigt, der auf einen zu betä-
tigenden Schalter hinweist.
◆Verwendung des Gesamtkilometerzählers/Tageskilometerzählers
Elemente in diesem Bereich werden über den Schalter “ODO/TRIP”
bedient.
Drücken: Das angezeigte Element
ändern
Jedes Mal, wenn der Schalter
gedrückt wird, wird das angezeigte
Element geändert.
Gedrückt halten: Zurücksetzen
Rufen Sie den gewünschten
Tageskilometerzähler auf und halten
Sie den Schalter gedrückt, um den
Tageskilometerzähler zurückzuset-
zen.
Verwendung der Multi-Informationsanzeige
1
2
3
4

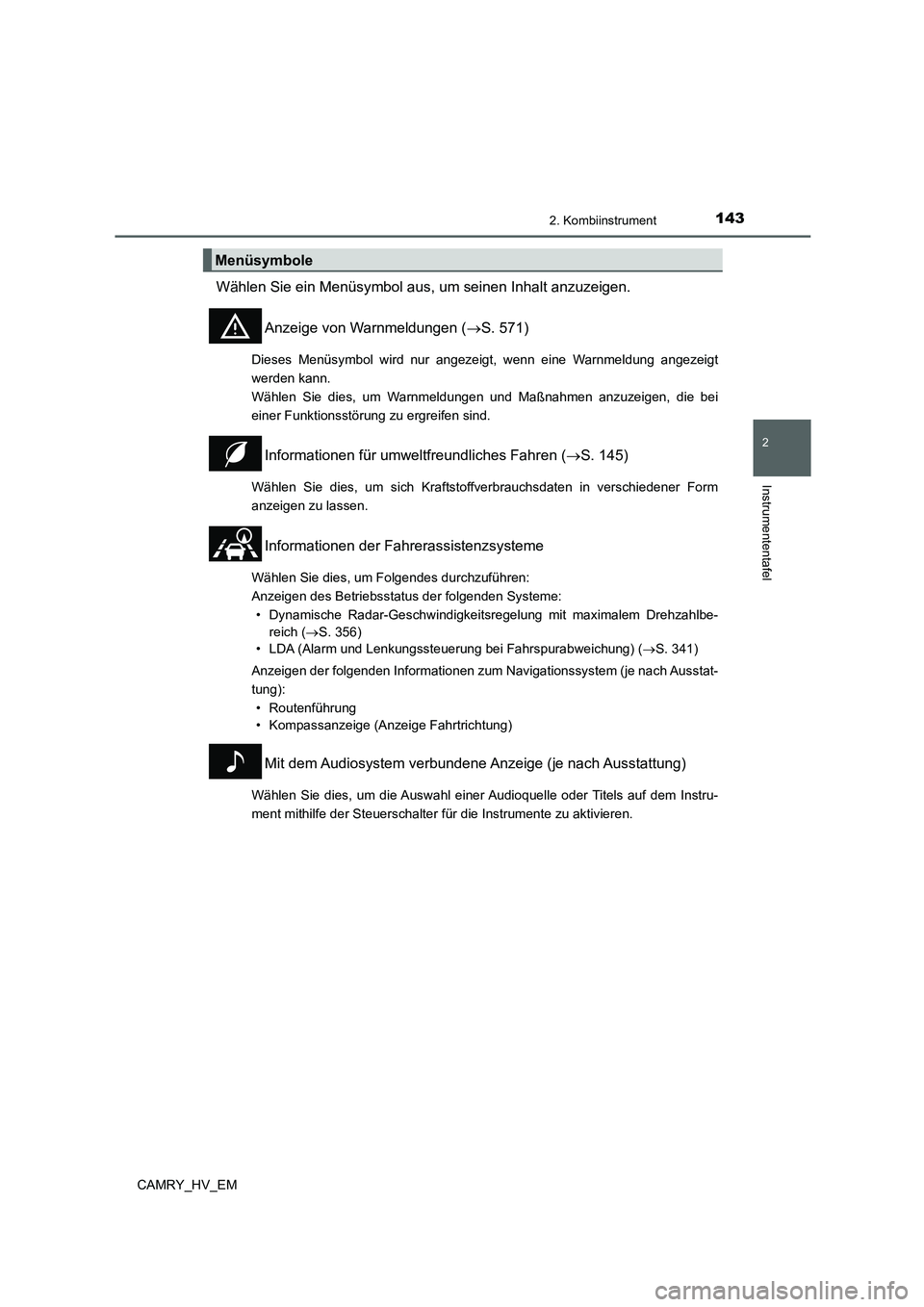

1432. Kombiinstrument
2
Instrumententafel
CAMRY_HV_EM
Wählen Sie ein Menüsymbol aus, um seinen Inhalt anzuzeigen.
Anzeige von Warnmeldungen (S. 571)
Dieses Menüsymbol wird nur angezeigt, wenn eine Warnmeldung angezeigt
werden kann.
Wählen Sie dies, um Warnmeldungen und Maßnahmen anzuzeigen, die bei
einer Funktionsstörung zu ergreifen sind.
Informationen für umweltfreundliches Fahren (S. 145)
Wählen Sie dies, um sich Kraftstoffverbrauchsdaten in verschiedener Form
anzeigen zu lassen.
Informationen der Fahrerassistenzsysteme
Wählen Sie dies, um Folgendes durchzuführen:
Anzeigen des Betriebsstatus der folgenden Systeme:
• Dynamische Radar-Geschwindigkeitsregelung mit maximalem Drehzahlbe-
reich (S. 356)
• LDA (Alarm und Lenkungssteuerung bei Fahrspurabweichung) (S. 341)
Anzeigen der folgenden Informationen zum Navigationssystem (je nach Ausstat-
tung):
• Routenführung
• Kompassanzeige (Anzeige Fahrtrichtung)
Mit dem Audiosystem verbundene Anzeige (je nach Ausstattung)
Wählen Sie dies, um die Auswahl einer Audioquelle oder Titels auf dem Instru-
ment mithilfe der Steuerschalter für die Instrumente zu aktivieren.
Menüsymbole

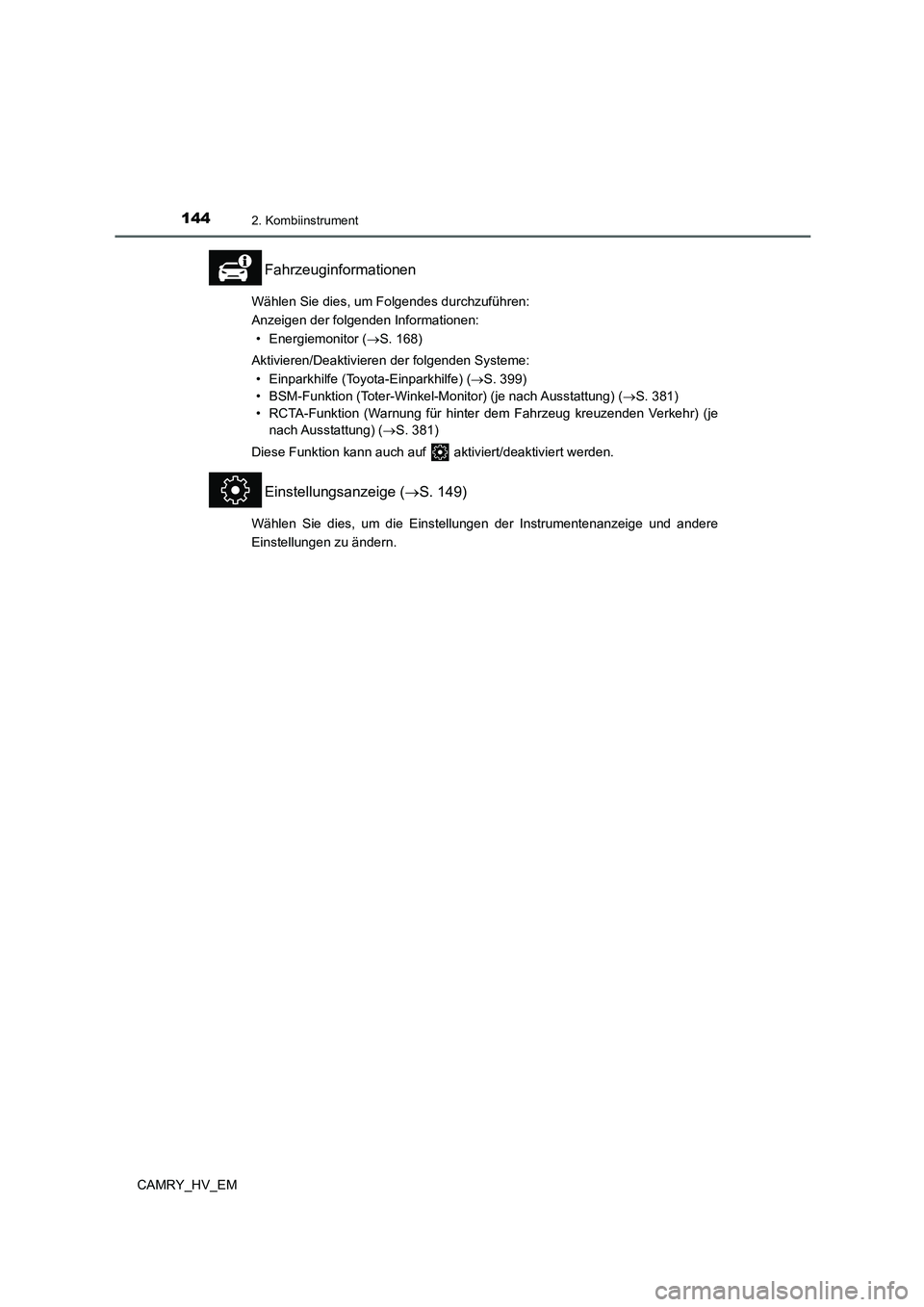

1442. Kombiinstrument
CAMRY_HV_EM
Fahrzeuginformationen
Wählen Sie dies, um Folgendes durchzuführen:
Anzeigen der folgenden Informationen:
• Energiemonitor (S. 168)
Aktivieren/Deaktivieren der folgenden Systeme:
• Einparkhilfe (Toyota-Einparkhilfe) (S. 399)
• BSM-Funktion (Toter-Winkel-Monitor) (je nach Ausstattung) (S. 381)
• RCTA-Funktion (Warnung für hinter dem Fahrzeug kreuzenden Verkehr) (je
nach Ausstattung) (S. 381)
Diese Funktion kann auch auf aktiviert/deaktiviert werden.
Einstellungsanzeige (S. 149)
Wählen Sie dies, um die Einstellungen der Instrumentenanzeige und andere
Einstellungen zu ändern.

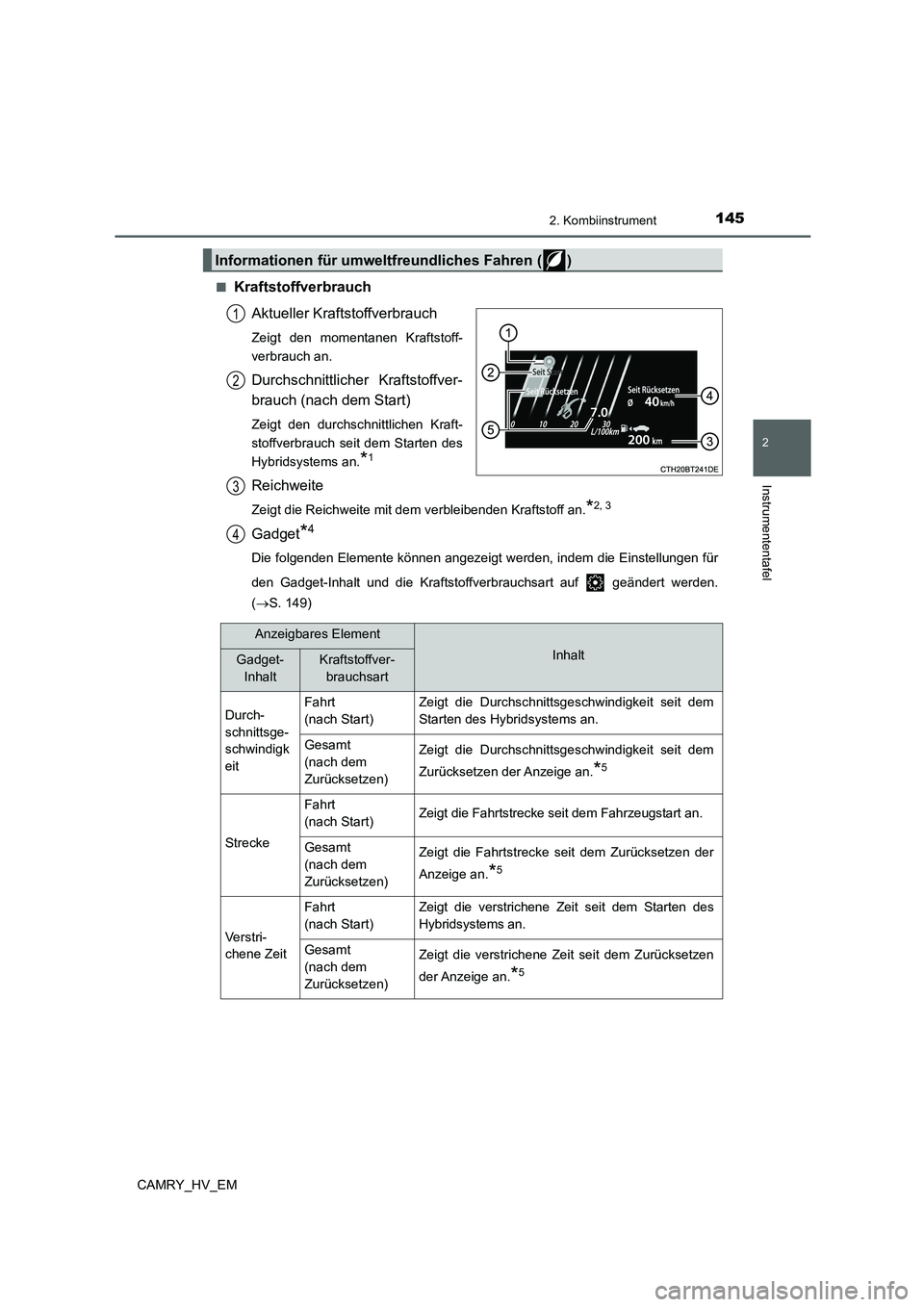

1452. Kombiinstrument
2
Instrumententafel
CAMRY_HV_EM■
Kraftstoffverbrauch
Aktueller Kraftstoffverbrauch
Zeigt den momentanen Kraftstoff-
verbrauch an.
Durchschnittlicher Kraftstoffver-
brauch (nach dem Start)
Zeigt den durchschnittlichen Kraft-
stoffverbrauch seit dem Starten des
Hybridsystems an.
*1
Reichweite
Zeigt die Reichweite mit dem verbleibenden Kraftstoff an.*2, 3
Gadget*4
Die folgenden Elemente können angezeigt werden, indem die Einstellungen für
den Gadget-Inhalt und die Kraftstoffverbrauchsart auf geändert werden.
(S. 149)
Informationen für umweltfreundliches Fahren ( )
1
2
3
4
Anzeigbares Element
InhaltGadget-
InhaltKraftstoffver-
brauchsart
Durch-
schnittsge-
schwindigk
eitFahrt
(nach Start)Zeigt die Durchschnittsgeschwindigkeit seit dem
Starten des Hybridsystems an.
Gesamt
(nach dem
Zurücksetzen)Zeigt die Durchschnittsgeschwindigkeit seit dem
Zurücksetzen der Anzeige an.
*5
Strecke
Fahrt
(nach Start)Zeigt die Fahrtstrecke seit dem Fahrzeugstart an.
Gesamt
(nach dem
Zurücksetzen)Zeigt die Fahrtstrecke seit dem Zurücksetzen der
Anzeige an.
*5
Ve r s t r i -
chene Zeit
Fahrt
(nach Start)Zeigt die verstrichene Zeit seit dem Starten des
Hybridsystems an.
Gesamt
(nach dem
Zurücksetzen)Zeigt die verstrichene Zeit seit dem Zurücksetzen
der Anzeige an.
*5

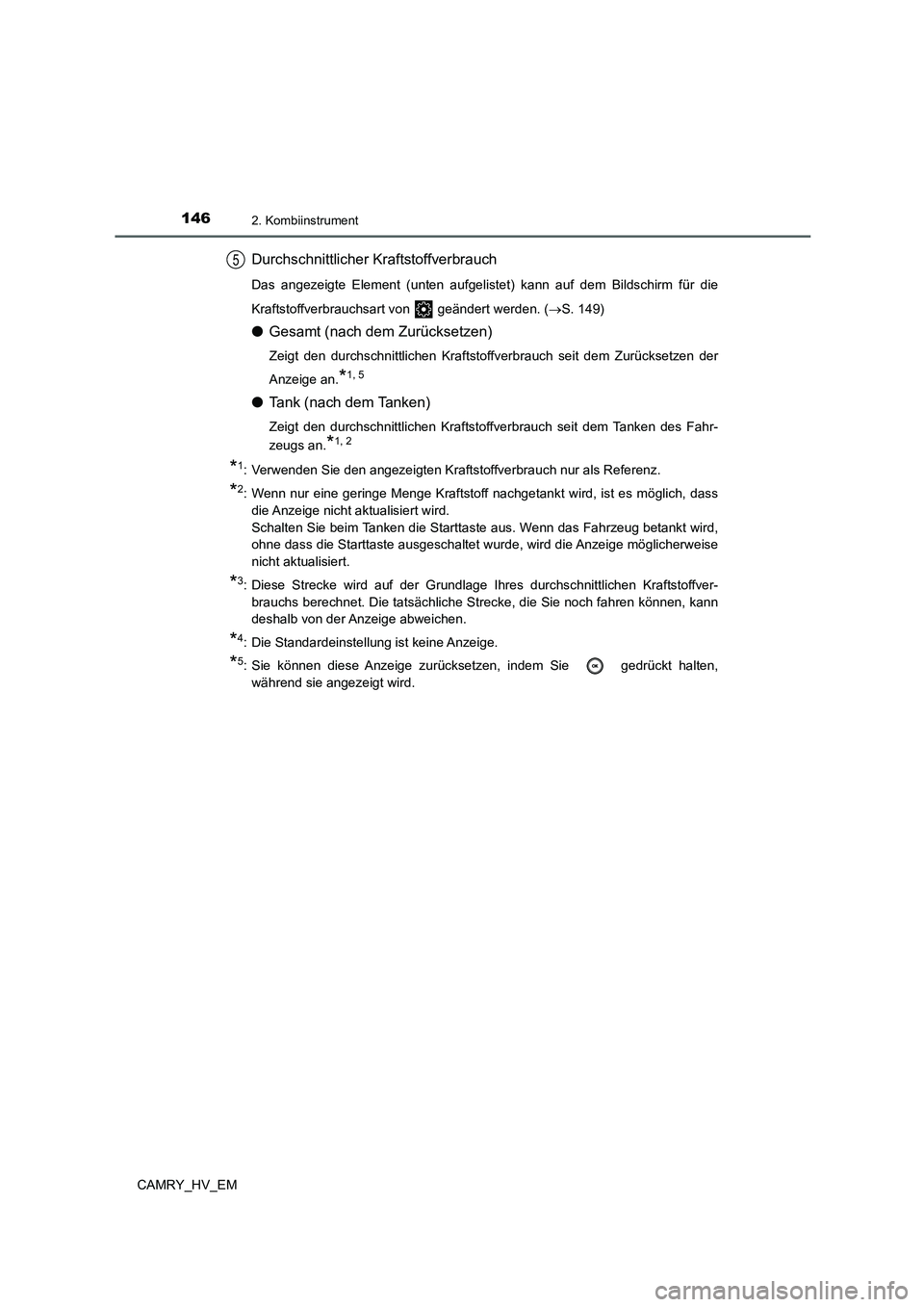

1462. Kombiinstrument
CAMRY_HV_EM
Durchschnittlicher Kraftstoffverbrauch
Das angezeigte Element (unten aufgelistet) kann auf dem Bildschirm für die
Kraftstoffverbrauchsart von geändert werden. (S. 149)
●Gesamt (nach dem Zurücksetzen)
Zeigt den durchschnittlichen Kraftstoffverbrauch seit dem Zurücksetzen der
Anzeige an.
*1, 5
●Tank (nach dem Tanken)
Zeigt den durchschnittlichen Kraftstoffverbrauch seit dem Tanken des Fahr-
zeugs an.
*1, 2
*1: Verwenden Sie den angezeigten Kraftstoffverbrauch nur als Referenz.
*2: Wenn nur eine geringe Menge Kraftstoff nachgetankt wird, ist es möglich, dass
die Anzeige nicht aktualisiert wird.
Schalten Sie beim Tanken die Starttaste aus. Wenn das Fahrzeug betankt wird,
ohne dass die Starttaste ausgeschaltet wurde, wird die Anzeige möglicherweise
nicht aktualisiert.
*3: Diese Strecke wird auf der Grundlage Ihres durchschnittlichen Kraftstoffver-
brauchs berechnet. Die tatsächliche Strecke, die Sie noch fahren können, kann
deshalb von der Anzeige abweichen.
*4: Die Standardeinstellung ist keine Anzeige.
*5: Sie können diese Anzeige zurücksetzen, indem Sie gedrückt halten,
während sie angezeigt wird.
5

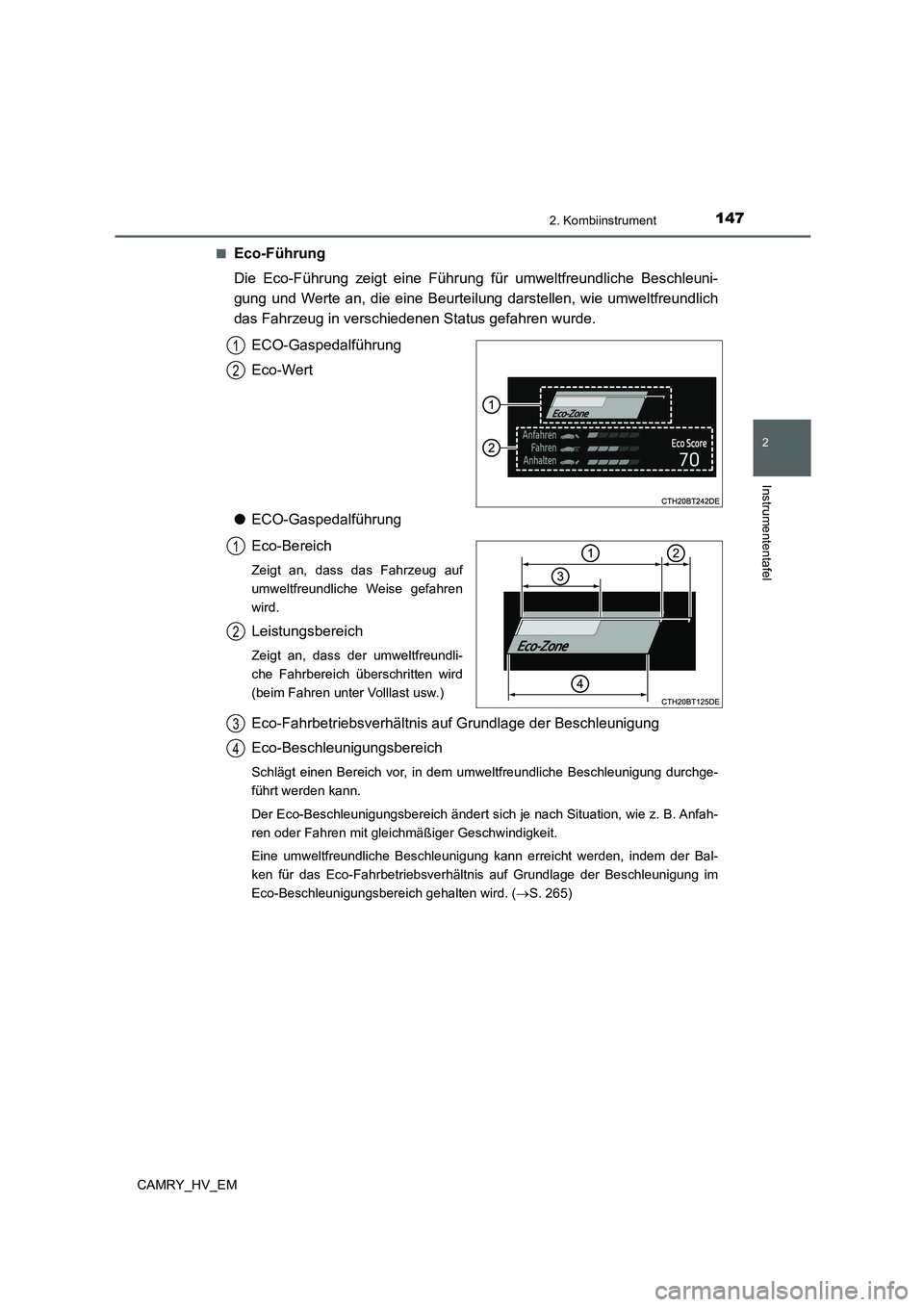

1472. Kombiinstrument
2
Instrumententafel
CAMRY_HV_EM■
Eco-Führung
Die Eco-Führung zeigt eine Führung für umweltfreundliche Beschleuni-
gung und Werte an, die eine Beurteilung darstellen, wie umweltfreundlich
das Fahrzeug in verschiedenen Status gefahren wurde.
ECO-Gaspedalführung
Eco-Wert
●ECO-Gaspedalführung
Eco-Bereich
Zeigt an, dass das Fahrzeug auf
umweltfreundliche Weise gefahren
wird.
Leistungsbereich
Zeigt an, dass der umweltfreundli-
che Fahrbereich überschritten wird
(beim Fahren unter Volllast usw.)
Eco-Fahrbetriebsverhältnis auf Grundlage der Beschleunigung
Eco-Beschleunigungsbereich
Schlägt einen Bereich vor, in dem umweltfreundliche Beschleunigung durchge-
führt werden kann.
Der Eco-Beschleunigungsbereich ändert sich je nach Situation, wie z. B. Anfah-
ren oder Fahren mit gleichmäßiger Geschwindigkeit.
Eine umweltfreundliche Beschleunigung kann erreicht werden, indem der Bal-
ken für das Eco-Fahrbetriebsverhältnis auf Grundlage der Beschleunigung im
Eco-Beschleunigungsbereich gehalten wird. (S. 265)
1
2
1
2
3
4

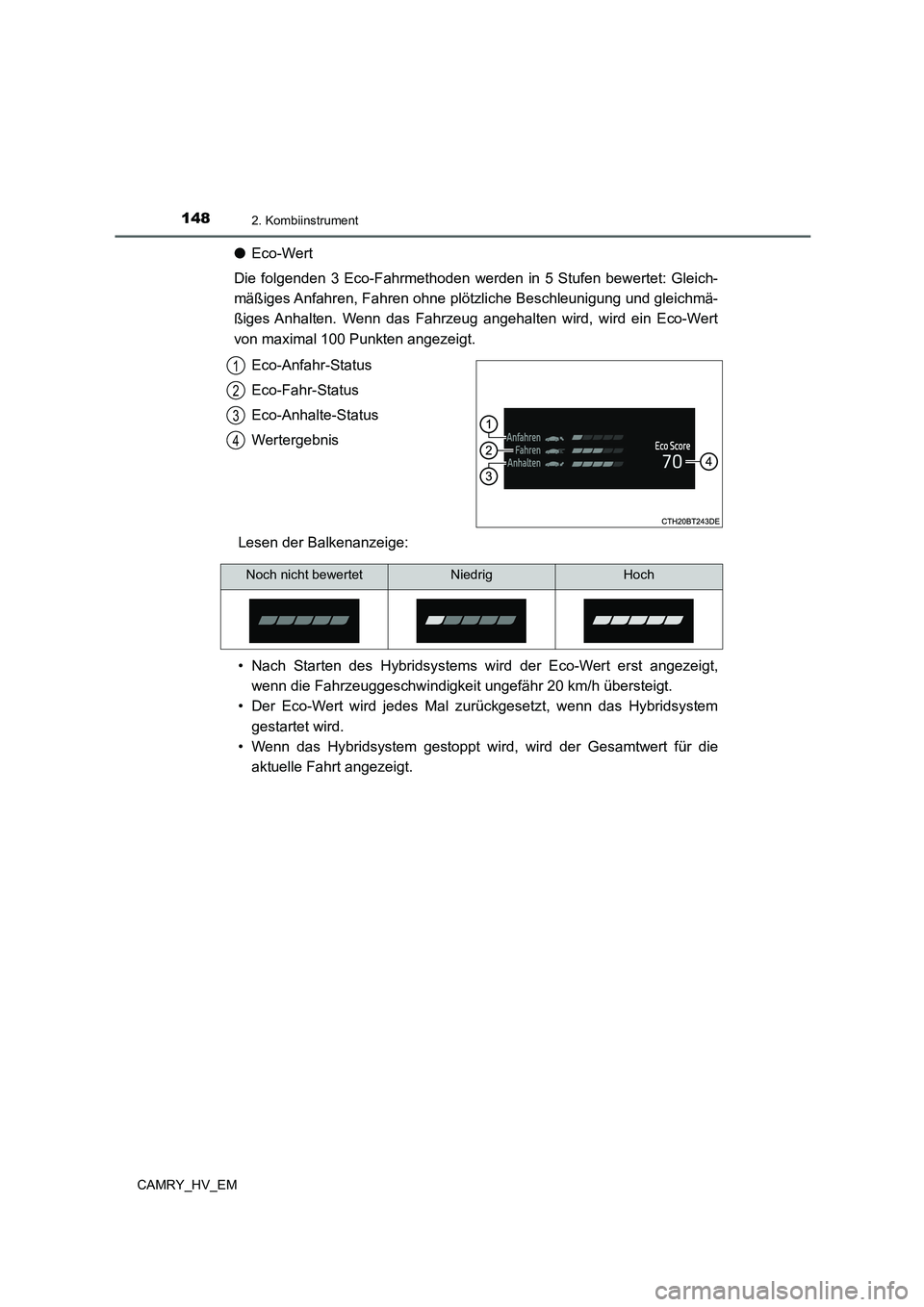

1482. Kombiinstrument
CAMRY_HV_EM
●Eco-Wert
Die folgenden 3 Eco-Fahrmethoden werden in 5 Stufen bewertet: Gleich-
mäßiges Anfahren, Fahren ohne plötzliche Beschleunigung und gleichmä-
ßiges Anhalten. Wenn das Fahrzeug angehalten wird, wird ein Eco-Wert
von maximal 100 Punkten angezeigt.
Eco-Anfahr-Status
Eco-Fahr-Status
Eco-Anhalte-Status
Wertergebnis
Lesen der Balkenanzeige:
• Nach Starten des Hybridsystems wird der Eco-Wert erst angezeigt,
wenn die Fahrzeuggeschwindigkeit ungefähr 20 km/h übersteigt.
• Der Eco-Wert wird jedes Mal zurückgesetzt, wenn das Hybridsystem
gestartet wird.
• Wenn das Hybridsystem gestoppt wird, wird der Gesamtwert für die
aktuelle Fahrt angezeigt.
1
2
3
4
Noch nicht bewertetNiedrigHoch

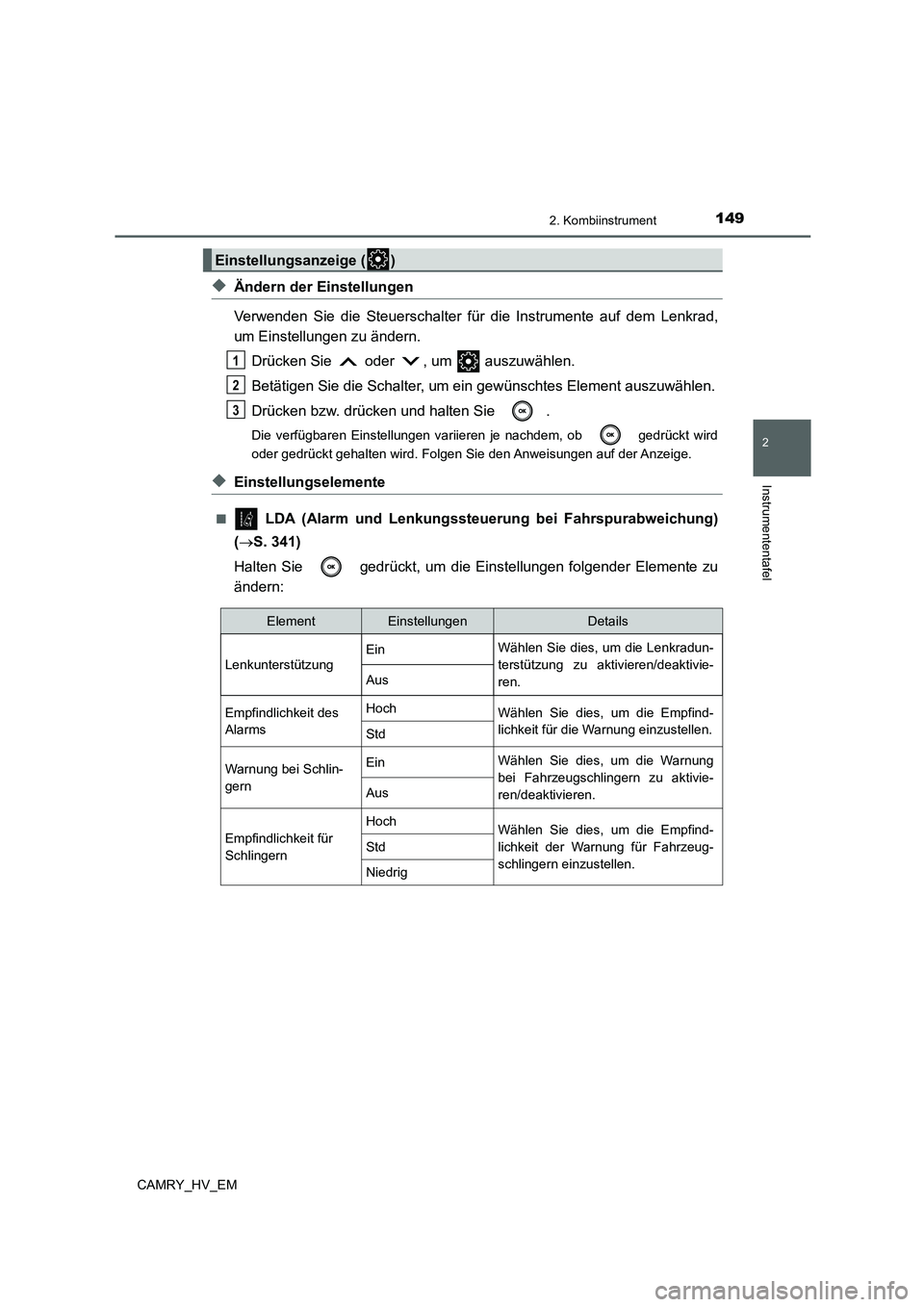

1492. Kombiinstrument
2
Instrumententafel
CAMRY_HV_EM
◆Ändern der Einstellungen
Verwenden Sie die Steuerschalter für die Instrumente auf dem Lenkrad,
um Einstellungen zu ändern.
Drücken Sie oder , um auszuwählen.
Betätigen Sie die Schalter, um ein gewünschtes Element auszuwählen.
Drücken bzw. drücken und halten Sie .
Die verfügbaren Einstellungen variieren je nachdem, ob gedrückt wird
oder gedrückt gehalten wird. Folgen Sie den Anweisungen auf der Anzeige.
◆Einstellungselemente
■ LDA (Alarm und Lenkungssteuerung bei Fahrspurabweichung)
(S. 341)
Halten Sie gedrückt, um die Einstellungen folgender Elemente zu
ändern:
Einstellungsanzeige ( )
1
2
3
ElementEinstellungenDetails
LenkunterstützungEinWählen Sie dies, um die Lenkradun-
terstützung zu aktivieren/deaktivie-
ren. Aus
Empfindlichkeit des
AlarmsHochWählen Sie dies, um die Empfind-
lichkeit für die Warnung einzustellen.
Std
Warnung bei Schlin-
gernEinWählen Sie dies, um die Warnung
bei Fahrzeugschlingern zu aktivie-
ren/deaktivieren.
Aus
Empfindlichkeit für
Schlingern
HochWählen Sie dies, um die Empfind-
lichkeit der Warnung für Fahrzeug-
schlingern einzustellen.
Std
Niedrig

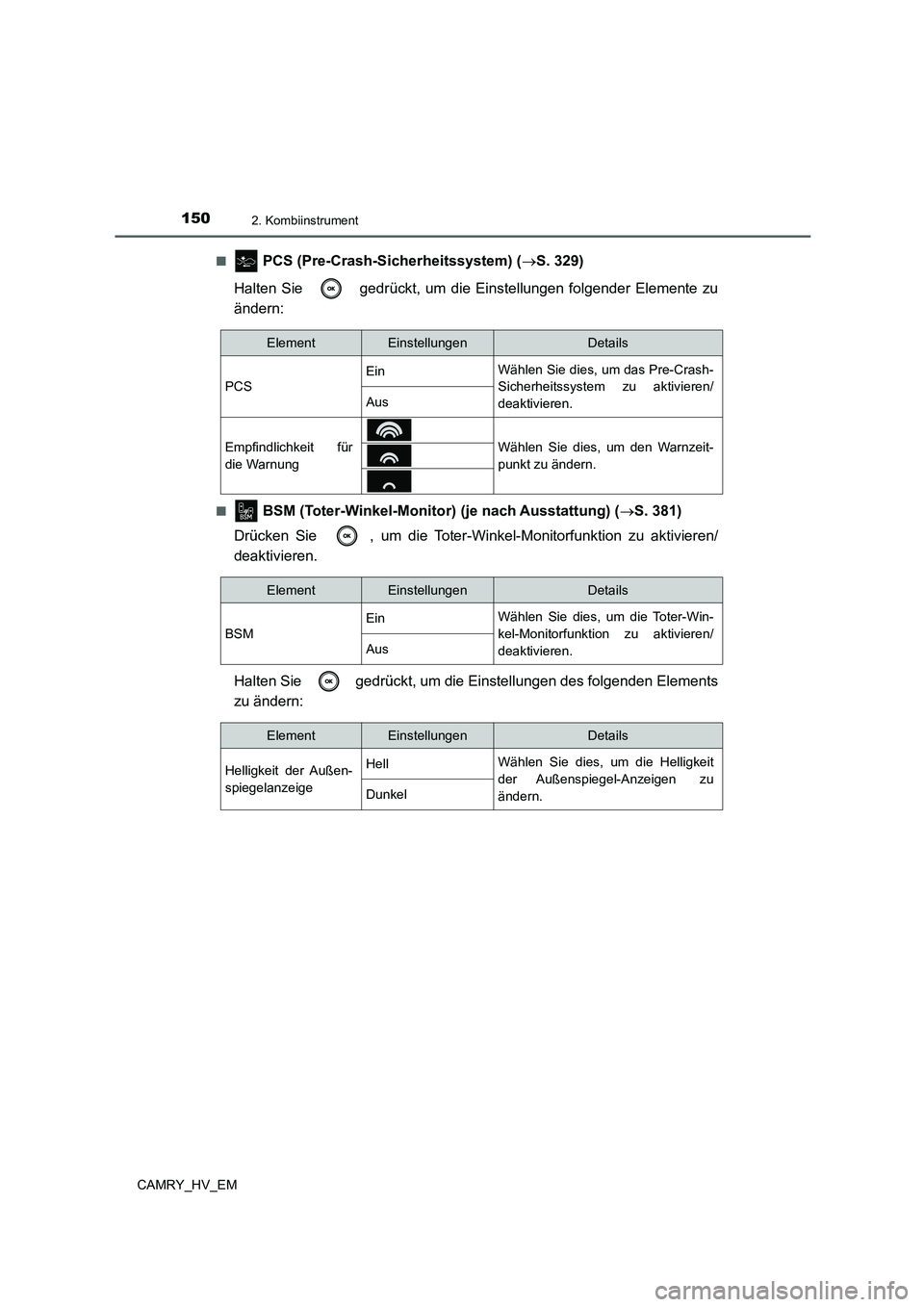

1502. Kombiinstrument
CAMRY_HV_EM■
PCS (Pre-Crash-Sicherheitssystem) (S. 329)
Halten Sie gedrückt, um die Einstellungen folgender Elemente zu
ändern:
■ BSM (Toter-Winkel-Monitor) (je nach Ausstattung) (S. 381)
Drücken Sie , um die Toter-Winkel-Monitorfunktion zu aktivieren/
deaktivieren.
Halten Sie gedrückt, um die Einstellungen des folgenden Elements
zu ändern:
ElementEinstellungenDetails
PCSEinWählen Sie dies, um das Pre-Crash-
Sicherheitssystem zu aktivieren/
deaktivieren.
Aus
Empfindlichkeit für
die WarnungWählen Sie dies, um den Warnzeit-
punkt zu ändern.
ElementEinstellungenDetails
BSMEinWählen Sie dies, um die Toter-Win-
kel-Monitorfunktion zu aktivieren/
deaktivieren.
Aus
ElementEinstellungenDetails
Helligkeit der Außen-
spiegelanzeigeHellWählen Sie dies, um die Helligkeit
der Außenspiegel-Anzeigen zu
ändern.
Dunkel
