6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie521
6
Obs∏uga techniczna i konserwacja
Ârodki ostro˝noÊci dotyczàce baterii
Nale˝y przestrzegaç poni˝szych Êrodków ostro˝noÊci. Nieprzestrzeganie
ich mo˝e doprowadziç do Êmierci lub powa˝nych obra˝eƒ cia∏a.
Nie po∏ykaç baterii. Mo˝e to spowodowaç oparzenia chemiczne.
W elektronicznym kluczyku zosta∏a zamontowana p∏aska bateria. Po∏kni´ta
bateria mo˝e spowodowaç powa˝ne oparzenia wewn´trzne w czasie jedy-
nie 2 godzin i doprowadziç do Êmierci lub powa˝nych obra˝eƒ cia∏a.
Przechowywaç nowe i zu˝yte baterie z dala od dzieci.
Je˝eli solidne zamkni´cie pokrywy baterii jest niemo˝liwe, zaprzestaç
u˝ytkowania elektronicznego kluczyka i przechowywaç go w miejscu
niedost´pnym dla dzieci, a nast´pnie jak najszybciej skontaktowaç si´
z autoryzowanà stacjà obs∏ugi Toyoty lub innym specjalistycznym warsz-
tatem.
W przypadku podejrzenia, ˝e mog∏o dojÊç do po∏kni´cia baterii lub ich
umieszczenia w dowolnym otworze cia∏a, niezw∏ocznie uzyskaç pomoc
lekarskà.
Aby zapobiec eksplozji baterii lub wyciekowi ∏atwopalnej cieczy lub
gazu
Wymieniaç bateri´ na bateri´ tego samego typu. Istnieje ryzyko wybu-
chu, je˝eli bateria zostanie zastàpiona baterià niew∏aÊciwego typu.
Nie u˝ywaç i nie przechowywaç w otoczeniu o skrajnie wysokiej tempera-
turze lub skrajnie niskim ciÊnieniu wynikajàcym z bardzo du˝ej wysokoÊci
ani nie wnosiç do takiego otoczenia.
Nie podejmowaç prób spalenia, zgniecenia lub przeci´cia zu˝ytej baterii.
Certyfikat dotyczàcy baterii litowej
OSTRZE˚ENIE
W PRZYPADKU ZASTOSOWANIA NIEW¸AÂCIWEGO TYPU BATERII
ISTNIEJE RYZYKO JEJ EKSPLOZJI.
ZU˚YTEJ BATERII NALE˚Y POZBYå SI¢ ZGODNIE Z ZALECENIAMI.
Prawid∏owa wymiana baterii
Ze wzgl´dów bezpieczeƒstwa podczas wymiany baterii nale˝y przestrze-
gaç poni˝szych Êrodków ostro˝noÊci:
Nie dotykaç baterii wilgotnymi d∏oƒmi.
Wilgoç mo˝e spowodowaç korozj´.
Nie dotykaç ani nie poruszaç ˝adnych elementów wewnàtrz nadajnika
bezprzewodowego zdalnego sterowania.
Nie wyginaç styków elektrycznych gniazda baterii.
45 Camry HV OM33F82E 14/10/20 17:02 Page 521 (Black plate)

Przycisk rozruchu prze∏àczyç w stan OFF.
Otworzyç pokryw´ skrzynki bezpieczników.
ó Komora silnikowa (typ A) ó Komora silnikowa (typ B)
ó Pod deskà rozdzielczà (wersje
z kierownicà po lewej stronie)
Zdjàç pokryw´.
Pami´taç, aby podczas zdejmo-
wania lub zak∏adania pokrywy
wcisnàç zaczep.
2
1
5226-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Sprawdzanie i wymiana bezpieczników
Gdy którekolwiek z urzàdzeƒ elektrycznych w samochodzie nie
dzia∏a, mo˝e to oznaczaç przepalenie bezpiecznika. Nale˝y wtedy
sprawdziç i w razie potrzeby wymieniç bezpieczniki.
Wcisnàç zaczep i, unoszàc do góry,
zdjàç pokryw´.Wcisnàç zaczep i, unoszàc do góry,
zdjàç pokryw´.
ó Pod deskà rozdzielczà (wersje
z kierownicà po prawej stronie)
Zdjàç pokryw´.
Pami´taç, aby podczas zdejmowa-
nia lub zak∏adania pokrywy wci-
snàç zaczep.
45 Camry HV OM33F82E 14/10/20 17:02 Page 522 (Black plate)

Wyjàç bezpiecznik, pos∏ugu-
jàc si´ przeznaczonymi do te-
go celu szczypcami.
Szczypce przeznaczone sà do
wyjmowania wy∏àcznie bezpiecz-
ników typu A.
Sprawdziç, czy bezpiecznik jest przepalony.
ó Typ A ó Typ B
ó Typ C
Sprawny
Przepalony
Przepalony bezpiecznik nale˝y zastàpiç nowym o takim samym pràdzie
znamionowym. Pràdy znamionowe podane sà na pokrywie skrzynki bez-
pieczników.
4
3
6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie523
6
Obs∏uga techniczna i konserwacja
45 Camry HV OM33F82E 14/10/20 17:02 Page 523 (Black plate)

Po wymianie bezpiecznika
Je˝eli mimo wymiany bezpiecznika dane Êwiat∏a nadal nie dzia∏ajà, ko-
nieczna mo˝e byç wymiana ˝arówki. (
S. 525)
Je˝eli nowy bezpiecznik w krótkim czasie ponownie ulegnie przepaleniu,
nale˝y zleciç sprawdzenie samochodu autoryzowanej stacji obs∏ugi Toyoty
lub innemu specjalistycznemu warsztatowi.
W razie przecià˝enia obwodu elektrycznego
Bezpieczniki zosta∏y dobrane tak, aby ulega∏y przepaleniu zanim dojdzie do
uszkodzenia przewodów elektrycznych.
5246-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
W celu unikni´cia ryzyka awarii i po˝aru samochodu
Nale˝y przestrzegaç poni˝szych zaleceƒ.
Nieprzestrzeganie ich mo˝e doprowadziç do uszkodzeƒ samochodu, po˝aru
i odniesienia obra˝eƒ cia∏a.
Nie wolno stosowaç bezpieczników o wy˝szym ni˝ nominalny pràdzie
znamionowym ani zast´powaç bezpiecznika jakimkolwiek innym przed-
miotem.
Nale˝y zawsze stosowaç oryginalne bezpieczniki marki Toyota lub odpo-
wiedniej jakoÊci zamienniki.
Nie wolno zast´powaç bezpiecznika drutem, nawet tymczasowo.
Nie wolno modyfikowaç bezpieczników ani skrzynki bezpieczników.
Przed wymianà bezpiecznika
W przypadku stwierdzenia przecià˝enia instalacji elektrycznej jak najszyb-
ciej nale˝y zleciç autoryzowanej stacji obs∏ugi Toyoty lub innemu specjali-
stycznemu warsztatowi ustalenie i usuni´cie usterki.
45 Camry HV OM33F82E 14/10/20 17:02 Page 524 (Black plate)

Sprawdziç moc wymienianej ˝arówki. (S. 620)
ó Z przodu ó Z ty∏u
Przednie kierunkowskazy
(z ˝arówkà)
6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie525
6
Obs∏uga techniczna i konserwacja

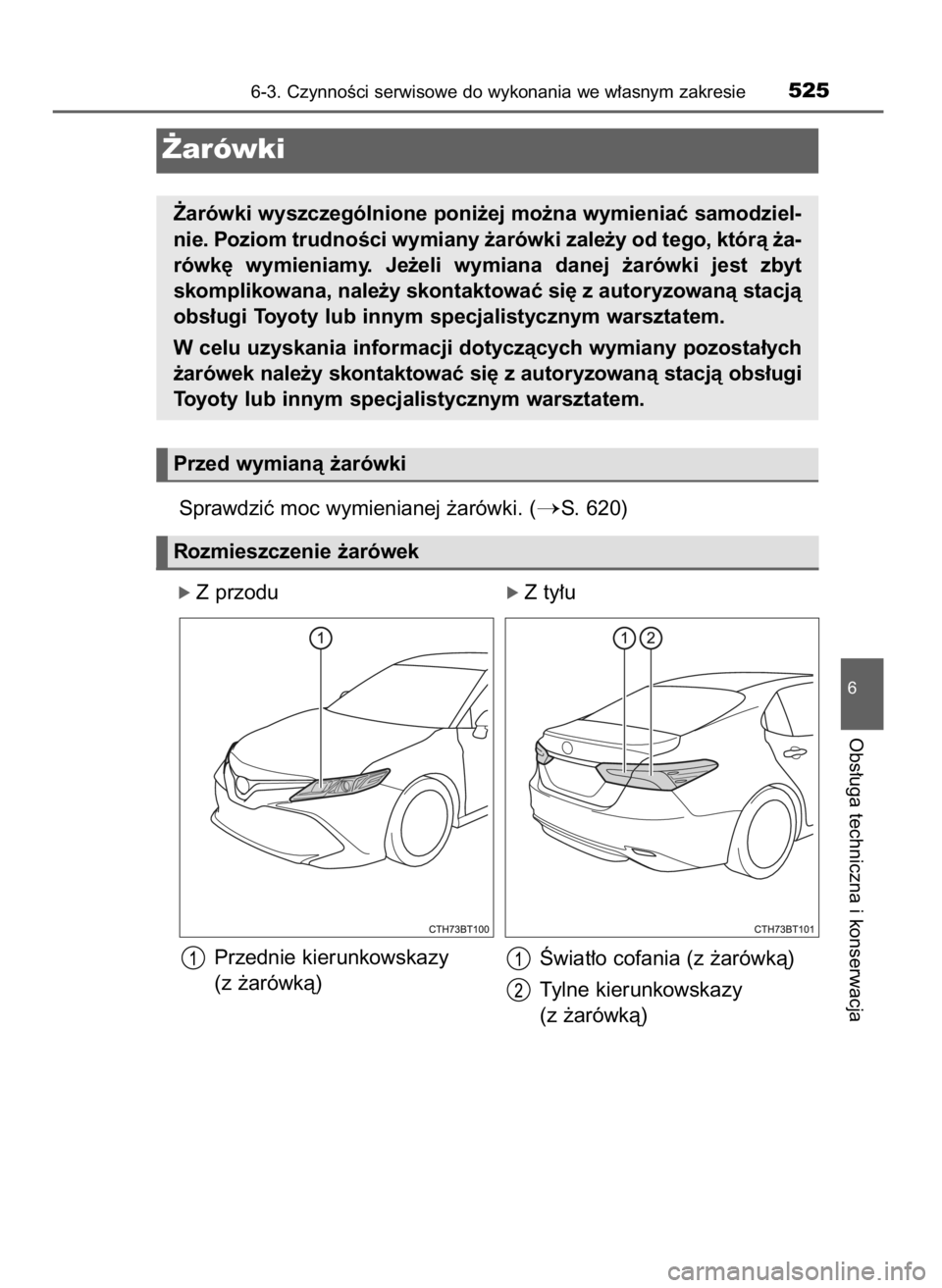

˚arówki
˚arówki wyszczególnione poni˝ej mo˝na wymieniaç samodziel-
nie. Poziom trudnoÊci wymiany ˝arówki zale˝y od tego, którà ˝a-
rówk´ wymieniamy. Je˝eli wymiana danej ˝arówki jest zbyt
skomplikowana, nale˝y skontaktowaç si´ z autoryzowanà stacjà
obs∏ugi Toyoty lub innym specjalistycznym warsztatem.
W celu uzyskania informacji dotyczàcych wymiany pozosta∏ych
˝arówek nale˝y skontaktowaç si´ z autoryzowanà stacjà obs∏ugi
Toyoty lub innym specjalistycznym warsztatem.
Przed wymianà ˝arówki
Rozmieszczenie ˝arówek
Âwiat∏o cofania (z ˝arówkà)
Tylne kierunkowskazy
(z ˝arówkà)
45 Camry HV OM33F82E 14/10/20 17:02 Page 525 (Black plate)

Przednie kierunkowskazy (z ˝arówkà)
Obróciç opraw´ ˝arówki
w kierunku przeciwnym do
ruchu wskazówek zegara.
Kszta∏t oprawy ˝arówki mo˝e
ró˝niç si´ od pokazanej w za-
le˝noÊci od miejsca monta˝u
w samochodzie.
Wyjàç ˝arówk´.
Wymieniç ˝arówk´, a nast´p-
nie zamontowaç opraw´ ˝a-
rówki w lampie, obracajàc jà
zgodnie z ruchem wskazówek
zegara.
3
2
1
5266-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Wymiana ˝arówek
45 Camry HV OM33F82E 14/10/20 17:02 Page 526 (Black plate)

Âwiat∏o cofania (z ˝arówkà)
Otworzyç pokryw´ baga˝-
nika i zdemontowaç spinki.
Cz´Êciowo zdjàç os∏on´
pokrywy baga˝nika.
Obróciç opraw´ ˝arówki
w kierunku przeciwnym do
ruchu wskazówek zegara.
Wyjàç ˝arówk´.
4
3
2
1
6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie527
6
Obs∏uga techniczna i konserwacja
45 Camry HV OM33F82E 14/10/20 17:02 Page 527 (Black plate)

Wymieniç ˝arówk´, a na-
st´pnie zamontowaç opraw´
˝arówki w lampie, obracajàc
jà zgodnie z ruchem wska-
zówek zegara.
Zamontowaç os∏on´ pokry-
wy baga˝nika za pomocà
spinek.
6
5
5286-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
45 Camry HV OM33F82E 14/10/20 17:02 Page 528 (Black plate)

Tylne kierunkowskazy (z ˝arówkà)
Otworzyç pokryw´ baga˝-
nika i zabezpieczyç miej-
sce wokó∏ lampy taÊmà
ochronnà.
U˝yç taÊmy maskujàcej itp.
Nie u˝ywaç srebrnej taÊmy,
poniewa˝ mo˝e ona zosta-
wiaç Êlady lub uszkodziç la-
kier podczas odklejania.
Usunàç os∏on´ lampy.
W∏o˝yç p∏aski Êrubokr´t
pomi´dzy os∏on´ a lam-
p´ zespolonà i odchyliç
pokryw´ w kilku miej-
scach tak, aby od∏àczyç
zaczepy (zaznaczone
przerywanà linià).
Pociàgnàç os∏on´ lam-
py do siebie, aby od∏à-
czyç zaczepy (zazna-
czone przerywanà linià)
i zdjàç os∏on´.
W celu unikni´cia ryzyka uszko-
dzenia samochodu koƒcówk´
Êrubokr´ta owinàç szmatkà.
Odkr´ciç dwie Êruby.3
2
1
6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie529
6
Obs∏uga techniczna i konserwacja
45 Camry HV OM33F82E 14/10/20 17:02 Page 529 (Black plate)

Wyjàç lamp´ zespolonà.
Przymocowaç dwa d∏u-
gie kawa∏ki taÊmy ma-
skujàcej i wystajàcà jej
cz´Êç z∏o˝yç na pó∏.
Ciàgnàc w kierunku ty-
∏u samochodu za z∏o˝o-
ny odcinek taÊmy ma-
skujàcej, wyjàç lamp´.
Obróciç opraw´ ˝arówki
w kierunku przeciwnym do
ruchu wskazówek zegara.
Wyjàç ˝arówk´.
6
5
4
5306-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
