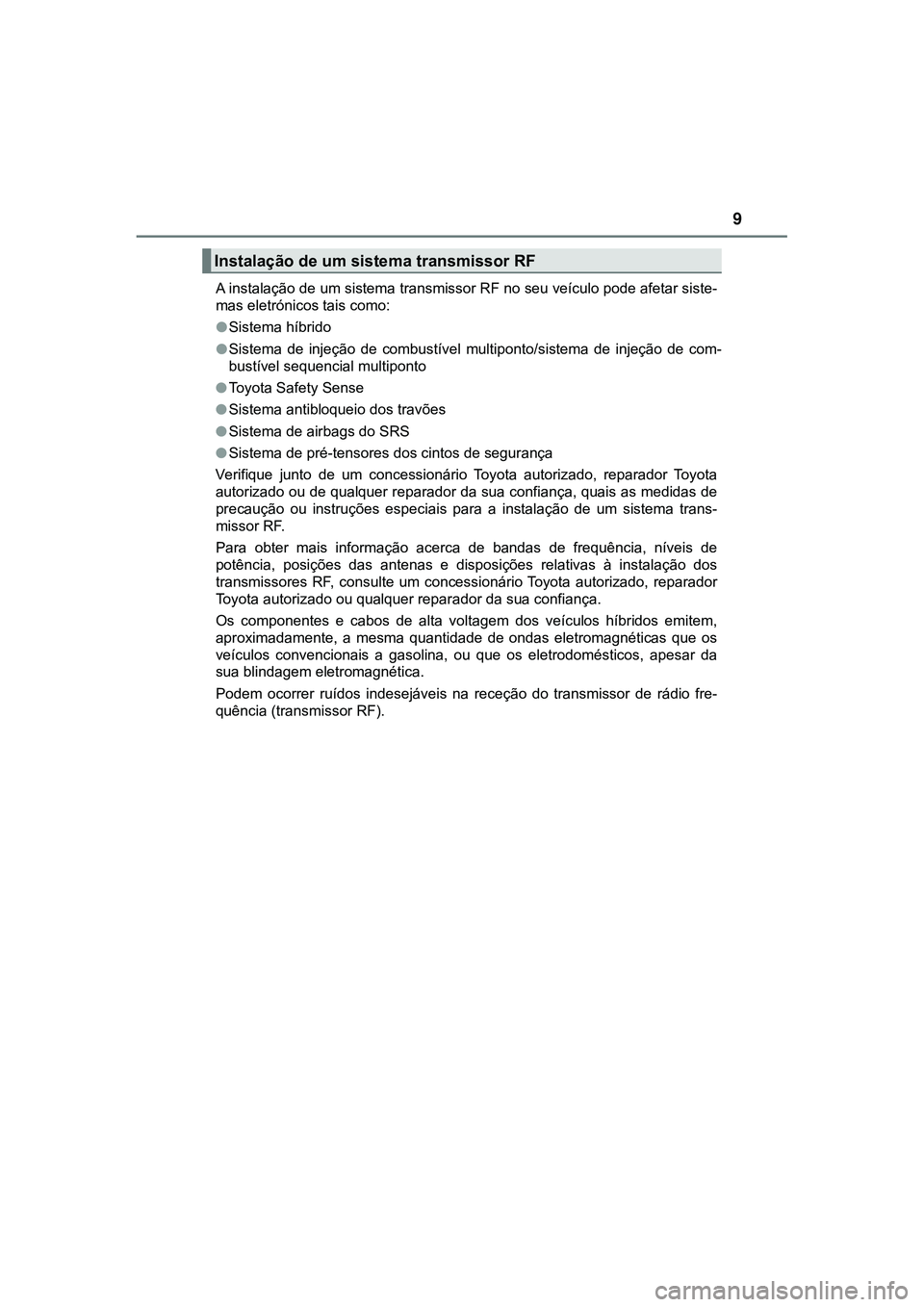

9
CAMRY_HV_EEA instalação de um sistema transmissor RF no seu veículo pode afetar siste-
mas eletrónicos tais como:
●Sistema híbrido
●Sistema de injeção de combustível multiponto/sistema de injeção de com-
bustível sequencial multiponto
●Toyota Safety Sense
●Sistema antibloqueio dos travões
●Sistema de airbags do SRS
●Sistema de pré-tensores dos cintos de segurança
Verifique junto de um concessionário Toyota autorizado, reparador Toyota
autorizado ou de qualquer reparador da sua confiança, quais as medidas de
precaução ou instruções especiais para a instalação de um sistema trans-
missor RF.
Para obter mais informação acerca de bandas de frequência, níveis de
potência, posições das antenas e disposições relativas à instalação dos
transmissores RF, consulte um concessionário Toyota autorizado, reparador
Toyota autorizado ou qualquer reparador da sua confiança.
Os componentes e cabos de alta voltagem dos veículos híbridos emitem,
aproximadamente, a mesma quantidade de ondas eletromagnéticas que os
veículos convencionais a gasolina, ou que os eletrodomésticos, apesar da
sua blindagem eletromagnética.
Podem ocorrer ruídos indesejáveis na receção do transmissor de rádio fre-
quência (transmissor RF).
Instalação de um sistema transmissor RF

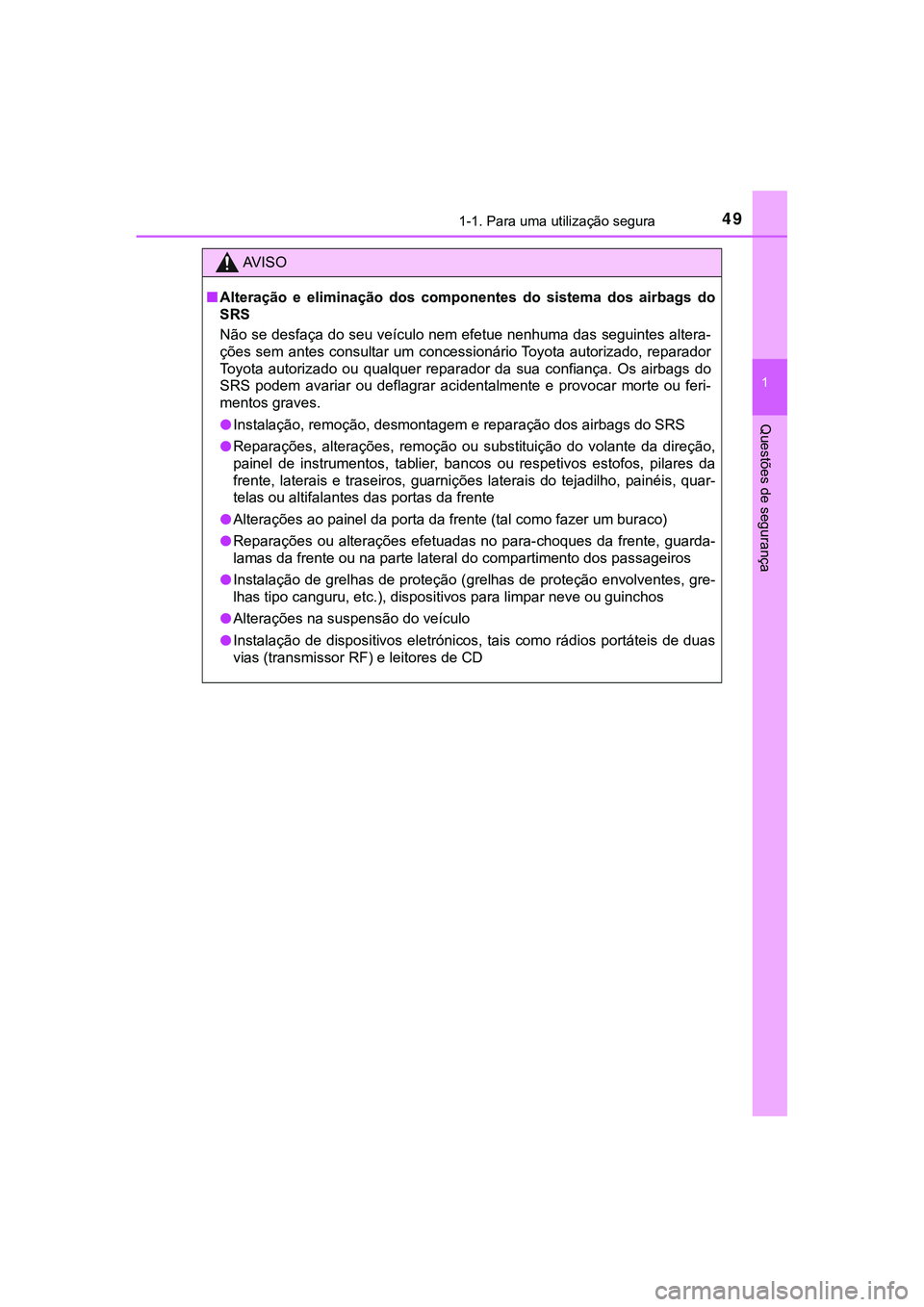

491-1. Para uma utilização segura
1
Questões de segurança
CAMRY_HV_EE
AV I S O
■Alteração e eliminação dos componentes do sistema dos airbags do
SRS
Não se desfaça do seu veículo nem efetue nenhuma das seguintes altera-
ções sem antes consultar um concessionário Toyota autorizado, reparador
Toyota autorizado ou qualquer reparador da sua confiança. Os airbags do
SRS podem avariar ou deflagrar acidentalmente e provocar morte ou feri-
mentos graves.
●Instalação, remoção, desmontagem e reparação dos airbags do SRS
●Reparações, alterações, remoção ou substituição do volante da direção,
painel de instrumentos, tablier, bancos ou respetivos estofos, pilares da
frente, laterais e traseiros, guarnições laterais do tejadilho, painéis, quar-
telas ou altifalantes das portas da frente
●Alterações ao painel da porta da frente (tal como fazer um buraco)
●Reparações ou alterações efetuadas no para-choques da frente, guarda-
lamas da frente ou na parte lateral do compartimento dos passageiros
●Instalação de grelhas de proteção (grelhas de proteção envolventes, gre-
lhas tipo canguru, etc.), dispositivos para limpar neve ou guinchos
●Alterações na suspensão do veículo
●Instalação de dispositivos eletrónicos, tais como rádios portáteis de duas
vias (transmissor RF) e leitores de CD

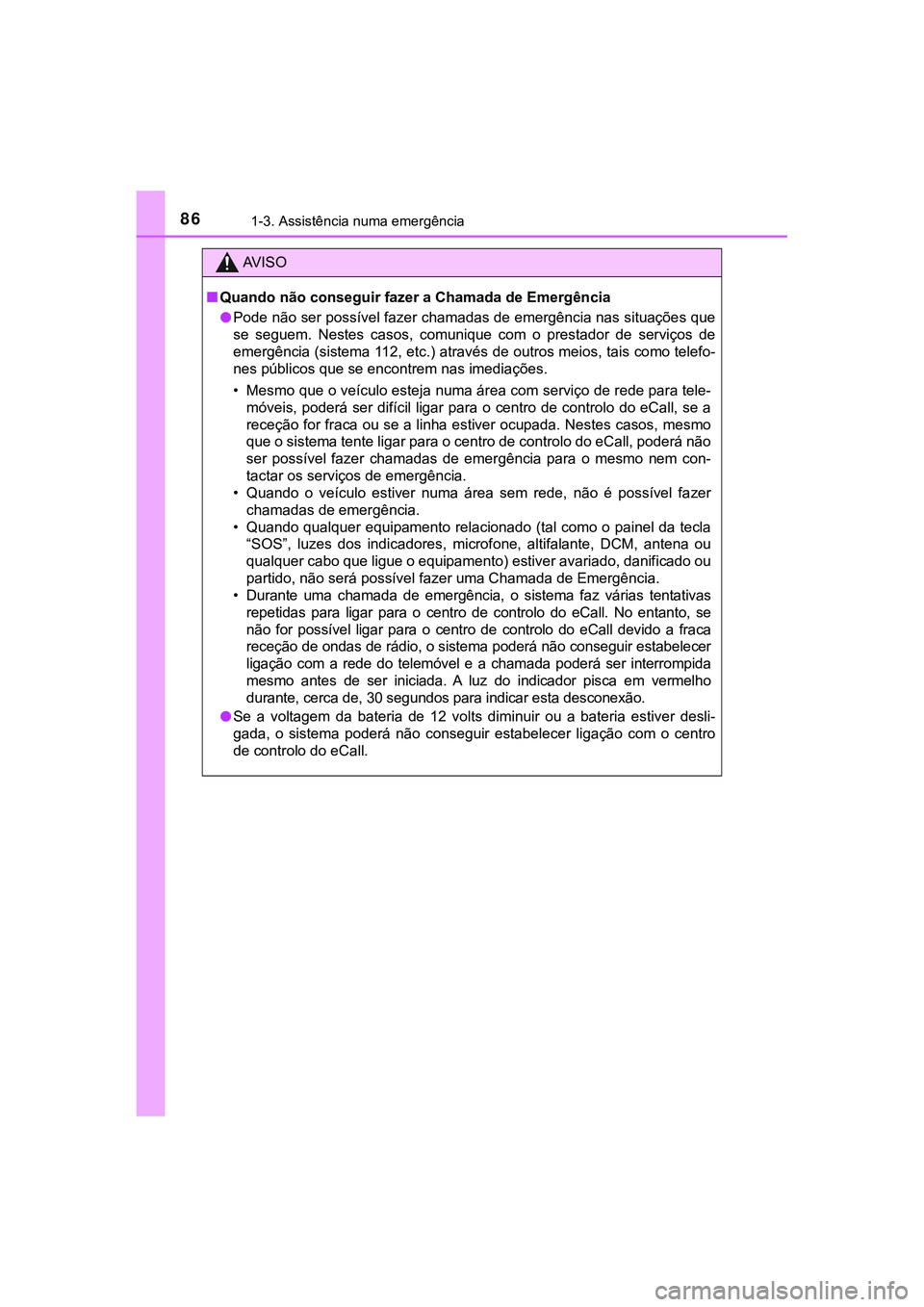

861-3. Assistência numa emergência
CAMRY_HV_EE
AV I S O
■Quando não conseguir fazer a Chamada de Emergência
●Pode não ser possível fazer chamadas de emergência nas situações que
se seguem. Nestes casos, comunique com o prestador de serviços de
emergência (sistema 112, etc.) através de outros meios, tais como telefo-
nes públicos que se encontrem nas imediações.
• Mesmo que o veículo esteja numa área com serviço de rede para tele-
móveis, poderá ser difícil ligar para o centro de controlo do eCall, se a
receção for fraca ou se a linha estiver ocupada. Nestes casos, mesmo
que o sistema tente ligar para o centro de controlo do eCall, poderá não
ser possível fazer chamadas de emergência para o mesmo nem con-
tactar os serviços de emergência.
• Quando o veículo estiver numa área sem rede, não é possível fazer
chamadas de emergência.
• Quando qualquer equipamento relacionado (tal como o painel da tecla
“SOS”, luzes dos indicadores, microfone, altifalante, DCM, antena ou
qualquer cabo que ligue o equipamento) estiver avariado, danificado ou
partido, não será possível fazer uma Chamada de Emergência.
• Durante uma chamada de emergência, o sistema faz várias tentativas
repetidas para ligar para o centro de controlo do eCall. No entanto, se
não for possível ligar para o centro de controlo do eCall devido a fraca
receção de ondas de rádio, o sistema poderá não conseguir estabelecer
ligação com a rede do telemóvel e a chamada poderá ser interrompida
mesmo antes de ser iniciada. A luz do indicador pisca em vermelho
durante, cerca de, 30 segundos para indicar esta desconexão.
●Se a voltagem da bateria de 12 volts diminuir ou a bateria estiver desli-
gada, o sistema poderá não conseguir estabelecer ligação com o centro
de controlo do eCall.

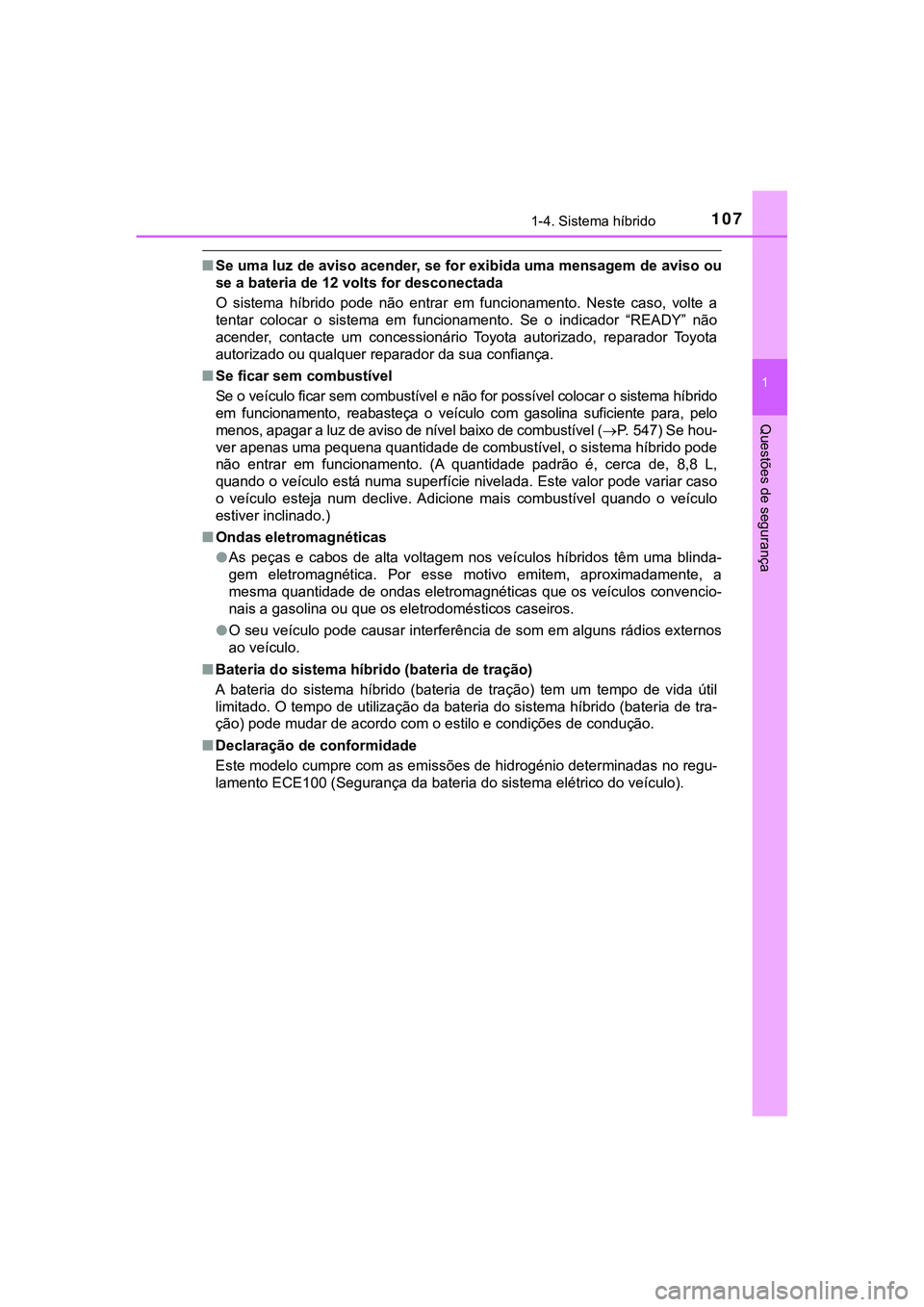

1071-4. Sistema híbrido
1
Questões de segurança
CAMRY_HV_EE
■Se uma luz de aviso acender, se for exibida uma mensagem de aviso ou
se a bateria de 12 volts for desconectada
O sistema híbrido pode não entrar em funcionamento. Neste caso, volte a
tentar colocar o sistema em funcionamento. Se o indicador “READY” não
acender, contacte um concessionário Toyota autorizado, reparador Toyota
autorizado ou qualquer reparador da sua confiança.
■Se ficar sem combustível
Se o veículo ficar sem combustível e não for possível colocar o sistema híbrido
em funcionamento, reabasteça o veículo com gasolina suficiente para, pelo
menos, apagar a luz de aviso de nível baixo de combustível (P. 547) Se hou-
ver apenas uma pequena quantidade de combustível, o sistema híbrido pode
não entrar em funcionamento. (A quantidade padrão é, cerca de, 8,8 L,
quando o veículo está numa superfície nivelada. Este valor pode variar caso
o veículo esteja num declive. Adicione mais combustível quando o veículo
estiver inclinado.)
■Ondas eletromagnéticas
●As peças e cabos de alta voltagem nos veículos híbridos têm uma blinda-
gem eletromagnética. Por esse motivo emitem, aproximadamente, a
mesma quantidade de ondas eletromagnéticas que os veículos convencio-
<00510044004c0056000300440003004a004400560052004f004c00510044000300520058000300540058004800030052005600030048004f0048005700550052004700520050007000560057004c00460052005600030046004400560048004c0055005200
560011[
●O seu veículo pode causar interferência de som em alguns rádios externos
ao veículo.
■Bateria do sistema híbrido (bateria de tração)
A bateria do sistema híbrido (bateria de tração) tem um tempo de vida útil
limitado. O tempo de utilização da bateria do sistema híbrido (bateria de tra-
<006f006d0052000c0003005300520047004800030050005800470044005500030047004800030044004600520055004700520003004600520050000300520003004800560057004c004f00520003004800030046005200510047004c006f007d0048005600
0300470048000300460052005100470058006f006d00520011[
■Declaração de conformidade
Este modelo cumpre com as emissões de hidrogénio determinadas no regu-
lamento ECE100 (Segurança da bateria do sistema elétrico do veículo).

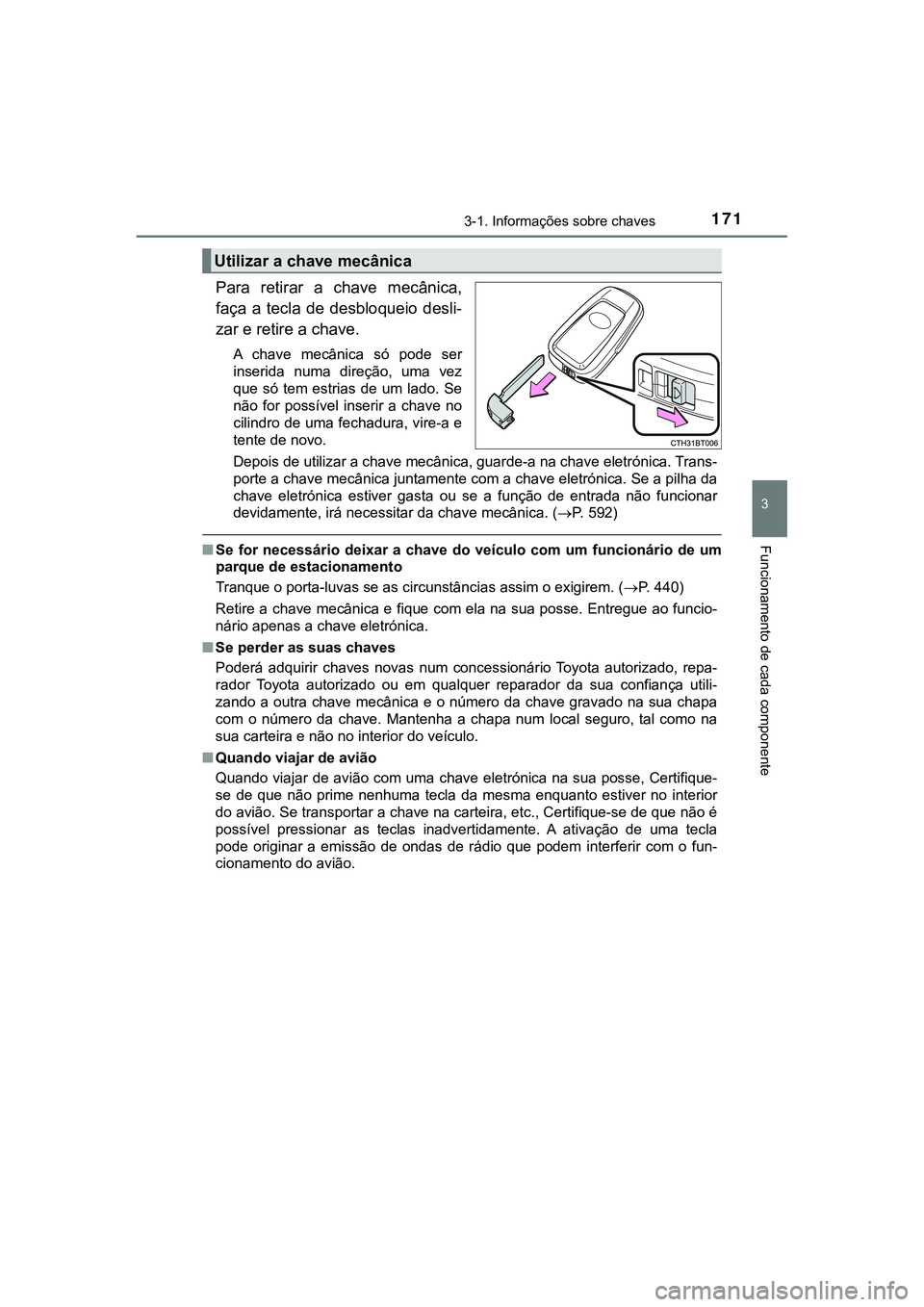

1713-1. Informações sobre chaves
CAMRY_HV_EE
3
Funcionamento de cada componente
Para retirar a chave mecânica,
faça a tecla de desbloqueio desli-
zar e retire a chave.
A chave mecânica só pode ser
inserida numa direção, uma vez
que só tem estrias de um lado. Se
não for possível inserir a chave no
cilindro de uma fechadura, vire-a e
tente de novo.
Depois de utilizar a chave mecânica, guarde-a na chave eletrónica. Trans-
porte a chave mecânica juntamente com a chave eletrónica. Se a pilha da
chave eletrónica estiver gasta ou se a função de entrada não funcionar
devidamente, irá necessitar da chave mecânica. (P. 592)
■Se for necessário deixar a chave do veículo com um funcionário de um
parque de estacionamento
Tranque o porta-luvas se as circunstâncias assim o exigirem. (P. 440)
Retire a chave mecânica e fique com ela na sua posse. Entregue ao funcio-
nário apenas a chave eletrónica.
■Se perder as suas chaves
Poderá adquirir chaves novas num concessionário Toyota autorizado, repa-
rador Toyota autorizado ou em qualquer reparador da sua confiança utili-
zando a outra chave mecânica e o número da chave gravado na sua chapa
com o número da chave. Mantenha a chapa num local seguro, tal como na
sua carteira e não no interior do veículo.
■Quando viajar de avião
Quando viajar de avião com uma chave eletrónica na sua posse, Certifique-
se de que não prime nenhuma tecla da mesma enquanto estiver no interior
do avião. Se transportar a chave na carteira, etc., Certifique-se de que não é
possível pressionar as teclas inadvertidamente. A ativação de uma tecla
pode originar a emissão de ondas de rádio que podem interferir com o fun-
cionamento do avião.
Utilizar a chave mecânica

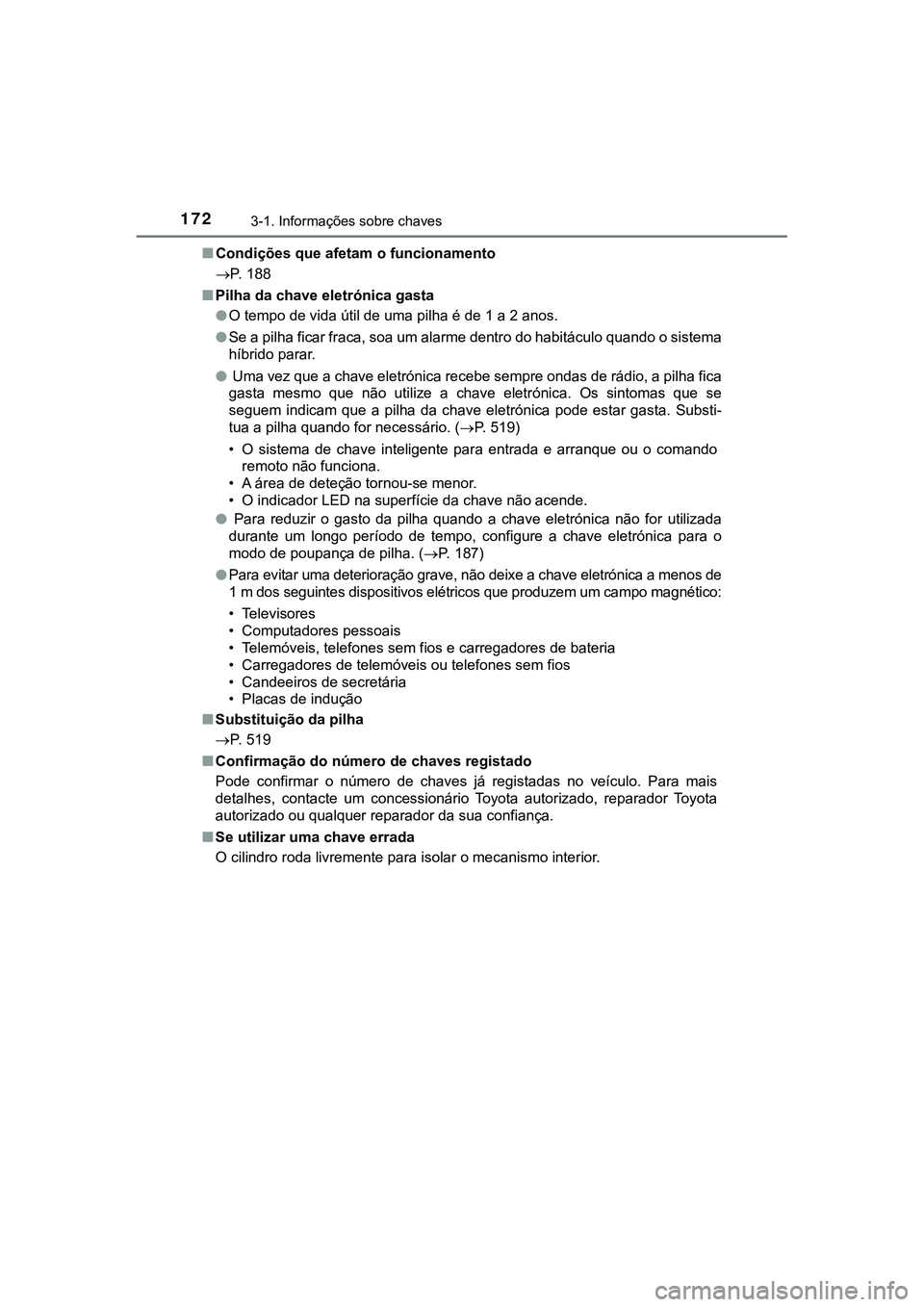

1723-1. Informações sobre chaves
CAMRY_HV_EE■Condições que afetam o funcionamento
P. 188
■Pilha da chave eletrónica gasta
●O tempo de vida útil de uma pilha é de 1 a 2 anos.
●Se a pilha ficar fraca, soa um alarme dentro do habitáculo quando o sistema
híbrido parar.
● Uma vez que a chave eletrónica recebe sempre ondas de rádio, a pilha fica
gasta mesmo que não utilize a chave eletrónica. Os sintomas que se
seguem indicam que a pilha da chave eletrónica pode estar gasta. Substi-
tua a pilha quando for necessário. (P. 519)
• O sistema de chave inteligente para entrada e arranque ou o comando
remoto não funciona.
• A área de deteção tornou-se menor.
• O indicador LED na superfície da chave não acende.
● Para reduzir o gasto da pilha quando a chave eletrónica não for utilizada
durante um longo período de tempo, configure a chave eletrónica para o
modo de poupança de pilha. (P. 187)
●Para evitar uma deterioração grave, não deixe a chave eletrónica a menos de
1 m dos seguintes dispositivos elétricos que produzem um campo magnético:
• Televisores
• Computadores pessoais
• Telemóveis, telefones sem fios e carregadores de bateria
• Carregadores de telemóveis ou telefones sem fios
• Candeeiros de secretária
• Placas de indução
■Substituição da pilha
P. 519
■Confirmação do número de chaves registado
Pode confirmar o número de chaves já registadas no veículo. Para mais
detalhes, contacte um concessionário Toyota autorizado, reparador Toyota
autorizado ou qualquer reparador da sua confiança.
■Se utilizar uma chave errada
O cilindro roda livremente para isolar o mecanismo interior.

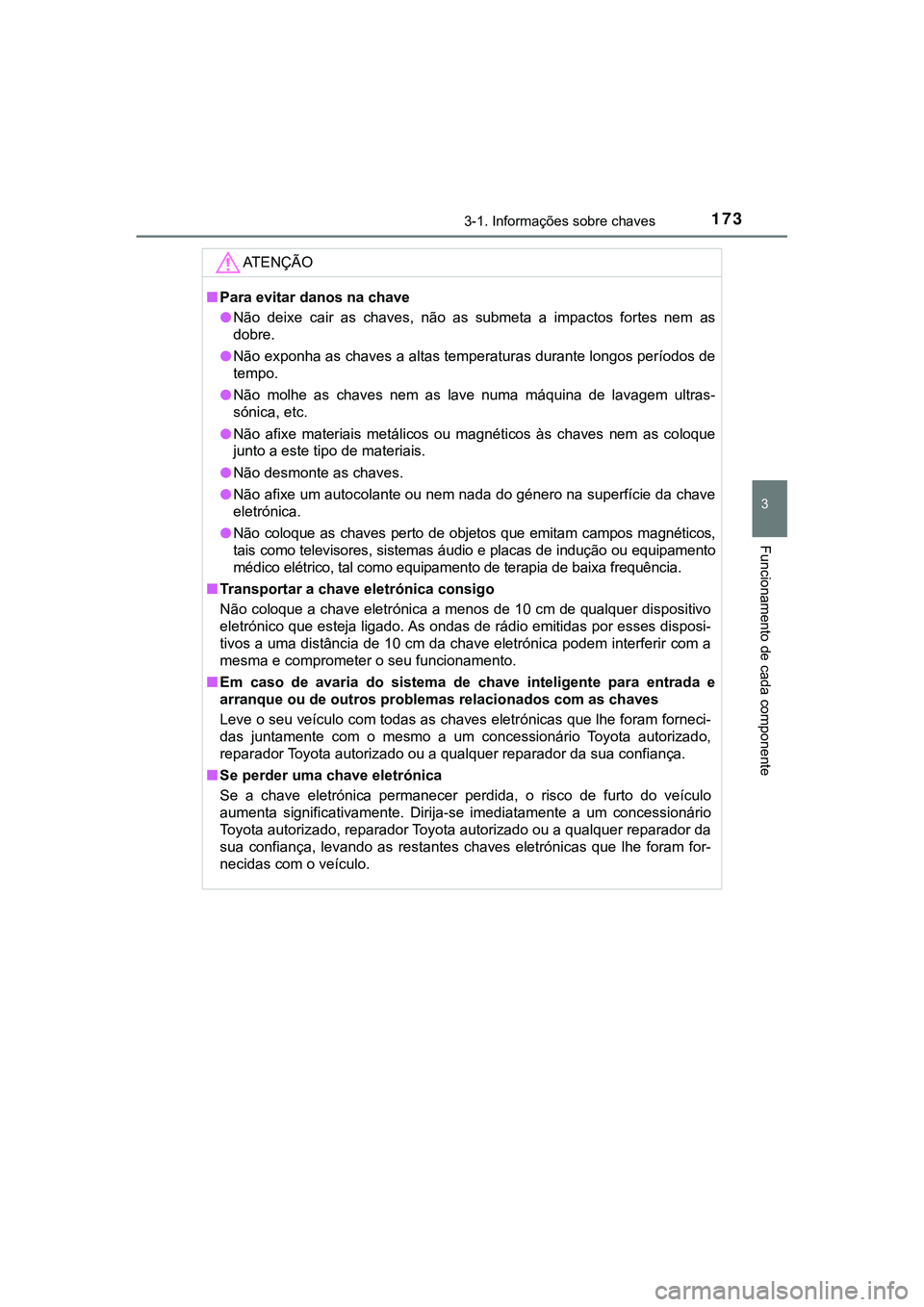

1733-1. Informações sobre chaves
CAMRY_HV_EE
3
Funcionamento de cada componente
AT E N Ç Ã O
■Para evitar danos na chave
●Não deixe cair as chaves, não as submeta a impactos fortes nem as
dobre.
●Não exponha as chaves a altas temperaturas durante longos períodos de
tempo.
●Não molhe as chaves nem as lave numa máquina de lavagem ultras-
sónica, etc.
●Não afixe materiais metálicos ou magnéticos às chaves nem as coloque
junto a este tipo de materiais.
●Não desmonte as chaves.
●Não afixe um autocolante ou nem nada do género na superfície da chave
eletrónica.
●Não coloque as chaves perto de objetos que emitam campos magnéticos,
tais como televisores, sistemas áudio e placas de indução ou equipamento
médico elétrico, tal como equipamento de terapia de baixa frequência.
■Transportar a chave eletrónica consigo
Não coloque a chave eletrónica a menos de 10 cm de qualquer dispositivo
eletrónico que esteja ligado. As ondas de rádio emitidas por esses disposi-
tivos a uma distância de 10 cm da chave eletrónica podem interferir com a
mesma e comprometer o seu funcionamento.
■Em caso de avaria do sistema de chave inteligente para entrada e
arranque ou de outros problemas relacionados com as chaves
Leve o seu veículo com todas as chaves eletrónicas que lhe foram forneci-
das juntamente com o mesmo a um concessionário Toyota autorizado,
reparador Toyota autorizado ou a qualquer reparador da sua confiança.
■Se perder uma chave eletrónica
Se a chave eletrónica permanecer perdida, o risco de furto do veículo
aumenta significativamente. Dirija-se imediatamente a um concessionário
Toyota autorizado, reparador Toyota autorizado ou a qualquer reparador da
sua confiança, levando as restantes chaves eletrónicas que lhe foram for-
necidas com o veículo.

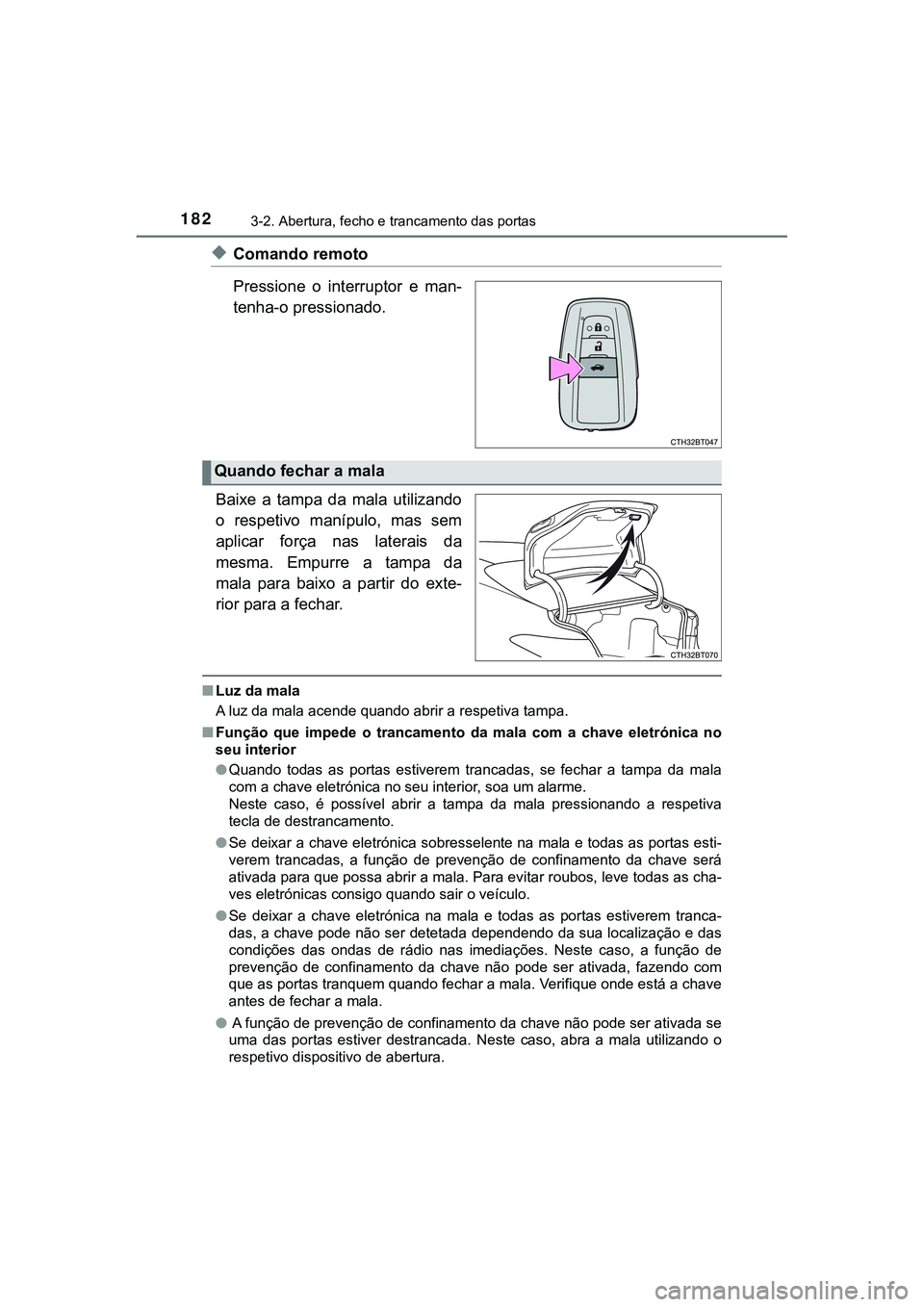

1823-2. Abertura, fecho e trancamento das portas
CAMRY_HV_EE
◆Comando remoto
Pressione o interruptor e man-
tenha-o pressionado.
Baixe a tampa da mala utilizando
o respetivo manípulo, mas sem
aplicar força nas laterais da
mesma. Empurre a tampa da
mala para baixo a partir do exte-
rior para a fechar.
■Luz da mala
A luz da mala acende quando abrir a respetiva tampa.
■Função que impede o trancamento da mala com a chave eletrónica no
seu interior
●Quando todas as portas estiverem trancadas, se fechar a tampa da mala
com a chave eletrónica no seu interior, soa um alarme.
Neste caso, é possível abrir a tampa da mala pressionando a respetiva
tecla de destrancamento.
●Se deixar a chave eletrónica sobresselente na mala e todas as portas esti-
verem trancadas, a função de prevenção de confinamento da chave será
ativada para que possa abrir a mala. Para evitar roubos, leve todas as cha-
ves eletrónicas consigo quando sair o veículo.
●Se deixar a chave eletrónica na mala e todas as portas estiverem tranca-
das, a chave pode não ser detetada dependendo da sua localização e das
condições das ondas de rádio nas imediações. Neste caso, a função de
prevenção de confinamento da chave não pode ser ativada, fazendo com
que as portas tranquem quando fechar a mala. Verifique onde está a chave
antes de fechar a mala.
● A função de prevenção de confinamento da chave não pode ser ativada se
uma das portas estiver destrancada. Neste caso, abra a mala utilizando o
respetivo dispositivo de abertura.
Quando fechar a mala

1873-2. Abertura, fecho e trancamento das portas
CAMRY_HV_EE
3

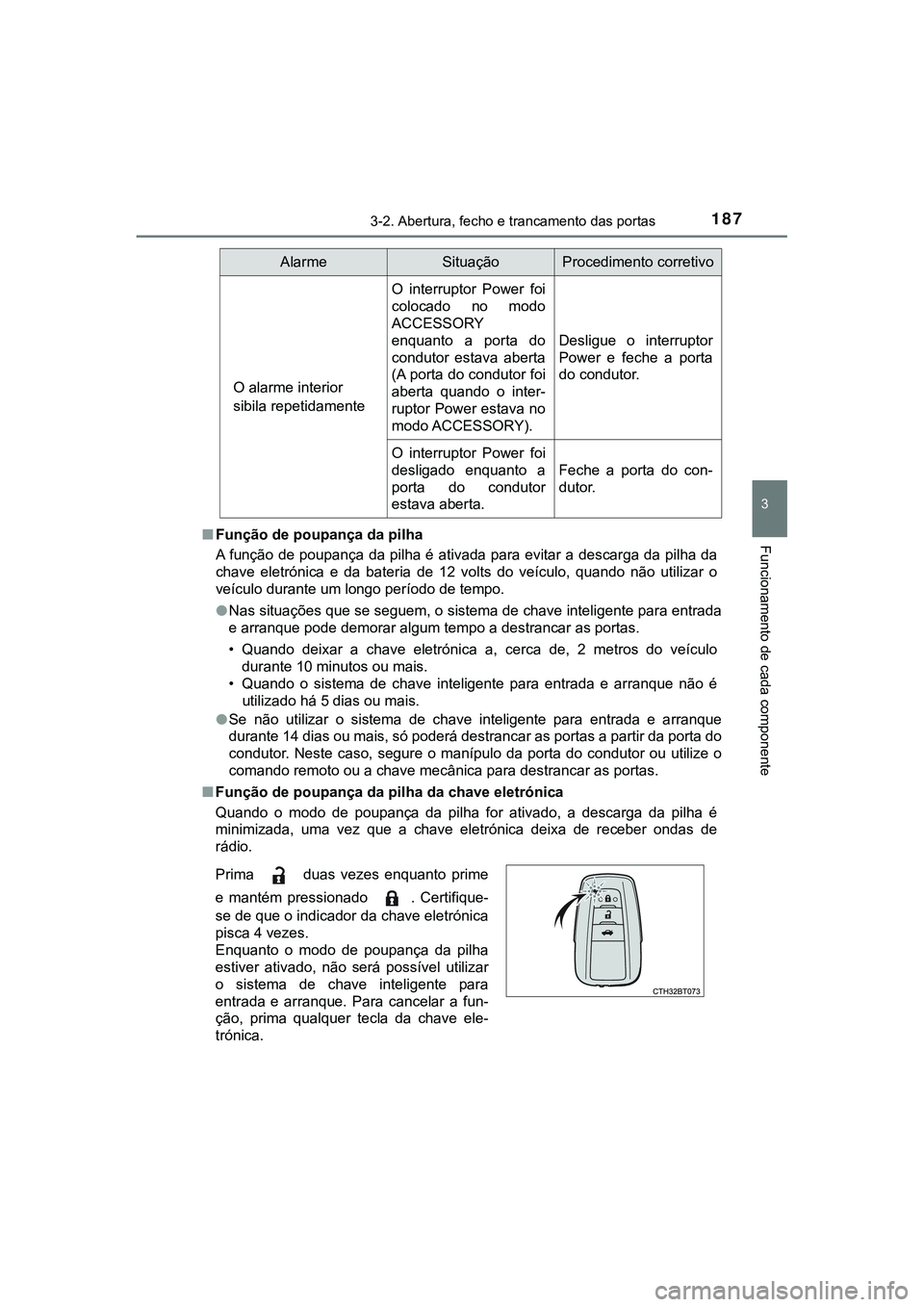

Funcionamento de cada componente■Função de poupança da pilha
A função de poupança da pilha é ativada para evitar a descarga da pilha da
chave eletrónica e da bateria de 12 volts do veículo, quando não utilizar o
veículo durante um longo período de tempo.
●Nas situações que se seguem, o sistema de chave inteligente para entrada
<0048000300440055005500440051005400580048000300530052004700480003004700480050005200550044005500030044004f004a0058005000030057004800500053005200030044000300470048005600570055004400510046004400550003004400
5600030053005200550057004400560011[
• Quando deixar a chave eletrónica a, cerca de, 2 metros do veículo
durante 10 minutos ou mais.
• Quando o sistema de chave inteligente para entrada e arranque não é
utilizado há 5 dias ou mais.
●Se não utilizar o sistema de chave inteligente para entrada e arranque
durante 14 dias ou mais, só poderá destrancar as portas a partir da porta do
condutor. Neste caso, segure o manípulo da porta do condutor ou utilize o
comando remoto ou a chave mecânica para destrancar as portas.
■Função de poupança da pilha da chave eletrónica
Quando o modo de poupança da pilha for ativado, a descarga da pilha é
minimizada, uma vez que a chave eletrónica deixa de receber ondas de
rádio.O alarme interior
sibila repetidamenteO interruptor Power foi
colocado no modo
ACCESSORY
enquanto a porta do
condutor estava aberta
(A porta do condutor foi
aberta quando o inter-
ruptor Power estava no
modo ACCESSORY).Desligue o interruptor
Power e feche a porta
do condutor.
O interruptor Power foi
desligado enquanto a
porta do condutor
estava aberta.Feche a porta do con-
dutor.
Prima duas vezes enquanto prime
e mantém pressionado . Certifique-
se de que o indicador da chave eletrónica
pisca 4 vezes.
Enquanto o modo de poupança da pilha
estiver ativado, não será possível utilizar
o sistema de chave inteligente para
entrada e arranque. Para cancelar a fun-
ção, prima qualquer tecla da chave ele-
trónica.
AlarmeSituaçãoProcedimento corretivo

1883-2. Abertura, fecho e trancamento das portas
CAMRY_HV_EE■Condições que afetam o funcionamento
O sistema de chave inteligente para entrada e arranque, comando remoto e
o sistema imobilizador utiliza ondas de rádio fracas. Nas situações que se
seguem, a comunicação entre a chave eletrónica e o veículo pode ser afe-
tada, comprometendo o funcionamento do sistema de chave inteligente para
entrada e arranque, comando remoto e sistema imobilizador. (Procedimento
corretivo: P. 592)
●Quando a pilha da chave eletrónica estiver gasta.
●Junto a uma torre de televisão, central elétrica, posto de abastecimento de
combustível, estação de rádio, ecrã gigante, aeroportos ou outros edifícios
geradores de fortes ondas de rádio ou ruído elétrico.
●Quando a chave eletrónica estiver em contacto com, ou coberta pelos
seguintes objetos metálicos.
• Cartões com banda magnética.
• Maços de cigarros que contenham no interior folhas de alumínio.
• Carteiras ou sacos metálicos.
• Moedas.
• Dispositivos de aquecimento das mãos feitos em metal.
• Suportes de media, tais como CD e DVD.
●Quando outras chaves sem fios (que emitam ondas de rádio) estiverem nas
imediações.
●Quando transportar a chave eletrónica juntamente com os seguintes dispo-
sitivos que emitem ondas de rádio.
• Rádios portáteis, telemóveis, telefones sem fios ou dispositivos de comu-
nicação sem fios
• Uma chave eletrónica de outro veículo, outra chave eletrónica do seu
<00590048007400460058004f00520003005200580003005800500003004600520050004400510047005200030055004800500052005700520003005400580048000300480050004c0057004400030052005100470044005600030047004800030055006900
47004c0052[
• Computadores ou agendas pessoais digitais (PDA)
• Leitores áudio digitais
• Sistemas de jogos portáteis
●Se o vidro traseiro estiver colorido com conteúdo metálico, ou tiver objetos
metálicos afixados.
●Quando colocar a chave eletrónica junto de um carregador de bateria ou de
dispositivos eletrónicos.
●Quando estacionar num parque de estacionamento de moedas onde são
emitidas ondas de rádio.
