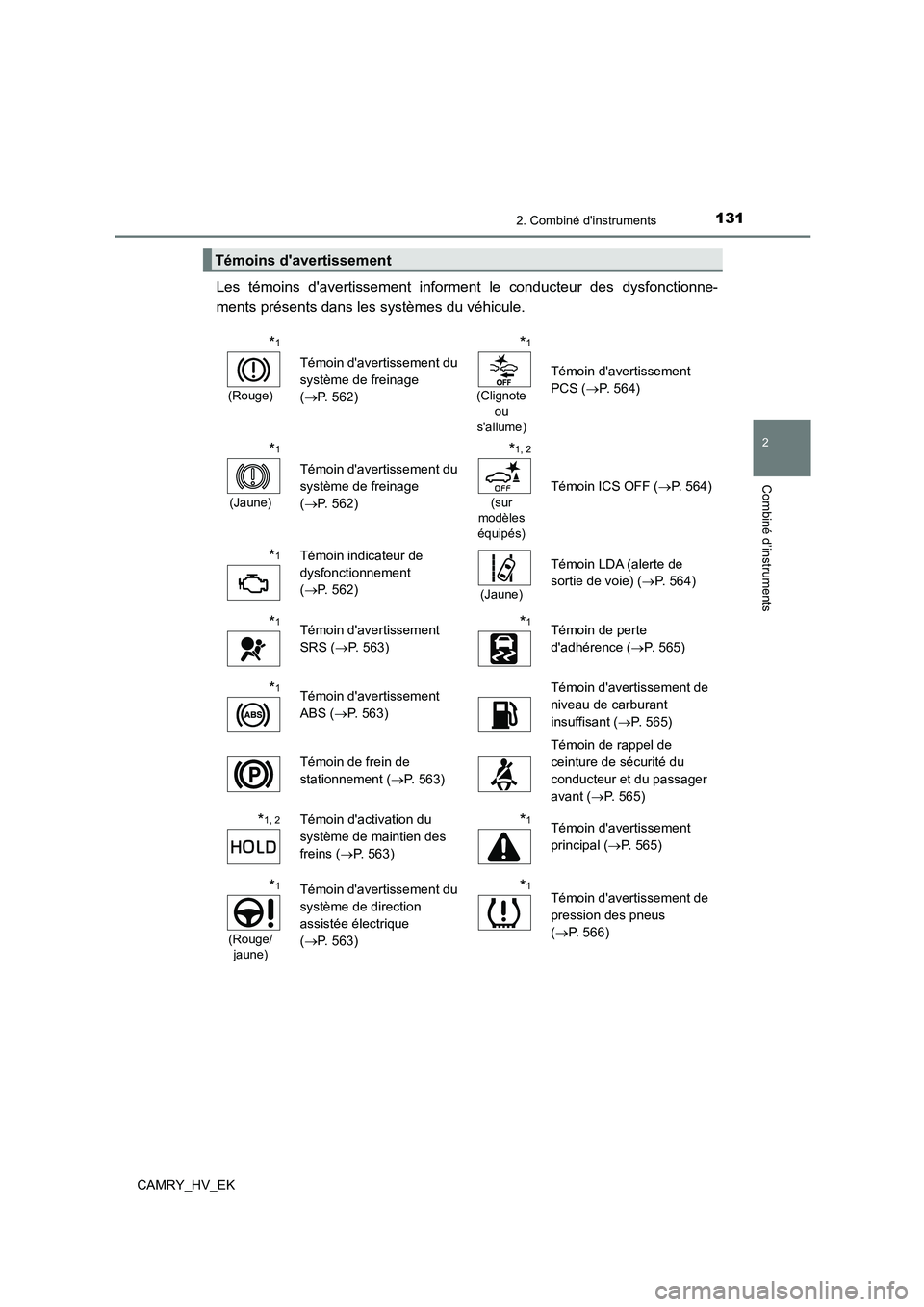

1312. Combiné d'instruments
2
Combiné d’instruments
CAMRY_HV_EK
Les témoins d'avertissement informent le conducteur des dysfonctionne-
ments présents dans les systèmes du véhicule.
Témoins d'avertissement
*1
(Rouge)
Témoin d'avertissement du
système de freinage
( P. 5 6 2 )
*1
(Clignote
ou s'allume)
Témoin d'avertissement
PCS ( P. 564)
*1
(Jaune)
Témoin d'avertissement du
système de freinage
( P. 5 6 2 )
*1, 2
(sur modèles
équipés)
Témoin ICS OFF ( P. 564)
*1Témoin indicateur de
dysfonctionnement
( P. 5 6 2 )(Jaune)
Témoin LDA (alerte de
sortie de voie) ( P. 5 6 4 )
*1Témoin d'avertissement
SRS ( P. 563)
*1Témoin de perte
d'adhérence ( P. 565)
*1Témoin d'avertissement
ABS ( P. 563)
Témoin d'avertissement de
niveau de carburant
insuffisant ( P. 565)
Témoin de frein de
stationnement ( P. 563)
Témoin de rappel de
ceinture de sécurité du
conducteur et du passager
avant ( P. 5 6 5 )
*1, 2Témoin d'activation du
système de maintien des
freins ( P. 563)
*1Témoin d'avertissement
principal ( P. 565)
*1
(Rouge/
jaune)
Témoin d'avertissement du
système de direction
assistée électrique
( P. 5 6 3 )
*1Témoin d'avertissement de
pression des pneus
( P. 5 6 6 )

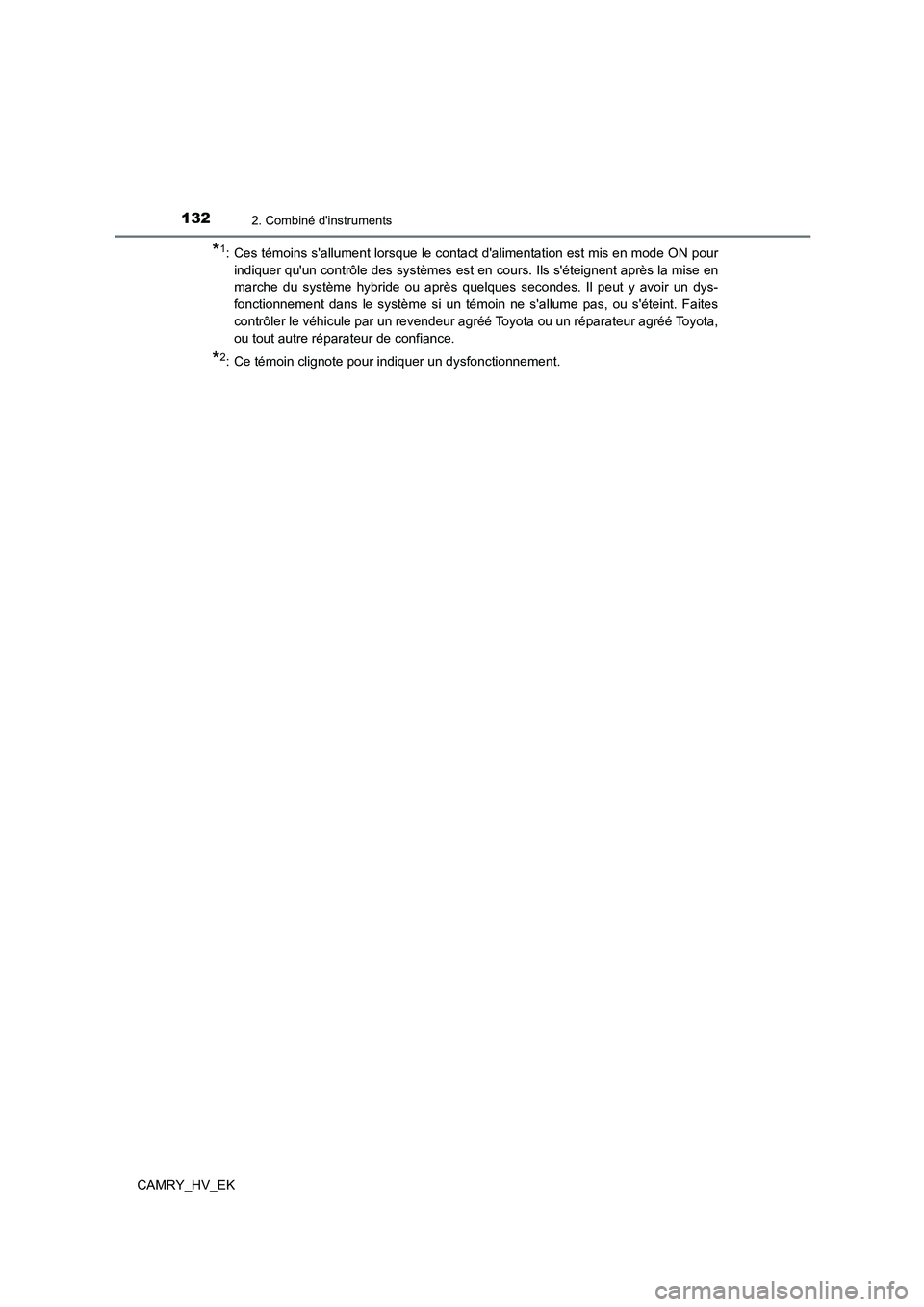

1322. Combiné d'instruments
CAMRY_HV_EK
*1: Ces témoins s'allument lorsque le contact d'alimentation est mis en mode ON pour
indiquer qu'un contrôle des systèmes est en cours. Ils s'éteignent après la mise en
marche du système hybride ou après quelques secondes. Il peut y avoir un dys-
fonctionnement dans le système si un témoin ne s'allume pas, ou s'éteint. Faites
contrôler le véhicule par un revendeur agréé Toyota ou un réparateur agréé Toyota,
ou tout autre réparateur de confiance.
*2: Ce témoin clignote pour indiquer un dysfonctionnement.

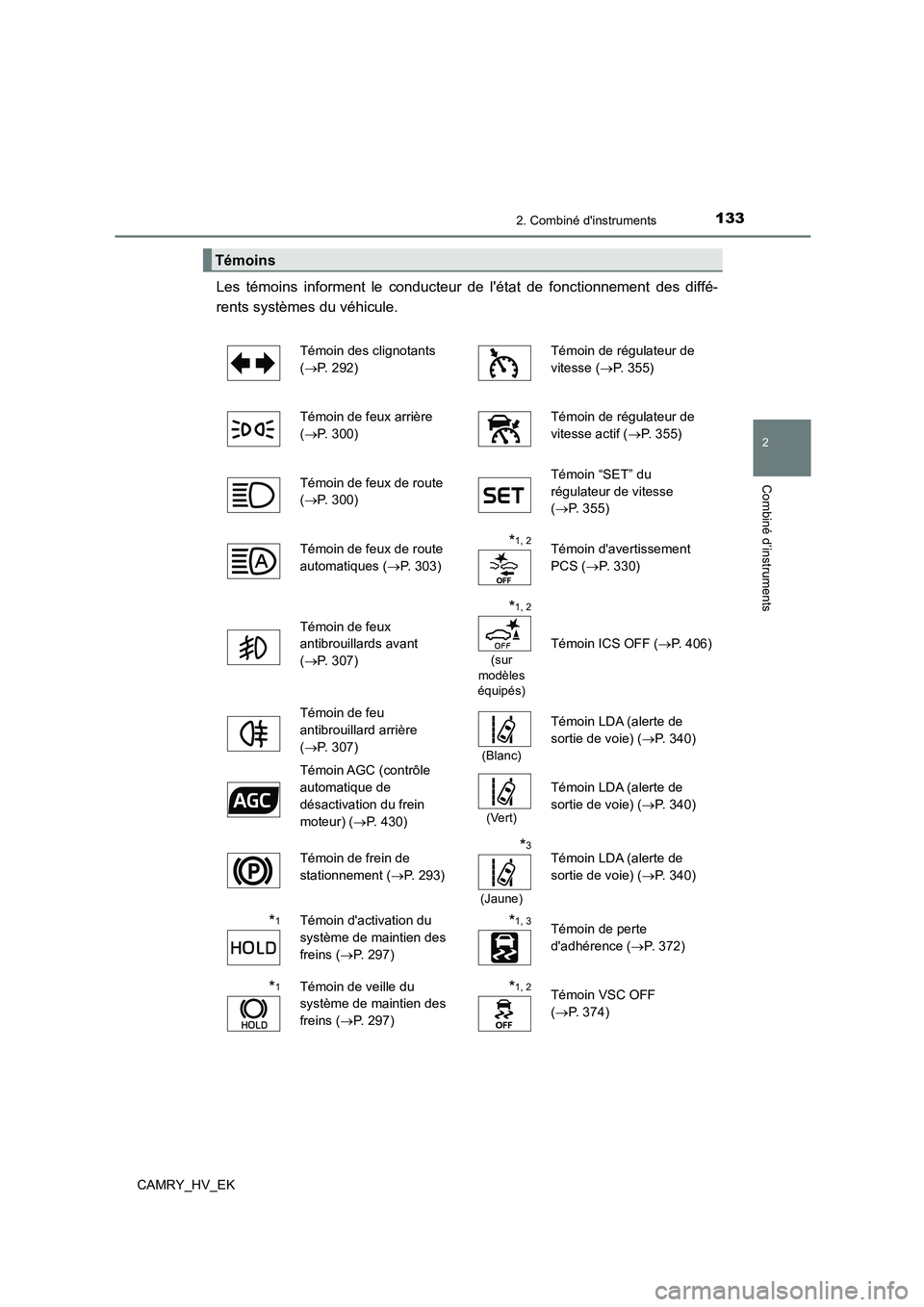

1332. Combiné d'instruments
2
Combiné d’instruments
CAMRY_HV_EK
Les témoins informent le conducteur de l'état de fonctionnement des diffé-
rents systèmes du véhicule.
Témoins
Témoin des clignotants
( P. 2 9 2 )
Témoin de régulateur de
vitesse ( P. 355)
Témoin de feux arrière
( P. 3 0 0 )
Témoin de régulateur de
vitesse actif ( P. 355)
Témoin de feux de route
( P. 3 0 0 )
Témoin “SET” du
régulateur de vitesse
( P. 3 5 5 )
Témoin de feux de route
automatiques ( P. 303)
*1, 2Témoin d'avertissement
PCS ( P. 330)
Témoin de feux
antibrouillards avant
( P. 3 0 7 )
*1, 2
(sur
modèles équipés)
Témoin ICS OFF ( P. 406)
Témoin de feu
antibrouillard arrière
( P. 3 0 7 )(Blanc)
Témoin LDA (alerte de
sortie de voie) ( P. 3 4 0 )
Témoin AGC (contrôle
automatique de
désactivation du frein
moteur) ( P. 430)(Vert)
Témoin LDA (alerte de
sortie de voie) ( P. 3 4 0 )
Témoin de frein de
stationnement ( P. 293)
*3
(Jaune)
Témoin LDA (alerte de
sortie de voie) ( P. 3 4 0 )
*1Témoin d'activation du
système de maintien des
freins ( P. 297)
*1, 3Témoin de perte
d'adhérence ( P. 372)
*1Témoin de veille du
système de maintien des
freins ( P. 297)
*1, 2Témoin VSC OFF
( P. 3 7 4 )

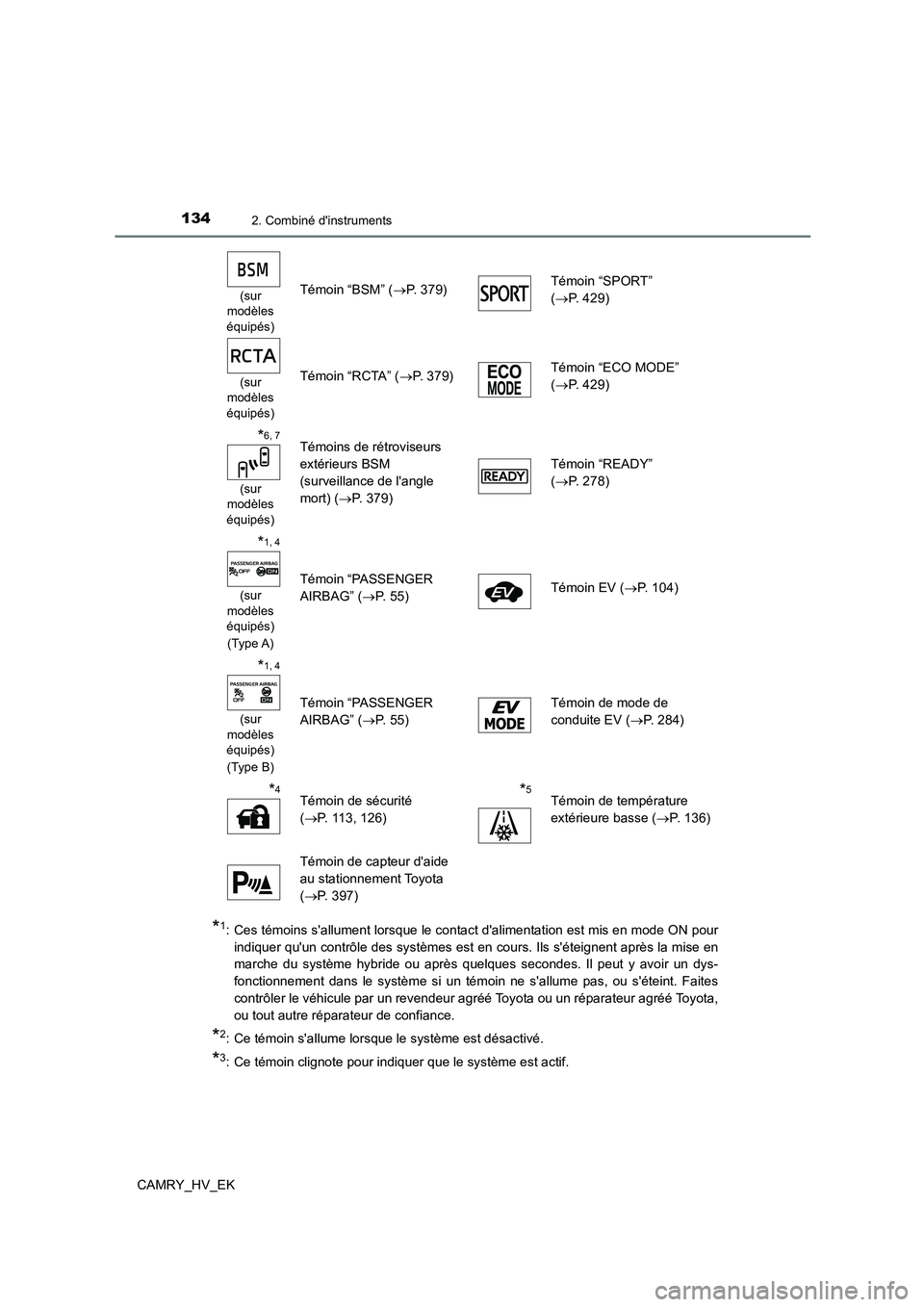

1342. Combiné d'instruments
CAMRY_HV_EK
*1: Ces témoins s'allument lorsque le contact d'alimentation est mis en mode ON pour
indiquer qu'un contrôle des systèmes est en cours. Ils s'éteignent après la mise en
marche du système hybride ou après quelques secondes. Il peut y avoir un dys-
fonctionnement dans le système si un témoin ne s'allume pas, ou s'éteint. Faites
contrôler le véhicule par un revendeur agréé Toyota ou un réparateur agréé Toyota,
ou tout autre réparateur de confiance.
*2: Ce témoin s'allume lorsque le système est désactivé.
*3: Ce témoin clignote pour indiquer que le système est actif.
(sur
modèles équipés)
Témoin “BSM” ( P. 379) Témoin “SPORT”
( P. 4 2 9 )
(sur
modèles équipés)
Témoin “RCTA” ( P. 379) Témoin “ECO MODE”
( P. 4 2 9 )
*6, 7
(sur modèles
équipés)
Témoins de rétroviseurs
extérieurs BSM
(surveillance de l'angle
mort) ( P. 3 7 9 )
Témoin “READY”
( P. 2 7 8 )
*1, 4
(sur
modèles
équipés)
(Type A)
Témoin “PASSENGER
AIRBAG” ( P. 5 5 ) Témoin EV ( P. 1 0 4 )
*1, 4
(sur
modèles
équipés)
(Type B)
Témoin “PASSENGER
AIRBAG” ( P. 5 5 )
Témoin de mode de
conduite EV ( P. 284)
*4Témoin de sécurité
( P. 113, 126)
*5Témoin de température
extérieure basse ( P. 136)
Témoin de capteur d'aide
au stationnement Toyota
( P. 3 9 7 )

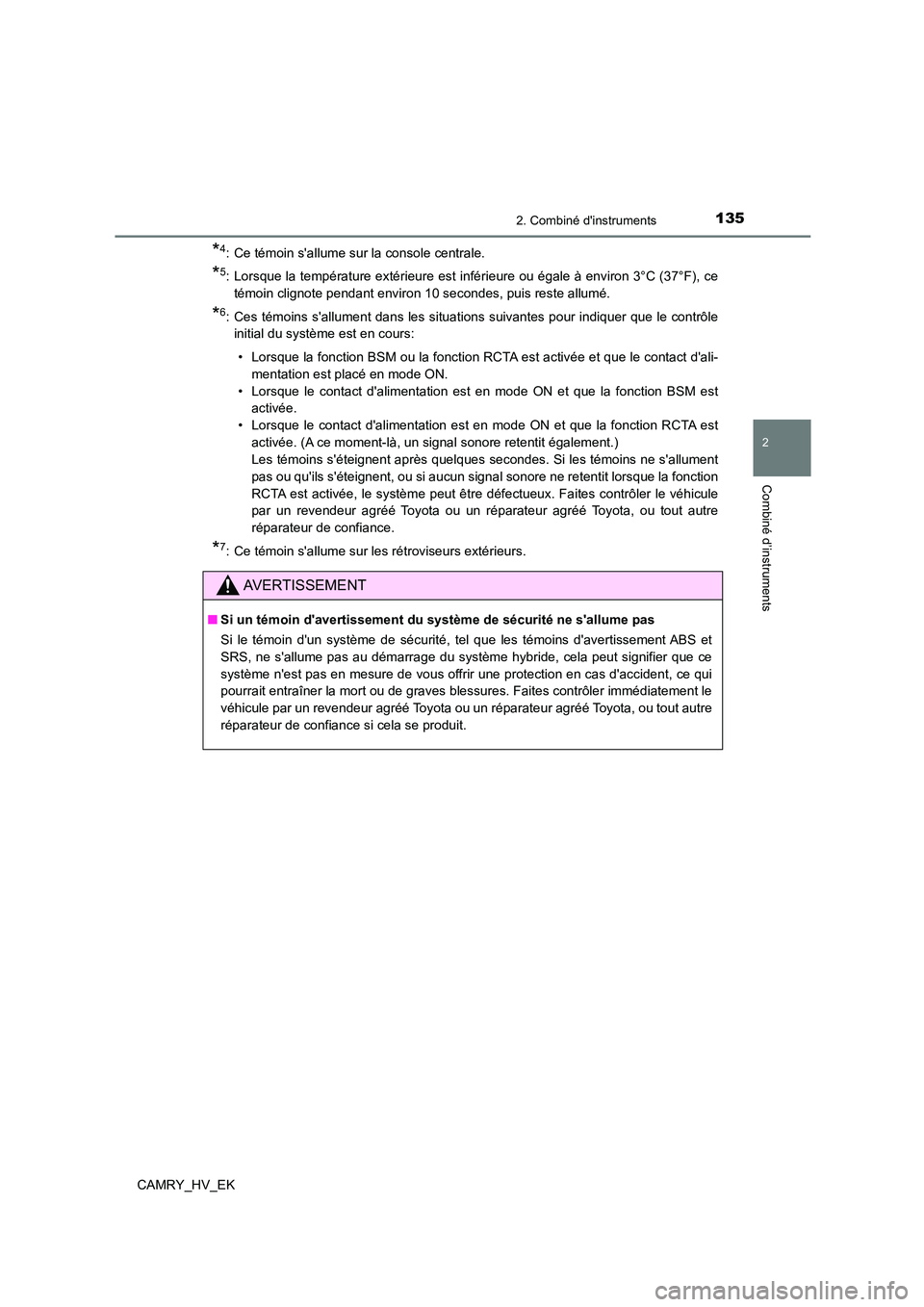

1352. Combiné d'instruments
2
Combiné d’instruments
CAMRY_HV_EK
*4: Ce témoin s'allume sur la console centrale.
*5: Lorsque la température extérieure est inférieure ou égale à environ 3°C (37°F), ce
témoin clignote pendant environ 10 secondes, puis reste allumé.
*6: Ces témoins s'allument dans les situations suivantes pour indiquer que le contrôle
initial du système est en cours:
• Lorsque la fonction BSM ou la fonction RCTA est activée et que le contact d'ali-
mentation est placé en mode ON.
• Lorsque le contact d'alimentation est en mode ON et que la fonction BSM est
activée.
• Lorsque le contact d'alimentation est en mode ON et que la fonction RCTA est
activée. (A ce moment-là, un signal sonore retentit également.)
Les témoins s'éteignent après quelques secondes. Si les témoins ne s'allument
pas ou qu'ils s'éteignent, ou si aucun signal sonore ne retentit lorsque la fonction
RCTA est activée, le système peut être défectueux. Faites contrôler le véhicule
par un revendeur agréé Toyota ou un réparateur agréé Toyota, ou tout autre
réparateur de confiance.
*7: Ce témoin s'allume sur les rétroviseurs extérieurs.
AVERTISSEMENT
■ Si un témoin d'avertissement du système de sécurité ne s'allume pas
Si le témoin d'un système de sécurité, tel que les témoins d'avertissement ABS et
SRS, ne s'allume pas au démarrage du système hybride, cela peut signifier que ce
système n'est pas en mesure de vous offrir une protection en cas d'accident, ce qui
pourrait entraîner la mort ou de graves blessures. Faites contrôler immédiatement le
véhicule par un revendeur agréé Toyota ou un réparateur agréé Toyota, ou tout autre
réparateur de confiance si cela se produit.

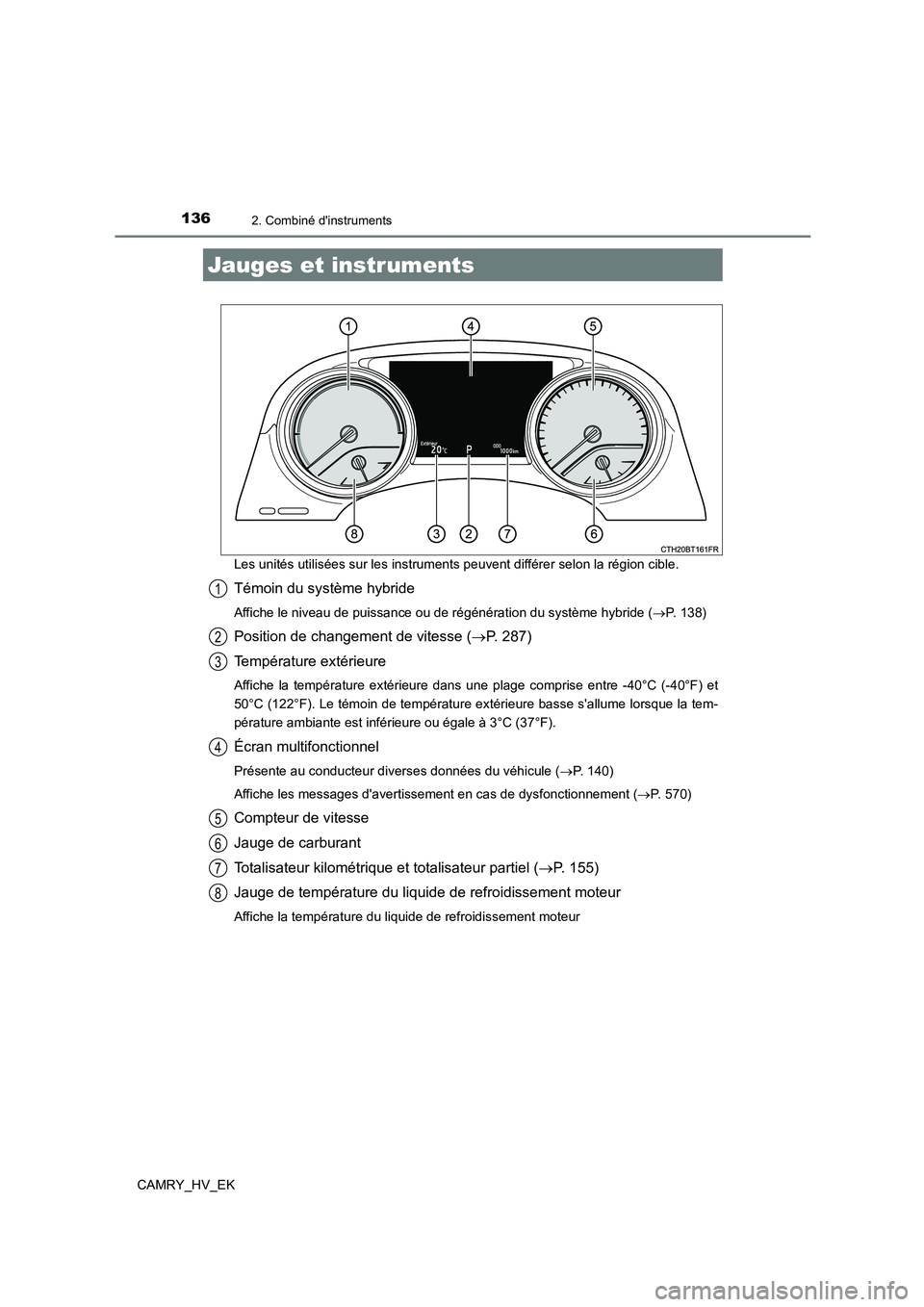

1362. Combiné d'instruments
CAMRY_HV_EK
Les unités utilisées sur les instruments peuvent différer selon la région cible.
Témoin du système hybride
Affiche le niveau de puissance ou de régénération du système hybride ( P. 138)
Position de changement de vitesse (P. 287)
Température extérieure
Affiche la température extérieure dans une plage comprise entre -40°C (-40°F) et
50°C (122°F). Le témoin de température extérieure basse s'allume lorsque la tem-
pérature ambiante est inférieure ou égale à 3°C (37°F).
Écran multifonctionnel
Présente au conducteur diverses données du véhicule ( P. 140)
Affiche les messages d'avertissement en cas de dysfonctionnement ( P. 570)
Compteur de vitesse
Jauge de carburant
Totalisateur kilométrique et totalisateur partiel ( P. 155)
Jauge de température du liquide de refroidissement moteur
Affiche la température du liquide de refroidissement moteur
Jauges et instruments
1
2
3
4
5
6
7
8

1372. Combiné d'instruments
2
Combiné d’instruments
CAMRY_HV_EK

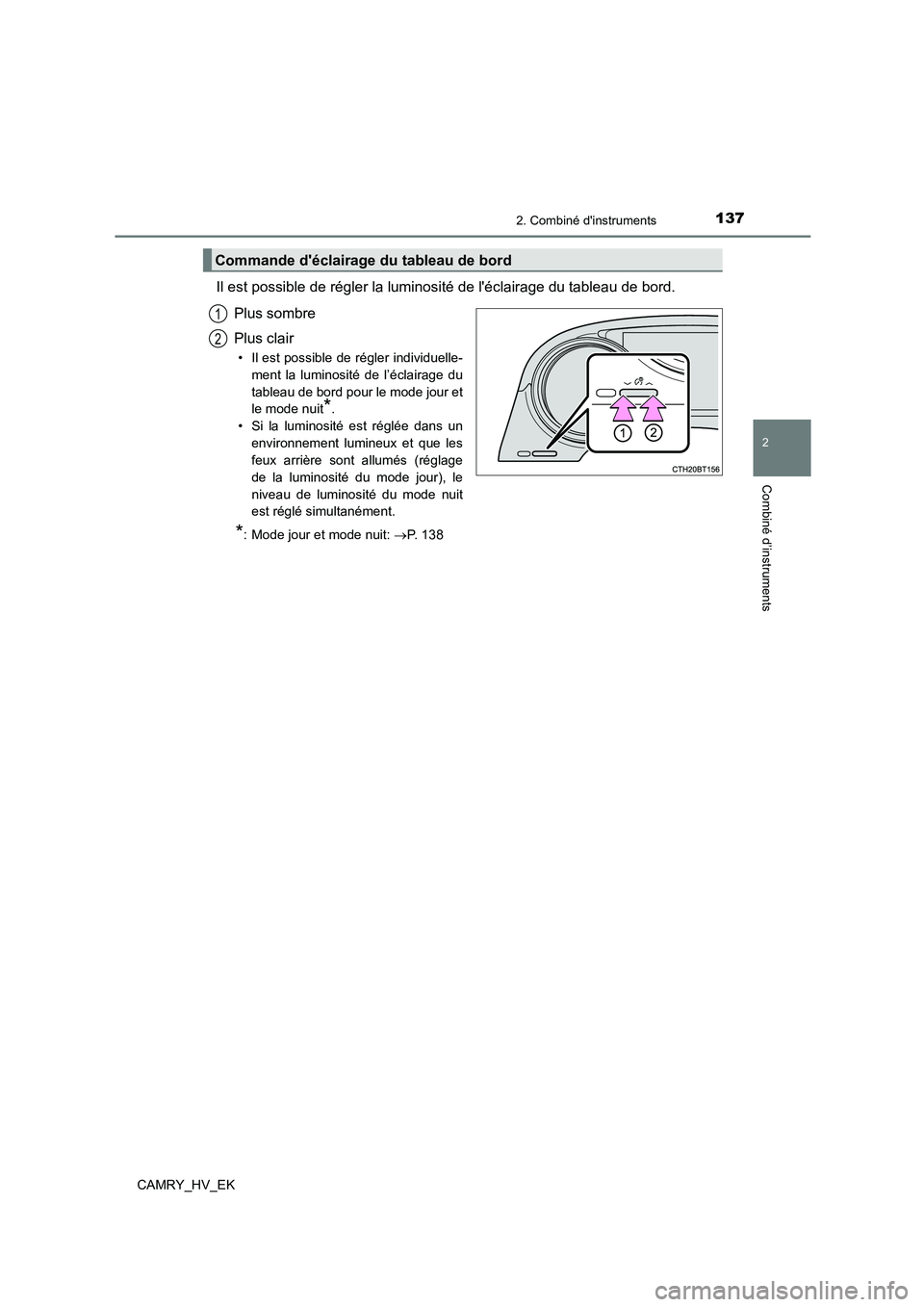

Il est possible de régler la luminosité de l'éclairage du tableau de bord.
Plus sombre
Plus clair
• Il est possible de régler individuelle-
ment la luminosité de l’éclairage du
tableau de bord pour le mode jour et
le mode nuit*.
• Si la luminosité est réglée dans un
environnement lumineux et que les
feux arrière sont allumés (réglage
de la luminosité du mode jour), le
niveau de luminosité du mode nuit
est réglé simultanément.
*: Mode jour et mode nuit: P. 138
Commande d'éclairage du tableau de bord
1
2

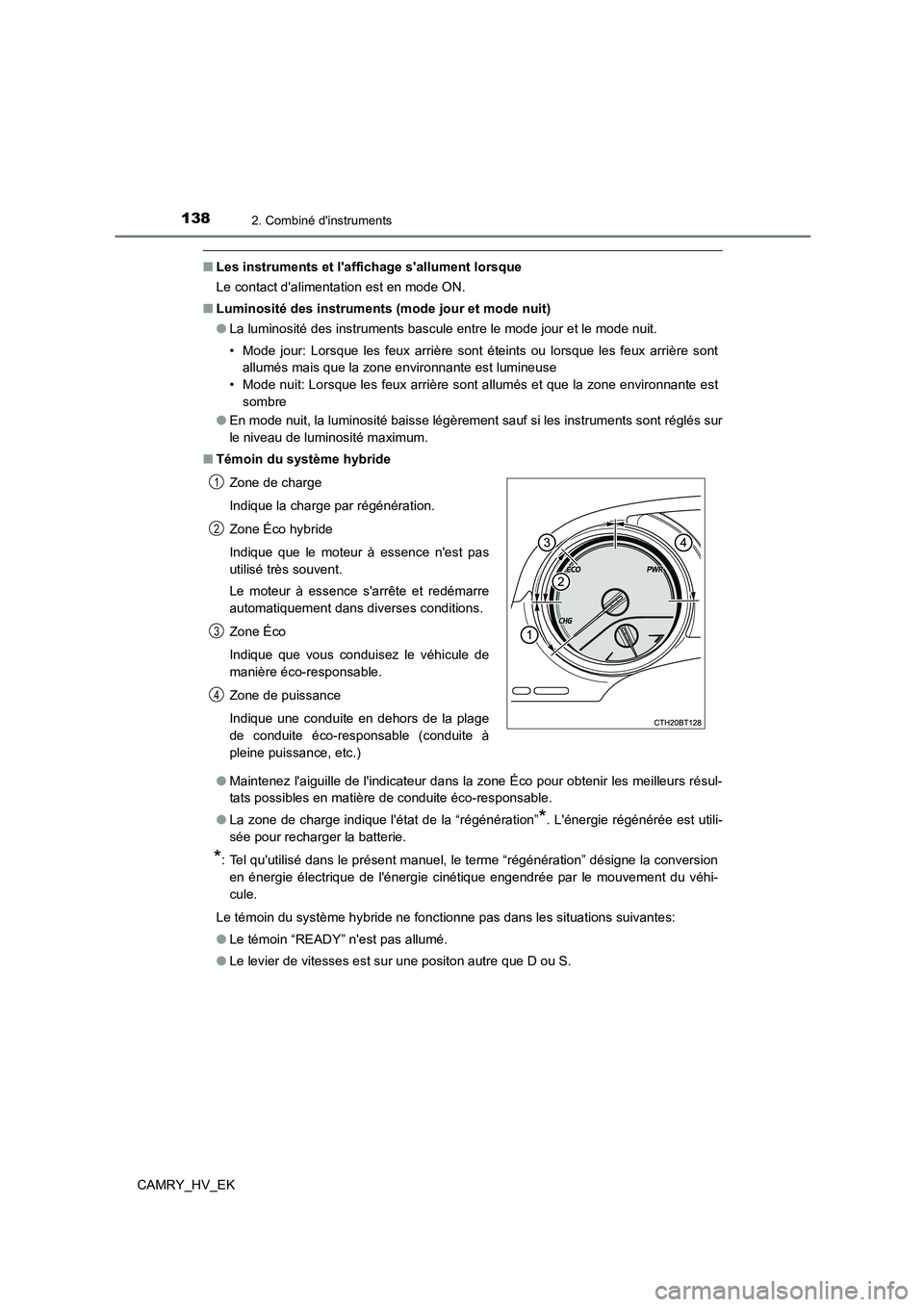

1382. Combiné d'instruments
CAMRY_HV_EK
■Les instruments et l'affichage s'allument lorsque
Le contact d'alimentation est en mode ON.
■ Luminosité des instruments (mode jour et mode nuit)
● La luminosité des instruments bascule entre le mode jour et le mode nuit.
• Mode jour: Lorsque les feux arrière sont éteints ou lorsque les feux arrière sont
allumés mais que la zone environnante est lumineuse
• Mode nuit: Lorsque les feux arrière sont allumés et que la zone environnante est
sombre
● En mode nuit, la luminosité baisse légèrement sauf si les instruments sont réglés sur
le niveau de luminosité maximum.
■ Témoin du système hybride
● Maintenez l'aiguille de l'indicateur dans la zone Éco pour obtenir les meilleurs résul-
tats possibles en matière de conduite éco-responsable.
● La zone de charge indique l'état de la “régénération”*. L'énergie régénérée est utili-
sée pour recharger la batterie.
*: Tel qu'utilisé dans le présent manuel, le terme “régénération” désigne la conversion
en énergie électrique de l'énergie cinétique engendrée par le mouvement du véhi-
cule.
Le témoin du système hybride ne fonctio nne pas dans les situations suivantes:
● Le témoin “READY” n'est pas allumé.
● Le levier de vitesses est sur une positon autre que D ou S.
Zone de charge
Indique la charge par régénération.
Zone Éco hybride
Indique que le moteur à essence n'est pas
utilisé très souvent.
Le moteur à essence s'arrête et redémarre
automatiquement dans diverses conditions.
Zone Éco
Indique que vous conduisez le véhicule de
manière éco-responsable.
Zone de puissance
Indique une conduite en dehors de la plage
de conduite éco-responsable (conduite à
pleine puissance, etc.)
1
2
3
4

1392. Combiné d'instruments
2
Combiné d’instruments
CAMRY_HV_EK
■ Régime moteur
Sur les véhicules hybrides, le régime moteur est contrôlé avec précision afin d'aider à
améliorer la consommation de carburant et de réduire les émissions polluantes, etc.
Le régime moteur affiché peut différer même si les conditions d'utilisation et de
conduite du véhicule sont identiques.
■ Affichage de la température extérieure
Dans les situations suivantes, la température extérieure correcte risque de ne pas
s'afficher, ou le temps de réponse de l'affichage risque d'être plus long qu'à l'accoutu-
mée:
● À l'arrêt ou pendant la conduite à basse vitesse (moins de 25 km/h [16 mph])
● Lorsque la température extérieure a brusquement changé (à l'entrée/la sortie d'un
garage, dans un tunnel, etc.)
● Lorsque “” ou “E” est affiché, le système peut présenter un dysfonctionnement.
Amenez votre véhicule chez un revendeur agréé Toyota ou un réparateur agréé
Toyota, ou tout autre réparateur de confiance.
NOTE
■ Pour éviter d'endommager le moteur et ses composants
Il est possible que le moteur soit en train de surchauffer si la jauge de température
de liquide de refroidissement moteur est dans la zone rouge (H). Dans ce cas, arrê-
tez immédiatement le véhicule en lieu sûr, et vérifiez le moteur une fois ce dernier
complètement refroidi. ( P. 620)

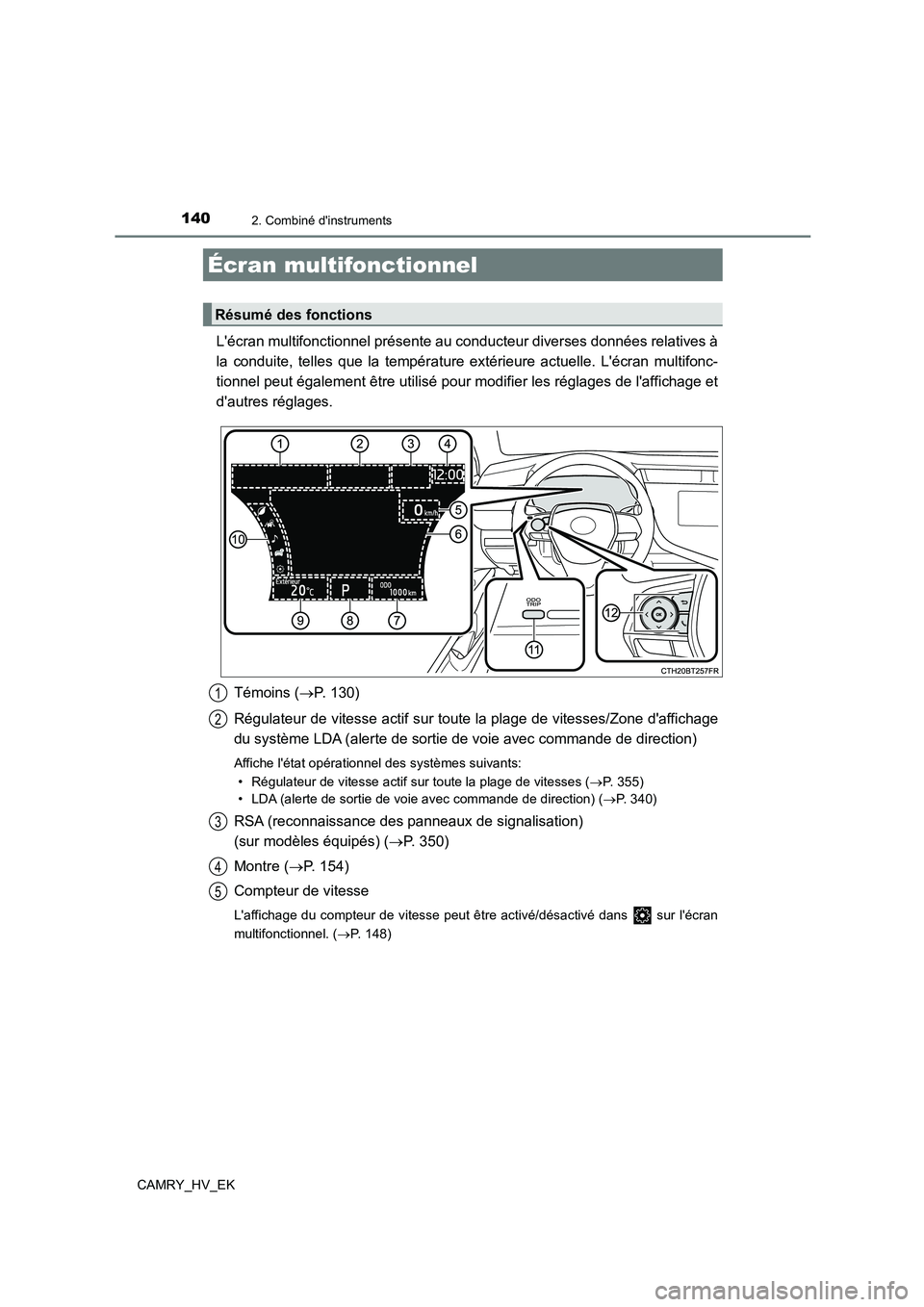

1402. Combiné d'instruments
CAMRY_HV_EK
L'écran multifonctionnel présente au conducteur diverses données relatives à
la conduite, telles que la température extérieure actuelle. L'écran multifonc-
tionnel peut également être utilisé pour modifier les réglages de l'affichage et
d'autres réglages.
Témoins ( P. 130)
Régulateur de vitesse actif sur toute la plage de vitesses/Zone d'affichage
du système LDA (alerte de sortie de voie avec commande de direction)
Affiche l'état opérationnel des systèmes suivants:
• Régulateur de vitesse actif sur toute la plage de vitesses ( P. 355)
• LDA (alerte de sortie de voie avec commande de direction) ( P. 340)
RSA (reconnaissance des panneaux de signalisation)
(sur modèles équipés) ( P. 350)
Montre ( P. 154)
Compteur de vitesse
L'affichage du compteur de vitesse peut être activé/désactivé dans sur l'écran
multifonctionnel. ( P. 148)
Écran multifonctionnel
Résumé des fonctions
1
2
3
4
5
