• Observera att inte alla bilbarnstolar
passar till alla bilar. Kontrollera vilka
platser bilbarnstolen passar in på
innan du använder eller köper en
bilbarnstol. (→Sid. 42)
VARNING!
När ett barn åker i bilen
Vidta följande försiktighetsåtgärder.
Försummelse kan leda till svåra eller
livshotande skador.
• För effektivt skydd mot bilolyckor
och häftiga inbromsningar måste
barn alltid sitta fastspända med
antingen bälte eller barnstol som
är korrekt installerad. Följ
monteringsanvisningarna som
medföljer bilbarnstolen. Allmänna
monteringsanvisningar finns i denna
handbok.
• Toyota framhåller med skärpa vikten
av att barn alltid ska sitta i
bilbarnstolar som är lämpliga för
deras storlek och vikt om de är för
små för att använda bilens reguljära
säkerhetsbälten. Olycksstatistiken
visar att barn som sitter rätt
fastspända i baksätet är säkrare än
om de sitter i framsätet.
• Att hålla ett barn i armarna ger inget
skydd som kan jämföras med en
bilbarnstol. Vid en olycka kan barnet
slungas mot vindrutan eller klämmas
mellan den som håller barnet och
kupéinteriören.
Hantera bilbarnstolen
Om bilbarnstolen inte är säkert
förankrad kan barnet eller andra
passagerare skadas svårt och i värsta
fall dödas vid en plötslig inbromsning,
tvär sväng eller en olycka.
• Om bilen skulle ta emot en hårt stöt
vid en olycka eller liknande kan
bilbarnstolen eventuellt få skador
som inte är direkt synliga. I så fall får
du inte använda bilbarnstolen igen.
VARNING!(Fortsättning)
• Beroende på bilbarnstolen kan det
vara svårt eller omöjligt att montera
den. Kontrollera i sådana fall om
bilbarnstolen är lämplig för
montering i bilen. (→Sid. 42) Läs
noggrant om monteringsmetoden i
denna instruktionsbok såväl som i
anvisningarna som medföljde
bilbarnstolen så att reglerna för
användning följs vid montering och
användning.
• Se till att bilbarnstolen sitter fast
ordentligt på sätet även om den inte
används. Förvara inte en bilbarnstol
löst i kupén.
• Om bilbarnstolen måste demonteras
ska den tas ut ur bilen eller förvaras
på säkert sätt i bagagerummet.
När du använder en bilbarnstol
Vid montering av bilbarnstol på ett
framsätespassagerarens plats
Montera bilbarnstolen på baksätet för
barnets säkerhet. Ställ in
framsätespassagerarens säte enligt
följande och montera bilbarnstolen om
det inte kan undvikas att en bilbarnstol
installeras på framsätespassagerarens
plats.
• Flytta framsätet bakåt så långt det
går. Om passagerarsätet är försett
med funktion för höjdinställning ska
det höjas till det översta läget.
• Justera ryggstödets lutning till helt
upprätt läge.
1 .2 Säkerhet för barn
39
1
TRYGGHET OCH SÄKERHET

Vid montering av framåtvänd
bilbarnstol, om det finns ett utrymme
mellan bilbarnstolen och ryggstödet ska
ryggstödets vinkel justeras tills
bilbarnstolen har god kontakt med
ryggstödet.
• Om nackskyddet hindrar bilbarnstolen
ska det tas bort om det är möjligt.
Ställ annars in nackskyddet i det översta
läget.
• Ej lämplig för bilbarnstol med
stödben.
VARNING!
När du använder en bilbarnstol
Vidta följande försiktighetsåtgärder.
Försummelse kan leda till svåra eller
livshotande skador.
• Modeller utan manuell
i-/urkopplingskontakt för
krockkudde: Placera aldrig en
bakåtvänd bilbarnstol på
passagerarplatsen. Om en olycka
skulle inträffa kan den explosiva
uppblåsningen av krockkudden på
passagerarsidan fram orsaka barnet
svåra eller livshotande skador.
VARNING!(Fortsättning)
• Modeller med manuell
i-/urkopplingskontakt för
krockkudde: Använd aldrig en
bakåtvänd bilbarnstol på
framsätespassagerarens säte
när den manuella i-/
urkopplingskontakten till
framsätespassagerarens krockkudde
är aktiverad (→Sid. 36) Om en
olycka skulle inträffa kan den snabba
uppblåsningen av krockkudden på
passagerarsidan i fram orsaka
barnet svåra eller livshotande
skador.
När du använder en bilbarnstol
1 .2 Säkerhet för barn
40

VARNING!(Fortsättning)
• En eller flera dekaler, som ärplacerad(e) på solskyddet till
passagerarplatsen, indikerar att det
är förbjudet att förankra en
bakåtvänd bilbarnstol på
framsätespassagerarens plats.
Närmare information om
dekalen/dekalerna på solskyddet
visas i bilden nedan.
• Endast om det är absolut oundvikligtkan en framåtvänd bilbarnstol
placeras på framsätet. När du
använder en framåtvänd bilbarnstol
på framsätespassagerarens plats ska
du alltid skjuta sätet så långt bakåt
som möjligt. Svåra eller livshotande
skador kan annars uppstå om
krockkuddarna skulle utlösas (blåsas
upp).
När du använder en bilbarnstol
VARNING!(Fortsättning)
• Låt inte ett barn luta huvudet eller någon annan kroppsdel mot
framdörren eller mot den del av
stolen, främre eller bakre stolpen
eller takets sidolist varifrån
sidokrockkuddar och
sidokrockgardiner utlöses även om
han/hon sitter i en bilbarnstol.
Sidokrockkuddar och
sidokrockgardiner blåses upp med
våldsam kraft och kan orsaka barnet
svåra eller livshotande skador.
• När en bälteskudde har monterats ska du alltid kontrollera att
axelremmen sitter tvärs över
barnets axel. Säkerhetsbältet får
inte ligga mot halsen, men det får
inte heller sitta så att det kan glida
ned från axeln.
• Använd en bilbarnstol som är lämplig för barnets ålder och storlek, och
montera den på baksätet.
• Om förarsätet stöter i bilbarnstolenoch hindrar att den monteras på rätt
sätt ska du montera bilbarnstolen på
baksätets högra sida (vänsterstyrda
modeller) eller vänstra sida
(högerstyrda modeller). (→Sid. 43,
Sid. 46)
1 .2 Säkerhet för barn
41
1
TRYGGHET OCH SÄKERHET

Lämpliga placeringar av bilbarnstol på
respektive säte
Lämpliga placeringar av bilbarnstol på
respektive säte
Lämplighet för placering av bilbarnstol
(→Sid. 43) på respektive säte visar typen
av bilbarnstol som kan användas samt
möjliga placeringar för installation med
symboler.
Bilbarnstolen som rekommenderas som
lämplig för ditt barn kan också väljas.
Kontrollera annars [Rekommenderade
bilbarnstolar och lämplighetstabell] med
rekommenderade bilbarnstolar.
(→Sid. 45)
Kontrollera den valda bilbarnstolen
tillsammans med följande [Innan
lämpligheten för bilbarnstol på
respektive säte bekräftas].
Innan lämpligheten för bilbarnstol på
respektive säte bekräftas
1. Kontrollera normerna för
bilbarnstolen.
Använd en bilbarnstol som uppfyller
UN(ECE) R44*1eller UN(ECE) R129*1, 2.
Följande godkännandemärke visas på
bilbarnstolar som följer standarden.
Kontrollera att ett godkännandemärke
finns på bilbarnstolen.
Exempel på de bestämmelsenummer
som visas
1Godkännandemärket UN(ECE)
R44*3Viktgruppen för barnet
som är avsett för ett
godkännandemärke UN(ECE)
R44 indikeras.
2Godkännandemärket UN(ECE)
R129*3Längdgruppen som
baseras på det aktuella barnets
längd, såväl som vikten för ett
godkännandemärke enligt
UN(ECE) R129 indikeras.
*1: UN(ECE) R44 och UN(ECE) R129 är
FN:s reglementen för bilbarnstolar.
*2: Bilbarnstolarna som nämns i
tabellen finns eventuellt inte utanför
EU-området.
*3: Märket som visas kan variera
beroende på produkten.
2. Kontrollera bilbarnstolens kategori.
Kontrollera godkännandemärket för
bilbarnstolen för vilken av följande
kategorier den är lämplig.
Om du är tveksam, kontrollera
användarguiden som medföljer
bilbarnstolen, eller kontakta
återförsäljaren av bilbarnstolen.
• "universal"
• "semi-universal"
• "begränsad"
• "fordonsspecifik"
1 .2 Säkerhet för barn
42

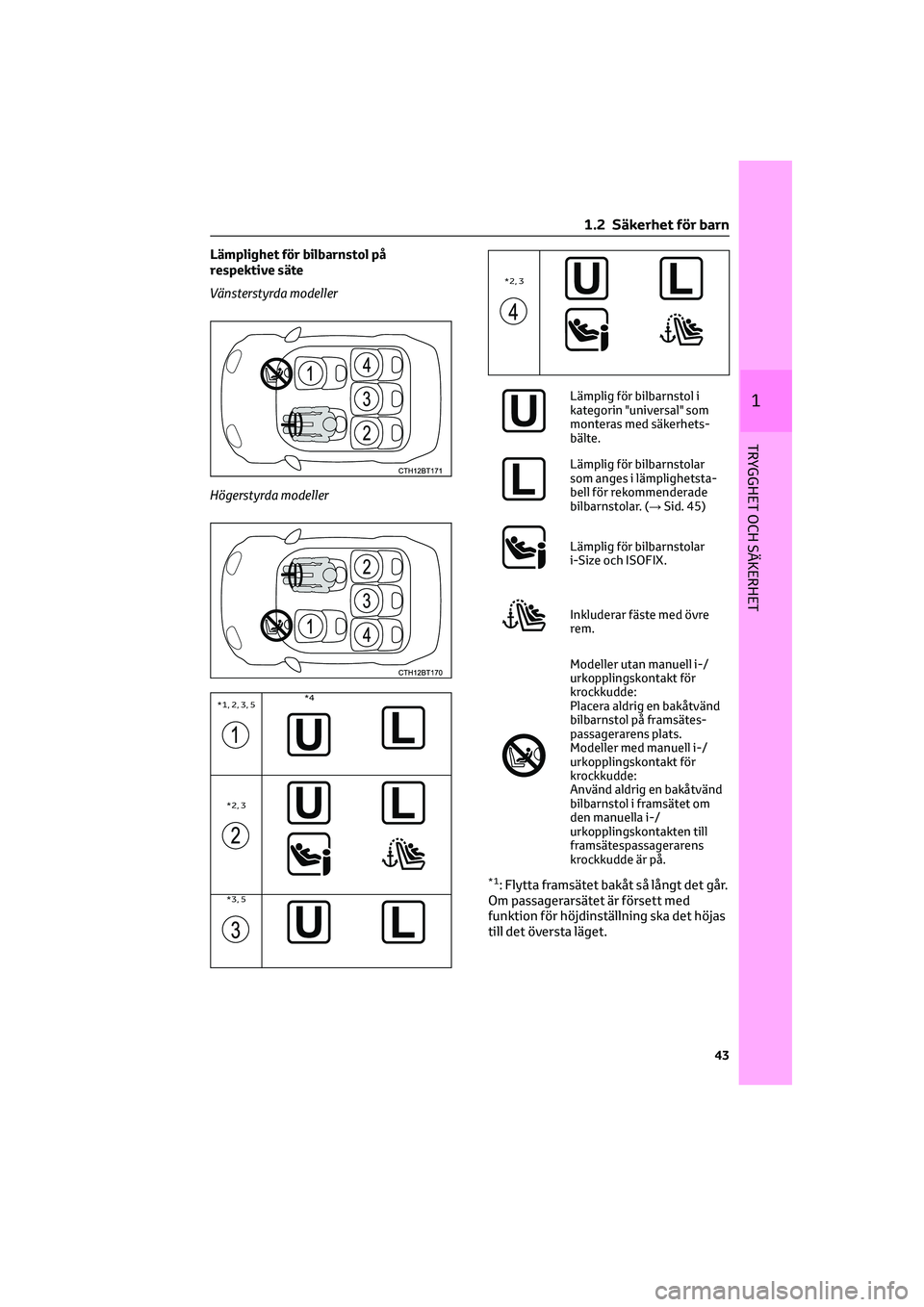

Lämplighet för bilbarnstol på
respektive säte
Vänsterstyrda modeller
Högerstyrda modeller
*1, 2, 3, 5*4
*2, 3
*3, 5
*2, 3
Lämplig för bilbarnstol i
kategorin "universal" som
monteras med säkerhets-
bälte.
Lämplig för bilbarnstolar
som anges i lämplighetsta-
bell för rekommenderade
bilbarnstolar. (→Sid. 45)
Lämplig för bilbarnstolar
i-Size och ISOFIX.
Inkluderar fäste med övre
rem.
Modeller utan manuell i-/
urkopplingskontakt för
krockkudde:
Placera aldrig en bakåtvänd
bilbarnstol på framsätes-
passagerarens plats.
Modeller med manuell i-/
urkopplingskontakt för
krockkudde:
Använd aldrig en bakåtvänd
bilbarnstol i framsätet om
den manuella i-/
urkopplingskontakten till
framsätespassagerarens
krockkudde är på.
*1: Flytta framsätet bakåt så långt det går.
Om passagerarsätet är försett med
funktion för höjdinställning ska det höjas
till det översta läget.
1 .2 Säkerhet för barn
43
1
TRYGGHET OCH SÄKERHET

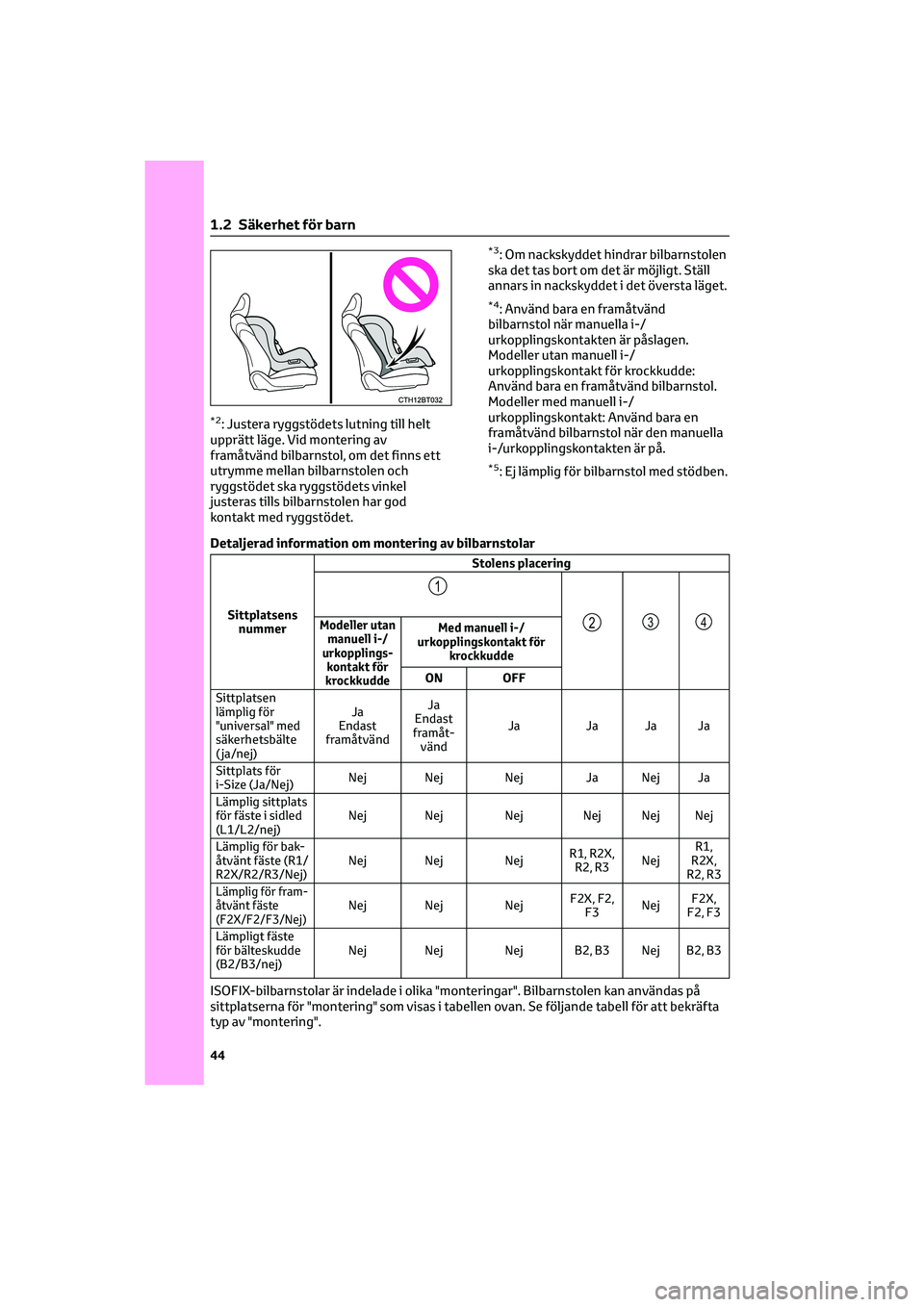

*2: Justera ryggstödets lutning till helt
upprätt läge. Vid montering av
framåtvänd bilbarnstol, om det finns ett
utrymme mellan bilbarnstolen och
ryggstödet ska ryggstödets vinkel
justeras tills bilbarnstolen har god
kontakt med ryggstödet.
*3: Om nackskyddet hindrar bilbarnstolen
ska det tas bort om det är möjligt. Ställ
annars in nackskyddet i det översta läget.
*4: Använd bara en framåtvänd
bilbarnstol när manuella i-/
urkopplingskontakten är påslagen.
Modeller utan manuell i-/
urkopplingskontakt för krockkudde:
Använd bara en framåtvänd bilbarnstol.
Modeller med manuell i-/
urkopplingskontakt: Använd bara en
framåtvänd bilbarnstol när den manuella
i-/urkopplingskontakten är på.
*5: Ej lämplig för bilbarnstol med stödben.
Detaljerad information om montering av bilbarnstolar
Sittplatsens
nummerStolens placering
1
234Modeller utan
manuell i-/
urkopplings-
kontakt för
krockkuddeMed manuell i-/
urkopplingskontakt för
krockkudde
ON OFF
Sittplatsen
lämplig för
"universal" med
säkerhetsbälte
( ja/nej)Ja
Endast
framåtvändJa
Endast
framåt-
vändJa Ja Ja Ja
Sittplats för
i-Size (Ja/Nej)Nej Nej Nej Ja Nej Ja
Lämplig sittplats
för fäste i sidled
(L1/L2/nej)Nej Nej Nej Nej Nej Nej
Lämplig för bak-
åtvänt fäste (R1/
R2X/R2/R3/Nej)Nej Nej NejR1, R2X,
R2, R3NejR1,
R2X,
R2, R3
Lämplig för fram-
åtvänt fäste
(F2X/F2/F3/Nej)Nej Nej NejF2X, F2,
F3NejF2X,
F2, F3
Lämpligt fäste
för bälteskudde
(B2/B3/nej)Nej Nej Nej B2, B3 Nej B2, B3
ISOFIX-bilbarnstolar är indelade i olika "monteringar". Bilbarnstolen kan användas på
sittplatserna för "montering" som visas i tabellen ovan. Se följande tabell för att bekräfta
typ av "montering".
1 .2 Säkerhet för barn
44

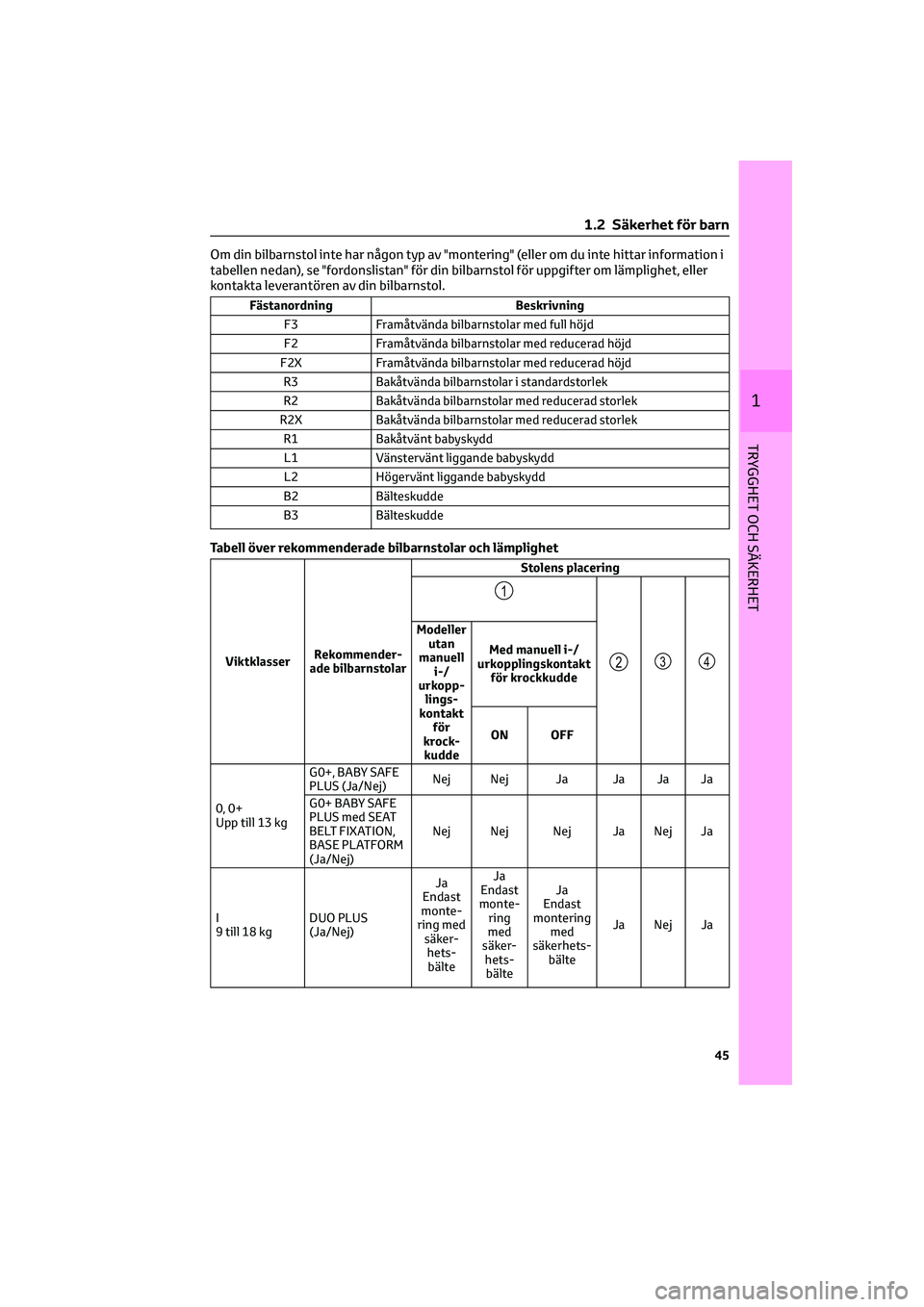

Om din bilbarnstol inte har någon typ av "montering" (eller om du inte hittar information i
tabellen nedan), se "fordonslistan" för din bilbarnstol för uppgifter om lämplighet, eller
kontakta leverantören av din bilbarnstol.
Fästanordning Beskrivning
F3 Framåtvända bilbarnstolar med full höjd
F2 Framåtvända bilbarnstolar med reducerad höjd
F2X Framåtvända bilbarnstolar med reducerad höjd
R3 Bakåtvända bilbarnstolar i standardstorlek
R2 Bakåtvända bilbarnstolar med reducerad storlek
R2X Bakåtvända bilbarnstolar med reducerad storlek
R1 Bakåtvänt babyskydd
L1 Vänstervänt liggande babyskydd
L2 Högervänt liggande babyskydd
B2 Bälteskudde
B3 Bälteskudde
Tabell över rekommenderade bilbarnstolar och lämplighet
ViktklasserRekommender-
ade bilbarnstolarStolens placering
1
234
Modeller
utan
manuell
i-/
urkopp-
lings-
kontakt
för
krock-
kuddeMed manuell i-/
urkopplingskontakt
för krockkudde
ON OFF
0, 0+
Upp till 13 kgG0+, BABY SAFE
PLUS (Ja/Nej)Nej Nej Ja Ja Ja Ja
G0+ BABY SAFE
PLUS med SEAT
BELT FIXATION,
BASE PLATFORM
(Ja/Nej)Nej Nej Nej Ja Nej Ja
I
9 till 18 kgDUO PLUS
(Ja/Nej)Ja
Endast
monte-
ring med
säker-
hets-
bälteJa
Endast
monte-
ring
med
säker-
hets-
bälteJa
Endast
montering
med
säkerhets-
bälteJa Nej Ja
1 .2 Säkerhet för barn
45
1
TRYGGHET OCH SÄKERHET

ViktklasserRekommender-
ade bilbarnstolarStolens placering
1
234
Modeller
utan
manuell
i-/
urkopp-
lings-
kontakt
för
krock-
kuddeMed manuell i-/
urkopplingskontakt
för krockkudde
ON OFF
II, III
15 till 36 kgKIDFIX XP SICT
(Ja/Nej)Nej Nej Nej Ja Nej Ja
MAXI PLUS
(Ja/Nej)Ja
Endast
fäste
med
säker-
hets-
bälteJa
Endast
fäste
med
säker-
hets-
bälteJa
Endast
fäste med
säkerhets-
bälteJa Nej Ja
Bilbarnstolarna som nämns i tabellen finns eventuellt inte utanför EU-området.
När vissa typer av bilbarnstolar monteras
i baksätet kan säkerhetsbältena
eventuellt inte användas på rätt sätt på
platserna bredvid bilbarnstolen utan att
de stör den, eller påverkar
säkerhetsbältenas effektivitet. Se till att
ditt säkerhetsbälte sitter tätt över axeln
och lågt över höfterna. Om så inte är
fallet, eller om det stör bilbarnstolen ska
du flytta till en annan plats. Försummelse
kan leda till svåra eller livshotande
skador.
• Om en bilbarnstol ska installeras på
baksätet ska framsätet justeras så att
det inte stör barnet eller
bilbarnstolen.
• Vid montering av bilbarnstol med
stöd, om ryggstödet hindrar att
bilbarnstolen fästs på stödet ska
ryggstödet justeras bakåt tills det inte
utgör ett hinder.• Om säkerhetsbältets axelfäste är
framför bilbarnstolens styrning ska
sätet flyttas framåt.
• Vid montering av bälteskudde, om
barnet sitter i helt upprätt läge på
bälteskudden ska ryggstödets vinkel
justeras till det mest bekväma läget.
Och om säkerhetsbältets axelfäste är
framför bilbarnstolens styrning ska
sätet flyttas framåt.
1 .2 Säkerhet för barn
46

Monteringsmetod för bilbarnstol
Kontrollera hur bilbarnstolen ska installeras i anvisningarna som medföljde bilbarnstolen.
Monteringsmetod Sida
Montering med säker-
hetsbälte
Sid. 48
Nedre ISOFIX-fäste
Sid. 50
1 .2 Säkerhet för barn
47
1
TRYGGHET OCH SÄKERHET

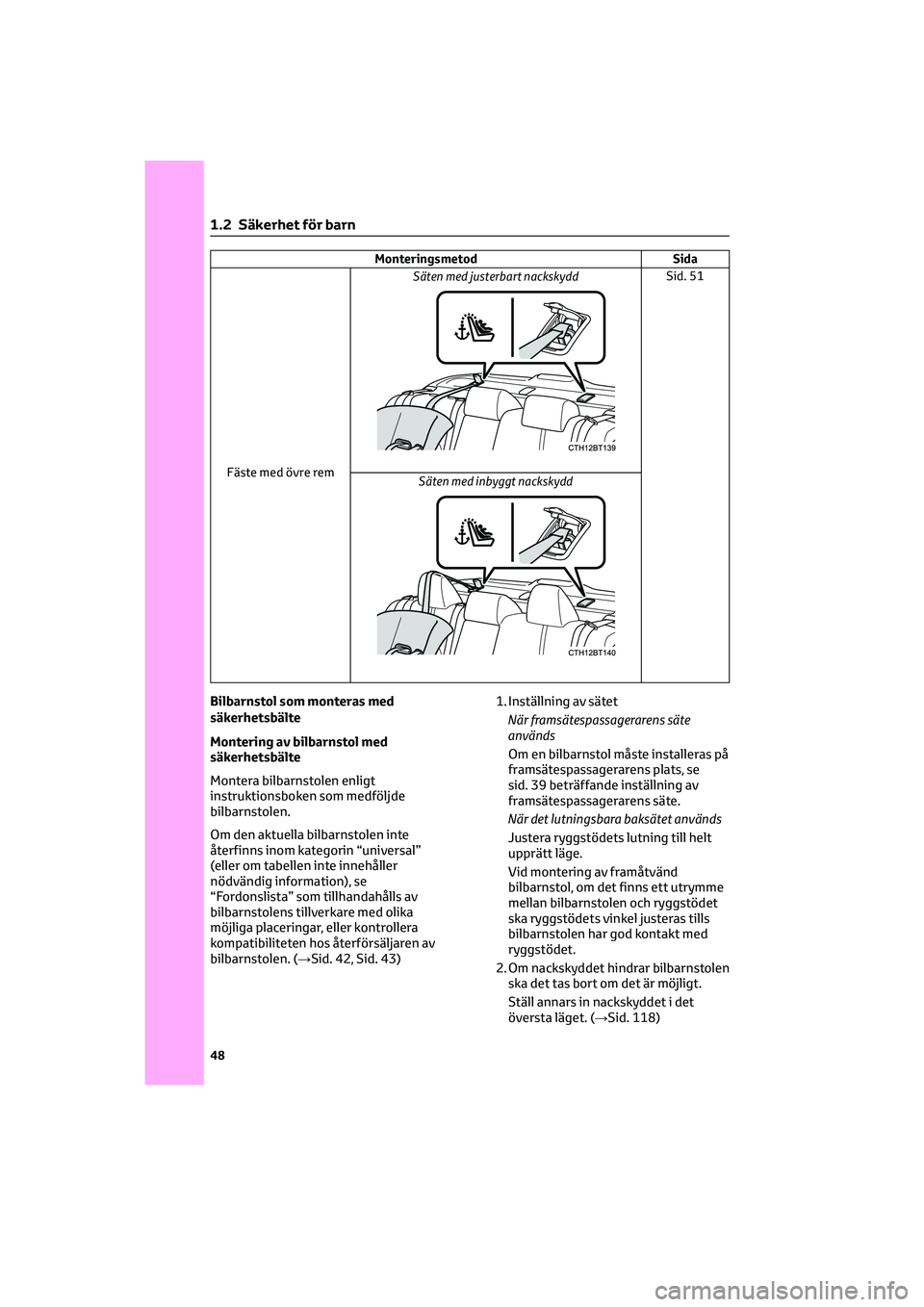

Monteringsmetod Sida
Fäste med övre remSäten med justerbart nackskydd
Sid. 51
Säten med inbyggt nackskydd
Bilbarnstol som monteras med
säkerhetsbälte
Montering av bilbarnstol med
säkerhetsbälte
Montera bilbarnstolen enligt
instruktionsboken som medföljde
bilbarnstolen.
Om den aktuella bilbarnstolen inte
återfinns inom kategorin “universal”
(eller om tabellen inte innehåller
nödvändig information), se
“Fordonslista” som tillhandahålls av
bilbarnstolens tillverkare med olika
möjliga placeringar, eller kontrollera
kompatibiliteten hos återförsäljaren av
bilbarnstolen. (→Sid. 42, Sid. 43)1. Inställning av sätet
När framsätespassagerarens säte
används
Om en bilbarnstol måste installeras på
framsätespassagerarens plats, se
sid. 39 beträffande inställning av
framsätespassagerarens säte.
När det lutningsbara baksätet används
Justera ryggstödets lutning till helt
upprätt läge.
Vid montering av framåtvänd
bilbarnstol, om det finns ett utrymme
mellan bilbarnstolen och ryggstödet
ska ryggstödets vinkel justeras tills
bilbarnstolen har god kontakt med
ryggstödet.
2. Om nackskyddet hindrar bilbarnstolen
ska det tas bort om det är möjligt.
Ställ annars in nackskyddet i det
översta läget. (→Sid. 118)
1 .2 Säkerhet för barn
48
