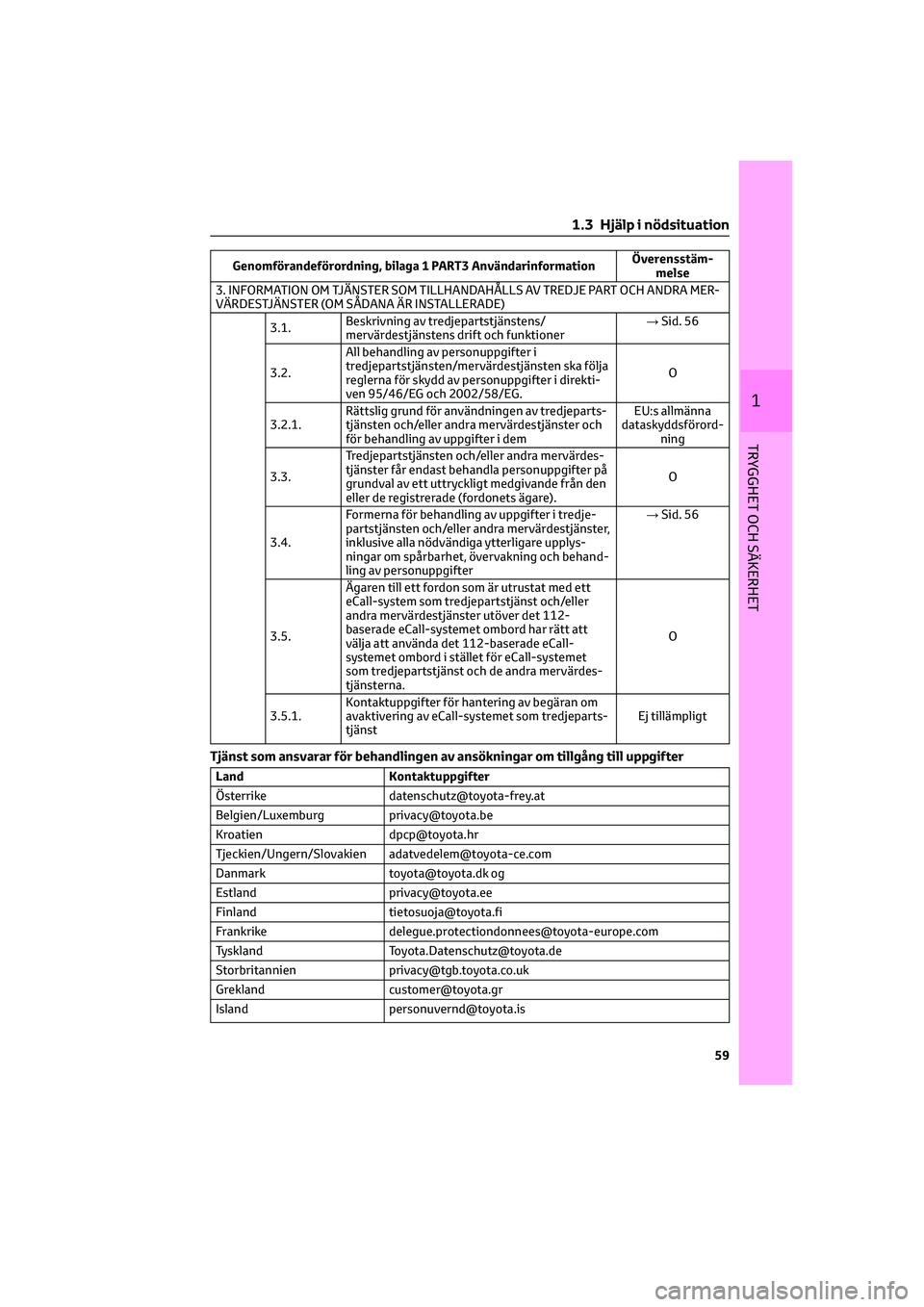

TOYOTA CAMRY 2022 Bruksanvisningar (in Swedish)

Genomförandeförordning, bilaga 1 PART3 AnvändarinformationÖverensstäm-
melse
3. INFORMATION OM TJÄNSTER SOM TILLHANDAHÅLLS AV TREDJE PART OCH ANDRA MER-
VÄRDESTJÄNSTER (OM SÅDANA ÄR INSTALLERADE)
3.1.Beskrivning av tredjepartstjänstens/
mervärdestjänstens drift och funktioner→Sid. 56
3.2.All behandling av personuppgifter i
tredjepartstjänsten/mervärdestjänsten ska följa
reglerna för skydd av personuppgifter i direkti-
ven 95/46/EG och 2002/58/EG.O
3.2.1.Rättslig grund för användningen av tredjeparts-
tjänsten och/eller andra mervärdestjänster och
för behandling av uppgifter i demEU:s allmänna
dataskyddsförord-
ning
3.3.Tredjepartstjänsten och/eller andra mervärdes-
tjänster får endast behandla personuppgifter på
grundval av ett uttryckligt medgivande från den
eller de registrerade (fordonets ägare).O
3.4.Formerna för behandling av uppgifter i tredje-
partstjänsten och/eller andra mervärdestjänster,
inklusive alla nödvändiga ytterligare upplys-
ningar om spårbarhet, övervakning och behand-
ling av personuppgifter→Sid. 56
3.5.Ägaren till ett fordon som är utrustat med ett
eCall-system som tredjepartstjänst och/eller
andra mervärdestjänster utöver det 112-
baserade eCall-systemet ombord har rätt att
välja att använda det 112-baserade eCall-
systemet ombord i stället för eCall-systemet
som tredjepartstjänst och de andra mervärdes-
tjänsterna.O
3.5.1.Kontaktuppgifter för hantering av begäran om
avaktivering av eCall-systemet som tredjeparts-
tjänstEj tillämpligt
Tjänst som ansvarar för behandlingen av ansökningar om tillgång till uppgifter
Land Kontaktuppgifter
Österrike [email protected]
Belgien/Luxemburg [email protected]
Kroatien [email protected]
Tjeckien/Ungern/Slovakien [email protected]
Danmark [email protected] og
Estland [email protected]
Finland [email protected]
Frankrike [email protected]
Tyskland [email protected]
Storbritannien [email protected]
Grekland [email protected]
Island [email protected]
1 .3 Hjälp i nödsituation
59
1
TRYGGHET OCH SÄKERHET

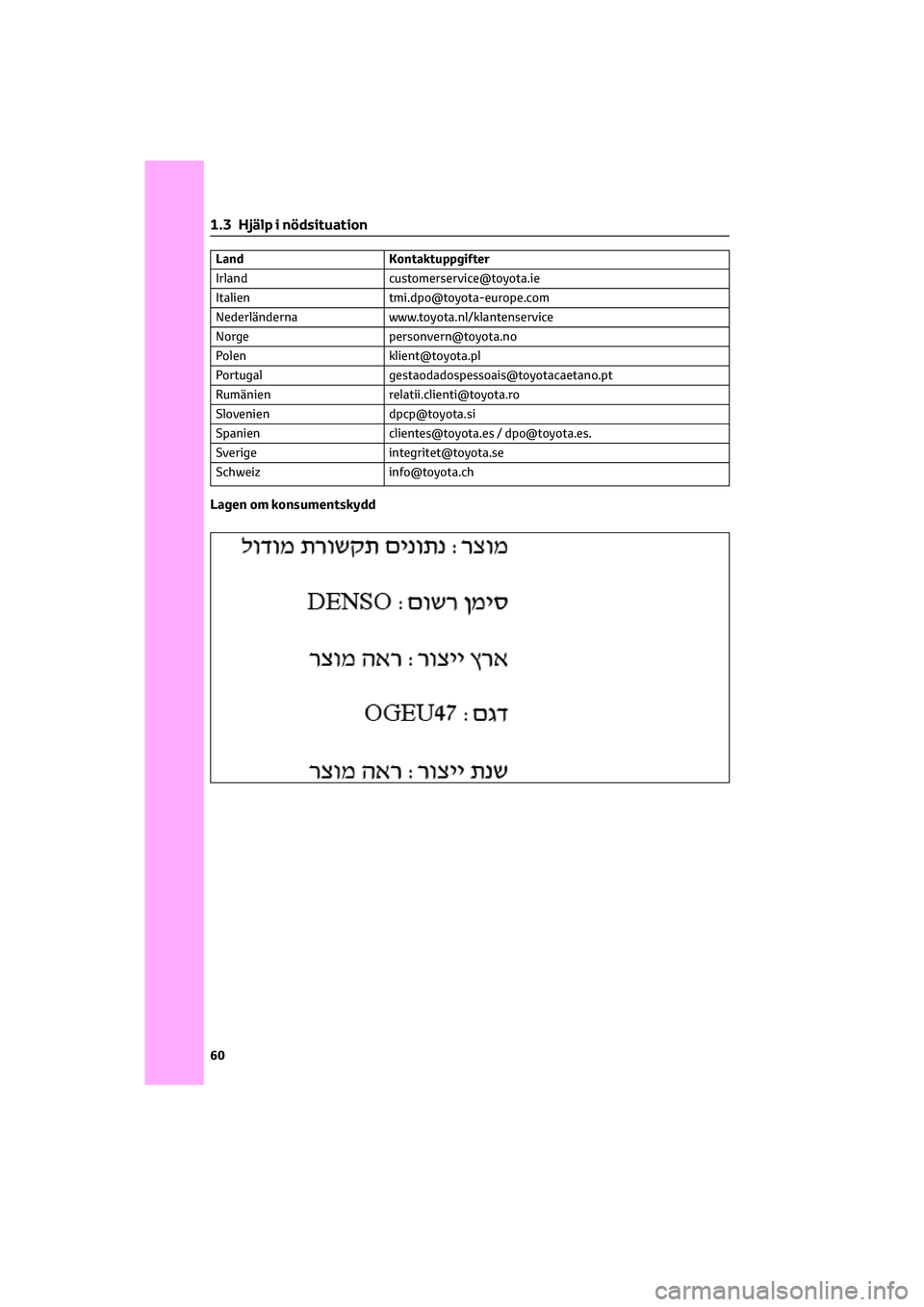

Land Kontaktuppgifter
Irland [email protected]
Italien [email protected]
Nederländerna www.toyota.nl/klantenservice
Norge [email protected]
Polen [email protected]
Portugal [email protected]
Rumänien [email protected]
Slovenien [email protected]
Spanien [email protected] / [email protected].
Sverige [email protected]
Schweiz [email protected]
Lagen om konsumentskydd
1 .3 Hjälp i nödsituation
60

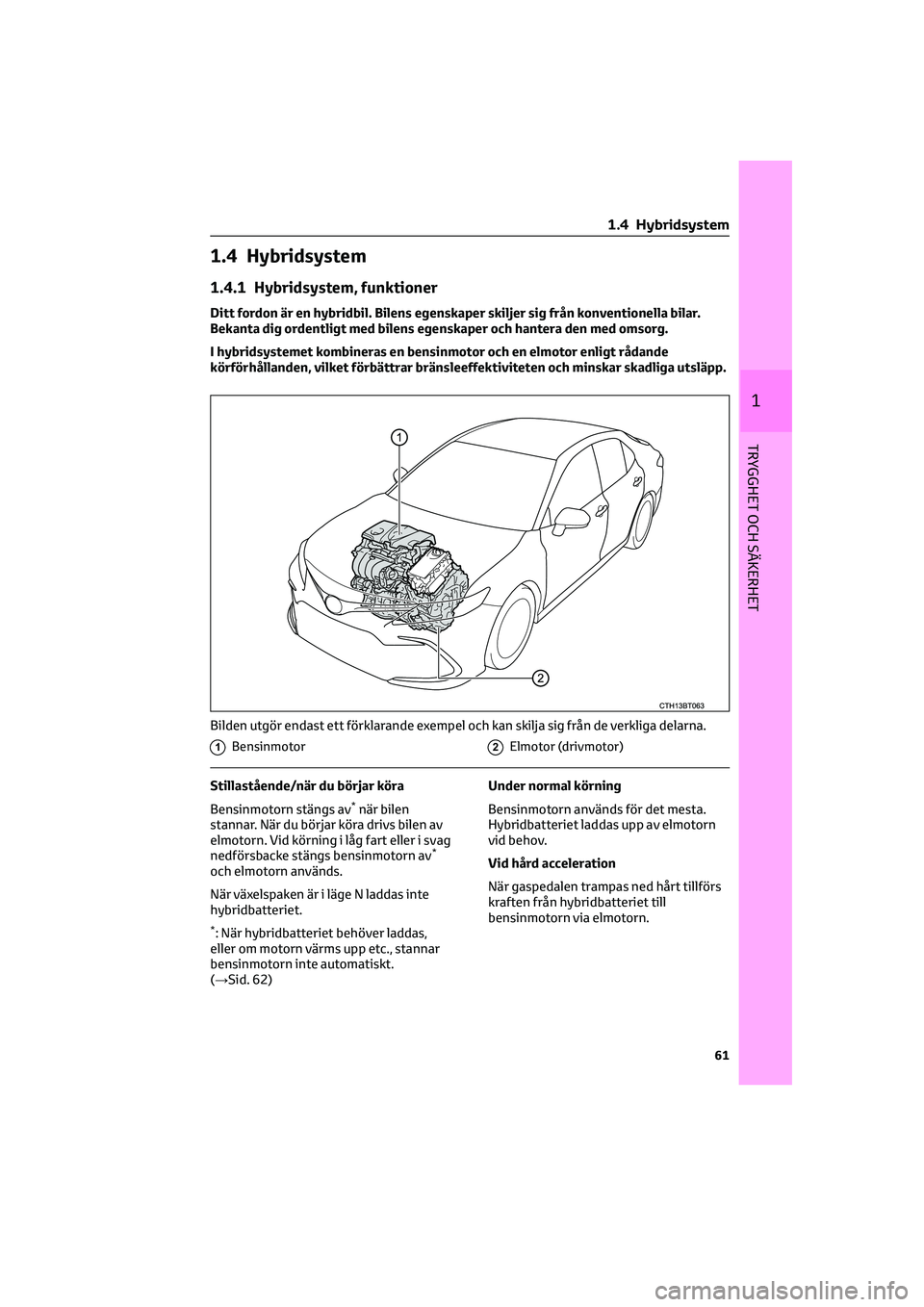

1.4 Hybridsystem
1.4.1 Hybridsystem, funktioner
Ditt fordon är en hybridbil. Bilens egenskaper skiljer sig från konventionella bilar.
Bekanta dig ordentligt med bilens egenskaper och hantera den med omsorg.
I hybridsystemet kombineras en bensinmotor och en elmotor enligt rådande
körförhållanden, vilket förbättrar bränsleeffektiviteten och minskar skadliga utsläpp.
1Bensinmotor2Elmotor (drivmotor)
Stillastående/när du börjar köra
Bensinmotorn stängs av
*när bilen
stannar. När du börjar köra drivs bilen av
elmotorn. Vid körning i låg fart eller i svag
nedförsbacke stängs bensinmotorn av
*
och elmotorn används.
När växelspaken är i läge N laddas inte
hybridbatteriet.
*: När hybridbatteriet behöver laddas,
eller om motorn värms upp etc., stannar
bensinmotorn inte automatiskt.
(→Sid. 62)Under normal körning
Bensinmotorn används för det mesta.
Hybridbatteriet laddas upp av elmotorn
vid behov.
Vid hård acceleration
När gaspedalen trampas ned hårt tillförs
kraften från hybridbatteriet till
bensinmotorn via elmotorn.
Bilden utgör endast ett förklarande exempel och kan skilja sig från de verkliga delarna.
1 .4 Hybridsystem
61
1
TRYGGHET OCH SÄKERHET

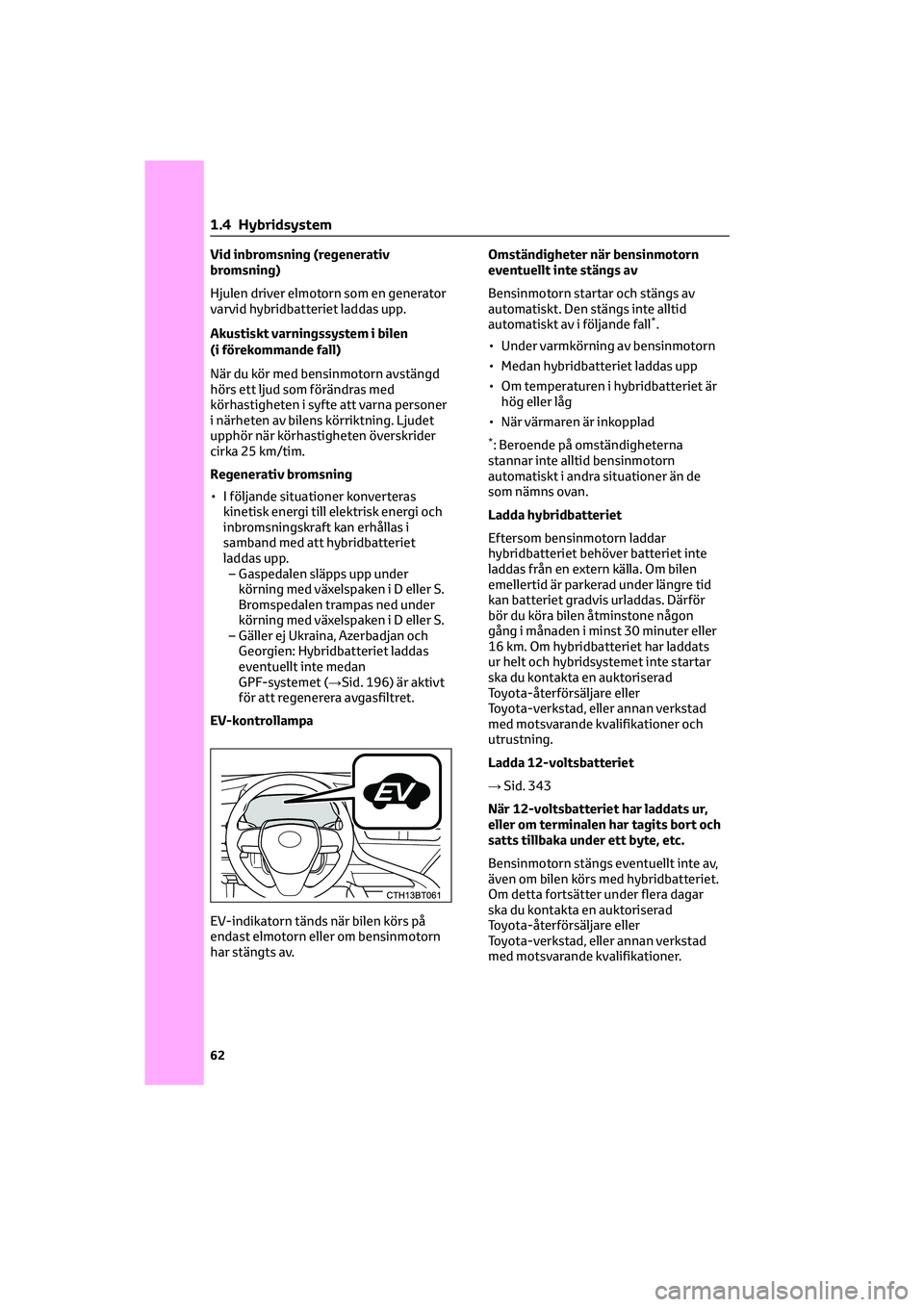

Vid inbromsning (regenerativ
bromsning)
Hjulen driver elmotorn som en generator
varvid hybridbatteriet laddas upp.
Akustiskt varningssystem i bilen
(i förekommande fall)
När du kör med bensinmotorn avstängd
hörs ett ljud som förändras med
körhastigheten i syfte att varna personer
i närheten av bilens körriktning. Ljudet
upphör när körhastigheten överskrider
cirka 25 km/tim.
Regenerativ bromsning
• I följande situationer konverteras
kinetisk energi till elektrisk energi och
inbromsningskraft kan erhållas i
samband med att hybridbatteriet
laddas upp.
– Gaspedalen släpps upp under
körning med växelspaken i D eller S.
Bromspedalen trampas ned under
körning med växelspaken i D eller S.
– Gäller ej Ukraina, Azerbadjan och
Georgien: Hybridbatteriet laddas
eventuellt inte medan
GPF-systemet (→Sid. 196) är aktivt
för att regenerera avgasfiltret.
EV-kontrollampa
EV-indikatorn tänds när bilen körs på
endast elmotorn eller om bensinmotorn
har stängts av.Omständigheter när bensinmotorn
eventuellt inte stängs av
Bensinmotorn startar och stängs av
automatiskt. Den stängs inte alltid
automatiskt av i följande fall
*.
• Under varmkörning av bensinmotorn
• Medan hybridbatteriet laddas upp
• Om temperaturen i hybridbatteriet är
hög eller låg
• När värmaren är inkopplad
*: Beroende på omständigheterna
stannar inte alltid bensinmotorn
automatiskt i andra situationer än de
som nämns ovan.
Ladda hybridbatteriet
Eftersom bensinmotorn laddar
hybridbatteriet behöver batteriet inte
laddas från en extern källa. Om bilen
emellertid är parkerad under längre tid
kan batteriet gradvis urladdas. Därför
bör du köra bilen åtminstone någon
gång i månaden i minst 30 minuter eller
16 km. Om hybridbatteriet har laddats
ur helt och hybridsystemet inte startar
ska du kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och
utrustning.
Ladda 12-voltsbatteriet
→Sid. 343
När 12-voltsbatteriet har laddats ur,
eller om terminalen har tagits bort och
satts tillbaka under ett byte, etc.
Bensinmotorn stängs eventuellt inte av,
även om bilen körs med hybridbatteriet.
Om detta fortsätter under flera dagar
ska du kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer.
1 .4 Hybridsystem
62

Ljud och vibrationer som är speciella i
en hybridbil
Ibland förekommer varken motorljud
eller vibrationer, även om bilen kommer i
rörelse med ”READY”-indikatorn tänd. I
säkerhetssyfte, ansätt
parkeringsbromsen och se till att du för
växelspaken till P när du parkerar.
Följande ljud eller vibrationer kan
uppstå när hybridsystemet är i drift, det
betyder alltså inte att något är fel:
• Motorljud kan höras från
motorrummet.
• Ljud kan höras från hybridbatteriet,
som är placerat under baksätena, när
hybridsystemet startar eller stängs av.
• Driftsljud som t.ex. ett knäpp eller ett
mjukt rasslande ljud, kan höras från
hybridbatteriet under baksätena när
hybridsystemet startas eller stängs av.
• När bakluckan är öppen kan vissa ljud
höras från hybridsystemet.
• Ljud kan höras från växellådan när
bensinmotorn startar eller stängs av,
vid körning i låg fart eller på tomgång.
• Motorljud kan höras vid hård
acceleration.
• Ljud kan höras orsakat av den
regenerativa bromsningen när
bromspedalen är nedtrampad eller
gaspedalen är uppsläppt.
• Vibrationer kan kännas när
bensinmotorn startar eller stängs av.
• Ljudet från kylfläktarna kan höras från
luftintagsventilerna. (→Sid. 64)Akustiskt varningssystem i bilen
(i förekommande fall)
I följande fall kan det vara svårt för
personer i närheten att höra den
akustiska varningen.
• I områden med mycket buller
• I regn eller blåst
Bilens akustiska varningssystem är
installerat i bilens främre del och ljudet
kan vara svårare att uppfatta bakom än
framför bilen.
Underhåll, reparation, återvinning och
avyttring
Kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer
avseende underhåll, reparation,
återvinning och avyttring. Du ska inte
avyttra bilen på egen hand.
1 .4 Hybridsystem
63
1
TRYGGHET OCH SÄKERHET

1.4.2 Hybridsystem, säkerhetsåtgärder
Var försiktig när du hanterar hybridsystemet eftersom det är ett
högspänningssystem (max 650 V) med delar som blir extremt heta när
hybridsystemet är i drift. Följ anvisningarna på dekalerna som är fästa på bilen.
1Varningsdekal
2Servicekontakt
3Hybridbatteri
4Högspänningskablar (orange)
5Elmotor (drivmotor)
6Drivenhet
7A/C-kompressor

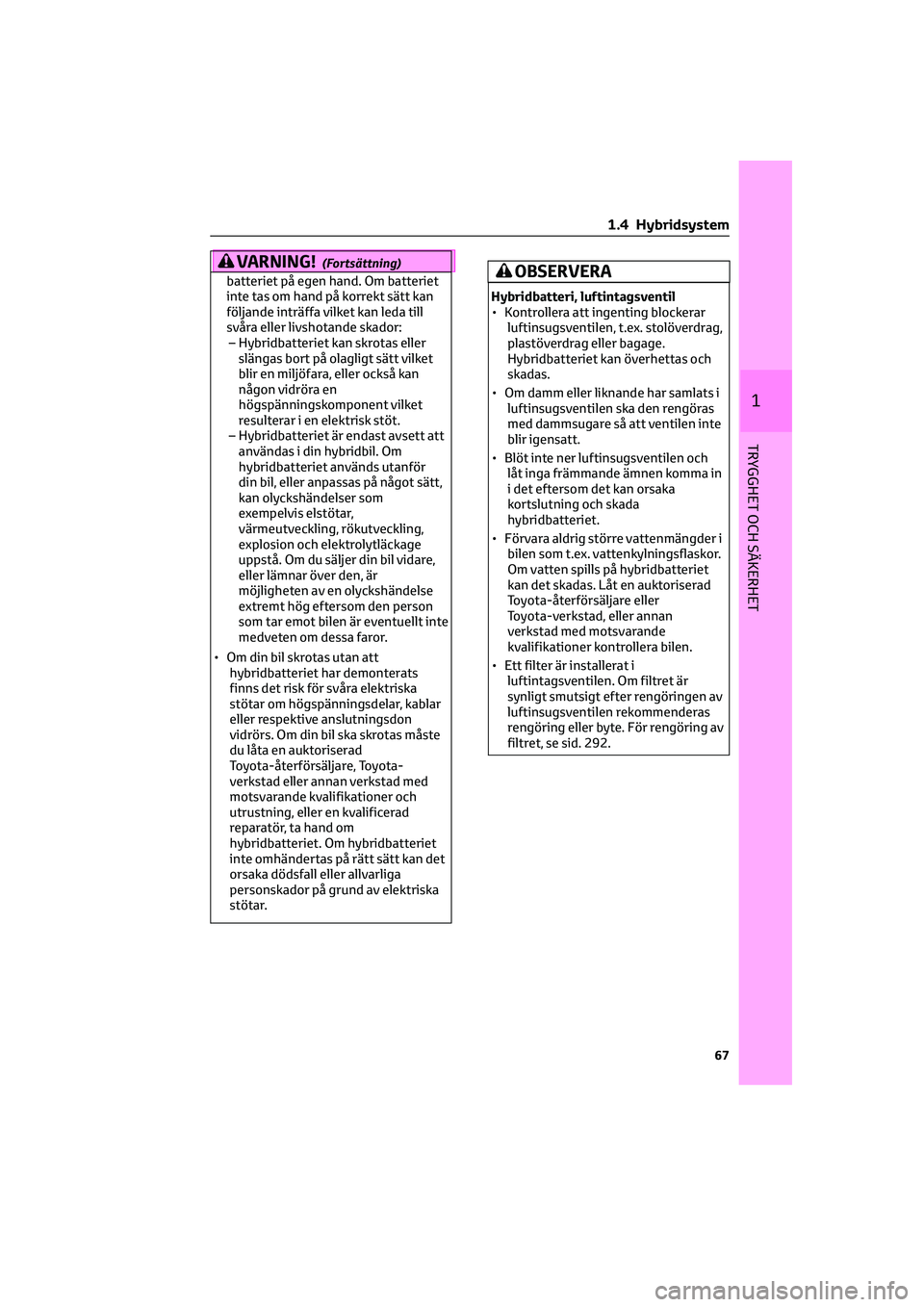

Hybridbatteri, luftintagsventilEn luftventil är placerad under baksätets
högra sida för kylning av hybridbatteriet.
Om ventilen blir blockerad kan
laddning/urladdning av hybridbatteriet
begränsas.
Avstängningssystem i nödsituationer
Nödavstängningssystemet blockerar
högspänningen och stänger av
bränslepumpen för att minimera risken
för elektriska stötar och bränsleläckage
om kollisionssensorn känner av en stöt
som överskrider ett visst gränsvärde. Om
nödavstängningssystemet aktiveras kan
bilen inte startas om. Låt en auktoriserad
Bilden utgör endast ett förklarande exempel och kan skilja sig från de verkliga delarna.
1 .4 Hybridsystem
64

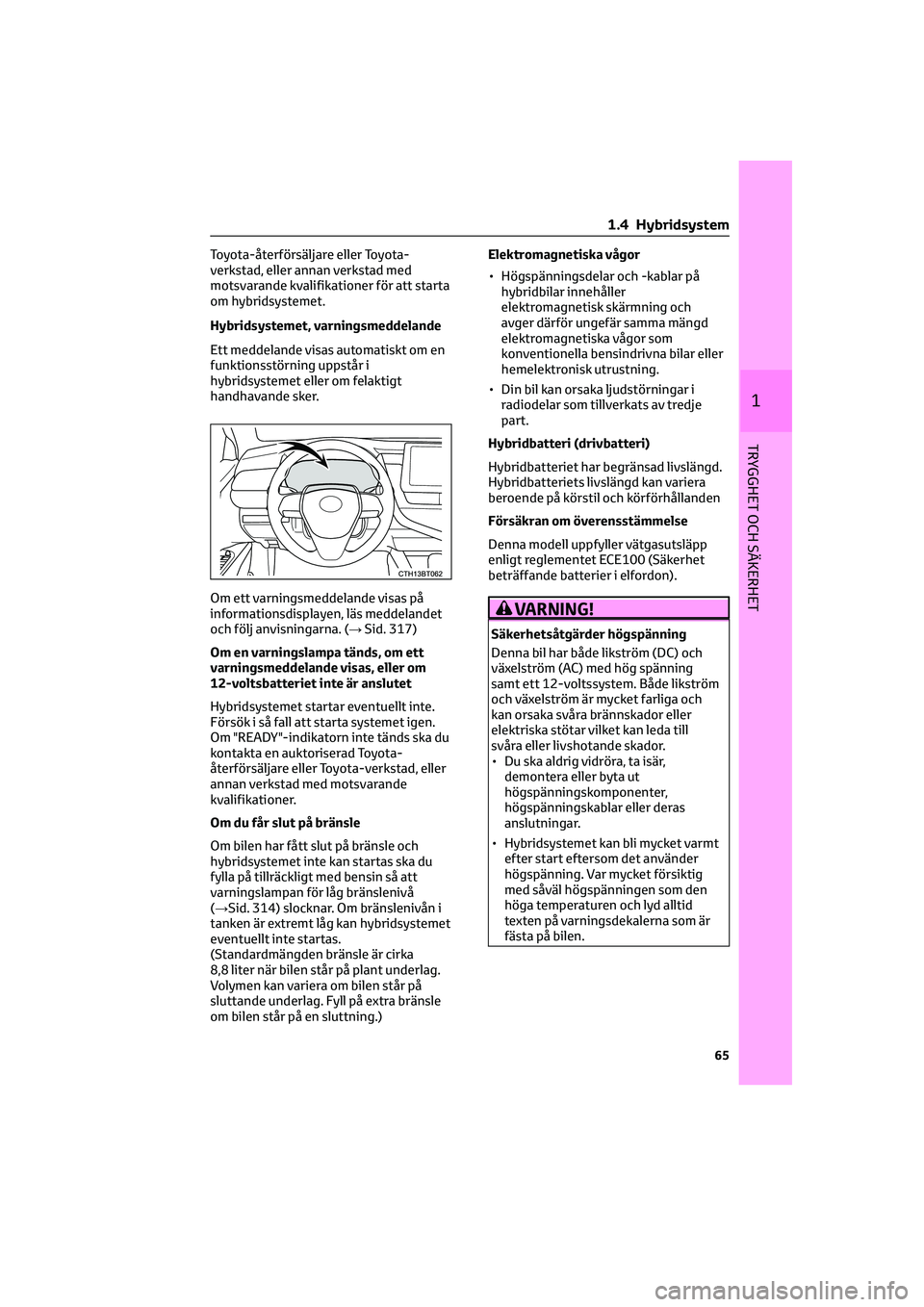

Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer för att starta
om hybridsystemet.
Hybridsystemet, varningsmeddelande
Ett meddelande visas automatiskt om en
funktionsstörning uppstår i
hybridsystemet eller om felaktigt
handhavande sker.
Om ett varningsmeddelande visas på
informationsdisplayen, läs meddelandet
och följ anvisningarna. (→Sid. 317)
Om en varningslampa tänds, om ett
varningsmeddelande visas, eller om
12-voltsbatteriet inte är anslutet
Hybridsystemet startar eventuellt inte.
Försök i så fall att starta systemet igen.
Om "READY"-indikatorn inte tänds ska du
kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande
kvalifikationer.
Om du får slut på bränsle
Om bilen har fått slut på bränsle och
hybridsystemet inte kan startas ska du
fylla på tillräckligt med bensin så att
varningslampan för låg bränslenivå
(→Sid. 314) slocknar. Om bränslenivån i
tanken är extremt låg kan hybridsystemet
eventuellt inte startas.
(Standardmängden bränsle är cirka
8,8 liter när bilen står på plant underlag.
Volymen kan variera om bilen står på
sluttande underlag. Fyll på extra bränsle
om bilen står på en sluttning.)Elektromagnetiska vågor
• Högspänningsdelar och -kablar på
hybridbilar innehåller
elektromagnetisk skärmning och
avger därför ungefär samma mängd
elektromagnetiska vågor som
konventionella bensindrivna bilar eller
hemelektronisk utrustning.
• Din bil kan orsaka ljudstörningar i
radiodelar som tillverkats av tredje
part.
Hybridbatteri (drivbatteri)
Hybridbatteriet har begränsad livslängd.
Hybridbatteriets livslängd kan variera
beroende på körstil och körförhållanden
Försäkran om överensstämmelse
Denna modell uppfyller vätgasutsläpp
enligt reglementet ECE100 (Säkerhet
beträffande batterier i elfordon).

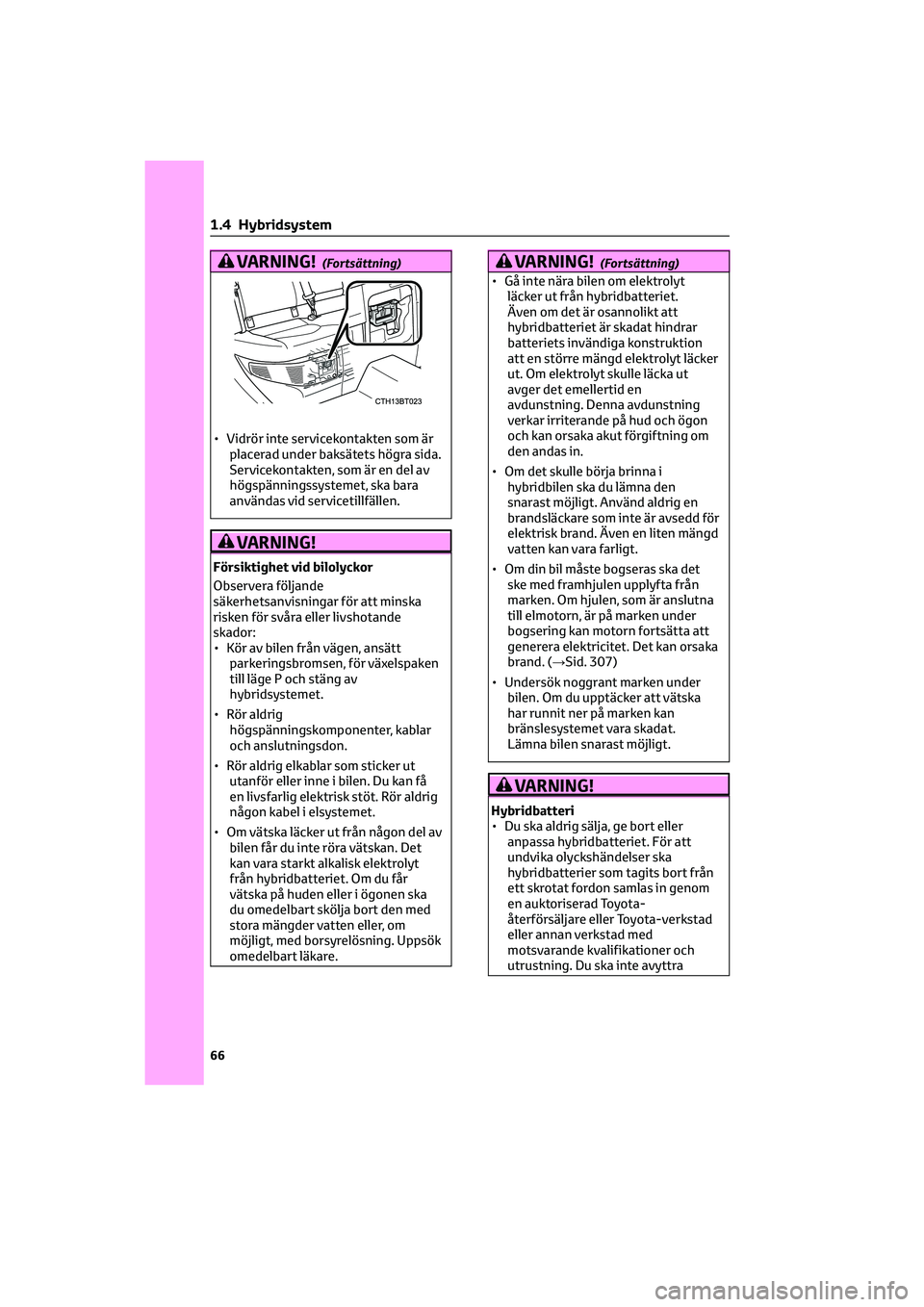

VARNING!
Säkerhetsåtgärder högspänning
Denna bil har både likström (DC) och
växelström (AC) med hög spänning
samt ett 12-voltssystem. Både likström
och växelström är mycket farliga och
kan orsaka svåra brännskador eller
elektriska stötar vilket kan leda till
svåra eller livshotande skador.
• Du ska aldrig vidröra, ta isär,
demontera eller byta ut
högspänningskomponenter,
högspänningskablar eller deras
anslutningar.
• Hybridsystemet kan bli mycket varmt
efter start eftersom det använder
högspänning. Var mycket försiktig
med såväl högspänningen som den
höga temperaturen och lyd alltid
texten på varningsdekalerna som är
fästa på bilen.
1 .4 Hybridsystem
65
1
TRYGGHET OCH SÄKERHET

VARNING!(Fortsättning)
• Vidrör inte servicekontakten som är
placerad under baksätets högra sida.
Servicekontakten, som är en del av
högspänningssystemet, ska bara
användas vid servicetillfällen.
VARNING!
Försiktighet vid bilolyckor
Observera följande
säkerhetsanvisningar för att minska
risken för svåra eller livshotande
skador:
• Kör av bilen från vägen, ansätt
parkeringsbromsen, för växelspaken
till läge P och stäng av
hybridsystemet.
• Rör aldrig
högspänningskomponenter, kablar
och anslutningsdon.
• Rör aldrig elkablar som sticker ut
utanför eller inne i bilen. Du kan få
en livsfarlig elektrisk stöt. Rör aldrig
någon kabel i elsystemet.
• Om vätska läcker ut från någon del av
bilen får du inte röra vätskan. Det
kan vara starkt alkalisk elektrolyt
från hybridbatteriet. Om du får
vätska på huden eller i ögonen ska
du omedelbart skölja bort den med
stora mängder vatten eller, om
möjligt, med borsyrelösning. Uppsök
omedelbart läkare.
VARNING!(Fortsättning)
• Gå inte nära bilen om elektrolyt
läcker ut från hybridbatteriet.
Även om det är osannolikt att
hybridbatteriet är skadat hindrar
batteriets invändiga konstruktion
att en större mängd elektrolyt läcker
ut. Om elektrolyt skulle läcka ut
avger det emellertid en
avdunstning. Denna avdunstning
verkar irriterande på hud och ögon
och kan orsaka akut förgiftning om
den andas in.
• Om det skulle börja brinna i
hybridbilen ska du lämna den
snarast möjligt. Använd aldrig en
brandsläckare som inte är avsedd för
elektrisk brand. Även en liten mängd
vatten kan vara farligt.
• Om din bil måste bogseras ska det
ske med framhjulen upplyfta från
marken. Om hjulen, som är anslutna
till elmotorn, är på marken under
bogsering kan motorn fortsätta att
generera elektricitet. Det kan orsaka
brand. (→Sid. 307)
• Undersök noggrant marken under
bilen. Om du upptäcker att vätska
har runnit ner på marken kan
bränslesystemet vara skadat.
Lämna bilen snarast möjligt.
VARNING!
Hybridbatteri
• Du ska aldrig sälja, ge bort eller
anpassa hybridbatteriet. För att
undvika olyckshändelser ska
hybridbatterier som tagits bort från
ett skrotat fordon samlas in genom
en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad
eller annan verkstad med
motsvarande kvalifikationer och
utrustning. Du ska inte avyttra
1 .4 Hybridsystem
66

VARNING!(Fortsättning)
batteriet på egen hand. Om batteriet
inte tas om hand på korrekt sätt kan
följande inträffa vilket kan leda till
svåra eller livshotande skador:
– Hybridbatteriet kan skrotas eller
slängas bort på olagligt sätt vilket
blir en miljöfara, eller också kan
någon vidröra en
högspänningskomponent vilket
resulterar i en elektrisk stöt.
– Hybridbatteriet är endast avsett att
användas i din hybridbil. Om
hybridbatteriet används utanför
din bil, eller anpassas på något sätt,
kan olyckshändelser som
exempelvis elstötar,
värmeutveckling, rökutveckling,
explosion och elektrolytläckage
uppstå. Om du säljer din bil vidare,
eller lämnar över den, är
möjligheten av en olyckshändelse
extremt hög eftersom den person
som tar emot bilen är eventuellt inte
medveten om dessa faror.
• Om din bil skrotas utan att
hybridbatteriet har demonterats
finns det risk för svåra elektriska
stötar om högspänningsdelar, kablar
eller respektive anslutningsdon
vidrörs. Om din bil ska skrotas måste
du låta en auktoriserad
Toyota-återförsäljare, Toyota-
verkstad eller annan verkstad med
motsvarande kvalifikationer och
utrustning, eller en kvalificerad
reparatör, ta hand om
hybridbatteriet. Om hybridbatteriet
inte omhändertas på rätt sätt kan det
orsaka dödsfall eller allvarliga
personskador på grund av elektriska
stötar.OBSERVERA
Hybridbatteri, luftintagsventil
• Kontrollera att ingenting blockerar
luftinsugsventilen, t.ex. stolöverdrag,
plastöverdrag eller bagage.
Hybridbatteriet kan överhettas och
skadas.
• Om damm eller liknande har samlats i
luftinsugsventilen ska den rengöras
med dammsugare så att ventilen inte
blir igensatt.
• Blöt inte ner luftinsugsventilen och
låt inga främmande ämnen komma in
i det eftersom det kan orsaka
kortslutning och skada
hybridbatteriet.
• Förvara aldrig större vattenmängder i
bilen som t.ex. vattenkylningsflaskor.
Om vatten spills på hybridbatteriet
kan det skadas. Låt en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer kontrollera bilen.
• Ett filter är installerat i
luftintagsventilen. Om filtret är
synligt smutsigt efter rengöringen av
luftinsugsventilen rekommenderas
rengöring eller byte. För rengöring av
filtret, se sid. 292.
1 .4 Hybridsystem
67
1
TRYGGHET OCH SÄKERHET

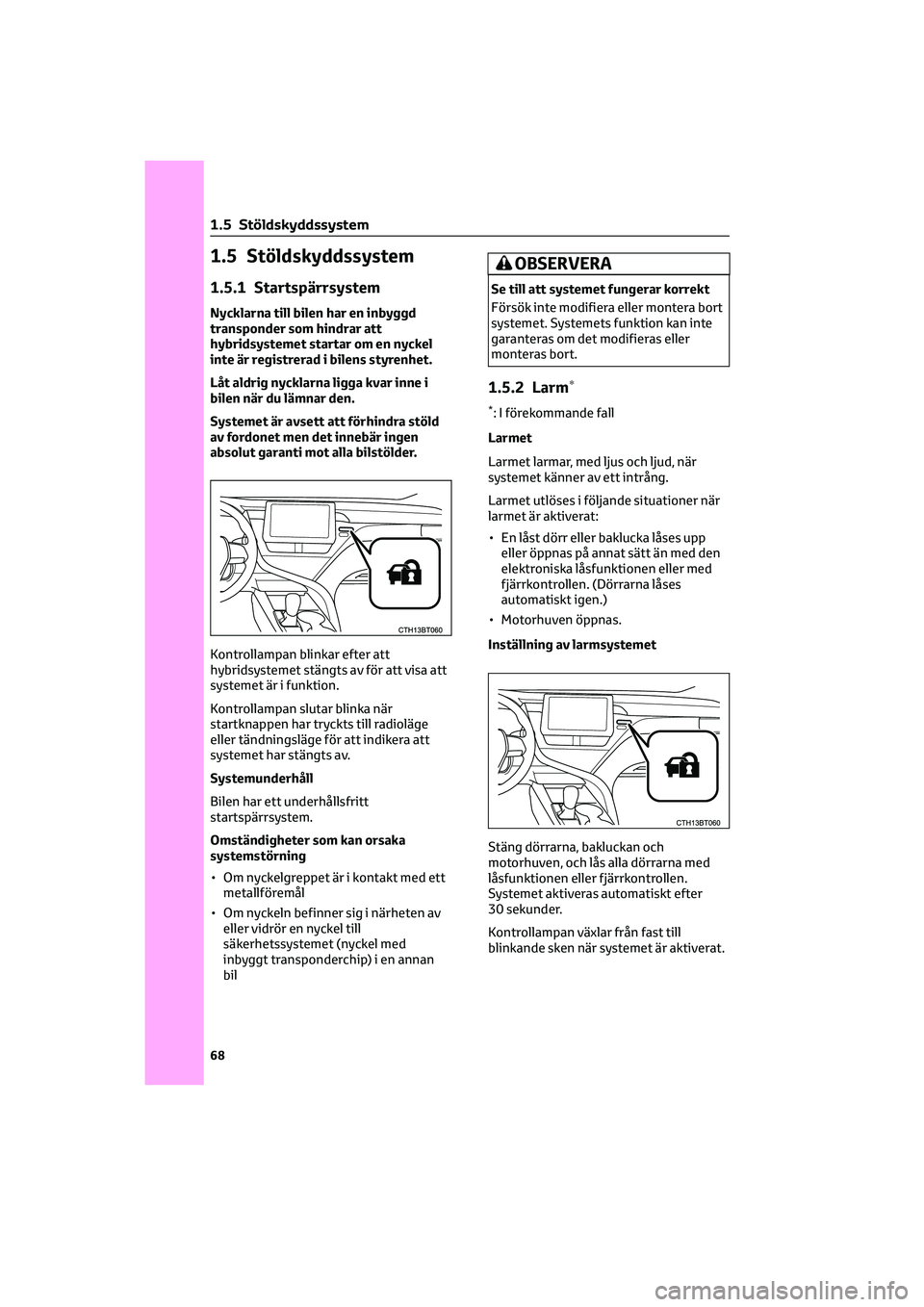

1.5 Stöldskyddssystem
1.5.1 Startspärrsystem
Nycklarna till bilen har en inbyggd
transponder som hindrar att
hybridsystemet startar om en nyckel
inte är registrerad i bilens styrenhet.
Låt aldrig nycklarna ligga kvar inne i
bilen när du lämnar den.
Systemet är avsett att förhindra stöld
av fordonet men det innebär ingen
absolut garanti mot alla bilstölder.
Kontrollampan blinkar efter att
hybridsystemet stängts av för att visa att
systemet är i funktion.
Kontrollampan slutar blinka när
startknappen har tryckts till radioläge
eller tändningsläge för att indikera att
systemet har stängts av.
Systemunderhåll
Bilen har ett underhållsfritt
startspärrsystem.
Omständigheter som kan orsaka
systemstörning
• Om nyckelgreppet är i kontakt med ett
metallföremål
• Om nyckeln befinner sig i närheten av
eller vidrör en nyckel till
säkerhetssystemet (nyckel med
inbyggt transponderchip) i en annan
bil
OBSERVERA
Se till att systemet fungerar korrekt
Försök inte modifiera eller montera bort
systemet. Systemets funktion kan inte
garanteras om det modifieras eller
monteras bort.
1.5.2 Larm∗
*: I förekommande fall
Larmet
Larmet larmar, med ljus och ljud, när
systemet känner av ett intrång.
Larmet utlöses i följande situationer när
larmet är aktiverat:
• En låst dörr eller baklucka låses upp
eller öppnas på annat sätt än med den
elektroniska låsfunktionen eller med
fjärrkontrollen. (Dörrarna låses
automatiskt igen.)
• Motorhuven öppnas.
Inställning av larmsystemet
Stäng dörrarna, bakluckan och
motorhuven, och lås alla dörrarna med
låsfunktionen eller fjärrkontrollen.
Systemet aktiveras automatiskt efter
30 sekunder.
Kontrollampan växlar från fast till
blinkande sken när systemet är aktiverat.
1 .5 Stöldskyddssystem
68
