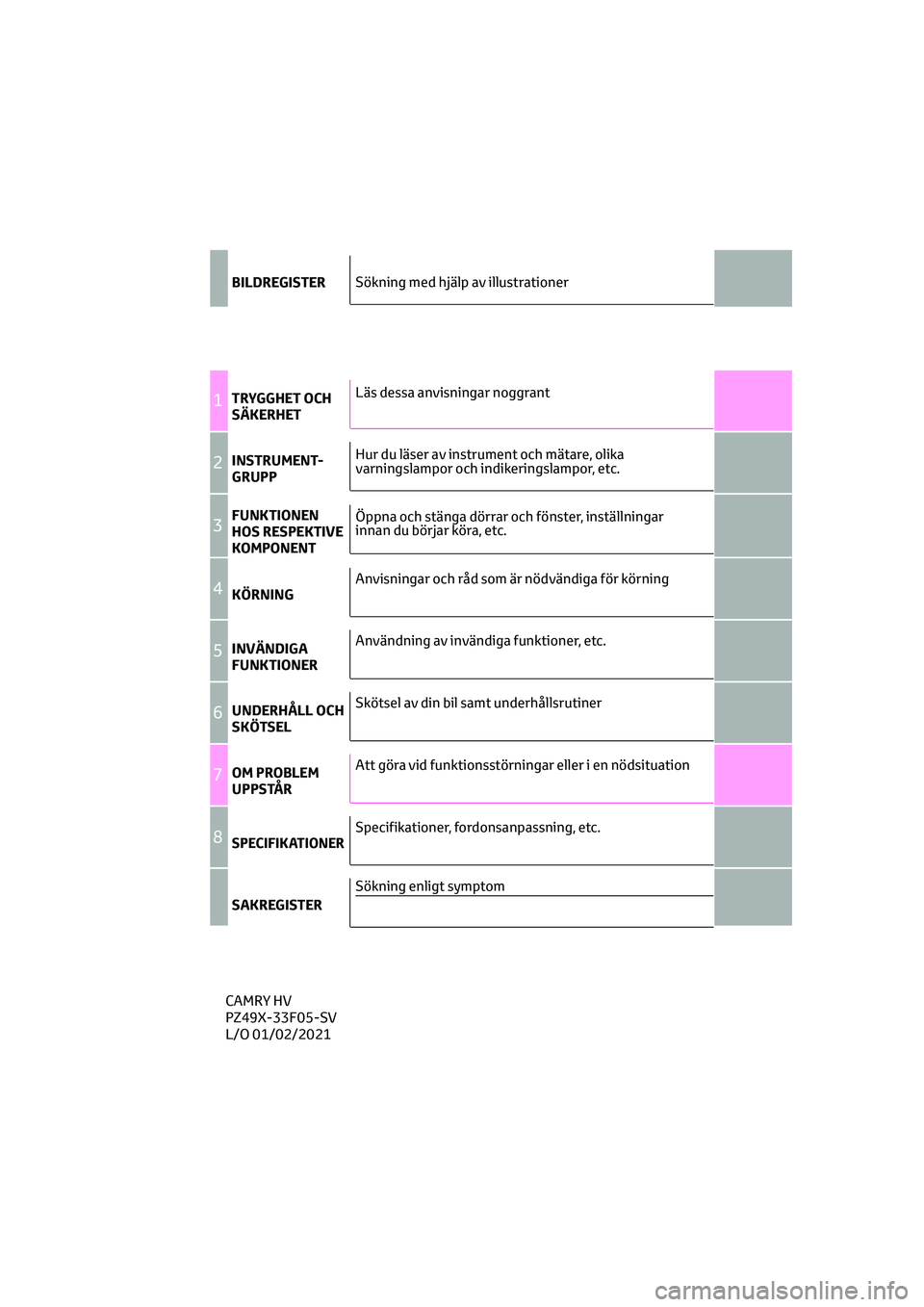

Page 3 of 482

BILDREGISTER
1TRYGGHET OCH
SÄKERHET
2INSTRUMENT-
GRUPP
3FUNKTIONEN
HOS RESPEKTIVE
KOMPONENT
4KÖRNING
5INVÄNDIGA
FUNKTIONER
6UNDERHÅLL OCH
SKÖTSEL
7OM PROBLEM
UPPSTÅR
8SPECIFIKATIONER
SAKREGISTER
Sökning med hjälp av illustrationer
Läs dessa anvisningar noggrant
Hur du läser av instrument och mätare, olika
varningslampor och indikeringslampor, etc.
Öppna och stänga dörrar och fönster, inställningar
innan du börjar köra, etc.
Anvisningar och råd som är nödvändiga för körning
Användning av invändiga funktioner, etc.
Skötsel av din bil samt underhållsrutiner
Att göra vid funktionsstörningar eller i en nödsituation
Specifikationer, fordonsanpassning, etc.
Sökning enligt symptomCAMRY HV
PZ49X-33F05-SV
L/O 01/02/2021

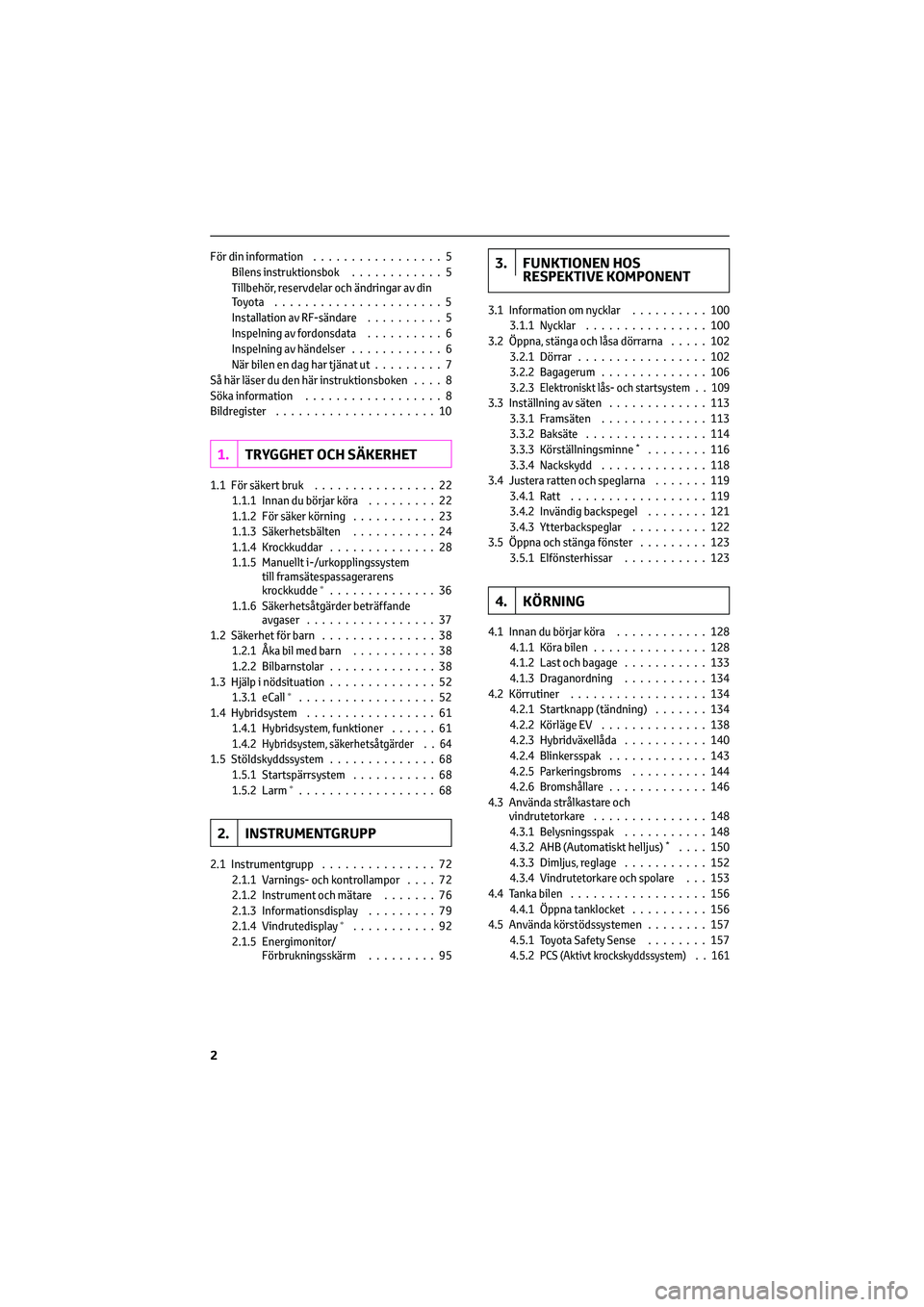

Page 4 of 482

För din information.................5
Bilens instruktionsbok............5
Tillbehör, reservdelar och ändringar av din
Toyota......................5
Installation av RF-sändare..........5
Inspelning av fordonsdata..........6
Inspelning av händelser............6
När bilen en dag har tjänat ut.........7
Så här läser du den här instruktionsboken....8
Söka information..................8
Bildregister.....................10
1.TRYGGHET OCH SÄKERHET
1.1 För säkert bruk................22
1.1.1 Innan du börjar köra.........22
1.1.2 För säker körning...........23
1.1.3 Säkerhetsbälten...........24
1.1.4 Krockkuddar..............28
1.1.5 Manuellt i-/urkopplingssystem
till framsätespassagerarens
krockkudde
∗..............36
1.1.6 Säkerhetsåtgärder beträffande
avgaser.................37
1.2 Säkerhet för barn...............38
1.2.1 Åka bil med barn...........38
1.2.2 Bilbarnstolar..............38
1.3 Hjälp i nödsituation..............52
1.3.1 eCall
∗..................52
1.4 Hybridsystem.................61
1.4.1 Hybridsystem, funktioner......61
1.4.2
Hybridsystem, säkerhetsåtgärder . . 641.5 Stöldskyddssystem..............68
1.5.1 Startspärrsystem...........68
1.5.2 Larm
∗..................68
2. INSTRUMENTGRUPP
2.1 Instrumentgrupp...............72
2.1.1 Varnings- och kontrollampor....72
2.1.2 Instrument och mätare.......76
2.1.3 Informationsdisplay.........79
2.1.4 Vindrutedisplay
∗...........92
2.1.5 Energimonitor/
Förbrukningsskärm.........95
3. FUNKTIONEN HOS
RESPEKTIVE KOMPONENT
3.1 Information om nycklar..........100
3.1.1 Nycklar................100
3.2 Öppna, stänga och låsa dörrarna.....102
3.2.1 Dörrar.................102
3.2.2 Bagagerum..............106
3.2.3
Elektroniskt lås- och startsystem . . 1093.3 Inställning av säten.............113
3.3.1 Framsäten..............113
3.3.2 Baksäte................114
3.3.3 Körställningsminne
*........116
3.3.4 Nackskydd..............118
3.4 Justera ratten och speglarna.......119
3.4.1 Ratt..................119
3.4.2 Invändig backspegel........121
3.4.3 Ytterbackspeglar..........122
3.5 Öppna och stänga fönster.........123
3.5.1 Elfönsterhissar...........123
4. KÖRNING
4.1 Innan du börjar köra............128
4.1.1 Köra bilen...............128
4.1.2 Last och bagage...........133
4.1.3 Draganordning...........134
4.2 Körrutiner..................134
4.2.1 Startknapp (tändning).......134
4.2.2 Körläge EV..............138
4.2.3 Hybridväxellåda...........140
4.2.4 Blinkersspak.............143
4.2.5 Parkeringsbroms..........144
4.2.6 Bromshållare.............146
4.3 Använda strålkastare och
vindrutetorkare...............148
4.3.1 Belysningsspak...........148
4.3.2 AHB (Automatiskt helljus)
*....150
4.3.3 Dimljus, reglage...........152
4.3.4 Vindrutetorkare och spolare . . . 153
4.4 Tanka bilen..................156
4.4.1 Öppna tanklocket..........156
4.5 Använda körstödssystemen........157
4.5.1 Toyota Safety Sense........157
4.5.2
PCS (Aktivt krockskyddssystem) . . 161
2

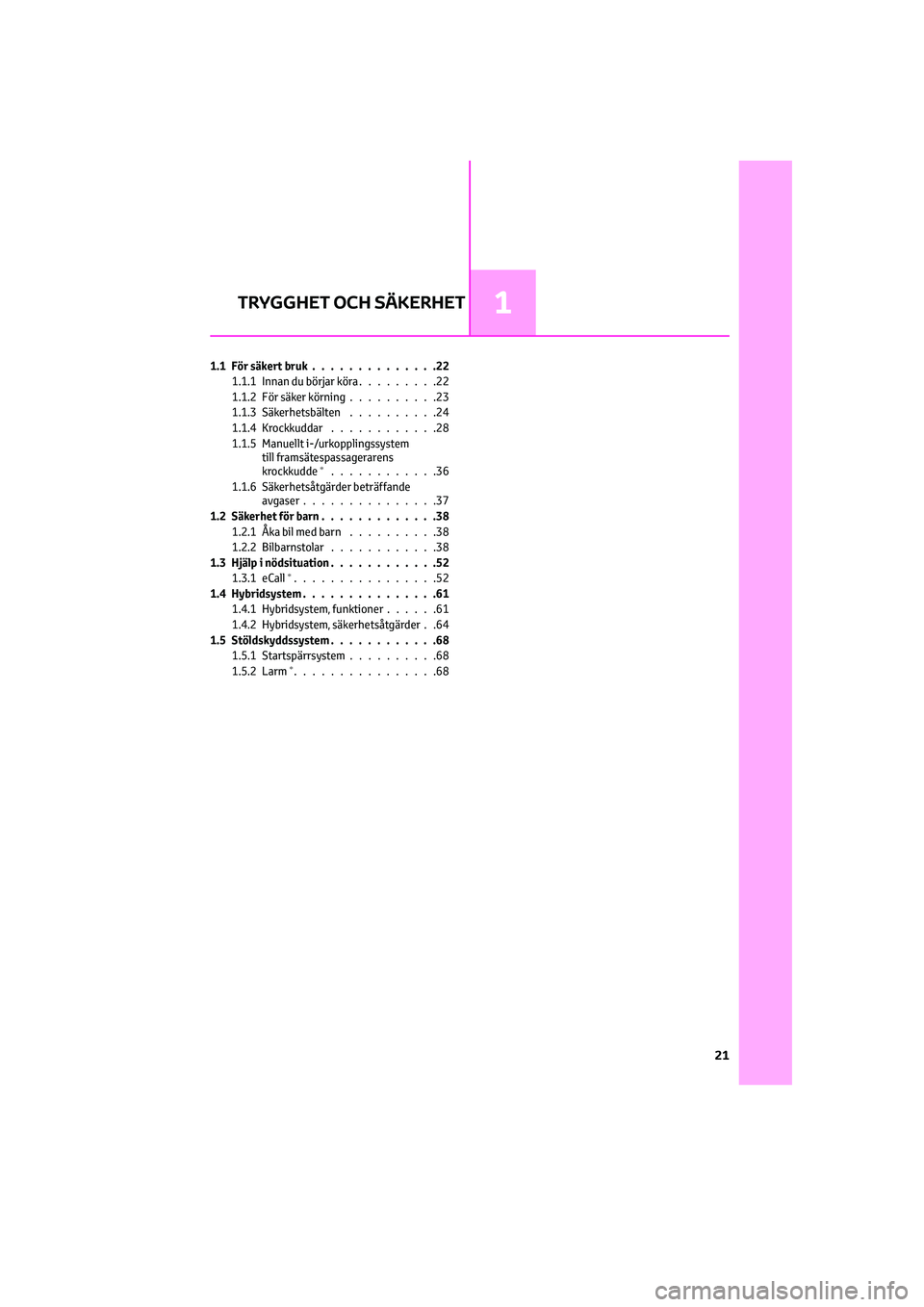

Page 23 of 482

1.1 För säkert bruk..............22
1.1.1 Innan du börjar köra.........22
1.1.2 För säker körning..........23
1.1.3 Säkerhetsbälten..........24
1.1.4 Krockkuddar............28
1.1.5 Manuellt i-/urkopplingssystem
till framsätespassagerarens
krockkudde
∗............36
1.1.6 Säkerhetsåtgärder beträffande
avgaser...............37
1.2 Säkerhet för barn.............38
1.2.1 Åka bil med barn..........38
1.2.2 Bilbarnstolar............38
1.3 Hjälp i nödsituation............52
1.3.1 eCall
∗................52
1.4 Hybridsystem...............61
1.4.1 Hybridsystem, funktioner......61
1.4.2 Hybridsystem, säkerhetsåtgärder . .64
1.5 Stöldskyddssystem............68
1.5.1 Startspärrsystem..........68
1.5.2 Larm
∗................68
TRYGGHET OCH SÄKERHET1
21

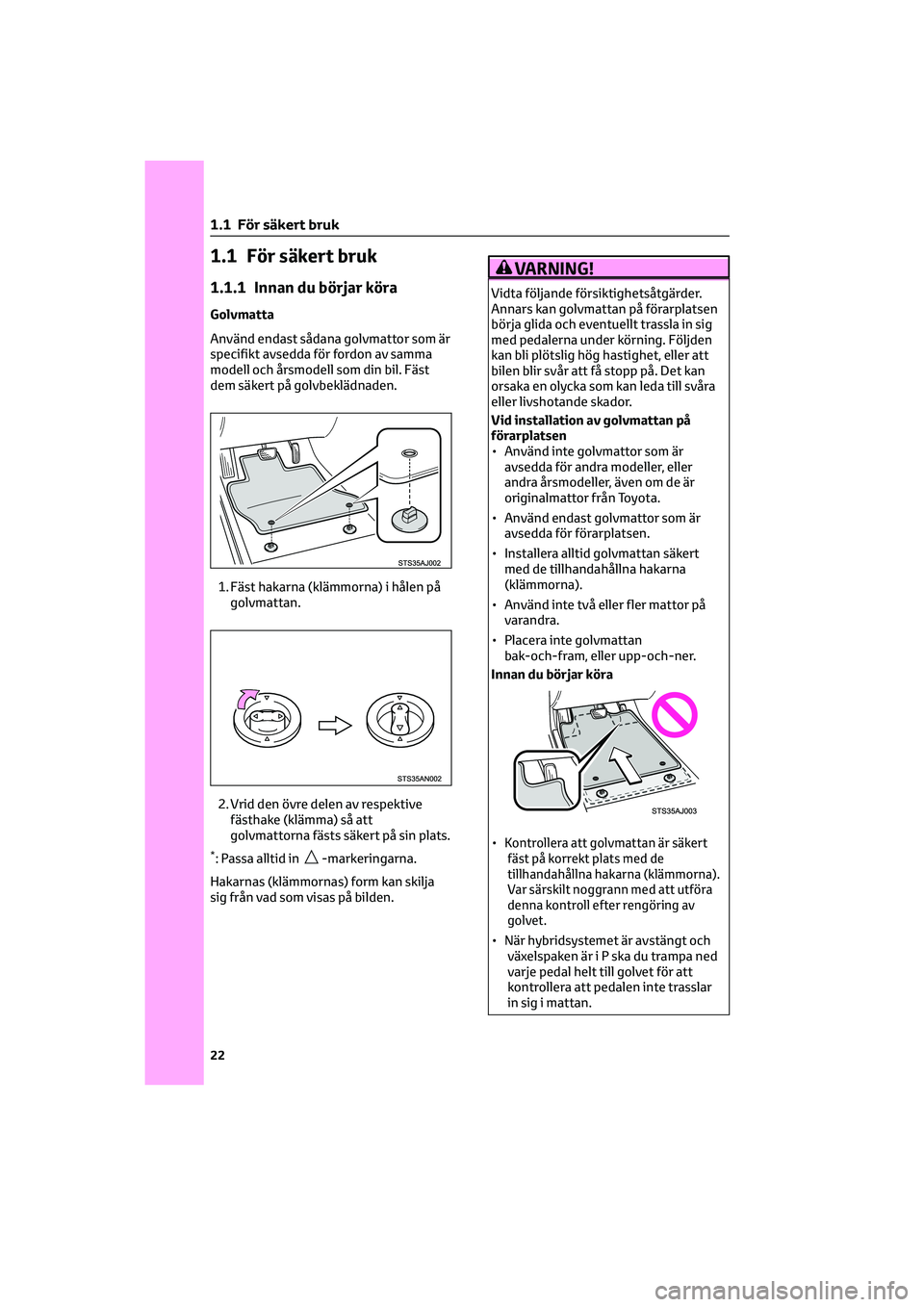

Page 24 of 482

1.1 För säkert bruk
1.1.1 Innan du börjar köra
Golvmatta
Använd endast sådana golvmattor som är
specifikt avsedda för fordon av samma
modell och årsmodell som din bil. Fäst
dem säkert på golvbeklädnaden.
1. Fäst hakarna (klämmorna) i hålen på
golvmattan.
2. Vrid den övre delen av respektive
fästhake (klämma) så att
golvmattorna fästs säkert på sin plats.
*: Passa alltid in-markeringarna.
Hakarnas (klämmornas) form kan skilja
sig från vad som visas på bilden.
VARNING!
Vidta följande försiktighetsåtgärder.
Annars kan golvmattan på förarplatsen
börja glida och eventuellt trassla in sig
med pedalerna under körning. Följden
kan bli plötslig hög hastighet, eller att
bilen blir svår att få stopp på. Det kan
orsaka en olycka som kan leda till svåra
eller livshotande skador.
Vid installation av golvmattan på
förarplatsen
• Använd inte golvmattor som är
avsedda för andra modeller, eller
andra årsmodeller, även om de är
originalmattor från Toyota.
• Använd endast golvmattor som är
avsedda för förarplatsen.
• Installera alltid golvmattan säkert
med de tillhandahållna hakarna
(klämmorna).
• Använd inte två eller fler mattor på
varandra.
• Placera inte golvmattan
bak-och-fram, eller upp-och-ner.
Innan du börjar köra
•Kontrollera att golvmattan är säkert
fäst på korrekt plats med de
tillhandahållna hakarna (klämmorna).
Var särskilt noggrann med att utföra
denna kontroll efter rengöring av
golvet.
• När hybridsystemet är avstängt och
växelspaken är i P ska du trampa ned
varje pedal helt till golvet för att
kontrollera att pedalen inte trasslar
in sig i mattan.
1 .1 För säkert bruk
22

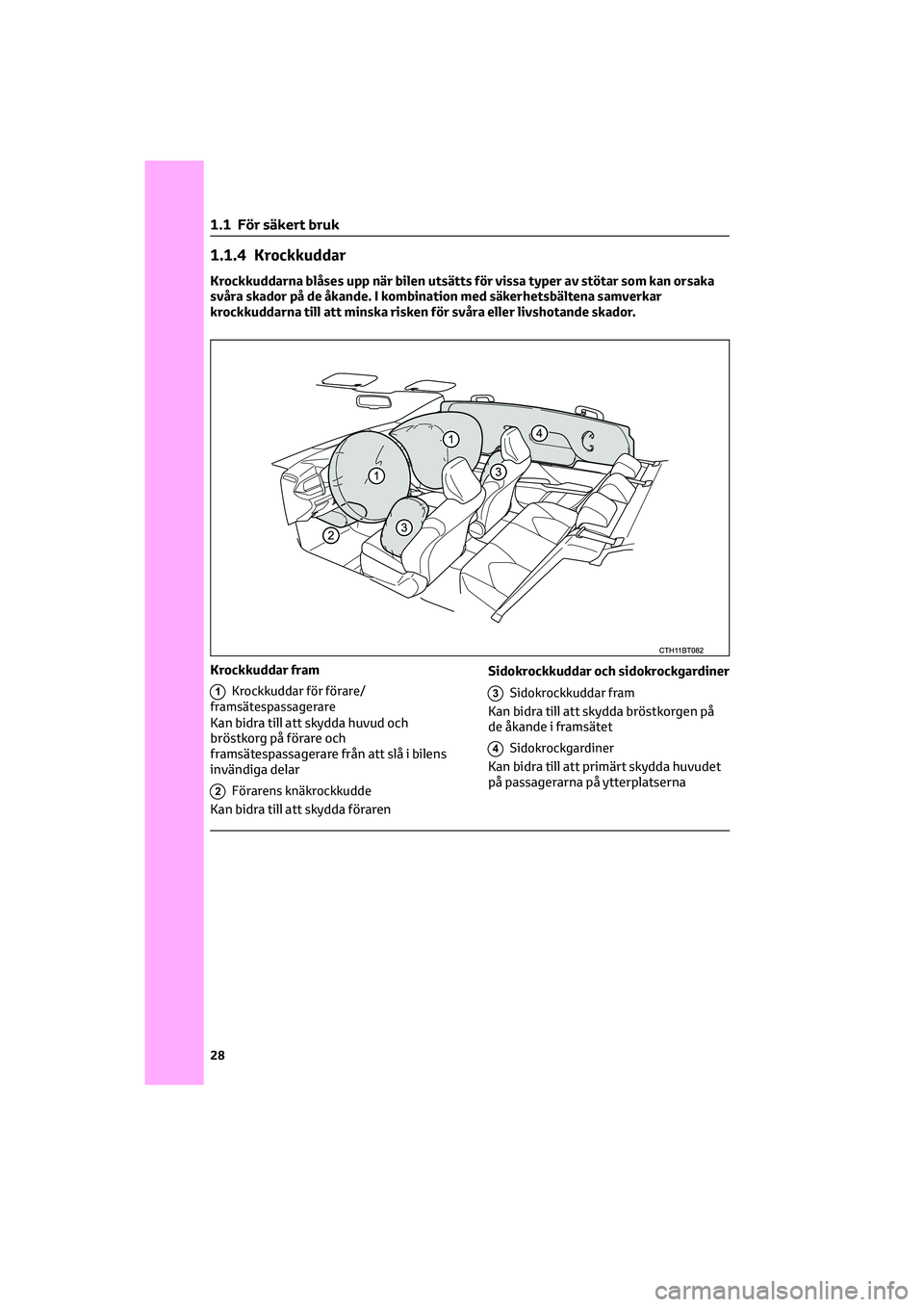

Page 30 of 482

1.1.4 Krockkuddar
Krockkuddarna blåses upp när bilen utsätts för vissa typer av stötar som kan orsaka
svåra skador på de åkande. I kombination med säkerhetsbältena samverkar
krockkuddarna till att minska risken för svåra eller livshotande skador.
1Krockkuddar för förare/
framsätespassagerare
Kan bidra till att skydda huvud och
bröstkorg på förare och
framsätespassagerare från att slå i bilens
invändiga delar
2Förarens knäkrockkudde
Kan bidra till att skydda förarenSidokrockkuddar och sidokrockgardiner
3Sidokrockkuddar fram
Kan bidra till att skydda bröstkorgen på
de åkande i framsätet
4Sidokrockgardiner
Kan bidra till att primärt skydda huvudet
på passagerarna på ytterplatserna
Krockkuddar fram
1 .1 För säkert bruk
28
Page 31 of 482

Komponenter i krockkuddesystemet
1Främre krocksensorer
2Förarens knäkrockkudde
3Sidokrocksensorer (framdörr)
4Sidokrocksensorer (fram)
5Krockkudde, framsätespassagerare
6Sidokrockkuddar fram
7Sidokrockgardiner
8Manuell i-/urkopplingskontakt till
framsätespassagerarens krockkuddar
(i förekommande fall)
9“AIR BAG ON” och “AIR BAG OFF”,
kontrollampor (i förekommande fall)
10SRS-varningslampa
11Krockkuddesensorenhet
12Sidokrocksensorer (bak)
13Förarens krockkudde
14Bältessträckare och kraftbegränsare
Huvudkomponenterna i krockkuddesystemet visas ovan. Krockkuddesystemet styrs av
den centrala sensorenheten. En kemisk reaktion startas i uppblåsningsenheterna och
krockkuddarna blåses upp mycket snabbt med ofarlig gas för att fånga upp de åkandes
rörelse framåt.
1 .1 För säkert bruk
29
1
TRYGGHET OCH SÄKERHET
Page 32 of 482

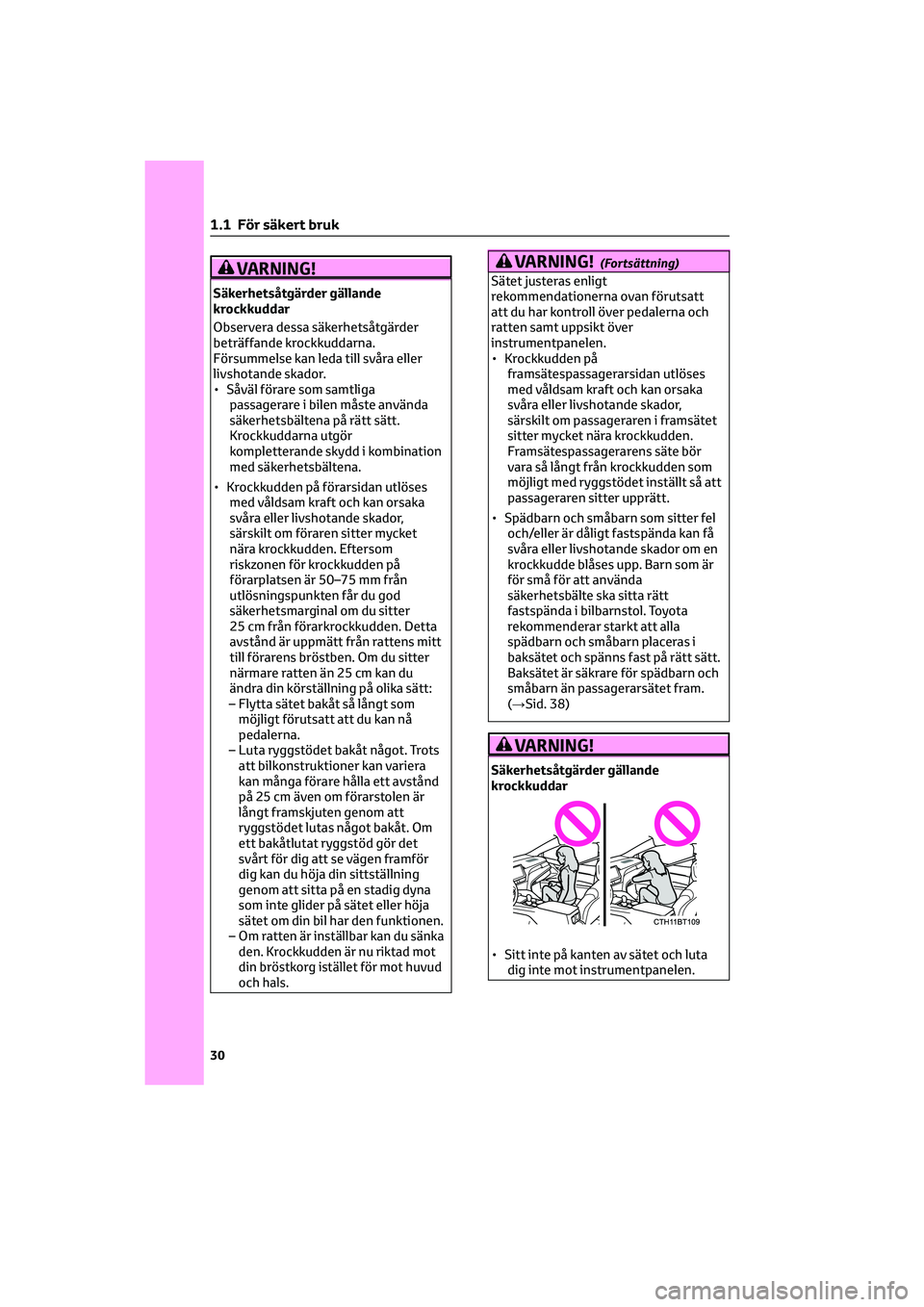

VARNING!
Säkerhetsåtgärder gällande
krockkuddar
Observera dessa säkerhetsåtgärder
beträffande krockkuddarna.
Försummelse kan leda till svåra eller
livshotande skador.
• Såväl förare som samtliga
passagerare i bilen måste använda
säkerhetsbältena på rätt sätt.
Krockkuddarna utgör
kompletterande skydd i kombination
med säkerhetsbältena.
• Krockkudden på förarsidan utlöses
med våldsam kraft och kan orsaka
svåra eller livshotande skador,
särskilt om föraren sitter mycket
nära krockkudden. Eftersom
riskzonen för krockkudden på
förarplatsen är 50–75 mm från
utlösningspunkten får du god
säkerhetsmarginal om du sitter
25 cm från förarkrockkudden. Detta
avstånd är uppmätt från rattens mitt
till förarens bröstben. Om du sitter
närmare ratten än 25 cm kan du
ändra din körställning på olika sätt:
– Flytta sätet bakåt så långt som
möjligt förutsatt att du kan nå
pedalerna.
– Luta ryggstödet bakåt något. Trots
att bilkonstruktioner kan variera
kan många förare hålla ett avstånd
på 25 cm även om förarstolen är
långt framskjuten genom att
ryggstödet lutas något bakåt. Om
ett bakåtlutat ryggstöd gör det
svårt för dig att se vägen framför
dig kan du höja din sittställning
genom att sitta på en stadig dyna
som inte glider på sätet eller höja
sätet om din bil har den funktionen.
–
Om ratten är inställbar kan du sänka
den. Krockkudden är nu riktad mot
din bröstkorg istället för mot huvud
och hals.
VARNING!(Fortsättning)
Sätet justeras enligt
rekommendationerna ovan förutsatt
att du har kontroll över pedalerna och
ratten samt uppsikt över
instrumentpanelen.
• Krockkudden på
framsätespassagerarsidan utlöses
med våldsam kraft och kan orsaka
svåra eller livshotande skador,
särskilt om passageraren i framsätet
sitter mycket nära krockkudden.
Framsätespassagerarens säte bör
vara så långt från krockkudden som
möjligt med ryggstödet inställt så att
passageraren sitter upprätt.
• Spädbarn och småbarn som sitter fel
och/eller är dåligt fastspända kan få
svåra eller livshotande skador om en
krockkudde blåses upp. Barn som är
för små för att använda
säkerhetsbälte ska sitta rätt
fastspända i bilbarnstol. Toyota
rekommenderar starkt att alla
spädbarn och småbarn placeras i
baksätet och spänns fast på rätt sätt.
Baksätet är säkrare för spädbarn och
småbarn än passagerarsätet fram.
(→Sid. 38)
VARNING!
Säkerhetsåtgärder gällande
krockkuddar
• Sitt inte på kanten av sätet och luta
dig inte mot instrumentpanelen.
1 .1 För säkert bruk
30

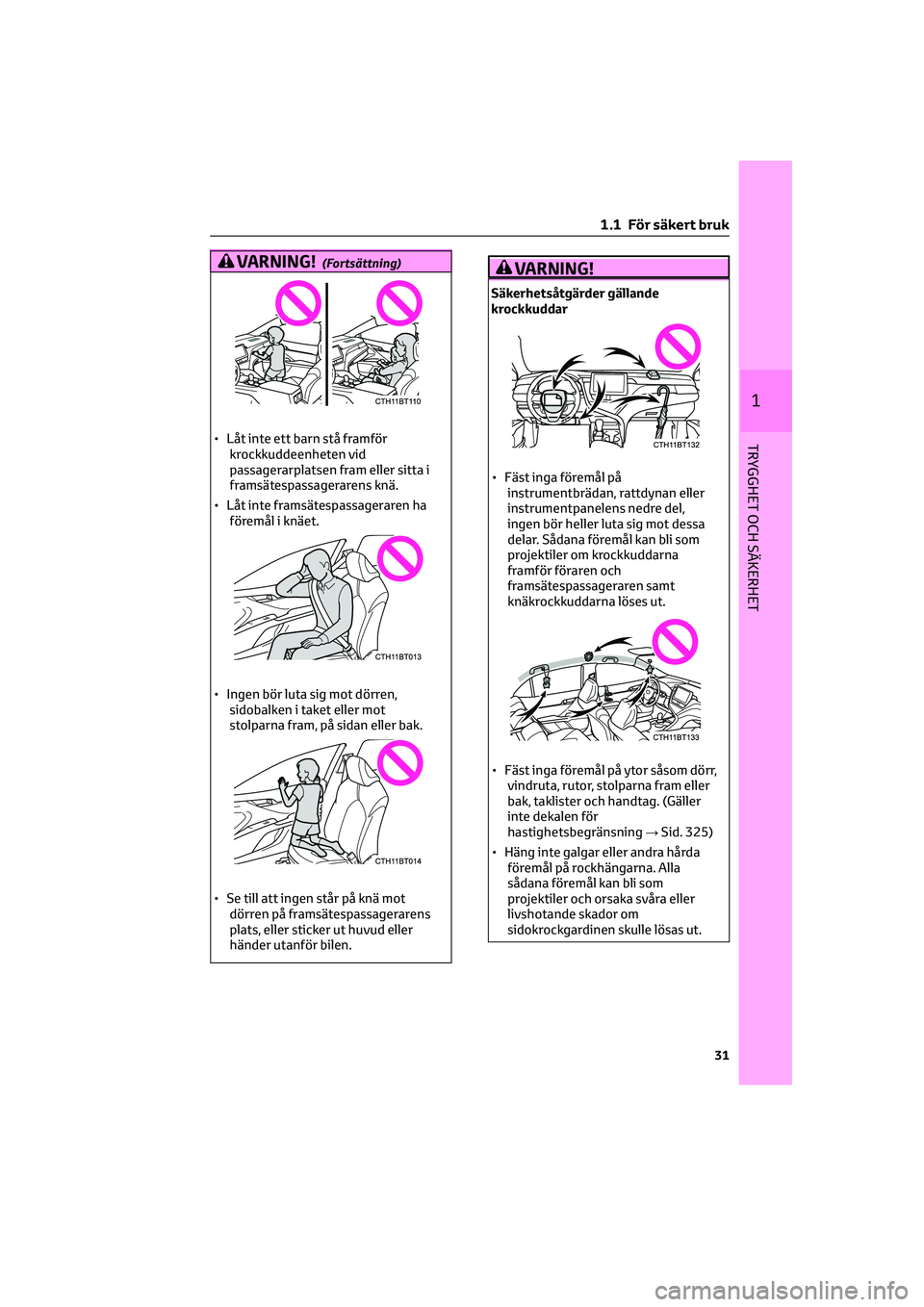

Page 33 of 482

VARNING!(Fortsättning)
• Låt inte ett barn stå framför
krockkuddeenheten vid
passagerarplatsen fram eller sitta i
framsätespassagerarens knä.
• Låt inte framsätespassageraren ha
föremål i knäet.
• Ingen bör luta sig mot dörren,
sidobalken i taket eller mot
stolparna fram, på sidan eller bak.
• Se till att ingen står på knä mot
dörren på framsätespassagerarens
plats, eller sticker ut huvud eller
händer utanför bilen.
VARNING!
Säkerhetsåtgärder gällande
krockkuddar
• Fäst inga föremål på
instrumentbrädan, rattdynan eller
instrumentpanelens nedre del,
ingen bör heller luta sig mot dessa
delar. Sådana föremål kan bli som
projektiler om krockkuddarna
framför föraren och
framsätespassageraren samt
knäkrockkuddarna löses ut.
• Fäst inga föremål på ytor såsom dörr,
vindruta, rutor, stolparna fram eller
bak, taklister och handtag. (Gäller
inte dekalen för
hastighetsbegränsning→Sid. 325)
• Häng inte galgar eller andra hårda
föremål på rockhängarna. Alla
sådana föremål kan bli som
projektiler och orsaka svåra eller
livshotande skador om
sidokrockgardinen skulle lösas ut.
1 .1 För säkert bruk
31
1
TRYGGHET OCH SÄKERHET
Page 37 of 482

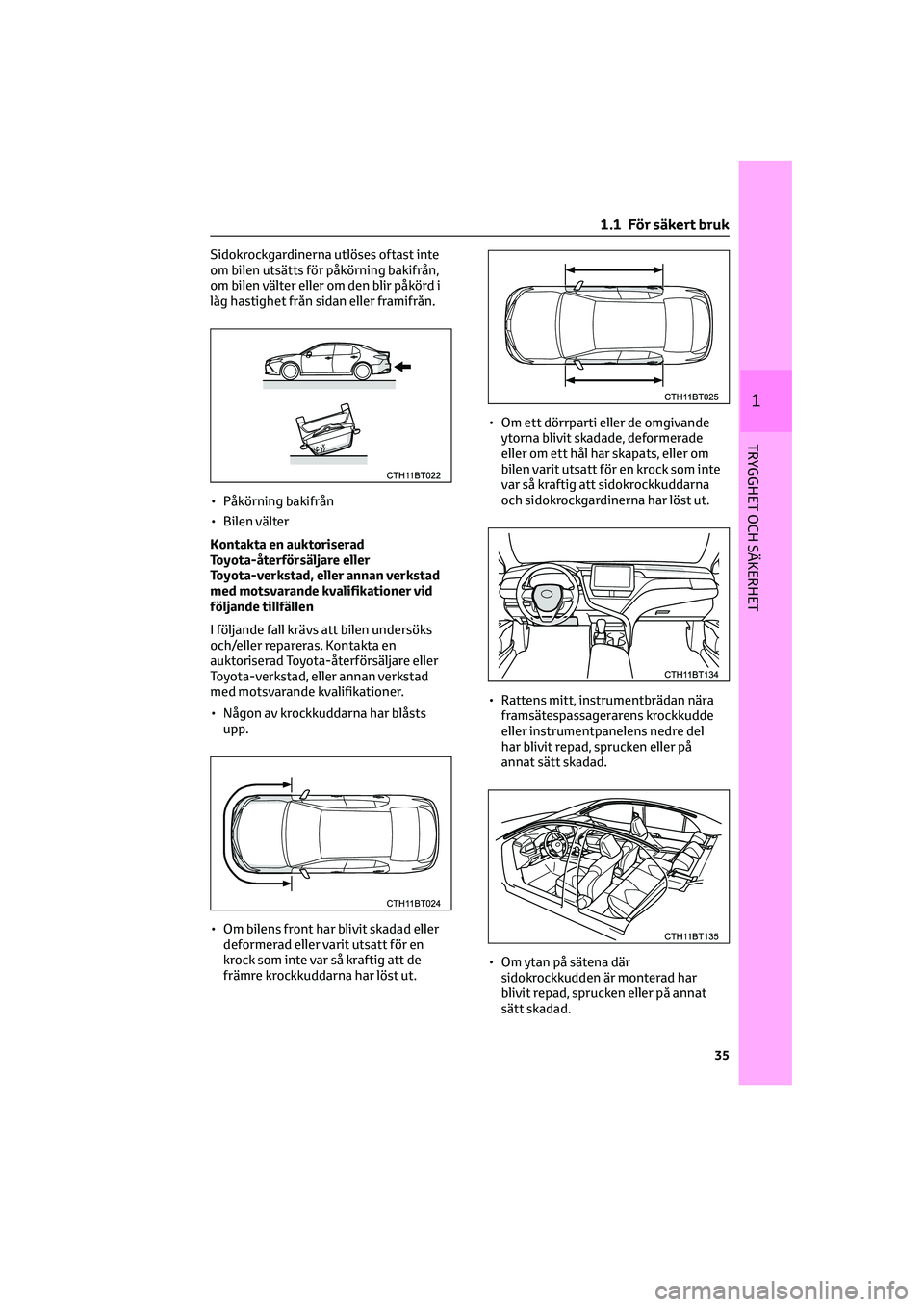

Sidokrockgardinerna utlöses oftast inte
om bilen utsätts för påkörning bakifrån,
om bilen välter eller om den blir påkörd i
låg hastighet från sidan eller framifrån.
• Påkörning bakifrån
• Bilen välter
Kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer vid
följande tillfällen
I följande fall krävs att bilen undersöks
och/eller repareras. Kontakta en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer.
• Någon av krockkuddarna har blåsts
upp.
• Om bilens front har blivit skadad eller
deformerad eller varit utsatt för en
krock som inte var så kraftig att de
främre krockkuddarna har löst ut.• Om ett dörrparti eller de omgivande
ytorna blivit skadade, deformerade
eller om ett hål har skapats, eller om
bilen varit utsatt för en krock som inte
var så kraftig att sidokrockkuddarna
och sidokrockgardinerna har löst ut.
• Rattens mitt, instrumentbrädan nära
framsätespassagerarens krockkudde
eller instrumentpanelens nedre del
har blivit repad, sprucken eller på
annat sätt skadad.
• Om ytan på sätena där
sidokrockkudden är monterad har
blivit repad, sprucken eller på annat
sätt skadad.
1 .1 För säkert bruk
35
1
TRYGGHET OCH SÄKERHET
Page 38 of 482

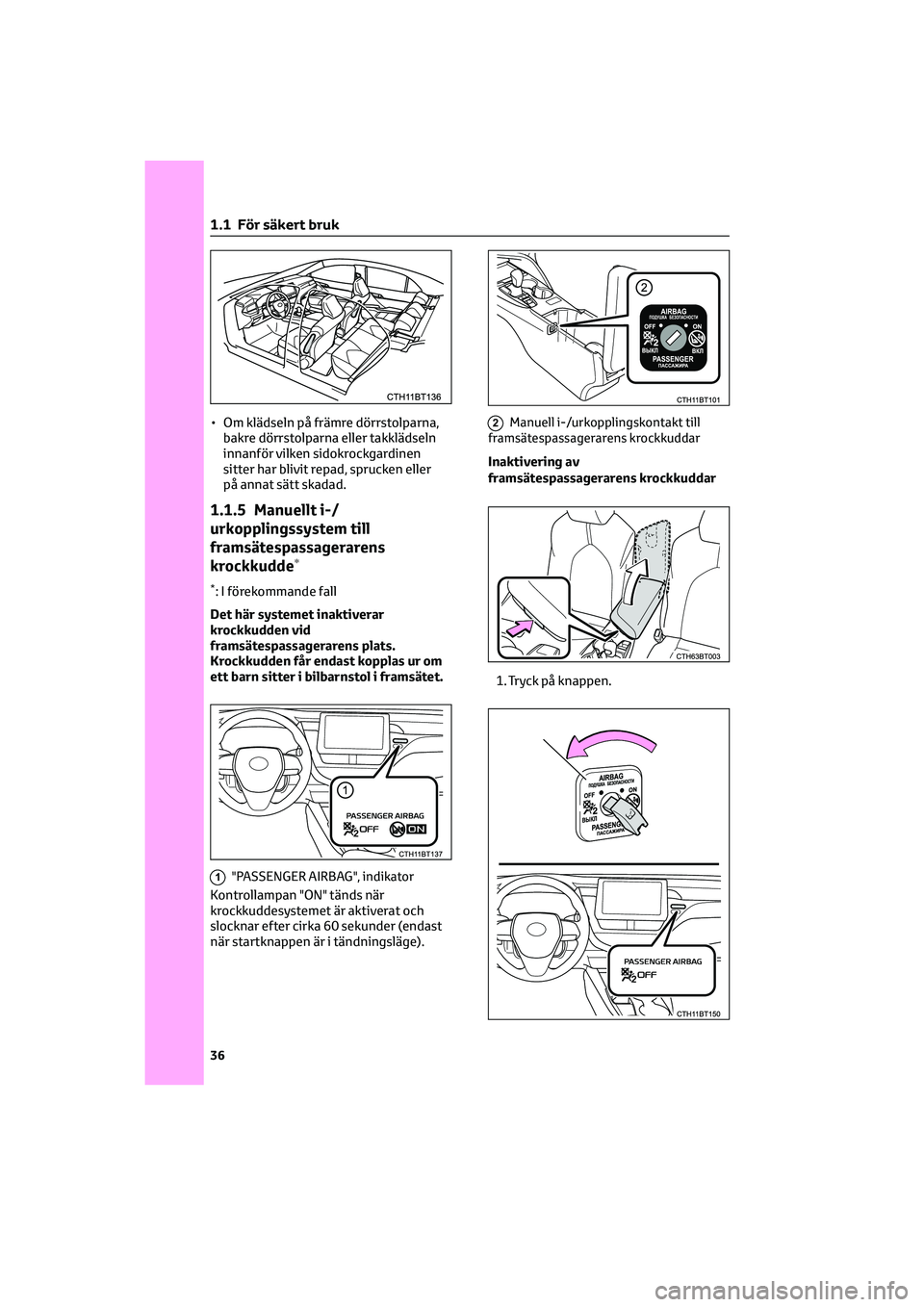

• Om klädseln på främre dörrstolparna,
bakre dörrstolparna eller takklädseln
innanför vilken sidokrockgardinen
sitter har blivit repad, sprucken eller
på annat sätt skadad.
1.1.5 Manuellt i-/
urkopplingssystem till
framsätespassagerarens
krockkudde
∗
*: I förekommande fall
Det här systemet inaktiverar
krockkudden vid
framsätespassagerarens plats.
Krockkudden får endast kopplas ur om
ett barn sitter i bilbarnstol i framsätet.
1"PASSENGER AIRBAG", indikator
Kontrollampan "ON" tänds när
krockkuddesystemet är aktiverat och
slocknar efter cirka 60 sekunder (endast
när startknappen är i tändningsläge).
2Manuell i-/urkopplingskontakt till
framsätespassagerarens krockkuddar
Inaktivering av
framsätespassagerarens krockkuddar
1. Tryck på knappen.
1 .1 För säkert bruk
36
