Przycisk rozruchu prze∏àczyç w stan OFF.
Otworzyç pokryw´ skrzynki bezpieczników.
ó Komora silnikowa (typ A) ó Komora silnikowa (typ B)
ó Pod deskà rozdzielczà po stronie
kierowcy (wersje z kierownicà po
lewej stronie)
Zdjàç pokryw´.
Pami´taç, aby podczas zdejmo-
wania lub zak∏adania pokrywy
wcisnàç zaczep.
2
1
6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie479
6
Obs∏uga techniczna i konserwacja

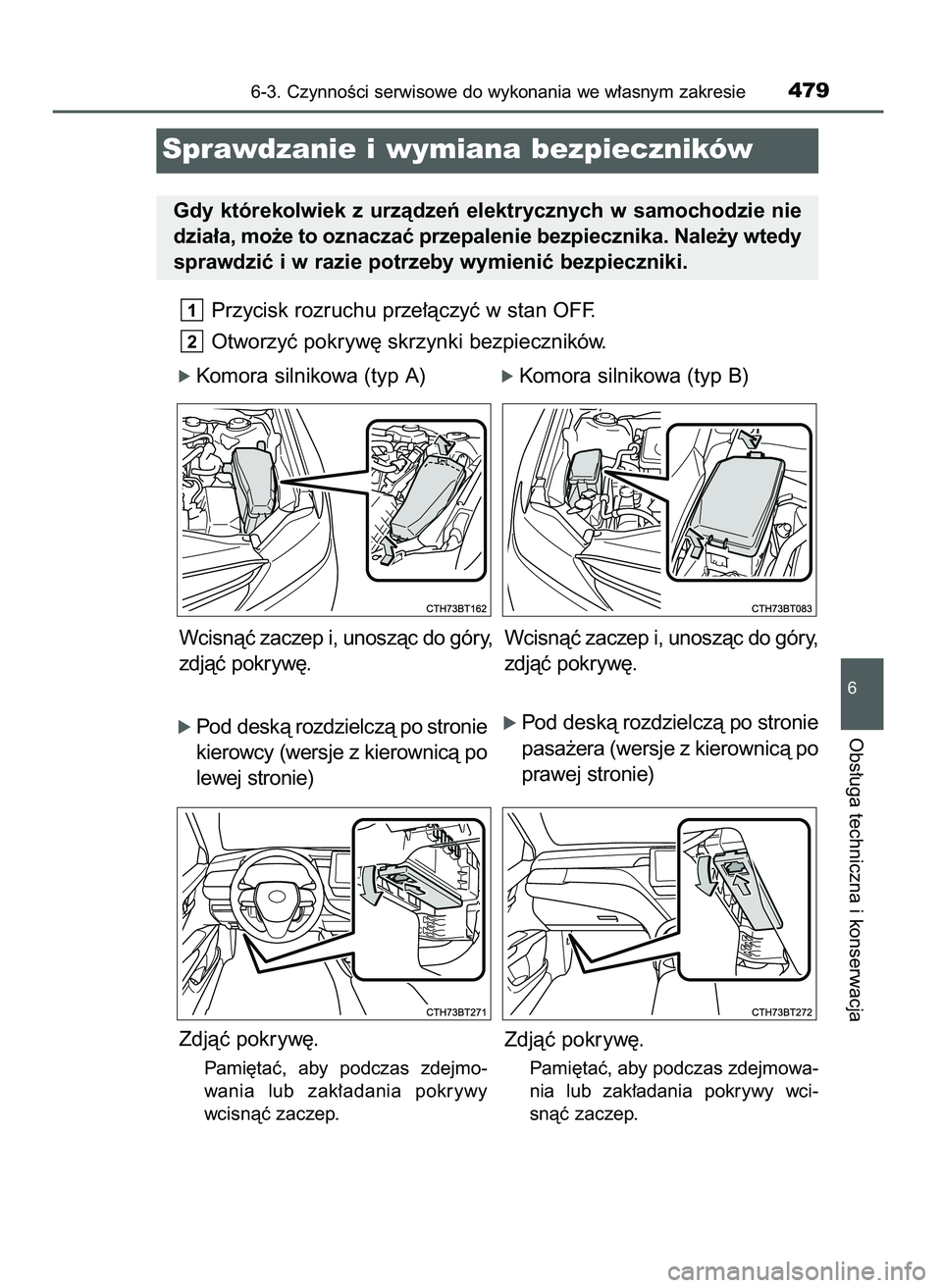

Sprawdzanie i wymiana bezpieczników
Gdy którekolwiek z urzàdzeƒ elektrycznych w samochodzie nie
dzia∏a, mo˝e to oznaczaç przepalenie bezpiecznika. Nale˝y wtedy
sprawdziç i w razie potrzeby wymieniç bezpieczniki.
Wcisnàç zaczep i, unoszàc do góry,
zdjàç pokryw´.Wcisnàç zaczep i, unoszàc do góry,
zdjàç pokryw´.
ó Pod deskà rozdzielczà po stronie
pasa˝era (wersje z kierownicà po
prawej stronie)
Zdjàç pokryw´.
Pami´taç, aby podczas zdejmowa-
nia lub zak∏adania pokrywy wci-
snàç zaczep.
3 Camry HV OM33F05E 11/3/21 14:32 Page 479 (Black plate)

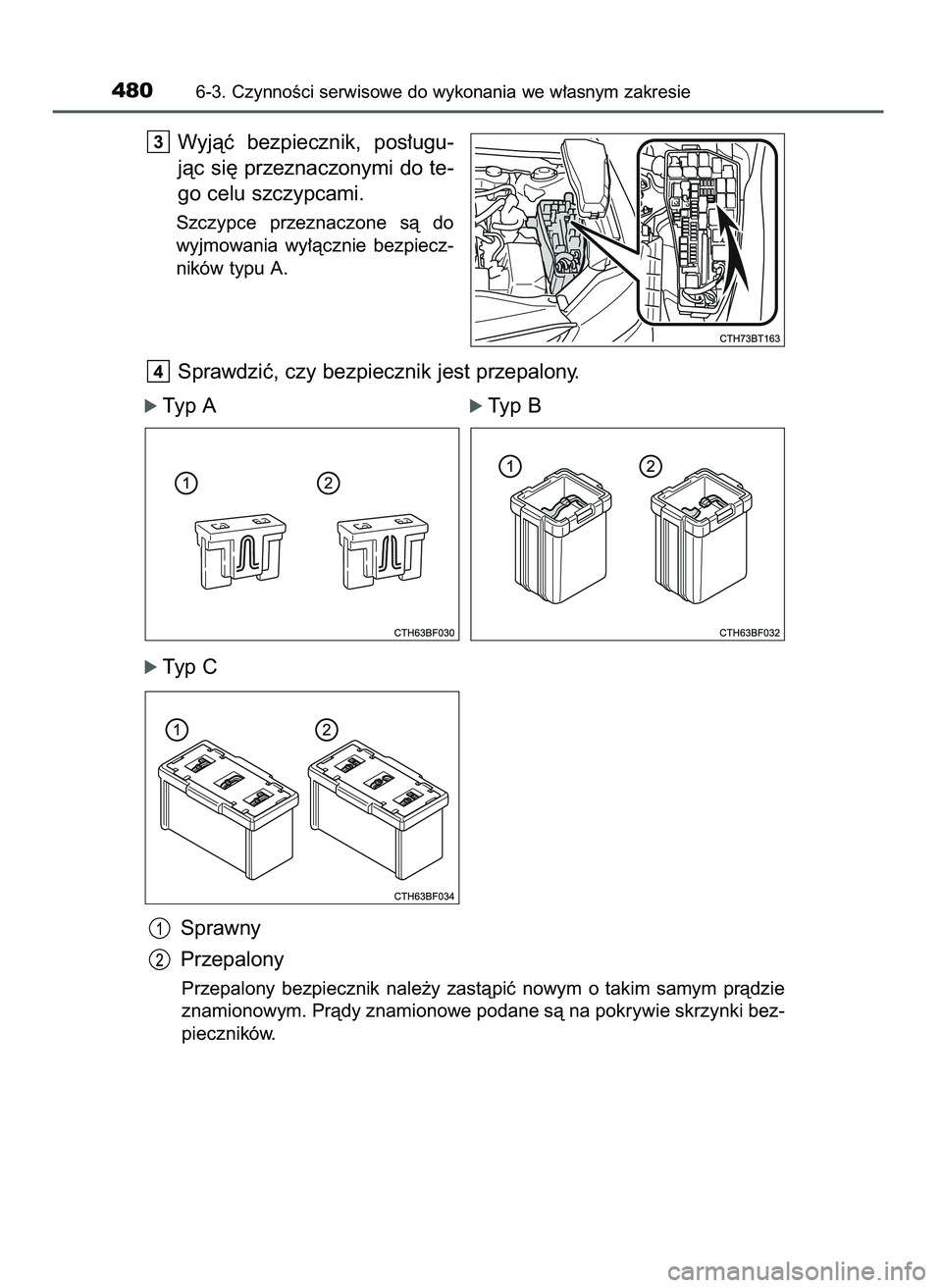

Wyjàç bezpiecznik, pos∏ugu-
jàc si´ przeznaczonymi do te-
go celu szczypcami.
Szczypce przeznaczone sà do
wyjmowania wy∏àcznie bezpiecz-
ników typu A.
Sprawdziç, czy bezpiecznik jest przepalony.
ó Typ A ó Typ B
ó Typ C
Sprawny
Przepalony
Przepalony bezpiecznik nale˝y zastàpiç nowym o takim samym pràdzie
znamionowym. Pràdy znamionowe podane sà na pokrywie skrzynki bez-
pieczników.
4
3
4806-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
3 Camry HV OM33F05E 11/3/21 14:32 Page 480 (Black plate)

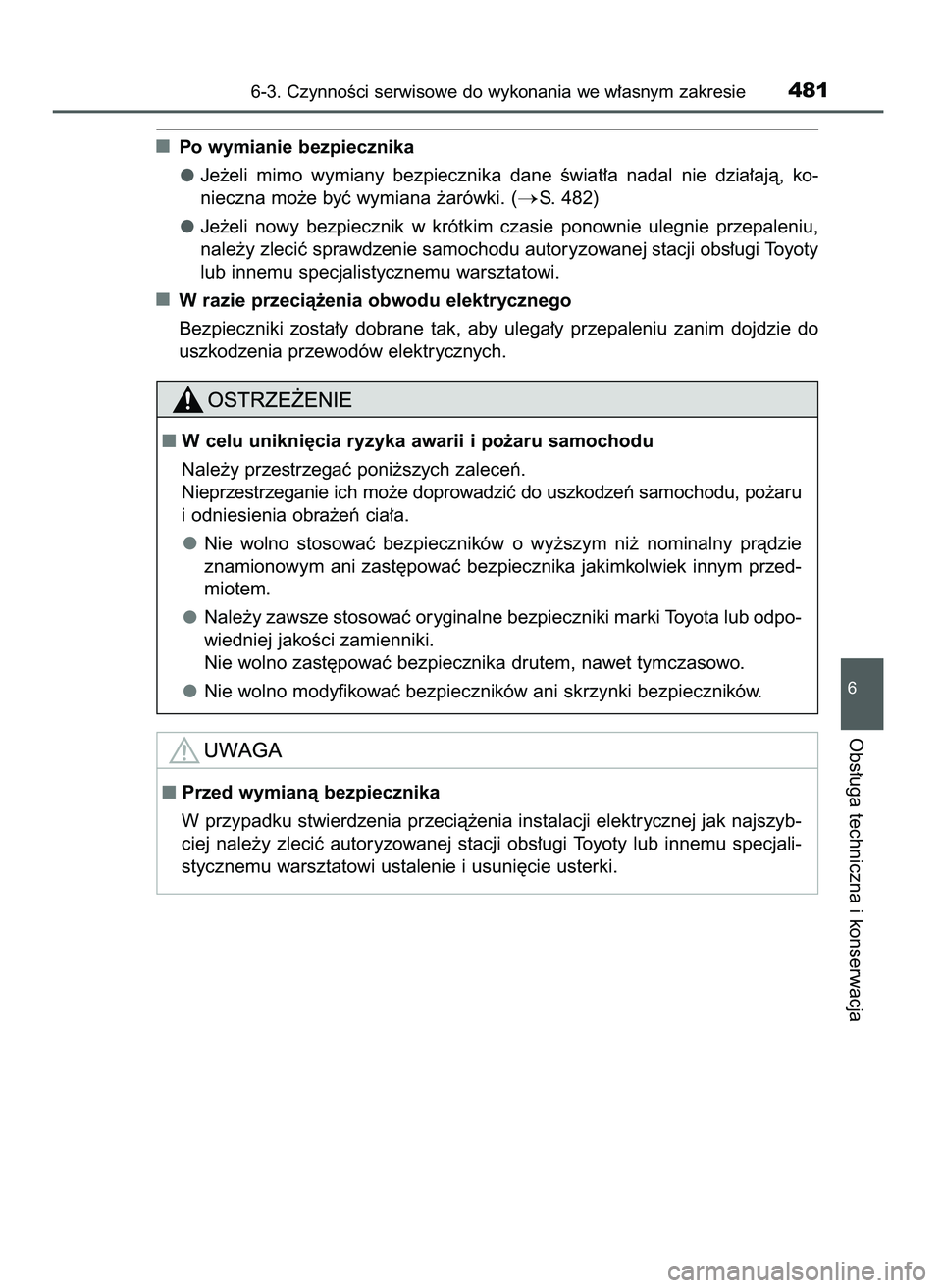

Po wymianie bezpiecznika
Je˝eli mimo wymiany bezpiecznika dane Êwiat∏a nadal nie dzia∏ajà, ko-
nieczna mo˝e byç wymiana ˝arówki. (
S. 482)
Je˝eli nowy bezpiecznik w krótkim czasie ponownie ulegnie przepaleniu,
nale˝y zleciç sprawdzenie samochodu autoryzowanej stacji obs∏ugi Toyoty
lub innemu specjalistycznemu warsztatowi.
W razie przecià˝enia obwodu elektrycznego
Bezpieczniki zosta∏y dobrane tak, aby ulega∏y przepaleniu zanim dojdzie do
uszkodzenia przewodów elektrycznych.
6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie481
6
Obs∏uga techniczna i konserwacja
W celu unikni´cia ryzyka awarii i po˝aru samochodu
Nale˝y przestrzegaç poni˝szych zaleceƒ.
Nieprzestrzeganie ich mo˝e doprowadziç do uszkodzeƒ samochodu, po˝aru
i odniesienia obra˝eƒ cia∏a.
Nie wolno stosowaç bezpieczników o wy˝szym ni˝ nominalny pràdzie
znamionowym ani zast´powaç bezpiecznika jakimkolwiek innym przed-
miotem.
Nale˝y zawsze stosowaç oryginalne bezpieczniki marki Toyota lub odpo-
wiedniej jakoÊci zamienniki.
Nie wolno zast´powaç bezpiecznika drutem, nawet tymczasowo.
Nie wolno modyfikowaç bezpieczników ani skrzynki bezpieczników.
Przed wymianà bezpiecznika
W przypadku stwierdzenia przecià˝enia instalacji elektrycznej jak najszyb-
ciej nale˝y zleciç autoryzowanej stacji obs∏ugi Toyoty lub innemu specjali-
stycznemu warsztatowi ustalenie i usuni´cie usterki.
3 Camry HV OM33F05E 11/3/21 14:32 Page 481 (Black plate)

Sprawdziç moc wymienianej ˝arówki. (S. 577)
ó Z przodu ó Z ty∏u
Przednie kierunkowskazy
(z ˝arówkà)
4826-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie

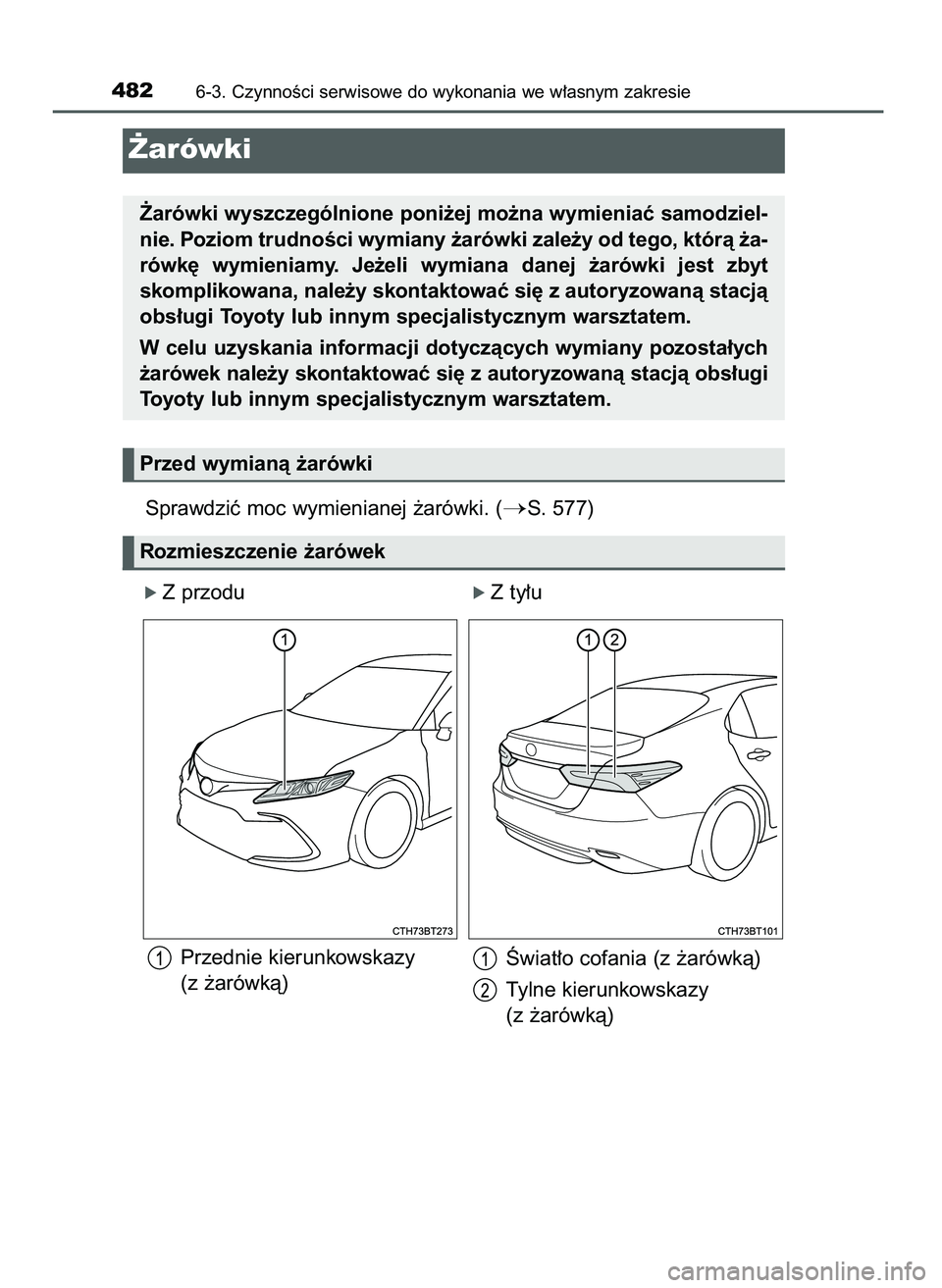

˚arówki
˚arówki wyszczególnione poni˝ej mo˝na wymieniaç samodziel-
nie. Poziom trudnoÊci wymiany ˝arówki zale˝y od tego, którà ˝a-
rówk´ wymieniamy. Je˝eli wymiana danej ˝arówki jest zbyt
skomplikowana, nale˝y skontaktowaç si´ z autoryzowanà stacjà
obs∏ugi Toyoty lub innym specjalistycznym warsztatem.
W celu uzyskania informacji dotyczàcych wymiany pozosta∏ych
˝arówek nale˝y skontaktowaç si´ z autoryzowanà stacjà obs∏ugi
Toyoty lub innym specjalistycznym warsztatem.
Przed wymianà ˝arówki
Rozmieszczenie ˝arówek
Âwiat∏o cofania (z ˝arówkà)
Tylne kierunkowskazy
(z ˝arówkà)
3 Camry HV OM33F05E 11/3/21 14:32 Page 482 (Black plate)

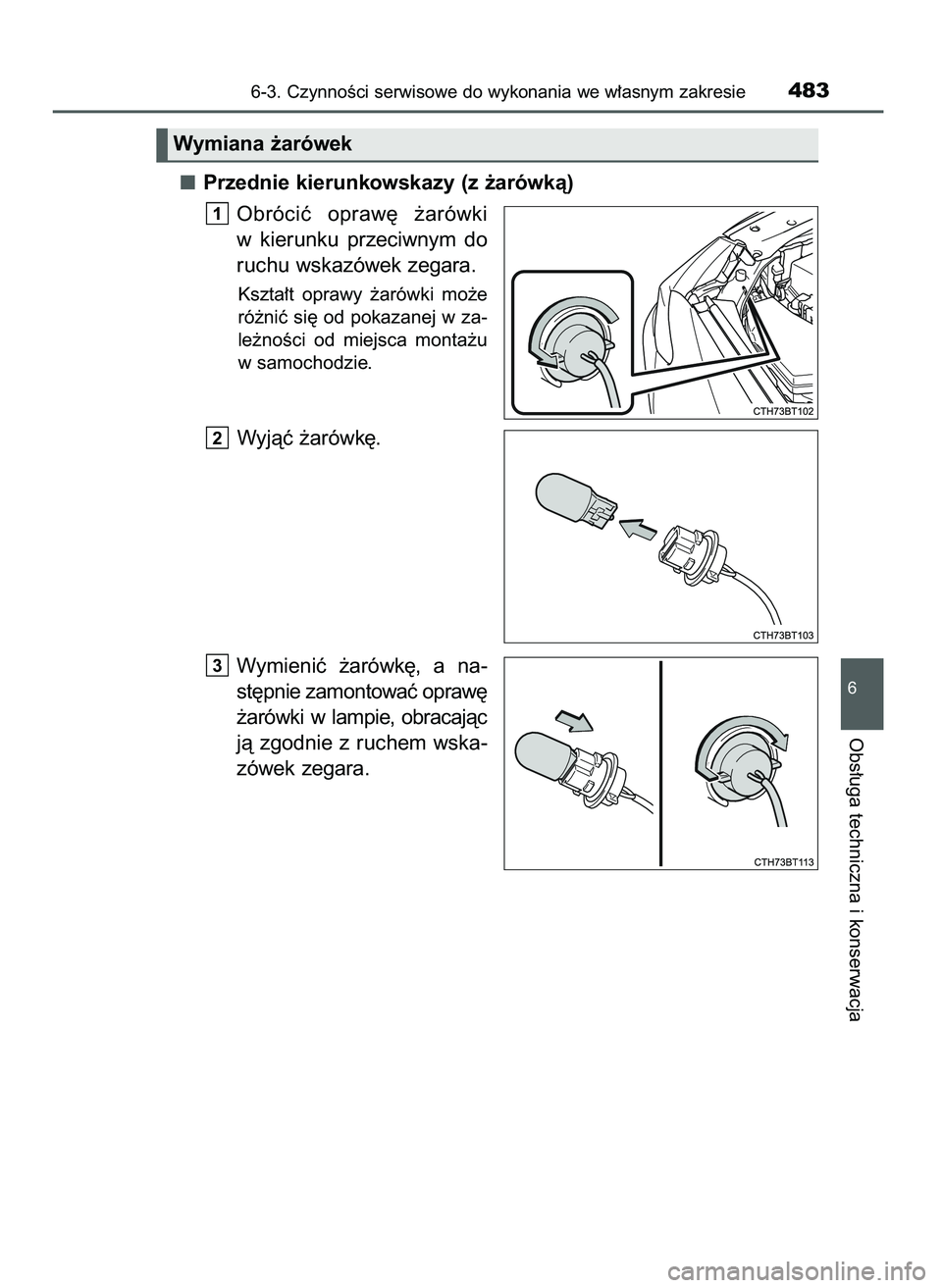

Przednie kierunkowskazy (z ˝arówkà)
Obróciç opraw´ ˝arówki
w kierunku przeciwnym do
ruchu wskazówek zegara.
Kszta∏t oprawy ˝arówki mo˝e
ró˝niç si´ od pokazanej w za-
le˝noÊci od miejsca monta˝u
w samochodzie.
Wyjàç ˝arówk´.
Wymieniç ˝arówk´, a na-
st´pnie zamontowaç opraw´
˝arówki w lampie, obracajàc
jà zgodnie z ruchem wska-
zówek zegara.
3
2
1
6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie483
6
Obs∏uga techniczna i konserwacja
Wymiana ˝arówek
3 Camry HV OM33F05E 11/3/21 14:32 Page 483 (Black plate)

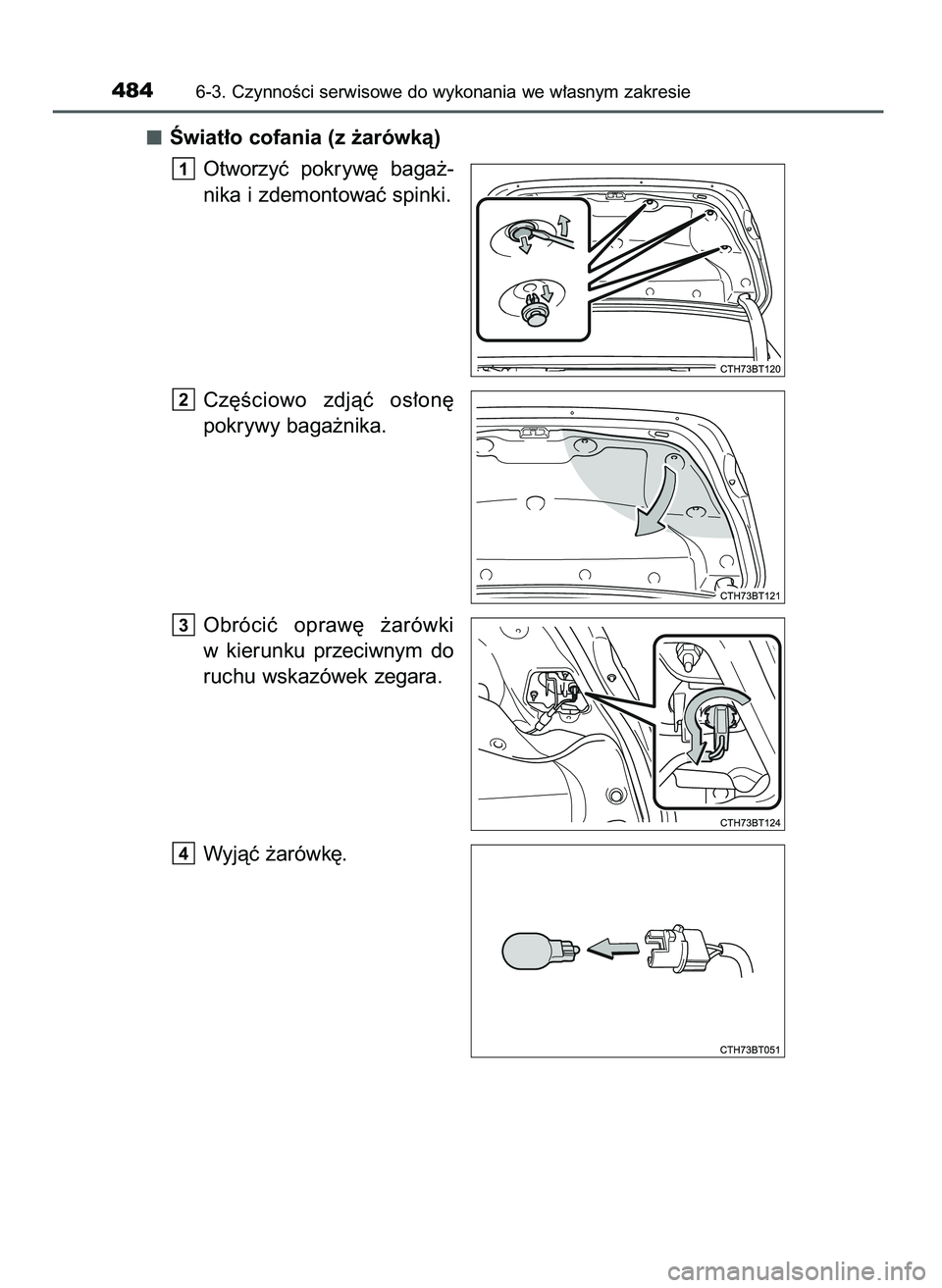

Âwiat∏o cofania (z ˝arówkà)
Otworzyç pokryw´ baga˝-
nika i zdemontowaç spinki.
Cz´Êciowo zdjàç os∏on´
pokrywy baga˝nika.
Obróciç opraw´ ˝arówki
w kierunku przeciwnym do
ruchu wskazówek zegara.
Wyjàç ˝arówk´.
4
3
2
1
4846-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
3 Camry HV OM33F05E 11/3/21 14:32 Page 484 (Black plate)

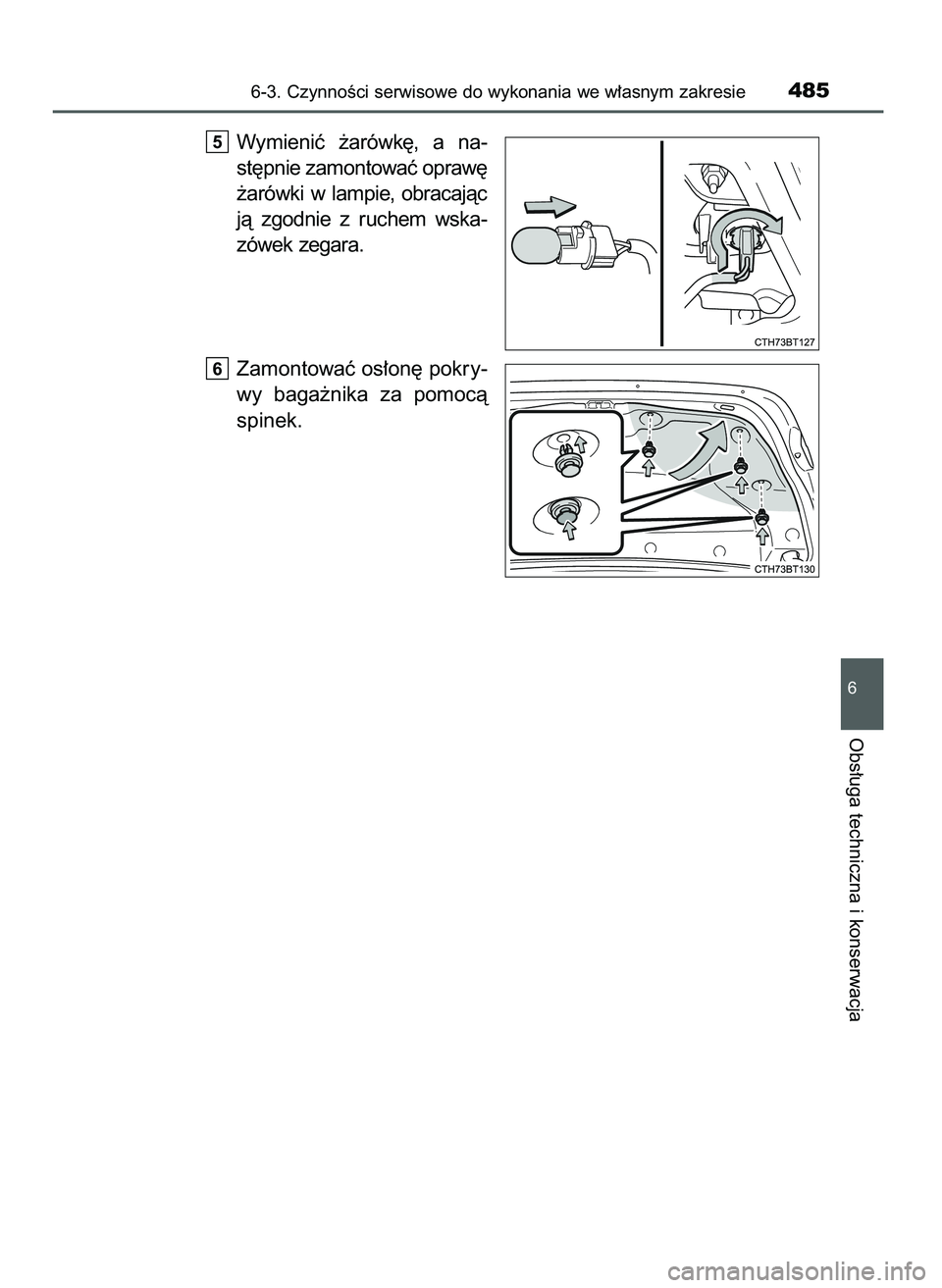

Wymieniç ˝arówk´, a na-
st´pnie zamontowaç opraw´
˝arówki w lampie, obracajàc
jà zgodnie z ruchem wska-
zówek zegara.
Zamontowaç os∏on´ pokry-
wy baga˝nika za pomocà
spinek.
6
5
6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie485
6
Obs∏uga techniczna i konserwacja
3 Camry HV OM33F05E 11/3/21 14:32 Page 485 (Black plate)

Tylne kierunkowskazy (z ˝arówkà)
Otworzyç pokryw´ baga˝-
nika i zabezpieczyç miej-
sce wokó∏ lampy taÊmà
ochronnà.
U˝yç taÊmy maskujàcej itp.
Nie u˝ywaç srebrnej taÊmy,
poniewa˝ mo˝e ona zosta-
wiaç Êlady lub uszkodziç la-
kier podczas odklejania.
Usunàç os∏on´ lampy.
W∏o˝yç p∏aski Êrubokr´t
pomi´dzy os∏on´ a lam-
p´ zespolonà i odchyliç
pokryw´ w kilku miej-
scach tak, aby od∏àczyç
zaczepy (zaznaczone
przerywanà linià).
Pociàgnàç os∏on´ lam-
py do siebie, aby od∏à-
czyç zaczepy (zazna-
czone przerywanà linià)
i zdjàç os∏on´.
W celu unikni´cia ryzyka uszko-
dzenia samochodu koƒcówk´
Êrubokr´ta owinàç szmatkà.
Odkr´ciç dwie Êruby.3
2
1
4866-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
3 Camry HV OM33F05E 11/3/21 14:32 Page 486 (Black plate)

Wyjàç lamp´ zespolonà.
Przymocowaç dwa d∏u-
gie kawa∏ki taÊmy ma-
skujàcej i wystajàcà jej
cz´Êç z∏o˝yç na pó∏.
Ciàgnàc w kierunku ty-
∏u samochodu za z∏o˝o-
ny odcinek taÊmy ma-
skujàcej, wyjàç lamp´.
Obróciç opraw´ ˝arówki
w kierunku przeciwnym do
ruchu wskazówek zegara.
Wyjàç ˝arówk´.
6
5
4
6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie487
6
Obs∏uga techniczna i konserwacja
3 Camry HV OM33F05E 11/3/21 14:32 Page 487 (Black plate)

Wymieniç ˝arówk´, a na-
st´pnie zamontowaç opra-
w´ ˝arówki w lampie ze-
spolonej, obracajàc jà
zgodnie z ruchem wskazó-
wek zegara.
Zamontowaç lamp´ zespo-
lonà.
Podczas mocowania lampy
zespolonej nale˝y wyrównaç
prowadnice z uchwytami
i pchnàç jà w kierunku przodu
samochodu.
Dokr´ciç dwie Êruby.9
8
7
