TOYOTA CAMRY 2022 Manuale duso (in Italian)

579

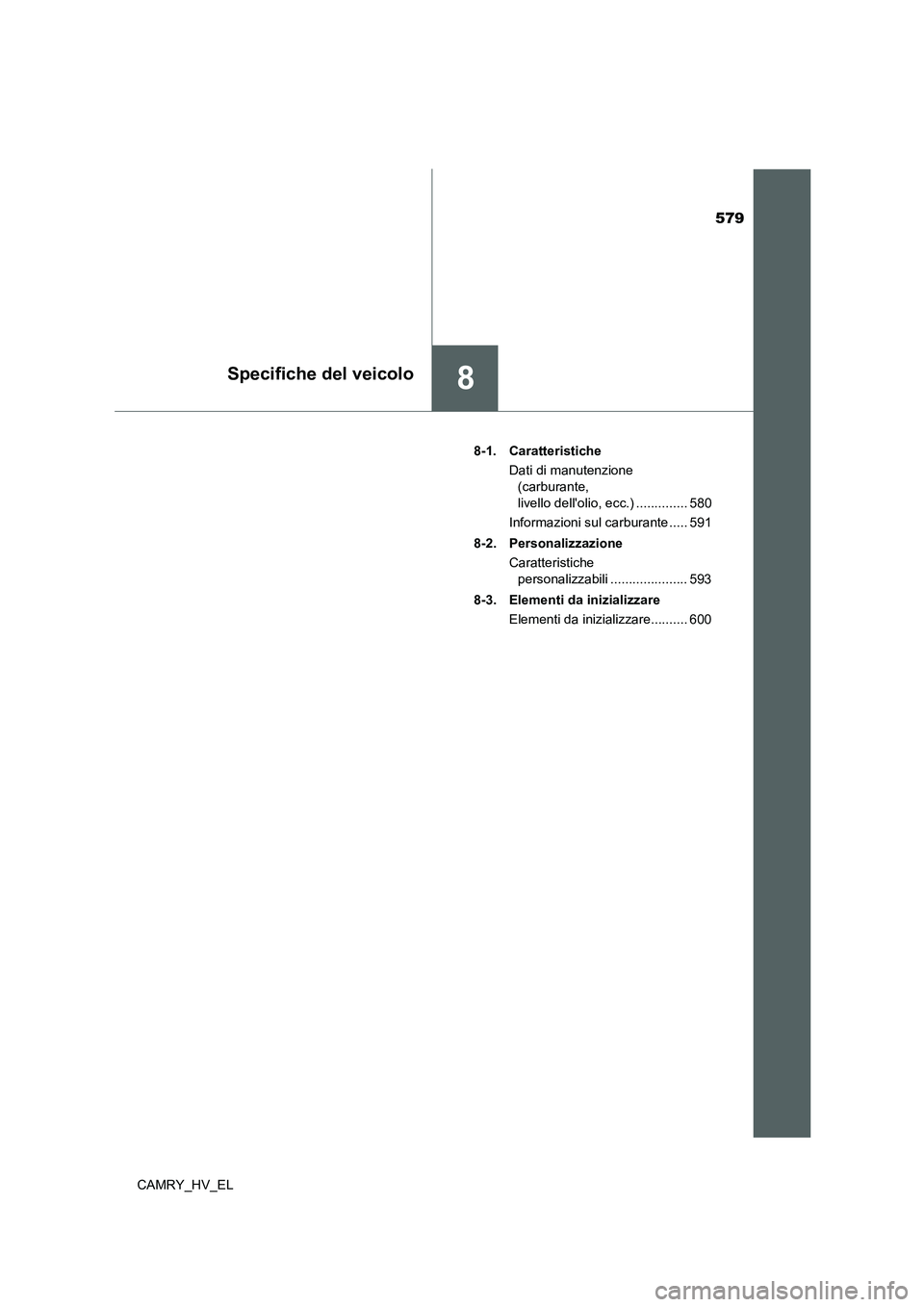

8Specifiche del veicolo
CAMRY_HV_EL8-1. Caratteristiche
Dati di manutenzione
(carburante,
livello dell'olio, ecc.) .............. 580
Informazioni sul carburante ..... 591
8-2. Personalizzazione
Caratteristiche
personalizzabili ..................... 593
8-3. Elementi da inizializzare
Elementi da inizializzare.......... 600

580
CAMRY_HV_EL
8-1. Caratteristiche
*1: Veicoli a vuoto
*2: Ad eccezione di Ucraina, Azerbaigian e Georgia
*3: Per Ucraina, Azerbaigian e Georgia
■
Numero di identificazione del veicolo
Il numero di identificazione del veicolo (VIN) o numero di telaio è l'identifi-
cativo ufficiale di ogni veicolo. Questo è il numero di identificazione prima-
rio del veicolo Toyota. Viene utilizzato per la registrazione della proprietà
del veicolo.
Su alcuni modelli, questo numero è
stampigliato sul lato superiore sini-
stro della plancia.

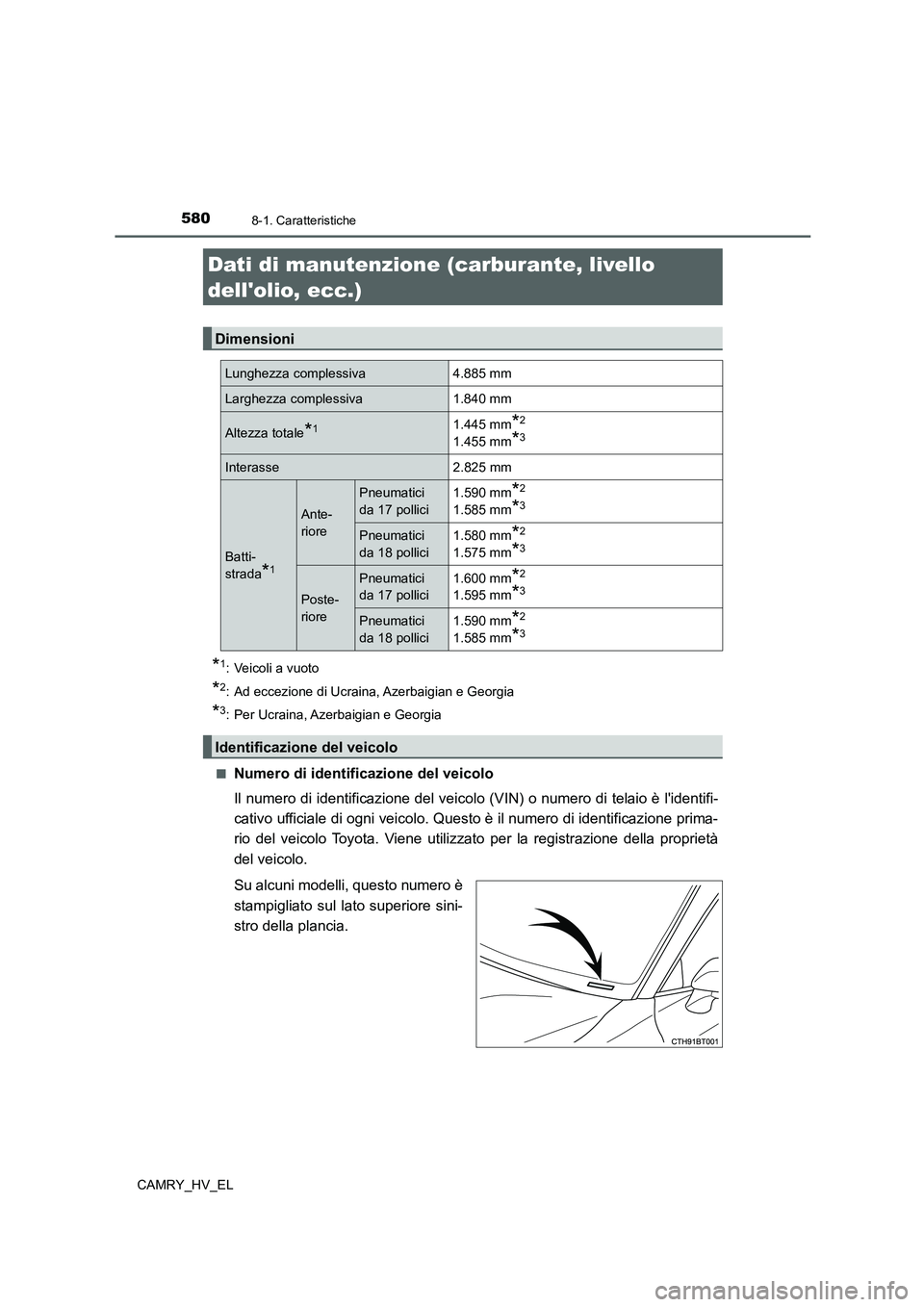

Dati di manutenzione (carburante, livello
dell'olio, ecc.)
Dimensioni
Lunghezza complessiva 4.885 mm
Larghezza complessiva 1.840 mm
Altezza totale*11.445 mm*2
1.455 mm*3
Interasse 2.825 mm
Batti-
strada
*1
Ante-
riore
Pneumatici
da 17 pollici1.590 mm*2
1.585 mm*3
Pneumatici
da 18 pollici1.580 mm*2
1.575 mm*3
Poste-
riore
Pneumatici
da 17 pollici1.600 mm*2
1.595 mm*3
Pneumatici
da 18 pollici1.590 mm*2
1.585 mm*3
Identificazione del veicolo

581
8
8-1. Caratteristiche
Specifiche del veicolo
CAMRY_HV_EL

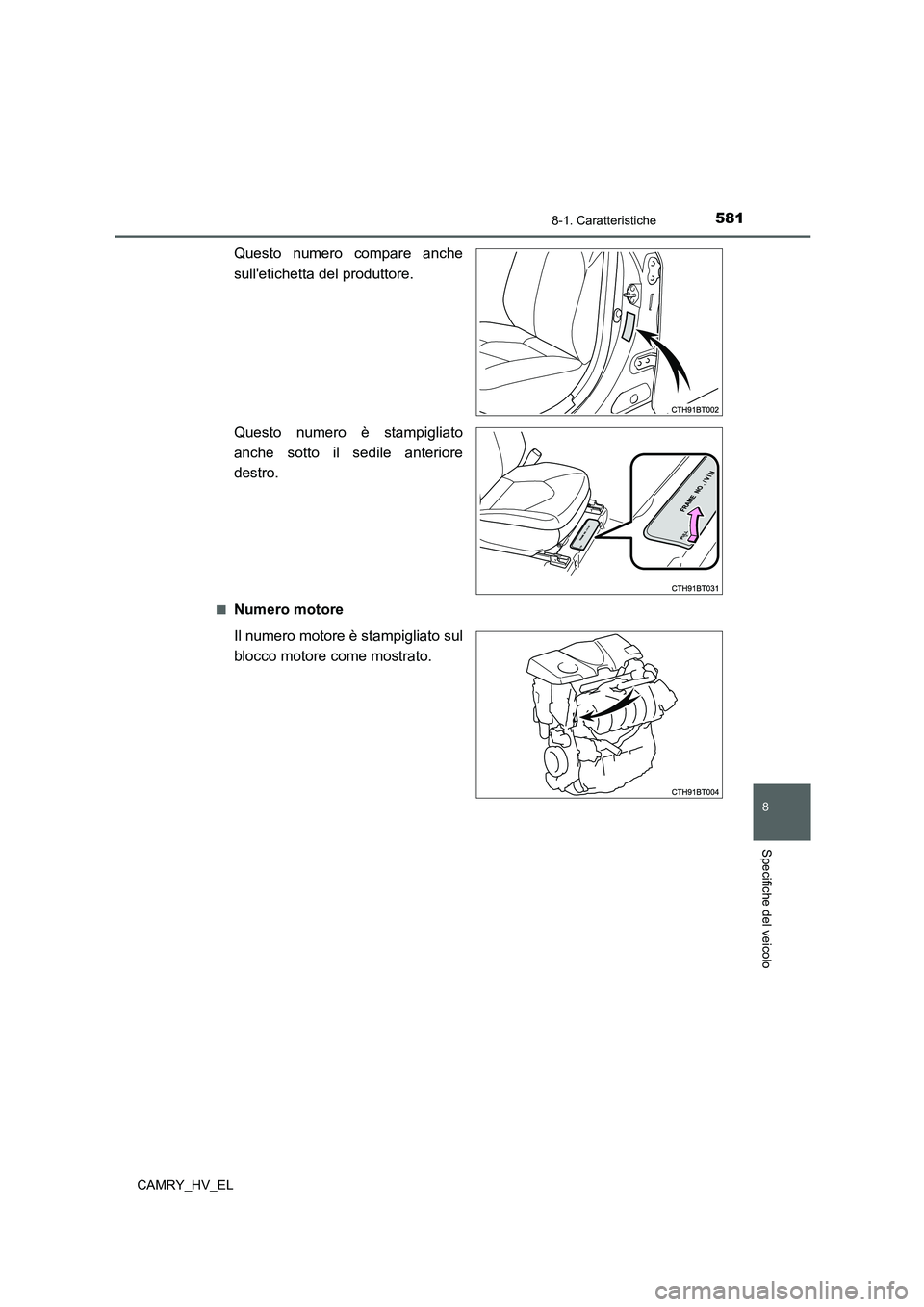

Questo numero compare anche
sull'etichetta del produttore.
Questo numero è stampigliato
anche sotto il sedile anteriore
destro.
■Numero motore
Il numero motore è stampigliato sul
blocco motore come mostrato.

5828-1. Caratteristiche
CAMRY_HV_EL

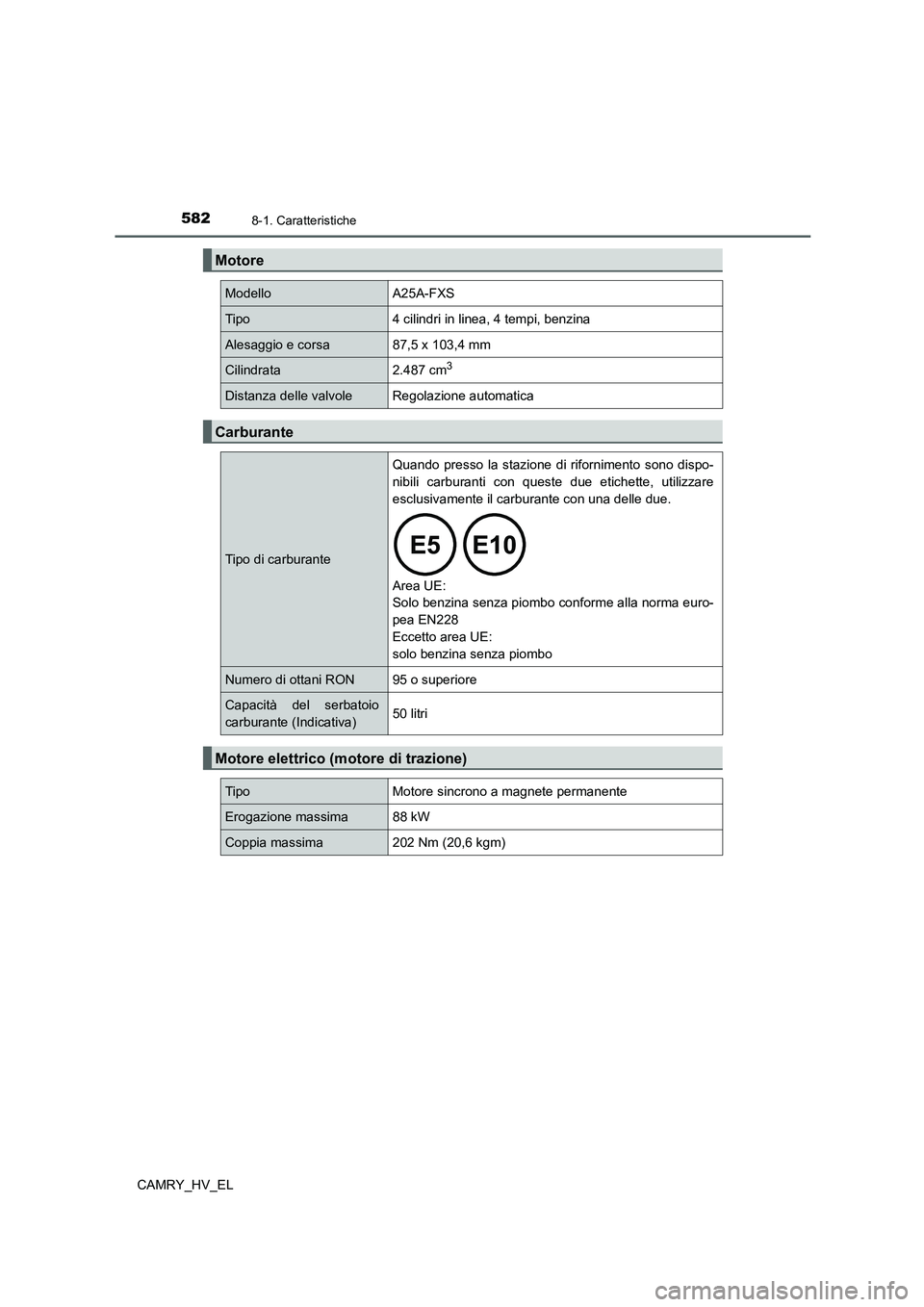

Motore
Modello A25A-FXS
Tipo 4 cilindri in linea, 4 tempi, benzina
Alesaggio e corsa 87,5 x 103,4 mm
Cilindrata 2.487 cm3
Distanza delle valvole Regolazione automatica
Carburante
Tipo di carburante
Quando presso la stazione di rifornimento sono dispo-
nibili carburanti con queste due etichette, utilizzare
esclusivamente il carburante con una delle due.

Area UE:
Solo benzina senza piombo conforme alla norma euro-
pea EN228
Eccetto area UE:
solo benzina senza piombo
Numero di ottani RON 95 o superiore
Capacità del serbatoio
carburante (Indicativa)50 litri
Motore elettrico (motore di trazione)
Tipo Motore sincrono a magnete permanente
Erogazione massima 88 kW
Coppia massima 202 Nm (20,6 kgm)

583
8
8-1. Caratteristiche
Specifiche del veicolo
CAMRY_HV_EL■
Capacità olio (drenaggio e rabbocco [indicativa*])
*: La capacità olio motore è una quantità indicativa per quando si cambia l'olio
motore. Riscaldare il motore e disattivare il sistema ibrido, attendere più di 5
minuti e quindi controllare il livello dell'olio sull'astina.
■
Scelta dell'olio motore
Nel veicolo Toyota viene utilizzato “Toyota Genuine Motor Oil” «Olio
motore originale Toyota». Toyota raccomanda l'uso di “Toyota Genuine
Motor Oil” «Olio motore originale Toyota» approvato. Può anche essere
utilizzato un altro olio motore di pari qualità.
Grado dell'olio:
0W-16:
Olio motore grado API SN “Resource-Conserving”, SN PLUS “Resource-
Conserving” o SP “Resource-Conserving”; o olio motore multigrado ILSAC
GF-6B
0W-20 e 5W-30:
Olio motore grado API SM “Energy-Conserving”, SN “Resource-Conser-
ving”, SN PLUS “Resource-Conserving” o SP “Resource-Conserving”; o
olio motore multigrado ILSAC GF-6A

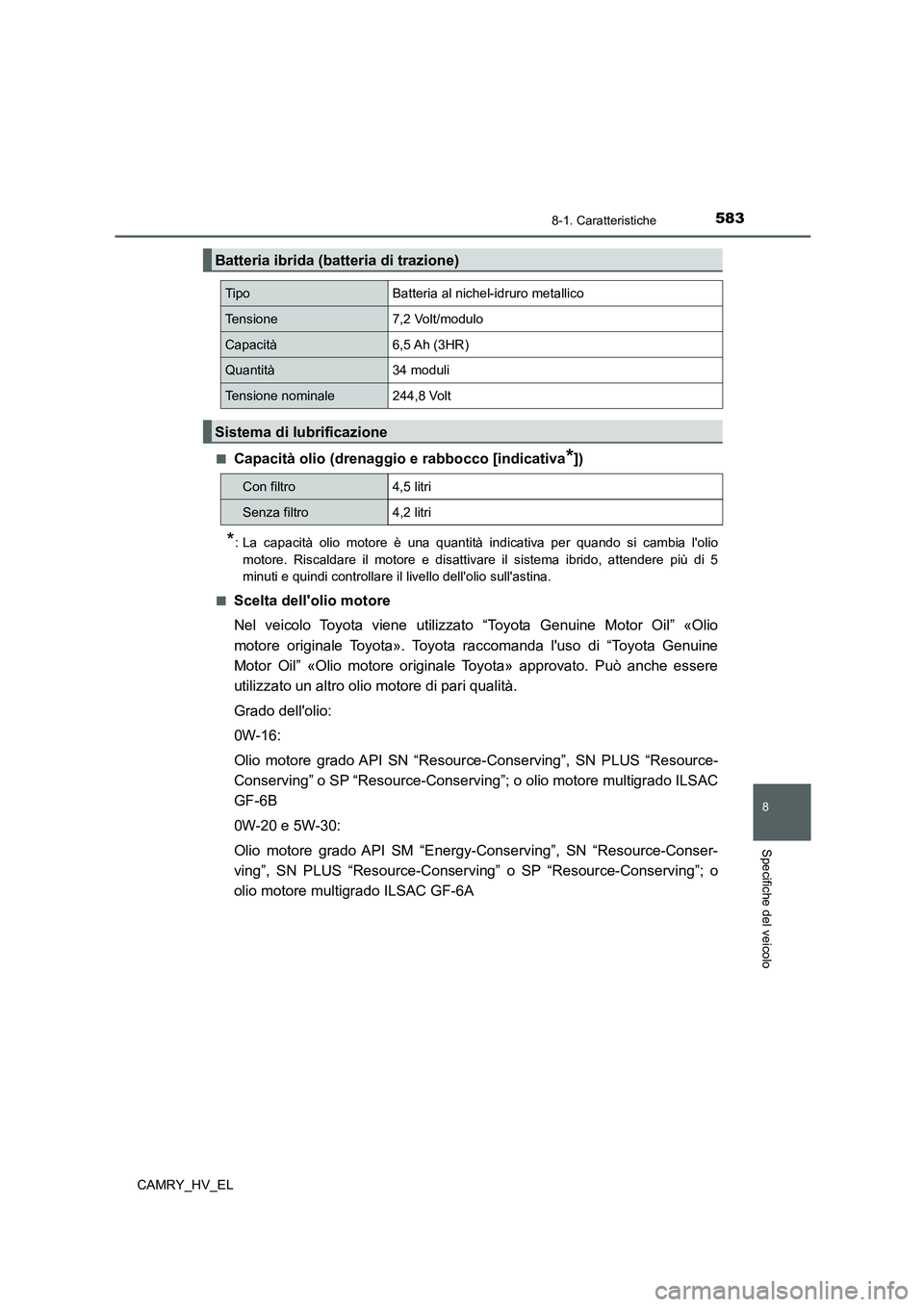

Batteria ibrida (batteria di trazione)
Tipo Batteria al nichel-idruro metallico
Tensione 7,2 Volt/modulo
Capacità 6,5 Ah (3HR)
Quantità 34 moduli
Tensione nominale 244,8 Volt
Sistema di lubrificazione
Con filtro 4,5 litri
Senza filtro 4,2 litri

5848-1. Caratteristiche
CAMRY_HV_EL

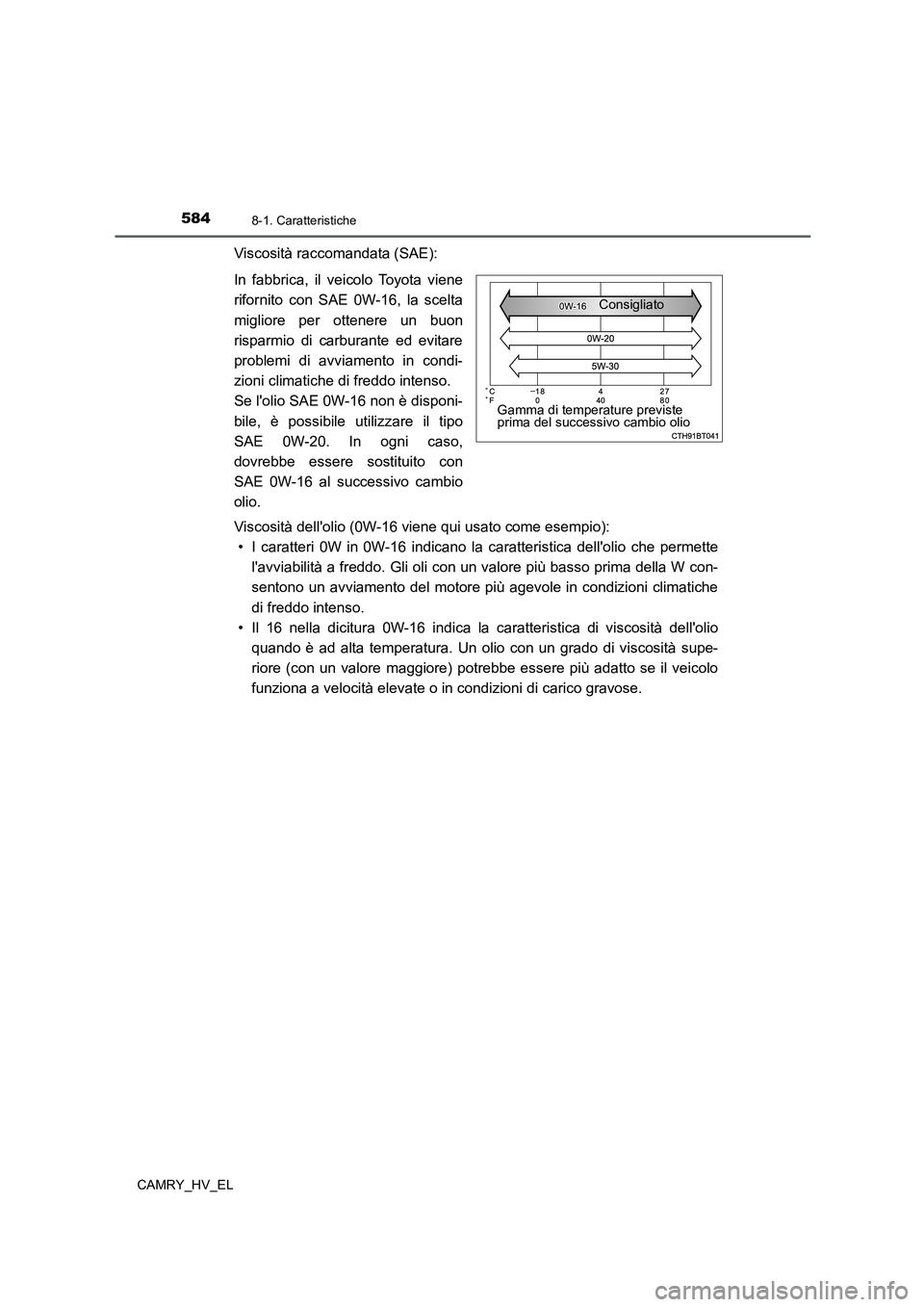

Viscosità raccomandata (SAE):
In fabbrica, il veicolo Toyota viene
rifornito con SAE 0W-16, la scelta
migliore per ottenere un buon
risparmio di carburante ed evitare
problemi di avviamento in condi-
zioni climatiche di freddo intenso.
Se l'olio SAE 0W-16 non è disponi-
bile, è possibile utilizzare il tipo
SAE 0W-20. In ogni caso,
dovrebbe essere sostituito con
SAE 0W-16 al successivo cambio
olio.
Viscosità dell'olio (0W-16 viene qui usato come esempio):
• I caratteri 0W in 0W-16 indicano la caratteristica dell'olio che permette
l'avviabilità a freddo. Gli oli con un valore più basso prima della W con-
sentono un avviamento del motore più agevole in condizioni climatiche
di freddo intenso.
• Il 16 nella dicitura 0W-16 indica la caratteristica di viscosità dell'olio
quando è ad alta temperatura. Un olio con un grado di viscosità supe-
riore (con un valore maggiore) potrebbe essere più adatto se il veicolo
funziona a velocità elevate o in condizioni di carico gravose.
Gamma di temperature previste
prima del successivo cambio olioConsigliato

585
8
8-1. Caratteristiche
Specifiche del veicolo
CAMRY_HV_EL
Come leggere le etichette sul contenitore dell'olio:
Su alcuni contenitori dell'olio sono riportati uno o entrambi i marchi regi-
strati API, per aiutare a selezionare l'olio da utilizzare.
Simbolo API Service
Parte superiore: “API SERVICE SP”
indica la qualità dell'olio secondo
l'American Petroleum Institute (API).
Parte centrale: “SAE 0W-16” indica
il grado di viscosità SAE.
Parte inferiore: “Resource-Conser-
ving” indica che l'olio possiede pro-
prietà tali da favorire il risparmio di
carburante e la protezione ambien-
tale.
Marchio di certificazione ILSAC
Il marchio di certificazione dell'International Lubricant Specification Advisory
Committee (ILSAC) è riportato sulla parte anteriore del contenitore.
1
2

5868-1. Caratteristiche
CAMRY_HV_EL

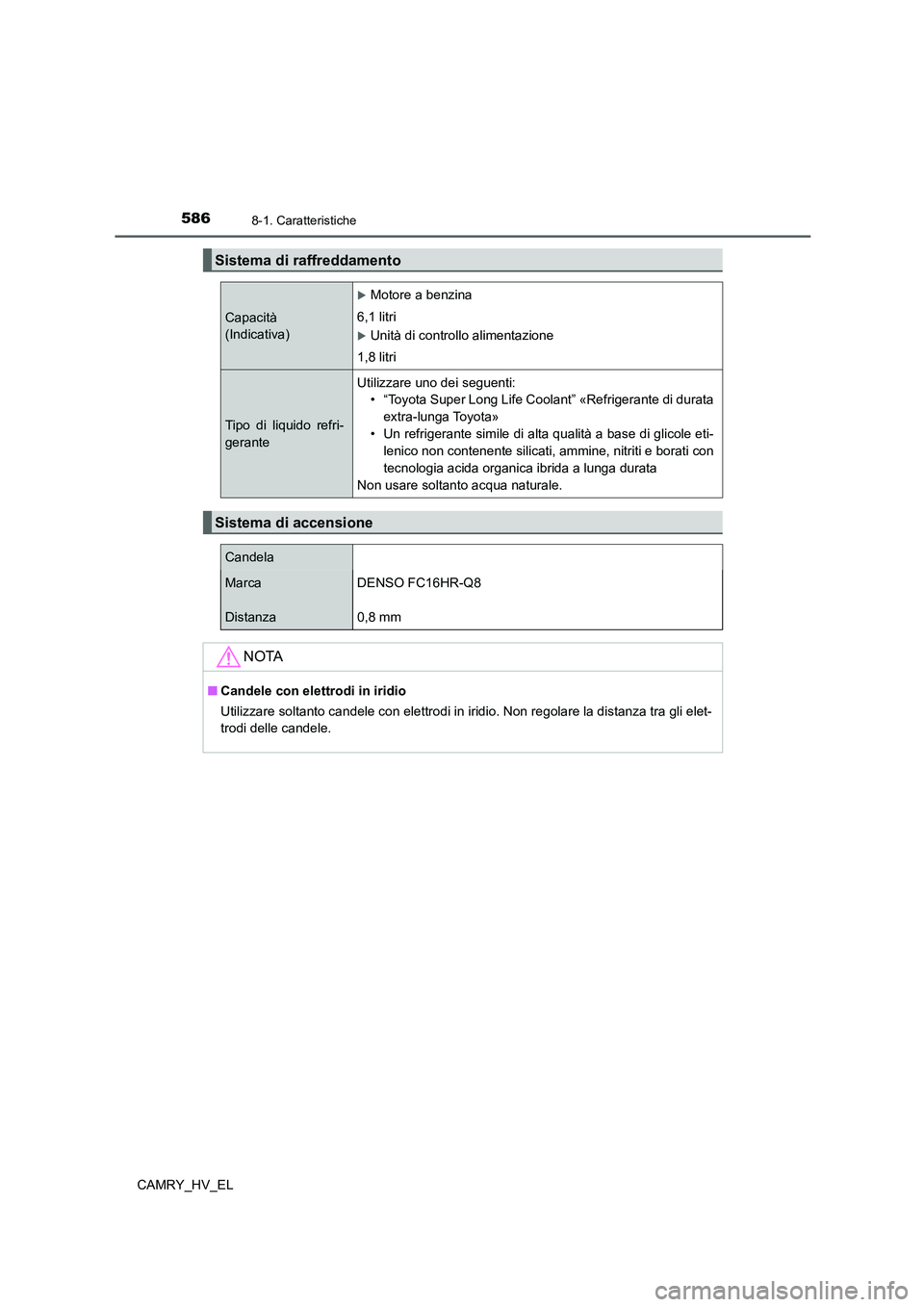

Sistema di raffreddamento
Capacità
(Indicativa)
Motore a benzina
6,1 litri
Unità di controllo alimentazione
1,8 litri
Tipo di liquido refri-
geranteUtilizzare uno dei seguenti:
• “Toyota Super Long Life Coolant” «Refrigerante di durata
extra-lunga Toyota»
• Un refrigerante simile di alta qualità a base di glicole eti-
lenico non contenente silicati, ammine, nitriti e borati con
tecnologia acida organica ibrida a lunga durata
Non usare soltanto acqua naturale.
Sistema di accensione
Candela
Marca
DistanzaDENSO FC16HR-Q8
0,8 mm
NOTA
■Candele con elettrodi in iridio
Utilizzare soltanto candele con elettrodi in iridio. Non regolare la distanza tra gli elet-
trodi delle candele.

587
8
8-1. Caratteristiche
Specifiche del veicolo
CAMRY_HV_EL
*: La capacità di liquido è una quantità indicativa.
Se la sostituzione è necessaria, contattare un qualsiasi concessionario autorizzato
Toyota o officina Toyota, o un'altra officina affidabile.

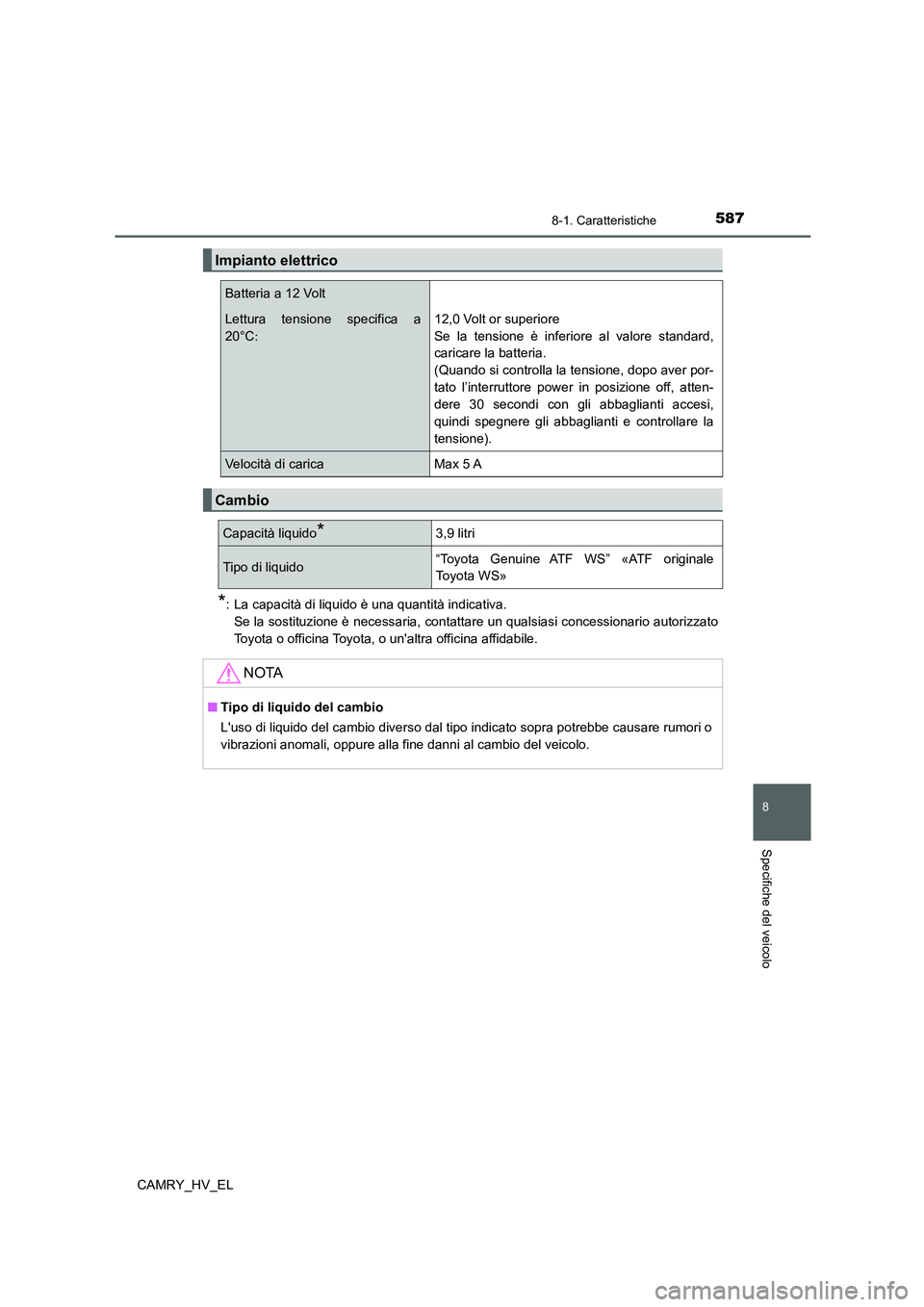

Impianto elettrico
Batteria a 12 Volt
Lettura tensione specifica a
20°C12,0 Volt or superiore
Se la tensione è inferiore al valore standard,
caricare la batteria.
(Quando si controlla la tensione, dopo aver por-
tato l’interruttore power in posizione off, atten-
dere 30 secondi con gli abbaglianti accesi,
quindi spegnere gli abbaglianti e controllare la
tensione).
Velocità di caricaMax 5 A
Cambio
Capacità liquido*3,9 litri
Tipo di liquido“Toyota Genuine ATF WS” «ATF originale
Toyota WS»
NOTA
■Tipo di liquido del cambio
L'uso di liquido del cambio diverso dal tipo indicato sopra potrebbe causare rumori o
vibrazioni anomali, oppure alla fine danni al cambio del veicolo.

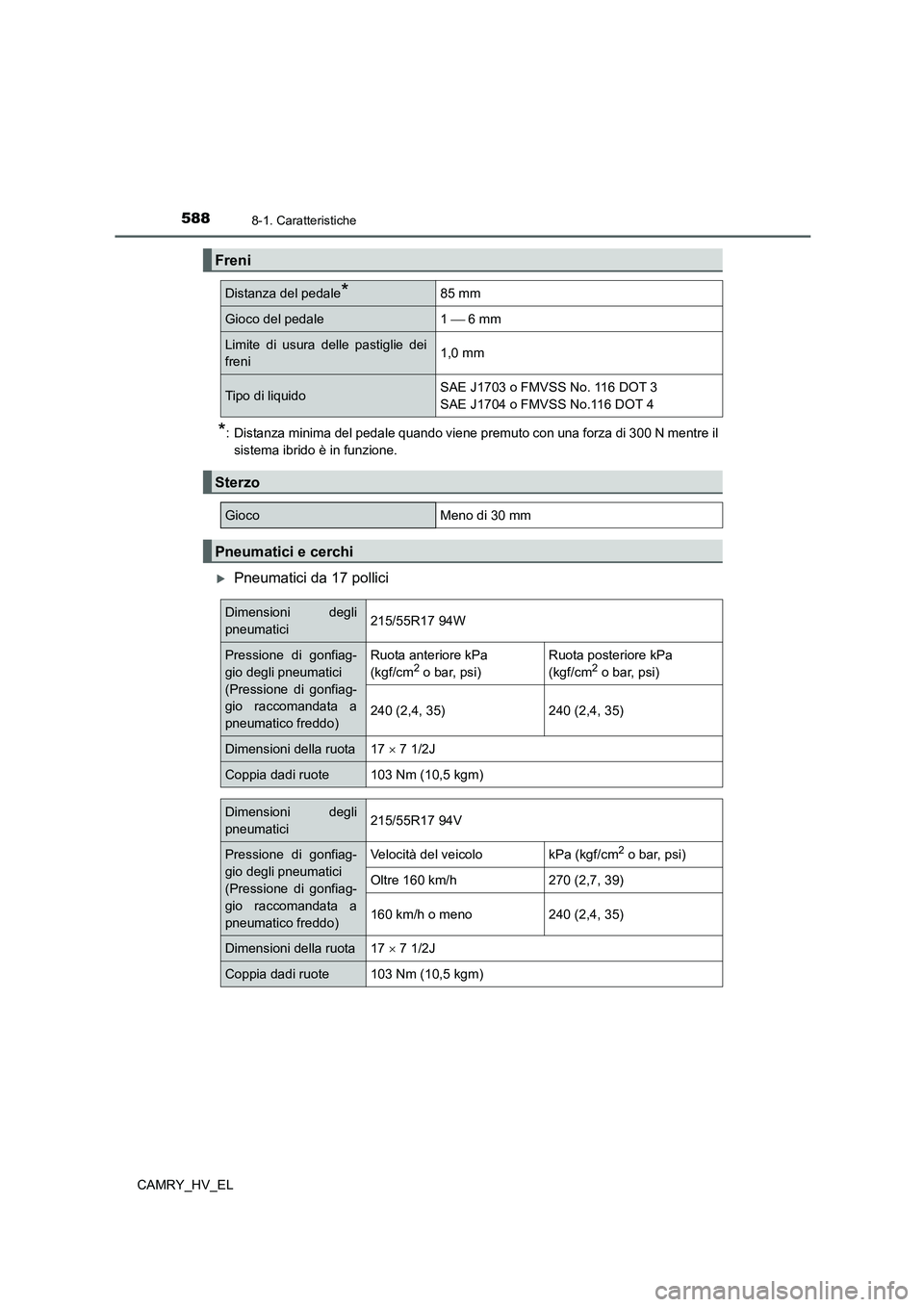

5888-1. Caratteristiche
CAMRY_HV_EL
*: Distanza minima del pedale quando viene premuto con una forza di 300 N mentre il
sistema ibrido è in funzione.
Pneumatici da 17 pollici
Freni
Distanza del pedale*85 mm
Gioco del pedale 1  6 mm
Limite di usura delle pastiglie dei
freni1,0 mm
Tipo di liquidoSAE J1703 o FMVSS No. 116 DOT 3
SAE J1704 o FMVSS No.116 DOT 4
Sterzo
Gioco Meno di 30 mm
Pneumatici e cerchi
Dimensioni degli
pneumatici215/55R17 94W
Pressione di gonfiag-
gio degli pneumatici
(Pressione di gonfiag-
gio raccomandata a
pneumatico freddo)Ruota anteriore kPa
(kgf/cm2 o bar, psi)
Ruota posteriore kPa
(kgf/cm2 o bar, psi)
240 (2,4, 35)240 (2,4, 35)
Dimensioni della ruota17  7 1/2J
Coppia dadi ruote103 Nm (10,5 kgm)
Dimensioni degli
pneumatici215/55R17 94V
Pressione di gonfiag-
gio degli pneumatici
(Pressione di gonfiag-
gio raccomandata a
pneumatico freddo)Velocità del veicolokPa (kgf/cm2 o bar, psi)
Oltre 160 km/h270 (2,7, 39)
160 km/h o meno240 (2,4, 35)
Dimensioni della ruota17  7 1/2J
Coppia dadi ruote103 Nm (10,5 kgm)
