TOYOTA CAMRY 2022 Manuale duso (in Italian)

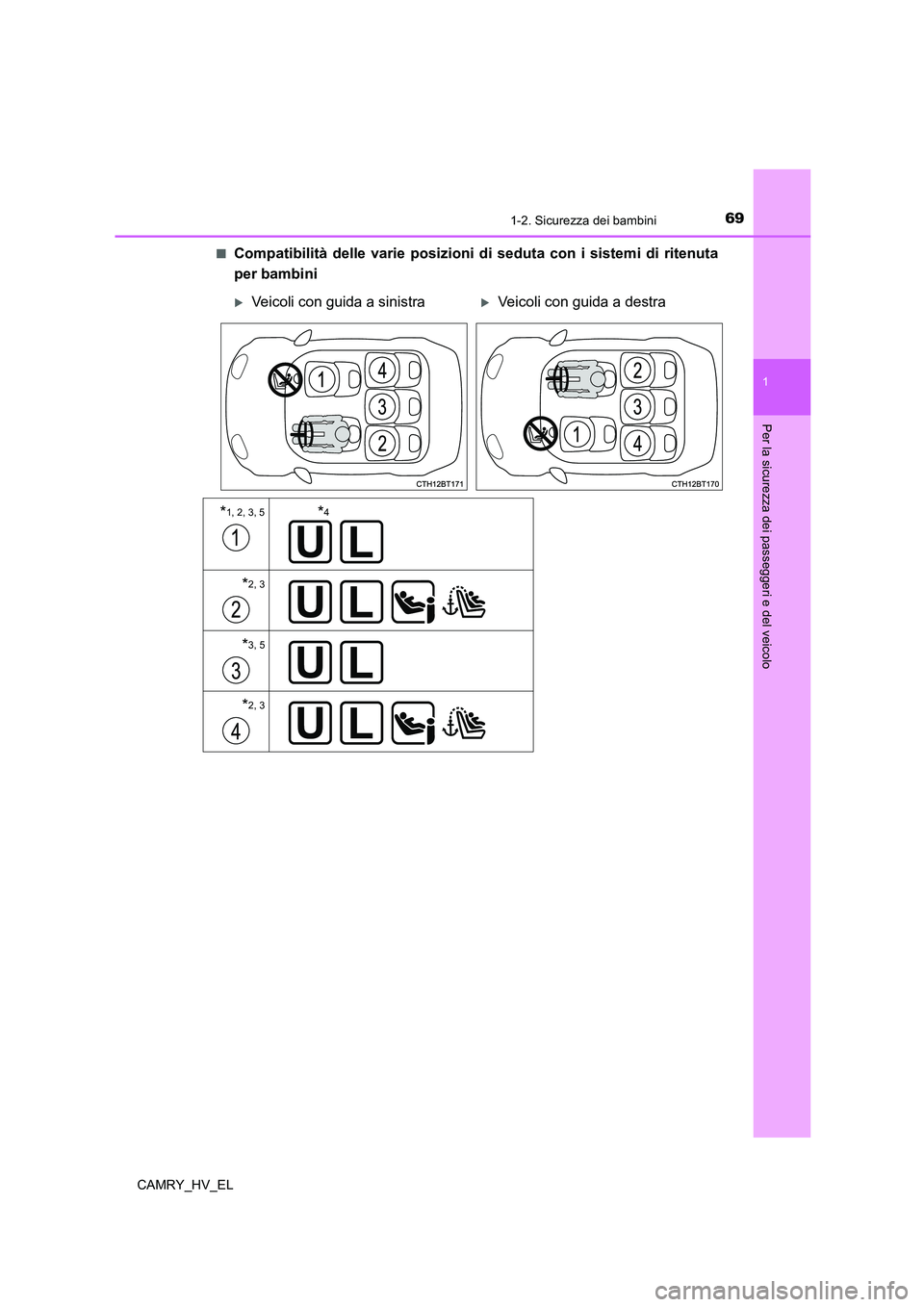

691-2. Sicurezza dei bambini
1
Per la sicurezza dei passeggeri e del veicolo
CAMRY_HV_EL■
Compatibilità delle varie posizioni di seduta con i sistemi di ritenuta
per bambini
Veicoli con guida a sinistraVeicoli con guida a destra
*1, 2, 3, 5*4

*2, 3

*3, 5

*2, 3

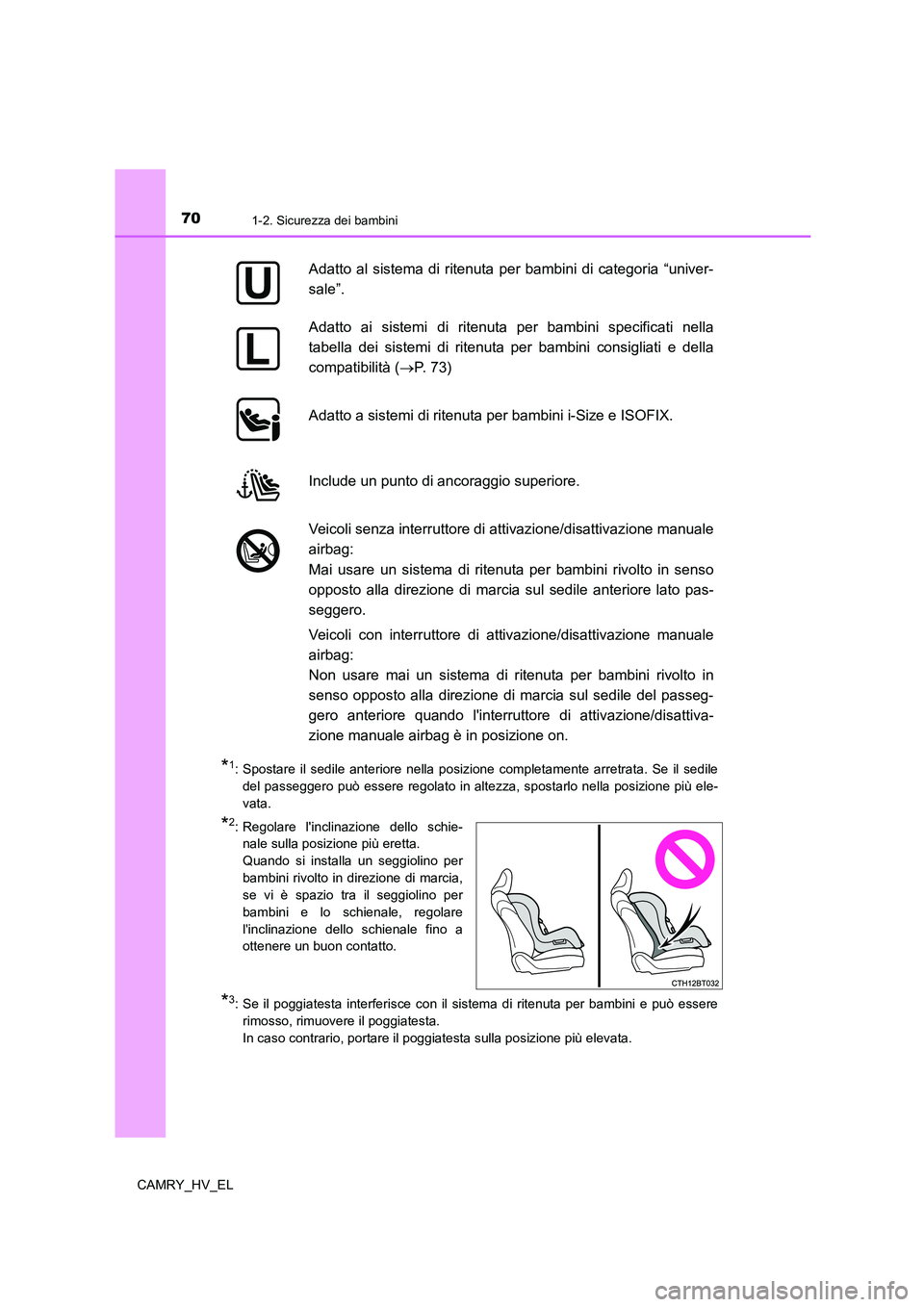

701-2. Sicurezza dei bambini
CAMRY_HV_EL
*1: Spostare il sedile anteriore nella posizione completamente arretrata. Se il sedile
del passeggero può essere regolato in altezza, spostarlo nella posizione più ele-
vata.
*2: Regolare l'inclinazione dello schie-
nale sulla posizione più eretta.
Quando si installa un seggiolino per
bambini rivolto in direzione di marcia,
se vi è spazio tra il seggiolino per
bambini e lo schienale, regolare
l'inclinazione dello schienale fino a
ottenere un buon contatto.
*3: Se il poggiatesta interferisce con il sistema di ritenuta per bambini e può essere
rimosso, rimuovere il poggiatesta.
In caso contrario, portare il poggiatesta sulla posizione più elevata.
Adatto al sistema di ritenuta per bambini di categoria “univer-
sale”.
Adatto ai sistemi di ritenuta per bambini specificati nella
tabella dei sistemi di ritenuta per bambini consigliati e della
compatibilità (P. 73)
Adatto a sistemi di ritenuta per bambini i-Size e ISOFIX.
Include un punto di ancoraggio superiore.
Veicoli senza interruttore di attivazione/disattivazione manuale
airbag:
Mai usare un sistema di ritenuta per bambini rivolto in senso
opposto alla direzione di marcia sul sedile anteriore lato pas-
seggero.
Veicoli con interruttore di attivazione/disattivazione manuale
airbag:
Non usare mai un sistema di ritenuta per bambini rivolto in
senso opposto alla direzione di marcia sul sedile del passeg-
gero anteriore quando l'interruttore di attivazione/disattiva-
zione manuale airbag è in posizione on.

711-2. Sicurezza dei bambini
1
Per la sicurezza dei passeggeri e del veicolo
CAMRY_HV_EL
*4: Veicoli senza interruttore di attivazione/disattivazione manuale airbag: Usare
esclusivamente sistemi di ritenuta per bambini rivolti in direzione di marcia.
Veicoli con interruttore di attivazione/disattivazione manuale airbag: Usare esclu-
sivamente sistemi di ritenuta per bambini rivolti in direzione di marcia quando
l'interruttore di attivazione/disattivazione manuale airbag è in posizione on.
*5: Non adatto a sistemi di ritenuta per bambini con asta di supporto.
■

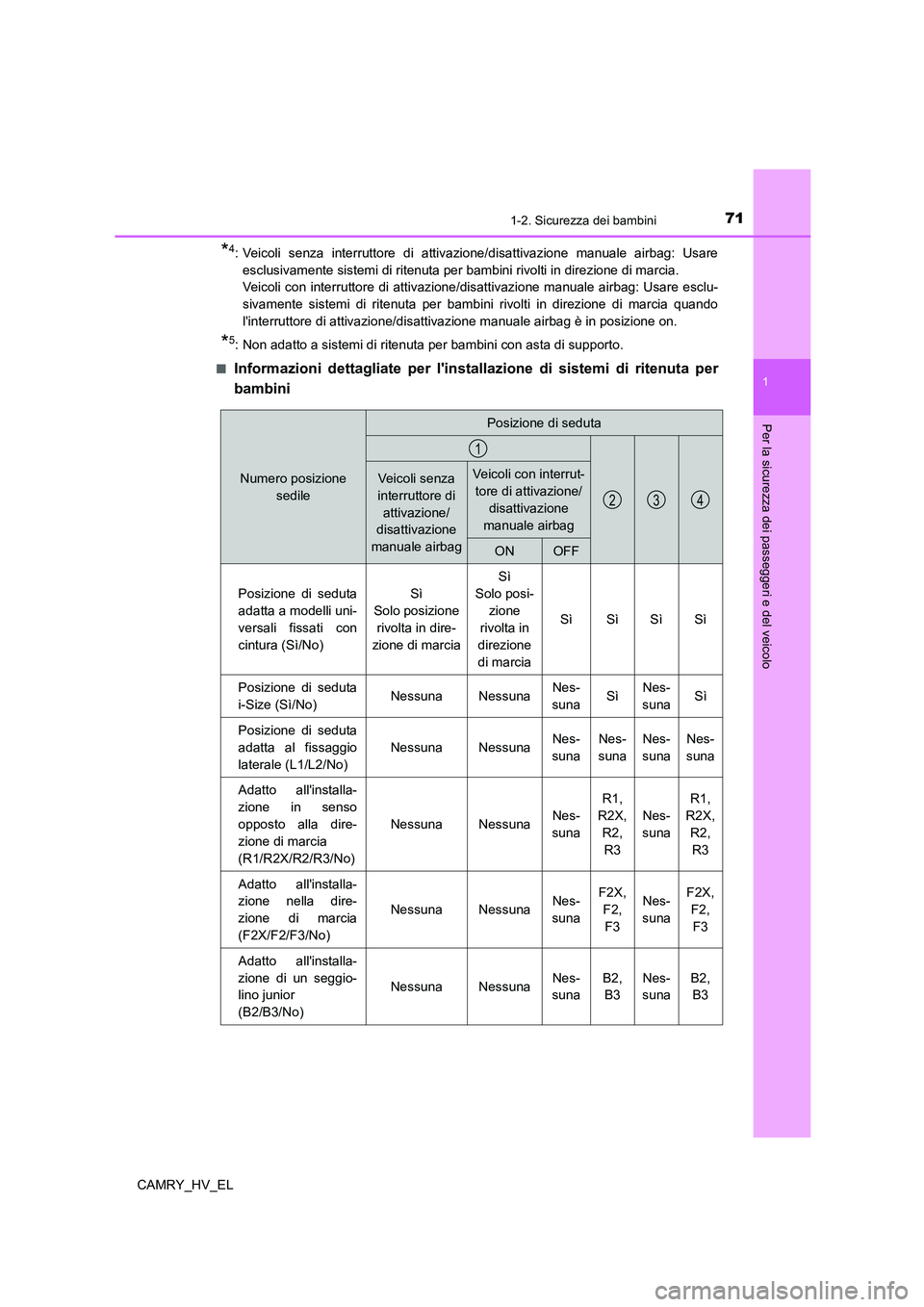

Informazioni dettagliate per l'installazione di sistemi di ritenuta per
bambini
Numero posizione
sedile
Posizione di seduta
Veicoli senza
interruttore di
attivazione/
disattivazione
manuale airbagVeicoli con interrut-
tore di attivazione/
disattivazione
manuale airbag
ONOFF
Posizione di seduta
adatta a modelli uni-
versali fissati con
cintura (Sì/No)Sì
Solo posizione
rivolta in dire-
zione di marciaSì
Solo posi-
zione
rivolta in
direzione
di marciaSì Sì Sì Sì
Posizione di seduta
i-Size (Sì/No)NessunaNessunaNes-
sunaSìNes-
sunaSì
Posizione di seduta
adatta al fissaggio
laterale (L1/L2/No)
NessunaNessunaNes-
sunaNes-
sunaNes-
sunaNes-
suna
Adatto all'installa-
zione in senso
opposto alla dire-
zione di marcia
(R1/R2X/R2/R3/No)
NessunaNessunaNes-
suna
R1,
R2X,
R2,
R3
Nes-
suna
R1,
R2X,
R2,
R3
Adatto all'installa-
zione nella dire-
zione di marcia
(F2X/F2/F3/No)
NessunaNessunaNes-
sunaF2X,
F2,
F3Nes-
sunaF2X,
F2,
F3
Adatto all'installa-
zione di un seggio-
lino junior
(B2/B3/No)
NessunaNessunaNes-
sunaB2,
B3Nes-
sunaB2,
B3
1
234

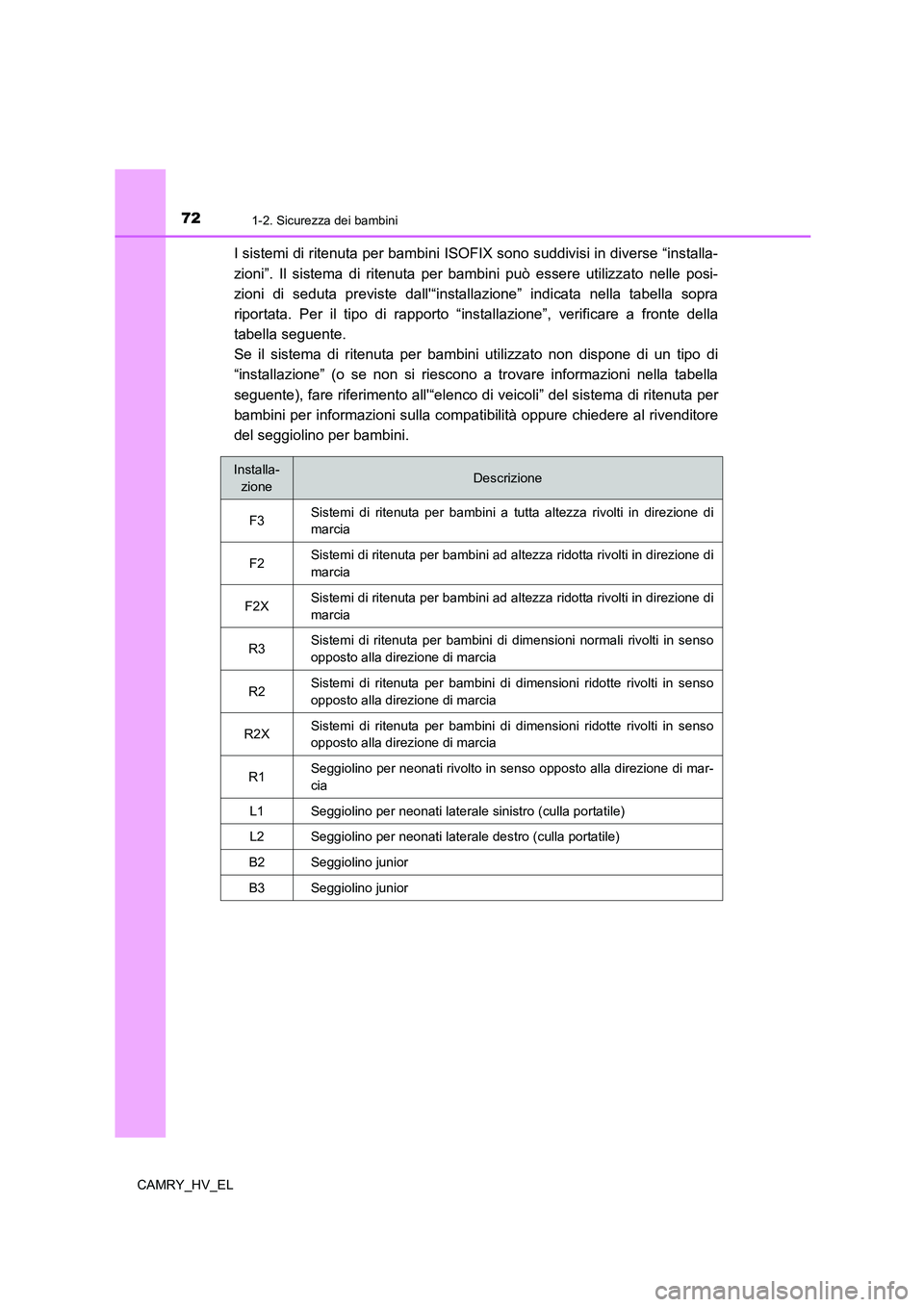

721-2. Sicurezza dei bambini
CAMRY_HV_EL
I sistemi di ritenuta per bambini ISOFIX sono suddivisi in diverse “installa-
zioni”. Il sistema di ritenuta per bambini può essere utilizzato nelle posi-
zioni di seduta previste dall'“installazione” indicata nella tabella sopra
riportata. Per il tipo di rapporto “installazione”, verificare a fronte della
tabella seguente.
Se il sistema di ritenuta per bambini utilizzato non dispone di un tipo di
“installazione” (o se non si riescono a trovare informazioni nella tabella
seguente), fare riferimento all'“elenco di veicoli” del sistema di ritenuta per
bambini per informazioni sulla compatibilità oppure chiedere al rivenditore
del seggiolino per bambini.
Installa-
zioneDescrizione
F3Sistemi di ritenuta per bambini a tutta altezza rivolti in direzione di
marcia
F2Sistemi di ritenuta per bambini ad altezza ridotta rivolti in direzione di
marcia
F2XSistemi di ritenuta per bambini ad altezza ridotta rivolti in direzione di
marcia
R3Sistemi di ritenuta per bambini di dimensioni normali rivolti in senso
opposto alla direzione di marcia
R2Sistemi di ritenuta per bambini di dimensioni ridotte rivolti in senso
opposto alla direzione di marcia
R2XSistemi di ritenuta per bambini di dimensioni ridotte rivolti in senso
opposto alla direzione di marcia
R1Seggiolino per neonati rivolto in senso opposto alla direzione di mar-
cia
L1Seggiolino per neonati laterale sinistro (culla portatile)
L2Seggiolino per neonati laterale destro (culla portatile)
B2Seggiolino junior
B3Seggiolino junior

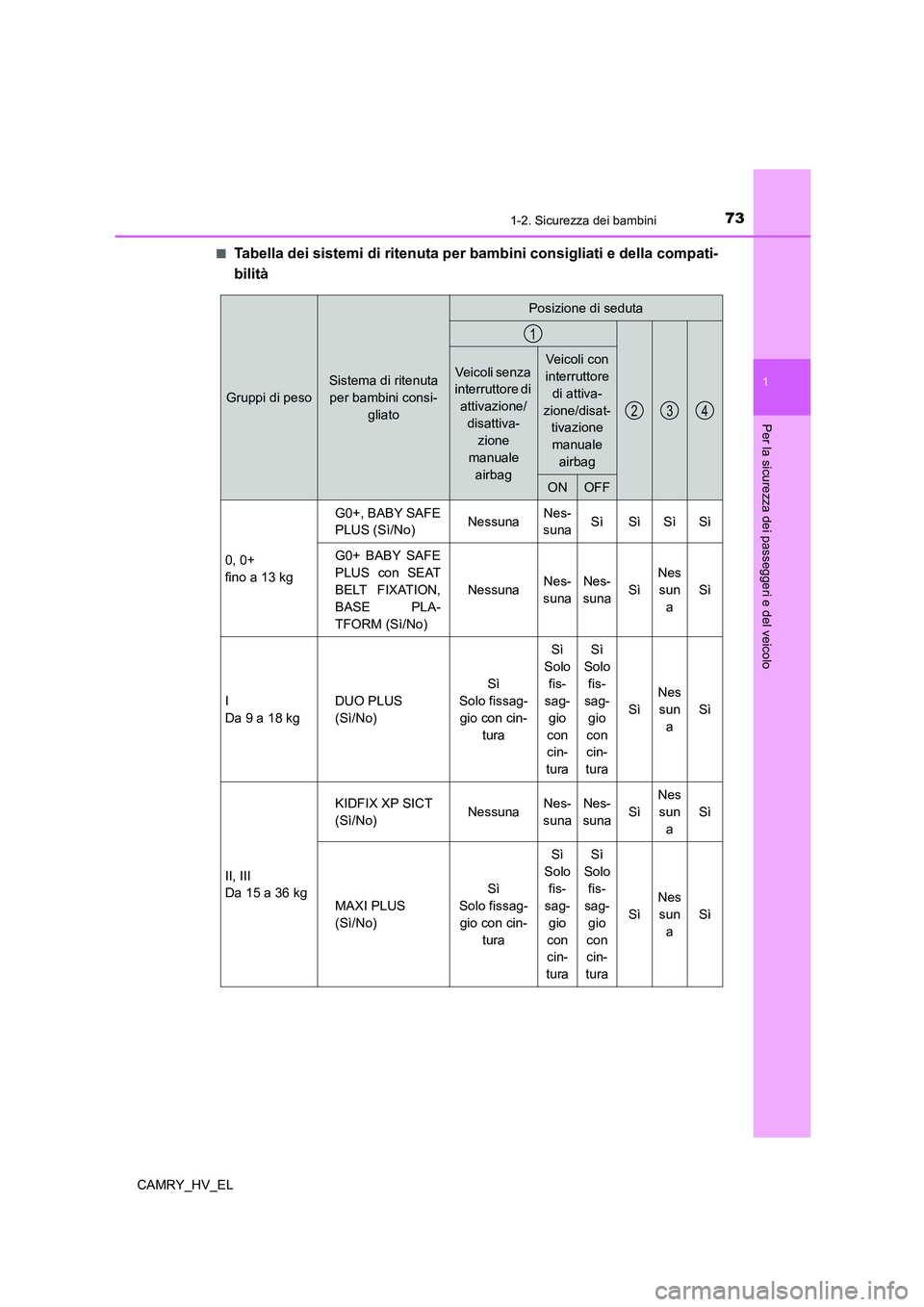

731-2. Sicurezza dei bambini
1
Per la sicurezza dei passeggeri e del veicolo
CAMRY_HV_EL■
Tabella dei sistemi di ritenuta per bambini consigliati e della compati-
bilità
Gruppi di peso
Sistema di ritenuta
per bambini consi-
gliato
Posizione di seduta
Veicoli senza
interruttore di
attivazione/
disattiva-
zione
manuale
airbagVeicoli con
interruttore
di attiva-
zione/disat-
tivazione
manuale
airbag
ONOFF
0, 0+
fino a 13 kgG0+, BABY SAFE
PLUS (Sì/No)NessunaNes-
sunaSì Sì Sì Sì
G0+ BABY SAFE
PLUS con SEAT
BELT FIXATION,
BASE PLA-
TFORM (Sì/No)NessunaNes-
sunaNes-
sunaSìNes
sun
aSì
I
Da 9 a 18 kgDUO PLUS
(Sì/No)Sì
Solo fissag-
gio con cin-
turaSì
Solo
fis-
sag-
gio
con
cin-
turaSì
Solo
fis-
sag-
gio
con
cin-
turaSìNes
sun
aSì
II, III
Da 15 a 36 kgKIDFIX XP SICT
(Sì/No)NessunaNes-
sunaNes-
sunaSìNes
sun
aSì
MAXI PLUS
(Sì/No)Sì
Solo fissag-
gio con cin-
turaSì
Solo
fis-
sag-
gio
con
cin-
turaSì
Solo
fis-
sag-
gio
con
cin-
turaSìNes
sun
aSì
1
234

741-2. Sicurezza dei bambini
CAMRY_HV_EL

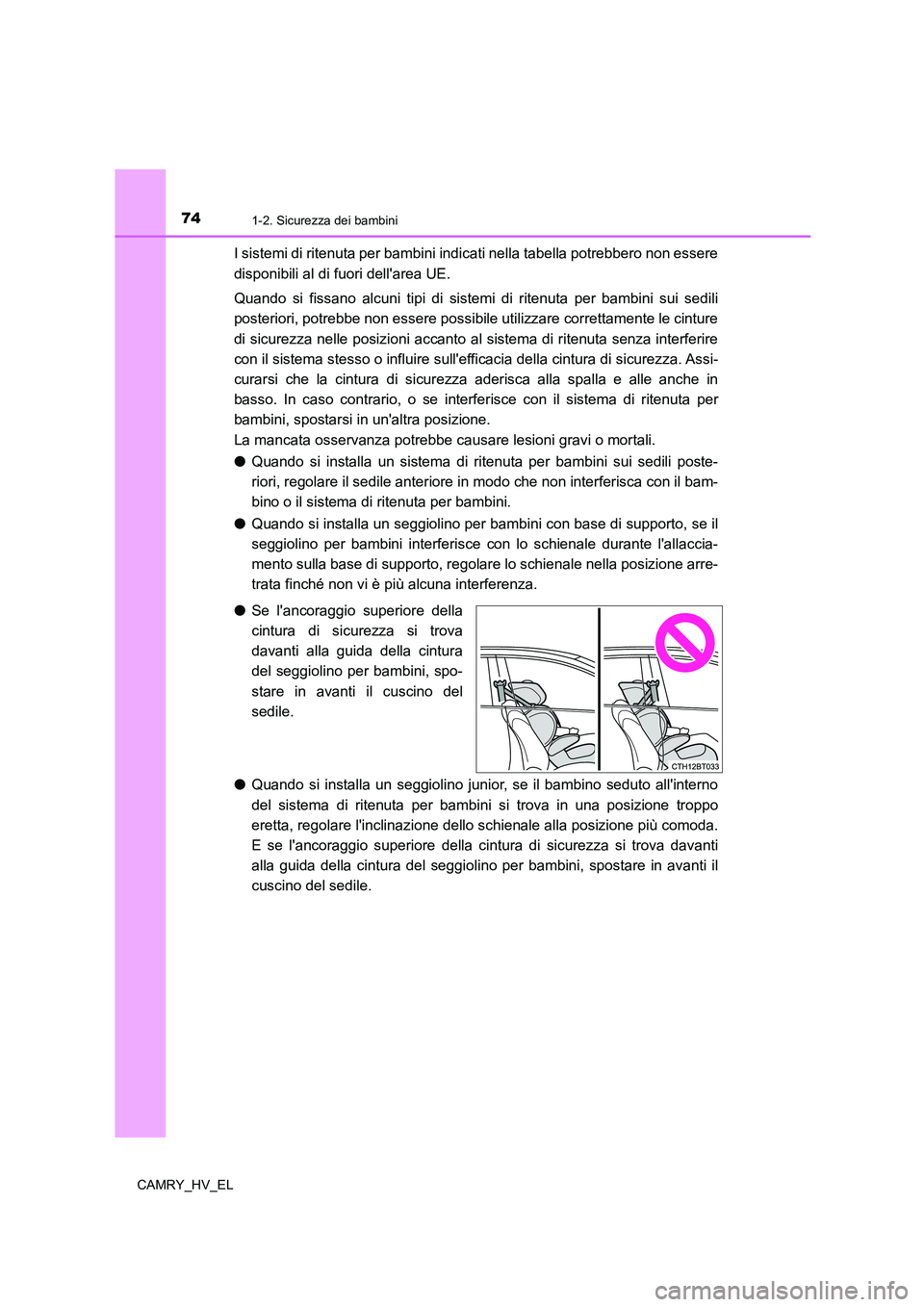

I sistemi di ritenuta per bambini indicati nella tabella potrebbero non essere
disponibili al di fuori dell'area UE.
Quando si fissano alcuni tipi di sistemi di ritenuta per bambini sui sedili
posteriori, potrebbe non essere possibile utilizzare correttamente le cinture
di sicurezza nelle posizioni accanto al sistema di ritenuta senza interferire
con il sistema stesso o influire sull'efficacia della cintura di sicurezza. Assi-
curarsi che la cintura di sicurezza aderisca alla spalla e alle anche in
basso. In caso contrario, o se interferisce con il sistema di ritenuta per
bambini, spostarsi in un'altra posizione.
La mancata osservanza potrebbe causare lesioni gravi o mortali.
●Quando si installa un sistema di ritenuta per bambini sui sedili poste-
riori, regolare il sedile anteriore in modo che non interferisca con il bam-
bino o il sistema di ritenuta per bambini.
●Quando si installa un seggiolino per bambini con base di supporto, se il
seggiolino per bambini interferisce con lo schienale durante l'allaccia-
mento sulla base di supporto, regolare lo schienale nella posizione arre-
trata finché non vi è più alcuna interferenza.
●Se l'ancoraggio superiore della
cintura di sicurezza si trova
davanti alla guida della cintura
del seggiolino per bambini, spo-
stare in avanti il cuscino del
sedile.
●Quando si installa un seggiolino junior, se il bambino seduto all'interno
del sistema di ritenuta per bambini si trova in una posizione troppo
eretta, regolare l'inclinazione dello schienale alla posizione più comoda.
E se l'ancoraggio superiore della cintura di sicurezza si trova davanti
alla guida della cintura del seggiolino per bambini, spostare in avanti il
cuscino del sedile.

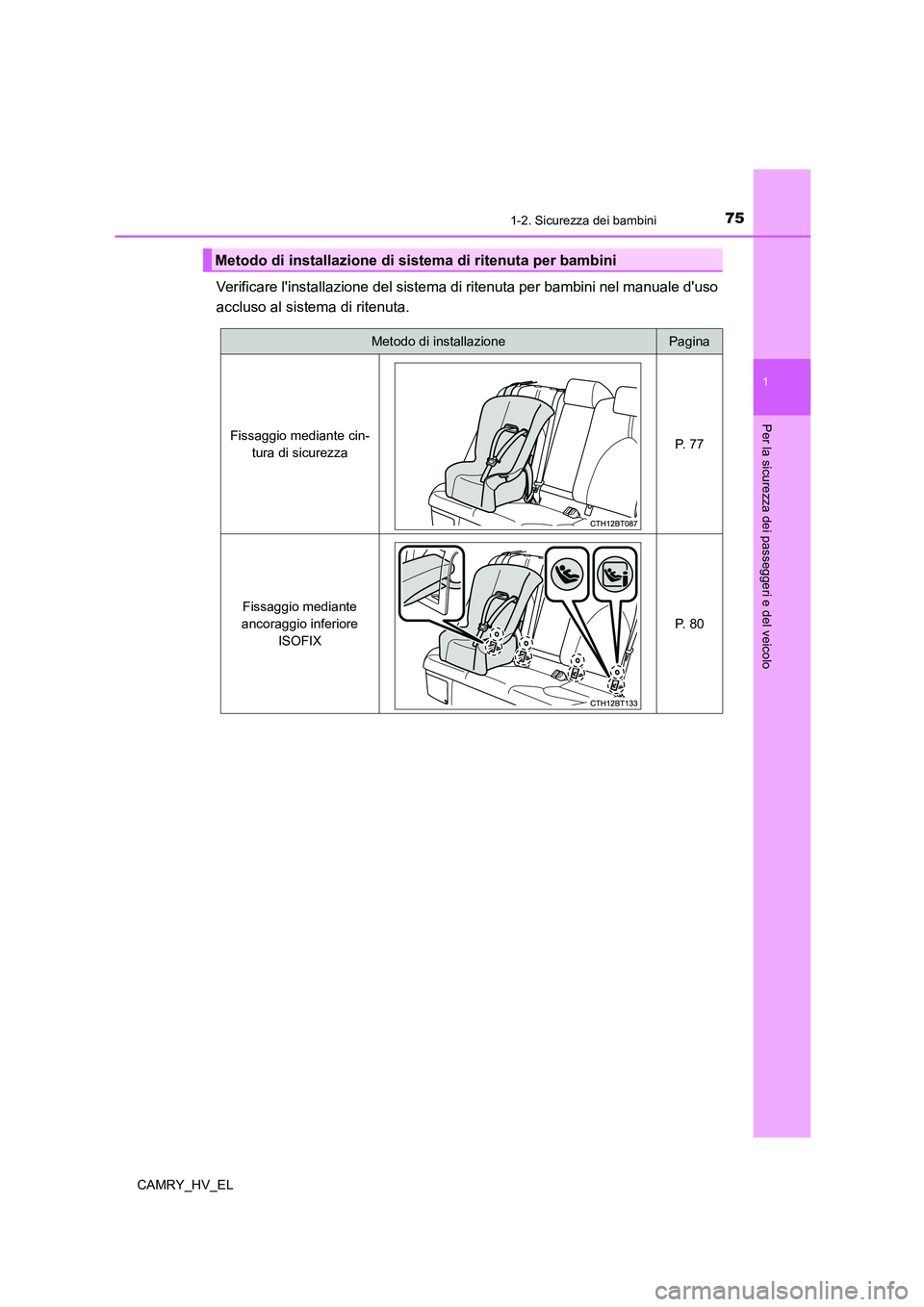

751-2. Sicurezza dei bambini
1
Per la sicurezza dei passeggeri e del veicolo
CAMRY_HV_EL
Verificare l'installazione del sistema di ritenuta per bambini nel manuale d'uso
accluso al sistema di ritenuta.
Metodo di installazione di sistema di ritenuta per bambini
Metodo di installazionePagina
Fissaggio mediante cin-
tura di sicurezzaP. 7 7
Fissaggio mediante
ancoraggio inferiore
ISOFIXP. 8 0

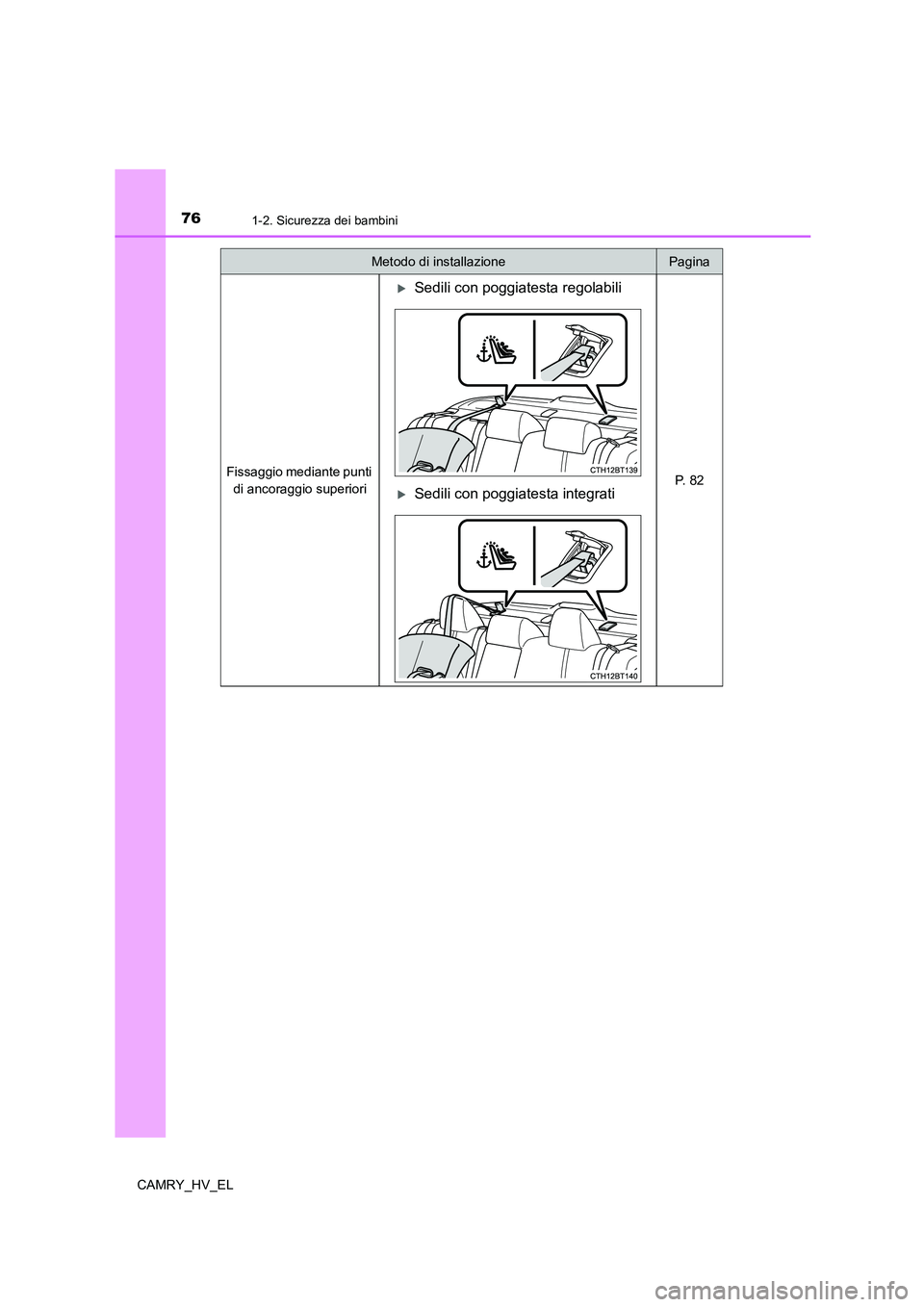

761-2. Sicurezza dei bambini
CAMRY_HV_EL
Fissaggio mediante punti
di ancoraggio superiori
Sedili con poggiatesta regolabili
P. 8 2Sedili con poggiatesta integrati
Metodo di installazionePagina

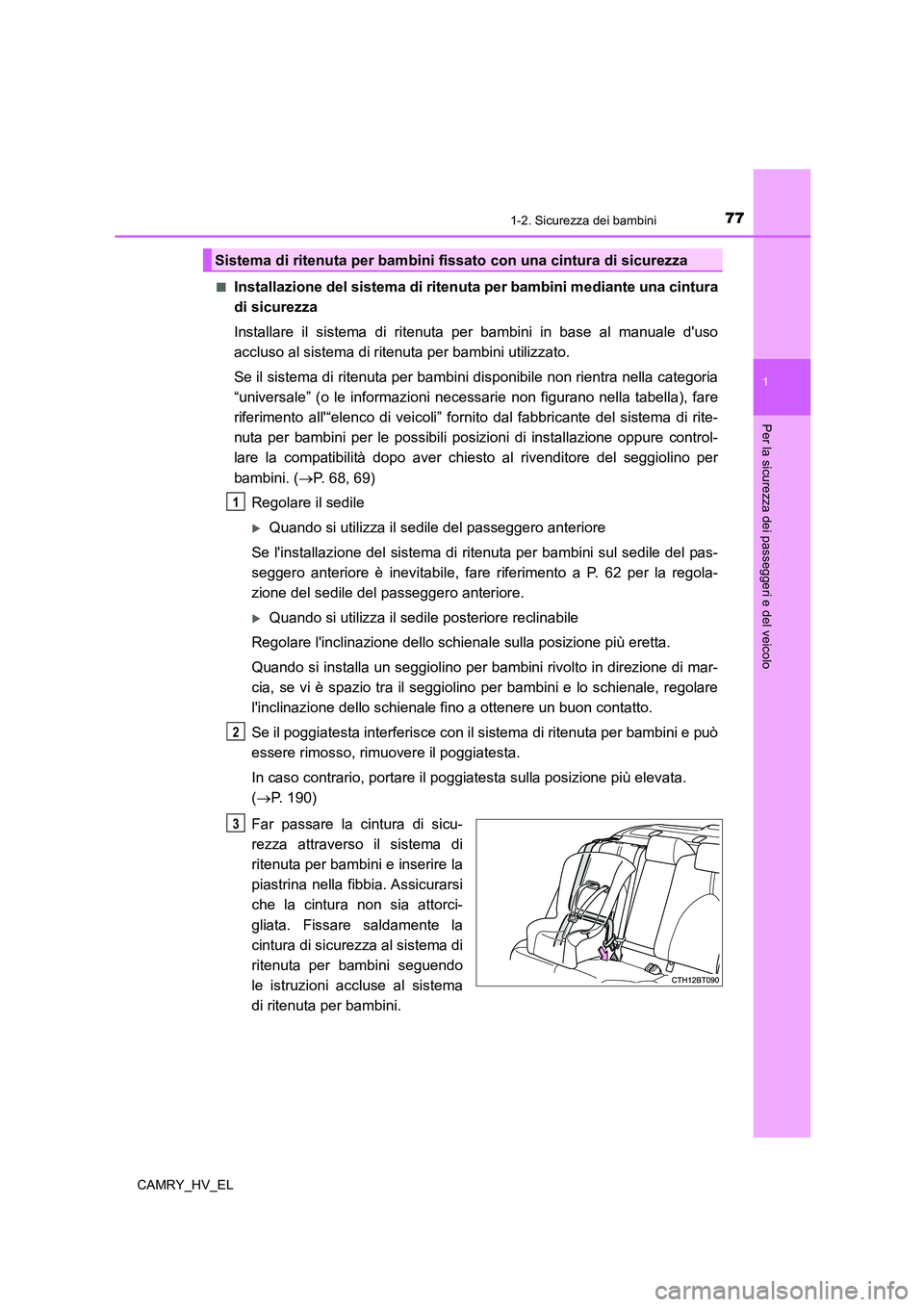

771-2. Sicurezza dei bambini
1
Per la sicurezza dei passeggeri e del veicolo
CAMRY_HV_EL■
Installazione del sistema di ritenuta per bambini mediante una cintura
di sicurezza
Installare il sistema di ritenuta per bambini in base al manuale d'uso
accluso al sistema di ritenuta per bambini utilizzato.
Se il sistema di ritenuta per bambini disponibile non rientra nella categoria
“universale” (o le informazioni necessarie non figurano nella tabella), fare
riferimento all'“elenco di veicoli” fornito dal fabbricante del sistema di rite-
nuta per bambini per le possibili posizioni di installazione oppure control-
lare la compatibilità dopo aver chiesto al rivenditore del seggiolino per
bambini. (P. 68, 69)
Regolare il sedile
Quando si utilizza il sedile del passeggero anteriore
Se l'installazione del sistema di ritenuta per bambini sul sedile del pas-
seggero anteriore è inevitabile, fare riferimento a P. 62 per la regola-
zione del sedile del passeggero anteriore.
Quando si utilizza il sedile posteriore reclinabile
Regolare l'inclinazione dello schienale sulla posizione più eretta.
Quando si installa un seggiolino per bambini rivolto in direzione di mar-
cia, se vi è spazio tra il seggiolino per bambini e lo schienale, regolare
l'inclinazione dello schienale fino a ottenere un buon contatto.
Se il poggiatesta interferisce con il sistema di ritenuta per bambini e può
essere rimosso, rimuovere il poggiatesta.
In caso contrario, portare il poggiatesta sulla posizione più elevata.
(P. 190)
Far passare la cintura di sicu-
rezza attraverso il sistema di
ritenuta per bambini e inserire la
piastrina nella fibbia. Assicurarsi
che la cintura non sia attorci-
gliata. Fissare saldamente la
cintura di sicurezza al sistema di
ritenuta per bambini seguendo
le istruzioni accluse al sistema
di ritenuta per bambini.
Sistema di ritenuta per bambini fissato con una cintura di sicurezza
1
2
3

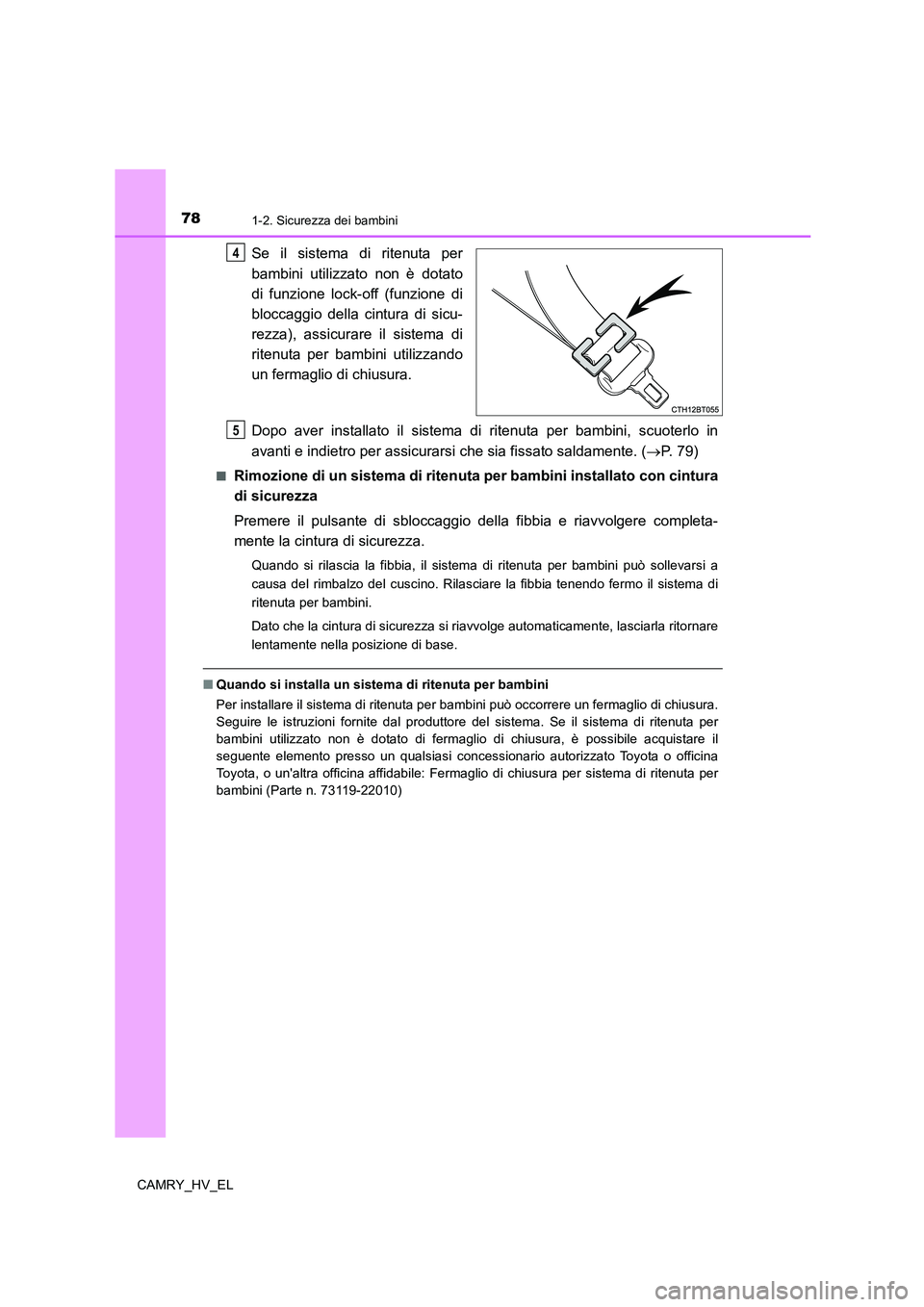

781-2. Sicurezza dei bambini
CAMRY_HV_EL
Se il sistema di ritenuta per
bambini utilizzato non è dotato
di funzione lock-off (funzione di
bloccaggio della cintura di sicu-
rezza), assicurare il sistema di
ritenuta per bambini utilizzando
un fermaglio di chiusura.
Dopo aver installato il sistema di ritenuta per bambini, scuoterlo in
avanti e indietro per assicurarsi che sia fissato saldamente. (P. 79)
■Rimozione di un sistema di ritenuta per bambini installato con cintura
di sicurezza
Premere il pulsante di sbloccaggio della fibbia e riavvolgere completa-
mente la cintura di sicurezza.
Quando si rilascia la fibbia, il sistema di ritenuta per bambini può sollevarsi a
causa del rimbalzo del cuscino. Rilasciare la fibbia tenendo fermo il sistema di
ritenuta per bambini.
Dato che la cintura di sicurezza si riavvolge automaticamente, lasciarla ritornare
lentamente nella posizione di base.
■Quando si installa un sistema di ritenuta per bambini
Per installare il sistema di ritenuta per bambini può occorrere un fermaglio di chiusura.
Seguire le istruzioni fornite dal produttore del sistema. Se il sistema di ritenuta per
bambini utilizzato non è dotato di fermaglio di chiusura, è possibile acquistare il
seguente elemento presso un qualsiasi concessionario autorizzato Toyota o officina
Toyota, o un'altra officina affidabile: Fermaglio di chiusura per sistema di ritenuta per
bambini (Parte n. 73119-22010)
4
5
