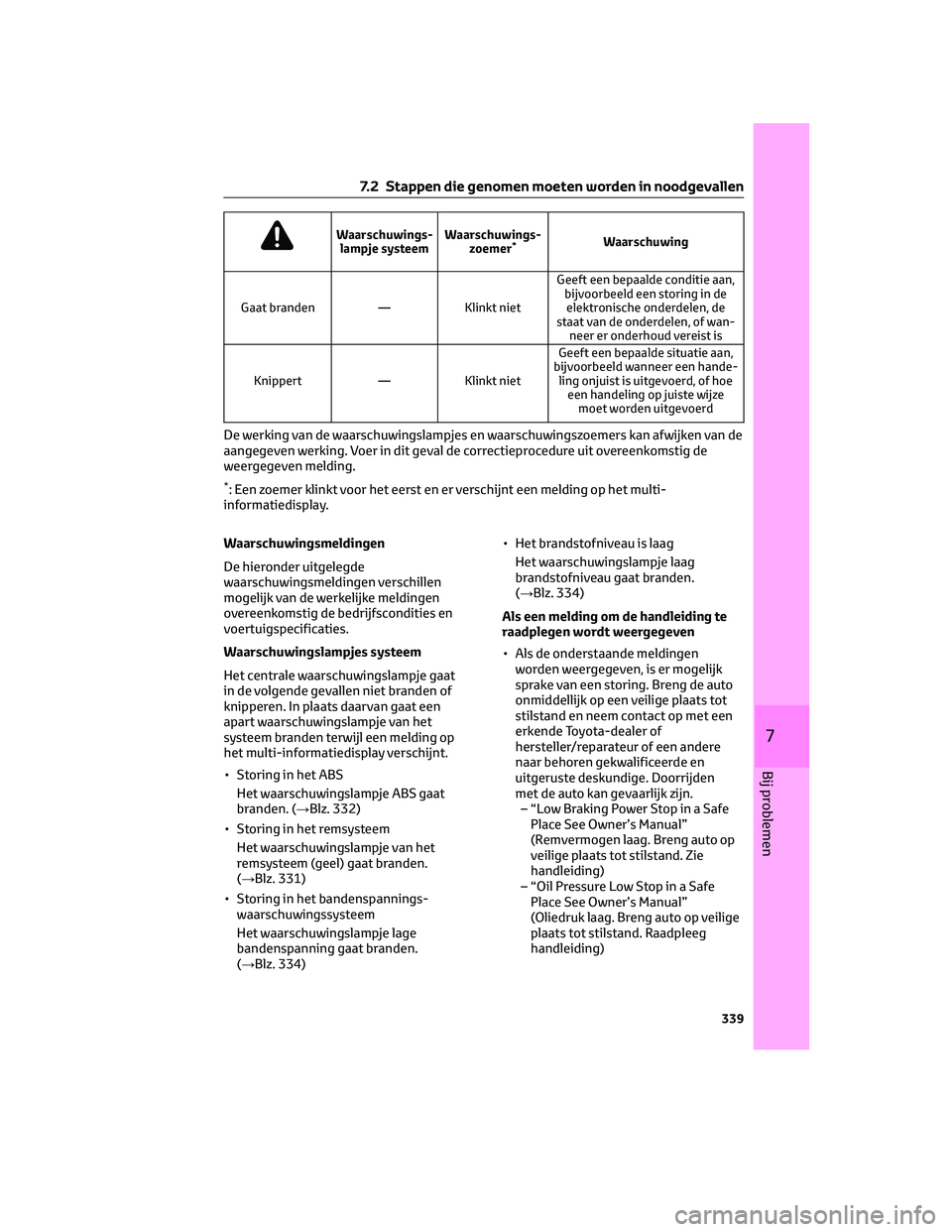

TOYOTA CAMRY 2023 Instructieboekje (in Dutch)

Waarschuwings-
lampje systeemWaarschuwings-
zoemer*Waarschuwing
Gaat branden — Klinkt nietGeeft een bepaalde conditie aan,
bijvoorbeeld een storing in de
elektronische onderdelen, de
staat van de onderdelen, of wan-
neer er onderhoud vereist is
Knippert — Klinkt nietGeeft een bepaalde situatie aan,
bijvoorbeeld wanneer een hande-
ling onjuist is uitgevoerd, of hoe
een handeling op juiste wijze
moet worden uitgevoerd
De werking van de waarschuwingslampjes en waarschuwingszoemers kan afwijken van de
aangegeven werking. Voer in dit geval de correctieprocedure uit overeenkomstig de
weergegeven melding.
*: Een zoemer klinkt voor het eerst en er verschijnt een melding op het multi-
informatiedisplay.
Waarschuwingsmeldingen
De hieronder uitgelegde
waarschuwingsmeldingen verschillen
mogelijk van de werkelijke meldingen
overeenkomstig de bedrijfscondities en
voertuigspecificaties.
Waarschuwingslampjes systeem
Het centrale waarschuwingslampje gaat
in de volgende gevallen niet branden of
knipperen. In plaats daarvan gaat een
apart waarschuwingslampje van het
systeem branden terwijl een melding op
het multi-informatiedisplay verschijnt.
• Storing in het ABS
Het waarschuwingslampje ABS gaat
branden. (→Blz. 332)
• Storing in het remsysteem
Het waarschuwingslampje van het
remsysteem (geel) gaat branden.
(→Blz. 331)
• Storing in het bandenspannings-
waarschuwingssysteem
Het waarschuwingslampje lage
bandenspanning gaat branden.
(→Blz. 334)• Het brandstofniveau is laag
Het waarschuwingslampje laag
brandstofniveau gaat branden.
(→Blz. 334)
Als een melding om de handleiding te
raadplegen wordt weergegeven
• Als de onderstaande meldingen
worden weergegeven, is er mogelijk
sprake van een storing. Breng de auto
onmiddellijk op een veilige plaats tot
stilstand en neem contact op met een
erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige. Doorrijden
met de auto kan gevaarlijk zijn.
– “Low Braking Power Stop in a Safe
Place See Owner’s Manual”
(Remvermogen laag. Breng auto op
veilige plaats tot stilstand. Zie
handleiding)
– “Oil Pressure Low Stop in a Safe
Place See Owner’s Manual”
(Oliedruk laag. Breng auto op veilige
plaats tot stilstand. Raadpleeg
handleiding)
7.2 Stappen die genomen moeten worden in noodgevallen
339
7
Bij problemen

– “Charging System Malfunction Stop
in a Safe Place See Owner’s Manual”
(Storing laadsysteem. Breng auto
op veilige plaats tot stilstand.
Raadpleeg handleiding)
• Als onderstaande melding wordt
weergegeven, is er mogelijk sprake
van een storing. Laat onmiddellijk de
auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur
of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige.
– “Hybrid System Malfunction”
(storing hybridesysteem)
– “Check Engine” (controleer motor)
– “Hybrid Battery System
Malfunction” (storing
tractiebatterijsysteem)
– “Accelerator System Malfunction”
(systeemstoring gaspedaal)
– “Smart Entry & Start System
Malfunction See Owners Manual”
(storing Smart entry-systeem met
startknop. Zie handleiding)
• Volg de bijbehorende instructies als
“Engine Coolant Temp High Stop in a
Safe Place See Owner’s Manual”
(Temperatuur koelvloeistof te hoog.
Breng auto op veilige plaats tot
stilstand. Raadpleeg handleiding)
wordt weergegeven.
• Behalve Oekraïne, Azerbeidzjan en
Georgië: Volg de bijbehorende
instructies als “Exhaust Filter Full See
Owner’s Manual”
(uitlaatgasfiltersysteem vol. Zie
handleiding) wordt weergegeven.
• Als “Maintenance Required for
Traction Battery Cooling Parts See
Owner's Manual” (onderhoud vereist
voor koelonderdelen tractiebatterij,
zie handleiding) wordt weergegeven,
volg dan de desbetreffende
instructies.Als “Hybrid System Overheated
Output Power Reduced”
(Hybridesysteem oververhit.
Gereduceerd uitgangsvermogen)
wordt weergegeven
Deze melding wordt mogelijk
weergegeven tijdens het rijden onder
zware omstandigheden. (Bijvoorbeeld
wanneer u een lange steile helling op
rijdt.)
Oplossing:→blz. 370
Als “Maintenance Required for
Traction Battery Cooling Parts See
Owner's Manual” (onderhoud vereist
voor koelonderdelen tractiebatterij,
zie handleiding) wordt weergegeven
Het filter kan verstopt zitten, de
ventilatieopening kan geblokkeerd zijn
of er kan een gat in het kanaal zitten.
• Raadpleeg, als de ventilatieopening of
het filter vuil is, blz. 310 voor
informatie over het schoonmaken van
de ventilatieopening en het filter.
• Laat de auto nakijken door een
erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige als de melding
wordt weergegeven en de
ventilatieopening en het filter niet vuil
zijn.
Als “Traction Battery Needs to Be
Protected Refrain from the Use of N
Position” (Tractiebatterij moet worden
beschermd. Vermijd het gebruik van
stand N) wordt weergegeven
Deze melding kan worden weergegeven
als de selectiehendel in stand N staat.
Het batterijpakket (tractiebatterij) kan
niet worden geladen als de
selectiehendel in stand N staat. Zet de
selectiehendel daarom in stand P als de
auto stilstaat.
7.2 Stappen die genomen moeten worden in noodgevallen
340

Als “Traction Battery Needs to Be
Protected Shift into P to Restart”
(Tractiebatterij moet worden
beschermd. Schakel naar P om
opnieuw te starten) wordt
weergegeven
Deze melding wordt weergegeven
wanneer het batterijpakket
(tractiebatterij) bijna leeg is, doordat de
selectiehendel een bepaalde periode in
stand N heeft stilgestaan.
Zet bij het bedienen van de auto de
selectiehendel in stand P en herstart het
hybridesysteem.
Als “Shift to P Before Exiting Vehicle”
(Zet selectiehendel in stand P voordat
u de auto verlaat) wordt weergegeven
De melding wordt weergegeven
wanneer het bestuurdersportier wordt
geopend terwijl het contact niet UIT is
gezet en de selectiehendel in een andere
stand dan P staat.
Zet de selectiehendel in stand P.
Als “Shift Is in N Release Accelerator
Before Shifting” (Selectiehendel staat
in stand N. Laat vóór het schakelen het
gaspedaal los) wordt weergegeven
De melding wordt weergegeven
wanneer het gaspedaal wordt ingetrapt
en de selectiehendel in stand N staat.
Laat het gaspedaal los en zet de
selectiehendel in stand D of R.
Als “Press Brake When Vehicle Is
Stopped Hybrid System May
Overheat” (Trap rempedaal in als
voertuig is gestopt. Hybridesysteem
kan oververhit raken) wordt
weergegeven
De melding wordt weergegeven
wanneer het gaspedaal wordt ingetrapt
om de auto op een helling omhoog te
laten stilstaan, enz.
Als deze situatie blijft voortduren, kan
het hybridesysteem oververhit raken.Laat het gaspedaal los en trap het
rempedaal in.
Als “Auto Power OFF to Conserve
Battery” (Auto power off-functie
ingeschakeld om accu te sparen) wordt
weergegeven
Deze melding wordt weergegeven als
het contact is UIT gezet door de
automatische power off-functie.
Bedien de volgende keer dat u het
hybridesysteem start het
hybridesysteem gedurende ongeveer
5 minuten om de 12V-accu op te laden.
Als “A New Key has been Registered
Contact Your Dealer for Details” (Er is
een nieuwe sleutel geregistreerd.
Neem voor meer informatie contact op
met uw dealer) wordt weergegeven
Deze melding wordt weergegeven elke
keer dat het bestuurdersportier wordt
geopend als de portieren van buitenaf
worden ontgrendeld gedurende
ongeveer een week nadat er een nieuwe
elektronische sleutel is geregistreerd.
Neem contact op met een erkende
Toyota-dealer of hersteller/reparateur
of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige als de melding wordt
weergegeven, maar u geen nieuwe
elektronische sleutel hebt geregistreerd,
om te controleren of er een onbekende
elektronische sleutel (anders dan de
sleutels die u in uw bezit hebt) is
geregistreerd.
Wanneer “Headlight System
Malfunction Visit Your Dealer”
(Storing in koplampsysteem. Ga naar
uw dealer) wordt weergegeven
Er is mogelijk een storing in de
onderstaande systemen aanwezig. Laat
de auto onmiddellijk nakijken door een
erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
7.2 Stappen die genomen moeten worden in noodgevallen
341
7
Bij problemen

• De led-koplampen
• De automatische verticale
koplampverstelling
• AHB (Automatic High Beam)
Als “Radar Cruise Control Unavailable
See Owner's Manual” (Dynamic Radar
Cruise Control-systeem niet
beschikbaar. Zie handleiding) wordt
weergegeven
De Dynamic Radar Cruise Control met
volledig snelheidsbereik wordt tijdelijk
uitgeschakeld of tot het in de melding
aangegeven probleem is opgelost.
(Oorzaken en oplossingen:→blz. 168)
Als “Radar Cruise Control Unavailable”
(Radar Cruise Control niet
beschikbaar) wordt weergegeven
De Dynamic Radar Cruise Control met
volledig snelheidsbereik kan tijdelijk niet
gebruikt worden. Gebruik het systeem
wanneer dit weer beschikbaar is.
Als er een melding wordt weergegeven
dat er een storing in de camera voor
aanwezig is
De onderstaande systemen worden
mogelijk tijdelijk uitgeschakeld tot het in
de melding aangegeven probleem is
opgelost. (→Blz. 168, blz. 331)
• PCS (Pre-Crash Safety-systeem)
• LTA (Lane Tracing Assist)
• Dynamic Radar Cruise Control met
volledig snelheidsbereik
• RSA (Road Sign Assist)
• AHB (Automatic High Beam)
Als er een melding wordt weergegeven
dat er een storing in de radarsensor
aanwezig is
De onderstaande systemen worden
mogelijk tijdelijk uitgeschakeld tot het in
de melding aangegeven probleem is
opgelost. (→Blz. 168, blz. 331)
• PCS (Pre-Crash Safety-systeem)
• LTA (Lane Tracing Assist)• Dynamic Radar Cruise Control met
volledig snelheidsbereik
Als “Engine Oil Level Low Add or
Replace” (Motoroliepeil laag. Bijvullen
of verversen) wordt weergegeven
Het motoroliepeil is mogelijk te laag.
Controleer het oliepeil en vul indien
nodig olie bij. Deze
waarschuwingsmelding verschijnt
mogelijk wanneer de auto op een helling
stilstaat. Plaats de auto op een
horizontale ondergrond en controleer of
de melding verdwijnt.
Waarschuwingszoemer
→Blz. 336
OPMERKING
Als “High Power Consumption Power
to Climate Temporarily Limited”
(Hoog energieverbruik. Voeding naar
klimaatregeling tijdelijk beperkt)
regelmatig wordt weergegeven
Mogelijk is er een storing met betrekking
tot het laadsysteem of de 12V-accu kan
verouderd zijn. Laat de auto nakijken
door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
7.2.5 Als uw auto een lekke band
heeft (auto's met een
bandenreparatieset)
Uw auto is niet uitgerust met een
reservewiel, maar wel met een
bandenreparatieset.
Een lekke band met perforatieschade
door een spijker of schroef kan voorlopig
worden gerepareerd met de
bandenreparatieset. (De
bandenreparatieset bestaat uit een fles
met bandenreparatievloeistof. De
bandenreparatievloeistof kan slechts één
keer worden gebruikt voor de tijdelijke
reparatie van één band, waarbij de spijker
of schroef in het loopvlak moet blijven
7.2 Stappen die genomen moeten worden in noodgevallen
342

zitten.) Afhankelijk van de schade kan
deze set mogelijk niet worden gebruikt
om de band te repareren. (→Blz. 343)
Laat na de noodreparatie met de
bandenreparatieset de band repareren of
vervangen door een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde
en uitgeruste deskundige. Met de
bandenreparatieset kunnen alleen
tijdelijke reparaties worden uitgevoerd.
Laat de band zo snel mogelijk repareren
of vervangen.
WAARSCHUWING!
Als uw auto een lekke band heeft
Rijd niet door met een lekke band.
Zelfs als er over een korte afstand met
een lekke band wordt doorgereden,
kunnen band en velg zodanig
beschadigd worden dat reparatie niet
meer mogelijk is en kan er een ongeval
ontstaan.
Vóór het repareren van de band
• Breng de auto tot stilstand op een
veilige plaats en een stevige, vlakke
ondergrond.
• Activeer de parkeerrem.
• Zet de selectiehendel in stand P.
• Schakel het hybridesysteem uit.
• Schakel de alarmknipperlichten in.
(→Blz. 326)
• Controleer de mate waarin de band
beschadigd is.Een band mag alleen met de
bandenreparatieset worden
gerepareerd indien de beschadiging te
wijten is aan perforatie van het
loopvlak door een spijker of schroef.
– Haal de spijker of schroef niet uit de
band. Als u het object verwijdert,
kan het lek ondanks de
noodreparatie met de
bandenreparatieset groter worden.
– Rijd de auto naar voren tot het gat,
voor zover zichtbaar, zich boven aan
de band bevindt om lekkage van
bandenreparatievloeistof te
voorkomen.
Een lekke band die niet kan worden
gerepareerd met de
bandenreparatieset
In de volgende gevallen is reparatie
van de band met behulp van de
bandenreparatieset niet mogelijk.
Neem contact op met een erkende
Toyota-dealer of hersteller/reparateur
of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige.
• De band is beschadigd door rijden met
onvoldoende spanning
• De band loopt leeg door een scheur in
of beschadiging van de flank
• De band is zichtbaar van de velg
afgelopen
• Het lek in of de beschadiging van het
loopvlak is 4 mm of groter
• De velg is beschadigd
• Twee of meer banden zijn lek
• De band is op meerdere plaatsen lek
of beschadigd
7.2 Stappen die genomen moeten worden in noodgevallen
343
7
Bij problemen

Plaats van bandenreparatieset, krik en gereedschap
1Afdekpaneel bodemplaat
2Bandenreparatieset (fles)
3Bandenreparatieset (compressor)
4Krik*
5Wielmoersleutel
6Krikslinger
7Sleepoog
*: Gebruik van de krik (→blz. 355, blz. 355)
Onderdelen van de bandenreparatieset
Fles
1Sticker
Compressor
1Bandenspanningsmeter
7.2 Stappen die genomen moeten worden in noodgevallen
344

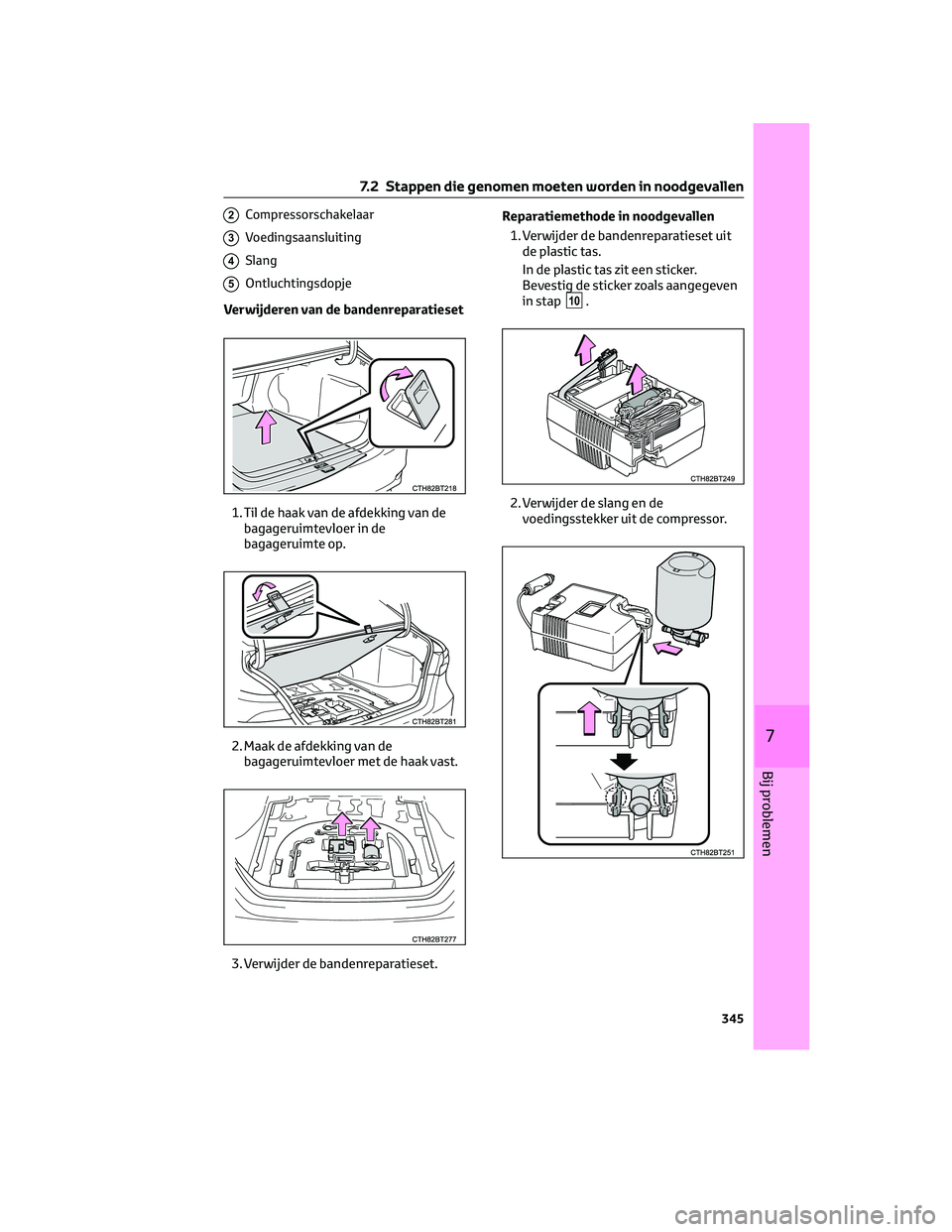

2Compressorschakelaar
3Voedingsaansluiting
4Slang
5Ontluchtingsdopje
Verwijderen van de bandenreparatieset
1. Til de haak van de afdekking van de
bagageruimtevloer in de
bagageruimte op.
2. Maak de afdekking van de
bagageruimtevloer met de haak vast.
3. Verwijder de bandenreparatieset.Reparatiemethode in noodgevallen
1. Verwijder de bandenreparatieset uit
de plastic tas.
In de plastic tas zit een sticker.
Bevestig de sticker zoals aangegeven
in stap10.
2. Verwijder de slang en de
voedingsstekker uit de compressor.
7.2 Stappen die genomen moeten worden in noodgevallen
345
7
Bij problemen

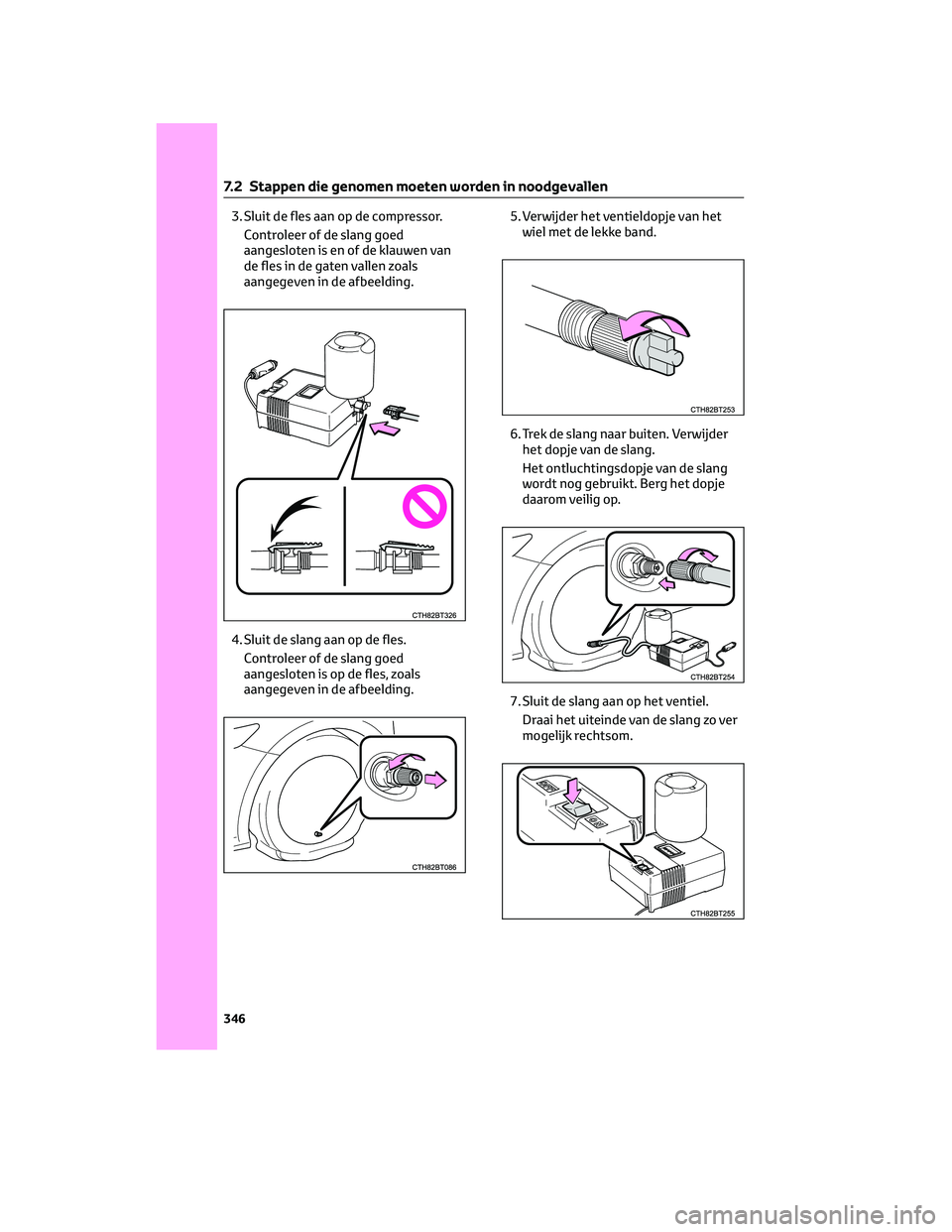

3. Sluit de fles aan op de compressor.
Controleer of de slang goed
aangesloten is en of de klauwen van
de fles in de gaten vallen zoals
aangegeven in de afbeelding.
4. Sluit de slang aan op de fles.
Controleer of de slang goed
aangesloten is op de fles, zoals
aangegeven in de afbeelding.5. Verwijder het ventieldopje van het
wiel met de lekke band.
6. Trek de slang naar buiten. Verwijder
het dopje van de slang.
Het ontluchtingsdopje van de slang
wordt nog gebruikt. Berg het dopje
daarom veilig op.
7. Sluit de slang aan op het ventiel.
Draai het uiteinde van de slang zo ver
mogelijk rechtsom.
7.2 Stappen die genomen moeten worden in noodgevallen
346

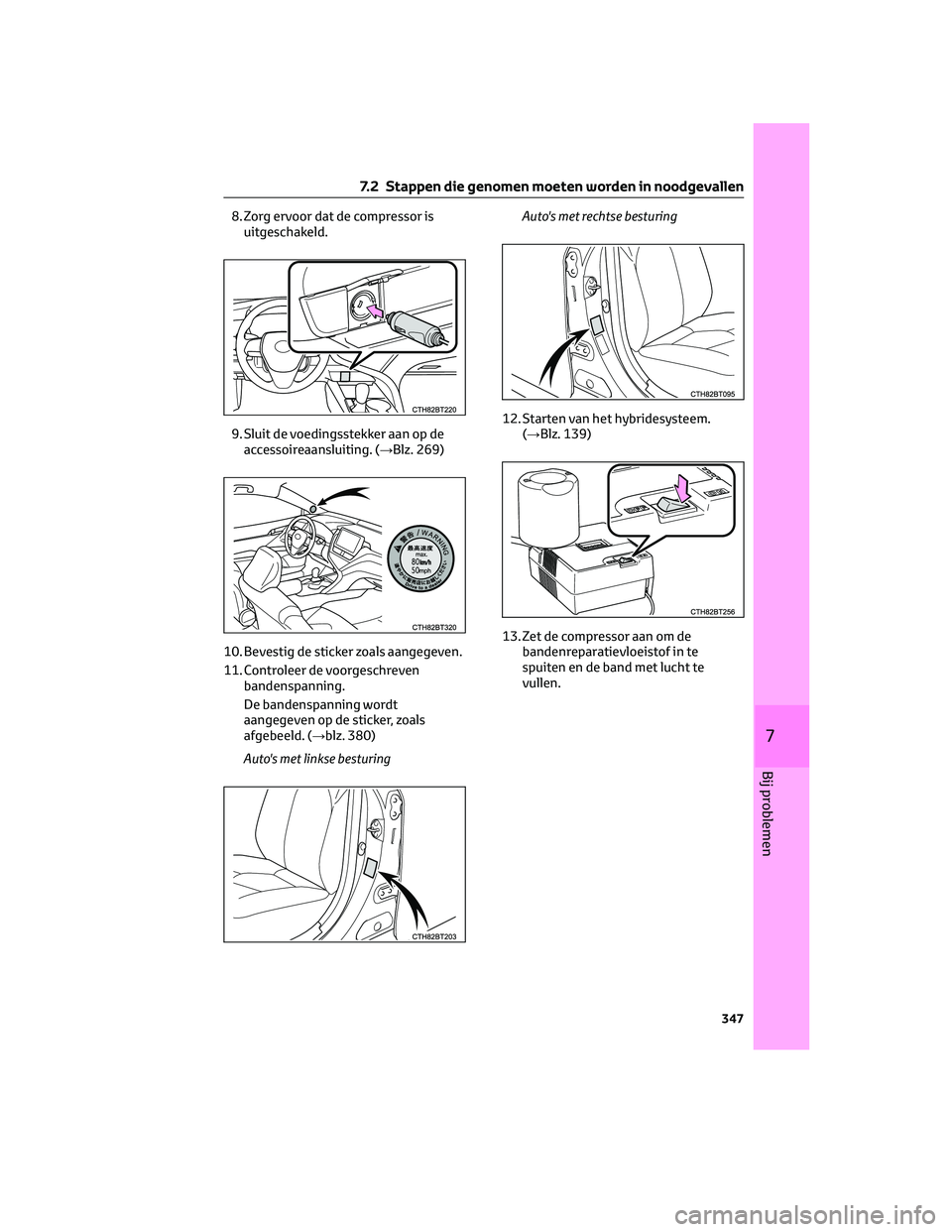

8. Zorg ervoor dat de compressor is
uitgeschakeld.
9. Sluit de voedingsstekker aan op de
accessoireaansluiting. (→Blz. 269)
10. Bevestig de sticker zoals aangegeven.
11. Controleer de voorgeschreven
bandenspanning.
De bandenspanning wordt
aangegeven op de sticker, zoals
afgebeeld. (→blz. 380)
Auto's met linkse besturingAuto's met rechtse besturing
12. Starten van het hybridesysteem.
(→Blz. 139)
13. Zet de compressor aan om de
bandenreparatievloeistof in te
spuiten en de band met lucht te
vullen.
7.2 Stappen die genomen moeten worden in noodgevallen
347
7
Bij problemen

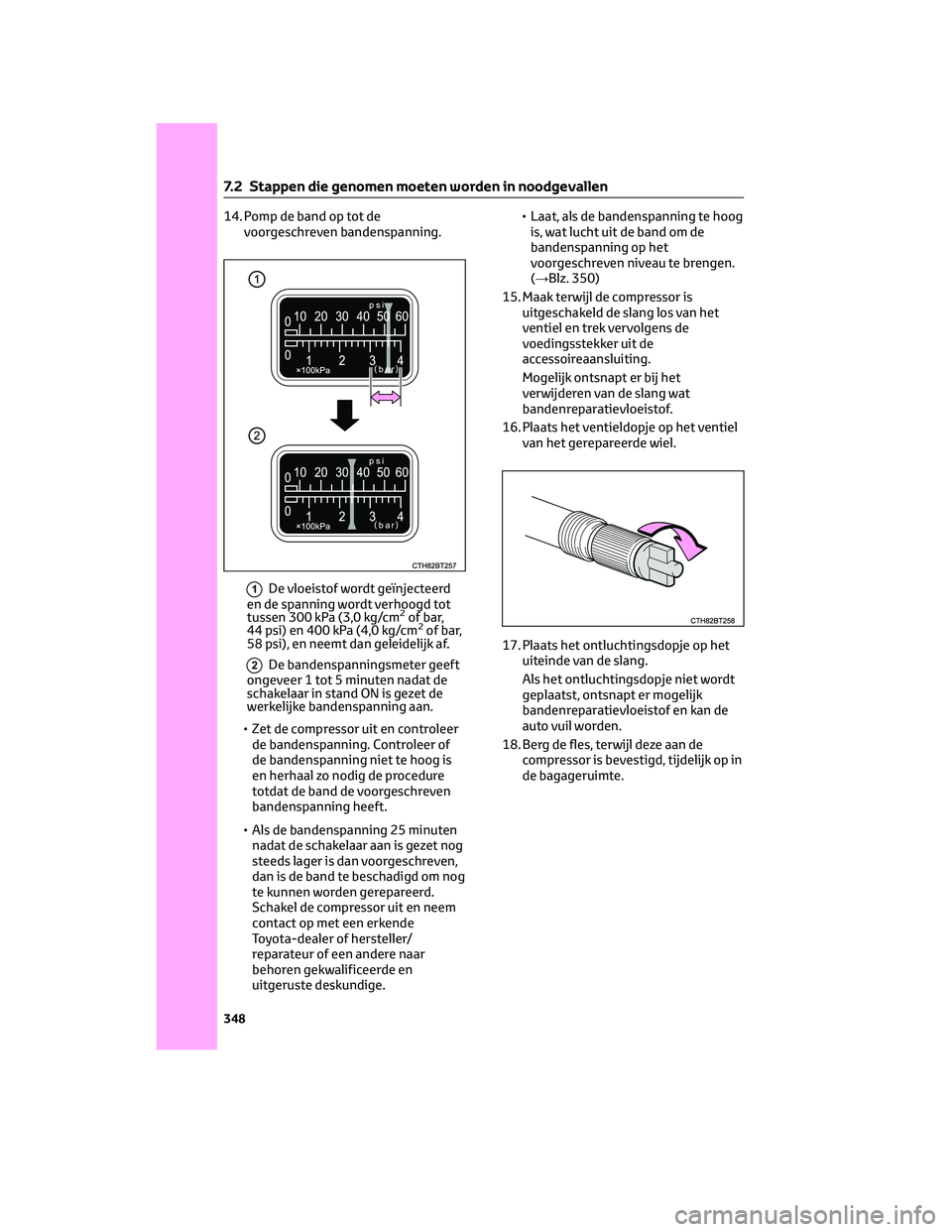

14. Pomp de band op tot de
voorgeschreven bandenspanning.
1De vloeistof wordt geïnjecteerd
en de spanning wordt verhoogd tot
tussen 300 kPa (3,0 kg/cm
2of bar,
44 psi) en 400 kPa (4,0 kg/cm2of bar,
58 psi), en neemt dan geleidelijk af.
2De bandenspanningsmeter geeft
ongeveer 1 tot 5 minuten nadat de
schakelaar in stand ON is gezet de
werkelijke bandenspanning aan.
• Zet de compressor uit en controleer
de bandenspanning. Controleer of
de bandenspanning niet te hoog is
en herhaal zo nodig de procedure
totdat de band de voorgeschreven
bandenspanning heeft.
• Als de bandenspanning 25 minuten
nadat de schakelaar aan is gezet nog
steeds lager is dan voorgeschreven,
dan is de band te beschadigd om nog
te kunnen worden gerepareerd.
Schakel de compressor uit en neem
contact op met een erkende
Toyota-dealer of hersteller/
reparateur of een andere naar
behoren gekwalificeerde en
uitgeruste deskundige.• Laat, als de bandenspanning te hoog
is, wat lucht uit de band om de
bandenspanning op het
voorgeschreven niveau te brengen.
(→Blz. 350)
15. Maak terwijl de compressor is
uitgeschakeld de slang los van het
ventiel en trek vervolgens de
voedingsstekker uit de
accessoireaansluiting.
Mogelijk ontsnapt er bij het
verwijderen van de slang wat
bandenreparatievloeistof.
16. Plaats het ventieldopje op het ventiel
van het gerepareerde wiel.
17. Plaats het ontluchtingsdopje op het
uiteinde van de slang.
Als het ontluchtingsdopje niet wordt
geplaatst, ontsnapt er mogelijk
bandenreparatievloeistof en kan de
auto vuil worden.
18. Berg de fles, terwijl deze aan de
compressor is bevestigd, tijdelijk op in
de bagageruimte.
7.2 Stappen die genomen moeten worden in noodgevallen
348
