– “Charging System Malfunction Stop
in a Safe Place See Owner’s Manual”
(Storing laadsysteem. Breng auto
op veilige plaats tot stilstand.
Raadpleeg handleiding)
• Als onderstaande melding wordt
weergegeven, is er mogelijk sprake
van een storing. Laat onmiddellijk de
auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur
of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige.
– “Hybrid System Malfunction”
(storing hybridesysteem)
– “Check Engine” (controleer motor)
– “Hybrid Battery System
Malfunction” (storing
tractiebatterijsysteem)
– “Accelerator System Malfunction”
(systeemstoring gaspedaal)
– “Smart Entry & Start System
Malfunction See Owners Manual”
(storing Smart entry-systeem met
startknop. Zie handleiding)
• Volg de bijbehorende instructies als
“Engine Coolant Temp High Stop in a
Safe Place See Owner’s Manual”
(Temperatuur koelvloeistof te hoog.
Breng auto op veilige plaats tot
stilstand. Raadpleeg handleiding)
wordt weergegeven.
• Behalve Oekraïne, Azerbeidzjan en
Georgië: Volg de bijbehorende
instructies als “Exhaust Filter Full See
Owner’s Manual”
(uitlaatgasfiltersysteem vol. Zie
handleiding) wordt weergegeven.
• Als “Maintenance Required for
Traction Battery Cooling Parts See
Owner's Manual” (onderhoud vereist
voor koelonderdelen tractiebatterij,
zie handleiding) wordt weergegeven,
volg dan de desbetreffende
instructies.Als “Hybrid System Overheated
Output Power Reduced”
(Hybridesysteem oververhit.
Gereduceerd uitgangsvermogen)
wordt weergegeven
Deze melding wordt mogelijk
weergegeven tijdens het rijden onder
zware omstandigheden. (Bijvoorbeeld
wanneer u een lange steile helling op
rijdt.)
Oplossing:→blz. 370
Als “Maintenance Required for
Traction Battery Cooling Parts See
Owner's Manual” (onderhoud vereist
voor koelonderdelen tractiebatterij,
zie handleiding) wordt weergegeven
Het filter kan verstopt zitten, de
ventilatieopening kan geblokkeerd zijn
of er kan een gat in het kanaal zitten.
• Raadpleeg, als de ventilatieopening of
het filter vuil is, blz. 310 voor
informatie over het schoonmaken van
de ventilatieopening en het filter.
• Laat de auto nakijken door een
erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige als de melding
wordt weergegeven en de
ventilatieopening en het filter niet vuil
zijn.
Als “Traction Battery Needs to Be
Protected Refrain from the Use of N
Position” (Tractiebatterij moet worden
beschermd. Vermijd het gebruik van
stand N) wordt weergegeven
Deze melding kan worden weergegeven
als de selectiehendel in stand N staat.
Het batterijpakket (tractiebatterij) kan
niet worden geladen als de
selectiehendel in stand N staat. Zet de
selectiehendel daarom in stand P als de
auto stilstaat.
7.2 Stappen die genomen moeten worden in noodgevallen
340

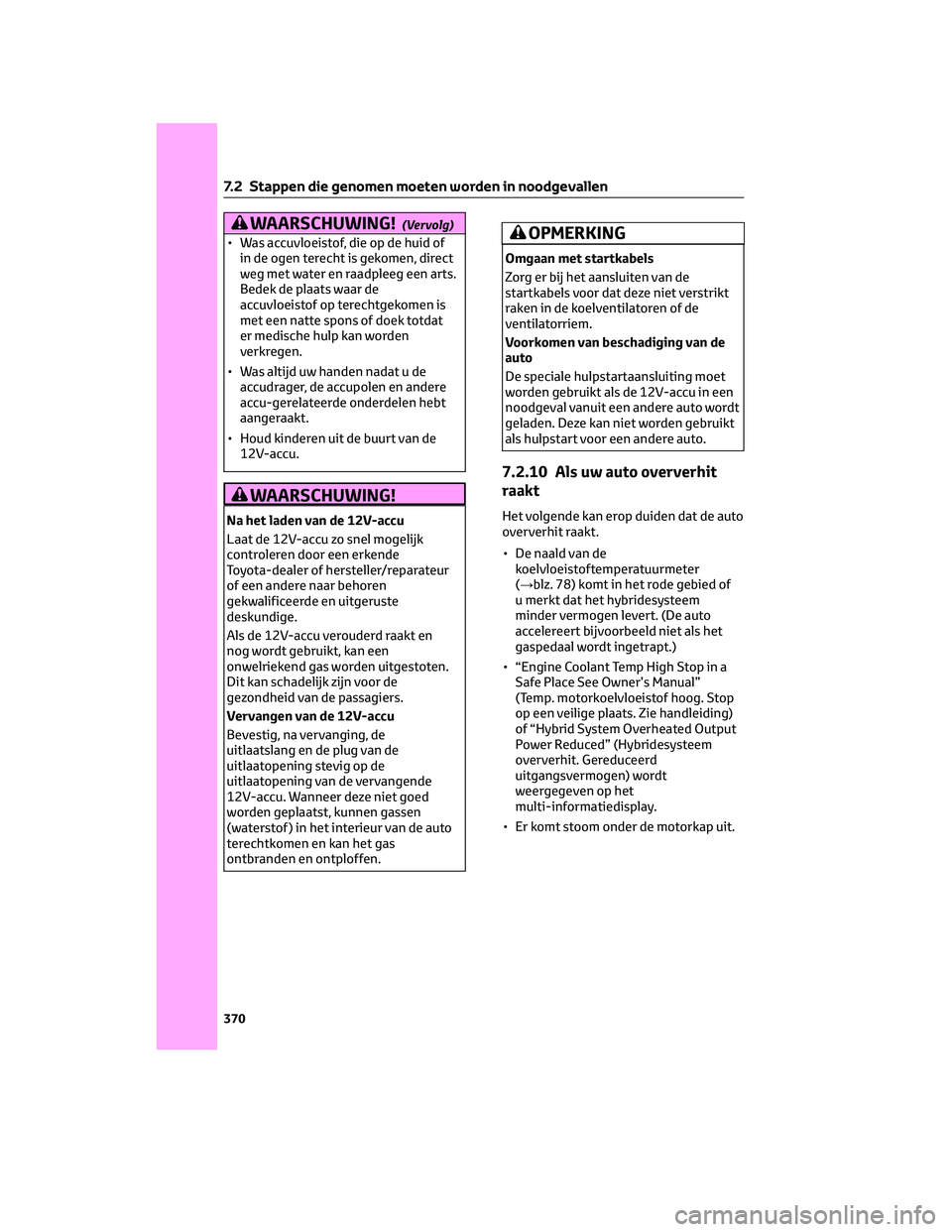

WAARSCHUWING!(Vervolg)
• Was accuvloeistof, die op de huid of
in de ogen terecht is gekomen, direct
weg met water en raadpleeg een arts.
Bedek de plaats waar de
accuvloeistof op terechtgekomen is
met een natte spons of doek totdat
er medische hulp kan worden
verkregen.
• Was altijd uw handen nadat u de
accudrager, de accupolen en andere
accu-gerelateerde onderdelen hebt
aangeraakt.
• Houd kinderen uit de buurt van de
12V-accu.
WAARSCHUWING!
Na het laden van de 12V-accu
Laat de 12V-accu zo snel mogelijk
controleren door een erkende
Toyota-dealer of hersteller/reparateur
of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige.
Als de 12V-accu verouderd raakt en
nog wordt gebruikt, kan een
onwelriekend gas worden uitgestoten.
Dit kan schadelijk zijn voor de
gezondheid van de passagiers.
Vervangen van de 12V-accu
Bevestig, na vervanging, de
uitlaatslang en de plug van de
uitlaatopening stevig op de
uitlaatopening van de vervangende
12V-accu. Wanneer deze niet goed
worden geplaatst, kunnen gassen
(waterstof ) in het interieur van de auto
terechtkomen en kan het gas
ontbranden en ontploffen.
OPMERKING
Omgaan met startkabels
Zorg er bij het aansluiten van de
startkabels voor dat deze niet verstrikt
raken in de koelventilatoren of de
ventilatorriem.
Voorkomen van beschadiging van de
auto
De speciale hulpstartaansluiting moet
worden gebruikt als de 12V-accu in een
noodgeval vanuit een andere auto wordt
geladen. Deze kan niet worden gebruikt
als hulpstart voor een andere auto.
7.2.10 Als uw auto oververhit
raakt
Het volgende kan erop duiden dat de auto
oververhit raakt.
• De naald van de
koelvloeistoftemperatuurmeter
(→blz. 78) komt in het rode gebied of
u merkt dat het hybridesysteem
minder vermogen levert. (De auto
accelereert bijvoorbeeld niet als het
gaspedaal wordt ingetrapt.)
• “Engine Coolant Temp High Stop in a
Safe Place See Owner’s Manual”
(Temp. motorkoelvloeistof hoog. Stop
op een veilige plaats. Zie handleiding)
of “Hybrid System Overheated Output
Power Reduced” (Hybridesysteem
oververhit. Gereduceerd
uitgangsvermogen) wordt
weergegeven op het
multi-informatiedisplay.
• Er komt stoom onder de motorkap uit.
7.2 Stappen die genomen moeten worden in noodgevallen
370

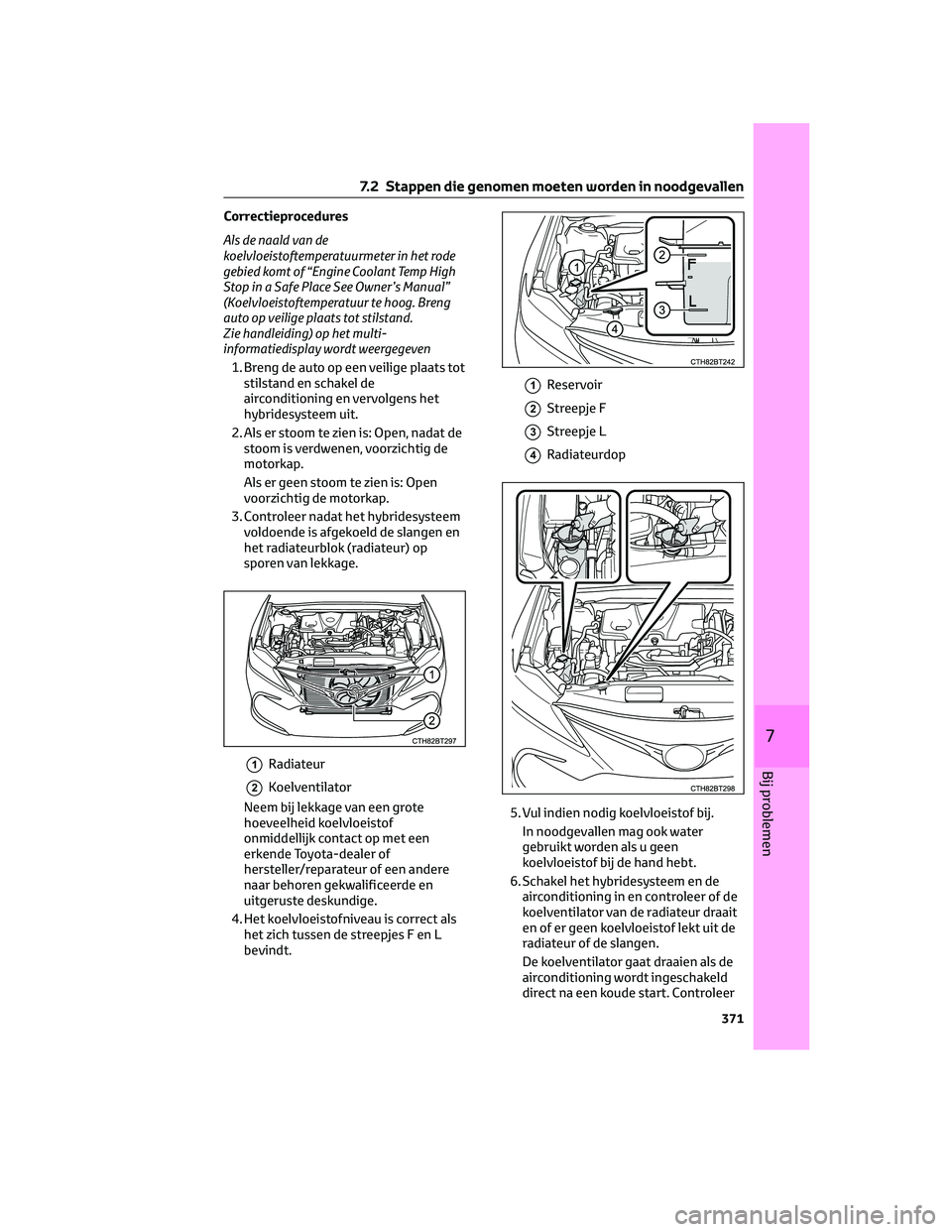

Correctieprocedures
Als de naald van de
koelvloeistoftemperatuurmeter in het rode
gebied komt of “Engine Coolant Temp High
Stop in a Safe Place See Owner’s Manual”
(Koelvloeistoftemperatuur te hoog. Breng
auto op veilige plaats tot stilstand.
Zie handleiding) op het multi-
informatiedisplay wordt weergegeven
1. Breng de auto op een veilige plaats tot
stilstand en schakel de
airconditioning en vervolgens het
hybridesysteem uit.
2. Als er stoom te zien is: Open, nadat de
stoom is verdwenen, voorzichtig de
motorkap.
Als er geen stoom te zien is: Open
voorzichtig de motorkap.
3. Controleer nadat het hybridesysteem
voldoende is afgekoeld de slangen en
het radiateurblok (radiateur) op
sporen van lekkage.
1Radiateur
2Koelventilator
Neem bij lekkage van een grote
hoeveelheid koelvloeistof
onmiddellijk contact op met een
erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige.
4. Het koelvloeistofniveau is correct als
het zich tussen de streepjes F en L
bevindt.
1Reservoir
2Streepje F
3Streepje L
4Radiateurdop
5. Vul indien nodig koelvloeistof bij.
In noodgevallen mag ook water
gebruikt worden als u geen
koelvloeistof bij de hand hebt.
6. Schakel het hybridesysteem en de
airconditioning in en controleer of de
koelventilator van de radiateur draait
en of er geen koelvloeistof lekt uit de
radiateur of de slangen.
De koelventilator gaat draaien als de
airconditioning wordt ingeschakeld
direct na een koude start. Controleer
7.2 Stappen die genomen moeten worden in noodgevallen
371
7
Bij problemen
