TOYOTA CAMRY HYBRID 2018 Manuel du propriétaire (in French)

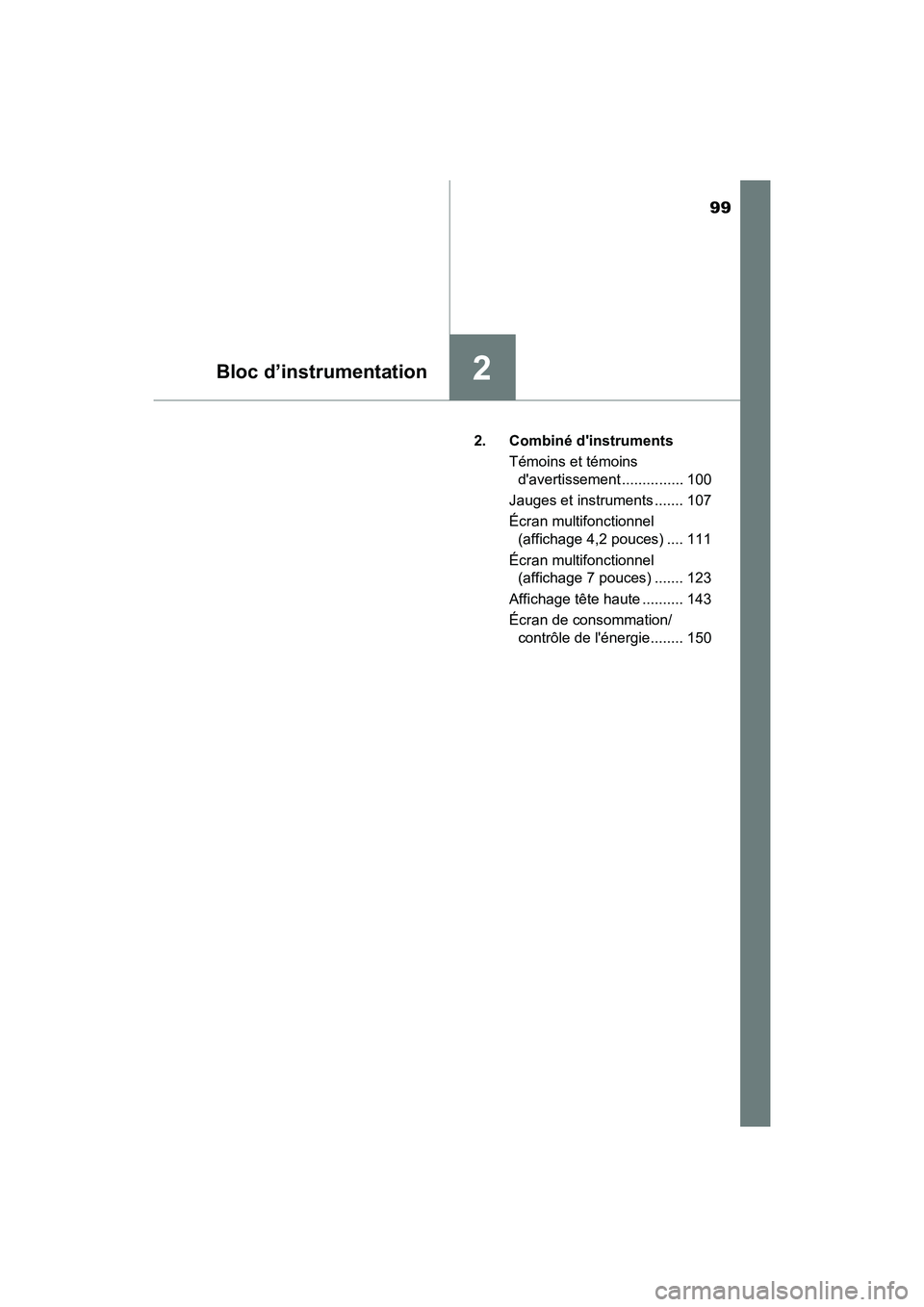

99
Bloc d’instrumentation2
CAMRY_HV_D (OM06123D)
2. Combiné d'instruments
Témoins et témoins
d'avertissement ............... 100
Jauges et instruments ....... 107
Écran multifonctionnel
(affichage 4,2 pouces) .... 111
Écran multifonctionnel
(affichage 7 pouces) ....... 123
Affichage tête haute .......... 143
Écran de consommation/
contrôle de l'énergie........ 150

100
CAMRY_HV_D (OM06123D)

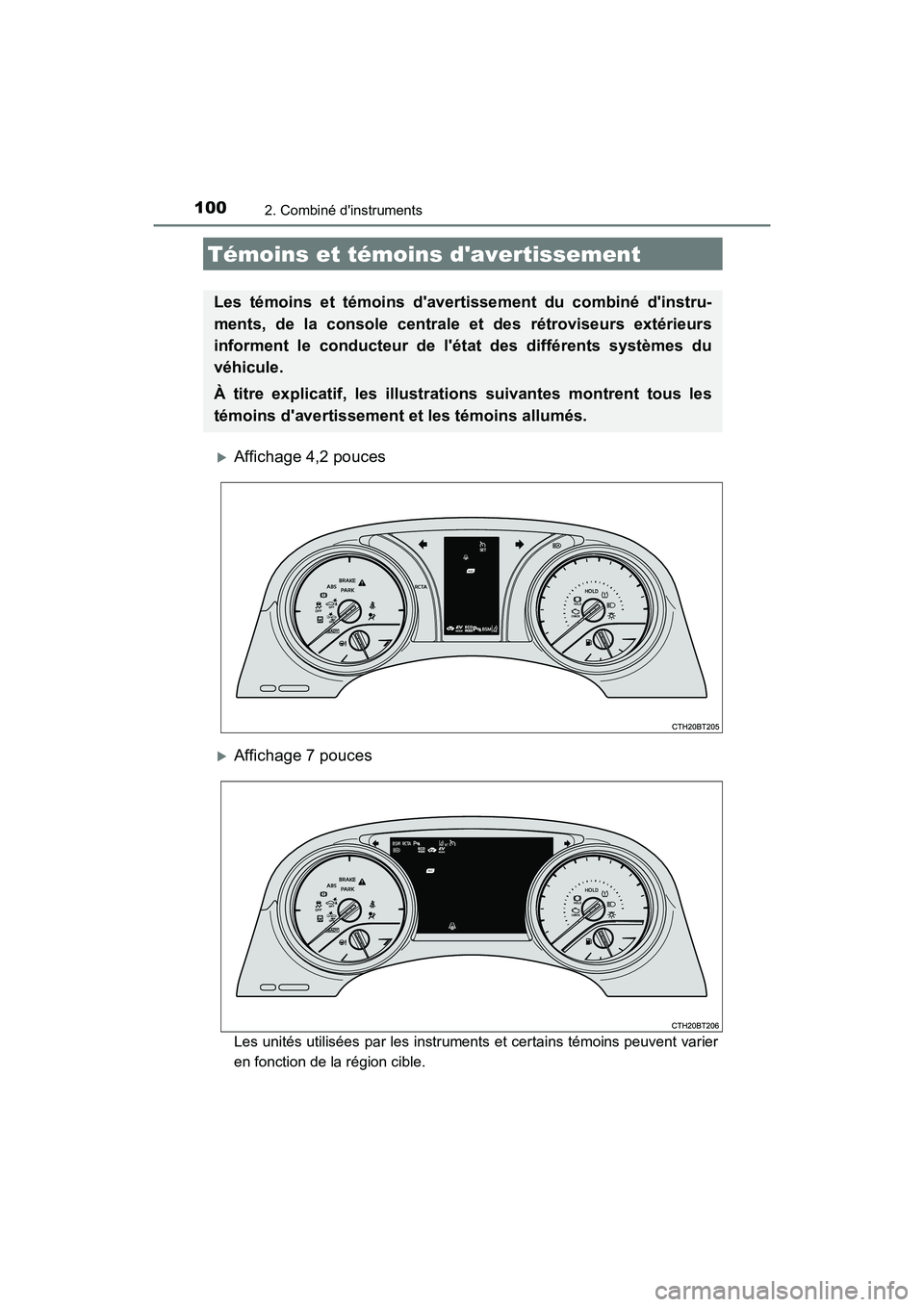

2. Combiné d'instruments
Affichage 4,2 pouces
Affichage 7 pouces
Les unités utilisées par les instruments et certains témoins peuvent varier
en fonction de la région cible.
Témoins et témoins d'avertissement
Les témoins et témoins d'avertissement du combiné d'instru-
ments, de la console centrale et des rétroviseurs extérieurs
informent le conducteur de l'état des différents systèmes du
véhicule.
À titre explicatif, les illustrations suivantes montrent tous les
témoins d'avertissement et les témoins allumés.

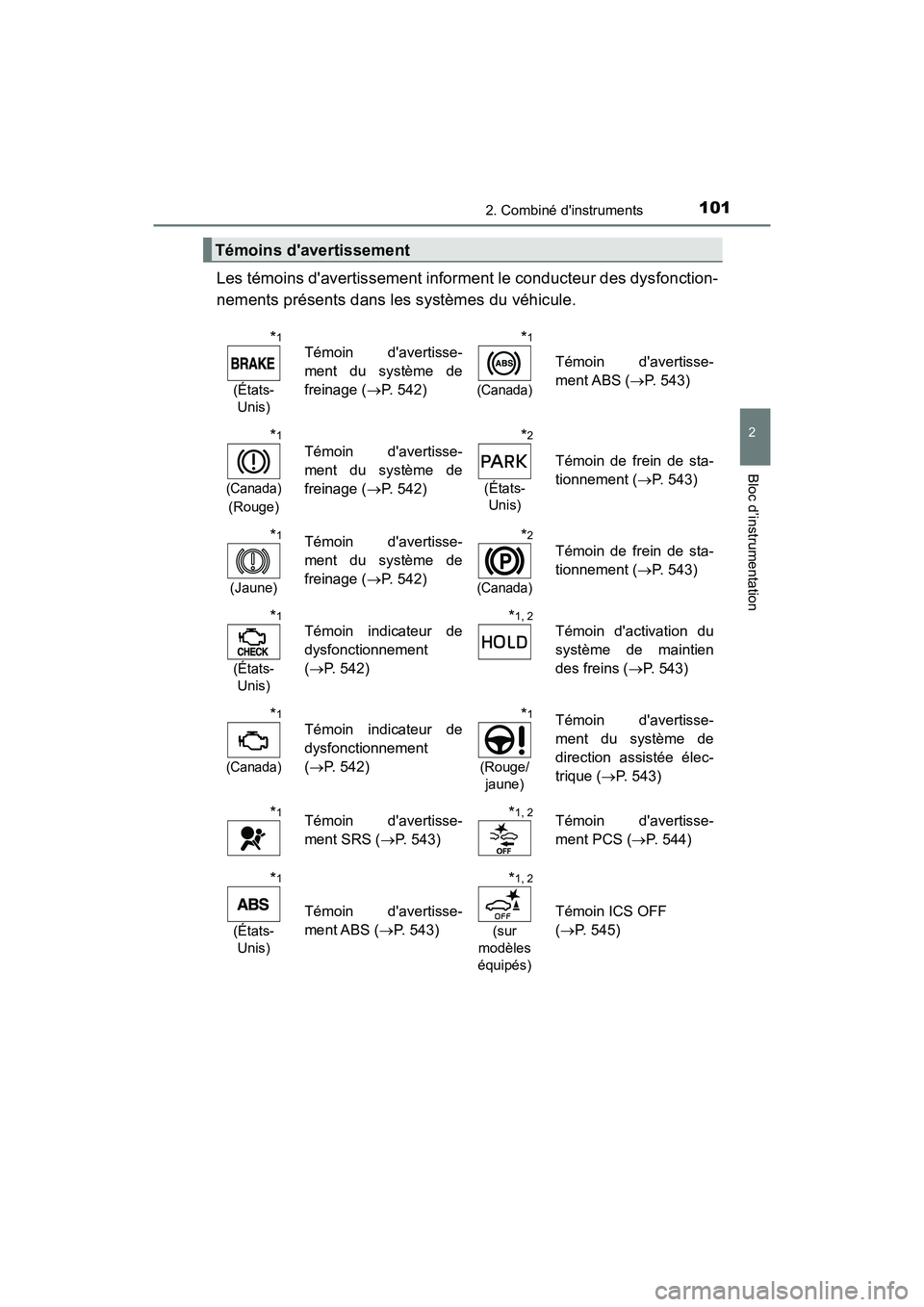

1012. Combiné d'instruments
2
Bloc d’instrumentation
CAMRY_HV_D (OM06123D)
Les témoins d'avertissement informent le conducteur des dysfonction-
nements présents dans les systèmes du véhicule.
Témoins d'avertissement
*1
(États-
Unis)
Témoin d'avertisse-
ment du système de
freinage ( P. 542)
*1
(Canada)
Témoin d'avertisse-
ment ABS ( P. 543)
*1
(Canada)
(Rouge)
Témoin d'avertisse-
ment du système de
freinage ( P. 542)
*2
(États-
Unis)
Témoin de frein de sta-
tionnement ( P. 543)
*1
(Jaune)
Témoin d'avertisse-
ment du système de
freinage ( P. 542)
*2
(Canada)
Témoin de frein de sta-
tionnement ( P. 543)
*1
(États-
Unis)
Témoin indicateur de
dysfonctionnement
( P. 542)
*1, 2
Témoin d'activation du
système de maintien
des freins ( P. 543)
*1
(Canada)
Témoin indicateur de
dysfonctionnement
( P. 542)
*1
(Rouge/
jaune)
Témoin d'avertisse-
ment du système de
direction assistée élec-
trique ( P. 543)
*1Témoin d'avertisse-
ment SRS ( P. 543)
*1, 2Témoin d'avertisse-
ment PCS ( P. 544)
*1
(États-
Unis)
Témoin d'avertisse-
ment ABS ( P. 543)
*1, 2
(sur
modèles
équipés)
Témoin ICS OFF
( P. 545)

1022. Combiné d'instruments
CAMRY_HV_D (OM06123D)
*1: Ces témoins s'allument lorsque le contact d'alimentation est mis en mode
ON pour indiquer qu'un contrôle des systèmes est en cours. Ils s'éteignent
après la mise en marche du système hybride ou après quelques
secondes. Il peut y avoir un dysfonctionnement dans le système si un
témoin ne s’allume pas, ou s’éteint. Faites contrôler le véhicule par votre
concessionnaire Toyota.
*2: Ce témoin clignote pour indiquer un dysfonctionnement.
*3: Ce témoin s'allume sur la console centrale.
(Jaune)
Témoin LDA (alerte de
sortie de voie)
( P. 544)
*3
(Type A)
Témoins de rappel de
ceinture de sécurité des
passagers arrière
( P. 546)
*1
Témoin de perte
d'adhérence ( P. 545)
*3
(Type B)
Témoins de rappel de
ceinture de sécurité des
passagers arrière
( P. 546)
Témoin d'avertisse-
ment de niveau de car-
burant insuffisant
( P. 545)
*1Témoin d'avertisse-
ment principal
( P. 546)
Témoin de rappel de
ceinture de sécurité du
conducteur et du passa-
ger avant ( P. 546)
*1Témoin d'avertisse-
ment de pression des
pneus ( P. 546)

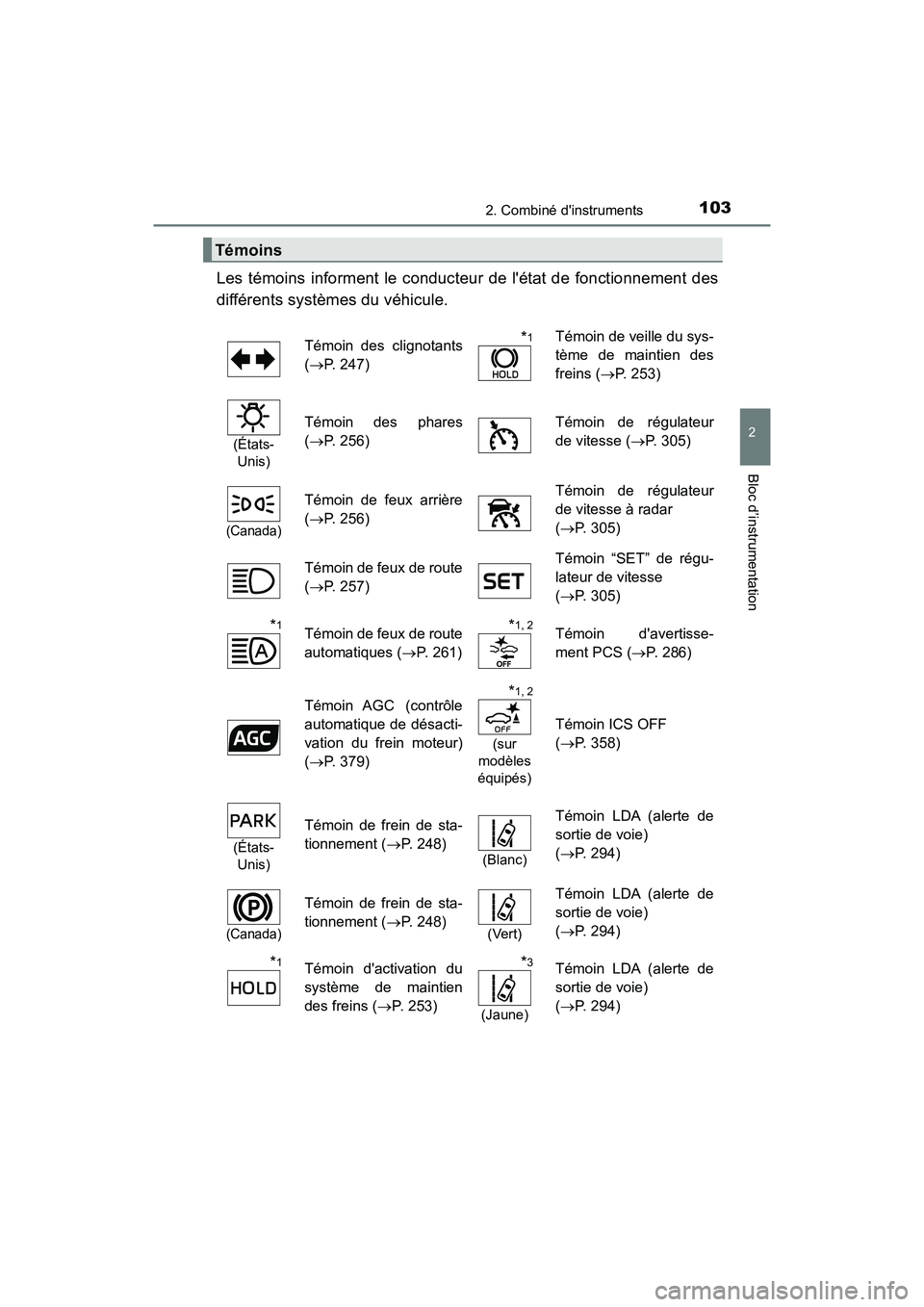

1032. Combiné d'instruments
2
Bloc d’instrumentation
CAMRY_HV_D (OM06123D)
Les témoins informent le conducteur de l'état de fonctionnement des
différents systèmes du véhicule.
Témoins
Témoin des clignotants
( P. 247)
*1Témoin de veille du sys-
tème de maintien des
freins ( P. 253)
(États-
Unis)
Témoin des phares
( P. 256)
Témoin de régulateur
de vitesse ( P. 305)
(Canada)
Témoin de feux arrière
( P. 256)
Témoin de régulateur
de vitesse à radar
( P. 305)
Témoin de feux de route
( P. 257)
Témoin “SET” de régu-
lateur de vitesse
( P. 305)
*1Témoin de feux de route
automatiques ( P. 261)
*1, 2Témoin d'avertisse-
ment PCS ( P. 286)
Témoin AGC (contrôle
automatique de désacti-
vation du frein moteur)
( P. 379)
*1, 2
(sur
modèles
équipés)
Témoin ICS OFF
( P. 358)
(États-
Unis)
Témoin de frein de sta-
tionnement ( P. 248)
(Blanc)
Témoin LDA (alerte de
sortie de voie)
( P. 294)
(Canada)
Témoin de frein de sta-
tionnement ( P. 248)(Vert)
Témoin LDA (alerte de
sortie de voie)
( P. 294)
*1Témoin d'activation du
système de maintien
des freins ( P. 253)
*3
(Jaune)
Témoin LDA (alerte de
sortie de voie)
( P. 294)

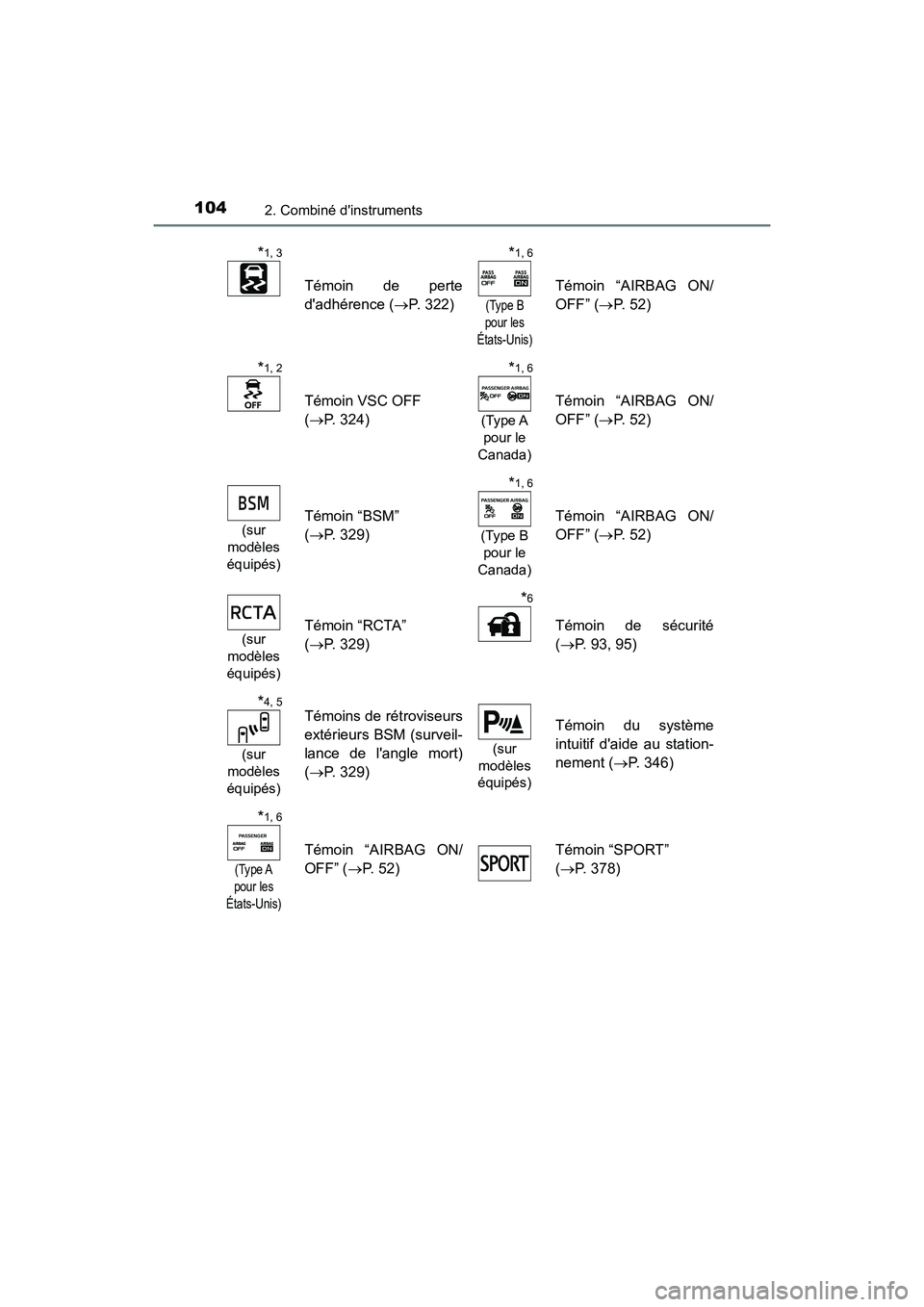

1042. Combiné d'instruments
CAMRY_HV_D (OM06123D)
*1, 3
Témoin de perte
d'adhérence ( P. 322)
*1, 6
(Type B
pour les
États-Unis)
Témoin “AIRBAG ON/
OFF” ( P. 5 2 )
*1, 2
Témoin VSC OFF
( P. 324)
*1, 6
(Type A
pour le
Canada)
Témoin “AIRBAG ON/
OFF” ( P. 5 2 )
(sur
modèles
équipés)
Témoin “BSM”
( P. 329)
*1, 6
(Type B
pour le
Canada)
Témoin “AIRBAG ON/
OFF” ( P. 5 2 )
(sur
modèles
équipés)
Témoin “RCTA”
( P. 329)
*6
Témoin de sécurité
( P. 93, 95)
*4, 5
(sur
modèles
équipés)
Témoins de rétroviseurs
extérieurs BSM (surveil-
lance de l'angle mort)
( P. 329)
(sur
modèles
équipés)
Témoin du système
intuitif d'aide au station-
nement ( P. 346)
*1, 6
(Type A
pour les
États-Unis)
Témoin “AIRBAG ON/
OFF” ( P. 52)
Témoin “SPORT”
( P. 378)

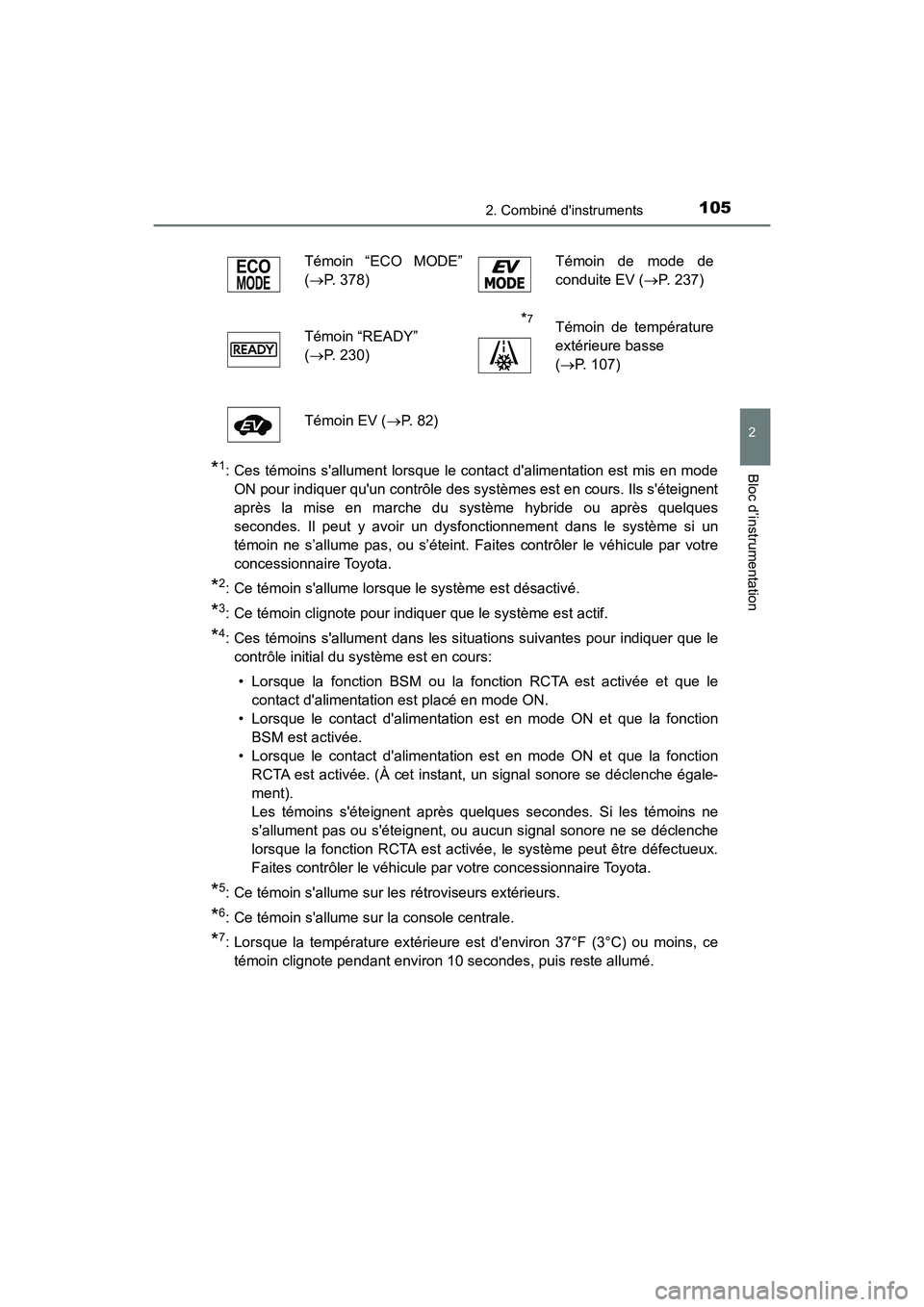

1052. Combiné d'instruments
2
Bloc d’instrumentation
CAMRY_HV_D (OM06123D)
*1: Ces témoins s'allument lorsque le contact d'alimentation est mis en mode
ON pour indiquer qu'un contrôle des systèmes est en cours. Ils s'éteignent
après la mise en marche du système hybride ou après quelques
secondes. Il peut y avoir un dysfonctionnement dans le système si un
témoin ne s’allume pas, ou s’éteint. Faites contrôler le véhicule par votre
concessionnaire Toyota.
*2: Ce témoin s'allume lorsque le système est désactivé.
*3: Ce témoin clignote pour indiquer que le système est actif.
*4: Ces témoins s'allument dans les situations suivantes pour indiquer que le
contrôle initial du système est en cours:
• Lorsque la fonction BSM ou la fonction RCTA est activée et que le
contact d'alimentation est placé en mode ON.
• Lorsque le contact d'alimentation est en mode ON et que la fonction
BSM est activée.
• Lorsque le contact d'alimentation est en mode ON et que la fonction
RCTA est activée. (À cet instant, un signal sonore se déclenche égale-
ment).
Les témoins s'éteignent après quelques secondes. Si les témoins ne
s'allument pas ou s'éteignent, ou aucun signal sonore ne se déclenche
lorsque la fonction RCTA est activée, le système peut être défectueux.
Faites contrôler le véhicule par votre concessionnaire Toyota.
*5: Ce témoin s'allume sur les rétroviseurs extérieurs.
*6: Ce témoin s'allume sur la console centrale.
*7: Lorsque la température extérieure est d'environ 37°F (3°C) ou moins, ce
témoin clignote pendant environ 10 secondes, puis reste allumé.
Témoin “ECO MODE”
( P. 378)
Témoin de mode de
conduite EV ( P. 237)
Témoin “READY”
( P. 230)
*7Témoin de température
extérieure basse
( P. 107)
Témoin EV ( P. 82)

1062. Combiné d'instruments
CAMRY_HV_D (OM06123D)

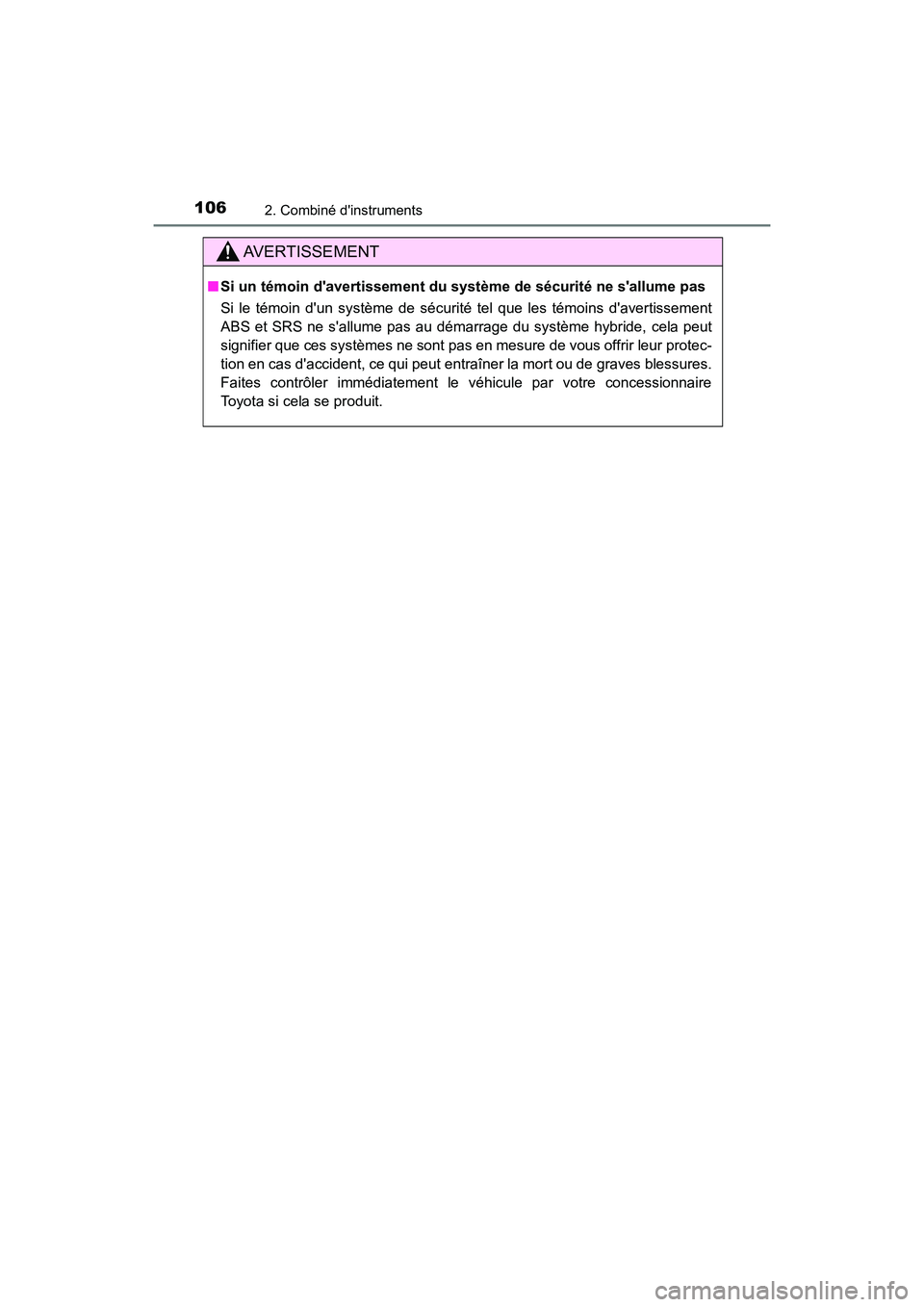

AVERTISSEMENT
■Si un témoin d'avertissement du système de sécurité ne s'allume pas
Si le témoin d'un système de sécurité tel que les témoins d'avertissement
ABS et SRS ne s'allume pas au démarrage du système hybride, cela peut
signifier que ces systèmes ne sont pas en mesure de vous offrir leur protec-
tion en cas d'accident, ce qui peut entraîner la mort ou de graves blessures.
Faites contrôler immédiatement le véhicule par votre concessionnaire
Toyota si cela se produit.

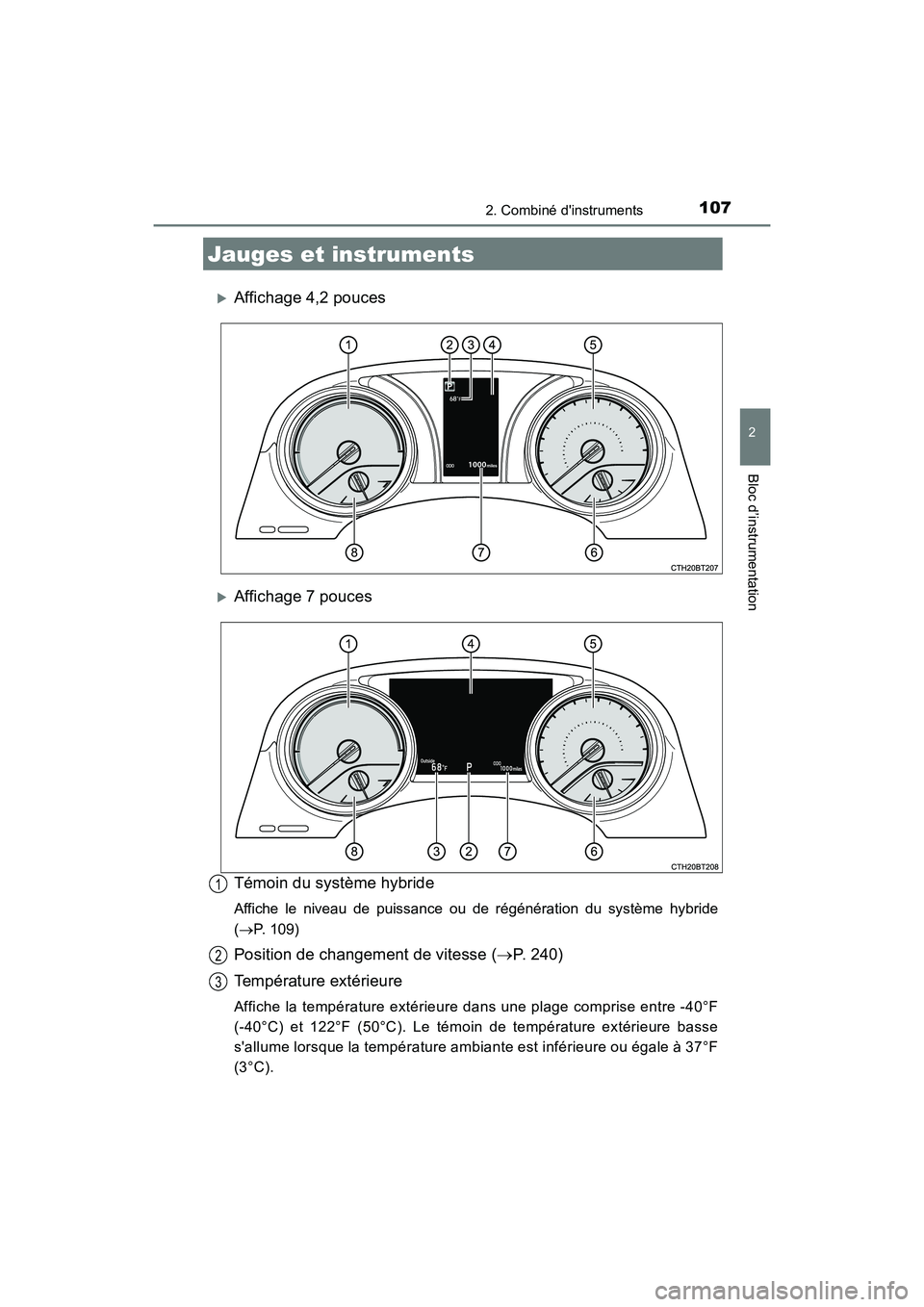

1072. Combiné d'instruments
2
Bloc d’instrumentation
CAMRY_HV_D (OM06123D)
Affichage 4,2 pouces
Affichage 7 pouces
Témoin du système hybride
Affiche le niveau de puissance ou de régénération du système hybride
( P. 109)
Position de changement de vitesse (P. 240)
Température extérieure
Affiche la température extérieure dans une plage comprise entre -40°F
(-40°C) et 122°F (50°C). Le témoin de température extérieure basse
s'allume lorsque la température ambiante est inférieure ou égale à 37°F
(3°C).
Jauges et instruments
1
2
3

1082. Combiné d'instruments
CAMRY_HV_D (OM06123D)

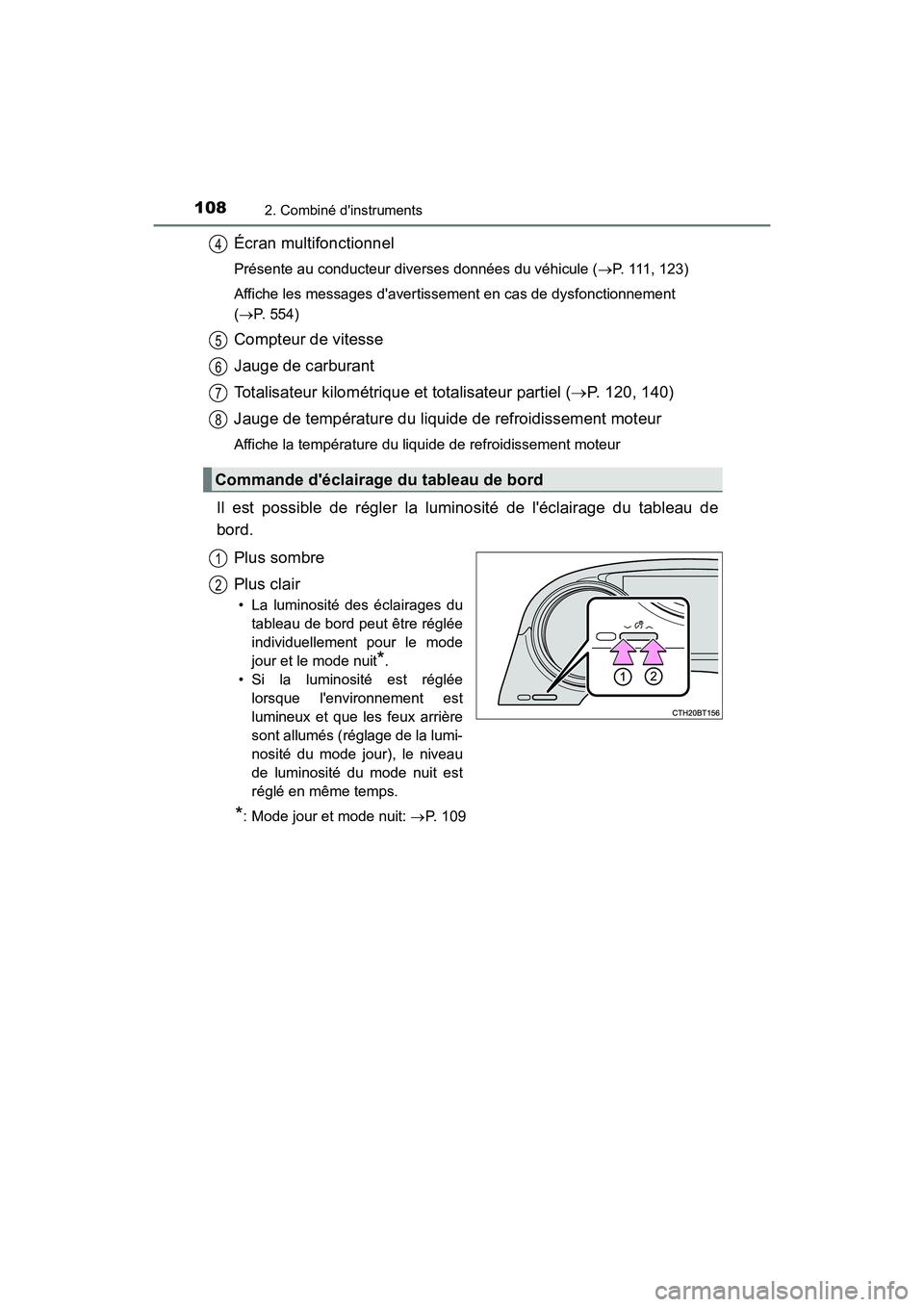

Écran multifonctionnel
Présente au conducteur diverses données du véhicule (P. 111, 123)
Affiche les messages d'avertissement en cas de dysfonctionnement
( P. 554)
Compteur de vitesse
Jauge de carburant
Totalisateur kilométrique et totalisateur partiel ( P. 120, 140)
Jauge de température du liquide de refroidissement moteur
Affiche la température du liquide de refroidissement moteur
Il est possible de régler la luminosité de l'éclairage du tableau de
bord.
Plus sombre
Plus clair
• La luminosité des éclairages du
tableau de bord peut être réglée
individuellement pour le mode
jour et le mode nuit*.
• Si la luminosité est réglée
lorsque l'environnement est
lumineux et que les feux arrière
sont allumés (réglage de la lumi-
nosité du mode jour), le niveau
de luminosité du mode nuit est
réglé en même temps.
*: Mode jour et mode nuit: P. 109
Commande d'éclairage du tableau de bord
4
5
6
7
8
1
2
