TOYOTA CAMRY HYBRID 2019 Manuel du propriétaire (in French)

391-1. Pour une utilisation en toute sécurité
1
Pour la sécurité
CAMRY_HV_D

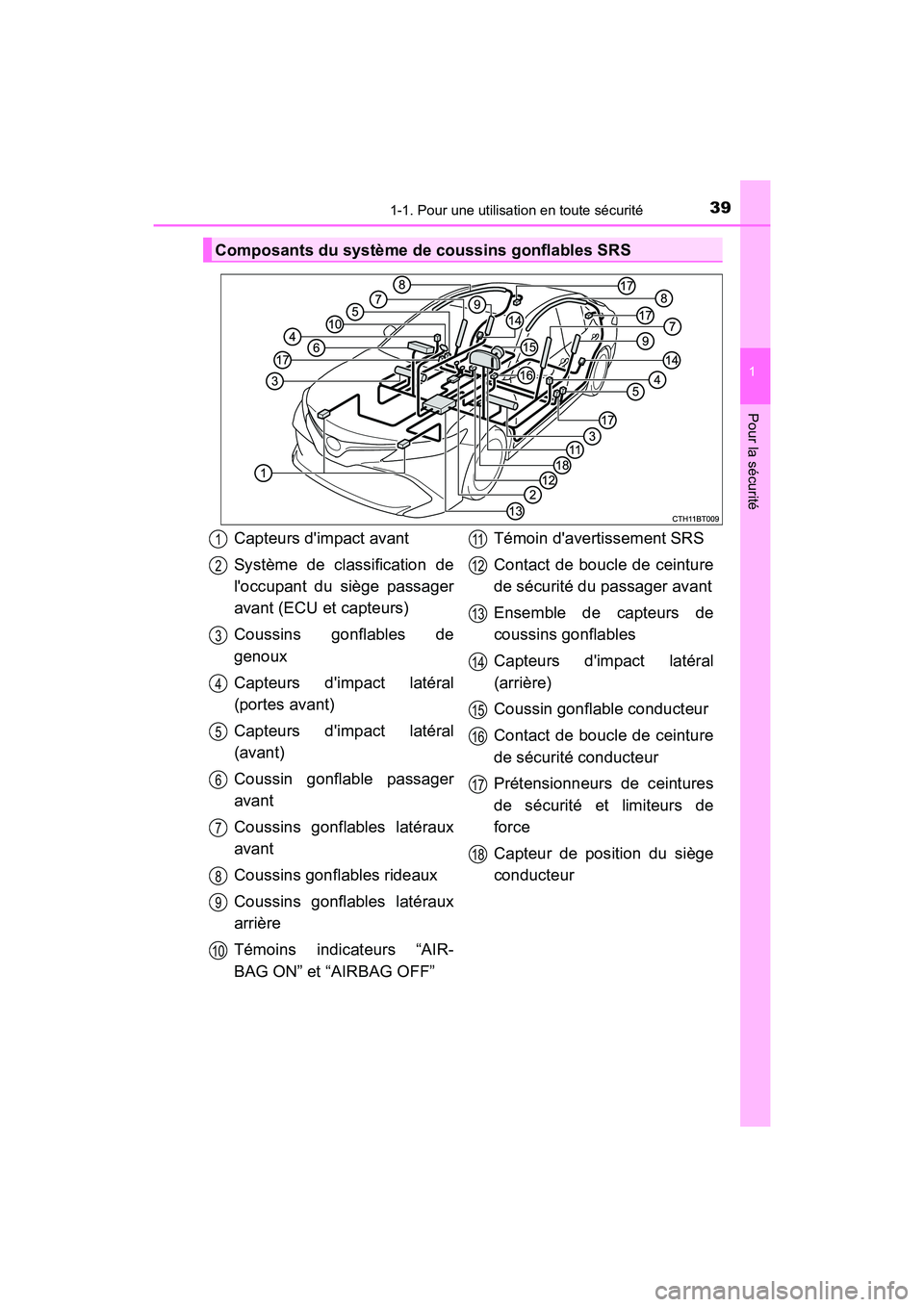

Composants du système de coussins gonflables SRS
Capteurs d'impact avant
Système de classification de
l'occupant du siège passager
avant (ECU et capteurs)
Coussins gonflables de
genoux
Capteurs d'impact latéral
(portes avant)
Capteurs d'impact latéral
(avant)
Coussin gonflable passager
avant
Coussins gonflables latéraux
avant
Coussins gonflables rideaux
Coussins gonflables latéraux
arrière
Témoins indicateurs “AIR-
BAG ON” et “AIRBAG OFF”Témoin d'avertissement SRS
Contact de boucle de ceinture
de sécurité du passager avant
Ensemble de capteurs de
coussins gonflables
Capteurs d'impact latéral
(arrière)
Coussin gonflable conducteur
Contact de boucle de ceinture
de sécurité conducteur
Prétensionneurs de ceintures
de sécurité et limiteurs de
force
Capteur de position du siège
conducteur1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18

401-1. Pour une utilisation en toute sécurité
CAMRY_HV_D

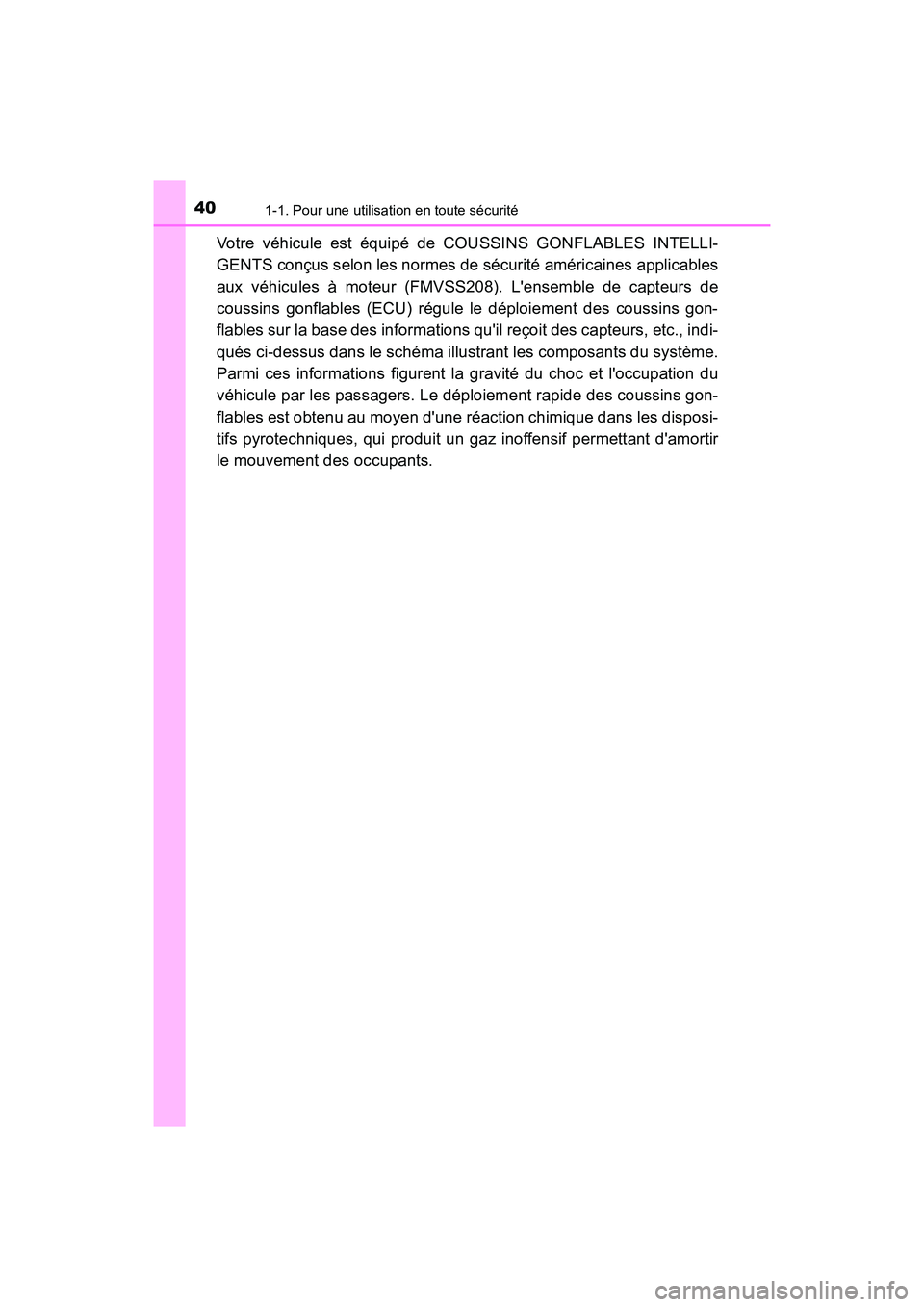

Votre véhicule est équipé de COUSSINS GONFLABLES INTELLI-
GENTS conçus selon les normes de sécurité américaines applicables
aux véhicules à moteur (FMVSS208). L'ensemble de capteurs de
coussins gonflables (ECU) régule le déploiement des coussins gon-
flables sur la base des informations qu'il reçoit des capteurs, etc., indi-
qués ci-dessus dans le schéma illustrant les composants du système.
Parmi ces informations figurent la gravité du choc et l'occupation du
véhicule par les passagers. Le déploiement rapide des coussins gon-
flables est obtenu au moyen d'une réaction chimique dans les disposi-
tifs pyrotechniques, qui produit un gaz inoffensif permettant d'amortir
le mouvement des occupants.

411-1. Pour une utilisation en toute sécurité
1
Pour la sécurité
CAMRY_HV_D

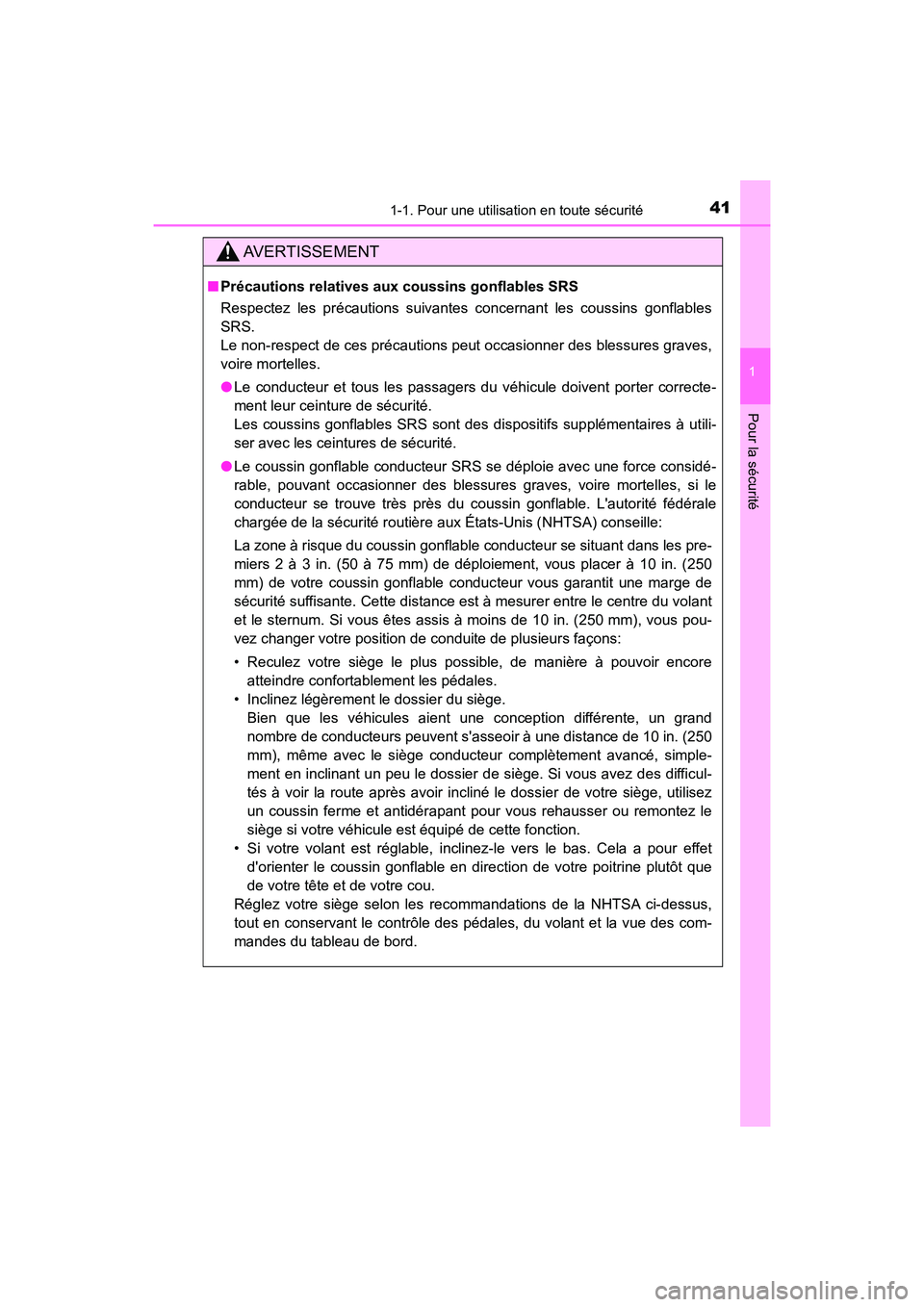

AVERTISSEMENT
■Précautions relatives aux coussins gonflables SRS
Respectez les précautions suivantes concernant les coussins gonflables
SRS.
Le non-respect de ces précautions peut occasionner des blessures graves,
voire mortelles.
●Le conducteur et tous les passagers du véhicule doivent porter correcte-
ment leur ceinture de sécurité.
Les coussins gonflables SRS sont des dispositifs supplémentaires à utili-
ser avec les ceintures de sécurité.
● Le coussin gonflable conducteur SRS se déploie avec une force considé-
rable, pouvant occasionner des blessures graves, voire mortelles, si le
conducteur se trouve très près du c oussin gonflable. L'autorité fédérale
chargée de la sécurité routière aux États-Unis (NHTSA) conseille:
La zone à risque du coussin gonflable conducteur se situant dans les pre-
miers 2 à 3 in. (50 à 75 mm) de déploiement, vous placer à 10 in. (250
mm) de votre coussin gonflable conduc teur vous garantit une marge de
sécurité suffisante. Cette distance est à mesurer entre le centre du volant
et le sternum. Si vous êtes assis à moins de 10 in. (250 mm), vous pou-
vez changer votre position de conduite de plusieurs façons:
• Reculez votre siège le plus possible, de manière à pouvoir encore atteindre confortablement les pédales.
• Inclinez légèrement le dossier du siège. Bien que les véhicules aient une conception différente, un grand
nombre de conducteurs peuvent s'asseoir à une distance de 10 in. (250
mm), même avec le siège conducteur complètement avancé, simple-
ment en inclinant un peu le dossier de siège. Si vous avez des difficul-
tés à voir la route après avoir incliné le dossier de votre siège, utilisez
un coussin ferme et antidérapant pour vous rehausser ou remontez le
siège si votre véhicule est équipé de cette fonction.
• Si votre volant est réglable, inclinez-le vers le bas. Cela a pour effet d'orienter le coussin gonflable en di rection de votre poitrine plutôt que
de votre tête et de votre cou.
Réglez votre siège selon les recommandations de la NHTSA ci-dessus,
tout en conservant le contrôle des pédales, du volant et la vue des com-
mandes du tableau de bord.

421-1. Pour une utilisation en toute sécurité
CAMRY_HV_D

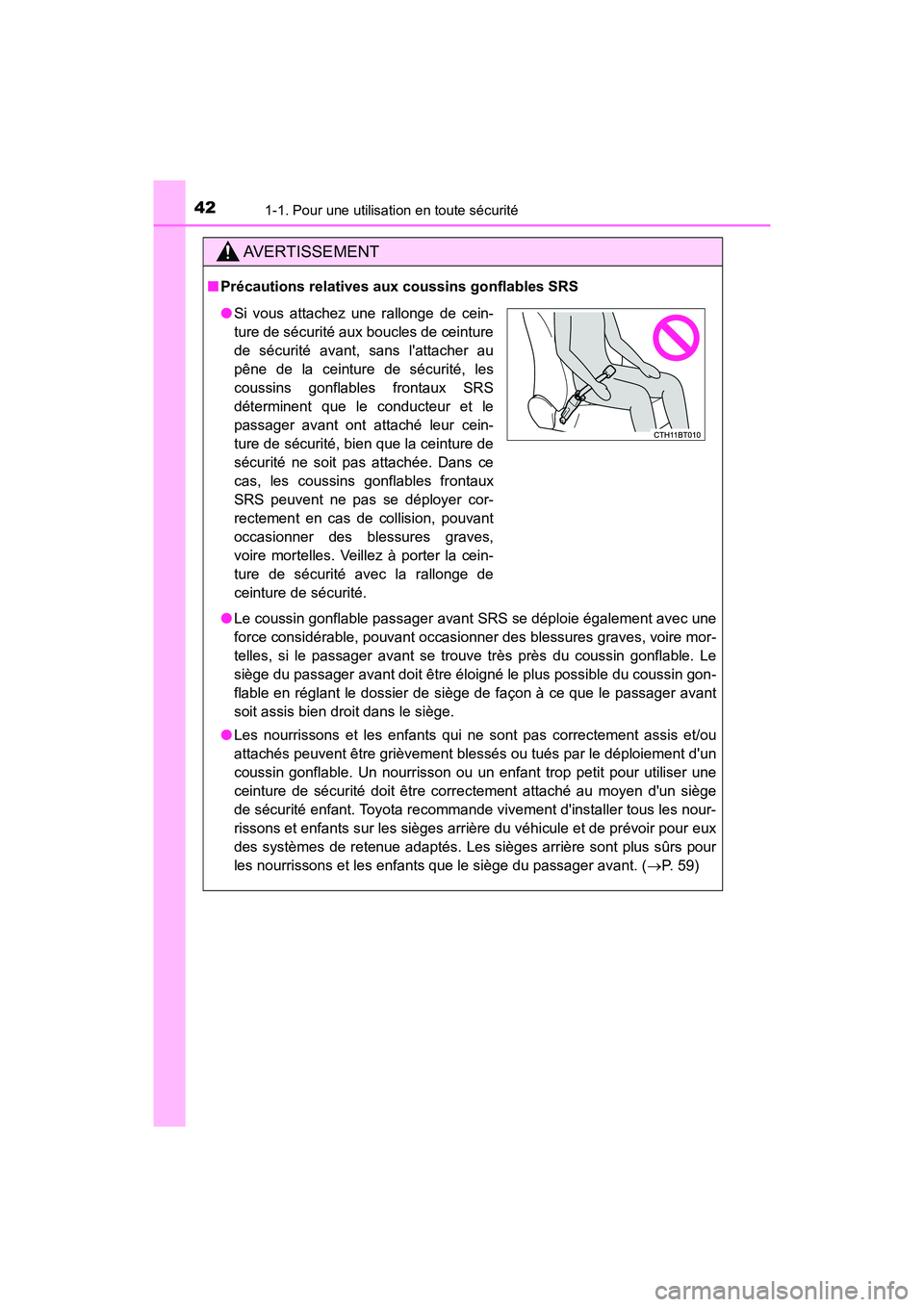

AVERTISSEMENT
■Précautions relatives aux coussins gonflables SRS
●Le coussin gonflable passager avant SRS se déploie également avec une
force considérable, pouvant occasionner des blessures graves, voire mor-
telles, si le passager avant se trouve très près du coussin gonflable. Le
siège du passager avant doit être éloigné le plus possible du coussin gon-
flable en réglant le dossier de siège de façon à ce que le passager avant
soit assis bien droit dans le siège.
● Les nourrissons et les enfants qui ne sont pas correctement assis et/ou
attachés peuvent être grièvement blessés ou tués par le déploiement d'un
coussin gonflable. Un nourrisson ou un enfant trop petit pour utiliser une
ceinture de sécurité doit être correctement attaché au moyen d'un siège
de sécurité enfant. Toyota recommande vivement d'installer tous les nour-
rissons et enfants sur les sièges arrière du véhicule et de prévoir pour eux
des systèmes de retenue adaptés. Les sièges arrière sont plus sûrs pour
les nourrissons et les enfants que le siège du passager avant. ( P. 59)
●Si vous attachez une rallonge de cein-
ture de sécurité aux boucles de ceinture
de sécurité avant, sans l'attacher au
pêne de la ceinture de sécurité, les
coussins gonflables frontaux SRS
déterminent que le conducteur et le
passager avant ont attaché leur cein-
ture de sécurité, bien que la ceinture de
sécurité ne soit pas attachée. Dans ce
cas, les coussins gonflables frontaux
SRS peuvent ne pas se déployer cor-
rectement en cas de collision, pouvant
occasionner des blessures graves,
voire mortelles. Veillez à porter la cein-
ture de sécurité avec la rallonge de
ceinture de sécurité.

431-1. Pour une utilisation en toute sécurité
1
Pour la sécurité
CAMRY_HV_D

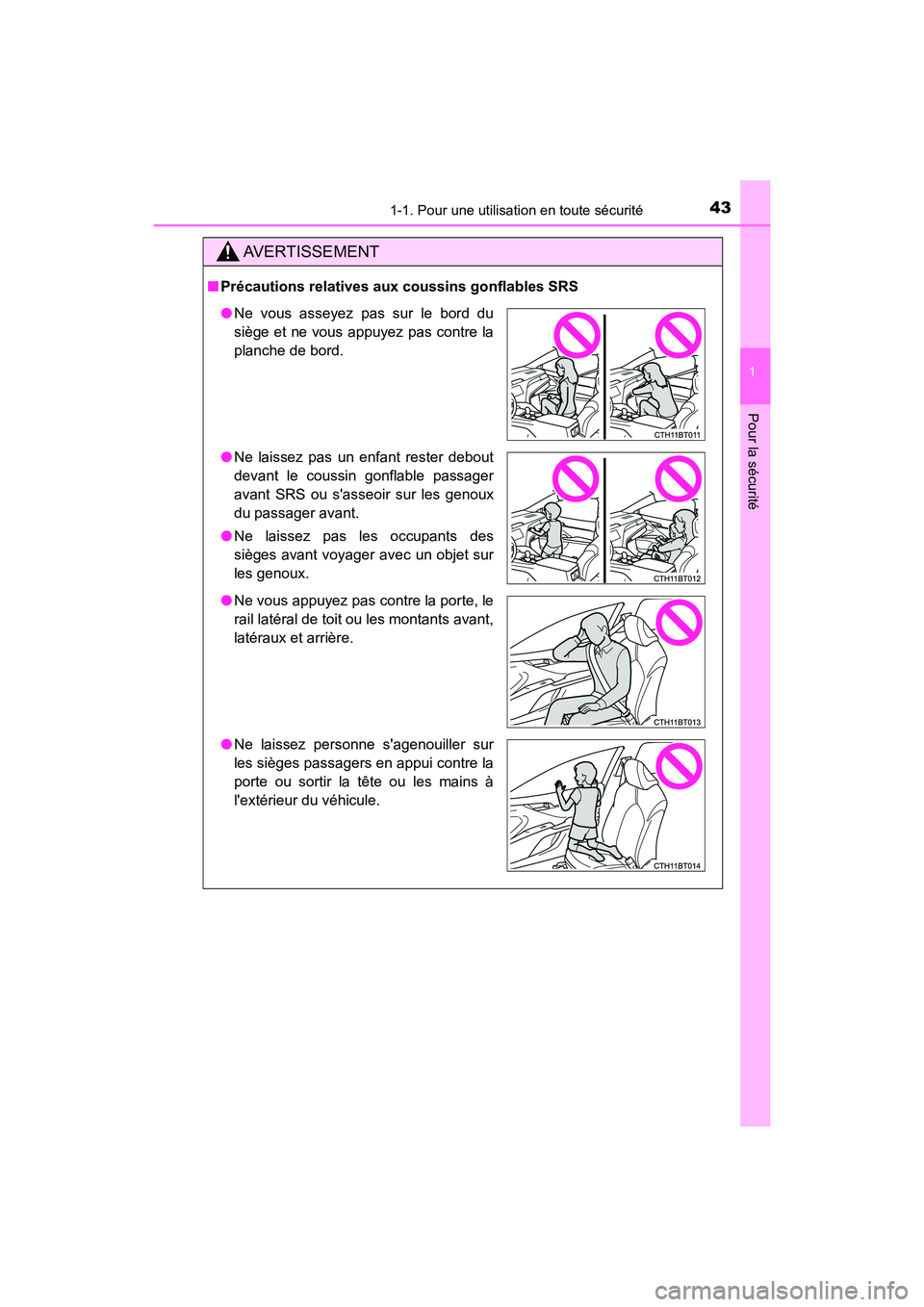

AVERTISSEMENT
■Précautions relatives aux coussins gonflables SRS
●Ne vous asseyez pas sur le bord du
siège et ne vous appuyez pas contre la
planche de bord.
● Ne laissez pas un enfant rester debout
devant le coussin gonflable passager
avant SRS ou s'asseoir sur les genoux
du passager avant.
● Ne laissez pas les occupants des
sièges avant voyager avec un objet sur
les genoux.
● Ne vous appuyez pas contre la porte, le
rail latéral de toit ou les montants avant,
latéraux et arrière.
● Ne laissez personne s'agenouiller sur
les sièges passagers en appui contre la
porte ou sortir la tête ou les mains à
l'extérieur du véhicule.

441-1. Pour une utilisation en toute sécurité
CAMRY_HV_D

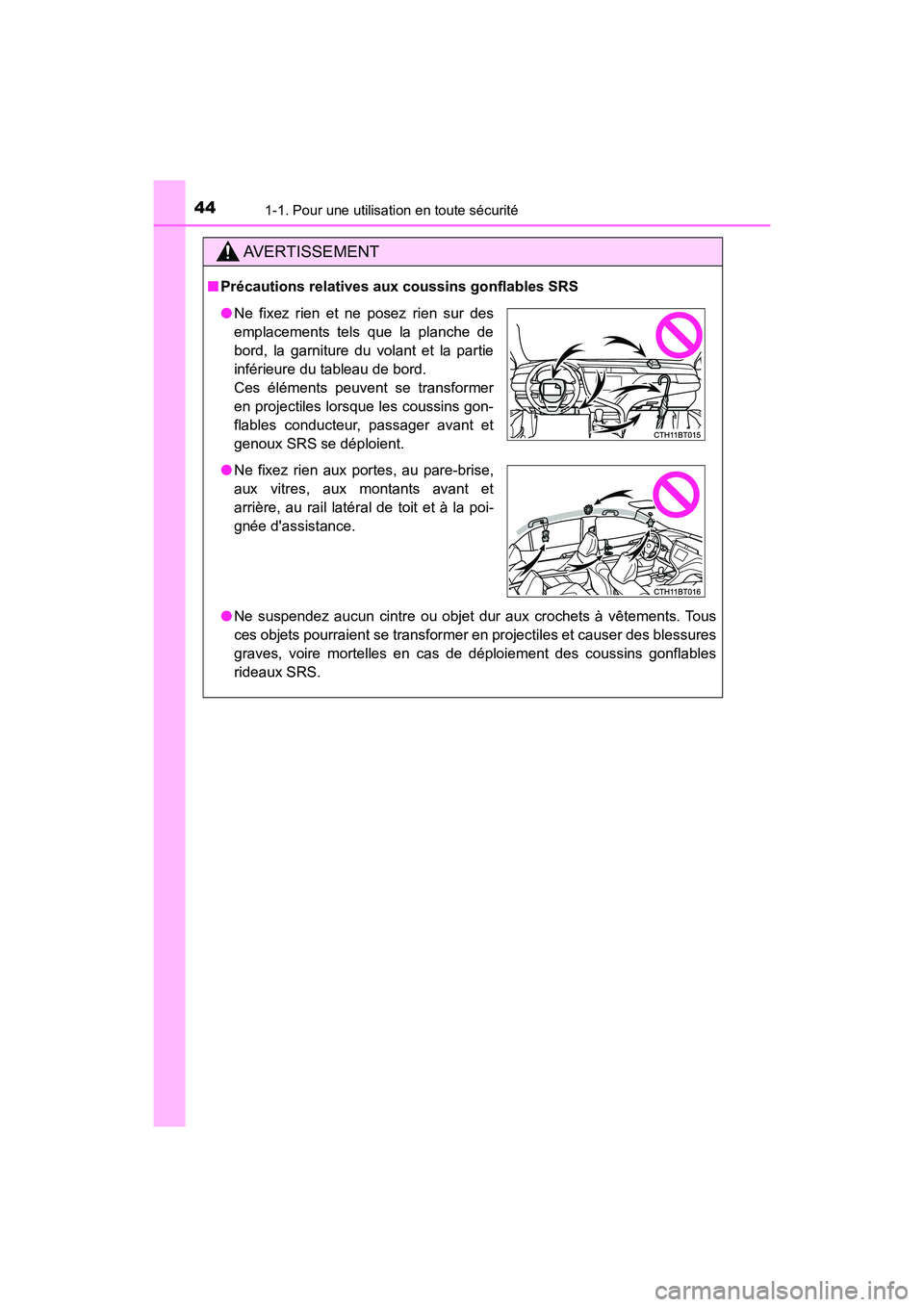

AVERTISSEMENT
■Précautions relatives aux coussins gonflables SRS
●Ne suspendez aucun cintre ou objet dur aux crochets à vêtements. Tous
ces objets pourraient se transformer en projectiles et causer des blessures
graves, voire mortelles en cas de déploiement des coussins gonflables
rideaux SRS.
●Ne fixez rien et ne posez rien sur des
emplacements tels que la planche de
bord, la garniture du volant et la partie
inférieure du tableau de bord.
Ces éléments peuvent se transformer
en projectiles lorsque les coussins gon-
flables conducteur, passager avant et
genoux SRS se déploient.
● Ne fixez rien aux portes, au pare-brise,
aux vitres, aux montants avant et
arrière, au rail latéral de toit et à la poi-
gnée d'assistance.

451-1. Pour une utilisation en toute sécurité
1
Pour la sécurité
CAMRY_HV_D

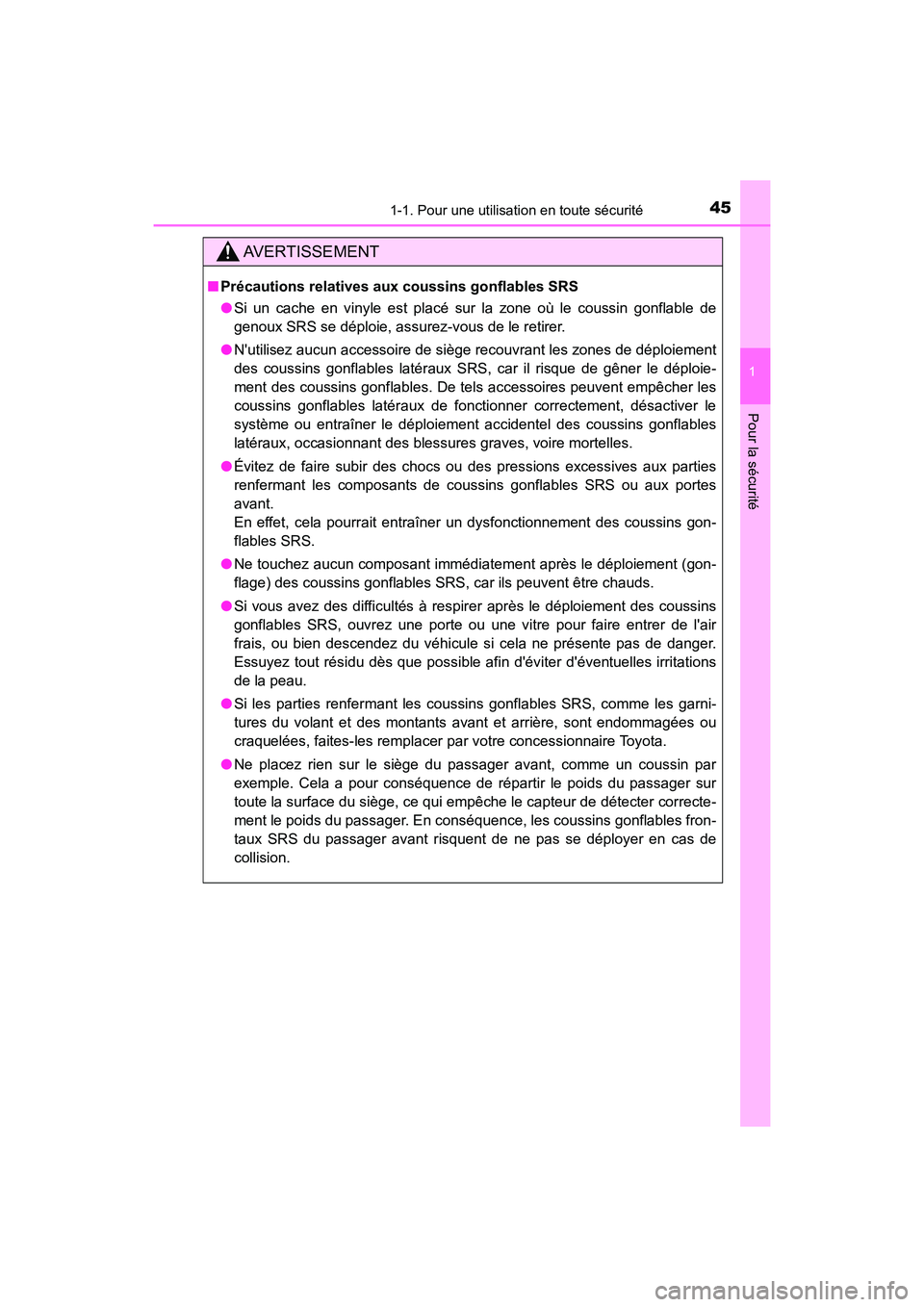

AVERTISSEMENT
■Précautions relatives aux coussins gonflables SRS
●Si un cache en vinyle est placé sur la zone où le coussin gonflable de
genoux SRS se déploie, assurez-vous de le retirer.
● N'utilisez aucun accessoire de siège recouvrant les zones de déploiement
des coussins gonflables latéraux SRS, car il risque de gêner le déploie-
ment des coussins gonflables. De tels accessoires peuvent empêcher les
coussins gonflables latéraux de fonctionner correctement, désactiver le
système ou entraîner le déploiement accidentel des coussins gonflables
latéraux, occasionnant des blessures graves, voire mortelles.
● Évitez de faire subir des chocs ou des pressions excessives aux parties
renfermant les composants de coussins gonflables SRS ou aux portes
avant.
En effet, cela pourrait entraîner un dysfonctionnement des coussins gon-
flables SRS.
● Ne touchez aucun composant immédiatement après le déploiement (gon-
flage) des coussins gonflables SRS, car ils peuvent être chauds.
● Si vous avez des difficultés à respirer après le déploiement des coussins
gonflables SRS, ouvrez une porte ou une vitre pour faire entrer de l'air
frais, ou bien descendez du véhicule si cela ne présente pas de danger.
Essuyez tout résidu dès que possible afin d'éviter d'éventuelles irritations
de la peau.
● Si les parties renfermant les coussi ns gonflables SRS, comme les garni-
tures du volant et des montants avant et arrière, sont endommagées ou
craquelées, faites-les remplacer par votre concessionnaire Toyota.
● Ne placez rien sur le siège du passager avant, comme un coussin par
exemple. Cela a pour conséquence de répartir le poids du passager sur
toute la surface du siège, ce qui empêche le capteur de détecter correcte-
ment le poids du passager. En conséquence, les coussins gonflables fron-
taux SRS du passager avant risquent de ne pas se déployer en cas de
collision.

461-1. Pour une utilisation en toute sécurité
CAMRY_HV_D
AVERTISSEMENT

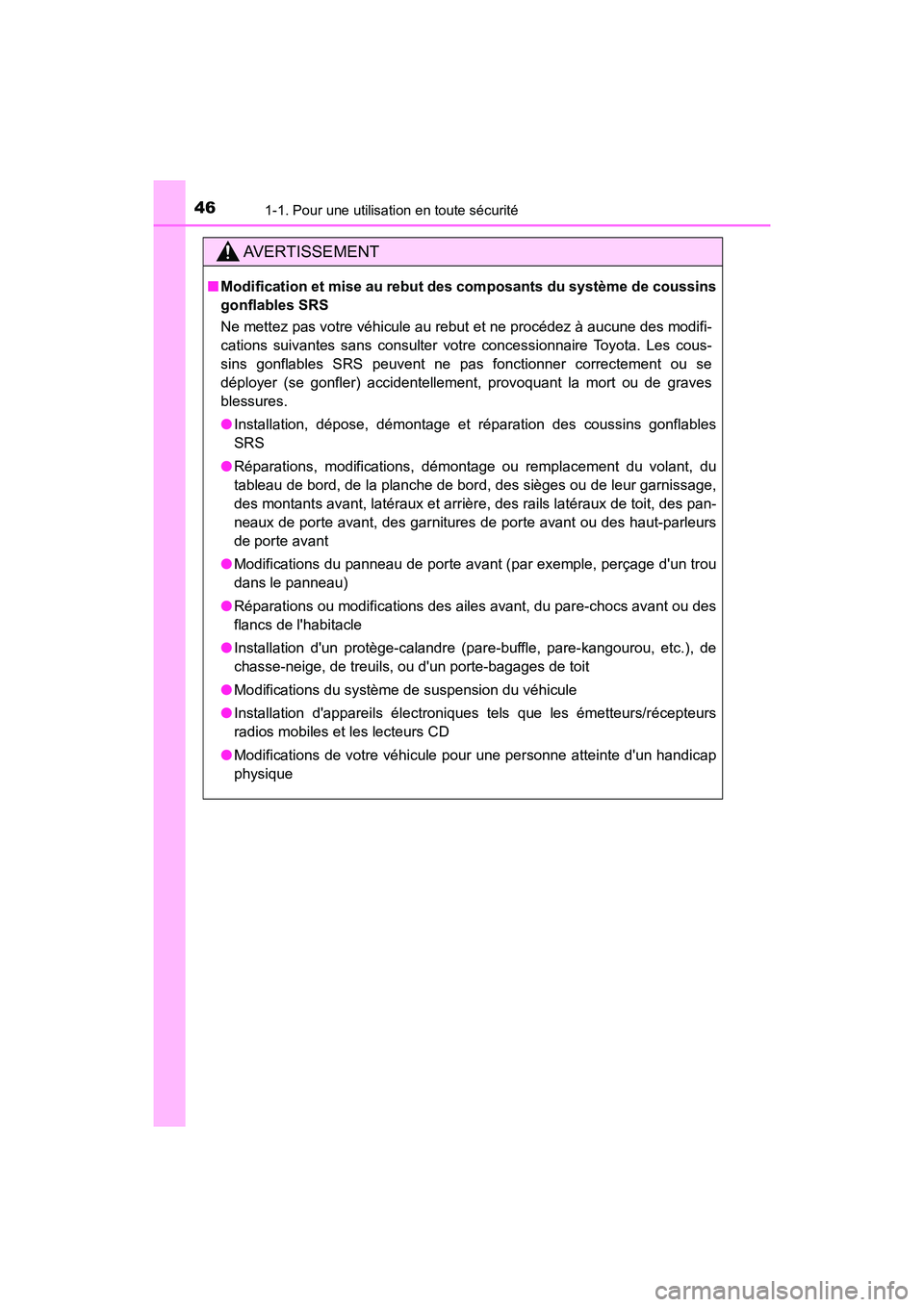

■Modification et mise au rebut des composants du système de coussins
gonflables SRS
Ne mettez pas votre véhicule au rebut et ne procédez à aucune des modifi-
cations suivantes sans consulter votre concessionnaire Toyota. Les cous-
sins gonflables SRS peuvent ne pas fonctionner correctement ou se
déployer (se gonfler) accidentellement, provoquant la mort ou de graves
blessures.
● Installation, dépose, démontage et réparation des coussins gonflables
SRS
● Réparations, modifications, démontage ou remplacement du volant, du
tableau de bord, de la planche de bord, des sièges ou de leur garnissage,
des montants avant, latéraux et arrière, des rails latéraux de toit, des pan-
neaux de porte avant, des garnitures de porte avant ou des haut-parleurs
de porte avant
● Modifications du panneau de porte avant (par exemple, perçage d'un trou
dans le panneau)
● Réparations ou modifications des ailes avant, du pare-chocs avant ou des
flancs de l'habitacle
● Installation d'un protège-calandre (par e-buffle, pare-kangourou, etc.), de
chasse-neige, de treuils, ou d'un porte-bagages de toit
● Modifications du système de suspension du véhicule
● Installation d'appareils électroniques tels que les émetteurs/récepteurs
radios mobiles et les lecteurs CD
● Modifications de votre véhicule pour une personne atteinte d'un handicap
physique

471-1. Pour une utilisation en toute sécurité
1
Pour la sécurité
CAMRY_HV_D

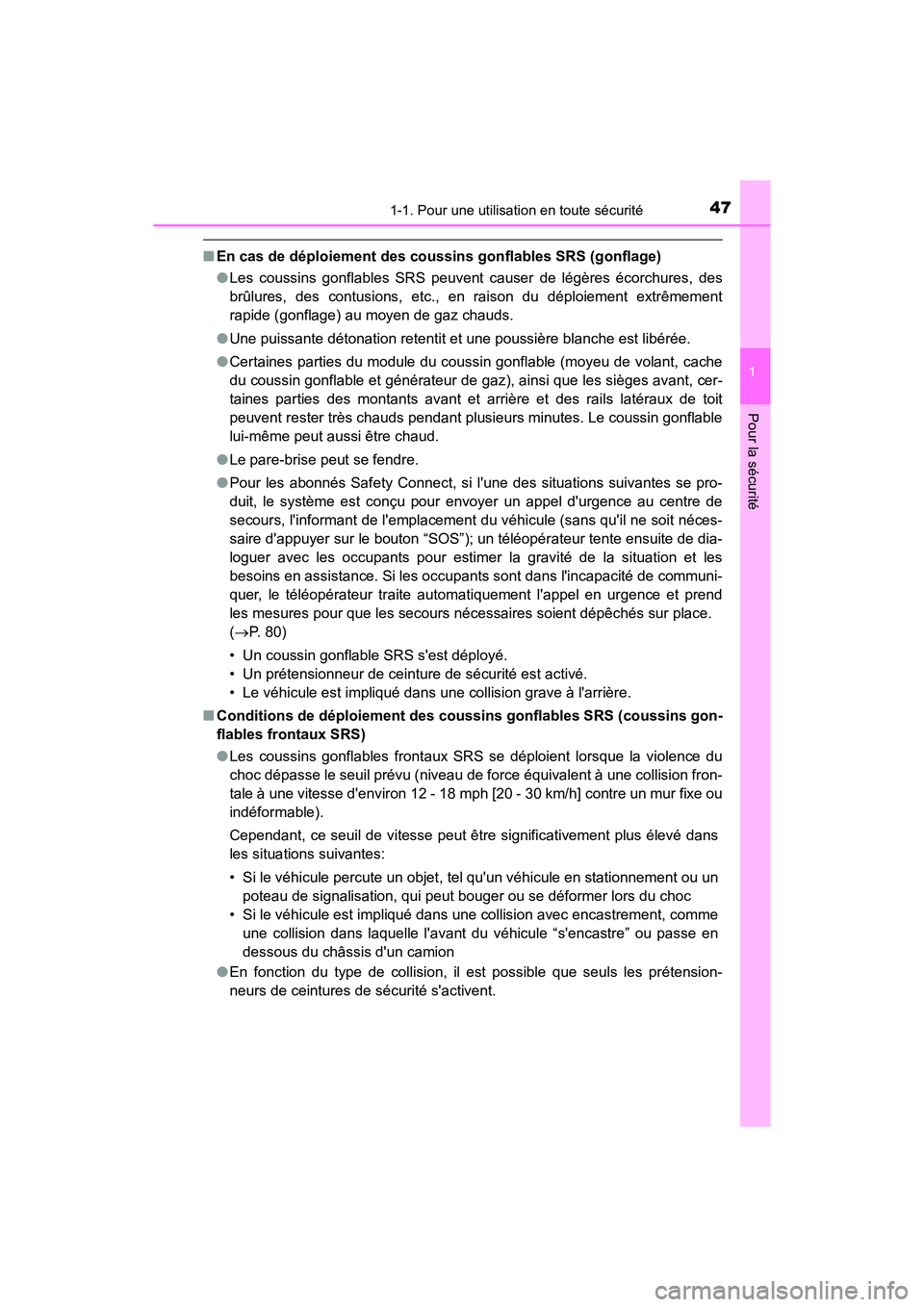

■En cas de déploiement des coussins gonflables SRS (gonflage)
●Les coussins gonflables SRS peuvent causer de légères écorchures, des
brûlures, des contusions, etc., en raison du déploiement extrêmement
rapide (gonflage) au moyen de gaz chauds.
● Une puissante détonation retentit et une poussière blanche est libérée.
● Certaines parties du module du coussin gonflable (moyeu de volant, cache
du coussin gonflable et générateur de gaz), ainsi que les sièges avant, cer-
taines parties des montants avant et arrière et des rails latéraux de toit
peuvent rester très chauds pendant plusieurs minutes. Le coussin gonflable
lui-même peut aussi être chaud.
● Le pare-brise peut se fendre.
● Pour les abonnés Safety Connect, si l'une des situations suivantes se pro-
duit, le système est conçu pour envoyer un appel d'urgence au centre de
secours, l'informant de l'emplacement du véhicule (sans qu'il ne soit néces-
saire d'appuyer sur le bouton “SOS”); un téléopérateur tente ensuite de dia-
loguer avec les occupants pour estimer la gravité de la situation et les
besoins en assistance. Si les occupants sont dans l'incapacité de communi-
quer, le téléopérateur traite automatiquement l'appel en urgence et prend
les mesures pour que les secours nécessaires soient dépêchés sur place.
( P. 80)
• Un coussin gonflable SRS s'est déployé.
• Un prétensionneur de ceinture de sécurité est activé.
• Le véhicule est impliqué dans une collision grave à l'arrière.
■ Conditions de déploiement des coussins gonflables SRS (coussins gon-
flables frontaux SRS)
●Les coussins gonflables frontaux SRS se déploient lorsque la violence du
choc dépasse le seuil prévu (niveau de force équivalent à une collision fron-
tale à une vitesse d'environ 12 - 18 mph [20 - 30 km/h] contre un mur fixe ou
indéformable).
Cependant, ce seuil de vitesse peut être significativement plus élevé dans
les situations suivantes:
• Si le véhicule percute un objet, tel qu'un véhicule en stationnement ou un
poteau de signalisation, qui peut bouger ou se déformer lors du choc
• Si le véhicule est impliqué dans une collision avec encastrement, comme une collision dans laquelle l'avant du véhicule “s'encastre” ou passe en
dessous du châssis d'un camion
● En fonction du type de collision, il est possible que seuls les prétension-
neurs de ceintures de sécurité s'activent.

481-1. Pour une utilisation en toute sécurité
CAMRY_HV_D●

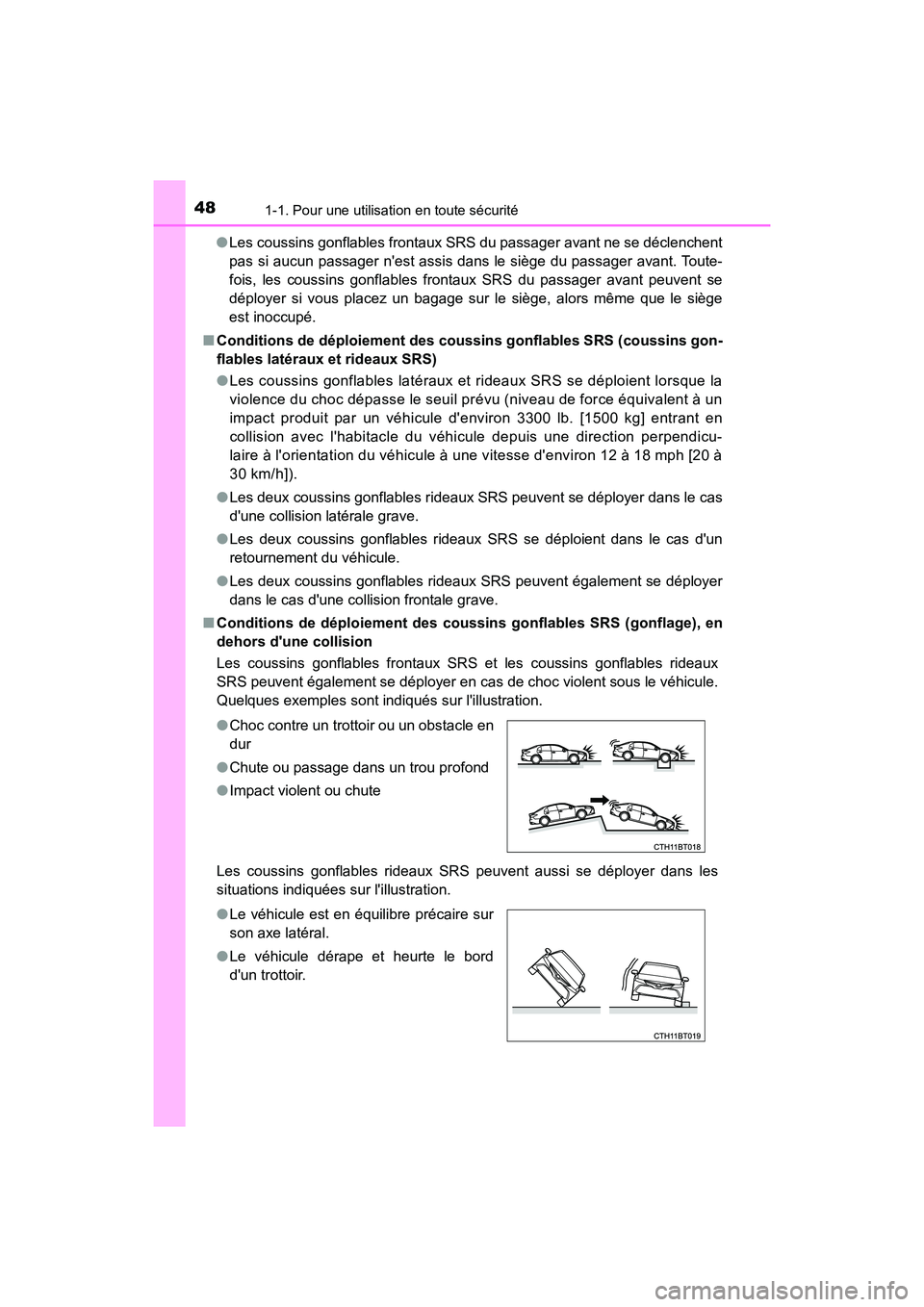

Les coussins gonflables frontaux SRS du passager avant ne se déclenchent
pas si aucun passager n'est assis dans le siège du passager avant. Toute-
fois, les coussins gonflables frontaux SRS du passager avant peuvent se
déployer si vous placez un bagage sur le siège, alors même que le siège
est inoccupé.
■ Conditions de déploiement des coussins gonflables SRS (coussins gon-
flables latéraux et rideaux SRS)
●Les coussins gonflables latéraux et rideaux SRS se déploient lorsque la
violence du choc dépasse le seuil prévu (niveau de force équivalent à un
impact produit par un véhicule d'environ 3300 lb. [1500 kg] entrant en
collision avec l'habitacle du véhicule depuis une direction perpendicu-
laire à l'orientation du véhicule à une vitesse d'environ 12 à 18 mph [20 à
30 km/h]).
● Les deux coussins gonflables rideaux SRS peuvent se déployer dans le cas
d'une collision latérale grave.
● Les deux coussins gonflables rideaux SRS se déploient dans le cas d'un
retournement du véhicule.
● Les deux coussins gonflables rideaux SRS peuvent également se déployer
dans le cas d'une collision frontale grave.
■ Conditions de déploiement des coussins gonflables SRS (gonflage), en
dehors d'une collision
Les coussins gonflables frontaux SRS et les coussins gonflables rideaux
SRS peuvent également se déployer en cas de choc violent sous le véhicule.
Quelques exemples sont indiqués sur l'illustration.
Les coussins gonflables rideaux SRS peuvent aussi se déployer dans les
situations indiquées sur l'illustration. ●Choc contre un trottoir ou un obstacle en
dur
● Chute ou passage dans un trou profond
● Impact violent ou chute
● Le véhicule est en équilibre précaire sur
son axe latéral.
● Le véhicule dérape et heurte le bord
d'un trottoir.
