3404-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
Druk op / van de bedieningstoetsen van het instrumentenpaneel en
selecteer .
Druk op
/ van de bedieningstoetsen van het instrumentenpaneel en
selecteer .
Druk op van de bedieningstoets van het instrumentenpaneel.
Elke keer dat op wordt gedrukt, wisselt de functie tussen aan en
uit.
Het volume van de RCTA-zoemer kan worden gewijzigd via (Blz. 133)
op het multi-informatiedisplay.
■De zichtbaarheid van de indicatoren in de buitenspiegels
Mogelijk zijn de indicatoren in de buitenspiegels bij fel zonlicht niet goed te zien.
■Hoorbaarheid RCTA-zoemer
De RCTA-zoemer komt mogelijk moeilijk boven harde geluiden uit, zoals wanneer het
volume van het audiosysteem hoog staat.
■Uitschakelen van het geluid van de zoemer
De zoemer kan tijdelijk worden gedempt door op van de bedieningstoetsen van
het instrumentenpaneel te drukken terwijl een objectdetectiedisplay wordt weergege-
ven op het multi-informatiedisplay.
■Wanneer “Rear Cross Traffic Alert Unavailable” (Rear Cross Traffic Alert niet
beschikbaar) wordt weergegeven op het multi-informatiedisplay
Er zit mogelijk ijs, sneeuw, modder, enz. rond de sensoren in de achterbumper.
(Blz. 324)
Na het verwijderen van het ijs, de sneeuw, de modder, enz. van de achterbumper moet
het systeem weer normaal gaan werken.
Ook werken de sensoren mogelijk niet normaal bij extreem warm of koud weer.
■Radarsensoren opzij achter
Blz. 324
Inschakelen/uitschakelen van de RCTA
Instellen van het zoemervolume
1
2
3
CAMRY_HV_OM_Europe_OM33F05E.book Page 340 Wednesday, January 20, 2021 6:09 PM

3414-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
4
Rijden
De RCTA werkt wanneer de achteruitversnelling is ingeschakeld. Hij kan
andere auto's signaleren die van rechts of links achter naderen. Hij maakt
gebruik van radarsensoren om de bestuurder te waarschuwen voor de aan-
wezigheid van andere auto's: de indicatoren in de buitenspiegels gaan knip-
peren en er klinkt een zoemer.
■Weergave RCTA-icoon (indien aanwezig)
Wanneer een auto wordt gesignaleerd die van rechts of links achter
nadert, wordt het volgende weergegeven op het scherm van het audiosys-
teem.
RCTA
Naderende auto's Detectiegebieden12
Toyota Parking
Assist MonitorPanoramic View
MonitorInhoud
Er nadert een voertuig van links of
rechts achter
CAMRY_HV_OM_Europe_OM33F05E.book Page 341 Wednesday, January 20, 2021 6:09 PM

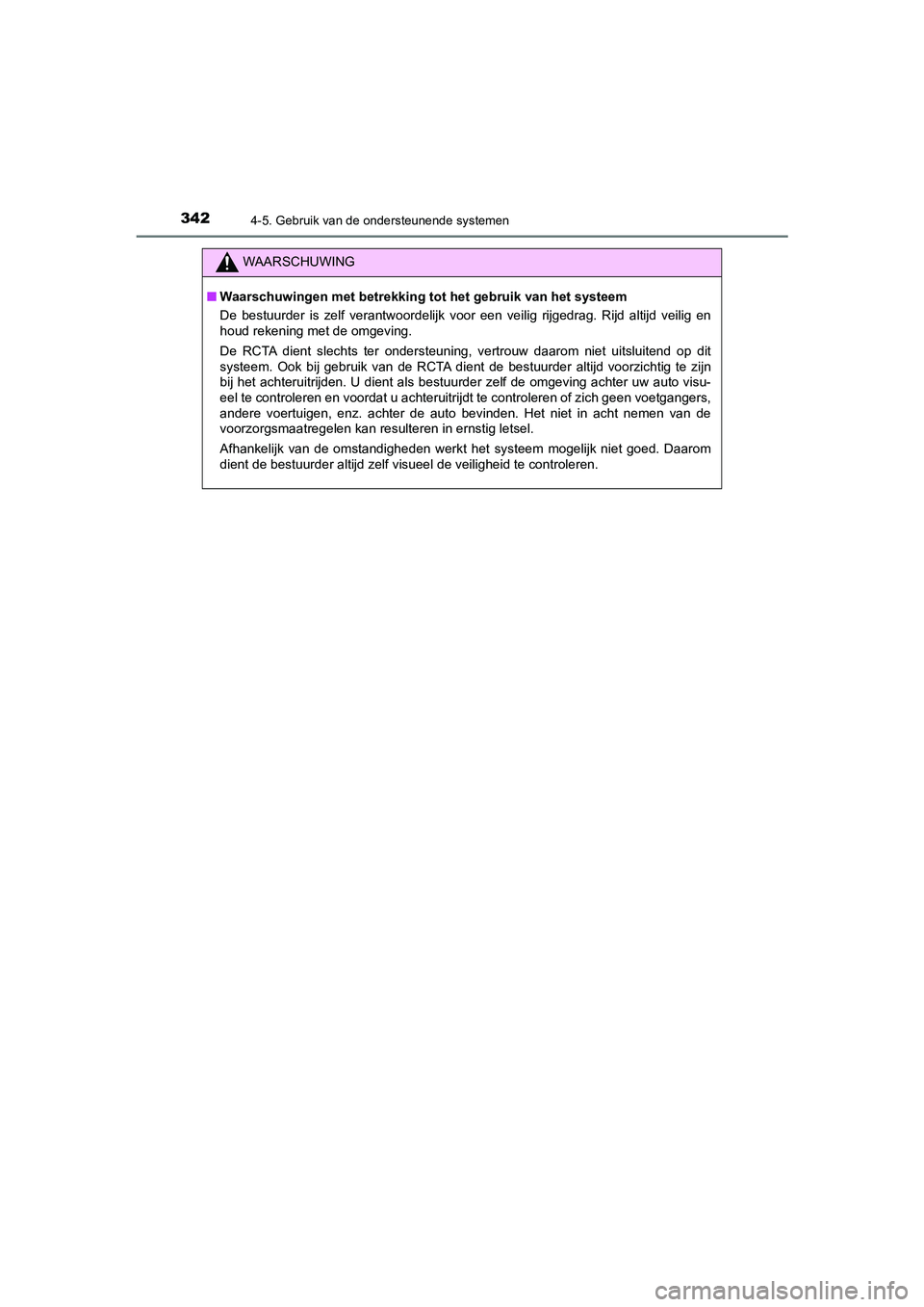

3424-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
WAARSCHUWING
■Waarschuwingen met betrekking tot het gebruik van het systeem
De bestuurder is zelf verantwoordelijk voor een veilig rijgedrag. Rijd altijd veilig en
houd rekening met de omgeving.
De RCTA dient slechts ter ondersteuning, vertrouw daarom niet uitsluitend op dit
systeem. Ook bij gebruik van de RCTA dient de bestuurder altijd voorzichtig te zijn
bij het achteruitrijden. U dient als bestuurder zelf de omgeving achter uw auto visu-
eel te controleren en voordat u achteruitrijdt te controleren of zich geen voetgangers,
andere voertuigen, enz. achter de auto bevinden. Het niet in acht nemen van de
voorzorgsmaatregelen kan resulteren in ernstig letsel.
Afhankelijk van de omstandigheden werkt het systeem mogelijk niet goed. Daarom
dient de bestuurder altijd zelf visueel de veiligheid te controleren.
CAMRY_HV_OM_Europe_OM33F05E.book Page 342 Wednesday, January 20, 2021 6:09 PM

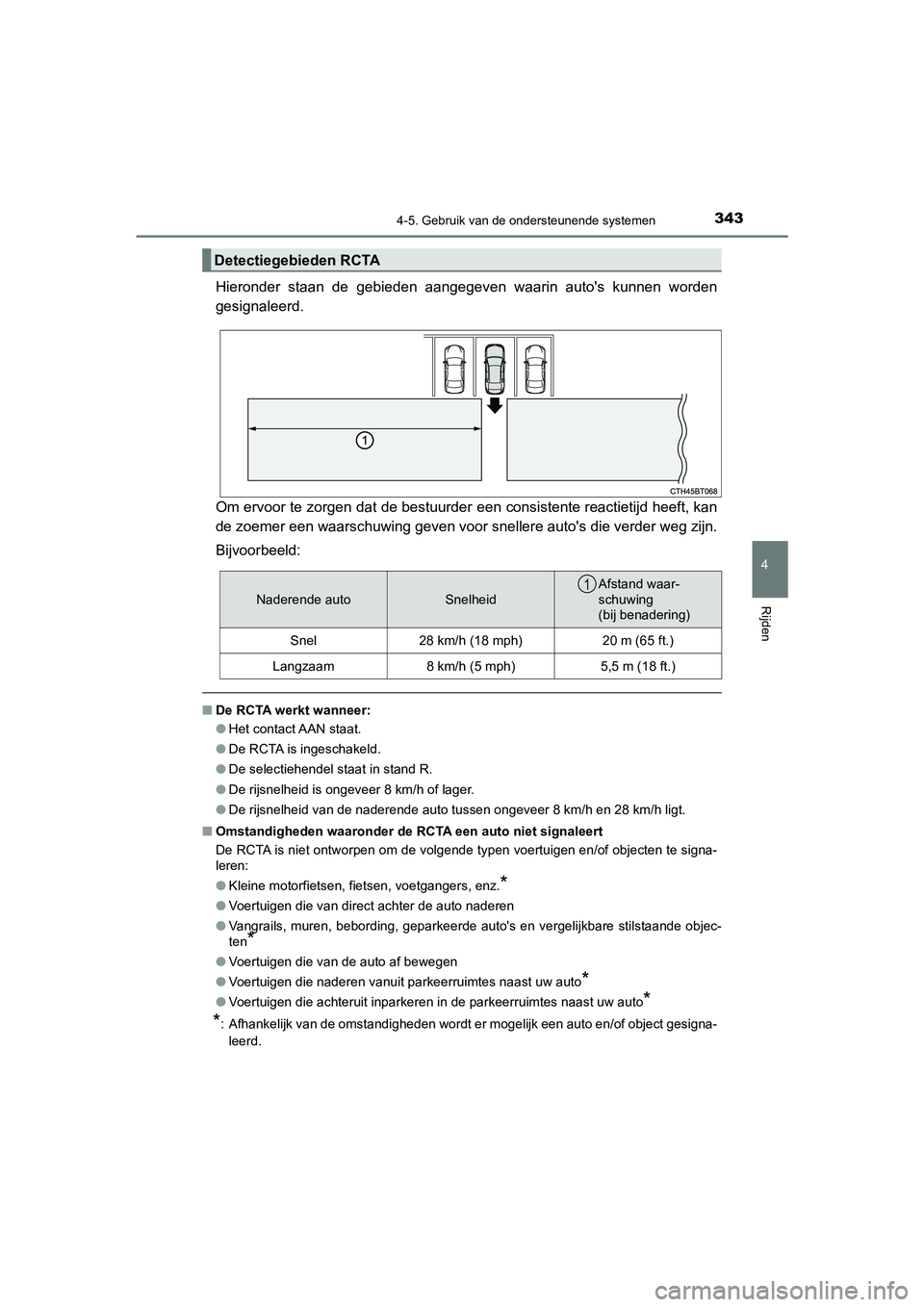

3434-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
4
Rijden
Hieronder staan de gebieden aangegeven waarin auto's kunnen worden
gesignaleerd.
Om ervoor te zorgen dat de bestuurder een consistente reactietijd heeft, kan
de zoemer een waarschuwing geven voor snellere auto's die verder weg zijn.
Bijvoorbeeld:
■De RCTA werkt wanneer:
●Het contact AAN staat.
●De RCTA is ingeschakeld.
●De selectiehendel staat in stand R.
●De rijsnelheid is ongeveer 8 km/h of lager.
●De rijsnelheid van de naderende auto tussen ongeveer 8 km/h en 28 km/h ligt.
■Omstandigheden waaronder de RCTA een auto niet signaleert
De RCTA is niet ontworpen om de volgende typen voertuigen en/of objecten te signa-
leren:
●Kleine motorfietsen, fietsen, voetgangers, enz.
*
●Voertuigen die van direct achter de auto naderen
●Vangrails, muren, bebording, geparkeerde auto's en vergelijkbare stilstaande objec-
ten
*
●Voertuigen die van de auto af bewegen
●Voertuigen die naderen vanuit parkeerruimtes naast uw auto
*
●Voertuigen die achteruit inparkeren in de parkeerruimtes naast uw auto*
*
: Afhankelijk van de omstandigheden wordt er mogelijk een auto en/of object gesigna-
leerd.
Detectiegebieden RCTA
Naderende autoSnelheid
Afstand waar-
schuwing
(bij benadering)
Snel28 km/h (18 mph)20 m (65 ft.)
Langzaam8 km/h (5 mph)5,5 m (18 ft.)
1
CAMRY_HV_OM_Europe_OM33F05E.book Page 343 Wednesday, January 20, 2021 6:09 PM

3444-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE■Omstandigheden waaronder de RCTA mogelijk niet goed werkt
●De RCTA-functie signaleert andere auto's mogelijk niet goed onder de volgende
omstandigheden:
• Als de sensor niet goed is uitgelijnd doordat de sensor of de omgeving ervan is
blootgesteld aan hevige schokken
• Wanneer er ijs of modder e.d. op de achterbumper zit
• Onder slechte weersomstandigheden, bijvoorbeeld bij zware regenval, mist en
sneeuw
• Wanneer er continu meerdere auto's naderen
• Parkeren onder een kleine hoek
• Wanneer een auto met hoge snelheid nadert
• Bij het parkeren op een steile helling, zoals op een heuvel, een daling in de weg,
enz.
• Direct nadat de RCTA is ingeschakeld
• Direct nadat het hybridesysteem is gestart terwijl de RCTA is ingeschakeld
• Wanneer voorwerpen zoals een fietsendrager op de achterzijde van de auto zijn
gemonteerd
●Onder de volgende omstandigheden is de kans dat de RCTA onnodig een auto en/of
object signaleert groter:
• Wanneer een voertuig uw auto van opzij passeert
• Wanneer de afstand tussen uw auto en metalen objecten, zoals een vangrail,
muur, verkeersbord of geparkeerde auto, die mogelijk elektrische golven richting
de achterzijde van de auto reflecteren, kort is • Voertuigen die niet kunnen worden waar-
genomen door de sensoren als gevolg
van obstakels
• Wanneer de parkeerplaats uitkijkt op een
straat en er auto's over die straat rijden
CAMRY_HV_OM_Europe_OM33F05E.book Page 344 Wednesday, January 20, 2021 6:09 PM

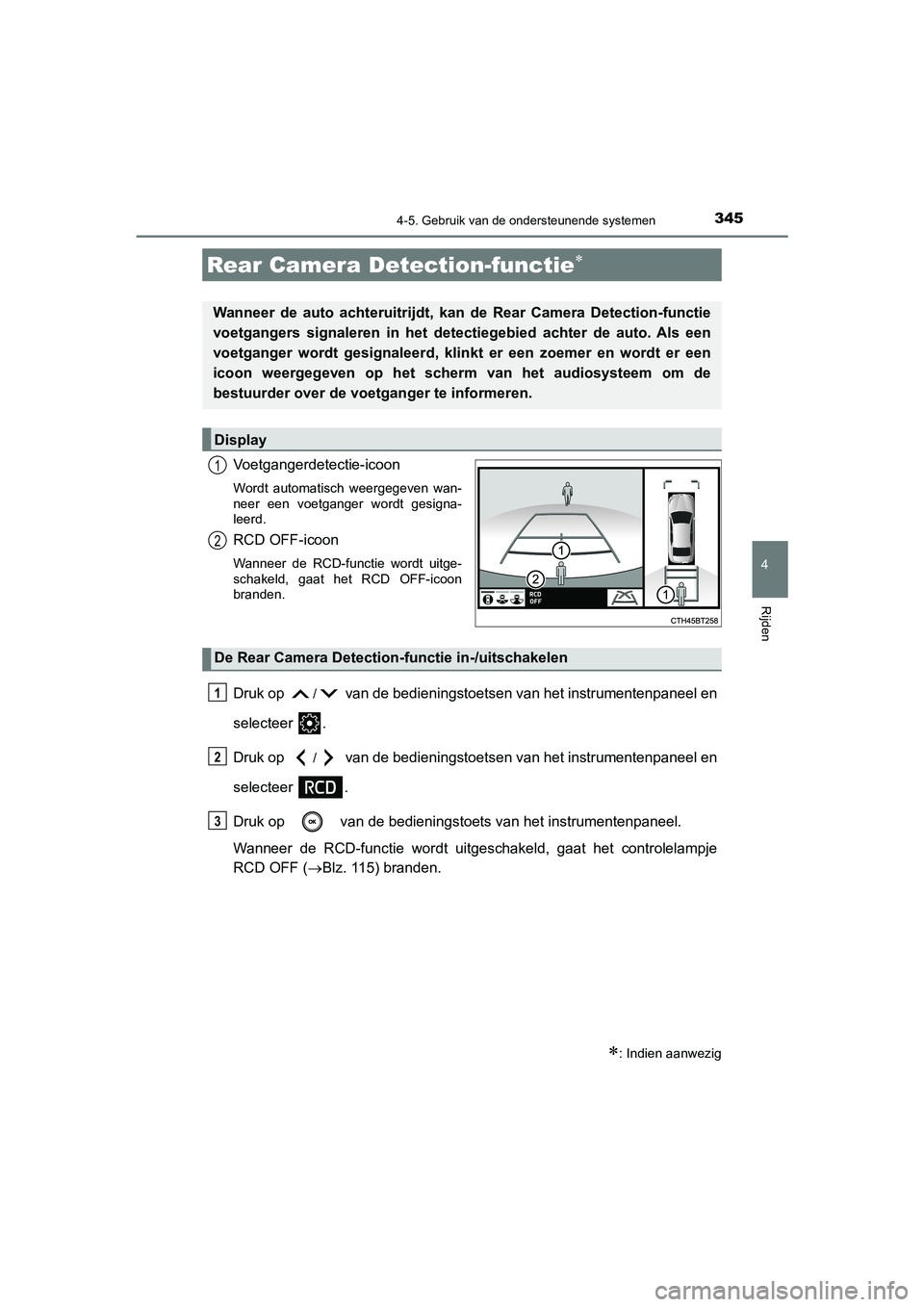

3454-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
4
Rijden
Voetgangerdetectie-icoon
Wordt automatisch weergegeven wan-
neer een voetganger wordt gesigna-
leerd.
RCD OFF-icoon
Wanneer de RCD-functie wordt uitge-
schakeld, gaat het RCD OFF-icoon
branden.
Druk op / van de bedieningstoetsen van het instrumentenpaneel en
selecteer .
Druk op
/ van de bedieningstoetsen van het instrumentenpaneel en
selecteer .
Druk op van de bedieningstoets van het instrumentenpaneel.
Wanneer de RCD-functie wordt uitgeschakeld, gaat het controlelampje
RCD OFF (Blz. 115) branden.
Rear Camera Detection-functie
: Indien aanwezig
Wanneer de auto achteruitrijdt, kan de Rear Camera Detection-functie
voetgangers signaleren in het detectiegebied achter de auto. Als een
voetganger wordt gesignaleerd, klinkt er een zoemer en wordt er een
icoon weergegeven op het scherm van het audiosysteem om de
bestuurder over de voetganger te informeren.
Display
1
2
De Rear Camera Detection-functie in-/uitschakelen
1
2
3
CAMRY_HV_OM_Europe_OM33F05E.book Page 345 Wednesday, January 20, 2021 6:09 PM

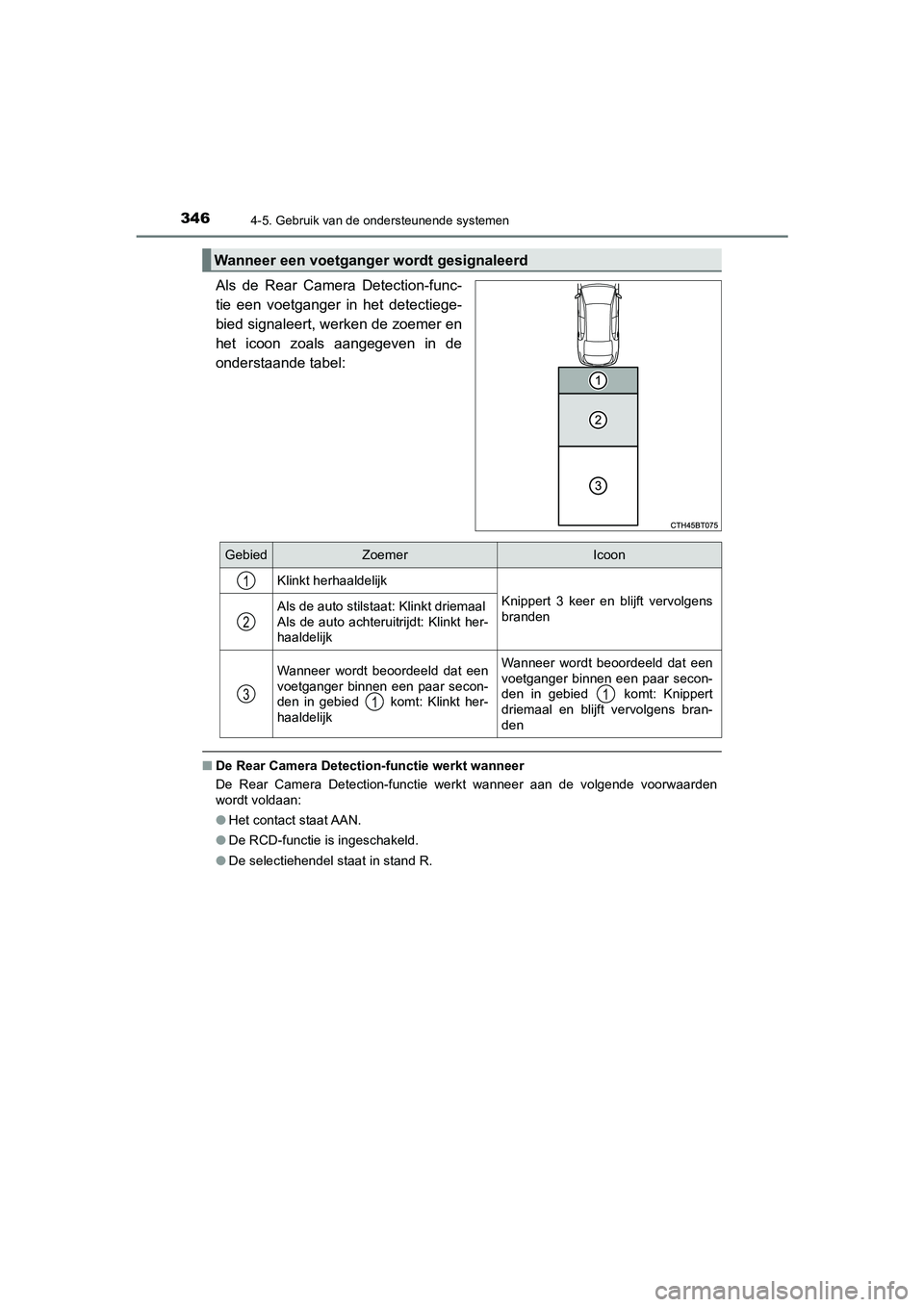

3464-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
Als de Rear Camera Detection-func-
tie een voetganger in het detectiege-
bied signaleert, werken de zoemer en
het icoon zoals aangegeven in de
onderstaande tabel:
■De Rear Camera Detection-functie werkt wanneer
De Rear Camera Detection-functie werkt wanneer aan de volgende voorwaarden
wordt voldaan:
●Het contact staat AAN.
●De RCD-functie is ingeschakeld.
●De selectiehendel staat in stand R.
Wanneer een voetganger wordt gesignaleerd
GebiedZoemerIcoon
Klinkt herhaaldelijk
Knippert 3 keer en blijft vervolgens
brandenAls de auto stilstaat: Klinkt driemaal
Als de auto achteruitrijdt: Klinkt her-
haaldelijk
Wanneer wordt beoordeeld dat een
voetganger binnen een paar secon-
den in gebied komt: Klinkt her-
haaldelijkWanneer wordt beoordeeld dat een
voetganger binnen een paar secon-
den in gebied komt: Knippert
driemaal en blijft vervolgens bran-
den
1
2
311
CAMRY_HV_OM_Europe_OM33F05E.book Page 346 Wednesday, January 20, 2021 6:09 PM

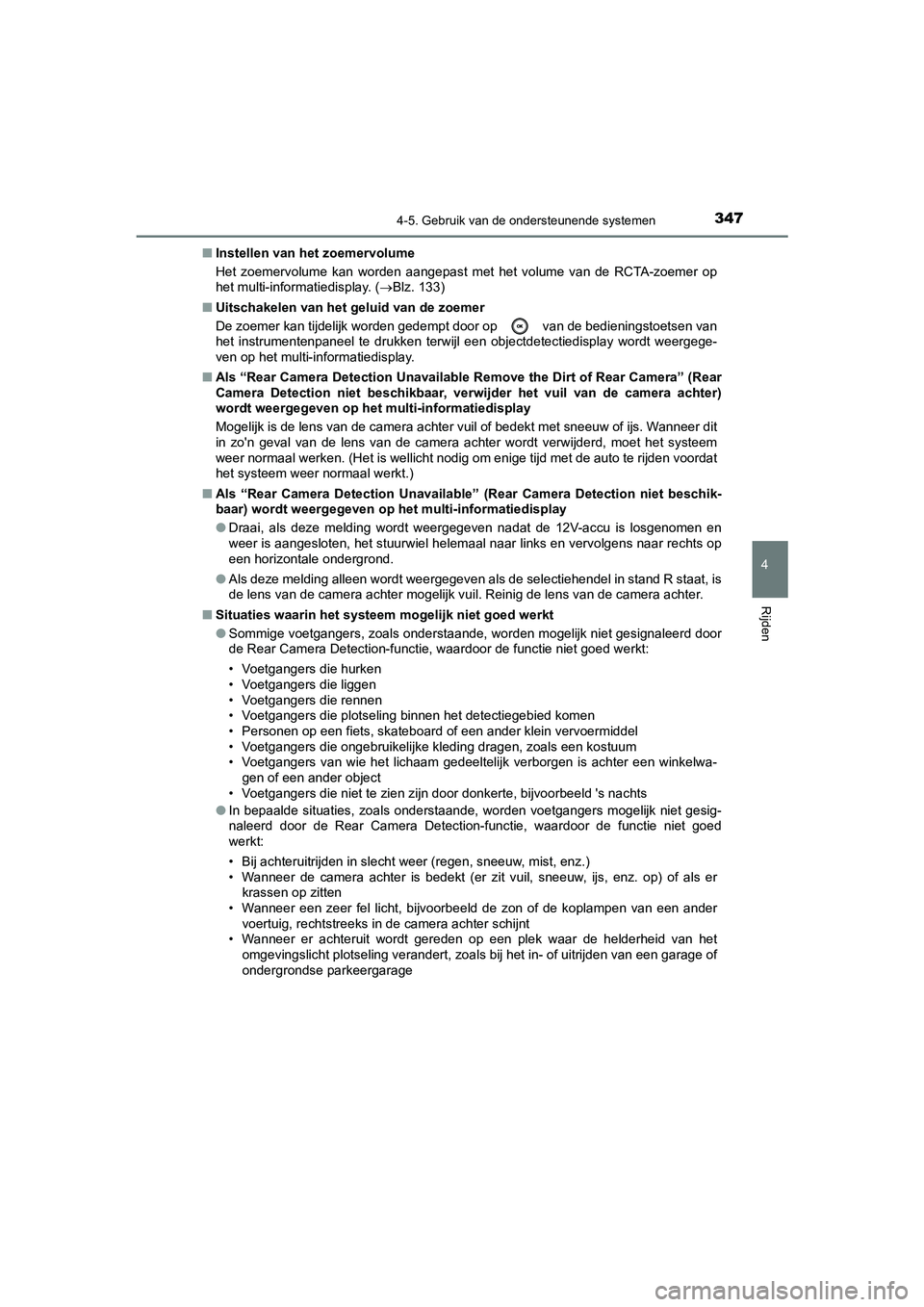

3474-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
4
Rijden
■Instellen van het zoemervolume
Het zoemervolume kan worden aangepast met het volume van de RCTA-zoemer op
het multi-informatiedisplay. (Blz. 133)
■Uitschakelen van het geluid van de zoemer
De zoemer kan tijdelijk worden gedempt door op van de bedieningstoetsen van
het instrumentenpaneel te drukken terwijl een objectdetectiedisplay wordt weergege-
ven op het multi-informatiedisplay.
■Als “Rear Camera Detection Unavailable Remove the Dirt of Rear Camera” (Rear
Camera Detection niet beschikbaar, verwijder het vuil van de camera achter)
wordt weergegeven op het multi-informatiedisplay
Mogelijk is de lens van de camera achter vuil of bedekt met sneeuw of ijs. Wanneer dit
in zo'n geval van de lens van de camera achter wordt verwijderd, moet het systeem
weer normaal werken. (Het is wellicht nodig om enige tijd met de auto te rijden voordat
het systeem weer normaal werkt.)
■Als “Rear Camera Detection Unavailable” (Rear Camera Detection niet beschik-
baar) wordt weergegeven op het multi-informatiedisplay
●Draai, als deze melding wordt weergegeven nadat de 12V-accu is losgenomen en
weer is aangesloten, het stuurwiel helemaal naar links en vervolgens naar rechts op
een horizontale ondergrond.
●Als deze melding alleen wordt weergegeven als de selectiehendel in stand R staat, is
de lens van de camera achter mogelijk vuil. Reinig de lens van de camera achter.
■Situaties waarin het systeem mogelijk niet goed werkt
●Sommige voetgangers, zoals onderstaande, worden mogelijk niet gesignaleerd door
de Rear Camera Detection-functie, waardoor de functie niet goed werkt:
• Voetgangers die hurken
• Voetgangers die liggen
• Voetgangers die rennen
• Voetgangers die plotseling binnen het detectiegebied komen
• Personen op een fiets, skateboard of een ander klein vervoermiddel
• Voetgangers die ongebruikelijke kleding dragen, zoals een kostuum
• Voetgangers van wie het lichaam gedeeltelijk verborgen is achter een winkelwa-
gen of een ander object
• Voetgangers die niet te zien zijn door donkerte, bijvoorbeeld 's nachts
●In bepaalde situaties, zoals onderstaande, worden voetgangers mogelijk niet gesig-
naleerd door de Rear Camera Detection-functie, waardoor de functie niet goed
werkt:
• Bij achteruitrijden in slecht weer (regen, sneeuw, mist, enz.)
• Wanneer de camera achter is bedekt (er zit vuil, sneeuw, ijs, enz. op) of als er
krassen op zitten
• Wanneer een zeer fel licht, bijvoorbeeld de zon of de koplampen van een ander
voertuig, rechtstreeks in de camera achter schijnt
• Wanneer er achteruit wordt gereden op een plek waar de helderheid van het
omgevingslicht plotseling verandert, zoals bij het in- of uitrijden van een garage of
ondergrondse parkeergarage
CAMRY_HV_OM_Europe_OM33F05E.book Page 347 Wednesday, January 20, 2021 6:09 PM

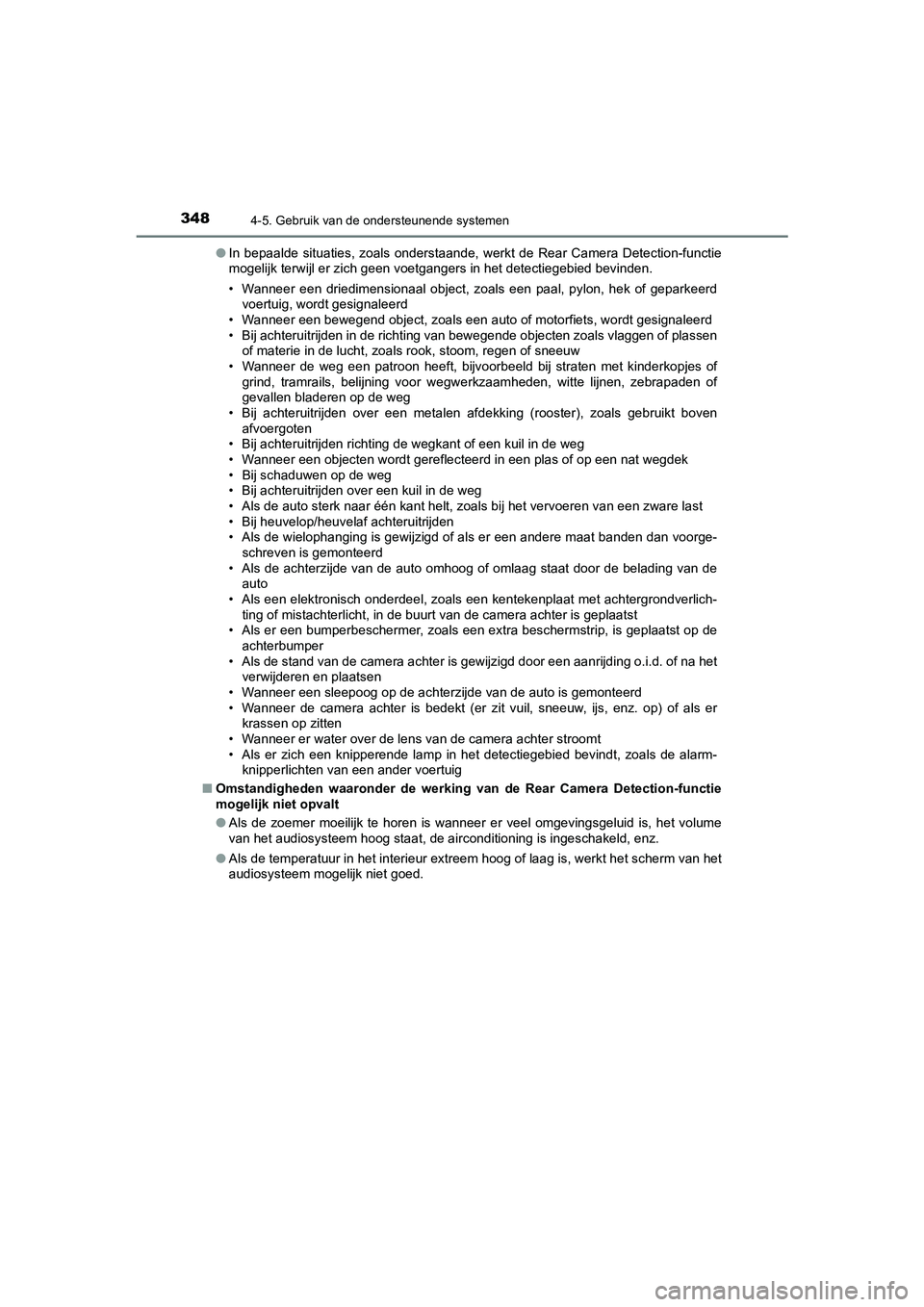

3484-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE●In bepaalde situaties, zoals onderstaande, werkt de Rear Camera Detection-functie
mogelijk terwijl er zich geen voetgangers in het detectiegebied bevinden.
• Wanneer een driedimensionaal object, zoals een paal, pylon, hek of geparkeerd
voertuig, wordt gesignaleerd
• Wanneer een bewegend object, zoals een auto of motorfiets, wordt gesignaleerd
• Bij achteruitrijden in de richting van bewegende objecten zoals vlaggen of plassen
of materie in de lucht, zoals rook, stoom, regen of sneeuw
• Wanneer de weg een patroon heeft, bijvoorbeeld bij straten met kinderkopjes of
grind, tramrails, belijning voor wegwerkzaamheden, witte lijnen, zebrapaden of
gevallen bladeren op de weg
• Bij achteruitrijden over een metalen afdekking (rooster), zoals gebruikt boven
afvoergoten
• Bij achteruitrijden richting de wegkant of een kuil in de weg
• Wanneer een objecten wordt gereflecteerd in een plas of op een nat wegdek
• Bij schaduwen op de weg
• Bij achteruitrijden over een kuil in de weg
• Als de auto sterk naar één kant helt, zoals bij het vervoeren van een zware last
• Bij heuvelop/heuvelaf achteruitrijden
• Als de wielophanging is gewijzigd of als er een andere maat banden dan voorge-
schreven is gemonteerd
• Als de achterzijde van de auto omhoog of omlaag staat door de belading van de
auto
• Als een elektronisch onderdeel, zoals een kentekenplaat met achtergrondverlich-
ting of mistachterlicht, in de buurt van de camera achter is geplaatst
• Als er een bumperbeschermer, zoals een extra beschermstrip, is geplaatst op de
achterbumper
• Als de stand van de camera achter is gewijzigd door een aanrijding o.i.d. of na het
verwijderen en plaatsen
• Wanneer een sleepoog op de achterzijde van de auto is gemonteerd
• Wanneer de camera achter is bedekt (er zit vuil, sneeuw, ijs, enz. op) of als er
krassen op zitten
• Wanneer er water over de lens van de camera achter stroomt
• Als er zich een knipperende lamp in het detectiegebied bevindt, zoals de alarm-
knipperlichten van een ander voertuig
■Omstandigheden waaronder de werking van de Rear Camera Detection-functie
mogelijk niet opvalt
●Als de zoemer moeilijk te horen is wanneer er veel omgevingsgeluid is, het volume
van het audiosysteem hoog staat, de airconditioning is ingeschakeld, enz.
●Als de temperatuur in het interieur extreem hoog of laag is, werkt het scherm van het
audiosysteem mogelijk niet goed.
CAMRY_HV_OM_Europe_OM33F05E.book Page 348 Wednesday, January 20, 2021 6:09 PM

3494-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
4
Rijden
■Parking Support Brake-functie (voor stilstaande objecten)
Er worden ultrasoonsensoren gebruikt om bij rijden met een lage snelheid
of achteruitrijden stilstaande objecten, zoals een muur, te signaleren in het
detectiegebied. (Blz. 356)
■Parking Support Brake-functie (voor voertuigen die achterlangs rij-
den)
Er worden radarsensoren achter gebruikt om bij achteruitrijden naderende
auto's in het detectiegebied achter de auto te signaleren. (Blz. 365)
PKSB (Parking Suppor t Brake)
: Indien aanwezig
Het Parking Support Brake-systeem bestaat uit de volgende functies
die werken bij rijden met een lage snelheid of achteruitrijden, bijvoor-
beeld bij het parkeren. Wanneer het systeem oordeelt dat de kans op
een aanrijding met een gesignaleerd object groot is, wordt een waar-
schuwing geactiveerd om de bestuurder aan te sporen om uit te wijken.
Wanneer het systeem oordeelt dat de kans op een aanrijding met een
gesignaleerd object zeer groot is, worden de remmen automatisch
bekrachtigd om te helpen een aanrijding te voorkomen of om de impact
van een aanrijding te helpen verminderen.
PKSB-systeem (Parking Support Brake)
CAMRY_HV_OM_Europe_OM33F05E.book Page 349 Wednesday, January 20, 2021 6:09 PM
