TOYOTA CAMRY HYBRID 2021 Instructieboekje (in Dutch)

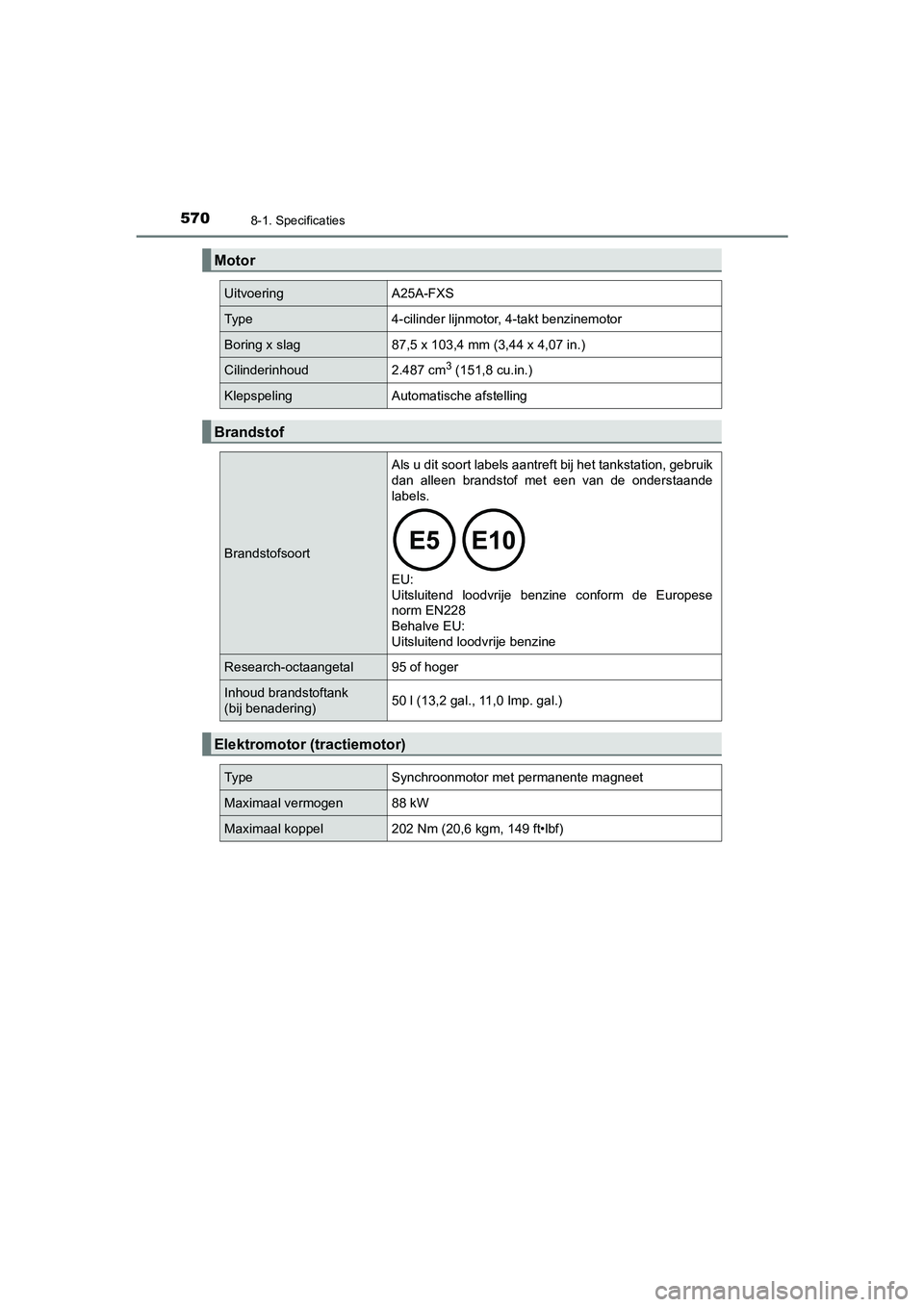

5708-1. Specificaties
CAMRY_HV_EE
Motor
Uitvoering A25A-FXS
Type 4-cilinder lijnmotor, 4-takt benzinemotor
Boring x slag 87,5 x 103,4 mm (3,44 x 4,07 in.)
Cilinderinhoud 2.487 cm3 (151,8 cu.in.)
Klepspeling Automatische afstelling
Brandstof
Brandstofsoort
Als u dit soort labels aantreft bij het tankstation, gebruik
dan alleen brandstof met een van de onderstaande
labels.

EU:
Uitsluitend loodvrije benzine conform de Europese
norm EN228
Behalve EU:
Uitsluitend loodvrije benzine
Research-octaangetal 95 of hoger
Inhoud brandstoftank
(bij benadering)50 l (13,2 gal., 11,0 Imp. gal.)
Elektromotor (tractiemotor)
Type Synchroonmotor met permanente magneet
Maximaal vermogen 88 kW
Maximaal koppel 202 Nm (20,6 kgm, 149 ft•lbf)
CAMRY_HV_OM_Europe_OM33F05E.book Page 570 Wednesday, January 20, 2021 6:09 PM

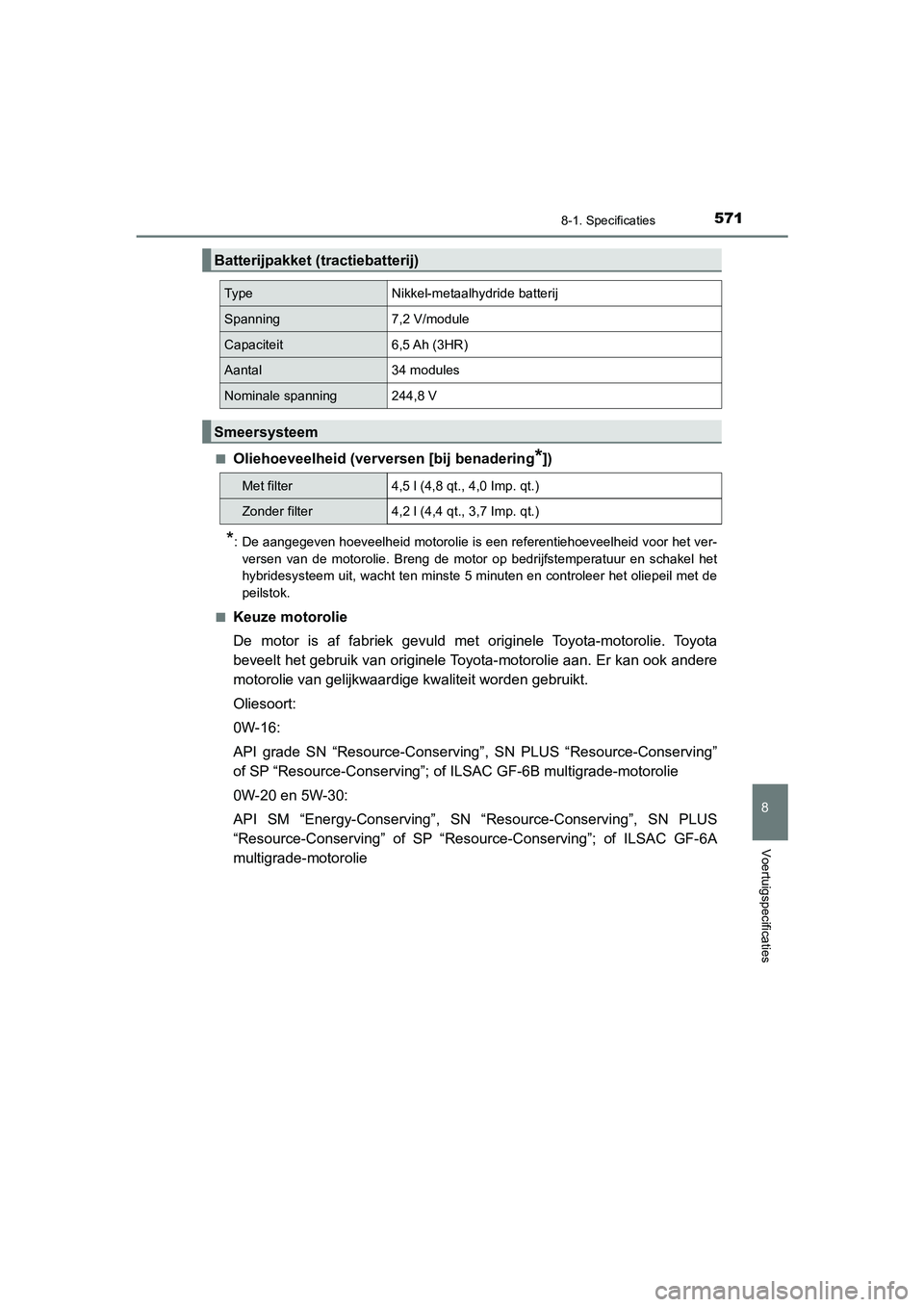

5718-1. Specificaties
CAMRY_HV_EE
8
Voertuigspecificaties
■Oliehoeveelheid (verversen [bij benadering*])
*: De aangegeven hoeveelheid motorolie is een referentiehoeveelheid voor het ver-
versen van de motorolie. Breng de motor op bedrijfstemperatuur en schakel het
hybridesysteem uit, wacht ten minste 5 minuten en controleer het oliepeil met de
peilstok.
■
Keuze motorolie
De motor is af fabriek gevuld met originele Toyota-motorolie. Toyota
beveelt het gebruik van originele Toyota-motorolie aan. Er kan ook andere
motorolie van gelijkwaardige kwaliteit worden gebruikt.
Oliesoort:
0W-16:
API grade SN “Resource-Conserving”, SN PLUS “Resource-Conserving”
of SP “Resource-Conserving”; of ILSAC GF-6B multigrade-motorolie
0W-20 en 5W-30:
API SM “Energy-Conserving”, SN “Resource-Conserving”, SN PLUS
“Resource-Conserving” of SP “Resource-Conserving”; of ILSAC GF-6A
multigrade-motorolie
Batterijpakket (tractiebatterij)
Type Nikkel-metaalhydride batterij
Spanning 7,2 V/module
Capaciteit 6,5 Ah (3HR)
Aantal 34 modules
Nominale spanning 244,8 V
Smeersysteem
Met filter 4,5 l (4,8 qt., 4,0 Imp. qt.)
Zonder filter 4,2 l (4,4 qt., 3,7 Imp. qt.)
CAMRY_HV_OM_Europe_OM33F05E.book Page 571 Wednesday, January 20, 2021 6:09 PM

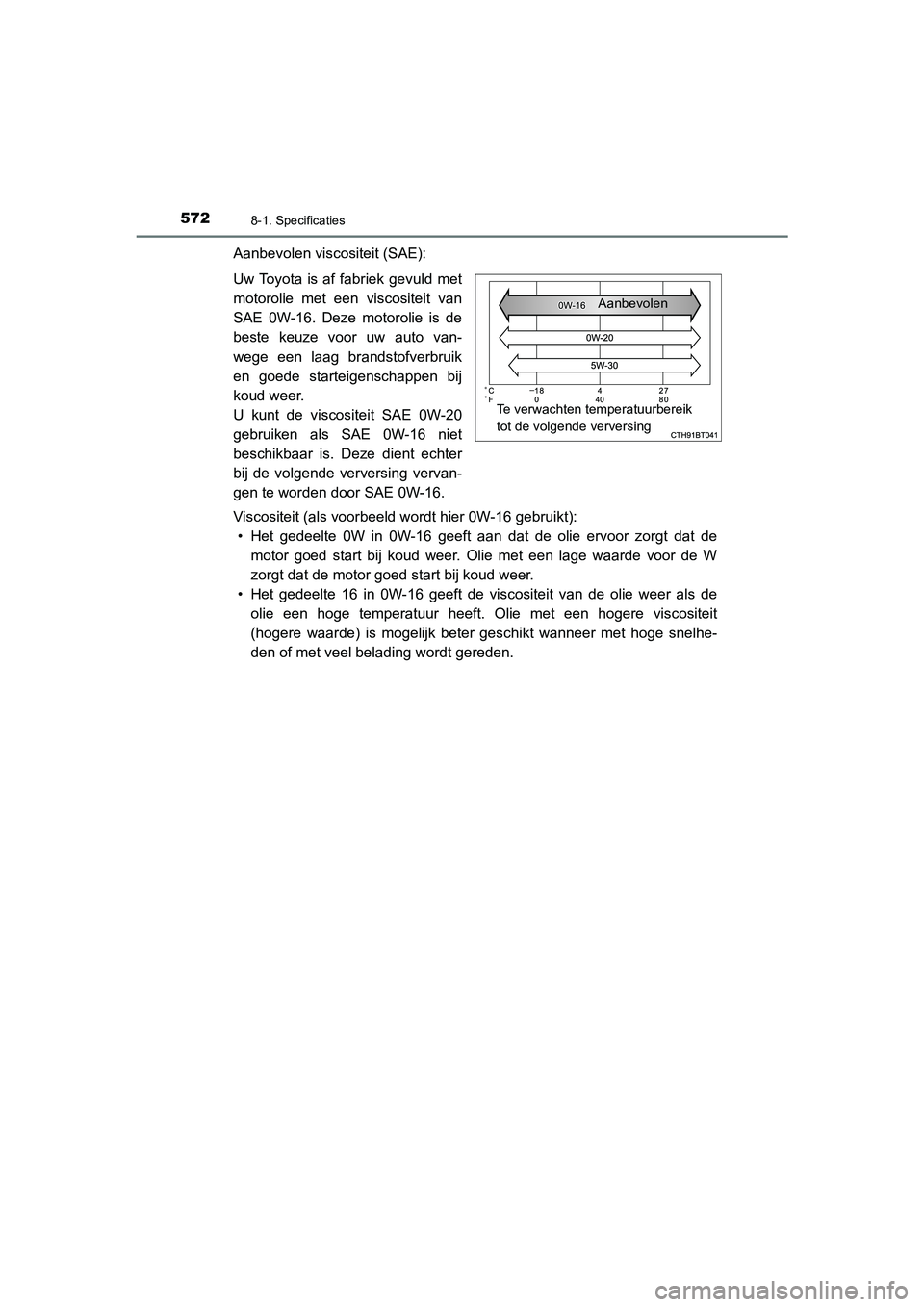

5728-1. Specificaties
CAMRY_HV_EE
Aanbevolen viscositeit (SAE):
Uw Toyota is af fabriek gevuld met
motorolie met een viscositeit van
SAE 0W-16. Deze motorolie is de
beste keuze voor uw auto van-
wege een laag brandstofverbruik
en goede starteigenschappen bij
koud weer.
U kunt de viscositeit SAE 0W-20
gebruiken als SAE 0W-16 niet
beschikbaar is. Deze dient echter
bij de volgende verversing vervan-
gen te worden door SAE 0W-16.
Viscositeit (als voorbeeld wordt hier 0W-16 gebruikt):
• Het gedeelte 0W in 0W-16 geeft aan dat de olie ervoor zorgt dat de
motor goed start bij koud weer. Olie met een lage waarde voor de W
zorgt dat de motor goed start bij koud weer.
• Het gedeelte 16 in 0W-16 geeft de viscositeit van de olie weer als de
olie een hoge temperatuur heeft. Olie met een hogere viscositeit
(hogere waarde) is mogelijk beter geschikt wanneer met hoge snelhe-
den of met veel belading wordt gereden.
Te verwachten temperatuurbereik
tot de volgende verversingAanbevolen
CAMRY_HV_OM_Europe_OM33F05E.book Page 572 Wednesday, January 20, 2021 6:09 PM

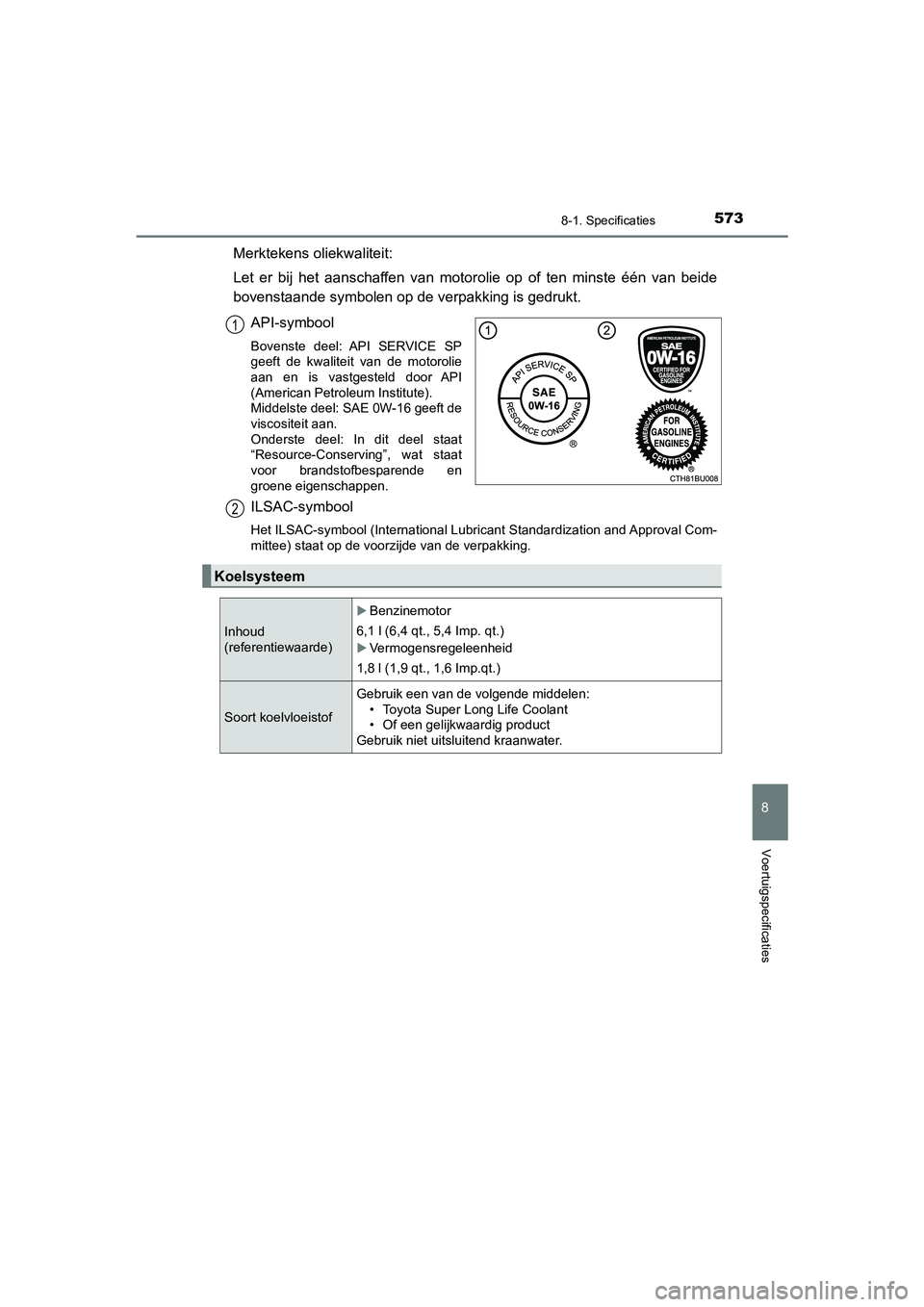

5738-1. Specificaties
CAMRY_HV_EE
8
Voertuigspecificaties
Merktekens oliekwaliteit:
Let er bij het aanschaffen van motorolie op of ten minste één van beide
bovenstaande symbolen op de verpakking is gedrukt.
API-symbool
Bovenste deel: API SERVICE SP
geeft de kwaliteit van de motorolie
aan en is vastgesteld door API
(American Petroleum Institute).
Middelste deel: SAE 0W-16 geeft de
viscositeit aan.
Onderste deel: In dit deel staat
“Resource-Conserving”, wat staat
voor brandstofbesparende en
groene eigenschappen.
ILSAC-symbool
Het ILSAC-symbool (International Lubricant Standardization and Approval Com-
mittee) staat op de voorzijde van de verpakking.
1
Koelsysteem
Inhoud
(referentiewaarde)
Benzinemotor
6,1 l (6,4 qt., 5,4 Imp. qt.)
Vermogensregeleenheid
1,8 l (1,9 qt., 1,6 Imp.qt.)
Soort koelvloeistofGebruik een van de volgende middelen:
• Toyota Super Long Life Coolant
• Of een gelijkwaardig product
Gebruik niet uitsluitend kraanwater.
2
CAMRY_HV_OM_Europe_OM33F05E.book Page 573 Wednesday, January 20, 2021 6:09 PM

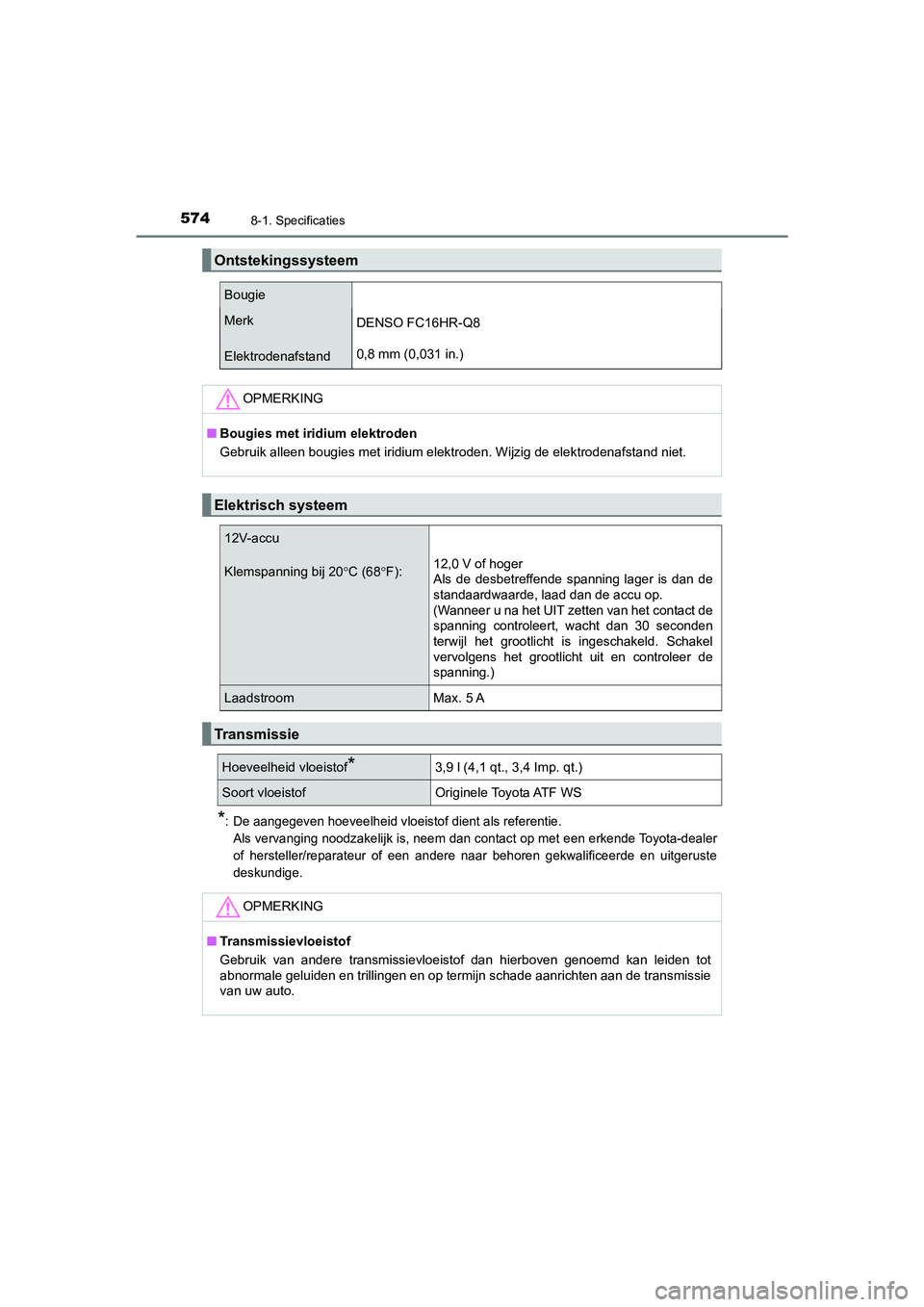

5748-1. Specificaties
CAMRY_HV_EE
*: De aangegeven hoeveelheid vloeistof dient als referentie.
Als vervanging noodzakelijk is, neem dan contact op met een erkende Toyota-dealer
of hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige.
Ontstekingssysteem
Bougie
Merk
ElektrodenafstandDENSO FC16HR-Q8
0,8 mm (0,031 in.)
OPMERKING
■Bougies met iridium elektroden
Gebruik alleen bougies met iridium elektroden. Wijzig de elektrodenafstand niet.
Elektrisch systeem
12V-accu
Klemspanning bij 20C (68F): 12,0 V of hoger
Als de desbetreffende spanning lager is dan de
standaardwaarde, laad dan de accu op.
(Wanneer u na het UIT zetten van het contact de
spanning controleert, wacht dan 30 seconden
terwijl het grootlicht is ingeschakeld. Schakel
vervolgens het grootlicht uit en controleer de
spanning.)
LaadstroomMax. 5 A
Transmissie
Hoeveelheid vloeistof*3,9 l (4,1 qt., 3,4 Imp. qt.)
Soort vloeistof Originele Toyota ATF WS
OPMERKING
■Transmissievloeistof
Gebruik van andere transmissievloeistof dan hierboven genoemd kan leiden tot
abnormale geluiden en trillingen en op termijn schade aanrichten aan de transmissie
van uw auto.
CAMRY_HV_OM_Europe_OM33F05E.book Page 574 Wednesday, January 20, 2021 6:09 PM

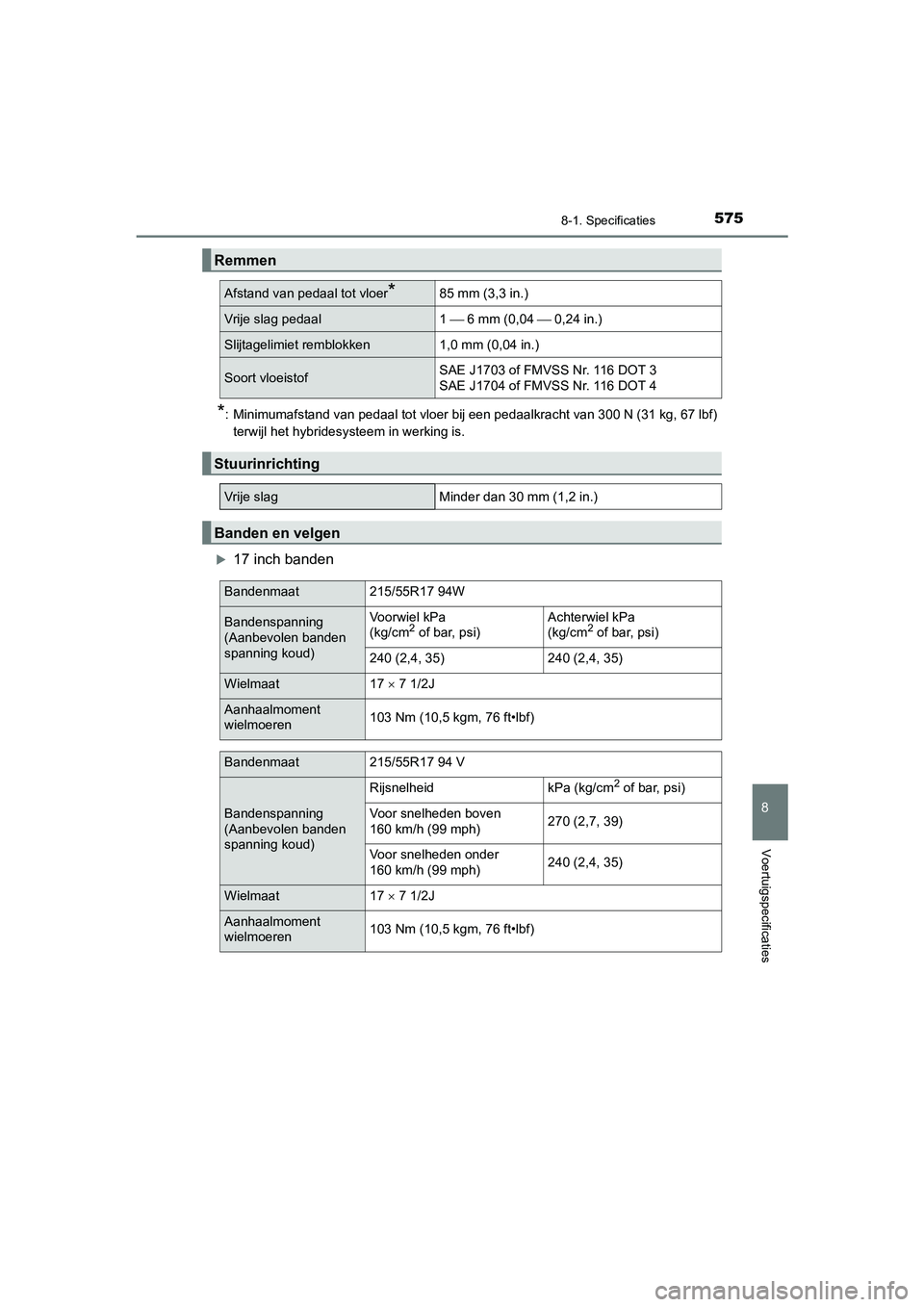

5758-1. Specificaties
CAMRY_HV_EE
8
Voertuigspecificaties
*: Minimumafstand van pedaal tot vloer bij een pedaalkracht van 300 N (31 kg, 67 lbf)
terwijl het hybridesysteem in werking is.
17 inch banden
Remmen
Afstand van pedaal tot vloer*85 mm (3,3 in.)
Vrije slag pedaal 1  6 mm (0,04  0,24 in.)
Slijtagelimiet remblokken1,0 mm (0,04 in.)
Soort vloeistofSAE J1703 of FMVSS Nr. 116 DOT 3
SAE J1704 of FMVSS Nr. 116 DOT 4
Stuurinrichting
Vrije slag Minder dan 30 mm (1,2 in.)
Banden en velgen
Bandenmaat215/55R17 94W
Bandenspanning
(Aanbevolen banden
spanning koud)Voorwiel kPa
(kg/cm2 of bar, psi)Achterwiel kPa
(kg/cm2 of bar, psi)
240 (2,4, 35)240 (2,4, 35)
Wielmaat17  7 1/2J
Aanhaalmoment
wielmoeren103 Nm (10,5 kgm, 76 ft•lbf)
Bandenmaat215/55R17 94 V
Bandenspanning
(Aanbevolen banden
spanning koud)
RijsnelheidkPa (kg/cm2 of bar, psi)
Voor snelheden boven
160 km/h (99 mph)270 (2,7, 39)
Voor snelheden onder
160 km/h (99 mph)240 (2,4, 35)
Wielmaat17  7 1/2J
Aanhaalmoment
wielmoeren103 Nm (10,5 kgm, 76 ft•lbf)
CAMRY_HV_OM_Europe_OM33F05E.book Page 575 Wednesday, January 20, 2021 6:09 PM

5768-1. Specificaties
CAMRY_HV_EE
18 inch banden
Compact reservewiel
Bandenmaat235/45R18 94W
Bandenspanning
(Aanbevolen banden
spanning koud)
RijsnelheidkPa (kg/cm2 of bar, psi)
Voor snelheden boven
190 km/h (118 mph)270 (2,7, 39)
Voor snelheden onder
190 km/h (118 mph)240 (2,4, 35)
Wielmaat18  8J
Aanhaalmoment
wielmoeren103 Nm (10,5 kgm, 76 ft•lbf)
Bandenmaat235/45R18 94Y
Bandenspanning
(Aanbevolen banden
spanning koud)Voorwiel kPa
(kg/cm2 of bar, psi)
Achterwiel kPa
(kg/cm2 of bar, psi)
240 (2,4, 35)240 (2,4, 35)
Wielmaat18  8J
Aanhaalmoment
wielmoeren103 Nm (10,5 kgm, 76 ft•lbf)
BandenmaatT155/70D17 110M
Bandenspanning
reservewiel
(Aanbevolen banden
spanning koud)
420 kPa (4,2 kg/cm2 of bar, 60 psi)
Wielmaat17  4 T
Aanhaalmoment
wielmoeren103 Nm (10,5 kgm, 76 ft•lbf)
CAMRY_HV_OM_Europe_OM33F05E.book Page 576 Wednesday, January 20, 2021 6:09 PM

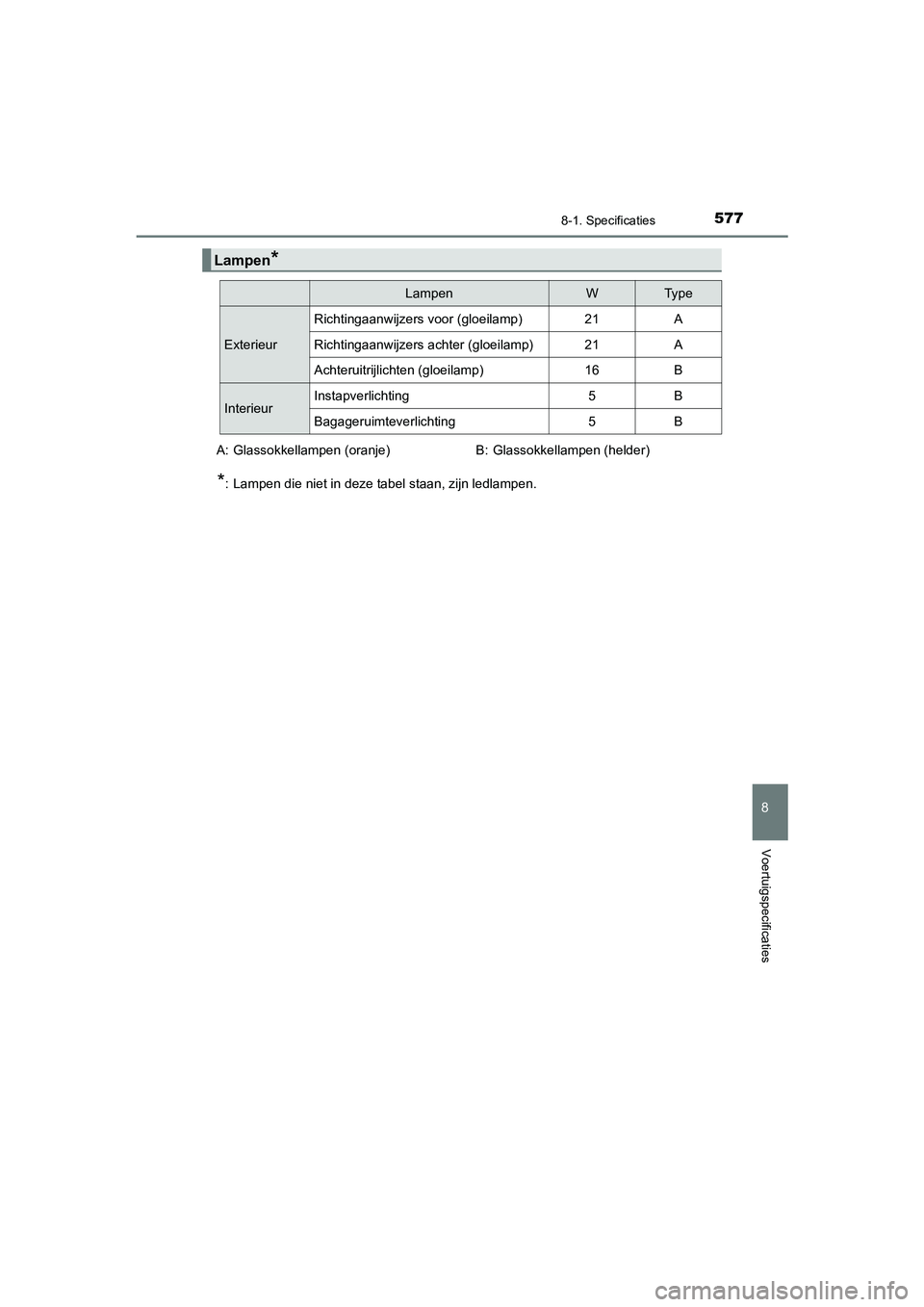

5778-1. Specificaties
CAMRY_HV_EE
8
Voertuigspecificaties
*: Lampen die niet in deze tabel staan, zijn ledlampen.
Lampen*
LampenWTy p e
ExterieurRichtingaanwijzers voor (gloeilamp) 21 A
Richtingaanwijzers achter (gloeilamp) 21 A
Achteruitrijlichten (gloeilamp) 16 B
InterieurInstapverlichting 5 B
Bagageruimteverlichting 5 B
A: Glassokkellampen (oranje) B: Glassokkellampen (helder)
CAMRY_HV_OM_Europe_OM33F05E.book Page 577 Wednesday, January 20, 2021 6:09 PM

5788-1. Specificaties
CAMRY_HV_EE
■Gebruik van benzine vermengd met ethanol in een benzinemotor
Toyota staat het gebruik van benzine vermengd met ethanol toe wanneer de hoeveel-
heid ethanol maximaal 10% bedraagt. Controleer of het octaangetal van de benzine
met ethanol aan bovenstaande voorwaarden voldoet.
■Als de motor pingelt
●Neem contact op met een erkende Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige.
●Het kan een enkele keer voorkomen dat u de motor licht hoort pingelen tijdens acce-
lereren of bij het oprijden van een heuvel. Dit is normaal en is geen reden tot
bezorgdheid.

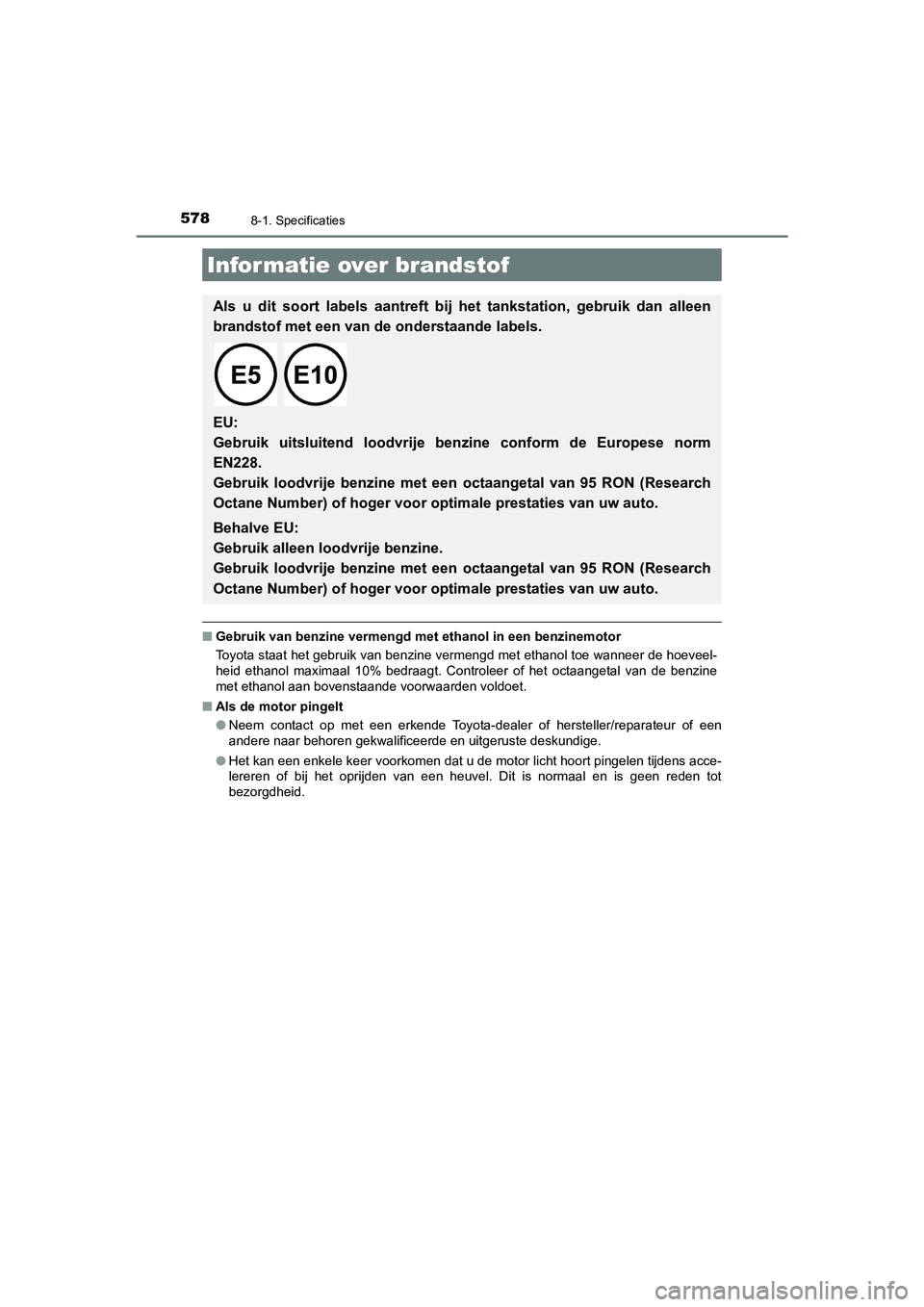

Informatie over brandstof
Als u dit soort labels aantreft bij het tankstation, gebruik dan alleen
brandstof met een van de onderstaande labels.

EU:
Gebruik uitsluitend loodvrije benzine conform de Europese norm
EN228.
Gebruik loodvrije benzine met een octaangetal van 95 RON (Research
Octane Number) of hoger voor optimale prestaties van uw auto.
Behalve EU:
Gebruik alleen loodvrije benzine.
Gebruik loodvrije benzine met een octaangetal van 95 RON (Research
Octane Number) of hoger voor optimale prestaties van uw auto.
CAMRY_HV_OM_Europe_OM33F05E.book Page 578 Wednesday, January 20, 2021 6:09 PM

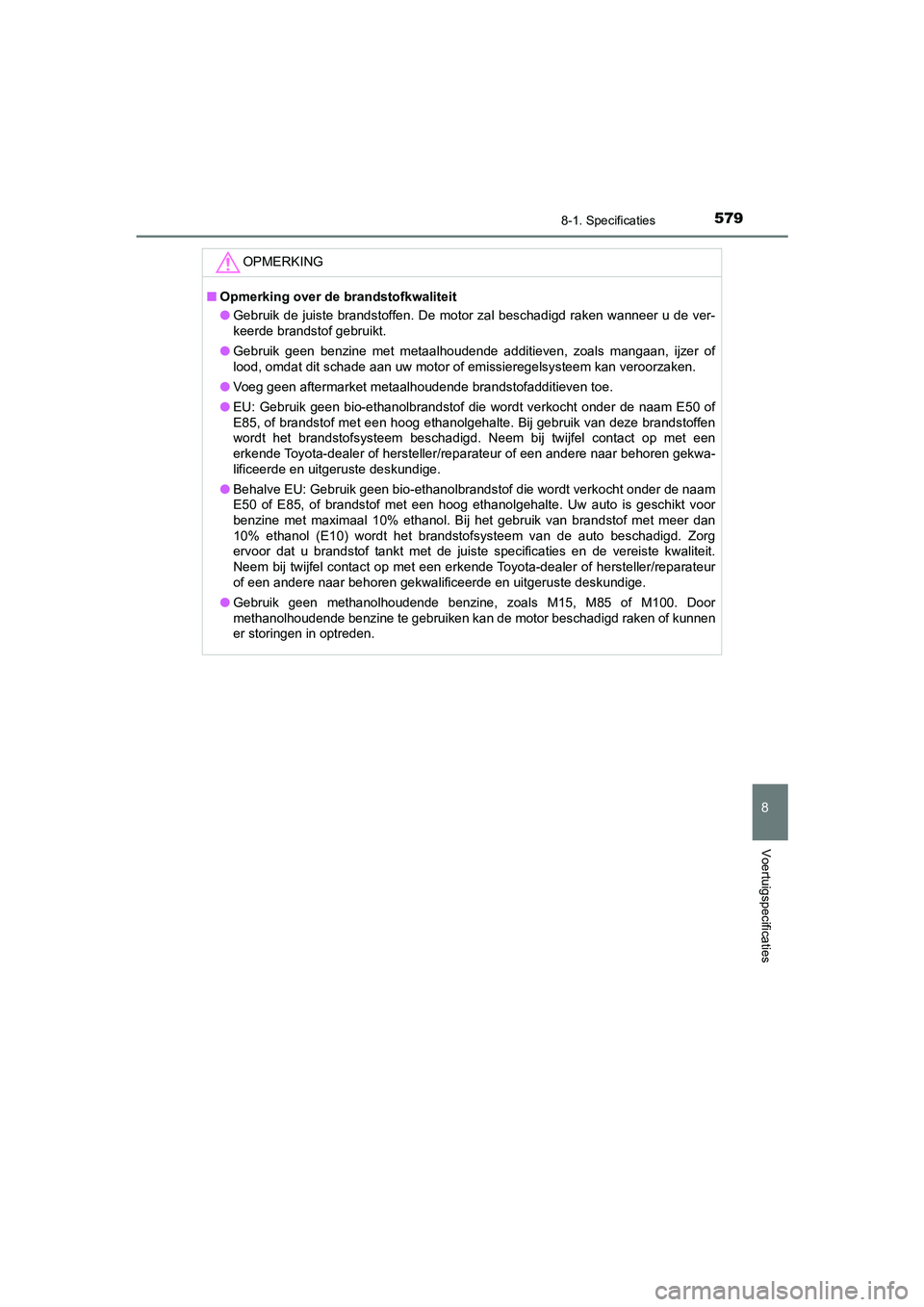

5798-1. Specificaties
CAMRY_HV_EE
8
Voertuigspecificaties
OPMERKING
■Opmerking over de brandstofkwaliteit
●Gebruik de juiste brandstoffen. De motor zal beschadigd raken wanneer u de ver-
keerde brandstof gebruikt.
●Gebruik geen benzine met metaalhoudende additieven, zoals mangaan, ijzer of
lood, omdat dit schade aan uw motor of emissieregelsysteem kan veroorzaken.
●Voeg geen aftermarket metaalhoudende brandstofadditieven toe.
●EU: Gebruik geen bio-ethanolbrandstof die wordt verkocht onder de naam E50 of
E85, of brandstof met een hoog ethanolgehalte. Bij gebruik van deze brandstoffen
wordt het brandstofsysteem beschadigd. Neem bij twijfel contact op met een
erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwa-
lificeerde en uitgeruste deskundige.
●Behalve EU: Gebruik geen bio-ethanolbrandstof die wordt verkocht onder de naam
E50 of E85, of brandstof met een hoog ethanolgehalte. Uw auto is geschikt voor
benzine met maximaal 10% ethanol. Bij het gebruik van brandstof met meer dan
10% ethanol (E10) wordt het brandstofsysteem van de auto beschadigd. Zorg
ervoor dat u brandstof tankt met de juiste specificaties en de vereiste kwaliteit.
Neem bij twijfel contact op met een erkende Toyota-dealer of hersteller/reparateur
of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
●
Gebruik geen methanolhoudende benzine, zoals M15, M85 of M100. Door
methanolhoudende benzine te gebruiken kan de motor beschadigd raken of kunnen
er storingen in optreden.
