TOYOTA CAMRY HYBRID 2021 Manuel du propriétaire (in French)

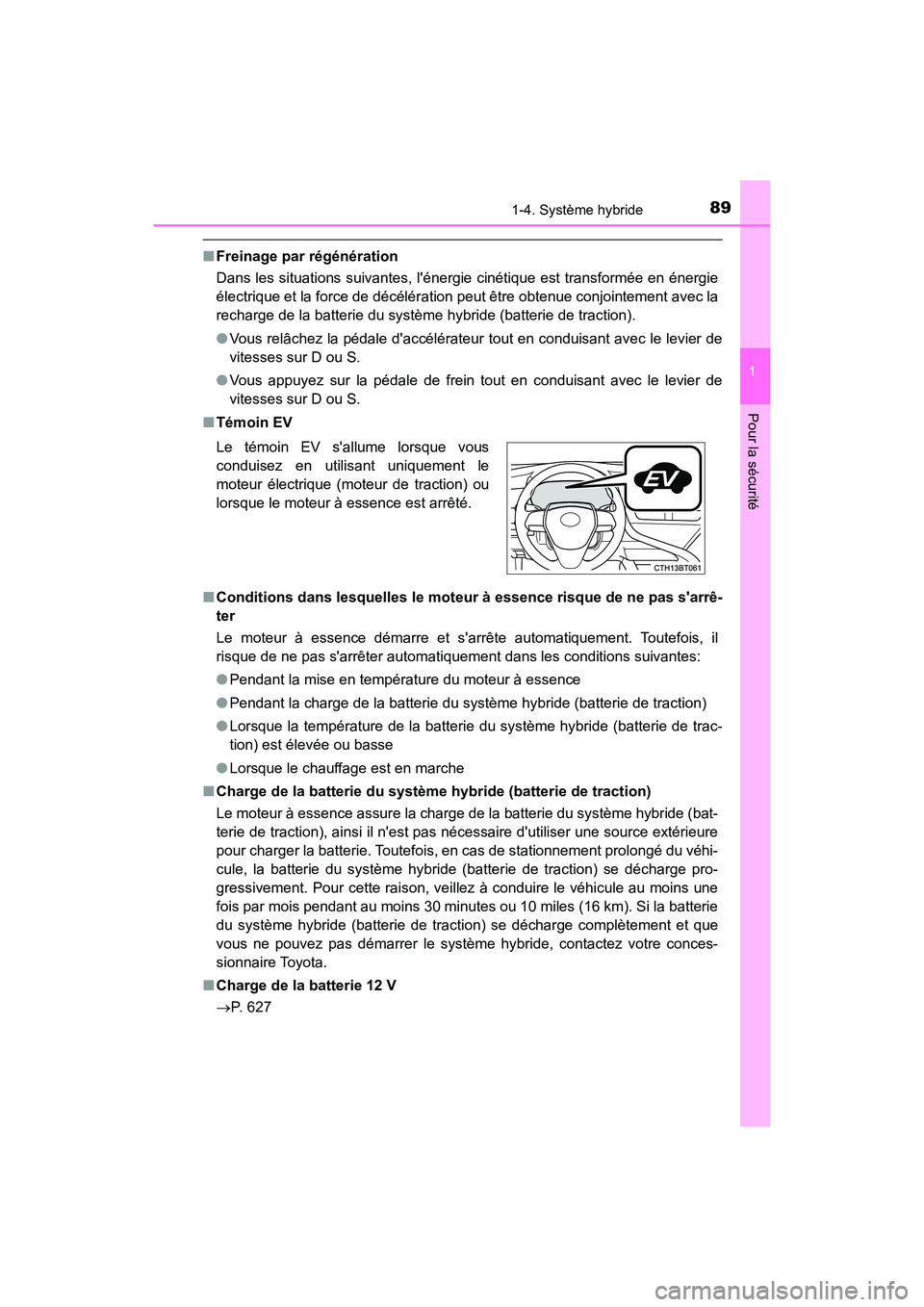

891-4. Système hybride
1
Pour la sécurité
CAMRY_HV_D
■Freinage par régénération
Dans les situations suivantes, l'énergie cinétique est transformée en é\
nergie
électrique et la force de décélération peut être obtenue conjointement avec la
recharge de la batterie du système hybride (batterie de traction).
●Vous relâchez la pédale d'accélérateur tout en conduisant avec le levier de
vitesses sur D ou S.
● Vous appuyez sur la pédale de frein tout en conduisant avec le levier de
vitesses sur D ou S.
■ Témoin EV
■ Conditions dans lesquelles le moteur à essence risque de ne pas s'arrê-
ter
Le moteur à essence démarre et s'arrête automatiquement. Toutefois, il
risque de ne pas s'arrêter automatiquement dans les conditions suivan\
tes:
●Pendant la mise en température du moteur à essence
● Pendant la charge de la batterie du système hybride (batterie de tra\
ction)
● Lorsque la température de la batterie du système hybride (batterie de trac-
tion) est élevée ou basse
● Lorsque le chauffage est en marche
■ Charge de la batterie du système hybride (batterie de traction)
Le moteur à essence assure la charge de la batterie du système hybride (bat-
terie de traction), ainsi il n'est pas nécessaire d'utiliser une source extérieure
pour charger la batterie. Toutefois, en cas de stationnement prolongé du véhi-
cule, la batterie du système hybride (batterie de traction) se dé\
charge pro-
gressivement. Pour cette raison, veillez à conduire le véhicule au\
moins une
fois par mois pendant au moins 30 minutes ou 10 miles (16 km). Si la batterie
du système hybride (batterie de traction) se décharge complètement et que
vous ne pouvez pas démarrer le système hybride, contactez votre conces-
sionnaire Toyota.
■ Charge de la batterie 12 V
P. 627 Le témoin EV s'allume lorsque vous
conduisez en utilisant uniquement le
moteur électrique (moteur de traction) ou
lorsque le moteur à essence est arrêté.

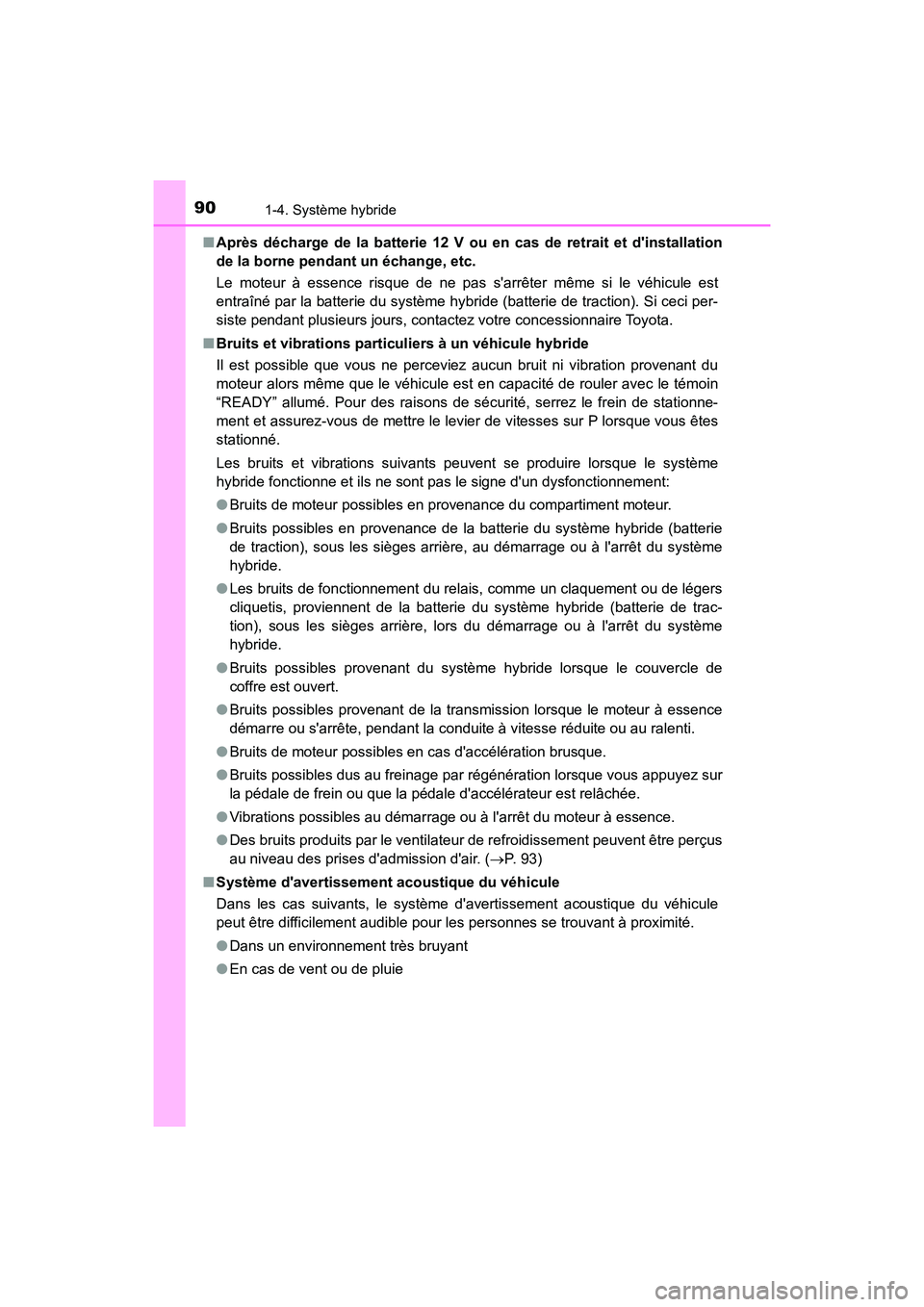

901-4. Système hybride
CAMRY_HV_D■
Après décharge de la batterie 12 V ou en cas de retrait et d'installation
de la borne pendant un échange, etc.
Le moteur à essence risque de ne pas s'arrêter même si le véhicule est
entraîné par la batterie du système hybride (batterie de traction). Si ceci per-
siste pendant plusieurs jours, contactez votre concessionnaire Toyota.
■ Bruits et vibrations particuliers à un véhicule hybride
Il est possible que vous ne perceviez aucun bruit ni vibration provenant du
moteur alors même que le véhicule est en capacité de rouler avec le témoin
“READY” allumé. Pour des raisons de sécurité, serrez le frein de stationne-
ment et assurez-vous de mettre le levier de vitesses sur P lorsque vous êtes
stationné.
Les bruits et vibrations suivants peuvent se produire lorsque le système
hybride fonctionne et ils ne sont pas le signe d'un dysfonctionnement:
● Bruits de moteur possibles en provenance du compartiment moteur.
● Bruits possibles en provenance de la batterie du système hybride (batterie
de traction), sous les sièges arrièr e, au démarrage ou à l'arrêt du système
hybride.
● Les bruits de fonctionnement du relais, comme un claquement ou de légers
cliquetis, proviennent de la batterie du système hybride (batterie de trac-
tion), sous les sièges arrière, lors du démarrage ou à l'arrêt du système
hybride.
● Bruits possibles provenant du système hybride lorsque le couvercle de
coffre est ouvert.
● Bruits possibles provenant de la transmission lorsque le moteur à essence
démarre ou s'arrête, pendant la conduite à vitesse réduite o\
u au ralenti.
● Bruits de moteur possibles en cas d'accélération brusque.
● Bruits possibles dus au freinage par régénération lorsque vous appuyez sur
la pédale de frein ou que la pédale d'accélérateur est relâchée.
● Vibrations possibles au démarrage ou à l'arrêt du moteur à essence.
● Des bruits produits par le ventilateur de refroidissement peuvent être perçus
au niveau des prises d'admission d'air. ( P. 93)
■ Système d'avertissement acoustique du véhicule
Dans les cas suivants, le système d'avertissement acoustique du véhicule
peut être difficilement audible pour les personnes se trouvant à proximité.
●Dans un environnement très bruyant
● En cas de vent ou de pluie

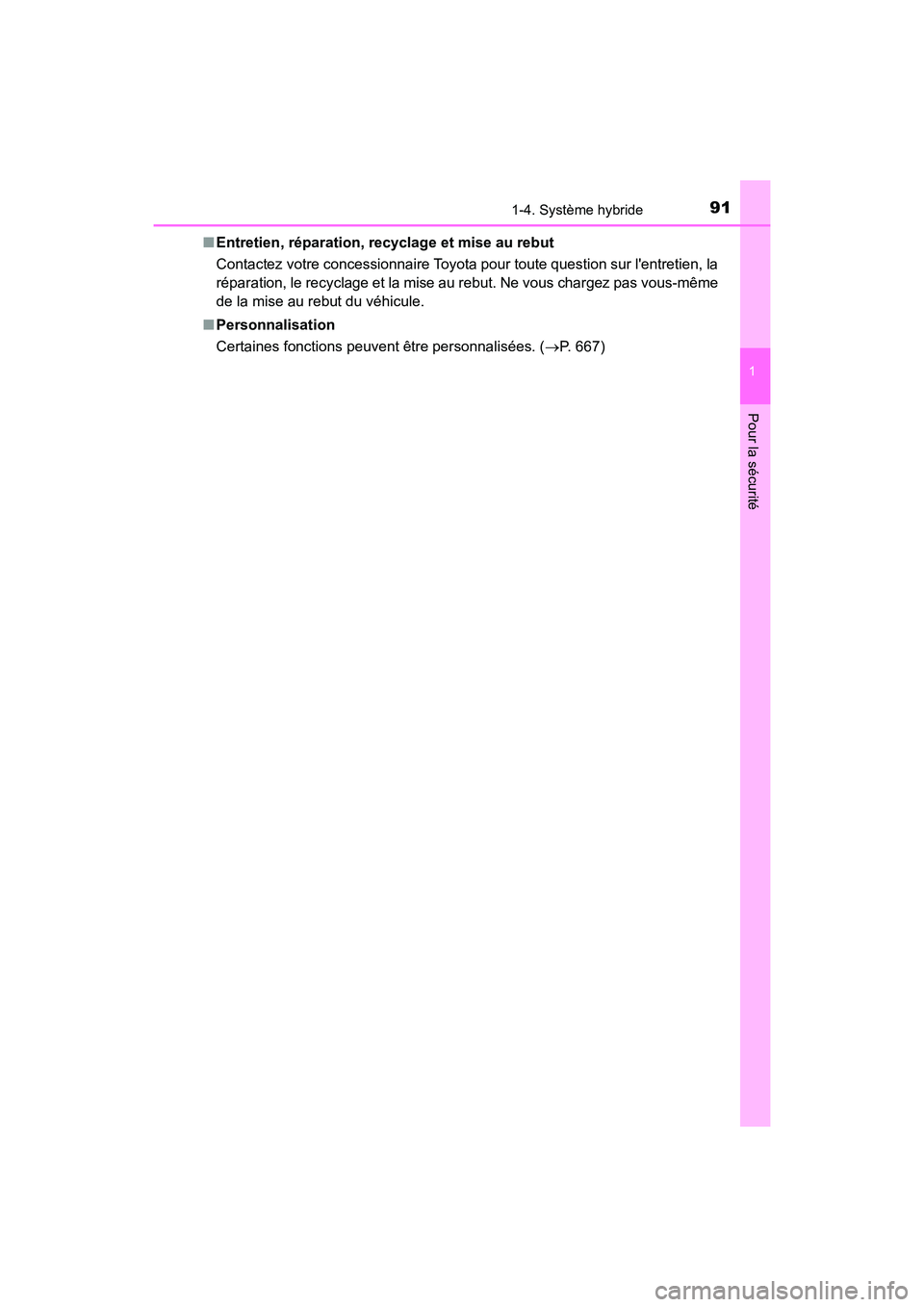

911-4. Système hybride
1
Pour la sécurité
CAMRY_HV_D■
Entretien, réparation, recyclage et mise au rebut
Contactez votre concessionnaire Toyota pour toute question sur l'entretien, la
réparation, le recyclage et la mise au rebut. Ne vous chargez pas vous-même
de la mise au rebut du véhicule.
■ Personnalisation
Certaines fonctions peuvent être personnalisées. ( P. 667)

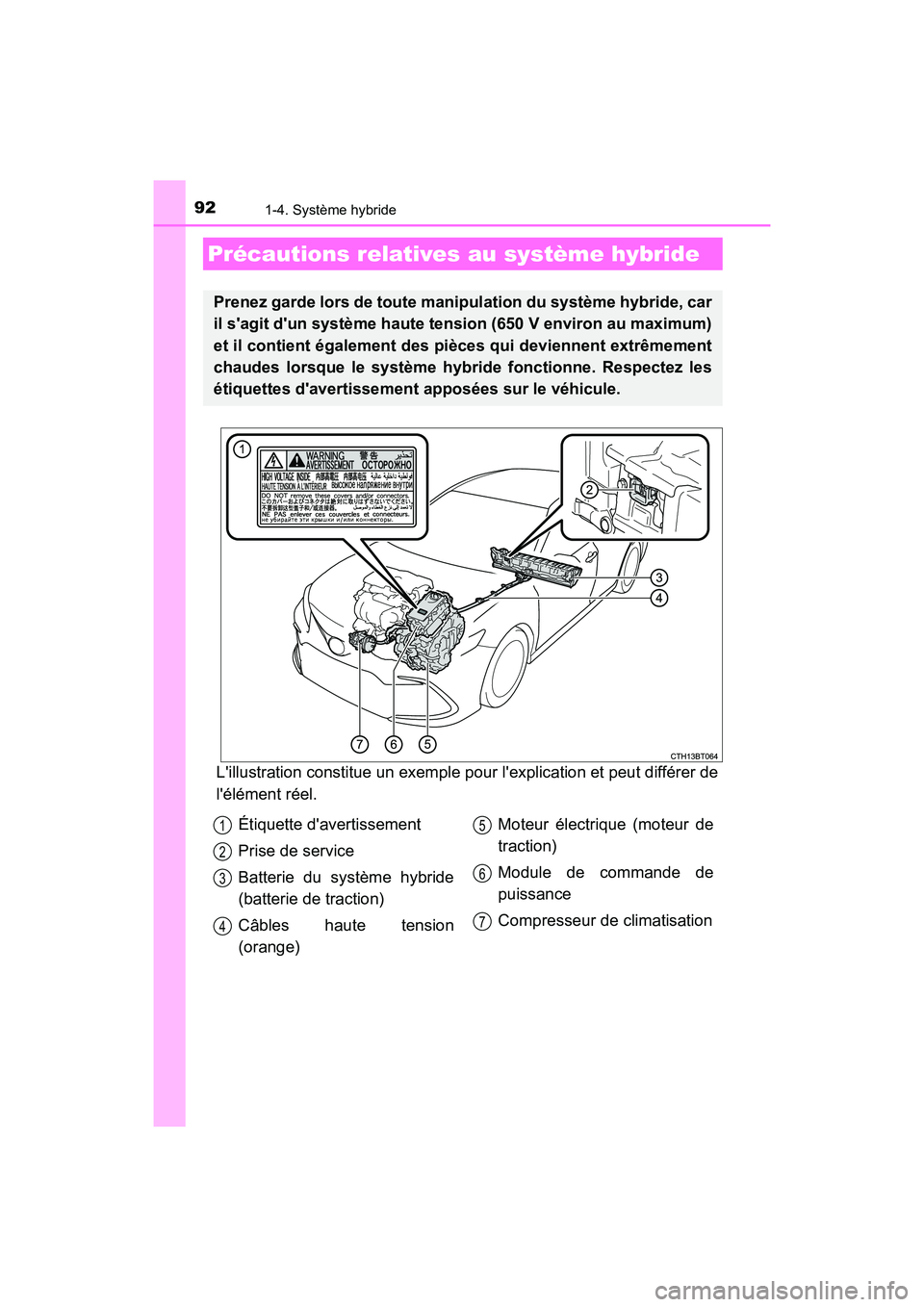

921-4. Système hybride
CAMRY_HV_D
L'illustration constitue un exemple pour l'explication et peut différer de
l'élément réel.
Précautions relatives au système hybride
Prenez garde lors de toute manipulation du système hybride, car
il s'agit d'un système haute tension (650 V environ au maximum)
et il contient également des pièces qui deviennent extrêmement
chaudes lorsque le système hy bride fonctionne. Respectez les
étiquettes d'avertissement apposées sur le véhicule.
Étiquette d'avertissement
Prise de service
Batterie du système hybride
(batterie de traction)
Câbles haute tension
(orange) Moteur électrique (moteur de
traction)
Module de commande de
puissance
Compresseur de climatisation1
2
3
4
5
6
7

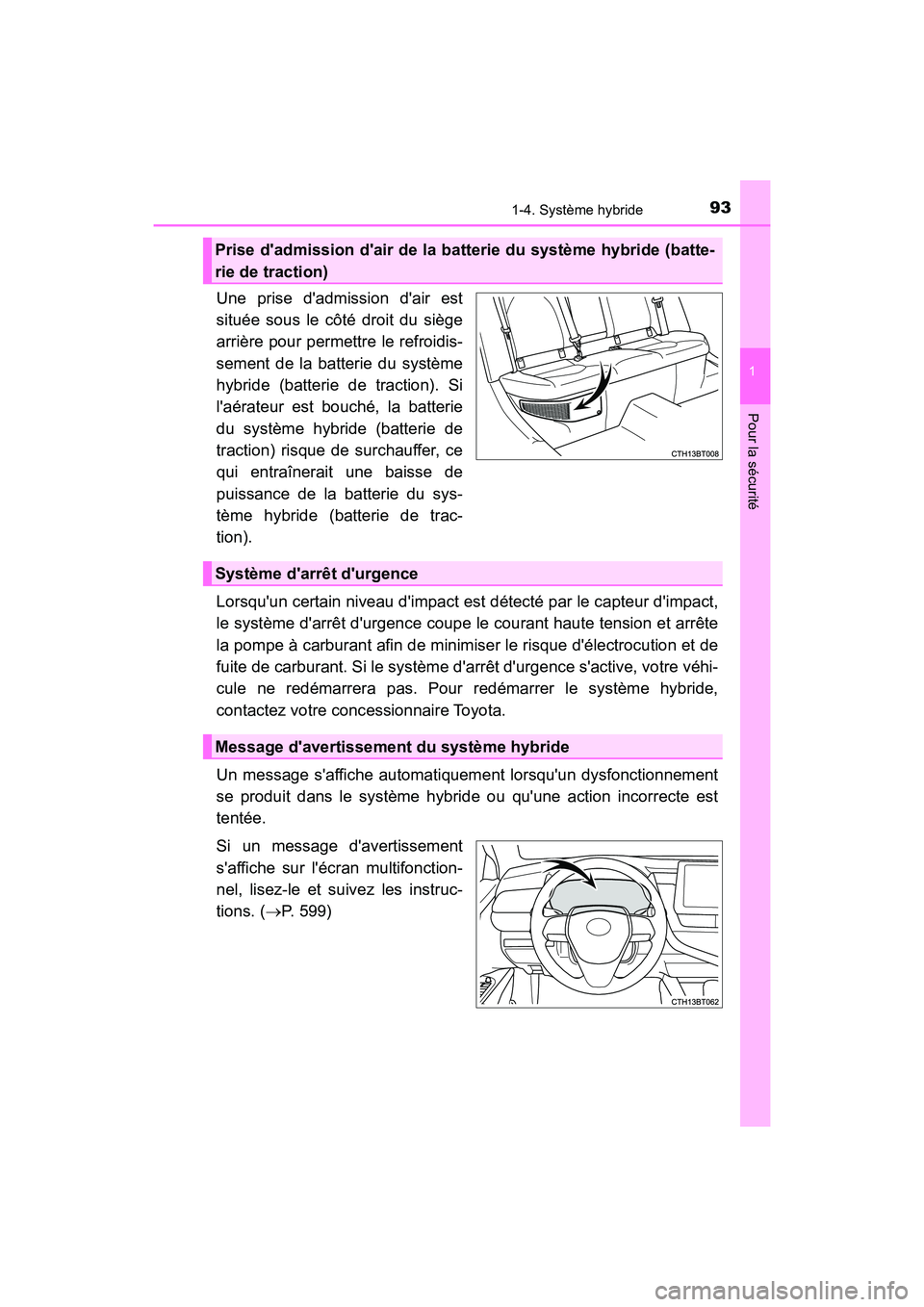

931-4. Système hybride
1
Pour la sécurité
CAMRY_HV_D
Une prise d'admission d'air est
située sous le côté droit du siège
arrière pour permettre le refroidis-
sement de la batterie du système
hybride (batterie de traction). Si
l'aérateur est bouché, la batterie
du système hybride (batterie de
traction) risque de surchauffer, ce
qui entraînerait une baisse de
puissance de la batterie du sys-
tème hybride (batterie de trac-
tion).
Lorsqu'un certain niveau d'impact est détecté par le capteur d'impact,
le système d'arrêt d'urgence coupe le courant haute tension et arrête
la pompe à carburant afin de minimi ser le risque d'électrocution et de
fuite de carburant. Si le système d'arrêt d'urgence s'active, votre véhi-
cule ne redémarrera pas. Pour redémarrer le système hybride,
contactez votre conc essionnaire Toyota.
Un message s'affiche automatiquem ent lorsqu'un dysfonctionnement
se produit dans le système hybride ou qu'une action incorrecte est
tentée.
Si un message d'avertissement
s'affiche sur l'éc ran multifonction-
nel, lisez-le et su ivez les instruc-
tions. ( P. 599)
Prise d'admission d'air de la batterie du système hybride (batte-
rie de traction)
Système d'arrêt d'urgence
Message d'avertissement du système hybride

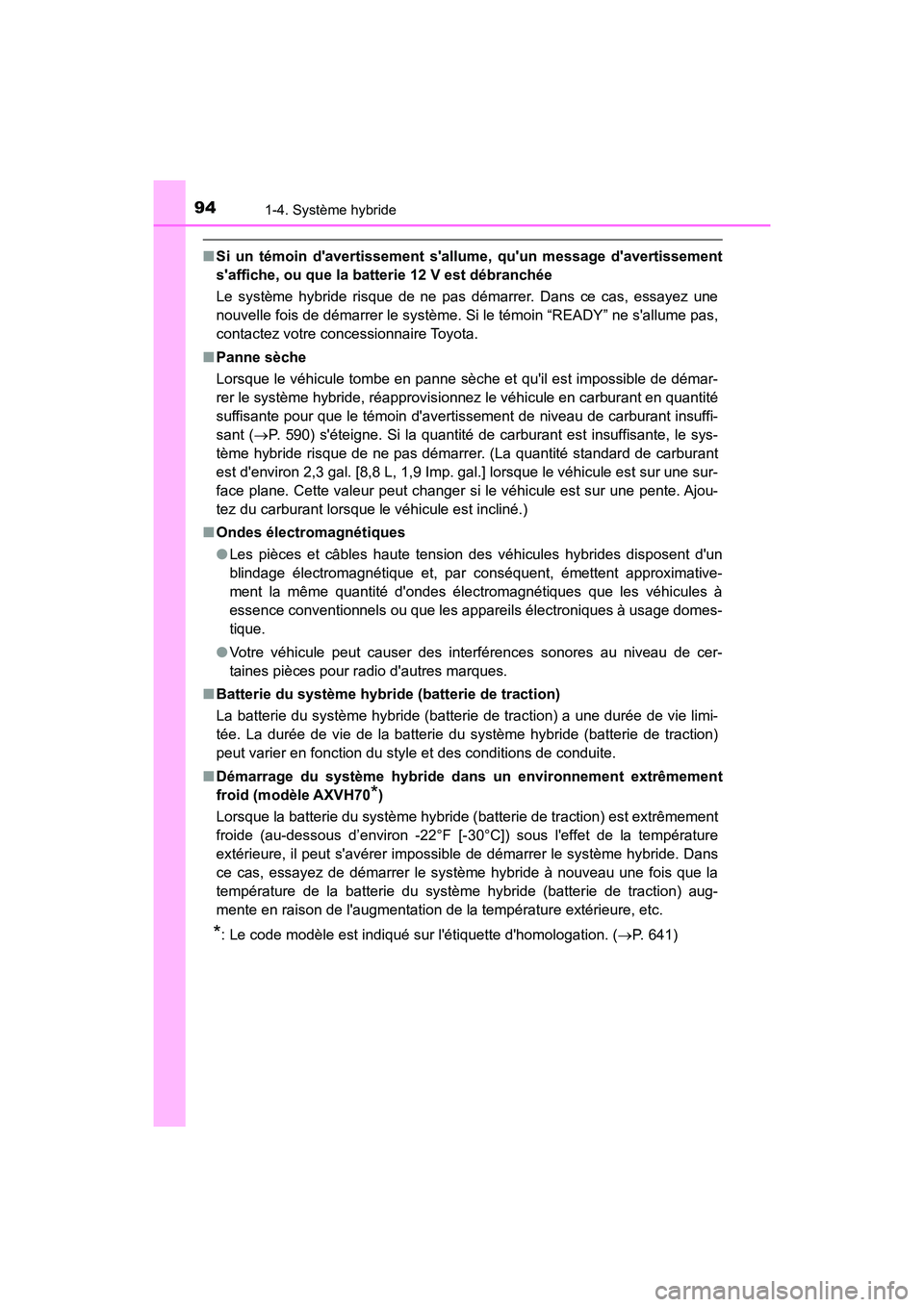

941-4. Système hybride
CAMRY_HV_D
■Si un témoin d'avertissement s'allu me, qu'un message d'avertissement
s'affiche, ou que la batt erie 12 V est débranchée
Le système hybride risque de ne pas démarrer. Dans ce cas, essayez une
nouvelle fois de démarrer le système. Si le témoin “READY” ne s'allume pas,
contactez votre concessionnaire Toyota.
■ Panne sèche
Lorsque le véhicule tombe en panne sèche et qu'il est impossible de démar-
rer le système hybride, réapprovisionnez le véhicule en carburant en quantité
suffisante pour que le témoin d'avertissement de niveau de carburant insuffi-
sant ( P. 590) s'éteigne. Si la quantité de carburant est insuffisante, le sys-
tème hybride risque de ne pas démarrer. (La quantité standard de carburant
est d'environ 2,3 gal. [8,8 L, 1,9 Imp. gal.] lorsque le véhicule est sur une sur-
face plane. Cette valeur peut changer si le véhicule est sur une pente. Ajou-
tez du carburant lorsque le véhicule est incliné.)
■ Ondes électromagnétiques
●Les pièces et câbles haute tension des véhicules hybrides disposent d'un
blindage électromagnétique et, par conséquent, émettent approximative-
ment la même quantité d'ondes électromagnétiques que les véhicules à
essence conventionnels ou que les appareils électroniques à usage domes-
tique.
● Votre véhicule peut causer des interférences sonores au niveau de cer-
taines pièces pour radio d'autres marques.
■ Batterie du système hybrid e (batterie de traction)
La batterie du système hybride (batterie de traction) a une durée de vie limi-
tée. La durée de vie de la batterie du système hybride (batterie de traction)
peut varier en fonction du style et des conditions de conduite.
■ Démarrage du système hybride dans un environnement extrêmement
froid (modèle AXVH70
*)
Lorsque la batterie du système hybride (batterie de traction) est extrêmement
froide (au-dessous d’environ -22°F [- 30°C]) sous l'effet de la température
extérieure, il peut s'avérer impossible de démarrer le système hybride. Dans
ce cas, essayez de démarrer le système hybride à nouveau une fois que la
température de la batterie du système hybride (batterie de traction) aug-
mente en raison de l'augmentation de la température extérieure, etc.
*: Le code modèle est indiqué sur l'étiquette d'homologation. ( P. 641)

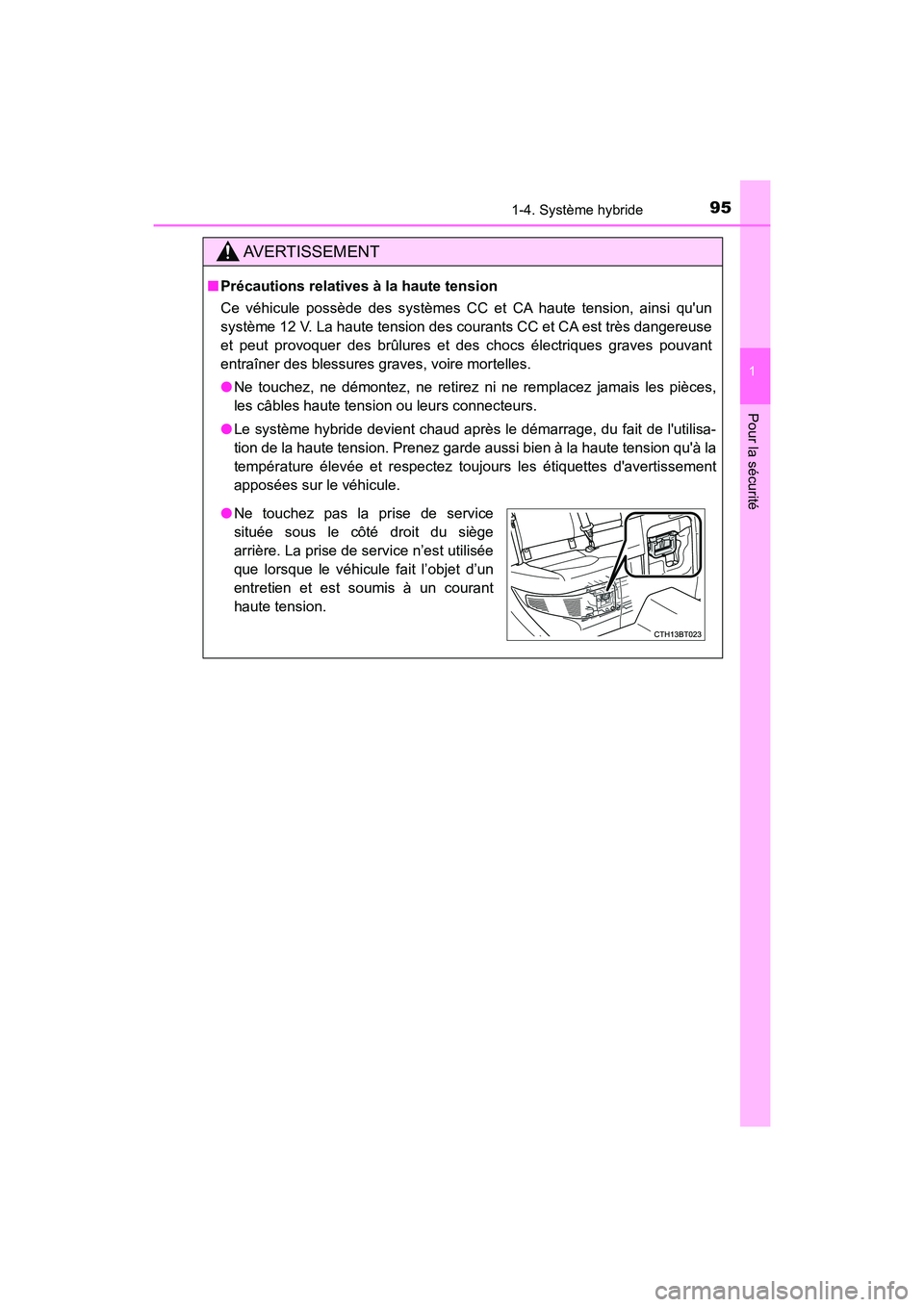

951-4. Système hybride
1
Pour la sécurité
CAMRY_HV_D
AVERTISSEMENT
■Précautions relatives à la haute tension
Ce véhicule possède des systèmes CC et CA haute tension, ainsi qu'un
système 12 V. La haute tension des courants CC et CA est très dangereuse
et peut provoquer des brûlures et des chocs électriques graves pouvant
entraîner des blessures graves, voire mortelles.
●Ne touchez, ne démontez, ne retirez ni ne remplacez jamais les pièces,
les câbles haute tension ou leurs connecteurs.
● Le système hybride devient chaud après le démarrage, du fait de l'utilisa-
tion de la haute tension. Prenez garde aussi bien à la haute tension qu'à la
température élevée et respectez toujours les étiquettes d'avertissement
apposées sur le véhicule.
●Ne touchez pas la prise de service
située sous le côté droit du siège
arrière. La prise de service n’est utilisée
que lorsque le véhicule fait l’objet d’un
entretien et est soumis à un courant
haute tension.

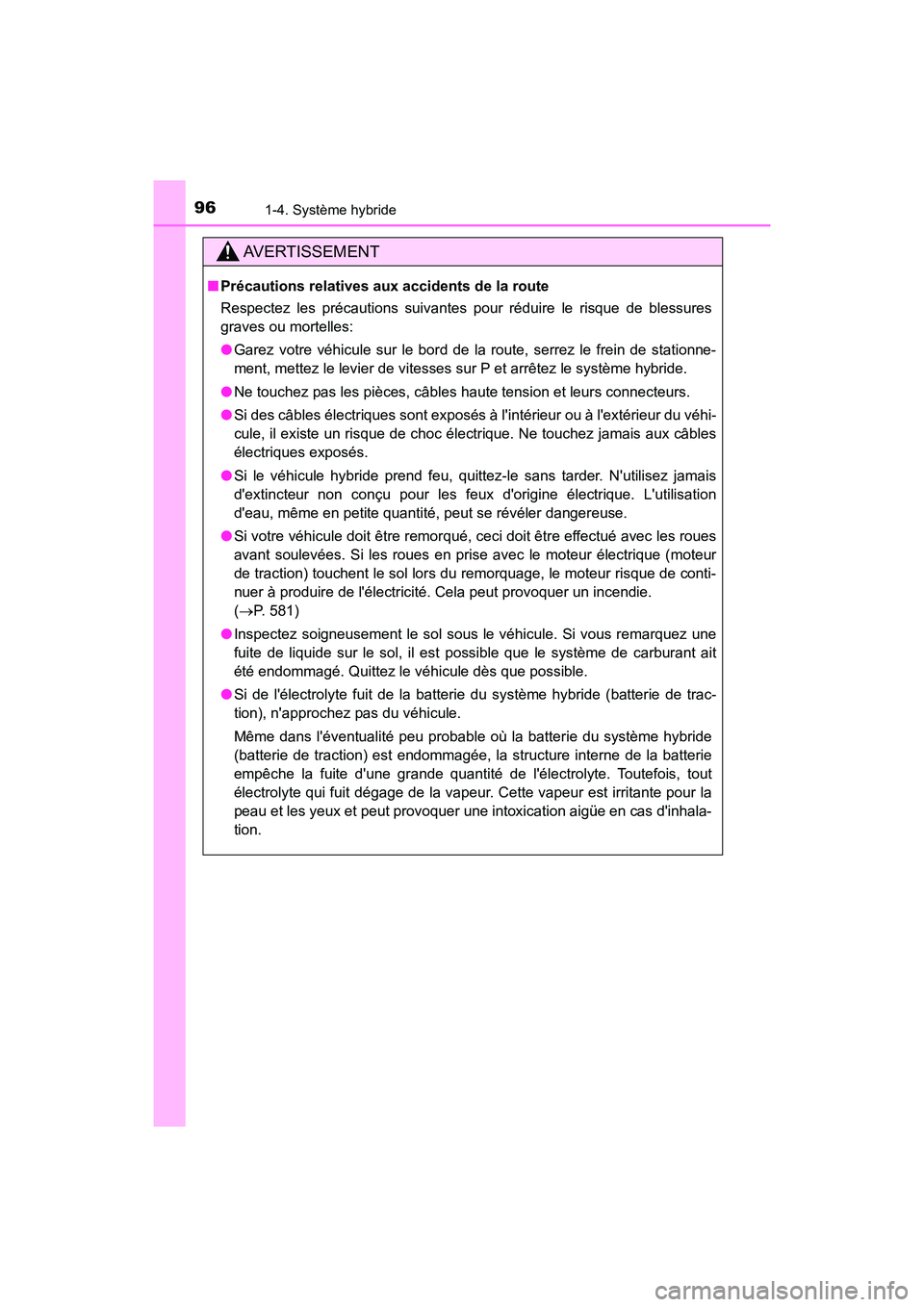

961-4. Système hybride
CAMRY_HV_D
AVERTISSEMENT
■Précautions relatives aux accidents de la route
Respectez les précautions suivantes pour réduire le risque de bles\
sures
graves ou mortelles:
●Garez votre véhicule sur le bord de la route, serrez le frein de stationne-
ment, mettez le levier de vitesses sur P et arrêtez le système hybride.
● Ne touchez pas les pièces, câbles haute tension et leurs connecteurs.
● Si des câbles électriques sont exposés à l'intérieur ou à l'extérieur du véhi-
cule, il existe un risque de choc électrique. Ne touchez jamais aux câbles
électriques exposés.
● Si le véhicule hybride prend feu, quittez-le sans tarder. N'utilisez jamais
d'extincteur non conçu pour les feux d'origine électrique. L'utilisation
d'eau, même en petite quantité, peut se révéler dangereuse.
● Si votre véhicule doit être remorqué, ceci doit être effectué avec les roues
avant soulevées. Si les roues en prise avec le moteur électrique (moteur
de traction) touchent le sol lors du remorquage, le moteur risque de conti-
nuer à produire de l'électricité. Cela peut provoquer un incend\
ie.
( P. 581)
● Inspectez soigneusement le sol sous le véhicule. Si vous remarquez une
fuite de liquide sur le sol, il est possible que le système de carburant ait
été endommagé. Quittez le véhicule dès que possible.
● Si de l'électrolyte fuit de la batterie du système hybride (batterie de trac-
tion), n'approchez pas du véhicule.
Même dans l'éventualité peu probable où la batterie du système hybride
(batterie de traction) est endommagée, la structure interne de la batterie
empêche la fuite d'une grande quantité de l'électrolyte. Toutefois, tout
électrolyte qui fuit dégage de la vapeur. Cette vapeur est irritante pour la
peau et les yeux et peut provoquer une intoxication aigüe en cas d'inhala-
tion.

971-4. Système hybride
1
Pour la sécurité
CAMRY_HV_D
AVERTISSEMENT
Modèle AXVH70*
●Ne touchez pas la batterie du système hybride (batterie de traction) si du
liquide s'en écoule ou y adhère. Si l'électrolyte (électrolyte organique à
base de carbone) de la batterie du système hybride (batterie de traction)
entre en contact avec les yeux ou la peau, il peut entraîner une cécité ou
des lésions cutanées. Dans l'éventualité peu probable où il entre en
contact avec les yeux ou la peau, rincez immédiatement et abondamment
à l'eau, et consultez un médecin immédiatement.
● N'approchez pas des éléments en combustion ou dont la température est
élevée de l'électrolyte.
L'électrolyte peut s'enflammer et provoquer un incendie.
*: Le code modèle est indiqué sur l'étiquette d'homologation. ( P. 641)
Modèles AXVH71*
●Si vous constatez une fuite de liquide, ne touchez pas le liquide, car il peut
s'agir d'un électrolyte alcalin puissant provenant de la batterie du système
hybride (batterie de traction). En cas de contact avec la peau ou les yeux,
rincez abondamment et immédiatement à l'eau ou, dans la mesure du
possible, avec une solution d'acide borique. Consultez un médecin immé-
diatement.
*: Le code modèle est indiqué sur l'étiquette d'homologation. ( P. 641)

981-4. Système hybride
CAMRY_HV_D
AVERTISSEMENT
■Batterie du système hybride (batterie de traction)
●Modèle AXVH70
*: Votre véhicule est équipé d'une batterie lithium-ion
scellée.
● Ne revendez, ne cédez ou ne modifiez jamais la batterie du système\
hybride. Afin d'éviter des accidents, les batteries des systèmes hybrides
qui ont été démontées de véhicules en fin de vie sont récupérées par le
biais des concessionnaires Toyota. Ne vous chargez pas vous-même de
la mise au rebut de la batterie.
À moins que la batterie ne soit correctement récupérée, ce qui suit peut
se produire, et occasionner des blessures graves, voire mortelles:
• La batterie du système hybride peut être mise au rebut ou jetée de
façon illégale, ce qui présente un danger pour l'environnement et
quelqu'un peut toucher une pièce haute tension, et recevoir un choc
électrique.
• La batterie du système hybride est destinée à être utilisée exclusive- ment avec votre véhicule hybride. Si la batterie du système hybride est
utilisée en dehors de votre véhicule ou modifiée de quelque manière
que ce soit, des accidents tels qu'un choc électrique, un dégagement
calorifique, de fumées, une explosion ou une fuite de l'électrolyte
peuvent se produire.
Lorsque vous revendez ou cédez votre véhicule, le risque d'accident est
extrêmement élevé car il est possible que la personne recevant le véhi-
cule ne soit pas informée de ces dangers.
● Si votre véhicule est mis au rebut sans que la batterie du système hybride
n'ait été retirée, il existe un danger de choc électrique grave en cas de
contact avec les pièces, les câbles haute tension et leurs connecteurs. Si
votre véhicule doit être mis au rebut, la mise au rebut de la batterie du sys-
tème hybride doit être prise en charge par votre concessionnaire Toyota
ou un atelier d'entretien qualifié. Si la batterie du système hybride n'est
pas mise au rebut correctement, elle risque de causer un choc électri\
que
pouvant entraîner des blessures graves, voire mortelles.
*: Le code modèle est indiqué sur l'étiquette d'homologation. ( P. 641)
