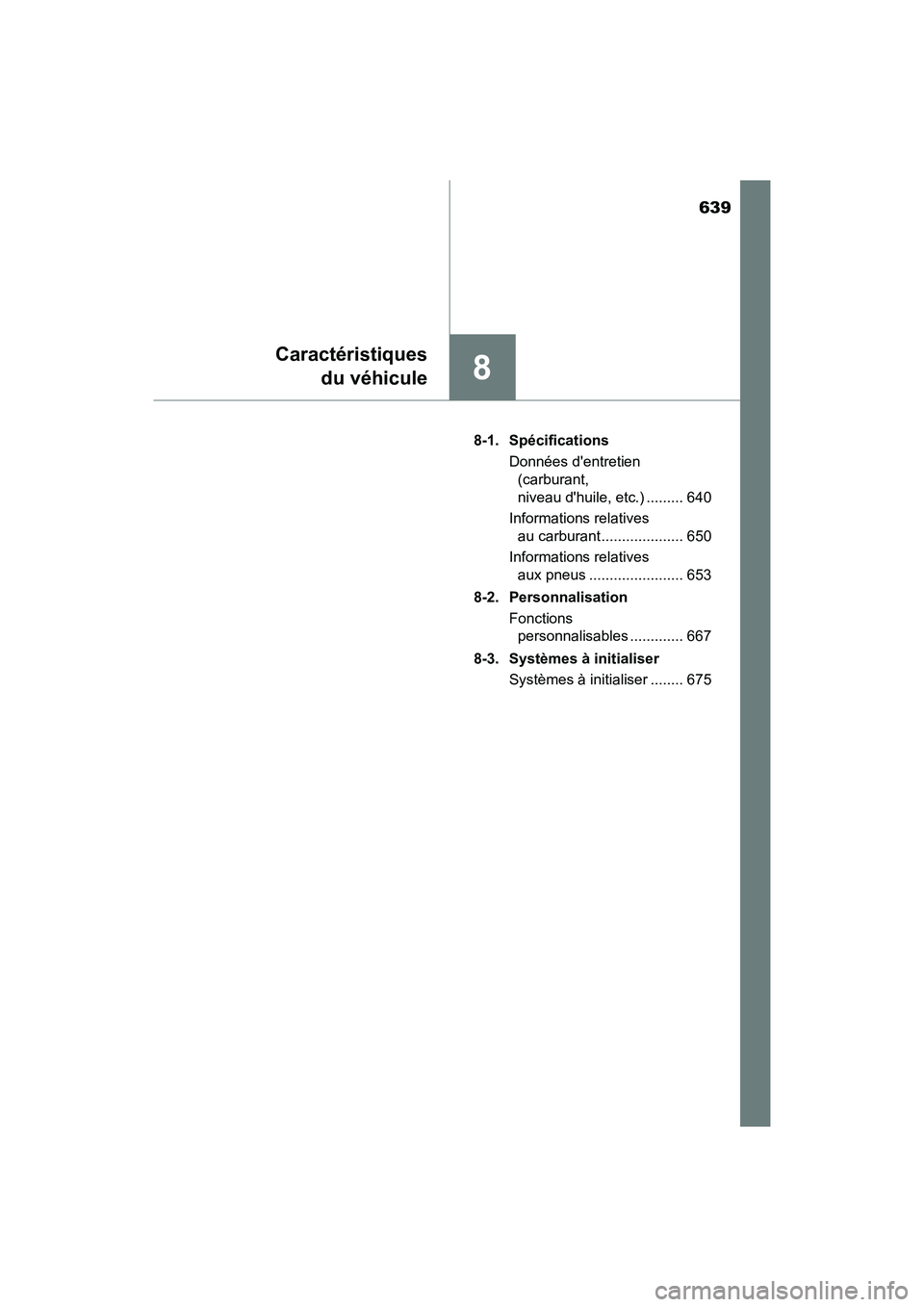

Caractéristiquesdu véhicule
8-1. Spécifications
Données d'entretien (carburant,
niveau d'huile, etc.) ......... 640
Informations relatives au carburant .................... 650
Informations relatives aux pneus ....................... 653
8-2. Personnalisation Fonctions personnalisables ............. 667
8-3. Systèmes à initialiser Systèmes à initialiser ........ 675

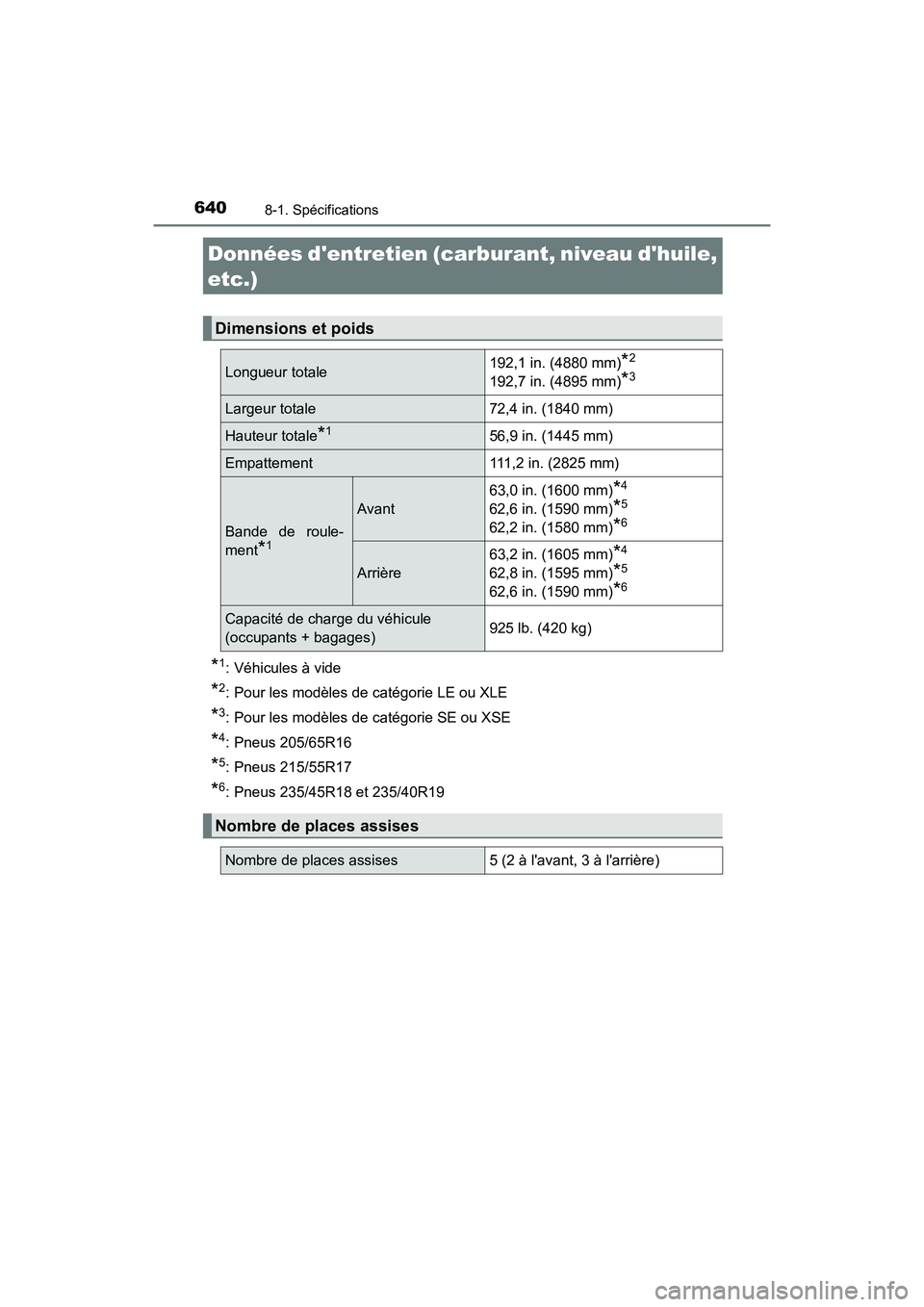

640
CAMRY_HV_D
8-1. Spécifications
*1: Véhicules à vide
*2: Pour les modèles de catégorie LE ou XLE
*3: Pour les modèles de catégorie SE ou XSE
*4: Pneus 205/65R16
*5: Pneus 215/55R17
*6: Pneus 235/45R18 et 235/40R19
Données d'entretien (carburant, niveau d'huile,
etc.)
Dimensions et poids
Longueur totale192,1 in. (4880 mm)*2
192,7 in. (4895 mm)*3
Largeur totale
72,4 in. (1840 mm)
Hauteur totale*156,9 in. (1445 mm)
Empattement 111,2 in. (2825 mm)
Bande de roule-
ment
*1
Avant63,0 in. (1600 mm)
*4
62,6 in. (1590 mm)*5
62,2 in. (1580 mm)*6
Arrière63,2 in. (1605 mm)
*4
62,8 in. (1595 mm)*5
62,6 in. (1590 mm)*6
Capacité de charge du véhicule
(occupants + bagages)
925 lb. (420 kg)
Nombre de places assises
Nombre de places assises
5 (2 à l'avant, 3 à l'arrière)

6418-1. Spécifications
8
Caractéristiques du véhicule
CAMRY_HV_D■

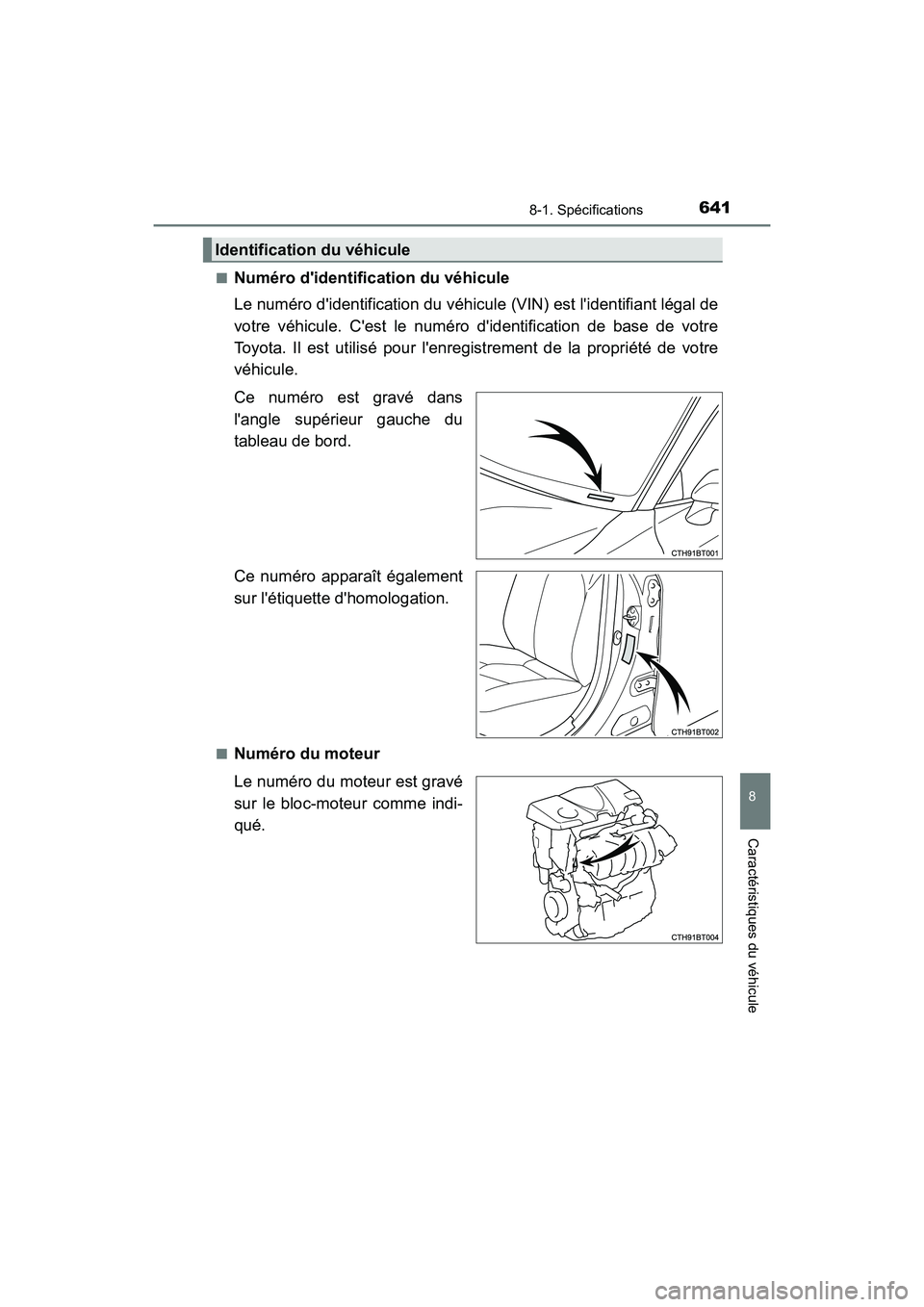

Numéro d'identification du véhicule
Le numéro d'identification du véhicule (VIN) est l'identifiant légal de
votre véhicule. C'est le numéro d'identification de base de votre
Toyota. Il est utilisé pour l'enregist
rement de la propriété de votre
véhicule.
Ce numéro est gravé dans
l'angle supérieur gauche du
tableau de bord.
Ce numéro apparaît également
sur l'étiquette d'homologation.
■Numéro du moteur
Le numéro du moteur est gravé
sur le bloc-moteur comme indi-
qué.
Identification du véhicule

6428-1. Spécifications
CAMRY_HV_D
*: Vérification du modèle de votre véhicule: P. 641

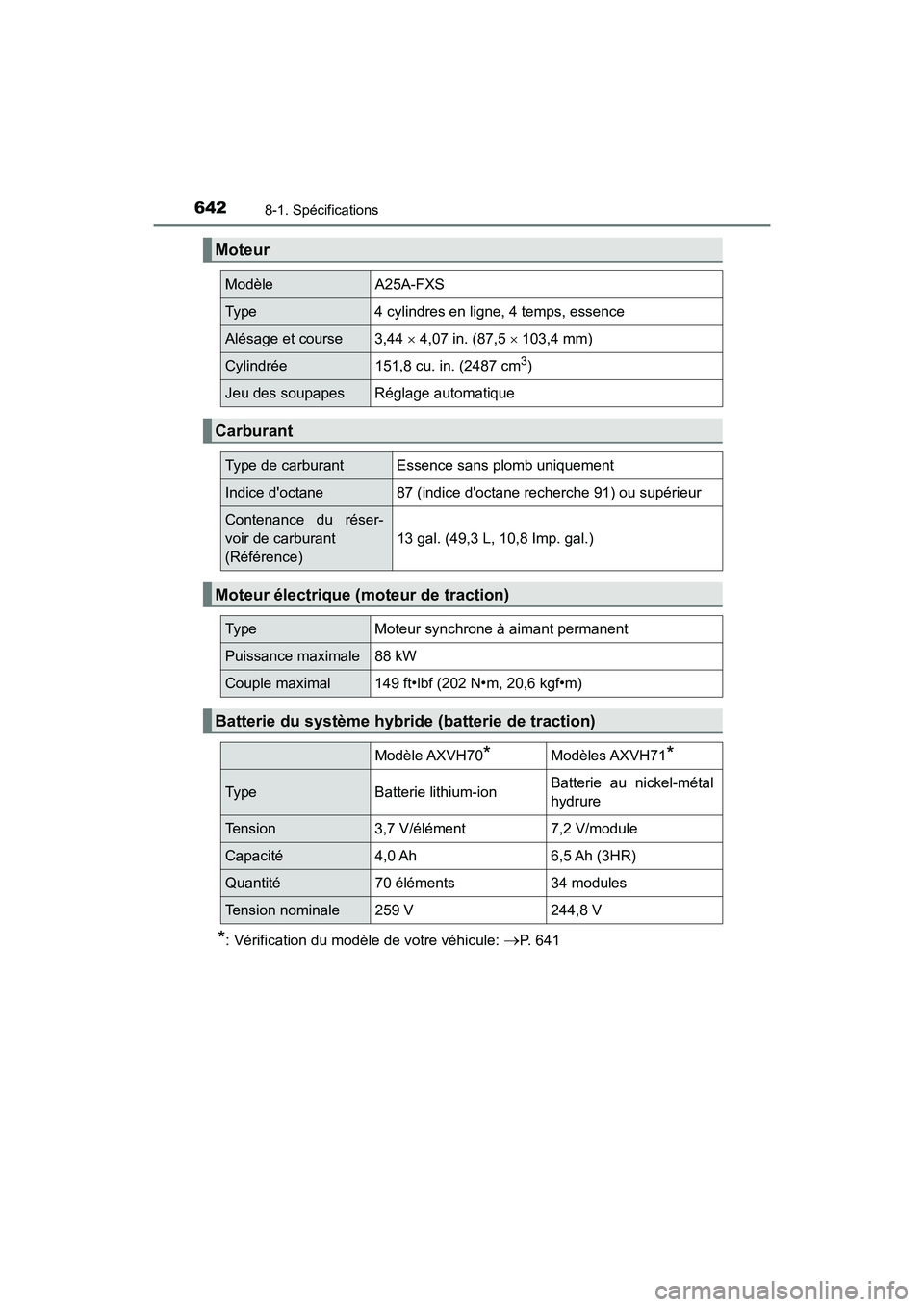

Moteur
ModèleA25A-FXS
Type4 cylindres en ligne, 4 temps, essence
Alésage et course 3,44  4,07 in. (87,5  103,4 mm)
Cylindrée 151,8 cu. in. (2487 cm3)
Jeu des soupapes Réglage automatique
Carburant
Type de carburant Essence sans plomb uniquement
Indice d'octane 87 (indice d'octane recherche 91) ou supérieur
Contenance du réser-
voir de carburant
(Référence) 13 gal. (49,3 L, 10,8 Imp. gal.)
Moteur électrique (moteur de traction)
Type
Moteur synchrone à aimant permanent
Puissance maximale 88 kW
Couple maximal 149 ft•lbf (202 N•m, 20,6 kgf•m)
Batterie du système hybride (batterie de traction)
Modèle AXVH70*Modèles AXVH71*
TypeBatterie lithium-ion Batterie au nickel-métal
hydrure
Tension
3,7 V/élément 7,2 V/module
Capacité4,0 Ah 6,5 Ah (3HR)
Quantité70 éléments 34 modules
Tension nominale 259 V 244,8 V

6438-1. Spécifications
8
Caractéristiques du véhicule
CAMRY_HV_D■
Contenance en huile (vidange et remplissage [référence*])
*: La contenance en huile moteur est une quantité de référence à utiliser lors
du changement de l'huile moteur. Chauffez le moteur puis éteignez le sys-
tème hybride, attendez plus de 5 minutes et vérifiez le niveau d'huile sur la
jauge.
■
Sélection de l'huile moteur
L'huile “Toyota Genuine Motor Oil” «Huile moteur Toyota d'origine»
est utilisée dans votr e véhicule Toyota. Ut ilisez l'huile approuvée
par Toyota “Toyota Genuine Motor Oil” «Huile moteur Toyota d'ori-
gine» ou une huile équivalente ré pondant aux critères suivants de
qualité et de viscosité.
Qualité de l'huile: Huile mo teur multigrade API SN/RC
Viscosité recommandée: SAE 0W-16
L'huile SAE 0W-16 constitue le
meilleur choix car elle garantit de
bonnes économies de carburant et
assure un bon démarrage par
temps froid.
Si l'huile SAE 0W-16 n'est pas dis-
ponible, vous pouvez utiliser une
huile SAE 0W-20. Cependant, elle
doit être remplacée par de l'huile
SAE 0W-16 lors de la prochaine
vidange d'huile.
Viscosité de l'huile (0W-16 est expliqué ici à titre d'exemple):
• La valeur 0W de 0W-16 indique l'aptitude de l'huile à permettre le démar- rage à froid. Les huiles dont l'indice précédant le W est bas facilitent
davantage le démarrage du moteur par temps froid.
• La valeur 16 de 0W-16 indique la viscosité de l'huile lorsque la tempéra- ture de l'huile est élevée. Une huile dont l'indice de viscosité est plus
élevé (valeur plus grande) peut être mieux adaptée si le véhicule est uti-
lisé à des vitesses élevées ou soumis à des conditions de charge
extrêmes.
Système de lubrification
Avec filtre 4,8 qt. (4,5 L, 4,0 Imp. qt.)
Sans filtre4,4 qt. (4,2 L, 3,7 Imp. qt.)
Température extérieure

6448-1. Spécifications
CAMRY_HV_D

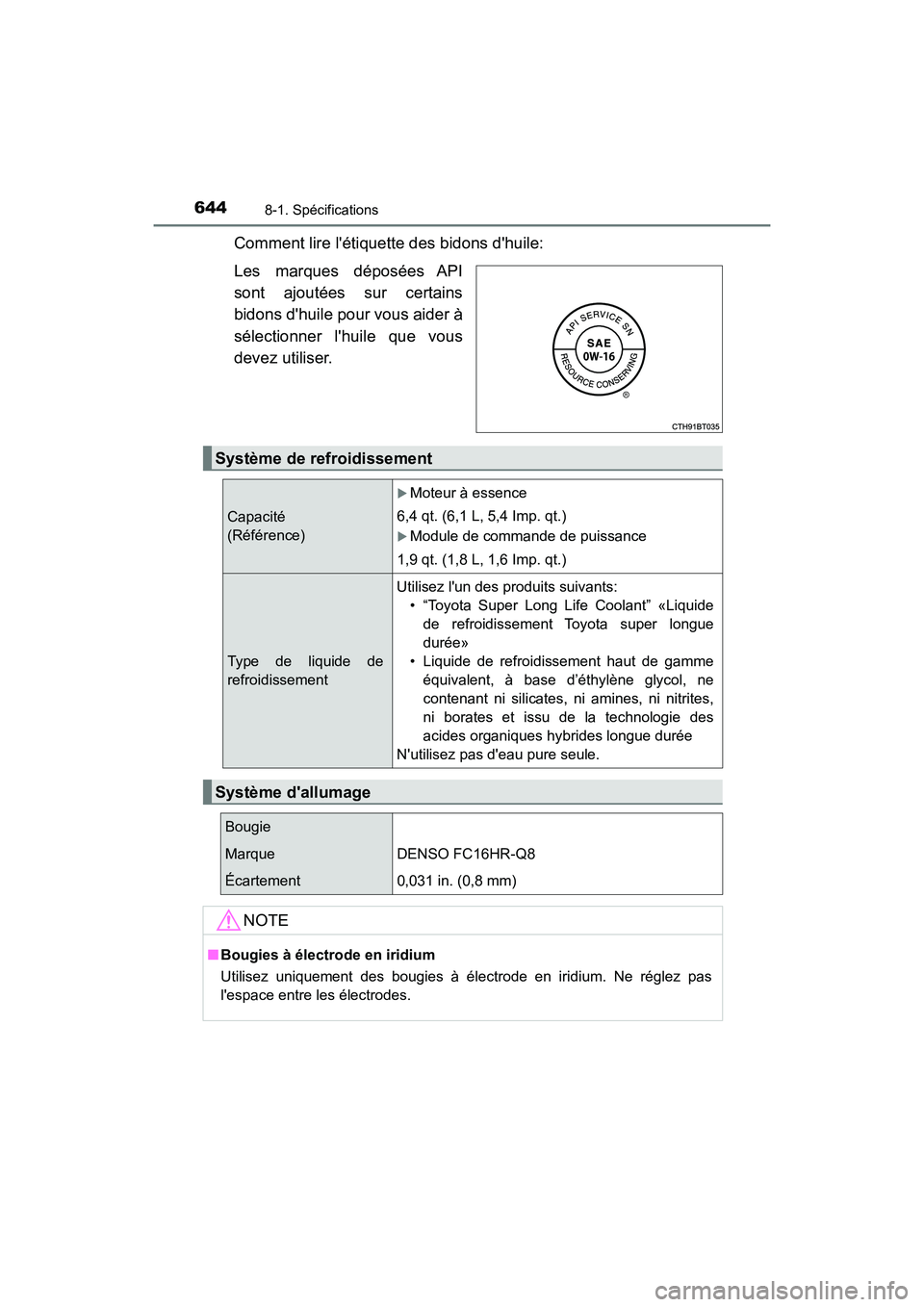

Comment lire l'étiquette des bidons d'huile:
Les marques déposées API
sont ajoutées sur certains
bidons d'huile pour vous aider à
sélectionner l'huile que vous
devez utiliser.
Système de refroidissement
Capacité
(Référence)
Moteur à essence
6,4 qt. (6,1 L, 5,4 Imp. qt.)
Module de commande de puissance
1,9 qt. (1,8 L, 1,6 Imp. qt.)
Type de liquide de
refroidissement Utilisez l'un des produits suivants:
• “Toyota Super Long Life Coolant” «Liquidede refroidissement Toyota super longue
durée»
• Liquide de refroidissement haut de gamme équivalent, à base d’éthylène glycol, ne
contenant ni silicates, ni amines, ni nitrites,
ni borates et issu de la technologie des
acides organiques hybrides longue durée
N'utilisez pas d'eau pure seule.
Système d'allumage
Bougie
MarqueDENSO FC16HR-Q8
Écartement0,031 in. (0,8 mm)
NOTE
■ Bougies à électrode en iridium
Utilisez uniquement des bougies à électrode en iridium. Ne réglez pas
l'espace entre les électrodes.

6458-1. Spécifications
8
Caractéristiques du véhicule
CAMRY_HV_D
*: La contenance en liquide est une quantité de référence. Si un remplacement est nécessaire, contactez votre concessionnaire
Toyota.
*: Hauteur minimum de la pédale lorsqu'elle est soumise à une force verti-cale de 67 lbf (300 N, 31 kgf), lorsque le système hybride fonctionne.

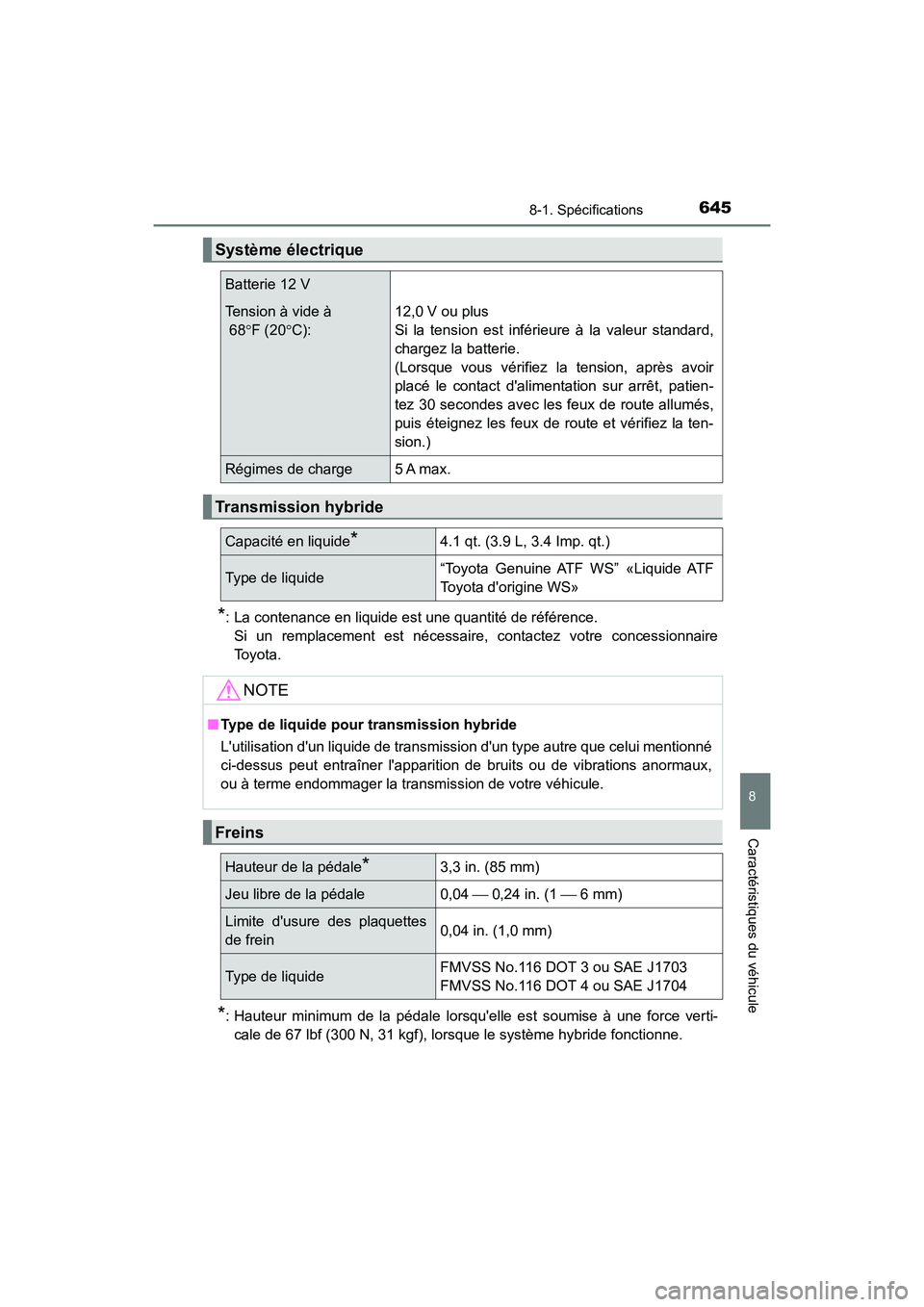

Système électrique
Batterie 12 V
Tension à vide à
68 F (20 C):12,0 V ou plus
Si la tension est inférieure à la valeur standard,
chargez la batterie.
(Lorsque vous vérifiez la tension, après avoir
placé le contact d'alimentation sur arrêt, patien-
tez 30 secondes avec les feux de route allumés,
puis éteignez les feux de route et vérifiez la ten-
sion.)
Régimes de charge5 A max.
Transmission hybride
Capacité en liquide*4.1 qt. (3.9 L, 3.4 Imp. qt.)
Type de liquide “Toyota Genuine ATF WS” «Liquide ATF
Toyota d'origine WS»
NOTE
■
Type de liquide pour transmission hybride
L'utilisation d'un liquide de transmission d'un type autre que celui mentionné
ci-dessus peut entraîner l'apparition de bruits ou de vibrations anormaux,
ou à terme endommager la transmission de votre véhicule.
Freins
Hauteur de la pédale*3,3 in. (85 mm)
Jeu libre de la pédale 0,04  0,24 in. (1  6 mm)
Limite d'usure des plaquettes
de frein0,04 in. (1,0 mm)
Type de liquide FMVSS No.116 DOT 3 ou SAE J1703
FMVSS No.116 DOT 4 ou SAE J1704

6468-1. Spécifications
CAMRY_HV_D
Ty p e A

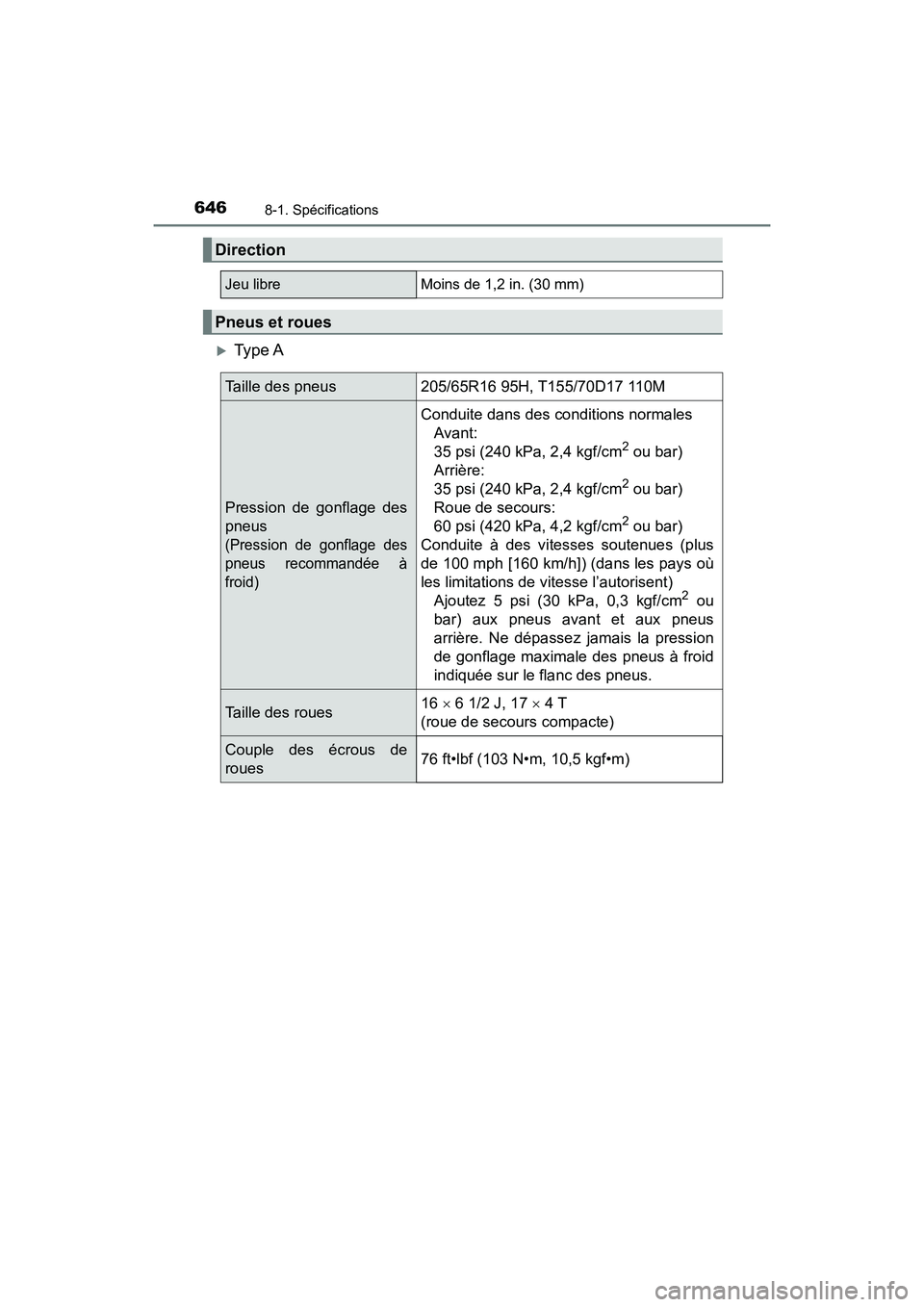

Direction
Jeu libreMoins de 1,2 in. (30 mm)
Pneus et roues
Taille des pneus205/65R16 95H, T 155/70D17 110M
Pression de gonflage des
pneus
(Pression de gonflage des
pneus recommandée à
froid)
Conduite dans des conditions normales
Avant:
35 psi (240 kPa, 2,4 kgf/cm
2 ou bar)
Arrière:
35 psi (240 kPa, 2,4 kgf/cm
2 ou bar)
Roue de secours:
60 psi (420 kPa, 4,2 kgf/cm
2 ou bar)
Conduite à des vitesses soutenues (plus
de 100 mph [160 km/h]) (dans les pays où
les limitations de vitesse l’autorisent) Ajoutez 5 psi (30 kPa, 0,3 kgf/cm
2 ou
bar) aux pneus avant et aux pneus
arrière. Ne dépassez jamais la pression
de gonflage maximale des pneus à froid
indiquée sur le flanc des pneus.
Taille des roues 16
 6 1/2 J, 17  4 T
(roue de secours compacte)
Couple des écrous de
roues76 ft•lbf (103 N•m, 10,5 kgf•m)

6478-1. Spécifications
8
Caractéristiques du véhicule
CAMRY_HV_D

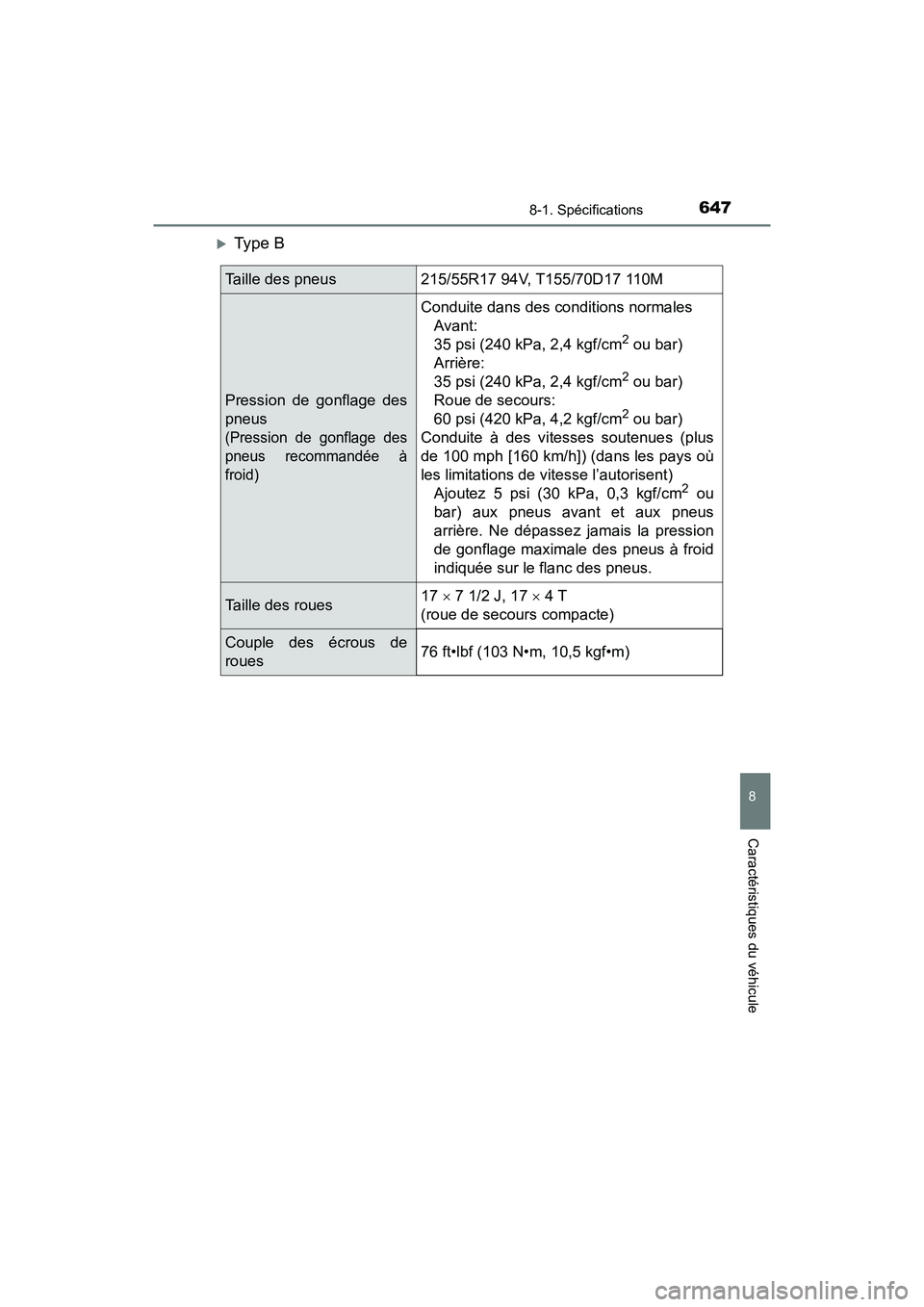

Ty p e B
Taille des pneus215/55R17 94V, T155/70D17 110M
Pression de gonflage des
pneus
(Pression de gonflage des
pneus recommandée à
froid)
Conduite dans des conditions normales
Avant:
35 psi (240 kPa, 2,4 kgf/cm
2 ou bar)
Arrière:
35 psi (240 kPa, 2,4 kgf/cm
2 ou bar)
Roue de secours:
60 psi (420 kPa, 4,2 kgf/cm
2 ou bar)
Conduite à des vitesses soutenues (plus
de 100 mph [160 km/h]) (dans les pays où
les limitations de vitesse l’autorisent) Ajoutez 5 psi (30 kPa, 0,3 kgf/cm
2 ou
bar) aux pneus avant et aux pneus
arrière. Ne dépassez jamais la pression
de gonflage maximale des pneus à froid
indiquée sur le flanc des pneus.
Taille des roues 17
 7 1/2 J, 17  4 T
(roue de secours compacte)
Couple des écrous de
roues76 ft•lbf (103 N•m, 10,5 kgf•m)

6488-1. Spécifications
CAMRY_HV_D

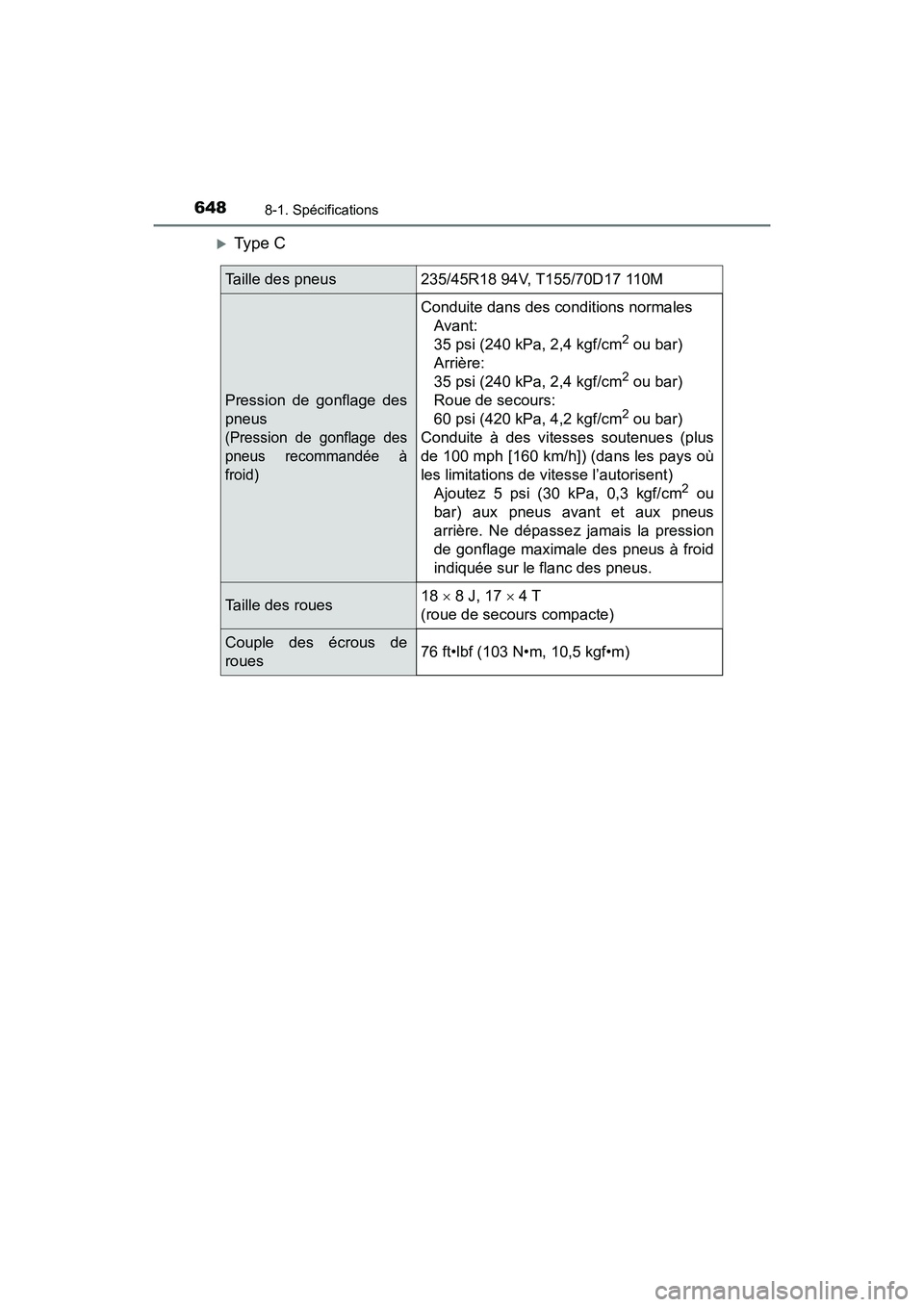

Ty p e C
Taille des pneus235/45R18 94V, T155/70D17 110M
Pression de gonflage des
pneus
(Pression de gonflage des
pneus recommandée à
froid)
Conduite dans des conditions normales
Avant:
35 psi (240 kPa, 2,4 kgf/cm
2 ou bar)
Arrière:
35 psi (240 kPa, 2,4 kgf/cm
2 ou bar)
Roue de secours:
60 psi (420 kPa, 4,2 kgf/cm
2 ou bar)
Conduite à des vitesses soutenues (plus
de 100 mph [160 km/h]) (dans les pays où
les limitations de vitesse l’autorisent) Ajoutez 5 psi (30 kPa, 0,3 kgf/cm
2 ou
bar) aux pneus avant et aux pneus
arrière. Ne dépassez jamais la pression
de gonflage maximale des pneus à froid
indiquée sur le flanc des pneus.
Taille des roues 18
 8 J, 17  4 T
(roue de secours compacte)
Couple des écrous de
roues76 ft•lbf (103 N•m, 10,5 kgf•m)
