TOYOTA COROLLA 2013 Manuel du propriétaire (in French)

449
4-3. Entretien à faire soi-même
4
Entretien et soin
COROLLA_D

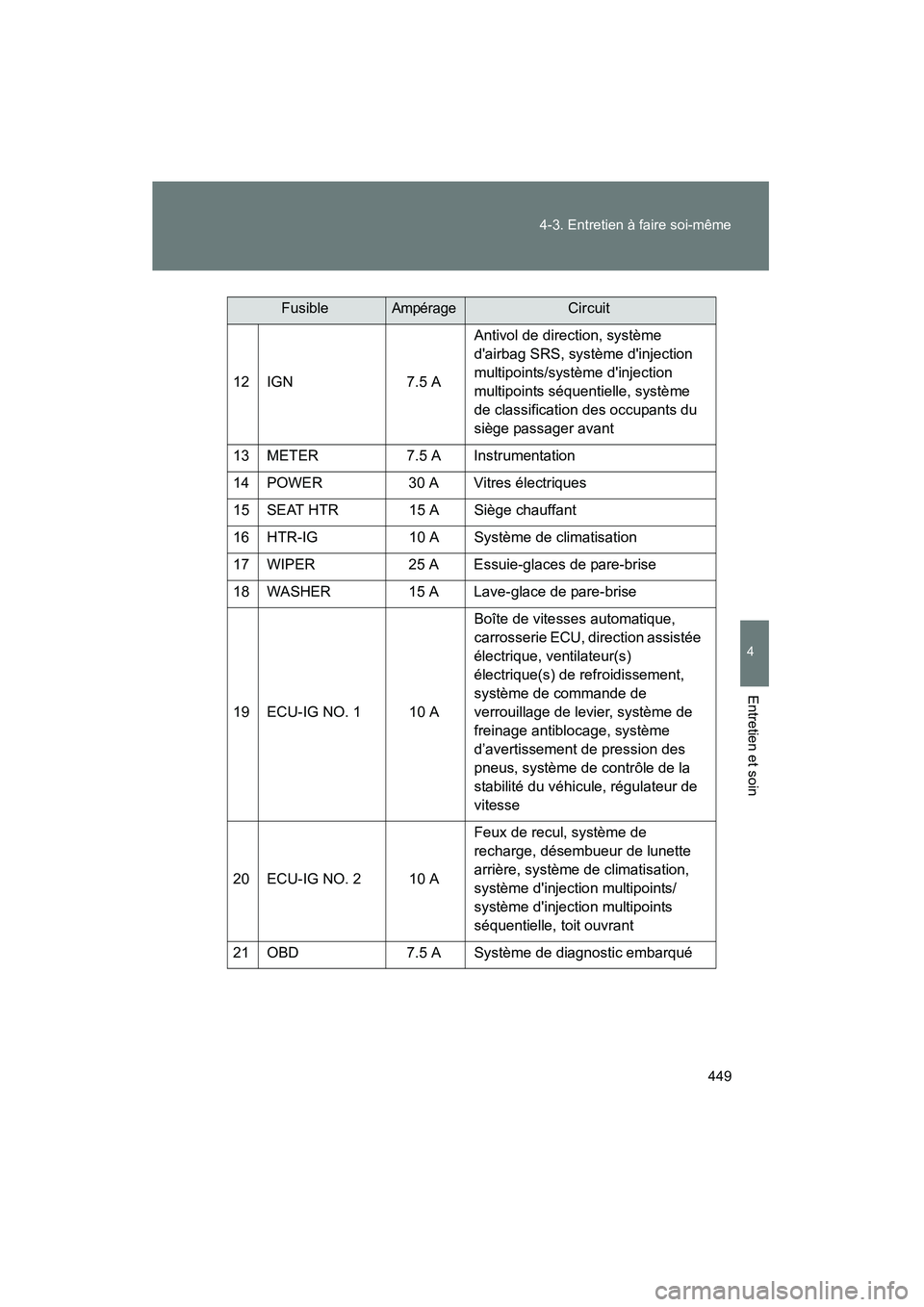

12 IGN
7.5 AAntivol de direction, système
d'airbag SRS, système d'injection
multipoints/système d'injection
multipoints séquentielle, système
de classification des occupants du
siège passager avant
13 METER 7.5 A Instrumentation
14 POWER 30 A Vitres électriques
15 SEAT HTR 15 A Siège chauffant
16 HTR-IG 10 A Système de climatisation
17 WIPER 25 A Essuie-glaces de pare-brise
18 WASHER 15 A Lave-glace de pare-brise
19 ECU-IG NO. 1 10 A Boîte de vitesses automatique,
carrosserie ECU, direction assistée
électrique, ventilateur(s)
électrique(s) de refroidissement,
système de commande de
verrouillage de levier, système de
freinage antiblocage, système
d’avertissement de pression des
pneus, système de contrôle de la
stabilité du véhicule, régulateur de
vitesse
20 ECU-IG NO. 2 10 A Feux de recul, système de
recharge, désembueur de lunette
arrière, système de climatisation,
système d'injection multipoints/
système d'injection multipoints
séquentielle, toit ouvrant
21 OBD 7.5 A Système de diagnostic embarqué
FusibleAmpérageCircuit

450 4-3. Entretien à faire soi-même
COROLLA_D
22 STOP10 AFeux de stop, troisième feu stop,
système de freinage antiblocage,
carrosserie ECU, système
d'injection multipoints/système
d'injection multipoints séquentielle,
système de commande de
verrouillage de levier, système de
contrôle de la stabilité du véhicule
23 DOOR 25 ASystème de verrouillage centralisé
des portes
24 ACC-B 25 A CIG, ACC
25 FR FOG 15 A Feux antibrouillard avant
26 AM1 7.5 A Circuit de démarreur, ACC, CIG
FusibleAmpérageCircuit

451
4-3. Entretien à faire soi-même
4
Entretien et soin
COROLLA_D
■

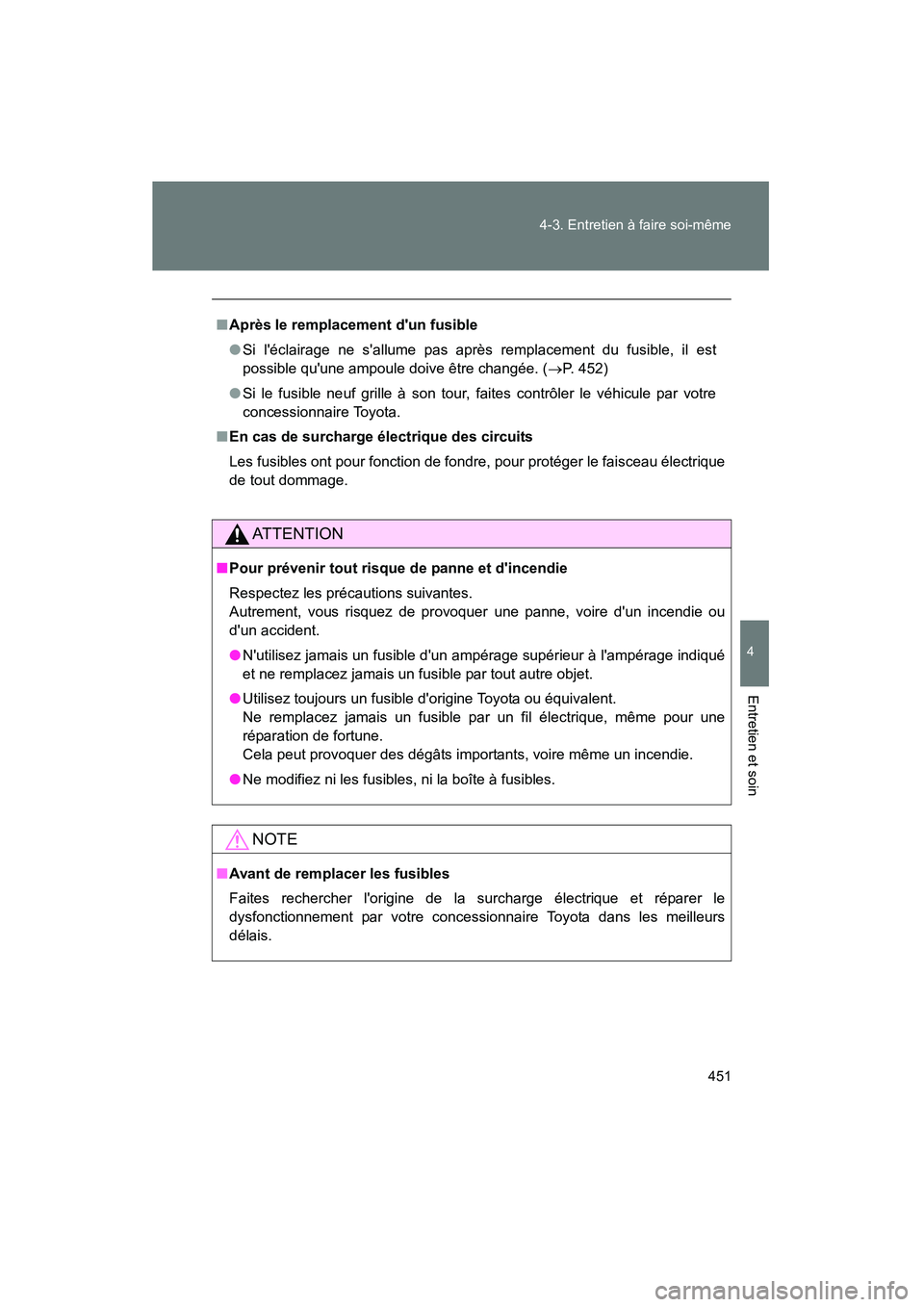

Après le remplacement d'un fusible
● Si l'éclairage ne s'allume pas après remplacement du fusible, il est
possible qu'une ampoule doive être changée. ( →P. 452)
● Si le fusible neuf grille à son tour, faites contrôler le véhicule par votre
concessionnaire Toyota.
■ En cas de surcharge électrique des circuits
Les fusibles ont pour fonction de fondre, pour protéger le faisceau électrique
de tout dommage.
AT T E N T I O N
■Pour prévenir tout risque de panne et d'incendie
Respectez les précautions suivantes.
Autrement, vous risquez de provoquer une panne, voire d'un incendie ou
d'un accident.
● N'utilisez jamais un fusible d'un ampérage supérieur à l'ampérage indiqué
et ne remplacez jamais un fusible par tout autre objet.
● Utilisez toujours un fusible d'origine Toyota ou équivalent.
Ne remplacez jamais un fusible par un fil électrique, même pour une
réparation de fortune.
Cela peut provoquer des dégâts importants, voire même un incendie.
● Ne modifiez ni les fusibles, ni la boîte à fusibles.
NOTE
■Avant de remplacer les fusibles
Faites rechercher l'origine de la surcharge électrique et réparer le
dysfonctionnement par votre concessionnaire Toyota dans les meilleurs
délais.

452
4-3. Entretien à faire soi-même
COROLLA_D
Ampoules
Vous pouvez changer par vous-même les ampoules suivantes. La
difficulté de remplacement des ampoules dépend de celles-ci. Si le
remplacement nécessaire de l'ampoule vous semble difficile à
effectuer, faites appel votre concessionnaire Toyota.
Pour de plus amples informations sur le remplacement des autres
ampoules du véhicule, consultez votre concessionnaire Toyota.
■ Préparez une ampoule de remplacement.
Vérifiez la puissance en Watts de l'ampoule à remplacer.
(→ P. 538)
■ Emplacement des ampoules à l'avant
Feux de route
et éclairage de
jour
Feux de croisementClignotants et feux de stationnement avant
Feux antibrouillard avant (sur modèles équipés)
Feux de position
latéraux avant

453
4-3. Entretien à faire soi-même
4
Entretien et soin
COROLLA_D
■
Emplacement des ampoules à l'arrière
Feux de stop/arrière et feux
de position arrière Clignotants arrière
Feux de recul
Éclairages de plaque
d'immatriculation

454 4-3. Entretien à faire soi-même
COROLLA_D
Remplacement des ampoules■ Feux de croisement
Tournez le culot de l'ampoule
dans le sens antihoraire.
Appuyez sur l'ergot de sécurité
et décrochez l’ampoule.
■ Feux de route et éclairages de jour
Tournez le culot de l'ampoule
dans le sens antihoraire.
1ÉTAPE
2ÉTAPE
1ÉTAPE

455
4-3. Entretien à faire soi-même
4
Entretien et soin
COROLLA_D
Appuyez sur l'ergot de sécurité
et décrochez l’ampoule.
■ Feux antibrouillard avant (sur modèles équipés)
Enlevez les boulons et le clip de
fixation de la doublure d'aile.
Démontez partiellement la
doublure d'aile.
2ÉTAPE
1ÉTAPE
2ÉTAPE

456 4-3. Entretien à faire soi-même
COROLLA_DAppuyez sur l'ergot de sécurité
et décrochez l’ampoule.
Tournez le culot de l'ampoule
dans le sens antihoraire.
3ÉTAPE
4ÉTAPE

457
4-3. Entretien à faire soi-même
4
Entretien et soin
COROLLA_D
■
Clignotants avant/feux de stationnement et feux de position
latéraux avant
Tournez le volant à l’opposé du côté sur lequel vous travaillez.
Ceci décalera le pneu pour fournir plus de place.
Enlevez les boulons et les clips de fixation de la doublure
d'aile.
Démontez partiellement la
doublure d'aile.
1ÉTAPE
2ÉTAPE
3ÉTAPE

458 4-3. Entretien à faire soi-même
COROLLA_DTournez le culot de l'ampoule
dans le sens antihoraire.
Feu de position latéral avant
Clignotant/feu de
stationnement avant
Retirez l'ampoule. Feu de position latéral avant
Clignotant/feu de
stationnement avant
4ÉTAPE
5ÉTAPE
