TOYOTA COROLLA 2013 Manuel du propriétaire (in French)

5
En cas de problème
489
5-2. Mesures à prendre en cas d'urgence
COROLLA_D
Si vous avez un pneu crevé
Démontez la roue dont le pneu est crevé et remplacez-la par la
roue de secours.
■Avant de lever le véhicule avec le cric
●Garez le véhicule sur un sol dur, bien à plat.
● Serrez le frein de stationnement.
● Placez le sélecteur de vitesses sur P (boîte de vitesses
automatique) ou sur R (boîte de vitesses manuelle).
● Arrêtez le moteur.
● Allumez les feux de détresse.
■ Emplacement de la roue de secours, du cric et de l'outillage
*: L’accessoire de cric est utilisé lorsque vous levez votre véhicule avec un cric d’atelier. ( →P. 397)
Roue de
secours Cric
Clé
d'écrou
de roueManivelle
de cricAccessoire de
cric*

490 5-2. Mesures à prendre en cas d'urgence
COROLLA_D
Accès au cricEnlevez l'habillage du plancher
du coffre.
Serrez
Desserrez
1ÉTAPE
2ÉTAPE

5
En cas de problème
491
5-2. Mesures à prendre en cas d'urgence
COROLLA_D
Accès à la roue de secours
Enlevez l'habillage du plancher
du coffre.
Retirez le plateau à outils.
Desserrez l'écrou de maintien de
la roue de secours.
1ÉTAPE
2ÉTAPE
3ÉTAPE

492 5-2. Mesures à prendre en cas d'urgence
COROLLA_D
Remplacement d'une roue crevéeCalez les roues.
Véhicules équipés de jantes en
acier, enlevez l'enjoliveur de
roue avec la clé.
Pour protéger l'enjoliveur de
roue, intercaler un chiffon entre
la clé et l'enjoliveur de roue,
comme indiqué sur la figure.
1ÉTAPE
Roue crevée
Position des cales de roue
Avant
Côté
gauche
En arrière
de la roue
arrière
droite
Côté
droit
En arrière
de la roue
arrière
gauche
Arrière
Côté
gauche
En avant
de la roue
avant
droite
Côté
droit
En avant
de la roue
avant
gauche
2ÉTAPE

5
En cas de problème
493
5-2. Mesures à prendre en cas d'urgence
COROLLA_D
Desserrez légèrement les
écrous de roue (d'un tour).
Tournez la partie “A” du cric à la
main jusqu’à amener l’encoche
au contact du point de levage du
bas de caisse.
Les repères de point de levage
se trouvent sous le longeron. Ils
marquent la position du point de
levage.
3ÉTAPE
4ÉTAPE

494 5-2. Mesures à prendre en cas d'urgence
COROLLA_DLevez le véhicule jusqu'à
décoller à peine la roue du sol.
Enlevez tous les écrous de roue
et la roue.
Lorsque vous posez la roue à
plat sur le sol, tournez-la avec le
côté saillant de la jante vers le
haut afin d'éviter d'en rayer la
surface.
Montage de la roue
Nettoyez les portées de la roue
et vérifiez l'absence de tout
corps étranger.
Toute présence d'un corps
étranger sur les portées de la
roue risque de provoquer le
desserrage des écrous de roue
pendant la marche du véhicule
et de faire tomber la roue du
véhicule.
5ÉTAPE
6ÉTAPE
1ÉTAPE

5
En cas de problème
495
5-2. Mesures à prendre en cas d'urgence
COROLLA_D
Montez la roue et vissez les écrous de roue à la main jusqu'à
les serrer sans peine.
Remplacement d’une roue en acier avec une roue de secours
compacte
Serrez les écrous jusqu'à ce que
la partie conique entre
légèrement en contact avec le
chanfrein du voile de la jante.
Remplacement d’une roue en aluminium avec une roue de
secours compacte Serrez les écrous jusqu'à ce que
la partie conique entre
légèrement en contact avec le
chanfrein du voile de la jante.
Reposez le véhicule au sol.
2ÉTAPE
Partie conique
Chanfrein du
voile de la jante
Partie conique
Chanfrein du
voile de la jante
3ÉTAPE

496 5-2. Mesures à prendre en cas d'urgence
COROLLA_DSerrez vigoureusement chaque
roue, à deux ou trois reprises,
dans l'ordre indiqué sur la figure.
Couple de serrage:
76 ft•lbf (103 N•m, 10,5 kgf•m)
Rangez soigneusement la roue crevée, le cric et tous les
outils.
4ÉTAPE
5ÉTAPE

5
En cas de problème
497
5-2. Mesures à prendre en cas d'urgence
COROLLA_D

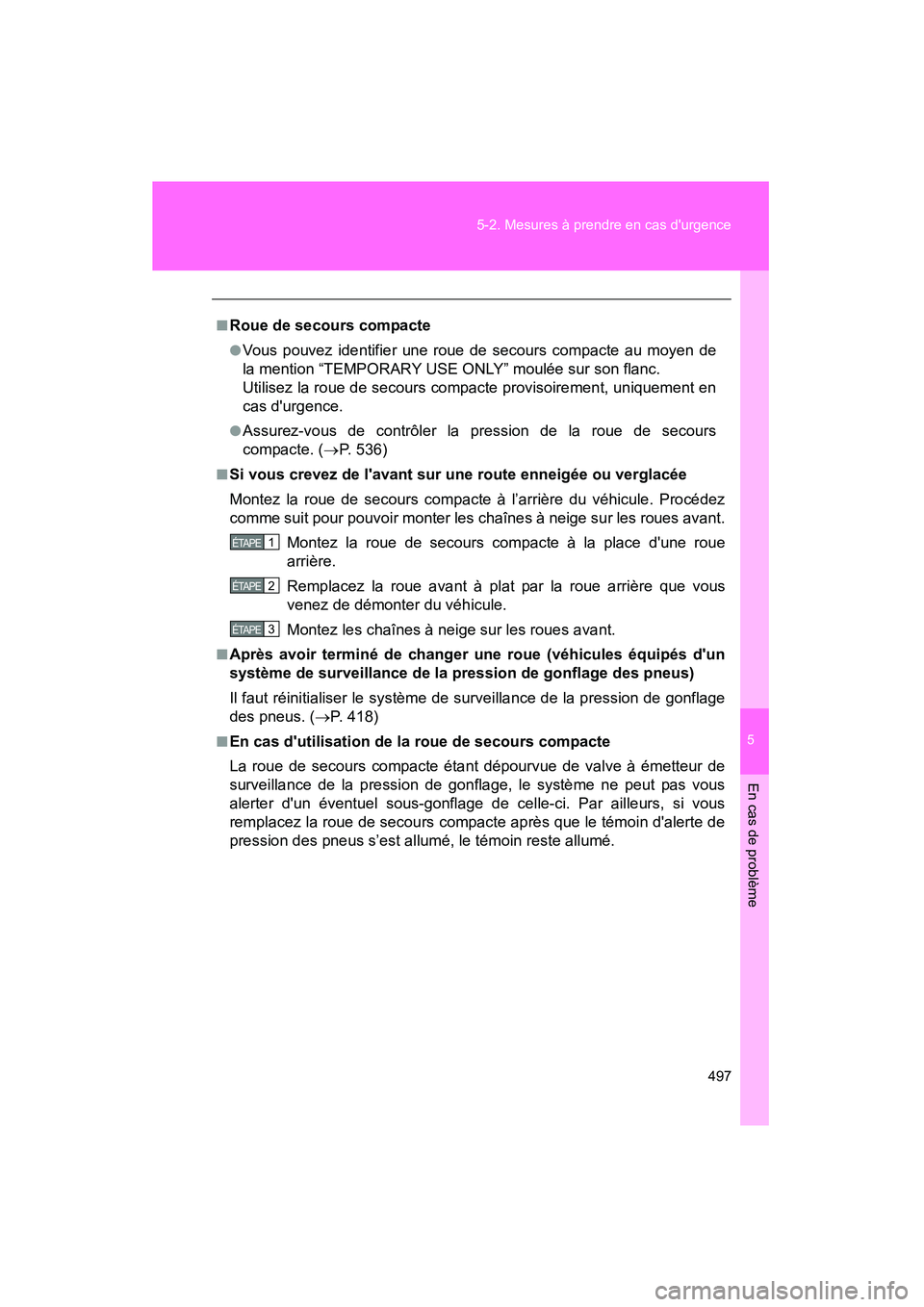

■Roue de secours compacte
●Vous pouvez identifier une roue de secours compacte au moyen de
la mention “TEMPORARY USE ONLY” moulée sur son flanc.
Utilisez la roue de secours compacte provisoirement, uniquement en
cas d'urgence.
●Assurez-vous de contrôler la pression de la roue de secours
compacte. (
→P. 536)
■Si vous crevez de l'avant sur une route enneigée ou verglacée
Montez la roue de secours compacte à l’arrière du véhicule. Procédez
comme suit pour pouvoir monter les chaînes à neige sur les roues avant.
Montez la roue de secours compacte à la place d'une roue
arrière.
Remplacez la roue avant à plat par la roue arrière que vous
venez de démonter du véhicule.
Montez les chaînes à neige sur les roues avant.
■Après avoir terminé de changer une roue (véhicules équipés d'un
système de surveillance de la pression de gonflage des pneus)
Il faut réinitialiser le système de surveillance de la pression de gonflage
des pneus. ( →P. 418)
■En cas d'utilisation de la roue de secours compacte
La roue de secours compacte étant dépourvue de valve à émetteur de
surveillance de la pression de gonflage, le système ne peut pas vous
alerter d'un éventuel sous-gonflage de celle-ci. Par ailleurs, si vous
remplacez la roue de secours compacte après que le témoin d'alerte de
pression des pneus s’est allumé, le témoin reste allumé.
1ÉTAPE
2ÉTAPE
3ÉTAPE

498 5-2. Mesures à prendre en cas d'urgence
COROLLA_D

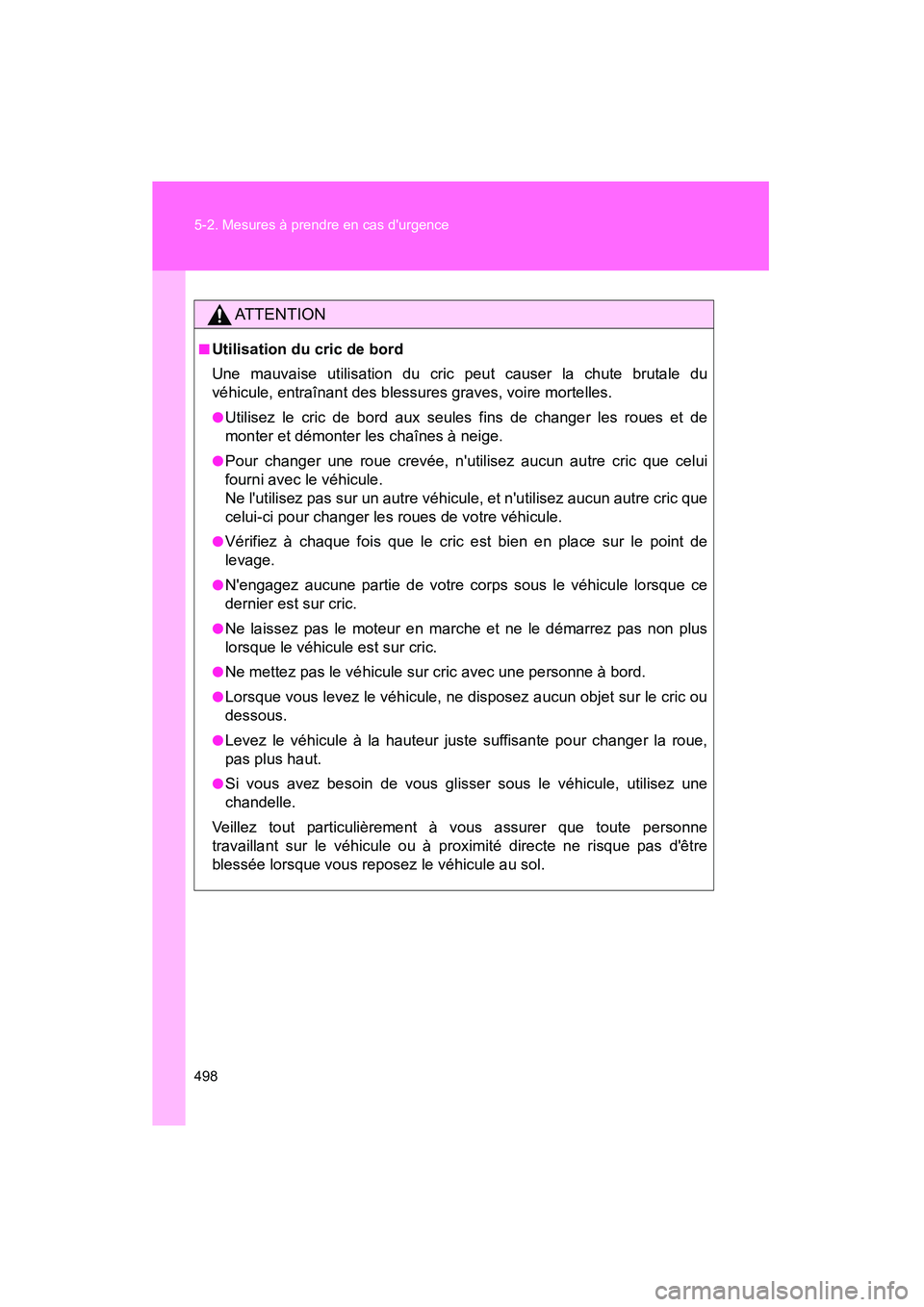

AT T E N T I O N
■Utilisation du cric de bord
Une mauvaise utilisation du cric peut causer la chute brutale du
véhicule, entraînant des blessures graves, voire mortelles.
●Utilisez le cric de bord aux seules fins de changer les roues et de
monter et démonter les chaînes à neige.
●Pour changer une roue crevée, n'utilisez aucun autre cric que celui
fourni avec le véhicule.
Ne l'utilisez pas sur un autre véhicule, et n'utilisez aucun autre cric que
celui-ci pour changer les roues de votre véhicule.
●Vérifiez à chaque fois que le cric est bien en place sur le point de
levage.
●N'engagez aucune partie de votre corps sous le véhicule lorsque ce
dernier est sur cric.
●Ne laissez pas le moteur en marche et ne le démarrez pas non plus
lorsque le véhicule est sur cric.
●Ne mettez pas le véhicule sur cric avec une personne à bord.
●Lorsque vous levez le véhicule, ne disposez aucun objet sur le cric ou
dessous.
●Levez le véhicule à la hauteur juste suffisante pour changer la roue,
pas plus haut.
●Si vous avez besoin de vous glisser sous le véhicule, utilisez une
chandelle.
Veillez tout particulièrement à vous assurer que toute personne
travaillant sur le véhicule ou à proximité directe ne risque pas d'être
blessée lorsque vous reposez le véhicule au sol.
