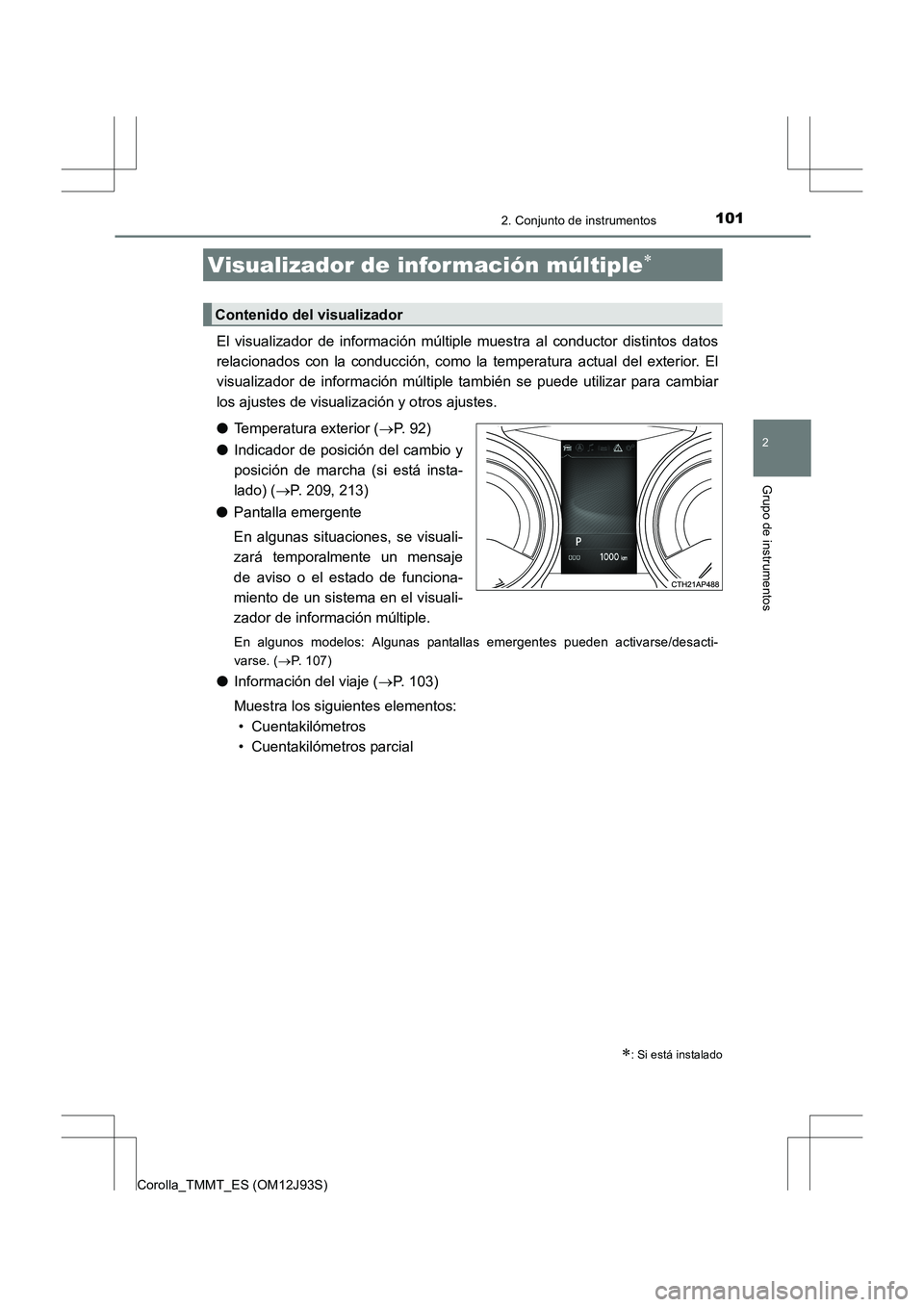

TOYOTA COROLLA 2016 Manual del propietario (in Spanish)

1012. Conjunto de instrumentos
2
Grupo de instrumentos
Corolla_TMMT_ES (OM12J93S)
El visualizador de información múltiple muestra al conductor distintos datos
relacionados con la conducción, como la temperatura actual del exterior. El
visualizador de información múltiple también se puede utilizar para cambiar
los ajustes de visualización y otros ajustes.
●Temperatura exterior ( →P. 92)
● Indicador de posición del cambio y
posición de marcha (si está insta-
lado) ( →P. 209, 213)
● Pantalla emergente
En algunas situaciones, se visuali-
zará temporalmente un mensaje
de aviso o el estado de funciona-
miento de un sistema en el visuali-
zador de información múltiple.
En algunos modelos: Algunas pantallas emergentes pueden activarse/desacti-
varse. ( →P. 107)
● Información del viaje ( →P. 103)
Muestra los siguientes elementos: • Cuentakilómetros
• Cuentakilómetros parcial
Visualizador de información múltiple∗
∗: Si está instalado
Contenido del visualizador

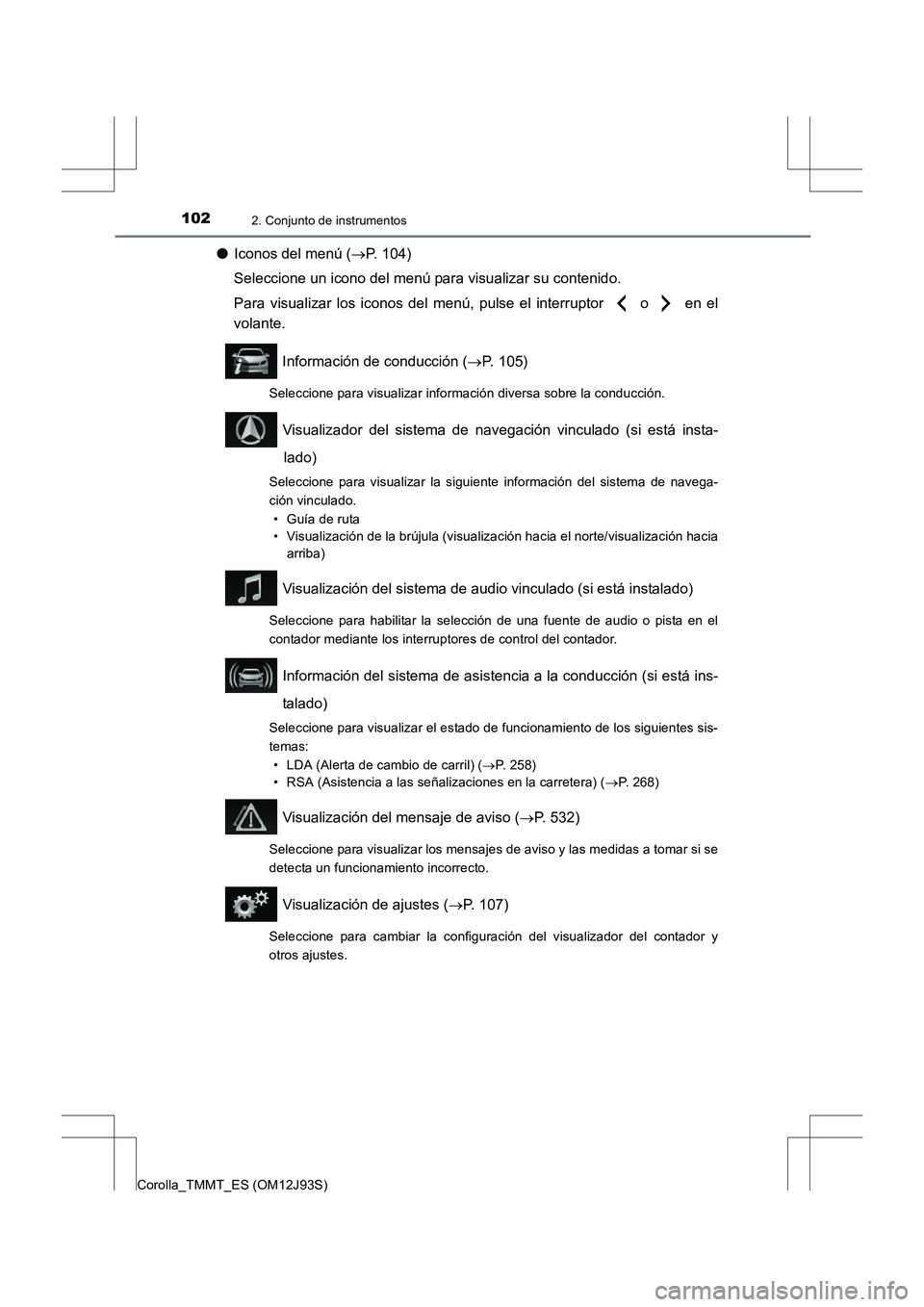

1022. Conjunto de instrumentos
Corolla_TMMT_ES (OM12J93S)
●Iconos del menú ( →P. 104)
Seleccione un icono del menú para visualizar su contenido.
Para visualizar los iconos del menú, pulse el interruptor o en el
volante.
Información de conducción ( →P. 105)
Seleccione para visualizar información diversa sobre la conducción.
Visualizador del sistema de navegación vinculado (si está insta-
lado)
Seleccione para visualizar la siguiente información del sistema de navega-
ción vinculado. • Guía de ruta
• Visualización de la brújula (visualización hacia el norte/visualización hacia arriba)
Visualización del sistema de audio vinculado (si está instalado)
Seleccione para habilitar la selección de una fuente de audio o pista en el
contador mediante los interruptores de control del contador.
Información del sistema de asistencia a la conducción (si está ins-
talado)
Seleccione para visualizar el estado de funcionamiento de los siguientes sis-
temas:
• LDA (Alerta de cambio de carril) ( →P. 258)
• RSA (Asistencia a las señalizaciones en la carretera) ( →P. 268)
Visualización del mensaje de aviso ( →P. 532)
Seleccione para visualizar los mensajes de aviso y las medidas a tomar si se
detecta un funcionamiento incorrecto.
Visualización de ajustes ( →P. 107)
Seleccione para cambiar la configuración del visualizador del contador y
otros ajustes.

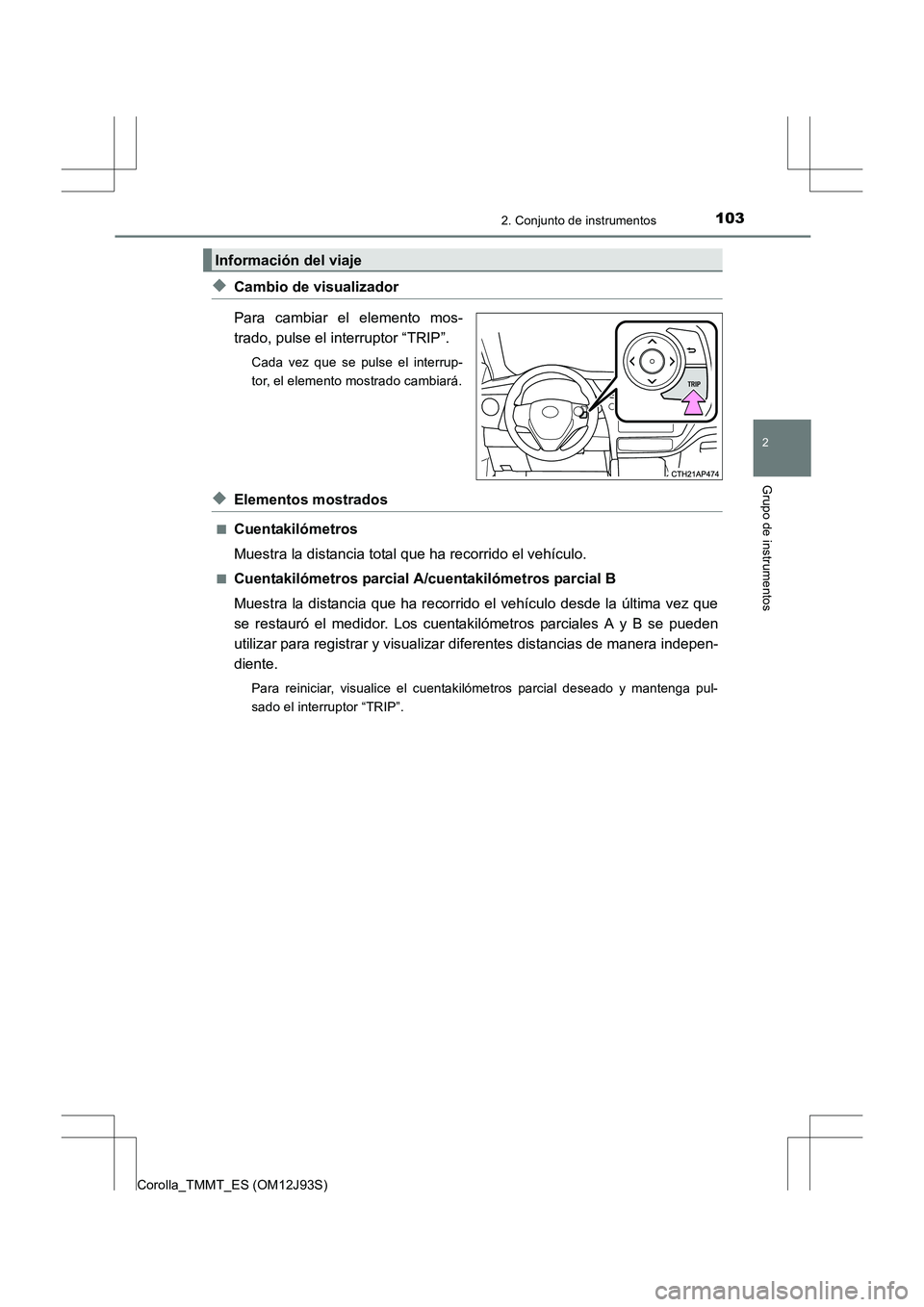

1032. Conjunto de instrumentos
2
Grupo de instrumentos
Corolla_TMMT_ES (OM12J93S)
◆Cambio de visualizador
Para cambiar el elemento mos-
trado, pulse el interruptor “TRIP”.
Cada vez que se pulse el interrup-
tor, el elemento mostrado cambiará.
◆Elementos mostrados
■Cuentakilómetros
Muestra la distancia total que ha recorrido el vehículo.
■Cuentakilómetros parcial A/cuentakilómetros parcial B
Muestra la distancia que ha recorrido el vehículo desde la última vez que
se restauró el medidor. Los cuentakilómetros parciales A y B se pueden
utilizar para registrar y visualizar diferentes distancias de manera indepen-
diente.
Para reiniciar, visualice el cuentakilómetros parcial deseado y mantenga pul-
sado el interruptor “TRIP”.
Información del viaje

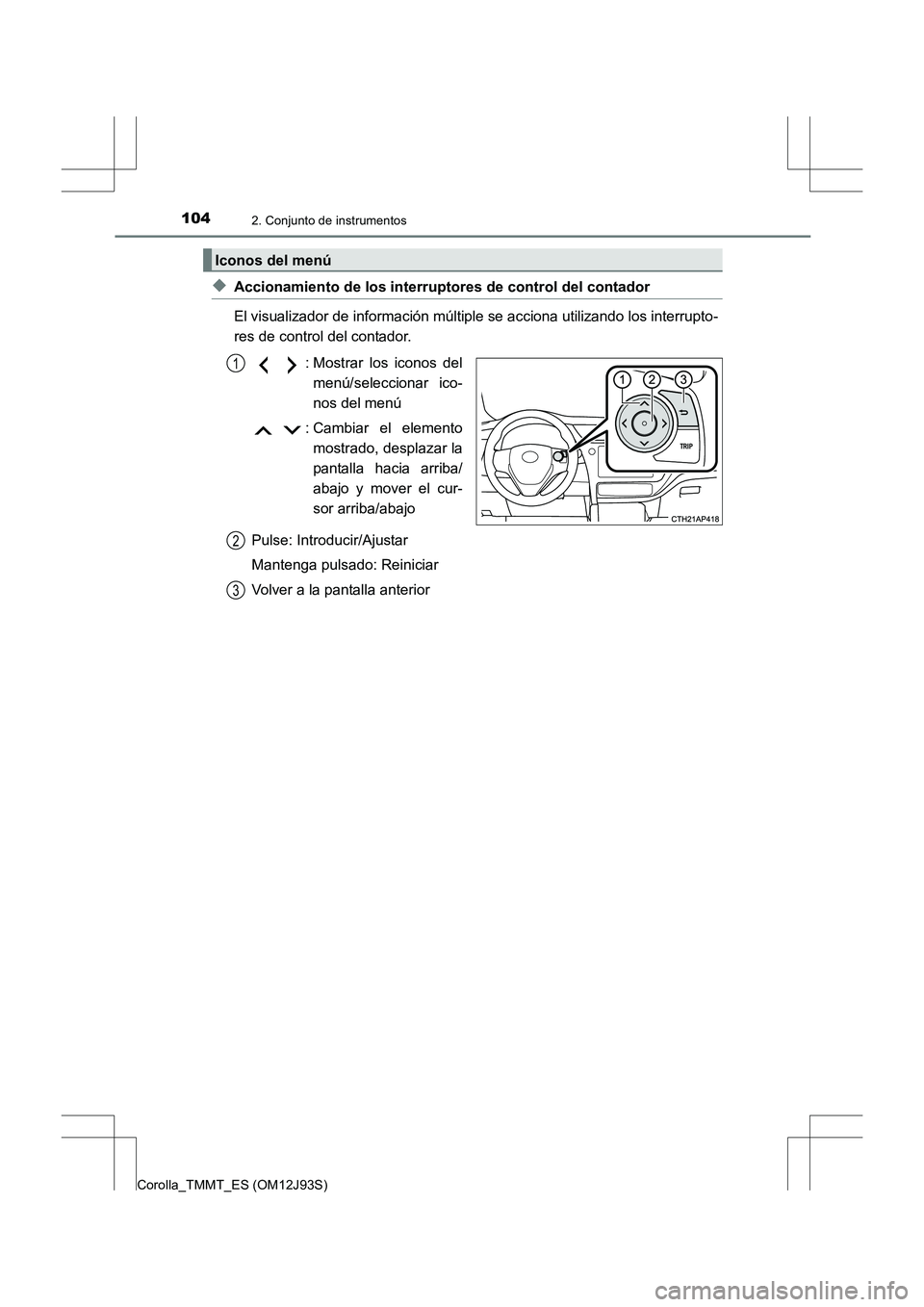

1042. Conjunto de instrumentos
Corolla_TMMT_ES (OM12J93S)
◆Accionamiento de los interruptores de control del contador
El visualizador de información múltiple se acciona utilizando los interrupto-
res de control del contador.: Mostrar los iconos delmenú/seleccionar ico-
nos del menú
: Cambiar el elemento mostrado, desplazar la
pantalla hacia arriba/
abajo y mover el cur-
sor arriba/abajo
Pulse: Introducir/Ajustar
Mantenga pulsado: Reiniciar
Volver a la pantalla anterior
Iconos del menú
1
2
3

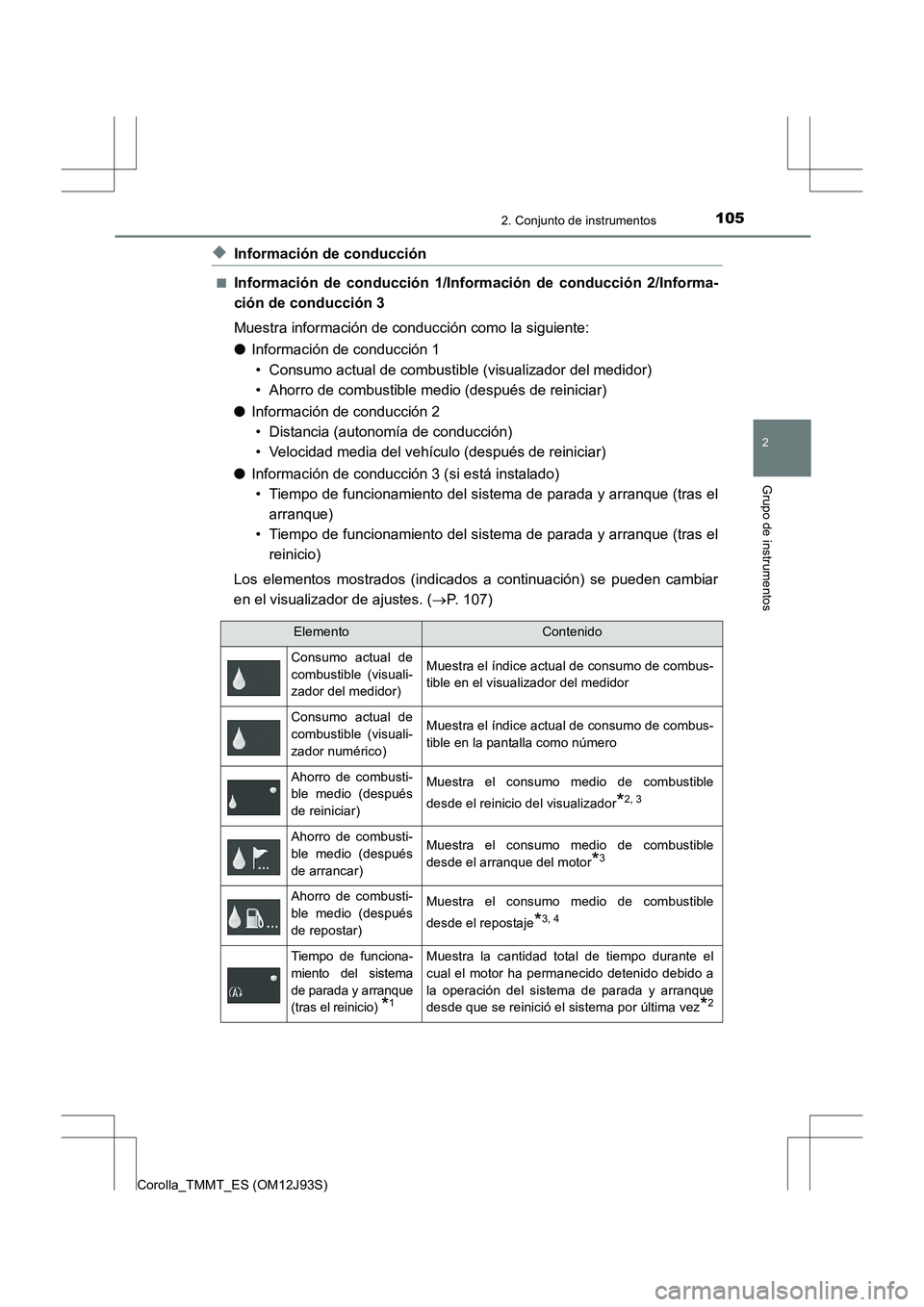

1052. Conjunto de instrumentos
2
Grupo de instrumentos
Corolla_TMMT_ES (OM12J93S)
◆Información de conducción
■Información de conducción 1/Información de conducción 2/Informa-
ción de conducción 3
Muestra información de conducción como la siguiente:
●Información de conducción 1
• Consumo actual de combustible (visualizador del medidor)
• Ahorro de combustible medio (después de reiniciar)
● Información de conducción 2
• Distancia (autonomía de conducción)
• Velocidad media del vehículo (después de reiniciar)
● Información de conducción 3 (si está instalado)
• Tiempo de funcionamiento del sistema de parada y arranque (tras el
arranque)
• Tiempo de funcionamiento del sistema de parada y arranque (tras el reinicio)
Los elementos mostrados (indicados a continuación) se pueden cambiar
en el visualizador de ajustes. ( →P. 107)
ElementoContenido
Consumo actual de
combustible (visuali-
zador del medidor) Muestra el índice actual de consumo de combus-
tible en el visualizador del medidor
Consumo actual de
combustible (visuali-
zador numérico)Muestra el índice actual de consumo de combus-
tible en la pantalla como número
Ahorro de combusti-
ble medio (después
de reiniciar)Muestra el consumo medio de combustible
desde el reinicio del visualizador
*2, 3
Ahorro de combusti-
ble medio (después
de arrancar)Muestra el consumo medio de combustible
desde el arranque del motor
*3
Ahorro de combusti-
ble medio (después
de repostar)Muestra el consumo medio de combustible
desde el repostaje
*3, 4
Tiempo de funciona-
miento del sistema
de parada y arranque
(tras el reinicio)
*1
Muestra la cantidad total de tiempo durante el
cual el motor ha permanecido detenido debido a
la operación del sistema de parada y arranque
desde que se reinició el sistema por última vez
*2

1062. Conjunto de instrumentos
Corolla_TMMT_ES (OM12J93S)
*1: Si está instalado
*2: Los valores que se pueden reiniciar se visualizarán con un círculo ( ) en laesquina superior derecha.
Para reiniciar, visualice el elemento deseado y mantenga pulsado el interruptor . Si se pueden reiniciar los dos elementos visualizados, aparecerá una pantalla
de selección de reinicio.
*3: Use el consumo de combustible visualizado únicamente como referencia.
*4: Cuando solamente se añade una pequeña cantidad de combustible al depósito, es posible que el visualizador no se actualice.
Cuando reposte, apague el interruptor del motor. Si el vehículo es repostado sin
apagar el interruptor del motor, el visualizador podría no actualizarse.
*5: Esta distancia se calcula según su consumo medio de combustible. Como resul-
tado, la distancia real de conducción puede variar con respecto al valor mostrado.
Tiempo de funciona-
miento del sistema
de parada y arran-
que (tras el arran-
que)
*1
Muestra la cantidad de tiempo durante el cual el
motor ha permanecido detenido debido a la ope-
ración del sistema de parada y arranque desde
que se arrancó el motor
Velocidad media del
vehículo (después
de reiniciar)Muestra la velocidad media del vehículo desde el
reinicio del visualizador
*2
Velocidad media del
vehículo (después
de arrancar)Muestra la velocidad media del vehículo desde el
arranque del motor
Tiempo transcurrido
(después de reini-
ciar)Muestra el tiempo transcurrido desde el reinicio
del visualizador
*2
Tiempo transcurrido
(después de arran-
car)Muestra el tiempo transcurrido desde el arranque
del motor
Distancia (autono-
mía de conducción)Muestra la autonomía de conducción para el
combustible restante
*4, 5
Distancia (después
de arrancar)Muestra la distancia de conducción desde el
arranque del vehículo
BlancoNo hay elemento
ElementoContenido

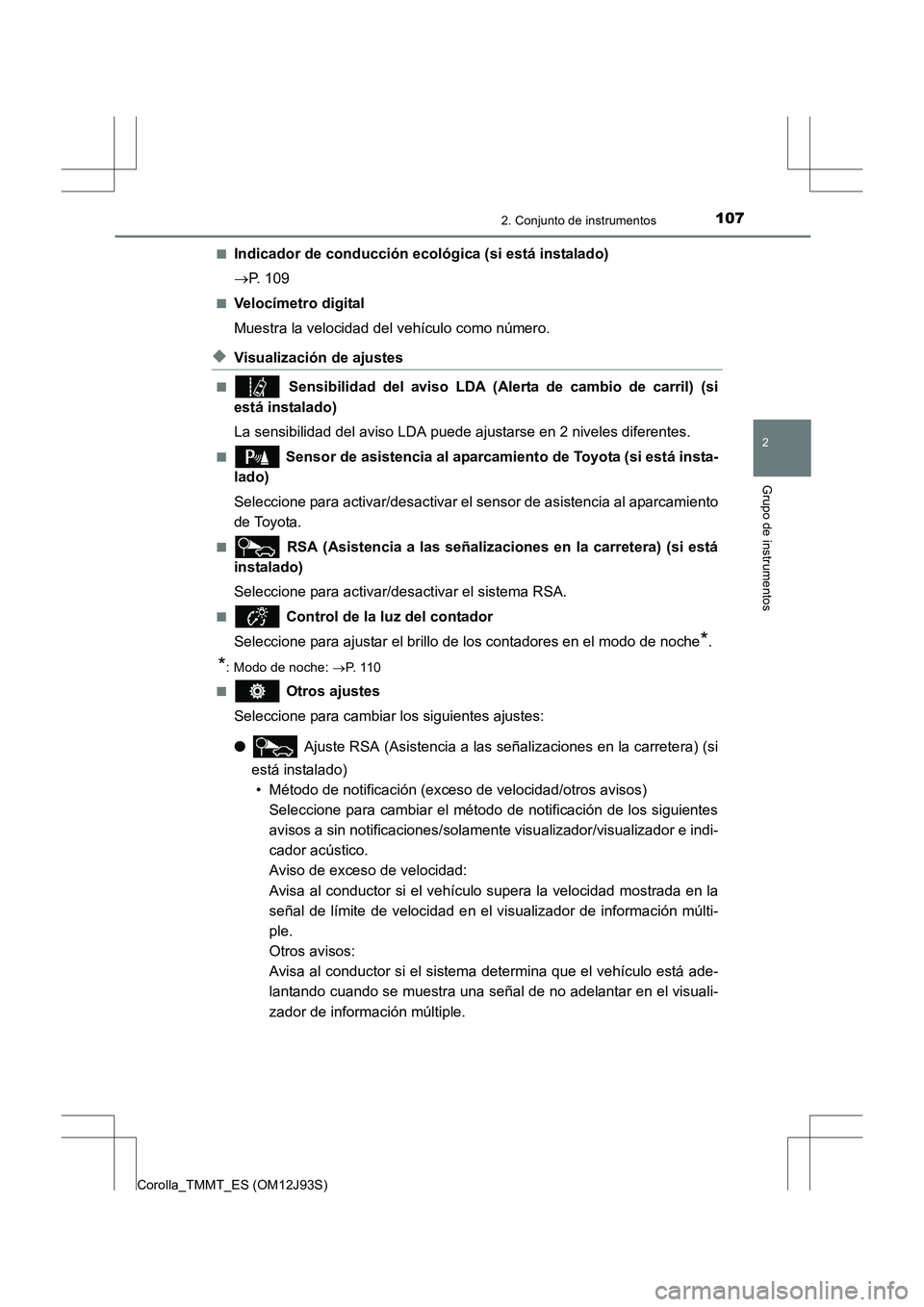

1072. Conjunto de instrumentos
2
Grupo de instrumentos
Corolla_TMMT_ES (OM12J93S)■
Indicador de conducción ecológica (si está instalado)
→
P. 109
■Velocímetro digital
Muestra la velocidad del vehículo como número.
◆Visualización de ajustes
■ Sensibilidad del aviso LDA (Alerta de cambio de carril) (si
está instalado)
La sensibilidad del aviso LDA puede ajustarse en 2 niveles diferentes.
■ Sensor de asistencia al aparcamiento de Toyota (si está insta-
lado)
Seleccione para activar/desactivar el sensor de asistencia al aparcamiento
de Toyota.
■ RSA (Asistencia a las señalizaciones en la carretera) (si está
instalado)
Seleccione para activar/desactivar el sistema RSA.
■ Control de la luz del contador
Seleccione para ajustar el brillo de los contadores en el modo de noche
*.
*: Modo de noche: →P. 1 1 0
■
Otros ajustes
Seleccione para cambiar los siguientes ajustes:
● Ajuste RSA (Asistencia a las señalizaciones en la carretera) (si
está instalado) • Método de notificación (exceso de velocidad/otros avisos) Seleccione para cambiar el método de notificación de los siguientes
avisos a sin notificaciones/solamente visualizador/visualizador e indi-
cador acústico.
Aviso de exceso de velocidad:
Avisa al conductor si el vehículo supera la velocidad mostrada en la
señal de límite de velocidad en el visualizador de información múlti-
ple.
Otros avisos:
Avisa al conductor si el sistema determina que el vehículo está ade-
lantando cuando se muestra una señal de no adelantar en el visuali-
zador de información múltiple.

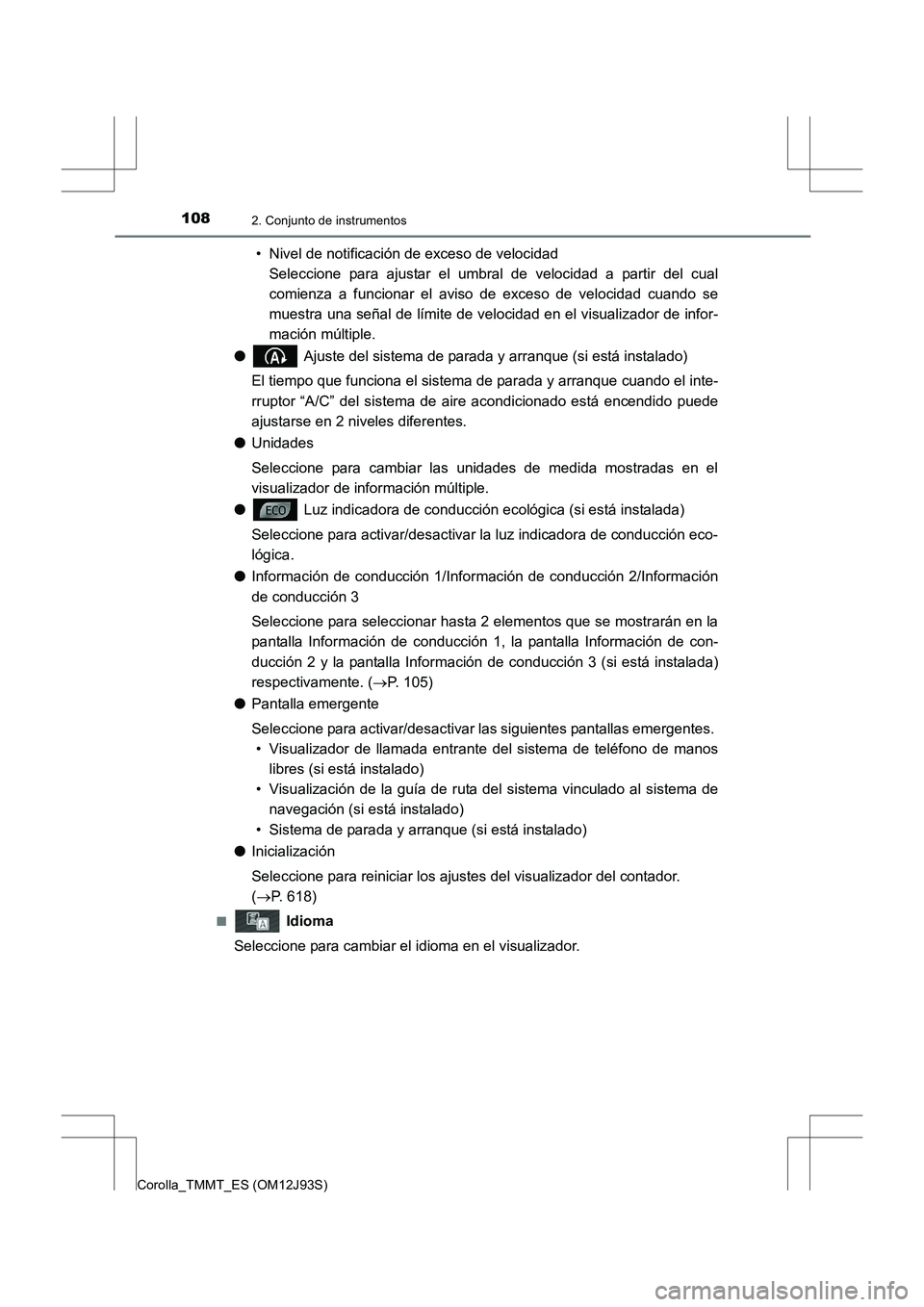

1082. Conjunto de instrumentos
Corolla_TMMT_ES (OM12J93S)
• Nivel de notificación de exceso de velocidad Seleccione para ajustar el umbral de velocidad a partir del cual
comienza a funcionar el aviso de exceso de velocidad cuando se
muestra una señal de límite de velocidad en el visualizador de infor-
mación múltiple.
● Ajuste del sistema de parada y arranque (si está instalado)
El tiempo que funciona el sistema de parada y arranque cuando el inte-
rruptor “A/C” del sistema de aire acondicionado está encendido puede
ajustarse en 2 niveles diferentes.
● Unidades
Seleccione para cambiar las unidades de medida mostradas en el
visualizador de información múltiple.
● Luz indicadora de conducción ecológica (si está instalada)
Seleccione para activar/desactivar la luz indicadora de conducción eco-
lógica.
● Información de conducción 1/Información de conducción 2/Información
de conducción 3
Seleccione para seleccionar hasta 2 elementos que se mostrarán en la
pantalla Información de conducción 1, la pantalla Información de con-
ducción 2 y la pantalla Información de conducción 3 (si está instalada)
respectivamente. ( →P. 105)
● Pantalla emergente
Seleccione para activar/desactivar las siguientes pantallas emergentes.
• Visualizador de llamada entrante del sistema de teléfono de manos
libres (si está instalado)
• Visualización de la guía de ruta del sistema vinculado al sistema de navegación (si está instalado)
• Sistema de parada y arranque (si está instalado)
● Inicialización
Seleccione para reiniciar los ajustes del visualizador del contador.
(→ P. 618)
■ Idioma
Seleccione para cambiar el idioma en el visualizador.

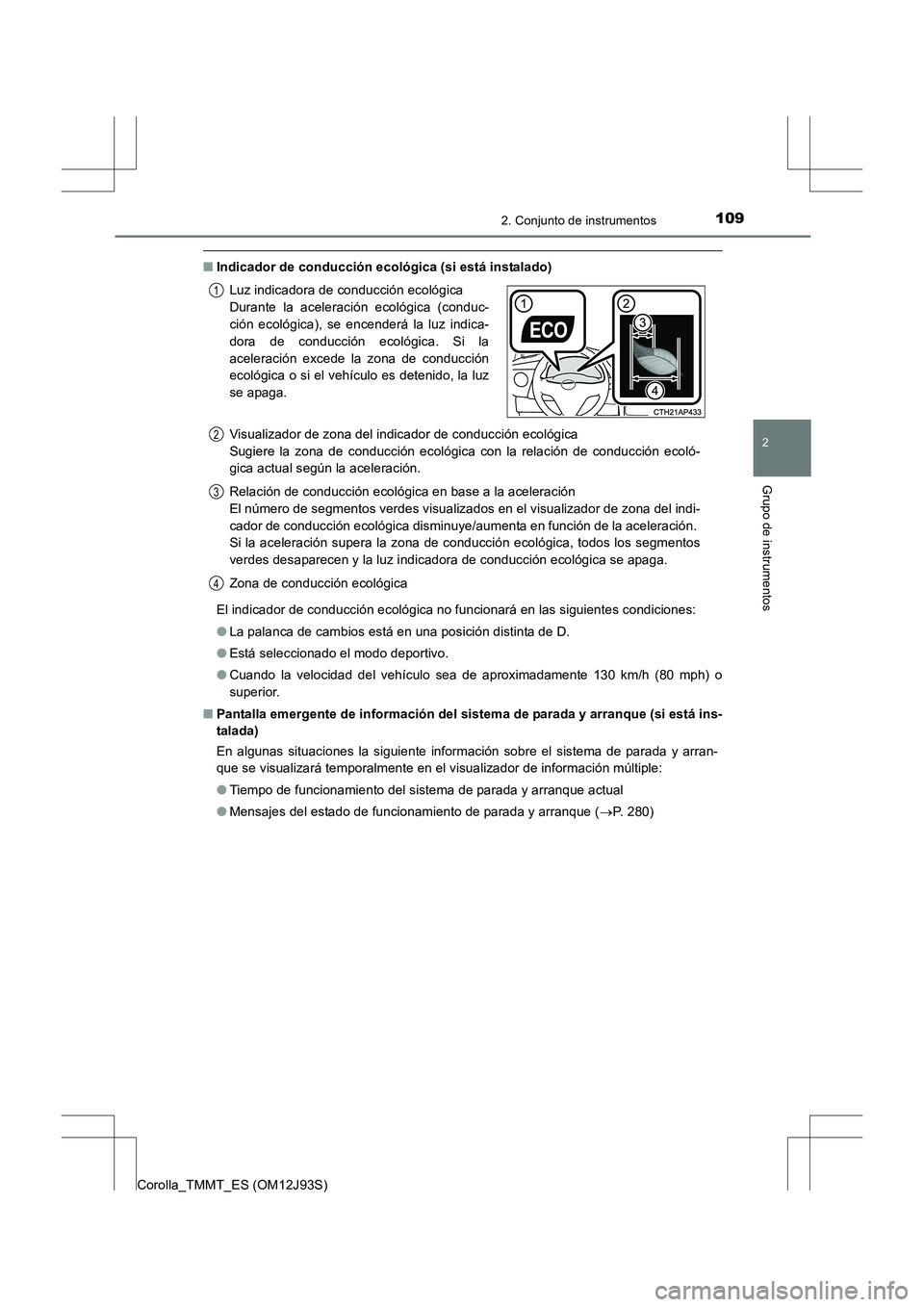

1092. Conjunto de instrumentos
2
Grupo de instrumentos
Corolla_TMMT_ES (OM12J93S)
■Indicador de conducción ecológica (si está instalado)
El indicador de conducción ecológica no funcionará en las siguientes condiciones:
●La palanca de cambios está en una posición distinta de D.
● Está seleccionado el modo deportivo.
● Cuando la velocidad del vehículo sea de aproximadamente 130 km/h (80 mph) o
superior.
■ Pantalla emergente de información del sistema de parada y arranque (si está ins-
talada)
En algunas situaciones la siguiente información sobre el sistema de parada y arran-
que se visualizará temporalmente en el visualizador de información múltiple:
●Tiempo de funcionamiento del sistema de parada y arranque actual
● Mensajes del estado de funcionamiento de parada y arranque ( →P. 280)
Luz indicadora de conducción ecológica
Durante la aceleración ecológica (conduc-
ción ecológica), se encenderá la luz indica-
dora de conducción ecológica. Si la
aceleración excede la zona de conducción
ecológica o si el vehículo es detenido, la luz
se apaga.
Visualizador de zona del indicador de conducción ecológica
Sugiere la zona de conducción ecológica con la relación de conducción ecoló-
gica actual según la aceleración.
Relación de conducción ecológica en base a la aceleración
El número de segmentos verdes visualizados en el visualizador de zona del indi-
cador de conducción ecológica disminuye/aumenta en función de la aceleración.
Si la aceleración supera la zona de conducción ecológica, todos los segmentos
verdes desaparecen y la luz indicadora de conducción ecológica se apaga.
Zona de conducción ecológica
1
2
3
4

1102. Conjunto de instrumentos
Corolla_TMMT_ES (OM12J93S)■

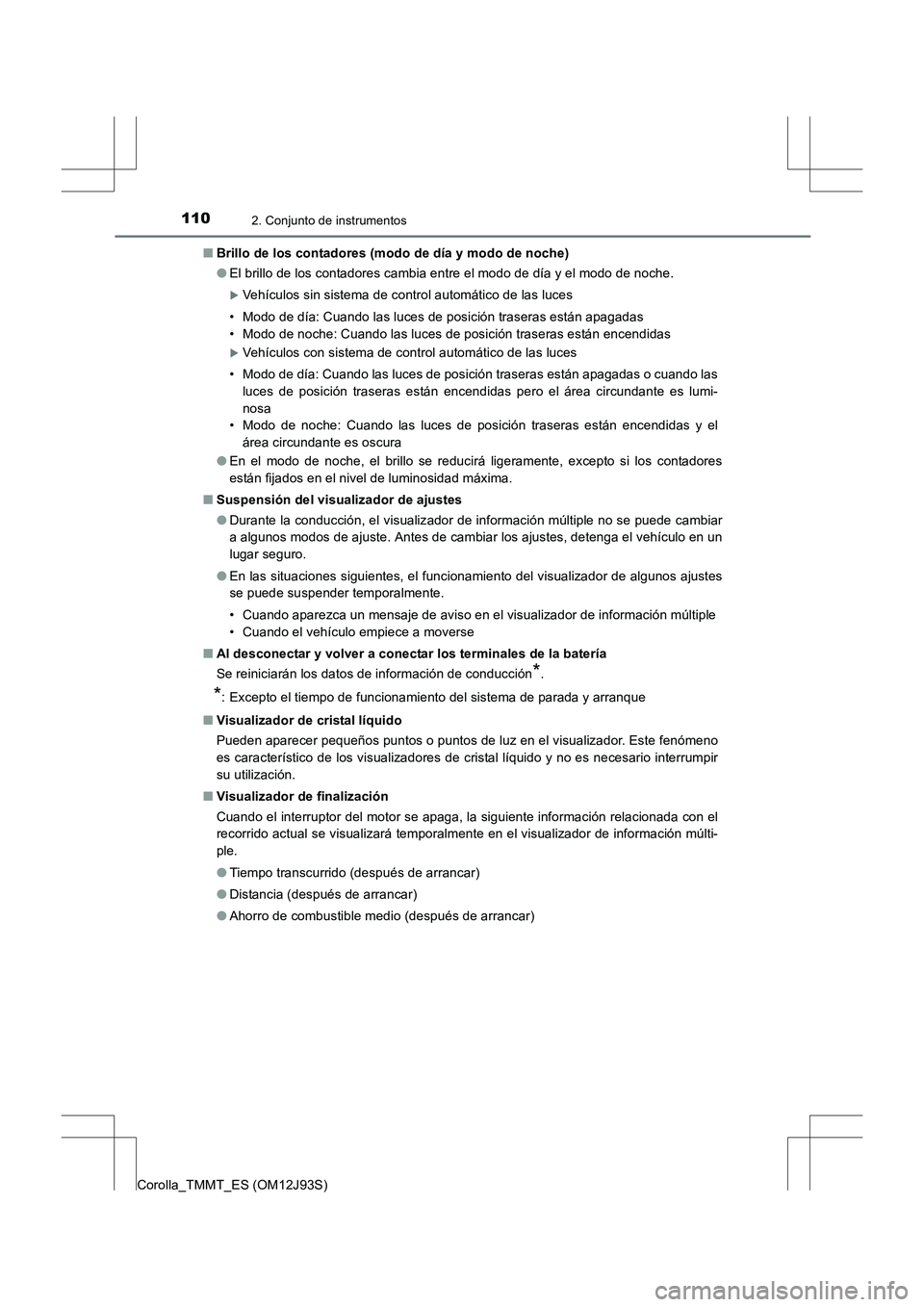

Brillo de los contadores (modo de día y modo de noche)
●El brillo de los contadores cambia entre el modo de día y el modo de noche.
XVehículos sin sistema de control automático de las luces
• Modo de día: Cuando las luces de posición traseras están apagadas
• Modo de noche: Cuando las luces de posición traseras están encendidas
XVehículos con sistema de control automático de las luces
• Modo de día: Cuando las luces de posición traseras están apagadas o cuando las luces de posición traseras están encendidas pero el área circundante es lumi-
nosa
• Modo de noche: Cuando las luces de posición traseras están encendidas y el
área circundante es oscura
● En el modo de noche, el brillo se reducirá ligeramente, excepto si los contadores
están fijados en el nivel de luminosidad máxima.
■ Suspensión del visualizador de ajustes
●Durante la conducción, el visualizador de información múltiple no se puede cambiar
a algunos modos de ajuste. Antes de cambiar los ajustes, detenga el vehículo en un
lugar seguro.
● En las situaciones siguientes, el funcionamiento del visualizador de algunos ajustes
se puede suspender temporalmente.
• Cuando aparezca un mensaje de aviso en el visualizador de información múltiple
• Cuando el vehículo empiece a moverse
■ Al desconectar y volver a conectar los terminales de la batería
Se reiniciarán los datos de información de conducción
*.
*: Excepto el tiempo de funcionamiento del sistema de parada y arranque
■ Visualizador de cristal líquido
Pueden aparecer pequeños puntos o puntos de luz en el visualizador. Este fenómeno
es característico de los visualizadores de cristal líquido y no es necesario interrumpir
su utilización.
■ Visualizador de finalización
Cuando el interruptor del motor se apaga, la siguiente información relacionada con el
recorrido actual se visualizará temporalmente en el visualizador de información múlti-
ple.
●Tiempo transcurrido (después de arrancar)
● Distancia (después de arrancar)
● Ahorro de combustible medio (después de arrancar)
