TOYOTA COROLLA 2016 Manual del propietario (in Spanish)

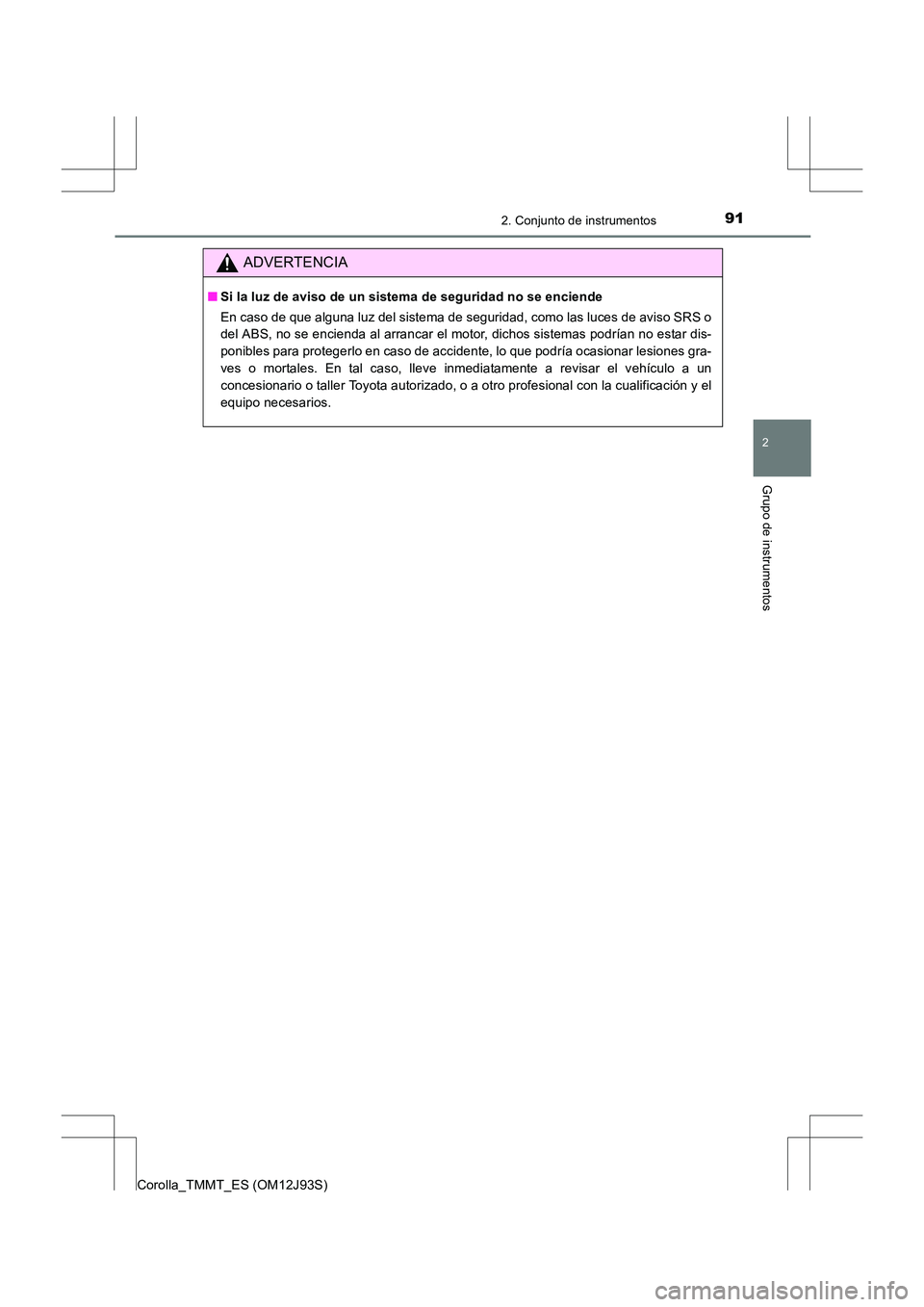

912. Conjunto de instrumentos
2
Grupo de instrumentos
Corolla_TMMT_ES (OM12J93S)
ADVERTENCIA
■Si la luz de aviso de un sistema de seguridad no se enciende
En caso de que alguna luz del sistema de seguridad, como las luces de aviso SRS o
del ABS, no se encienda al arrancar el motor, dichos sistemas podrían no estar dis-
ponibles para protegerlo en caso de accidente, lo que podría ocasionar lesiones gra-
ves o mortales. En tal caso, lleve inmediatamente a revisar el vehículo a un
concesionario o taller Toyota autorizado, o a otro profesional con la cualificación y el
equipo necesarios.

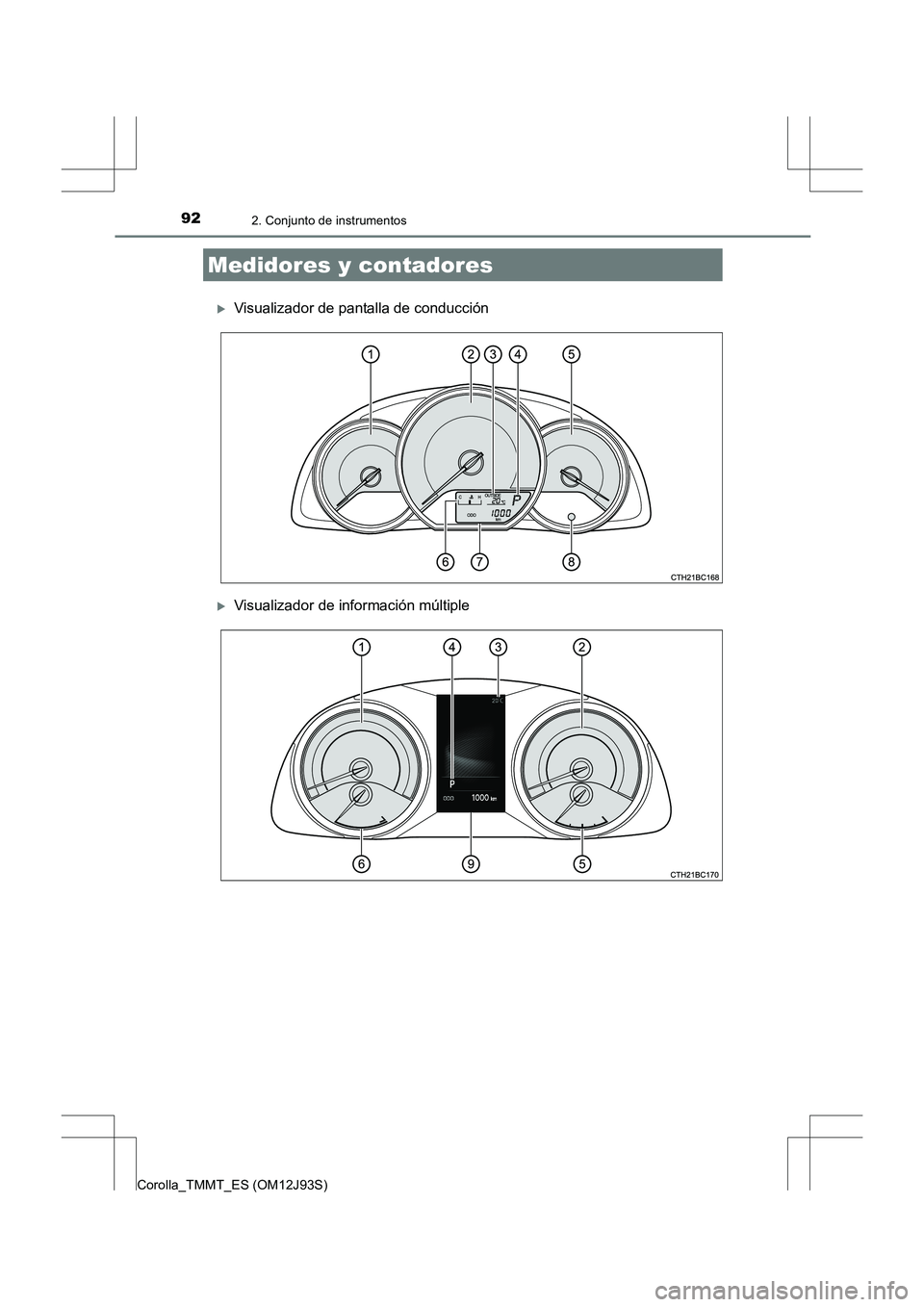

922. Conjunto de instrumentos
Corolla_TMMT_ES (OM12J93S)
XVisualizador de pantalla de conducción
XVisualizador de información múltiple
Medidores y contadores

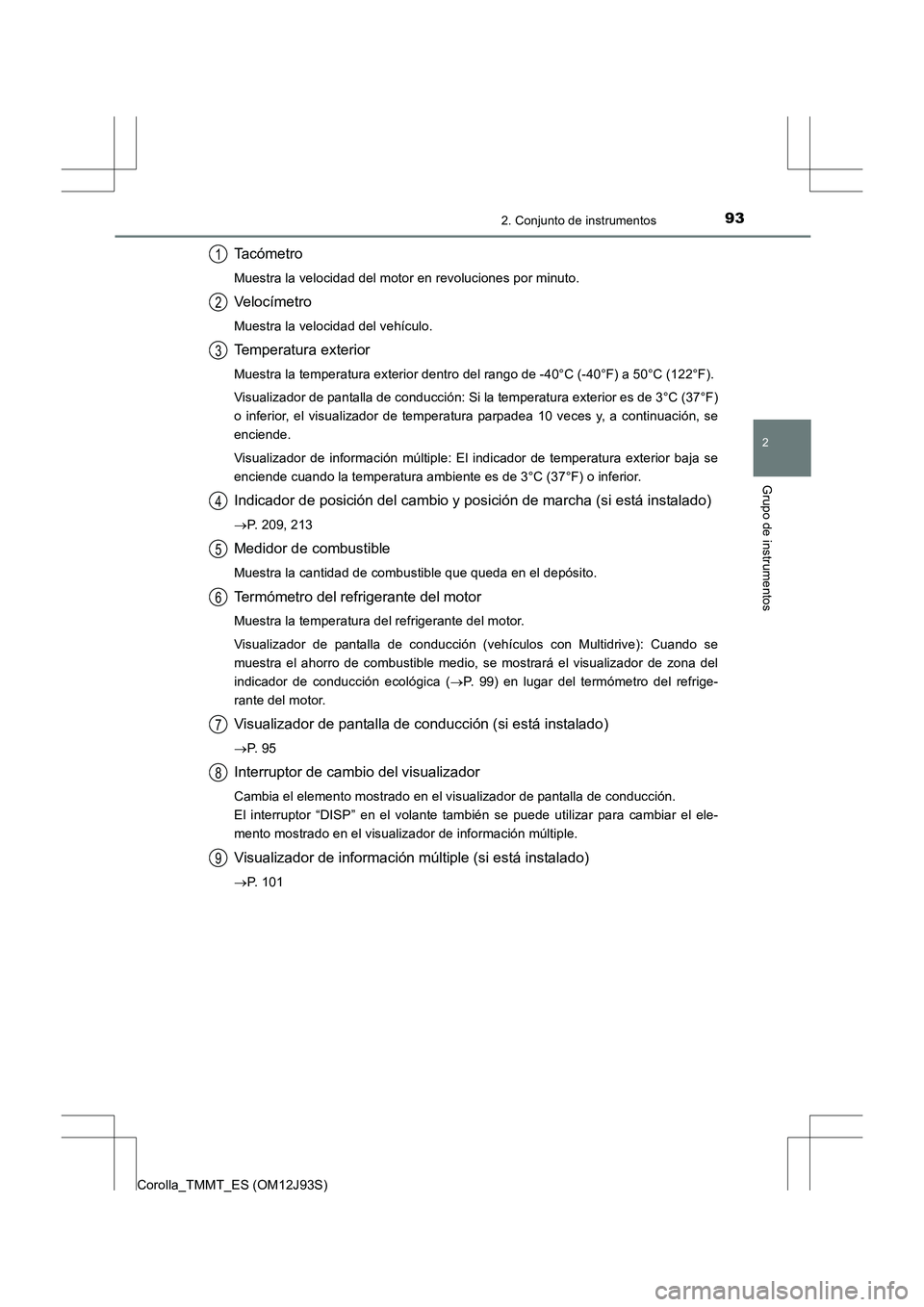

932. Conjunto de instrumentos
2
Grupo de instrumentos
Corolla_TMMT_ES (OM12J93S)
Ta c ó m e t r o
Muestra la velocidad del motor en revoluciones por minuto.
Veloc ímetro
Muestra la velocidad del vehículo.
Temperatura exterior
Muestra la temperatura exterior dentro del rango de -40°C (-40°F) a 50°C (122°F).
Visualizador de pantalla de conducción: Si la temperatura exterior es de 3°C (37°F)
o inferior, el visualizador de temperatura parpadea 10 veces y, a continuación, se
enciende.
Visualizador de información múltiple: El indicador de temperatura exterior baja se
enciende cuando la temperatura ambiente es de 3°C (37°F) o inferior.
Indicador de posición del cambio y posición de marcha (si está instalado)
→P. 209, 213
Medidor de combustible
Muestra la cantidad de combustible que queda en el depósito.
Termómetro del refrigerante del motor
Muestra la temperatura del refrigerante del motor.
Visualizador de pantalla de conducción (vehículos con Multidrive): Cuando se
muestra el ahorro de combustible medio, se mostrará el visualizador de zona del
indicador de conducción ecológica ( →P. 99) en lugar del termómetro del refrige-
rante del motor.
Visualizador de pantalla de conducción (si está instalado)
→ P. 9 5
Interruptor de cambio del visualizador
Cambia el elemento mostrado en el visualizador de pantalla de conducción.
El interruptor “DISP” en el volante también se puede utilizar para cambiar el ele-
mento mostrado en el visualizador de información múltiple.
Visualizador de información múltiple (si está instalado)
→P. 1 0 1
1
2
3
4
5
6
7
8
9

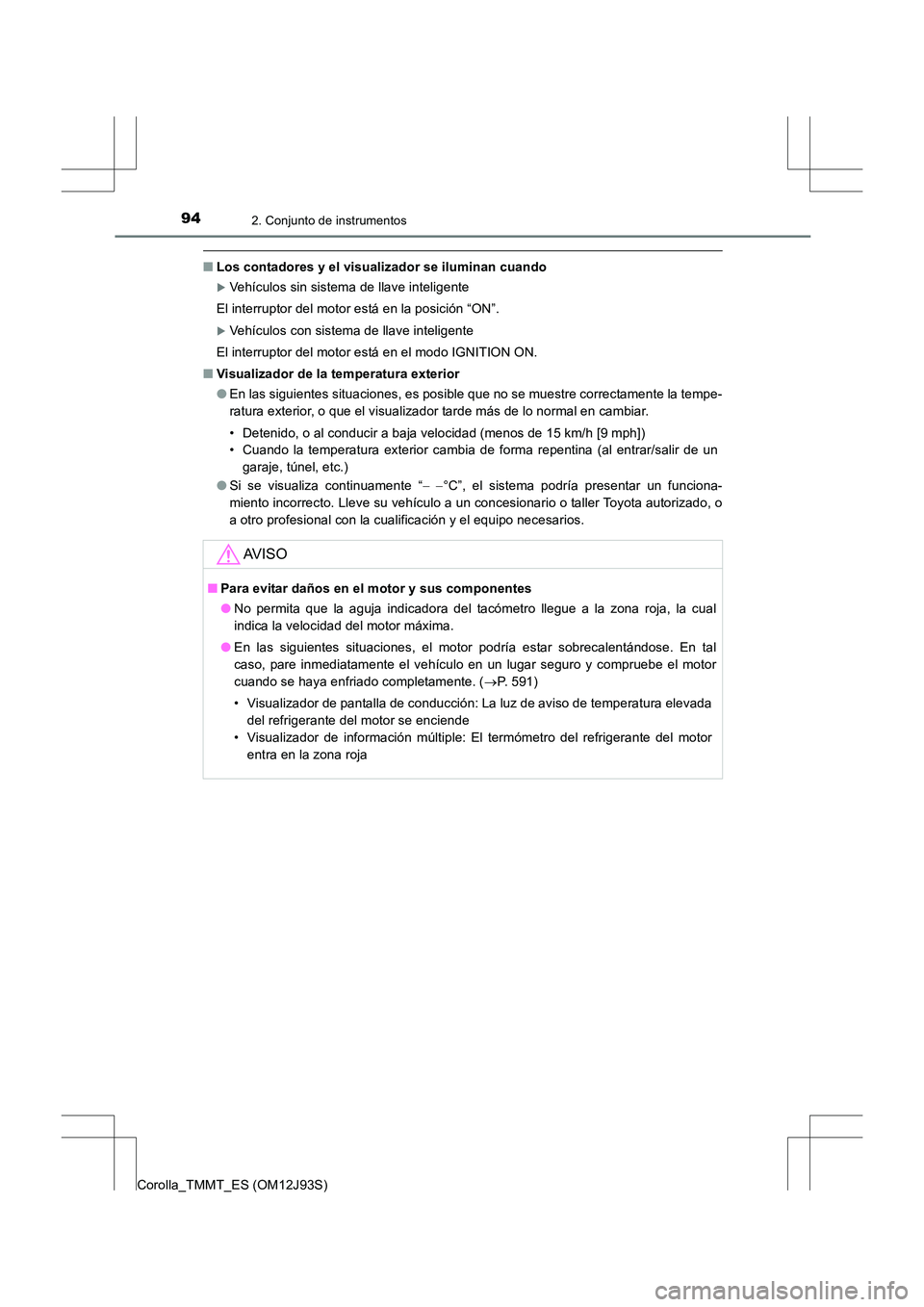

942. Conjunto de instrumentos
Corolla_TMMT_ES (OM12J93S)
■Los contadores y el visualizador se iluminan cuando
XVehículos sin sistema de llave inteligente
El interruptor del motor está en la posición “ON”.
XVehículos con sistema de llave inteligente
El interruptor del motor está en el modo IGNITION ON.
■ Visualizador de la temperatura exterior
●En las siguientes situaciones, es posible que no se muestre correctamente la tempe-
ratura exterior, o que el visualizador tarde más de lo normal en cambiar.
• Detenido, o al conducir a baja velocidad (menos de 15 km/h [9 mph])
• Cuando la temperatura exterior cambia de forma repentina (al entrar/salir de un
garaje, túnel, etc.)
● Si se visualiza continuamente “ − −°C”, el sistema podría presentar un funciona-
miento incorrecto. Lleve su vehículo a un concesionario o taller Toyota autorizado, o
a otro profesional con la cualificación y el equipo necesarios.
AV I S O
■ Para evitar daños en el motor y sus componentes
●No permita que la aguja indicadora del tacómetro llegue a la zona roja, la cual
indica la velocidad del motor máxima.
● En las siguientes situaciones, el motor podría estar sobrecalentándose. En tal
caso, pare inmediatamente el vehículo en un lugar seguro y compruebe el motor
cuando se haya enfriado completamente. ( →P. 591)
• Visualizador de pantalla de conducción: La luz de aviso de temperatura elevada del refrigerante del motor se enciende
• Visualizador de información múltiple: El termómetro del refrigerante del motor entra en la zona roja

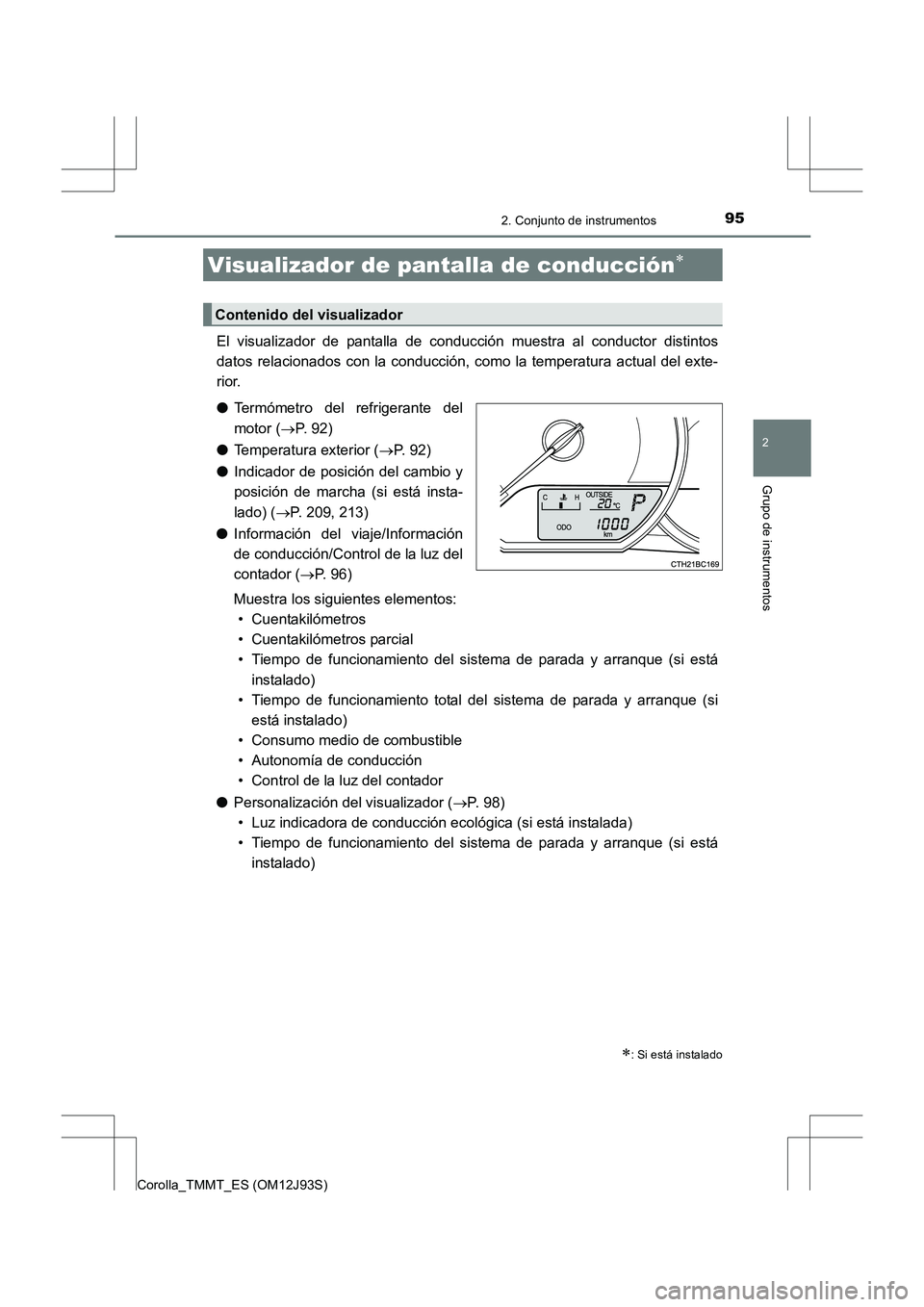

952. Conjunto de instrumentos
2
Grupo de instrumentos
Corolla_TMMT_ES (OM12J93S)
El visualizador de pantalla de conducción muestra al conductor distintos
datos relacionados con la conducción, como la temperatura actual del exte-
rior.
●Termómetro del refrigerante del
motor ( →P. 9 2 )
● Temperatura exterior ( →P. 92)
● Indicador de posición del cambio y
posición de marcha (si está insta-
lado) ( →P. 209, 213)
● Información del viaje/Información
de conducción/Control de la luz del
contador ( →P. 96)
Muestra los siguientes elementos: • Cuentakilómetros
• Cuentakilómetros parcial
• Tiempo de funcionamiento del sistema de parada y arranque (si está instalado)
• Tiempo de funcionamiento total del sistema de parada y arranque (si está instalado)
• Consumo medio de combustible
• Autonomía de conducción
• Control de la luz del contador
● Personalización del visualizador ( →P. 98)
• Luz indicadora de conducción ecológica (si está instalada)
• Tiempo de funcionamiento del sistema de parada y arranque (si está instalado)
Visualizador de pantalla de conducción∗
∗: Si está instalado
Contenido del visualizador

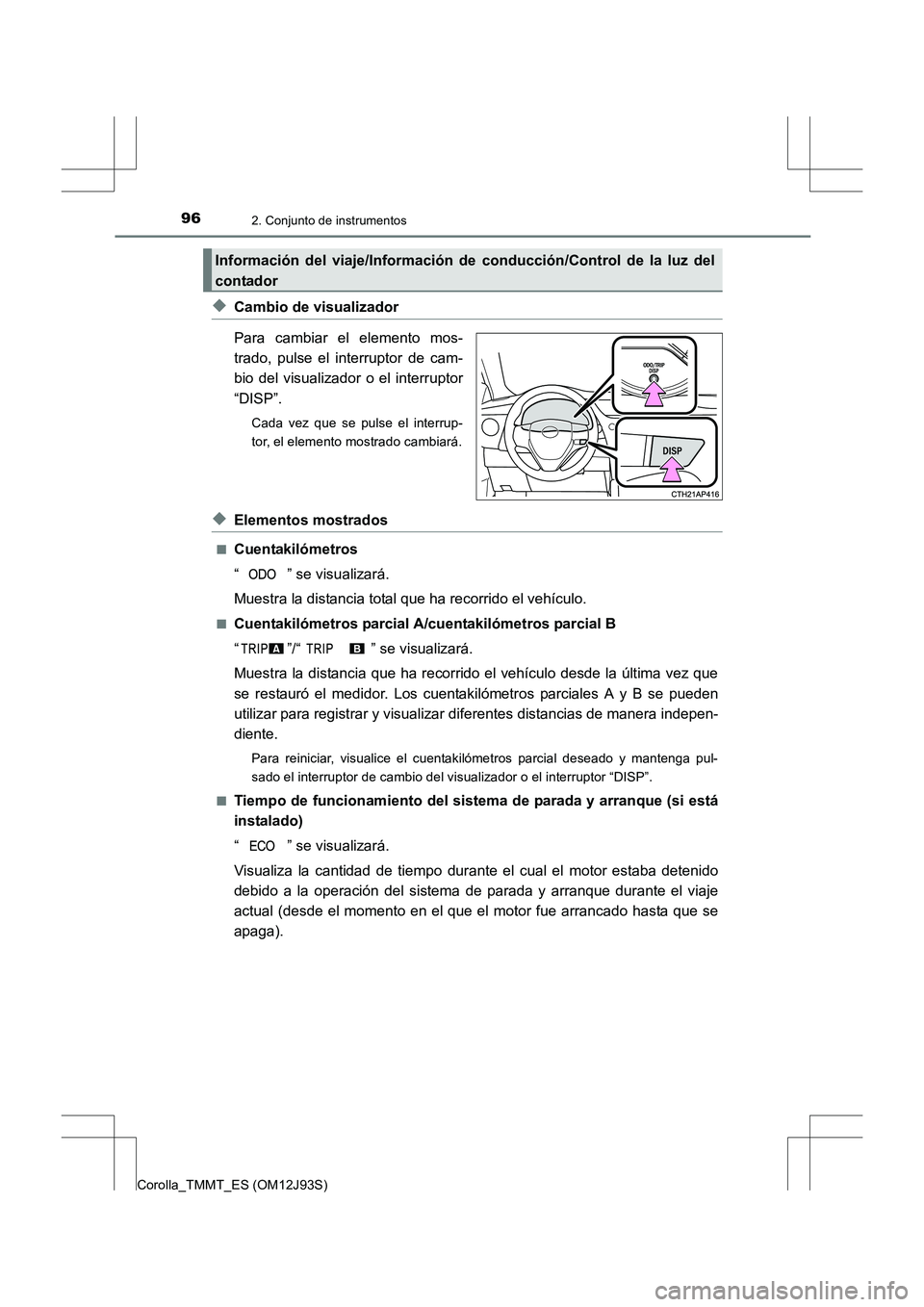

962. Conjunto de instrumentos
Corolla_TMMT_ES (OM12J93S)
◆Cambio de visualizador
Para cambiar el elemento mos-
trado, pulse el interruptor de cam-
bio del visualizador o el interruptor
“DISP”.
Cada vez que se pulse el interrup-
tor, el elemento mostrado cambiará.
◆Elementos mostrados
■Cuentakilómetros
“ ” se visualizará.
Muestra la distancia total que ha recorrido el vehículo.
■Cuentakilómetros parcial A/cuentakilómetros parcial B
“ ”/“ ” se visualizará.
Muestra la distancia que ha recorrido el vehículo desde la última vez que
se restauró el medidor. Los cuentakilómetros parciales A y B se pueden
utilizar para registrar y visualizar diferentes distancias de manera indepen-
diente.
Para reiniciar, visualice el cuentakilómetros parcial deseado y mantenga pul-
sado el interruptor de cambio del visualizador o el interruptor “DISP”.
■
Tiempo de funcionamiento del sistema de parada y arranque (si está
instalado)
“ ” se visualizará.
Visualiza la cantidad de tiempo durante el cual el motor estaba detenido
debido a la operación del sistema de parada y arranque durante el viaje
actual (desde el momento en el que el motor fue arrancado hasta que se
apaga).
Información del viaje/Información de conducción/Control de la luz del
contador

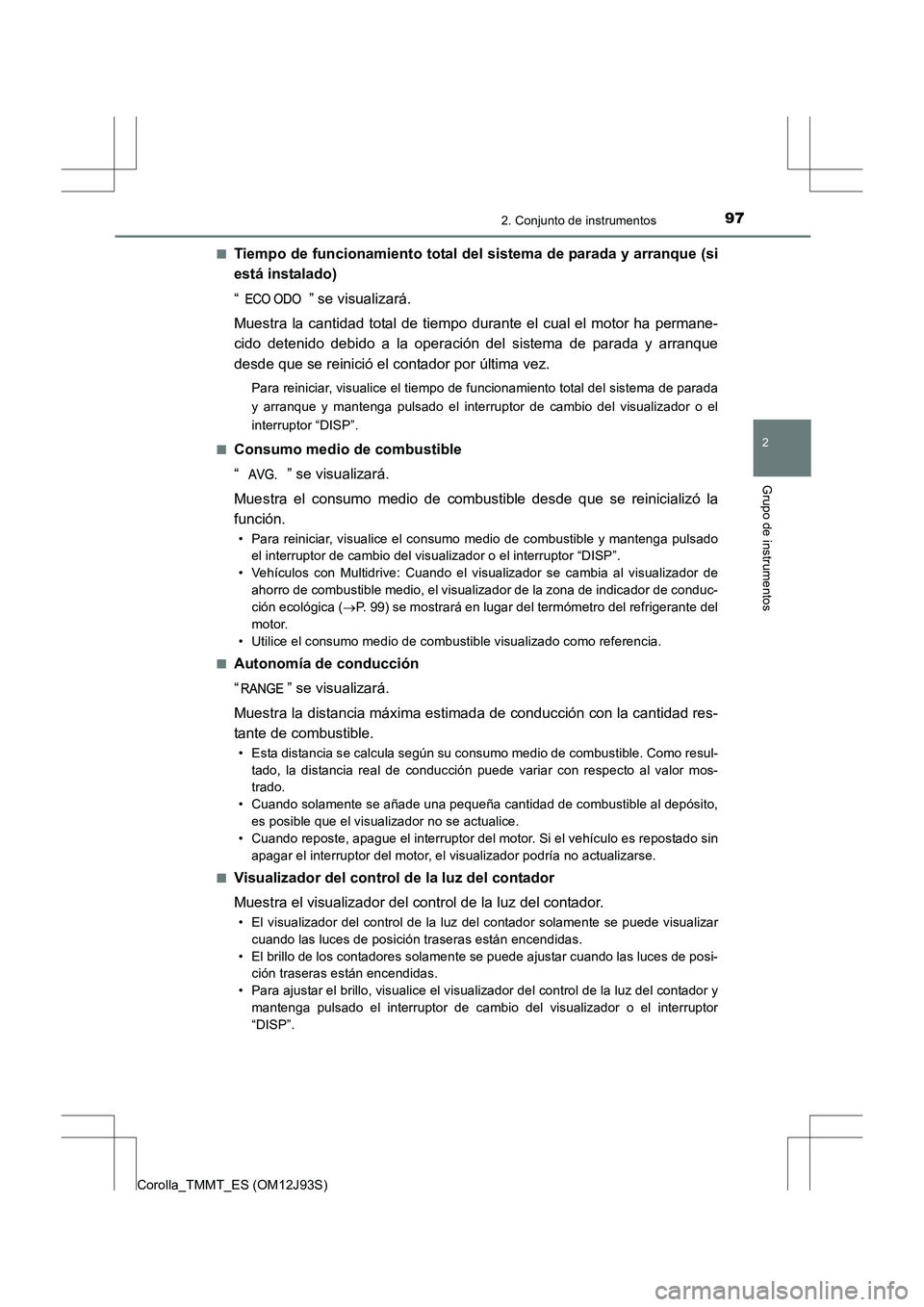

972. Conjunto de instrumentos
2
Grupo de instrumentos
Corolla_TMMT_ES (OM12J93S)■
Tiempo de funcionamiento total del sistema de parada y arranque (si
está instalado)
“ ” se visualizará.
Muestra la cantidad total de tiempo durante el cual el motor ha permane-
cido detenido debido a la operación del sistema de parada y arranque
desde que se reinició el contador por última vez.
Para reiniciar, visualice el tiempo de funcionamiento total del sistema de parada
y arranque y mantenga pulsado el interruptor de cambio del visualizador o el
interruptor “DISP”.
■
Consumo medio de combustible
“ ” se visualizará.
Muestra el consumo medio de combustible desde que se reinicializó la
función.
• Para reiniciar, visualice el consumo medio de combustible y mantenga pulsado el interruptor de cambio del visualizador o el interruptor “DISP”.
• Vehículos con Multidrive: Cuando el visualizador se cambia al visualizador de ahorro de combustible medio, el visualizador de la zona de indicador de conduc-
ción ecológica ( →P. 99) se mostrará en lugar del termómetro del refrigerante del
motor.
• Utilice el consumo medio de combustible visualizado como referencia.
■
Autonomía de conducción
“ ” se visualizará.
Muestra la distancia máxima estimada de conducción con la cantidad res-
tante de combustible.
• Esta distancia se calcula según su consumo medio de combustible. Como resul- tado, la distancia real de conducción puede variar con respecto al valor mos-
trado.
• Cuando solamente se añade una pequeña cantidad de combustible al depósito, es posible que el visualizador no se actualice.
• Cuando reposte, apague el interruptor del motor. Si el vehículo es repostado sin
apagar el interruptor del motor, el visualizador podría no actualizarse.
■
Visualizador del control de la luz del contador
Muestra el visualizador del control de la luz del contador.
• El visualizador del control de la luz del contador solamente se puede visualizar cuando las luces de posición traseras están encendidas.
• El brillo de los contadores solamente se puede ajustar cuando las luces de posi- ción traseras están encendidas.
• Para ajustar el brillo, visualice el visualizador del control de la luz del contador y mantenga pulsado el interruptor de cambio del visualizador o el interruptor
“DISP”.

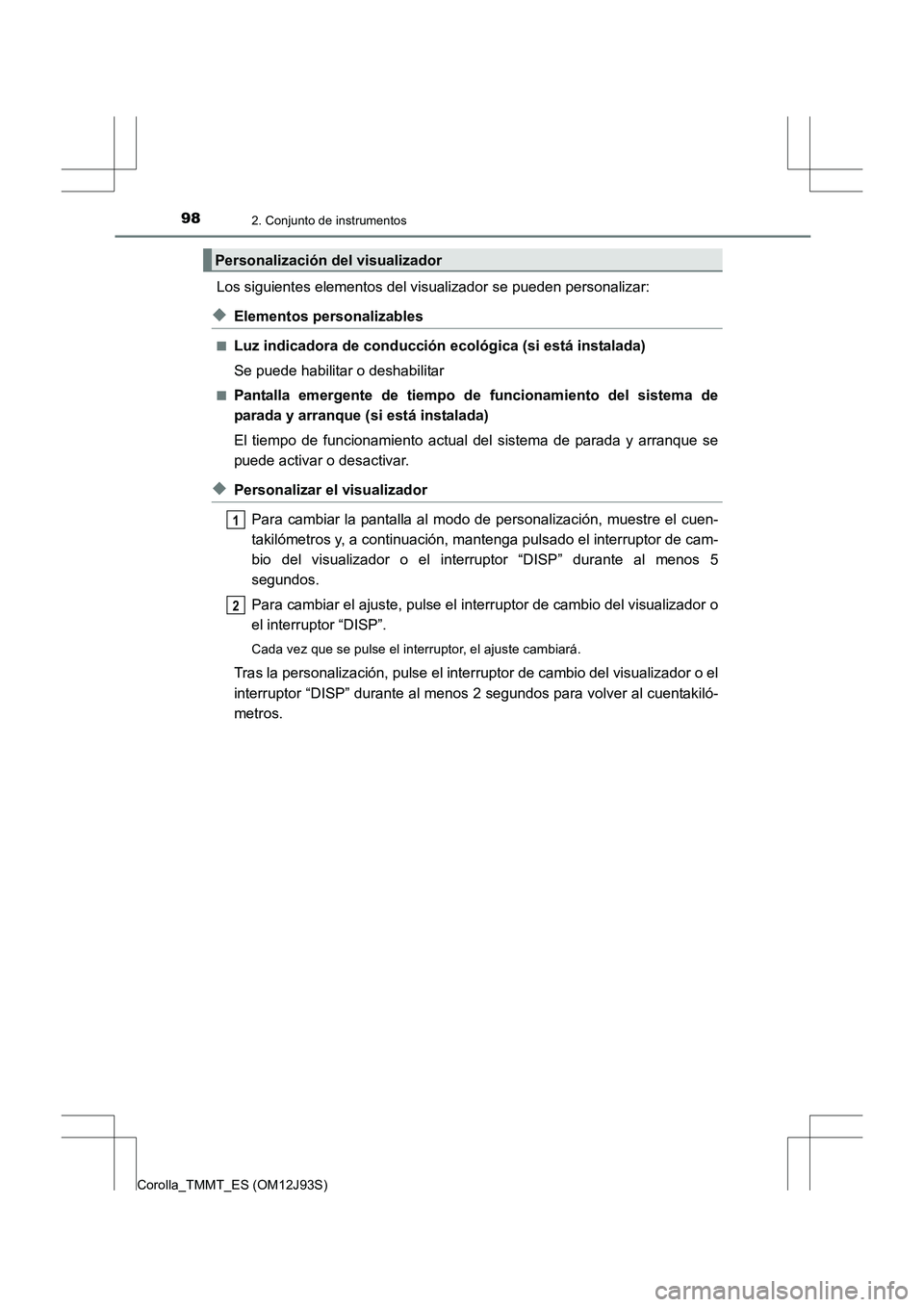

982. Conjunto de instrumentos
Corolla_TMMT_ES (OM12J93S)
Los siguientes elementos del visualizador se pueden personalizar:
◆Elementos personalizables
■Luz indicadora de conducción ecológica (si está instalada)
Se puede habilitar o deshabilitar
■Pantalla emergente de tiempo de funcionamiento del sistema de
parada y arranque (si está instalada)
El tiempo de funcionamiento actual del sistema de parada y arranque se
puede activar o desactivar.
◆Personalizar el visualizador
Para cambiar la pantalla al modo de personalización, muestre el cuen-
takilómetros y, a continuación, mantenga pulsado el interruptor de cam-
bio del visualizador o el interruptor “DISP” durante al menos 5
segundos.
Para cambiar el ajuste, pulse el in terruptor de cambio del visualizador o
el interruptor “DISP”.
Cada vez que se pulse el interruptor, el ajuste cambiará.
Tras la personalización, pulse el interruptor de cambio del visualizador o el
interruptor “DISP” durante al menos 2 segundos para volver al cuentakiló-
metros.
Personalización del visualizador
1
2

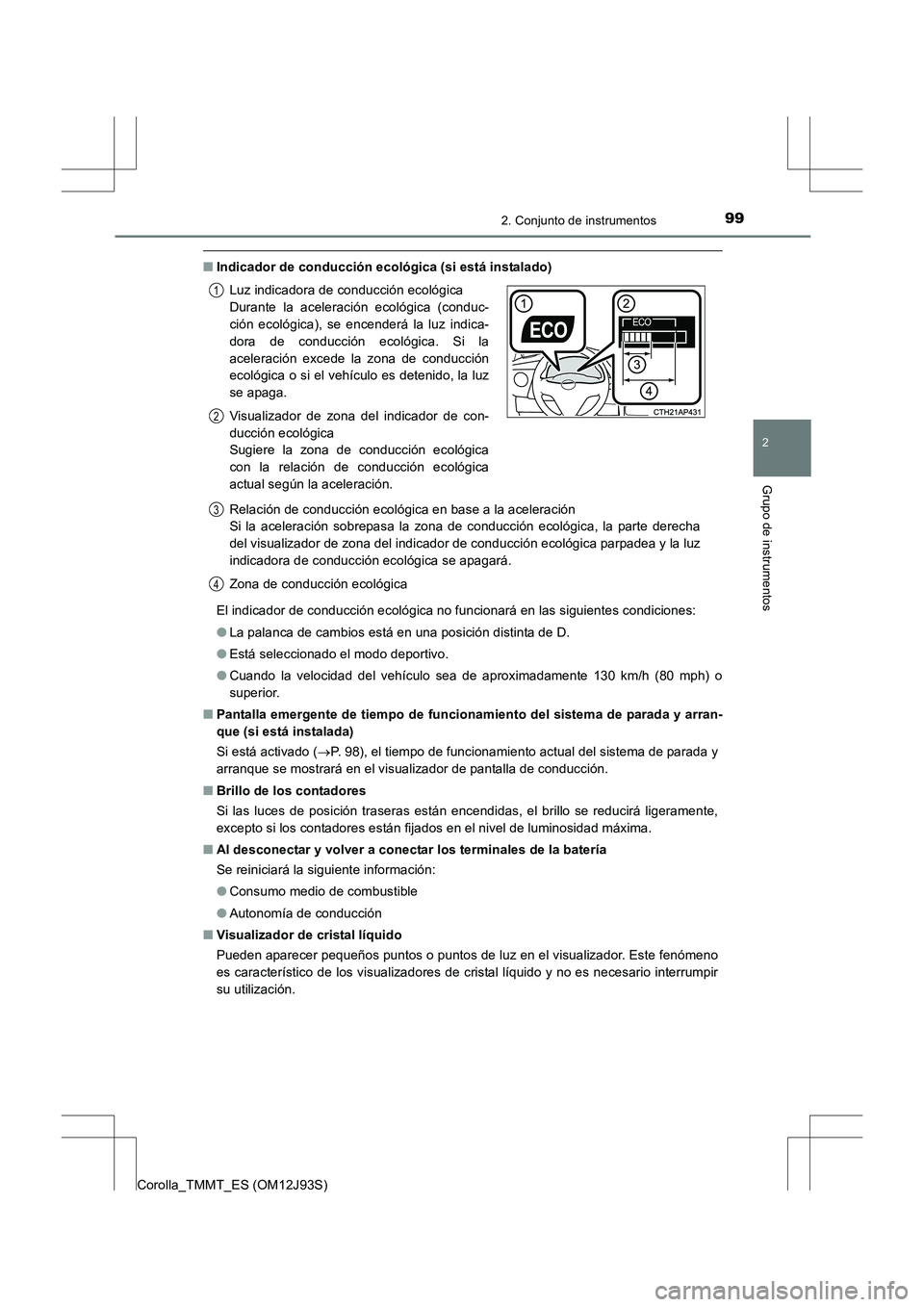

992. Conjunto de instrumentos
2
Grupo de instrumentos
Corolla_TMMT_ES (OM12J93S)
■Indicador de conducción ecológica (si está instalado)
El indicador de conducción ecológica no funcionará en las siguientes condiciones:
●La palanca de cambios está en una posición distinta de D.
● Está seleccionado el modo deportivo.
● Cuando la velocidad del vehículo sea de aproximadamente 130 km/h (80 mph) o
superior.
■ Pantalla emergente de tiempo de funcionamiento del sistema de parada y arran-
que (si está instalada)
Si está activado ( →P. 98), el tiempo de funcionamiento actual del sistema de parada y
arranque se mostrará en el visualizador de pantalla de conducción.
■ Brillo de los contadores
Si las luces de posición traseras están encendidas, el brillo se reducirá ligeramente,
excepto si los contadores están fijados en el nivel de luminosidad máxima.
■ Al desconectar y volver a conectar los terminales de la batería
Se reiniciará la siguiente información:
●Consumo medio de combustible
● Autonomía de conducción
■ Visualizador de cristal líquido
Pueden aparecer pequeños puntos o puntos de luz en el visualizador. Este fenómeno
es característico de los visualizadores de cristal líquido y no es necesario interrumpir
su utilización.Luz indicadora de conducción ecológica
Durante la aceleración ecológica (conduc-
ción ecológica), se encenderá la luz indica-
dora de conducción ecológica. Si la
aceleración excede la zona de conducción
ecológica o si el vehículo es detenido, la luz
se apaga.
Visualizador de zona del indicador de con-
ducción ecológica
Sugiere la zona de conducción ecológica
con la relación de conducción ecológica
actual según la aceleración.
Relación de conducción ecológica en base a la aceleración
Si la aceleración sobrepasa la zona de conducción ecológica, la parte derecha
del visualizador de zona del indicador de conducción ecológica parpadea y la luz
indicadora de conducción ecológica se apagará.
Zona de conducción ecológica
1
2
3
4

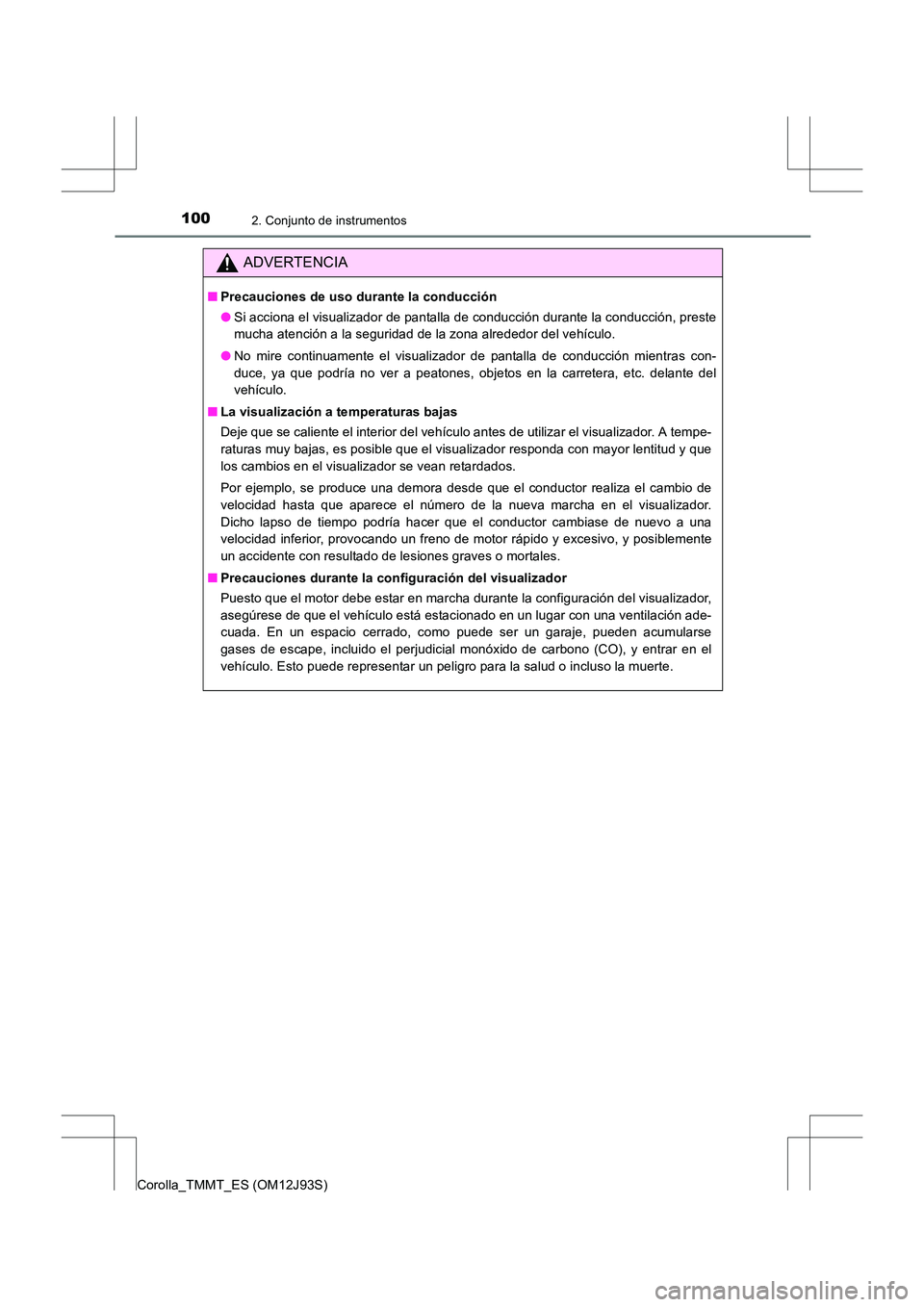

1002. Conjunto de instrumentos
Corolla_TMMT_ES (OM12J93S)
ADVERTENCIA
■Precauciones de uso durante la conducción
●Si acciona el visualizador de pantalla de conducción durante la conducción, preste
mucha atención a la seguridad de la zona alrededor del vehículo.
● No mire continuamente el visualizador de pantalla de conducción mientras con-
duce, ya que podría no ver a peatones, objetos en la carretera, etc. delante del
vehículo.
■ La visualización a temperaturas bajas
Deje que se caliente el interior del vehículo antes de utilizar el visualizador. A tempe-
raturas muy bajas, es posible que el visualizador responda con mayor lentitud y que
los cambios en el visualizador se vean retardados.
Por ejemplo, se produce una demora desde que el conductor realiza el cambio de
velocidad hasta que aparece el número de la nueva marcha en el visualizador.
Dicho lapso de tiempo podría hacer que el conductor cambiase de nuevo a una
velocidad inferior, provocando un freno de motor rápido y excesivo, y posiblemente
un accidente con resultado de lesiones graves o mortales.
■ Precauciones durante la configuración del visualizador
Puesto que el motor debe estar en marcha durante la configuración del visualizador,
asegúrese de que el vehículo está estacionado en un lugar con una ventilación ade-
cuada. En un espacio cerrado, como puede ser un garaje, pueden acumularse
gases de escape, incluido el perjudicial monóxido de carbono (CO), y entrar en el
vehículo. Esto puede representar un peligro para la salud o incluso la muerte.
