611-1. Para un uso seguro
1
Seguridad de los pasajeros y del vehículo
Corolla_TMMT_ES (OM12J93S)

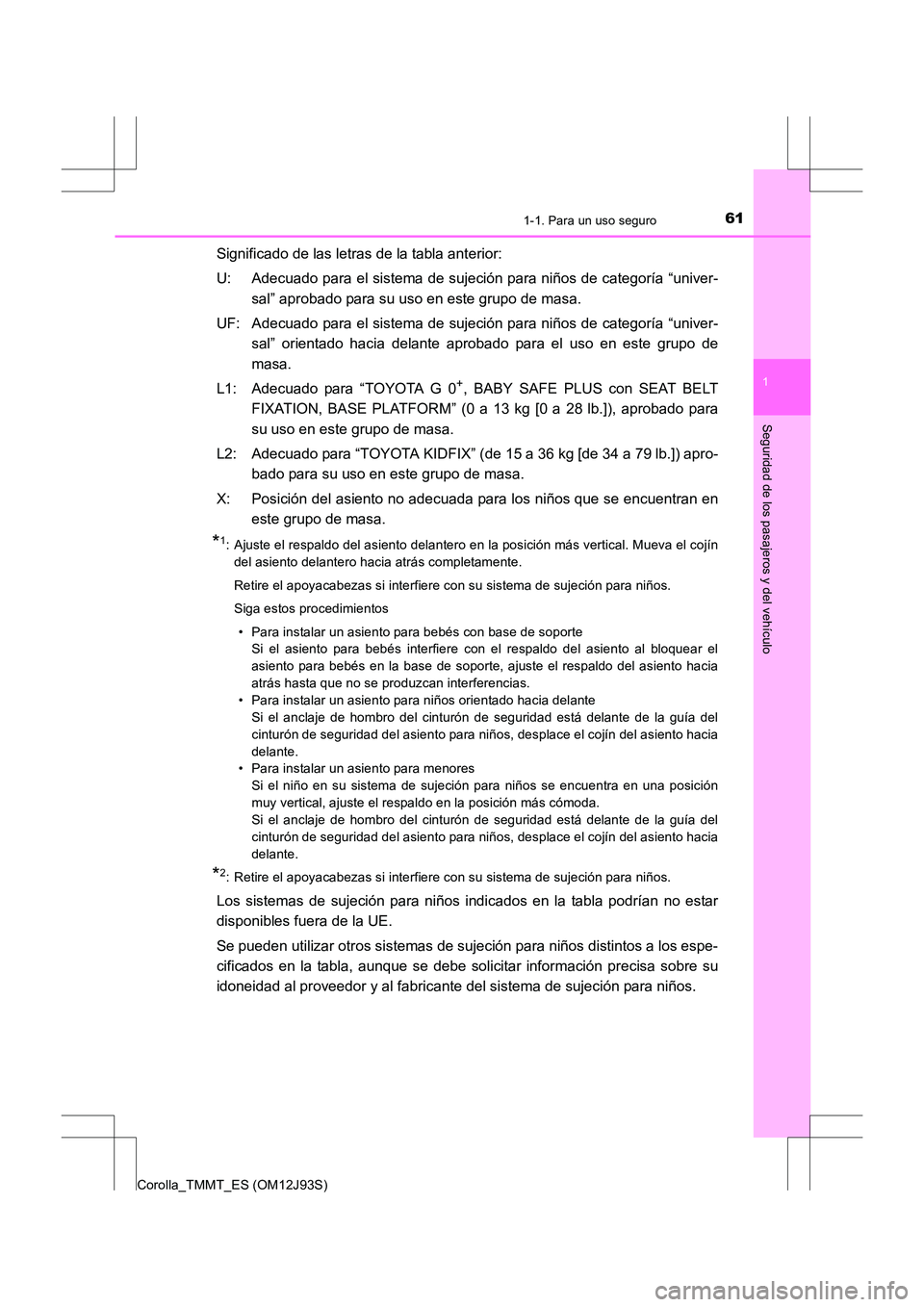

Significado de las letras de la tabla anterior:
U: Adecuado para el sistema de sujeción para niños de categoría “univer-sal” aprobado para su uso en este grupo de masa.
UF: Adecuado para el sistema de sujeción para niños de categoría “univer- sal” orientado hacia delante aprobado para el uso en este grupo de
masa.
L1: Adecuado para “TOYOTA G 0
+, BABY SAFE PLUS con SEAT BELT
FIXATION, BASE PLATFORM” (0 a 13 kg [0 a 28 lb.]), aprobado para
su uso en este grupo de masa.
L2: Adecuado para “TOYOTA KIDFIX” (de 15 a 36 kg [de 34 a 79 lb.]) apro- bado para su uso en este grupo de masa.
X: Posición del asiento no adecuada para los niños que se encuentran en este grupo de masa.
*1: Ajuste el respaldo del asiento delantero en la posición más vertical. Mueva el cojíndel asiento delantero hacia atrás completamente.
Retire el apoyacabezas si interfiere con su sistema de sujeción para niños.
Siga estos procedimientos
• Para instalar un asiento para bebés con base de soporte Si el asiento para bebés interfiere con el respaldo del asiento al bloquear el
asiento para bebés en la base de soporte, ajuste el respaldo del asiento hacia
atrás hasta que no se produzcan interferencias.
• Para instalar un asiento para niños orientado hacia delante Si el anclaje de hombro del cinturón de seguridad está delante de la guía del
cinturón de seguridad del asiento para niños, desplace el cojín del asiento hacia
delante.
• Para instalar un asiento para menores
Si el niño en su sistema de sujeción para niños se encuentra en una posición
muy vertical, ajuste el respaldo en la posición más cómoda.
Si el anclaje de hombro del cinturón de seguridad está delante de la guía del
cinturón de seguridad del asiento para niños, desplace el cojín del asiento hacia
delante.
*2: Retire el apoyacabezas si interfiere con su sistema de sujeción para niños.
Los sistemas de sujeción para niños indicados en la tabla podrían no estar
disponibles fuera de la UE.
Se pueden utilizar otros sistemas de sujeción para niños distintos a los espe-
cificados en la tabla, aunque se debe solicitar información precisa sobre su
idoneidad al proveedor y al fabricante del sistema de sujeción para niños.

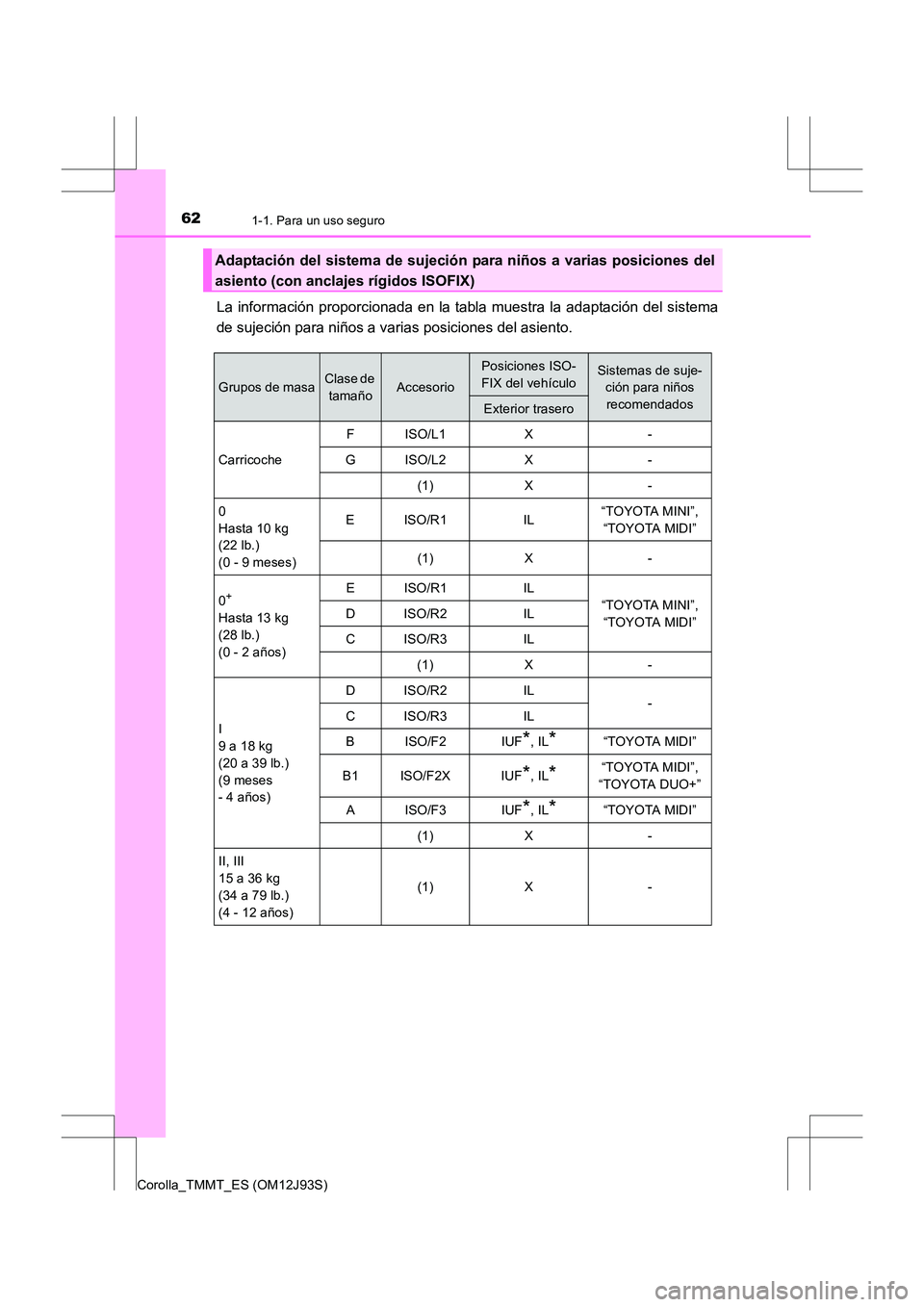

621-1. Para un uso seguro
Corolla_TMMT_ES (OM12J93S)
La información proporcionada en la tabla muestra la adaptación del sistema
de sujeción para niños a varias posiciones del asiento.
Adaptación del sistema de sujeción para niños a varias posiciones del
asiento (con anclajes rígidos ISOFIX)
Grupos de masaClase de tamañoAccesorio
Posiciones ISO-
FIX del vehículoSistemas de suje- ción para niños
recomendados
Exterior trasero
Carricoche F ISO/L1 X -
G ISO/L2 X - (1) X -
0
Hasta 10 kg
(22 lb.)
(0 - 9 meses) E ISO/R1 IL
“TOYOTA MINI”,
“TOYOTA MIDI”
(1) X -
0
+
Hasta 13 kg
(28 lb.)
(0 - 2 años) E ISO/R1 IL
“TOYOTA MINI”, “TOYOTA MIDI”
D ISO/R2 IL
C ISO/R3 IL
(1) X -
I
9 a 18 kg
(20 a 39 lb.)
(9 meses
- 4 años) D ISO/R2 IL
-
C ISO/R3 IL
B ISO/F2 IUF
*, IL*“TOYOTA MIDI”
B1 ISO/F2X IUF
*, IL*“TOYOTA MIDI”,
“TOYOTA DUO+”
A ISO/F3 IUF
*, IL*“TOYOTA MIDI”
(1) X -
II, III
15 a 36 kg
(34 a 79 lb.)
(4 - 12 años) (1) X -

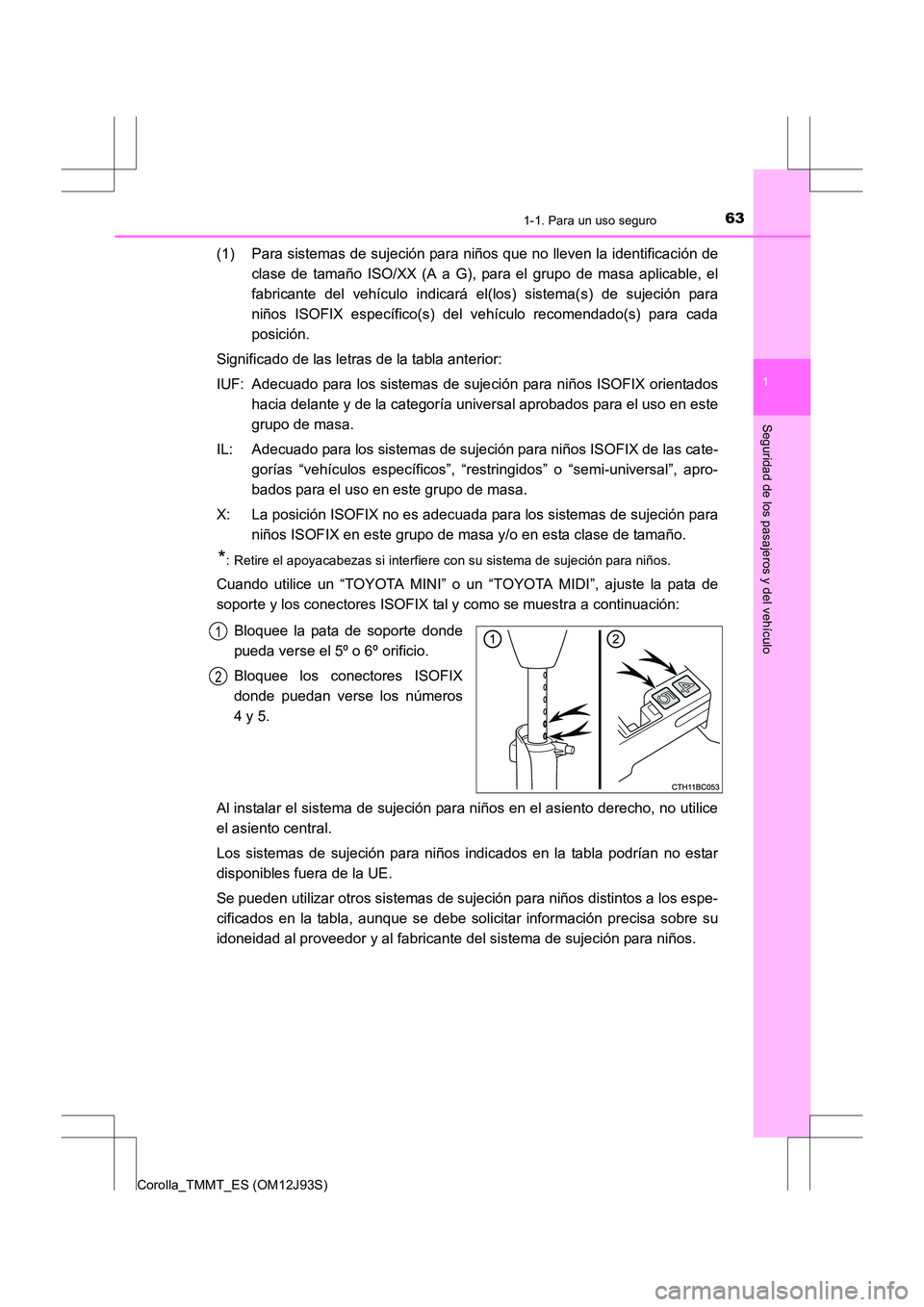

631-1. Para un uso seguro
1
Seguridad de los pasajeros y del vehículo
Corolla_TMMT_ES (OM12J93S)
(1) Para sistemas de sujeción para niños que no lleven la identificación declase de tamaño ISO/XX (A a G), para el grupo de masa aplicable, el
fabricante del vehículo indicará el(los) sistema(s) de sujeción para
niños ISOFIX específico(s) del vehículo recomendado(s) para cada
posición.
Significado de las letras de la tabla anterior:
IUF: Adecuado para los sistemas de suje ción para niños ISOFIX orientados
hacia delante y de la categoría universal aprobados para el uso en este
grupo de masa.
IL: Adecuado para los sistemas de sujeción para niños ISOFIX de las cate- gorías “vehículos específicos”, “restringidos” o “semi-universal”, apro-
bados para el uso en este grupo de masa.
X: La posición ISOFIX no es adecuada para los sistemas de sujeción para niños ISOFIX en este grupo de masa y/o en esta clase de tamaño.
*: Retire el apoyacabezas si interfiere con su sistema de sujeción para niños.
Cuando utilice un “TOYOTA MINI” o un “TOYOTA MIDI”, ajuste la pata de
soporte y los conectores ISOFIX tal y como se muestra a continuación:
Bloquee la pata de soporte donde
pueda verse el 5º o 6º orificio.
Bloquee los conectores ISOFIX
donde puedan verse los números
4 y 5.
Al instalar el sistema de sujeción para niños en el asiento derecho, no utilice
el asiento central.
Los sistemas de sujeción para niños indicados en la tabla podrían no estar
disponibles fuera de la UE.
Se pueden utilizar otros sistemas de sujeción para niños distintos a los espe-
cificados en la tabla, aunque se debe solicitar información precisa sobre su
idoneidad al proveedor y al fabricante del sistema de sujeción para niños.
1
2

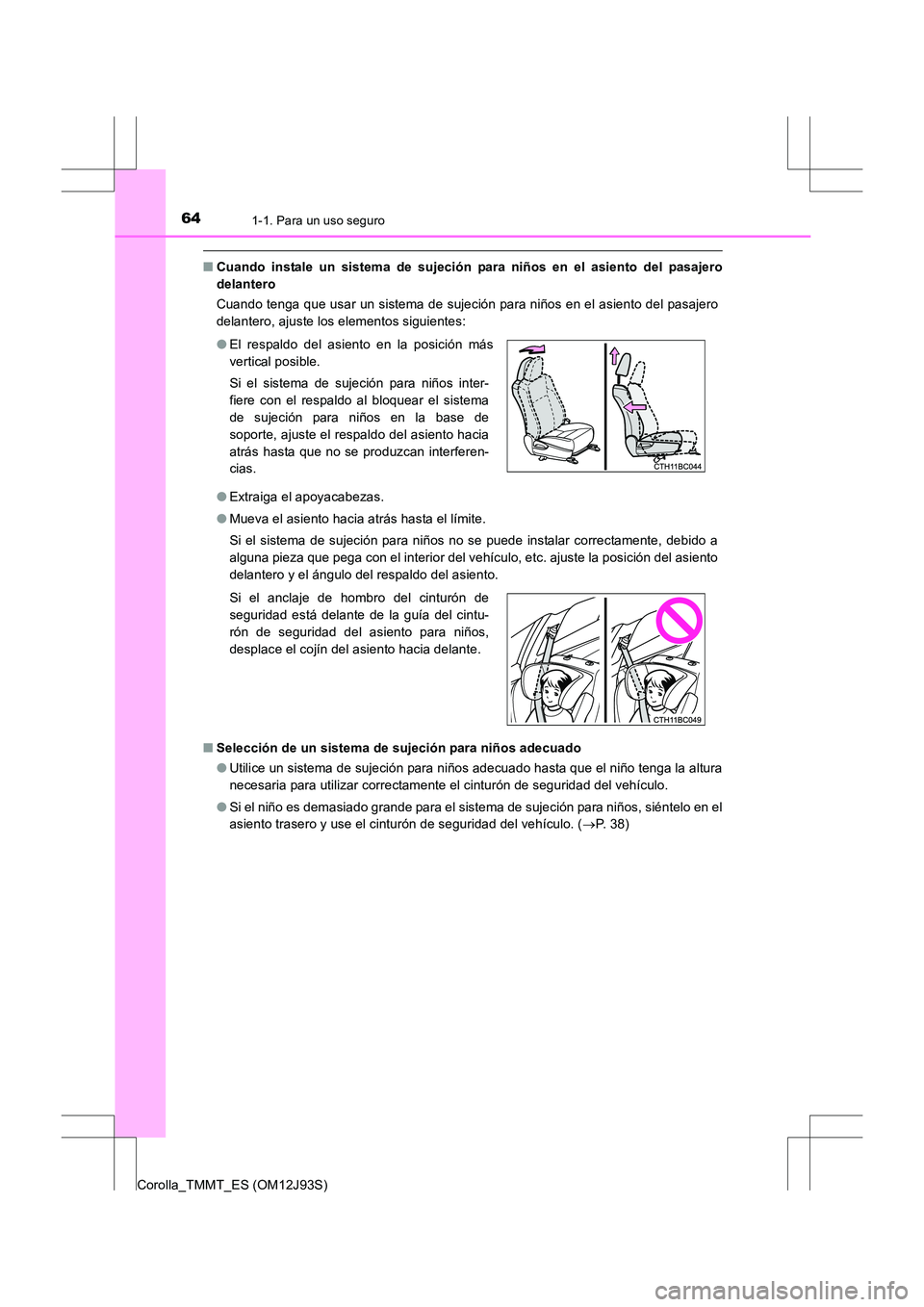

641-1. Para un uso seguro
Corolla_TMMT_ES (OM12J93S)
■Cuando instale un sistema de sujeción para niños en el asiento del pasajero
delantero
Cuando tenga que usar un sistema de sujeción para niños en el asiento del pasajero
delantero, ajuste los elementos siguientes:
●Extraiga el apoyacabezas.
● Mueva el asiento hacia atrás hasta el límite.
Si el sistema de sujeción para niños no se puede instalar correctamente, debido a
alguna pieza que pega con el interior del vehículo, etc. ajuste la posición del asiento
delantero y el ángulo del respaldo del asiento.
■ Selección de un sistema de sujeción para niños adecuado
●Utilice un sistema de sujeción para niños adecuado hasta que el niño tenga la altura
necesaria para utilizar correctamente el cinturón de seguridad del vehículo.
● Si el niño es demasiado grande para el sistema de sujeción para niños, siéntelo en el
asiento trasero y use el cinturón de seguridad del vehículo. ( →P. 3 8 )
●
El respaldo del asiento en la posición más
vertical posible.
Si el sistema de sujeción para niños inter-
fiere con el respaldo al bloquear el sistema
de sujeción para niños en la base de
soporte, ajuste el respaldo del asiento hacia
atrás hasta que no se produzcan interferen-
cias.
Si el anclaje de hombro del cinturón de
seguridad está delante de la guía del cintu-
rón de seguridad del asiento para niños,
desplace el cojín del asiento hacia delante.

651-1. Para un uso seguro
1
Seguridad de los pasajeros y del vehículo
Corolla_TMMT_ES (OM12J93S)

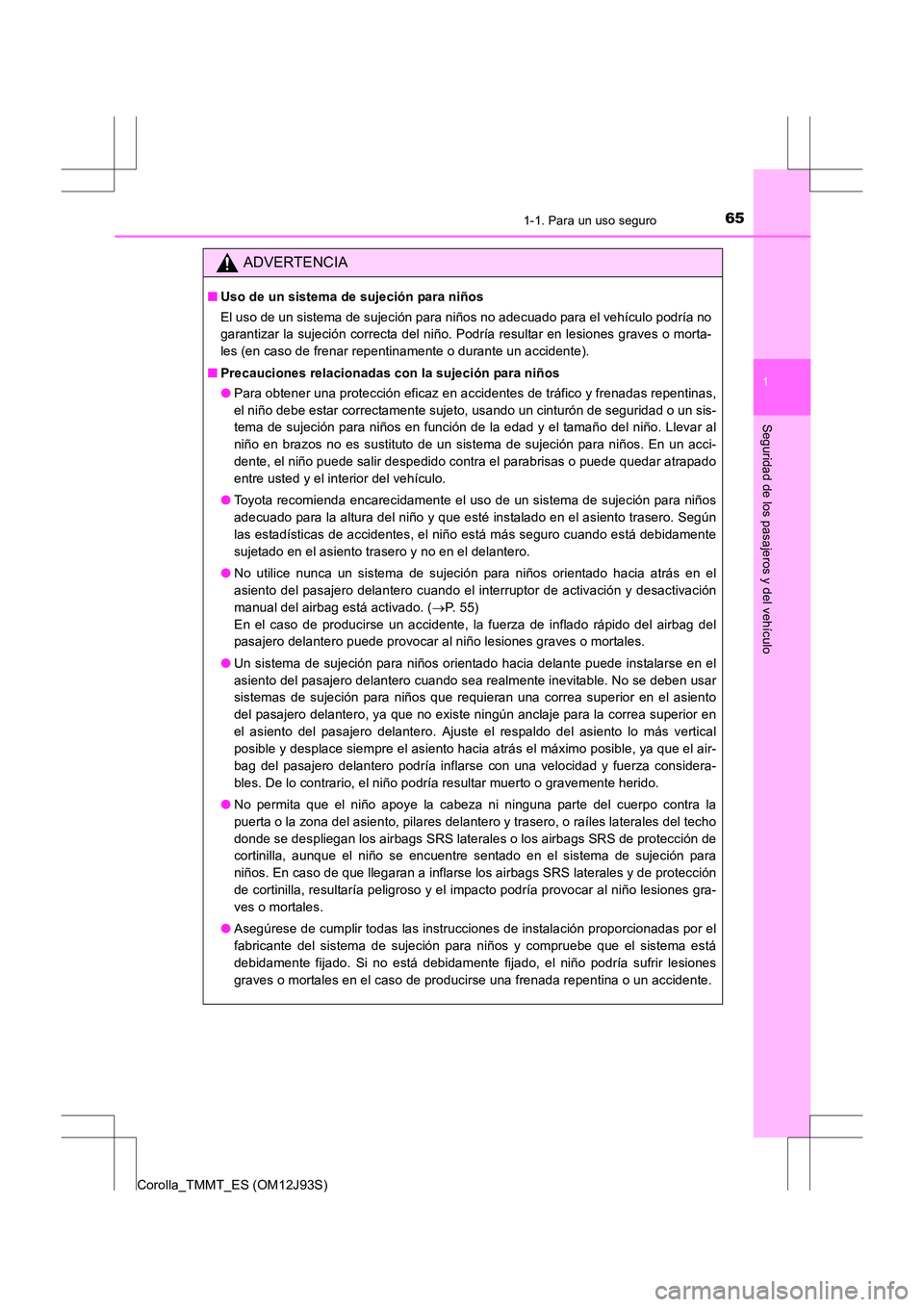

ADVERTENCIA
■Uso de un sistema de sujeción para niños
El uso de un sistema de sujeción para niños no adecuado para el vehículo podría no
garantizar la sujeción correcta del niño. Podría resultar en lesiones graves o morta-
les (en caso de frenar repentinamente o durante un accidente).
■ Precauciones relacionadas con la sujeción para niños
●Para obtener una protección eficaz en accidentes de tráfico y frenadas repentinas,
el niño debe estar correctamente sujeto, usando un cinturón de seguridad o un sis-
tema de sujeción para niños en función de la edad y el tamaño del niño. Llevar al
niño en brazos no es sustituto de un sistema de sujeción para niños. En un acci-
dente, el niño puede salir despedido contra el parabrisas o puede quedar atrapado
entre usted y el interior del vehículo.
● Toyota recomienda encarecidamente el uso de un sistema de sujeción para niños
adecuado para la altura del niño y que esté instalado en el asiento trasero. Según
las estadísticas de accidentes, el niño está más seguro cuando está debidamente
sujetado en el asiento trasero y no en el delantero.
● No utilice nunca un sistema de sujeción para niños orientado hacia atrás en el
asiento del pasajero delantero cuando el interruptor de activación y desactivación
manual del airbag está activado. ( →P. 5 5 )
En el caso de producirse un accidente, la fuerza de inflado rápido del airbag del
pasajero delantero puede provocar al niño lesiones graves o mortales.
● Un sistema de sujeción para niños orientado hacia delante puede instalarse en el
asiento del pasajero delantero cuando sea realmente inevitable. No se deben usar
sistemas de sujeción para niños que requieran una correa superior en el asiento
del pasajero delantero, ya que no existe ningún anclaje para la correa superior en
el asiento del pasajero delantero. Ajuste el respaldo del asiento lo más vertical
posible y desplace siempre el asiento hacia atrás el máximo posible, ya que el air-
bag del pasajero delantero podría inflarse con una velocidad y fuerza considera-
bles. De lo contrario, el niño podría resultar muerto o gravemente herido.
● No permita que el niño apoye la cabeza ni ninguna parte del cuerpo contra la
puerta o la zona del asiento, pilares delantero y trasero, o raíles laterales del techo
donde se despliegan los airbags SRS laterales o los airbags SRS de protección de
cortinilla, aunque el niño se encuentre sentado en el sistema de sujeción para
niños. En caso de que llegaran a inflarse los airbags SRS laterales y de protección
de cortinilla, resultaría peligroso y el impacto podría provocar al niño lesiones gra-
ves o mortales.
● Asegúrese de cumplir todas las instrucciones de instalación proporcionadas por el
fabricante del sistema de sujeción para niños y compruebe que el sistema está
debidamente fijado. Si no está debidamente fijado, el niño podría sufrir lesiones
graves o mortales en el caso de producirse una frenada repentina o un accidente.

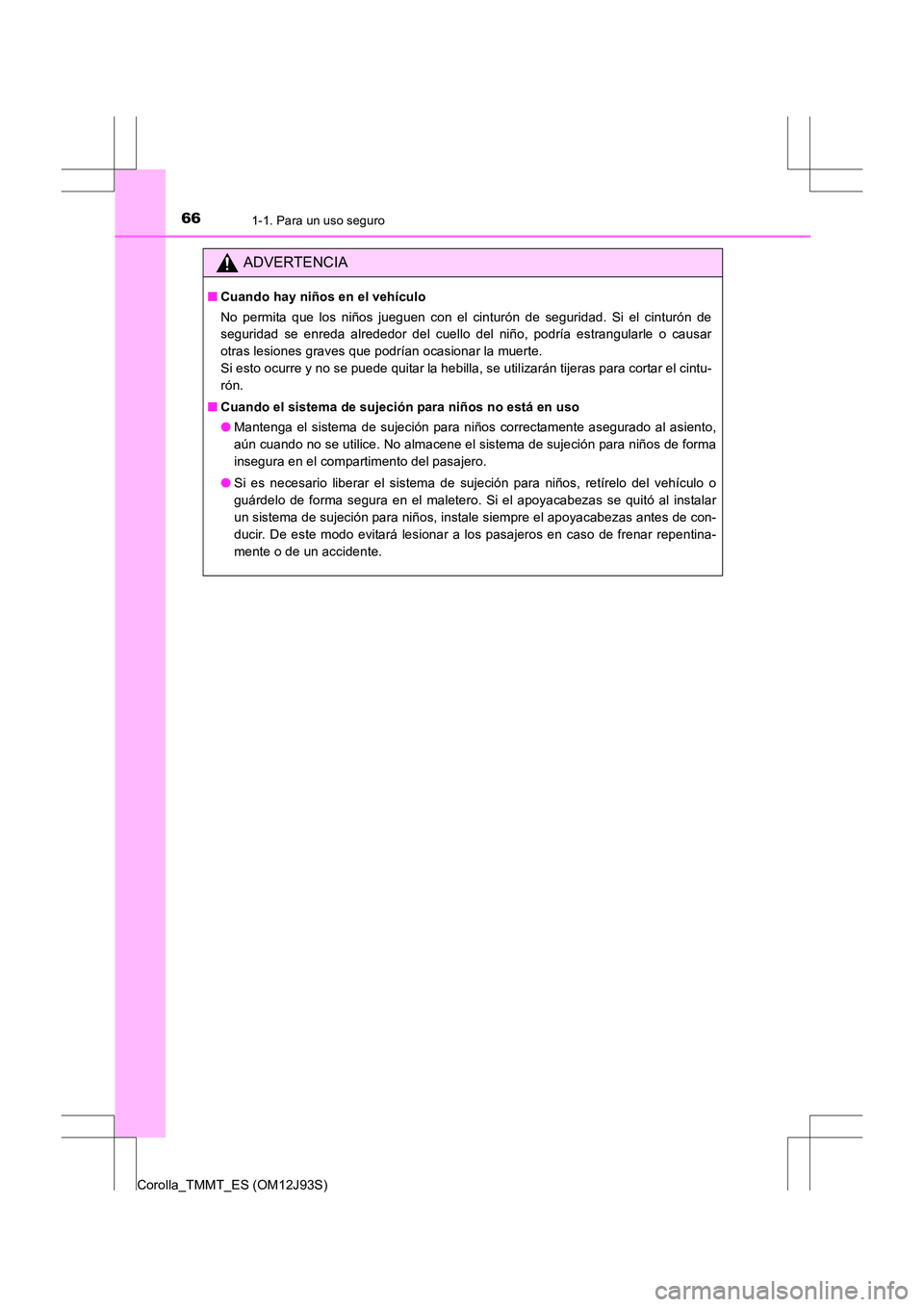

661-1. Para un uso seguro
Corolla_TMMT_ES (OM12J93S)
ADVERTENCIA
■Cuando hay niños en el vehículo
No permita que los niños jueguen con el cinturón de seguridad. Si el cinturón de
seguridad se enreda alrededor del cuello del niño, podría estrangularle o causar
otras lesiones graves que podrían ocasionar la muerte.
Si esto ocurre y no se puede quitar la hebilla, se utilizarán tijeras para cortar el cintu-
rón.
■ Cuando el sistema de sujeción para niños no está en uso
●Mantenga el sistema de sujeción para niños correctamente asegurado al asiento,
aún cuando no se utilice. No almacene el sistema de sujeción para niños de forma
insegura en el compartimento del pasajero.
● Si es necesario liberar el sistema de sujeción para niños, retírelo del vehículo o
guárdelo de forma segura en el maletero. Si el apoyacabezas se quitó al instalar
un sistema de sujeción para niños, instale siempre el apoyacabezas antes de con-
ducir. De este modo evitará lesionar a los pasajeros en caso de frenar repentina-
mente o de un accidente.

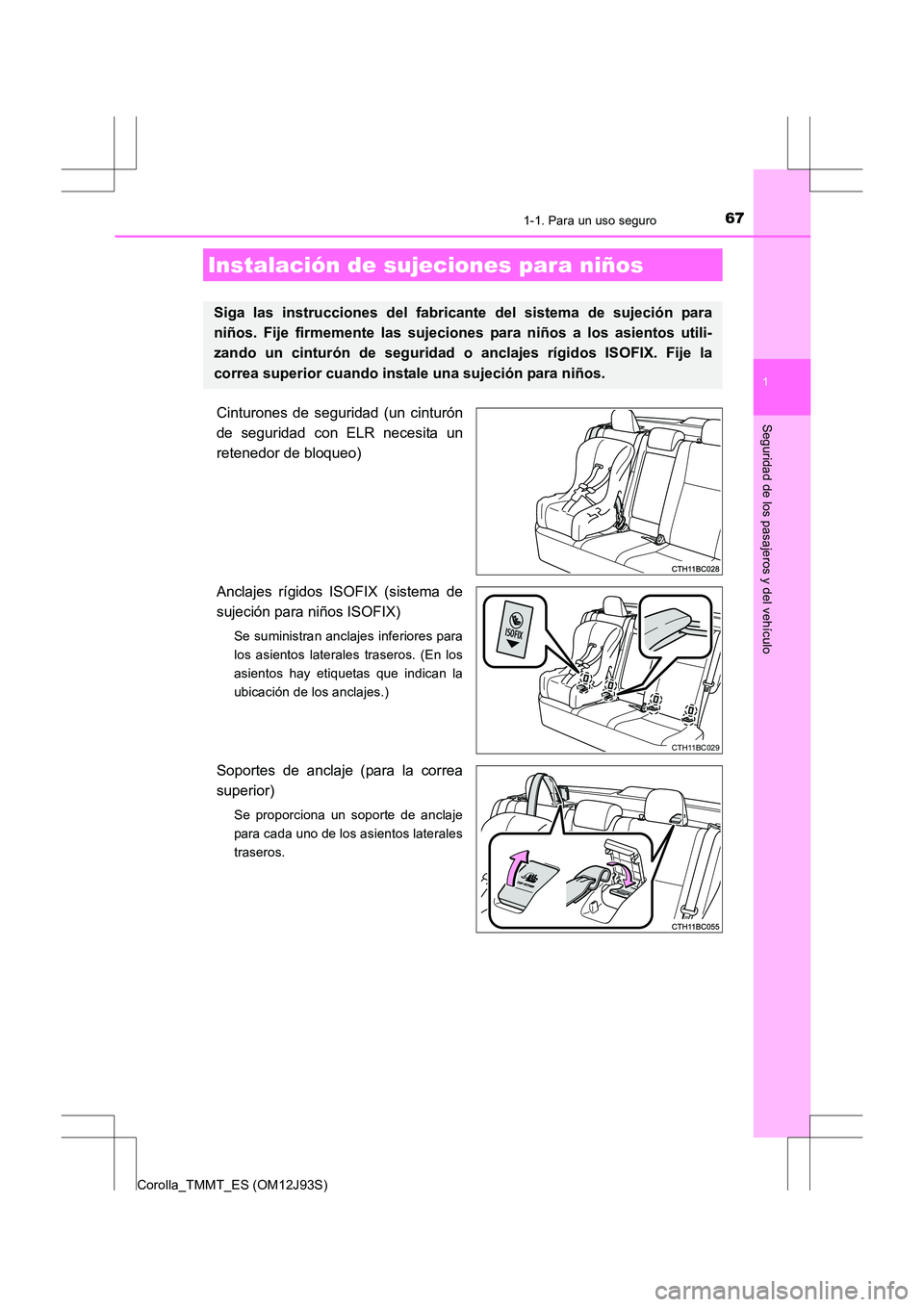

671-1. Para un uso seguro
1
Seguridad de los pasajeros y del vehículo
Corolla_TMMT_ES (OM12J93S)
Cinturones de seguridad (un cinturón
de seguridad con ELR necesita un
retenedor de bloqueo)
Anclajes rígidos ISOFIX (sistema de
sujeción para niños ISOFIX)
Se suministran anclajes inferiores para
los asientos laterales traseros. (En los
asientos hay etiquetas que indican la
ubicación de los anclajes.)
Soportes de anclaje (para la correa
superior)
Se proporciona un soporte de anclaje
para cada uno de los asientos laterales
traseros.
Instalación de sujeciones para niños
Siga las instrucciones del fabricante del sistema de sujeción para
niños. Fije firmemente las sujeciones para niños a los asientos utili-
zando un cinturón de seguridad o anclajes rígidos ISOFIX. Fije la
correa superior cuando instale una sujeción para niños.
CTH11BC029

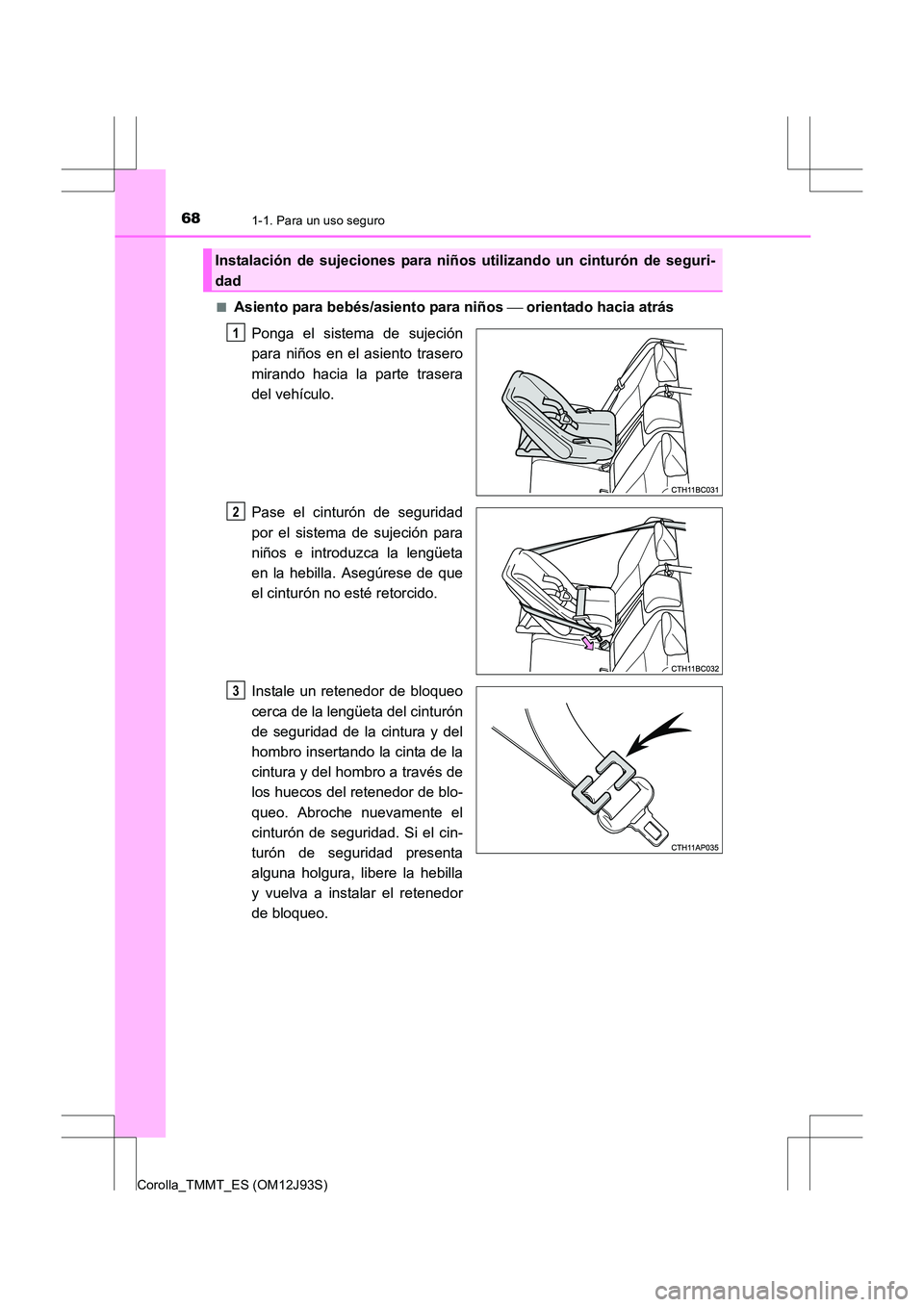

681-1. Para un uso seguro
Corolla_TMMT_ES (OM12J93S)■
Asiento para bebés/asiento para niños
 orientado hacia atrás
Ponga el sistema de sujeción
para niños en el asiento trasero
mirando hacia la parte trasera
del vehículo.
Pase el cinturón de seguridad
por el sistema de sujeción para
niños e introduzca la lengüeta
en la hebilla. Asegúrese de que
el cinturón no esté retorcido.
Instale un retenedor de bloqueo
cerca de la lengüeta del cinturón
de seguridad de la cintura y del
hombro insertando la cinta de la
cintura y del hombro a través de
los huecos del retenedor de blo-
queo. Abroche nuevamente el
cinturón de seguridad. Si el cin-
turón de seguridad presenta
alguna holgura, libere la hebilla
y vuelva a instalar el retenedor
de bloqueo.
Instalación de sujeciones para niños utilizando un cinturón de seguri-
dad
1
2
3

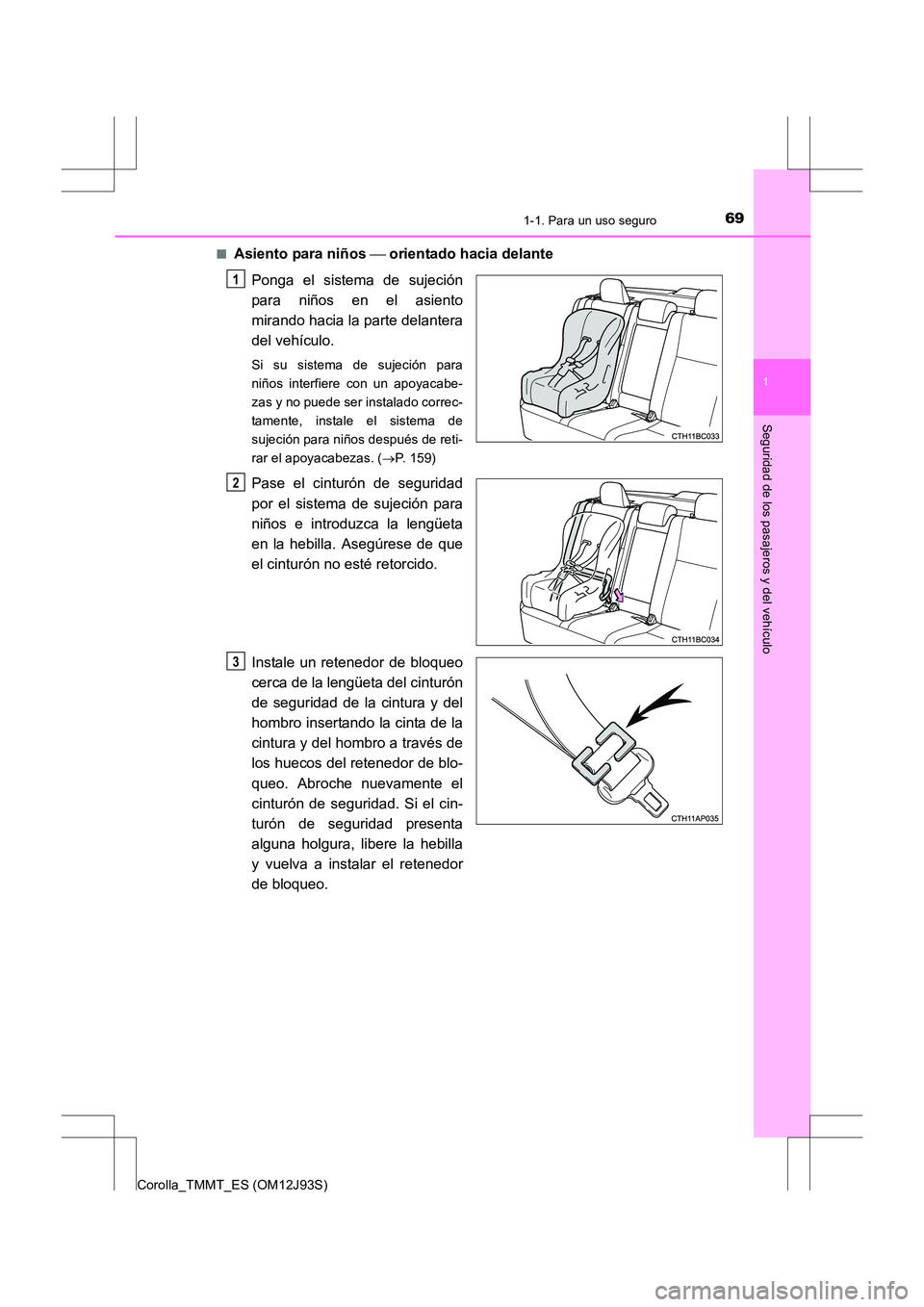

691-1. Para un uso seguro
1
Seguridad de los pasajeros y del vehículo
Corolla_TMMT_ES (OM12J93S)■
Asiento para niños
 orientado hacia delante
Ponga el sistema de sujeción
para niños en el asiento
mirando hacia la parte delantera
del vehículo.
Si su sistema de sujeción para
niños interfiere con un apoyacabe-
zas y no puede ser instalado correc-
tamente, instale el sistema de
sujeción para niños después de reti-
rar el apoyacabezas. ( →P. 159)
Pase el cinturón de seguridad
por el sistema de sujeción para
niños e introduzca la lengüeta
en la hebilla. Asegúrese de que
el cinturón no esté retorcido.
Instale un retenedor de bloqueo
cerca de la lengüeta del cinturón
de seguridad de la cintura y del
hombro insertando la cinta de la
cintura y del hombro a través de
los huecos del retenedor de blo-
queo. Abroche nuevamente el
cinturón de seguridad. Si el cin-
turón de seguridad presenta
alguna holgura, libere la hebilla
y vuelva a instalar el retenedor
de bloqueo.
1
2
3

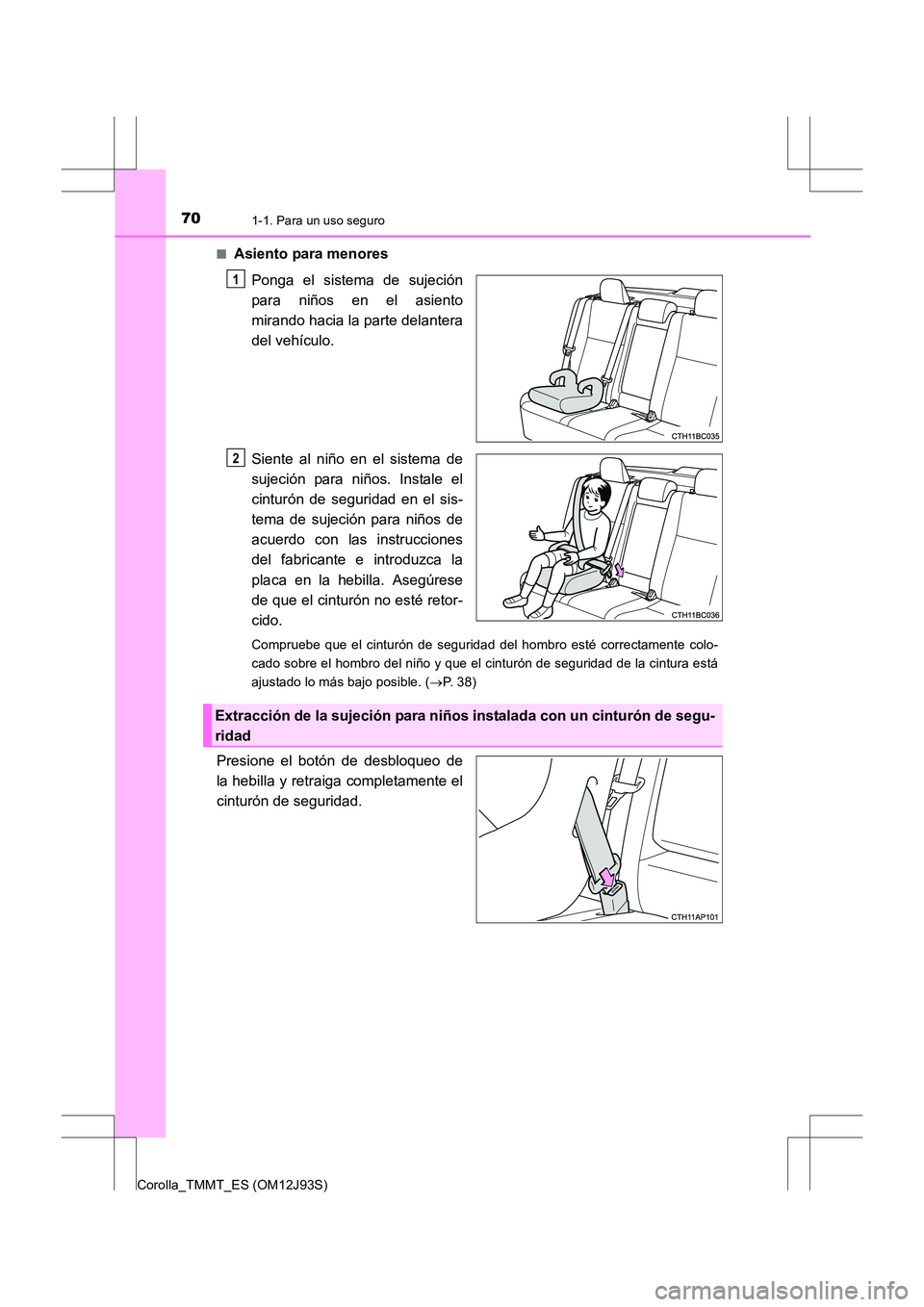

701-1. Para un uso seguro
Corolla_TMMT_ES (OM12J93S)■
Asiento para menores
Ponga el sistema de sujeción
para niños en el asiento
mirando hacia la parte delantera
del vehículo.
Siente al niño en el sistema de
sujeción para niños. Instale el
cinturón de seguridad en el sis-
tema de sujeción para niños de
acuerdo con las instrucciones
del fabricante e introduzca la
placa en la hebilla. Asegúrese
de que el cinturón no esté retor-
cido.
Compruebe que el cinturón de seguridad del hombro esté correctamente colo-
cado sobre el hombro del niño y que el cinturón de seguridad de la cintura está
ajustado lo más bajo posible. ( →P. 3 8 )
Presione el botón de desbloqueo de
la hebilla y retraiga completamente el
cinturón de seguridad.
1
2
Extracción de la sujeción para niños instalada con un cinturón de segu-
ridad
