3114-6. Verwendung der Fahrassistenz-Systeme
4
Fahren
Corolla_TMMT_EM (OM12J92M)
“IPA nicht verfügbar.”
Die Servolenkung ist vorü-
bergehend überhitzt.Versuchen Sie nach einer
kurzen Wartezeit, Simple-
IPA zu verwenden.
Der Motor wurde nicht
gestartet.Starten Sie den Motor.
Mögliche Funktionsstö-
rung des Systems.
Lassen Sie das Fahrzeug
von einem Toyota-Ver-
tragshändler bzw. einer
Vertragswerkstatt oder
einem anderen vor-
schriftsmäßig qualifizier-
ten und ausgerüsteten
Fachbetrieb überprüfen.
“IPA nicht verfügbar zu
hohe Geschwindigkeit.”Übermäßige Fahrzeugge-
schwindigkeit (über 50
km/h)
Reduzieren Sie die Fahr-
geschwindigkeit auf 30
km/h oder weniger und
schalten Sie den Schalter
für Simple-IPA ein.
“IPA nicht verfügbar TRC/
VSC ausgeschaltet.”Der Schalter ist aus.
Schalten Sie zunächst
den -Schalter ein
und schalten Sie dann
den Schalter für Simple-
IPA ein.
“IPA nicht verfügbar
Wagen anhalten Lenkrad
ganz nach links und
rechts drehen.”Nach dem Abtrennen/
Wiederanschließen der
Batterie wurde keine Initi-
alisierung des Systems
durchgeführt.
Führen Sie die Initialisie-
rung durch. →S. 313
“IPA prüfen.”Funktionsstörung des
Systems.
Lassen Sie das Fahrzeug
von einem Toyota-Ver-
tragshändler bzw. einer
Vertragswerkstatt oder
einem anderen vor-
schriftsmäßig qualifizier-
ten und ausgerüsteten
Fachbetrieb überprüfen.
MeldungUrsacheWas Sie tun sollten

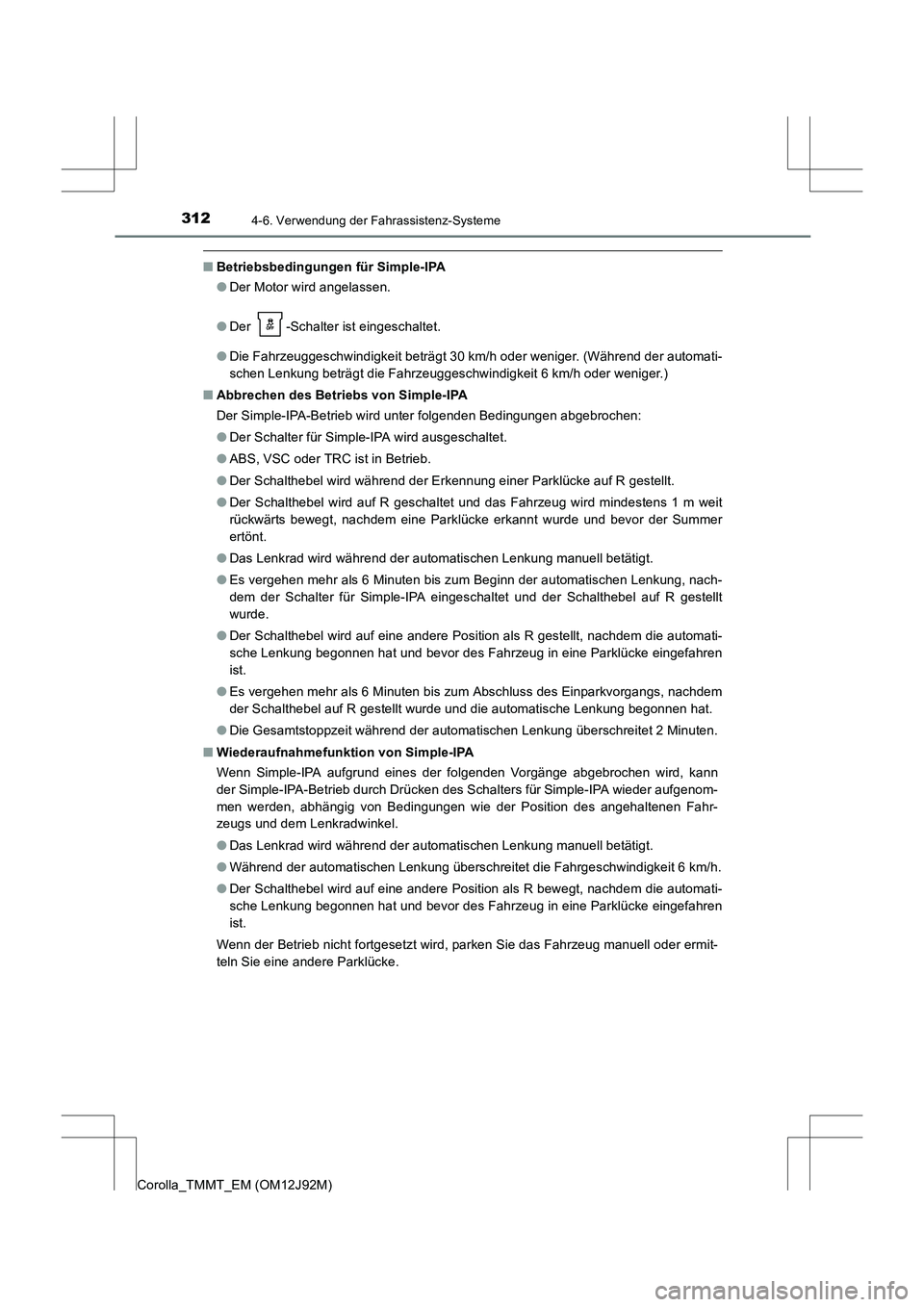

3124-6. Verwendung der Fahrassistenz-Systeme
Corolla_TMMT_EM (OM12J92M)
■Betriebsbedingungen für Simple-IPA
●Der Motor wird angelassen.
● Der -Schalter ist eingeschaltet.
● Die Fahrzeuggeschwindigkeit beträgt 30 km/h oder weniger. (Während der automati-
schen Lenkung beträgt die Fahrzeuggeschwindigkeit 6 km/h oder weniger.)
■ Abbrechen des Betriebs von Simple-IPA
Der Simple-IPA-Betrieb wird unter folgenden Bedingungen abgebrochen:
●Der Schalter für Simple-IPA wird ausgeschaltet.
● ABS, VSC oder TRC ist in Betrieb.
● Der Schalthebel wird während der Erkennung einer Parklücke auf R gestellt.
● Der Schalthebel wird auf R geschaltet und das Fahrzeug wird mindestens 1 m weit
rückwärts bewegt, nachdem eine Parklücke erkannt wurde und bevor der Summer
ertönt.
● Das Lenkrad wird während der automatischen Lenkung manuell betätigt.
● Es vergehen mehr als 6 Minuten bis zum Beginn der automatischen Lenkung, nach-
dem der Schalter für Simple-IPA eingeschaltet und der Schalthebel auf R gestellt
wurde.
● Der Schalthebel wird auf eine andere Position als R gestellt, nachdem die automati-
sche Lenkung begonnen hat und bevor des Fahrzeug in eine Parklücke eingefahren
ist.
● Es vergehen mehr als 6 Minuten bis zum Abschluss des Einparkvorgangs, nachdem
der Schalthebel auf R gestellt wurde und die automatische Lenkung begonnen hat.
● Die Gesamtstoppzeit während der automatischen Lenkung überschreitet 2 Minuten.
■ Wiederaufnahmefunktion von Simple-IPA
Wenn Simple-IPA aufgrund eines der folgenden Vorgänge abgebrochen wird, kann
der Simple-IPA-Betrieb durch Drücken des Schalters für Simple-IPA wieder aufgenom-
men werden, abhängig von Bedingungen wie der Position des angehaltenen Fahr-
zeugs und dem Lenkradwinkel.
●Das Lenkrad wird während der automatischen Lenkung manuell betätigt.
● Während der automatischen Lenkung überschreitet die Fahrgeschwindigkeit 6 km/h.
● Der Schalthebel wird auf eine andere Position als R bewegt, nachdem die automati-
sche Lenkung begonnen hat und bevor des Fahrzeug in eine Parklücke eingefahren
ist.
Wenn der Betrieb nicht fortgesetzt wird, parken Sie das Fahrzeug manuell oder ermit-
teln Sie eine andere Parklücke.

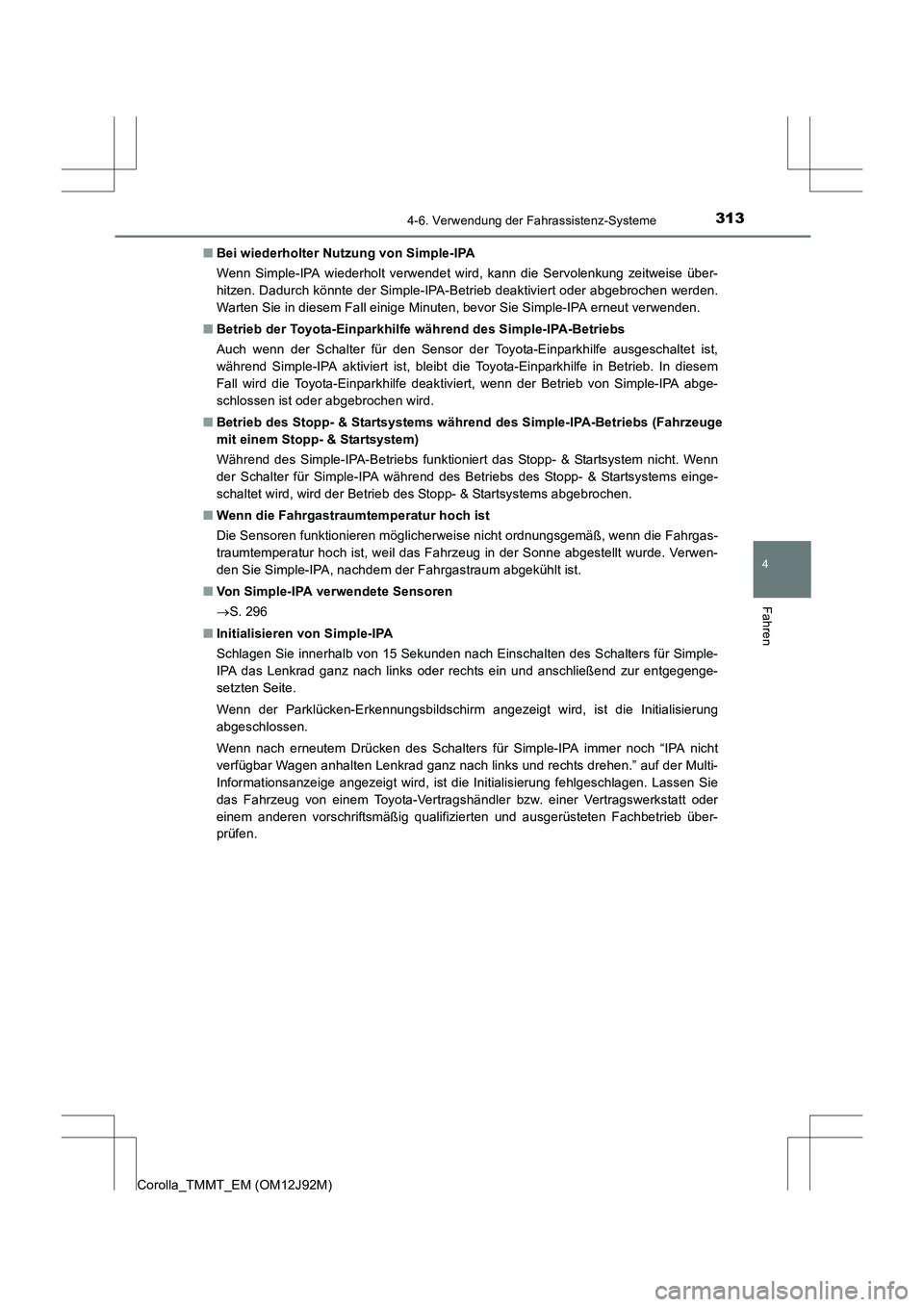

3134-6. Verwendung der Fahrassistenz-Systeme
4
Fahren
Corolla_TMMT_EM (OM12J92M)■
Bei wiederholter Nutzung von Simple-IPA
Wenn Simple-IPA wiederholt verwendet wird, kann die Servolenkung zeitweise über-
hitzen. Dadurch könnte der Simple-IPA-Betrieb deaktiviert oder abgebrochen werden.
Warten Sie in diesem Fall einige Minuten, bevor Sie Simple-IPA erneut verwenden.
■ Betrieb der Toyota-Einparkhilfe während des Simple-IPA-Betriebs
Auch wenn der Schalter für den Sensor der Toyota-Einparkhilfe ausgeschaltet ist,
während Simple-IPA aktiviert ist, bleibt die Toyota-Einparkhilfe in Betrieb. In diesem
Fall wird die Toyota-Einparkhilfe deaktiviert, wenn der Betrieb von Simple-IPA abge-
schlossen ist oder abgebrochen wird.
■ Betrieb des Stopp- & Startsystems während des Simple-IPA-Betriebs (Fahrzeuge
mit einem Stopp- & Startsystem)
Während des Simple-IPA-Betriebs funktioniert das Stopp- & Startsystem nicht. Wenn
der Schalter für Simple-IPA während des Betriebs des Stopp- & Startsystems einge-
schaltet wird, wird der Betrieb des Stopp- & Startsystems abgebrochen.
■ Wenn die Fahrgastraumtemperatur hoch ist
Die Sensoren funktionieren möglicherweise nicht ordnungsgemäß, wenn die Fahrgas-
traumtemperatur hoch ist, weil das Fahrzeug in der Sonne abgestellt wurde. Verwen-
den Sie Simple-IPA, nachdem der Fahrgastraum abgekühlt ist.
■ Von Simple-IPA verwendete Sensoren
→S. 296
■ Initialisieren von Simple-IPA
Schlagen Sie innerhalb von 15 Sekunden nach Einschalten des Schalters für Simple-
IPA das Lenkrad ganz nach links oder rechts ein und anschließend zur entgegenge-
setzten Seite.
Wenn der Parklücken-Erkennungsbildschirm angezeigt wird, ist die Initialisierung
abgeschlossen.
Wenn nach erneutem Drücken des Schalters für Simple-IPA immer noch “IPA nicht
verfügbar Wagen anhalten Lenkrad ganz nach links und rechts drehen.” auf der Multi-
Informationsanzeige angezeigt wird, ist die Initialisierung fehlgeschlagen. Lassen Sie
das Fahrzeug von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder
einem anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb über-
prüfen.

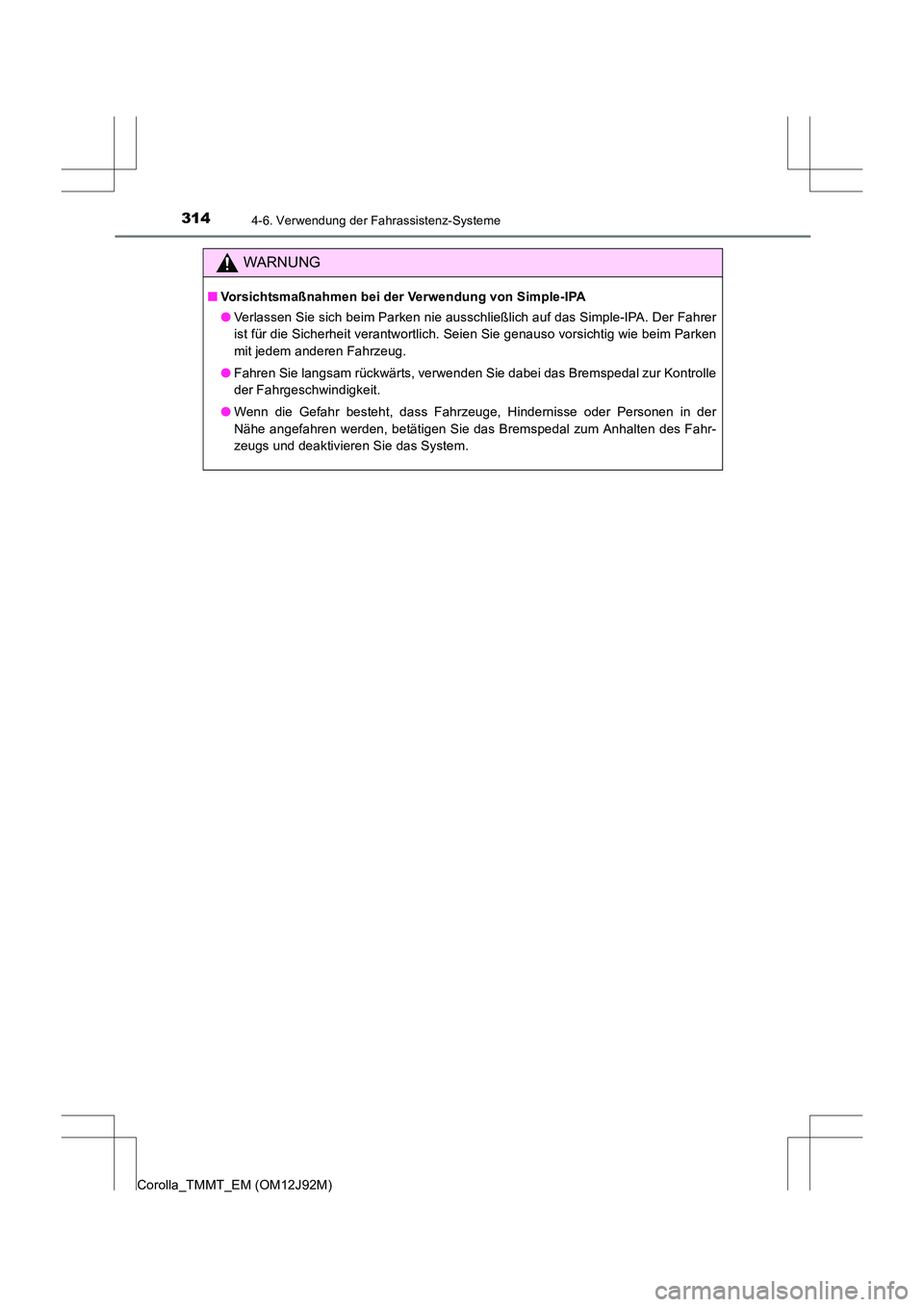

3144-6. Verwendung der Fahrassistenz-Systeme
Corolla_TMMT_EM (OM12J92M)
WARNUNG
■Vorsichtsmaßnahmen bei der Verwendung von Simple-IPA
●Verlassen Sie sich beim Parken nie ausschließlich auf das Simple-IPA. Der Fahrer
ist für die Sicherheit verantwortlich. Seien Sie genauso vorsichtig wie beim Parken
mit jedem anderen Fahrzeug.
● Fahren Sie langsam rückwärts, verwenden Sie dabei das Bremspedal zur Kontrolle
der Fahrgeschwindigkeit.
● Wenn die Gefahr besteht, dass Fahrzeuge, Hindernisse oder Personen in der
Nähe angefahren werden, betätigen Sie das Bremspedal zum Anhalten des Fahr-
zeugs und deaktivieren Sie das System.

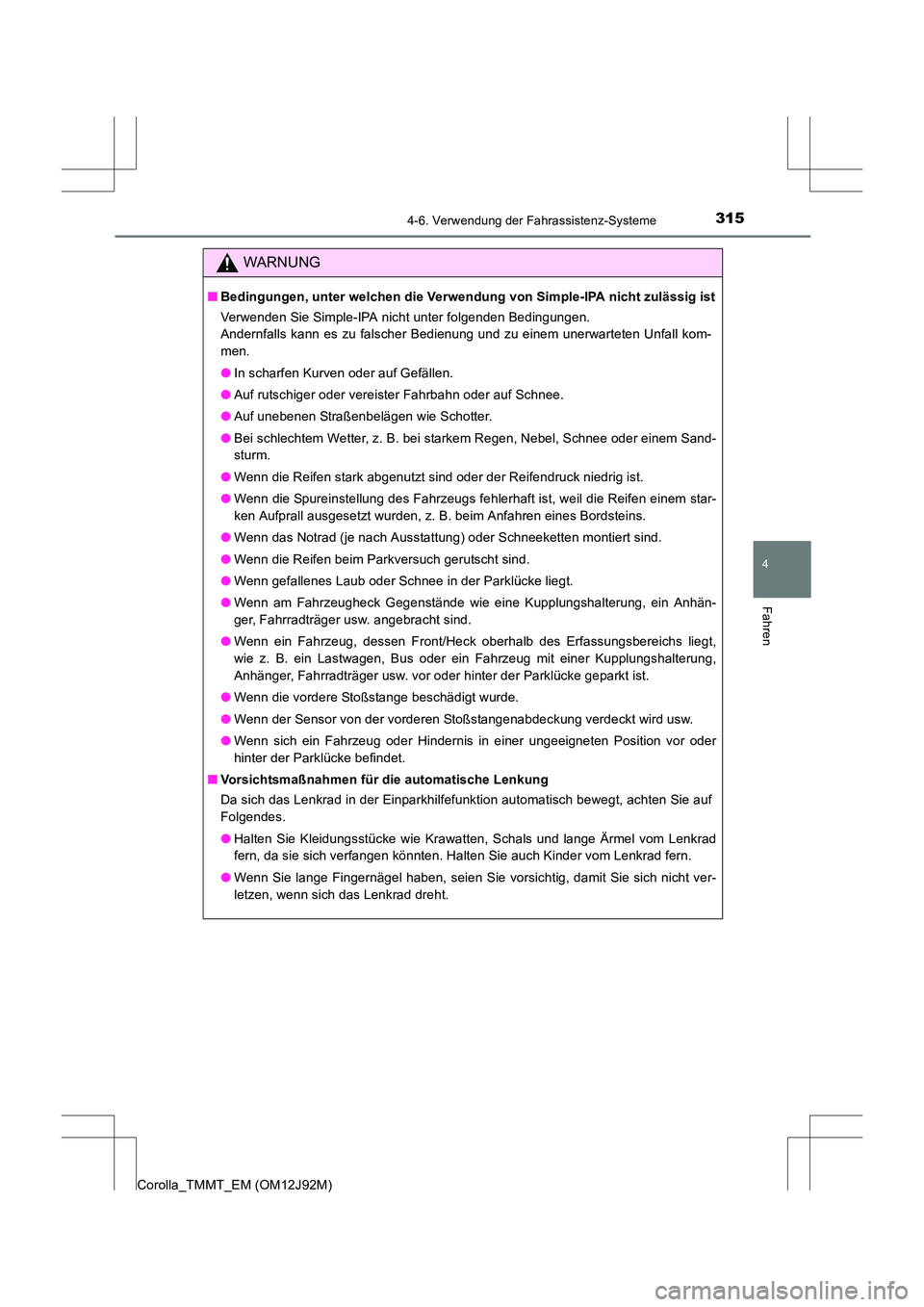

3154-6. Verwendung der Fahrassistenz-Systeme
4
Fahren
Corolla_TMMT_EM (OM12J92M)
WARNUNG
■Bedingungen, unter welchen die Verwendung von Simple-IPA nicht zulässig ist
Verwenden Sie Simple-IPA nicht unter folgenden Bedingungen.
Andernfalls kann es zu falscher Bedienung und zu einem unerwarteten Unfall kom-
men.
●In scharfen Kurven oder auf Gefällen.
● Auf rutschiger oder vereister Fahrbahn oder auf Schnee.
● Auf unebenen Straßenbelägen wie Schotter.
● Bei schlechtem Wetter, z. B. bei starkem Regen, Nebel, Schnee oder einem Sand-
sturm.
● Wenn die Reifen stark abgenutzt sind oder der Reifendruck niedrig ist.
● Wenn die Spureinstellung des Fahrzeugs fehlerhaft ist, weil die Reifen einem star-
ken Aufprall ausgesetzt wurden, z. B. beim Anfahren eines Bordsteins.
● Wenn das Notrad (je nach Ausstattung) oder Schneeketten montiert sind.
● Wenn die Reifen beim Parkversuch gerutscht sind.
● Wenn gefallenes Laub oder Schnee in der Parklücke liegt.
● Wenn am Fahrzeugheck Gegenstände wie eine Kupplungshalterung, ein Anhän-
ger, Fahrradträger usw. angebracht sind.
● Wenn ein Fahrzeug, dessen Front/Heck oberhalb des Erfassungsbereichs liegt,
wie z. B. ein Lastwagen, Bus oder ein Fahrzeug mit einer Kupplungshalterung,
Anhänger, Fahrradträger usw. vor oder hinter der Parklücke geparkt ist.
● Wenn die vordere Stoßstange beschädigt wurde.
● Wenn der Sensor von der vorderen Stoßstangenabdeckung verdeckt wird usw.
● Wenn sich ein Fahrzeug oder Hindernis in einer ungeeigneten Position vor oder
hinter der Parklücke befindet.
■ Vorsichtsmaßnahmen für die automatische Lenkung
Da sich das Lenkrad in der Einparkhilfefunktion automatisch bewegt, achten Sie auf
Folgendes.
●Halten Sie Kleidungsstücke wie Krawatten, Schals und lange Ärmel vom Lenkrad
fern, da sie sich verfangen könnten. Halten Sie auch Kinder vom Lenkrad fern.
● Wenn Sie lange Fingernägel haben, seien Sie vorsichtig, damit Sie sich nicht ver-
letzen, wenn sich das Lenkrad dreht.

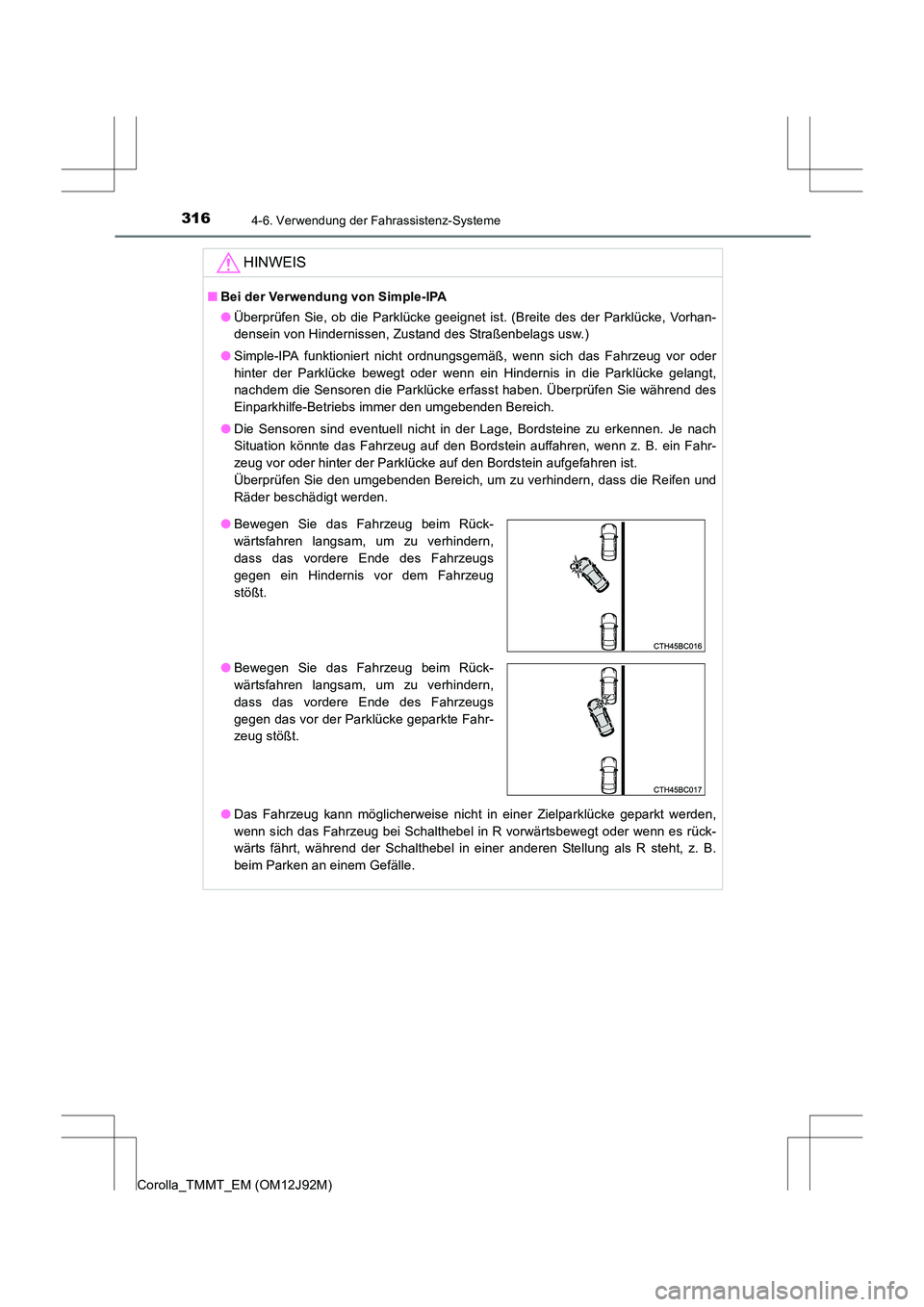

3164-6. Verwendung der Fahrassistenz-Systeme
Corolla_TMMT_EM (OM12J92M)
HINWEIS
■Bei der Verwendung von Simple-IPA
●Überprüfen Sie, ob die Parklücke geeignet ist. (Breite des der Parklücke, Vorhan-
densein von Hindernissen, Zustand des Straßenbelags usw.)
● Simple-IPA funktioniert nicht ordnungsgemäß, wenn sich das Fahrzeug vor oder
hinter der Parklücke bewegt oder wenn ein Hindernis in die Parklücke gelangt,
nachdem die Sensoren die Parklücke erfasst haben. Überprüfen Sie während des
Einparkhilfe-Betriebs immer den umgebenden Bereich.
● Die Sensoren sind eventuell nicht in der Lage, Bordsteine zu erkennen. Je nach
Situation könnte das Fahrzeug auf den Bordstein auffahren, wenn z. B. ein Fahr-
zeug vor oder hinter der Parklücke auf den Bordstein aufgefahren ist.
Überprüfen Sie den umgebenden Bereich, um zu verhindern, dass die Reifen und
Räder beschädigt werden.
● Das Fahrzeug kann möglicherweise nicht in einer Zielparklücke geparkt werden,
wenn sich das Fahrzeug bei Schalthebel in R vorwärtsbewegt oder wenn es rück-
wärts fährt, während der Schalthebel in einer anderen Stellung als R steht, z. B.
beim Parken an einem Gefälle.
●Bewegen Sie das Fahrzeug beim Rück-
wärtsfahren langsam, um zu verhindern,
dass das vordere Ende des Fahrzeugs
gegen ein Hindernis vor dem Fahrzeug
stößt.
● Bewegen Sie das Fahrzeug beim Rück-
wärtsfahren langsam, um zu verhindern,
dass das vordere Ende des Fahrzeugs
gegen das vor der Parklücke geparkte Fahr-
zeug stößt.

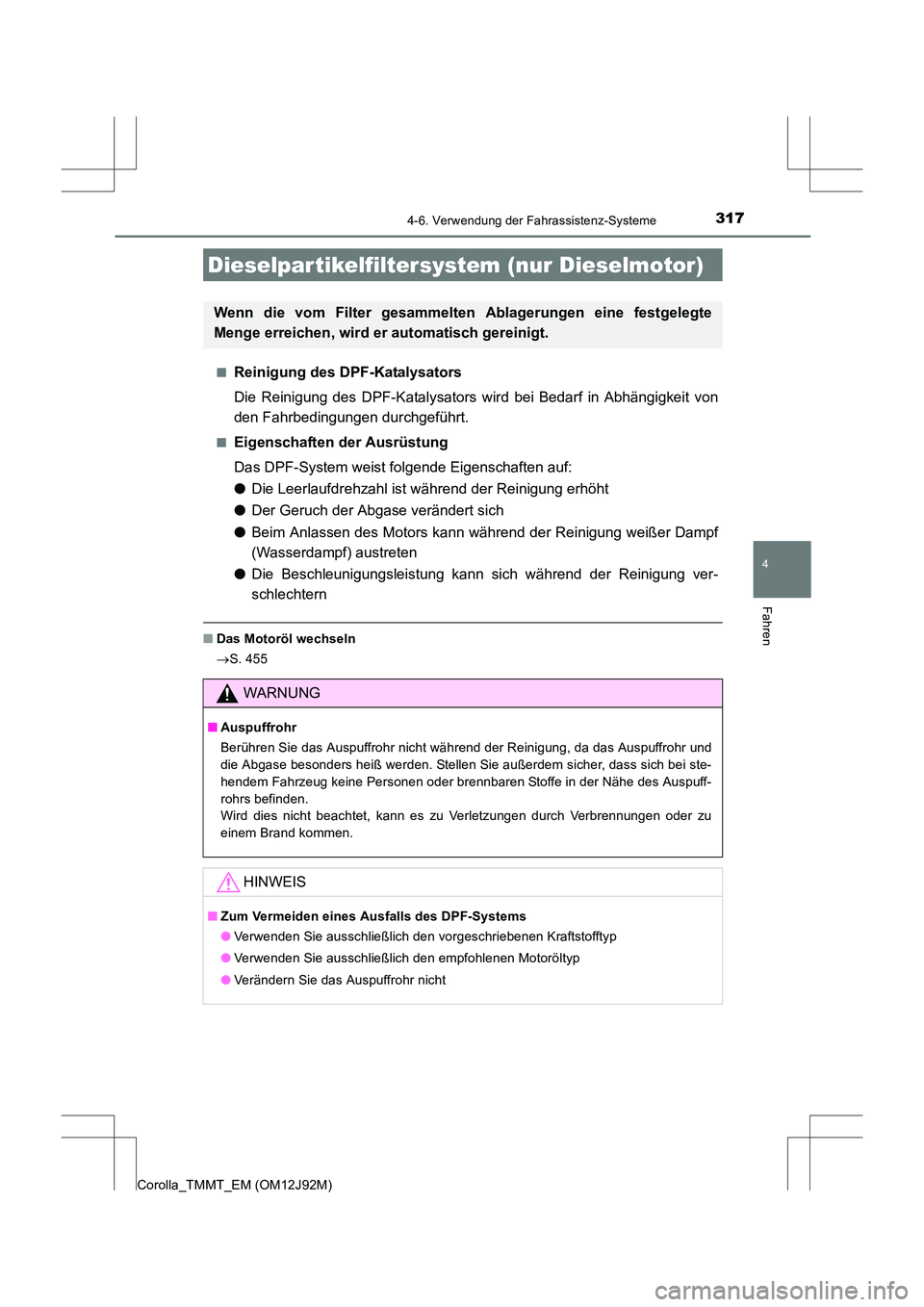

3174-6. Verwendung der Fahrassistenz-Systeme
4
Fahren
Corolla_TMMT_EM (OM12J92M)■
Reinigung des DPF-Katalysators
Die Reinigung des DPF-Katalysators
wird bei Bedarf in Abhängigkeit von
den Fahrbedingungen durchgeführt.
■Eigenschaften der Ausrüstung
Das DPF-System weist folgende Eigenschaften auf:
● Die Leerlaufdrehzahl ist während der Reinigung erhöht
● Der Geruch der Abgase verändert sich
● Beim Anlassen des Motors kann während der Reinigung weißer Dampf
(Wasserdampf) austreten
● Die Beschleunigungsleistung kann sich während der Reinigung ver-
schlechtern
■Das Motoröl wechseln
→S. 455
Dieselpar tikelfiltersystem (nur Dieselmotor)
Wenn die vom Filter gesammelten Ablagerungen eine festgelegte
Menge erreichen, wird er automatisch gereinigt.
WARNUNG
■ Auspuffrohr
Berühren Sie das Auspuffrohr nicht während der Reinigung, da das Auspuffrohr und
die Abgase besonders heiß werden. Stellen Sie außerdem sicher, dass sich bei ste-
hendem Fahrzeug keine Personen oder brennbaren Stoffe in der Nähe des Auspuff-
rohrs befinden.
Wird dies nicht beachtet, kann es zu Verletzungen durch Verbrennungen oder zu
einem Brand kommen.
HINWEIS
■Zum Vermeiden eines Ausfalls des DPF-Systems
●Verwenden Sie ausschließlich den vorgeschriebenen Kraftstofftyp
● Verwenden Sie ausschließlich den empfohlenen Motoröltyp
● Verändern Sie das Auspuffrohr nicht

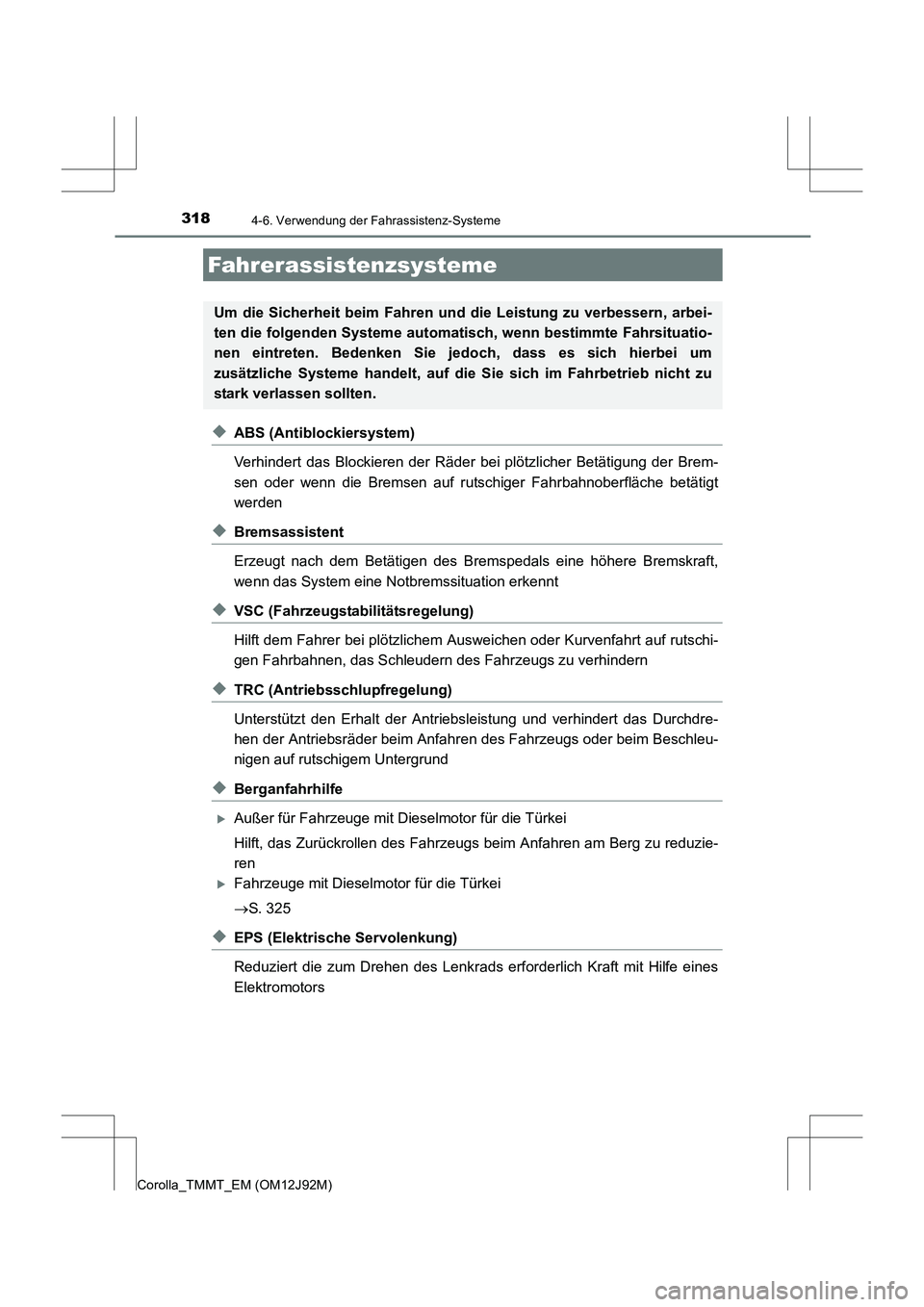

3184-6. Verwendung der Fahrassistenz-Systeme
Corolla_TMMT_EM (OM12J92M)
◆ABS (Antiblockiersystem)
Verhindert das Blockieren der Räder bei plötzlicher Betätigung der Brem-
sen oder wenn die Bremsen auf rutschiger Fahrbahnoberfläche betätigt
werden
◆Bremsassistent
Erzeugt nach dem Betätigen des Bremspedals eine höhere Bremskraft,
wenn das System eine Notbremssituation erkennt
◆VSC (Fahrzeugstabilitätsregelung)
Hilft dem Fahrer bei plötzlichem Ausweichen oder Kurvenfahrt auf rutschi-
gen Fahrbahnen, das Schleudern des Fahrzeugs zu verhindern
◆TRC (Antriebsschlupfregelung)
Unterstützt den Erhalt der Antriebsleistung und verhindert das Durchdre-
hen der Antriebsräder beim Anfahren des Fahrzeugs oder beim Beschleu-
nigen auf rutschigem Untergrund
◆Berganfahrhilfe
XAußer für Fahrzeuge mit Dieselmotor für die Türkei
Hilft, das Zurückrollen des Fahrzeugs beim Anfahren am Berg zu reduzie-
ren
XFahrzeuge mit Dieselmotor für die Türkei
→ S. 325
◆EPS (Elektrische Servolenkung)
Reduziert die zum Drehen des Lenkrads erforderlich Kraft mit Hilfe eines
Elektromotors
Fahrerassistenzsysteme
Um die Sicherheit beim Fahren und die Leistung zu verbessern, arbei-
ten die folgenden Systeme automati sch, wenn bestimmte Fahrsituatio-
nen eintreten. Bedenken Sie jedoch, dass es sich hierbei um
zusätzliche Systeme handelt, auf di e Sie sich im Fahrbetrieb nicht zu
stark verlassen sollten.

3194-6. Verwendung der Fahrassistenz-Systeme
4
Fahren
Corolla_TMMT_EM (OM12J92M)

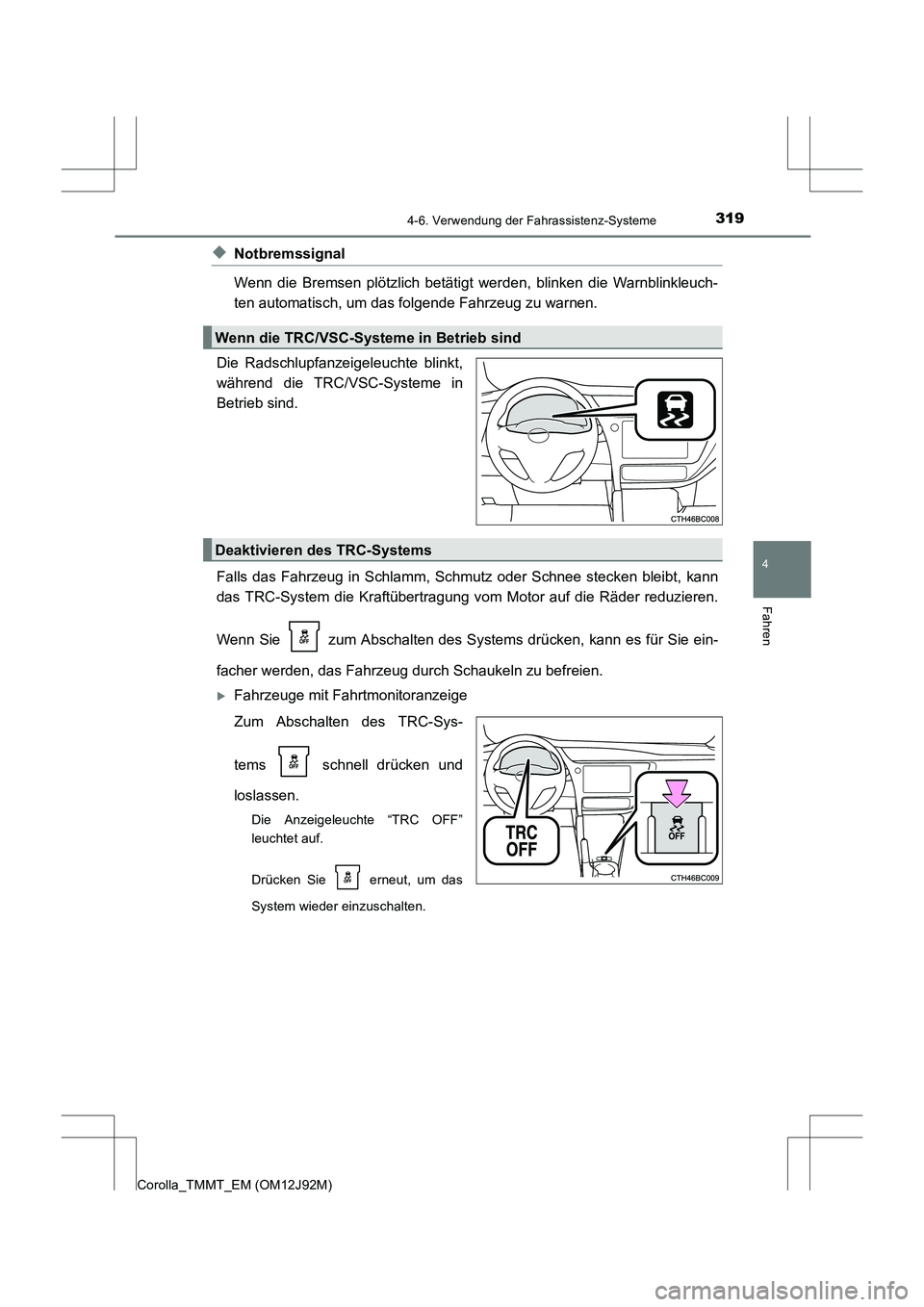

◆Notbremssignal
Wenn die Bremsen plötzlich betätigt werden, blinken die Warnblinkleuch-
ten automatisch, um das folgende Fahrzeug zu warnen.
Die Radschlupfanzeigeleuchte blinkt,
während die TRC/VSC-Systeme in
Betrieb sind.
Falls das Fahrzeug in Schlamm, Schmutz oder Schnee stecken bleibt, kann
das TRC-System die Kraftübertragung vom Motor auf die Räder reduzieren.
Wenn Sie zum Abschalten des Systems drücken, kann es für Sie ein-
facher werden, das Fahrzeug durch Schaukeln zu befreien.
XFahrzeuge mit Fahrtmonitoranzeige
Zum Abschalten des TRC-Sys-
tems schnell drücken und
loslassen.
Die Anzeigeleuchte “TRC OFF”
leuchtet auf.
Drücken Sie erneut, um das
System wieder einzuschalten.
Wenn die TRC/VSC-Systeme in Betrieb sind
Deaktivieren des TRC-Systems

3204-6. Verwendung der Fahrassistenz-Systeme
Corolla_TMMT_EM (OM12J92M)
XFahrzeuge mit einer Multi-Informationsanzeige
Zum Abschalten des TRC-Sys-
tems schnell drücken und
loslassen.
Die Meldung “TRC AUS” wird auf
der Multi-Informationsanzeige ange-
zeigt.
Drücken Sie erneut, um das
System wieder einzuschalten.
■Ausschalten des TRC- und VSC-Systems
XFahrzeuge mit Fahrtmonitoranzeige
Halten Sie zum Ausschalten der TRC- und VSC-Systeme länger als 3 Sekunden
gedrückt, während das Fahrzeug angehalten ist.
Die Anzeigeleuchten “TRC OFF” und VSC OFF leuchten auf.
Drücken Sie erneut, um die Systeme wieder einzuschalten.
XFahrzeuge mit einer Multi-Informationsanzeige
Halten Sie zum Ausschalten der TRC- und VSC-Systeme länger als 3 Sekunden
gedrückt, während das Fahrzeug angehalten ist.
Die Anzeigeleuchte VSC OFF leuchtet auf und die Meldung “TRC AUS” erscheint auf
der Multi-Informationsanzeige.
*
Drücken Sie erneut, um die Systeme wieder einzuschalten.
*: Bei Fahrzeugen mit PCS (Pre-Crash-Sicherheitssystem) werden auch die Funktio- nen Pre-Crash-Bremsassistent und die Pre-Crash-Bremse deaktiviert. ( →S. 260)
■ Wenn die Anzeigeleuchte “TRC OFF” aufleuchtet, auch wenn nicht
gedrückt wurde (Fahrzeuge mit Fahrtmonitoranzeige)
TRC kann nicht betätigt werden. Wenden Sie sich an einen Toyota-Vertragshändler
bzw. eine Vertragswerkstatt oder einen anderen vorschriftsmäßig qualifizierten und
ausgerüsteten Fachbetrieb.
