TOYOTA COROLLA 2017 Betriebsanleitungen (in German)

4817-3. Wartung in Eigenregie
7
Wartung und Pflege des Fahrzeugs
Corolla_TMMT_EM (OM12J92M)
Der Reifendruck ist auf dem Schild auf der Fahrerseitensäule wie dargestellt
angegeben.
■ Auswirkungen von falschem Reifendruck
Fahren mit falschem Reifendruck kann folgende Auswirkungen haben:
●Reduzierte Kraftstoffeinsparung
● Reduzierter Fahrkomfort und schlechtes Fahrverhalten
● Reduzierte Lebensdauer der Reifen aufgrund von Verschleiß
● Weniger Sicherheit
● Beschädigung des Antriebsstrangs
Wenn der Luftdruck eines Reifens ständig gefüllt werden muss, lassen Sie ihn von
einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einem anderen vor-
schriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb überprüfen.

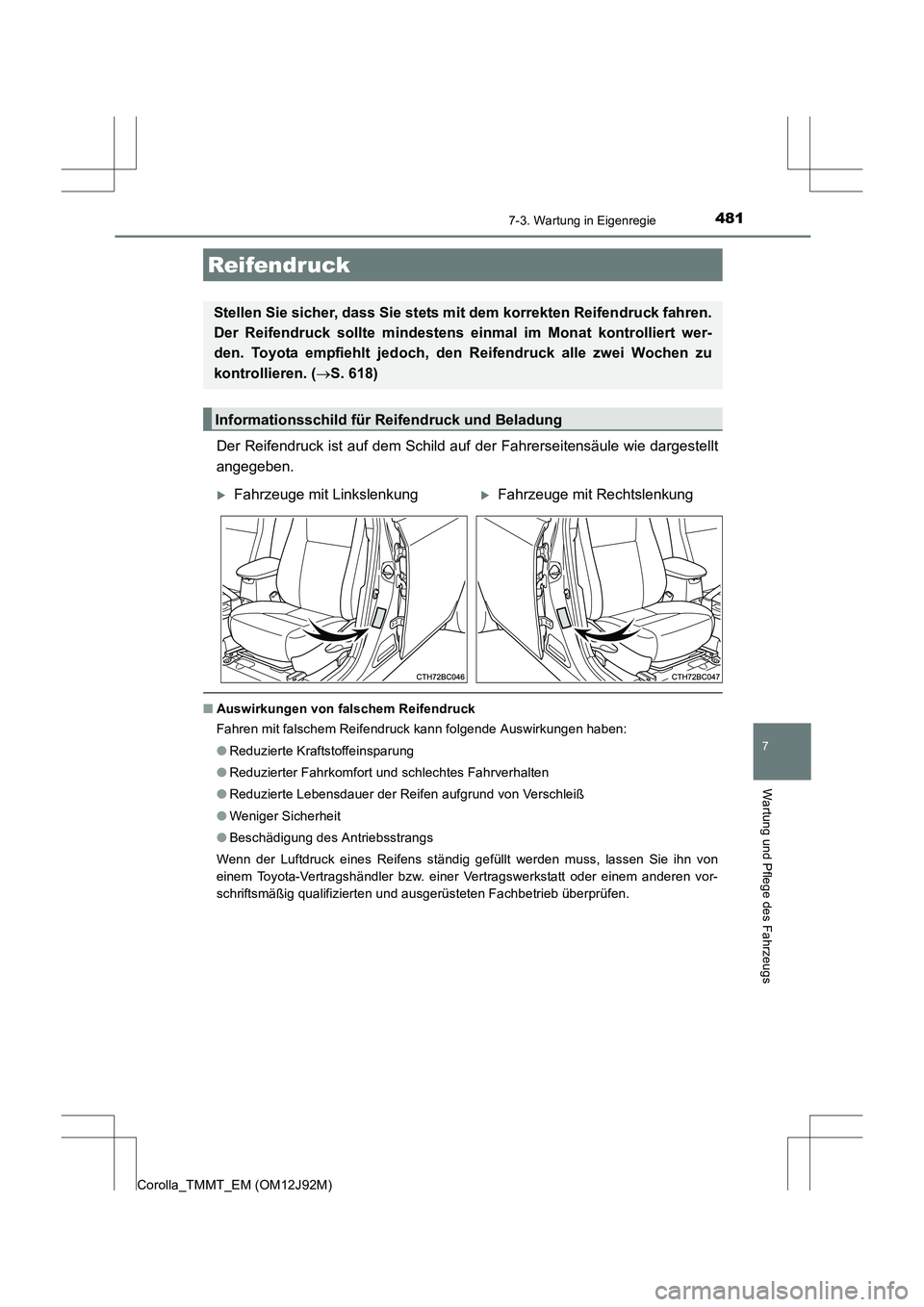

Reifendruck
Stellen Sie sicher, dass Sie stets mi t dem korrekten Reifendruck fahren.
Der Reifendruck sollte mindestens einmal im Monat kontrolliert wer-
den. Toyota empfiehlt jedoch, den Reifendruck alle zwei Wochen zu
kontrollieren. ( →S. 618)
Informationsschild für Re ifendruck und Beladung
XFahrzeuge mit LinkslenkungXFahrzeuge mit Rechtslenkung

4827-3. Wartung in Eigenregie
Corolla_TMMT_EM (OM12J92M)■

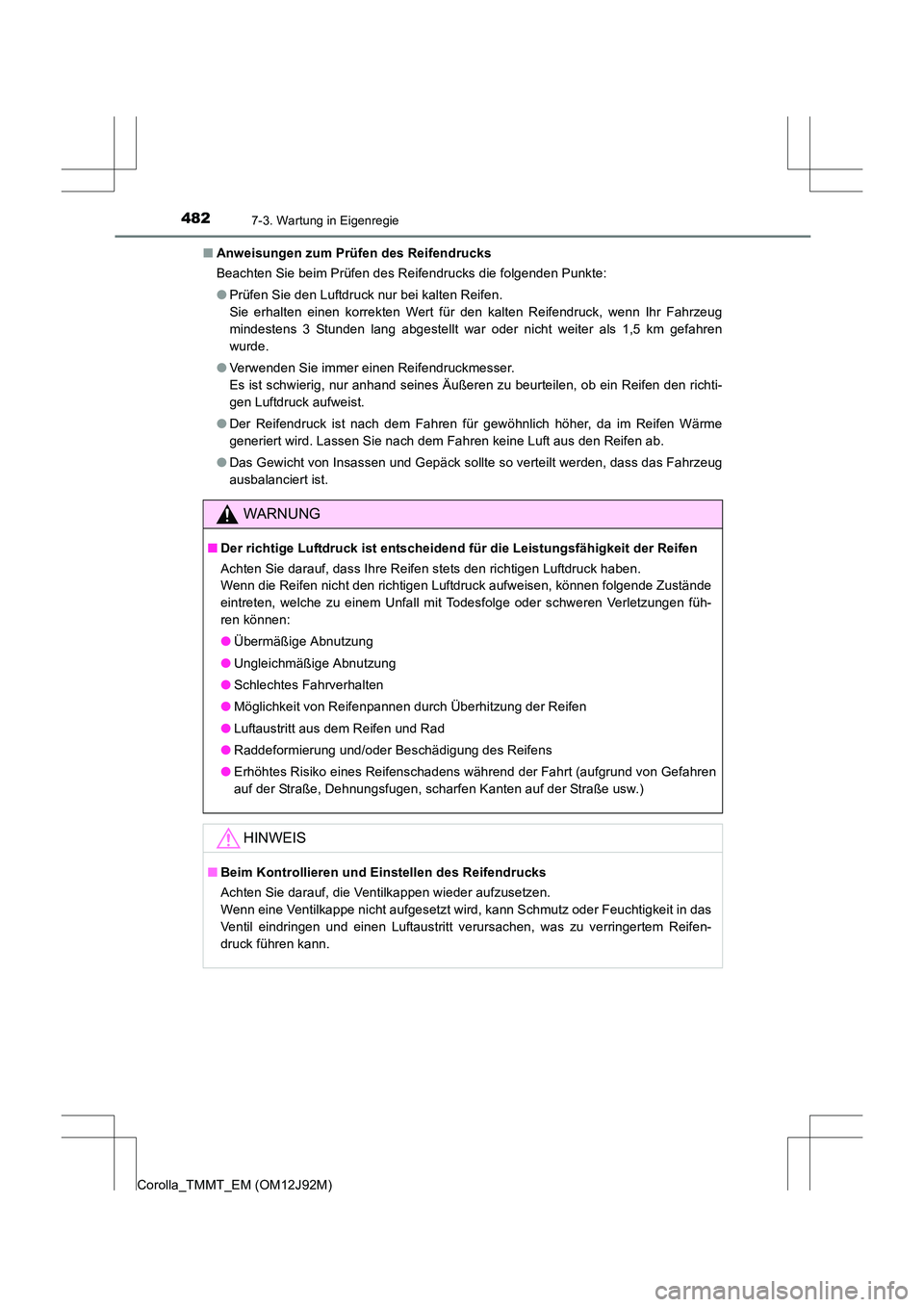

Anweisungen zum Prüfen des Reifendrucks
Beachten Sie beim Prüfen des Reifendrucks die folgenden Punkte:
●Prüfen Sie den Luftdruck nur bei kalten Reifen.
Sie erhalten einen korrekten Wert für den kalten Reifendruck, wenn Ihr Fahrzeug
mindestens 3 Stunden lang abgestellt war oder nicht weiter als 1,5 km gefahren
wurde.
● Verwenden Sie immer einen Reifendruckmesser.
Es ist schwierig, nur anhand seines Äußeren zu beurteilen, ob ein Reifen den richti-
gen Luftdruck aufweist.
● Der Reifendruck ist nach dem Fahren für gewöhnlich höher, da im Reifen Wärme
generiert wird. Lassen Sie nach dem Fahren keine Luft aus den Reifen ab.
● Das Gewicht von Insassen und Gepäck sollte so verteilt werden, dass das Fahrzeug
ausbalanciert ist.
WARNUNG
■ Der richtige Luftdruck ist entscheidend für die Leistungsfähigkeit der Reifen
Achten Sie darauf, dass Ihre Reifen stets den richtigen Luftdruck haben.
Wenn die Reifen nicht den richtigen Luftdruck aufweisen, können folgende Zustände
eintreten, welche zu einem Unfall mit Todesfolge oder schweren Verletzungen füh-
ren können:
●Übermäßige Abnutzung
● Ungleichmäßige Abnutzung
● Schlechtes Fahrverhalten
● Möglichkeit von Reifenpannen durch Überhitzung der Reifen
● Luftaustritt aus dem Reifen und Rad
● Raddeformierung und/oder Beschädigung des Reifens
● Erhöhtes Risiko eines Reifenschadens während der Fahrt (aufgrund von Gefahren
auf der Straße, Dehnungsfugen, scharfen Kanten auf der Straße usw.)
HINWEIS
■Beim Kontrollieren und Einstellen des Reifendrucks
Achten Sie darauf, die Ventilkappen wieder aufzusetzen.
Wenn eine Ventilkappe nicht aufgesetzt wird, kann Schmutz oder Feuchtigkeit in das
Ventil eindringen und einen Luftaustritt verursachen, was zu verringertem Reifen-
druck führen kann.

4837-3. Wartung in Eigenregie
7
Wartung und Pflege des Fahrzeugs
Corolla_TMMT_EM (OM12J92M)
Achten Sie beim Radwechsel darauf, dass die Ersatzräder den ausgetausch-
ten Rädern in Bezug auf Tragfähigkeit, Durchmesser, Maulweite und positive
Einpresstiefe
* genau entsprechen.
Ersatzräder erhalten Sie von einem To yota-Vertragshändler bzw. einer Ver-
tragswerkstatt oder einem anderen vorschriftsmäßig qualifizierten und ausge-
rüsteten Fachbetrieb.
*: Kurz auch als “Offset” bezeichnet.
Toyota empfiehlt nicht die Verwendung von:
● Rädern unterschiedlicher Größen oder Sorten
● Gebrauchten Rädern
● Verformten, wieder gerichteten Rädern
● Verwenden Sie nur Toyota-Radmuttern und Schlüssel, die zur Verwen-
dung mit Aluminiumfelgen entwickelt wurden.
● Überprüfen Sie beim Umsetzen, Reparieren oder Wechseln Ihrer Reifen
nach 1600 km, ob die Radmuttern noch fest sitzen.
● Achten Sie bei der Verwendung von Schneeketten darauf, dass Sie die
Aluminiumräder nicht beschädigen.
● Verwenden Sie zum Auswuchten Ihrer Räder nur Original-Toyota-Aus-
wuchtgewichte oder gleichwertige Gewichte sowie einen Kunststoff- oder
Gummihammer.
■Beim Ersetzen der Räder
Die Räder Ihres Fahrzeugs verfügen über Reifendruck-Warnventile und Sender, mit
deren Hilfe das Reifendruck-Warnsystem bei einem Druckverlust der Reifen im Voraus
Warnungen ausgeben kann. Wenn Räder ausgetauscht werden, müssen Reifendruck-
Warnventile und Sender eingebaut werden. ( →S. 469)

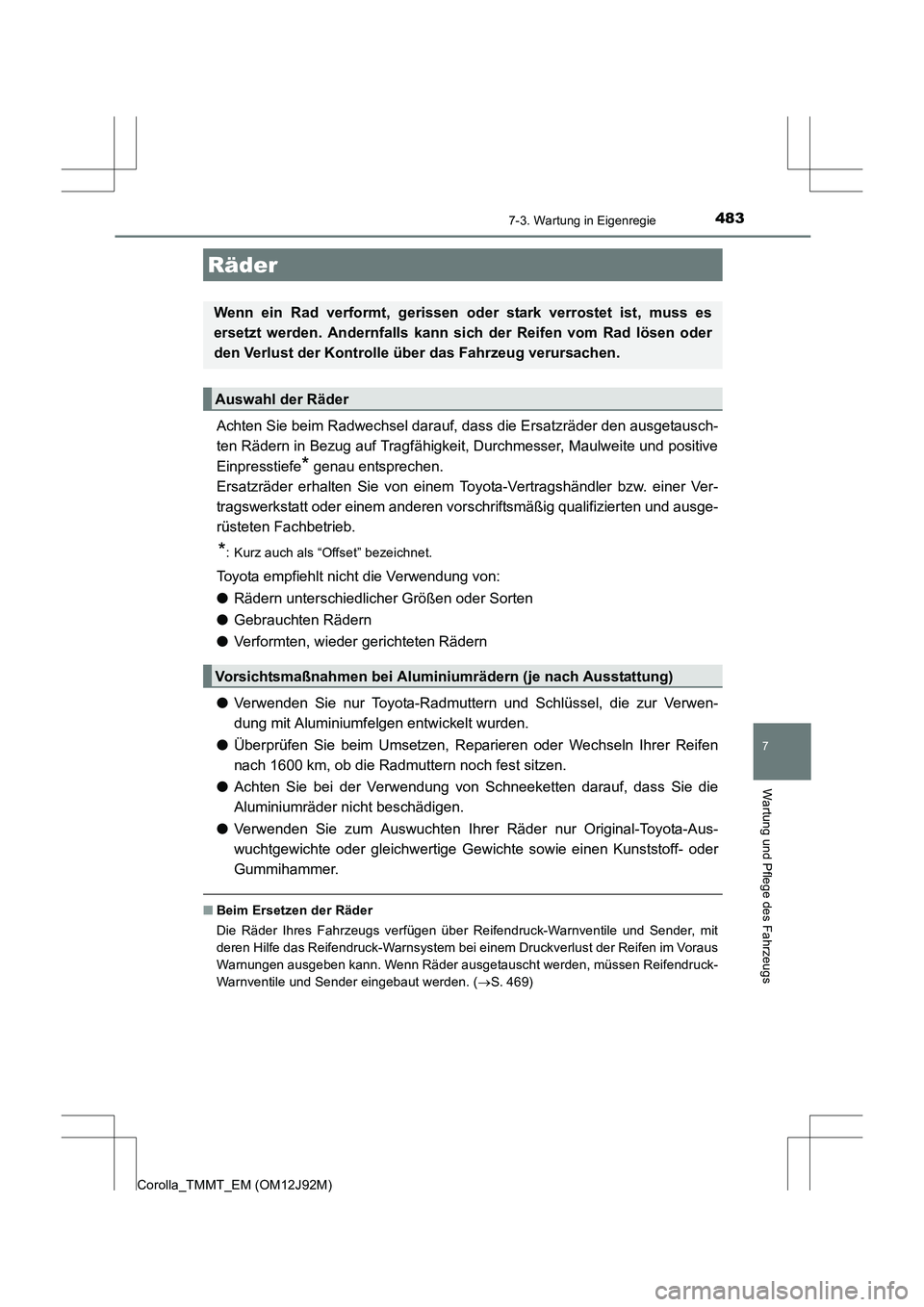

Räder
Wenn ein Rad verformt, gerissen oder stark verrostet ist, muss es
ersetzt werden. Andernfalls kann si ch der Reifen vom Rad lösen oder
den Verlust der Kontrolle über das Fahrzeug verursachen.
Auswahl der Räder
Vorsichtsmaßnahmen bei Aluminiumrädern (je nach Ausstattung)

4847-3. Wartung in Eigenregie
Corolla_TMMT_EM (OM12J92M)■
Beim Ausbau der Radzierblende (Fahrzeuge mit einem Radkappenclip)
Entfernen Sie die Radzierblende mit dem Rad-
kappenclip.
WARNUNG
■Beim Ersetzen der Räder
●Verwenden Sie keine Räder einer anderen Größe als in der Betriebsanleitung emp-
fohlen, da dies zum Verlust der Kontrolle über das Fahrzeug führen kann.
● Verwenden Sie niemals einen Schlauch in einem undichten Rad, das für Tubeless-
Reifen ausgelegt ist. Dies kann zu Unfällen mit tödlichen oder schweren Verletzun-
gen führen.
■ Beim Festdrehen der Radmuttern
●Verwenden Sie niemals Öl oder Fett für die Radbolzen oder Radmuttern.
Öl und Fett können dazu führen, dass die Radmuttern zu fest angezogen werden,
wodurch Bolzen oder Scheibenrad beschädigt werden können. Außerdem können
Öl und Fett dazu führen, dass sich die Radmuttern lockern und das Rad abfällt,
was zu einem Unfall mit schweren oder tödlichen Verletzungen führen kann. Ent-
fernen Sie Öl oder Fett von den Radbolzen oder Radmuttern.
■ Die Verwendung defekter Räder ist verboten
Verwenden Sie keine beschädigten oder verformten Räder.
Andernfalls kann der Reifen während der Fahrt Luft verlieren und möglicherweise
einen Unfall verursachen.
●Stellen Sie sicher, dass Sie die Radmuttern
mit den verjüngten Enden nach innen auf-
drehen. Wenn Sie die Muttern mit den ver-
jüngten Enden nach außen aufdrehen, kann
sich das Rad lösen und schließlich im Fahr-
betrieb abfallen, wodurch ein Unfall mit
schweren oder tödlichen Verletzungen ver-
ursacht werden kann.
Verjüngter
Bereich

4857-3. Wartung in Eigenregie
7
Wartung und Pflege des Fahrzeugs
Corolla_TMMT_EM (OM12J92M)
HINWEIS

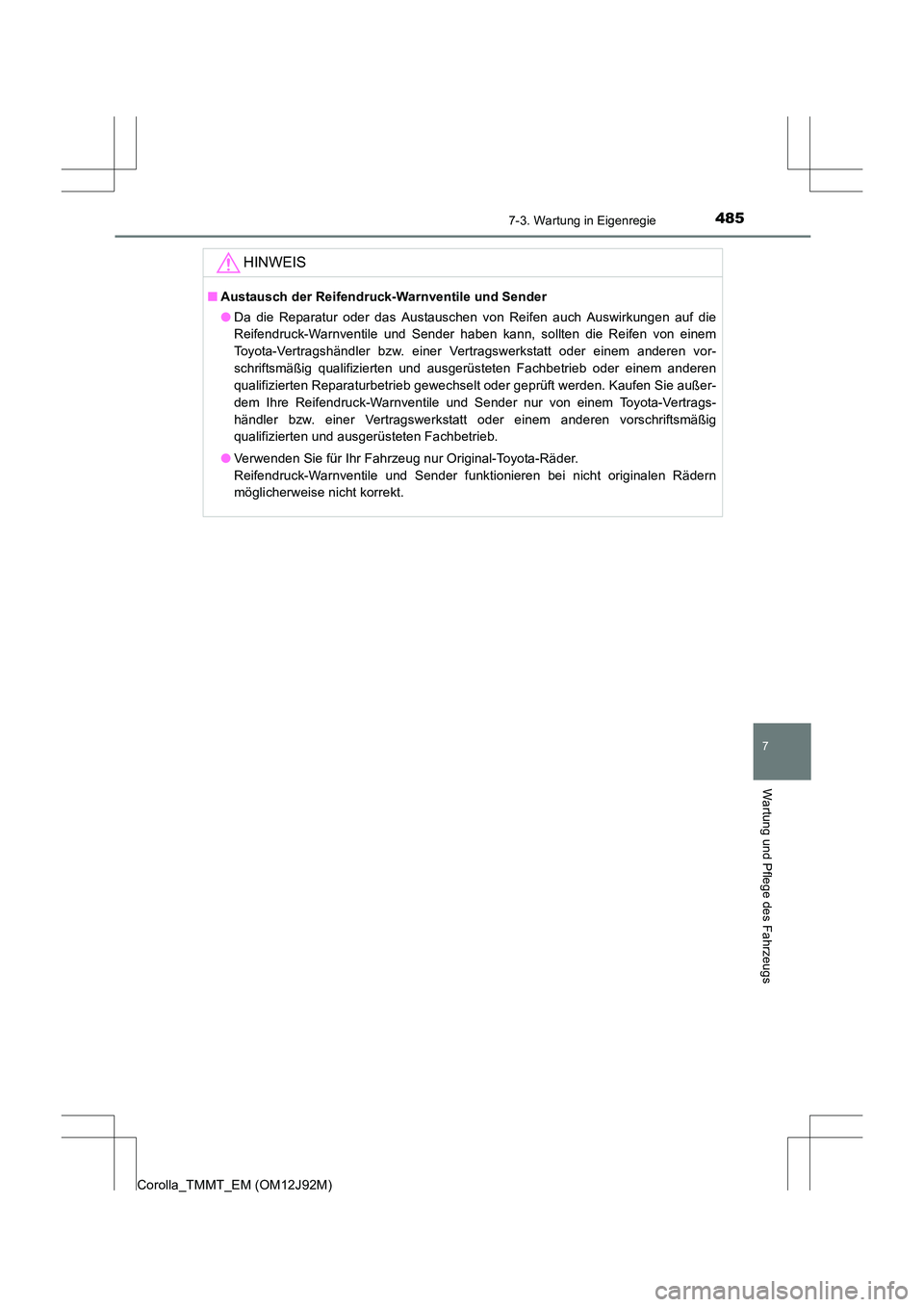

■Austausch der Reifendruck-Warnventile und Sender
●Da die Reparatur oder das Austauschen von Reifen auch Auswirkungen auf die
Reifendruck-Warnventile und Sender haben kann, sollten die Reifen von einem
Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einem anderen vor-
schriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb oder einem anderen
qualifizierten Reparaturbetrieb gewechselt oder geprüft werden. Kaufen Sie außer-
dem Ihre Reifendruck-Warnventile und Sender nur von einem Toyota-Vertrags-
händler bzw. einer Vertragswerkstatt oder einem anderen vorschriftsmäßig
qualifizierten und ausgerüsteten Fachbetrieb.
● Verwenden Sie für Ihr Fahrzeug nur Original-Toyota-Räder.
Reifendruck-Warnventile und Sender funktionieren bei nicht originalen Rädern
möglicherweise nicht korrekt.

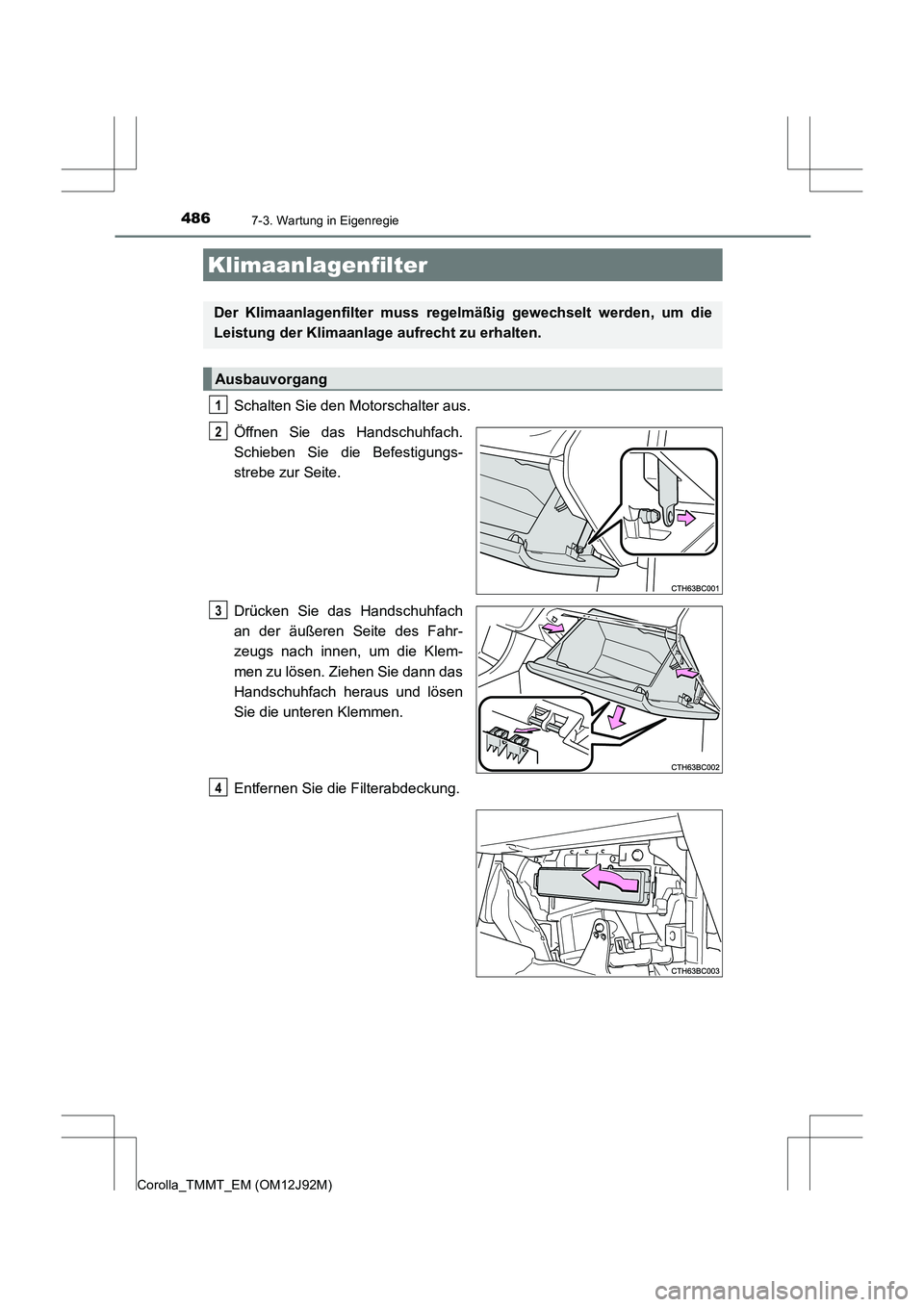

4867-3. Wartung in Eigenregie
Corolla_TMMT_EM (OM12J92M)
Schalten Sie den Motorschalter aus.
Öffnen Sie das Handschuhfach.
Schieben Sie die Befestigungs-
strebe zur Seite.
Drücken Sie das Handschuhfach
an der äußeren Seite des Fahr-
zeugs nach innen, um die Klem-
men zu lösen. Ziehen Sie dann das
Handschuhfach heraus und lösen
Sie die unteren Klemmen.
Entfernen Sie die Filterabdeckung.
Klimaanlagenfilter
Der Klimaanlagenfilter muss regelmäßig gewechselt werden, um die
Leistung der Klimaanlage aufrecht zu erhalten.
Ausbauvorgang
1
2
3
4

4877-3. Wartung in Eigenregie
7
Wartung und Pflege des Fahrzeugs
Corolla_TMMT_EM (OM12J92M)■

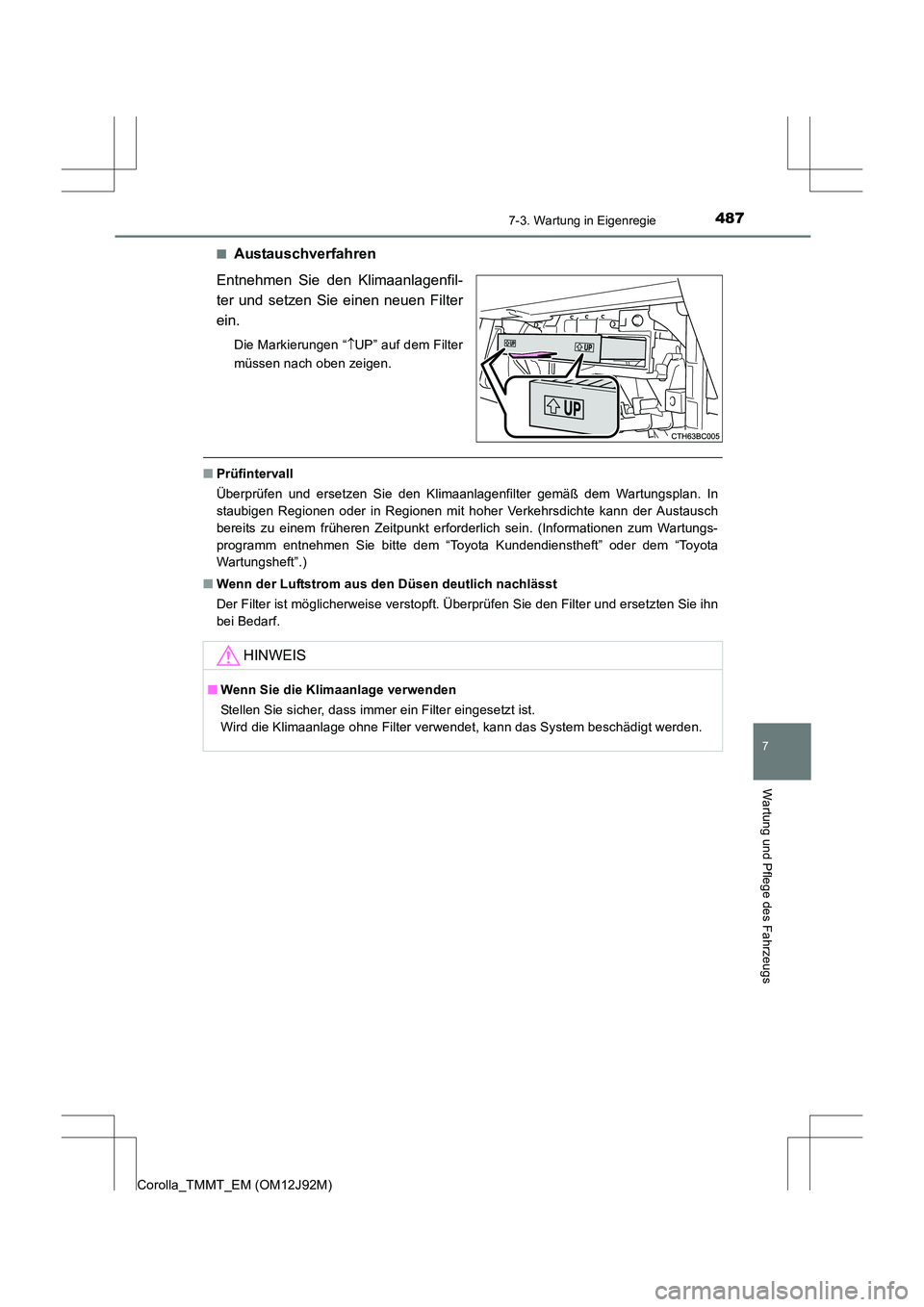

Austauschverfahren
Entnehmen Sie den Klimaanlagenfil-
ter und setzen Sie einen neuen Filter
ein.
Die Markierungen “ ↑UP” auf dem Filter
müssen nach oben zeigen.
■ Prüfintervall
Überprüfen und ersetzen Sie den Klimaanlagenfilter gemäß dem Wartungsplan. In
staubigen Regionen oder in Regionen mit hoher Verkehrsdichte kann der Austausch
bereits zu einem früheren Zeitpunkt erforderlich sein. (Informationen zum Wartungs-
programm entnehmen Sie bitte dem “Toyota Kundendienstheft” oder dem “Toyota
Wartungsheft”.)
■ Wenn der Luftstrom aus den Düsen deutlich nachlässt
Der Filter ist möglicherweise verstopft. Überprüfen Sie den Filter und ersetzten Sie ihn
bei Bedarf.
HINWEIS
■Wenn Sie die Klimaanlage verwenden
Stellen Sie sicher, dass immer ein Filter eingesetzt ist.
Wird die Klimaanlage ohne Filter verwendet, kann das System beschädigt werden.

4887-3. Wartung in Eigenregie
Corolla_TMMT_EM (OM12J92M)
●Schlitzschraubendreher
● Kleiner Schlitzschraubendreher
● Lithium-Batterie CR2016 (Fahrzeuge ohne intelligentes Einstiegs- & Start-
system) oder CR2032 (Fahrzeuge mit inte lligentem Einstiegs- & Startsys-
tem)
XFahrzeuge ohne intelligentes Einstiegs- & Startsystem
Entfernen Sie die Abdeckung.
Die Spitze des Schraubendrehers mit
einem Lappen bedecken, um eine
Beschädigung des Schlüssels zu ver-
meiden.
Entfernen Sie die leere Batterie.
Setzen Sie eine neue Batterie mit dem
“+”-Pol nach oben ein.

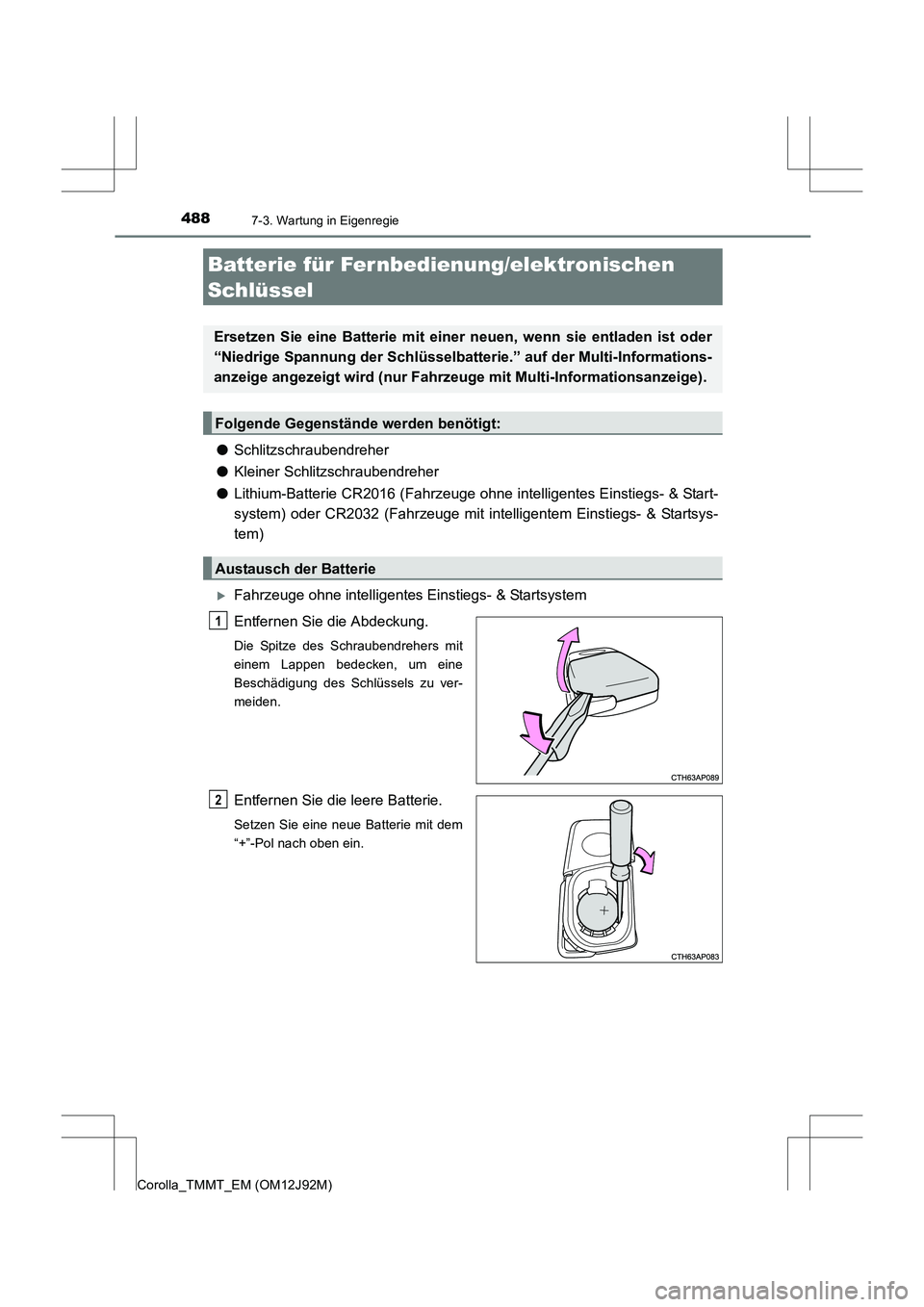

Batterie für Fernbedienung/elektronischen
Schlüssel
Ersetzen Sie eine Batterie mit einer neuen, wenn sie entladen ist oder
“Niedrige Spannung der Schlüsselbatter ie.” auf der Multi-Informations-
anzeige angezeigt wird (nur Fahrze uge mit Multi-Informationsanzeige).
Folgende Gegenstände werden benötigt:
Austausch der Batterie
1
2

4897-3. Wartung in Eigenregie
7
Wartung und Pflege des Fahrzeugs
Corolla_TMMT_EM (OM12J92M)

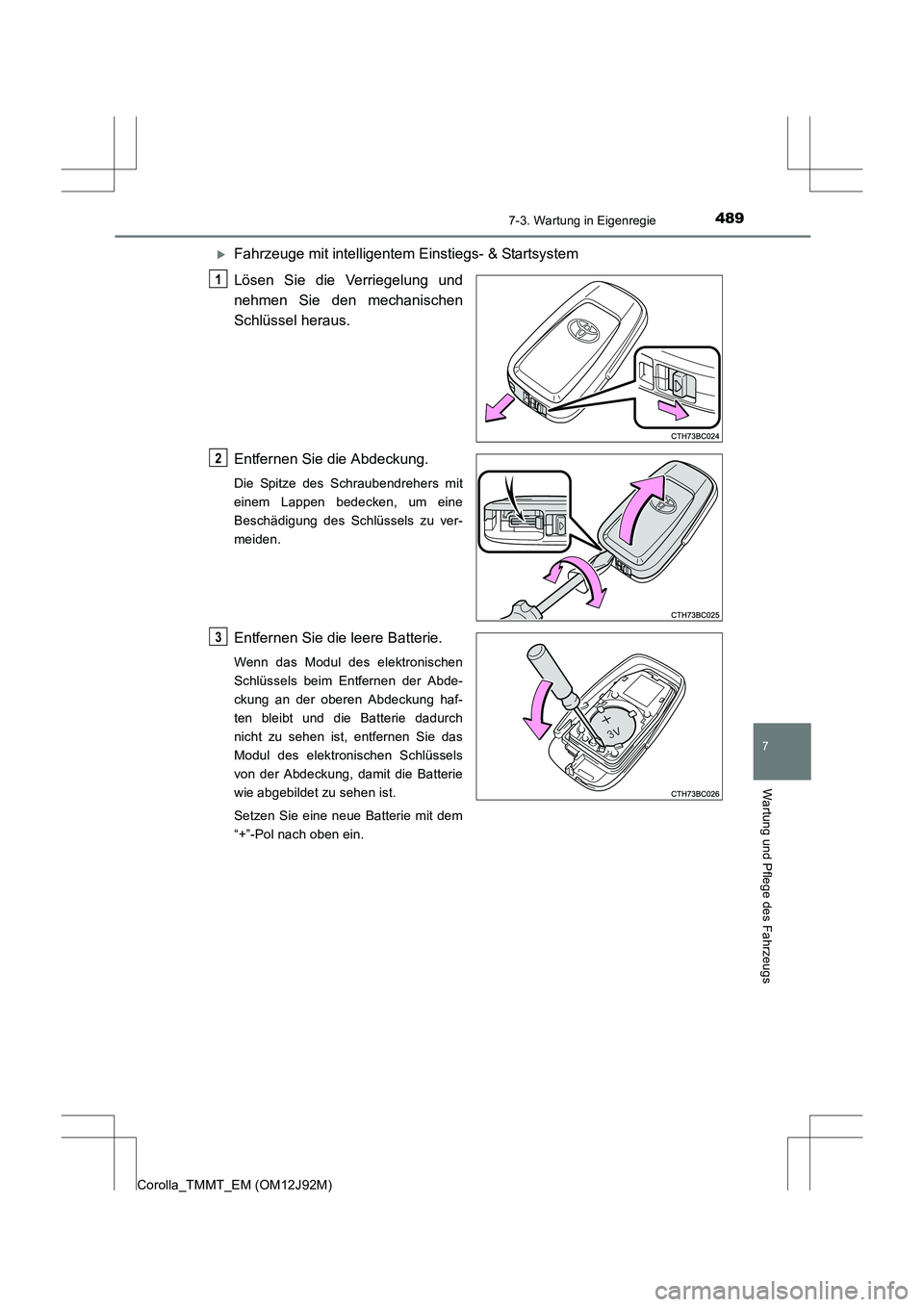

XFahrzeuge mit intelligentem Einstiegs- & Startsystem
Lösen Sie die Verriegelung und
nehmen Sie den mechanischen
Schlüssel heraus.
Entfernen Sie die Abdeckung.
Die Spitze des Schraubendrehers mit
einem Lappen bedecken, um eine
Beschädigung des Schlüssels zu ver-
meiden.
Entfernen Sie die leere Batterie.
Wenn das Modul des elektronischen
Schlüssels beim Entfernen der Abde-
ckung an der oberen Abdeckung haf-
ten bleibt und die Batterie dadurch
nicht zu sehen ist, entfernen Sie das
Modul des elektronischen Schlüssels
von der Abdeckung, damit die Batterie
wie abgebildet zu sehen ist.
Setzen Sie eine neue Batterie mit dem
“+”-Pol nach oben ein.
1
2
3

4907-3. Wartung in Eigenregie
Corolla_TMMT_EM (OM12J92M)

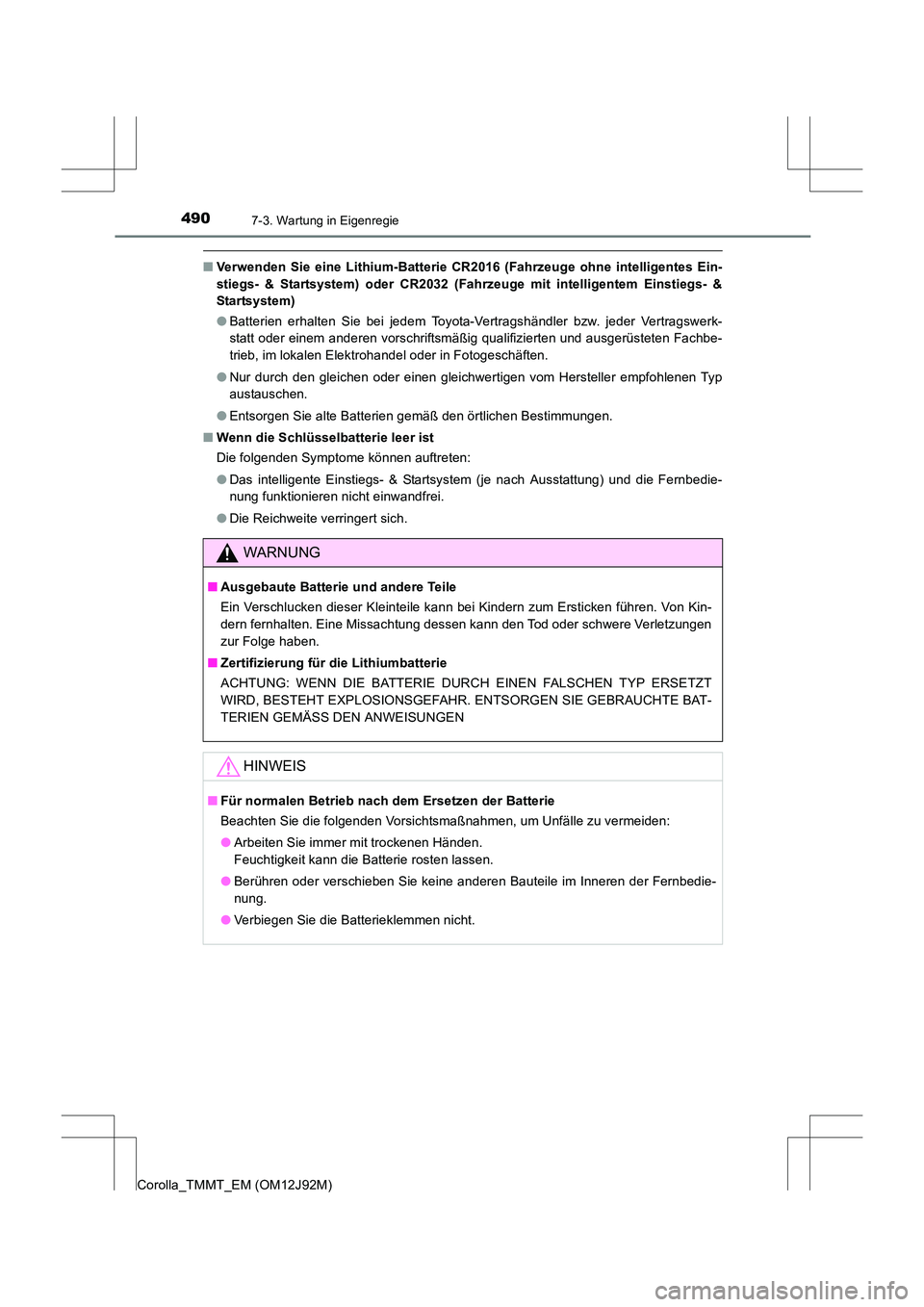

■Verwenden Sie eine Lithium-Batterie CR2016 (Fahrzeuge ohne intelligentes Ein-
stiegs- & Startsystem) oder CR2032 (Fahrzeuge mit intelligentem Einstiegs- &
Startsystem)
●Batterien erhalten Sie bei jedem Toyota-Vertragshändler bzw. jeder Vertragswerk-
statt oder einem anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbe-
trieb, im lokalen Elektrohandel oder in Fotogeschäften.
● Nur durch den gleichen oder einen gleichwertigen vom Hersteller empfohlenen Typ
austauschen.
● Entsorgen Sie alte Batterien gemäß den örtlichen Bestimmungen.
■ Wenn die Schlüsselbatterie leer ist
Die folgenden Symptome können auftreten:
●Das intelligente Einstiegs- & Startsystem (je nach Ausstattung) und die Fernbedie-
nung funktionieren nicht einwandfrei.
● Die Reichweite verringert sich.
WARNUNG
■ Ausgebaute Batterie und andere Teile
Ein Verschlucken dieser Kleinteile kann bei Kindern zum Ersticken führen. Von Kin-
dern fernhalten. Eine Missachtung dessen kann den Tod oder schwere Verletzungen
zur Folge haben.
■ Zertifizierung für die Lithiumbatterie
ACHTUNG: WENN DIE BATTERIE DURCH EINEN FALSCHEN TYP ERSETZT
WIRD, BESTEHT EXPLOSIONSGEFAHR. ENTSORGEN SIE GEBRAUCHTE BAT-
TERIEN GEMÄSS DEN ANWEISUNGEN
HINWEIS
■Für normalen Betrieb nach dem Ersetzen der Batterie
Beachten Sie die folgenden Vorsichtsmaßnahmen, um Unfälle zu vermeiden:
●Arbeiten Sie immer mit trockenen Händen.
Feuchtigkeit kann die Batterie rosten lassen.
● Berühren oder verschieben Sie keine anderen Bauteile im Inneren der Fernbedie-
nung.
● Verbiegen Sie die Batterieklemmen nicht.
