Schalten Sie den Motorschalter aus.

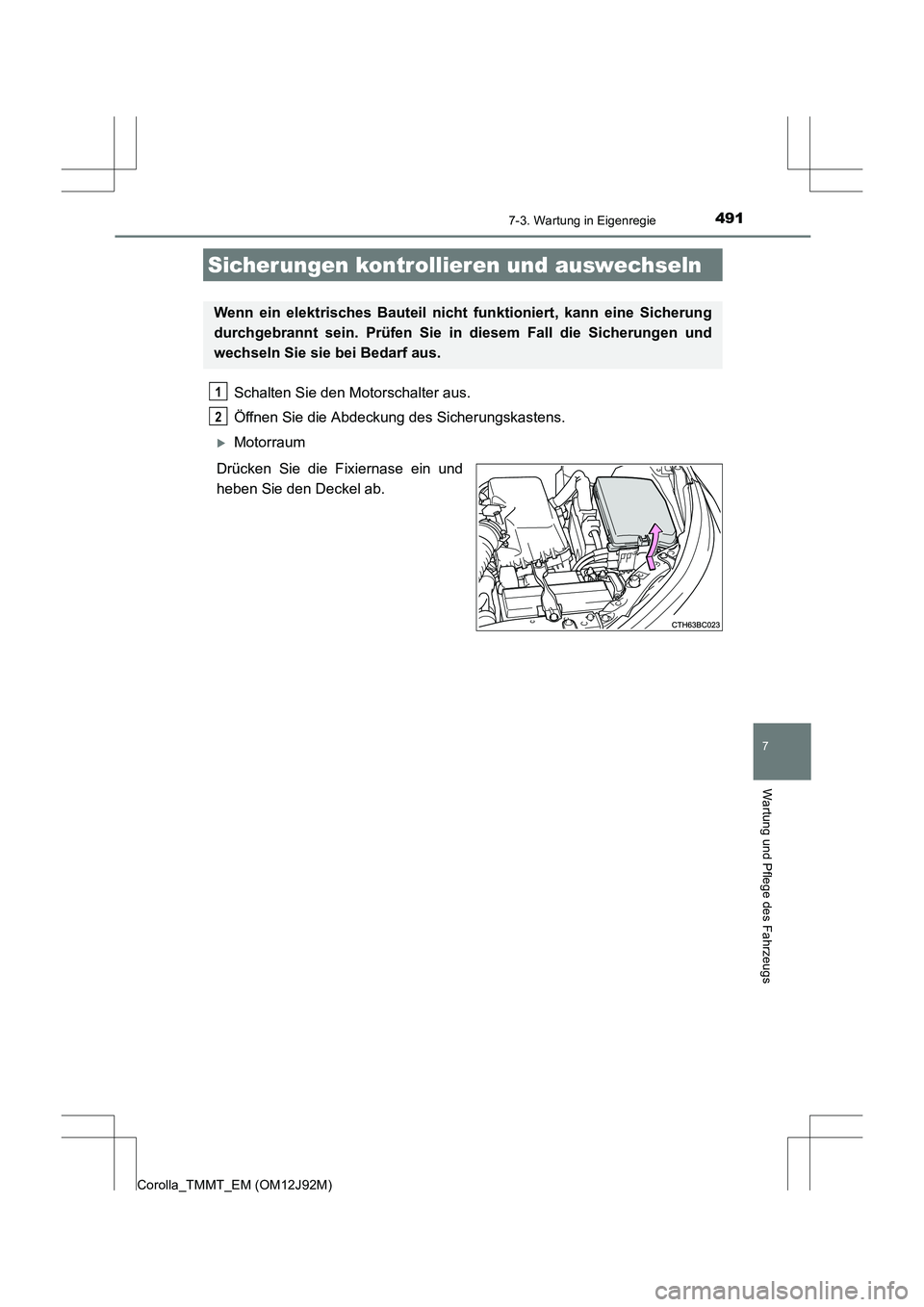

Öffnen Sie die Abdeckung des Sicherungskastens.
XMotorraum
Drücken Sie die Fixiernase ein und
heben Sie den Deckel ab.
Sicherungen kontrollieren und auswechseln
Wenn ein elektrisches Bauteil nicht funktioniert, kann eine Sicherung
durchgebrannt sein. Prüfen Sie in diesem Fall die Sicherungen und
wechseln Sie sie bei Bedarf aus.
1
2

4927-3. Wartung in Eigenregie
Corolla_TMMT_EM (OM12J92M)

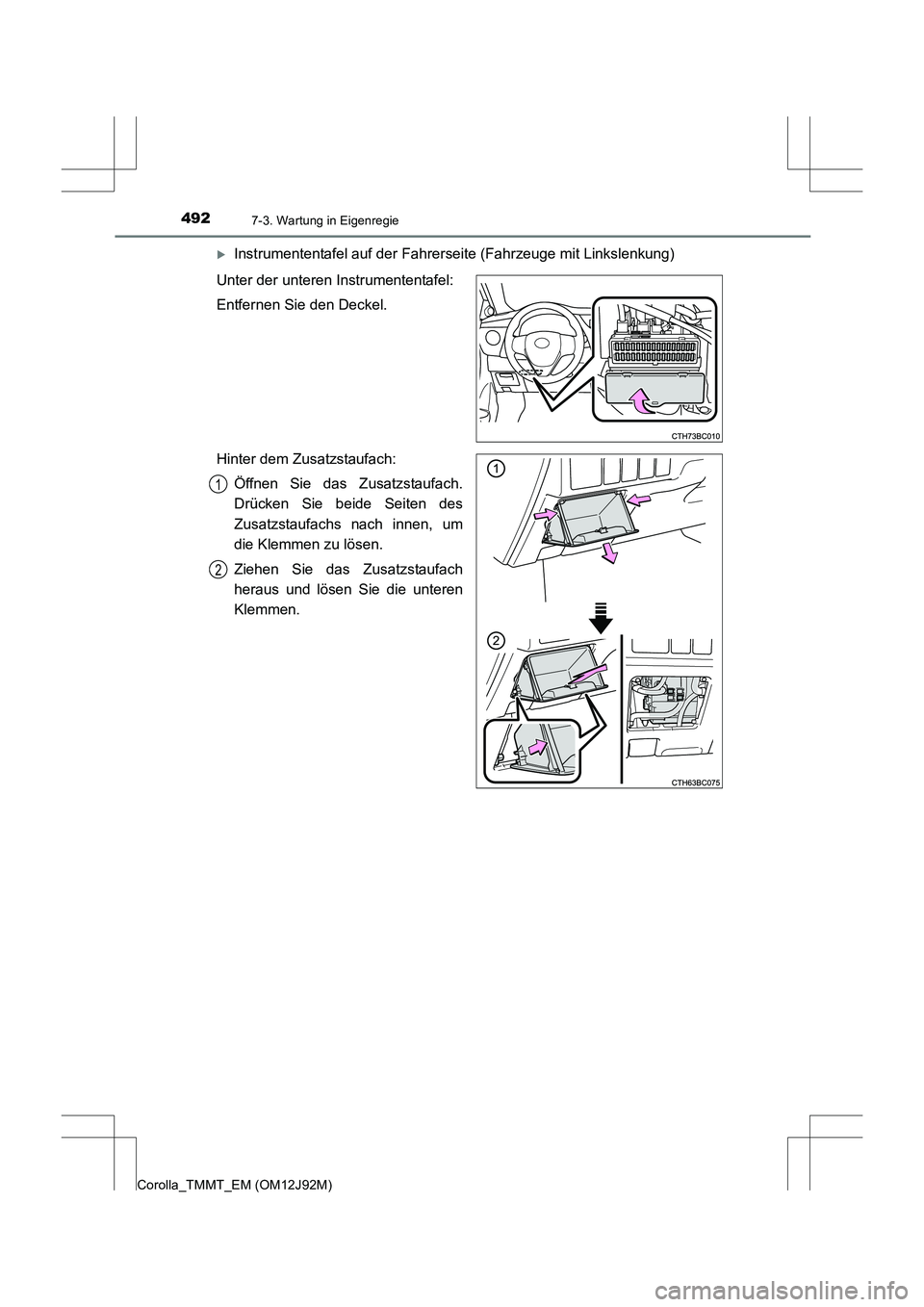

XInstrumententafel auf der Fahrerseite (Fahrzeuge mit Linkslenkung)
Unter der unteren Instrumententafel:
Entfernen Sie den Deckel.
Hinter dem Zusatzstaufach: Öffnen Sie das Zusatzstaufach.
Drücken Sie beide Seiten des
Zusatzstaufachs nach innen, um
die Klemmen zu lösen.
Ziehen Sie das Zusatzstaufach
heraus und lösen Sie die unteren
Klemmen.
1
2

4937-3. Wartung in Eigenregie
7
Wartung und Pflege des Fahrzeugs
Corolla_TMMT_EM (OM12J92M)

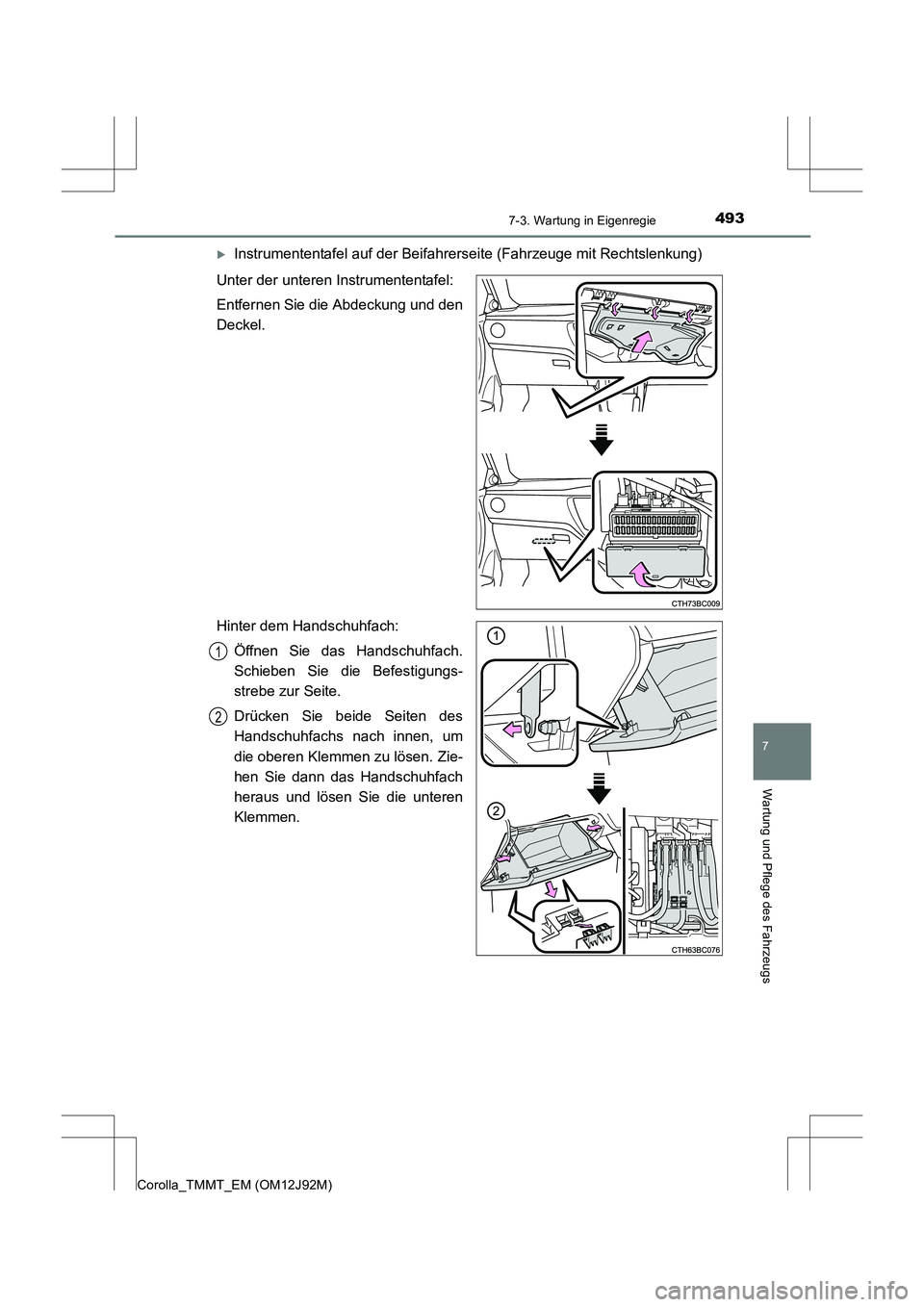

XInstrumententafel auf der Beifahrerseite (Fahrzeuge mit Rechtslenkung)
Unter der unteren Instrumententafel:
Entfernen Sie die Abdeckung und den
Deckel.
Hinter dem Handschuhfach: Öffnen Sie das Handschuhfach.
Schieben Sie die Befestigungs-
strebe zur Seite.
Drücken Sie beide Seiten des
Handschuhfachs nach innen, um
die oberen Klemmen zu lösen. Zie-
hen Sie dann das Handschuhfach
heraus und lösen Sie die unteren
Klemmen.
1
2

4947-3. Wartung in Eigenregie
Corolla_TMMT_EM (OM12J92M)

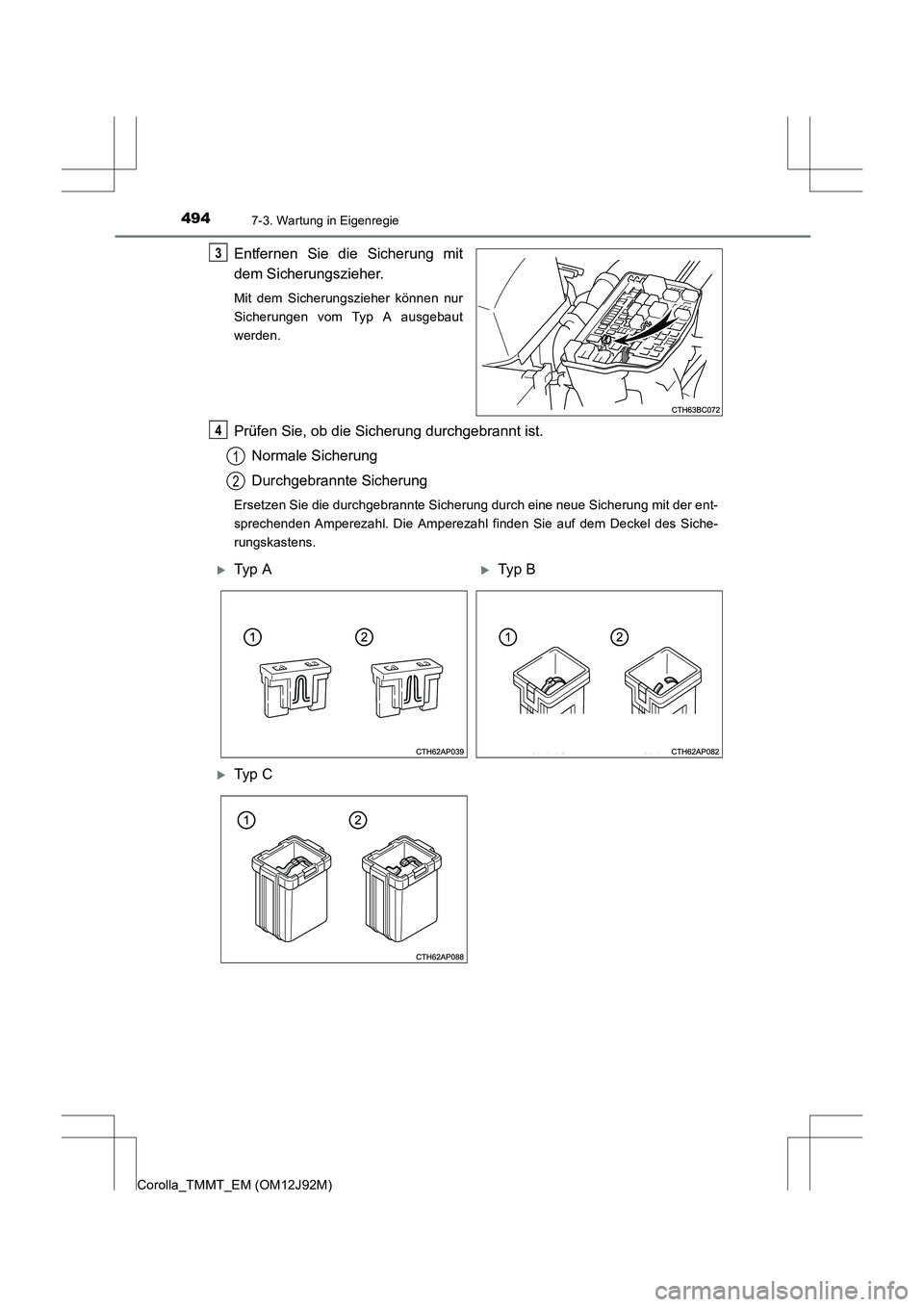

Entfernen Sie die Sicherung mit
dem Sicherungszieher.
Mit dem Sicherungszieher können nur
Sicherungen vom Typ A ausgebaut
werden.
Prüfen Sie, ob die Sicherung durchgebrannt ist.Normale Sicherung
Durchgebrannte Sicherung
Ersetzen Sie die durchgebrannte Sicherung durch eine neue Sicherung mit der ent-
sprechenden Amperezahl. Die Amperezahl finden Sie auf dem Deckel des Siche-
rungskastens.
3
4
1
2
XTy p AXTyp B
XTy p C

4957-3. Wartung in Eigenregie
7
Wartung und Pflege des Fahrzeugs
Corolla_TMMT_EM (OM12J92M)

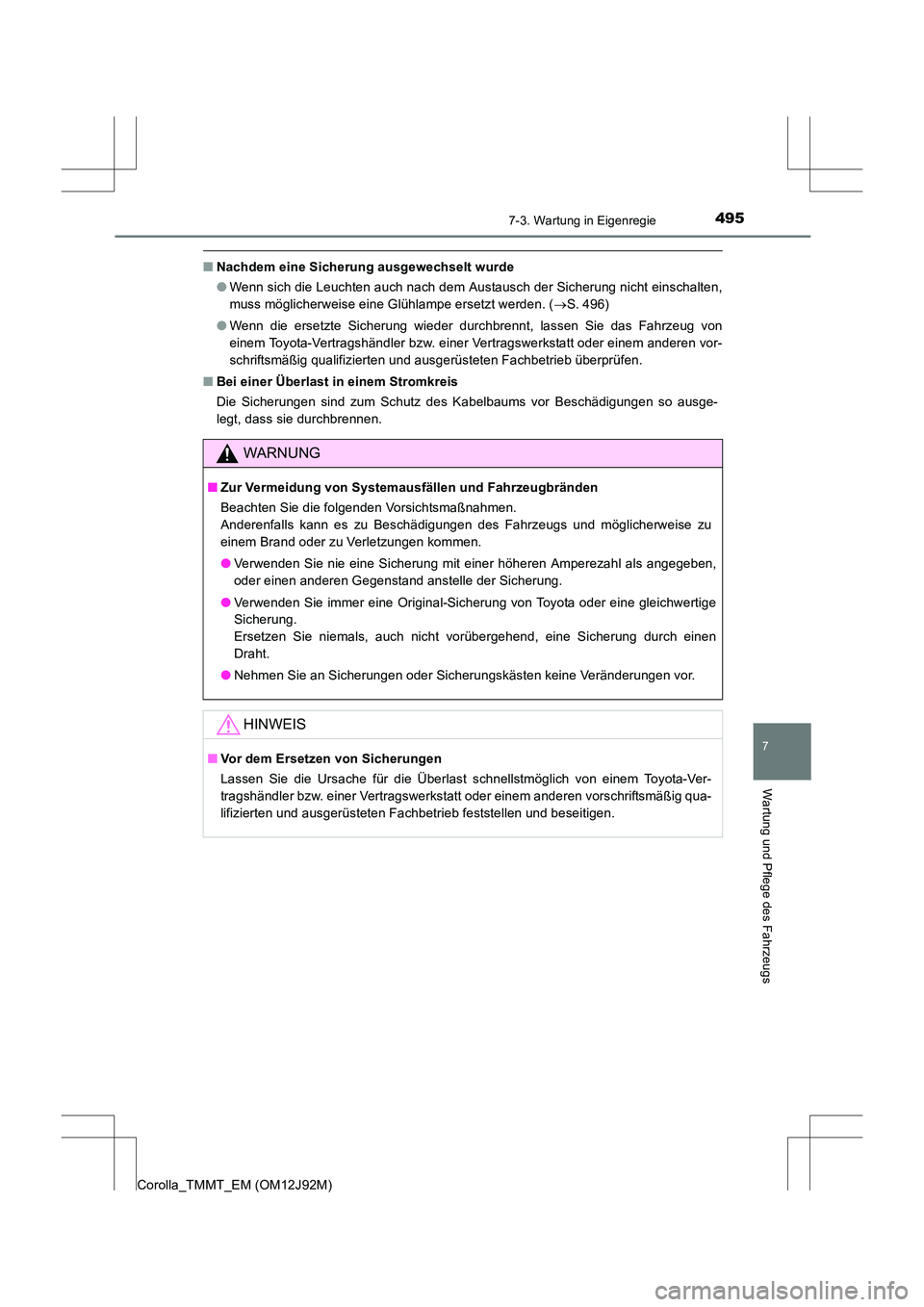

■Nachdem eine Sicherung ausgewechselt wurde
●Wenn sich die Leuchten auch nach dem Austausch der Sicherung nicht einschalten,
muss möglicherweise eine Glühlampe ersetzt werden. ( →S. 496)
● Wenn die ersetzte Sicherung wieder durchbrennt, lassen Sie das Fahrzeug von
einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einem anderen vor-
schriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb überprüfen.
■ Bei einer Überlast in einem Stromkreis
Die Sicherungen sind zum Schutz des Kabelbaums vor Beschädigungen so ausge-
legt, dass sie durchbrennen.
WARNUNG
■Zur Vermeidung von Systemausfällen und Fahrzeugbränden
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Anderenfalls kann es zu Beschädigungen des Fahrzeugs und möglicherweise zu
einem Brand oder zu Verletzungen kommen.
●Verwenden Sie nie eine Sicherung mit einer höheren Amperezahl als angegeben,
oder einen anderen Gegenstand anstelle der Sicherung.
● Verwenden Sie immer eine Original-Sicherung von Toyota oder eine gleichwertige
Sicherung.
Ersetzen Sie niemals, auch nicht vorübergehend, eine Sicherung durch einen
Draht.
● Nehmen Sie an Sicherungen oder Sicherungskästen keine Veränderungen vor.
HINWEIS
■Vor dem Ersetzen von Sicherungen
Lassen Sie die Ursache für die Überlast schnellstmöglich von einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder einem anderen vorschriftsmäßig qua-
lifizierten und ausgerüsteten Fachbetrieb feststellen und beseitigen.

4967-3. Wartung in Eigenregie
Corolla_TMMT_EM (OM12J92M)
Prüfen Sie die Wattleistung der zu ersetzenden Glühlampe. (→S. 620)

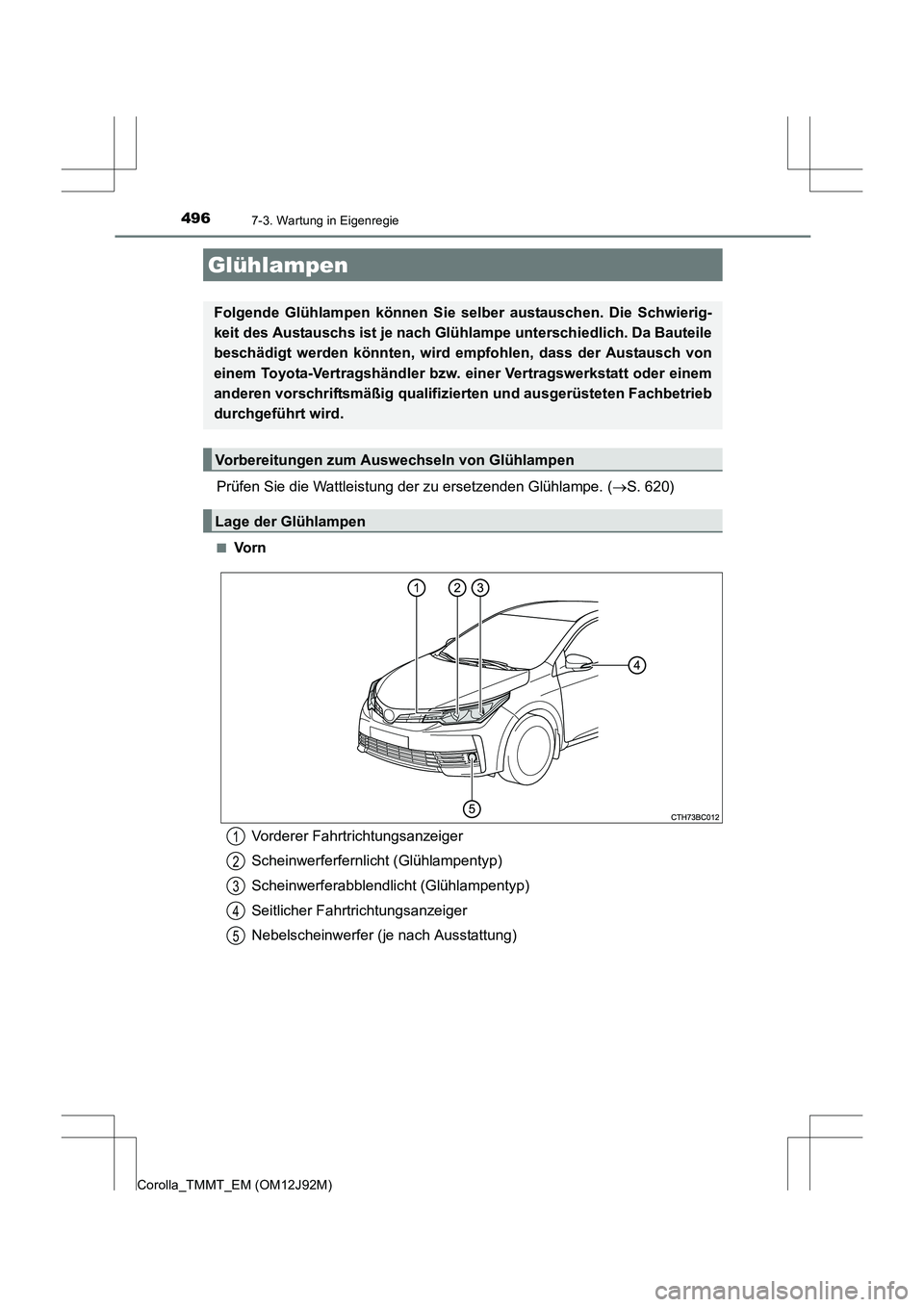

■Vo r n
Glühlampen
Folgende Glühlampen können Sie selber austauschen. Die Schwierig-
keit des Austauschs ist je nach Glühlampe unterschiedlich. Da Bauteile
beschädigt werden könnten, wird empfohlen, dass der Austausch von
einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einem
anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb
durchgeführt wird.
Vorbereitungen zum Auswechseln von Glühlampen
Lage der Glühlampen
Vorderer Fahrtrichtungsanzeiger
Scheinwerferfernlicht (Glühlampentyp)
Scheinwerferabblendlicht (Glühlampentyp)
Seitlicher Fahrtrichtungsanzeiger
Nebelscheinwerfer (je nach Ausstattung)1
2
3
4
5

4977-3. Wartung in Eigenregie
7
Wartung und Pflege des Fahrzeugs
Corolla_TMMT_EM (OM12J92M)■

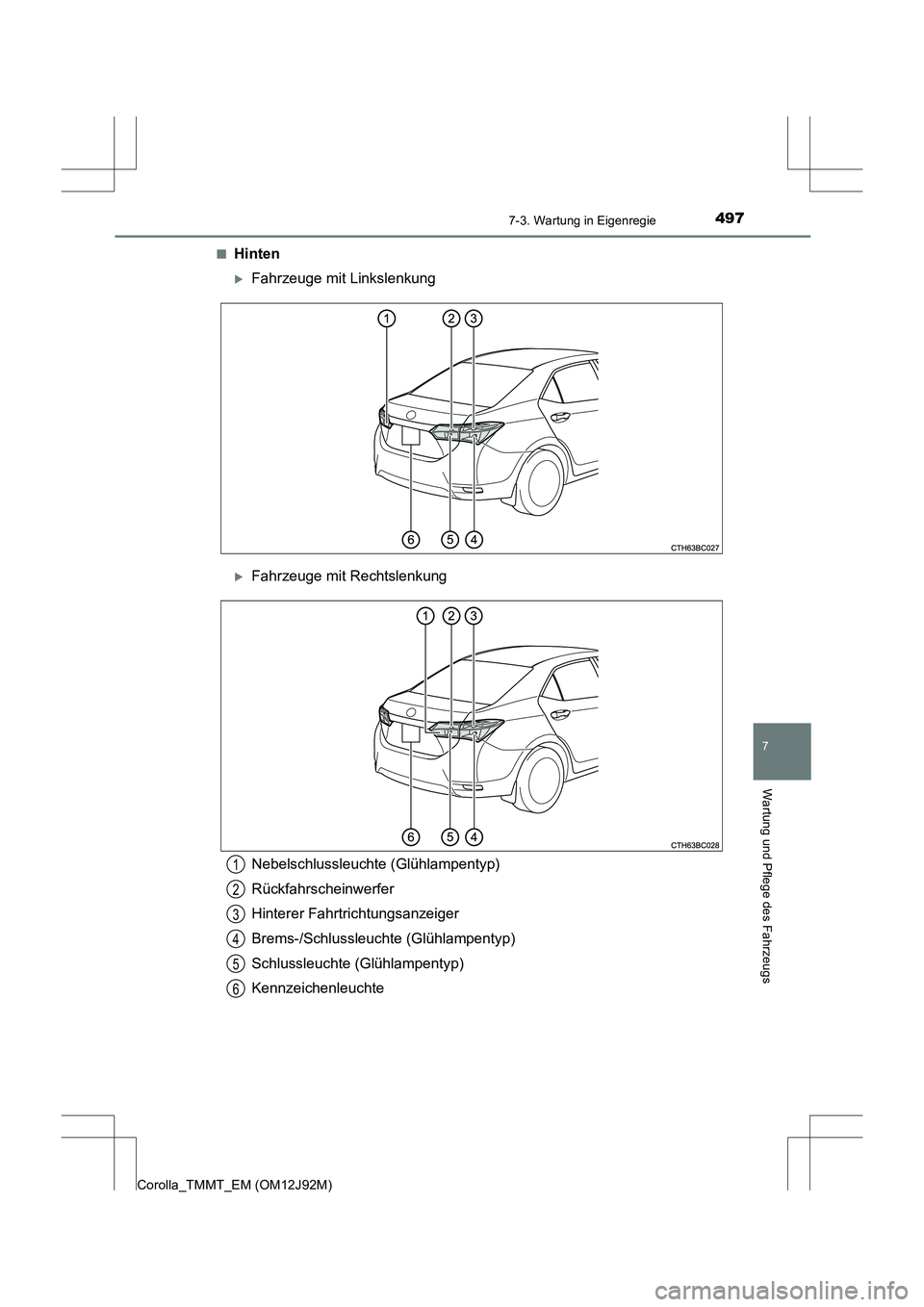

Hinten
XFahrzeuge mit Linkslenkung
XFahrzeuge mit Rechtslenkung
Nebelschlussleuchte (Glühlampentyp)
Rückfahrscheinwerfer
Hinterer Fahrtrichtungsanzeiger
Brems-/Schlussleuchte (Glühlampentyp)
Schlussleuchte (Glühlampentyp)
Kennzeichenleuchte1
2
3
4
5
6

4987-3. Wartung in Eigenregie
Corolla_TMMT_EM (OM12J92M)■

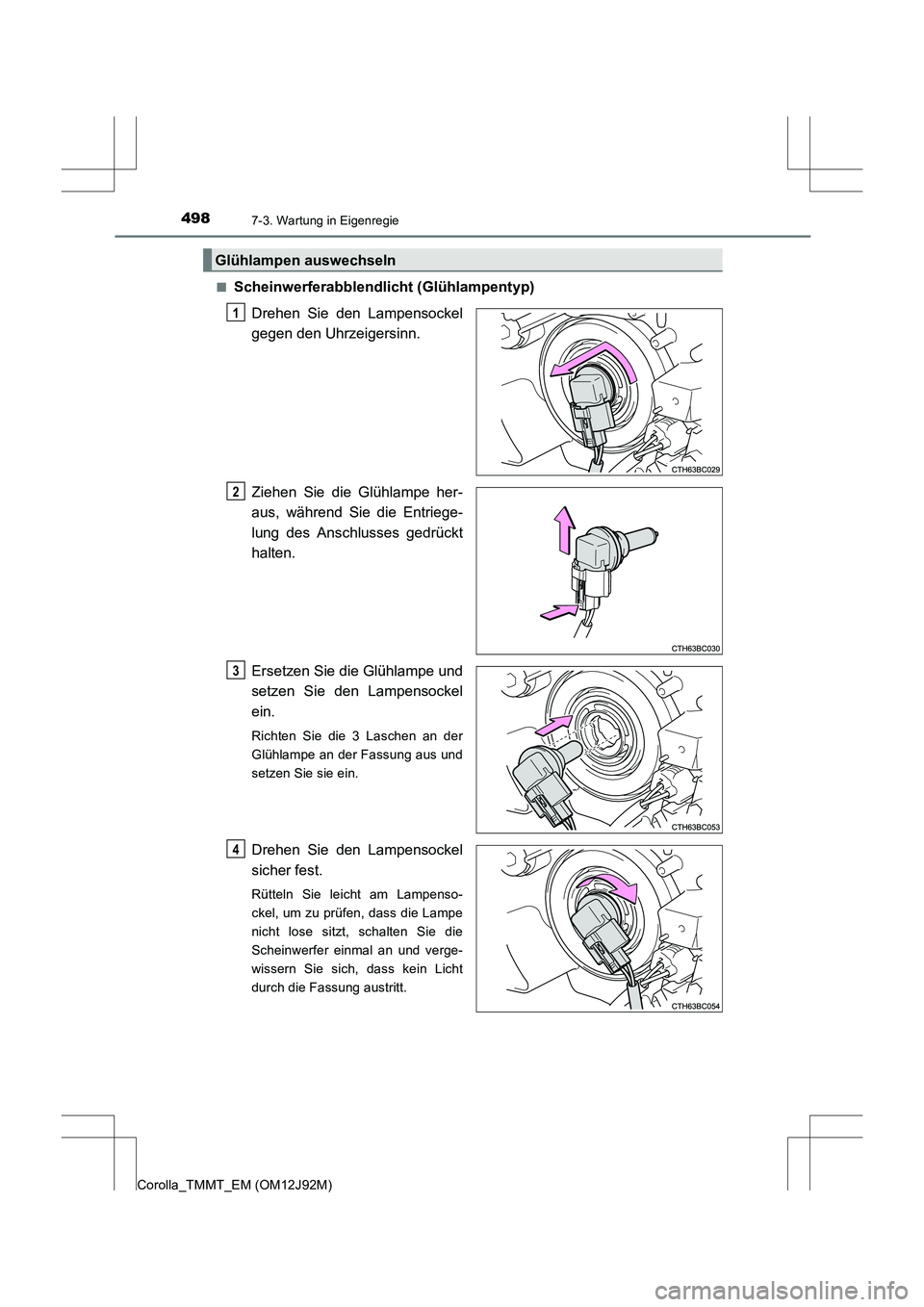

Scheinwerferabblendlicht (Glühlampentyp)
Drehen Sie den Lampensockel
gegen den Uhrzeigersinn.
Ziehen Sie die Glühlampe her-
aus, während Sie die Entriege-
lung des Anschlusses gedrückt
halten.
Ersetzen Sie die Glühlampe und
setzen Sie den Lampensockel
ein.
Richten Sie die 3 Laschen an der
Glühlampe an der Fassung aus und
setzen Sie sie ein.
Drehen Sie den Lampensockel
sicher fest.
Rütteln Sie leicht am Lampenso-
ckel, um zu prüfen, dass die Lampe
nicht lose sitzt, schalten Sie die
Scheinwerfer einmal an und verge-
wissern Sie sich, dass kein Licht
durch die Fassung austritt.
Glühlampen auswechseln
1
2
3
4

4997-3. Wartung in Eigenregie
7
Wartung und Pflege des Fahrzeugs
Corolla_TMMT_EM (OM12J92M)■

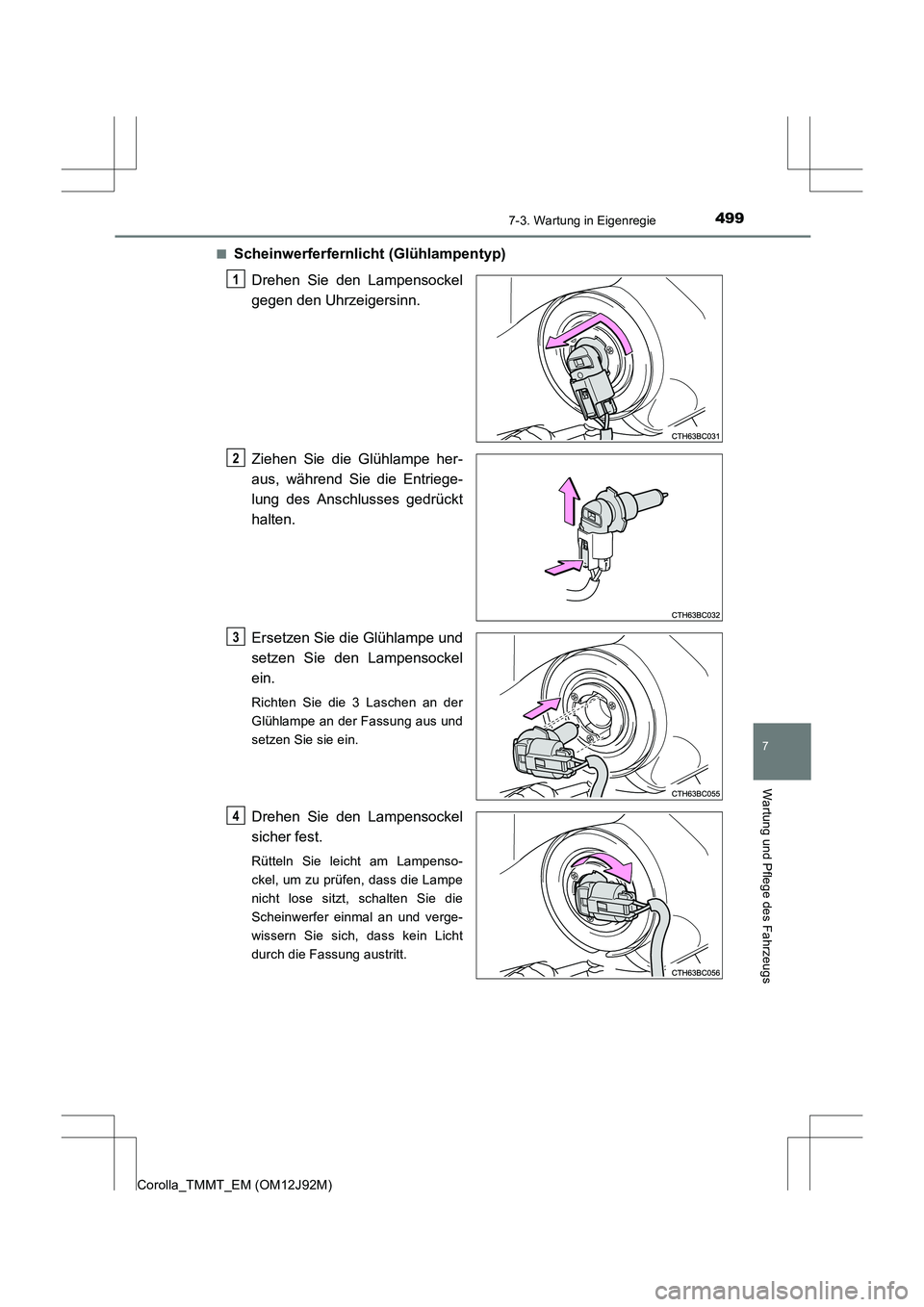

Scheinwerferfernlicht (Glühlampentyp)
Drehen Sie den Lampensockel
gegen den Uhrzeigersinn.
Ziehen Sie die Glühlampe her-
aus, während Sie die Entriege-
lung des Anschlusses gedrückt
halten.
Ersetzen Sie die Glühlampe und
setzen Sie den Lampensockel
ein.
Richten Sie die 3 Laschen an der
Glühlampe an der Fassung aus und
setzen Sie sie ein.
Drehen Sie den Lampensockel
sicher fest.
Rütteln Sie leicht am Lampenso-
ckel, um zu prüfen, dass die Lampe
nicht lose sitzt, schalten Sie die
Scheinwerfer einmal an und verge-
wissern Sie sich, dass kein Licht
durch die Fassung austritt.
1
2
3
4

5007-3. Wartung in Eigenregie
Corolla_TMMT_EM (OM12J92M)■

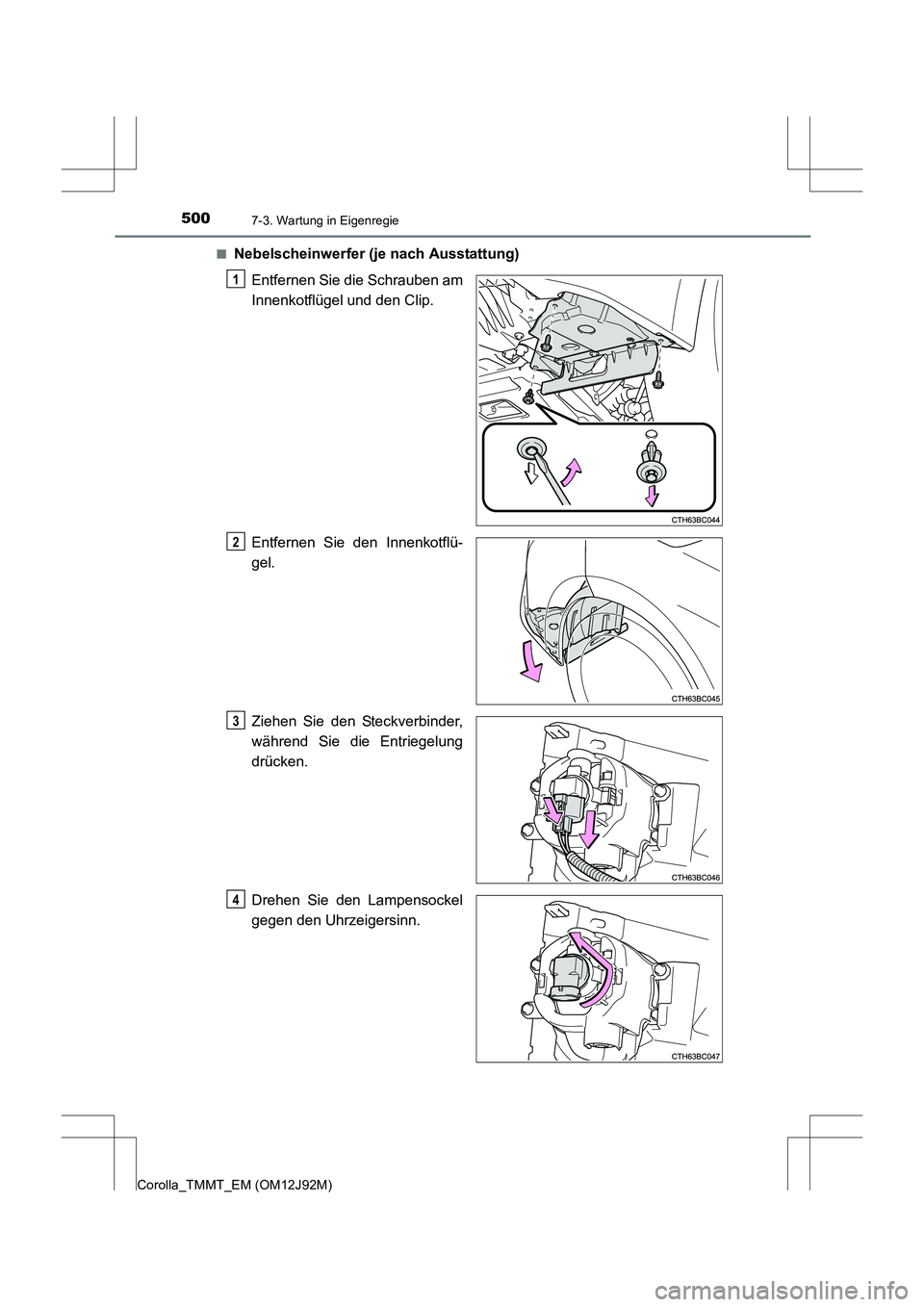

Nebelscheinwerfer (je nach Ausstattung)
Entfernen Sie die Schrauben am
Innenkotflügel und den Clip.
Entfernen Sie den Innenkotflü-
gel.
Ziehen Sie den Steckverbinder,
während Sie die Entriegelung
drücken.
Drehen Sie den Lampensockel
gegen den Uhrzeigersinn.
1
2
3
4
