TOYOTA COROLLA 2017 Omistajan Käsikirja (in Finnish)

4617-3. Tee-se-itse-huolto
OM12M02FI
7
Huolto ja hoito

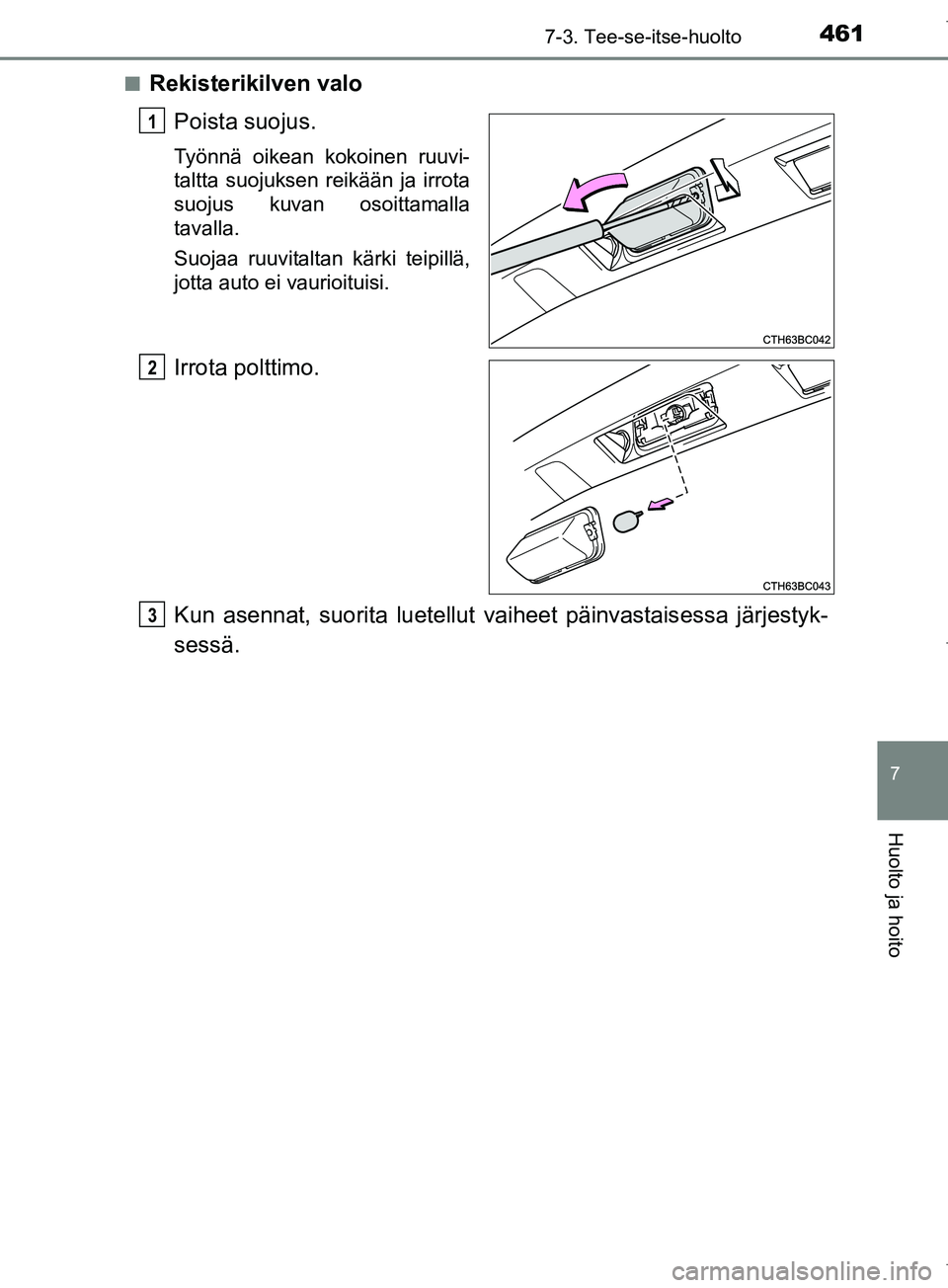

nRekisterikilven valoPoista suojus.
Työnnä oikean kokoinen ruuvi-
taltta suojuksen reikään ja irrota
suojus kuvan osoittamalla
tavalla.
Suojaa ruuvitaltan kärki teipillä,
jotta auto ei vaurioituisi.
Irrota polttimo.
Kun asennat, suorita luetellut va iheet päinvastaisessa järjestyk-
sessä.
1
2
3
OM12M02FI.book Page 461 Friday, January 27, 2017 1:25 PM

4627-3. Tee-se-itse-huolto
OM12M02FIn

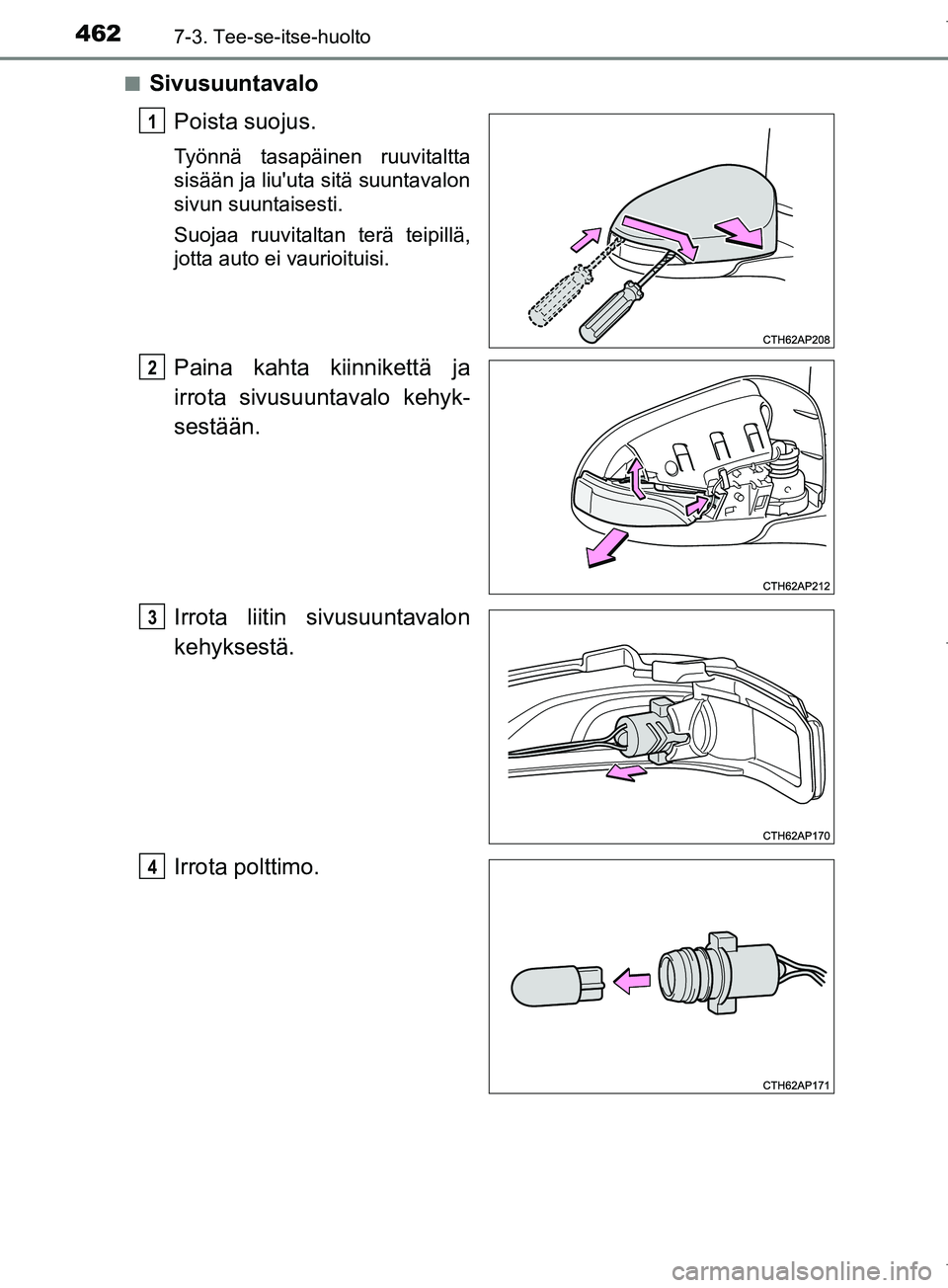

Sivusuuntavalo
Poista suojus.
Työnnä tasapäinen ruuvitaltta
sisään ja liu'uta sitä suuntavalon
sivun suuntaisesti.
Suojaa ruuvitaltan terä teipillä,
jotta auto ei vaurioituisi.
Paina kahta kiinnikettä ja
irrota sivusuuntavalo kehyk-
sestään.
Irrota liitin sivusuuntavalon
kehyksestä.
Irrota polttimo.
1
2
3
4
OM12M02FI.book Page 462 Friday, January 27, 2017 1:25 PM

4637-3. Tee-se-itse-huolto
OM12M02FI
7
Huolto ja hoito

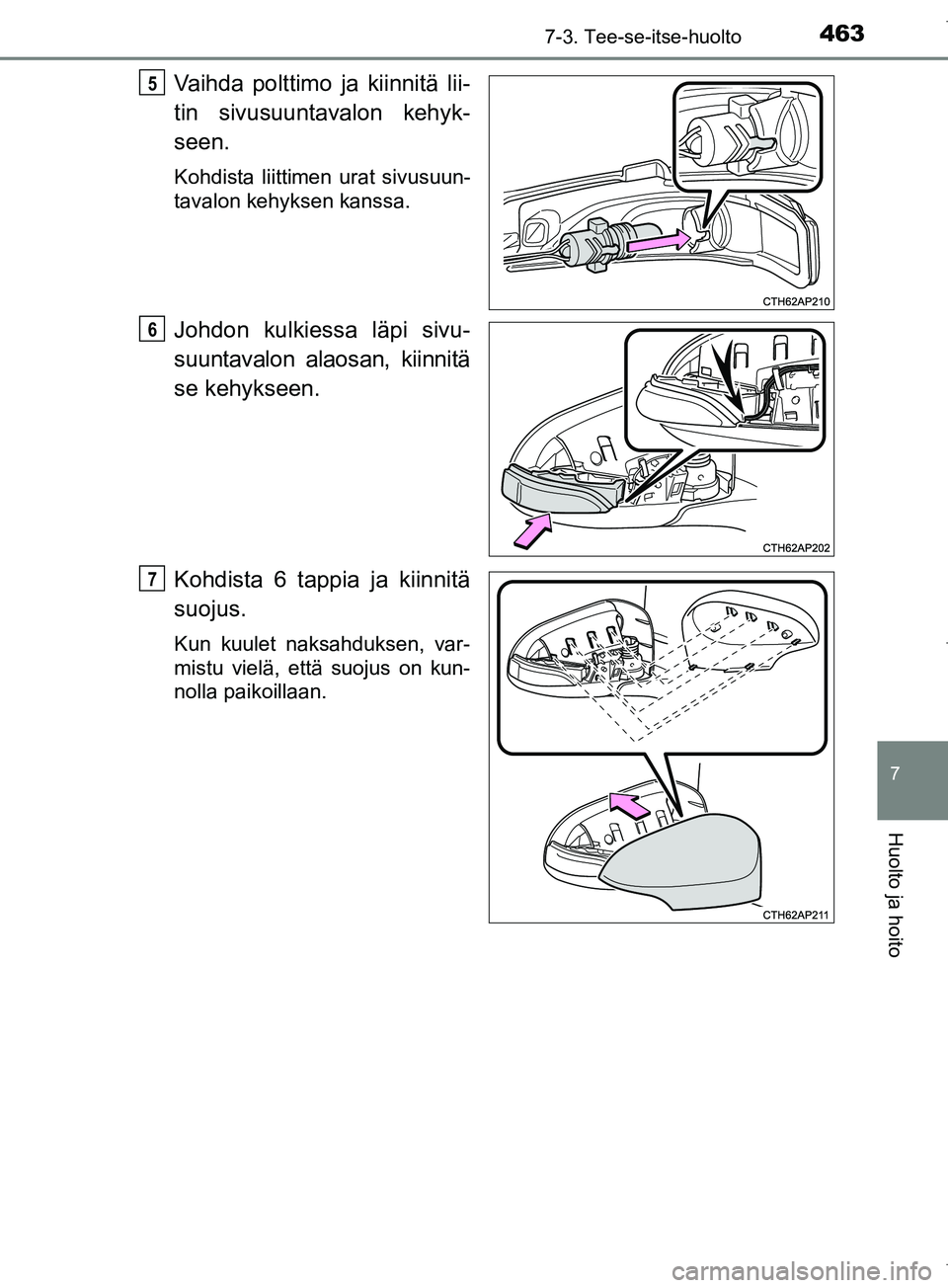

Vaihda polttimo ja kiinnitä lii-
tin sivusuuntavalon kehyk-
seen.
Kohdista liittimen urat sivusuun-
tavalon kehyksen kanssa.
Johdon kulkiessa läpi sivu-
suuntavalon alaosan, kiinnitä
se kehykseen.
Kohdista 6 tappia ja kiinnitä
suojus.
Kun kuulet naksahduksen, var-
mistu vielä, että suojus on kun-
nolla paikoillaan.
5
6
7
OM12M02FI.book Page 463 Friday, January 27, 2017 1:25 PM

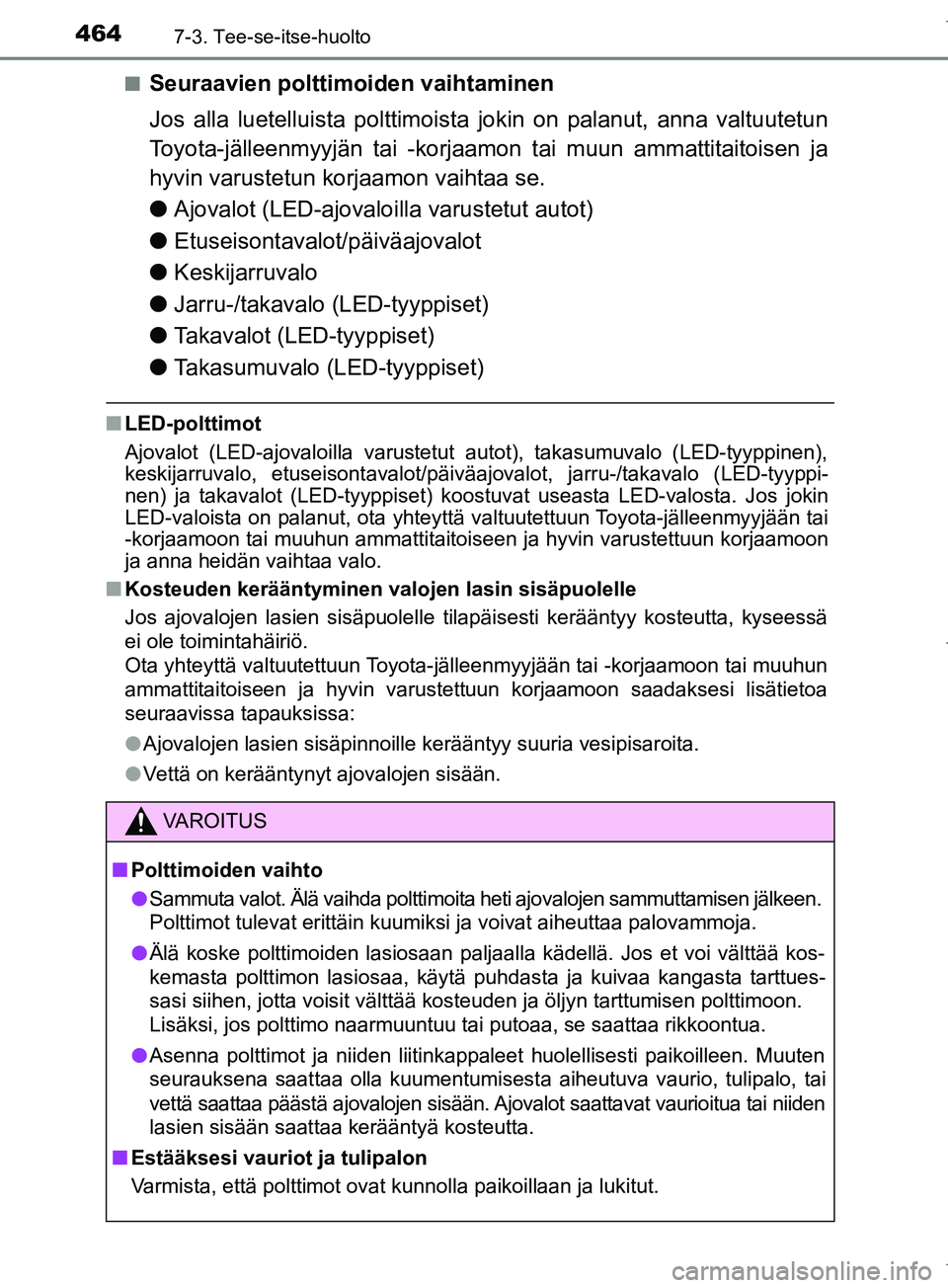

4647-3. Tee-se-itse-huolto
OM12M02FIn
Seuraavien polttimoiden vaihtaminen
Jos alla luetelluista polttimoista jokin on palanut, anna valtuutetun
Toyota-jälleenmyyjän tai -korjaamon tai muun ammattitaitoisen ja
hyvin varustetun korjaamon vaihtaa se.
l
Ajovalot (LED-ajovalo illa varustetut autot)
l Etuseisontavalo t/päiväajovalot
l Keskijarruvalo
l Jarru-/takavalo (LED-tyyppiset)
l Takavalot (LED-tyyppiset)
l Takasumuvalo (LED-tyyppiset)
nLED-polttimot
Ajovalot (LED-ajovaloilla varustetut autot), takasumuvalo (LED-tyyppinen),
keskijarruvalo, etuseisontavalot/päiväajovalot, jarru-/takavalo (LED-tyyppi-
nen) ja takavalot (LED-tyyppiset) koostuvat useasta LED-valosta. Jos jokin
LED-valoista on palanut, ota yhteyttä valtuutettuun Toyota-jälleenmyyjään tai
-korjaamoon tai muuhun ammattitaitoiseen ja hyvin varustettuun korjaamoon
ja anna heidän vaihtaa valo.
n Kosteuden kerääntyminen valojen lasin sisäpuolelle
Jos ajovalojen lasien sisäpuolelle tilapäisesti kerääntyy kosteutta, kyseessä
ei ole toimintahäiriö.
Ota yhteyttä valtuutettuun Toyota-jälleenmyyjään tai -korjaamoon tai muuhun
ammattitaitoiseen ja hyvin varustettuun korjaamoon saadaksesi lisätietoa
seuraavissa tapauksissa:
lAjovalojen lasien sisäpinnoille kerääntyy suuria vesipisaroita.
l Vettä on kerääntynyt ajovalojen sisään.
VAROITUS
n Polttimoiden vaihto
l Sammuta valot. Älä vaihda polttimoita heti ajovalojen sammuttamisen jälkeen.
Polttimot tulevat erittäin kuumiksi ja voivat aiheuttaa palovammoja.
l Älä koske polttimoiden lasiosaan paljaalla kädellä. Jos et voi välttää kos-
kemasta polttimon lasiosaa, käytä puhdasta ja kuivaa kangasta tarttues-
sasi siihen, jotta voisit välttää kosteuden ja öljyn tarttumisen polttimoon.
Lisäksi, jos polttimo naarmuuntuu tai putoaa, se saattaa rikkoontua.
l Asenna polttimot ja niiden liitinkappaleet huolellisesti paikoilleen. Muuten
seurauksena saattaa olla kuumentumisesta aiheutuva vaurio, tulipalo, tai
vettä saattaa päästä ajovalojen sisään. Ajovalot saattavat vaurioitua tai niiden
lasien sisään saattaa kerääntyä kosteutta.
n Estääksesi vauriot ja tulipalon
Varmista, että polttimot ovat kunnolla paikoillaan ja lukitut.
OM12M02FI.book Page 464 Friday, January 27, 2017 1:25 PM

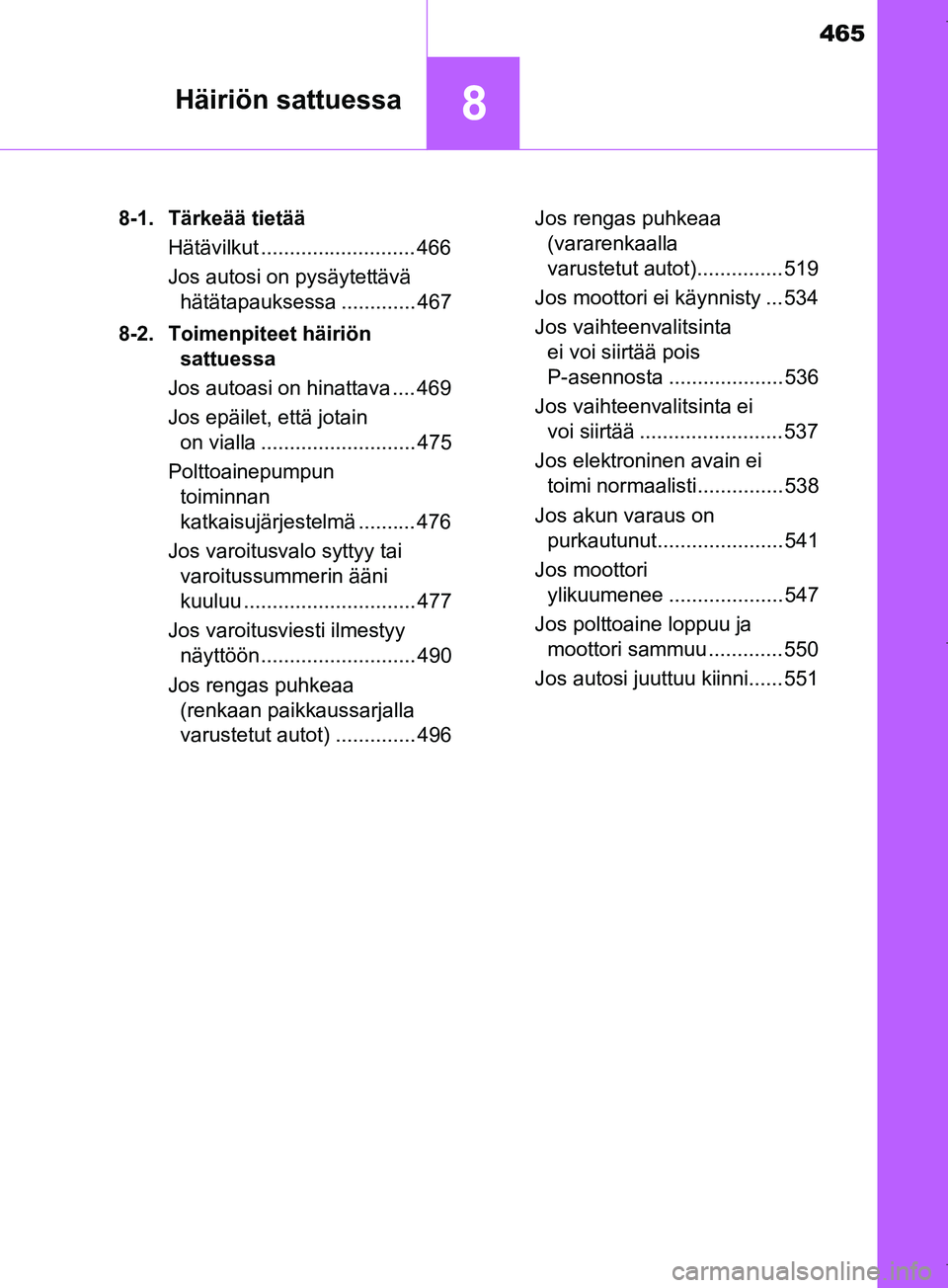

465
8Häiriön sattuessa
OM12M02FI8-1. Tärkeää tietää
Hätävilkut ........................... 466
Jos autosi on pysäytettävä hätätapauksessa ............. 467
8-2. Toimenpiteet häiriön sattuessa
Jos autoasi on hinattava .... 469
Jos epäilet, että jotain on vialla ........................... 475
Polttoainepumpun toiminnan
katkaisujärjestelmä .......... 476
Jos varoitusvalo syttyy tai varoitussummerin ääni
kuuluu .............................. 477
Jos varoitusviesti ilmestyy näyttöön ........................... 490
Jos rengas puhkeaa (renkaan paikkaussarjalla
varustetut autot) .............. 496 Jos rengas puhkeaa
(vararenkaalla
varustetut autot)............... 519
Jos moottori ei käynnisty ... 534
Jos vaihteenvalitsinta ei voi siirtää pois
P-asennosta .................... 536
Jos vaihteenvalitsinta ei voi siirtää ......................... 537
Jos elektroninen avain ei toimi normaalisti............... 538
Jos akun varaus on purkautunut...................... 541
Jos moottori ylikuumenee .................... 547
Jos polttoaine loppuu ja moottori sammuu ............. 550
Jos autosi juuttuu kiinni...... 551
OM12M02FI.book Page 465 Friday, January 27, 2017 1:25 PM

466
OM12M02FI
8-1. Tärkeää tietää
Paina painiketta.
Kaikki suuntavalot vilkkuvat.
Valot sammuvat painamalla katkai-
sinta toistamiseen.
nHätävilkut
Jos hätävilkkuja käytetään pitkän aikaa moottorin ollessa sammutettuna,
akun varaus purkautuu.

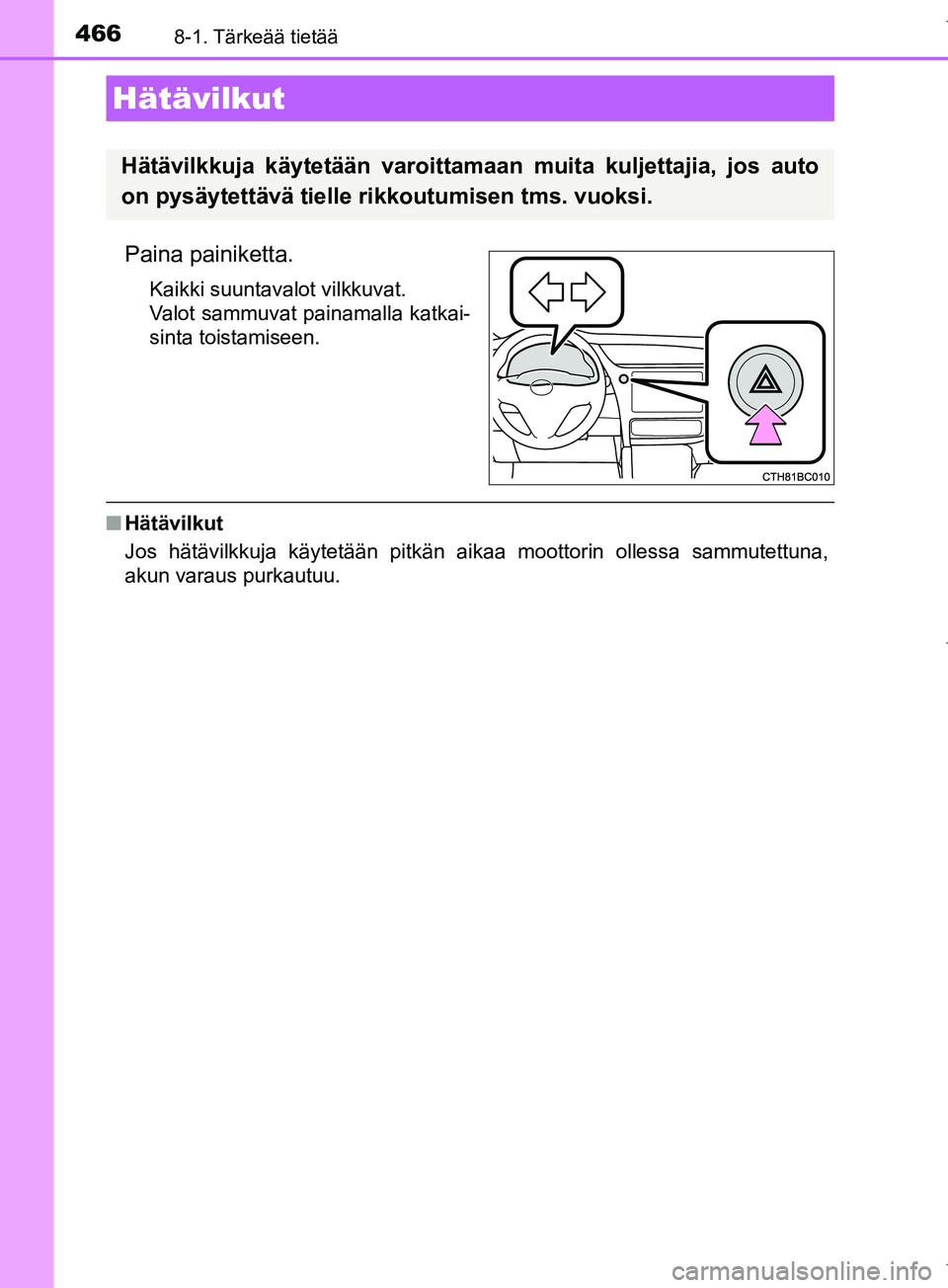

Hätävilkut
Hätävilkkuja käytetään varoittamaan muita kuljettajia, jos auto
on pysäytettävä tielle rikkoutumisen tms. vuoksi.
OM12M02FI.book Page 466 Friday, January 27, 2017 1:25 PM

4678-1. Tärkeää tietää
OM12M02FI
8
Häiriön sattuessa
Aseta molemmat jalkasi tasaisesti jarrupolkimelle ja paina voimak-
kaasti.
Älä pumppaa jarrupoljinta toistuvasti, koska voimantarve auton nopeuden
hidastamiseen tällöin kasvaa.
Siirrä vaihteenvalitsin asentoon N.
Jos vaihteenvalitsimen voi siirtää N-asentoon
Hidastettuasi nopeutta pysäyt ä auto turvalliseen paikkaan.
Sammuta moottori.
Jos vaihteenvalitsinta ei voi siirtää N-asentoon
Jatka jarrupolkimen painamista mo lemmilla jaloilla hidastaaksesi
auton nopeutta niin paljon kuin mahdollista.
Autot ilman älyavainjärjestel-
mää: Sammuta moottori kääntä-
mällä virta-avain ACC-asentoon.
Älyavainjärjestelmällä varuste-
tut autot: Sammuttaaksesi moot-
torin paina ja pidä painettuna
käynnistyspainiketta 2 sekuntia
yhtäjaksoisesti tai kauemmin, tai
paina painiketta lyhyesti 3 kertaa
peräkkäin tai useammin.
Pysäytä auto turvalliseen paikkaan.

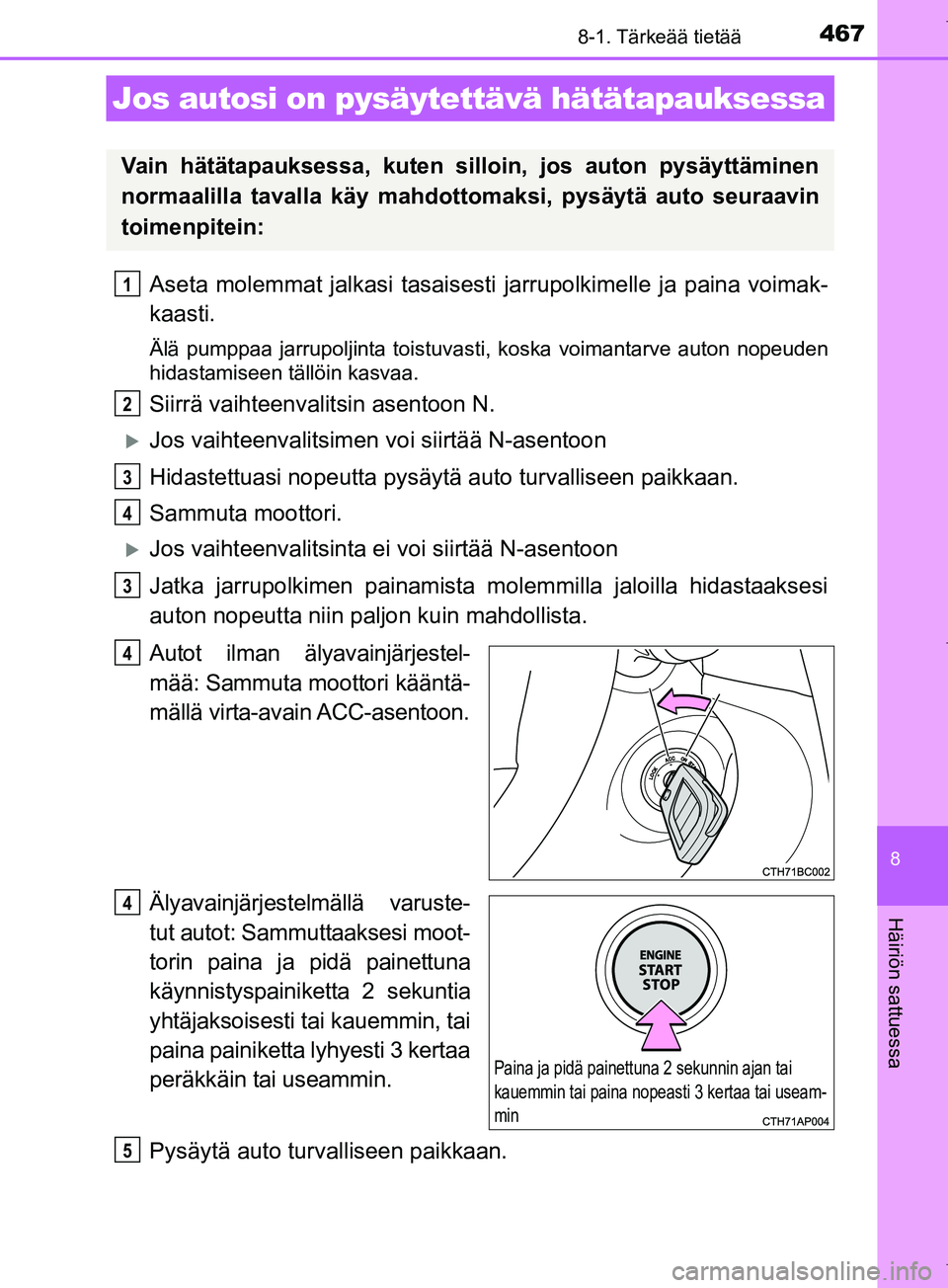

Jos autosi on pysäytettävä hätätapauksessa
Vain hätätapauksessa, kuten silloin, jos auton pysäyttäminen
normaalilla tavalla käy mahdottomaksi, pysäytä auto seuraavin
toimenpitein:
1
2
3
4
3
4
Paina ja pidä painettuna 2 sekunnin ajan tai
kauemmin tai paina nopeasti 3 kertaa tai useam-
min
4
5
OM12M02FI.book Page 467 Friday, January 27, 2017 1:25 PM

4688-1. Tärkeää tietää
OM12M02FI

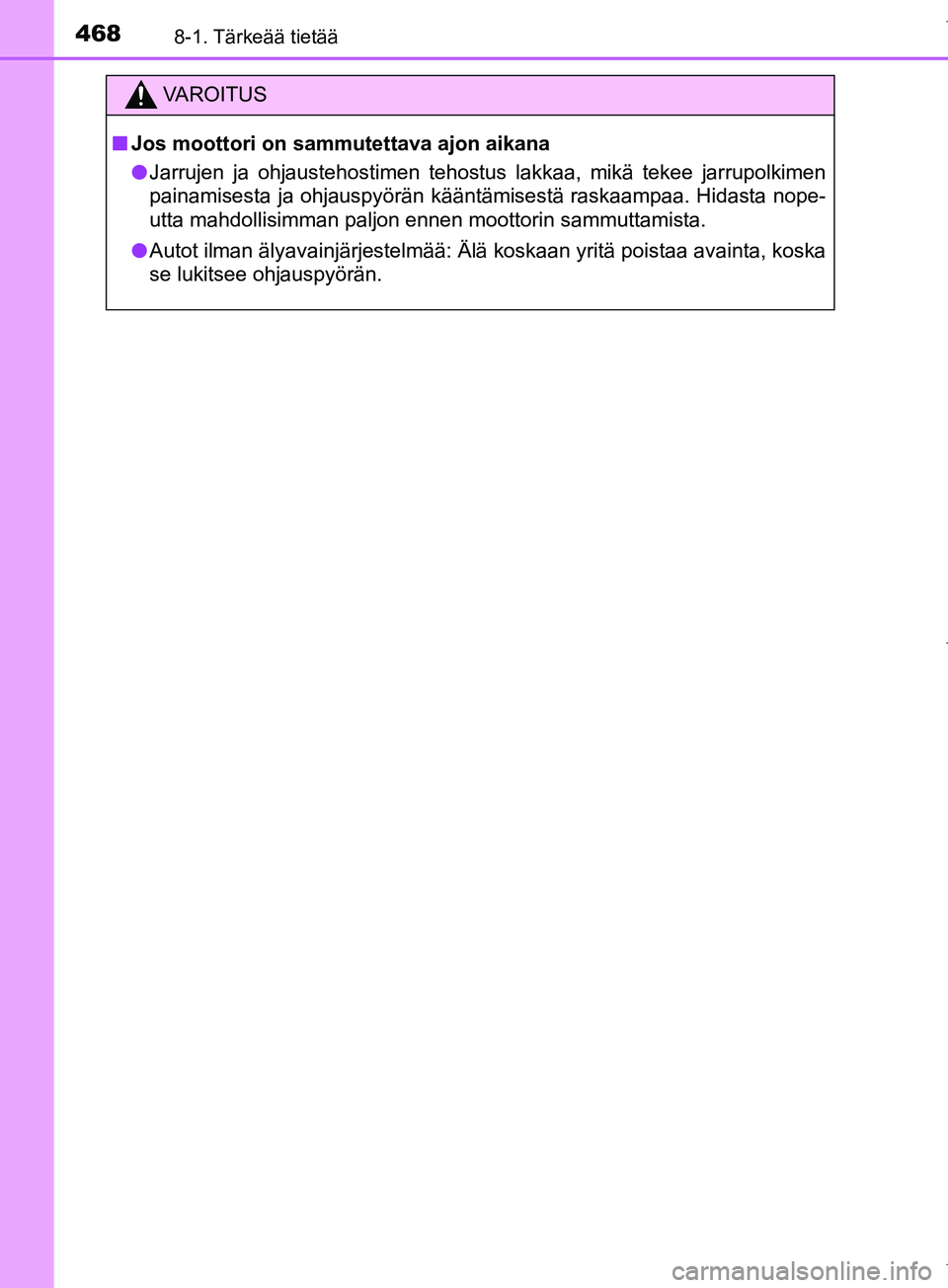

VAROITUS
n Jos moottori on sammutettava ajon aikana
l Jarrujen ja ohjaustehostimen tehostus lakkaa, mikä tekee jarrupolkimen
painamisesta ja ohjauspyörän kääntämisestä raskaampaa. Hidasta nope-
utta mahdollisimman paljon ennen moottorin sammuttamista.
l Autot ilman älyavainjärjestelmää: Älä koskaan yritä poistaa avainta, koska
se lukitsee ohjauspyörän.
OM12M02FI.book Page 468 Friday, January 27, 2017 1:25 PM

469
OM12M02FI
8
Häiriön sattuessa
8-2. Toimenpiteet häiriön sattuessa
Seuraavat seikat viittaavat ongelmiin auton vaihteistossa. Ota yhteyttä
valtuutettuun Toyota-jälleenmyyjään tai -korjaamoon tai muuhun
ammattitaitoiseen ja hyvin varustettuun korjaamoon tai hinauspalve-
luun ennen hinauksen aloittamista.
l Moottori käy, mutta autoa ei saada liikkeelle.
l Autosta kuuluu outoja ääniä.
Älä hinauta autoasi nostosilmukan
varassa välttääksesi korin vauriot.

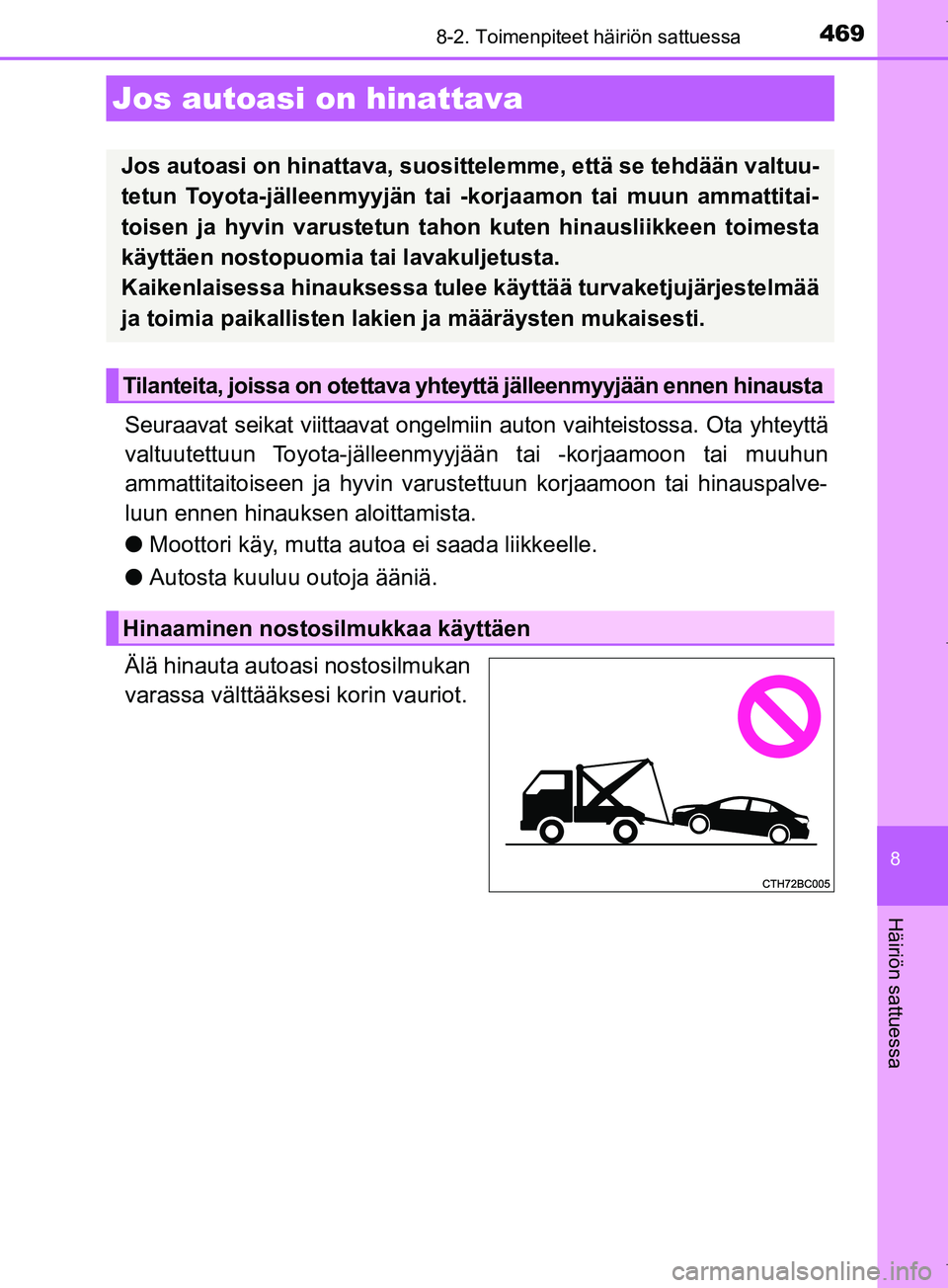

Jos autoasi on hinattava
Jos autoasi on hinattava, suosittelemme, että se tehdään valtuu-
tetun Toyota-jälleenmyyjän ta i -korjaamon tai muun ammattitai-
toisen ja hyvin varustetun ta hon kuten hinausliikkeen toimesta
käyttäen nostopuomia tai lavakuljetusta.
Kaikenlaisessa hinauksessa tulee käyttää turvaketjujärjestelmää
ja toimia paikallisten lakien ja määräysten mukaisesti.
Tilanteita, joissa on otettava yhteyttä jälleenmyyjään ennen hinausta
Hinaaminen nostosilmukkaa käyttäen
OM12M02FI.book Page 469 Friday, January 27, 2017 1:25 PM

4708-2. Toimenpiteet häiriön sattuessa
OM12M02FI
Jos autoasi kuljetetaan kuorma-
auton lavalla, se tulee kiinnittää
lavaan kuvan osoittamista koh-
dista.
Jos käytät ketjuja tai vaijereita
auton kiinnittämiseen, tulee mus-
talla varjostettujen kulmien olla
45 °.
Älä kiristä liikaa, ettei autosi vauri-
oidu.

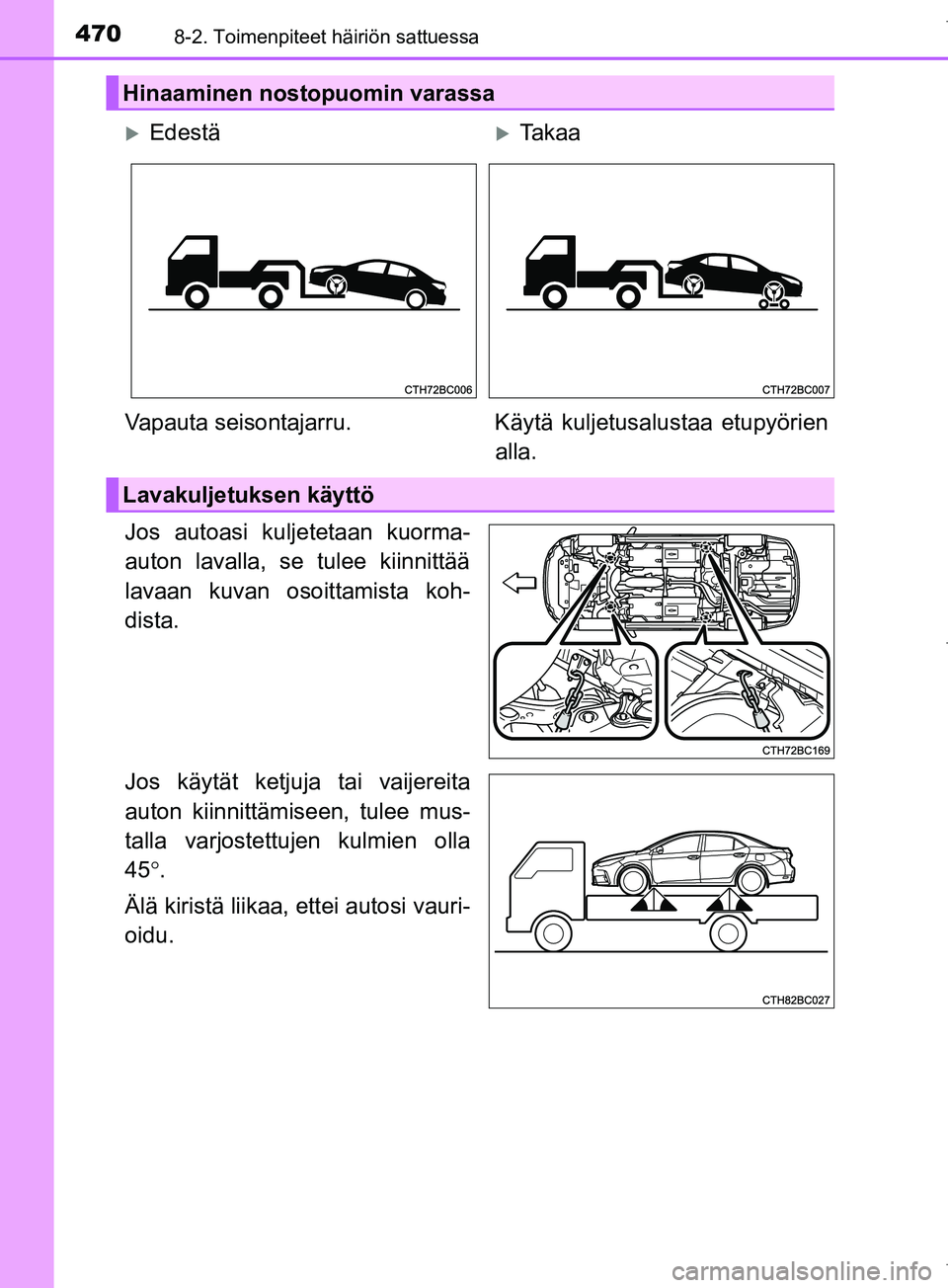

Hinaaminen nost opuomin varassa
EdestäTa k a a
Vapauta seisontajarru. Käytä kuljetusalustaa etupyörien
alla.
Lavakuljetuksen käyttö
OM12M02FI.book Page 470 Friday, January 27, 2017 1:25 PM
