TOYOTA COROLLA 2017 Omistajan Käsikirja (in Finnish)

4918-2. Toimenpiteet häiriön sattuessa
OM12M02FI
8
Häiriön sattuessa
*: Summeri hälyttää, kun monitoiminäyttöön ilmestyy viesti ensimmäistä kertaa
lJos seuraava viesti ilmestyy näyttöön, suorita tarvittavat toimenpiteet.
• "DPF-järjestelmä täynnä. Katso omistajan käsikirja." (joissakin malleissa)
→ S. 494
l Jos seuraava viesti ilmestyy, kyseessä saattaa olla toimintahäiriö.
Pysäytä auto välittömästi turvalliseen paikkaan ja ota yhteys valtuu-
tettuun Toyota-jälleenmyyjään tai -korjaamoon tai muuhun ammatti-
taitoiseen ja hyvin varustettuun korjaamoon.
• "Jarruteho on heikent ynyt vian takia, pysäytä auto turvalliseen
paikkaan ja katso omistajan käsikirja."

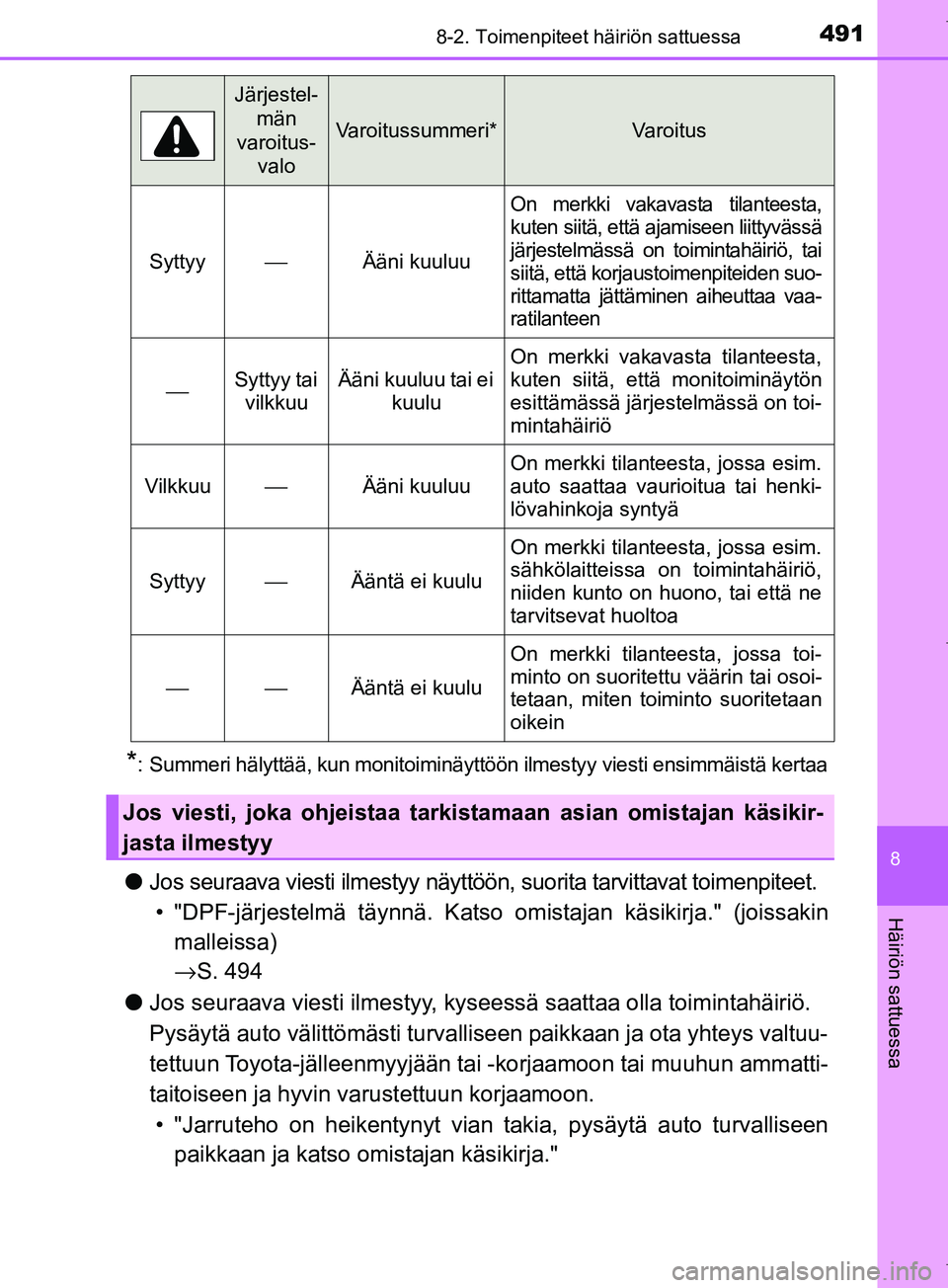

Järjestel- män
varoitus- valo
Varoitussummeri*Varoitus
Syttyy ⎯Ääni kuuluu
On merkki vakavasta tilanteesta,
kuten siitä, että ajamiseen liittyvässä
järjestelmässä on toimintahäiriö, tai
siitä, että korjaustoimenpiteiden suo-
rittamatta jättäminen aiheuttaa vaa-
ratilanteen
⎯Syttyy tai
vilkkuuÄäni kuuluu tai ei kuulu
On merkki vakavasta tilanteesta,
kuten siitä, että monitoiminäytön
esittämässä järjestelmässä on toi-
mintahäiriö
Vilkkuu⎯Ääni kuuluu
On merkki tilanteesta, jossa esim.
auto saattaa vaurioitua tai henki-
lövahinkoja syntyä
Syttyy⎯Ääntä ei kuulu
On merkki tilanteesta, jossa esim.
sähkölaitteissa on toimintahäiriö,
niiden kunto on huono, tai että ne
tarvitsevat huoltoa
⎯⎯Ääntä ei kuulu
On merkki tilanteesta, jossa toi-
minto on suoritettu väärin tai osoi-
tetaan, miten toiminto suoritetaan
oikein
Jos viesti, joka ohjeistaa tarkis tamaan asian omistajan käsikir-
jasta ilmestyy
OM12M02FI.book Page 491 Friday, January 27, 2017 1:25 PM

4928-2. Toimenpiteet häiriön sattuessa
OM12M02FI

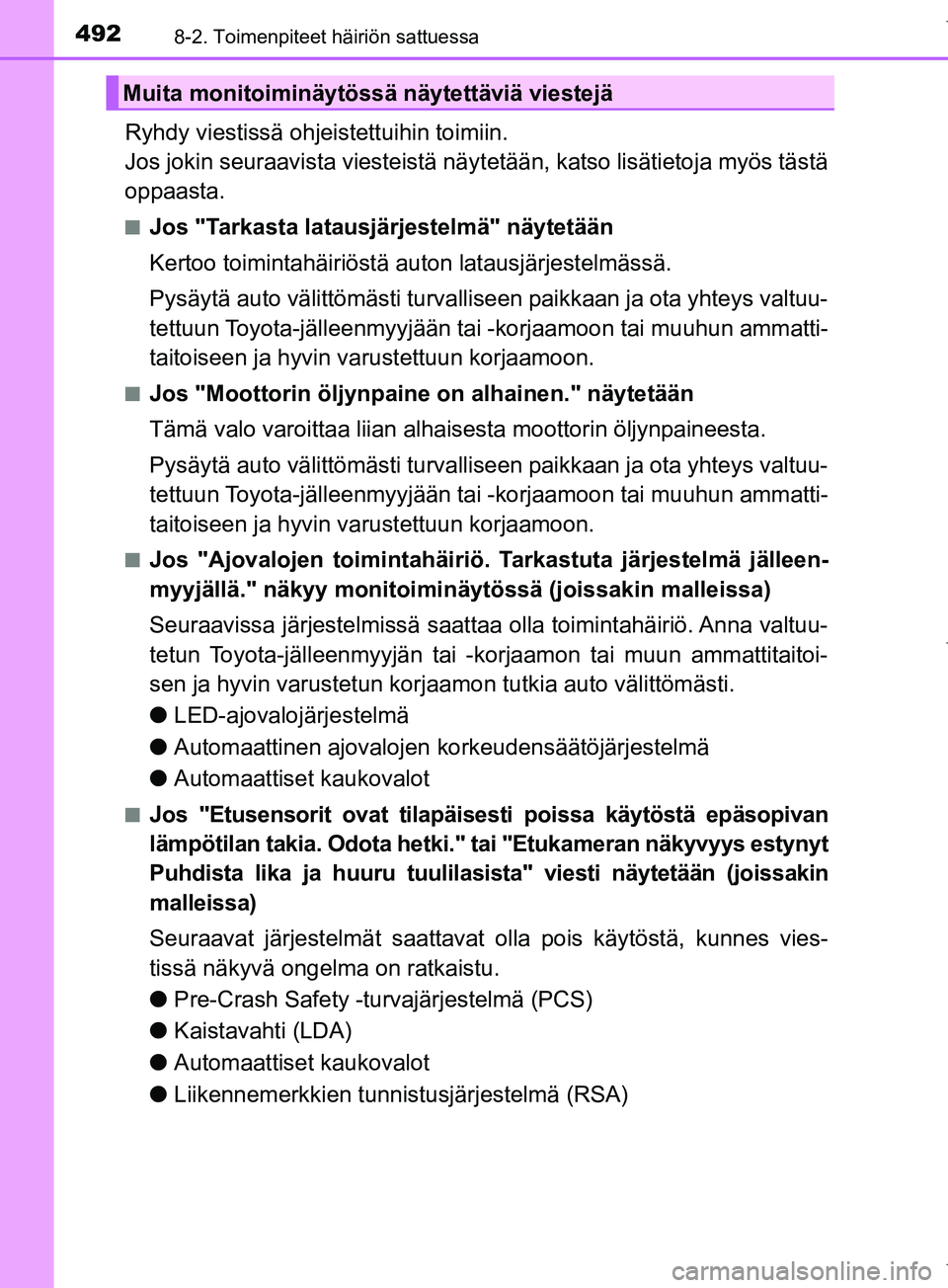

Ryhdy viestissä ohjeistettuihin toimiin.
Jos jokin seuraavista viesteistä näytetään, katso lisätietoja myös tästä
oppaasta.
nJos "Tarkasta latausjärjestelmä" näytetään
Kertoo toimintahäiriöstä auton latausjärjestelmässä.
Pysäytä auto välittömästi turvalliseen paikkaan ja ota yhteys valtuu-
tettuun Toyota-jälleenmyyjään tai -korjaamoon tai muuhun ammatti-
taitoiseen ja hyvin varustettuun korjaamoon.
nJos "Moottorin öljynpaine on alhainen." näytetään
Tämä valo varoittaa liian alhaisesta moottorin öljynpaineesta.
Pysäytä auto välittömästi turvalliseen paikkaan ja ota yhteys valtuu-
tettuun Toyota-jälleenmyyjään tai -korjaamoon tai muuhun ammatti-
taitoiseen ja hyvin varustettuun korjaamoon.
nJos "Ajovalojen toimintahäiriö. Tarkastuta järjestelmä jälleen-
myyjällä." näkyy monitoiminäytössä (joissakin malleissa)
Seuraavissa järjestelmissä saattaa olla toimintahäiriö. Anna valtuu-
tetun Toyota-jälleenmyyjän tai -korjaamon tai muun ammattitaitoi-
sen ja hyvin varustetun korj aamon tutkia auto välittömästi.
l LED-ajovalojärjestelmä
l Automaattinen ajovalojen korkeudensäätöjärjestelmä
l Automaattiset kaukovalot
nJos "Etusensorit ovat tilapäisesti poissa käytöstä epäsopivan
lämpötilan takia. Odota hetki." tai "Etukameran näkyvyys estynyt
Puhdista lika ja huuru tuulilasista" viesti näytetään (joissakin
malleissa)
Seuraavat järjestelmät saattavat o lla pois käytöstä, kunnes vies-
tissä näkyvä ongelma on ratkaistu.
l Pre-Crash Safety -turvajärjestelmä (PCS)
l Kaistavahti (LDA)
l Automaattiset kaukovalot
l Liikennemerkkien tunnistusjärjestelmä (RSA)
Muita monitoiminäytössä näytettäviä viestejä
OM12M02FI.book Page 492 Friday, January 27, 2017 1:25 PM

4938-2. Toimenpiteet häiriön sattuessa
OM12M02FI
8
Häiriön sattuessa

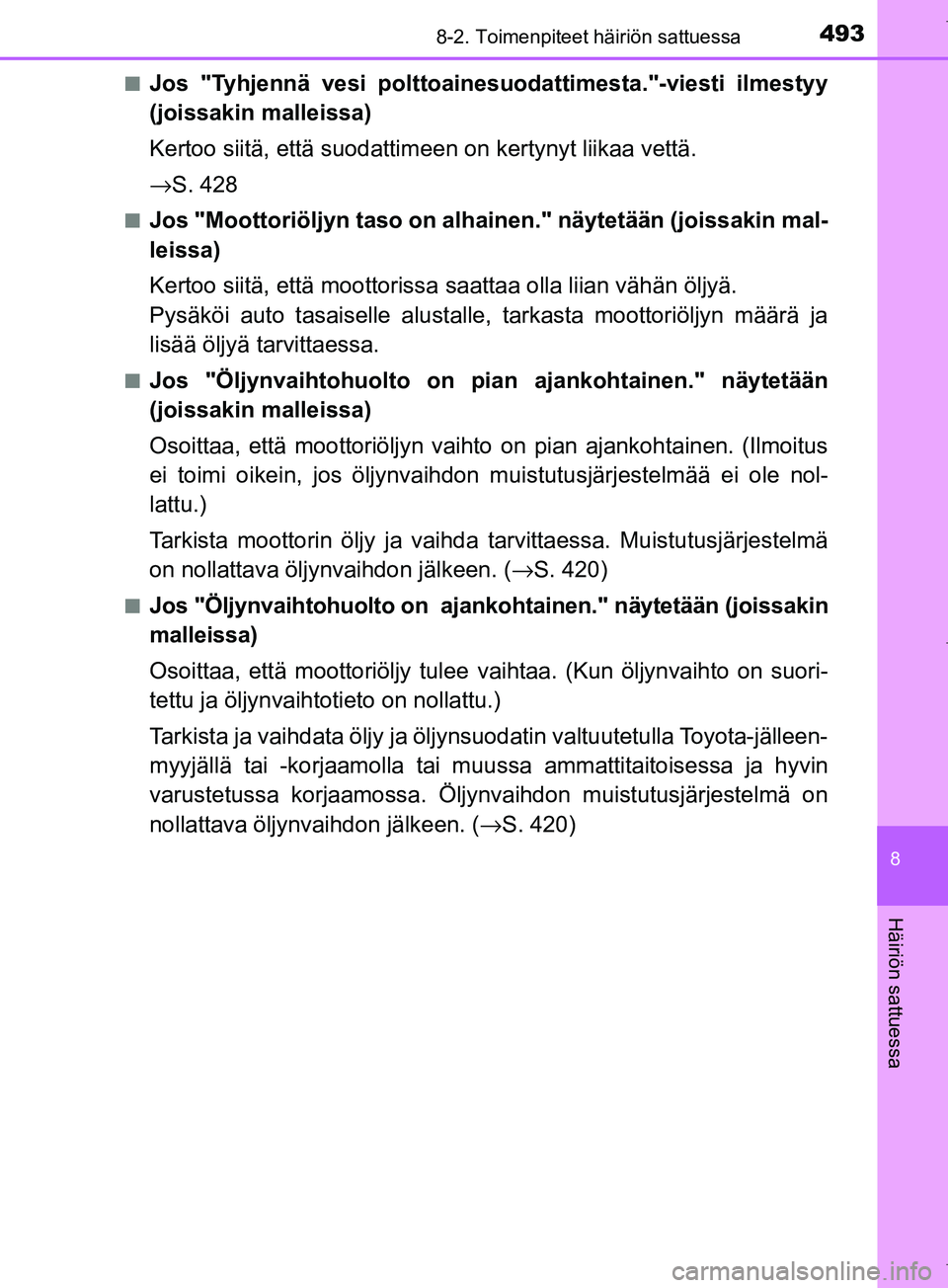

nJos "Tyhjennä vesi polttoainesuodattimesta."-viesti ilmestyy
(joissakin malleissa)
Kertoo siitä, että suodattimeen on kertynyt liikaa vettä.
→ S. 428
nJos "Moottoriöljyn taso on alhainen." näytetään (joissakin mal-
leissa)
Kertoo siitä, että moottorissa saattaa olla liian vähän öljyä.
Pysäköi auto tasaiselle alustalle , tarkasta moottoriöljyn määrä ja
lisää öljyä tarvittaessa.
nJos "Öljynvaihtohuolto on pian ajankohtainen." näytetään
(joissakin malleissa)
Osoittaa, että moottoriöljyn vaihto on pian ajankohtainen. (Ilmoitus
ei toimi oikein, jos öljynvaihdon muistutusjärjestelmää ei ole nol-
lattu.)
Tarkista moottorin öljy ja vaihda tarvittaessa. Muistutusjärjestelmä
on nollattava öljynvaihdon jälkeen. ( →S. 420)
nJos "Öljynvaihtohuolto on ajanko htainen." näytetään (joissakin
malleissa)
Osoittaa, että moottoriöljy tulee vaihtaa. (Kun öljynvaihto on suori-
tettu ja öljynvaihtotieto on nollattu.)
Tarkista ja vaihdata öljy ja öljyns uodatin valtuutetulla Toyota-jälleen-
myyjällä tai -korjaamolla tai muussa ammattitaitoisessa ja hyvin
varustetussa korjaamossa. Öljy nvaihdon muistutusjärjestelmä on
nollattava öljynvaihdon jälkeen. ( →S. 420)
OM12M02FI.book Page 493 Friday, January 27, 2017 1:25 PM

4948-2. Toimenpiteet häiriön sattuessa
OM12M02FIn

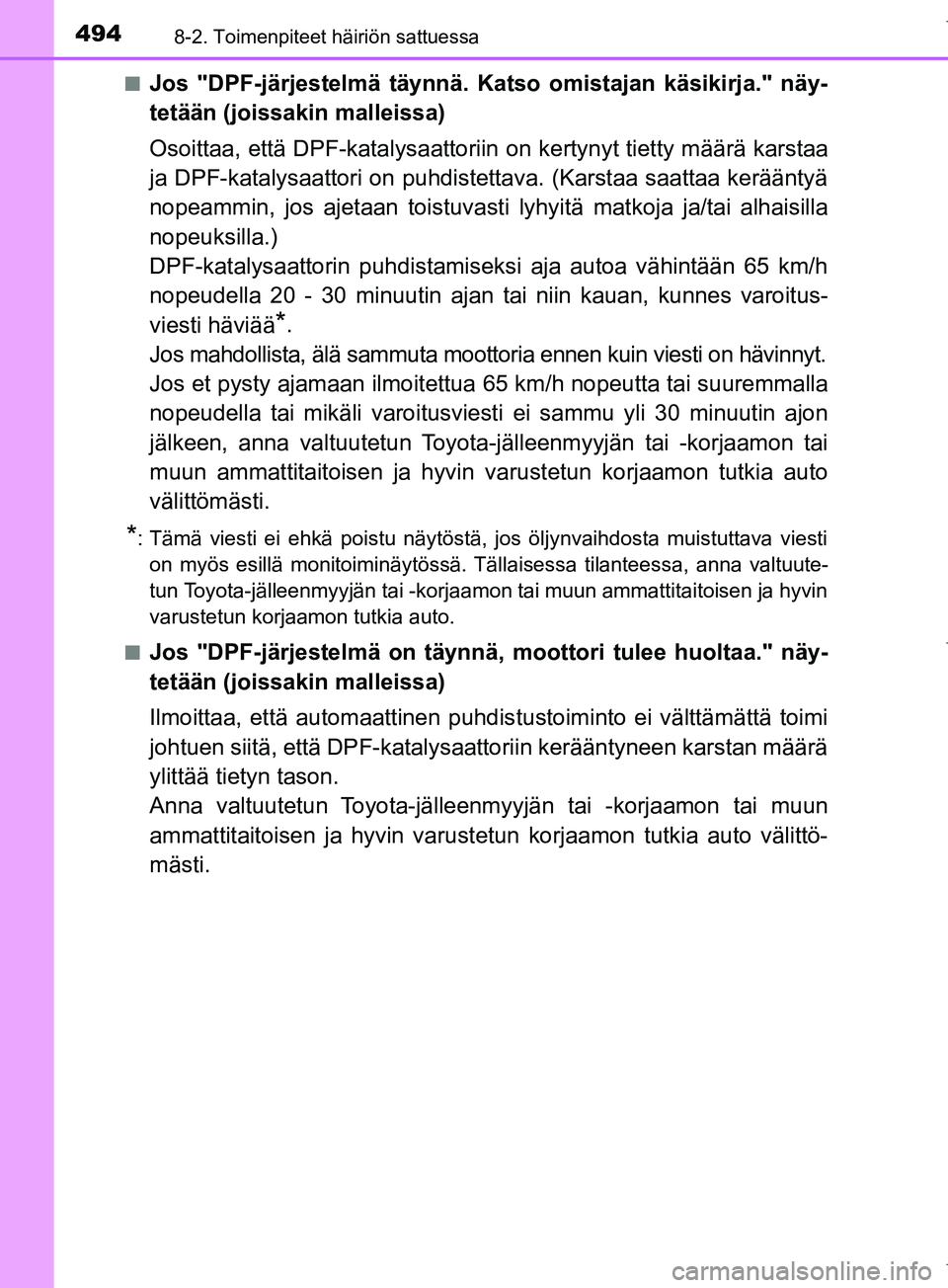

Jos "DPF-järjestelmä täynnä. Katso omistajan käsikirja." näy-
tetään (joissakin malleissa)
Osoittaa, että DPF-katalysaattoriin
on kertynyt tietty määrä karstaa
ja DPF-katalysaattori on puhdistettava. (Karstaa saattaa kerääntyä
nopeammin, jos ajetaan toistuvasti lyhyitä matkoja ja/tai alhaisilla
nopeuksilla.)
DPF-katalysaattorin puhdistamiseksi aja autoa vähintään 65 km/h
nopeudella 20 - 30 minuutin ajan tai niin kauan, kunnes varoitus-
viesti häviää
*.
Jos mahdollista, älä sammuta moottoria ennen kuin viesti on hävinnyt.
Jos et pysty ajamaan ilmoitettua 65 km/h nopeutta tai suuremmalla
nopeudella tai mikäli varoitusviesti ei sammu yli 30 minuutin ajon
jälkeen, anna valtuutetun Toyota-jälleenmyyjän tai -korjaamon tai
muun ammattitaitoisen ja hyvin varustetun korjaamon tutkia auto
välittömästi.
*: Tämä viesti ei ehkä poistu näytöstä, jos öljynvaihdosta muistuttava viesti on myös esillä monitoiminäytössä. Tällaisessa tilanteessa, anna valtuute-
tun Toyota-jälleenmyyjän tai -korjaamon tai muun ammattitaitoisen ja hyvin
varustetun korjaamon tutkia auto.
n
Jos "DPF-järjestelmä on täynnä , moottori tulee huoltaa." näy-
tetään (joissakin malleissa)
Ilmoittaa, että automaattinen puhdis tustoiminto ei välttämättä toimi
johtuen siitä, että DPF-katalysaattoriin kerääntyneen karstan määrä
ylittää tietyn tason.
Anna valtuutetun Toyota-jälleenm yyjän tai -korjaamon tai muun
ammattitaitoisen ja hyvin varustetun korjaamon tutkia auto välittö-
mästi.
OM12M02FI.book Page 494 Friday, January 27, 2017 1:25 PM

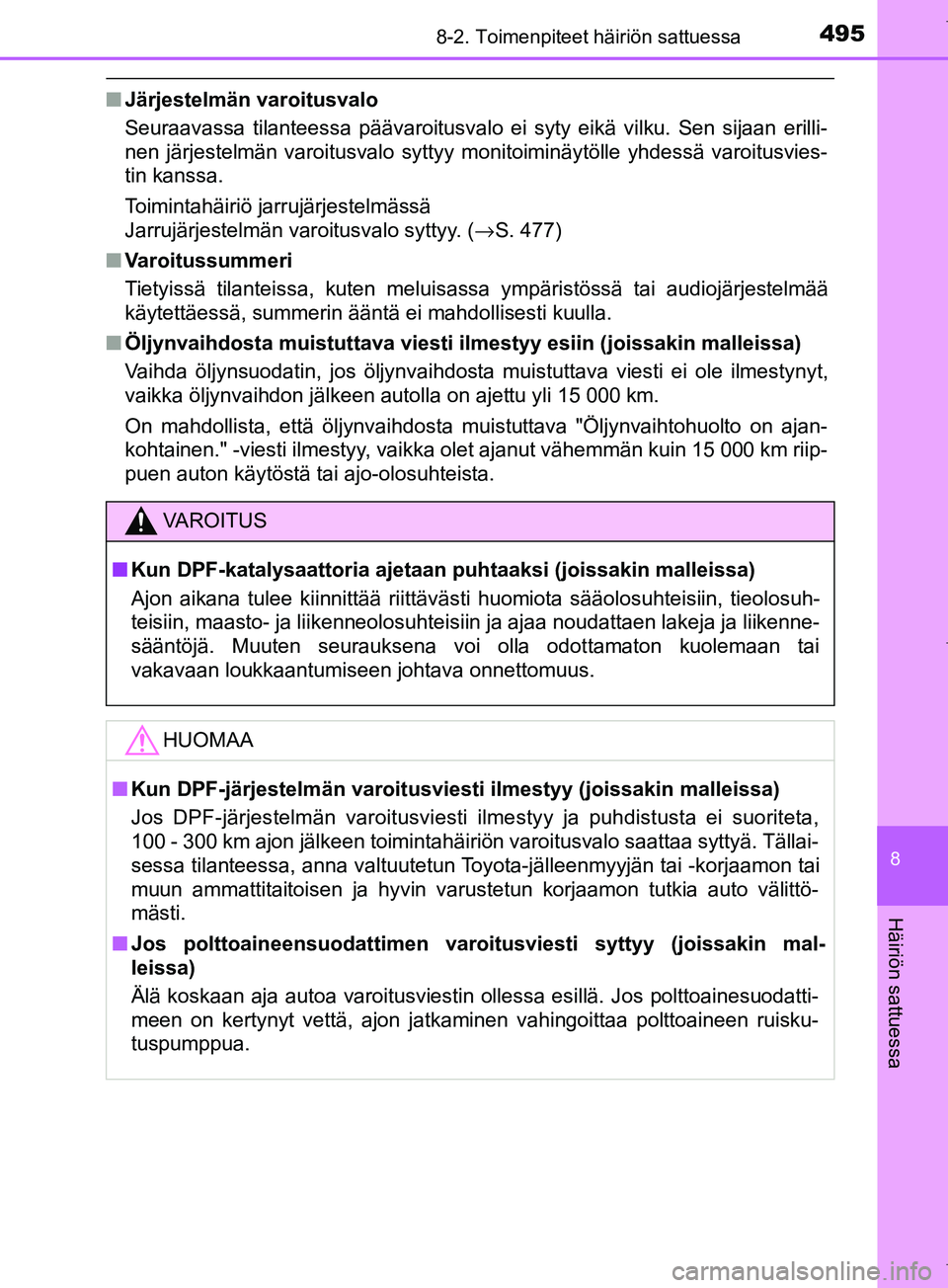

4958-2. Toimenpiteet häiriön sattuessa
OM12M02FI
8
Häiriön sattuessa
nJärjestelmän varoitusvalo
Seuraavassa tilanteessa päävaroitusvalo ei syty eikä vilku. Sen sijaan erilli-
nen järjestelmän varoitusvalo syttyy monitoiminäytölle yhdessä varoitusvies-
tin kanssa.
Toimintahäiriö jarrujärjestelmässä
Jarrujärjestelmän varoitusvalo syttyy. ( →S. 477)
n Varoitussummeri
Tietyissä tilanteissa, kuten meluisassa ympäristössä tai audiojärjestelmää
käytettäessä, summerin ääntä ei mahdollisesti kuulla.
n Öljynvaihdosta muistuttava viesti ilmestyy esiin (joissakin malleissa)
Vaihda öljynsuodatin, jos öljynvaihdosta muistuttava viesti ei ole ilmestynyt,
vaikka öljynvaihdon jälkeen autolla on ajettu yli 15 000 km.
On mahdollista, että öljynvaihdosta muistuttava "Öljynvaihtohuolto on ajan-
kohtainen." -viesti ilmestyy, vaikka olet ajanut vähemmän kuin 15 000 km riip-
puen auton käytöstä tai ajo-olosuhteista.
VAROITUS
n Kun DPF-katalysaattoria ajetaan puhtaaksi (joissakin malleissa)
Ajon aikana tulee kiinnittää riittävästi huomiota sääolosuhteisiin, tieolosuh-
teisiin, maasto- ja liikenneolosuhteisiin ja ajaa noudattaen lakeja ja liikenne-
sääntöjä. Muuten seurauksena voi olla odottamaton kuolemaan tai
vakavaan loukkaantumiseen johtava onnettomuus.
HUOMAA
nKun DPF-järjestelmän varoitusviesti ilmestyy (joissakin malleissa)
Jos DPF-järjestelmän varoitusviesti ilmestyy ja puhdistusta ei suoriteta,
100 - 300 km ajon jälkeen toimintahäiriön varoitusvalo saattaa syttyä. Tällai-
sessa tilanteessa, anna valtuutetun Toyota-jälleenmyyjän tai -korjaamon tai
muun ammattitaitoisen ja hyvin varustetun korjaamon tutkia auto välittö-
mästi.
n Jos polttoaineensuodattimen var oitusviesti syttyy (joissakin mal-
leissa)
Älä koskaan aja autoa varoitusviestin ollessa esillä. Jos polttoainesuodatti-
meen on kertynyt vettä, ajon jatkaminen vahingoittaa polttoaineen ruisku-
tuspumppua.
OM12M02FI.book Page 495 Friday, January 27, 2017 1:25 PM

4968-2. Toimenpiteet häiriön sattuessa
OM12M02FI

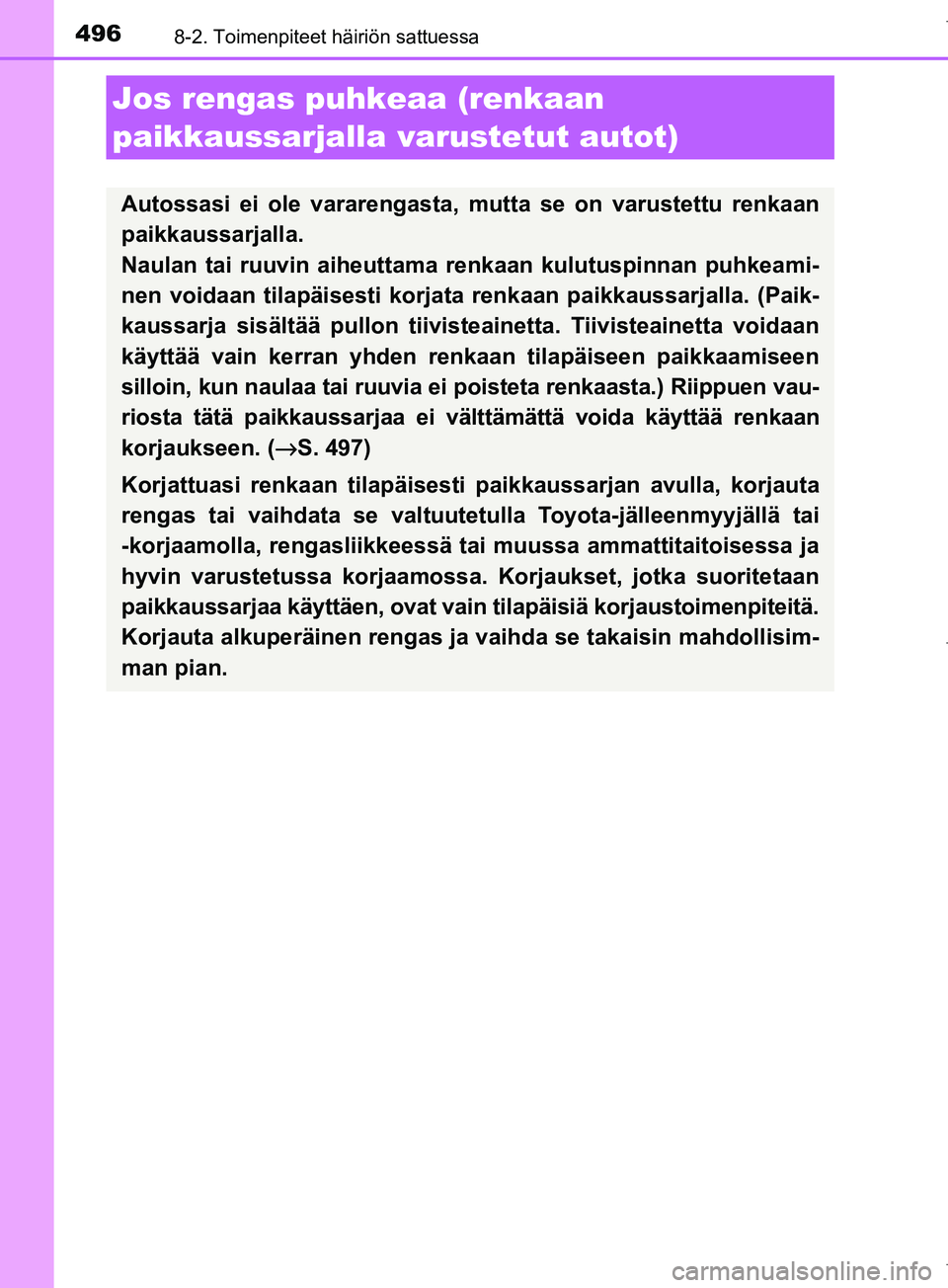

Jos rengas puhkeaa (renkaan
paikkaussarjalla varustetut autot)
Autossasi ei ole vararengasta, mutta se on varustettu renkaan
paikkaussarjalla.
Naulan tai ruuvin aiheuttama renkaan kulutuspinnan puhkeami-
nen voidaan tilapäisesti korjata renkaan paikkaussarjalla. (Paik-
kaussarja sisältää pullon tiivisteainetta. Tiivisteainetta voidaan
käyttää vain kerran yhden renkaan tilapäiseen paikkaamiseen
silloin, kun naulaa tai ruuvia ei poisteta renkaasta.) Riippuen vau-
riosta tätä paikkaussarjaa ei välttämättä voida käyttää renkaan
korjaukseen. ( →
S. 497)
Korjattuasi renkaan tilapäisesti paikkaussarjan avulla, korjauta
rengas tai vaihdata se valtuutetulla Toyota-jälleenmyyjällä tai
-korjaamolla, rengasliikkeessä tai muussa ammattitaitoisessa ja
hyvin varustetussa korjaamossa. Korjaukset, jotka suoritetaan
paikkaussarjaa käyttäen, ovat vain tilapäisiä korjaustoimenpiteitä.
Korjauta alkuperäinen rengas ja vaihda se takaisin mahdollisim-
man pian.
OM12M02FI.book Page 496 Friday, January 27, 2017 1:25 PM

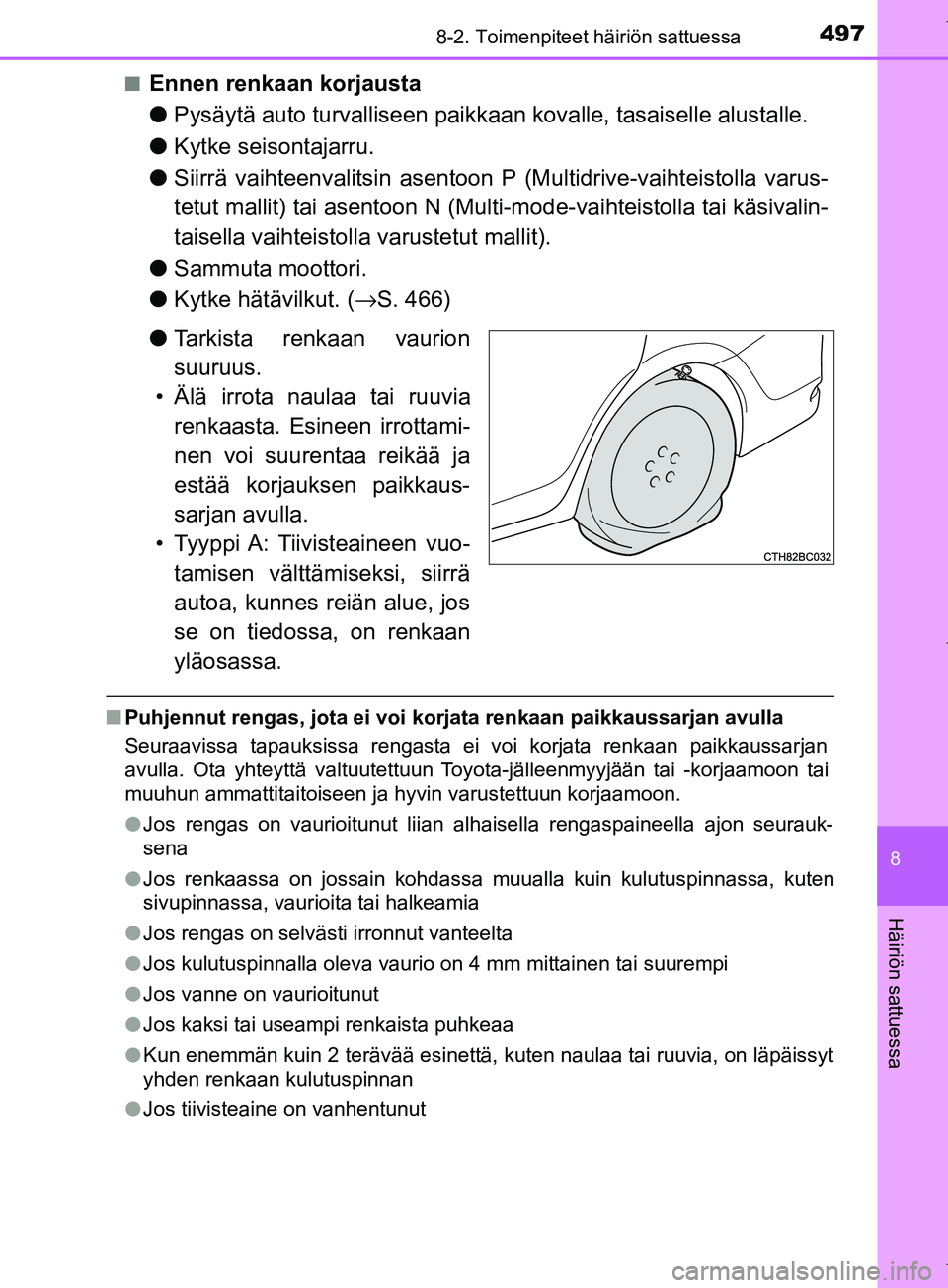

4978-2. Toimenpiteet häiriön sattuessa
OM12M02FI
8
Häiriön sattuessa
nEnnen renkaan korjausta
lPysäytä auto turvalliseen paikkaa n kovalle, tasaiselle alustalle.
l Kytke seisontajarru.
l Siirrä vaihteenvalitsin asentoon P (Multidrive-vaihteistolla varus-
tetut mallit) tai asentoon N (Multi-mode-vaihteistolla tai käsivalin-
taisella vaihteistolla varustetut mallit).
l Sammuta moottori.
l Kytke hätävilkut. ( →S. 466)
l Tarkista renkaan vaurion
suuruus.
• Älä irrota naulaa tai ruuvia renkaasta. Esineen irrottami-
nen voi suurentaa reikää ja
estää korjauksen paikkaus-
sarjan avulla.
• Tyyppi A: Tiivisteaineen vuo- tamisen välttämiseksi, siirrä
autoa, kunnes reiän alue, jos
se on tiedossa, on renkaan
yläosassa.
n Puhjennut rengas, jota ei voi ko rjata renkaan paikkaussarjan avulla
Seuraavissa tapauksissa rengasta ei voi korjata renkaan paikkaussarjan
avulla. Ota yhteyttä valtuutettuun Toyota-jälleenmyyjään tai -korjaamoon tai
muuhun ammattitaitoiseen ja hyvin varustettuun korjaamoon.
l Jos rengas on vaurioitunut liian alhaisella rengaspaineella ajon seurauk-
sena
l Jos renkaassa on jossain kohdassa muualla kuin kulutuspinnassa, kuten
sivupinnassa, vaurioita tai halkeamia
l Jos rengas on selvästi irronnut vanteelta
l Jos kulutuspinnalla oleva vaurio on 4 mm mittainen tai suurempi
l Jos vanne on vaurioitunut
l Jos kaksi tai useampi renkaista puhkeaa
l Kun enemmän kuin 2 terävää esinettä, kuten naulaa tai ruuvia, on läpäissyt
yhden renkaan kulutuspinnan
l Jos tiivisteaine on vanhentunut
OM12M02FI.book Page 497 Friday, January 27, 2017 1:25 PM

4988-2. Toimenpiteet häiriön sattuessa
OM12M02FIn

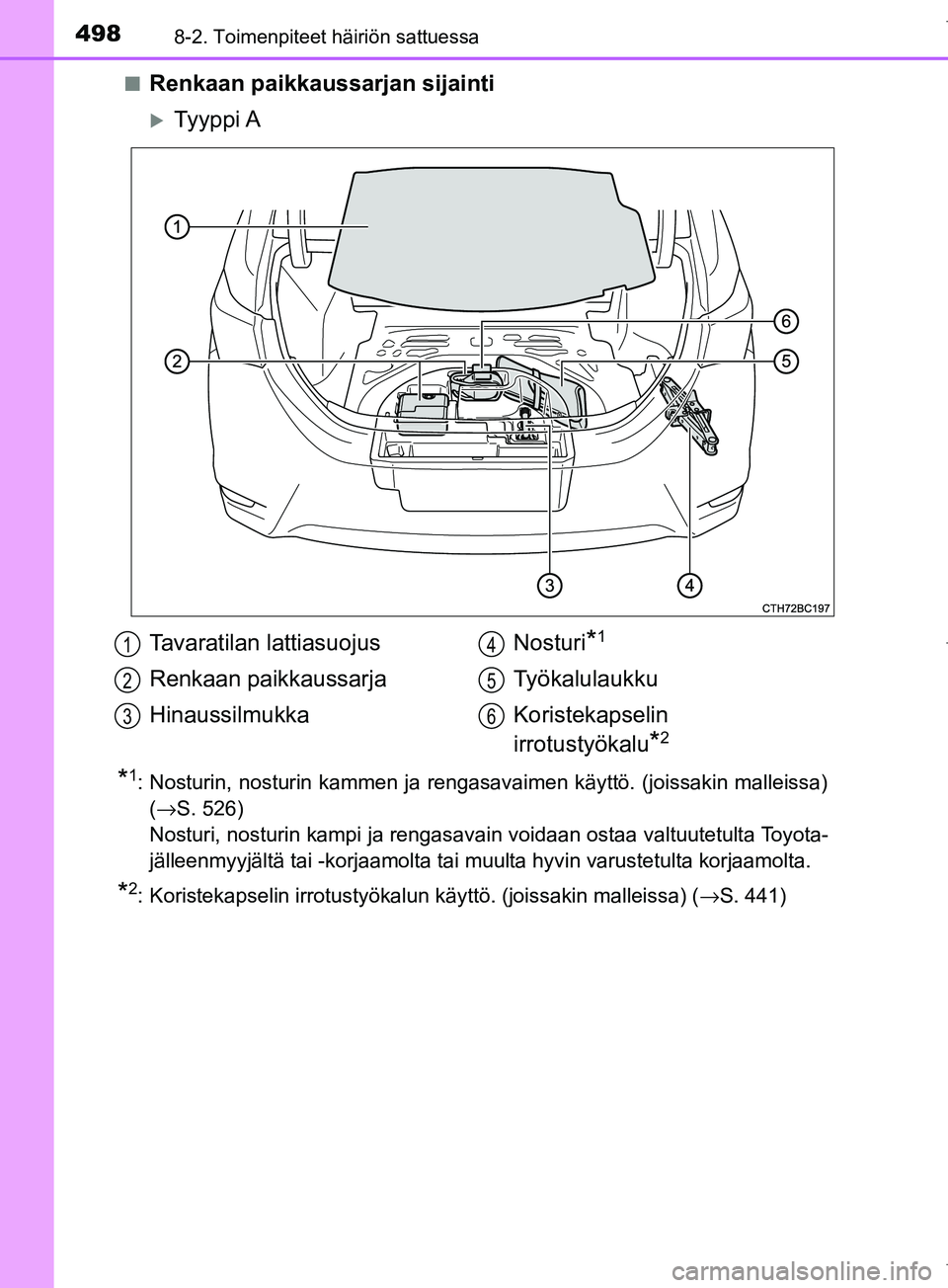

Renkaan paikkaussarjan sijainti
Ty y p p i A
*1: Nosturin, nosturin kammen ja rengasavaimen käyttö. (joissakin malleissa)
(→S. 526)
Nosturi, nosturin kampi ja rengasavain voidaan ostaa valtuutetulta Toyota-
jälleenmyyjältä tai -korjaamolta tai muulta hyvin varustetulta korjaamolta.
*2: Koristekapselin irrotustyökalun käyttö. (joissakin malleissa) ( →S. 441)
Tavaratilan lattiasuojus
Renkaan paikkaussarja
HinaussilmukkaNosturi*1
Työkalulaukku
Koristekapselin
irrotustyökalu
*2
1
2
3
4
5
6
OM12M02FI.book Page 498 Friday, January 27, 2017 1:25 PM

4998-2. Toimenpiteet häiriön sattuessa
OM12M02FI
8

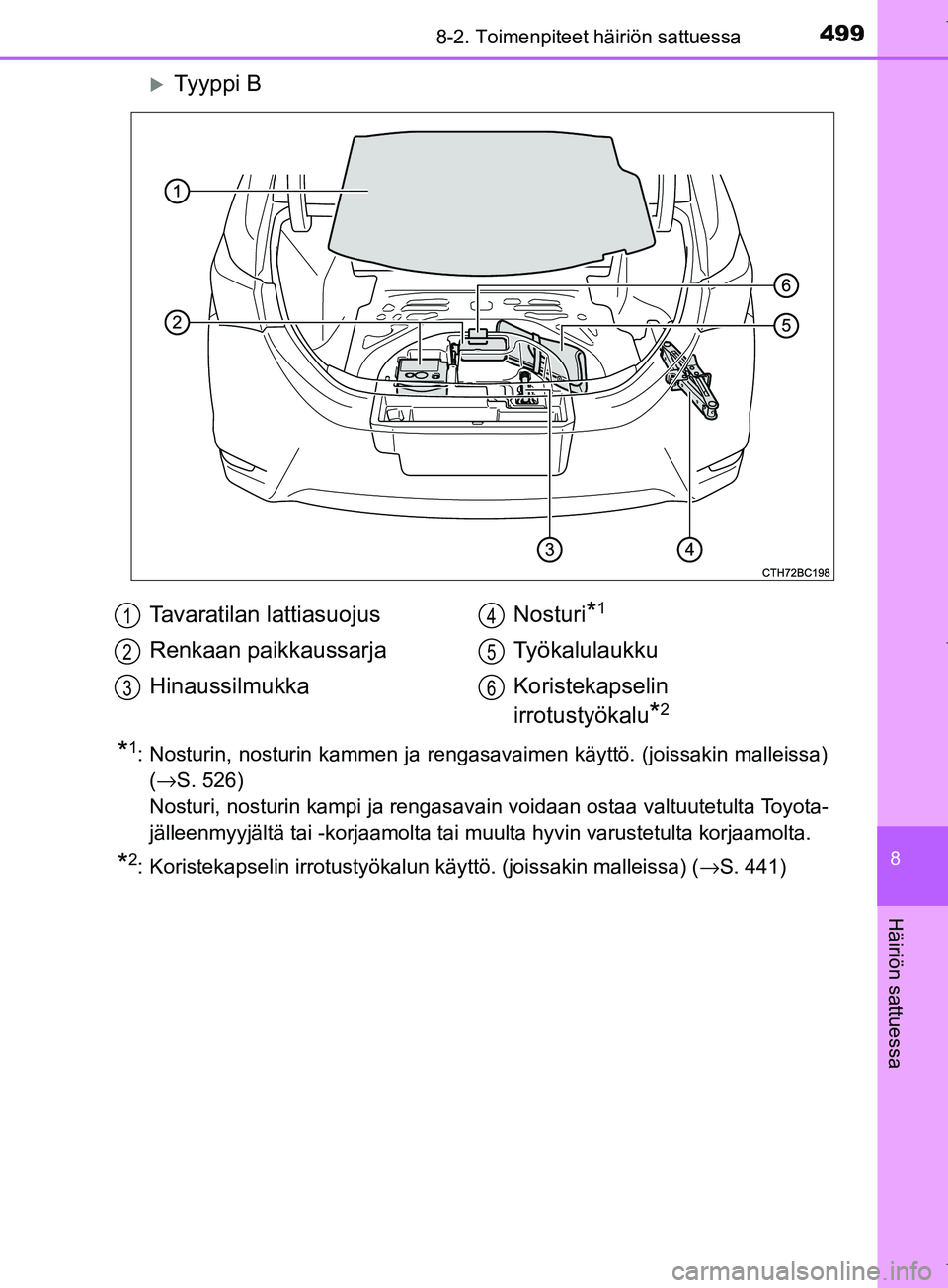

Häiriön sattuessa
Ty y p p i B
*1: Nosturin, nosturin kammen ja rengasavaimen käyttö. (joissakin malleissa)(→S. 526)
Nosturi, nosturin kampi ja rengasavain voidaan ostaa valtuutetulta Toyota-
jälleenmyyjältä tai -korjaamolta tai muulta hyvin varustetulta korjaamolta.
*2: Koristekapselin irrotustyökalun käyttö. (joissakin malleissa) ( →S. 441)
Tavaratilan lattiasuojus
Renkaan paikkaussarja
HinaussilmukkaNosturi*1
Työkalulaukku
Koristekapselin
irrotustyökalu
*2
1
2
3
4
5
6
OM12M02FI.book Page 499 Friday, January 27, 2017 1:25 PM

5008-2. Toimenpiteet häiriön sattuessa
OM12M02FIn

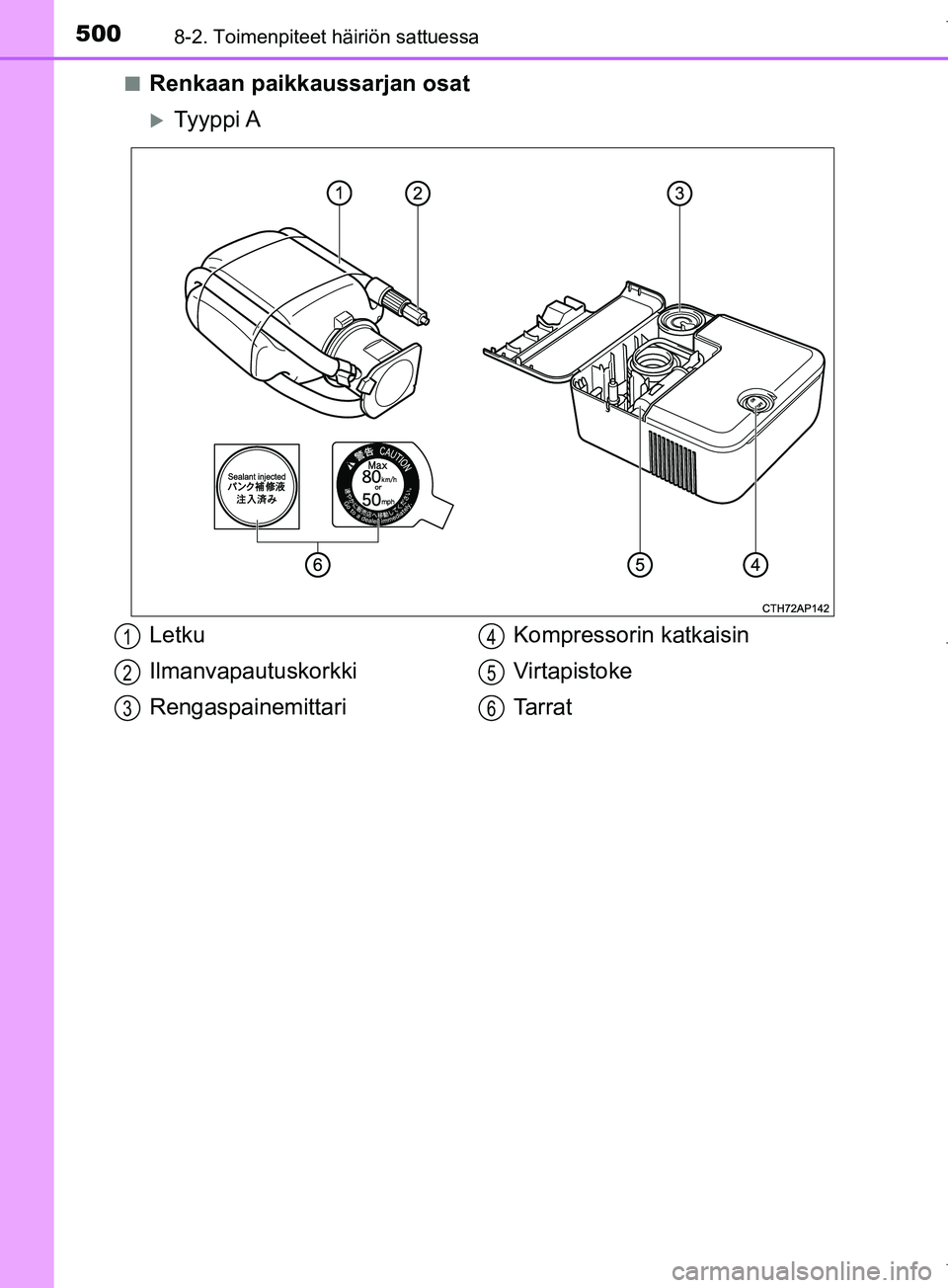

Renkaan paikkaussarjan osat
Ty y p p i A
Letku
Ilmanvapautuskorkki
Rengaspainemittari
Kompressorin katkaisin
Virtapistoke
Tarrat1
2
3
4
5
6
OM12M02FI.book Page 500 Friday, January 27, 2017 1:25 PM
