TOYOTA COROLLA 2017 Omistajan Käsikirja (in Finnish)

5018-2. Toimenpiteet häiriön sattuessa
OM12M02FI
8
Häiriön sattuessa
Ty y p p i B

Suutin
Letku
Kompressorin katkaisin
RengaspainemittariPaineen vapautuspainike
Virtapistoke
Tarrat1
2
3
4
5
6
7
OM12M02FI.book Page 501 Friday, January 27, 2017 1:25 PM

5028-2. Toimenpiteet häiriön sattuessa
OM12M02FI
Poista tavaratilan lattiasuojus.
Ota renkaan paikkaussarja esiin. (→S. 498)
Ota renkaan paikkaussarja esiin työkalulaukusta.
Irrota venttiilinhattu puhjen-
neen renkaan venttiilistä.
Poista suojakalvo pullosta ja
avaa letku. Irrota letkun ilman-
vapautuskorkki.
Kiinnitä pullon mukana tulevat tar-
rat ohjeistettuihin paikkoihin.
(Katso vaihe 9.)
Tulet tarvitsemaan ilmanvapautus-
korkkia myöhemmin. Säilytä sitä
huolellisesti.
Renkaan paikkaussarjan esiin ottaminen
1
Hätäkorjaustoimenpide (tyyppi A)
2
1
2
3
OM12M02FI.book Page 502 Friday, January 27, 2017 1:25 PM

5038-2. Toimenpiteet häiriön sattuessa
OM12M02FI
8
Häiriön sattuessa
Liitä letku venttiiliin.
Kierrä letkun päätä myötäpäivään
mahdollisimman pitkälle.
Varmistu, että kompressorin
katkaisin on OFF-asennossa.
Irrota sähköliitin kompresso-
rista.
Kytke sähköliitin sähkön ulosot-
toon. (→S. 394)
4
5
6
7
OM12M02FI.book Page 503 Friday, January 27, 2017 1:25 PM

5048-2. Toimenpiteet häiriön sattuessa
OM12M02FI
Poista tarra.
Kiinnitä 2 tarraa kuvan mukai-
sesti.
Poista lika ja kosteus vanteesta
ennen tarran kiinnitystä. Jos tarran
kiinnittäminen ei onnistu, varmistu
siitä, että valtuutettu Toyota-jäl-
leenmyyjä tai -korjaamo tai muu
ammattitaitoinen ja hyvin varus-
tettu taho saa tiedon siitä, että ren-
kaassa on tiivisteainetta, kun viet
renkaan korjattavaksi.
8
9
OM12M02FI.book Page 504 Friday, January 27, 2017 1:25 PM

5058-2. Toimenpiteet häiriön sattuessa
OM12M02FI
8
Häiriön sattuessa
Liitä pullo kompressoriin.
Kuten kuvassa on esitetty, liitä pullo
pystysuorassa asennossa kompres-
soriin siten, että pullon kaulassa
oleva tappi osuu kompressorin kote-
lossa olevaan loveen.
Tarkista, mikä on ohjeistettu rengaspaine.
Ohjeistettu rengaspaine on ilmoitettu kuvan osoittamassa tarrassa.
(→S. 438)
Käynnistä moottori.
Kytke kompressor i päälle tiivis-
teaineen ruiskuttamiseksi ja
renkaan täyttämiseksi.
10
11
12
13
OM12M02FI.book Page 505 Friday, January 27, 2017 1:25 PM

5068-2. Toimenpiteet häiriön sattuessa
OM12M02FI

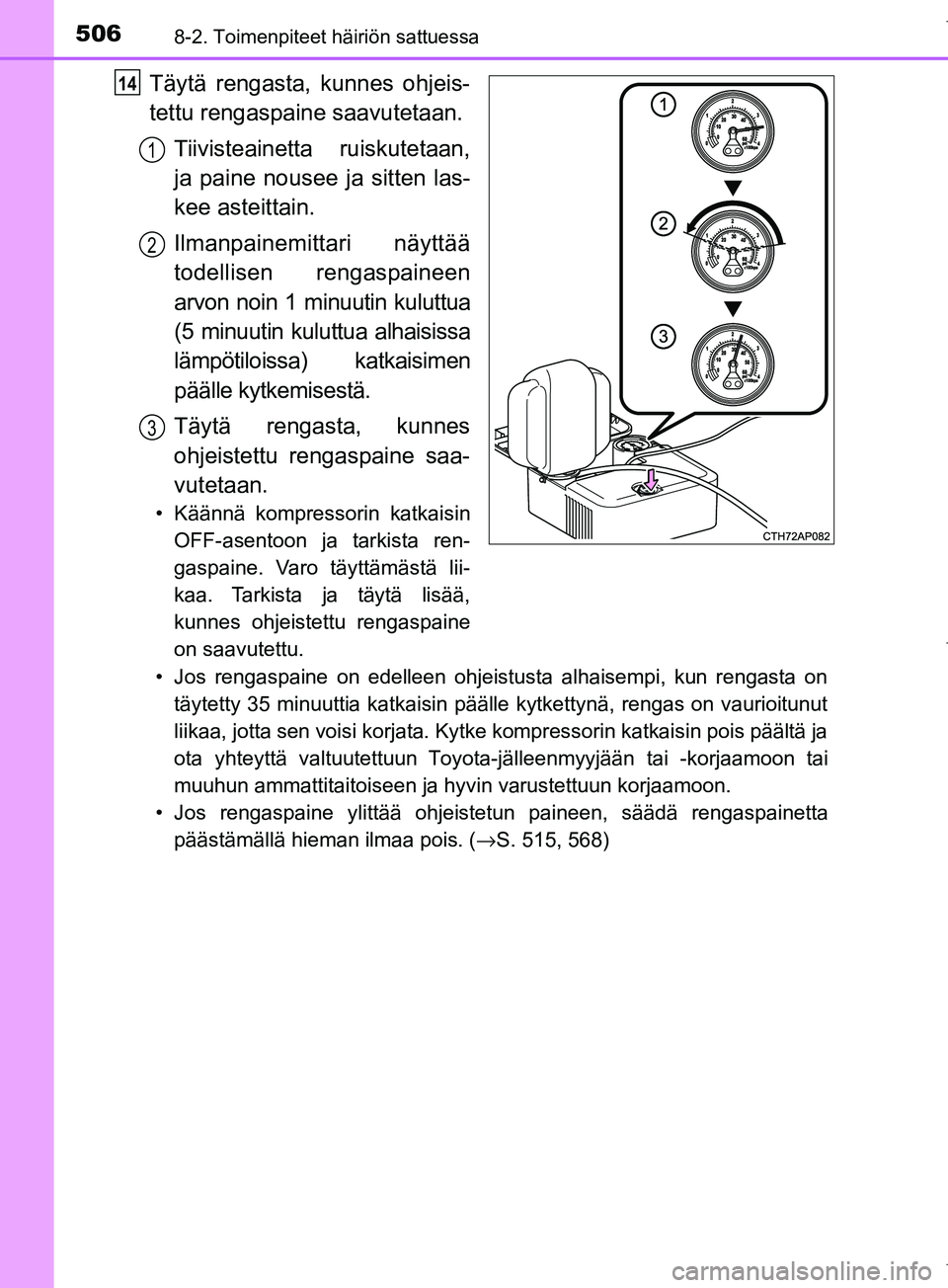

Täytä rengasta, kunnes ohjeis-
tettu rengaspaine saavutetaan.Tiivisteainetta ruiskutetaan,
ja paine nousee ja sitten las-
kee asteittain.
Ilmanpainemittari näyttää
todellisen rengaspaineen
arvon noin 1 minuutin kuluttua
(5 minuutin kuluttua alhaisissa
lämpötiloissa) katkaisimen
päälle kytkemisestä.
Täytä rengasta, kunnes
ohjeistettu rengaspaine saa-
vutetaan.
• Käännä kompressorin katkaisinOFF-asentoon ja tarkista ren-
gaspaine. Varo täyttämästä lii-
kaa. Tarkista ja täytä lisää,
kunnes ohjeistettu rengaspaine
on saavutettu.
• Jos rengaspaine on edelleen ohjeistusta alhaisempi, kun rengasta on täytetty 35 minuuttia katkaisin päälle kytkettynä, rengas on vaurioitunut
liikaa, jotta sen voisi korjata. Kytke kompressorin katkaisin pois päältä ja
ota yhteyttä valtuutettuun Toyota-jälleenmyyjään tai -korjaamoon tai
muuhun ammattitaitoiseen ja hyvin varustettuun korjaamoon.
• Jos rengaspaine ylittää ohjeistetun paineen, säädä rengaspainetta
päästämällä hieman ilmaa pois. ( →S. 515, 568)
14
1
2
3
OM12M02FI.book Page 506 Friday, January 27, 2017 1:25 PM

5078-2. Toimenpiteet häiriön sattuessa
OM12M02FI
8
Häiriön sattuessa
Kompressorin katkaisimen ollessa asennossa OFF irrota letku ren-
kaan venttiilistä ja vedä sitten sähköliitin irti sähkön ulosotosta.
Jonkin verran tiivisteainetta voi valua, kun letku irrotetaan.
Kiinnitä venttiilin korkki korjatun renkaan venttiiliin.
Kiinnitä ilmanvapautuskorkki
letkun päähän.
Jos ilmanvapautuskorkkia ei kiinni-
tetä, tiivisteainetta voi valua ja auto
saattaa sotkeentua.
Säilytä pulloa tilapäisesti tavaratilassa, kun se on liitettynä komp-
ressoriin.
Jotta tiivisteaine levittyisi tasais esti renkaan sisällä, aja heti täytön
jälkeen noin 5 km alle 80 km/h nopeudella.
Pysäytä auto noin 5 km ajon jäl-
keen turvalliseen paikkaan
kovalle, tasaise lle alustalle ja
irrota ilmanvapautuskorkki let-
kusta ennen paikkaussarjan
uudelleen kytkemistä.
15
16
17
18
19
20
OM12M02FI.book Page 507 Friday, January 27, 2017 1:25 PM

5088-2. Toimenpiteet häiriön sattuessa
OM12M02FI

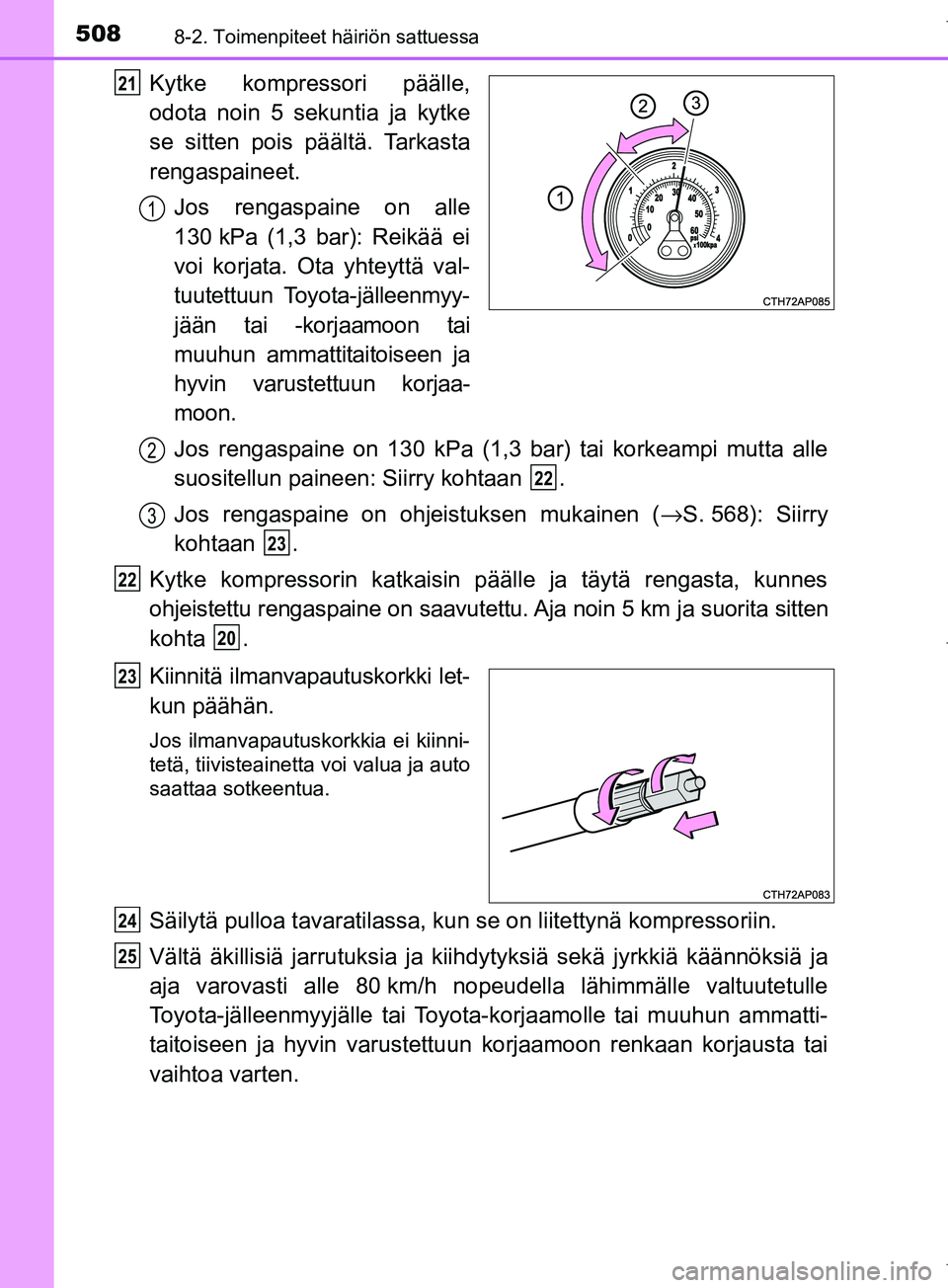

Kytke kompressori päälle,
odota noin 5 sekuntia ja kytke
se sitten pois päältä. Tarkasta
rengaspaineet.Jos rengaspaine on alle
130 kPa (1,3 bar): Reikää ei
voi korjata. Ota yhteyttä val-
tuutettuun Toyota-jälleenmyy-
jään tai -korjaamoon tai
muuhun ammattitaitoiseen ja
hyvin varustettuun korjaa-
moon.
Jos rengaspaine on 130 kPa (1,3 bar) tai korkeampi mutta alle
suositellun paineen: Siirry kohtaan .
Jos rengaspaine on ohjeistuksen mukainen ( →S. 568): Siirry
kohtaan .
Kytke kompressorin katkaisin päälle ja täytä rengasta, kunnes
ohjeistettu rengaspaine on saavutettu. Aja noin 5 km ja suorita sitten
kohta .
Kiinnitä ilmanvapautuskorkki let-
kun päähän.
Jos ilmanvapautuskorkkia ei kiinni-
tetä, tiivisteainetta voi valua ja auto
saattaa sotkeentua.
Säilytä pulloa tavaratilassa, kun se on liitettynä kompressoriin.
Vältä äkillisiä jarrutuksia ja kiihdytyksiä sekä jyrkkiä käännöksiä ja
aja varovasti alle 80 km/h nopeud ella lähimmälle valtuutetulle
Toyota-jälleenmyyjälle tai Toyota-korjaamolle tai muuhun ammatti-
taitoiseen ja hyvin varustettuun korjaamoon renkaan korjausta tai
vaihtoa varten.
21
1
2
22
3
23
22
20
23
24
25
OM12M02FI.book Page 508 Friday, January 27, 2017 1:25 PM

5098-2. Toimenpiteet häiriön sattuessa
OM12M02FI
8
Häiriön sattuessa
Ota paikkaussarja pois työkalulaatikosta.
Kun otat pullon esiin alkuperäispussistaan, älä revi tai hävitä pussia.
Kiinnitä 2 tarraa kuvan mukai-
sesti.
Poista lika ja kosteus vanteesta
ennen tarran kiinnitystä. Jos tarran
kiinnittäminen ei onnistu, varmistu
siitä, että valtuutettu Toyota-jäl-
leenmyyjä tai -korjaamo tai muu
ammattitaitoinen ja hyvin varus-
tettu taho saa tiedon siitä, että ren-
kaassa on tiivisteainetta, kun viet
renkaan korjattavaksi.
Irrota venttiilinhattu puhjen-
neen renkaan venttiilistä.
Liitä suutin venttiiliin.
Kierrä suuttimen letkun päätä myö-
täpäivään mahdollisimman pitkälle.
Pullon tulee riippua pystysuuntai-
sesti koskettamatta maata. Jos
pullo ei riipu pystysuuntaisesti,
siirrä autoa niin, että renkaan vent-
tiili asettuu oikein.
Hätäkorjaustoimenpide (tyyppi B)
1

2
3
4
OM12M02FI.book Page 509 Friday, January 27, 2017 1:25 PM

5108-2. Toimenpiteet häiriön sattuessa
OM12M02FI
Poista korkki pullosta.
Vedä letku ulos kompressorista.
Liitä pullo kompressoriin.
Kierrä suuttimen letkun päätä myö-
täpäivään mahdollisimman pitkälle.
Varmistu, että kompressorin
katkaisin on OFF-asennossa.
5
6
7
8
