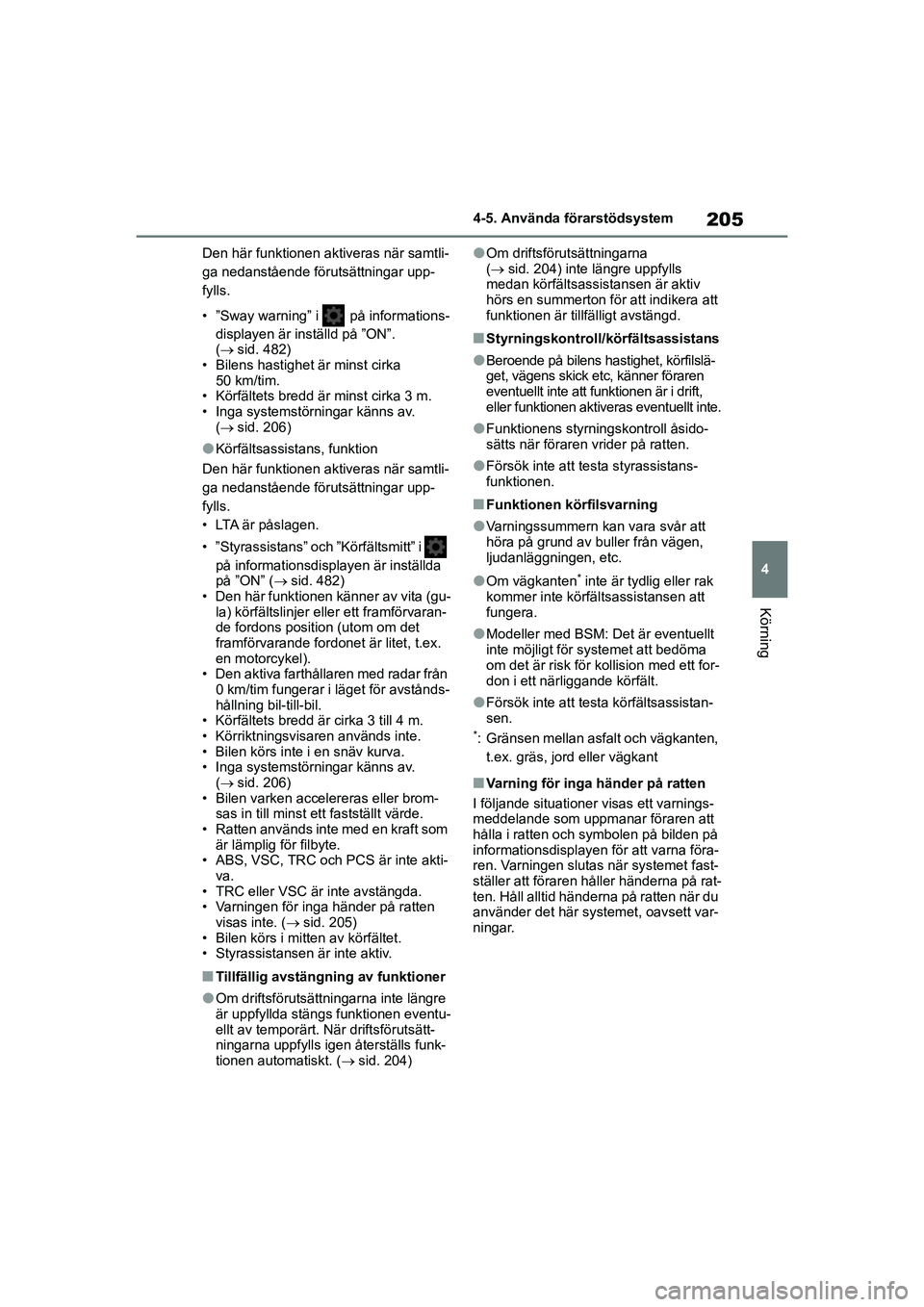

display TOYOTA COROLLA 2020 Bruksanvisningar (in Swedish)

205
4
4-5. Använda förarstödsystem
Körning
COROLLA HV_TMMT_OM12P19SE Den här funktionen aktiveras när samtli-
ga nedanstående förutsättningar upp-
fylls.
• ”Sway warning” i på informations-
displayen är inställd på ”ON”.
( sid. 482)
• Bilens hastighet är minst cirka 50 km/tim.
• Körfältets bredd är minst cirka 3 m.
• Inga systemstörningar känns av.
( sid. 206)
lKörfältsassistans, funktion
Den här funktionen aktiveras när samtli-
ga nedanstående förutsättningar upp-
fylls.
• LTA är påslagen.
• ”Styrassistans” och ”Körfältsmitt” i på informationsdisplayen är inställda
på ”ON” ( sid. 482)
• Den här funktionen känner av vita (gu-
la) körfältslinjer eller ett framförvaran-
de fordons position (utom om det
framförvarande fordonet är litet, t.ex.
en motorcykel).
• Den aktiva farthållaren med radar från 0 km/tim fungerar i läget för avstånds-
hållning bil-till-bil.
• Körfältets bredd är cirka 3 till 4 m.
• Körriktningsvisare n används inte.
• Bilen körs inte i en snäv kurva.
• Inga systemstörningar känns av. ( sid. 206)
• Bilen varken accelereras eller brom- sas in till minst ett fastställt värde.
• Ratten används inte med en kraft som
är lämplig för filbyte.
• ABS, VSC, TRC och PCS är inte akti- va.
• TRC eller VSC är inte avstängda.
• Varningen för inga händer på ratten
visas inte. ( sid. 205)
• Bilen körs i mitten av körfältet.
• Styrassistansen är inte aktiv.
nTillfällig avstängning av funktioner
lOm driftsförutsättningarna inte längre
är uppfyllda stängs funktionen eventu-
ellt av temporärt. När driftsförutsätt-
ningarna uppfylls igen återställs funk-
tionen automatiskt. ( sid. 204)
lOm driftsförutsättningarna
( sid. 204) inte längre uppfylls
medan körfältsassistansen är aktiv
hörs en summerton för att indikera att
funktionen är tillfälligt avstängd.
nStyrningskontroll/körfältsassistans
lBeroende på bilens hastighet, körfilslä-
get, vägens skick etc, känner föraren
eventuellt inte att funktionen är i drift,
eller funktionen aktiveras eventuellt inte.
lFunktionens styrningskontroll åsido-
sätts när föraren vrider på ratten.
lFörsök inte att te sta styrassistans-
funktionen.
nFunktionen körfilsvarning
lVarningssummern kan vara svår att
höra på grund av buller från vägen,
ljudanläggningen, etc.
lOm vägkanten* inte är tydlig eller rak
kommer inte körfäl tsassistansen att
fungera.
lModeller med BSM: Det är eventuellt
inte möjligt för systemet att bedöma
om det är risk för kollision med ett for-
don i ett närliggande körfält.
lFörsök inte att te sta körfältsassistan-
sen.
*: Gränsen mellan asfalt och vägkanten,
t.ex. gräs, jord eller vägkant
nVarning för inga händer på ratten
I följande situationer visas ett varnings-
meddelande som uppmanar föraren att
hålla i ratten och symbolen på bilden på
informationsdisplayen för att varna föra-
ren. Varningen slutas när systemet fast-
ställer att föraren håller händerna på rat-
ten. Håll alltid händerna på ratten när du
använder det här systemet, oavsett var-
ningar.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 205 Wednesday, March 3, 2021 9:48 AM

2064-5. Använda förarstödsystem
COROLLA HV_TMMT_OM12P19SE
lNär systemet faststä ller att föraren kör
utan att hålla i ratten medan systemet
är aktivt
Om föraren fortsätter att inte ha händer-
na på ratten hörs summertonen, föraren
varnas och funktionen stängs tillfälligt
av. Varningen visas på samma sätt när
föraren fortsätter att vrida ratten med
mycket små rörelser.
lNär systemet bedömer att bilen inte
kommer att svänga och istället avvika
från sitt körfält vid körning i en kurva
Beroende på bilens skick och rådande
vägförhållanden aktiveras varningen
eventuellt inte. Om systemet känner av
om bilen körs i en kurva kan varningarna
ske tidigare än vid körning på en rak
väg.
lNär systemet bedömer att föraren kör
utan att hålla i ratten medan rattassis-
tansen i styrassistansfunktionen är
aktiv
Om föraren fortsätter att köra utan att
hålla i ratten och ratt assistansen är aktiv
hörs summertonen och föraren varnas.
Varje gång summertonen hörs förlängs
tiden som den ljuder.
nTrötthetsvarnare, funktion
När systemet bedömer att bilen kränger
medan trötthetsvarnaren är aktiverad
hörs en summerton och ett varnings-
meddelande som uppmanar föraren att
ta en paus samt symbolen som visas på
bilden, visas samtidigt på informations-
displayen. Beroende på bilens skick och rådande
vägförhållanden aktiveras varningen
eventuellt inte.
nVarningsmeddelande
Om följande varningsmeddelande visas
på informationsdisplayen och LTA-indi-
katorn tänds med orange sken ska du
följa lämplig metod för felsökning. Dess-
utom, om ett annat varningsmeddelande
visas ska du följa anvisningarna i på
skärmen.
l”LTA Malfunction Visit Your Dealer”
(Funktionsstörning i LTA Besök din
återförsäljare)
Systemet fungerar eventuellt inte på rätt
sätt. Låt en auktoriserad Toyota-återför-
säljare eller Toyota-verkstad, eller annan
verkstad med motsva rande kvalifikatio-
ner kontrollera bilen.
l”LTA Unavailable” (LTA är ej tillgäng-
lig)
Systemet har tillfälligt stängts av på
grund av funktionsstörning i en annan
sensor än den främre kameran. Stäng
av LTA-systemet, vänt a en kort stund
och slå därefter på LTA-systemet igen.
l”LTA Unavailable at Current Speed”
(LTA ej tillgängligt vid nuvarande has-
tighet)
Funktionen kan inte användas eftersom
körhastigheten överskrider driftsområdet
för LTA. Kör långsammare.
nSpecialinställning
Inställningar för funktionen kan ändras.
( sid. 482)
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 206 Wednesday, March 3, 2021 9:48 AM

207
4
4-5. Använda förarstödsystem
Körning
COROLLA HV_TMMT_OM12P19SE
*: I förekommande fall
nMätarvisning
Informationsdisplay
Inställd hastighet
Kontrollampor
nReglage för farthållare
Avståndskontroll bil-till-bil, regla-
ge
”+RES”, knapp
Farthållare, huvudreglage
Avstängningsreglage
”–SET”, knappAktiv farthållare med
radar från 0 km/tim
*
I avståndshållningsläge bil-till-
bil accelererar bilen eller brom-
sar in eller stannar automatiskt
för att matcha framförvarande
fordons växlande hastighet
även om gaspedalen inte är
nedtrampad. I farthållningsläge
körs bilen med konstant has-
tighet.
Använd den aktiva farthållaren
med radar från 0 km/tim på mo-
torvägar.
 Avståndshållningsläge bil-till-
bil ( sid. 209)
 Läge för farthållning
( sid. 214)
Systemkomponenter
VARNING
nInnan du använder den aktiva
farthållaren från 0 km/tim
lSäkerheten under körning är helt
och hållet förarens ansvar. Förlita
dig inte enbart på systemet, kör sä-
kert genom att alltid vara uppmärk-
sam på omgivningen.
lDen aktiva farthållaren från 0 km/tim
ger körassistans fö r att minska föra-
rens arbete. Det finns dock begräns-
ningar i assistansen som kan ges.
Läs noga följande villkor. Förlita dig
inte alltför mycket på det här syste-
met, kör alltid försiktigt.
• Om sensorn inte tycks känna av framförvarande bil på korrekt sätt:
 sid. 216
• Situationer när avståndskontrollen bil-till-bil eventuellt inte fungerar på
korrekt sätt sid. 217
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 207 Wednesday, March 3, 2021 9:48 AM

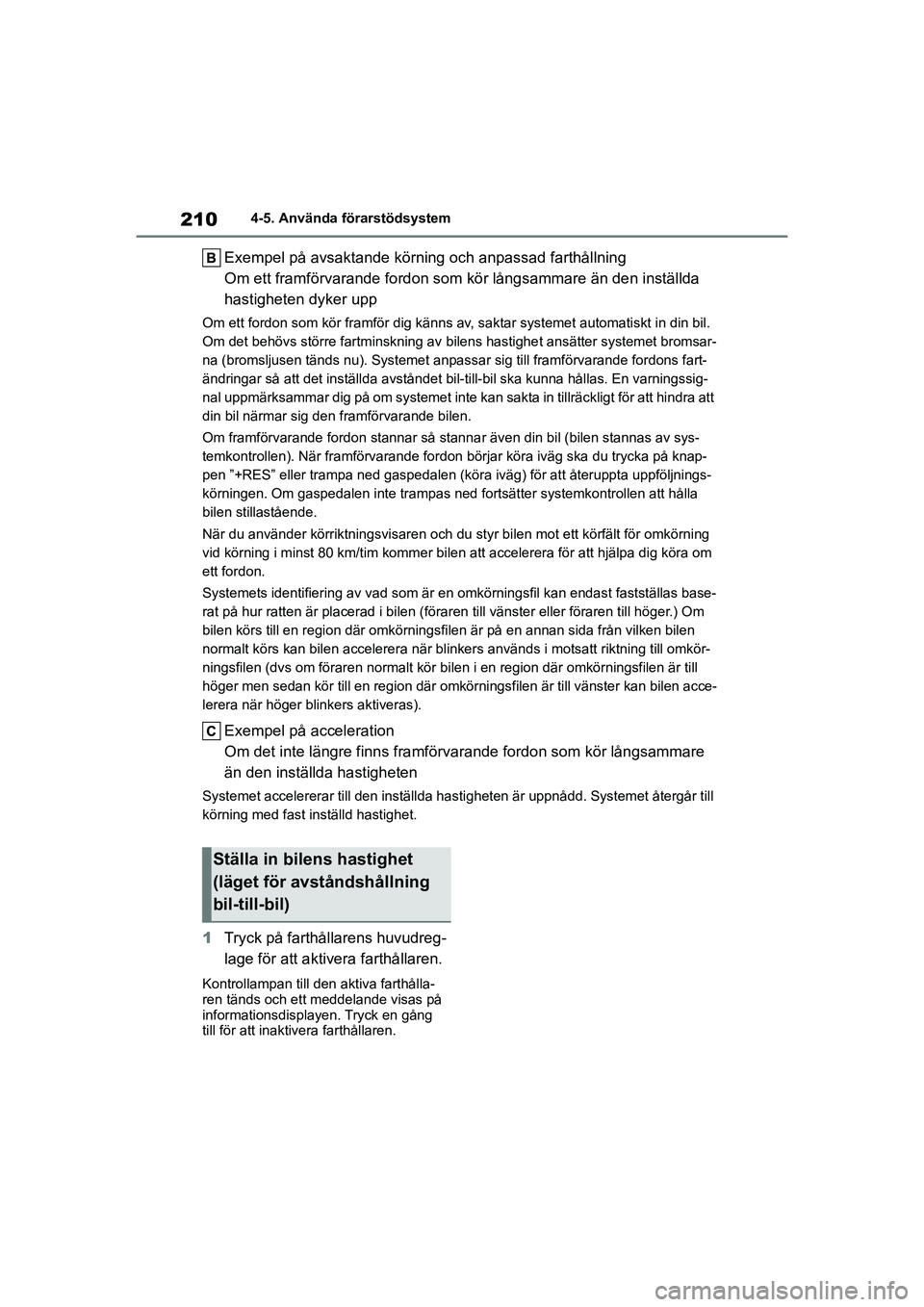

2104-5. Använda förarstödsystem
COROLLA HV_TMMT_OM12P19SE
Exempel på avsaktande körning och anpassad farthållning
Om ett framförvarande fordon som kör långsammare än den inställda
hastigheten dyker upp
Om ett fordon som kör framför dig känns av, saktar systemet automatiskt in din bil.
Om det behövs större fartminskning av b ilens hastighet ansätter systemet bromsar-
na (bromsljusen tänds nu). Systemet anpass ar sig till framförvarande fordons fart-
ändringar så att det inställda avståndet bil- till-bil ska kunna hållas. En varningssig-
nal uppmärksammar dig på om systemet inte kan sakta in tillräckligt för att hindra att
din bil närmar sig den framförvarande bilen.
Om framförvarande fordon stannar så stanna r även din bil (bilen stannas av sys-
temkontrollen). När framförvarande fordon börjar köra iväg ska du trycka på knap-
pen ”+RES” eller trampa ned gaspedalen (kör a iväg) för att återuppta uppföljnings-
körningen. Om gaspedalen inte trampas ned fortsätter systemkontrollen att hålla
bilen stillastående.
När du använder körriktningsvisaren och du styr bilen mot ett körfält för omkörning
vid körning i minst 80 km/tim kommer bilen att accelerera för att hjälpa dig köra om
ett fordon.
Systemets identifiering av v ad som är en omkörningsfil kan endast fastställas base-
rat på hur ratten är placerad i bilen (föraren till vänster eller föraren till höger.) Om
bilen körs till en region där omkörningsfilen är på en annan sida från vilken bilen
normalt körs kan bilen accelerera när blinkers används i motsatt riktning till omkör-
ningsfilen (dvs om föraren normalt kör bilen i en region där omkörningsfilen är till
höger men sedan kör till en region där omkörningsfilen är till vänster kan bilen acce-
lerera när höger blinkers aktiveras).
Exempel på acceleration
Om det inte längre finns framförvarande fordon som kör långsammare
än den inställda hastigheten
Systemet accelererar till den inställda hast igheten är uppnådd. Systemet återgår till
körning med fast inställd hastighet.
1 Tryck på farthållarens huvudreg-
lage för att aktivera farthållaren.
Kontrollampan till den aktiva farthålla-
ren tänds och ett meddelande visas på
informationsdisplayen. Tryck en gång
till för att inaktivera farthållaren.
Ställa in bilens hastighet
(läget för avståndshållning
bil-till-bil)
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 210 Wednesday, March 3, 2021 9:48 AM

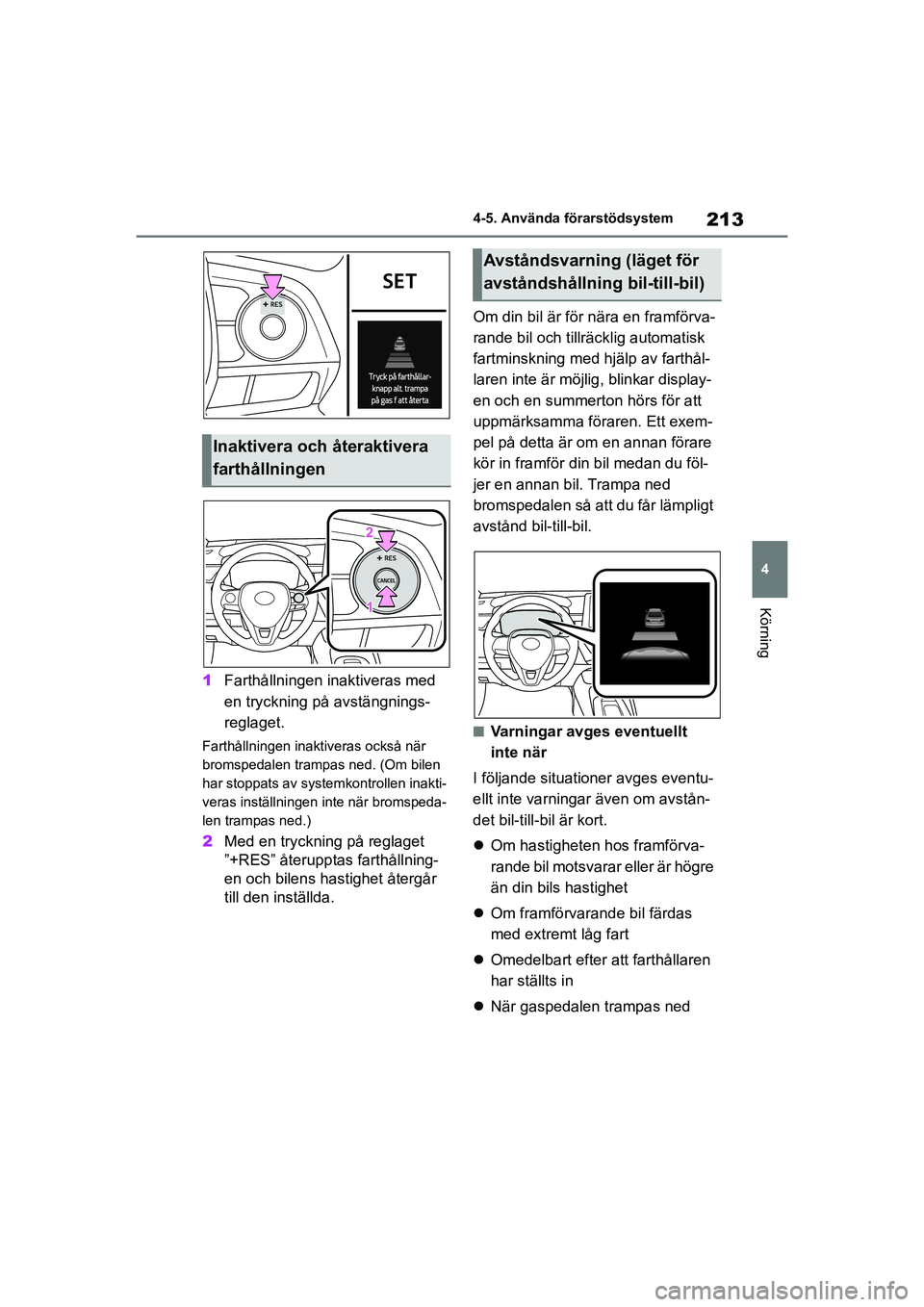

213
4
4-5. Använda förarstödsystem
Körning
COROLLA HV_TMMT_OM12P19SE
1
Farthållningen inaktiveras med
en tryckning på avstängnings-
reglaget.
Farthållningen inaktiveras också när
bromspedalen trampas ned. (Om bilen
har stoppats av system kontrollen inakti-
veras inställningen inte när bromspeda-
len trampas ned.)
2 Med en tryckning på reglaget
”+RES” återupptas farthållning-
en och bilens hastighet återgår
till den inställda. Om din bil är för nära en framförva-
rande bil och tillräcklig automatisk
fartminskning med hjälp av farthål-
laren inte är möjlig
, blinkar display-
en och en summerton hörs för att
uppmärksamma föraren. Ett exem-
pel på detta är om en annan förare
kör in framför din bil medan du föl-
jer en annan bil. Trampa ned
bromspedalen så att du får lämpligt
avstånd bil-till-bil.
nVarningar avges eventuellt
inte när
I följande situationer avges eventu-
ellt inte varningar även om avstån-
det bil-till-bil är kort.
 Om hastigheten hos framförva-
rande bil motsvarar eller är högre
än din bils hastighet
 Om framförvarande bil färdas
med extremt låg fart
 Omedelbart efter att farthållaren
har ställts in
 När gaspedalen trampas ned
Inaktivera och återaktivera
farthållningen
Avståndsvarning (läget för
avståndshållning bil-till-bil)
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 213 Wednesday, March 3, 2021 9:48 AM

215
4
4-5. Använda förarstödsystem
Körning
COROLLA HV_TMMT_OM12P19SE

När den aktuella inställda hastig-
heten är högre än den avkända
hastighetsgränsen
Håll reglaget ”–SET” intryckt.
Den aktiva farthållaren med radar
och vägskyltsigenkänning kan akti-
veras/inaktiveras i på informa-
tionsdisplayen. ( sid. 97)
nAktiv farthållare med radar från
0 km/tim kan ställas in när
lVäxelspaken är i D.
lDen önskade inställda hastigheten
kan ställas in när körhastigheten är
minst cirka 30 km/tim.
(Om körhastigheten emellertid ställs
in medan bilens hastighet är under
cirka 30 km/tim kommer den inställda
hastigheten att ställas in på cirka
30 km/tim.)
nAccelerera när bilens hastighet har
ställts in
Bilen kan accelereras med gaspedalen.
Efter accelerationen återtas den inställ-
da hastigheten. I läget för avståndskon-
troll bil-till-bil kan bilen sakta in under
den inställda hastigheten för att hålla av-
ståndet till den framförvarande bilen.
nOm bilen stannar under följning av
framförvarande fordon
lEn tryckning på reglaget ”+RES”
medan framförvarande fordon stannar
återupptar följandet av framförvaran-
de fordon om fordonet kör iväg inom
cirka 3 sekunder efter att reglaget
trycktes in.
lOm framförvarande fordon kör iväg
inom 3 sekunder efter att din bil stannat
så återupptas uppföljningskörningen.
nAutomatisk inaktivering av av-
ståndskontroll bil-till-bil
Avståndskontrollen bil-till-bil inaktiveras
automatiskt i följande situationer.
lVSC är aktiverat.
lTRC är aktiverat under en viss tid.
lNär VSC- eller TRC-systemet är av-
stängt.
lSensorn kan inte känna av på rätt sätt
eftersom den är övertäckt av något fö-
remål.
lBromsen i det aktiva krockskyddssys-
temet är aktiverad.
lParkeringsbromsen är ansatt.
lBilen har stannats av systemkontrol-
len på en brant backe.
lFöljande känns av när bilen har stan-
nats av systemkontroll:
• Föraren har inte spänt fast säkerhets-
bältet.
• Förardörren öppnas.
• Bilen har stått stilla i mer än tre minu- ter
Om körning med avståndskontroll bil-till-
bil kopplas bort automatiskt av andra or-
saker än ovanstående kan ett fel ha
uppstått i systemet. Kontakta en auktori-
serad Toyota-återförsä ljare eller Toyota-
verkstad, eller annan verkstad med mot-
svarande kvalifikationer och utrustning.
nAutomatisk inaktive ring av farthåll-
ning
Farthållningsläget inaktiveras automa-
tiskt i följande situationer:
Aktivera/inaktivera den
aktiva farthållaren med radar
och vägskyltsigenkänning
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 215 Wednesday, March 3, 2021 9:48 AM

2164-5. Använda förarstödsystem
COROLLA HV_TMMT_OM12P19SE
lDen verkliga hastigheten är över cirka
16 km/tim under den inställda hastig-
heten.
lBilens hastighet sjunker under cirka
30 km/tim.
lVSC är aktiverat.
lTRC är aktiverat under en viss tid.
lNär VSC- eller TRC-systemet är av-
stängt.
lBromsen i det aktiva krockskyddssys-
temet är aktiverad.
Om körning i farthållningsläge kopplas
bort automatiskt av andra orsaker än
ovanstående kan ett fel ha uppstått i
systemet. Kontakta en auktoriserad
Toyota-återförsäljare eller Toyota-verk-
stad, eller annan verkstad med motsva-
rande kvalifikationer och utrustning.
nDen aktiva farthållaren med vägs-
kyltsigenkänning fungerar eventu-
ellt inte på rätt sätt när
När du använder den här funktionen ska
du kontrollera hastighetsbegränsnings-
skylten som visas eftersom den aktiva
farthållaren med radar och med vägs-
kyltsigenkänning eventuellt inte fungerar
på rätt sätt i förhållanden när RSA even-
tuellt inte aktivera s eller gör korrekt de-
tektering ( sid. 226).
I följande situationer kan den inställda
hastigheten eventuellt inte ändras till
den detekterade hastighetsgränsen
genom att reglaget ”+RES”/”–SET” hålls
intryckt.
lOm ingen information om hastighets-
gränsen finns
lNär den detekterade hastighetsgrän-
sen är densamma som den inställda
hastigheten.
lOm den detekterade hastighetsgrän-
sen är utanför hastighetsområdet
inom vilket den aktiva farthållaren
med radar kan fungera
nBromsning
Ett ljud från bromsningen kan höras och
bromspedalens respons kan förändras
med det innebär inte en funktionsstörning.
nVarningsmeddelanden och sum-
mertoner för den aktiva farthållaren
med radar från 0 km/tim
Varningsmeddelanden och summerto-
ner används för att indikera systemstör-
ningar eller för att informera föraren om
behovet av försiktighet i körningen. Läs
meddelandet och följ anvisningarna om
ett varningsmeddelande visas på infor-
mationsdisplayen. ( sid. 188, 429)
nOm sensorn inte tycks känna av
framförvarande bil på korrekt sätt
Om följande skulle inträffa, beroende på
rådande förhållanden, trampa på broms-
pedalen om bilen inte saktar ner tillräck-
ligt, eller trampa på gaspedalen om du
behöver accelerera.
Eftersom sensorn inte alltid kan känna
av dessa fordonstyper aktiveras eventu-
ellt inte avståndsvarningen ( sid. 213).
lFordon som plötsligt kör in framför dig
lFordon som kör sakta
lFordon som inte kör i samma körfält
lFordon som är mindre baktill (t.ex.
släp utan last)
lMotorcyklar som färdas i samma körfält
lOm vatten eller snö kastas upp av
omgivande bilar hindras sensorernas
avkänningsfunktion
lOm din bil pekar uppåt (kan orsakas
av tung last i bagagerummet etc.)
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 216 Wednesday, March 3, 2021 9:48 AM

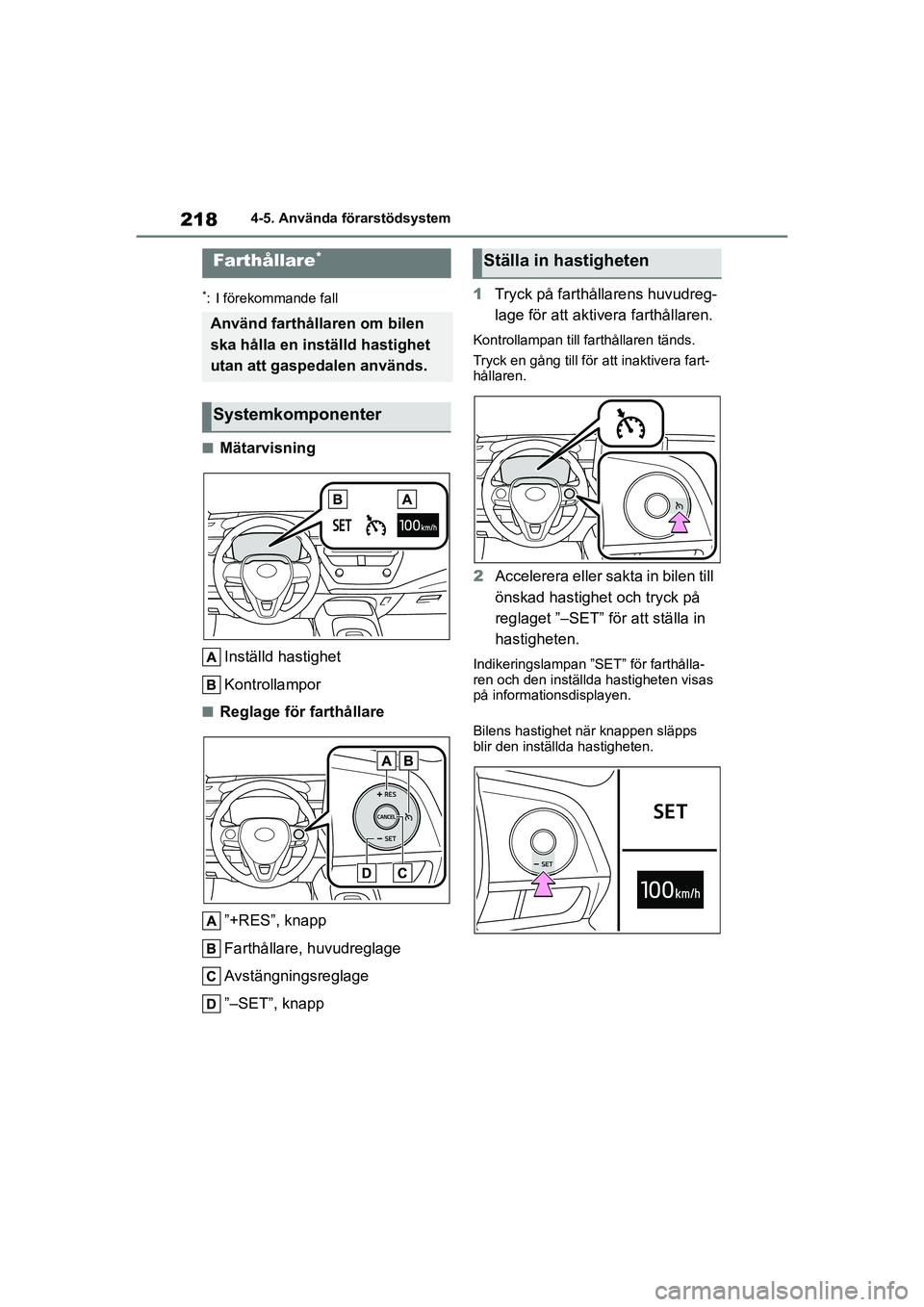

2184-5. Använda förarstödsystem
COROLLA HV_TMMT_OM12P19SE
*: I förekommande fall
nMätarvisning Inställd hastighet
Kontrollampor
nReglage för farthållare”+RES”, knapp
Farthållare, huvudreglage
Avstängningsreglage
”–SET”, knapp 1
Tryck på farthållarens huvudreg-
lage för att aktivera farthållaren.
Kontrollampan till farthållaren tänds.
Tryck en gång till för att inaktivera fart-
hållaren.
2 Accelerera eller sa kta in bilen till
önskad hastighet och tryck på
reglaget ”–SET” för att ställa in
hastigheten.
Indikeringslampan ”SET” för farthålla-
ren och den inställda hastigheten visas
på informationsdisplayen.
Bilens hastighet när knappen släpps
blir den inställda hastigheten.
Farthållare*
Använd farthållaren om bilen
ska hålla en inställd hastighet
utan att gaspedalen används.
Systemkomponenter
Ställa in hastigheten
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 218 Wednesday, March 3, 2021 9:48 AM

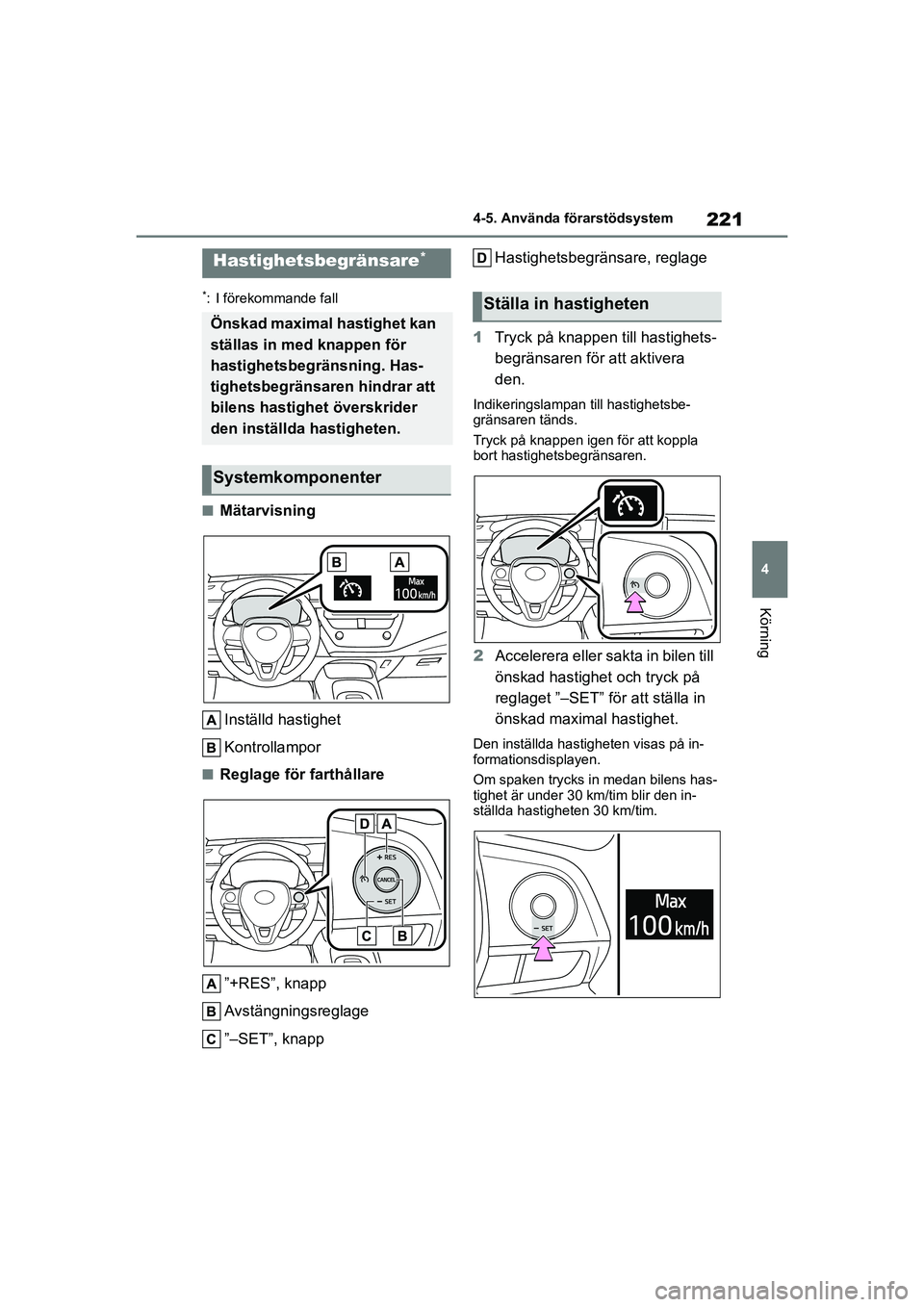

221
4
4-5. Använda förarstödsystem
Körning
COROLLA HV_TMMT_OM12P19SE
*: I förekommande fall
nMätarvisning
Inställd hastighet
Kontrollampor
nReglage för farthållare”+RES”, knapp
Avstängningsreglage
”–SET”, knapp Hastighetsbegränsare, reglage
1 Tryck på knappen till hastighets-
begränsaren för att aktivera
den.
Indikeringslampan till hastighetsbe-
gränsaren tänds.
Tryck på knappen igen för att koppla
bort hastighetsbegränsaren.
2Accelerera eller sa kta in bilen till
önskad hastighet och tryck på
reglaget ”–SET” för att ställa in
önskad maximal hastighet.
Den inställda hastigheten visas på in-
formationsdisplayen.
Om spaken trycks in medan bilens has-
tighet är under 30 km/tim blir den in-
ställda hastigheten 30 km/tim.
Hastighetsbegränsare*
Önskad maximal hastighet kan
ställas in med knappen för
hastighetsbegränsning. Has-
tighetsbegränsaren hindrar att
bilens hastighet överskrider
den inställda hastigheten.
Systemkomponenter
Ställa in hastigheten
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 221 Wednesday, March 3, 2021 9:48 AM

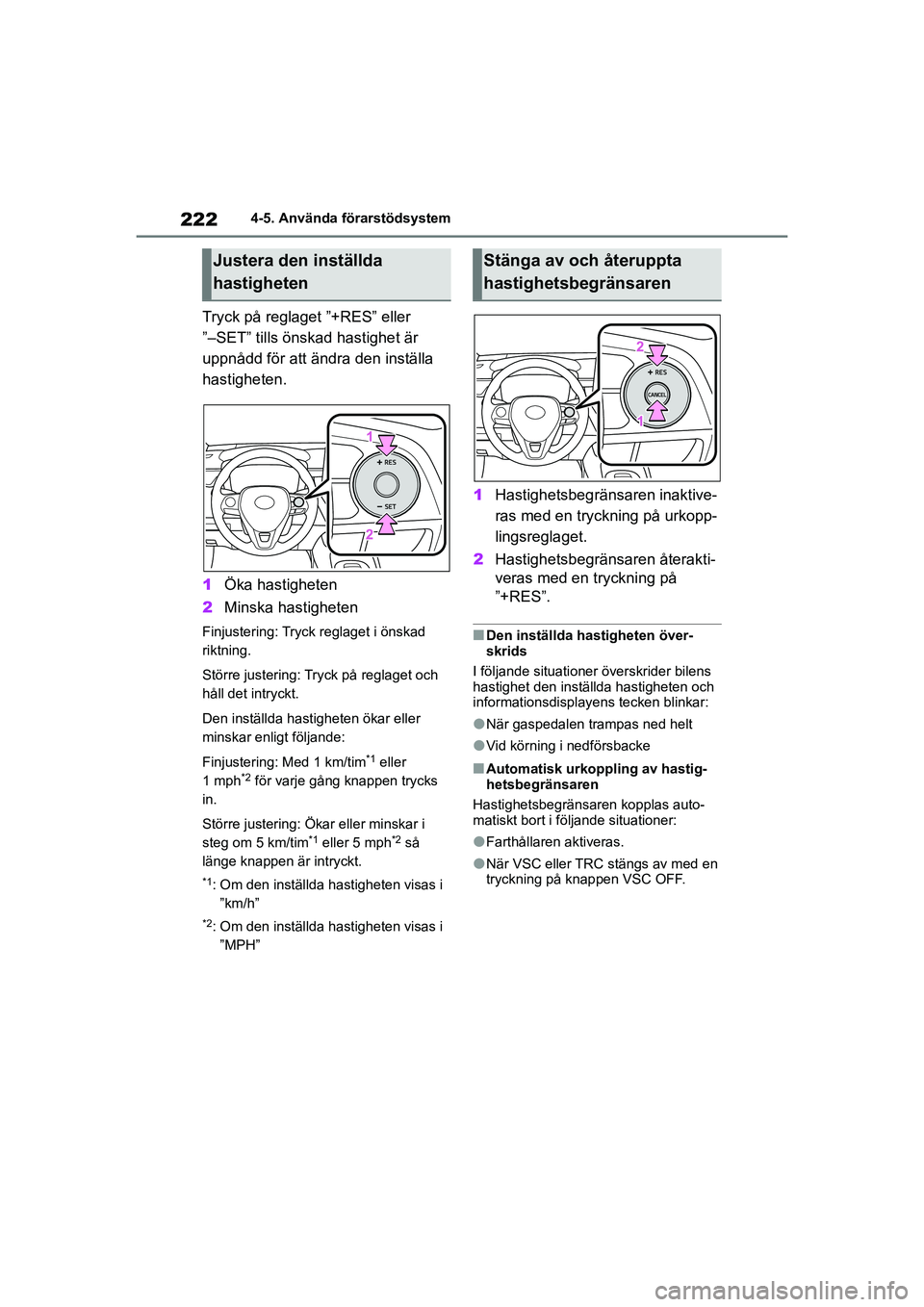

2224-5. Använda förarstödsystem
COROLLA HV_TMMT_OM12P19SE
Tryck på reglaget ”+RES” eller
”–SET” tills önskad hastighet är
uppnådd för att ändra den inställa
hastigheten.
1 Öka hastigheten
2 Minska hastigheten
Finjustering: Tryck reglaget i önskad
riktning.
Större justering: Tryck på reglaget och
håll det intryckt.
Den inställda hastigheten ökar eller
minskar enligt följande:
Finjustering: Med 1 km/tim
*1 eller
1mph*2 för varje gång knappen trycks
in.
Större justering: Ökar eller minskar i
steg om 5 km/tim
*1 eller 5 mph*2 så
länge knappen är intryckt.
*1: Om den inställda hastigheten visas i ”km/h”
*2: Om den inställda hastigheten visas i ”MPH”
1 Hastighetsbegränsaren inaktive-
ras med en tryckning på urkopp-
lingsreglaget.
2 Hastighetsbegränsaren återakti-
veras med en tryckning på
”+RES”.
nDen inställda hastigheten över-
skrids
I följande situationer överskrider bilens
hastighet den inställda hastigheten och
informationsdisplayens tecken blinkar:
lNär gaspedalen trampas ned helt
lVid körning i nedförsbacke
nAutomatisk urkoppling av hastig-
hetsbegränsaren
Hastighetsbegränsaren kopplas auto-
matiskt bort i följande situationer:
lFarthållaren aktiveras.
lNär VSC eller TRC stängs av med en
tryckning på knap pen VSC OFF.
Justera den inställda
hastighetenStänga av och återuppta
hastighetsbegränsaren
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 222 Wednesday, March 3, 2021 9:48 AM
