2624-5. Använda förarstödsystem
COROLLA HV_TMMT_OM12P19SE
nPKSB (intelligent autobroms)
medan den intelligenta parkerings-
assistansen är aktiverad
Om systemet känner av ett hinder som
kan leda till en kollision medan det intel-
ligenta parkeringssystemet är i drift akti-
veras begränsningen av hybridsyste-
mets uteffekt samt bromskontrollen i
PKSB (intelligent auto broms) oavsett
om PKSV (intelligent autobroms) är på
eller avstängd. ( sid. 246)
lNär PKSB (intelligent autobroms) har
aktiverats, avbryts tillfälligt det intelli-
genta parkeringssystemet och driften
av PKSB (intelligent autobroms) visas
på informationsdisplayen.
( sid. 246)
lOm det intellig enta parkeringssyste-
met stoppas 3 gånger av PKSB (intel-
ligent autobroms) stängs det intelli-
genta parkeringssystemet av.
lNär det intelligenta parkeringssyste-
met blir tillgängligt efter att PKSB (in-
telligent autobroms) har använts visas
ett meddelande på informationsdis-
playen som uppmanar dig att växla.
Det intelligenta parkeringssystemet
kan återaktiveras genom växling en-
ligt uppmaningen på informationsdis-
playen och en ny tryckning på knap-
pen S-IPA ( sid. 263).
nVäxling medan den intelligenta par-
keringsassistansen är aktiverad
Om systemet bedömer att föraren avser
att köra framåt eller backa fortsätter as-
sistansen även om föraren växlade före
systemets uppmaning att växla. Efter-
som förarens åtgärd skiljer sig från sys-
temets vägledning kan antalet vändning-
ar öka.

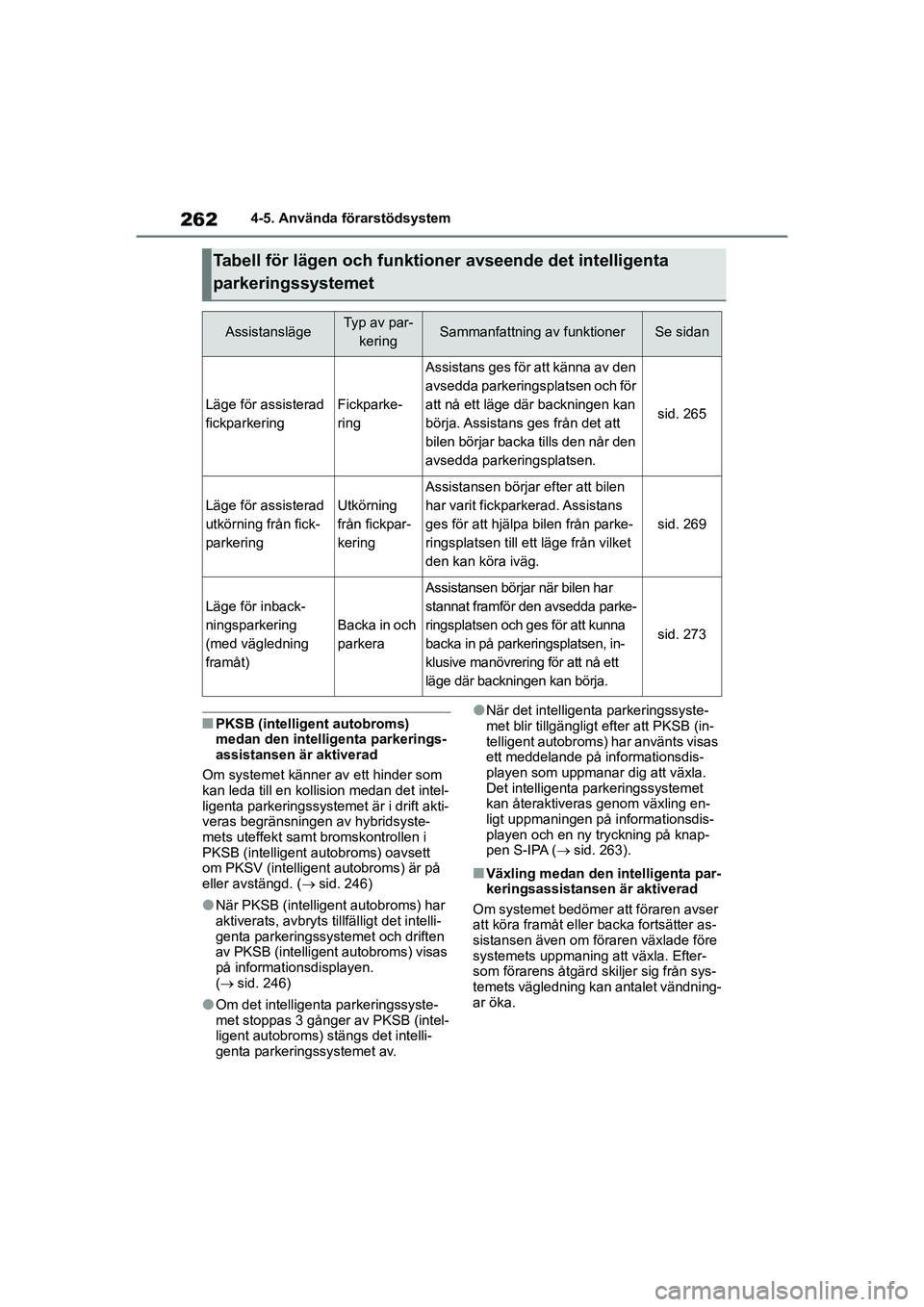

Tabell för lägen och funktioner avseende det intelligenta
parkeringssystemet
AssistanslägeTyp av par-
keringSammanfattning av funktionerSe sidan
Läge för assisterad
fickparkeringFickparke-
ring
Assistans ges för att känna av den
avsedda parkeringsplatsen och för
att nå ett läge där backningen kan
börja. Assistans ges från det att
bilen börjar backa tills den når den
avsedda parkeringsplatsen.
sid. 265
Läge för assisterad
utkörning från fick-
parkeringUtkörning
från fickpar-
kering
Assistansen börjar efter att bilen
har varit fickparkerad. Assistans
ges för att hjälpa bilen från parke-
ringsplatsen till ett läge från vilket
den kan köra iväg.
sid. 269
Läge för inback-
ningsparkering
(med vägledning
framåt)
Backa in och
parkera
Assistansen börjar när bilen har
stannat framför den avsedda parke-
ringsplatsen och ges för att kunna
backa in på parkeringsplatsen, in-
klusive manövrering för att nå ett
läge där backningen kan börja.
sid. 273
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 262 Wednesday, March 3, 2021 9:48 AM

263
4
4-5. Använda förarstödsystem
Körning
COROLLA HV_TMMT_OM12P19SE
nVäxla funktioner med S-IPA-
knappen
Tryck på knappen.
Du har möjlighet att växla funktio-
ner och stänga av eller starta om
assistanslägen.
När startknappen är i tändningsläge
och bilens hastighet är högst cirka
30 km/tim växlar funktionen varje
gång S-IPA-knappen trycks in enligt
följande.
Den valda funktionen indikeras på
informationsdisplayens yta för vis-
ning av funktion ( sid. 263).
För varje gång S-IPA-knappen
trycks in medan växelspaken inte
är i P ändras läget enligt följan-
de:
Läge för assisterad fickparkering
 Läge för inbackningsparke-
ring
*  Av
För varje gång S-IPA-knappen
trycks in medan växelspaken är i
P ändras läget enligt följande:
Läge för assisterad utkörning
från fickparkering  Av
*: Det går att växla till läget för assiste-
rad inbackningsparkering när förut-
sättningarna har uppfyllts
( sid. 268). Om förutsättningarna
inte har uppfyllts vä xlar systemet till
avstängt läge.
Manövreringsskärmen visas på in-
formationsdisplayen.
Yta för visning av funktion
Visar driftstatus för den intelligenta par-
keringsassistansen.
Stanna bilen
När den tänds, trampa på bromsen och
stanna bilen omedelbart.
Indikator för assistansnivå
Visar en mätare som indikerar förloppet
till läget där bilen stannar/läget där as-
sistansen slutar.
S-IPA-symbol
Visas när assistansläget kan ändras
och systemet kan stängas av eller sät-
tas på med S-IPA-knappen.
Visning av parkeringssensor/
dörrarnas läge (öppna/stänga)
sid. 233
Automatisk rattvridningsfunktion
Visar när ratten hanteras automatiskt.
Assistansläge för att växla
funktioner
Vägledningsskärm
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 263 Wednesday, March 3, 2021 9:48 AM

2644-5. Använda förarstödsystem
COROLLA HV_TMMT_OM12P19SE
Visning av meddelande
Följ anvisningarna på skärmen och
utför indikerade åtgärder. Som exempel
visar bilden den display som indikerar
att bromspedalen måste trampas ned
för att körhastigheten ska kunna kont-
rolleras och för att bekräfta att omgiv-
ningen är säker.
nS-IPA-indikator i mätaren
( sid. 85)
Den här indikatorn tänds när den auto-
matiska rattvridningsf unktionen utförs av
det intelligenta pa rkeringssystemet. När
kontrollen avslutas blinkar indikatorn en
kort stund och slocknar sedan.
nToyotas parkeringssensorer,
snabbmeddelande
Om PKSB (intelligent autobroms) kän-
ner av ett hinder medan det intelligenta
parkeringssystemet är aktiverat visas
displayen för Toyota parkeringsassis-
tans automatiskt på vägledningsskär-
men ( sid. 233), oavsett om PKSB (in-
telligent autobroms) är påslagen eller
avstängd. ( sid. 233)
Assisterat läge stängs av eller stop-
pas i följande fall.
Assistans stängs av när
 Systemets funktion för tempera-
turskydd är aktivt
 En funktionsstörning föreligger i
systemet
 Systemet bedömer att miljön inte
är lämplig för fortsatt parkerings-
assistans Om assistansen stängs av ska du
hålla hårt i ratten, trampa ned
bromspedalen och stanna bilen.
Börja om från början eftersom sys-
temet är redan avstängt. Använd
ratten på vanligt sätt när du fortsät-
ter att parkera manuellt.
Assistansen stängs av när
 Ratten vrids
 Bilens hastighet överskrider
7 km/tim under assistansen.
 När PKSB (Intelligent au-
tobroms) är igång
Om assistansen stoppas kan den
återupptas genom att anvisningar-
na på skärmen följs.
nOm bilens hastighet är nära att
överskrida hastighetsgränsen
under assistansen
En summerton hörs och ett meddelande
som visar att körhastigheten eventuellt
överskrider gränsen för funktionen.
Trampa genast på bromspedalen när ett
meddelande visas. Om bilen fortsätter
att accelerera avbr yts assistansen när
körhastigheten överskrider en viss
gräns. ( sid. 281)
Stänga av eller stoppa
assisterat läge
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 264 Wednesday, March 3, 2021 9:48 AM

265
4
4-5. Använda förarstödsystem
Körning
COROLLA HV_TMMT_OM12P19SE

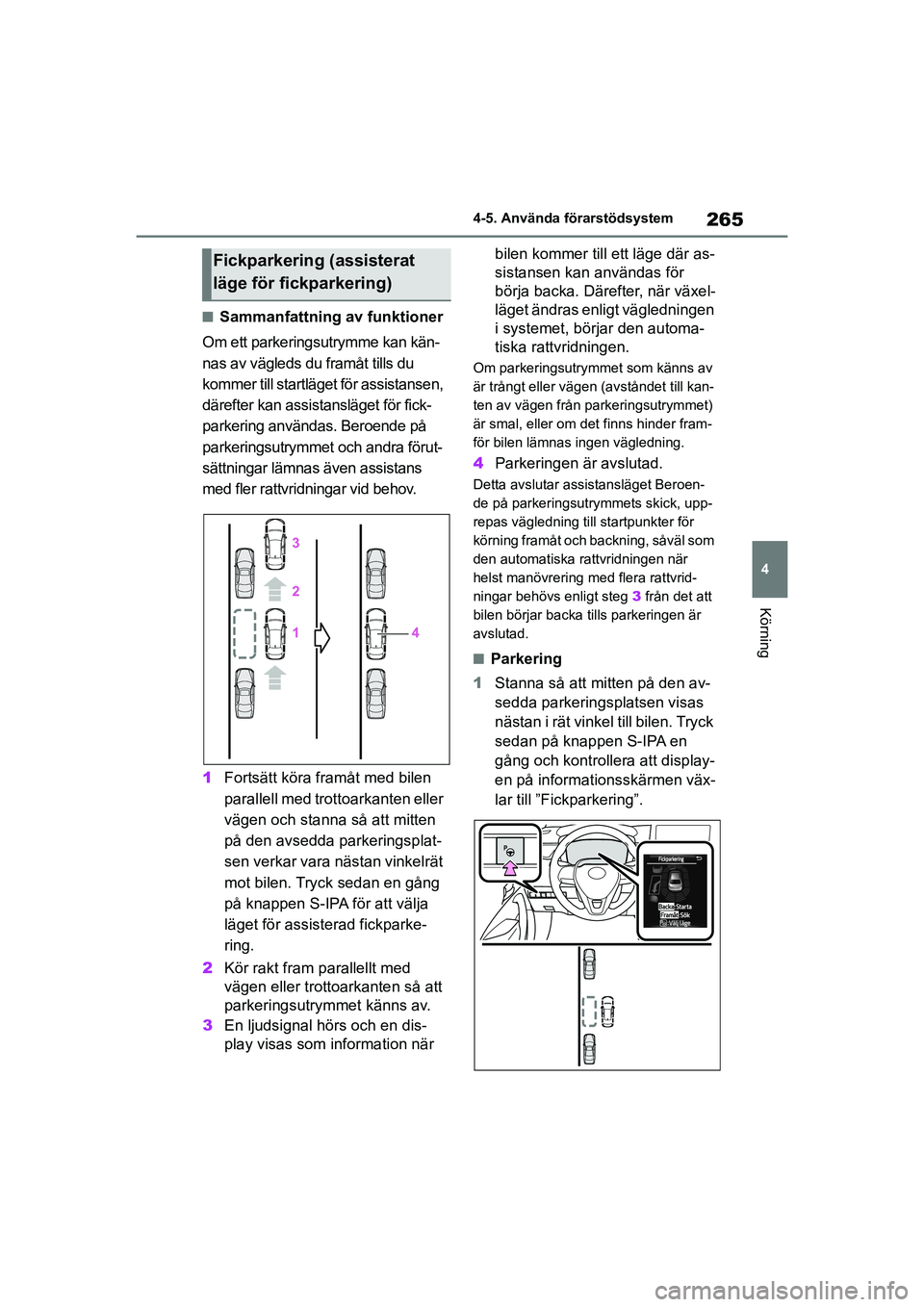

nSammanfattning av funktioner
Om ett parkeringsutrymme kan kän-
nas av vägleds du framåt tills du
kommer till startläget för assistansen,
därefter kan assistansläget för fick-
parkering användas. Beroende på
parkeringsutrymmet och andra förut-
sättningar lämnas även assistans
med fler rattvridningar vid behov.
1 Fortsätt köra fr amåt med bilen
parallell med trottoarkanten eller
vägen och stanna så att mitten
på den avsedda parkeringsplat-
sen verkar vara nästan vinkelrät
mot bilen. Tryck sedan en gång
på knappen S-IPA för att välja
läget för assisterad fickparke-
ring.
2 Kör rakt fram parallellt med
vägen eller trottoarkanten så att
parkeringsutrymmet känns av.
3 En ljudsignal hörs och en dis-
play visas som information när bilen kommer till ett läge där as-
sistansen kan användas för
börja backa. Därefter, när växel-
läget ändras enligt vägledningen
i systemet, börjar den automa-
tiska rattvridningen.
Om parkeringsutrymmet som känns av
är trångt eller vägen (avståndet till kan-
ten av vägen från parkeringsutrymmet)
är smal, eller om det finns hinder fram-
för bilen lämnas ingen vägledning.
4
Parkeringen är avslutad.
Detta avslutar assistansläget Beroen-
de på parkeringsutrymmets skick, upp-
repas vägledning till startpunkter för
körning framåt och backning, såväl som
den automatiska rattvridningen när
helst manövrering med flera rattvrid-
ningar behövs enligt steg 3 från det att
bilen börjar backa tills parkeringen är
avslutad.
nParkering
1 Stanna så att mitten på den av-
sedda parkeringsplatsen visas
nästan i rät vinkel till bilen. Tryck
sedan på knappen S-IPA en
gång och kontrollera att display-
en på informationsskärmen väx-
lar till ”Fickparkering”.
Fickparkering (assisterat
läge för fickparkering)
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 265 Wednesday, March 3, 2021 9:48 AM

2664-5. Använda förarstödsystem
COROLLA HV_TMMT_OM12P19SE

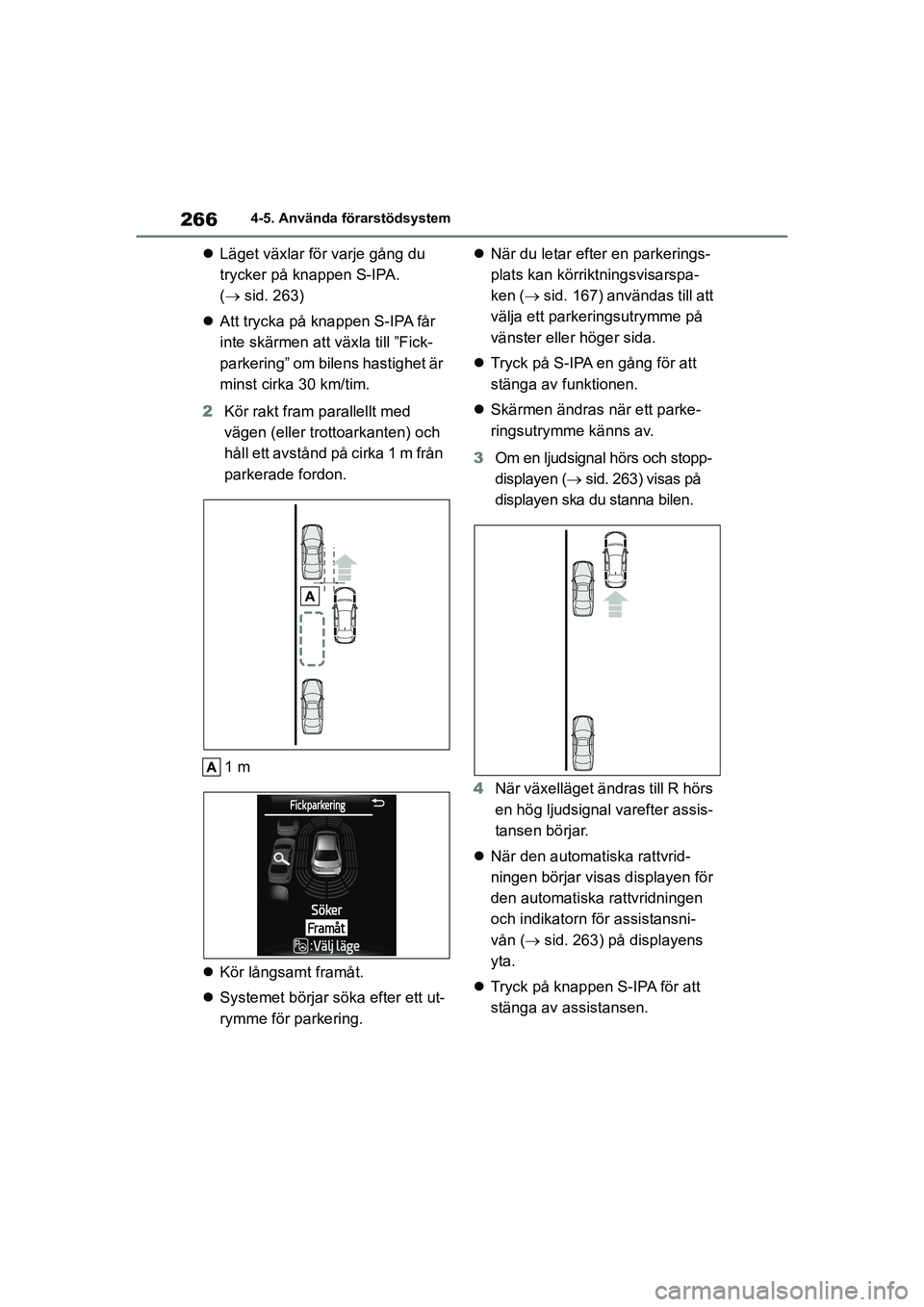

 Läget växlar för varje gång du
trycker på knappen S-IPA.
( sid. 263)
 Att trycka på knappen S-IPA får
inte skärmen att växla till ”Fick-
parkering” om bilens hastighet är
minst cirka 30 km/tim.
2 Kör rakt fram parallellt med
vägen (eller trottoarkanten) och
håll ett avstånd på cirka 1 m från
parkerade fordon.
1 m
 Kör långsamt framåt.
 Systemet börjar söka efter ett ut-
rymme för parkering. 
När du letar efter en parkerings-
plats kan körriktningsvisarspa-
ken ( sid. 167) användas till att
välja ett parkeringsutrymme på
vänster eller höger sida.
 Tryck på S-IPA en gång för att
stänga av funktionen.
 Skärmen ändras när ett parke-
ringsutrymme känns av.
3 Om en ljudsignal hörs och stopp-
displayen ( sid. 263) visas på
displayen ska du stanna bilen.
4 När växelläget ändras till R hörs
en hög ljudsignal varefter assis-
tansen börjar.
 När den automatiska rattvrid-
ningen börjar visas displayen för
den automatiska rattvridningen
och indikatorn för assistansni-
vån ( sid. 263) på displayens
yta.
 Tryck på knappen S-IPA för att
stänga av assistansen.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 266 Wednesday, March 3, 2021 9:48 AM

267
4
4-5. Använda förarstödsystem
Körning
COROLLA HV_TMMT_OM12P19SE

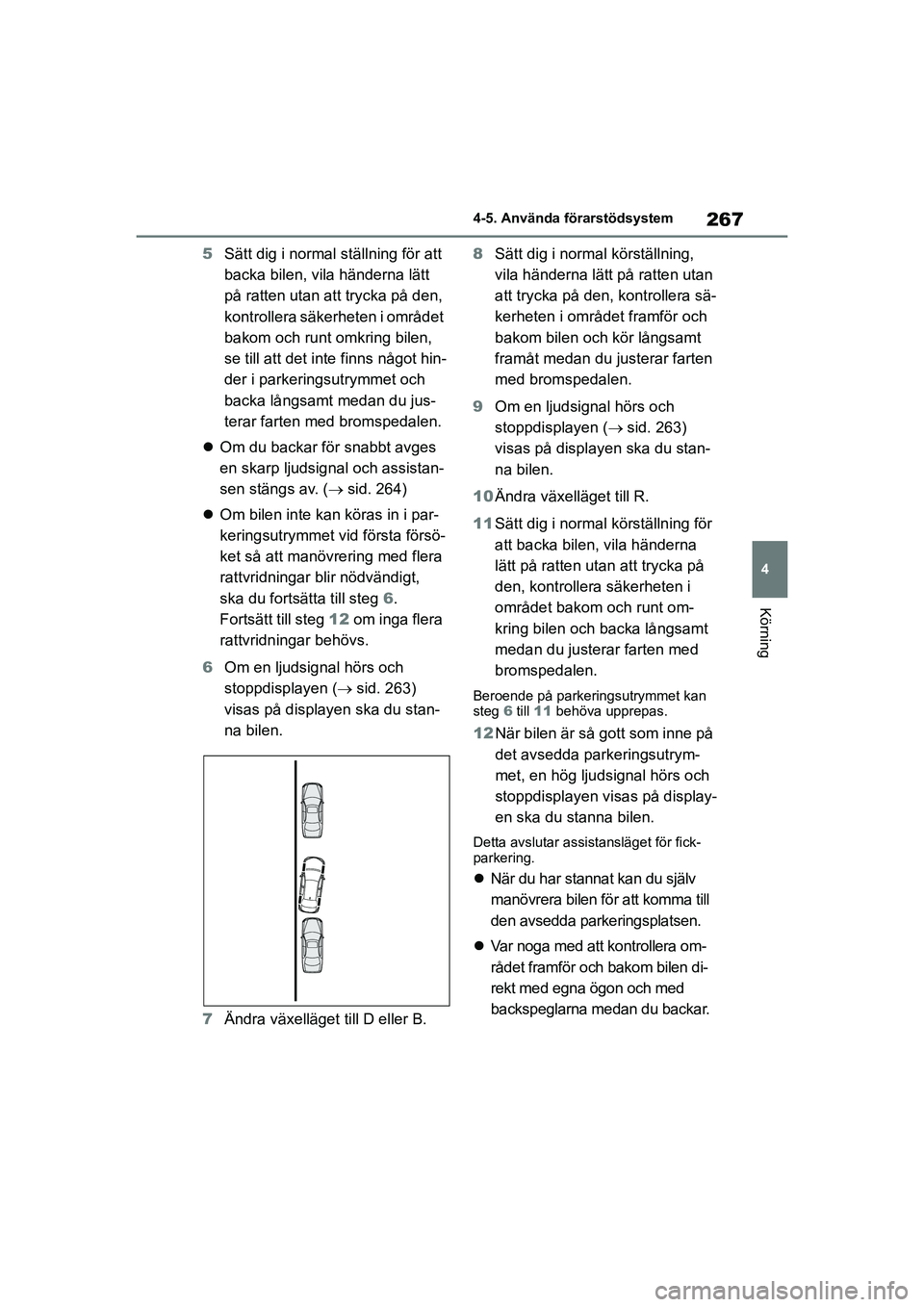

5
Sätt dig i normal ställning för att
backa bilen, vila händerna lätt
på ratten utan att trycka på den,
kontrollera säkerheten i området
bakom och runt omkring bilen,
se till att det inte finns något hin-
der i parkeringsutrymmet och
backa långsamt medan du jus-
terar farten med bromspedalen.
 Om du backar för snabbt avges
en skarp ljudsignal och assistan-
sen stängs av. ( sid. 264)
 Om bilen inte kan köras in i par-
keringsutrymmet vid första försö-
ket så att manövrering med flera
rattvridningar blir nödvändigt,
ska du fortsätta till steg 6.
Fortsätt till steg 12 om inga flera
rattvridningar behövs.
6 Om en ljudsignal hörs och
stoppdisplayen ( sid. 263)
visas på displayen ska du stan-
na bilen.
7 Ändra växelläget till D eller B. 8
Sätt dig i normal körställning,
vila händerna lätt på ratten utan
att trycka på den, kontrollera sä-
kerheten i området framför och
bakom bilen och kör långsamt
framåt medan du justerar farten
med bromspedalen.
9 Om en ljudsignal hörs och
stoppdisplayen ( sid. 263)
visas på displayen ska du stan-
na bilen.
10 Ändra växelläget till R.
11 Sätt dig i normal körställning för
att backa bilen, vila händerna
lätt på ratten utan att trycka på
den, kontrollera säkerheten i
området bakom och runt om-
kring bilen och backa långsamt
medan du justerar farten med
bromspedalen.
Beroende på parkeringsutrymmet kan
steg 6 till 11 behöva upprepas.
12När bilen är så gott som inne på
det avsedda parkeringsutrym-
met, en hög ljudsignal hörs och
stoppdisplayen visas på display-
en ska du stanna bilen.
Detta avslutar assistansläget för fick-
parkering.
När du har stannat kan du själv
manövrera bilen för att komma till
den avsedda parkeringsplatsen.
 Var noga med att kontrollera om-
rådet framför och bakom bilen di-
rekt med egna ögon och med
backspeglarna medan du backar.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 267 Wednesday, March 3, 2021 9:48 AM

269
4
4-5. Använda förarstödsystem
Körning
COROLLA HV_TMMT_OM12P19SE

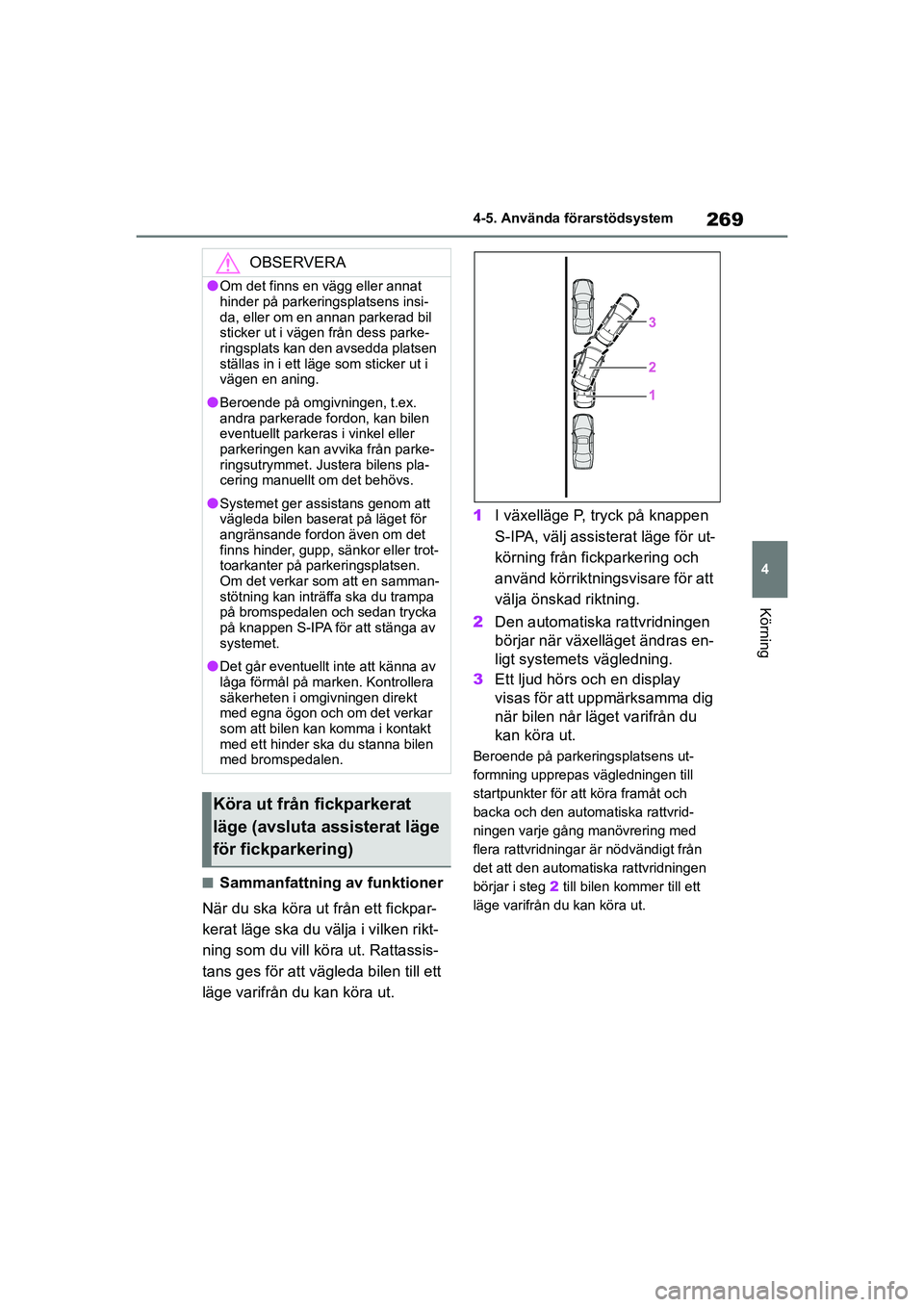

nSammanfattning av funktioner
När du ska köra ut från ett fickpar-
kerat läge ska du välja i vilken rikt-
ning som du vill köra ut. Rattassis-
tans ges för att vägleda bilen till ett
läge varifrån du kan köra ut. 1
I växelläge P, tryck på knappen
S-IPA, välj assisterat läge för ut-
körning från fickparkering och
använd körriktningsvisare för att
välja önskad riktning.
2 Den automatiska rattvridningen
börjar när växelläget ändras en-
ligt systemets vägledning.
3 Ett ljud hörs och en display
visas för att uppmärksamma dig
när bilen når läget varifrån du
kan köra ut.
Beroende på parkeringsplatsens ut-
formning upprepas vägledningen till
startpunkter för att köra framåt och
backa och den automatiska rattvrid-
ningen varje gång manövrering med
flera rattvridningar är nödvändigt från
det att den automatiska rattvridningen
börjar i steg 2 till bilen kommer till ett
läge varifrån du kan köra ut.
OBSERVERA
lOm det finns en vägg eller annat
hinder på parkeringsplatsens insi-
da, eller om en annan parkerad bil
sticker ut i vägen från dess parke-
ringsplats kan den avsedda platsen
ställas in i ett läge som sticker ut i
vägen en aning.
lBeroende på omgivningen, t.ex.
andra parkerade fordon, kan bilen
eventuellt parkeras i vinkel eller
parkeringen kan avvika från parke-
ringsutrymmet. Justera bilens pla-
cering manuellt om det behövs.
lSystemet ger assistans genom att
vägleda bilen baserat på läget för
angränsande fordon även om det
finns hinder, gupp, sänkor eller trot-
toarkanter på parkeringsplatsen.
Om det verkar som att en samman-
stötning kan inträffa ska du trampa
på bromspedalen och sedan trycka
på knappen S-IPA för att stänga av
systemet.
lDet går eventuellt inte att känna av
låga förmål på marken. Kontrollera
säkerheten i omgivningen direkt
med egna ögon och om det verkar
som att bilen kan komma i kontakt
med ett hinder ska du stanna bilen
med bromspedalen.
Köra ut från fickparkerat
läge (avsluta assisterat läge
för fickparkering)
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 269 Wednesday, March 3, 2021 9:48 AM

2704-5. Använda förarstödsystem
COROLLA HV_TMMT_OM12P19SE

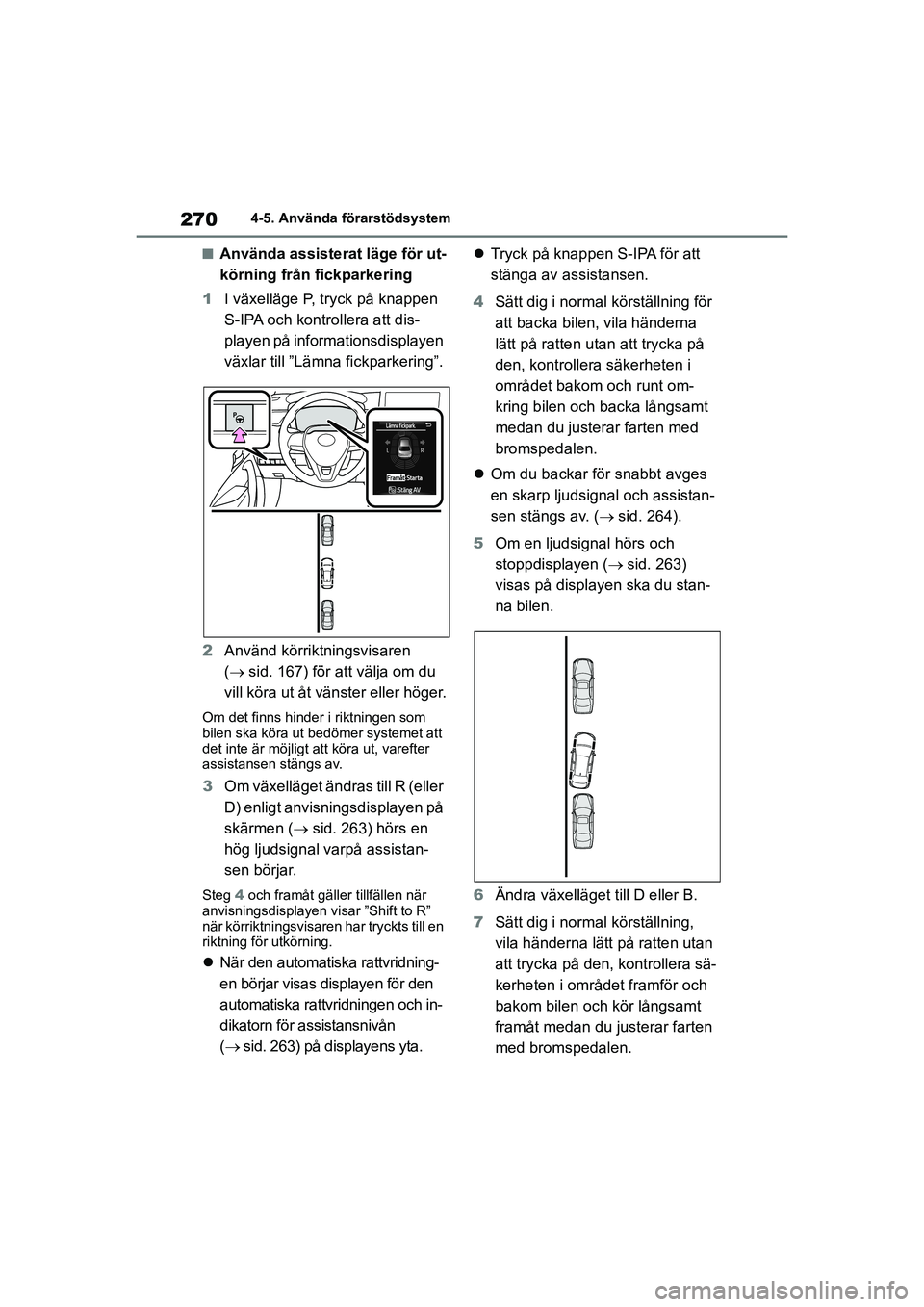

nAnvända assisterat läge för ut-
körning från fickparkering
1 I växelläge P, tryck på knappen
S-IPA och kontrollera att dis-
playen på informationsdisplayen
växlar till ”Lämna fickparkering”.
2 Använd körriktningsvisaren
( sid. 167) för att välja om du
vill köra ut åt vänster eller höger.
Om det finns hinder i riktningen som
bilen ska köra ut bedömer systemet att
det inte är möjligt att köra ut, varefter
assistansen stängs av.
3 Om växelläget ändr as till R (eller
D) enligt anvisningsdisplayen på
skärmen ( sid. 263) hörs en
hög ljudsignal varpå assistan-
sen börjar.
Steg 4 och framåt gäller tillfällen när
anvisningsdisplayen vi sar ”Shift to R”
när körriktningsvisaren har tryckts till en
riktning för utkörning.
 När den automatiska rattvridning-
en börjar visas displayen för den
automatiska rattvridningen och in-
dikatorn för assistansnivån
( sid. 263) på displayens yta. 
Tryck på knappen S-IPA för att
stänga av assistansen.
4 Sätt dig i normal körställning för
att backa bilen, vila händerna
lätt på ratten utan att trycka på
den, kontrollera säkerheten i
området bakom och runt om-
kring bilen och backa långsamt
medan du justerar farten med
bromspedalen.
 Om du backar för snabbt avges
en skarp ljudsignal och assistan-
sen stängs av. ( sid. 264).
5 Om en ljudsignal hörs och
stoppdisplayen ( sid. 263)
visas på displayen ska du stan-
na bilen.
6 Ändra växelläget till D eller B.
7 Sätt dig i normal körställning,
vila händerna lätt på ratten utan
att trycka på den, kontrollera sä-
kerheten i området framför och
bakom bilen och kör långsamt
framåt medan du justerar farten
med bromspedalen.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 270 Wednesday, March 3, 2021 9:48 AM

271
4
4-5. Använda förarstödsystem
Körning
COROLLA HV_TMMT_OM12P19SE


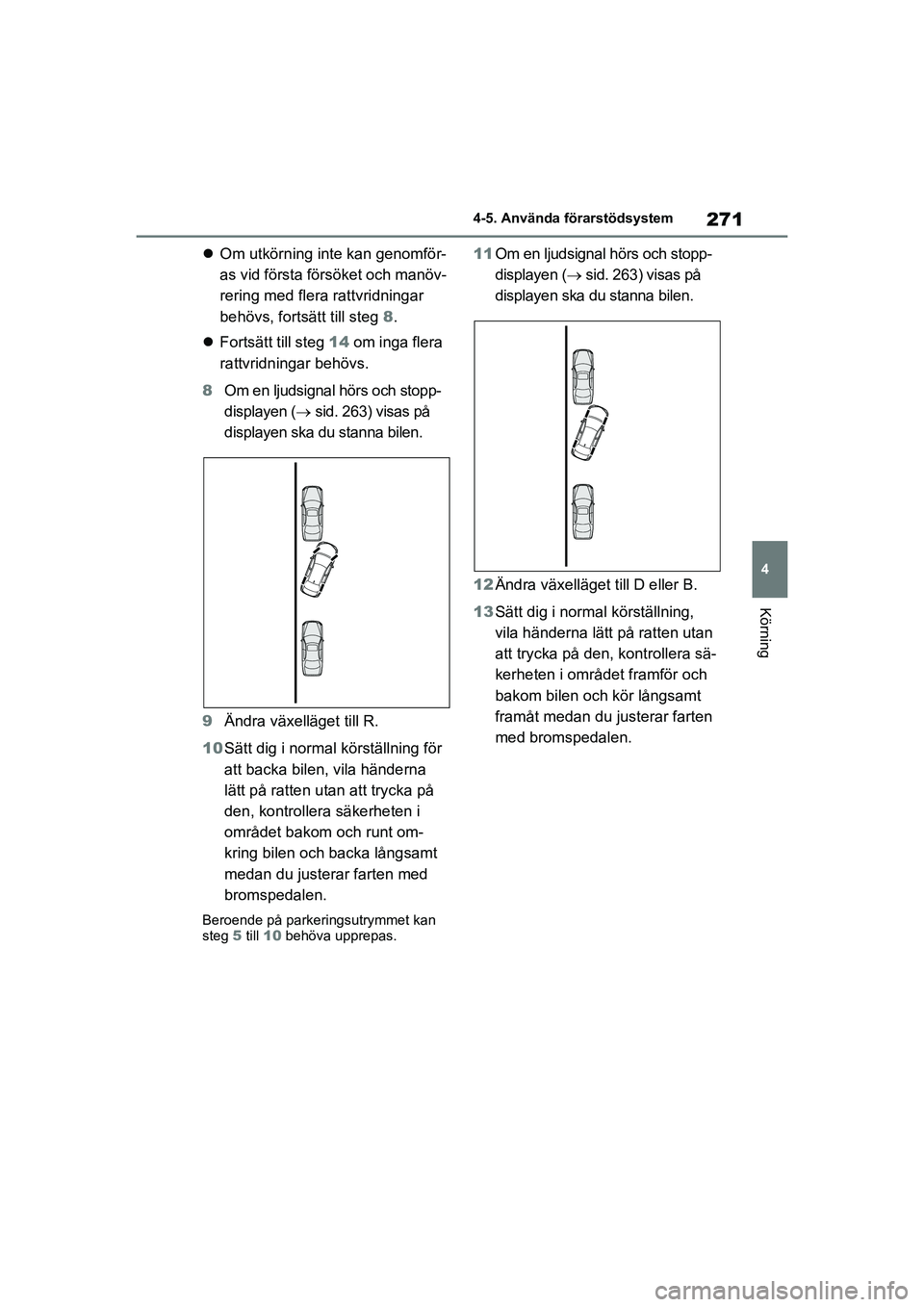

Om utkörning inte kan genomför-
as vid första försöket och manöv-
rering med flera rattvridningar
behövs, fortsätt till steg 8.
 Fortsätt till steg 14 om inga flera
rattvridningar behövs.
8 Om en ljudsignal hörs och stopp-
displayen ( sid. 263) visas på
displayen ska du stanna bilen.
9 Ändra växelläget till R.
10 Sätt dig i normal körställning för
att backa bilen, vila händerna
lätt på ratten utan att trycka på
den, kontrollera säkerheten i
området bakom och runt om-
kring bilen och backa långsamt
medan du justerar farten med
bromspedalen.
Beroende på parkeringsutrymmet kan
steg 5 till 10 behöva upprepas.
11Om en ljudsignal hörs och stopp-
displayen ( sid. 263) visas på
displayen ska du stanna bilen.
12 Ändra växelläget till D eller B.
13 Sätt dig i normal körställning,
vila händerna lätt på ratten utan
att trycka på den, kontrollera sä-
kerheten i området framför och
bakom bilen och kör långsamt
framåt medan du justerar farten
med bromspedalen.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 271 Wednesday, March 3, 2021 9:48 AM

273
4
4-5. Använda förarstödsystem
Körning
COROLLA HV_TMMT_OM12P19SE
nSammanfattning av funktioner
Stanna så att mitten på den avsed-
da parkeringsplatsen visas nästan i
rät vinkel till bilen. Om utrymmet
kan kännas av kan vägledningen
framåt användas. Beroende på par-
keringsutrymmet och andra förut-
sättningar lämnas även assistans
med fler rattvridningar vid behov. 1
Stanna så att mitten på den av-
sedda parkeringsplatsen visas
nästan i rät vinkel till bilen. Tryck
sedan två gånger på knappen
S-IPA för att välja läget för assis-
terad inbackningsparkering.
2 Den automatiska rattvridnings-
funktionen startar när bilen kom-
mer i rörelse.
3 Ett ljud hörs och en display
visas för att uppmärksamma dig
när bilen når läget varifrån back-
ning börjar.
Om parkeringsutrymmet som känns av
är trångt eller vägen (avståndet till kan-
ten av vägen från parkeringsutrymmet)
är smal, eller om det finns hinder fram-
för bilen lämnas ingen vägledning.
4Parkeringen är avslutad.
Detta avslutar assistansläget
Beroende på parkeringsutrymmets
skick, upprepas vägledning till start-
punkter för körning framåt och back-
ning, såväl som den automatiska ratt-
vridningen när helst manövrering med
flera rattvridningar behövs enligt steg 3
från det att bilen börjar backa tills par-
keringen är avslutad.
OBSERVERA
nNär du använder läget för assis-
terad utkörning från fickparke-
ring
lAnvänd inte assisterat läge för ut-
körning från fickparkering annat än
när du lämnar en fickparkerings-
plats.
Om assistansen startas oavsiktligt
ska du trampa på bromspedalen
och stanna bilen. Tryck sedan på
knappen S-IPA för att stänga av as-
sistansen.
lSensorernas avkänningsområde
( sid. 237) är begränsat. Kontroll-
era säkerheten i omgivningen direkt
med egna ögon och om det verkar
som att bilen kan komma att köra in
i ett hinder ska du stanna bilen med
bromspedalen.
lDet går eventuellt inte att känna av
låga förmål på marken. Kontrollera
säkerheten i omgivningen direkt
med egna ögon och om det verkar
som att bilen kan komma i kontakt
med ett hinder ska du stanna bilen
med bromspedalen.
lKontrollera säkerheten i omgivning-
en direkt med egna ögon när du kör
till ett läge från vilket du kan köra ut.
Parkering bredvid andra
fordon (assisterat läge för
inbackningsparkering)
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 273 Wednesday, March 3, 2021 9:48 AM
