TOYOTA COROLLA 2020 Manuel du propriétaire (in French)

79
COROLLA_D
2
2
Informations et témoins concernant l’état du véhicule
Informations et témoins
concernant l’état du véhicule
.2-1. Combiné d'instruments
Témoins et témoins d'aver-tissement ...................... 80
Jauges et instruments (affi- chage 4,2 pouces)........ 85
Jauges et instruments (affi- chage 7 pouces)........... 90
Écran multifonctionnel.... 95
Informations relatives à la consommation de carbu-
rant ............................ 102

802-1. Combiné d'instruments
COROLLA_D
2-1.Combiné d'instruments
À titre explicatif, les illustrations suivantes montrent tous les témoins
d'avertissement et les témoins allumés.
Affichage 4,2 pouces
Témoins et témoins d'avertissement
Les témoins et témoins d'avertissement du combiné d'instru-
ments, de la console centrale et des rétroviseurs extérieurs
informent le conducteur de l'état des différents systèmes du
véhicule.
Témoins et témoins d'avertissement affichés sur le com-
biné d'instruments

812-1. Combiné d'instruments
COROLLA_D
2
Informations et témoins concernant l’état du véhicule
Affichage 7 pouces (lorsque le compteur de vitesse analogique
est affiché)
Affichage 7 pouces (lorsque le compteur de vitesse numérique est
affiché)
Les témoins d'avertissement
informent le conducteur des
dysfonctionnements présents
dans les systèmes du véhicule.
Témoins d'avertissement
(États-Unis)
Témoin d'avertissement
du système de freinage
*1
(  P.544)
(Rouge)
(Canada)
Témoin d'avertissement
du système de freinage
*1
(  P.544)
(Jaune)
Témoin d'avertissement
du système de freinage
*1
(  P.544)

822-1. Combiné d'instruments
COROLLA_D
*1: Ces témoins s'allument lorsque le contact du moteur est placé
sur ON pour indiquer qu'un
contrôle des systèmes est en
cours. Ils s’éteignent après le
démarrage du moteur, ou après
Témoin d'avertissement
de surchauffe de liquide
de refroidissement
*2
(  P.545)
Témoin d'avertissement
du système de charge
*1
(  P.545)
Témoin d'avertissement
de pression d'huile moteur
insuffisante
*2 (  P.545)
(États-Unis)
Témoin indicateur de dys-
fonctionnement
*1
(  P.546)
(Canada)
Témoin indicateur de dys-
fonctionnement
*1
(  P.546)
Témoin d'avertissement
SRS
*1 (  P.546)
(États-Unis)
Témoin d'avertissement
ABS
*1 ( P.546)
(Canada)
Témoin d'avertissement
ABS
*1 ( P.546)
Témoin d'avertissement
du système de priorité des
freins/témoin d'avertisse-
ment du contrôle
conduite-démarrage
*2
(  P.547)
(Rouge)
Témoin d'avertissement
du système de direction
assistée électrique
*1
(  P.547)
(Jaune)
Témoin d'avertissement
du système de direction
assistée électrique
*1
(  P.547)
Témoin d'avertissement
de niveau de carburant
insuffisant ( P.548)
Témoin de rappel de cein-
ture de sécurité du
conducteur et du passager
avant ( P.548)
Témoins de rappel
de ceinture de sécu-
rité des passagers
arrière ( P.549)
Témoin d'avertissement
de pression des pneus
*1
(sur modèles équipés)
(  P.549)
(Orange)
Témoin LTA (sur modèles
équipés) ( P.550)
Témoin LDA (sur modèles
équipés) ( P.550)
(Clignote
ou
s'allume)
Témoin d'avertissement
PCS
*1 (  P.550)
Témoin de perte d'adhé-
rence
*1 (  P.551)
(Clignote)
(États-Unis)
Témoin de frein de station-
nement ( P.551)
(Clignote)
(Canada)
Témoin de frein de station-
nement ( P.551)
(Clignote)
Témoin d'activation du
système de maintien des
freins
*1(sur modèles équi-
pés) ( P.551)
(Orange)
Témoin iMT*1 (sur
modèles équipés)
(  P.552)

832-1. Combiné d'instruments
COROLLA_D
2
Informations et témoins concernant l’état du véhicule
quelques secondes. Il peut y
avoir un dysfonctionnement dans
le système si les témoins ne
s'allument pas, ou s'éteignent.
Faites contrôler le véhicule par
votre concessionnaire Toyota.
*2: Ce témoin s'allume sur l'écran multifonctionnel.
Les témoins informent le
conducteur de l'état de fonction-
nement des différents systèmes
du véhicule.
AVERTISSEMENT
■Si un témoin d'avertissement
du système de sécurité ne
s'allume pas
Si le témoin d'un système de
sécurité tel que le témoin d'aver-
tissement ABS ou SRS ne
s'allume pas au démarrage du
moteur, cela peut signifier que le
système incriminé n'est pas en
mesure de vous offrir sa protec-
tion en cas d'accident, ce qui peut
entraîner la mort ou de graves
blessures. Faites contrôler immé-
diatement le véhicule par votre
concessionnaire Toyota si cela se
produit.
Témoins
Témoin des clignotants
(  P.183)
(États-Unis)
Témoin des phares
( P.192)
(Canada)
Témoin de feux arrière
( P.192)
Témoin de feux de route
(  P.194)
Témoin de feux de route
automatiques ( P.195)
Témoin d'avertissement
PCS
*1, 2 (  P.213)
Témoin de régulateur de
vitesse ( P.241, 252)
Témoin de régulateur de
vitesse actif ( P.241,
252)
Témoin de régulateur de
vitesse “SET” ( P.241,
252)
*3
Témoin LTA (sur modèles
équipés) ( P. 2 2 5 )
Témoin LDA (sur modèles
équipés) ( P. 2 3 6 )
Témoins de rétroviseurs
extérieurs BSM
*4, 5 (sur
modèles équipés)
(  P.267)
Témoin BSM (sur
modèles équipés)
(  P.267)
(Clignote)
Témoin de perte d'adhé-
rence
*1 ( P.285)
Témoin VSC OFF
*1, 2
(  P.285)
Témoin indicateur du sys-
tème d'accès et de
démarrage mains libres
*6
(sur modèles équipés)
(  P.168)
(États-Unis)
Témoin de frein de sta-
tionnement ( P.184, 185)
(Canada)
Témoin de frein de sta-
tionnement ( P.184, 185)

842-1. Combiné d'instruments
COROLLA_D
*1: Ces témoins s'allument lorsque le contact du moteur est placé
sur ON pour indiquer qu'un
contrôle des systèmes est en
cours. Ils s’éteignent après le
démarrage du moteur, ou après
quelques secondes. Il peut y
avoir un dysfonctionnement dans
le système si les témoins ne
s'allument pas, ou s'éteignent.
Faites contrôler le véhicule par
votre concessionnaire Toyota.
*2: Ce témoin s'allume lorsque le système est désactivé.
*3: En fonction des conditions de
fonctionnement, la couleur et
l'état d'activation (allumé/cligno-
tant) du témoin changent.
*4: Pour confirmer le fonctionne-ment, les témoins de rétrovi-
seurs extérieurs BSM s'allument
dans les situations suivantes:
• Lorsque le contact du moteur
est placé sur ON, la fonction
BSM est activée sur de
l'écran multifonctionnel.
• Lorsque la fonction BSM est
activée sur de l'écran mul-
tifonctionnel, le contact du
moteur est placé sur ON.
Si le système fonctionne correcte-
ment, les témoins de rétroviseurs
extérieurs BSM s'éteignent après
un délai de quelques secondes.
Si les témoins de rétroviseurs exté-
rieurs BSM ne s'allument pas ou ne
s'éteignent pas, cela peut indiquer
la présence d'un dysfonctionne-
ment dans le système.
Si cela se produit, faites contrôler le
véhicule par votre concessionnaire
To y o t a .
*5: Ce témoin s'allume sur les rétro-viseurs extérieurs.
*6: Ce témoin s'allume sur l'écran multifonctionnel.
*7: Lorsque la température exté-rieure est d'environ 37°F (3°C)
ou moins, ce témoin clignote
pendant environ 10 secondes,
puis reste allumé.
*8: Ce témoin s'allume sur la console centrale.

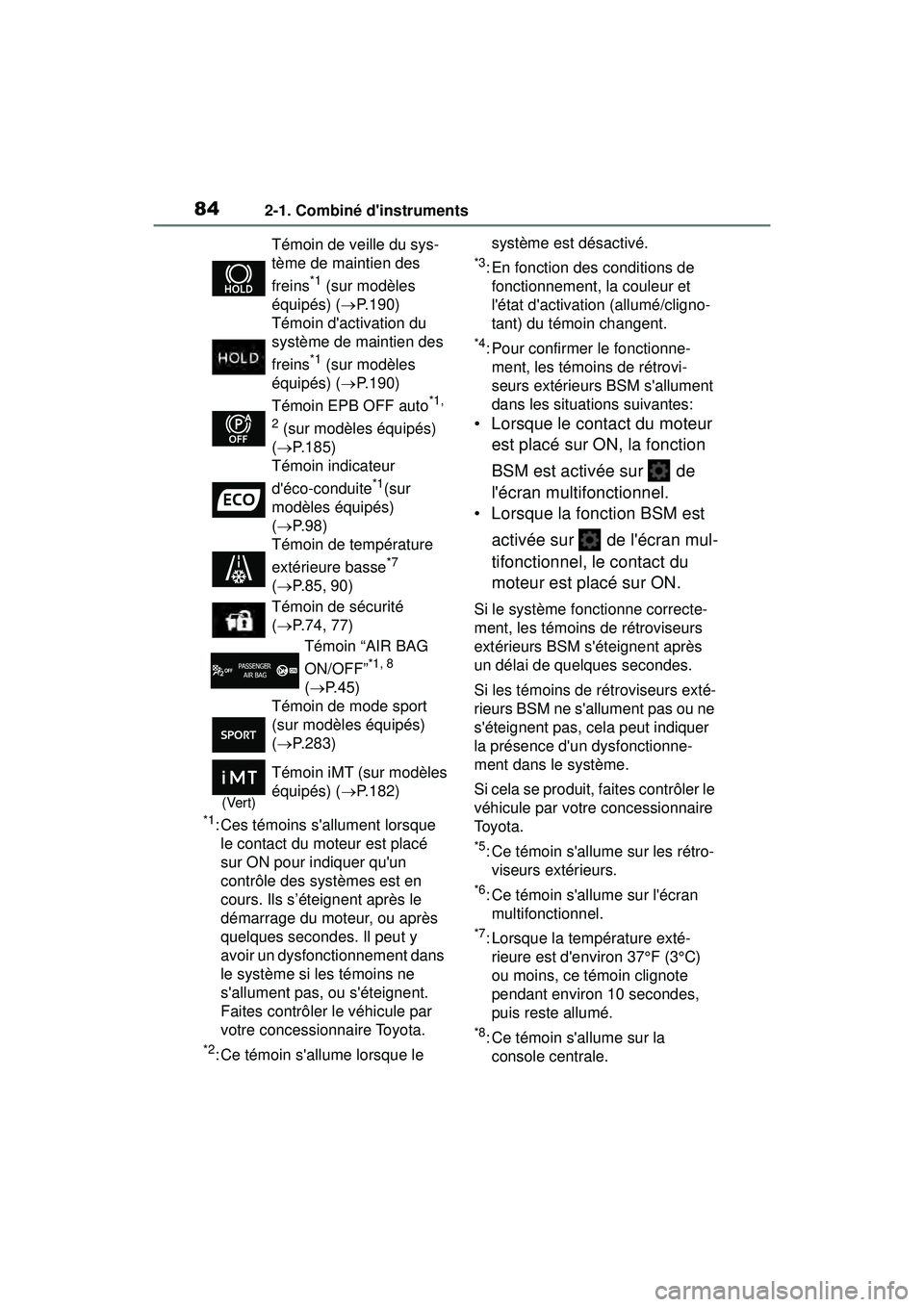

Témoin de veille du sys-
tème de maintien des
freins
*1 (sur modèles
équipés) ( P.190)
Témoin d'activation du
système de maintien des
freins
*1 (sur modèles
équipés) ( P.190)
Témoin EPB OFF auto
*1,
2
(sur modèles équipés)
(  P.185)
Témoin indicateur
d'éco-conduite
*1(sur
modèles équipés)
(  P. 9 8 )
Témoin de température
extérieure basse
*7
(  P.85, 90)
Témoin de sécurité
(  P.74, 77)
Témoin “AIR BAG
ON/OFF”
*1, 8
(  P. 4 5 )
Témoin de mode sport
(sur modèles équipés)
(  P.283)
(Vert)
Témoin iMT (sur modèles
équipés) ( P.182)

852-1. Combiné d'instruments
COROLLA_D
2
Informations et témoins concernant l’état du véhicule

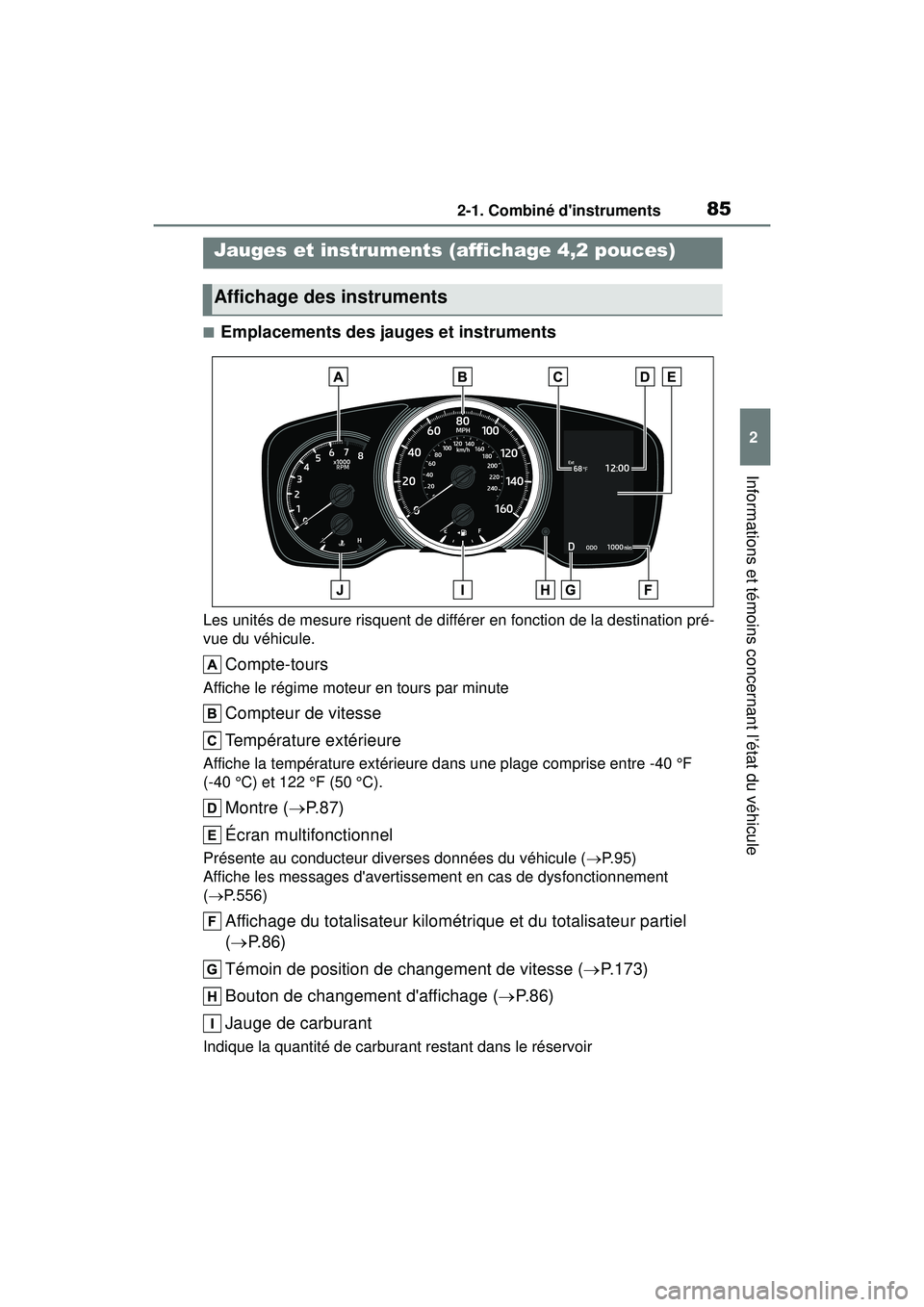

■Emplacements des jauges et instruments
Les unités de mesure risquent de différer en fonction de la destination pré-
vue du véhicule.
Compte-tours
Affiche le régime moteur en tours par minute
Compteur de vitesse
Température extérieure
Affiche la température extérieure dans une plage comprise entre -40 °F
(-40 °C) et 122 °F (50 °C).
Montre ( P.87)
Écran multifonctionnel
Présente au conducteur diverses données du véhicule ( P. 9 5 )
Affiche les messages d'avertissement en cas de dysfonctionnement
(  P.556)
Affichage du totalisateur kilométrique et du totalisateur partiel
( P.86)
Témoin de position de changement de vitesse ( P.173)
Bouton de changement d'affichage ( P. 8 6 )
Jauge de carburant
Indique la quantité de carburant restant dans le réservoir
Jauges et instruments (affichage 4,2 pouces)
Affichage des instruments

862-1. Combiné d'instruments
COROLLA_D
Jauge de température du liquide de refroidissement moteur
Affiche la température du liquide de refroidissement moteur
■Affichage de la température
extérieure
●Dans les situations suivantes, la
température extérieure correcte
risque de ne pas s'afficher, ou le
temps de réponse de l'affichage
risque d'être plus long qu'à
l'accoutumée:
• Lorsque le véhicule est à l'arrêt ou roule à basse vitesse (moins de
16 mph [25 km/h])
• Lorsque la température exté- rieure a brusquement changé (à
l'entrée/la sortie d'un garage, dans
un tunnel, etc.)
●Lorsque “--” ou “E” est affiché, il
est possible que le système soit
défectueux. Amenez votre véhi-
cule chez votre concessionnaire
To y o t a .
■Affichage à cristaux liquides
 P. 9 6
■Modification de l'affichage
Appuyez sur le bouton de chan-
gement d'affichage jusqu'à ce
que l'élément souhaité soit affi-
ché.
AVERTISSEMENT
■Écran d'informations par
temps froid
Laissez l'habitacle du véhicule se
réchauffer avant d'utiliser l'écran
d'informations à cristaux liquides.
À des températures extrêmement
basses, le temps de réponse de
l'écran d'affichage des informa-
tions peut être lent, et les change-
ments d'affichage peuvent être
retardés.
Par exemple, un retard est
constaté entre le changement de
rapport réalisé par le conducteur
et le nouveau numéro de rapport
qui s'affiche. En raison de ce
retard, le conducteur risque de
rétrograder à nouveau et de pro-
voquer un ralentissement brutal et
excessif en raison du frein
moteur, voire un accident pouvant
entraîner des blessures ou la
mort.
NOTE
■Pour éviter d'endommager le
moteur et ses composants
●Ne laissez pas l'aiguille du
compte-tours entrer dans la
zone rouge, laquelle indique le
régime moteur maximal.
●Il est possible que le moteur soit
en train de surchauffer si la
jauge de température de liquide
de refroidissement moteur est
dans la zone rouge (H). Dans
ce cas, arrêtez immédiatement
le véhicule en lieu sûr, et véri-
fiez le moteur une fois ce der-
nier complètement refroidi.
(  P.588)
Affichage du totalisateur
kilométrique et du totali-
sateur partiel

872-1. Combiné d'instruments
COROLLA_D
2
Informations et témoins concernant l’état du véhicule
■Affichage des éléments
 Totalisateur kilométrique
Affiche la distance totale parcourue
par le véhicule.
Totalisateur partiel A/Totalisa-
teur partiel B
Affiche la distance parcourue par le
véhicule depuis la dernière remise
à zéro. Les totalisateurs partiels A
et B permettent d'enregistrer et
d'afficher différentes distances
indépendamment.
Pour réinitialiser, affichez le totali-
sateur partiel souhaité et maintenez
le bouton de changement d'affi-
chage appuyé.
Il est possible de régler la lumi-
nosité de l'éclairage du tableau
de bord. 1
Plus clair
2 Plus sombre
■Réglage de la luminosité de
l'éclairage du tableau de bord
La luminosité des éclairages du
tableau de bord peut être réglée
séparément lorsque les feux arrière
sont allumés ou éteints.
■Réglage de la montre
Les montres sur les écrans sui-
vants peuvent être réglées sur
l'écran du système audio.
 Écran multifonctionnel
 Écran du système audio
■Paramétrage du réglage
automatique de la montre
au moyen du GPS (Entune
Audio [pour les
États-Unis]/Entune Audio
Plus)
1 Appuyez sur le bouton
“MENU”.
2 Sélectionnez “Configuration”
sur l'écran “Menu”.
3 Sélectionnez “Général” sur
l'écran “Configuration”.
4 Sélectionnez “Horloge”.Modification de la lumino-
sité des éclairages du
tableau de bord
Réglage de la montre

882-1. Combiné d'instruments
COROLLA_D
5Sélectionnez “Réglage auto-
matique par GPS” pour acti-
ver.
■Réglage manuel de la
montre
Entune Audio (sauf pour les
États-Unis)
1 Appuyez sur le bouton
“MENU”.
2 Sélectionnez “Configuration”
sur l'écran “Menu”.
3 Sélectionnez “Général” sur
l'écran “Configuration”.
4 Sélectionnez “Horloge”.
5 Réglez l'heure affichée.
 Heure: Sélectionnez “-” ou “+”
de “Heures” pour régler
l'heure.
 Minute: Sélectionnez “-” ou
“+” de “Minutes” pour régler
les minutes.
 “:00”: Sélectionnez pour
régler la montre au début de
l'heure la plus proche.
par ex.
1:00 à 1:29  1:00
1:30 à 1:59  2:00
Entune Audio (pour les
États-Unis)/Entune Audio
Plus
1 Appuyez sur le bouton
“MENU”.
2 Sélectionnez “Configuration”
sur l'écran “Menu”.
3 Sélectionnez “Général” sur
l'écran “Configuration”. 4
Sélectionnez “Horloge”.
5 Sélectionnez “Réglage auto-
matique par GPS” pour
désactiver.
6 Réglez l'heure affichée.
 Heure: Sélectionnez “-” ou “+”
de “Heures” pour régler
l'heure.
 Minute: Sélectionnez “-” ou
“+” de “Minutes” pour régler
les minutes.
 “:00”: Sélectionnez pour
régler la montre au début de
l'heure la plus proche.
par ex.
1:00 à 1:29  1:00
1:30 à 1:59  2:00
■Réglage du fuseau horaire
(Entune Audio [pour les
États-Unis]/Entune Audio
Plus)
1 Appuyez sur le bouton
“MENU”.
2 Sélectionnez “Configuration”
sur l'écran “Menu”.
3 Sélectionnez “Général” sur
l'écran “Configuration”.
4 Sélectionnez “Horloge”.
5 Sélectionnez “Fuseau
horaire”.
Sélectionnez le fuseau horaire
souhaité.
