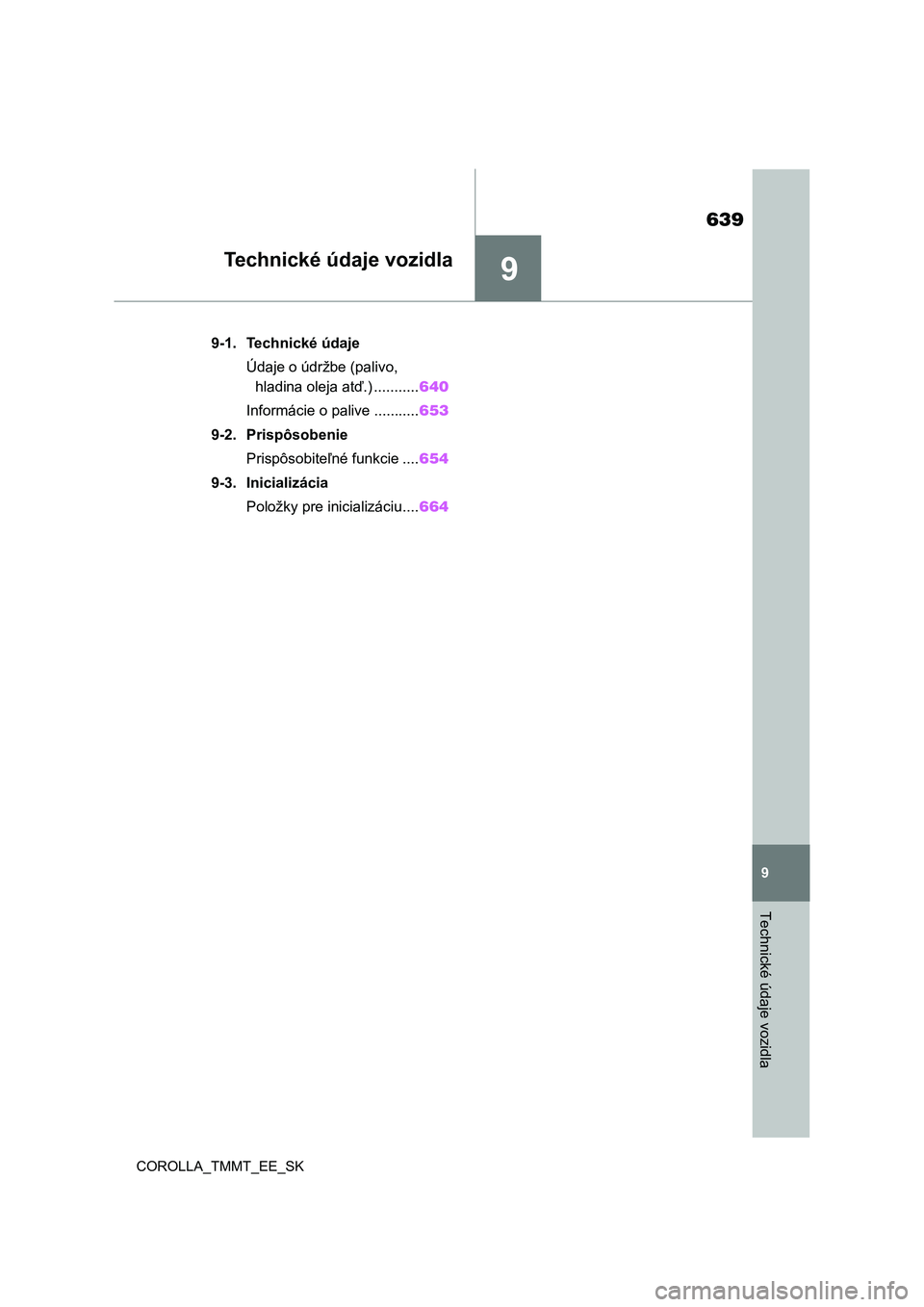

TOYOTA COROLLA 2020 Návod na použitie (in Slovakian)

9
639
9
Technické údaje vozidla
COROLLA_TMMT_EE_SK
Technické údaje vozidla
.9-1. Technické údaje
Údaje o údržbe (palivo,
hladina oleja atď.) ...........640
Informácie o palive ...........653
9-2. Prispôsobenie
Prispôsobiteľné funkcie ....654
9-3. Inicializácia
Položky pre inicializáciu....664

6409-1. Technické údaje
COROLLA_TMMT_EE_SK
9-1.Technické údaje
*1: Vozidlá bez zaťaženia
*2: Motor M15A-FKS
*3: Vozidlá s výbavou pre nerovné vozovky
*4: Motor 1ZR-FAE s Multidrive
*5: Motor 1ZR-FAE s manuálnou prevodovkou

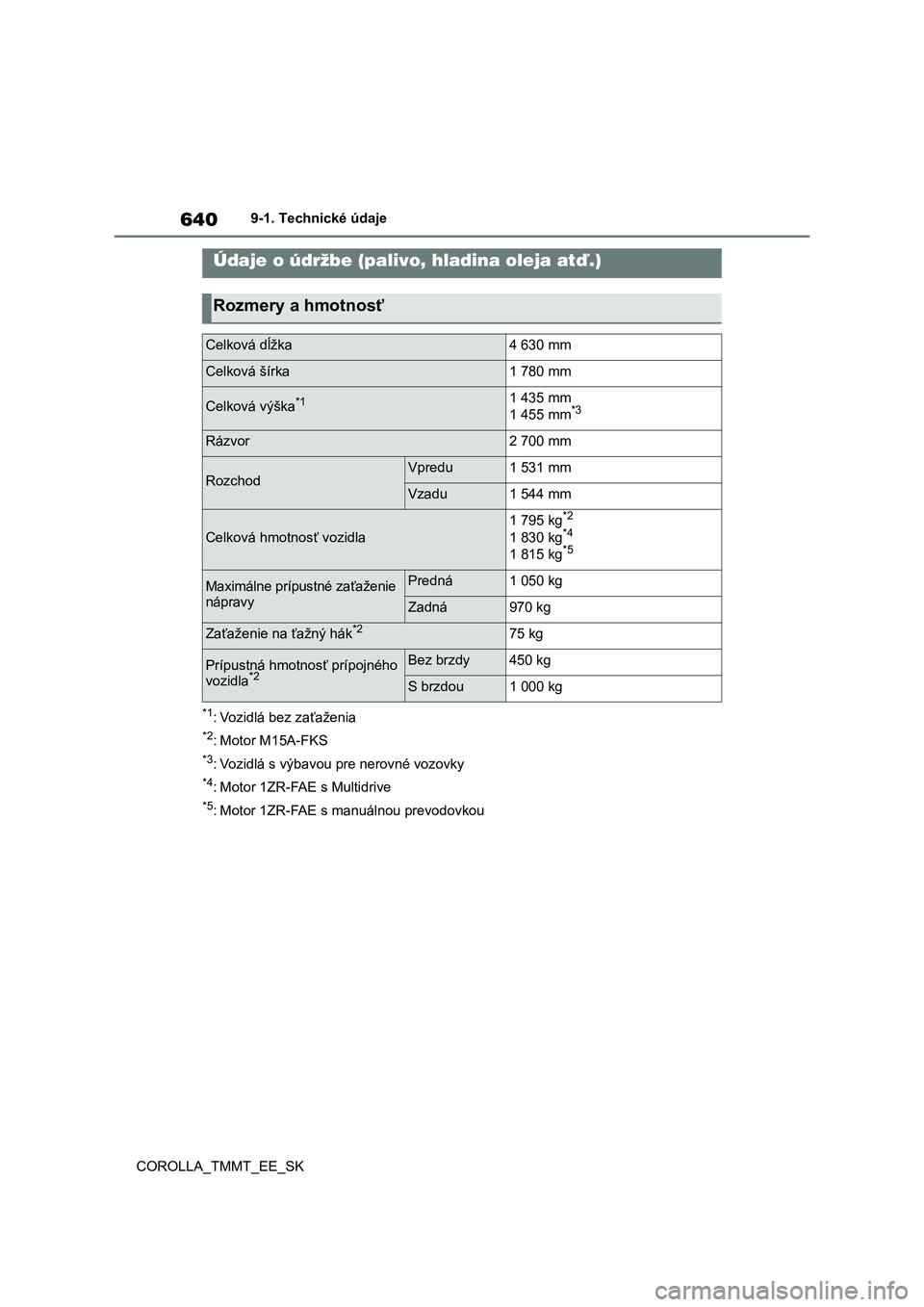

Údaje o údržbe (palivo, hladina oleja atď.)
Rozmery a hmotnosť
Celková dĺžka4 630 mm
Celková šírka1 780 mm
Celková výška*11 435 mm
1 455 mm*3
Rázvor2 700 mm
RozchodVpredu1 531 mm
Vzadu1 544 mm
Celková hmotnosť vozidla
1 795 kg*2
1 830 kg*4
1 815 kg*5
Maximálne prípustné zaťaženie
nápravyPredná1 050 kg
Zadná970 kg
Zaťaženie na ťažný hák*275 kg
Prípustná hmotnosť prípojného
vozidla*2Bez brzdy450 kg
S brzdou1 000 kg

641
9
9-1. Technické údaje
Technické údaje vozidla
COROLLA_TMMT_EE_SK

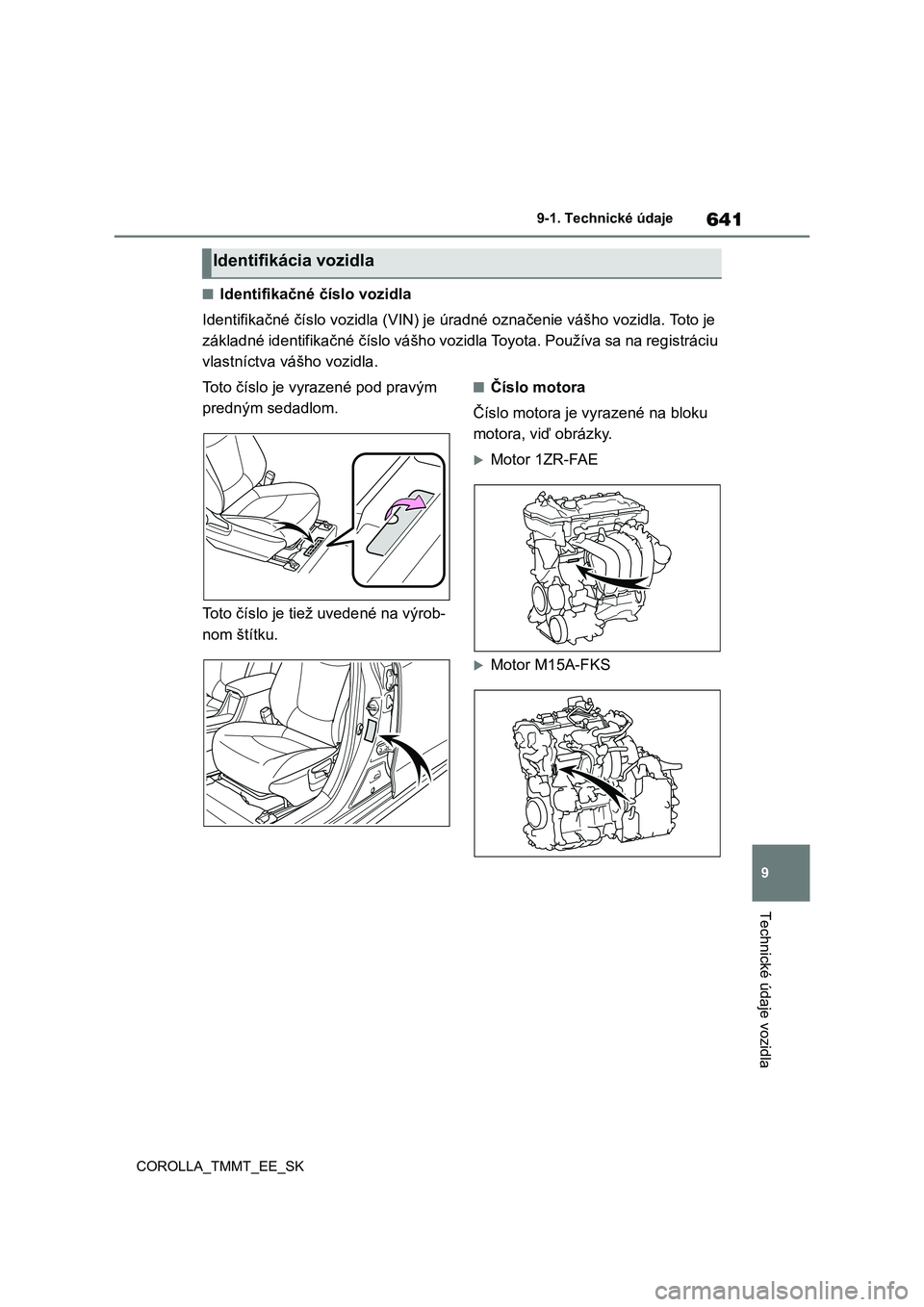

■Identifikačné č íslo vozidla
Identifikačné číslo vozidla (VIN) je úradné označenie vášho vozidla. Toto je
základné identifikačné číslo vášho vozidla Toyota. Používa sa n a registráciu
vlastníctva vášho vozidla.
Toto číslo je vyra zené pod pravým
predným sedadlom.
Toto číslo je tiež uvedené na výrob-
nom štítku.
■Číslo motora
Číslo motora je vy razené na bloku
motora, viď obrázky.
Motor 1ZR-FAE
Motor M15A-FKS
Identifikácia vozidla

6429-1. Technické údaje
COROLLA_TMMT_EE_SK

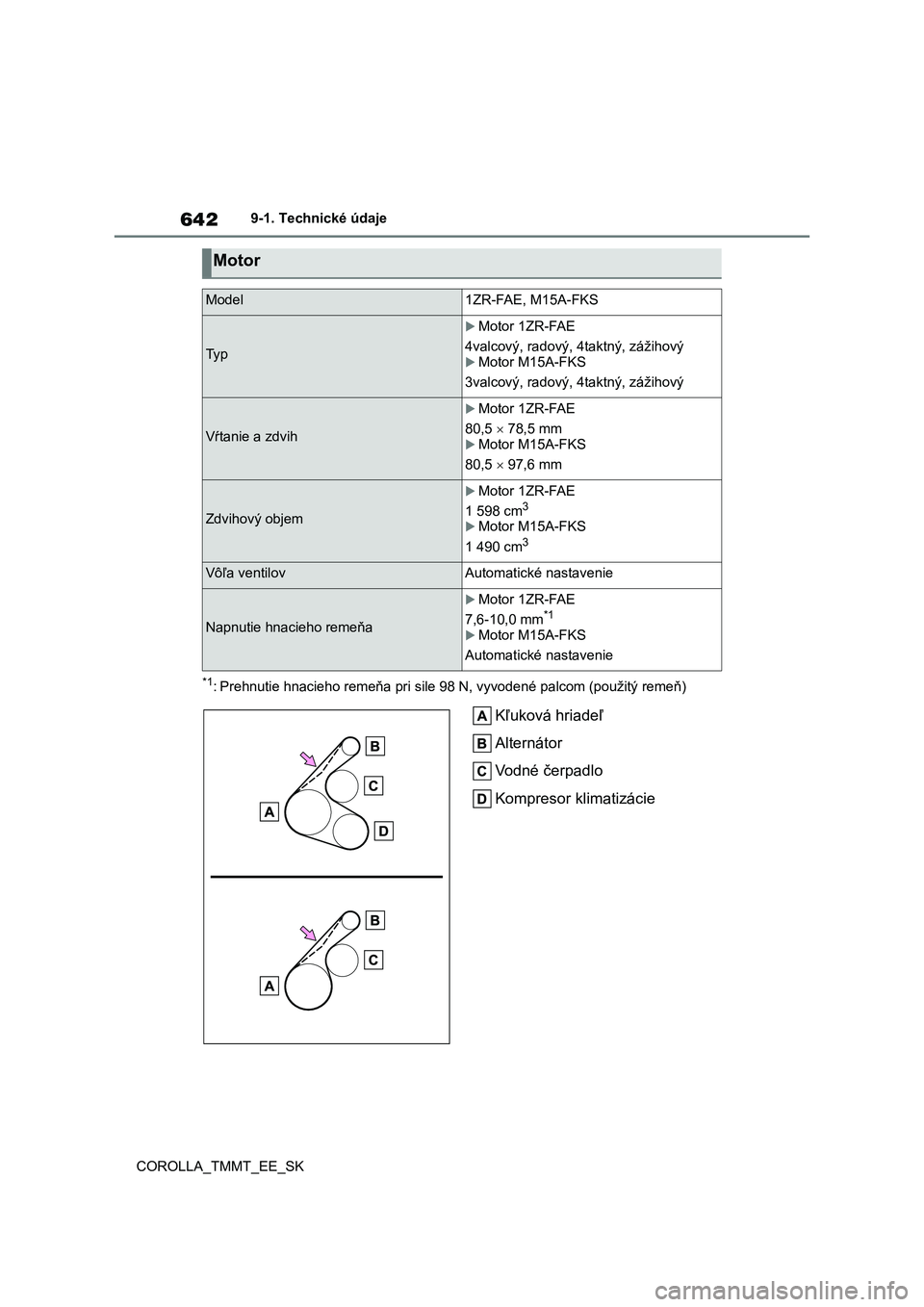

*1: Prehnutie hnacieho remeňa pri s ile 98 N, vyvodené palcom (použitý remeň)
Kľuková hriadeľ
Alternátor
Vodné čerpadlo
Kompresor klimatizácie
Motor
Model1ZR-FAE, M15A-FKS
Ty p
Motor 1ZR-FAE
4valcový, radový, 4 taktný, zážihový
Motor M15A-FKS
3valcový, radový, 4 taktný, zážihový
Vŕtanie a zdvih
Motor 1ZR-FAE
80,5  78,5 mm
Motor M15A-FKS
80,5  97,6 mm
Zdvihový objem
Motor 1ZR-FAE
1 598 cm3
Motor M15A-FKS
1 490 cm3
Vôľa ventilovAutomatické nastavenie
Napnutie hnacieho remeňa
Motor 1ZR-FAE
7,6-10,0 mm*1
Motor M15A-FKS
Automatické nastavenie

643
9
9-1. Technické údaje
Technické údaje vozidla
COROLLA_TMMT_EE_SK
■Objem oleja (Vy pustenie a na-
plnenie [Menovitý*])
Motor 1ZR-FAE
Motor M15A-FKS
*: Objem motorového oleja je referenč-
né množstvo, ktoré sa používa pri vý-
mene motorového oleja. Zahrejte a vypnite motor, počkajte dlhšie ako
5 minút a skontrolujte hladinu oleja na
odmerke.
■Voľba motorového oleja
(motor 1ZR-FAE)
Vo vašom vozidle je použitý olej
"Toyota Genuine Motor Oil". Toyota
odporúča používať schválený olej
"Toyota Genuine Motor Oil". Môžete
použiť tiež iný mot orový olej rovna-
kej kvality.
Trieda oleja:
0W-20 a 5W-30:
Viacrozsahový motorový olej API
triedy SL "Energy-Conserving", SM
"Energy Conserving", SN "Re-
source-Conserving" alebo SN PLUS
"Resource-Conserving"; alebo ILSAC
Odporúčaná visk ozita (SAE):
Palivo
Typ paliva
Keď nájdete tieto typy palivových štítkov
na čerpacej stanici, použite iba palivo s jedným z nasledujúcich štítkov.
Oblasť EU:
Iba bezolovnatý benzín odpovedajúci Európskej norme EN228
Okrem oblasti EU:
Iba bezolovnatý benzín
Oktánové číslo95 alebo vyššie
Objem palivovej nádrže (Menovitý)50,0 litrov
Systém mazania
S filtrom4,2 litra
Bez filtra3,9 litra
S filtrom3,4 litra
Bez filtra3,2 litra

6449-1. Technické údaje
COROLLA_TMMT_EE_SK

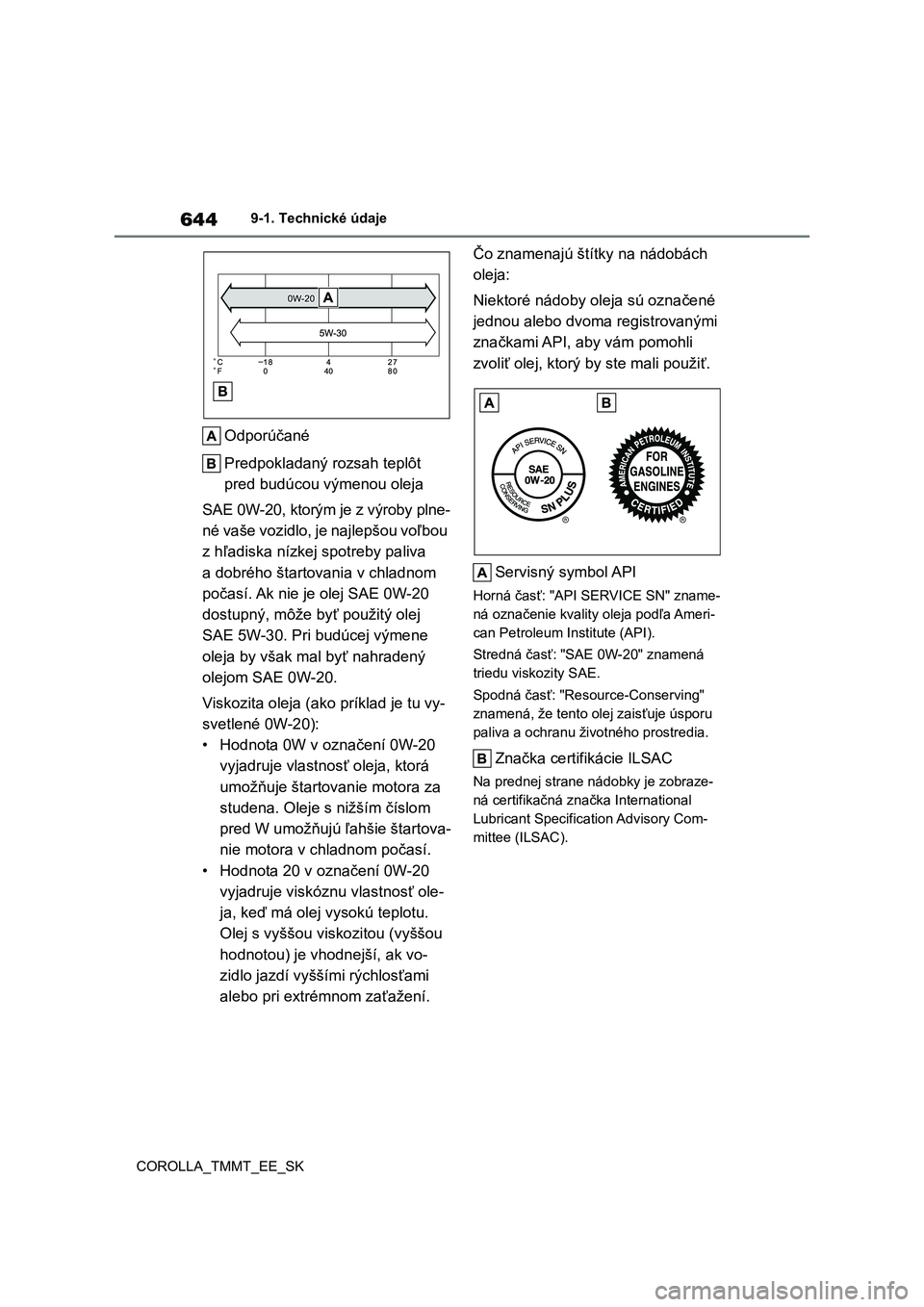

Odporúčané
Predpokladaný rozsah teplôt
pred budúcou výmenou oleja
SAE 0W-20, ktorým je z výroby plne-
né vaše vozidlo, je najlepšou voľbou
z hľadiska nízkej spotreby paliva
a dobrého štartovania v chladnom
počasí. Ak nie je olej SAE 0W-20
dostupný, môže byť použitý olej
SAE 5W-30. Pri budúcej výmene
oleja by však mal byť nahradený
olejom SAE 0W-20.
Viskozita oleja (ak o príklad je tu vy-
svetlené 0W-20):
• Hodnota 0W v označení 0W-20
vyjadruje vlastnosť oleja, ktorá
umožňuje štartovanie motora za
studena. Oleje s nižším číslom
pred W umožňujú ľahšie štartova-
nie motora v chladnom počasí.
• Hodnota 20 v označení 0W-20
vyjadruje viskóznu vlastnosť ole-
ja, keď má olej vysokú teplotu.
Olej s vyššou viskozitou (vyššou
hodnotou) je vhodnejší, ak vo-
zidlo jazdí vyššími rýchlosťami
alebo pri extrémnom zaťažení.
Čo znamenajú štítky na nádobách
oleja:
Niektoré nádoby oleja sú označené
jednou alebo dvoma registrovanými
značkami API, aby vám pomohli
zvoliť olej, ktorý b y ste mali použiť.
Servisný symbol API
Horná časť: "API SERVICE SN" zname-
ná označenie kvality oleja podľa Ameri-
can Petroleum Institute (API).
Stredná časť: "SAE 0W-20" znamená
triedu viskozity SAE.
Spodná časť: "Resource-Conserving"
znamená, že tento olej zaisťuje úsporu
paliva a ochranu živo tného prostredia.
Značka certifikácie ILSAC
Na prednej strane nádobky je zobraze-
ná certifikačná značka International
Lubricant Specification Advisory Com-
mittee (ILSAC).

645
9
9-1. Technické údaje
Technické údaje vozidla
COROLLA_TMMT_EE_SK

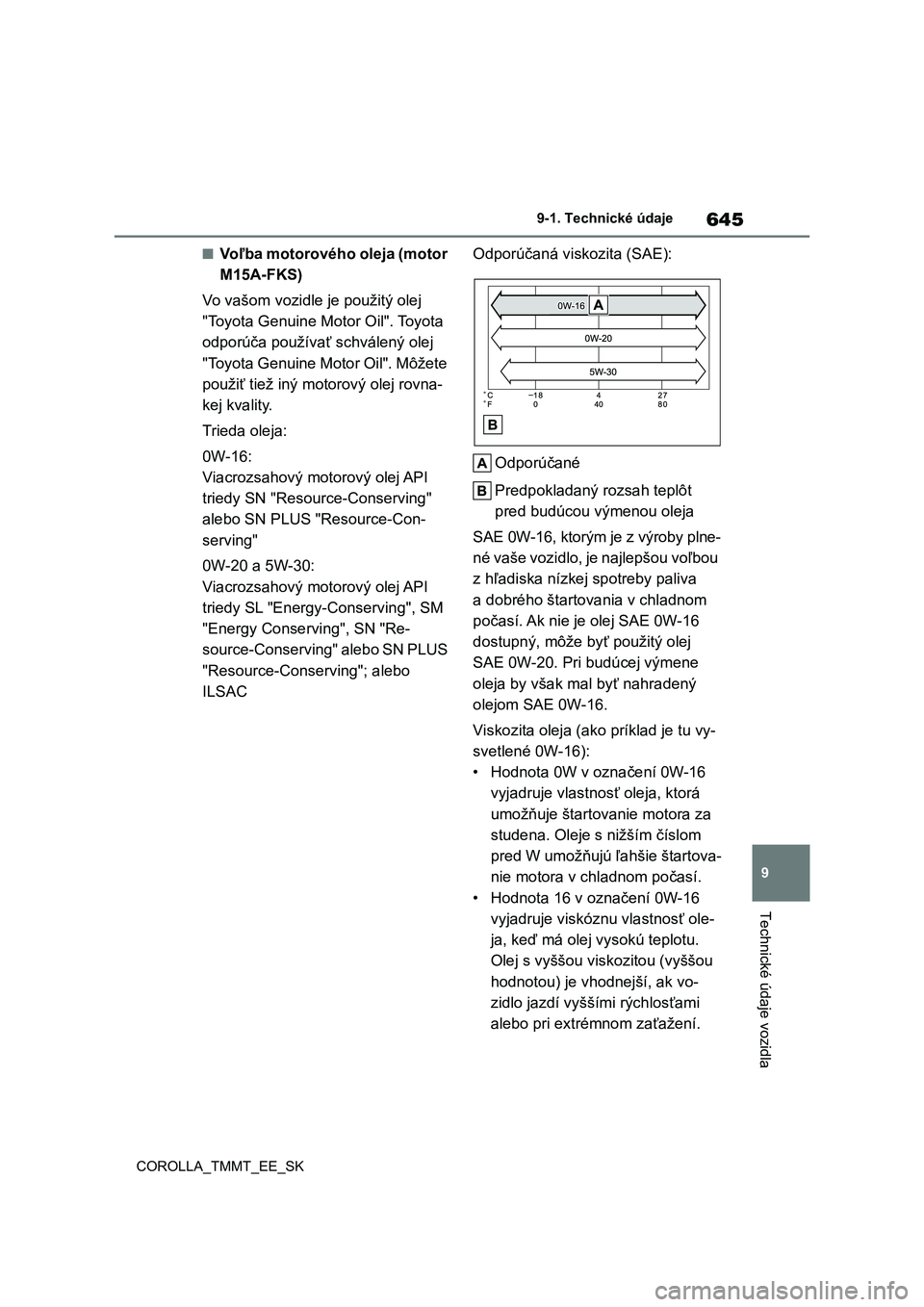

■Voľba motorového oleja (motor
M15A-FKS)
Vo vašom vozidle je použitý olej
"Toyota Genuine Motor Oil". Toyota
odporúča používať schválený olej
"Toyota Genuine Motor Oil". Môžete
použiť tiež iný motorový olej rovna-
kej kvality.
Trieda oleja:
0W-16:
Viacrozsahový motorový olej API
triedy SN "Resource-Conserving"
alebo SN PLUS "Resource-Con-
serving"
0W-20 a 5W-30:
Viacrozsahový motorový olej API
triedy SL "Energy-Conserving", SM
"Energy Conserving", SN "Re-
source-Conserving" alebo SN PLUS
"Resource-Conserving"; alebo
ILSAC
Odporúčaná visk ozita (SAE):
Odporúčané
Predpokladaný rozsah teplôt
pred budúcou vý menou oleja
SAE 0W-16, ktorým je z výroby plne-
né vaše vozidlo, je najlepšou voľbou
z hľadiska nízkej spotreby paliva
a dobrého štartovania v chladnom
počasí. Ak nie je olej SAE 0W-16
dostupný, môže byť použitý olej
SAE 0W-20. Pri budúcej výmene
oleja by však mal byť nahradený
olejom SAE 0W-16.
Viskozita oleja (ako príklad je tu vy-
svetlené 0W-16):
• Hodnota 0W v označení 0W-16
vyjadruje vlastnosť oleja, ktorá
umožňuje štartovanie motora za
studena. Oleje s nižším číslom
pred W umožňujú ľahšie štartova-
nie motora v chladnom počasí.
• Hodnota 16 v označení 0W-16
vyjadruje viskóznu vlastnosť ole-
ja, keď má olej vysokú teplotu.
Olej s vyššou viskozitou (vyššou
hodnotou) je vh odnejší, ak vo-
zidlo jazdí vyššími rýchlosťami
alebo pri extrémnom zaťažení.

6469-1. Technické údaje
COROLLA_TMMT_EE_SK

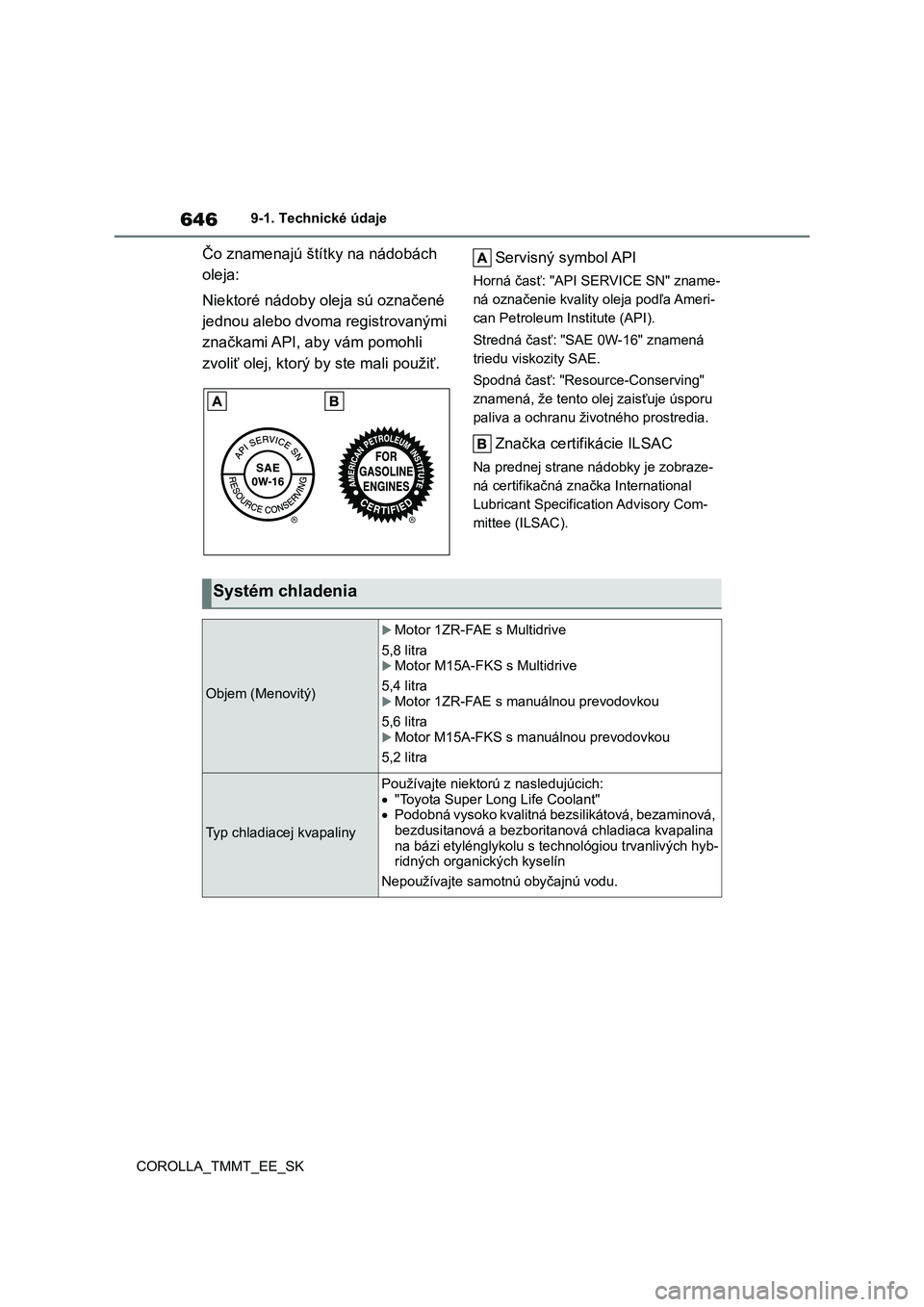

Čo znamenajú štítky na nádobách
oleja:
Niektoré nádoby oleja sú označené
jednou alebo dvoma registrovanými
značkami API, aby vám pomohli
zvoliť olej, ktorý b y ste mali použiť.
Servisný symbol API
Horná časť: "API SERVICE SN" zname-
ná označenie kvality oleja podľa Ameri-
can Petroleum Institute (API).
Stredná časť: "SAE 0W-16" znamená
triedu viskozity SAE.
Spodná časť: "Resource-Conserving"
znamená, že tento olej zaisťuje úsporu
paliva a ochranu živo tného prostredia.
Značka certifikácie ILSAC
Na prednej strane nádobky je zobraze-
ná certifikačná značka International
Lubricant Specification Advisory Com-
mittee (ILSAC).
Systém chladenia
Objem (Menovitý)
Motor 1ZR-FAE s Multidrive
5,8 litra
Motor M15A-FKS s Multidrive
5,4 litra
Motor 1ZR-FAE s manuálnou prevodovkou
5,6 litraMotor M15A-FKS s manuálnou prevodovkou
5,2 litra
Typ chladiacej kvapaliny
Používajte niektorú z nasledujúcich:
 "Toyota Super Long Life Coolant"
 Podobná vysoko kvalitná bezsilikátová, bezaminová, bezdusitanová a bezborit anová chladiaca kvapalina
na bázi etylénglykolu s technológiou trvanlivých hyb-
ridných organ ických kyselín
Nepoužívajte samotnú obyčajnú vodu.

647
9
9-1. Technické údaje
Technické údaje vozidla
COROLLA_TMMT_EE_SK
*: Objem kvapaliny je r eferenčné množstvo.
Ak je nutná výmena, k ontaktujte ktoréhokoľvek autorizovaného predajcu alebo
servis Toyota, alebo ktorýk oľvek spoľahlivý servis.

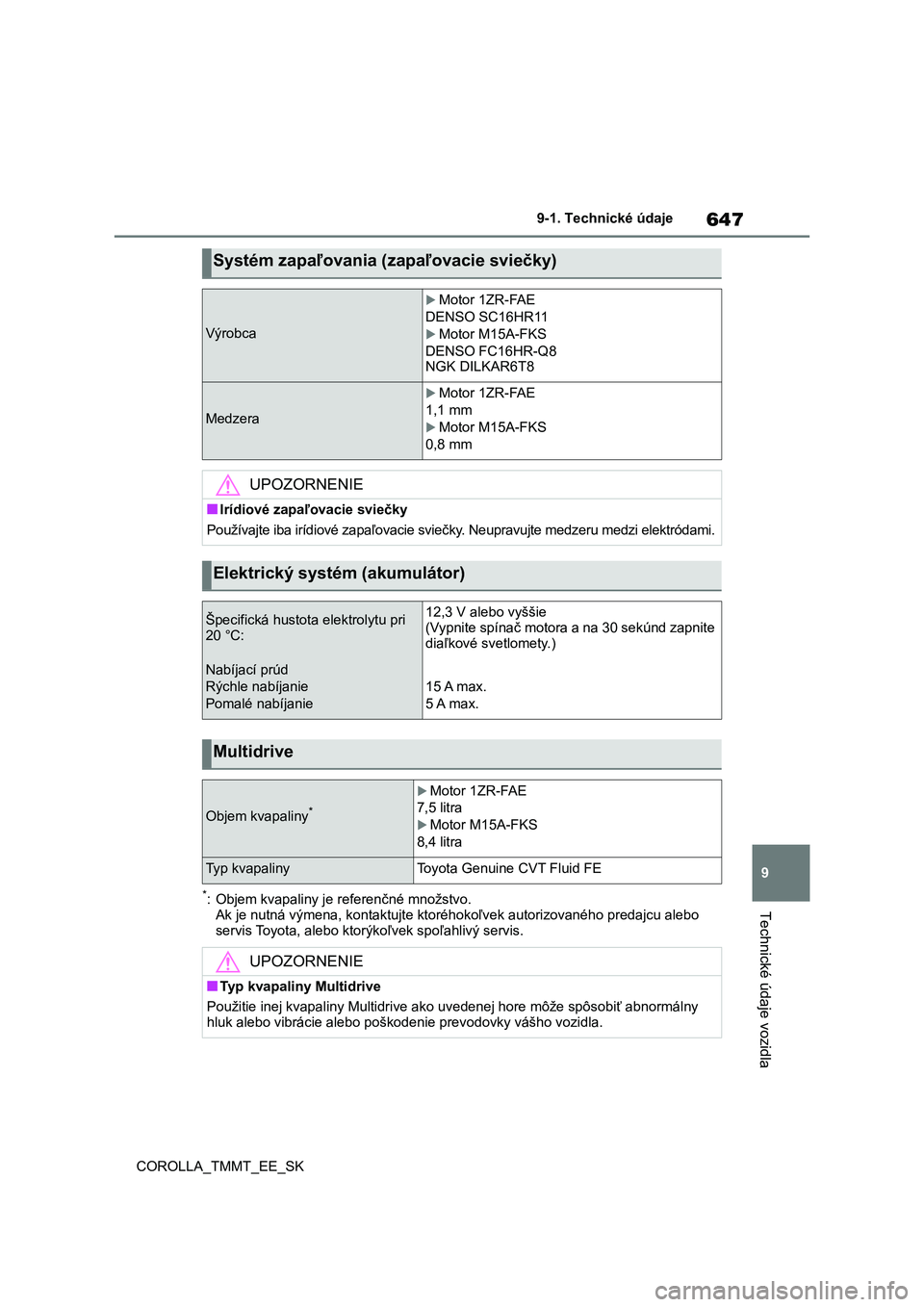

Systém zapaľovania (zapaľovacie sviečky)
Výrobca
Motor 1ZR-FAE
DENSO SC16HR11
Motor M15A-FKS
DENSO FC16HR-Q8
NGK DILKAR6T8
Medzera
Motor 1ZR-FAE
1,1 mm
Motor M15A-FKS
0,8 mm
UPOZORNENIE
■Irídiové zapaľovacie sviečky
Používajte iba irídiové zapaľovac ie sviečky. Neupravujte medzeru medzi elektródami.
Elektrický systém (akumulátor)
Špecifická hustota elektrolytu pri
20 °C:
12,3 V alebo vyššie
(Vypnite spínač motora a na 30 sekúnd zapnite diaľkové svetlomety.)
Nabíjací prúd
Rýchle nabíjanie
Pomalé nabíjanie
15 A max.
5 A max.
Multidrive
Objem kvapaliny*
Motor 1ZR-FAE
7,5 litra
Motor M15A-FKS
8,4 litra
Typ kvapalinyToyota Genuine CVT Fluid FE
UPOZORNENIE
■Typ kvapaliny Multidrive
Použitie inej kvapaliny Multidri ve ako uvedenej hore môže spôsobiť abnormálny
hluk alebo vibrácie alebo poškodenie prevodovky vášho vozidla.

6489-1. Technické údaje
COROLLA_TMMT_EE_SK
Manuálna prevodovka
Objem prevodového oleja (Menovitý)
Motor 1ZR-FAE
2,4 litra
Motor M15A-FKS
2,1 litra
Typ prevodového oleja"TOYOTA Genuine Manual Transmission Gear
Oil LV GL-4 75W" alebo ekvivalentný
UPOZORNENIE
■Typ prevodového oleja manuálnej prevodovky
●Uvedomte si, že v závislosti na jednotlivých vlastnostiach použitého prevodové- ho oleja alebo prevádzkových podm ienkach môžu byť zvuk pri voľnobehu, citli-
vosť radenia a/alebo spotreba paliva rozdielne alebo ovplyvnené, a môže dôjsť
k poškodeniu prevodovky. Pre dosiahnutie optimálneho výkonu odporúča Toyota používať "TOYOTA Genu-
ine Manual Transmission Gear Oil LV GL-4 75W".
●Vaše vozidlo je z výroby naplnené "TOYOTA Genuine Manual Transm ission Gear
Oil LV GL-4 75W".
Používajte "TOYOTA Genuine Manual Transmission Gear Oil LV GL-4 75W" schválený spoločnosťou Toyota alebo ekvivalentný olej rovnakej kvality, ktorý
spĺňa hore uvedené špecifikácie.
Pre ďalšie podrobnosti kontaktujte ktoréhokoľvek autorizovaného predajcu alebo servis Toyota, alebo ktorýko ľvek spoľahlivý servis.
Spojka
Voľný chod pedálu3-15 mm
Typ kvapalinySAE J1703 alebo FMVSS No.116 DOT 3
SAE J1704 alebo FMVSS No.116 DOT 4
