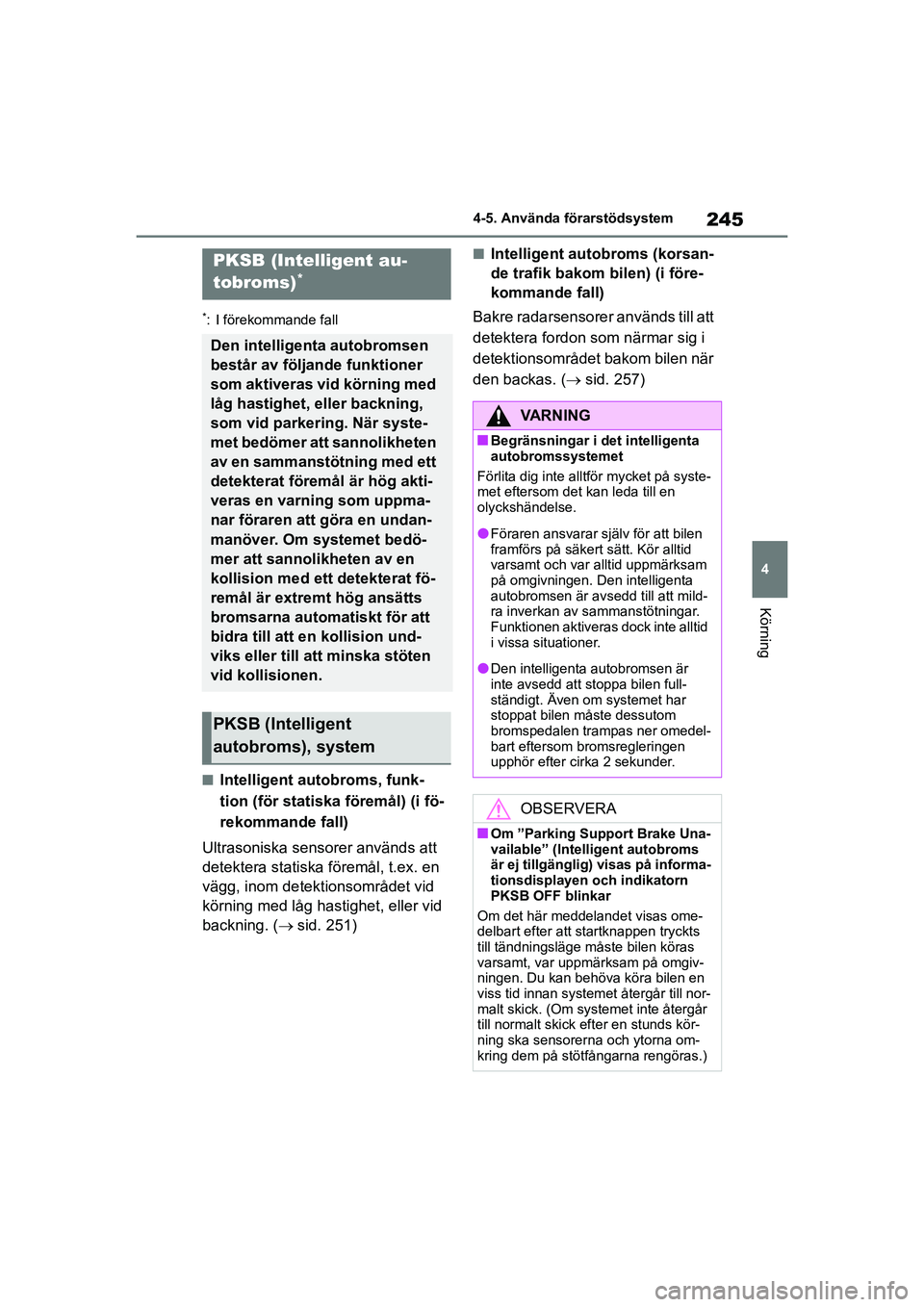

245
4
4-5. Använda förarstödsystem
Körning
COROLLA HV_TMMT_OM12P19SE
*: I förekommande fall
nIntelligent autobroms, funk-
tion (för statiska föremål) (i fö-
rekommande fall)
Ultrasoniska sensorer används att
detektera statiska föremål, t.ex. en
vägg, inom detektionsområdet vid
körning med låg hastighet, eller vid
backning. ( sid. 251)
nIntelligent autobroms (korsan-
de trafik bakom bilen) (i före-
kommande fall)
Bakre radarsensorer används till att
detektera fordon som närmar sig i
detektionsområdet bakom bilen när
den backas. ( sid. 257)PKSB (Intelligent au-
tobroms)
*
Den intelligenta autobromsen
består av följande funktioner
som aktiveras vid körning med
låg hastighet, eller backning,
som vid parkering. När syste-
met bedömer att sannolikheten
av en sammanstötning med ett
detekterat föremål är hög akti-
veras en varning som uppma-
nar föraren att göra en undan-
manöver. Om systemet bedö-
mer att sannolikheten av en
kollision med ett detekterat fö-
remål är extremt hög ansätts
bromsarna automatiskt för att
bidra till att en kollision und-
viks eller till att minska stöten
vid kollisionen.
PKSB (Intelligent
autobroms), system
VARNING
nBegränsningar i det intelligenta
autobromssystemet
Förlita dig inte all tför mycket på syste-
met eftersom det kan leda till en
olyckshändelse.
lFöraren ansvarar själv för att bilen
framförs på säkert sätt. Kör alltid
varsamt och var alltid uppmärksam
på omgivningen. Den intelligenta
autobromsen är avsedd till att mild-
ra inverkan av sammanstötningar.
Funktionen aktiveras dock inte alltid
i vissa situationer.
lDen intelligenta autobromsen är
inte avsedd att stoppa bilen full-
ständigt. Även om systemet har
stoppat bilen måste dessutom
bromspedalen trampas ner omedel-
bart eftersom bromsregleringen
upphör efter cirka 2 sekunder.
OBSERVERA
nOm ”Parking Support Brake Una-
vailable” (Intelligent autobroms
är ej tillgänglig) visas på informa-
tionsdisplayen och indikatorn
PKSB OFF blinkar
Om det här meddelandet visas ome-
delbart efter att startknappen tryckts
till tändningsläge måste bilen köras
varsamt, var uppmärksam på omgiv-
ningen. Du kan behöva köra bilen en
viss tid innan systemet återgår till nor-
malt skick. (Om system et inte återgår
till normalt skick ef ter en stunds kör-
ning ska sensorerna och ytorna om-
kring dem på stötfångarna rengöras.)
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 245 Wednesday, March 3, 2021 9:48 AM

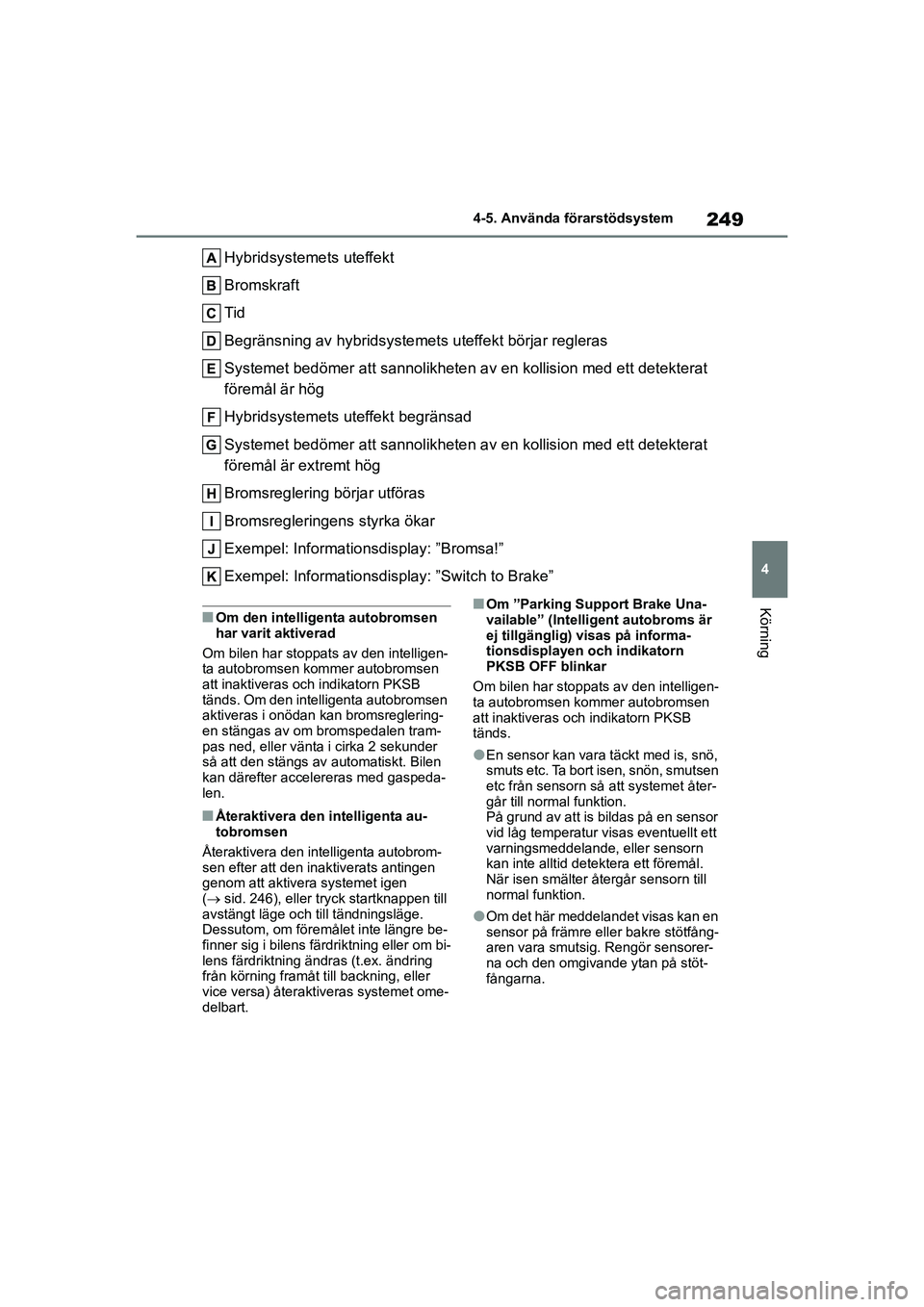

249
4
4-5. Använda förarstödsystem
Körning
COROLLA HV_TMMT_OM12P19SE
Hybridsystemets uteffekt
Bromskraft
Tid
Begränsning av hybridsystemet
s uteffekt börjar regleras
Systemet bedömer att sa nnolikheten av en kollision med ett detekterat
föremål är hög
Hybridsystemets uteffekt begränsad
Systemet bedömer att sa nnolikheten av en kollision med ett detekterat
föremål är extremt hög
Bromsreglering börjar utföras
Bromsregleringens styrka ökar
Exempel: Informationsdisplay: ”Bromsa!”
Exempel: Informationsdisplay: ”Switch to Brake”
nOm den intelligenta autobromsen
har varit aktiverad
Om bilen har stoppats av den intelligen-
ta autobromsen kommer autobromsen
att inaktiveras och indikatorn PKSB
tänds. Om den intelligenta autobromsen
aktiveras i onödan kan bromsreglering-
en stängas av om bromspedalen tram-
pas ned, eller vänta i cirka 2 sekunder
så att den stängs av automatiskt. Bilen
kan därefter accelereras med gaspeda-
len.
nÅteraktivera den intelligenta au-
tobromsen
Återaktivera den intelligenta autobrom-
sen efter att den inaktiverats antingen
genom att aktivera systemet igen
( sid. 246), eller tryck startknappen till
avstängt läge och till tändningsläge.
Dessutom, om föremå let inte längre be-
finner sig i bilens färdriktning eller om bi-
lens färdriktning ändras (t.ex. ändring
från körning framåt till backning, eller
vice versa) återaktiveras systemet ome-
delbart.
nOm ”Parking Support Brake Una-
vailable” (Intelligent autobroms är
ej tillgänglig) visas på informa-
tionsdisplayen och indikatorn
PKSB OFF blinkar
Om bilen har stoppats av den intelligen-
ta autobromsen kommer autobromsen
att inaktiveras och indikatorn PKSB
tänds.
lEn sensor kan vara täckt med is, snö,
smuts etc. Ta bort isen, snön, smutsen
etc från sensorn så att systemet åter-
går till normal funktion.
På grund av att is bildas på en sensor
vid låg temperatur visas eventuellt ett
varningsmeddelande, eller sensorn
kan inte alltid detektera ett föremål.
När isen smälter återgår sensorn till
normal funktion.
lOm det här meddelandet visas kan en
sensor på främre eller bakre stötfång-
aren vara smutsig. Rengör sensorer-
na och den omgivande ytan på stöt-
fångarna.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 249 Wednesday, March 3, 2021 9:48 AM

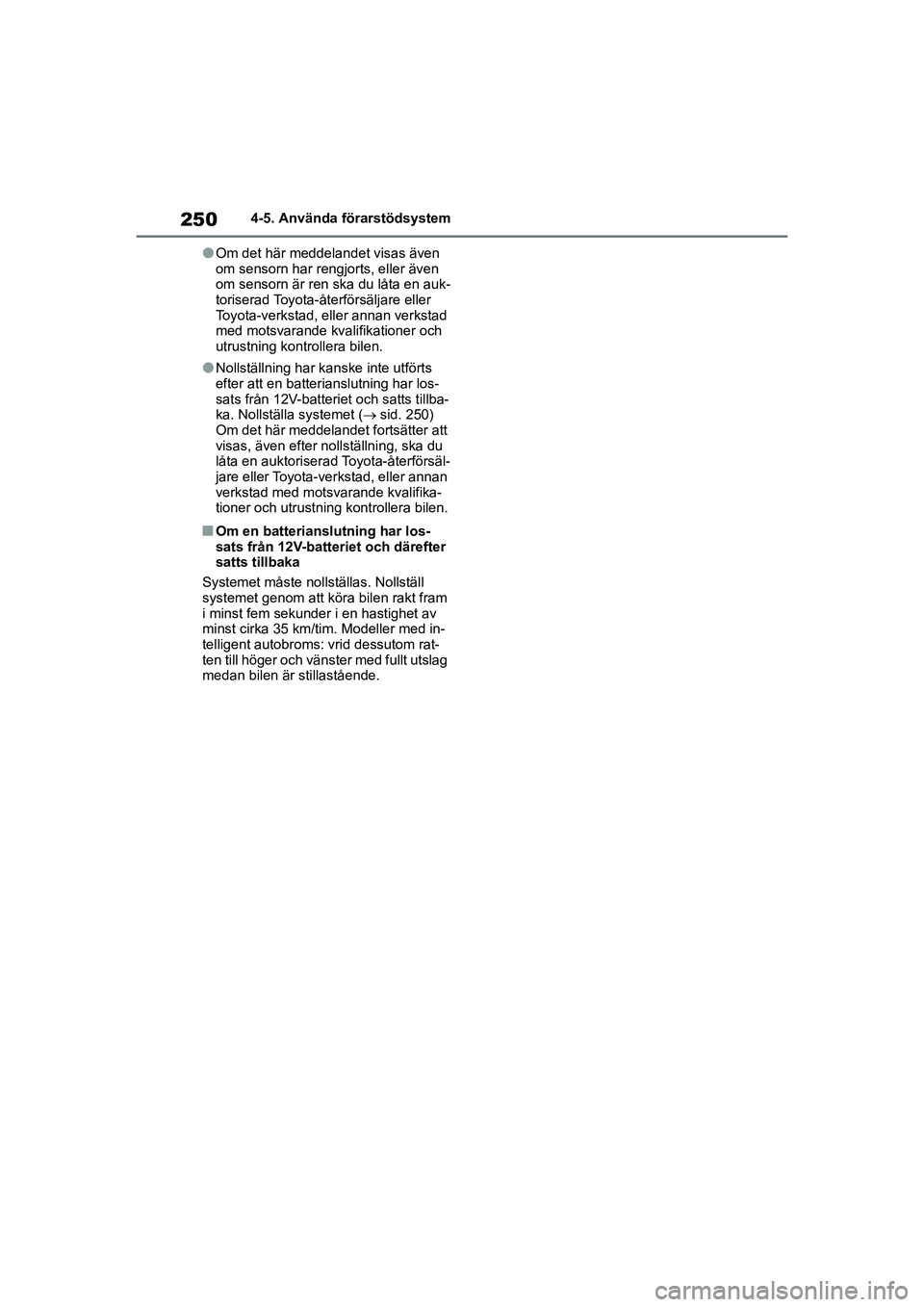

2504-5. Använda förarstödsystem
COROLLA HV_TMMT_OM12P19SE
lOm det här meddelandet visas även
om sensorn har rengjorts, eller även
om sensorn är ren ska du låta en auk-
toriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och
utrustning kontrollera bilen.
lNollställning har kanske inte utförts
efter att en batterianslutning har los-
sats från 12V-batteriet och satts tillba-
ka. Nollställa systemet ( sid. 250)
Om det här meddelandet fortsätter att
visas, även efter nollställning, ska du
låta en auktoriserad Toyota-återförsäl-
jare eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifika-
tioner och utrustning kontrollera bilen.
nOm en batterianslutning har los-
sats från 12V-batteriet och därefter
satts tillbaka
Systemet måste nollställas. Nollställ
systemet genom att köra bilen rakt fram
i minst fem sekunder i en hastighet av
minst cirka 35 km/tim. Modeller med in-
telligent autobroms: vrid dessutom rat-
ten till höger och vänster med fullt utslag
medan bilen är stillastående.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 250 Wednesday, March 3, 2021 9:48 AM

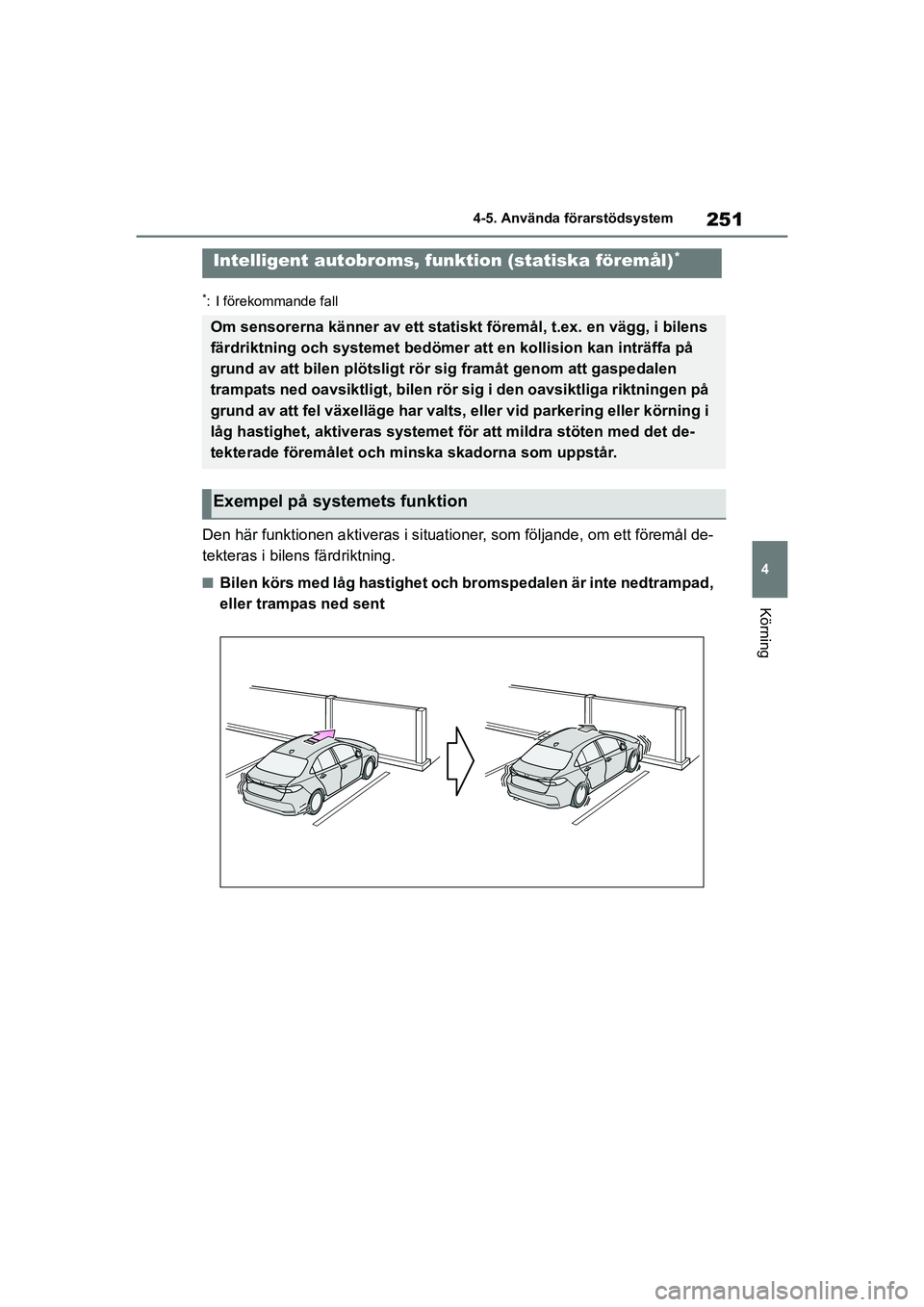

251
4
4-5. Använda förarstödsystem
Körning
COROLLA HV_TMMT_OM12P19SE
*: I förekommande fall
Den här funktionen aktivera
s i situationer, som följande, om ett föremål de-
tekteras i bilens färdriktning.
nBilen körs med låg hastighet och bromspedalen är inte nedtrampad,
eller trampas ned sent
Intelligent autobroms, funktion (statiska föremål)*
Om sensorerna känner av ett statiskt föremål, t.ex. en vägg, i bilens
färdriktning och systemet bedömer at t en kollision kan inträffa på
grund av att bilen plötsligt rör sig framåt genom att gaspedalen
trampats ned oavsiktligt, bilen rör sig i den oavsiktliga riktningen på
grund av att fel växelläge har valts, eller vid parkering eller körning i
låg hastighet, aktiveras systemet för att mildra stöten med det de-
tekterade föremålet och minska skadorna som uppstår.
Exempel på systemets funktion
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 251 Wednesday, March 3, 2021 9:48 AM

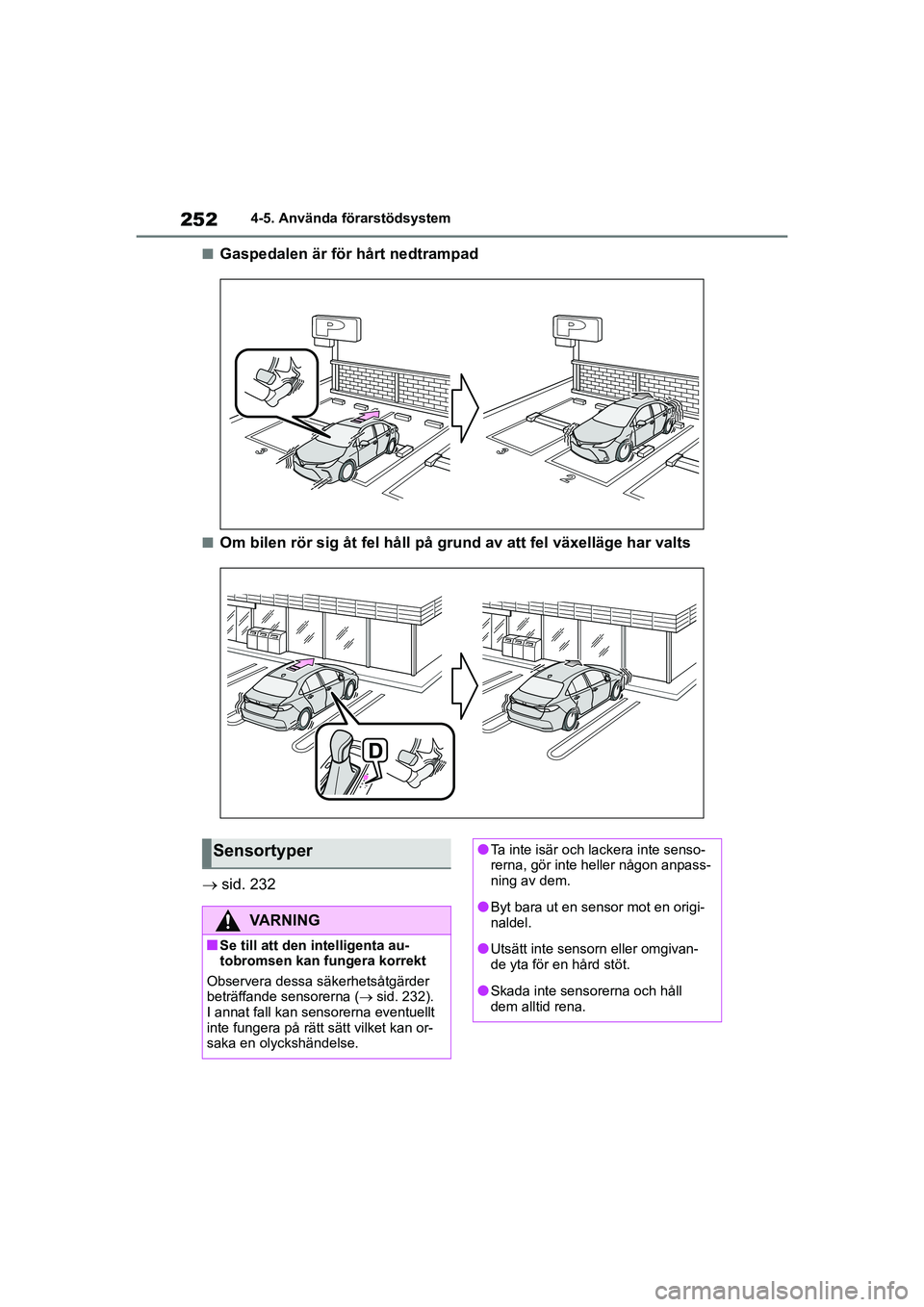

2524-5. Använda förarstödsystem
COROLLA HV_TMMT_OM12P19SE
nGaspedalen är för hårt nedtrampad
nOm bilen rör sig åt fel håll på grund av att fel växelläge har valts
 sid. 232
Sensortyper
VARNING
nSe till att den intelligenta au-
tobromsen kan fungera korrekt
Observera dessa säkerhetsåtgärder
beträffande sensorerna ( sid. 232).
I annat fall kan sensorerna eventuellt
inte fungera på rätt sätt vilket kan or-
saka en olyckshändelse.
lTa inte isär och lackera inte senso-
rerna, gör inte heller någon anpass-
ning av dem.
lByt bara ut en sensor mot en origi-
naldel.
lUtsätt inte sensorn eller omgivan-
de yta för en hård stöt.
lSkada inte sensorerna och håll
dem alltid rena.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 252 Wednesday, March 3, 2021 9:48 AM

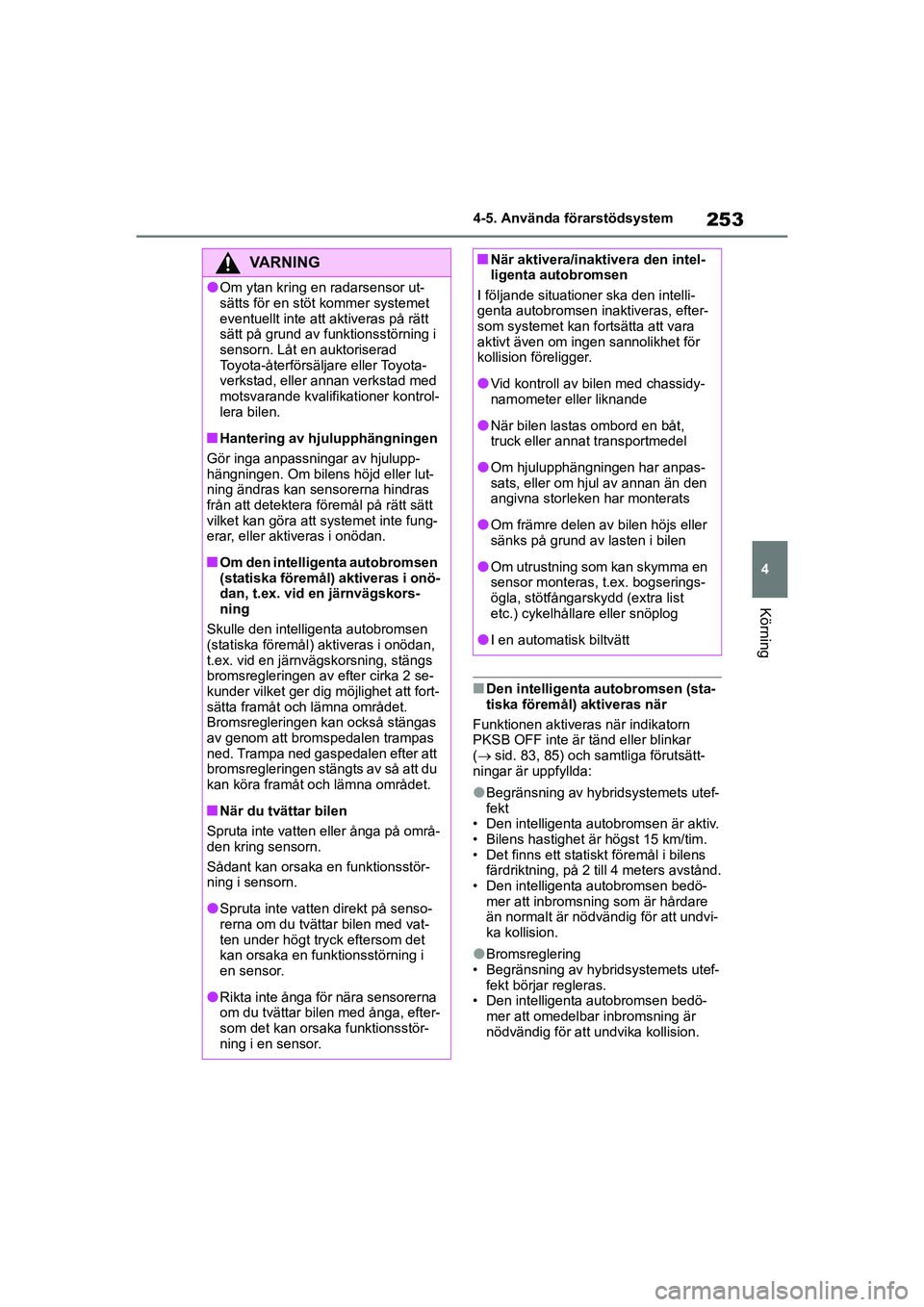

253
4
4-5. Använda förarstödsystem
Körning
COROLLA HV_TMMT_OM12P19SE
nDen intelligenta
autobromsen (sta-
tiska föremål) aktiveras när
Funktionen aktiveras när indikatorn
PKSB OFF inte är tänd eller blinkar
( sid. 83, 85) och samtliga förutsätt-
ningar är uppfyllda:
lBegränsning av hybridsystemets utef-
fekt
• Den intelligenta autobromsen är aktiv.
• Bilens hastighet är högst 15 km/tim.
• Det finns ett statiskt föremål i bilens färdriktning, på 2 till 4 meters avstånd.
• Den intelligenta autobromsen bedö- mer att inbromsning som är hårdare
än normalt är nödvändig för att undvi-
ka kollision.
lBromsreglering
• Begränsning av hybridsystemets utef- fekt börjar regleras.
• Den intelligenta autobromsen bedö-
mer att omedelbar inbromsning är
nödvändig för att undvika kollision.
VARNING
lOm ytan kring en radarsensor ut-
sätts för en stöt kommer systemet
eventuellt inte att aktiveras på rätt
sätt på grund av funktionsstörning i
sensorn. Låt en auktoriserad
Toyota-återförsälja re eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer kontrol-
lera bilen.
nHantering av hjulupphängningen
Gör inga anpassningar av hjulupp-
hängningen. Om bilens höjd eller lut-
ning ändras kan sensorerna hindras
från att detektera föremål på rätt sätt
vilket kan göra att systemet inte fung-
erar, eller aktiveras i onödan.
nOm den intelligenta autobromsen
(statiska föremål) aktiveras i onö-
dan, t.ex. vid en järnvägskors-
ning
Skulle den intelligenta autobromsen
(statiska föremål) aktiveras i onödan,
t.ex. vid en järnvägskorsning, stängs
bromsregleringen av efter cirka 2 se-
kunder vilket ger dig möjlighet att fort-
sätta framåt och lämna området.
Bromsregleringen kan också stängas
av genom att bromspedalen trampas
ned. Trampa ned gaspedalen efter att
bromsregleringen stängts av så att du
kan köra framåt och lämna området.
nNär du tvättar bilen
Spruta inte vatten eller ånga på områ-
den kring sensorn.
Sådant kan orsaka en funktionsstör-
ning i sensorn.
lSpruta inte vatten direkt på senso-
rerna om du tvättar bilen med vat-
ten under högt tryck eftersom det
kan orsaka en funktionsstörning i
en sensor.
lRikta inte ånga för nära sensorerna
om du tvättar bilen med ånga, efter-
som det kan orsaka funktionsstör-
ning i en sensor.
nNär aktivera/inaktivera den intel-
ligenta autobromsen
I följande situationer ska den intelli-
genta autobromsen inaktiveras, efter-
som systemet kan fortsätta att vara
aktivt även om ingen sannolikhet för
kollision föreligger.
lVid kontroll av bilen med chassidy-
namometer eller liknande
lNär bilen lastas ombord en båt,
truck eller annat transportmedel
lOm hjulupphängningen har anpas-
sats, eller om hjul av annan än den
angivna storleken har monterats
lOm främre delen av bilen höjs eller
sänks på grund av lasten i bilen
lOm utrustning som kan skymma en
sensor monteras, t.ex. bogserings-
ögla, stötfångarskydd (extra list
etc.) cykelhållare eller snöplog
lI en automatisk biltvätt
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 253 Wednesday, March 3, 2021 9:48 AM

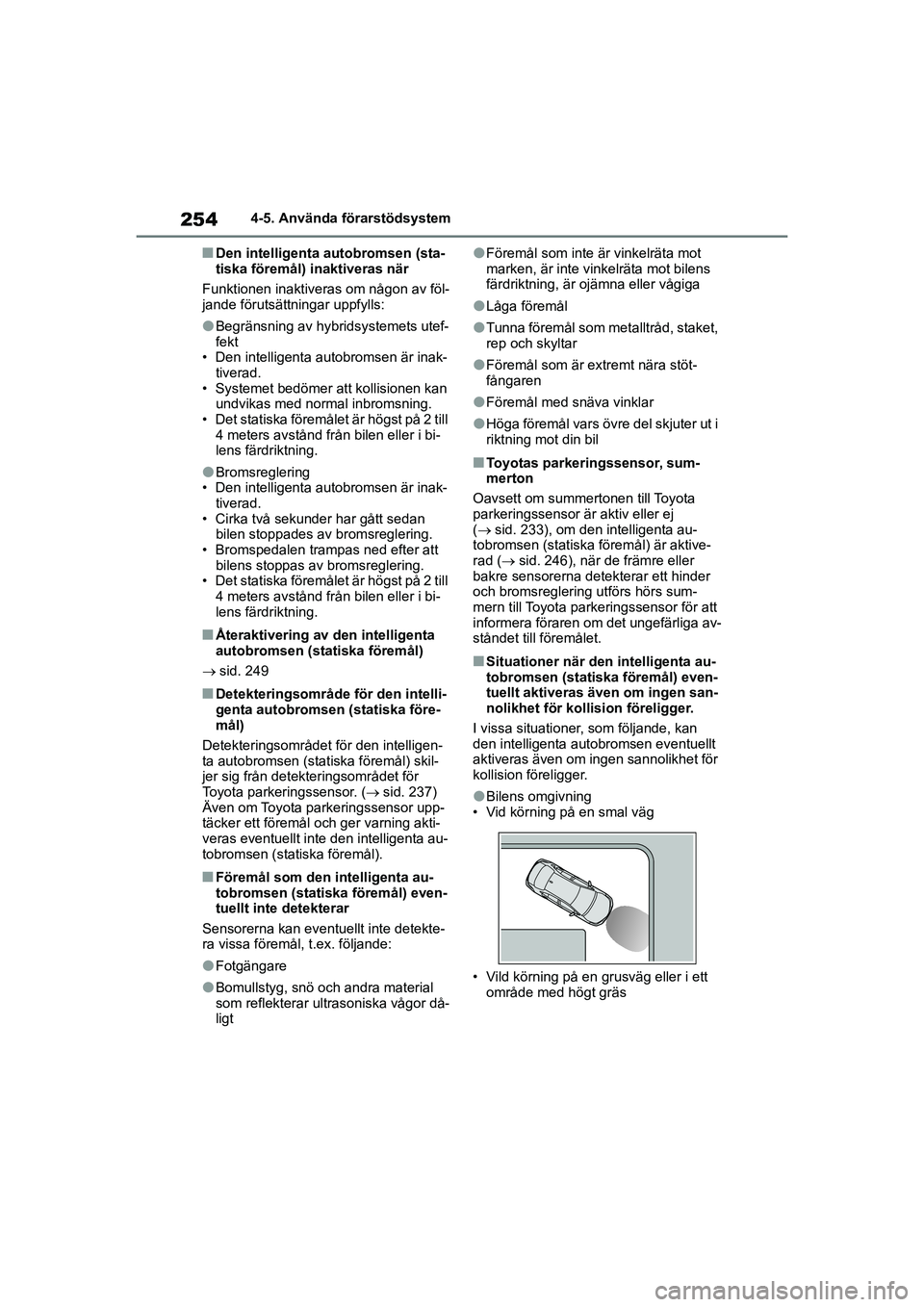

2544-5. Använda förarstödsystem
COROLLA HV_TMMT_OM12P19SE
nDen intelligenta autobromsen (sta-
tiska föremål) inaktiveras när
Funktionen inaktiveras om någon av föl-
jande förutsättningar uppfylls:
lBegränsning av hybridsystemets utef-
fekt
• Den intelligenta autobromsen är inak- tiverad.
• Systemet bedömer att kollisionen kan undvikas med normal inbromsning.
• Det statiska föremålet är högst på 2 till
4 meters avstånd från bilen eller i bi-
lens färdriktning.
lBromsreglering
• Den intelligenta autobromsen är inak- tiverad.
• Cirka två sekunder har gått sedan bilen stoppades av bromsreglering.
• Bromspedalen trampas ned efter att
bilens stoppas av bromsreglering.
• Det statiska föremålet är högst på 2 till 4 meters avstånd från bilen eller i bi-
lens färdriktning.
nÅteraktivering av den intelligenta
autobromsen (sta tiska föremål)
 sid. 249
nDetekteringsområde för den intelli-
genta autobromsen (statiska före-
mål)
Detekteringsområdet för den intelligen-
ta autobromsen (statiska föremål) skil-
jer sig från detekteringsområdet för
Toyota parkeringssensor. ( sid. 237)
Även om Toyota parkeringssensor upp-
täcker ett före mål och ger varning akti-
veras eventuellt inte den intelligenta au-
tobromsen (statiska föremål).
nFöremål som den intelligenta au-
tobromsen (statiska föremål) even-
tuellt inte detekterar
Sensorerna kan eventuellt inte detekte-
ra vissa föremål, t.ex. följande:
lFotgängare
lBomullstyg, snö och andra material
som reflekterar ultrasoniska vågor då-
ligt
lFöremål som inte är vinkelräta mot
marken, är inte vinkelräta mot bilens
färdriktning, är ojämna eller vågiga
lLåga föremål
lTunna föremål som me talltråd, staket,
rep och skyltar
lFöremål som är extremt nära stöt-
fångaren
lFöremål med snäva vinklar
lHöga föremål vars övre del skjuter ut i
riktning mot din bil
nToyotas parkeringssensor, sum-
merton
Oavsett om summertonen till Toyota
parkeringssensor är aktiv eller ej
( sid. 233), om den intelligenta au-
tobromsen (statiska föremål) är aktive-
rad ( sid. 246), när de främre eller
bakre sensorerna detekterar ett hinder
och bromsreglering utförs hörs sum-
mern till Toyota parkeringssensor för att
informera föraren om det ungefärliga av-
ståndet till föremålet.
nSituationer när den intelligenta au-
tobromsen (statiska föremål) even-
tuellt aktiveras även om ingen san-
nolikhet för kollision föreligger.
I vissa situationer, som följande, kan
den intelligenta autobromsen eventuellt
aktiveras även om ingen sannolikhet för
kollision föreligger.
lBilens omgivning
• Vid körning på en smal väg
• Vild körning på en grusväg eller i ett område med högt gräs
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 254 Wednesday, March 3, 2021 9:48 AM

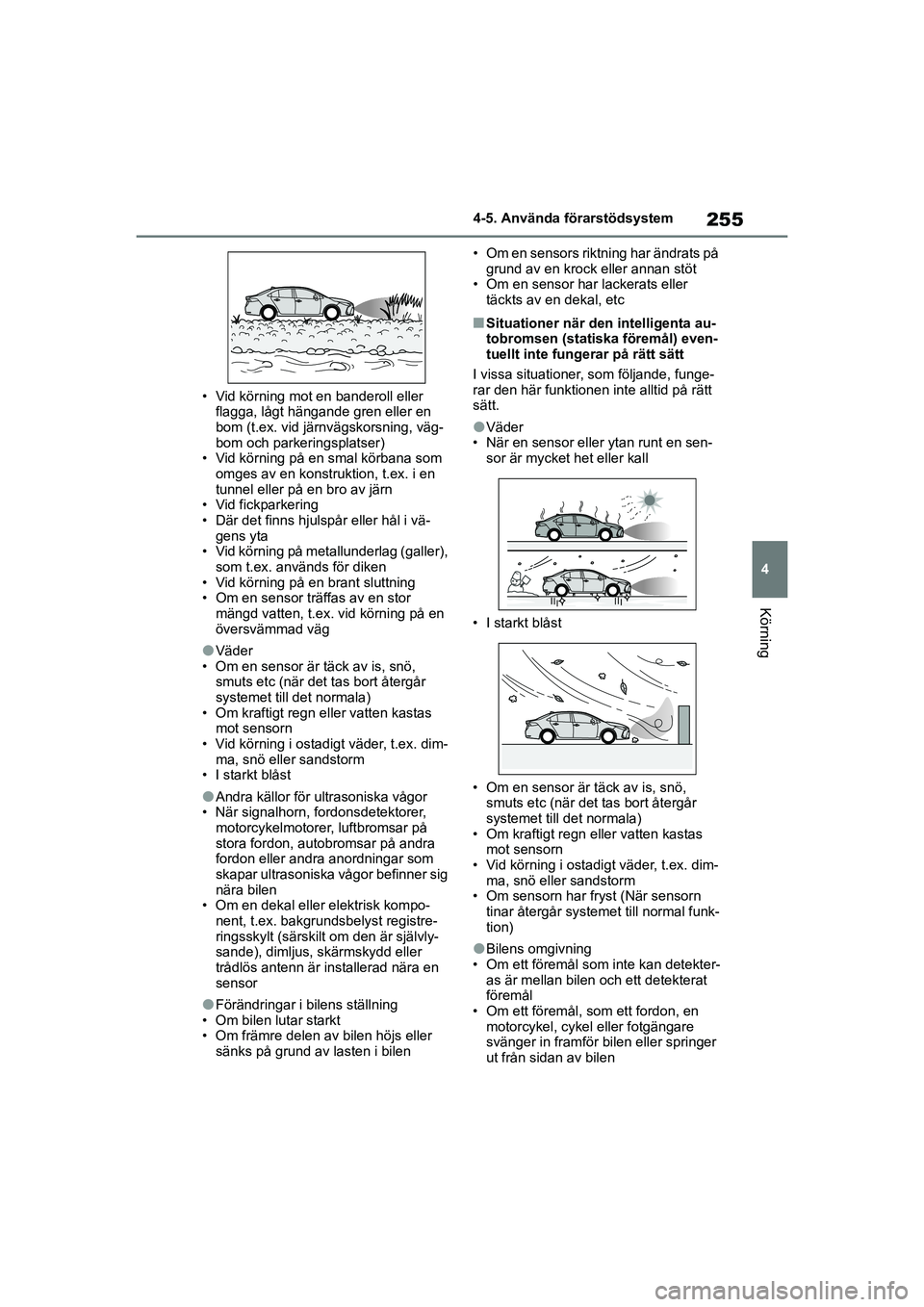

255
4
4-5. Använda förarstödsystem
Körning
COROLLA HV_TMMT_OM12P19SE • Vid körning mot en banderoll eller
flagga, lågt hängande gren eller en
bom (t.ex. vid järn vägskorsning, väg-
bom och parkeringsplatser)
• Vid körning på en smal körbana som omges av en konstruktion, t.ex. i en
tunnel eller på en bro av järn
• Vid fickparkering
• Där det finns hjulspår eller hål i vä- gens yta
• Vid körning på metallunderlag (galler), som t.ex. används för diken
• Vid körning på en brant sluttning
• Om en sensor träffas av en stor mängd vatten, t.ex. vid körning på en
översvämmad väg
lVäder
• Om en sensor är täck av is, snö, smuts etc (när det tas bort återgår
systemet till det normala)
• Om kraftigt regn eller vatten kastas mot sensorn
• Vid körning i ostadi gt väder, t.ex. dim-
ma, snö eller sandstorm
• I starkt blåst
lAndra källor för ultrasoniska vågor
• När signalhorn, fordonsdetektorer, motorcykelmotorer, luftbromsar på
stora fordon, autob romsar på andra
fordon eller andra anordningar som
skapar ultrasoniska vågor befinner sig
nära bilen
• Om en dekal eller elektrisk kompo- nent, t.ex. bakgrundsbelyst registre-
ringsskylt (särskilt om den är självly-
sande), dimljus, skärmskydd eller
trådlös antenn är installerad nära en
sensor
lFörändringar i bilens ställning
• Om bilen lutar starkt
• Om främre delen av bilen höjs eller
sänks på grund av lasten i bilen • Om en sensors riktning har ändrats på
grund av en krock eller annan stöt
• Om en sensor har lackerats eller
täckts av en dekal, etc
nSituationer när den intelligenta au-
tobromsen (statiska föremål) even-
tuellt inte fungerar på rätt sätt
I vissa situationer, som följande, funge-
rar den här funktionen inte alltid på rätt
sätt.
lVäder
• När en sensor eller ytan runt en sen-
sor är mycket het eller kall
• I starkt blåst
• Om en sensor är täck av is, snö, smuts etc (när det tas bort återgår
systemet till det normala)
• Om kraftigt regn e ller vatten kastas
mot sensorn
• Vid körning i ostadigt väder, t.ex. dim- ma, snö eller sandstorm
• Om sensorn har fryst (När sensorn
tinar återgår systemet till normal funk-
tion)
lBilens omgivning
• Om ett föremål som inte kan detekter- as är mellan bilen och ett detekterat
föremål
• Om ett föremål, som ett fordon, en motorcykel, cykel eller fotgängare
svänger in framför bilen eller springer
ut från sidan av bilen
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 255 Wednesday, March 3, 2021 9:48 AM

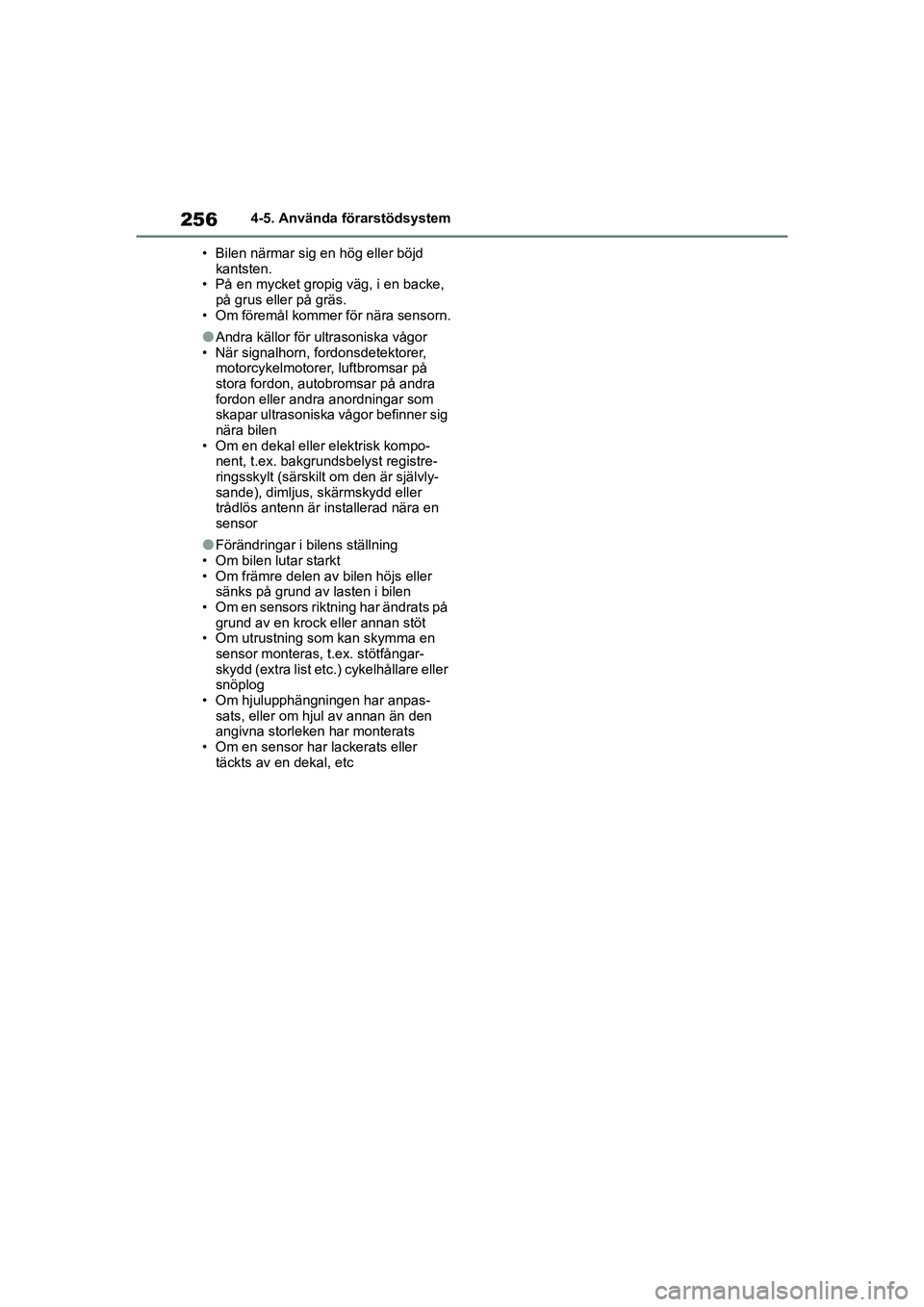

2564-5. Använda förarstödsystem
COROLLA HV_TMMT_OM12P19SE • Bilen närmar sig en hög eller böjd
kantsten.
• På en mycket gropig väg, i en backe,
på grus eller på gräs.
• Om föremål kommer för nära sensorn.
lAndra källor för ultrasoniska vågor
• När signalhorn, fordonsdetektorer, motorcykelmotorer, luftbromsar på
stora fordon, autob romsar på andra
fordon eller andra anordningar som
skapar ultrasoniska vågor befinner sig
nära bilen
• Om en dekal eller elektrisk kompo- nent, t.ex. bakgrundsbelyst registre-
ringsskylt (särskilt om den är självly-
sande), dimljus, skärmskydd eller
trådlös antenn är installerad nära en
sensor
lFörändringar i bilens ställning
• Om bilen lutar starkt
• Om främre delen av bilen höjs eller sänks på grund av lasten i bilen
• Om en sensors riktning har ändrats på grund av en krock eller annan stöt
• Om utrustning som kan skymma en
sensor monteras, t.ex. stötfångar-
skydd (extra list etc.) cykelhållare eller
snöplog
• Om hjulupphängningen har anpas- sats, eller om hjul av annan än den
angivna storleken har monterats
• Om en sensor har lackerats eller täckts av en dekal, etc
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 256 Wednesday, March 3, 2021 9:48 AM

257
4
4-5. Använda förarstödsystem
Körning
COROLLA HV_TMMT_OM12P19SE
*: I förekommande fall
Den här funktionen aktiveras i situati
oner, som följande, om ett fordon de-
tekteras i bilens färdriktning.
nEtt fordon närmar sig medan bilen backas och bromspedalen är
inte nedtrampad, eller trampas ned sent
 sid. 228
Intelligent autobroms (korsande trafik bakom bilen)*
Om en bakre radarsensor detekterar ett fordon som närmar sig från
höger eller vänster bakom bilen och systemet bedömer att sannolik-
heten för en kollision är hög utför den här funktionen bromsregle-
ring för att minska sannolikheten av en sammanstötning med fordo-
net som närmar sig.
Exempel på systemets funktion
Sensortyper
VARNING
Observera dessa säkerhetsåtgärder
beträffande bakre radarsensorerna
( sid. 228). I annat fall kan senso-
rerna eventuellt inte fungera på rätt
sätt vilket kan orsaka en olyckshän-
delse.
lTa inte isär och lackera inte senso-
rerna, gör inte heller någon anpass-
ning av dem.
lByt bara ut en bakre radarsensor
mot en originaldel.
lSkada inte de bakre radarsensorer-
na och håll alltid radarsensorerna
och den omgivande ytan på stöt-
fångaren rena.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 257 Wednesday, March 3, 2021 9:48 AM
