TOYOTA COROLLA 2021 Bruksanvisningar (in Swedish)

459
8
8-2. Åtgärder i en akut situation
Om problem uppstår
COROLLA HV_TMMT_OM12P19SE

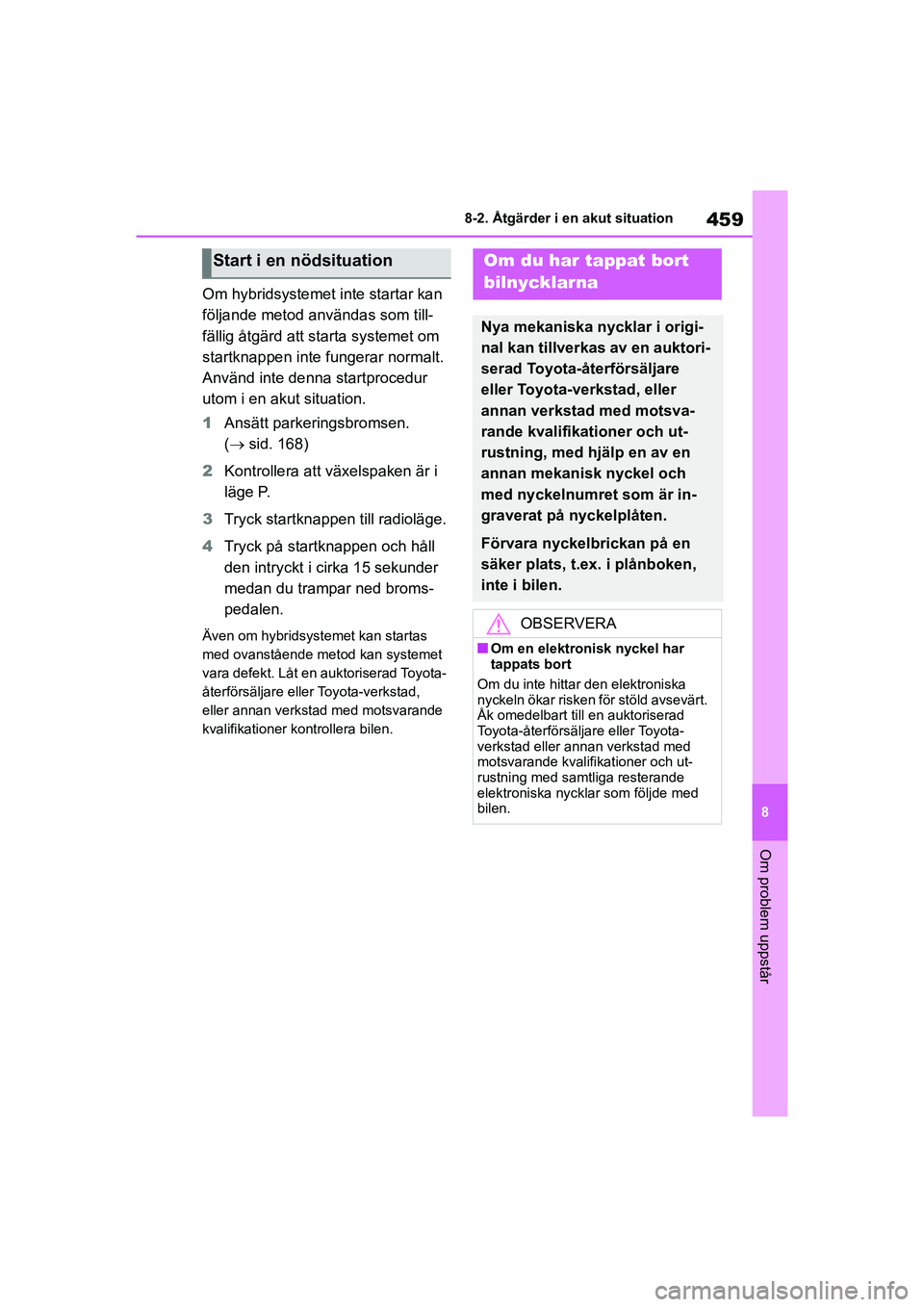

Om hybridsystemet inte startar kan
följande metod anv
ändas som till-
fällig åtgärd att starta systemet om
startknappen inte fungerar normalt.
Använd inte denna startprocedur
utom i en akut situation.
1 Ansätt parkeringsbromsen.
( sid. 168)
2 Kontrollera att växelspaken är i
läge P.
3 Tryck startknappen till radioläge.
4 Tryck på startknappen och håll
den intryckt i cirka 15 sekunder
medan du trampar ned broms-
pedalen.
Även om hybridsyst emet kan startas
med ovanstående me tod kan systemet
vara defekt. Låt en auktoriserad Toyota-
återförsäljare elle r Toyota-verkstad,
eller annan verkstad med motsvarande
kvalifikationer kontrollera bilen.
Start i en nödsituationOm du har tappat bort
bilnycklarna
Nya mekaniska nycklar i origi-
nal kan tillverkas av en auktori-
serad Toyota-återförsäljare
eller Toyota-verkstad, eller
annan verkstad med motsva-
rande kvalifikationer och ut-
rustning, med hjälp en av en
annan mekanisk nyckel och
med nyckelnumret som är in-
graverat på nyckelplåten.
Förvara nyckelbrickan på en
säker plats, t.ex. i plånboken,
inte i bilen.
OBSERVERA
nOm en elektronisk nyckel har
tappats bort
Om du inte hittar den elektroniska
nyckeln ökar risken för stöld avsevärt.
Åk omedelbart till en auktoriserad
Toyota-återförsälja re eller Toyota-
verkstad eller annan verkstad med
motsvarande kvalifikationer och ut-
rustning med samtliga resterande
elektroniska nycklar som följde med
bilen.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 459 Wednesday, March 3, 2021 9:48 AM

4608-2. Åtgärder i en akut situation
COROLLA HV_TMMT_OM12P19SE
nOm den elektroniska nyckeln inte
fungerar ordentligt
lKontrollera att det elektroniska lås-
och startsystemet inte har inaktive-
rats vid en specialinställning. Aktivera
funktionen om den har inaktiverats.
(Funktioner som kan anpassas:
 sid. 482)
lKontrollera om det batteribesparande
läget har ställts in. Om det är inställt
ska funktionen inaktiveras.
( sid. 127)
Använd den mekaniska nyckeln
( sid. 118) för att utföra följande
åtgärder:
1 Låsa alla dörrarna
2 Låsa upp alla dörrarna
nNyckellänkade funktioner
1 Stänga fönster och taklucka
*1 (vrid
och håll kvar)
*2
2 Öppna fönster och taklucka*1 (vrid
och håll kvar)*2
*1
: I förekommande fall
*2: Inställningarna måste utföras av en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsva rande kvalifika-
tioner och utrustning.
Om den elektroniska
nyckeln inte fungerar på
rätt sätt
Om kommunikationen mellan
den elektroniska nyckeln och
bilen har avbrutits ( sid. 127)
eller om den elektroniska nyck-
eln inte kan användas på
grund av att batteriet är urlad-
dat kan varken det elektroniska
lås- och startsystemet eller
fjärrkontrollnyckeln användas.
I så fall kan dörrarna öppnas
och hybridsystemet startas
med hjälp av följande metod.
OBSERVERA
nOm den elektroniska lås- och
startfunktionen in te fungerar och
vid andra nyckelrelaterade pro-
blem
Ta bilen till en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad
eller annan verkstad med motsvaran-
de kvalifikationer och utrustning och
ta med alla elektroniska nycklar som
du har till bilen.
Låsa och låsa upp dörrarna
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 460 Wednesday, March 3, 2021 9:48 AM

461
8
8-2. Åtgärder i en akut situation
Om problem uppstår
COROLLA HV_TMMT_OM12P19SE

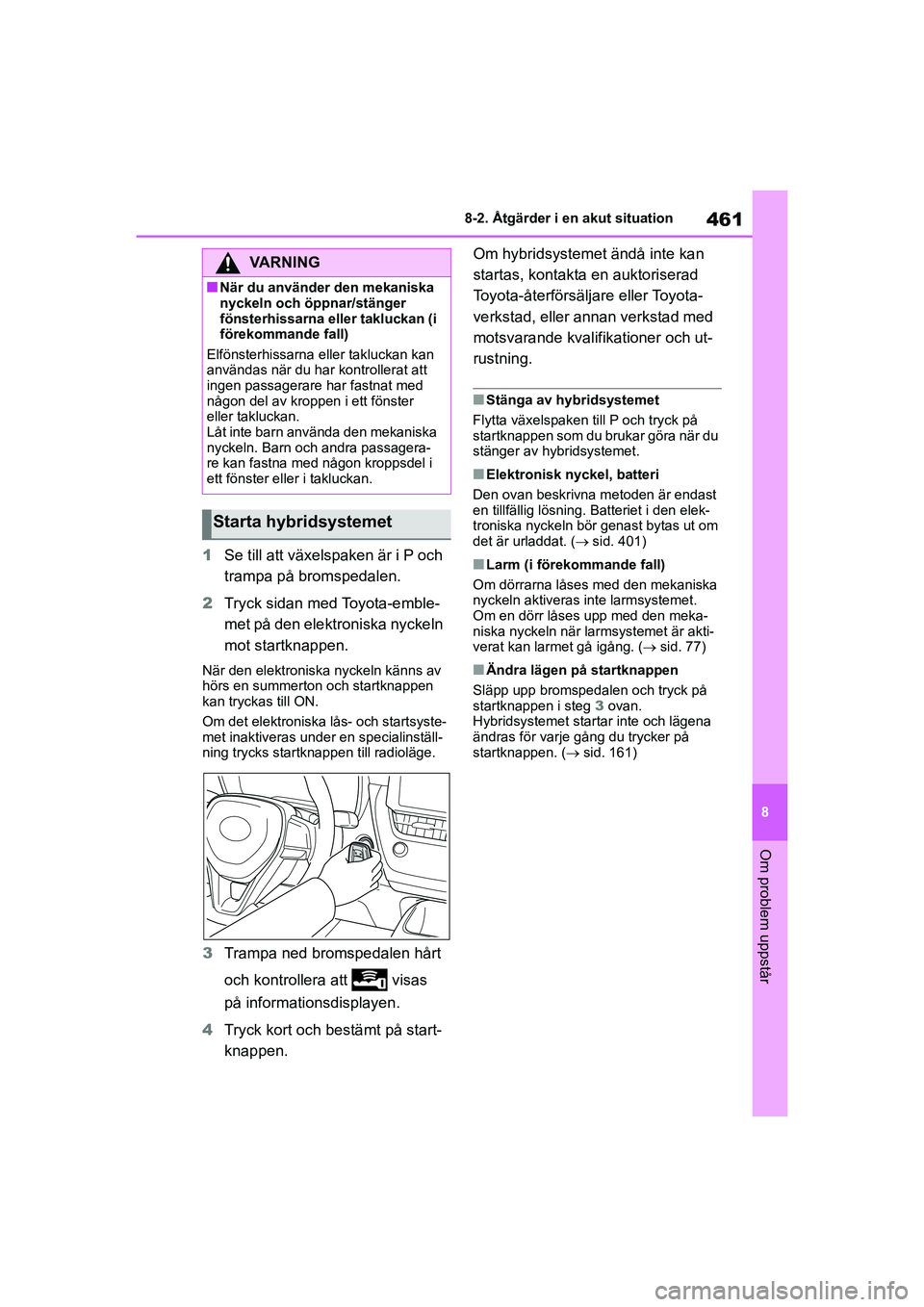

1
Se till att växelspaken är i P och
trampa på bromspedalen.
2 Tryck sidan med Toyota-emble-
met på den elektroniska nyckeln
mot startknappen.
När den elektroniska nyckeln känns av
hörs en summerton och startknappen
kan tryckas till ON.
Om det elektroniska lås- och startsyste-
met inaktiveras under en specialinställ-
ning trycks startknappen till radioläge.
3Trampa ned bromspedalen hårt
och kontrollera att visas
på informationsdisplayen.
4 Tryck kort och bestämt på start-
knappen. Om hybridsystemet ändå inte kan
startas, kontakta en auktoriserad
Toyota-återförsälja
re eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer och ut-
rustning.
nStänga av hybridsystemet
Flytta växels paken till P och tryck på
startknappen som du brukar göra när du
stänger av hybridsystemet.
nElektronisk nyckel, batteri
Den ovan beskrivna metoden är endast
en tillfällig lösning. Batteriet i den elek-
troniska nyckeln bör genast bytas ut om
det är urladdat. ( sid. 401)
nLarm (i förekommande fall)
Om dörrarna låses med den mekaniska
nyckeln aktiveras inte larmsystemet.
Om en dörr låses upp med den meka-
niska nyckeln när larmsystemet är akti-
verat kan larmet gå igång. ( sid. 77)
nÄndra lägen på startknappen
Släpp upp bromspedalen och tryck på
startknappen i steg 3 ovan.
Hybridsystemet startar inte och lägena
ändras för varje gång du trycker på
startknappen. ( sid. 161)
VARNING
nNär du använder den mekaniska
nyckeln och öppnar/stänger
fönsterhissarna e ller takluckan (i
förekommande fall)
Elfönsterhissarna e ller takluckan kan
användas när du har kontrollerat att
ingen passagerare har fastnat med
någon del av kroppen i ett fönster
eller takluckan.
Låt inte barn använda den mekaniska
nyckeln. Barn och andra passagera-
re kan fastna med någon kroppsdel i
ett fönster eller i takluckan.
Starta hybridsystemet
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 461 Wednesday, March 3, 2021 9:48 AM

4628-2. Åtgärder i en akut situation
COROLLA HV_TMMT_OM12P19SE

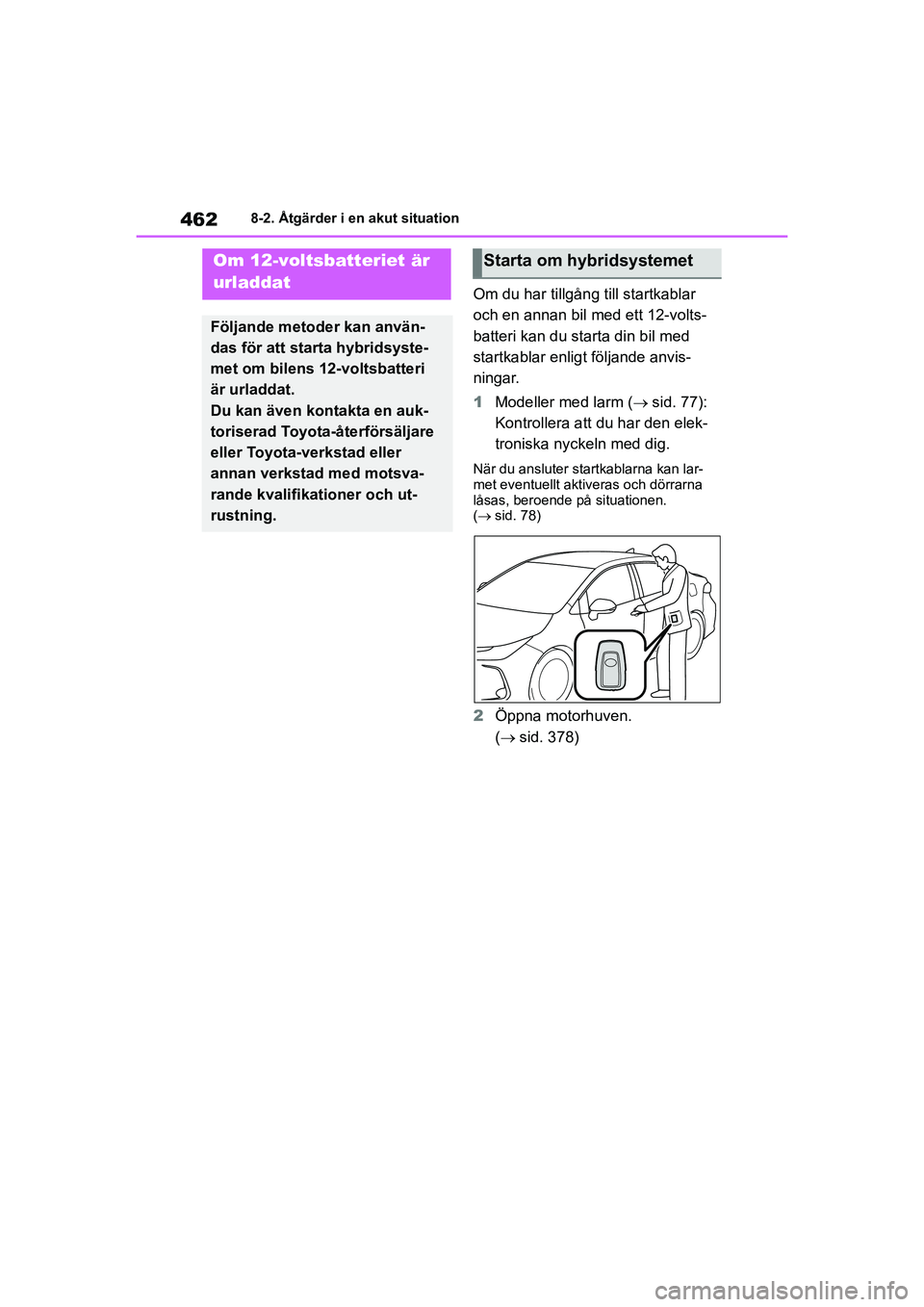

Om du har tillgång till startkablar
och en annan bil med ett 12-volts-
batteri kan du starta din bil med
startkablar enligt följande anvis-
ningar.
1 Modeller med larm ( sid. 77):
Kontrollera att du har den elek-
troniska nyckeln med dig.
När du ansluter startkablarna kan lar-
met eventuellt aktiveras och dörrarna
låsas, beroende på situationen.
( sid. 78)
2Öppna motorhuven.
( sid. 378)
Om 12-voltsbatteriet är
urladdat
Följande metoder kan använ-
das för att starta hybridsyste-
met om bilens 12-voltsbatteri
är urladdat.
Du kan även kontakta en auk-
toriserad Toyota-återförsäljare
eller Toyota-verkstad eller
annan verkstad med motsva-
rande kvalifikationer och ut-
rustning.
Starta om hybridsystemet
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 462 Wednesday, March 3, 2021 9:48 AM

463
8
8-2. Åtgärder i en akut situation
Om problem uppstår
COROLLA HV_TMMT_OM12P19SE

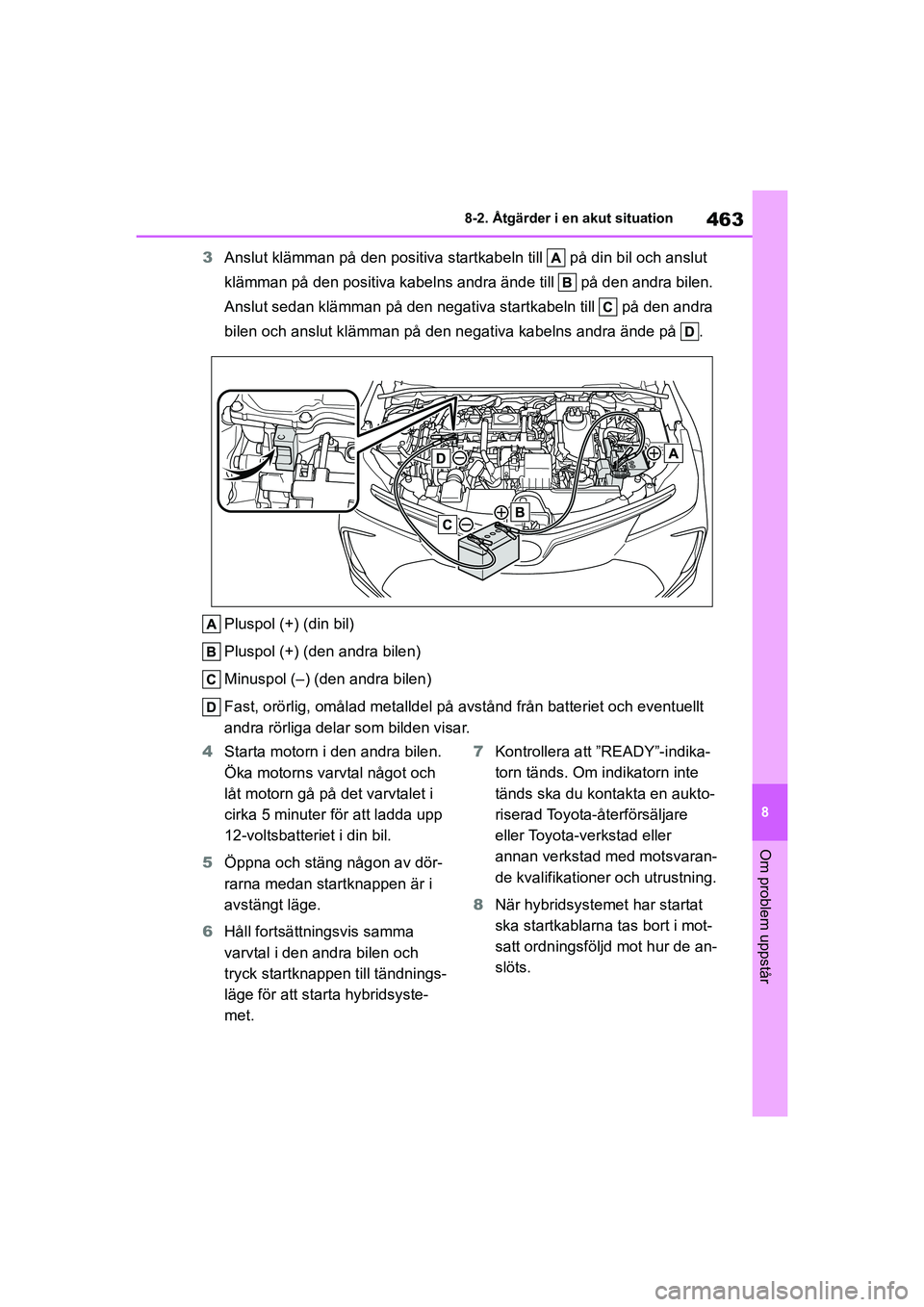

3
Anslut klämman på den positiva star tkabeln till på din bil och anslut
klämman på den positiva kabelns andra ände till på den andra bilen.
Anslut sedan klämman på den negativa startkabeln till på den andra
bilen och anslut klämman på den negativa kabelns andra ände på .
Pluspol (+) (din bil)
Pluspol (+) (den andra bilen)
Minuspol (–) (den andra bilen)
Fast, orörlig, omålad metalldel på avstånd från batteriet och eventuellt
andra rörliga delar som bilden visar.
4 Starta motorn i den andra bilen.
Öka motorns varvtal något och
låt motorn gå på det varvtalet i
cirka 5 minuter för att ladda upp
12-voltsbatteriet i din bil.
5 Öppna och stäng någon av dör-
rarna medan startknappen är i
avstängt läge.
6 Håll fortsättningsvis samma
varvtal i den andra bilen och
tryck startknappen till tändnings-
läge för att starta hybridsyste-
met. 7
Kontrollera att ”READY”-indika-
torn tänds. Om indikatorn inte
tänds ska du kontakta en aukto-
riserad Toyota-återförsäljare
eller Toyota-v erkstad eller
annan verkstad med motsvaran-
de kvalifikationer och utrustning.
8 När hybridsystemet har startat
ska startkablarna tas bort i mot-
satt ordningsföljd mot hur de an-
slöts.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 463 Wednesday, March 3, 2021 9:48 AM

4648-2. Åtgärder i en akut situation
COROLLA HV_TMMT_OM12P19SE

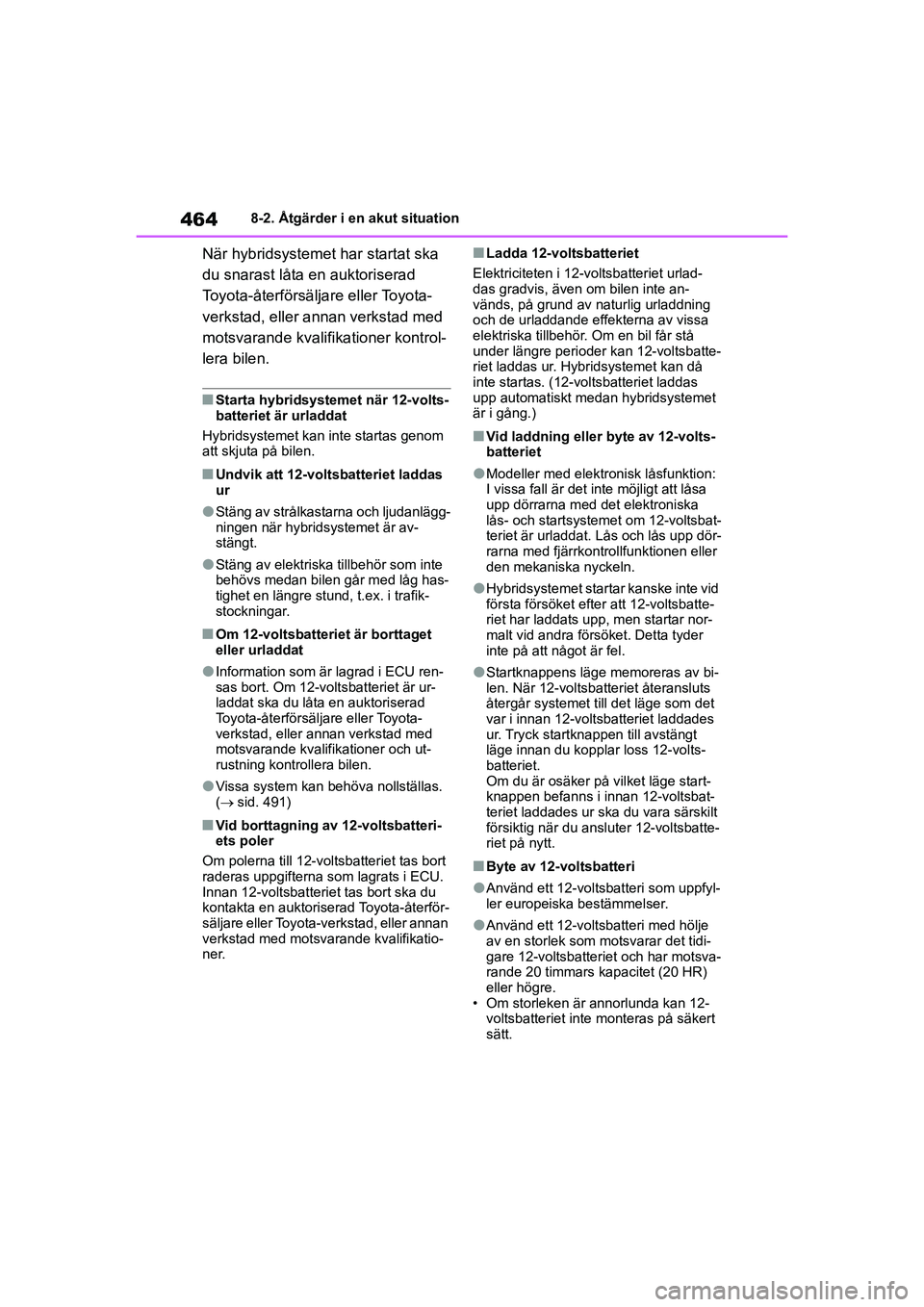

När hybridsystemet har startat ska
du snarast låta en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer kontrol-
lera bilen.
nStarta hybridsystemet när 12-volts-
batteriet är urladdat
Hybridsystemet kan inte startas genom
att skjuta på bilen.
nUndvik att 12-vol tsbatteriet laddas
ur
lStäng av strålkastarna och ljudanlägg-
ningen när hybridsystemet är av-
stängt.
lStäng av elektriska tillbehör som inte
behövs medan bilen går med låg has-
tighet en längre stund, t.ex. i trafik-
stockningar.
nOm 12-voltsbatteriet är borttaget
eller urladdat
lInformation som är lagrad i ECU ren-
sas bort. Om 12-voltsbatteriet är ur-
laddat ska du låta en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalif ikationer och ut-
rustning kontrollera bilen.
lVissa system kan behöva nollställas.
( sid. 491)
nVid borttagning av 12-voltsbatteri-
ets poler
Om polerna till 12-voltsbatteriet tas bort
raderas uppgifterna som lagrats i ECU.
Innan 12-voltsbatteriet tas bort ska du
kontakta en auktoriserad Toyota-återför-
säljare eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifikatio-
ner.
nLadda 12-voltsbatteriet
Elektriciteten i 12-voltsbatteriet urlad-
das gradvis, även om bilen inte an-
vänds, på grund av naturlig urladdning
och de urladdande effekterna av vissa
elektriska tillbehör. Om en bil får stå
under längre perioder kan 12-voltsbatte-
riet laddas ur. Hybridsystemet kan då
inte startas. (12-voltsbatteriet laddas
upp automatiskt meda n hybridsystemet
är i gång.)
nVid laddning eller byte av 12-volts-
batteriet
lModeller med elektronisk låsfunktion:
I vissa fall är det in te möjligt att låsa
upp dörrarna med det elektroniska
lås- och startsystemet om 12-voltsbat-
teriet är urladdat. Lås och lås upp dör-
rarna med fjärrkontrollfunktionen eller
den mekaniska nyckeln.
lHybridsystemet starta r kanske inte vid
första försöket efter att 12-voltsbatte-
riet har laddats upp, men startar nor-
malt vid andra försöket. Detta tyder
inte på att något är fel.
lStartknappens läge memoreras av bi-
len. När 12-voltsbatteriet återansluts
återgår systemet till det läge som det
var i innan 12-voltsbatteriet laddades
ur. Tryck startknappen till avstängt
läge innan du kopplar loss 12-volts-
batteriet.
Om du är osäker på vilket läge start-
knappen befanns i innan 12-voltsbat-
teriet laddades ur ska du vara särskilt
försiktig när du ansluter 12-voltsbatte-
riet på nytt.
nByte av 12-voltsbatteri
lAnvänd ett 12-voltsbatteri som uppfyl-
ler europeiska bestämmelser.
lAnvänd ett 12-voltsbatteri med hölje
av en storlek som motsvarar det tidi-
gare 12-voltsbatteriet och har motsva-
rande 20 timmars kapacitet (20 HR)
eller högre.
• Om storleken är annorlunda kan 12-
voltsbatteriet inte monteras på säkert
sätt.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 464 Wednesday, March 3, 2021 9:48 AM

465
8
8-2. Åtgärder i en akut situation
Om problem uppstår

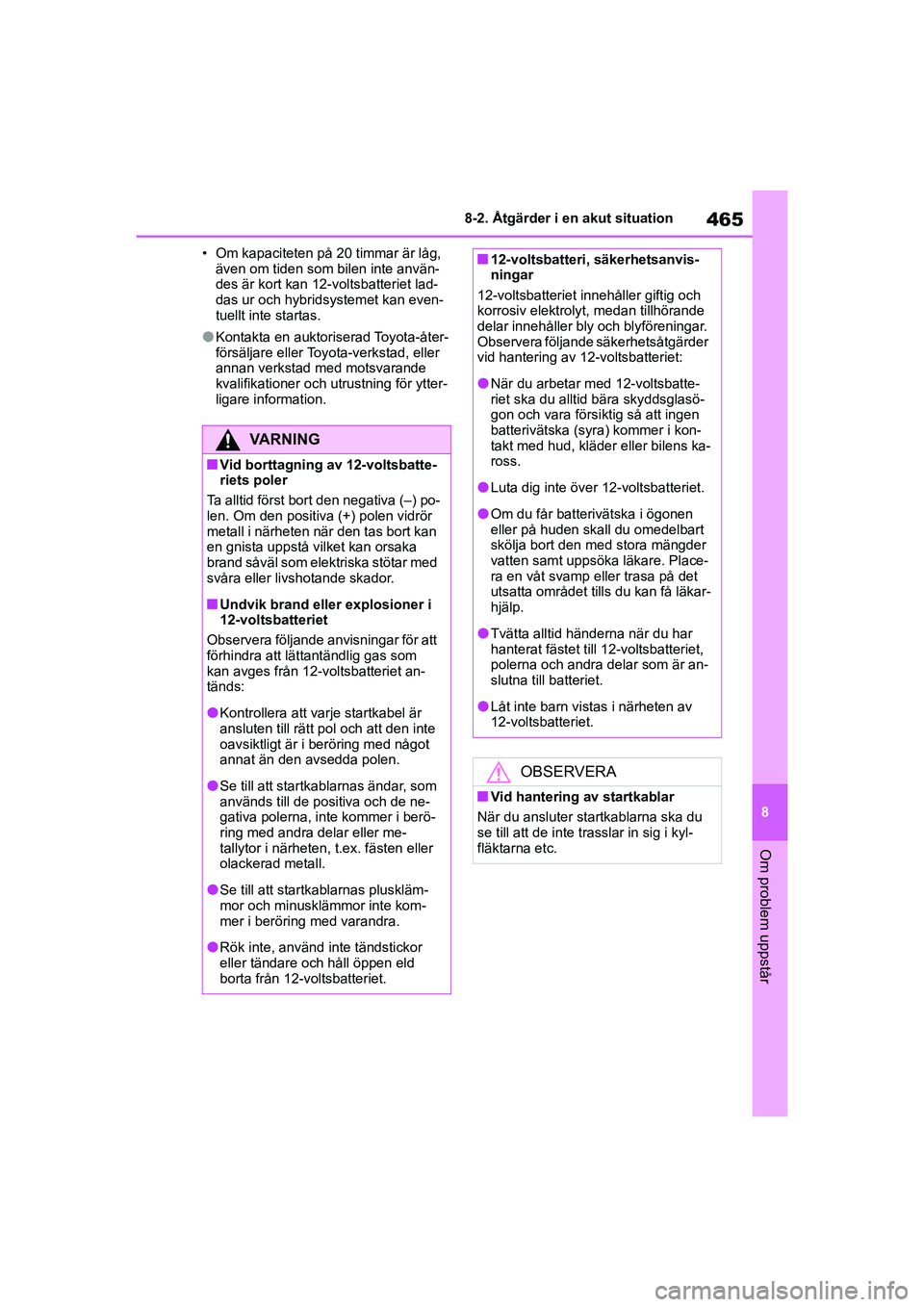

COROLLA HV_TMMT_OM12P19SE • Om kapaciteten på 20 timmar är låg,
även om tiden som bilen inte använ-
des är kort kan 12- voltsbatteriet lad-
das ur och hybrid systemet kan even-
tuellt inte startas.
lKontakta en auktoriserad Toyota-åter-
försäljare eller To yota-verkstad, eller
annan verkstad med motsvarande
kvalifikationer och ut rustning för ytter-
ligare information.
VARNING
nVid borttagning av 12-voltsbatte-
riets poler
Ta alltid först bort den negativa (–) po-
len. Om den positiva (+) polen vidrör
metall i närheten när den tas bort kan
en gnista uppstå vilket kan orsaka
brand såväl som elektriska stötar med
svåra eller livshotande skador.
nUndvik brand eller explosioner i
12-voltsbatteriet
Observera följande anvisningar för att
förhindra att lättantändlig gas som
kan avges från 12-voltsbatteriet an-
tänds:
lKontrollera att varje startkabel är
ansluten till rätt pol och att den inte
oavsiktligt är i beröring med något
annat än den avsedda polen.
lSe till att startkablarnas ändar, som
används till de positiva och de ne-
gativa polerna, inte kommer i berö-
ring med andra delar eller me-
tallytor i närheten, t.ex. fästen eller
olackerad metall.
lSe till att startkablarnas pluskläm-
mor och minusklämmor inte kom-
mer i beröring med varandra.
lRök inte, använd inte tändstickor
eller tändare och håll öppen eld
borta från 12-voltsbatteriet.
n12-voltsbatteri, säkerhetsanvis-
ningar
12-voltsbatteriet innehåller giftig och
korrosiv elektrolyt, medan tillhörande
delar innehåller bly och blyföreningar.
Observera följande säkerhetsåtgärder
vid hantering av 12-voltsbatteriet:
lNär du arbetar med 12-voltsbatte-
riet ska du alltid bära skyddsglasö-
gon och vara försiktig så att ingen
batterivätska (syra) kommer i kon-
takt med hud, kläder eller bilens ka-
ross.
lLuta dig inte över 12-voltsbatteriet.
lOm du får batterivätska i ögonen
eller på huden skall du omedelbart
skölja bort den med stora mängder
vatten samt uppsöka läkare. Place-
ra en våt svamp eller trasa på det
utsatta området tills du kan få läkar-
hjälp.
lTvätta alltid händerna när du har
hanterat fästet till 12-voltsbatteriet,
polerna och andra delar som är an-
slutna till batteriet.
lLåt inte barn vistas i närheten av
12-voltsbatteriet.
OBSERVERA
nVid hantering av startkablar
När du ansluter startkablarna ska du
se till att de inte trasslar in sig i kyl-
fläktarna etc.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 465 Wednesday, March 3, 2021 9:48 AM

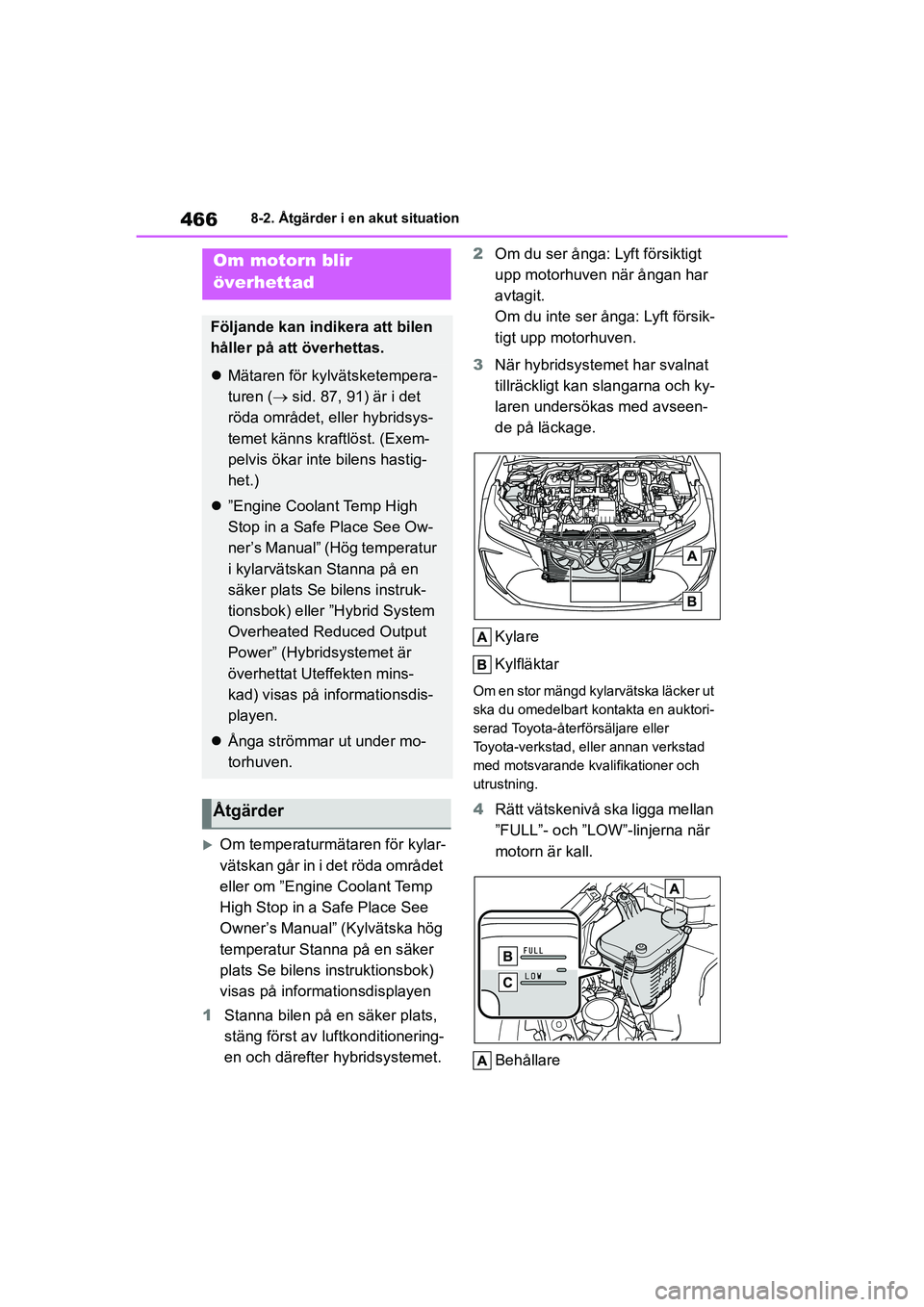

4668-2. Åtgärder i en akut situation
COROLLA HV_TMMT_OM12P19SE
Om temperaturmätaren för kylar-
vätskan går in i det röda området
eller om ”Engine Coolant Temp
High Stop in a Safe Place See
Owner’s Manual” (Kylvätska hög
temperatur Stanna på en säker
plats Se bilens instruktionsbok)
visas på informationsdisplayen
1 Stanna bilen på en säker plats,
stäng först av luftkonditionering-
en och därefter hybridsystemet. 2
Om du ser ånga: Lyft försiktigt
upp motorhuven när ångan har
avtagit.
Om du inte ser ånga: Lyft försik-
tigt upp motorhuven.
3 När hybridsystemet har svalnat
tillräckligt kan slangarna och ky-
laren undersökas med avseen-
de på läckage.
Kylare
Kylfläktar
Om en stor mängd kylarvätska läcker ut
ska du omedelbart kontakta en auktori-
serad Toyota-återf örsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och
utrustning.
4 Rätt vätskenivå ska ligga mellan
”FULL”- och ”LOW”-linjerna när
motorn är kall.
Behållare
Om motorn blir
överhettad
Följande kan indikera att bilen
håller på att överhettas.
Mätaren för kylvätsketempera-
turen ( sid. 87, 91) är i det
röda området, eller hybridsys-
temet känns kraftlöst. (Exem-
pelvis ökar inte bilens hastig-
het.)
 ”Engine Coolant Temp High
Stop in a Safe Place See Ow-
ner’s Manual” (Hög temperatur
i kylarvätskan Stanna på en
säker plats Se bilens instruk-
tionsbok) eller ”Hybrid System
Overheated Reduced Output
Power” (Hybridsystemet är
överhettat Uteffekten mins-
kad) visas på informationsdis-
playen.
 Ånga strömmar ut under mo-
torhuven.
Åtgärder
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 466 Wednesday, March 3, 2021 9:48 AM

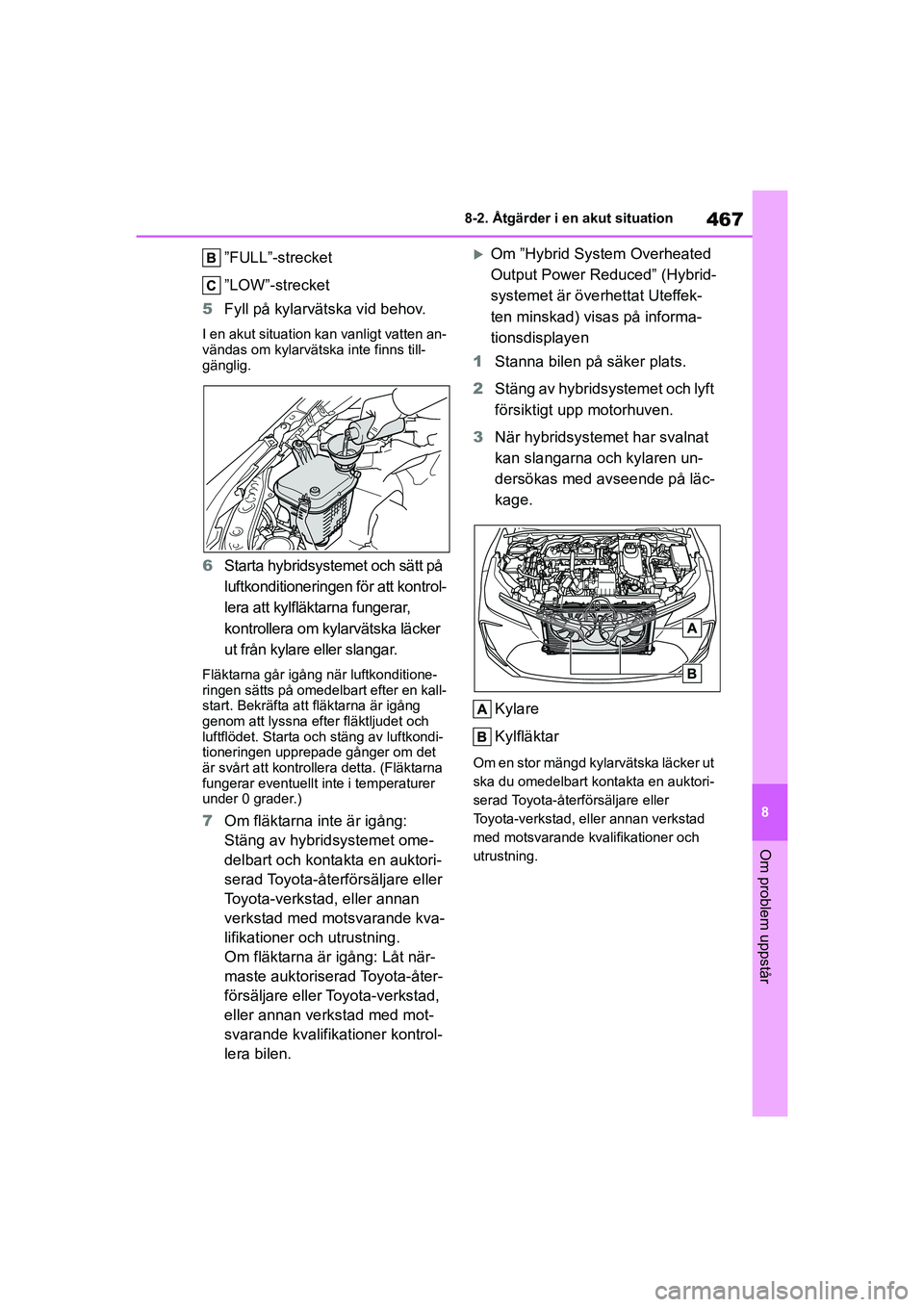

467
8
8-2. Åtgärder i en akut situation
Om problem uppstår
COROLLA HV_TMMT_OM12P19SE
”FULL”-strecket
”LOW”-strecket
5 Fyll på kylarvätska vid behov.
I en akut situation kan vanligt vatten an-
vändas om kylarvätska inte finns till-
gänglig.
6Starta hybridsystemet och sätt på
luftkonditioneringen för att kontrol-
lera att kylfläktarna fungerar,
kontrollera om kylarvätska läcker
ut från kylare eller slangar.
Fläktarna går igång när luftkonditione-
ringen sätts på omedelbart efter en kall-
start. Bekräfta att fläktarna är igång
genom att lyssna efte r fläktljudet och
luftflödet. Starta och stäng av luftkondi-
tioneringen upprepade gånger om det
är svårt att kontrollera detta. (Fläktarna
fungerar eventuellt inte i temperaturer
under 0 grader.)
7 Om fläktarna inte är igång:
Stäng av hybridsystemet ome-
delbart och kontakta en auktori-
serad Toyota-återf örsäljare eller
Toyota-verkstad, eller annan
verkstad med motsvarande kva-
lifikationer och utrustning.
Om fläktarna är igång: Låt när-
maste auktoriserad Toyota-åter-
försäljare eller Toyota-verkstad,
eller annan verkstad med mot-
svarande kvalifikationer kontrol-
lera bilen.
Om ”Hybrid System Overheated
Output Power Reduced” (Hybrid-
systemet är överhettat Uteffek-
ten minskad) visas på informa-
tionsdisplayen
1 Stanna bilen på säker plats.
2 Stäng av hybridsystemet och lyft
försiktigt upp motorhuven.
3 När hybridsystemet har svalnat
kan slangarna och kylaren un-
dersökas med avseende på läc-
kage.
Kylare
Kylfläktar
Om en stor mängd kylarvätska läcker ut
ska du omedelbart kontakta en auktori-
serad Toyota-återf örsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och
utrustning.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 467 Wednesday, March 3, 2021 9:48 AM

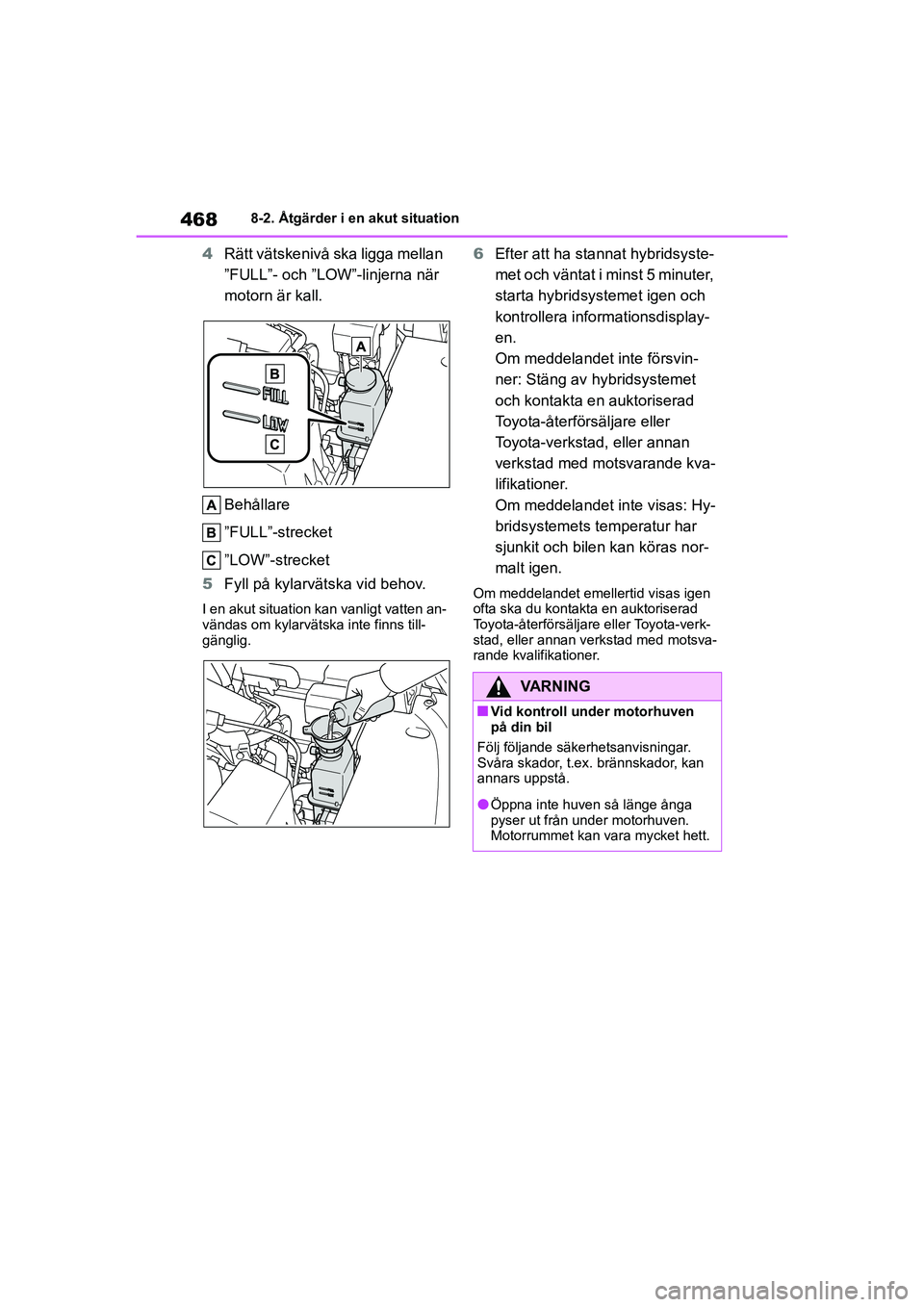

4688-2. Åtgärder i en akut situation
COROLLA HV_TMMT_OM12P19SE
4 Rätt vätskenivå ska ligga mellan
”FULL”- och ”LOW”-linjerna när
motorn är kall.
Behållare
”FULL”-strecket
”LOW”-strecket
5 Fyll på kylarvätska vid behov.
I en akut situation kan vanligt vatten an-
vändas om kylarvätska inte finns till-
gänglig.
6Efter att ha stannat hybridsyste-
met och väntat i minst 5 minuter,
starta hybridsystemet igen och
kontrollera info rmationsdisplay-
en.
Om meddelandet inte försvin-
ner: Stäng av hybridsystemet
och kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan
verkstad med motsvarande kva-
lifikationer.
Om meddelandet inte visas: Hy-
bridsystemets temperatur har
sjunkit och bilen kan köras nor-
malt igen.
Om meddelandet emellertid visas igen
ofta ska du kontakta en auktoriserad
Toyota-återförsäljare eller Toyota-verk-
stad, eller annan verkstad med motsva-
rande kvalifikationer.
VARNING
nVid kontroll under motorhuven
på din bil
Följ följande säkerhetsanvisningar.
Svåra skador, t.ex. brännskador, kan
annars uppstå.
lÖppna inte huven så länge ånga
pyser ut från under motorhuven.
Motorrummet kan va ra mycket hett.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 468 Wednesday, March 3, 2021 9:48 AM
