TOYOTA COROLLA 2021 Bruksanvisningar (in Swedish)

429
8

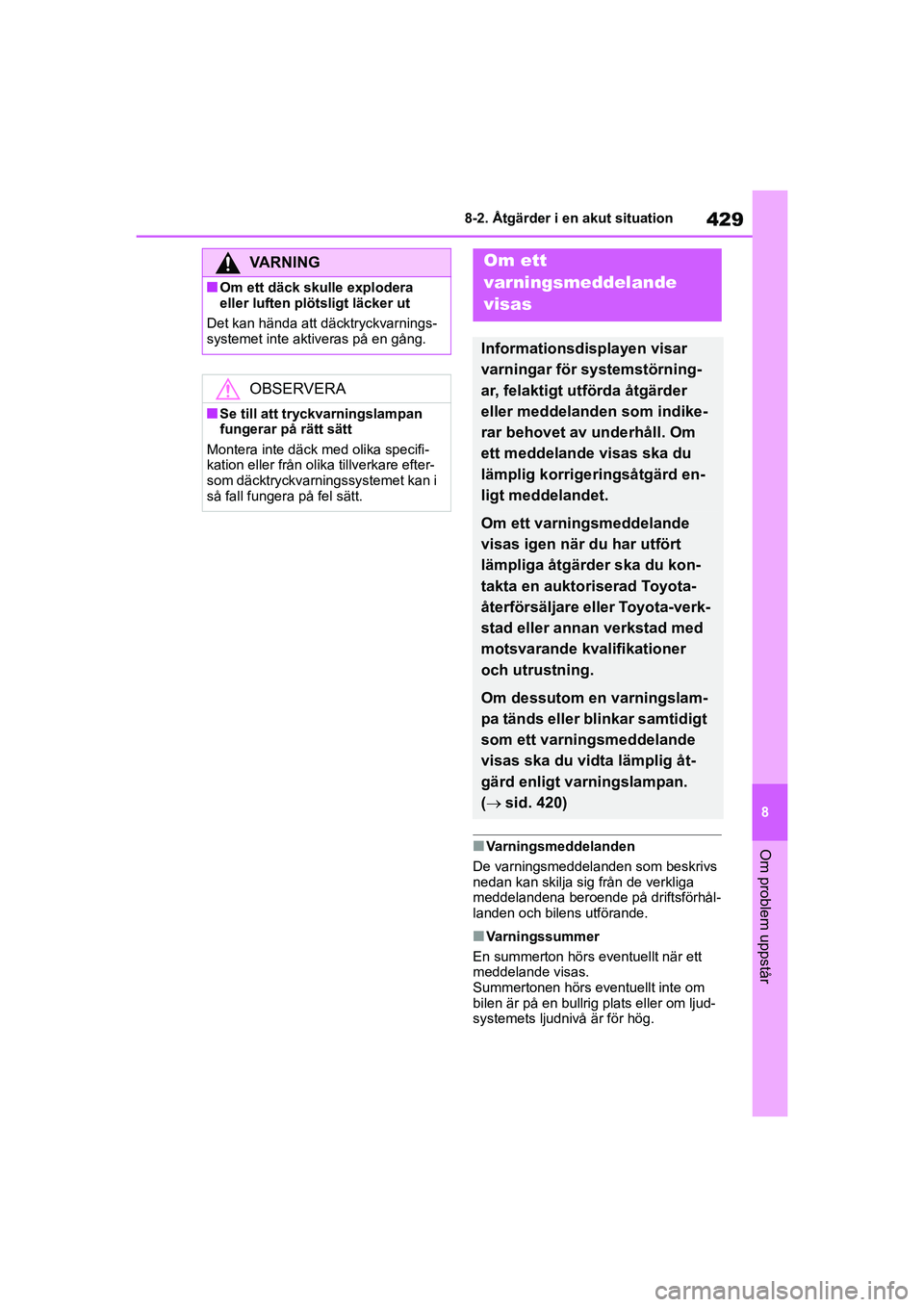

8-2. Åtgärder i en akut situation
Om problem uppstår
COROLLA HV_TMMT_OM12P19SE
nVarningsmeddelanden
De varningsmeddelanden som beskrivs
nedan kan skilja sig från de verkliga
meddelandena beroende på driftsförhål-
landen och bilens utförande.
nVarningssummer
En summerton hörs eventuellt när ett
meddelande visas.
Summertonen hörs eventuellt inte om
bilen är på en bullrig plats eller om ljud-
systemets ljudnivå är för hög.
VARNING
nOm ett däck skulle explodera
eller luften plötsligt läcker ut
Det kan hända att däcktryckvarnings-
systemet inte aktiveras på en gång.
OBSERVERA
nSe till att tryckvarningslampan
fungerar på rätt sätt
Montera inte däck med olika specifi-
kation eller från olika tillverkare efter-
som däcktryckvarningssystemet kan i
så fall fungera på fel sätt.
Om ett
varningsmeddelande
visas
Informationsdisplayen visar
varningar för systemstörning-
ar, felaktigt utförda åtgärder
eller meddelanden som indike-
rar behovet av underhåll. Om
ett meddelande visas ska du
lämplig korrigeringsåtgärd en-
ligt meddelandet.
Om ett varningsmeddelande
visas igen när du har utfört
lämpliga åtgärder ska du kon-
takta en auktoriserad Toyota-
återförsäljare eller Toyota-verk-
stad eller annan verkstad med
motsvarande kvalifikationer
och utrustning.
Om dessutom en varningslam-
pa tänds eller blinkar samtidigt
som ett varningsmeddelande
visas ska du vidta lämplig åt-
gärd enligt varningslampan.
(  sid. 420)
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 429 Wednesday, March 3, 2021 9:48 AM

4308-2. Åtgärder i en akut situation
COROLLA HV_TMMT_OM12P19SE
nOm ”Engine Oil Level Low Add or
Replace” (Motoroljans nivå låg Fyll
på eller byt olja) visas
Motoroljenivån är låg. Kontrollera nivån
på motoroljan och fyll på vid behov.
Det här meddelandet kan visas när bilen
står på sluttande underlag. Flytta bilen
till plant underlag och kontrollera att
meddelandet försvinner.
nOm ”Hybrid System Stopped Ste-
ering Power Low” (Hybridsystemet
stoppat Låg kraft i ratten) visas
Det här meddelandet visas om hybrid-
systemet stängs av under körning.
Om rattmanövreringen blir tyngre än
normalt ska du hålla hårt i ratten och
vrida den med mer kraft än vanligt.
nOm ”Hybrid System Overheated
Output Power Reduced” (Hybrid-
systemet överhettat Reducerad ut-
effekt) visas
Detta meddelande visas eventuellt vid
körning under svåra förhållanden. (Till
exempel vid körning uppför en lång
brant backe.)
Åtgärd: sid. 466
nOm ”Traction Battery Needs to be
Protected Refrain from the Use of N
Position” (Hybridbatteriet måste
skyddas Undvik att använda N-
läge) visas
Det här meddelandet visas eventuellt
när växelspaken är i N.
Eftersom hybridbatteriet inte kan laddas
upp medan växelspaken är i N ska du
växla till P när bilen har stannat.
nOm ”Traction Battery Needs to be
Protected Shift into P to Restart”
(Hybridbatteriet måste skyddas
Växla till P för a tt starta om) visas
Det här meddelandet visas när hybrid-
batteriets laddning har blivit extremt låg
eftersom växelspaken har varit i N under
en viss tid.
Ändra växelläget till P och starta hybrid-
systemet när du vill köra bilen.
nOm ”Shift Out of N Release Accele-
rator Before Shifting” (Växla ur N
Släpp upp gaspedalen före växling)
visas
Gaspedalen har trampats ned och väx-
elspaken är i N.
Släpp upp gaspedalen och för växelspa-
ken till D eller R.
nOm ”Depress Brake When Vehicle
Is Stopped Hybrid System May
Overheat” (Trampa på bromspeda-
len när bilen står stilla Hybridsyste-
met kan överhettas) visas
Meddelandet visas ibland om gaspeda-
len trampas ned för att hålla kvar bilen
medan den står i en uppförsbacke, eller
liknande. Hybridsystemet kan överhet-
tas. Släpp upp gaspedalen och trampa
långsamt ner bromspedalen.
nOm ”Auto Power OFF to Conserve
Battery” (Automatisk avstängning
för att spara batteri) visas
Motorn stängdes av med den automatis-
ka avstängningsfunktionen. Låt hybrid-
systemet vara igång i cirka 5 minuter för
att ladda upp 12-voltsbatteriet nästa
gång du startar hybridsystemet.
nOm ”Headlight System Malfunc-
tion Visit Your Dealer” (Fel i strål-
kastarsystemet Besök din återför-
säljare) visas
En funktionsstörning kan ha uppstått i
följande system. Låt en omedelbart en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer
kontrollera bilen.
lLED-strålkastare (i förekommande
fall)
lAutomatiskt helljus (i förekommande
fall)
nOm ett meddelande som indikerar
fel i frontkameran visas
Följande system kan ev entuellt avbrytas
tills problemet som visas i meddelandet
har åtgärdats. ( sid. 188, 420)
lPCS (Aktivt krockskyddssystem) (i fö-
rekommande fall)
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 430 Wednesday, March 3, 2021 9:48 AM

431
8
8-2. Åtgärder i en akut situation
Om problem uppstår
COROLLA HV_TMMT_OM12P19SE
lLTA (Linjeavkännare
) (i förekomman-
de fall)
lAutomatiskt helljus (i förekommande
fall)
lRSA (Vägskyltsigenkänning) (i före-
kommande fall)
lAktiv farthållare med radar från
0 km/tim (i förekommande fall)
nOm ”Radar Cruise Control Unavai-
lable See Owner's Manual” visas
(Aktiv farthållare ej tillgänglig Se bi-
lens instruktionsbok) visas (i före-
kommande fall)
Den aktiva farthållaren från 0 km/tim
upphör tillfälligt eller tills problemet som
visas i meddelandet har lösts. (orsaker
och åtgärder:  sid. 188)
nOm ”Radar Cruise Control Unavai-
lable” (Aktiv farthållare ej tillgäng-
lig) visas (i förekommande fall)
visas
Den aktiva farthållaren från 0 km/tim kan
tillfälligt inte an vändas. Använd syste-
met när det blir tillgängligt igen.
nOm ett meddelande visas som indi-
kerar att besök hos din Toyota-åter-
försäljare krävs
Systemet, eller delen, som visas på in-
formationsdisplayen fungerar inte. Låt
en omedelbart en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande kvali-
fikationer kontrollera bilen.
nOm ett meddelande som hänvisar
till bilens instruktionsbok visas
lOm ”Engine Coolant Temp High” (Ky-
larvätska Hög temp eratur) visas ska
du följa anvisningarna. ( sid. 466)
lOm ”Exhaust Filter Full” (Avgasfiltret
fullt) visas ska du följa anvisningarna.
( sid. 287)
lOm något av följande meddelanden
visas på informationsdisplayen kan
det indikera en funktionsstörning. Låt
en omedelbart en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer kontrol-
lera bilen.
• ”Smart Entry & Start System Malfunc-
tion” (Funktionsstörning i bilens elek-
troniska lås- och startsystem)
• ”Hybrid System Malfunction” (Funk-
tionsstörning i hybridsystemet)
• ”Check Engine” (Kontrollera motorn)
• ”Hybrid Battery System Malfunction” (Systemstörning i hybridbatteriet)
• ”Accelerator System Malfunction” (Funktionsstörning i gaspedalsyste-
met)
lOm något av följande meddelanden
visas på informationsdisplayen kan
det indikera en funktionsstörning.
Stanna bilen omedelbart och kontakta
en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad eller annan verk-
stad med motsvarande kvalifikationer
och utrustning.
• ”Braking Power Low” (Låg bromsef- fekt)
• ”Charging System Malfunction” (Fel i laddningssystemet)
• ”Oil Pressure Low”(Lågt oljetryck)
lOm något av följande meddelanden
visas på informationsdisplayen kan
det indikera att bilen fått slut på bräns-
le. Stanna bilen på en säker plats och
tanka bilen om bränslenivån är låg.
( sid. 70)
• ”Hybrid System Stopped” (Hybridsys- temet stoppat)
• ”Engine Stopped” (Motor avstängd)
lOm ”Maintenance Required for Trac-
tion battery Cooling Parts See Ow-
ner's Manual” (Underhåll krävs för hy-
bridbatteriets kyldelar Se bilens in-
struktionsbok) visas kan filtren vara
igensatta, luftintagsventilerna kan
vara blockerade eller ett avbrott kan
ha uppstått i kanalen. Utför därför föl-
jande åtgärder.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 431 Wednesday, March 3, 2021 9:48 AM

4328-2. Åtgärder i en akut situation
COROLLA HV_TMMT_OM12P19SE • Om hybridbatteriets luftintagsventiler
och filter är smutsiga ska rengörings-
åtgärderna på sid. 397 utföras för att
rengöra dem.
• Om varningsmeddelandet visas när hy- bridbatteriets luftintagsventiler och filter
inte är smutsiga ska du omedelbart låta
en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad eller annan verk-
stad med motsvarande kvalifikationer
och utrustning kontrollera bilen.
OBSERVERA
nOm meddelandet ”High Power
Consumption Partial Limit On
AC/Heater Operation” (Hög
strömförbrukning Begränsad an-
vändning av AC/värmare) visas
ofta
Laddningssystemet kan ha utsatts för
en funktionsstörning, eller 12-voltsbat-
teriet kan hålla på att laddas ur. Låt en
omedelbart en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad,
eller annan verkstad med motsvarande
kvalifikationer kontrollera bilen.
nOm ”Have Traction Battery In-
spected” (Låt hybridbatteriet
granskas) visas (ZWE213-model-
ler
*)
Hybridbatteriet ska snart kontrolleras
eller bytas ut enligt serviceintervallet
Låt en omedelbart en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifi kationer kontrol-
lera bilen.
lAtt fortsätta köra bilen utan att hy-
bridbatteriet har kontrollerats leder
till att hybridsystemet inte startar.
lOm hybridsystemet ändå inte star-
tar ska du omedelbart kontakta en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad eller annan
verksamhet med motsvarande kva-
lifikationer och utrustning.
*: Modellkoden visas på tillverkarens
typskylt. ( sid. 472)
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 432 Wednesday, March 3, 2021 9:48 AM

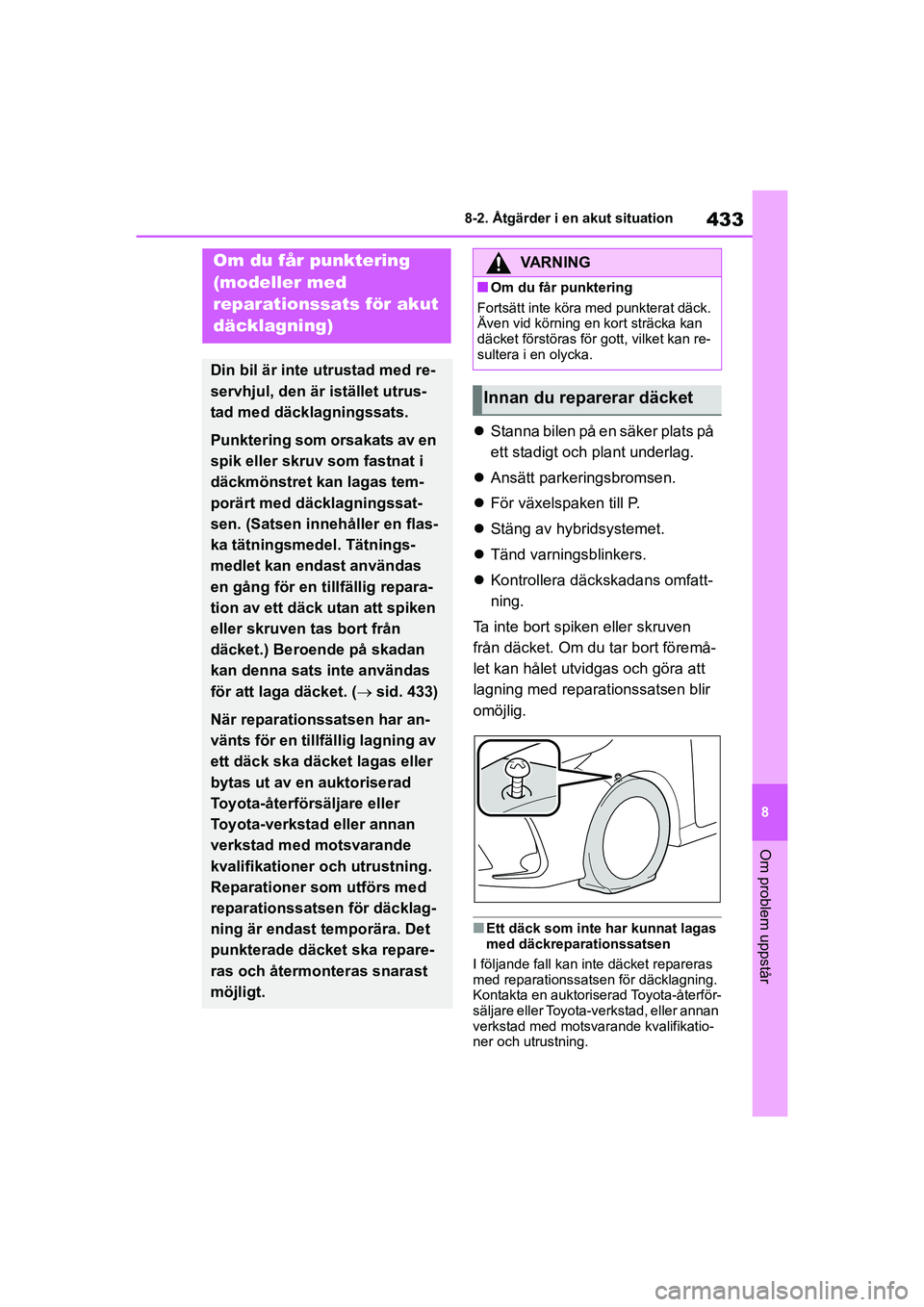

433
8
8-2. Åtgärder i en akut situation
Om problem uppstår
COROLLA HV_TMMT_OM12P19SE

Stanna bilen på en säker plats på
ett stadigt och plant underlag.
 Ansätt parkeringsbromsen.
 För växelspaken till P.
 Stäng av hybridsystemet.
 Tänd varningsblinkers.
 Kontrollera däckskadans omfatt-
ning.
Ta inte bort spiken eller skruven
från däcket. Om du tar bort föremå-
let kan hålet utvidgas och göra att
lagning med reparationssatsen blir
omöjlig.
nEtt däck som inte har kunnat lagas
med däckreparationssatsen
I följande fall kan inte däcket repareras
med reparationssatsen för däcklagning.
Kontakta en auktoriserad Toyota-återför-
säljare eller Toyota-verkstad, eller annan
verkstad med motsva rande kvalifikatio-
ner och utrustning.
Om du får punktering
(modeller med
reparationssats för akut
däcklagning)
Din bil är inte utrustad med re-
servhjul, den är istället utrus-
tad med däcklagningssats.
Punktering som orsakats av en
spik eller skruv som fastnat i
däckmönstret kan lagas tem-
porärt med däcklagningssat-
sen. (Satsen innehåller en flas-
ka tätningsmedel. Tätnings-
medlet kan endast användas
en gång för en t illfällig repara-
tion av ett däck utan att spiken
eller skruven tas bort från
däcket.) Beroende på skadan
kan denna sats inte användas
för att laga däcket. ( sid. 433)
När reparationssatsen har an-
vänts för en tillfällig lagning av
ett däck ska däcket lagas eller
bytas ut av en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad eller annan
verkstad med motsvarande
kvalifikationer och utrustning.
Reparationer som utförs med
reparationssatsen för däcklag-
ning är endast temporära. Det
punkterade däcket ska repare-
ras och återmonteras snarast
möjligt.
VARNING
nOm du får punktering
Fortsätt inte köra med punkterat däck.
Även vid körning en kort sträcka kan
däcket förstöras för go tt, vilket kan re-
sultera i en olycka.
Innan du reparerar däcket
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 433 Wednesday, March 3, 2021 9:48 AM

4348-2. Åtgärder i en akut situation
COROLLA HV_TMMT_OM12P19SE

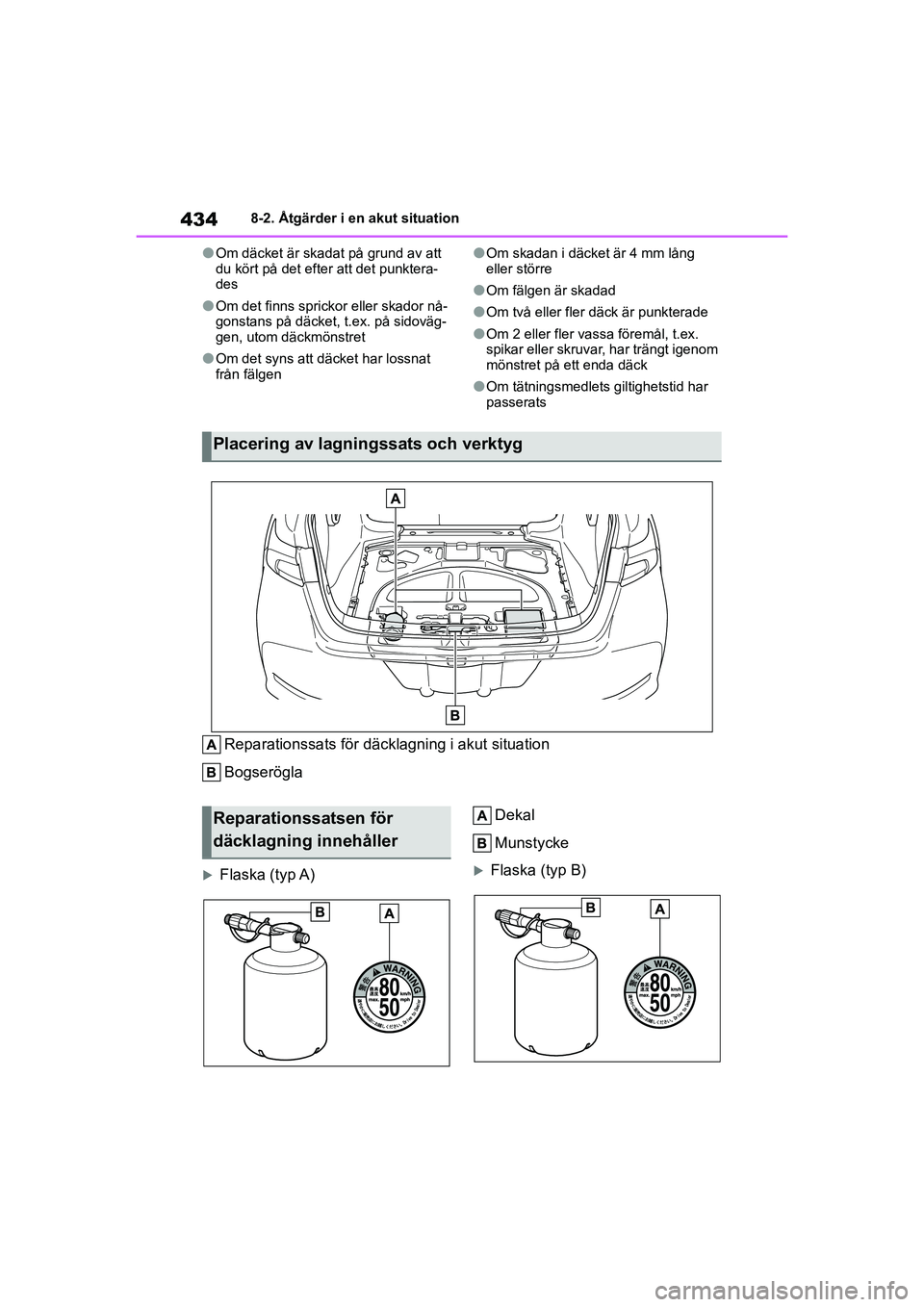

lOm däcket är skadat på grund av att
du kört på det efter att det punktera-
des
lOm det finns sprickor eller skador nå-
gonstans på däcket, t.ex. på sidoväg-
gen, utom däckmönstret
lOm det syns att däcket har lossnat
från fälgen
lOm skadan i däcket är 4 mm lång
eller större
lOm fälgen är skadad
lOm två eller fler däck är punkterade
lOm 2 eller fler vassa föremål, t.ex.
spikar eller skruvar, har trängt igenom
mönstret på ett enda däck
lOm tätningsmedlets giltighetstid har
passerats
Reparationssats för däcklagning i akut situation
Bogserögla
Flaska (typ A) Dekal
MunstyckeFlaska (typ B)
Placering av lagningssats och verktyg
Reparationssatsen för
däcklagning innehåller
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book
Page 434 Wednesday, March 3, 2021 9:48 AM

435
8
8-2. Åtgärder i en akut situation
Om problem uppstår
COROLLA HV_TMMT_OM12P19SE

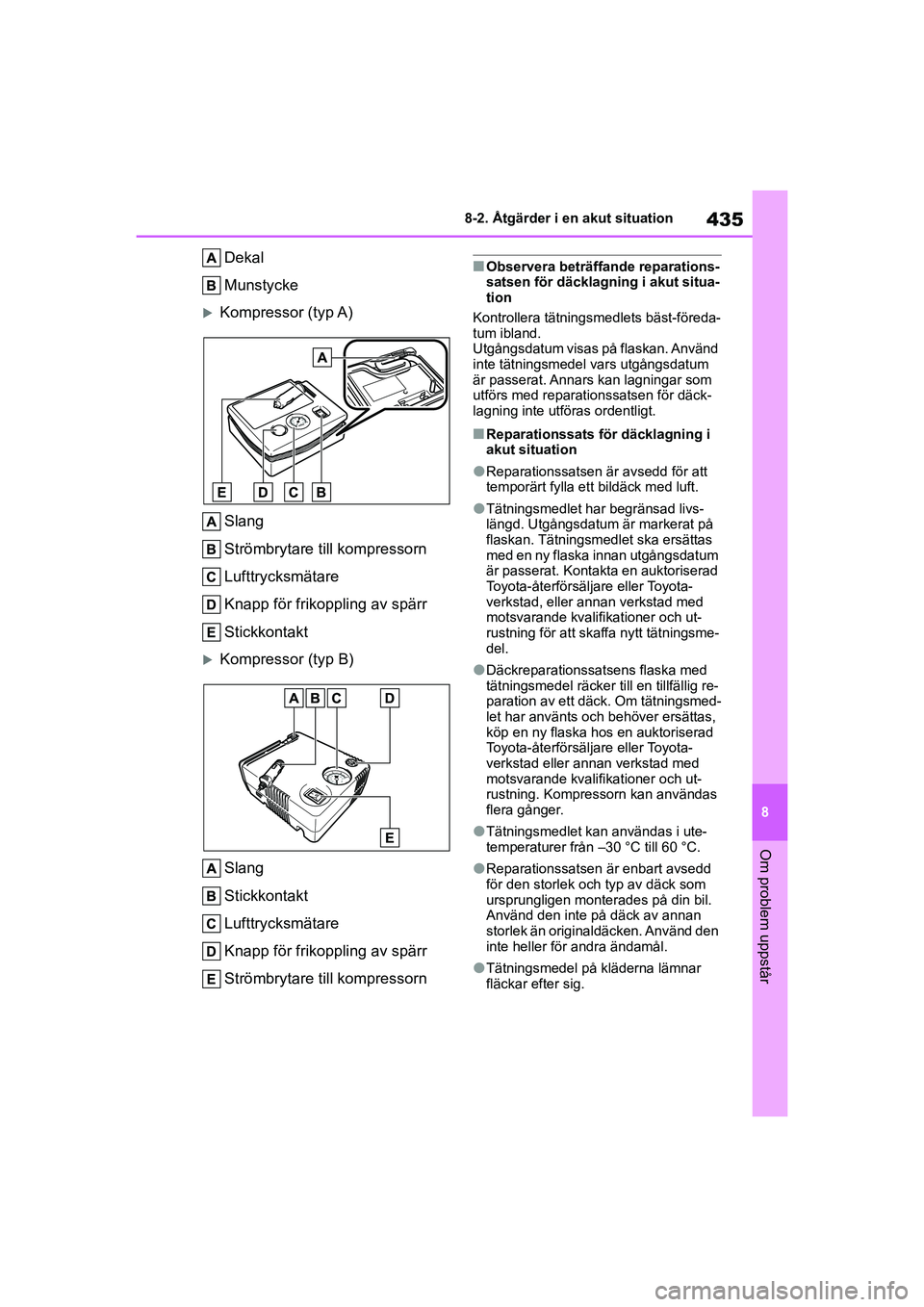

Dekal
Munstycke
Kompressor (typ A)
Slang
Strömbrytare till kompressorn
Lufttrycksmätare
Knapp för frikoppling av spärr
Stickkontakt
Kompressor (typ B)
Slang
Stickkontakt
Lufttrycksmätare
Knapp för frikoppling av spärr
Strömbrytare till kompressorn
nObservera beträffande reparations-
satsen för däcklagning i akut situa-
tion
Kontrollera tätningsmedlets bäst-föreda-
tum ibland.
Utgångsdatum visas på flaskan. Använd
inte tätningsmedel vars utgångsdatum
är passerat. Annars kan lagningar som
utförs med reparationssatsen för däck-
lagning inte utföras ordentligt.
nReparationssats för däcklagning i
akut situation
lReparationssatsen är avsedd för att
temporärt fylla ett bildäck med luft.
lTätningsmedlet har begränsad livs-
längd. Utgångsdatum är markerat på
flaskan. Tätningsmedlet ska ersättas
med en ny flaska innan utgångsdatum
är passerat. Kontakta en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifi kationer och ut-
rustning för att skaffa nytt tätningsme-
del.
lDäckreparationssatsens flaska med
tätningsmedel räcker till en tillfällig re-
paration av ett däck. Om tätningsmed-
let har använts och behöver ersättas,
köp en ny flaska hos en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad eller annan verkstad med
motsvarande kvalifi kationer och ut-
rustning. Kompressorn kan användas
flera gånger.
lTätningsmedlet kan användas i ute-
temperaturer från –30 °C till 60 °C.
lReparationssatsen är enbart avsedd
för den storlek och typ av däck som
ursprungligen monterades på din bil.
Använd den inte på däck av annan
storlek än originaldäcken. Använd den
inte heller för andra ändamål.
lTätningsmedel på kläderna lämnar
fläckar efter sig.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 435 Wednesday, March 3, 2021 9:48 AM

4368-2. Åtgärder i en akut situation
COROLLA HV_TMMT_OM12P19SE

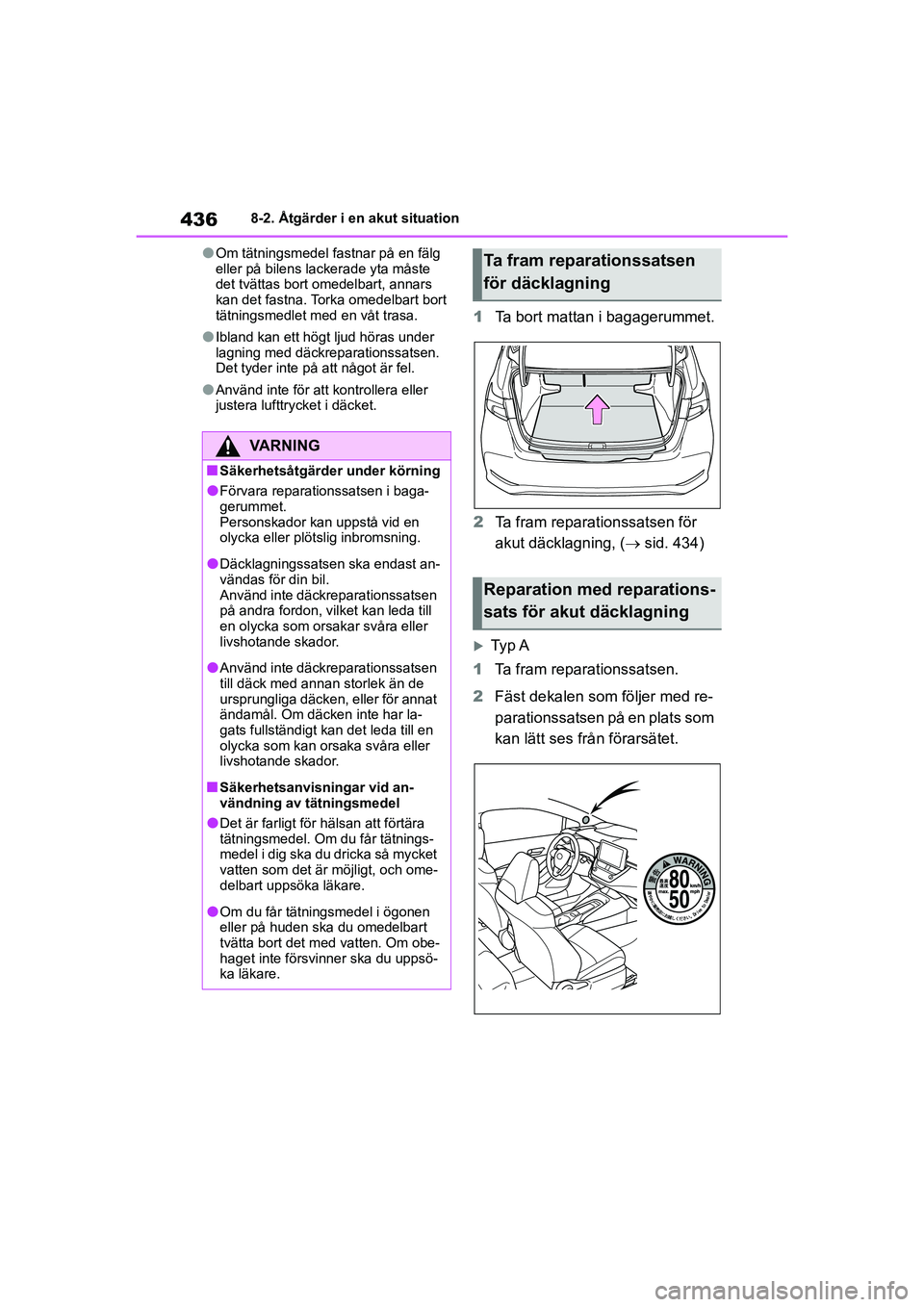

lOm tätningsmedel fastnar på en fälg
eller på bilens lackerade yta måste
det tvättas bort omedelbart, annars
kan det fastna. Torka omedelbart bort
tätningsmedlet med en våt trasa.
lIbland kan ett högt ljud höras under
lagning med däckreparationssatsen.
Det tyder inte på att något är fel.
lAnvänd inte för att kontrollera eller
justera lufttrycket i däcket.
1 Ta bort mattan i bagagerummet.
2 Ta fram reparationssatsen för
akut däcklagning, ( sid. 434)
Ty p A
1 Ta fram reparationssatsen.
2 Fäst dekalen som följer med re-
parationssatsen på en plats som
kan lätt ses från förarsätet.
VARNING
nSäkerhetsåtgärder under körning
lFörvara reparationssatsen i baga-
gerummet.
Personskador kan uppstå vid en
olycka eller plöts lig inbromsning.
lDäcklagningssatsen ska endast an-
vändas för din bil.
Använd inte däckreparationssatsen
på andra fordon, vilket kan leda till
en olycka som orsakar svåra eller
livshotande skador.
lAnvänd inte däckreparationssatsen
till däck med annan storlek än de
ursprungliga däcken, eller för annat
ändamål. Om däcken inte har la-
gats fullständigt kan det leda till en
olycka som kan orsaka svåra eller
livshotande skador.
nSäkerhetsanvisningar vid an-
vändning av tätningsmedel
lDet är farligt för hälsan att förtära
tätningsmedel. Om du får tätnings-
medel i dig ska du dricka så mycket
vatten som det är möjligt, och ome-
delbart uppsöka läkare.
lOm du får tätningsmedel i ögonen
eller på huden ska du omedelbart
tvätta bort det med vatten. Om obe-
haget inte försvinner ska du uppsö-
ka läkare.
Ta fram reparationssatsen
för däcklagning
Reparation med reparations-
sats för akut däcklagning
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 436 Wednesday, March 3, 2021 9:48 AM

437
8
8-2. Åtgärder i en akut situation
Om problem uppstår
COROLLA HV_TMMT_OM12P19SE

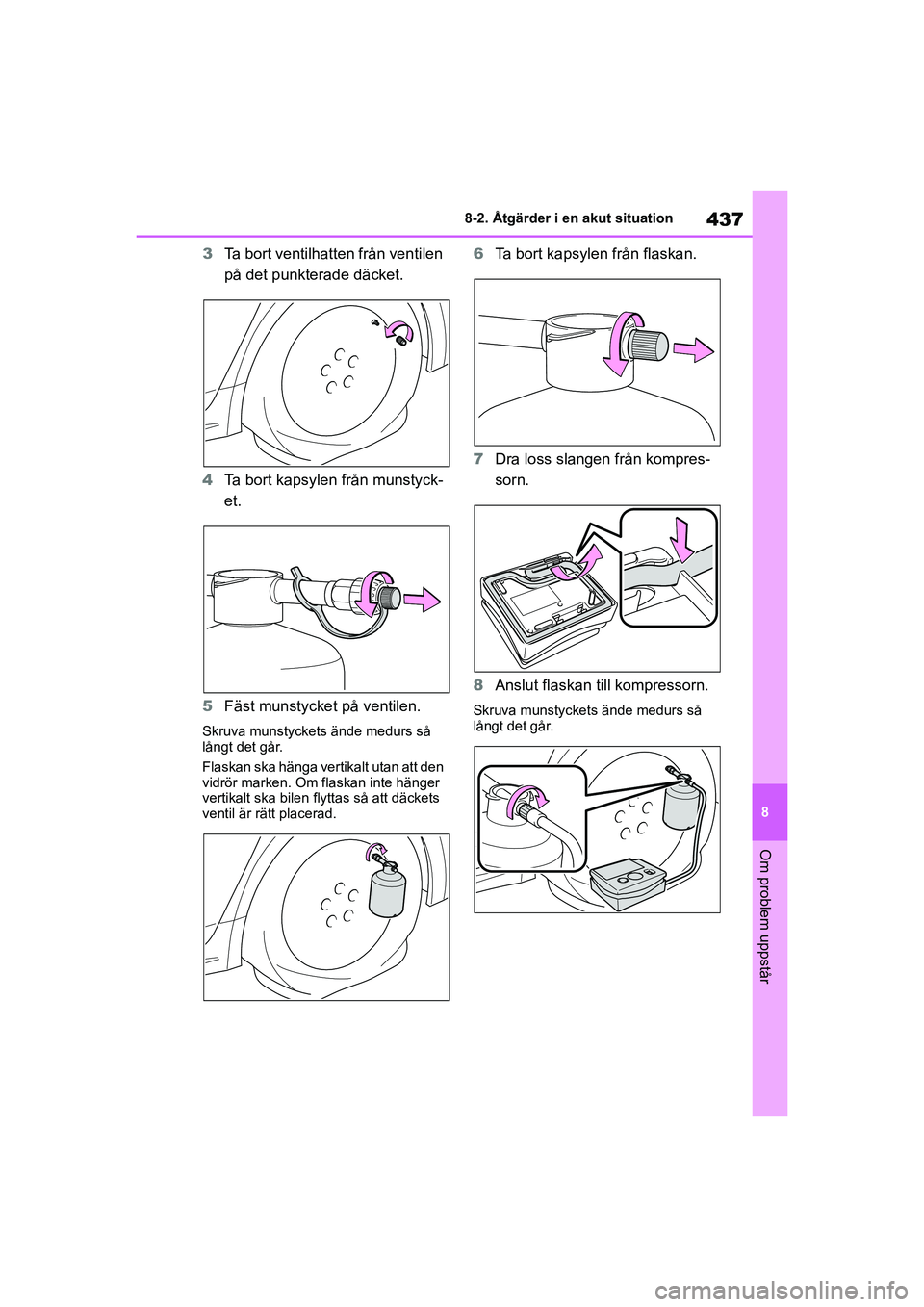

3
Ta bort ventilhatten från ventilen
på det punkterade däcket.
4 Ta bort kapsylen från munstyck-
et.
5 Fäst munstycket på ventilen.
Skruva munstyckets ände medurs så
långt det går.
Flaskan ska hänga vertikalt utan att den
vidrör marken. Om flaskan inte hänger
vertikalt ska bilen flyttas så att däckets
ventil är rätt placerad.
6Ta bort kapsylen från flaskan.
7 Dra loss slangen från kompres-
sorn.
8 Anslut flaskan till kompressorn.
Skruva munstyckets ände medurs så
långt det går.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 437 Wednesday, March 3, 2021 9:48 AM

4388-2. Åtgärder i en akut situation
COROLLA HV_TMMT_OM12P19SE

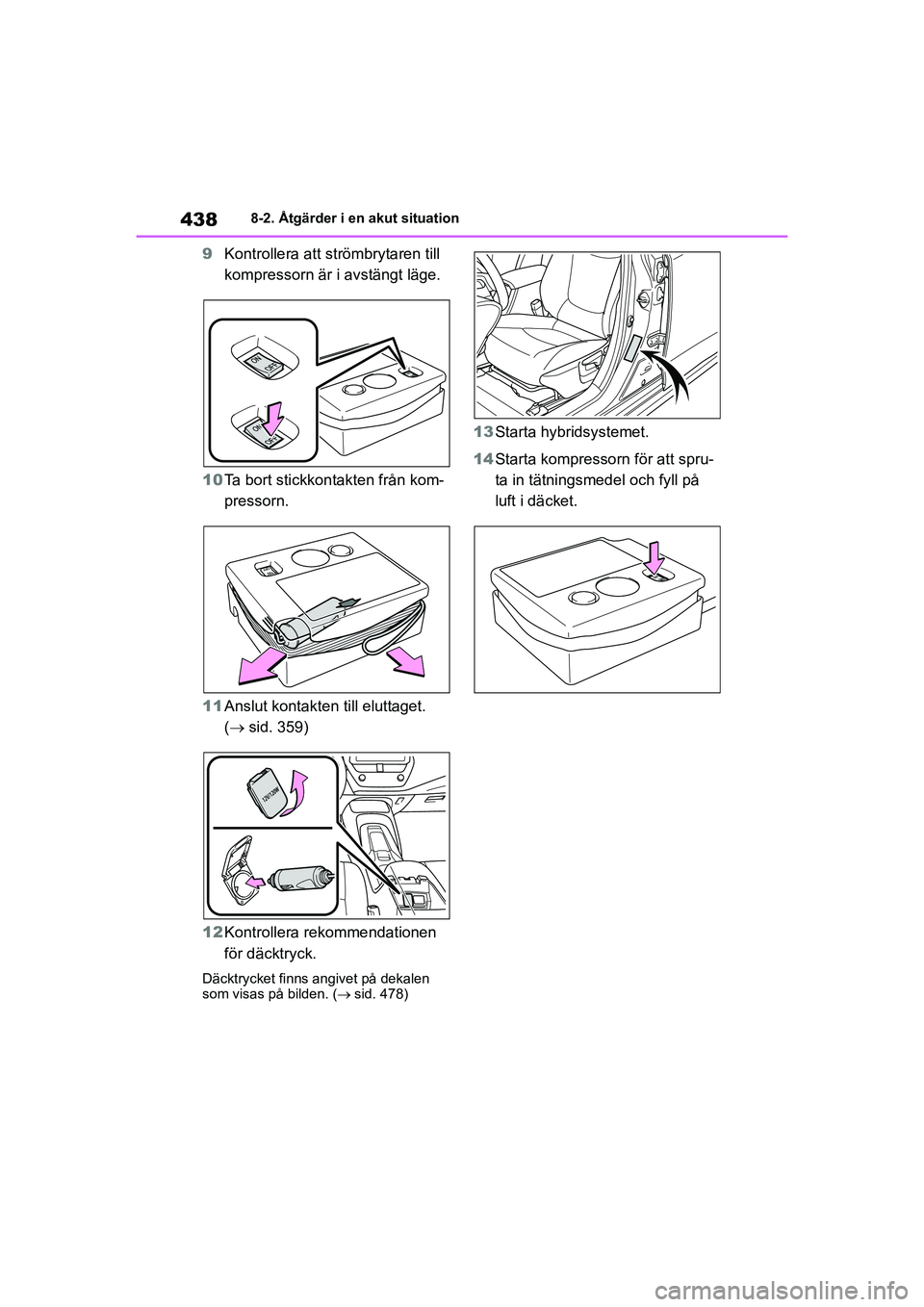

9 Kontrollera att st römbrytaren till
kompressorn är i avstängt läge.
10 Ta bort stickkontakten från kom-
pressorn.
11 Anslut kontakte n till eluttaget.
(  sid. 359)
12 Kontrollera rekommendationen
för däcktryck.
Däcktrycket finns angivet på dekalen
som visas på bilden. ( sid. 478)
13 Starta hybridsystemet.
14 Starta kompressorn för att spru-
ta in tätnings medel och fyll på
luft i däcket.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 438 Wednesday, March 3, 2021 9:48 AM
